MANUALE UTENTE X6 Trio ILLY

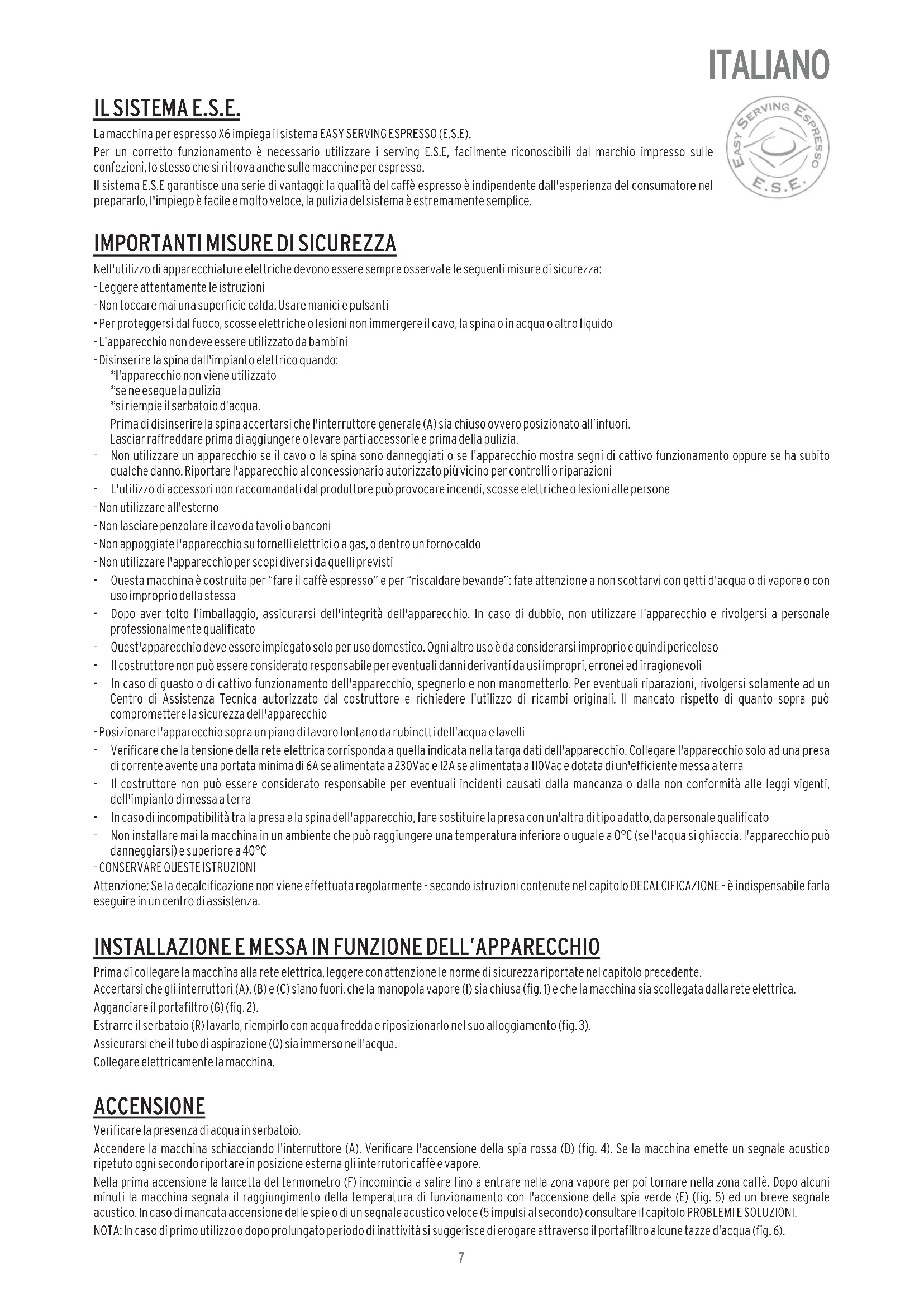

La macchina per espresso X6 impiegai ilsystema EASY SERVING ESPRESSO (E.S.E).

Per un corretto funzionamento è necessario utilizzare i serving E.S.E, lavorante riconoscibili dal marchio impressioni sulle confezioni, lo stesso che si nitrovaanche sulle macchine per espresso.

IlsystemaE.S.Egarantisceuna series di vantagei:la qualita del caffe espresso e indipendente dall'esperienza del consumatore nel prepararlo,l'impiego è facile e molto velocne,la pulizia del systema è estremamente semplice.

IMPORTANT MISURE DISICUREZZA

Nell'utilizzo di apparecchiature elettriche devono essere sempre osservate le seguenti misure di sicurezza:

• Leggere attentamente leistruzioni
• Non toccare mai una superficie calda. Usare manici e pulsanti
• Per proteggersid fuoco, scosse elettriche o lesioni non immergere il cavo, la spina o in acqua o altre liquido
  -L'apparecchio non deve essereutilizzato da bambini
• Disinserire la spina dall'impianto elettrico quando:

I'apparecchio non vieneutilizzato
se ne esegue la pulizia
*si riempie il serbatoio d'acqua.

Prima di disinserire la spina accertarsi che l'interruttore generale (A) sia chiuso ovvero posizionato all'influori. Lasciar raffreddare prima di aggiungere o levare parti accessory e prima della pulizia.

Nonutilizzare un apparecchio se il cavo o la spina sono danneggiato se I'apparecchio mostra segni di cattivo funzionamento oppure se ha subito qualchedenno.Riportare I'apparecchio al concessionario autorizzato più vicino per controlli oriparazioni
L'utilizzo di accessori non raccomandati dal produttore puo provocare incendi, scosse elettriche o lesions alle persone
Nonutilizzareall'esterno
- Non lasciare pensolare il cavo da tavoli o banconi
Non appoggiate l'apparecchio su fornelli elettrici o a gas, o dentro un fornso caldo
NonutilizareI'apparecchio per scopi diversi da quelli previsti

Questa macchina è costruita per "fare il caffe espresso" e per "riscaldare bevande": fate attenzione a non scottarvi con getti d'acqua o di vapore o con uso improprio della stessa
- Dopo aver molto l'imballaggio, assicurarsi dell'integrità dell'apparecchio. In caso di dubbio, non utilizzato l'apparecchio e rivolgersi a personale professionalmente qualificato
Quest'apparecchio delve essere impiegato solo per uso domestico. Ogni altri uso è da considerarsi improprio e quindi pericoloso
Il costruttore non può essere considerato responsablee per eventuali danni derivianta da usi impropri, erronei ed irragionevoli
In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo e non manometterlo. Per eventuali riparazioni, rivolgersi solamente ad un Centro di Assistenza Tecnica autorizzato dal costruttore e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra cui compensatore la sicurezza dell'apparecchio
- Posizione e l'apparecchio sopra un piano di lavoro lontano da rubinetti dell'acqua e lavelli
Verificare che la tensione della rete elettrica corrisponda a quella indicata nella targa dati dell'apparecchio. Collegare l'apparecchio solo ad una presa di corrente avente una portata minima di 6A se alimentata a 230Vac e 12A se alimentata a 110Vac e dotata di un'efficiente messa a terra
Il costruttore non più essere considerato responsabile per eventuali incidenti causati alla mancanza o alla non conformità alle leggi vigenti, dell'impianto di messa a terra
In cas di incompatibilità tra la presa e la spina dell'apparechio, fare sostituire la presa con un'altra di tipo adatto, da personale qualificato
Non installare mai la macchina in un ambiente che puo raggiungere una temperatura inferiore o uguate a 0^ (se I'acqua si ghiaccia, I'apparecchio puo danneggiarsi) e superiore a 40^
- CONSERVARE QUESTE ISTRUZIONI

Attenzione: Se la decalcificazione noniene effettua regolarmente - secondo istruzioni contene nel capitolo DECALCIFICAZIONE - è indispensablefarla eseguire in un centro di assistenza.

INSTALLAZIONE E MESSAINFUNZIONEDELL'APPARECCHIO

Prima di collegare la macchina alla rete elettrica, leggere con attenzione le norme di sicurezza riportate nel capitolo precedente.

Accertarsi che gli interruttori (A), (B) e (C) siano fuori, che la manopola vapore (I) sa chiusa (fig. 1) e che la macchina si scollegata alla rete elettrica.

Agganciare il portafiltro (G) (fig.2).

Estrarre il serbatoio (R) lavarlo, riempirlo con acqua fredda eriposizionarlo nel suo alloggiamento (fig. 3).

Assicurarsi che il tubo di aspirazione (Q) sua immersono nell'acqua.

Collegare elettricamente la macchina.

ACCENSIONE

Verificare la presenza di acqua in serbatoio.

Accendere la macchina schiacciando l'interrutto (A). Verificare l'accensione della spia rossa (D) (fig. 4). Se la macchina emette un segnale acustico ripetuto ogni secondo riportare in posizione esterna gli interruttori caffe e vapore.

Nella prima accensione la lancetta del termometro (F) incomincia a salire fino a entrare nella zona vapore per poi tornare nella zona caffe. Dopo alcuni minuti la macchina segnala il raggiungimento della temperatura di funzionamento con l'accensione della spia verde (E) (fig. 5) ed un breve segnale acustico. In caso di mancata accensione delle spie o di un segnale acustico velocce (5 impulsi al secondo) consultare il capitolo PROBLEM E SOLUZIONI.

NOTA: In caso di primo utilizzo o dato prolongato periodo di inattività si suggerisce di erogare atraverso il portafiltro alcune tazze d'acqua (fig. 6).

PREPARAZIONEDI UNCAFFE

Premessa: la macchina X6 è stata concepita per fornire il massimo risultato con Serving E.S.E.illy fustellati secondo la figura 7.

In case di utilizzo di serving fustellato diversamente occorre eliminare la carta inccesso lasciando attorno al serving un bordo di circa 5mm ;altrimenti si possono verificare inconvenienti tecnici e perdite di acqua dal gruppo di estrazione.

Accertarsi che la spia di macchina pronta (E) sia accesa e l'interruttore (C) sia in posizione caffe (fuori) (fig. 8).

Sganciare il portafiltero (G), appoggiare il serving sul portafiltero (fig. 9) in corrispondenza del foro centrale, agganciare il portafiltero all'alloggiamento facendolo ruotare verso destra fino a portarlo alla posizione corrispondente al tipo di caffe che si intende preparare.

Infatti la macchina è dotata dell'innovativo gruppo di estrazione >TRIO che permette di preparare in modo ottimale, a seconda della posizione di chiusura del portafiltero, un caffe lungo (fig.10A), un'espresso normale (fig.10B) ed un'espresso ristretto (fig.10C).

Azionare vers o l'interno l'interuttore di erogazione (B), al raggiungimento della quantita desiderata riportare l'interruttore (B) in posizione esterna.

Ad operazione ultimata, sganciare il portafiltro ed estrarre il serving esausto battendo il bordo della manetta portafiltro rovesciata sulla gomma dello scarica serving (fig. 11).

Per preparare altri caffe, ripetere la sequenza dall'inizio.

Si raccomanda, prima di spegnere la macchina o alla fine di agli utilizzo, di vuotare e riagganciare il portafiltro e di far scorrere acqua calda, in modo da rimuovere i residui di bevanda presenti.

Attenzione: in caso si dimentichi di interrompere l'erogazione, la macchina spegne automaticamente la pompa dopo circa un minuto ed emette un segnale acustico ogniscondo; per ripristinare il funzionamento, è sufficiente riportare l'interruttore caffe (B) in posizione esterna.

Non usate l'acqua distillata o demineralizzata per la preparazione del caffe.

Attenzione:归来 che la macchina è accesa da parecchie ore ma non si è erogato nessun caffe potrebber stentare a partire l'erogazione del caffe (tasto B). Basterà aprir per alcuni secondi la manopola del vapore (l) avendo schiacciato il tasto caffe (B) e l'erogazione riprenderà regolarmente.

EROGAZIONE VAPORE PER CAPPUCCINO

Per preparare un cappuccino, dopo aver preparato il caffe, versare latte freddo in un contentore metallico ed seguire le seguenti istruzioni.

Accertarsi che il portafiltro sia privo di serving.

Schiaacci l'interrottore (C) in posizione vapore; la spia di macchina pronta (E) si spegne e l'indicatore di temperatura sul termometro (F) inizia a salire (fig. 12).

Immergere la lancia vapore (J) nel contentitore del latte (fig.13) e ruotare la manopola vapore (I) in senso antiorario.

Il piccolo foro (K) presente sulla lancia vapore rende possibile l'assorbimento dell'aria necessaria alla formazione della schiuma per il cappuccino; evitare pertanto di immergerlo nel latte.

Raggiunto il volume di schiuma desiderato, chiudere la valvola vapore e riportare in posizione caffe (fig.14) l'interruttre (C).

Versare la schiumae il latte nella tazza contenente il caffe (fig.15).

Si consiglia di pulire accuramente il cappuccinatore (K) dai residui di latte (fig. 16) evitando sempre il contatto diretto con le dita.

ATTENZIONE: Il contatto con la lancia vapore (J) più provocare uszioni gravi.

PREPARAZIONE DI UN CAFFÉ DOPO L'EROGAZIONE DI VAPORE

E molto inpante evitare di preparare un esrho subito dopo aver erogato vapore perché la caldaia e troppo calda e il gusto risulta compromesso.

Portando il selettore (C) alla posizione vapore (dento) a quella caffe (fuori) la spia (E) si spegne per quale minuto dando tempo alla macchina di raffreddarsi; quando la caldaia raggiunge la temperatura idonea, la spia si riaccende e si cui procedere alla preparazione del caffe.

Se si vuole riportare più velocemente la macchina alla temperature ideale per il caffe procedere come segue:

1. Assicurarsi che il portafiltro sia agganciato e vuoto e l'interruttore (C) sua in posizione caffe (fuori). (fig.14)

2. Erogare acqua, azionando l'interruttore caffe (B), in un recipiente fino a quando la macchina emete un breve segnale acustico e la spia verde si riaccende.(fig.17)

3. La caldaia è di nuovo alla temperatura idonea per preparare un'espresso.

ATTENZIONE: Se la leva dell'interruttore (C) è in posizione vapore (premuta), l'interruttore caffe (B) non funziona. (fig. 18)

EROGAZIONEDIACQUACALDA

L'erogazione dell'acqua calda avviene atraverso la lancia vapore (J).

Procedure come segue:

1.accertarsi che gli interrupttori caffe (B) e vapore (C) siano fuori e la spia (E) di macchina pronta sua accesa
2. collocare il recipiente sotto la lancia vapore
3. ruotare in senso anti-orario la manopola del vapore (I) e schiacciare l'interruttore acqua/caffè (B) (fig.19)
4. erogare la quantità di acqua calda desiderata
5. far uscire l'interruttore acqua/caffé (B) e quindi ruotare in senso orario (fig. 20) la manopola del vapore (I).

PULIZIA E MANUTENZIONE

Per il corretto funzionamento e un elevato standard di qualità della bevanda si consiglia di eseguire regolarmente e scrupolamente la pulizia della macchina.

Operazioni da eseguire a macchina fredda e scollegata:

-pulizia del serbatoio dell'acqua
- pulizia del portafiltro; nb: la pulizia e rimozione di eventuali residui solidi risulta più accurata se si rimuove il filtro svitando la vite (fig. 21)
- pulizia della lancia vapore; nb: rimuovere con accuratezza eventuali residui di latte sulla lancia, nel foro di aspirazione dell'aria e nel foro di fuoriuscita vapore
-pulizia del cassetto raccogligocce
-pulizia della grigliad'appoggio.

Nel caso si presentino delle perdite d'acqua dal porta-filtro durante l'erogazione del caffe, bisogna sostituire l'anello di guarnizione O-R sfilandolo alla sua sede (fig. 22) e sostuendolo con quello nuovo in dotazione(T) (fig. 23). Se si vuole pulire il portafiltro in plastica bisogna sganciarlo alla manetta. Per fare esta operazione girare lo scarica serving(U) e premere il beccuccio nel foro, il filtro si sgancerà automaticamente (fig. 24).

Operazioni da eseguire a macchina accesa:

Per eliminare alla camera di estrazione i residui grassi del caffe, che depositandi e invecchiando sono creare alterazioni spicevoli all'aroma e al gusto del vostro espresso, è consigliabile agli 30 giorni fare un lavaggio con una pastiglia adatta per scogiere quosti residiu. Trovate una campionatura di questo prodotto all'interno della confezione.

Procedure come segue:

1. Sganciare la manetta portafiltro (G) alla macchina
2. Collocare sul filtro una pastiglia
3. Riagganciare la manetta (G) con la pastiglia nella macchina
4. Posizione are un recipiente sotl the portafiltro, azione l'interuttore caffe (B) per 30 secondi ed attendere 60 secondi prima di azionare nuovamente l'interuttore del caffe. Durante this pausa di 60 secondi far ruotare la manetta a sinistra e destra e viceversa piu volte per ottenere una pulizia anche della guarnizione di tenuta
5. Eseguire 6 cicli dell'operazione del punto 4
6. Terminati 6 cicli accertarsi che nel portafiltero non vi siano residui della pastiglia
7. Nel caso si rilevino dei residui aver cura di rimuoverli togliendo il portafiltro della macchina, erogando acqua calda azionando l'interruttore del caffe (B) e lavando il portafiltro tanto l'acqua
8. Chiudere l'interruttore del caffe (B)
9. Riposizionare la manetta portafiltro (G) nella macchina

Important:

Ricordatevi di tenere sempre il tubo del vapore privo di residui di latte sua esternamente che internamente ai fori di erogazione.

Pulire tempestivamente il cappuccinatore ad ogni uso mediate una spugnetta. Per i fori la pulizia cui si sono in un' spillo (fig. 16).

Di notte immershergere il portafiltro in un recipiente con acqua per mantenerlo pulito.

DECALCIFICAZIONE

La necessità di eseguire la decalcificazione dipende dall'acqua usata, delle ore di funzionamento della macchina e dal numero di caffe fatti. La tabella seguente contiene alcuni valori orientativi in caso di uso giornaliero.

Contetu di calcare Decalcificazione

Da alto a molto alto ognimese

Mediogni 2 mesi

Basso agli 3 mesi

Non usate I'acqua distillata o demineralizzata per la preparazione del caffe.

ATTENZIO: Si consiglia di usare il loro prodotto per la decalcificazione (fig. 25). Se le procedure di decalcificazione non vengono eseguite il calcare più provocare difetti di funzionamento non coperti da garanzia. Aceto, lisciva, sale, acido formico, danneggiano la macchina!

Procedura de decalcificazione:

Diluire l contento della bustina in 1 litro d'acqua. Versare la soluzione nel serbatoio. Accendere la macchina e lasciare erogare in quantità pari a 2 o 3 tazze. Attendere 15 minuti e far erogare ad intervalli regolari 2 o 3 tazzine di soluzione fino ad esaurimento. Ripetere l'operazione fino al consumo della soluzione. Infine lavare il serbatoio, riempirlo di acqua fresca e compiere una decina di erogazioni d'acqua, in modo da pulire completamente la caldaia da eventuali residui. Attenzione: Se la decalcificazione non viene effettua regolarmente è indispensable far la esquire in un centro di assistenza.

CARATTERISTICETECNICHE

Materiale carrozeria: ABS

Materiale caldaia interna: Ottone

Pompa:18 bar

Termostato elettronico ad alta precisione, scaldatazze, funzione vapore e acqua calda, caricamento automatico della caldaia.

Il produttore si riserva il diritto di apportare modifiche o miglioramenti alla preavviso.

LIMITAZIONISULLAGARANZIA

La garanzia non copre riparazioni causate da:

-Guasti causitat calcare o da una non periodica decalcificazione
-Guasti causati da un funzionamento con voltaggio diverso da quello prescritto sulla targhetto dati
-Guasti causati da uso impropero o non conforme alle istruzioni
-Guasti causati da modifiche apportate internamente.

Costi di riparazione su macchine precedente manipolate da centri d'assistenza non autorizzati saranno totalmente a carico del cliente.

Tenere accesa la macchina ricerca aver ricaricato d'acqua la caldaia puo provocare dei danni non coperti da garanzia.

Inoltre:

• Non battere il portafiltro sulla griglia di scolo (L) o sulla carrozeria
  Non mettere il cassetto di scolo (M) in lavastoviglie
  -Mantenere il fondo dell'interno della colonna porta serbatoio sempre asciutto.

Non osservare questi punti potrebbe creare dei problemi alla carrozeria non coperti da garanzia.

PROBLEMESOLUZIONI

PROBLEM A	SOLUZIONE	PERMANENZA DEL PROBLEMA
- Impulsi acustici lenti (1 al secondo)	Se avviene all'accensione della macchina: portare l'interruttore caffe/acqua calda (B) e l'interruttore vapore (C) in posizione esterna. Se avviene durante l'erogazione di caffe o acqua calda, riportare l'interrutore caffe/acqua calda (B) in posizione esterna.	Contatta l'assistenza
- Impulsi acustici veloci (5 al secondo)	Eseguire le seguenti operazioni: spegnere la macchina; riempire il serbatoio dell'acqua; mettere un recipientie in corrispondenza della lancia vapore e aprire il rubinetto vapore; accendere la macchina; attendere la fuoriuscita di acqua alla lancia vapore; chiudere il rubinetto vapore; attendere accensione spia verde (E)	Contatta l'assistenza
- Ilcaffè ha un gusto cattivo	Macchina sporca: consultrare il capitolo PULIZIA E MANUTENZIONE	Contatta l'assistenza
- La macchina non erogacaffè	Portare l'interruttore caffe/acqua calda (B) in posizione esterna caso a) manca acqua nel serbatoio: riempire il serbatoio dell'acqua; mettere un recipientie in corrispondenza della lancia vapore e aprire rubinetto vapore; portare l'interruttore caffe/acqua calda (B) in posizione schiacciata; attendere la fuoriuscita di acqua alla lancia vapore; chiudere il rubinetto vapore; verificare la ripresa dell'erogazione caso b) l'interruttore vapore (C) è in posizione schiacciata (vapore): riportarlo in posizione esterna; consultrare capitolo PREPARAZIONE DI UN CAFFÉ DOPO EROGAZIONE DI VAPORE caso c) dato un prolongato periodo di macchina accesa senza erogazioni: aprire il rubinetto del vapore e schiacciare il pulsante del caffe (B) fino all'uscita di acqua dal tubo vapore richiudere e fare caffe regolarmente	Contatta l'assistenza
- Apro il rubinetto e la macchina non eroga vapore	Verificare posizione bassa interuttore (C); Verificare accensione spia (E); Spagnere la macchinatramite interuttore generale (A); Attendere che via fredda (almeno un'ora). Rimuovere eventuale ostruzione del foro di uscita vapore	Contatta l'assistenza
- Fuoriuscita di acqua all'interno della macchina	Spagnere la macchina. Disinserire spina elettrica alla rete	Contatta l'assistenza
- Il vapore esce ma il latte non viene montato	Rimuovere eventuale ostruzione del foro (K); Verificare che l'interruttore (C) sia schiacciato e che la spia (E) sia accesa	Contatta l'assistenza
- Perdite d'accua dal gruppo durante l'erogazione	Spagnere la macchina e staccare il cavo di alimentazione. Attendere che la macchina si fredda. Rimuovere eventuali residui solidi dal sottocaldaia. Se il problema permane: Sostituire la guarnizione circolare in gomma seconde leindicazioni del capitolo PULIZIA E MANUTENZIONE	Contatta l'assistenza
- Accendo la macchina ma la spia (D) non si accende	Verificare lo stato degli interuttitori di protezione della rete elettrica domestica. Verificare la connessione del cavo elettrico alla macchina. Ricollegare cavo elettrico alla rete	Contatta l'assistenza

RACCOMANDAZIONI

Per ottenere un'espresso di elevata qualita ricordare di:

• scaldare le tazzine prima dell'uso (sullo scaldatazze o con acqua calda)
• preparare il caffe solo quando la spia verde è accesa e l'interruttore (C) in posizione alta
• erogare una piccola quantità di acqua a fine utilizzato in modo da rimuovere i residui di caffe dal gruppo
• accendere la macchina almeno 20 minuti prima dell'uso
  -ambiare l'acqua nel serbatoio almeno una volta alla settimana

Si raccomanda inoltre di utilizzato acqua a basso tenore di calcare per ridurre i depositi all'interno della macchina.

THE.E.S.E.SYSTEM
