MANUALE UTENTE Magia LM 6050 Lavazza

IT Libretto di istruzioni.....19–25

Prima di utilizzare l'apparecchio per la prima volta, leggere attentamente le norme di sicurezza riportate a pagina 20.

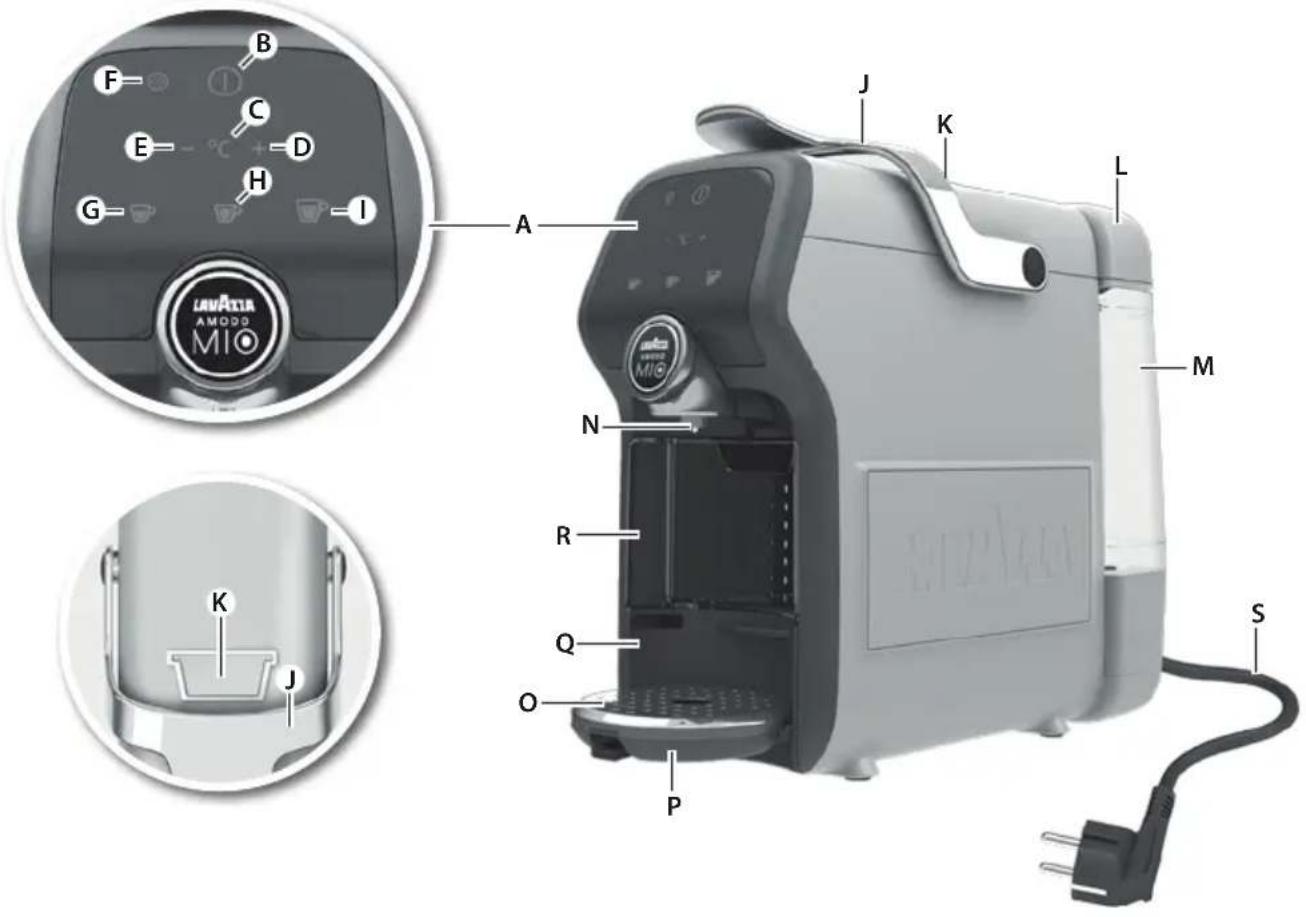

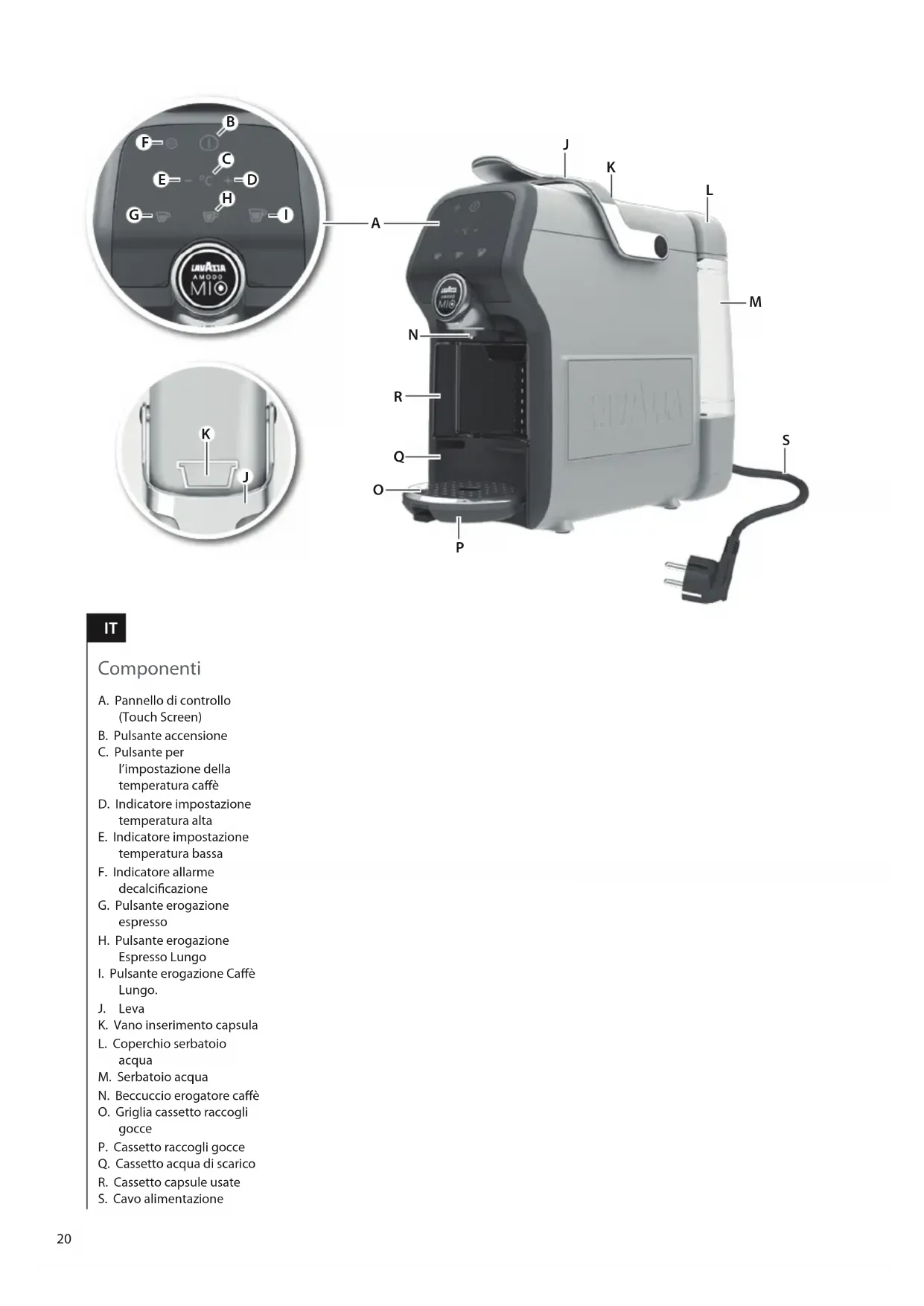

A. Pannello di controllo (Touch Screen)
B. Pulsante accensione
C. Pulsante per l'impostazione della temperatura caffè
D. Indicatore impostazione temperatura alta
E. Indicatore impostazione temperatura bassa
F. Indicatore allarme decalcificazione
G. Pulsante erogazione espresso
H. Pulsante erogazione Espresso Lungo
I. Pulsante erogazione Caffè Lungo.
J. Leva
K. Vano inserimento capsula
L. Coperchio serbatoio acqua
M. Serbatoio acqua
N. Beccuccio erogatore caffè
O. Griglia cassetto raccogli gocce
P. Cassetto raccogli gocce
Q. Cassetto acqua di scarico
R. Cassetto capsule usate
S. Cavo alimentazione

Prima di utilizzare la macchina per la prima volta, leggere attentamente le seguenti istruzioni.

• Questo elettrodomestico può essere usato dai bambini a partire dagli 8 anni, unicamente nel caso in cui siano monitorati o vengano fornite loro istruzioni adeguate relativamente a un uso sicuro del dispositivo e unicamente nel caso in cui gli stessi capiscano i pericoli coinvolti. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini di età inferiore agli 8 anni e in assenza di supervisione. Tenere l'apparecchiatura e il rispettivo cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.
• Le apparecchiature possono essere usate da persone con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
  • I bambini non devono giocare con l'apparecchiatura.
• Collegare l'apparecchio solo a una fonte di alimentazione con tensione e frequenza conformi alle specifiche riportate sulla targhetta delle caratteristiche.
  • Non utilizzare né afferrare l'apparecchio se:
• il cavo di alimentazione è danneggiato,
• il rivestimento esterno è danneggiato.
  • L'apparecchio deve essere collegato solo a una presa con messa a terra. Se necessario, è possibile utilizzare una prolunga adatta per 10/A.
• In caso di danneggiamento dell'apparecchio o del cavo di alimentazione, ottenerne la sostituzione rivolgendosi al produttore, a un suo agente dell'assistenza o a una persona egualmente qualificata, in modo da evitare rischi.
• Posizionare sempre l'apparecchio su una superficie piana e regolare.
• Non lasciare mai l'apparecchio incustodito quando è collegato alla rete elettrica.
• L'apparecchio e gli accessori possono surriscaldarsi durante il funzionamento. Usare solo la leva designata. Lasciar raffreddare l'apparecchio prima di pulirlo o riporlo.
• Durante la preparazione del caffè, è normale che la pompa e il motore della macchina emettano rumore.
• Evitare che il cavo di alimentazione entri in contatto con le parti calde dell'apparecchio.
  • Non immergere l'apparecchio in acqua o in altri liquidi.
• Non superare il volume massimo di riempimento indicato sull'apparecchio.
• Riempire il serbatoio dell'acqua solo con acqua fredda, mai con latte o altri liquidi.
  • Non utilizzare l'apparecchio se il serbatoio dell'acqua non è stato riempito.
• Questo apparecchio è progettato esclusivamente per uso domestico. Il produttore declina qualsiasi responsabilità per eventuali danni causati dall'uso improprio o errato.
  • Non trasportare la macchina per la leva.
• Utilizzare questa macchina esclusivamente con capsule compatibili LA-VAZZA A MODO MIO. Non mettere le dita o qualsiasi altro oggetto nello scompartimento delle capsule. Le capsule possono essere utilizzate solo una volta.

1. Posizionare la macchina su una superficie piana. Risciacquare il serbatoio prima di utilizzarlo. Riempire il serbatoio con acqua fresca potabile e non gasata. (La macchina non deve essere usata con il serbatoio vuoto!) Inserire la spina nella presa di corrente e premere il pulsante ON. La macchina è pronta all'uso quando le spie smettono di lampeggiare e rimangono accese.

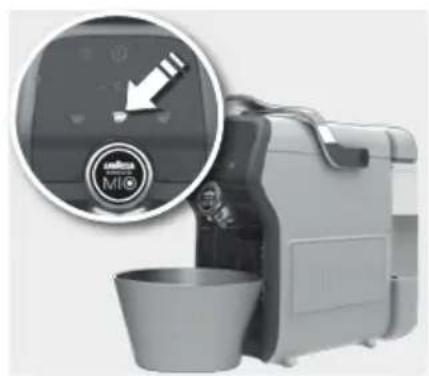

1. Primo utilizzo della macchina: Posizionare un recipiente (capacità minima 1,2 l) sotto il beccuccio di erogazione del caffè e preparare 4 tazzine di caffè Espresso Lungo.

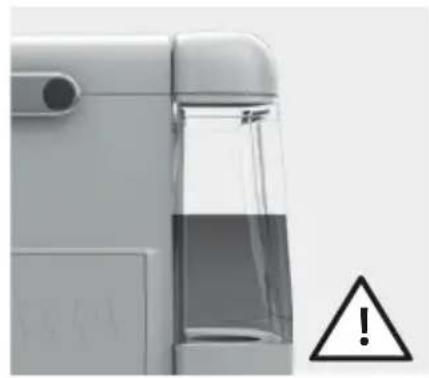

1. La macchina non deve essere usata con il serbatoio vuoto! Se lasciate la macchina senz'acqua per troppo tempo, l'autoinnesco potrebbe bloccarsi. Per eventuali problemi fare riferimento alla tabella "Ricerca ed eliminazione guasti" a pag. 25.

Caratteristiche aggiuntive

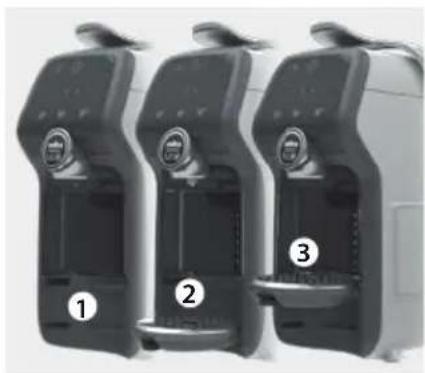

1. Posizionamento della cassetto raccogli gocce per tazze di dimensioni diverse. Il cassetto raccogli gocce è facilmente riposizionabile al fine di poter utilizzare anche tazze più grandi. Per riposizionare o rimuovere il cassetto raccogli gocce, tenerlo tra il pollice e l'indice e premere la leva in plastica situata sul fondo della vaschetta. Riposizionarlo in base alla grandezza della tazza che si desidera utilizzare. Quando la vaschetta è nella posizione corretta si sente uno scatto. La griglia metallica del cassetto raccogli gocce può essere collocato sulla base della vaschetta.

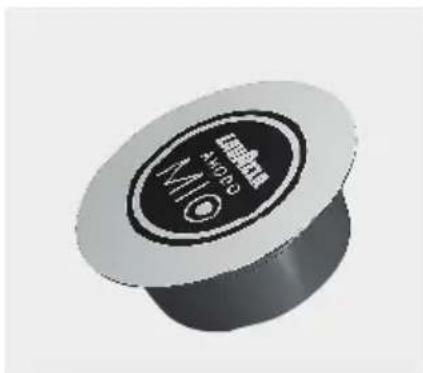

1. Utilizzare questa macchina esclusivamente con capsule compatibili LAVAZZA A MODO MIO. Le capsule monodose sono predisposte per preparare una singola dose di caffè/prodotto. NON utilizzare le capsule più di una volta. Inserire 2 o più capsule nella macchina potrebbe causare malfunzionamenti.

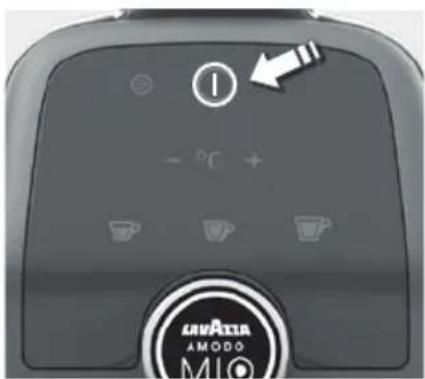

1. Grazie alla funzione di risparmio energetico, la macchina si spegne automaticamente dopo 9 minuti di inattività. È possibile impostare lo spegnimento automatico dopo 30 minuti premendo contemporaneamente i pulsanti Espresso ed Espresso Lungo per più di 3 secondi; successivamente, quando il tasto Espresso inizia a lampeggiare velocemente, premere il tasto Espresso Lungo. Al termine, premere il pulsante ON/OFF per tornare alla modalità stand-by.

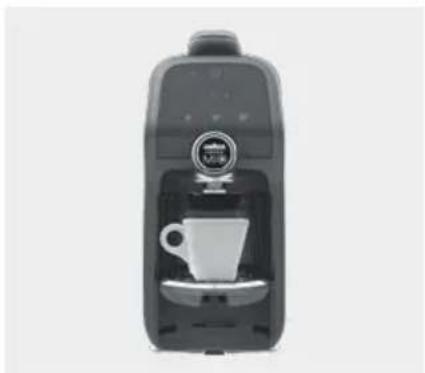

1. Sollevare la leva e inserire una capsula nel vano inserimento capsula. Abbassare la leva e pre- mere il pulsante Espresso, Espresso Lungo o Caffè Lungo. Se si desidera meno caffè, premere nuovamente il pulsante per interrompere l'erogazione. Quando si raggiunge la dose caffè desiderata, sollevare la leva. La capsula usata cadrà nel cassetto capsule usate.

- °C + LAVA ATTA AMODO MIO

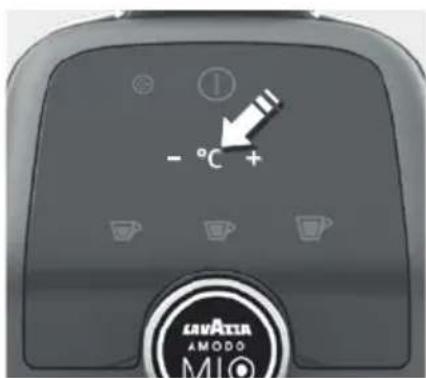

1. Selezione della temperatura.

Prima di premere il pulsante del caffè, è possibile scegliere tra due diverse temperature: alta o inferiore premendo il tasto "°C". La temperatura predefinita è indicata dal segno" +", mentre la temperatura inferiore è indicata dal segno "-".

1. Programmazione della quantità di caffè. Posizionare una tazzina sulla cassetto raccogli gocce. Per accedere alla modalità di modifica, premere e tenere premuto il pulsante Espresso, Espresso Lungo o Caffè Lungo fino a quando il pulsante inizia a lampeggiare 3 volte al secondo. Tenere premuto il pulsante e rilasciarlo al raggiungimento della quantità di caffè desiderata.

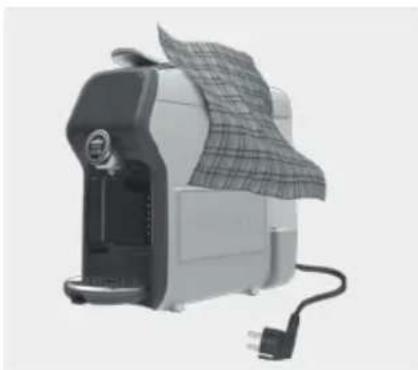

1. Spegnere la macchina, staccare la spina e lasciarla raffreddare.

Pulire tutte le superfici esterne con un panno umido. Svuotare e sciacquare il serbatoio dell'acqua una volta al giorno.

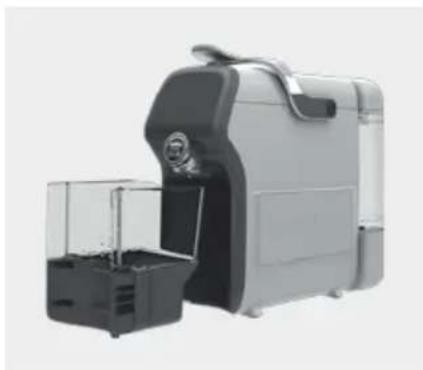

2. Il contenitore delle capsule usate è dotato di una finestrella trasparente posta frontalmente per vedere la quantità di capsule usate.

Ogni 2 o 3 giorni oppure dopo 10 caffè, i contenitori delle capsule usate e dell'acqua di scarico devono essere rimossi, svuotati, lavati, asciugati e riposizionati.

- °C + LAVATIA AMODO MIO

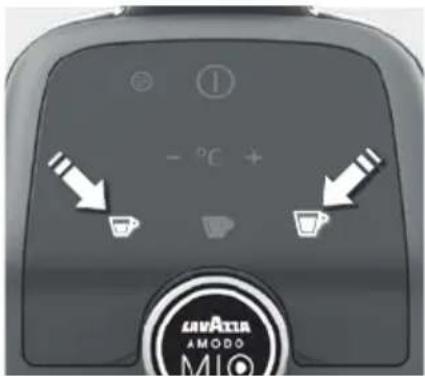

1. È possibile impostare la macchina in base alla durezza dell'acqua di rete. Per accedere alla modalità di modifica della durezza dell'acqua, tenere premuti i pulsanti Espresso Lungo e Caffè Lungo contemporaneamente per più di 2 secondi. Il pulsante Espresso Lungo lampeggia velocemente per indicare che è stata selezionata la "durezza media" (impostazione predefinita).

- °C + LAVAXIA AMODO MLO

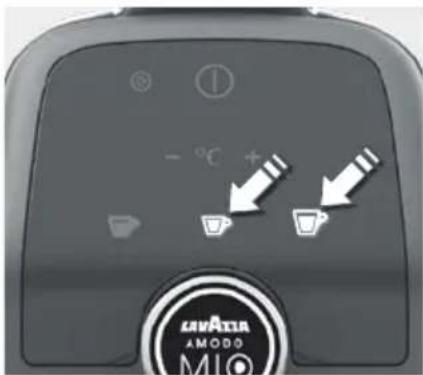

1. Premere il pulsante Espresso per passare a "low" (bassa), o il pulsante Caffè Lungo per passare a "high" (alta). Il pulsante selezionato inizia a lampeggiare. Al termine, premere il pulsante di accensione/spegnimento per tornare alla modalità di stand-by. Il pulsante selezionato lampeggia tre volte per confermare che la modifica è stata salvata; la macchina ritorna quindi in stand-by.

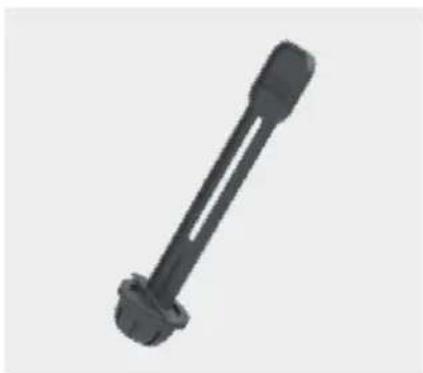

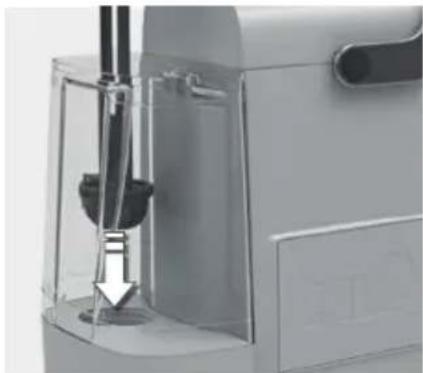

1. Filtro dell'acqua. È possibile acquistare un filtro dell'acqua opzionale che porta la durezza dell'acqua del proprio rubinetto al livello ottimale e aiuta a prolungare la durata della macchina. Rimuovere il filtro dall'imballaggio in plastica e posizionarlo nella sua sede, sul fondo del serbatoio dell'acqua. Codice di riferimento del filtro: EPAB 3, EPAB 6

1. Sostituzione del filtro dell'acqua. Il filtro può essere sostituito dopo 2 mesi di utilizzo o dopo 100 tazzine di caffè Espresso. Il filtro consente di prolungare la durata della macchina riducendo gli accumuli di calcare. Il filtro è opzionale e non è obbligatorio per l'uso quotidiano. Codice di riferimento filtro: EPAB 3, EPAB 6

1. Decalcificazione. L'accensione dell'indicatore di allarme decalcificazione indica che la macchina necessita di una decalcificazione. Si consiglia si eseguire sempre la decalcificazione al fine di mantenere la qualità della macchina e del caffè. Raccomandiamo di utilizzare la soluzione decalcificante EPD4/C/D/E/N/R Electrolux (non utilizzare mai aceto). Rimuovere e svuotare il serbatoio acqua. Riempire il serbatoio con la soluzione decalcificante (seguendo attentamente le istruzioni riportate sulla confezione del prodotto).

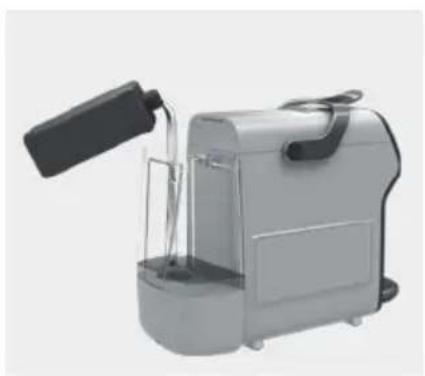

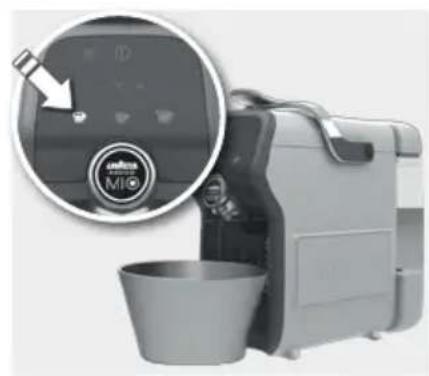

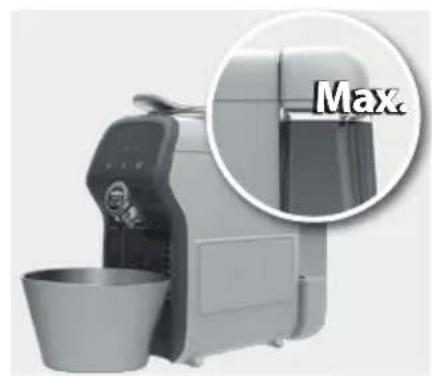

1. Riempire il serbatoio dell'acqua fino al livello massimo (MAX) con acqua fredda di rubinetto. Al termine del preriscaldamento: Sistemare un recipiente sotto al beccuccio erogatore. Per avviare la modalità di decalcificazione, premere i pulsanti Espresso e Caffè Lungo per più di 3 secondi. Per indicare che la decalcificazione è in corso, i pulsanti di destra e di sinistra del caffè lampeggiano ondeggiando. Il processo di decalcificazione dura circa 20 minuti. È possibile interrompere la decalcificazione premendo il tasto di accensione.

1. Una volta terminata la decalcificazione, la macchina torna in modalità stand-by. Il simbolo di decalcificazione scompare al riavvio della macchina. Pulire il serbatoio dell'acqua e riempirlo fino a metà con acqua corrente; sciacquare l'impianto premendo il tasto Espresso.

1. Ripristino delle impostazioni predefinite

E possibile ripristinare le impostazioni predefinite della macchina tenendo premuto il tasto on/off per più di 5 secondi.

IT

Tensione/frequenza:	220-240 V, 50/60Hz.	Spegnimento automatico dopo:	9 min, 30 min (opzionale)
Alimentazione: 1200 W Consumo di energia in modalità		Standby:	< 0,5 W
Potenza Thermoblock:	1150 W	Funzione dosatore caffè:	Auto Stop
Lunghezza esterna cavo di alimentazione:	0,8 m	Tipo capsula:	A Modo Mio
Pressione pompa:	15 bar	Griglia cassetto raccogli gocce:	Acciaio inossidabile
Capacità cassetto capsule usate:	Max. 10 capsule	Angolo leva:	0 - 102 gradi
Capacità contenitore acqua di scarico:	220 ml	Dimensioni (L* W * H):	348 mm * 139.5 mm * 279 mm (con leva chiusa)
Capacità complessiva serbatoio acqua:	900 ml	Peso netto prodotto:	3.5 kg
Autoinnesco:	Sì

Ricerca ed eliminazione dei guasti

Anomalie Possibili cause Soluzioni
La macchina non si accende. La macchina non è collegata all'alimentazione.		Collegare la macchina all'alimentazione.
		Contattare il servizio assistenza Electrolux.
La pompa è molto rumorosa. Non c'è flusso d'acqua.	Non c'è acqua nel serbatoio. Riempire il serbatoio con acqua fresca potabile e non gasata.Verificare corretta posizione serbatoio. Spingere bene verso il basso il serbatoio.
La leva non raggiunge la posizione di erogazione.	Capsula inserita in modo scorretto. Svuotare il cassetto capsule usate.
		Ripetere la sequenza, aprire e chiudere la leva. Se le operazioni non sono sufficienti rimuovere la capsula manualmente dal vano dopo aver scollegato la macchina.
Il caffé è freddo. Preriscaldare la tazza con acqua calda.
Il caffé è stato fatto troppo velocemente, il caffé preparato non è cremoso.	Capsula già usata. Aprire la leva ed inserire una nuova capsula.
Il caffè non viene erogato o solo in gocce.	L'erogatore caffè è ostruito. Erogare solo acqua senza usare una capsula
La macchina non raggiunge la temperatura.	Thermoblock non funziona correttamente.	Contattare il servizio assistenza Electrolux.
La macchina impiega molto tempo per raggiungere la temperatura.	Probabile formazione calcare. Eseguire procedura decalcificazione.
Il caffè non viene preparato e la spia corrispondente lampeggia molto rapidamente (0,25 sec. accesa e 0,25 sec. spenta).	Il sensore termico non funziona correttamente.	Contattare il servizio assistenza Electrolux.
La capsula è incastrata nel vano capsule.	La capsula usata è rimasta troppo a lungo nel vano di inserimento capsula.	Scollegare la macchina e togliere la capsula manualmente dal vano.
Se il problema persiste , contattare l'assistenza clienti Electrolux.

Smaltimento

Riciclare i materiali con il simbolo Buttare l'imballaggio negli apposi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che

riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

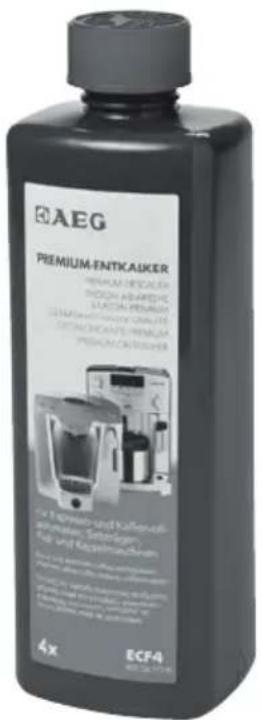

AT/DE Als Zubehör erhältlich - Premium Entkalker BE/FR Accessoire disponible - Détartrant de haute qualité EN Available accessory - Premium Descaler NL Als accessoire verkrijgbaar - Premium Ontkalker IT Accessorio disponibile - Decalcificante Premium
