MANUALE UTENTE SD1722J Ariston Thermo

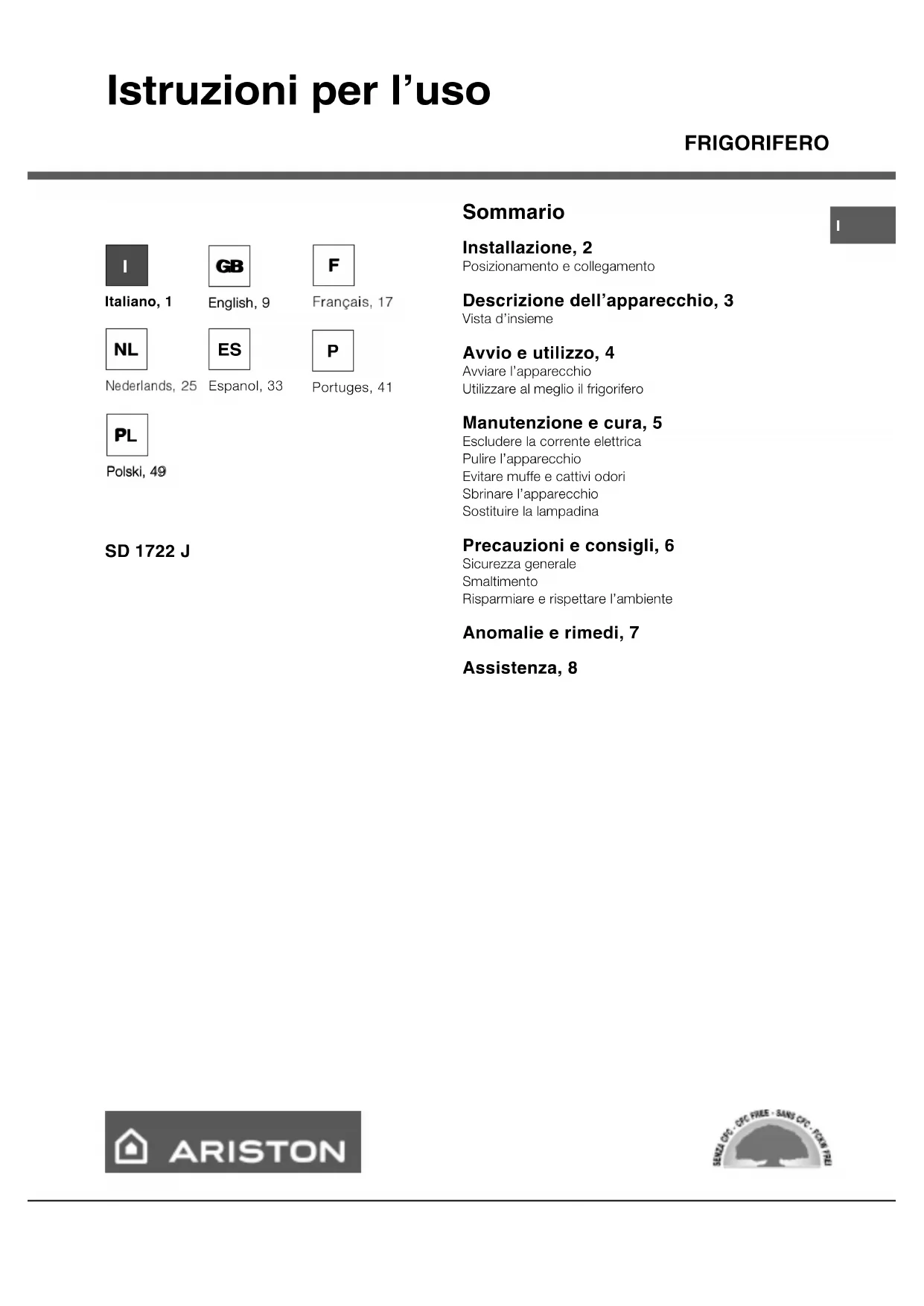

FRIGORIFERO Istruzioni per luso Sommario Installazione, 2 Posizionamento e collegamento Descrizione dellapparecchio, 3 Vista dinsieme Avvio e utilizzo, 4 Avviare lapparecchio Utilizzare al meglio il frigorifero Manutenzione e cura, 5 Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina Precauzioni e consigli, 6 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Anomalie e rimedi, 7 Assistenza, 8 SD 1722 J Portuges, 41 Italiano, 1 Espanol, 33

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento e collegamento Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato

2. Non ostruire le griglie posteriori di ventilazione: compressore

e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte

superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore

(la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla

parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato. Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori. Collegamento elettrico Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W); la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V); la presa sia compatibile con la spina dellapparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati ( vedi Assistenza

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Staffa di stabilità ATTENZIONE: Per evitare che il frigorifero sia inclinato in avanti, deve essere tenuto in posizione dalla staffa di stabilità provvista. Questo è responsabilità del cliente. La staffa di stabilità è fissata al pavimento o alla parete nella parte posteriore del frigorifero, e si aggancia alla piastra di supporto del frigorifero che fissa lapparecchio. La staffa di stabilità deve essere installata saldamente secondo le istruzioni qui indicate PRIMA di utilizzare il frigorifero. Nota: Il frigorifero è pesante, è quindi necessario prestare cautela durante il suo spostamento.

1. Posizionate il frigorifero nel punto da voi prescelto.

2. Guardando di fronte al frigorifero, segnate la posizione

del pannello sinistro.

3. Spostate il frigorifero in modo da avere spazio per

accedere alla parete posteriore.

4. Per liberare i componenti nella piastra di fissaggio del

compressore, la staffa di stabilità deve essere posizionata sul pavimento fra i 100-200 mm. A destra del segno del pannello sinistro.

5. Segnate ed eseguite i fori di fissaggio con il trapano, ed

inserite i fissaggi appropriati per sostenere la staffa.

6. Riposizionate con cautela il frigorifero. Assicuratevi che

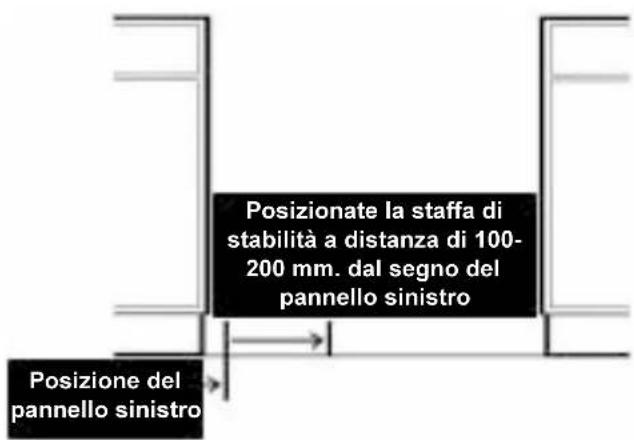

la piastra di supporto del compressore sia fissata nella staffa di stabilità. Posizionate la staffa di stabilità a distanza di 100- 200 mm. dal segno del pannello sinistro Posizione del pannello sinistroI

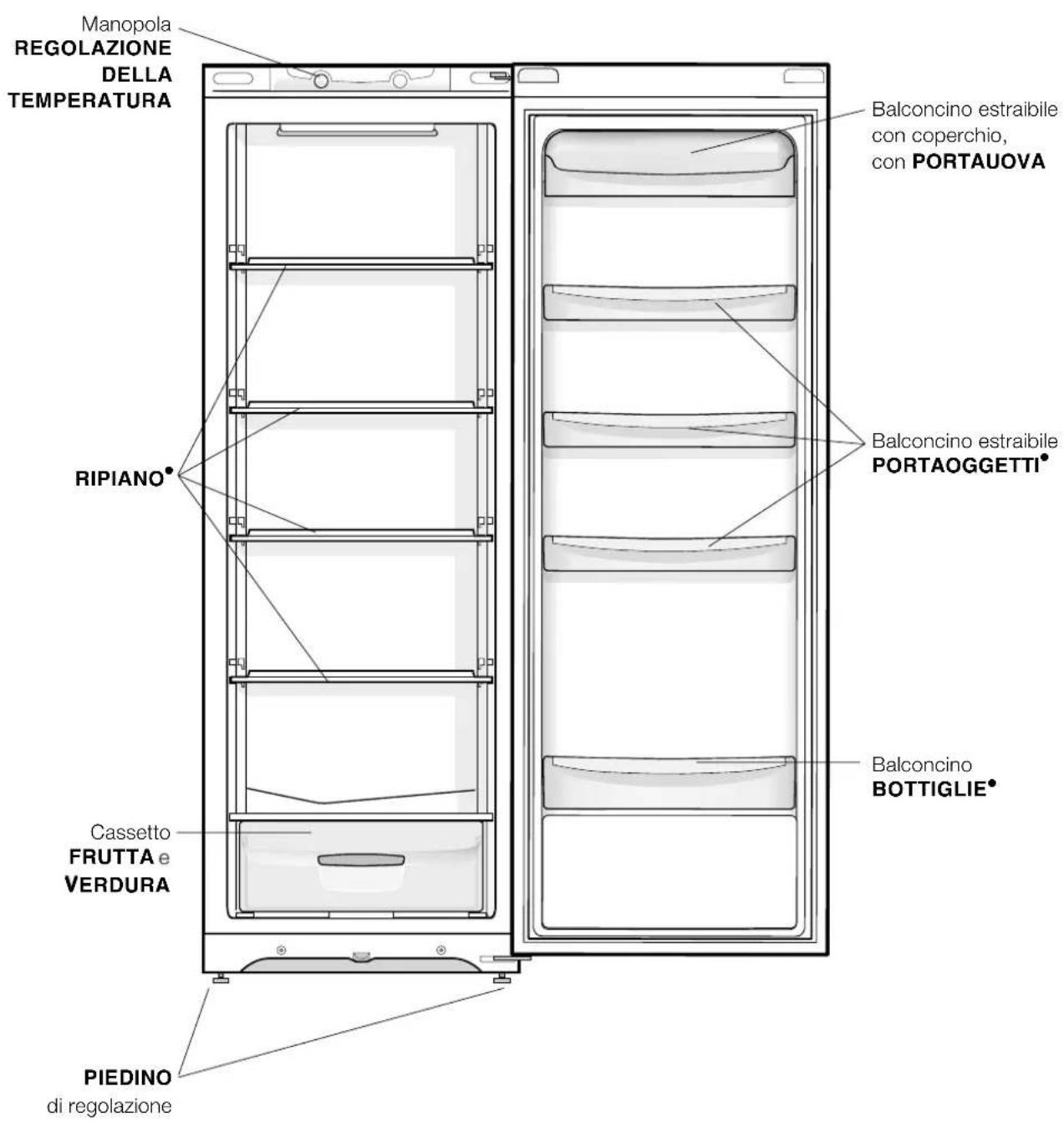

Descrizione dellapparecchio Vista dinsieme Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. Balconcino estraibile con coperchio, con PORTAUOVA Balconcino estraibile PORTAOGGETTI

Manopola REGOLAZIONE DELLA TEMPERATURA RIPIANO

VERDURA PIEDINO di regolazione Variabili per numero e/o per posizione.4

Avvio e utilizzo Avviare lapparecchio ! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione). ! Prima di collegare lapparecchio pulire bene i vanie gli accessori con acqua tiepida e bicarbonato.1. Inserire la spina nella presa e accertarsi che si accendala lampada di illuminazione interna.2. Ruotare la manopola per LA REGOLAZIONE DELLATEMPERATURA su un valore medio. Dopo qualche orasarà possibile inserire alimenti nel frigorifero. Utilizzare al meglio il frigorifero La temperatura all'interno del reparto frigorifero si regolaautomaticamente in base alla posizione della manopoladel termostato. 1 = meno freddo MAX = più freddo Si consiglia, comunque, una posizione mediaPer aumentare lo spazio e disposizione e migliorarel'aspetto estetico, questo apparecchio ha la "parteraffreddante" posizionata all'interno della parete posterioredel reparto frigo. Tale parete, durante il funzionamento, sipresenterà coperta di brina, oppure di goccioline di acquaa secondo se il compressore è in funzione o in pausa.Non preoccupatevi di questo! Il frigorifero sta lavorando inmodo normale.Se si imposta la manopola per LA REGOLAZIONE DELLATEMPERATURA su valori alti, con grossi quantitativi dialimenti e con una temperatura ambiente elevata,lapparecchio può funzionare di continuo, favorendouneccessiva formazione di brina ed eccessivi consumielettrici: ovviare spostando la manopola verso i valori piùbassi (verrà effettuato uno sbrinamento automatico).Negli apparecchi statici laria circola in modo naturale:quella più fredda tende a scendere perché più pesante.Ecco come sistemare gli alimenti:

Inserire soltanto alimenti freddi o appena tiepidi, noncaldi (vedi Precauzioni e consigli). Ricordarsi che gli alimenti cotti non si mantengono piùa lungo di quelli crudi. Non inserire liquidi in recipienti scoperti:provocherebbero un aumento di umidità conconseguente formazione di condensa.RIPIANI: pieni o a griglia.Sono estraibili e regolabili inaltezza grazie alle apposite guide(vedi figura), per linserimento dicontenitori o alimenti di notevoledimensione. Per regolare laltezzanon è necessario estrarrecompletamente il ripiano.Indicatore TEMPERATURA: per individuare la zona piùfredda del frigorifero.1. Controllare che sullindicatorerisulti ben evidente OK (vedifigura).2. Se non compare la scritta OK significa che latemperatura è troppo elevata: regolare la manopolaREGOLAZIONE DELLA TEMPERATURA su unaposizione più alta (più freddo) e attendere circa 10 hfinché la temperatura si sia stabilizzata.3. Controllare nuovamente lindicatore: se necessario,procedere con una nuova regolazione. Se si sonointrodotte grosse quantità di alimenti o si è apertafrequentemente la porta del frigorifero, è normale chelindicatore non segni OK. Attendere almeno 10 h primadi regolare la manopola REGOLAZIONE DELLATEMPERATURA su una posizione più alta.Ligiene alimentare1. Dopo lacquisto degli alimenti, eliminare qualsiasi tipo diconfezione esterna in carta/cartone o altri involucri, chepotrebbero introdurre nel frigo batteri o sporcizia.2. Proteggere gli alimenti, (in particolare quelli facilmentedeperibili e quelli che emanano un forte aroma), in mododa evitate il contatto tra essi, eliminando in questo modosia la possibilità di contaminazione di germi/batteri, chela diffusione di particolari odori allinterno del frigo3. Riporre i cibi in modo in modo che laria possa circolareliberamente tra essi4. Tenere pulito linterno del frigo, facendo attenzione a nonutilizzare prodotti ossidanti o abrasivi5. Togliere gli alimenti dal frigo una volta superata la duratamassima di conservazione6. Per una buona conservazione, i cibi facilmente deperbili(formaggi molli, pesce crudo, carne, etc) vannoposizionati nella zona più fredda, cioè quella sopra leverduriere, dove si trova lindicatore della temperatura.

Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico. Pulire lapparecchio Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura. Il retro dellapparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori Lapparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie. Nel caso si voglia spegnere lapparecchio per un lungo periodo, pulire linterno e lasciare le porte aperte.

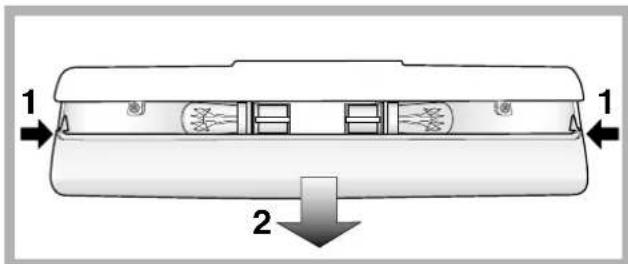

Sbrinare lapparecchio ! Attenersi alle istruzioni sottostanti. Non accelerare il processo con dispositivi o utensili eleettrici o meccanici perché si potrebbe danneggiare il circuito refrigerante. Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W).6

Precauzioni e consigli ! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni; - 2002/96/CE.. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio deve essere usato per conservare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare lapparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. Non toccare le parti interne raffreddanti: cè pericolo di ustionarsi o ferirsi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per la REGOLAZIONE DELLA TEMPERATURA sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Non utilizzare, allinterno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. Non permettere ai bambini di giocare con lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta. Gli imballaggi non sono giocattoli per bambini. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Installare lapparecchio in un ambiente fresco e ben aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore. Per introdurre o estrarre gli alimenti, aprire le porte dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia. Non riempire con troppi alimenti lapparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).I

Possibili cause / Soluzione: La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non cè corrente. La porta non chiude bene o le guarnizioni sono rovinate. La porta viene aperte molto spesso. La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta Il frigorifero o è stato riempito eccessivamente. La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta. Gli alimenti sono a contatto con la parete posteriore. La porta non è ben chiusa o viene aperta di continuo. La temperatura dellambiente esterno è molto alta. Lapparecchio non è stato installato ben in piano (vedi Installazione). Lapparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori. Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. Si tratta del normale funzionamento del prodotto. Il foro di scarico dellacqua è otturato (vedi Manutenzione). Anomalie: La lampada di illuminazione interna non si accende. Il frigorifero raffredda poco. Nel frigorifero gli alimenti si gelano. Il motore funziona di continuo. Lapparecchio emette molto rumore. La parete in fondo alla cella frigo presenta brina o goccioline di acqua. Sul fondo del frigo cè dellacqua. Anomalie e rimedi Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.8

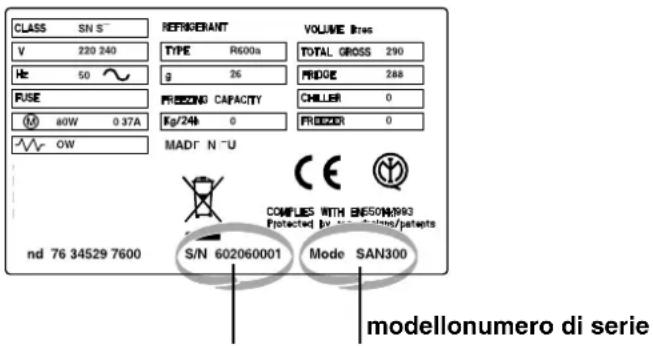

Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). In caso negativo, contattare il Numero Unico Nazionale 199.199.199. Comunicare: il tipo di anomalia il modello della macchina (Mod.) il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. modellonumero di serieGB FRIDGE Contents Installation, 10 Positioning and connection Description of the appliance, 11 Overall view Start-up and use, 12 Starting the appliance Using the refrigerator to its full potential Maintenance and care, 13 Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb Precautions and tips, 14 General safety Disposal Respecting and conserving the environment Troubleshooting, 15 Assistance, 16 Operating Instructions SD 1722 J Portuges, 41 Italiano, 1 Espanol, 33
