AGB 651/DP - INSTRUCTION FOR USE - Elettrodomestico WHIRLPOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie professionale per collettività
Marca	Whirlpool
Modello	AGB 651/DP
Tensione di alimentazione	400 V trifase + N / 230 V monofase
Frequenza	50 Hz
Potenza massima assorbita	4,9 kW
Potenza resistenza boiler	4,5 kW
Potenza resistenza vasca	2,5 kW
Potenza pompa di lavaggio	0,4 kW
Pressione acqua di alimentazione	200 - 400 kPa
Temperatura acqua di alimentazione	50 - 60 °C (raccomandata)
Durezza acqua di alimentazione	7 - 12 °dF
Consumo d'acqua per ciclo di risciacquo	2,4 L
Capacità del boiler	7 L
Capacità della vasca	26 L
Durata dei cicli standard (con acqua a 50 °C)	120 secondi
Livello sonoro	66 dB(A)
Grado di protezione	IPX4
Peso netto	64 kg
Tipo di cavo di alimentazione	H05VV-F
Capacità del cestello	12 piatti fondi o 18 piatti piani

Domande frequenti - AGB 651/DP - INSTRUCTION FOR USE WHIRLPOOL

Come installare correttamente la lavastoviglie Whirlpool AGB 651/DP?

L'installazione deve essere eseguita da personale qualificato. Posizionare l'apparecchio su un pavimento stabile e regolare i piedi per livellarlo. Collegare l'alimentazione idrica con un tubo nuovo (pressione 2-4 bar) e installare un rubinetto generale accessibile. Per lo scarico, utilizzare un tubo con sifone. Il collegamento elettrico deve rispettare le norme vigenti ed essere protetto da un interruttore differenziale.

Quale potenza elettrica e quale tipo di presa sono necessari?

L'apparecchio richiede un'alimentazione 400 V trifase + N o 230 V monofase con frequenza di 50 Hz. La potenza massima assorbita è di 4,9 kW. Utilizzare un cavo di tipo H05VV-F e un interruttore generale conforme alle norme. Il collegamento di terra è obbligatorio.

Come caricare le stoviglie nel cestello?

Il cestello può contenere 12 piatti fondi o 18 piatti piani. Pulire i residui solidi prima del carico. Posizionare i bicchieri capovolti e le posate nell'apposito cestello, preferibilmente con il manico verso il basso. Evitare di sovraccaricare per garantire un lavaggio efficace.

Come eseguire il ciclo di rigenerazione dell'addolcitore?

Aprire lo sportello, rimuovere il troppopieno per svuotare la vasca, quindi richiudere. Premere il pulsante S (rigenerazione). Il ciclo dura circa 20 minuti. Al termine, aprire lo sportello, verificare l'acqua di rigenerazione nella vasca, rimuovere il troppopieno per svuotare, rimetterlo e richiudere. Eseguire questa operazione a vasca vuota.

Come aggiungere il sale rigenerante nell'addolcitore?

Scollegare l'apparecchio prima di qualsiasi operazione. Assicurarsi che la vasca sia vuota. Il serbatoio del sale si trova sul fondo della vasca. Svitare il tappo e versare 1 kg di sale specifico (non sale alimentare) usando l'imbuto fornito. Eliminare i residui di sale intorno all'apertura prima di riavvitare.

Come pulire i filtri della lavastoviglie?

Effettuare uno scarico parziale della vasca. Sollevare i filtri dalla loro sede e rimuovere i residui grossolani evitando che cadano nel pozzo. Sciacquare abbondantemente i filtri con acqua corrente. Riposizionarli correttamente. Si consiglia di pulire i filtri ogni 30-40 cicli in caso di uso intensivo.

Cosa fare se il lavaggio è insufficiente?

Verificare che i fori dei bracci irroratori non siano ostruiti (pulirli se necessario). Controllare il tipo e la quantità di detersivo utilizzato. Assicurarsi che le stoviglie siano ben disposte nel cestello. Verificare la temperatura di lavaggio (deve essere ≥ 50 °C). Se il problema persiste, aumentare la durata del ciclo o contattare il servizio di assistenza.

Come risolvere un problema di risciacquo insufficiente?

Pulire gli ugelli dei bracci irroratori e verificare lo stato dell'addolcitore d'acqua (presenza di calcare). Assicurarsi che il brillantante sia appropriato e dosato correttamente. Se l'acqua è molto dura (oltre 12 °dF), potrebbe essere necessario un addolcitore. Contattare il servizio di assistenza se il difetto persiste.

Come manutenere l'apparecchio in caso di inutilizzo prolungato?

Svuotare i serbatoi del detersivo e del brillantante per evitare la cristallizzazione. Posizionare i tubi di aspirazione in un contenitore di acqua pulita, eseguire alcuni cicli di lavaggio, quindi effettuare uno scarico completo. Chiudere l'interruttore generale e il rubinetto dell'acqua. Ricollegare correttamente i tubi (tubo rosso = lavaggio, trasparente = risciacquo) quando si rimette in servizio.

Dove trovare i ricambi per la Whirlpool AGB 651/DP?

I ricambi originali sono disponibili presso il servizio di assistenza Whirlpool o rivenditori autorizzati. Utilizzare solo ricambi originali per garantire sicurezza e corretto funzionamento. Contattare il produttore per i pezzi specifici (cavo di alimentazione, pompe, resistenze, ecc.).

MANUALE UTENTE AGB 651/DP - INSTRUCTION FOR USE WHIRLPOOL

1 Avvertenze per la sicurezza e l'uso 2 Caratteristiche tecniche 3 Installazione e posizionamento 4 Istruzioni per l'installatore 5 Prima messa in funzione per l'installatore 6 Istruzioni per l'utente modelli meccanici 7 Manutenzione e pulizia (utente) 8 Problemi ed anomalie (utente)

Vi ringraziamo per la scelta del prodotto.

Consigliamo di leggere attentamente tutte le istruzioni contenute nel manuale per conoscere le condizioni più idonee per un corretto utilizzo della lavastoviglie.

ISTRUZIONI TECNICHE:

Sono destinate al personale qualificato che deve eseguire l'installazione, la messa in servizio, il collaudo ed eventuali interventi di assistenza.

ISTRUZIONI PER L'UTENTE:

Indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione della lavastoviglie.

1 AVVERTENZE PER LA SICUREZZA E L'USO

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELLA LAVASTOVIGLIE; OCCORRE CONSERVARLO SEMPRE INTEGRO UNITAMENTE ALL'APPARECCHIO.

IL POSIZIONAMENTO, GLI ALLACCIAMENTI, LA MESSA IN FUNZIONE E L'ELIMINAZIONE DI INCONVENIENTI, E LA SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE DEVONO ESSERE ESEGUITI DA PERSONALE QUALIFICATO.

LA LAVASTOVIGLIE È DESTINATA ESCLUSIVAMENTE AD USO PROFESSIONALE E DEVE ESSERE UTILIZZATA DA PERSONALE ABILITATO. È PREDISPOSTA PER IL LAVAGGIO DI STOVIGLIE (PIATTI, TAZZE, CIOTOLE, TEGLIE, POSATE) E SIMILI NEI SETTORI GASTRONOMICI E NEL RAMO DELLA RISTORAZIONE COLLETTIVA, ED È CONFORME ALLE NORME INTERNAZIONALI DI SICUREZZA ELETTRICA E MECCANICA (CEI-EN-IEC 60335-2-58/61770) E DI COMPATIBILITÀ ELETTROMAGNETICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE O COSE CAUSATI DALL'INOSSERVANZA DELLE ISTRUZIONI PRESENTI NEL MANUALE, DALL'USO NON CORRETTO, DALLA MANOMISSIONE ANCHE DI UNA SINGOLA PARTE DELL'APPARECCHIO E DALL'UTILIZZO DI RICAMBI NON ORIGINALI.

È OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITÀ PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

QUESTO APPARECCHIO È CONTRASSEGNATO IN CONFORMITÀ ALLA DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE).

ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO CORRETTO L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Dismettere l'apparecchio seguendo le normative locali per lo smaltimento dei rifiuti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare il competente ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Non introdurre solventi come alcol o trementina che potrebbero provocare un'esplosione. Non introdurre stoviglie sporche di cenere, cera, vernici.

Non utilizzare mai la lavastoviglie o sue parti come scala, supporto o sostegno per persone, cose o animali.

Appoggiarsi o sedersi sulla porta aperta della lavastoviglie potrebbe causarne il ribaltamento, con conseguente pericolo per le persone.

Non lasciare la porta della lavastoviglie aperta in quanto vi si potrebbe inciampare.

Non bere l'acqua residua eventualmente presente nelle stoviglie o nella lavastoviglie al termine del programma di lavaggio.

L'apparecchio non è adatto per l'uso da parte di minori e persone con ridotte capacità fisiche, sensoriali o mentali, mancanti di esperienza e conoscenza. L'utilizzo dell'apparecchio è consentito a queste persone solo sotto la supervisione di una persona responsabile della loro sicurezza.

2 Caratteristiche tecniche

		ADN408-ADN409	AGB648-AGB649- AGB650-AGB651- AGB652-AGB653- AGB654-AGB655- AGB656	AGB657-AGB658- AGB661-AGB662- AGB663-AGB653- AGB654
Tensione di alimentazione	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N 230V/1
Frequenza	Hz	50	50	50
Potenza max. assorbita	kW	4,9	4,9	5,1 - 6,6
Potenza resistenza boiler	kW	4,5	4,5	4,5 - 6
Potenza resistenza vasca	kW	2,5	2,5	2
Potenza pompa lavaggio	kW	0,4	0,4	0,6
Pressione acqua alimentazione	kPa	200-400	200-400	200-400
Temperatura acqua alimentazione	°C	50 - 60	50 - 60	50 - 60
Temperatura acqua alimentazione versioni "A" (addolcitore incorporato)	°C	15 - 30	15 - 30	15 - 30
Durezza acqua alimentazione	°dF	7 - 12	7 - 12	7 - 12
Consumo acqua per ciclo di risciacquo	I	2,4	2,4	2,4
Capacità boiler	I	7	7	7
Capacità vasca	I	26	26	14,5
Durata cici standard con alimentazione acqua a 50°C	s	120	120/180	120/180
Livello rumorosità	dB(A)	66	66	66
Grado protezione	IPX	4	4	4
Peso netto	kg	64	64	66
Tipo di cavo di alimentazione	«HAR»	H05VV-F	H05VV-F	H05VV-F

3 Installazione e posizionamento

Installazione e posizionamento

Portare la lavastoviglie sul luogo di installazione, rimuovere l'imballo, verificare l'integrità dell'apparecchio e dei componenti; in caso di danni questi devono essere notificati per iscritto al trasportatore.

Gli elementi di imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di bambini ed animali domestici, in quanto potenziali fonti di pericolo.

Tutti i materiali utilizzati per l'imballo sono compatibili con l'ambiente. Essi possono essere conservati in sicurezza, o essere smaltiti presso un apposito centro di smaltimento rifiuti.

I componenti in materiale plastico soggetti ad eventuale smaltimento con riciclaggio sono contrassegnati nei seguenti modi:

PE polietilene: pellicola esterna imballo, sacchetto istruzioni, sacchetti di protezione.

PP polipropilene: regnette.

PS polistirolo espanso: angolari di protezione, coperchio imballo.

I componenti in legno e cartone possono essere smaltiti rispettando le norme vigenti.

Alla dismissione del prodotto evitare di disperderlo nell'ambiente; lo smantellamento deve avvenire nel rispetto delle norme vigenti. Tutte le parti metalliche sono in acciaio inossidabile e smontabili.

Le parti in plastica sono contrassegnate con il simbolo del relativo materiale.

POSIZIONAMENTO:

Attenzione: l'impianto interno ed i locali in cui vengono installate apparecchiature per comunità, devono rispondere alle normative vigenti.

Il costruttore declina ogni responsabilità per danni diretti o indiretti a persone o cose derivanti dal mancato rispetto di dette normative.

Prima dell'installazione verificare che nelle adiacenze non vi siano o siano adeguatamente protetti, oggetti e materiali che potrebbero essere danneggiati dal vapore acqueo o da schizzi di soluzione di lavaggio.

Posizionare la lavastoviglie nel punto desiderato e togliere la pellicola protettiva.

Livellare la lavastoviglie (aiutandosi con una livella) sui quattro piedini regolati in modo da garantirne la stabilità; ogni altra soluzione deve essere approvata dal costruttore.

4 ISTRUZIONI PER L'INSTALLATORE

ALLACCIAMENTO IDRAULICO E SCARICO:

I tubi idraulici ed il cavo di alimentazione elettrica fuoriescono nella zona posteriore. Allacciare il tubo di alimentazione idrica ad una presa con bocca filettata 3/4 gas.

Per il collegamento alla rete idrica utilizzare solamente tubi nuovi; tubi vecchi o usati non devono

essere utilizzati.

La pressione dinamica di alimentazione dovrà essere compresa tra 2 e 4 bar; se superiore, è necessario installare un riduttore di pressione.

È indispensabile installare un rubinetto generale sulla tubazione di arrivo dell'acqua di alimentazione; il rubinetto dovrà essere accessibile a installazione terminata. Non installare il rubinetto dietro la lavastoviglie.

La durata del ciclo dichiarata è riferita ad alimentazione con acqua calda a 50°C.

In caso di alimentazione ad acqua fredda, la durata potrebbe aumentare in relazione alla temperatura dell'acqua in ingresso, essendo la lavastoviglie dotata di risciacquo a temperatura e pressione costanti.

SCARICO:

Ogni lavastoviglie è già dotata di tubo per il collegamento allo scarico; quello sarà da prevedersi a pavimento, con piletta a sifone.

Attenzione: accertarsi che i tubi di alimentazione e scarico non siano piegati, strozzati o schiacciati dopo l'installazione.

4.1 Allacciamento elettrico

Il collegamento elettrico della lavastoviglie ed eventuali apparecchi supplementari va affidato a personale autorizzato e qualificato, nel rispetto delle norme vigenti; osservare inoltre le disposizioni tecniche di allacciamento.

La potenza totale installata è riportata sulla targhetta dati tecnici dell'apparecchio.

Insieme alla lavastoviglie non devono essere protetti altri apparecchi.

L'esercente dovrà provvedere all'installazione, secondo le norme vigenti, di un interruttore generale sulla linea di alimentazione elettrica e di un interruttore differenziale compatibile con le caratteristiche della macchina.

Tali scaricatori devono essere installati vicino alla lavastoviglie, essere facilmente accessibili durante l'installazione e garantire la disconnessione completa della rete elettrica nelle condizioni della categoria di sovratensione III.

Attenzione!!!

La lavastoviglie è priva di tensione solamente quando l'interruttore generale è disinserito.

Collegare l'apparecchio al sistema equipotenziale utenza. Il morsetto per il collegamento è posto nella zona posteriore inferiore della macchina. Il conduttore di protezione (PE) è di colore giallo-verde, il conduttore neutro (N) di colore blu e i conduttori di fase (L1, L2, L3) di colore nero, grigio e marrone.

5 PRIMA MESSA IN FUNZIONE ( Installatore )

PRIMA MESSA IN FUNZIONE

Il sistema elettrico di protezione deve essere sottoposto ad un test funzionale prima della messa in esercizio. L'installazione deve essere eseguita e/o verificata dal rivenditore autorizzato che si occuperà della prima messa in funzione e delle istruzioni relative al funzionamento della

lavastoviglie.

PREPARAZIONE ALL'USO

Importante:

Il dosatore brillante è sempre presente, il dosatore detersivo solamente su alcuni modelli.

Se entrambi i dosatori sono presenti posizionare i contenitori esterni di detergente e brillantante ed inserirvi i rispettivi tubi di pescaggio posti sul retro della macchina.

Tubo rosso: detergente

tubo trasparente: brillantante

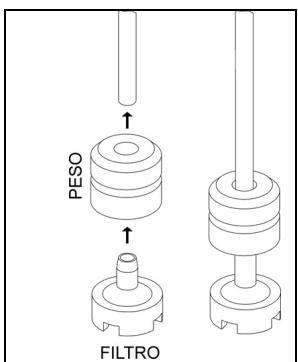

Prima di introdurre i tubi nei contenitori applicare alle estremità il peso (necessario a mantenere il pescaggio sul fondo del contenitore) ed il tappo come indicato in figura.

Per la regolazione agire sulle viti di regolazione indicate in figura; si raccomanda di fare eseguire la regolazione dal personale delle società fornitrici di prodotti detergenti. Se il dosatore detergente non è premontato, è possibile installarlo successivamente ordinando il KIT relativo.

In alternativa è possibile collegare un dosatore esterno eseguendone il collegamento elettrico con un cavo 2 × 0,5 mm tipo H05 RN-F, inserito attraverso il passaggio indicato nello schema CARATTERISTICHE TECNICHE e collegato come da schema elettrico in dotazione alla lavastoviglie.

Il dosatore deve essere 230V / 50 Hz con potenza massima assorbita di 15 W.

Collegare al dosatore detergente esterno alla lavastoviglie attraverso il tubo rosso sopraccitato.

6 ISTRUZIONI PER L'UTENTE MODELLI MECCANICI

AGB 648/WP- AGB 650/DP- AGB 650/WP- AGB 654/DP- AGB 654/WP- AGB 656/WP- AGB 657/WP- AGS 653/WP- AGB 661/DP- AGB 661/WP- AGB 663/WP
AGB 649/WP- AGB 651/DP- AGB 651/WP- AGB 655/DP- AGB 658/WP- AGS 654/WP- AGB 662/DP- AGB 662/WP
AGB 653/DP- AGB 653/WP
AGB 652/DP- AGB 652/WP
ADN408
ADN409

①	Simbolo pulsante on/off	○	Lampade spia funzioni
★	Simbolo pulsante ciclo lavaggio	○	Simbolo pulsante pompa scarico
←	Simbolo pulsante rigenerazione	○	Simbolo lampada spia boiler risciacquo
◎	Simbolo ciclo breve	○	Simbolo ciclo medio

6.1 Prima del lavaggio

Usare solamente detergenti e brillantanti per lavastoviglie industriali.

Non utilizzare detergenti previsti per il lavaggio a mano.

Consigliamo l'utilizzo di prodotti appositamente studiati per questa lavastoviglie.

Durante il rabbocco dei serbatoi fare attenzione a non scambiare i prodotti; quello potrebbe provocare malfunzionamenti e danni alla lavastoviglie.

Non mescolare detergenti diversi, si danneggerebbe il dispositivo dosatore.

I detergenti per lavastoviglie industriali possono provocare gravi irritazioni. Rispettare attentamente le istruzioni del produttore di detersivo riportate sulla confezione.

Aprire il rubinetto di rete dell'acqua (utenza).	Verificare:		Inserire l'interruttore generale (utenza), sul display compare "OFF".
	Il livello di detergente e brillantante nei contenitori.	Il corretto posizionamento dei filtri, la rotazione degli irroratori, l'assenza di corpi estranei nella lavastoviglia.
			ON-OFF

6.2 Scelta del programma

PROGRAMMA	TIPOLOGIA DI SPORCO	DURATA (*)
	Bicchieri, tazzine, Piatti poco sporchi	Breve circa 120 secondi
	Posate e piatti molto sporchi	Media circa 180 secondi

(*) La durata dei cicli sopraindicata si riferisce ad allacciamento trifase, con alimentazione ad acqua calda a 50°C. In caso di alimentazione ad acqua fredda la durata dei cicli potrebbe aumentare in relazione alla temperatura dell'acqua in ingresso.

6.3 Carico delle stoviglie

Piatti

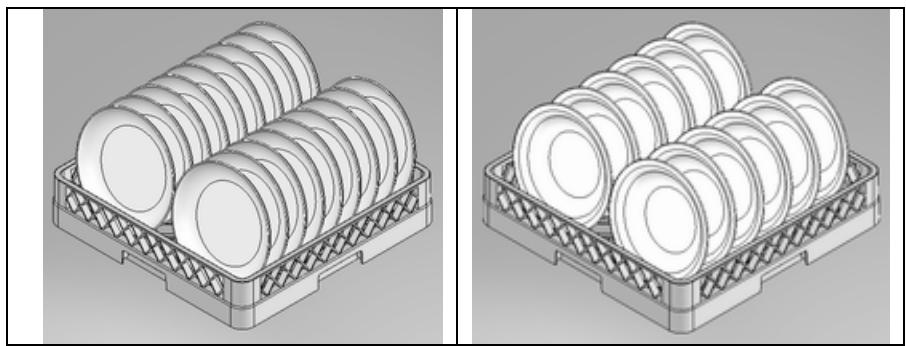

Il cesto può contenere

12 piatti fondi o 18 piatti piani.

Asportare dai piatti i residui solidi (ossa, bucce, noccioli, ecc.); lasciare preventivamente in ammollo in acqua fredda i piatti con residui secchi di formaggio, uovo, ecc.

Bicchieri

Posizionare i bicchieri rivolti verso il basso.

Posate

Utilizzare l'apposito cestino. Disporre le posate alla rinfusa, preferibilmente con il manico rivolto verso il basso, facendo attenzione a non ferirsi con i rebbi delle forchette e le lame dei coltelli.

6.4 Primo utilizzo giornaliero (vasca e boiler vuoti)

Il pannello visualizzato nel manuale e la grafica potrebbero migliorare funzioni non presenti nella vostra macchina.	Azioni e casa accade
	Azionare l'interruttore a muro, après la porta insertire il troppo pieno, chiudere la porta: Premere il pulsante®, si accendono la lampada spia di linea, la lampada spia del ciclo e se presente la lampada spia della pompa scarico; caricamento acqua in boiler ed in vasca. A caricamento boiler e vasca ultimati si accende la lampada spia boiler® e si spegne la lampada spia pompa scarico (se presente).
	Caricare il cestello
	Selezionare il programma desiderato (solo nei modelli con selettore cicli) premendo: Ciclo breve oppure Ciclo medio
	Attendere che la lampada spia boiler® si spenga. Per avviare il ciclo di lavaggio premere il pulsante ciclo
	Ciclo in corso, la lampada spia ciclo si accende. Se si après la porta durante il ciclo il programma si arresta, quando viene richiusa il programma si azzera; per riavviare premere nuovamente il pulsante del ciclo
	A programma terminato la lampada spia ciclo si spegne e si accenderà la lampada spia boiler®.
	Scaricare il cestello

6.5 Ciclo resine (solo per modelli provvisti di addolcitore acqua)

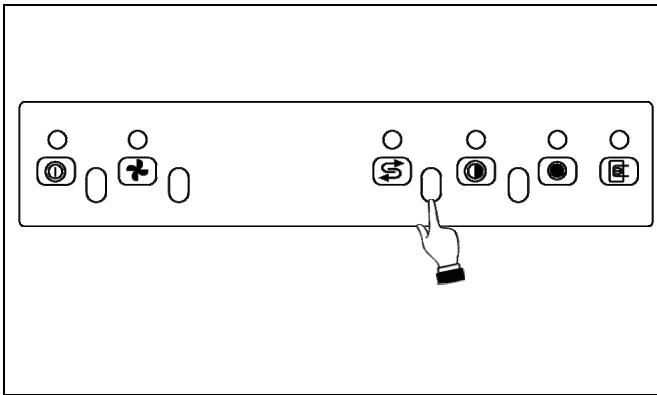

A macchina spenta, aprire la porta e togliere il troppo pieno per svuotare la vasca; una volta svuotata la vasca, rimettere il troppo pieno e richiudere la porta. Premere il tasto : la lampada spia si accende e il ciclo di rigenera parte; dopo 20 minuti il ciclo di rigenera finisce e la macchina rimane spenta. Aprire la porta, verificare che l'acqua di rigenerazione sia in vasca, togliere il troppo pieno per svuotare la vasca; una volta svuotata la vasca, rimettere il troppo pieno e richiudere la porta. Disinserire l'interruttore generale a muro.

Durante l'esecuzione del ciclo di rigenera non sarà possibile eseguire nessuna operazione; va effettuato sempre a vasca vuota.

Rifornimento sale rigenerante (per modelli provvisti di addolcitore dell'acqua)

Eseguire il rifornimento sale quando non è presente acqua in vasca per evitare che l'acqua di lavaggio entri nel dispositivo addolcitore acqua; estrarre sempre la spina di alimentazione dalla presa di rete prima di eseguire l'operazione. Ricordarsi di rimettere la spina di alimentazione nella presa dopo aver effettuato l'operazione.

Attenzione: usare solamente sale specifico, non utilizzare sale alimentare.

Il serbatoio del sale ha una capacità di circa 1 kg di sale in grani.

Il serbatoio è situato sul fondo della vasca. Dopo aver estratto il cestello, svitare il tappo e versare il sale utilizzando l'imbuto in dotazione. Prima di avvitare nuovamente il tappo, rimuovere gli eventuali residui di sale in prossimità dell'apertura.

6.6 Scarico totale a fine giornata

Scarico totale a fine giornata (modelli con pompa di scarico)

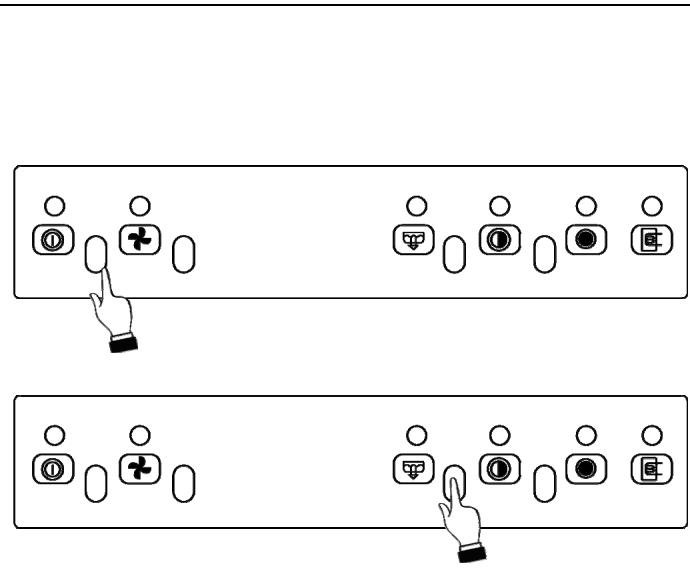

Spegnere la macchina premendo il tasto, aprire la porta, togliere il troppo pieno, tenere premuto il

pulsante pompa di scarico sino al completo svuotamento della vasca.

Per rendere nuovamente operativa la macchina, è quindi necessario rimettere il troppo pieno in vasca,

chiudere la porta e premere il tasto on/off ① oppure, nel caso di fine servizio, disinserire l'interruttore generale a muro.

Scarico totale a fine giornata (modelli senza pompa di scarico)

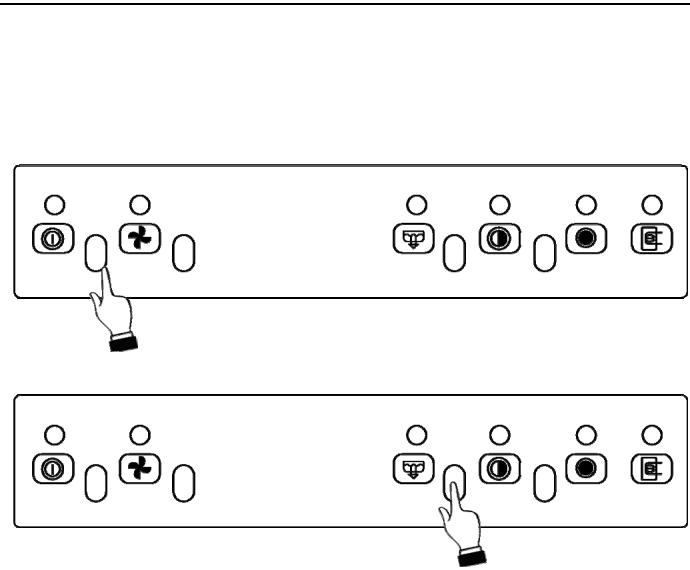

Spegnere la macchina premendo il tasto ①, aprire la porta, togliere il troppo pieno, ed attendere il completo svuotamento della vasca. Rimettere il troppo pieno e richiudere la porta. Disinserire l'interruttore generale a muro.

Non spegnere la lavastoviglie con acqua in vasca, eseguire sempre lo scarico. A fine servizio, dopo aver effettuato lo scarico finale e l'eventuale rigenerazione, spegnere la macchina premendo

l'interruttore ①, disinserire l'interruttore a muro e chiudere il rubinetto d'intercettazione acqua. Non lasciare l'apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

7 MANUTENZIONE E PULIZIA

Nonostante non sia richiesta una particolare manutenzione programmata, si consiglia di fare controllare la lavastoviglie da un tecnico specializzato due volte l'anno.

N.B.: danneggiamenti intenzionali o derivanti da incuria, negligenza, dal mancato rispetto delle prescrizioni, istruzioni e norme o da collegamenti errati, non sono da ritenersi responsabilità del costruttore.

7.1 Pulizia quotidiana

La lavastoviglie risponde al grado di protezione IPX4, ma è vietato utilizzare getti d'acqua diretti per la pulizia.

PULIZIA DEL FILTRO DURANTE LA GIORNATA

È consigliato, in caso di utilizzo particolarmente gravoso, effettuare ogni 30-40 cicli la pulizia del filtro, mantenendo la macchina in condizioni operative; per fare ciò eseguire lo "scarico parziale vasca".

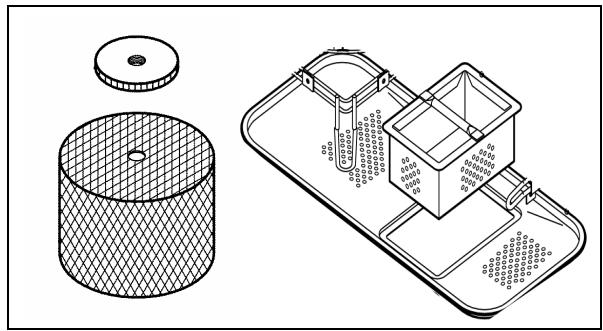

Rimuovere i filtri (è sufficiente sollevarli dalla loro sede come indicato in figura), facendo attenzione che residui grossolani non cadano nel pozzetto sotto i filtri, pulirli dai residui e risciacquarli abbondantemente, reinserendoli poi correttamente; non intervenire con oggetti appuntiti o taglienti.

Pulire eventuali incrostazioni di calcare per evitare accumuli;

• Pulire accuratamente e frequentemente le superfici con uno straccio umido; utilizzare detergenti neutri, non abrasivi, non contenenti sostanze a base di cloro, prodotti che corrodono e danneggiano l'acciaio inox.

Non utilizzare i prodotti sopra elencati nemmeno per pulire il pavimento sotto la lavastoviglie o nelle vicinanze, per evitare che vapori o gocce possano produrre danni alle superfici in acciaio.

7.2 Controlli periodici

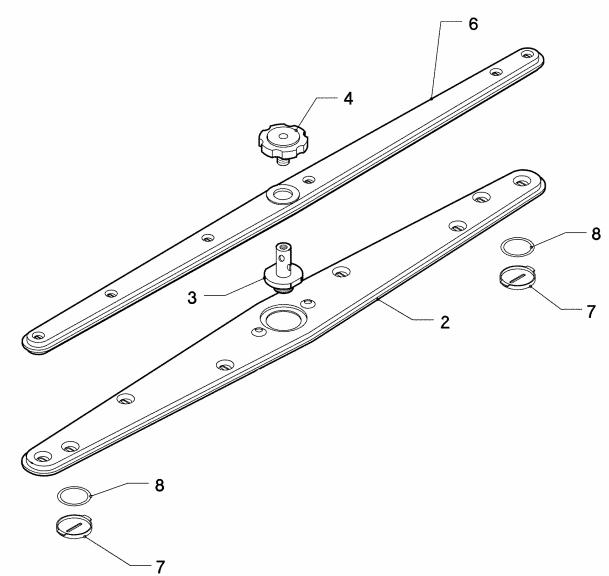

Smontare gli irroratori (inferiore e superiore 2-4), svitando la vite centrale (4); svitare i tappi alle due estremità degli irroratori di lavaggio (7).

Pulire i fori e gli ugelli sotto un getto d'acqua corrente pulita, non intervenire con attrezzi che potrebbero provocare danni. Rimontare gli irroratori con cura.

Pulire esternamente la macchina con un panno umido e sapone neutro risciacquando ed asciugando attentamente.

7.3 Sosta prolungata

Se si prevede di non utilizzare la lavastoviglie per un periodo di tempo piuttosto lungo, è necessario eseguire lo svuotamento del dispositivo erogazione di detergente e brillantante per evitare cristallizzazioni e danni alle pompe: Togliere i tubi di pescaggio dai contenitori del detergente e brillantante ed immergerli in un contenitore contenente acqua pulita, eseguire alcuni cicli di lavaggio, eseguire scarico completo.

Infine disinserire l'interruttore generale, chiudere il rubinetto d'entrata acqua, I tubi di pescaggio detergente e brillantante andranno nuovamente inseriti nei contenitori al momento della messa in funzione, facendo attenzione a non invertirli (tubo rosso = detergente; tubo trasparente = brillantante).

Non lasciare l'apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

8 PROBLEMI ED ANOMALIE (UTENTE)

PROBLEMA	POSSIBLE CAUSA	POSSIBLE RIMEDIO
NON SI ACCENDE LA SPIA DI LINEA	Manca tensione di rete	Verificare connessione alla rete elettrica.
IL PROGRAMMA DI LAVAGGIO NON SI AVVIA	Il riempimento della lavastoviglia non è ancora terminato.	Attendere che la lampada spia boiler si accenda.
RISULTATI DI LAVAGGIO SCADENTI	Fori di lavaggio degli irroratori intasati o incrostati	Smontare e pulire irroratori (7.2 Controlli periodici)
	Detergente o brillante insufficiente o non adeguato	Verificare tipo e quantità di detergente.
	Piatti /bicchieri mal posizionati	Disporre adeguatamente piatti/bicchieri.
	Bassa temperature di lavaggio	Verificare temperatura visualizzata sul display, se inferiore ai 50° chiamare Assistenza.
	Clico impostato inadequato	Aumentare durata ciclo di lavaggio, in particolare se molto sporco o parzialmente essiccato.
RISCIACQUO INSUFFICIENTE	Ugelli irroratori intasati Boiler incrostato di calcare	Verificare pulizia ugelli e se l'addolcitore eventualmente montato funziona correttamente.
BICCHIERI E POSATE MACCHIATI	Brillantante inadequato o non erogato correttamente. Durezza acqua superiore a 12°dF o molti sai disciolti	Verificare contentire brillantante e se adeguato al tipo di acqua di rete. Se il problema permane contattare assistenza.
PRESENZA DI ACQUA IN VASCA DOPO LO SCARICO	Tubo di scarico mal posizionato o parzialmente ostruito.	Verificare che il tubo e lo scarico della lavastoviglia non siano ostruti e che lo scarico non sua posizionato troppo in alto; vedi schema di collegamento.

PREPARAZIONE ALL'USO

6.5 Scarico totale a fine giornata

Scarico totale a fine giornata (modelli con pompa di scarico)
