| Tipo di prodotto | Piano cottura elettrico da incasso (cucina) |
| Marca | Constructa |
| Modello | CA11051 |
| Numero di fuochi | 4 piastre elettriche |
| Potenza massima | Circa 7,2 kW (a seconda del modello) |
| Tensione di alimentazione | 220-240 V, 50/60 Hz |
| Dimensioni (L x P) | Circa 58 x 51 cm (standard) |
| Peso | Circa 8-12 kg (non specificato) |
| Materiale della superficie | Smalto e acciaio inossidabile |
| Numero di livelli di potenza | 6 o 9 posizioni a seconda del modello |
| Funzione calore residuo | Sì, permette di terminare la cottura dopo lo spegnimento |
| Indicatore di calore residuo | Non menzionato (probabilmente no) |
| Sicurezza bambini | Non menzionata |
| Pulizia | Panno umido, sapone neutro; non utilizzare pulitore a vapore |
| Manutenzione dei fuochi | Oliare o applicare un prodotto conservante dopo la pulizia |
| Riparabilità | Servizio tecnico Constructa; ricambi disponibili |
| Garanzia | Secondo le condizioni del paese di acquisto; conservare lo scontrino |
| Installazione | Incassata in un piano di lavoro; richiede un ritaglio |
| Utilizzo | Domestico non professionale |
| Norme | Direttiva europea 2002/96/CE (RAEE) |
Domande frequenti - CA11051 CONSTRUCTA
Domande degli utenti su CA11051 CONSTRUCTA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale CA11051 - CONSTRUCTA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CA11051 del marchio CONSTRUCTA.
MANUALE UTENTE CA11051 CONSTRUCTA
Avvertenze per l'uso ed il montaggio 38
Constructa GmbH
Carl-Wery-Straße 34
81739Munchen
Cdd.9000311157A
Indicazioni di sicurezza 38
Piastre elettriche 39
Prima di procedere al primo utilizzato 39
Funzionamento 39
Avverenze per l'uso 40
Pulizia e manutenzione 41
Superfici smaltate 41
Superfici in acciaio inossidabile 41
Comeevitaredanni 41
Assistenza Tecnica 42
Condizioni di garantia 42
Imballaggio e appearecchi usati 42
Smaltimento dei residui nel rispetto dell'ambiente 42
Installazione del piano di cottura 43
Indicazioni di sicurezza 43
Prima dell'installazione 44
Preparazione del mobile 44
Installatione del piano di cottura 45
Connessione del piano di cottura 45
Smontaggio del piano di cottura 45
Note important
Leggere attendamente le presenti istruzioni. Un'attentalettura garantirà infatti una manipolazione sicura edefficace del appearecchio.
Conservare le istruzioni per l'uso e lasciarle sempre a corredo dell'apparecchio in caso di nuovo proprietario.
Il fabbricante declina qualsiasi responsabilità in caso di mancata osservanza delle disposizioni del presente manuale.
Indicazioni di sicurezza
Tutti i lavori d'installazione e collegamento dovranno essere realizzati da personale technique autorizzato, conformmente alla normativa e alle prescrizioni legali vigente presso il paese, nonché alle prescrizioni della società di fornitura elettrica locali. Per eseguire uno qualsiasi dei suddetti interventi, si raccomanda di contattare la nostra Assistenza Tecnica.
Questo appearecchio è stato appositamenteconceptito per un esclusivo utilizzo domestico e non professionale.
Non manipolare l'interno dell'apparecchio. Ove necessario, contattare la nostra Assistenza Tecnica.
In presenza di danni sull'apparecchio, non collegarlo all'alimentazione. Contattare la nostra Assistenza Tecnica.
Le superfici degli apparati di cottura si riscaldano durante il funzionamento. Si dovrà pertanto prestare la dovuta attenzione.
Utilizzare l'apparecchio per cucinare e non quale fonte di riscaldamento.
I grassi o l'olio surriscaldato possono infiammarsi lavoramente. Non allontanarsi dall'apparecchio durante il riscaldamento di grassi odolio. In caso di incendio, non tentare di soffocare le fiamme con l'acqua. Pericolo di usstioni! Coprire il recipiente per soffocare il fuoco e scollegare la zona di cottura.
In caso di avaria, interrompere l'alimentazione elettrica dell'apparecchio. Per procedere a eventuali riparazioni, contattare la nostra Assistenza Tecnica.
Non utilizzato dispositivi di pulizia a vapore per pulire l'apparecchio. Pericolo di shock elettrico!
Le raffigurazioni riportate in quello manuale di istruzioni sono orientative.

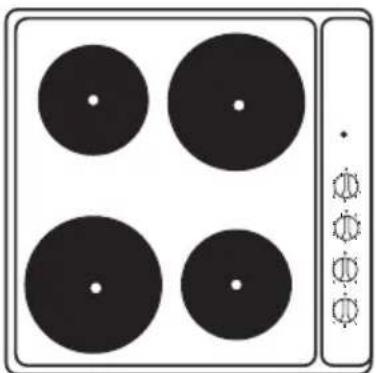

Piastre elettriche
Prima di procedere al primo utilizzato
Per eliminare l'odore di "nuovo", accendere le zone di cottura, alla massima potenza per cinque minuti, una alla volta e essere recipienti. Non accendere più zone di cottura contemporaneamente. Nel corso di quello intervallo, l'apparecchio sprigiona fumo e odori che scompariranno con il tempo.
Attenzione! Non utilizzato le zone di cottura alla recipienti, fattaccezione per il primo riscaldamento.
Funzionamento
Accensione

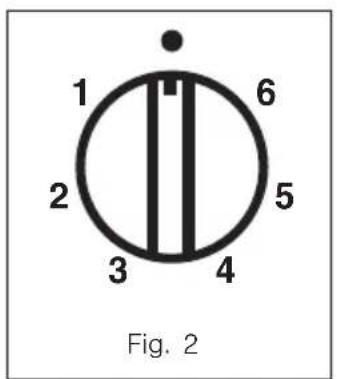

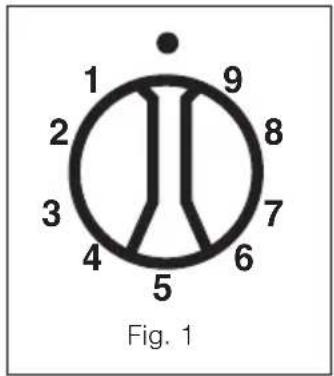

Ruotare il dato verso sinistra fino alla posizione desiderata. Fig. 1 o 2 a seconda dei modelli.
Posizione 1: minima potenza.
Posizione 6 o 9: massima potenza.
Consiglio Si raccomanda di utilizzato la massima potenza all'inizio della cottura per passare poi a livelli di potenza intermedi trascorsi alcuni minuti.
Spegnimento
Ruotare il dato verso destra fino alla posizione di spegnimento.
Calore residuale
È possibile spagnere le piastre elettriche quale minuto prima del termine della cottura. Il calore residuale consentirà di continuare la cottura per alcuni minuti, con un consuagente risparmio energetico.
Suggerimenti
I seguenti suggerimenti sono indicativi. Si aumentoa la potenza in caso di:
significative quantità di liquido,
preparazione di grandi piatti,
recipientienza coperchio.
| Potenza (6 posizioni) | Potenza (9 posizioni) | |
| Fondere: ciocolato, burro, gelatina 1 - 2 1 - 2 | ||
| Cuocere: riso, besciamella, ragù 1 - 2 2 - 3 | ||
| Cuocere: patate, pasta, verdure 2 - 3 4 - 5 | ||
| Rosolare: stufati, arrosti arrotolati 2 - 3 4 - 5 | ||
| Cucinare a vapore: pesce 3 5 | ||
| Riscaldare, mantenere caldi: piatti pronti 3 - 4 2 - 3 - 4 - 5 | ||
| Arrostire: scaloppine, bistecche, tortilla 4 - 5 6 - 7 - 8 | ||
| Cuocere e dorare 6 9 |
Avvertenze per l'uso
I seguenti consigli consentono di risparmiare energia e di evitare danni ai recipienti:

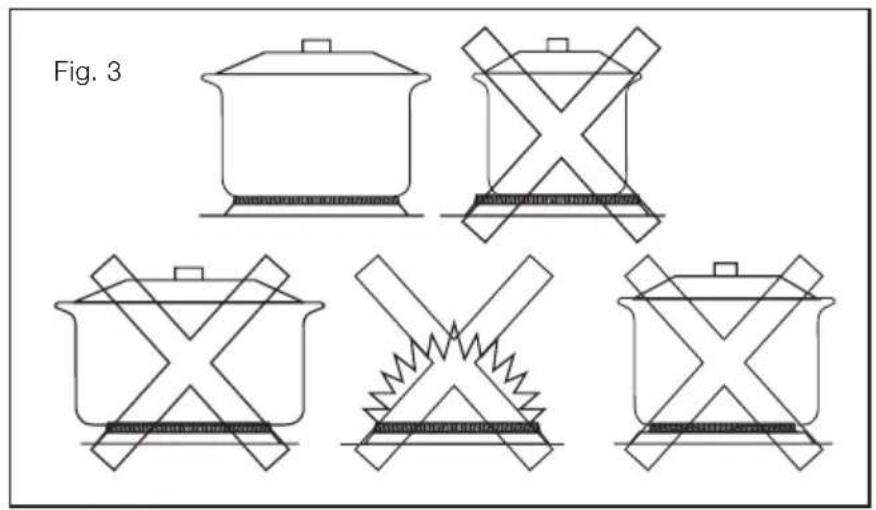

- Utilizzare recipienti di dimensioni idonee alla zona di cottura. Il diametro della base del recipiente deve corrispondere a quello della zona di cottura e in nessun caso deve risultare inferiore.
Utilizzare recipienti con base piana e spessa. - Evitare recipienti deformati che non risultino perfettamente stabili sulla zona di cottura.
- Posizione are il recipiente esattamente al centro della zona di cottura. In caso contrario, lo stesso potrebber ribaltarsi.
- Durante la cottura, utilizzato sempre recipienti provvisti di coperchi.
- Fare attentzione a non urtare il piano di cottura e non collocare sullo stesso pesi eccessivi.
- Manipolare i recipienti sul piano di cottura con attenzione.
Non rivestire il piano di cottura con carta di alluminio o materiali simili durante la cottura dei cibi. Il piano di cottura potrebbe danneggiarsi.
Evitare la fuoriuscita di liquidi sul piano di cottura e sulle zone di cottura. In caso di cottura con molto liquido, utilizzato recipienti con il bordo alto.
- Mantenere ben asciutto il piano di cottura. L'acqua salata e i recipienti bagnati possono danneggiarlo. Non cucinare con recipienti bagnati.
Pulizia e manutenzione
Rimuovere immediatamente con un panno eventuali residui di cibo rovesciati.
Una volta raffreddato l'apparecchio, pulire le zone di cottura con acqua e sapone.
Asciugare il piano di cottura. Le zone di cottura posso ossidarsi con il tempo a causa dell'umidità. Riscaldare brevamente le zone di cottura umide.
Per proteggere il rivestimento delle zone di cottura, pulirlo con olio o qualsiasi prodotto di conservazione disponibile sul mercato.
Con l'uso, i bordi delle zone di cottura tendono a ingiallirsi. Si tratta di un fenomeno normale. Pulire i bordi con prodotti detergenti per acciaio inossidabile. Questi prodotti non si devono usare su zone conindicazioni serigrafiate. Leindicazioni si possono cancellare.
Superfici smaltate
Pulire il piano di cottura con un panno umido.
Non utilizzare detergenti abrasivi o spugne dure. Il piano di cottura potrebbe perdere la sua brillantezza.
Superfici in acciaio inossidabile
Con l'uso, possono comparire macchie azzurrine e giallognole sul piano di cottura e sui bordi delle zone di cottura. Utilizzare detergenti per acciaio inossidabile.
Nonutilizzare detergenti abrasivi.
Come evitare danni
Mantenere ben asciutto il piano di cottura. L'acqua salata e i recipienti bagnati possono danneggiarlo.
Evitare il contatto di sale con il piano de cottura.
Non usare oggetti taglienti, coltelli, ecc. per rimuovere i resti di cibo induriti su piano di cottura.
Non utilizzato dispositivi di pulizia a vapore per pulire l'apparecchio, dal momento che questi ultimi potrebbero danneggiarlo.
Assistenza Tecnica
In caso di richiesta di intervento della nostra Assistenza Tecnica, fornire il codice prodotto (E-Nr.) e il codice di fabricazione (FD) dell'apparecchio. Questi dati sono riportati sulla targa d'identificazione dell'apparecchio e sull'etichetta adesiva apposta sul manuale d'uso.
Condizioni di garantia
Le condizioni di garanzia applicabili sono delle stabilite alla rappresentanza della nostra azienda nel paese in cui è stato effettuato l'acquisto. Informazioni dettagliate sono disponibili presso i punti vendita.
È necessario presentare lo scontrino fiscale per usufruire della garanzia.
L'impresa si riserva il diritto di apportare modifiche.
Imballaggio e appearecchi usati

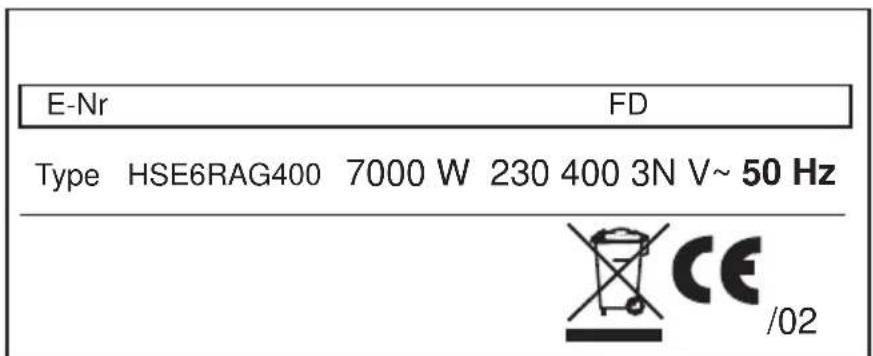

In presenza di questo significato sulla targa d'identificazione dell'apparecchio, osservare le seguenti istruzioni:
Smaltimento dei risultui nel rispetto dell'ambiente
Restituire l'apparecchio e smaltire l'imballaggio nel rispetto dell'ambiente.
Il presente apparecchio risultata conforme alla Direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici identificata come WEEE (Residui di apparecchi elettrici ed elettronici).
La direttiva fornisce il quadro legislativo valido nell'ambito dell'Unione europea ai fini del ritiro e riutilizzato di residui di apparecchi elettrici ed elettronici.
Installazione del piano di cottura:
Leggere attendamente le istruzioni prima di procedere all'infallazione dell'apparecchio.
Il costruttore declina agli responsabilità in caso di mancato rispetto delle disposizioni di questo manuale.
Prescrizioni di sicurezza
Tutti i lavori di installazione e collegamento devono essere realizzati da un technician autorizzato, nel rispetto della normativa e delle prescrizioni legali vigenti nel paese e secondo le prescrizioni delle compagnie locali di fornitura dell'energia elettrica. Per tutti questi lavori, consigliamo di rivolgersi alla nostra Assistenza Tecnica.
Questo apparecchio è stato progettato escludivamente per uso domestico, non professionale.
Prima di effettuare qualsiasi operazione, interrompere l'alimentazione elettrica dell'apparecchio.
L'apparecchio non dev'essere collegato a un dispositivo di espulsione dei prodotti di combustione.
Il cavo di alimentazione deve essere fissato al mobile per evitare che tocchi parti calde del forno o del piano di cottura.
Gli apparecchi con componenti elettrici devono essere collegati obbligatoriamente a terra.
Non manipolare l'interno dell'apparecchio. In caso di necessità, rivolgersi alla nostra Assistenza Tecnica.
Prima dell'installazione
I mobili vicini all'apparecchio devono essere costituiti da materiali non infiammabili. I rivestimenti stratificati e la colla con cui sono fissati devono essere resistenti al calore.
Questo appearecchio non può essere installato su frigoriferi, lavatrici, lavastoviglie o elettrodomestici simili.
Eventuali contentitori posti sotto l'apparecchio non devono contentere oggetti sensibili alla temperatura o facilemente infiammabili come, per esempio, spray o lucidi per scarpe.
Per installare la piastra di cottura su unorno, verificare che quest'ultimo sia dotato di ventilazione forzata. Verificare le dimensioni delorno nel relativo manuale di installmente.
Preparazione del mobile

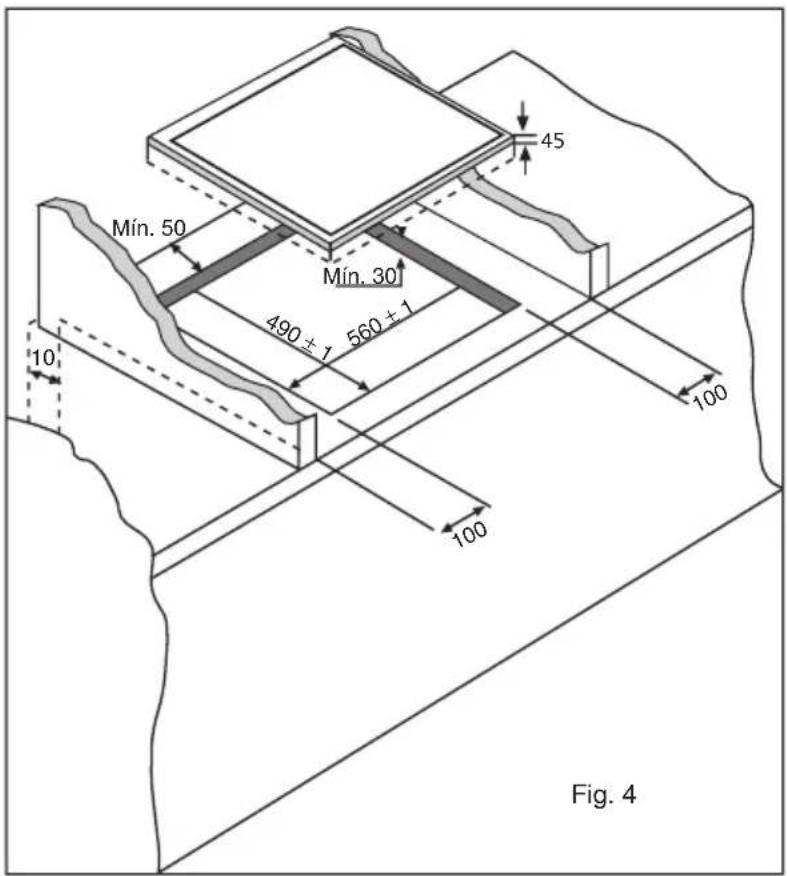

Effettuare un taglio, delle dimensioni indicate, sul piano di lavoro. Fig. 4.
Se non c'è unorno sosto il piano di cottura, sistemare un separatore di materiale non infiammabile (ad es. metallo o compensato) a 10 mm alla base della piano di cottura. In tal modo, se ne impedisce l'accesso alla parte inferiore.
Se il piano di lavoro è in legno, verniciare i profili di taglio con una colla speciale. Ciò serve a proteggerli dal vapore e alla condensa che potrebbero depositarsi sotto il piano di lavoro.
Installazione dell'apparecchio

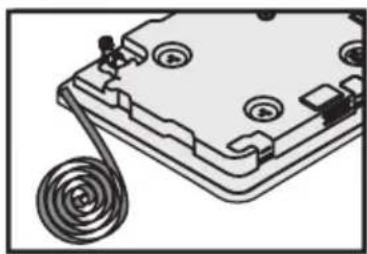

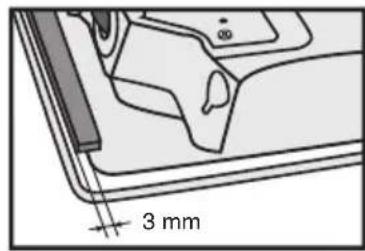

La guarnizione adesiva evita le infiltrazioni. A seconda del modello, i piani di cottura vengono forniti con o除去 guarnizione adesiva. Se non è stata stata applicata in fabbrica, incollare la guarnizione in dotazione sul bordo inferiore del piano di cottura. Fig. 6.

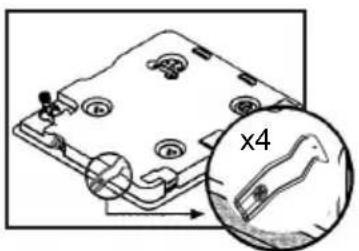

- Estrarre le graffe dal sacchetto in dotazione. Avvitare leggermente le graffe nei fori indicati. Fig. 7.

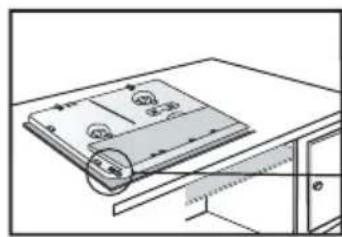

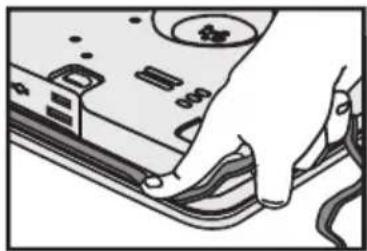

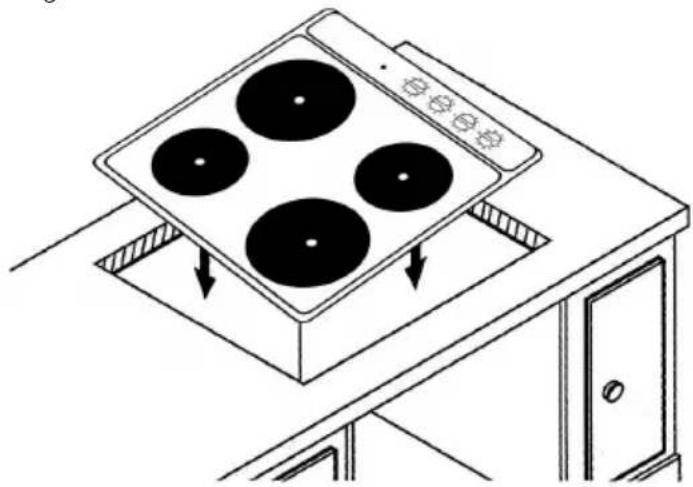

- Inserire il piano di cottura. Premere sulle estremità in modo che il piano di cottura poggi lungo tutto il suo perimetro.Fig. 8. Centrare il piano nella sua sede.
Girare le graffe e stringerle a fondo. Fig. 9.
Connessione elettrica
- Verificare, sulla targa d'identificazione, che la tensione e la potenza dell'apparecchio siano compatibili con l'installazione elettrica.
I pianidi cottura vengono forniti con un cavo di alimentazione con oswana spina.
Gli apparecchi muniti di spina devono essere collegati soltanto a cassette con presa di terra debitamente installata.
- Prevedere un interrottore onnipolare con aperture di contatto di almeno 3mm (tranne che per i collegamenti a spina, se la presa è accessibile dall'utente).
- Questo appearecchio è del tipo "Y": Il cavo di ingressso non può essereambiato dall'utente ma solo dall'Assistenza Tecnica. Rispetto la sezione minima e il tipo di cavo.

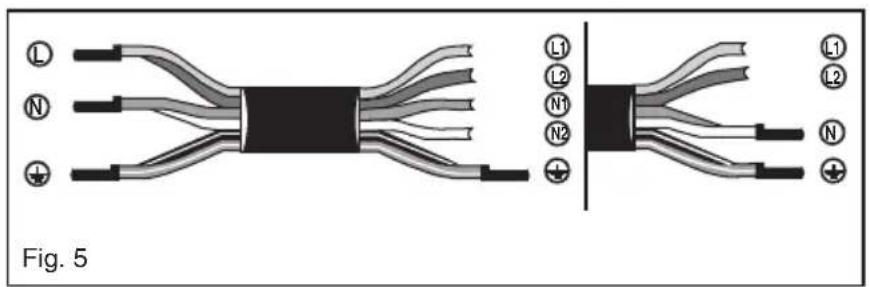

- Il piano di cottura dispone di un cavo elettrico di silicone (6 × 1,5 ~mm^2) , adatto a collegamenti bifase da 220 - 230 ~V . Per altri tipi di collegamenti, consultare la fig. 5.
Per sicurezza, la presa di terra deve essere la prima a essere collegata e l'ultima a essere scollegata.
Smontaggio del piano di cottura:
Scollegare l'apparecchio alla presa elettrica.
- Svitare le graffe e seguire, in modo inverso, la procedura di montaggio.
