MANUALE UTENTE RM 8401 DOMETIC
Frigorifero ad assorbimento
Istruzioni per l'usolndicazioni di montaggio
ENGLISH
Domatice e un fornitore attento alla clientela, ed è I'azienda leader a livello mondiale nella fornitura di prodotti per il tempo libero nei mercati dei caravan, motorhome, industria automatistica, veicoli industriali e imbarcazioni da diporto.
Fomiamo sa le industrie di primo impianto sua i canali di accessoristica con una gamma completa di condizionatori d'aria, frigoriferi, verande, cucine, sanitari, illuminazione, equipaggiamenti elettronici e di potenza mobili, soluzioni per il comfort e la sicurezza, finestre, porte ed altre attrezzature per renderere il tempo libero più confortevole quando ci si trovato lontano da casa.
Il Gruppo Dometic fornisce una vasta gamma di equipaggiamento per officine di assistenza e manutenzione di condizionatori.
Il Gruppo Domatico offre anche frigoriferi per usi specifici:per stanze di hotel, uffici, conservazione di prodotti medicali e vini.
I nostri prodotti sono venduti in quasi 100 nazioni e sono prodotti principalmente in fabbriche di notre proprieta' dislocate in tutto il mondo.
Istruzioni per l'uso
Frigorifero ad assorbimento per veicoli camper
RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555
RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501
RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500
RMSL 8501 RMSL 8505
Per la vostra sicurezza
AVERTIMENO!
Il presente apparecchio non può essere utilizzato da bambini (dagli 8 anni in su) né da persone con disponità fisiche, sensoriali o mentali ridotte o con inadeguata esperienza e/o inadequate conoscenze, che non siano sottoposti a supervisione o che non siano stati adeguatamente istruitti per un uso sicuro dell'apparecchio e che non abbiamo compreso i pericoli derivanti da tale uso. I bambini non devono giocare con l'apparecchio. La pulizia e le operazioni di manutenzione da parte dell'utente non devono essere effettuate da bambini qualora questi non siano sorvegliati.
PERICOLO!
Non usare mai una fiamma viva per contrallare se le parti e le condutture che trasportano il gas non hanno delle perdite! Vi è rischio d'incendio ed esplosione.
AVERTIMENO!
Il funzionamento dell'apparecchio a gas non è permesso
■ presso i distributori di carburanti
sui tragetti e su treni auto accompag-nate
durante il trasporto della roulotte/camper con un carro attrezzi o un veicolo ditrasporto. Vi è pericolod'incendio!
Spagnere l'apparecchio.
E essenziale che la pressione operativa del riduttore di pressione dell'impianto a gas corrisponda a quantoindicato sulla targhetto del frigorifero.
Qualora i valori fosso rero differenti, l'apparecchio potrebbe danneggiarsi e si potrebbe verificare una situazione di pericolo.
Il frigorifero non è stato ideato per la conservazione conforme di medicinali. Fate attenzione alleindicazioni nel foglietto illustrativo dei medicinali.
Abbandonare immediatamente il locale non appena si sente odore di ammoniaca. Spagnere prima l'apparecchio.
Non apriere mai il gruppo refrigeratore ad assorbimento! E ad alta pressione.
Vi è pericolodi ferimento!
Lavori su impianti a gas, impianti di gas di scarico ed elettrici devono essere effettuati solo da personale di servizio autorizzato. Con provvedimenti non conformi alla perfetta regola d'arte possono risultare gravi danni a persona e/ o a cose.
AVERTIMENO!
Proteggere i bambini :
Quando il frigorifero viene rottamato, rimuovere tutti gli sportelli e lasciare i ripiani all'interno. Questa operazione ne impedira la chiusura accidentale e il rischio soffocamento.
Produzione di cubetti di ghiaccio :
Usare solo acqua potabile!
ATTENZIONE!
Durante il funzionamento, il gruppo frigorifero si scalda molto. Quando si rimuovono le grate di aerazione, evitare il contatto con le parti che conduccono calore.
Se la linea di allacciamento è danneggiata, deve essere sostituita dall'assistenza clienti Domatico o da personale specializzato e qualificato al fine di evitare pericolli.
Chiudere e bloccare assolutamente lo sportello del frigorifero!
ATTENZIONE!
Rimuovere le batterie scariche.
Sostituire completamente le batterie.
Non mescolare tipologie diverse di batterie.
Rispettare la polarità!
Non collegare le batterie non ricaricabili ad un caricabatteria.
Rimuovere le batterie ricaricabili dal vano batterie prima di ricaricarle.
Evitare i cortocircuiti sui contatti del vano batterie!
Rimuovere le batterie dall'apposto vano se il frigorifero non verrà utilizzato per lungo tempo.
Operazione con 230V~:
Selezionale questa modalità operativa solamente se l'alimentazione di tensione del collegamento elettrico corrisponde al valore indicato sulla targhetta. In caso di valori divergenti è possibile danneggiare l'apparecchio!
Sbrinamento:
Lo strato di ghiaccio non deve mai essere rimioso con la forza e il processo di sbrinamento non deve essere accelerato usinga sorgente di calore!
Pulizia del veicolo:
Quando si pulisce il veicolo, nell'area circostante le grate di aerazione non utilizzare idropulitrici ad alta pressione.
Summario
1.0 Generalità 6
1.1 Introduzione 6
1.2 Avvertenze relative a queste istruzioni per l'uso 6
1.3 Tutela dei diritti d'autore 6
1.4 Spiegazione dei significi utilizzati 6
1.5 Garanzia 7
1.6 Limitazione della responsabilità 7
1.7 Servizio Clienti 7
1.8 Pezzi di ricambio 7
1.9 Consigli sull'ambiente 8
1.9.1 Rottamazione 8
1.9.2 Consiglio sul risparmio energetico 8
1.10 Dichiarazione di conformità 8
2.0 Norme di sicurezza 9
2.1 Uso conforme alle norme 9
2.2 Responsabilità dell'utente 9
2.3 Protezione dei bambini per lo smaltimento dell'apparecchio 9
2.4 Lavori e controlli sul frigorifero 9
2.5 Informazioni sul refrigerante 10
2.6 Apparecchi con comandi elettronici (MES/AES) 10
2.7 Funzionamento del frigorifero a gas 10
2.8 Norme di sicurezza per conservare i prodotti alimentari 11

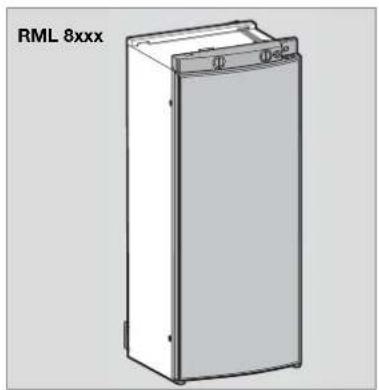

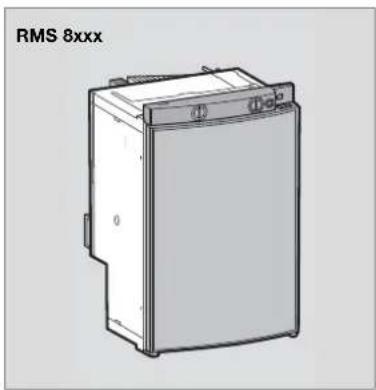

3.0 Descrizione del modello 12

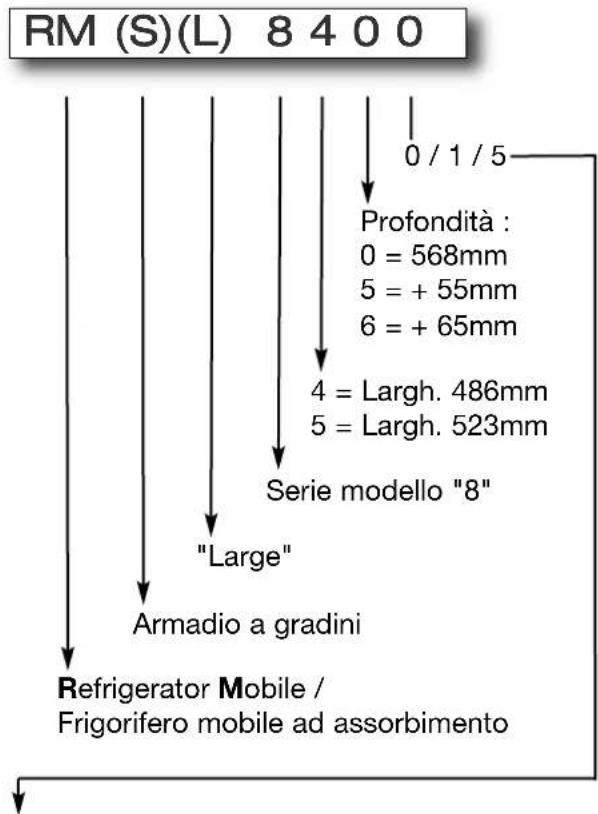

3.1 Nome del modello 12

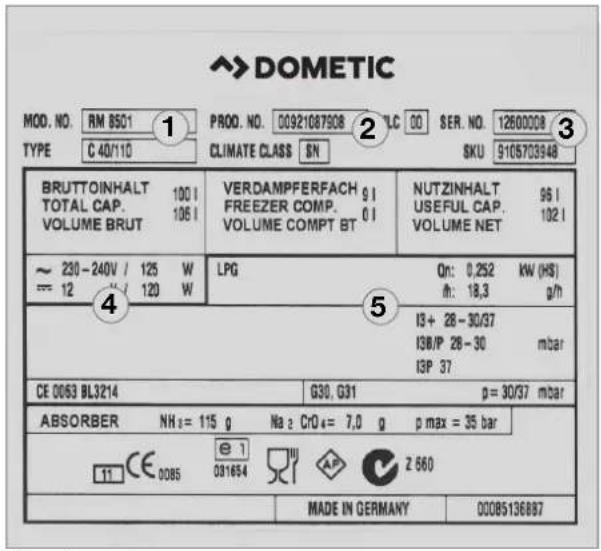

3.2 Targhetta indicatrice del frigorifero 12

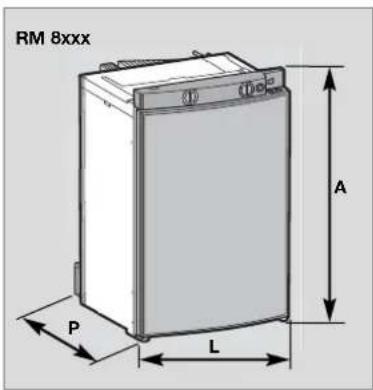

3.3 Dati tecnici 13

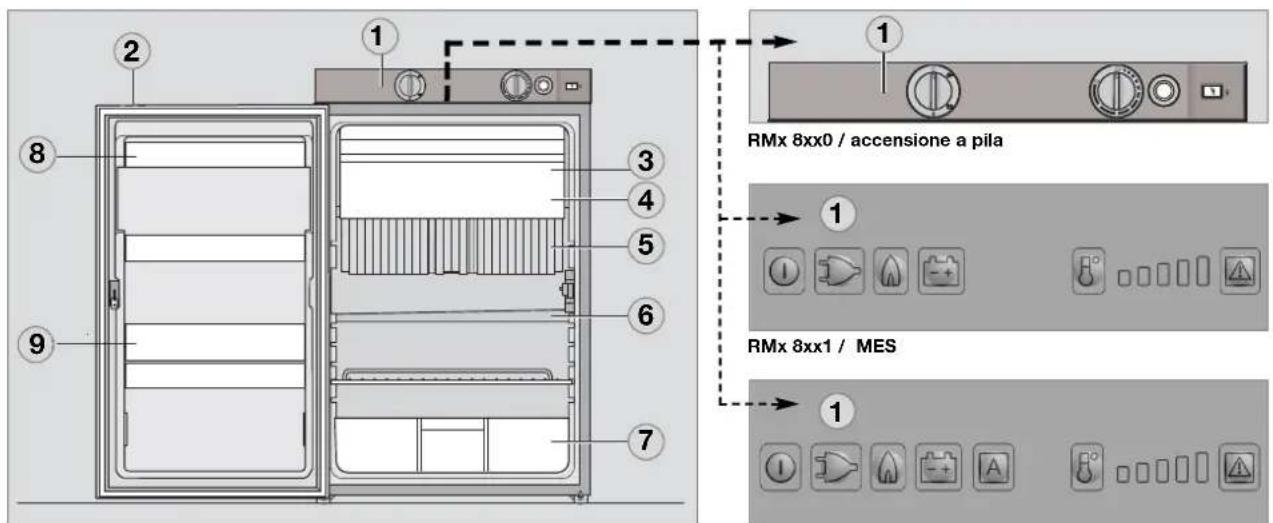

3.4 Spiegazione del frigorifero 14
4.0 Funzionamento del frigorifero 15
4.1 Pulizia 15
4.2 Manutenzione 15

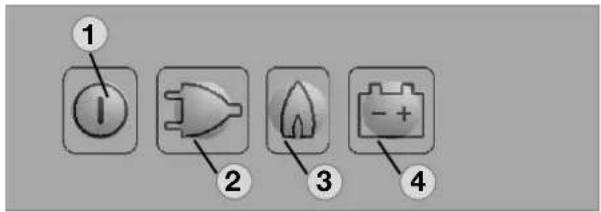

4.3 Funzionamento con corrente elettrica 15
4.5 Spiegazione degli elementi di lavoro 16
4.6 Modelli RM 8xx0 17
4.6.1 Funzionamento con corrente elettrica 17

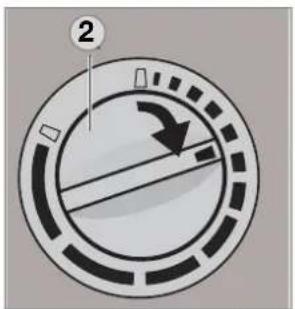

4.6.2 Funzionamento a gas 18

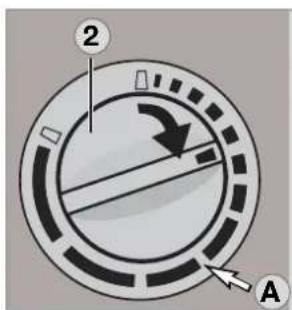

4.6.3 Regolazione della temperatura nel vano frigorifero 18
4.7 Modelli RM 8xx1 19
4.7.1 Funzionamento con corrente elettrica 19
4.7.2 Funzionamento a gas 19
4.7.3 Regolazione della temperatura nel vano frigorifero 19
4.8 Modelli RM 8xx5 19
4.8.1 Funzionamento manuale 19

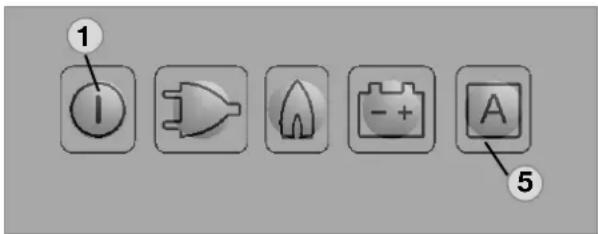

4.8.2 Funzionamento automatico 20
4.8.3 Regolazione della temperatura nel vano frigorifero 20
4.8.4 Riformamento di carburante durante il funzionamento in modalità automatica 20
4.8.5 Funzioni supplementari (MES e AES) 20

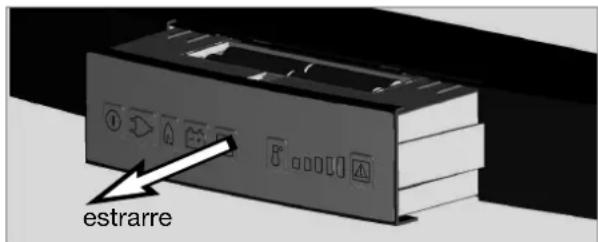

4.9 Funzionamento autonomo a gas e scomparto batterie opzionale 21
4.9.1 Inserire/Sostituire le batterie 21
4.10 Bloccaggio porta 22
4.10.1 Bloccare e allentare il chiavistello della porta quando il veicolo rimane inutilizzato 22
4.11 Illuminazione 22

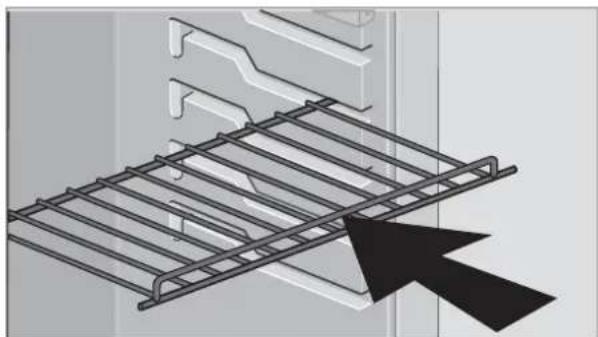

4.12 Sistemare i ripiani 22

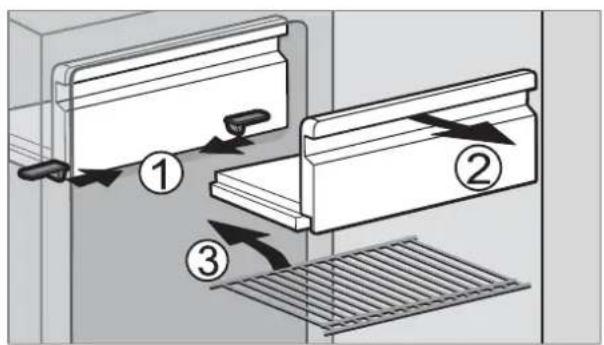

4.13 Scomparto surgelati estraibile 23
4.14 Sostituzione della pila dell'acceditore 23

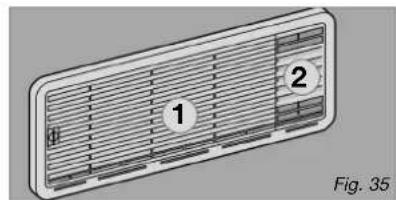

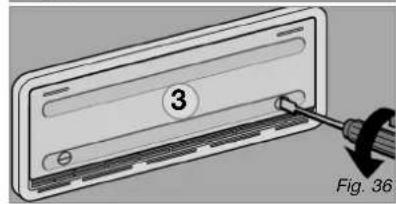

4.15 Funzionamento a temperature esterneasse 23
4.16 Sistemazione degli alimenti in frigorifero e preparazione dei cubetti di ghiaccio 24
4.16.1 Conservare glialimentnelvano frigorifero 24
4.16.2 Conservazione di alimenti nel comparto del congelatore 24

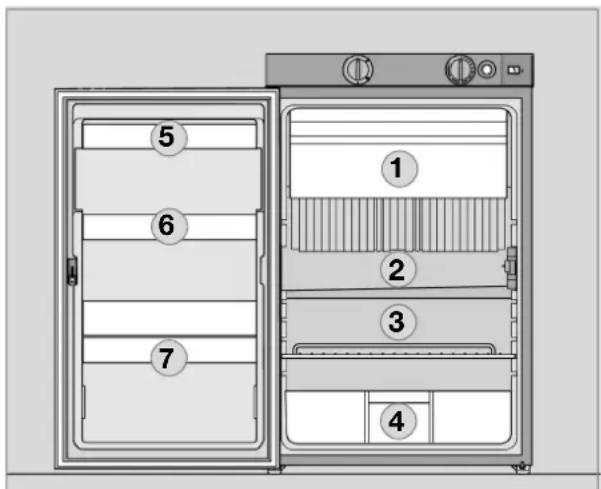

4.16.3 Scomparti frigorifero 24
4.16.4 Produzione di cubetti di ghiaccio 25
4.17 Messa fuori servizio 25
4.18 Sbrinamento 25
4.19 Sostituzione della placca decorativa 26
4.20 Risoluzione dei disfunzioni 27
4.21 Indicazioni sulla segnalazione e la correzione di guasti 28
4.21.1 Indicazioni dello stato 28

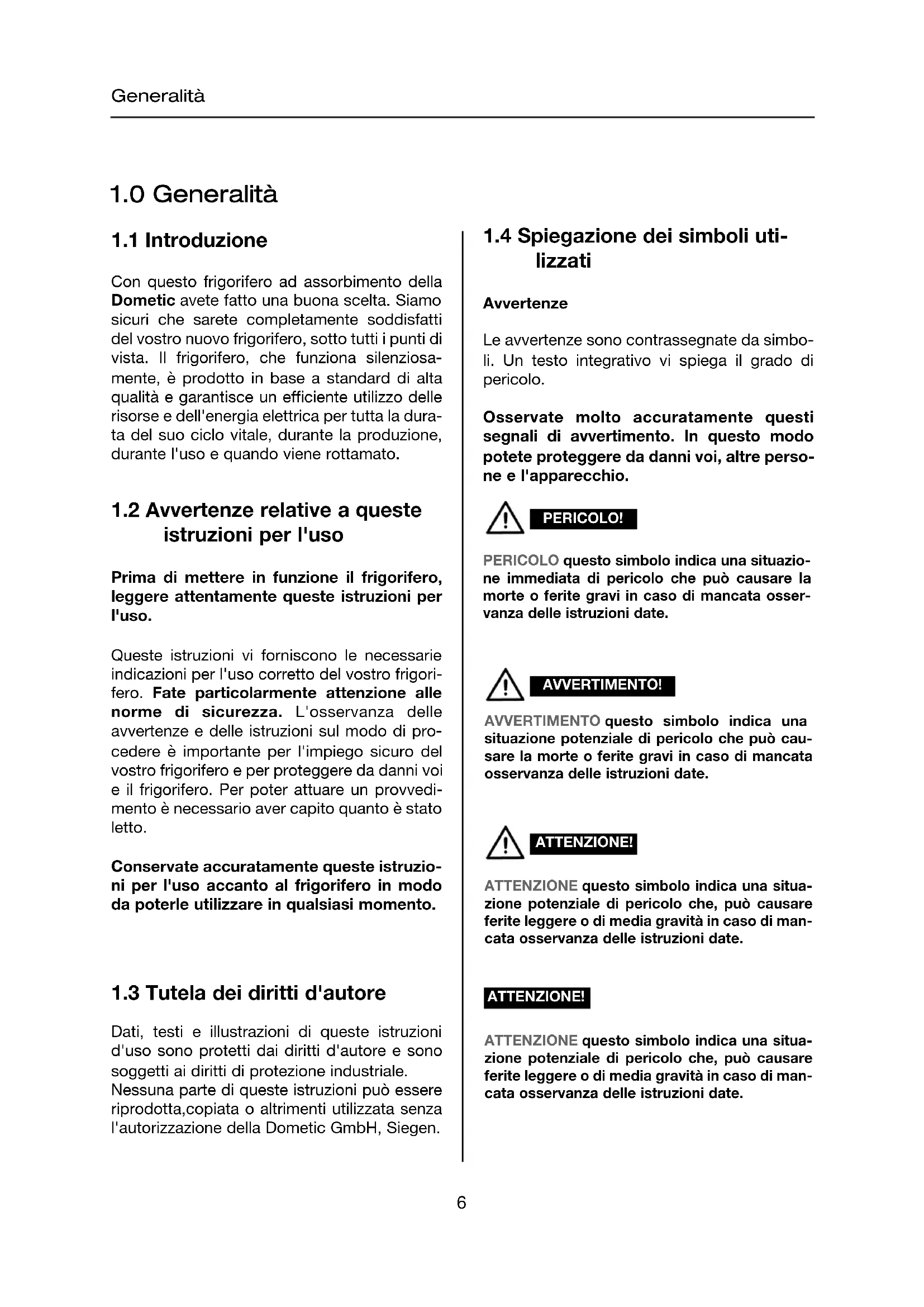

1.0 Generalità
1.1 Introduzione
Con quello frigorifero ad assorbimento della Domatic avete fatto una Buona scelta. Siamo sicuri che sarete completamente soddisfatti del vostro nuovo frigorifero, sotto tutti i punti di vista. Il frigorifero, che funziona silenzioso,mente, è prodotto in base a standard di alta qualità e garantisce un efficiente utilizzo delle risorse e dell'energia elettrica per tutte la durata del suo ciclo vitale, durante la produzione, durante l'uso e quando viene rottamato.
1.2 Avvertenze relative a queste istruzioni per l'uso
Prima diMETTEREinfunzioneilfrigorifero, leggereattentamentequesteistruzioni per l'uso.
Queste istruzioni vi forniscono le necessarie indicazioni per l'uso corretto del vostro frigorifero. Fate particolarmente attenzione alle norme di sicurezza. L'osservanza delle avventenze e delle istruzioni sul modo di procedere è importante per l'impiego sicuro del vostro frigorifero e per proteggere da danni voie e il frigorifero. Per poter attuire un provvedimento è necessario aver capito quando è stato letto.
Conservate accuramente queste istruzioni per l'uso accanto al frigorifero in modo da poterle utilizzato in qualsiasi momento.
1.3 Tutela dei diritti d'autore
Dati, testi e illustrazioni di queste istruzioni d'uso sono protetti dai diritti d'autore e sono soggetti ai diritti di protezione industriale.
Nessuna parte di queste istruzioni cui èssere riprodotta, copiata o altrimenti utilizzata sulla autorizzazione della Domatic GmbH, Siegen.
1.4 Spiegazione dei symboli utilizzati
Avvertenze
Le avventenze sono contrassegnate da simbolii. Un testo integrativo vi spiega il grado di pericolo.
Osservate molto accuramente questi segnali di avvertimento. In quello modo potete proteggere da danni voi, altre persona e l'apparecchio.
PERICOLO!
PERICOLO questo significato indica una situazione immediata di pericolò che può causare la morte o ferite gravi in caso di mancata osservanza delle istruzioni date.
AVERTIMENO!
AVVERTIMENO quello significato indica una situazione potenziale di pericolo che cui cassetare la morte o ferite gravi in caso di mancata osservanza delle istruzioni date.
ATTENZIONE!
ATTENZIONE Anything significano, in particolarità, è il bisoglio di un'attitudazione. Il bisoglio è il signale della pericolo che si raccade con l'oreghe e la spongia.
ATTENZIONE!
INFORMAZIONE questo significato vi fornisce ulteriori e utili indicatori sul modo di procedere con il vosto frigorifero.
Indicazione per l'ambiente
INDICAZIONE PER L'AMBIENTE quello simbolo vi fornisce indicazioni utili sul risparmio di energia e lo smaltimento dell'apparecchio.
1.5 Garanzia
I termini di garanzia sono in conformità con la direttiva comunitaria 44/1999/CE e le normali condizioni applicabili per le nazioni in questione. In caso di garanzia, rivolgersi al proprio rivenditore.
Eventuali danni causati da uso improprio non sono coperti alla garanzia. Qualsiasi modifica all'apparecchio o l'uso di pezzi di ricambio non originali Domatic nonché l'inosservanza delle garanzia istruzioni di installmente e d'uso rende nulla la garanzia ed esonera da ogniresponsabilità.
1.6 Limitazione della responsabilità
Tutti i dati e leindicazioni di queste istruzioni per l'uso sono stati stabiliti tenendo conte delle norme e delle disposizioni in vigore, nonché secondo lo stato dell'arte. La Domatici riserva di apportare in qualsiaso momento delle modifiche sul prodotto che siano opportune per migliorare sua il prodotto stesso che la sicurezza.
La Dometic non assume nessuna responsabilita nel caso di:
mancata osservanza delle istruzioni per l'uso,
impiego non conforme alle norme,
uso di pezzi di ricambio non originali,
modifiche e interventi sull'apparecchio
1.7 Servizio Clienti
Potete trovare i numero di Telefono dei centri di Servizio Assistenza autorizzati sull'opuscolo EuroService Network accluso ad agli frigori-fero. Anche in Internet potete trovare il centro di Servizio Assistenza più vicino cliccando su www.dometic.com.
Quando si contatta il Servizio clienti,indicare il modello, il numero di prodotto e il numero di seriée, insieme al codice MLC, se applicabile. Queste informazioni si trovano sulla targhetta dei dati all'interno del frigorifero. Vi raccomandiamo di riportare quosti dati nel Campo previsto sul frontespizio di queste istruzioni.
1.8 Pezzi di ricambio
I pezzi di ricambio possono essere ordinati in tutte Europa tramite il centro di Servizio clienti.
Se vi rivolgete al Call Center vogliate sempre indicare il modello e il numero del prodotto! Queste informazioni si trovano sulla targhetta dei dati all'interno del frigorifero.
1.9 Consigli sull'ambiente
L'ammoniaca (un composto naturale di idrogeno e azoto) è usata nell'unità di raffreddamento come refrigerante. Il ciclopentano, non dannoso per l'ozono, è usato come propellen-te per la produzione della schiuma di isolamento PU.
1.9.1 Rottamazione
Per far in modo che i materiali riciclabili siano riutilizzati, gli stessi dovrebbero essere inviati al centro di raccolta locale. L'apparecchio dovrebbe esseretrasferitoauna azienda specializzata nell'eliminazione dei rifiuti, in modo che i componenti riciclabili siano riutilizzati e gli altri componenti siano eliminati secondo le leggi vigenti.Per l'eliminazione in modo ecologico del refrigerante da tutte le unita del frigorifero di assorbimento,deve essere usato un adeguato impianto di eliminazione.
Non gettate le batterie tra i rifiuti domestici.
Consegnate le batterie consummate a un rivenditore o ad un centro di raccolta.
1.9.2 Consigli sul risparmio energetico
Ad una temperatura ambiente media di circa 25^ , è sufficiente regolare il termostato ad un valore medio per far funzionare correttamente il frigorifero.
Se possibile, conservare sempre gli alimenti raffreddati e confezionati.
Non esporre il frigorifero alla luce diretta del sole o ad altre fonti di calore (ad es. riscaldamento).
Garantire la libera circolazione dell'aria del gruppo frigorifero
Sistemare i ripiani nel vano frigorifero in maniera uniforme per ottener il massimo rendimento energetico.
Non riempireccessivamenteiripiani ecassetti per consentireuna corretta circola-zione dell'aria all'interno.
Lasciare dello spazio libero (circa 10 mm) tra i prodotti refrigerati e l'evaporatore posteriore ("alette di raffreddamento").
Sbrinare il frigo con regolarità fa risparmiare energia (consultare il cap. Sbrinamento).
- Quando si preleva un alimento, après solo brevemente la porta del frigorifero.
- Mettere il frigorifero in funzione 12 ore prima di utilizzato.
Potete richiedere la dichiarazione di conformitàanche direttamente a Dometic GmbH, Siegen.
2.0 Norme di sicurezza
Il frigorifero a progettato per l'installazione su veicoli quali caravan o camper. L'apparecchio è stato certificato per quello uso in base alla Direttiva UE sul gas.
Utilizzate il frigorifero esclusivamente per raffreddare e immagazzinare generi alimentari.
AVERTIMENO!
Il frigorifero non è stato ideato per la conservazione conforme di medicinali.
Fate attenzione alleindicazioni nel foglieto illustrativo dei medicinali.
2.2 Responsabilità dell'utente
Le personne cheutilizzano il frigorifero devono avere dimestichezza con l'uso dello stesso e conoscere le avvertenze di queste istruzioni d'uso.
Il presente apparecchio non può essere utilizzato da bambini (dagli 8 anni in su) né da persone con disponà fisiche, sensoriali o mentali ridotte o con inadeguata esperienza e/o inadequate consocenze, che non siano sottoposti a supervisione o che non siano stati adeguatamente istruiiti per un uso sicuro dell'apparecchio e che non abbiamo compreso i pericoli derivanti da tale uso. I bambini non devono giocare con l'apparecchio. La pulizia e le operazioni di manutenzione da parte dell'utente non devono essere effettuate da bambini qualoraquestionnon siano sorvegliati.
[EN 60335-2-24, 7.12]
2.3 Proteggere i bambini dopo lo smaltimento dell'apparecchio
AVERTIMENO!
Quando il frigorifero viene rottamato, rimuovere tutti gli sportelli e lasciare i ripiani all'interno. Questa operazione ne impedirà la chiusura accidentale e il rischio soffocamento.
2.4 Lavori e controli sul frigorifero
AVERTIMENO!
Lavori su impianti a gas, impianti di gas di scarico ed elettrici devono essere effettuati solo da personale di servizio autorizzato. Con provvedimenti non conformi alla perfetta regola d'arte possono risultare gravi danni a persona e/ o a cose.
PERICOLO!
Non usare mai una fiamma viva per contrallare se le parti e le condutture che trasportano il gas non hanno delle perdite! Vi è rischio d'incendio ed esplosione.
AVERTIMENO!
Non aprire mai il gruppo refrigeratore ad assorbimento! ð ad alta pressione.
Vi è pericolodi ferimento!
Il refrigerante usato è l'ammoniaca.
Questa sostenza è un composto naturale usatoancheprodotto dipulizia per la casa (1litro di Salmiakper la pulizia contiene fino a 200 grammi di ammoniaca-circa il doppio della quantità usata nel frigorifero).Il sodio cromato vieneutilizzato per proteggere alla corrosione (1,8%) sul peso del solvente).
Se si sente odore di ammoniaca :
AVERTIMENO!
Spagnere l'apparecchio.
Aprière toutes le porte e finestre per consentire l'airazione.
Abbandonare il locale.
Contattare il centro autorizzato di Servizio clienti Domatic.
2.6 Apparecchi con comandi elettronici (MES/AES)
Un cosiddettoistema di gestione batterie è spesso utilizzato dai fabbricanti del veicolo per fornire la tensione continua alla roulotte.
Se il complesso autovettura-roulotte resta con il motore spento per più di 30 minuti, il sistema di gestione batterie spegne automaticamente l'alimentazione del positivo permanente della roulotte (per impedire che la batteria si scarichi). I frigoriferi con elettronica di controllo (MES/AES) sono quindi fuori servizio.
Verificate che il veicolo trainante disponga di un sistema di gestione batterie.
Per il funzionamento dei frigoriferi dotati di MES/AES deve essere assicurata un'alimentazione di tensione continua 12V.
2.7 Funzionamento del frigorifero a gas
E essenziale che la pressione operativa del riduttore di pressione dell'impianto a gas corrisponda a quanto indicate sulla targhetta del frigorifero. Confrontare i dati della pressione operativa dichiarati sulla targhetta con i dati presenti sul monitor circa la pressione della bombola del gas liquido.
Tutti i frigoriferi Domatic sono equipaggiati per la pressione di esercizio di 30 mbar. Per un collegamento ad un impianto di 50 mbar, utilizzare il regolatore della pressione all'entrata Truma VDR 50/30.
AVERTIMENO!
Il funzionamento dell'apparecchio a gas non è permesso
■ presso i distributori di carburanti
sui traghetti e su treni auto accompagnate
- durante il trasporto della roulotte/camper con un carro attrezzi o un veicolo di trasporto.
Vi è pericolò d'incendio!
Spagnere I'apparecchio.
Se si sente odore di gas :
Aprière toutes le finestre e uscire dal locale.
Non accendere nessun dispositivo elettrico ed evitare l'utilizzo di fiamme.
Chiudere la valvola della bombola a gas e lasciarla chiusa fino a risoluzione del problema.
■ Consultare il personale specializzato* autorizzato.
- personale specializzato autorizzato
Le persone specializzate autorizzate sono esperti riconosciuti per i loro studi e le loro conoscenze che garantiscono un controllo a regola d'arte e sicuro.
2.8 Norme di sicurezza per conservare i prodotti alimentari
Qualsiasi tipo di frigorifero non è in grado di migliorare la qualità degli alimenti, ma può al massimo conservare per un breve periodo di tempo la qualità al momento della collocazione.
Tenere in considerazione le seguenti condizioni particolari per la conservazione degli alimenti in un frigorifero installato su un veicolo :
- Variazione delle condizioni climatiche, come p. es. variazioni di temperatura.
- Temperatura interna elevata, se il veicolo è chiuso e parcheggiato ed è esesto ai raggi del sole (possibile temperatura fino a 50^ ).
■ Frigorifero installato dietro ad un finestrino ed esesto direttamente al sole.
Gli alimenti sono stati riposti troppo presto dato la messa in funzione dell'apparecchio.
- Uso del frigorifero durante il viaggio con una fonte di energia di 12V-CC.

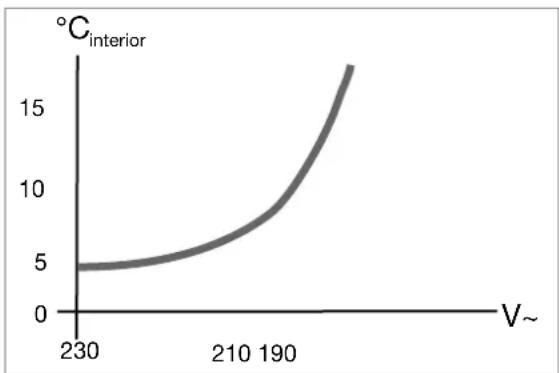

- Oscillazioni dell'alimentazione di tensione in caso di veicolo fermo con energia para a 230V
Schema
Con queste condizioni particolari il frigoriferon non cui garantire la temperatura necessaria per alimenti rapidamente deperibili.
Fanno parte delle merci rapidamente deperibili: tutti i prodotti con data di scadenza riportata e temperature di conservazione minima di +4^ o inferiore, in particolare carne, pollame, pesce, salumi, cibi pronti.
Conservare i prodotti alimentari :
- Confezionare separatamente i prodotti crudi e quelli cotti (per es. contentori, pellecola d'alluminio o simili).
Togliere il sovra-imballaggio delle confezioni singole sostanto se tutti i dati necessari, come ad esempio la data di scadenza, sono indicati anche nelle singole confezioni.
Osservare leindicazioni e le avventenzerelative alla data di scadenza indicate sulleconfezioni.
Non lasciare troppo a lungo fuori dal frigorifero gli alimenti raffreddati.
Porre in evidenza gli alimenti con la data di scadenza più ravvicinata.
- Riavolgere nella confezione i resti dei cibi e consumarli il più in fretta possibile.
Lavare le mani, prima e dopo aver toccatogli alimenti.
Pulire l'interno del frigorifero ad intervalli regolari. Osservare la sezione Pulizia in queste istruzioni.
Le condizioni ambientali influiscono sul rendimento del gruppo. Selezionare la posizione centrale della gamma di temperatura ambiente tra +15^ C e +25^ C (confr. Regolazione della temperature nel vano frigorifero). In tal modo il gruppo funzione nel Campo di rendimento ottimale.
I frigoriferi DOMETIC funzionano secondo il principio dell'assorbimento. A causa della sua caratteristica fisica, un sistema di assorbimento reagisce lentamente a variazioni del termoregolatore, alla perdita di freddo quando si apree la porta o si ripongono i cibi. Gli appearecchi apparpengono alla classe clima SN in conformità a EN / ISO 7371 nella gamma di temperatura ambiente da +10^ C a +32^ C.
Montare le protezioni invernali se, in presenza di basse temperature esterne, si rileva una perdita della potenza frigorifera (vedere Funzionamento a temperature esterne basse). Con temperature ambiente superori a +32^ per un lungo periodo di tempo, è opportuno installare un ventilatore supplementare Domatic (articolo No. 241 2985 -01).
3.0 Descrizione del modello
3.1 Nome del modello
Esembio :
0
Selezione manuale alimentazione + accensione manuale (accenditore a pila)
1
Selezione manuale alimentazione, accensione automatica (MES)
5
Selezione alimentazione automatica e manuale, accensione automatica (AES)
3.2 Targhetto indicatrice del frigorifero
All'internodel frigorifero trovate la targhetta indicatrice.Contiene tutti i dati relativi al frigorifero. Qui potete leggere il nome del modello, il numero del prodotto e il numero di serie. Avete bisogno di questi dati agli volta che vi rivolgete al Servizio Assistenza o per ordinare i pezzi di ricambio.
Esempio
Fig. 1
1Numero di modello
2Numero di prodotto
3 Numerodi series
4 Potenza massima assorbita
5 Pressione del gas
3.3 Dati tecnici
Fig. 2
Fig. 3
Fig. 4
Dati tecnici / modelli con sportello curvo
| Modelo Dimensioni Capacità lordaA x L x P (mm) cProfundità comparto del comparto del Rete/Eatteria in 24 ore ocompr. la porta congelatore concelatorematico | Valori di cotta/gas vuotateper la compagna | Consumo di Peso a piezo- interttielettrica auto- | Accensione | | |
| RMS 8400 | 821x486x568 | 80 / 85 lit. | 8 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 25 kg | ● | |
| RMS 8401 | 821x486x568 | 80 / 85 lit. | 8 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 25 kg | | ● |
| RMS 8405 | 821x486x568 | 80 / 85 lit. | 8 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 25 kg | | ● |
| RM 8400 | 821x486x568 | 90 / 95 lit. | 8 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 27 kg | ● | |
| RM 8401 | 821x486x568 | 90 / 95 lit. | 8 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 27 kg | | ● |
| RM 8405 | 821x486x568 | 90 / 95 lit. | 8 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 27 kg | | ● |
| RMS 8460 | 821x486x633 | 90 / 96 lit. | 11 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | ● | |
| RMS 8461 | 821x486x633 | 90 / 96 lit. | 11 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | | ● |
| RMS 8465 | 821x486x633 | 90 / 96 lit. | 11 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | | ● |
| RMS 8500 | 821x523x568 | 90 / 96 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | ● | |
| RMS 8501 | 821x523x568 | 90 / 96 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | | ● |
| RMS 8505 | 821x523x568 | 90 / 96 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg | | ● |
| RMS 8550 | 821x523x623 | 103/110 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | ● | |
| RMS 8551 | 821x523x623 | 103/110 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | | ● |
| RMS 8555 | 821x523x623 | 103/110 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg | | ● |
| RM 8500 | 821x523x568 | 100/106 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | ● | |
| RM 8501 | 821x523x568 | 100/106 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | | ● |
| RM 8505 | 821x523x568 | 100/106 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg | | ● |
| RM 8550 | 821x523x623 | 115/122 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | ● | |
| RM 8551 | 821x523x623 | 115/122 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | | ● |
| RM 8555 | 821x523x623 | 115/122 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg | | ● |
| RML 8550 | 1245x523x625 | 179/189 lit. | 33 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 45 kg | ● | |
| RML 8551 | 1245x523x625 | 179/189 lit. | 33 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 45 kg | | ● |
| RML 8555 | 1245x523x625 | 179/189 lit. | 33 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 45 kg | | ● |
| RMSL 8500 | 1245x523x568 | 145/155 lit. | 28 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 40 kg | ● | |
| RMSL 8501 | 1245x523x568 | 145/155 lit. | 28 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 40 kg | | ● |
| RMSL 8505 | 1245x523x568 | 145/155 lit. | 28 lit. | 190 W / 170 W | ca.3,2 KWh / 380 g | 40 kg | | ● |
Il produttore si riserva il diritto di apportare modifiche tecniche.
* Il consumo medio è calculato a una temperatura ambiente di 25^ in conformità allo standard ISO.
Dati tecnici / modelli con sportello piano
| Modelo Dimensione | ioni Capacità lordaA x L x P (mm) | on/senza connessione elettricità/gas vuoto parto del comparto del Rete/Batteria in 24 ore.compr. la porta | Valori di piesso- interr. | Consumo di Peso a auto- | Accensione | |
| Profondità comcompr. la porta | congelatore | congelatore matico | eltrica auto- | |
| RMS 8500 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg |
| RMS 8501 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg |
| RMS 8505 | 821x523x541 | 86 / 92 lit. | 9 lit. | 125 W / 120 W | ca.2,5 KWh / 270 g | 26 kg |
| RMS 8550 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg |
| RMS 8551 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg |
| RMS 8555 | 821x523x596 | 99 / 106 lit. | 12 lit. | 125 W / 120 W | ca.2,6 KWh / 270 g | 27 kg |
| RM 8500 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg |
| RM 8501 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg |
| RM 8505 | 821x523x541 | 96 / 102 lit. | 9 lit. | 135 W / 130 W | ca.2,4 KWh / 270 g | 28 kg |
| RM 8550 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg |
| RM 8551 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg |
| RM 8555 | 821x523x596 | 111 /118 lit. | 12 lit. | 135 W / 130 W | ca.2,6 KWh / 270 g | 30 kg |
3.4 Spiegazione del frigorifero
Fig. 5
Elementi di lavoro
2 Tasto per bloccaggio porta
3 Scomparto surgelati (estraibile)
4 Ripiano a griglia (opzionale, inseribile togliendo lo scomparto surgelati)
5 Evaporatore per vano frigorifero
Canale di scarico dell'acqua di condensa
7 Vassoio portaverdura
Balconcino superiore con coperchio, possibilità di insere il ripiano per le uova opzionale
9 Balconcino inferiore portabottiglie
4.0 Funzionamento del frigorifero
Questo frigorifero può funzionare con tre tipi di alimentazione.
Tensione di rete (230V)
Tensione continua (12V)
Gas (gas liquido propano / butano)
Il tipo di alimentazione desiderato è selezionato while the modelli con dispositivo di accensione a batteria) oppure il tasto di alimentazione (MES, AES).Gli appearecchi con l'impostazione automatica dell'alimentazione AES) dispongonoanche della funzione supplementare "automatica". Ilsysteme elettronico AES selezione automaticamente la migliorhe fonte di energia in qualsiast momento.
- Alla prima accensione dell'apparecchio potrebbe prodursi un odore particolare, che scomparirà dopo quello ora. Aerare bene il locale prima di soggiornarvi.
Posizione il veicolo in orizzontale, sopruttutto al momento della messa in funzione e del caricamento prima di iniziare il viaggio.
Il gruppo frigorifero è silenzioso.
Il freezer dovrebbe raffreddarsi dopo circa un'ora, perché il frigorifero raggiunge la temperatura d'esercizio dopo alcune ore.
4.1 Pulizia
Prima diMETTEREinfunzioneilfrigorifero siraccomanda dipulire l'apparecchio all'interno e di ripetere tale operatione regolarmente.
Usare un panno soffice e acqua tiepida con un detergente delicato.
Poi risciacquare l'apparecchio con acqua pulita e asciugarlo con cura.
Tenere il canale di scarico dell'acqua di condensa libero da depositi.
Per evitare l'alterazione dei materiali non usare sapone, prodotti di pulizia abrasivi, o contenti soda. Fare in modo che la guarnizione dello sportello non venga a contatto con olio o grasso.
4.2 Manutenzione
In conformità alle norme applicabili, si fa notare che l'impianto a gas e i condotti del gas di scarico adesso collegati devono essere sottomosti da parte di un esperto autorizzato ad un controllo relativivo all'adempimento della norma europea EN 1949 prima di essere usati per la primaolta e in seguito agli 2 anni. Dopo il controllo, delve essere redatto un certificato. E responsabilità dell'utente assicurare che il controllo venga eseguito.
Il bruciatore del gas deve essere pulito quando necessario e almeno una volta all'anno. Con l'utilizzo di gasauto (serba-toio o bombole ricaricabili) si riduce l'intervallo di manutenzione ad agli sei mesi o tre mesi.
Conservare i documenti comprovanti le manutenzioni effettuate sul frigorifero.
Lavori su impianti a gas ed elettrici devono essere effettuati solo da personale autorizzato.
Si consiglia di far eseguire quello lavori da un Centro Servizio clienti autorizzato.
Si consiglia la manutenzione dopo che il veicolo è stato fermo per lunghi periodi. Rivolgersi al nostro Servizio Clienti.
4.3 Funzionamento con corrente elettrica
Tensione di batteria (di bordo) (12V-)
ATTENZIONE!
Per evitare che la batteria di bordo si scarichi impostare su alimentazione a 12V solamente a motore acceso.
Tensione di rete (230V)
ATTENZIONE!
Selezionare questa modalità operativa solamente se l'alimentazione di tensione del collegamento elettrico corrisponde al valore indicato sulla targhetta. In caso di valori divergenti è possible danneggiare l'apparecchio!
Il frigorifero deve essere alimentato da gas liquido (propano, butano - ma niente metano, o gas di città).
Se si utilizza il gasauto bisogna tenere presente che, a causa del tipo di combustione del gas, il bruciatore delve essere pulito più spesso (si consiglia due o tre volte l'anno).
In Europa il funzionamento a gas durante la marcia è permesso se l'installazione del gas sul veicolo è dotata di un tubo flessibile a prova di rottura. Si devono rispetto i regolamenti nazionali del paese in cui ci si trova.
Ad un'altitudine di circa 1000 m s.l.m., quando si accende il gas possono verificar-si dei disturbi condizioni dal fenomeno fisico (non è una disfunzione!).
- Dopo la prima messa in funzione e dopo la sostituzione di una bombola le condutture di gas possono contenere dell'aria. Dopo una breve messa in funzione del frigorifero ed eventualmente di altri appearecchi a gas (per es. il fornello) le condutture del gas devono essere disaerate. Il gas si accende alla rallentamento.
Tutti i frigoriferi, sua con accensione manuale che automatica, sono equipaggiati di unsystema automatico ignifugo, che interrompe automaticamente il flusso del gas circa 30 secondi dopo che la fiamma si spegne.
AVERTIMENO!
L'uso del frigorifero alimentato a gas è assolutamente proibito nelle stazioni di rifornimento!
Prima di mettere in funzione il frigorifero nella modalità a gas:
Apire la valvola della bombola del gas.
Aprière la valvola di sicurezza dell'alimentazione del gas del frigorifero.
4.5 Spiegazione degli elementi di lavoro
AVVISO!
Proseguire con la descrizione relativa al VOSTRO modello.
Selezione manuale dell'alimentazione/accensione manuale, accensione a batteria (RM 8xx0):
1= Contattore / Selettore di alimentazione
2-Termostato
3=Accenditoreabatteria(gas)
4= Indicatore di fiamma (galvanometro)
Fig. 6
Fig. 7
Selezione manuale dell'alimentazione / accensione automatica MES (RM 8xx1) :
Fig. 8
1 = Tasto ON / OFF
2 = Tasto di selezione dell'alimentazione 230V~
3 = Tasto di selezione dell'alimentazione GAS
4 = Tasto di selezione dell'alimentazione 12V-
6 = Tasto livelli temperatura
7 = Indicatore dei livelli della temperatura
8 = LED anomalia/Tasto di reset ANOMALIA GAS
Accensione / Spegnimento
■ Accensione col tasto (1), premere per 2 sec.
Spegnimento col tasto (1), premere per più di 2 secondi
Funzionamento con tensione di rete (230V)
Funzionamento con tensione di batteria (di bordo) (12V-)
■ Selezione "Tensione di batteria" col tasto (4)
Impostazione dei livelli della temperatura col tasto (6)
Funzionamento a GAS
■ Selezione "Gas" col tasto (3)
Impostazione dei livelli della temperatura col tasto (6)
Selezione automatica dell'alimentazione / accensione automatica AES (RM 8xx5) :
Fig. 9
1 = Tasto ON / OFF
2 = Tasto di selezione dell'alimentazione 230V~
3 = Tasto di selezione dell'alimentazione GAS
4 = Tasto di selezione dell'alimentazione 12V
5 = Tasto di selezione "MODALITA AUTOMATICA"
6 = Tasto livelli temperatura
7 = Indicatore dei livelli della temperatura
8 = LED anomalia/Tasto di reset ANOMALIA GAS
Accensione / Spegnimento
Accensione col tasto (1), premere per 2 sec.
Spegnimento col tasto (1), premere per più di 2 secondi
Funzionamento manuale
- Selezione del tipo di alimentazione col tasto (2, 3, 4)
Impostazione dei livelli della temperatura col tasto (6)
Funzionamento automatico
Commutazione su "Modalità automatica" col tasto (5)
Selezione automatica dell'alimentazione (secondo la disponibilità):
1.) Solare (12V-)
2.) 230V
3.) 12V-
4.) Gas liquido
Impostazione dei livelli della temperatura col tasto (6)
4.6 Modelli RM 8xx0
Apparecchi conistema di accensione a pila (selezione manuale dell'alimentazione)
4.6.1 Funzionamento con currente elettrica
Fig. 10
Fig. 11

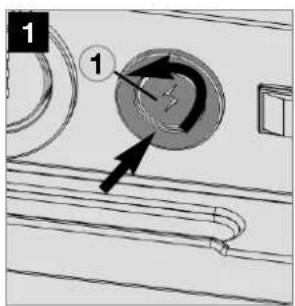

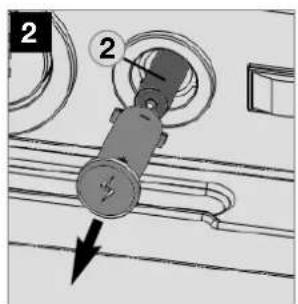

Per mettere in funzione l'apparecchio, ruotare a destra il selettore di alimentazione (1) sulla posizione:
per il funzionamento a 230V
per il funzionamento a 12 V.
4.6.2 Funzionamento a gas
Fig. 12
Fig. 13

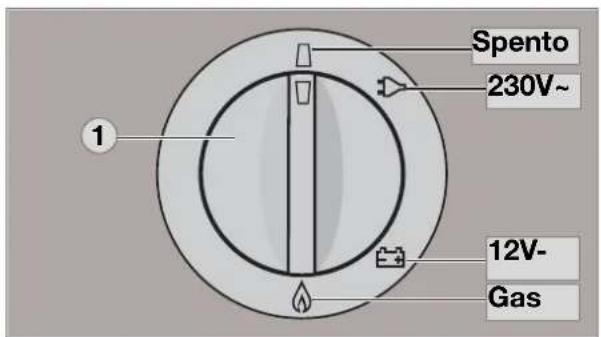

- Mettere il selettore rotante (1) sulla posizione

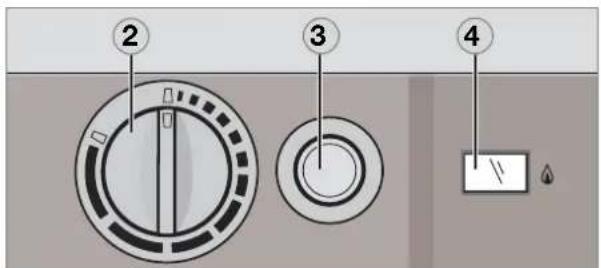

- Ruotare il termostato (2) a destra e premerlo. Tenerlo premuto.
Fig. 14

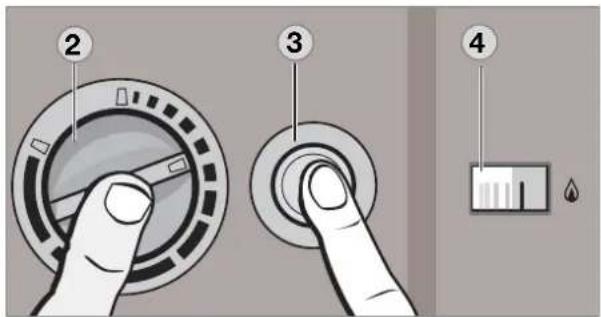

- Infine premere il pulsante di lavoro (3) dell'accensione a pila e tenerlo premuto. L'accensione avviene automaticamente.
- L'indice del galvanometro (4) si sposta nella zona verde quando si accende la fiamma. Il frigorifero è in funzione. Tenere la manopola (2) premuta ancora per circa 15 sec. e poi lasciarla.
4.6.3 Regolazione della temperatura nel vano frigorifero
Fig. 15
Mediente il tasto (2) selezionare la temperatura desiderata nel vano frigorifero.
LaScala comincia con la posizione MIN (trattino sottile = temperature massima) e va bajo alla posizione MAX(trattino piu
Tener presente che i livelli della temperatura non sono assegnati ad un valore di temperatura assoluto.
i
In caso di temperature d'ambiente tra +15^ e +25^ impostare sulla posizione centrale (A). In tal modo il frigorifero avrata una resa ottimale.
Funzionamento a 12V: Il frigorifero funzionaenza controlo termostatico (funzionamento continuo).
4.7 Modelli RM 8xx1
Apparecchi MES (sezione manuale dell'alimentazione)
4.7.1 Funzionamento con corrente elettrica
Fig. 16
Per mettere in funzione l'apparecchio, preme- re il tasto (1) per 2 secondi.
Il frigorifero si avvia con l'ultimo tipo di alimentazione scelto.
Funzionamento a 230V :
Premere il tasto (2) :
Funzionamento a 12V :
Premere il tasto (4) :
4.7.2 Funzionamento a gas
Fig. 17
Funzionamento a gas :
Premere il tasto (3) :
L'accensione avviene automaticamente mediante un dispositivo automatico di accensione.
La fiamma si spegne dopo il raggiungimento della temperatura impostata per il vano frigorifero e si riaccende quando la temperatura del vano frigorifero si rialza. Qualora la fiamma non si accenda dopo il primo tentativo di accensione, il disposizione automatico di accensione ripete l'accensione (per una durata di 30 secondi) due volte con un intervallo di 2 minuti. Se la fiamma alla non si accende, appeare sul display l'indicatore dell'anomalia.
4.7.3 Regolazione della temperatura nel vano frigorifero
Fig. 18
Mediante il tasto (6) selezionare la temperatura desiderata nel vano frigorifero.
LED indicators (7) correspondenti della temperature impostata si illuminano.
La Scala inizia alla posizione MIN con il LED indicatore inferiore (più il trattino è piccolo = più la temperatura è alta) e arrivava fino alla posizione MAX con il LED indicatore superiore (più il trattino è grande = più la temperatura è Bassa). Tener presente che i livelli della temperatura non sono assegnati ad un valore di temperatura assoluto.
4.8 Modelli RM 8xx5
Apparecchi AES (sezione manuale + automatica dell'alimentazione)
4.8.1 Funzionamento manuale
Fig. 19
Per mettere in funzione l'apparecchio, preme- re il tasto (1) per 2 secondi.
Il frigorifero si avvia con l'ultimo tipo di alimentazione scelto.
Funzionamento a 230V :
Premere il tasting (2) :
Funzionamento a 12V :
Premere il tasto (4) :
Funzionamento a gas :
Premere il tasto (3) :
4.8.2 Funzionamento automatico
Fig. 20
PerMETTEREINFUNZIONI'apparecchio,preme- reil tasto (1)per 2 secondi.
Il frigorifero si avvia con l'ultimo tipo di alimentazione scelto.
Funzionamento automatico :
Premere il tasto (5): A
Dopo la messa in funzione ilsystema elettronico selezione autonomamente tra i tre possibili tipi di alimentazione: 230V - 12V - gas liquido. Grazie alsystema elettronico di controlo, il frigorifero è alimentato dall'energia di alimentazione di volta in volta ideale.
Ordine di priorità: 1.) Solare (12V CC)
2.) 230 CA
3.) 12V CC
4.) Gas liquido
Quando è disponibile sufficiente tensione di alimentazione (> 195 V), Questa fonte di alimentazione sare selezionata per prima. Se è stato installato un impianto solare che più alimentare il frigorifero, l'alimentazione solare a 12V ha la precedenza sull'alimentazione a 230V.
Il funzionamento a 12V altrimenti è Attivo soltanto con il motore acceso.
Ilsysteme elettronico di controllo selezione l'opzione GAS come tipo di alimentazione secondo l'ordine di priorità soltanto quando non sono più disponibili entrambi i tipi di alimentazione elettrica.
È sempre possibile ritornare alla selezione manuale dei tipi di alimentazione.
4.8.3 Regolazione della temperatura nel vano frigoriferor
Vedere pt. 4.7.3 Regolazione della temperatura nel vano frigoriferor.
4.8.4 Rifornimento di carburante durante il funzionamento in modalità automatica
Per evitare di commutare involontariamente sul funzionamento a gas durante il rifornimento di carburante, il circuito elettronico avvia il funzionamento a gas del frigorifero soltanto 15 minuti dopo lo spegnimento del motore. Durante quello tempo l'apparecchio è in stato di primo operativo ("stand-by").
I LED dei livelli di temperatura non si illuminano, nelle tutti gli altri indicatori restano attivi.
AVERTIMENO!
Nelle stazioni di rifornimento è vietato accendere qualsiasi fiamma libera.
Se la permanenza presso il distributore dovesse durare più di 15 minuti, è necessario spegnere il frigorifero o commutarlo su un'altra modalità di alimentazione.
4.8.5 Funzioni supplementari (MES/AES)
L'intensità luminosa dell'indicatore LED diminuisce dopo pochi secondi se il tasting non viene più premuto. Se il tasting viene premuto, l'indicatore illumina di nuovo. Premere un'altra volta per attivare la funzione desiderata.
Le disfunzioni sono segnate dal lampeggiare del LED di disfunzione.
Se la porta rimane aperta troppo a lungo (più di 2 minuti), si attiva un segnale acustico (sibilo a impulsi).
Se il controlo elettronico riconosce una disfunzione, si attiva un segnale acustico (sibi-lo ad impulsi). Nello stesso momento l'indicatore lampeggia (rilevamento di erre, vedere punto Indicazioni sulla segnalazione e la correzione di guasti).
4.9 Funzionamento autonomo a gas e scomparto batterie opzionale
Per i modelli RM 8xx1 (apparecchi con comandi elettronici) è disponibile un vano batterie opzionale nell'alloggiamento del circuito elettronico per l'alimentazione di tensione interna (autonoma) dei comandi elettronici.
Le batterie non sono incluse!
Prima della messa in funzione del frigorifero,METTERe le batterie nell'apposto vano (8xAA 1.5V).
Funzionamento autonomo a gas
Finché l'alimentazione di bordo con corrente continua a 12V è attiva, è possibile scegliere tutte le modalità di funzionamento. Lo scomparto batterie è scollegato
Se l'alimentazione di bordo con corrente continua a 12V non è presente o si verifies un'interruzione dell'alimentazione di tensione durante il funzionamento, il circuito elettronico commuta automaticamente alla tensione della batteria interna all'apparecchio.
Ora il frigorifero può funzionare soltanto in modalità a gas.
IDurante il funzionamento con le batterie interne all'apparecchio, tutti gli indicatori LED sono spenti, eccetto il LED GAS. Il LED GAS lampeggia agli 15 secondi.
Se viene premuto un taste, si accendono ancche i LED dei livelli della temperatura (7, Fig. 8).
Se la tensione della batteria interna all'apparecchio è troppo Bassa, agli 15 secondi suauna un segnale acustico (un sibilo). Quindi sostituire le batterie nell'apposto vano.
Spagnere il frigorifero come descriptto al punto Messa fuori servizio.
Estrarre il vano batterle
Fig. 23
ATTENZIONE!
Rimuovere le batterie scariche.
Sostituire completamente le batterie.
Non mescolare tipologie diverse di batterie.
Rispettare la polarità!
Non collegare le batterie non ricaricabili ad un caricabatteria.
Rimuovere le batterie ricaricabili dal vano batterie prima di ricaricarle.
Evitare i cortocircuiti sui contatti del vano batterie!
Rimuovere le batterie dall'apposto vano se il frigorifero non verrà utilizzato per lungo tempo.
Proteggete I'ambiente!
Non gettate le batterie tra i rifiuti domestici.
Consegnate le batterie consummate a un rivenditore o ad un centro di raccolta.
4.10 Bloccaggio porta
ATTENZIONE!
Chiudere e bloccare assolutamente lo sportello del frigorifero!
Fig. 24
Fig. 25
Premere il tasto di bloccaggio (fig. 24) e après la porta tirandola.
Richiudere la porta spingendola. Si sente lo scatto della chiusura.
Quando il veicolo rimane inutilizzato, si cui fissare il gancio di bloccaggio per poter aprire più fácilmente la porta (vedere fig. 26-27).
4.10.1 Bloccare e allentare il chiavistel lo della porta quando il veicolo rimane inutilizzato
Se il frigorifero deve restare inutilizzato per un lungo periodo di tempo, il gancio di bloccaggio dello sportello cui si vuo essere bloccato con un chiavistello. Ora si vuo aprire lo sportello tirandolo semplicamente, alla azionare il tasto di bloccaggio.
Bloccare
Fig. 26
Allentare
Fig. 28
Fig. 29
4.11 Illuminazione
L'illuminazione interna viene controllata da un interruptore a sfioramento sulla porta. Se la porta rimane aperta per più di 2 minuti, si attiva un segnale acustico (sibilo a impulsi).
Eccezione: modelli con accenditore a pila.
Fig. 30
In caso di disfunzione rivolgersi al centro di assistenza clienti autorizzato Domatic.
4.12 Sistemare i ripiani
Fig. 31
I ripiani si tolgono sollevandoli leggermente alla guida e possono essere sistemat i piacere.
4.13 Scomparto surgelati estraibile
Fig. 32
Per una maggiore energia del vano frigoriferosi cui po estrarre lo scomparto surgelati.
- Sbloccare lo scomparto surgelati da entrambi i lati.
- Estrarre lo scomparto surgelati.
Riporre con cura lo scomparto surgelati per evitare che si danneggi.
Togliendo lo scomparto surgelati, si cui insere un ripiano supplementare (3). Il ripiano a griglia è disponibile come dotazione speciale presso la Domatic.
4.14 Sostituzione della pila dell'accenditore
Apparecchi con accenditore a pila (RM 8xx0)
Fig. 34Fig. 33
Ruotare la capsula del pulsante di dato (1), servendosi di un cacciavite, di circa 90^ verso sinistra. Una volta rimossa la capsula, la batteria (2) (1.5V AAA/R3/ micro) cui esere estratta e sostituita.
Attenzione alla polarità!
4.15 Funzionamento a temperature esterneasse
Controllare regolarmente che la gratà di ventilazione (1) e la conduttura del gas di scarico (2) non siano otturate da neve, foglie o simili.
L'aria fredda può limitare le prestazioni dell'unità. Montare le protezioni invernali (3) se, in presenza di basse temperature esterne, si rileva una perdita della potenza frigorifera. L'unità verrà così protetta dall'aria troppo fredda.
Grata di ventilazione LS100
Grata di ventilazione LS200 ^+ copertura invernale
ATTENZIONE!
Frigoriferi con capacité sono a 130 l: Non montare la copertura invernale superiore durante il funzionamento a gas.
*V.i dati tecnici o l'indicazione sulla targhetta d'identificazione
Utilizzare entrambe le copertura invernali quando il veicolo è messo fuori servizio per un lungo periodo di tempo o deve essere pulito all'esterno.
Sul suo veicolo è possibile installare le seguenti combinazioni per la gratà di aerazione: LS 100 e LS 200 oppure due LS 200 per i frigoriferi con capacité fino a 130 l; due LS 300 (non alla strata in figura) per frigoriferi con capacità superiore ai 130 l. Prestare attenzione a quello aspetto al momento dell'acquisto delle copertura invernali.
Per la gratà di aerazione LS 300, Dometic offre il set invernale EWS 300 che può essere utilizzato con temperature molto bajo, da +5 °C a -30 °C.
4.16 Sistemazione degli alimenti in frigorifero e preparazione dei cubetti di ghiaccio
4.16.1 Conservare gli alimenti nel vano frigorifero
- Mettere il frigorifero in funzione 12 ore prima dell'sistemazione.
Riporre sempre prodotti preraffreddati. Assicurarsi che gli al momento dell'acquissto e durante iltrasporto i prodotti siano ben raffreddati. Usare borse isotermiche.
- Quando si preleva un alimento, après solo brevamente la porta del frigorifero.
Gli alimenti devono essere confezionati possibilmente in contentitori chiusi e riposti separatamente uno dall'altro, per evitare che si secchino o per impedire la formazione di odori.
Far raffreddare i cibi riscaldati prima di riporli in frigorifero.
Non conservare nel frigorifero prodotti da cui possano esalare gas volatili o infiammabili.
Non riempireccessivamenteiripiani ecassetti per consentireuna corretta circolazione dell'aria all'interno.
Lasciare dello spazio libero (circa 10mm) tra i prodotti refrigerati e l'evaporatore posteriore ("alette di raffreddamento").
Il frigorifero non deve essere esesto diretamente ai raggi del sole. Occorre tener conto che la temperatura interna in un veicolo chiuso aumenta molto se quello è esesto ai raggi del sole; ciò cui danneggiarè il frigorifero.
Deve assere assicurata la libera circolazione dell'aria nel frigorifero. La gratà di ventilazio ne non deve essere coperta.
4.16.2 Conservazione di alimenti nella scomparto surgelati
Non conservare dello scomparto surgelati delle bevande addizionate di anidride carbonica.
Lo scomparto surgelati è previsto per produrre cubetti di ghiaccio e per una breve conservazione di vivande surgelate. Non è adatto per congelare vivande.
Con temperature ambiente inferiori a +10^ non cui oessere assicurata una regolazione uniforme della temperatura de compoto del congelatore, qualora il frigorifero sua esesto per lungo tempo a queste temperature. Ci o puoc ausare un possibile augmento di temperatura nel companto del congelatore e provocare lo scongelamento dei prodotti depositati.
4.16.3 Scomparti frigorifero
Fig. 37
Scomparto surgelati: vivande giagongelate (surgelati)
Scomparto medio: prodotti caseari, piatti pronti
Scomparto inferiore: carne, pesce, vivande da scongelare
Scomparto verdura: insalate, verdura, frutta
Ripiano superiore porta: uova, burro
6 Ripiano medio porta: lattine, condimenti, ketchup, marmellata
⑦ Ripiano inferiore porta (ripiano bevande): bevande in bottiglia o in cartoni
4.16.4 Produzione di cubetti di ghiaccio
È consigliabile produrre i cubetti di ghiaccio durante la notte. Durante la notte, il frigorifero viene utilizzato in modo ridotto e l'unità ha più riserve.
Fig. 38
Fig. 39
-
Riempire il vassoio-per i cubetti di ghiaccio con acqua potabile.
-
Mettere il vassoio per i cubetti di ghiaccio dello scomparto surgelati.
AVERTIMENTO!
Usare solo acqua potabile!
4.17 Messa fuori servizio
Fig. 40
Fig. 41
Fig. 42
Fig. 43
Per i modelli con accensione a batteria, mettere il selezionatore di alimentazione (1) sulla posizione di "spento". L'apparecchio è spento (Fig. 40).
I modelli MES e AES si spongono con il tasting (2). Tenere premuto il tasting (2) per 3 secondi.
Il display si spegne e l'apparecchio è completeness disattivato (Fig. 41).
Sbloccare premendo il dispositivo di chiusura del bloccaggio porta e spostarlo in avanti. Se la porta viene chiusa, il frigoriferro rimane leggermente aperto per prevenir la formazione di muffa.
Se il frigorifero deve restare inutilizzato per un lungo periodo di tempo, la valvola di sicurezza installata sulla parete a bordo e la valvola della bombola devono essere chiuse.
4.18 Sbrinamento
Con il tempo si accumula del ghiaccio sulle griglie. Puo formarsi una patina di brina più spessa da un lato, ma ciò non comporta una disfunzione. Quando lo strato di ghiaccio è spesso circa 3 mm, il frigorifero deve essere sbrinato.
Spagnere il frigorifero come descripto al punto Messa fuori servizio.
Rimuovere tutte le vivande e il vassoio dei cubetti di ghiaccio.
Lasciare aperta la porta del frigorifero per lasciare entrare l'aria e impedire che si formi della muffa.
- Dopo lo sbrinamento (scomparto surgelati e griglie libero dal ghiaccio), asciugare con un panno i due compartimenti del frigoriferro.
Nota: L'acqua che si forma a causa dello scongelamento nel comparto principale del frigorifero finisce in un appropriato contentatoreippo sul retro dell'apparecchio, da cui evaporra. Prima di procedere con lo sbrinamento, inseire un panno dello scomparto surgelati e nel frigorifero per rimuovere l'acqua in effesso.
ATTENZIONE!
Lo strato di ghiaccio non deve mai essere rimioso con la forza e il processo di sbrinamento non deve essere accelerato usinga sorgente di calore!
4.19 Sostituzione della placca decorativa
Modelli RMS 84xx, RM 8xxx, RM(S)L 8xxx (con telaio)

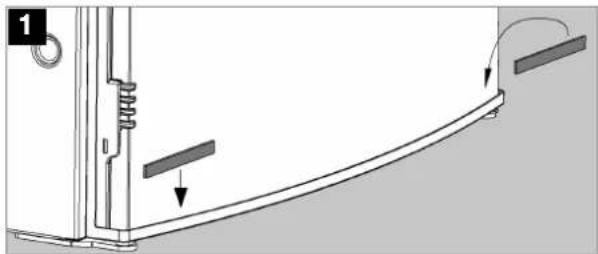

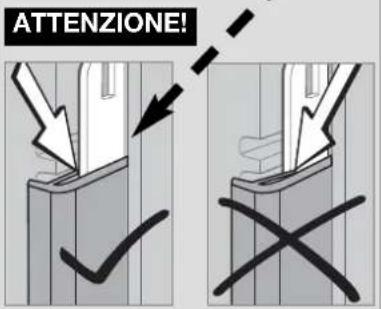

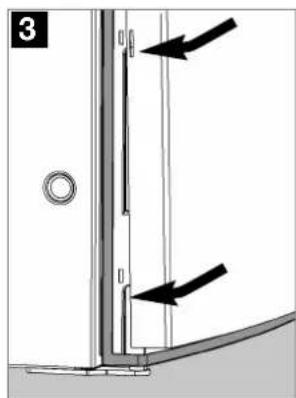

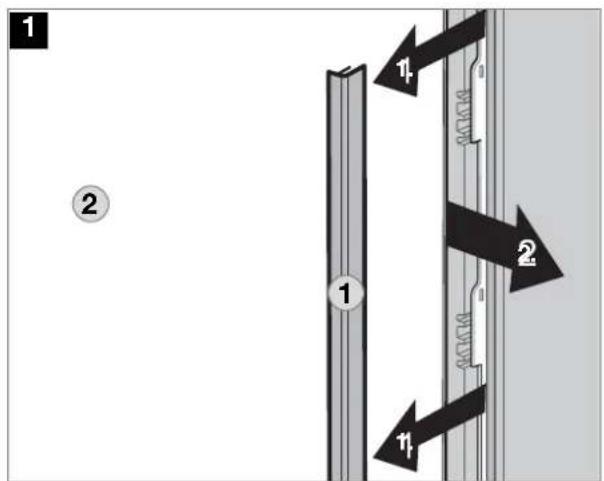

Rimuovere il listello laterale (1) della porta (il listello è inserito, non avvitato).

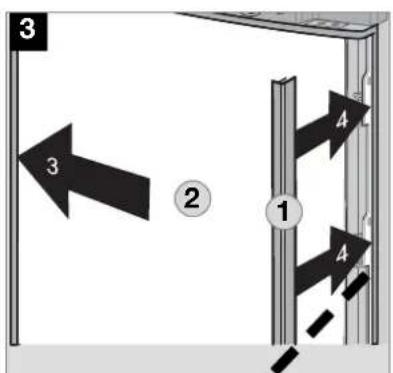

Estrarre la placca decorativa (2) alla porta, insere la nuova placca e infrilare di nuovo il listello (1).
Fig. 44
Fig. 45
Fig. 46
Dimensioni della placca decorativa (con telaio):
RMS 84xx, RM 8xxx
Larghezza del coperchio 486 mm
Altezza Larghezza Spessore
743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm
Larghezza del coperchio 523 mm
Altezza Larghezza Spessore
743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm
RM(S)L 8xxx
Larghezza del coperchio 523 mm
Altezza Larghezza Spessore
1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm
Modelli RMx(L) 8xxx
(placca decorativa sensa telaio)
Fig. 47
Fig. 48 Fig. 49
Fig. 50
4.20 Risoluzione dei disfunzioni
Disfunzione: Il frigorifero non raffredda a sufficienza.
Possible causa
Azione che si può intraprendere
Disfunzione: Il frigorifero non funziona nella modalità di funzionamento a gas.
Possible causa
Azione che si può intraprendere
Disfunzione: Il frigorifero non si raffredda con il funzionamento a 12V.
Possible causa
Azione che si può intraprendere
-Fusibile di bordo difettoso.
- Batteria scarica.
- Non è stata avviata l'accensione.
- Riscaldatore difettoso (vedereanche display disfunzione.
- Sostituire il fusibile.
- Controllare e caricare la batteria.
- Avviare il motore.
- Rivolgersi al Servizio clienti Domatic.
Disfunzione: Il frigorifero non si raffredda con il funzionamento a 230V.
Possible causa
Azione che si può intraprendere
-Fusibile di bordo difettoso.
- Veicolo non allacciato all'alimentazione di rete.
- AES: Alimentazione a gas nonostante l'allacciamento alla rete?
- Riscaldatore difettoso (vedereanche display disfunzione
- Sostituire il fusibile.
- Creare connessione di rete.
- L'apparecchio passa alla modalità a gas a causa della tensione di rete troppo bassa. (commuta automaticamente sulla funzione a 230V.
- Rivolgersi al Servizio clienti Domatic.
4.21 Indicazioni sulla segnalazione e la correzione di guasti
Sui frigoriferi dotati di elettronica (MES, AES) l'insorgere di un guasto è indicato con il lampeggiare del LED o del display.
In caso di disfunzione lampeggia contemporaneamente l'indicatore LED "disfunizione" (8). Per i modelli AES risuona un allarme acustico.
Prima di chiamare il centro autorizzato del Servizio clienti, controllare che:
Sono state seguite correttamente le istruzioni nella sezione "Uso del frigorifero".
Il frigorifero sia sistematico in piano.
Sia possibile operare il frigorifero con una fonte di alimentazione disponibile.
4.21.1 Indicazioni dello stato
MES
Fig. 51
1 = Tasto ON / OFF
2 = Tasto di selezione dell'alimentazione 230V AC
3 = Tasto di selezione dell'alimentazione GAS
4 = Tasto di selezione dell'alimentazione 12V DC
Fig. 52
AES
5 = Tasto di selezione "MODALITA AUTOMATICA"
6 = Tasto livelli temperatura
7 = Indicatore dei livelli della temperatura
8 = LED anomalia / Tasto di reset ANOMALIA GAS
Funzionamento con alimentazione di bordo a 12V
| Display | Disfunzione | Soluzione |
| 28 | lampeggio + segnale acustico per 20 secondi | Modalità a 230V: l'alimentazione "230V" non è disponibile o è troppo Bassa | Controllo dell'allacciamento alla rete, della tensione di rete e del fusabile |
| 48 | lampeggio + segnale acustico per 20 secondi | Modalità a 12V: l'alimentazione "12V" non è disponibile o è troppo Bassa | Controllo dell'allacciamento a 12V, della batteria di bordo e del fusabileAES: Controllo del segnale D+ |
| 38 | lampeggio + segnale acustico per 20 secondi | Modalità a GAS/automa-tica: la fiamma non si accende | Controllare l'alimentazione del gas (bombola del gas, val-vola del gas) Dopoe aver corretto l'anomalia, premere il tasto (8) |
| Segnale acustico, della durata di 15 secondi, agli 2 minuti | L'illuminazione interna è accesa | Chiudere la porta, controllare l'interruttore a s Fioramento sulla porta |
| 27 | lampeggio + seg- nale acustico per 20 secondi | Modalità a 230V: Riscaldatore 230V difettoso | Fare sostituire il riscaldatore 230V, contattare il servizio clienti |
| 47 | lampeggio + seg- nale acustico per 20 secondi | Modalità a 12V: Riscaldatore 12V difettoso | Fare sostituire il riscaldatore 12V, contattare il servizio clienti |
| 7 | lampeggio | Sensore della temperaturarawnza contatti o difettoso | Contattare il servizio clienti |
| 37 | lampeggio + segnale acusti-co per 20 sec. | Bruciatore o unità di raf-freddamento difettosi | Controllare il bruciatore, gli ugelli del bruciatore ed even-tualmente sostituirli, contattare il servizio clienti |
Funzionamento con batterie (alimentazione di tensione interna)
| Display | Disfunzione | Soluizione |
| lampeggio
chiaro | la fiamma non si accende | Controllare l'alimentazione del gas (bombola del gas, val-
vola del gas) Dop o aver corretto l'anomalia, premere il
tast o (8) |
| lampeggio
chiaro | Bruciatore o unità di raf-
freddamento difettosi | Controllare il bruciatore, gli ugelli del bruciatore ed even-
tualmente sostituirli, contattare il servizio clienti |
| Segnale acusticogni 15
secondi | Riconoscimento di sotto-
tensione (batterie interne) | Sostituire le batterie |
| La commutazione auto-
matica da alimentazione di
tensione esterna a interna
non funziona
(assenza dell'alimentazio-
ne di bordo a 12V per il
circuito elettronico) | Il frigorifero non funziona;
Non è possible il funziona-
mento a gas,anche se le
batterie sono inserte. | Spagnere il frigorifero e riavviarlo.
La tensione di bordo è stata interrotta durante l'avvio del
funzionamento a gas.
Nota: durante l'accensione non si verifies la commutazio-
ne automatica. |
AUSTRALIA
