MANUALE UTENTE DV80M50103 SAMSUNG

(0800-SAMSUNG) www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French) DC68-03794M-05 Untitled-23 60 7/30/2019 5:42:07 PMAsciugatrice a pompa di calore Manuale dell'utente DV9*M52****/DV8*M52****/DV7*M52****/DV9*M50****/DV8*M50****/ DV7*M50**** Untitled-25 1 7/30/2019 5:53:00 PMItaliano2 Indice Indice Informazioni di sicurezza 4 Istruzioni di sicurezza - Cosa sapere 4 Importanti simboli di sicurezza 4 Importanti precauzioni di sicurezza 5 Avvertenze per installazioni critiche 7 Avvertenze per usi critici 9 Attenzioni d'uso 10 Avvertenze per lavaggi delicati 11 Informazioni sul simbolo WEEE (RAEE) 12 Installazione 13 Contenuto 13 Requisiti di installazione 15 Asciugatrice 17 Tubo di scarico (se necessario) 18 Checklist dell'installazione 21 Prima di usare la asciugatrice 21 Inversione dello sportello 21 Operazioni 29 Pannello di controllo 29 Per iiniziare 36 Funzioni speciali 40 Manutenzione 41 Pannello di controllo 41 Esterno 41 Cestello 41 Filtro lanuggine 41 Serbatoio dell'acqua 43 Scambiatore di calore 44 Risoluzione dei problemi 46 Checkpoint 46 Codici informativi 48 Untitled-25 2 7/30/2019 5:53:00 PMItaliano 3 Indice Appendice 49 Tabella tessuti 49 Protezione dell'ambiente 50 Speciche 51 Dati sul consumo 53 Scheda tecnica delle asciugatrici per uso domestico 55 Untitled-25 3 7/30/2019 5:53:00 PMItaliano4 Informazioni di sicurezza Congratulazioni per l'acquisto della tua nuova asciugatrice Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere tutti i vantaggi offerti da questa macchina. Istruzioni di sicurezza - Cosa sapere Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono vericarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento. In caso di problemi o dubbi, rivolgersi sempre al costruttore dell'apparecchio. Importanti simboli di sicurezza Signicato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi, mortali e/o danni alla proprietà. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni alla proprietà. NOTA Indica il rischio di lesioni personali o danni materiali. Leggere le istruzioni La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni scrupolosamente. Una volta letto, conservare il manuale per una futura consultazione. Leggere tutte le istruzioni per la sicurezza prima di utilizzare l'apparecchio. Così come per tutte le apparecchiature che usano l'elettricità e prevedono parti in movimento, sussistono potenziali pericoli. Per un utilizzo sicuro dell'apparecchio, familiarizzare con le funzioni e prestare attenzione durante l'uso. AVVERTENZA - Rischio di incendio

• L'installazione dell'asciugatrice deve essere eseguita da un tecnico qualicato.

• Installare l'asciugatrice in base alle istruzioni fornite dal produttore e alle normative locali.

• Al ne di ridurre il rischio di gravi lesioni personali talvolta letali, seguire le istruzioni di installazione fornite. Informazioni di sicurezza Untitled-25 4 7/30/2019 5:53:01 PMItaliano 5 Informazioni di sicurezza Importanti precauzioni di sicurezza AVVERTENZA Per ridurre i rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e adulti che abbiano

ridotte capacità siche, sensoriali o mentali o siano privi di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

2. Per l'uso in Europa: Questo apparecchio può essere utilizzato da bambini

di età superiore agli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile, o nel caso in cui abbiano ricevuto informazioni speciche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini senza la supervisione di un adulto.

3. Sorvegliare i bambini afnché non giochino con l’apparecchio.

4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al

produttore, a un tecnico dell'assistenza o un tecnico specializzato al ne di evitare potenziali pericoli

5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza riutilizzare i

6. Vericare che tappeti o altri oggetti non ostruiscano le aperture di

ventilazione dell’apparecchio se queste sono poste alla base del prodotto.

7. Per l'uso in Europa: Senza una costante supervisione da parte di un

adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio. Untitled-25 5 7/30/2019 5:53:01 PMInformazioni di sicurezza Italiano6 Informazioni di sicurezza

8. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del

fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.

9. Non utilizzare l'asciugatrice se per la pulizia sono stati utilizzati prodotti

chimici industriali.

10. Il retino di raccolta della lanuggine deve essere pulito regolarmente, nei

modelli che lo richiedono.

11. Non lasciare accumulare lacci intorno all'asciugatrice. (non applicabile per

gli apparecchi con sato verso l'esterno)

12. Garantire un'adeguata ventilazione per evitare che nell'ambiente ristagni

il usso di ritorno di gas provenienti da apparecchi che bruciano altri combustibili, incluso amme libere.

13. Non utilizzare l'asciugatrice per asciugare capi non lavati.

14. I capi contaminati da sostanze quali olio di cottura, acetone, alcol, petrolio,

cherosene, smacchiatori, trementina, cere e deceranti devono essere lavati in acqua calda con una quantità di detersivo maggiore rispetto alla dose normale prima di asciugarli nell'asciugatrice.

15. Capi in gomma schiuma (latex), cufe da doccia, tessuti idrorepellenti, articoli

rivestiti in gomma e indumenti o cuscini riempiti di gomma piuma non devono essere asciugati nella asciugatrice.

16. Gli ammorbidenti o i prodotti simili devono essere usati secondo quanto

specicato nelle istruzioni dei singoli prodotti.

17. La parte nale del programma di asciugatura non utilizza calore (ciclo di

raffreddamento) per garantire che i capi non subiscano danni causati dalla temperatura.

18. Rimuovere dalle tasche eventuali oggetti quali accendini e ammiferi.

Untitled-25 6 7/30/2019 5:53:01 PMItaliano 7 Informazioni di sicurezza

19. AVVERTENZA: Non fermare mai una asciugatrice prima della ne del ciclo di

asciugatura a meno che tutti gli indumenti vengano estratti e vengano sparsi per dissipare il calore accumulato.

20. L'aria di scarico non deve essere convogliata in una canna fumaria utilizzata

per lo scarico di fumi generati da apparecchi che bruciano gas o altri combustibili.

21. Per poter aprire lo sportello dell'asciugatrice liberamente e senza ostacoli,

non installare l'apparecchio dietro porte richiudibili, scorrevoli o con l'apertura sul lato opposto rispetto al lato di apertura dello sportello dell'asciugatrice.

22. AVVERTENZA: Non alimentare l’apparecchio attraverso un commutatore

esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato da una utility. Solo modelli con pompa di calore: Le istruzioni devono anche comprendere le seguenti informazioni: AVVERTENZA: Mantenere le aperture previste per la ventilazione della struttura e della armadiatura libere da possibili ostruzioni. AVVERTENZA: Non danneggiare il circuito refrigerante. Avvertenze per installazioni critiche AVVERTENZA L'installazione di questo apparecchio deve essere eseguita da un tecnico qualicato o da un centro di assistenza.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, esplosioni, malfunzionamenti o lesioni. Inserire la spina del cavo di alimentazione in una presa elettrica a muro ed accertarsi che l'uso della presa sia esclusivo. Non utilizzare prolunghe.

• La condivisione di una presa di corrente mediante prese multiple o prolunghe può causare scosse elettriche o incendi. Untitled-25 7 7/30/2019 5:53:01 PMInformazioni di sicurezza Italiano8 Informazioni di sicurezza

• Vericare che la tensione, la frequenza e la corrente corrispondano alle speciche dell'apparecchio. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Inserire saldamente la spina nella presa di corrente. Pulire regolarmente con un panno asciutto i poli della presa elettrica rimuovendo polvere, acqua o altre sostanze estranee.

• Scollegare la spina dalla presa e pulirla con un panno asciutto.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Poiché possono rappresentare un pericolo, tenere i materiali di imballaggio fuori dalla portata dei bambini.

• Se per gioco un bambino inlasse la testa in un sacchetto, potrebbe rimanere soffocato. Questa apparecchiatura deve essere adeguatamente messa a terra. Non effettuare il collegamento a terra dell'unità su condutture del gas, tubature dell'acqua in plastica o linee telefoniche.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, esplosioni o malfunzionamenti.

• Non collegare mai il cavo di alimentazione a una presa non adeguatamente messa a terra e vericare in ogni caso che il collegamento sia conforme alle normative locali e nazionali. Non installare o tenere il prodotto esposto alle intemperie. Non utilizzare spine, prese di corrente o cavi di alimentazione danneggiati.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Se la spina del cavo di alimentazione è danneggiata, deve essere sostituita dal costruttore, da un rivenditore autorizzato o da un tecnico qualicato per evitare pericoli. Questo apparecchio deve essere posizionato in modo che sia sempre possibile accedere facilmente alla spina di alimentazione. Non piegare o tirare eccessivamente il cavo di alimentazione. Non torcere o annodare il cavo di alimentazione. Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Per scollegare la spina dalla presa non tirare il cavo di alimentazione.

• Scollegare l'alimentazione afferrando la spina.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Questa apparecchiatura deve essere adeguatamente messa a terra. Non collegare mai la spina a una presa che non sia adeguatamente messa a terra e conforme alle normative locali e nazionali. Per la messa a terra dell'apparecchio vedere le istruzioni di installazione. Installare questo apparecchio su un pavimento livellato e solido.

• Il mancato rispetto di questa precauzione può causare vibrazioni anomale, rumore o malfunzionamenti. Untitled-25 8 7/30/2019 5:53:01 PMItaliano 9 Informazioni di sicurezza Poiché un ingrediente contenuto negli spray per capelli può degradare le proprietà idrole dello scambiatore di calore e provocare la formazione di gocce d'acqua sulla supercie esterna dell'apparecchio durante il raffreddamento, non installare l'apparecchio in un salone di bellezza. L'apparecchio deve essere posizionato in modo da avere facile accesso alla spina, alle prese del carico d'acqua e alle tubazioni di scarico. Avvertenze per usi critici AVVERTENZA Non permettere ai bambini (o agli animali domestici) di giocare con o dentro l'asciugatrice. Inoltre, in fase di smaltimento dell'apparecchio rimuovere la maniglia dello sportello (leva).

• Un bambino potrebbe cadere o ferirsi.

• Se un bambino restasse intrappolato all'interno dell'apparecchio, potrebbe soffocare. Non tentare di accedere all'interno dell'apparecchio con il cestello in movimento. Non sedersi sull'apparecchio o appoggiarsi allo sportello.

• In caso contrario, l'apparecchio potrebbe cadere e provocare lesioni personali. Asciugare il bucato solo dopo averlo centrifugato in lavatrice. Non utilizzare l'asciugatrice per asciugare capi non lavati. Non bere l'acqua di condensa. Non fermare mai una asciugatrice prima della ne del ciclo di asciugatura a meno che tutti gli indumenti vengano estratti e vengano sparsi per dissipare il calore accumulato. Non asciugare capi contaminati da sostanze inammabili quali benzina, cherosene, benzene, diluenti, alcool, ecc.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi o esplosioni. Non permettere ad animali domestici di giocare con l'apparecchio.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni. Durante lo smaltimento del prodotto, rimuovere lo sportello e il cavo di alimentazione.

• Il mancato rispetto di questa indicazione può comportare lesioni personali. Non toccare la spina elettrica con le mani bagnate.

• Il mancato rispetto di questa precauzione può causare scosse elettriche. In caso di perdita di gas (metano, propano, propano liquido) non toccare l'apparecchio o il cavo di alimentazione e aerare subito il locale.

• A questo scopo, non utilizzare un ventilatore elettrico.

• Una scintilla potrebbe causare esplosione o incendio. Untitled-25 9 7/30/2019 5:53:01 PMInformazioni di sicurezza Italiano10 Informazioni di sicurezza Non riparare, sostituire o tentare di eseguire autonomamente la manutenzione di questo apparecchio se non specicamente indicato nelle istruzioni di manutenzione per l'utente. Per eseguire operazioni di manutenzione su questo apparecchio sono inoltre richieste competenze speciche. Non tentare di riparare, disassemblare o modicare l'apparecchiatura autonomamente.

• Non utilizzare fusibili (ad es. in rame, acciaio, ecc.) diversi da quelli standard.

• Se l'apparecchio deve essere riparato o reinstallato, rivolgersi al più vicino centro di assistenza.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, malfunzionamenti o lesioni. Il prodotto acquistato è idoneo solo all'uso domestico. L'uso del prodotto per scopi commerciali è da intendersi come uso improprio. In questo caso, il prodotto non sarà più coperto dalla garanzia standard offerta da Samsung e Samsung non potrà essere considerata responsabile per malfunzionamenti o danni derivanti da tale uso improprio. Se il prodotto genera strani rumori, odore di bruciato o fumo, scollegare immediatamente l'alimentazione e contattare il Centro di assistenza più vicino.

• In caso contrario, esiste il rischio di scosse elettriche o incendio. Non lasciare che bambini o animali domestici giochino dentro o sopra il prodotto. Lo sportello del prodotto non si apre facilmente dall'interno pertanto bambini e animali potrebbero riportare gravi lesioni se rimanessero intrappolati all'interno dell'apparecchio. Attenzioni d'uso ATTENZIONE Non salire sul prodotto né appoggiarvi sopra oggetti (biancheria, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.).

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendi, malfunzionamenti o lesioni. Non toccare lo sportello in vetro o le parti interne del cestello durante o dopo l'asciugatura poiché potrebbero essere molto caldi.

• Il mancato rispetto di questa precauzione può causare scottature. Lo sportello diventa bollente durante il lavaggio e l'asciugatura. Pertanto si consiglia di non toccare il vetro anteriore. Inoltre non permettere ai bambini di giocare vicino alla lavatrice o di toccare il vetro dello sportello.

• Ciò potrebbe provocare bruciature. Non premere i tasti utilizzando oggetti appuntiti come punte di spille, coltelli, unghie, eccetera.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni. Non asciugare capi contenenti gomma (latex) o tessuti gommati similari. Untitled-25 10 7/30/2019 5:53:01 PMItaliano 11 Informazioni di sicurezza

• Se la gomma si riscaldasse potrebbe innescare un incendio. Non asciugare capi contaminati da olii vegetali o da cucina poiché gran parte dell'olio potrebbe non essere stata rimossa durante il lavaggio. Usare inoltre il programma Raffredda in modo da non riscaldare i capi.

• Il calore di ossidazione dell'olio può innescare un incendio. Accertarsi che le tasche degli indumenti da asciugare siano vuote.

• Oggetti duri e appuntiti, come monete, spille, aghi, viti o pietre, possono provocare gravi danni all'apparecchio. Non asciugare indumenti con bbie grandi, bottoni o altri oggetti in metallo (zip, ganci e asole, copertine con bottoni). Se necessario, usare una retina per bucati piccoli e leggeri quali cinture in tessuto, stringhe e lacci di reggiseno che possono diperdersi ed essere scaricati durante un lavaggio. Le salviette di asciugatura sono compatibili con questo modello ed il loro uso è consigliato per ottenere una migliore asciugatura. Le salviette di asciugatura aiutano anche a ridurre l'elettricità statica generata durante un ciclo di asciugatura. L'elettricità statica può danneggiare gli indumenti e potenzialmente anche l'apparecchio. Non usare l'asciugatrice nelle vicinanze di polveri pericolose quali polvere di carbone, farina di grano, ecc.

• Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio o esplosione. Non collocare materiali inammabili vicino al prodotto.

• Il mancato rispetto di questa precauzione può causare lo sprigionamento di gas tossici dal prodotto, danneggiarne le parti, generare scariche elettriche, incendi o esplosioni.

• L'apparecchio non deve essere collocato dietro porte richiudibili, ecc. Non toccare il pannello posteriore dell'apparecchio durante e immediatamente dopo il termine dell'asciugatura.

• L'apparecchio è caldo e toccandolo l'utente potrebbe riportare ustioni. Contiene gas serra uorurati. Apparecchio sigillato ermeticamente. Non disperdere i gas nell'atmosfera. Refrigerante (tipo): R-134a (GWP = 1430) Refrigerante (Carica)

Avvertenze per lavaggi delicati AVVERTENZA Non pulire l'apparecchio spruzzandovi direttamente sopra acqua. Untitled-25 11 7/30/2019 5:53:01 PMInformazioni di sicurezza Italiano12 Informazioni di sicurezza Non usare benzene, diluenti o alcol per pulire l'apparecchio.

• Il mancato rispetto di questa precauzione può causare scolorimenti, deformazioni, danni, scariche elettriche o un incendio. Prima di eseguire la pulizia o la manutenzione dell'apparecchio, scollegare la spina dalla presa di corrente.

• Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi. Pulire il ltro prima e dopo l'uso dell'asciugatrice. Pulire l'interno del prodotto regolarmente rivolgendosi a un tecnico autorizzato. Pulire lo scambiatore di calore una volta al mese utilizzando una spazzola morbida o un aspirapolvere; non toccare lo scambiatore di calore con le mani. Rischio di lesioni. L'interno dell'asciugatrice deve essere pulito periodicamente da personale tecnico qualicato. Informazioni sul simbolo WEEE (RAEE) Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specici dei singoli prodotti es. REACH, WEEE o Batteries, visitare la pagina sulla sostenibilità disponibile nel sito www. samsung.com Untitled-25 12 7/30/2019 5:53:01 PMItaliano 13 Installazione Contenuto Disimballare con cura la asciugatrice. Conservare tutti i materiali della confezione lontano dalla portata dei bambini. Le parti e la loro posizione mostrata sotto può differire dal modello di asciugatrice posseduta. Prima dell'installazione, assicurarsi che la asciugatrice abbia tutte le parti elencati qui. Se la asciugatrice e/o le loro parti sono danneggiate o mancanti, contattare un Centro di assistenza autorizzato Samsung. Panoramica della asciugatrice

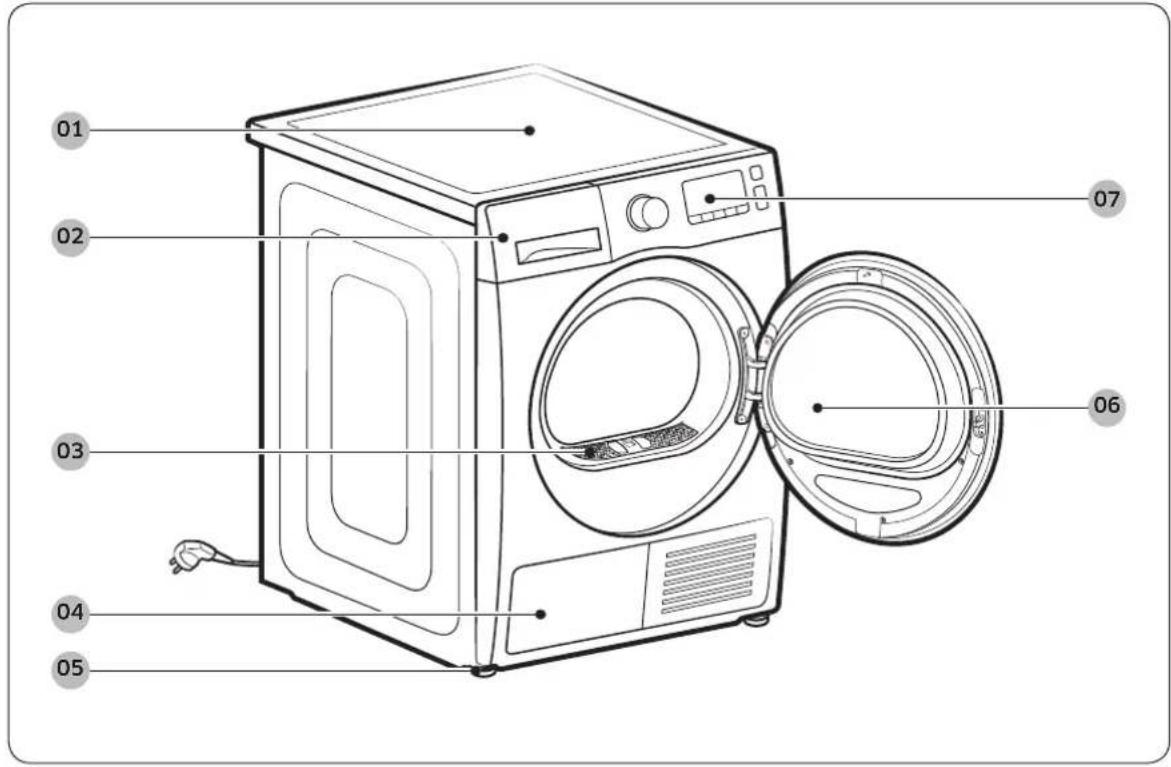

01 Coperchio superiore 02 Serbatoio dell'acqua 03 Filtro lanuggine 04 Scambiatore di calore 05 Piedino di livellamento 06 Sportello 07 Pannello di controllo Installazione Untitled-25 13 7/30/2019 5:53:02 PMInstallazione Italiano14 Installazione Accessori (in dotazione) Guida del tubo Fascetta per tubo Connettore tubo Tubo scarico lungo (2 m) Manuale dell'utente Griglia di asciugatura (solo modelli che ne sono dotati) Spazzola di pulitura Accessori (non in dotazione) Kit staffe-sovrapposizione (Parte # SK-DH; SK-DA; SKK-DF) Kit sovrapposizione (SKK-DD, SKK-DDX) NOTA

• Il kiti di sovrapposizione permette all'asciugatrice di essere sovrapposta sopra una lavatrice. Da notare che il kit di sovrapposizione può essere usato solo con le lavatrici e le asciugatrici Samsung. Per acquistare un kit di sovrapposizione (Parte # SK-DH; SK-DA; SKK-DF), contattare un Centro di assistenza autorizzato Samsung o un rivenditore locale. Il kit di sovrapposizione differisce in base al modello.

• Per le istruzioni relative alla sovrapposizione della asciugatrice, vedere il manuale di installazione in dotazione al kit per sovrapposizione.

• Per informazioni sulla disponibilità del kit per sovrapposizione di specici modelli, vedere il manuale di installazione in dotazione al kit per sovrapposizione. Untitled-25 14 7/30/2019 5:53:05 PMItaliano 15 Installazione Requisiti di installazione NOTA Questa asciugatrice deve essere installata da un tecnico qualicato. Qualora risulti necessario un intervento di assistenza a causa di una errata o cattiva installazione, la responsabilità sarà a carico del proprietario e potrà invalidare la garanzia. Conservare queste istruzioni per un uso futuro. AVVERTENZA

• Non collegare il cavo di alimentazione ad una presa elettrica a parete prima di aver completato l'installazione della asciugatrice.

• Per spostare la asciugatrice è necessario l'apporto di due o più persone.

• Non lasciare che bambini o animali domestici giochino dentro, sopra o intorno al prodotto. Garantire sempre una adeguata sorveglianza.

• Conservare tutti i materiali della confezione lontano dalla portata dei bambini.

• Non sostituire autonomamente un cavo o una presa di alimentazione danneggiati. Per sostituire un cavo o una spina elettrica danneggiati richiedere l'interno di un tecnico qualicato Samsung.

• Non tentare di riparare, smontare o modicare l'apparecchio autonomamente. Per eventuali riparazioni contattare un Centro di assistenza autorizzato Samsung.

• Rimuovere gli sportelli/coperchi da tutti gli apparecchi smaltiti al ne di evitare che i bambini possano rimanere intrappolati all'interno soffocando.

• Se la asciugatrice genera un rumore anomalo, odore di bruciato o fumo, scollegare immediatamente la spina di alimentazione e rivolgersi al più vicino Centro di assistenza autorizzato Samsung.

• Non scollegare la asciugatrice durante l'uso

• Non posizionare oggetti inammabili vicino alla asciugatrice. Untitled-25 15 7/30/2019 5:53:05 PMInstallazione Italiano16 Installazione Requisiti di posizionamento Selezionare una superci ben costruita e livellata in grado di sostenere le vibrazioni. Selezionare una posizione nella quale sia accessibile una presa tripolare dotata di messa a terra. AVVERTENZA

• Installare la asciugatrice solo in interno.

• Non installare la asciugatrice in aree esposte alle intemperie.

• Non installare la asciugatrice laddove la temperatura possa scendere al di sotto dei 5 °C o innalzarsi oltre i 35 °C.

• Non installare la asciugatrice laddove sia esposta a perdite di gas.

• Non ostruire le griglie di raffreddamento delle prese d'aria sulla parte frontale della asciugatrice. Installazione in vani o scomparti Per una installazione in nicchie o in armadiature, la asciugatrice richiede uno spazio minimo: Lati Alto Fronte Retro 25 mm 25 mm 490 mm 51 mm Se la asciugatrice viene installata insieme ad una lavatrice, la parte frontale della nicchia o della armadiatura deve presentare una apertura libera di almeno 490 mm. Requisiti elettrici e di messa a terra

• La asciugatrice necessita di una alimentazione elettrica di CA 220-240 V 50 Hz.

• La asciugatrice deve disporre di un'idonea messa a terra. Qualora la asciugatrice subisca un malfunzionamento o una rottura, la messa a terra è in grado di ridurre il rischio di eventuali scariche elettriche fornendo una via di minore resistenza per la corrente elettrica. L'asciugatrice viene fornita con un cavo di alimentazione dotato di una spina tripolare con messa a terra. La spina deve essere inserita in una presa adeguata adeguatamente installata e messa a terra secondo quanto previsto dalle normative locali vigenti.

• In caso di domande riguardanti i requisiti elettrici e di messa a terra rivolgersi ad un Centro di assistenza autorizzato Samsung o ad un tecnico qualicato. AVVERTENZA

• Collegare ad una presa tripolare dotata di messa a terra.

• Non usare prese di corrente o cavi di alimentazione danneggiati o prese di corrente allentate.

• Non utilizzare adattatori o prolunghe.

• Una connessione impropria dei conduttori di messa a terra può portare a scariche elettriche. In caso di insicurezza sulla messa a terra della asciugatrice, consultare un tecnico qualicato.

• Non modicare la spina, il cavo di alimentazione o la presa di corrente in alcun modo.

• Non collegare il cavo di messa a terra a tubazioni in plastica, tubazioni del gas o tubazioni dell'acqua calda. Untitled-25 16 7/30/2019 5:53:05 PMItaliano 17 Installazione Asciugatrice Prima di procedere con l'installazione della asciugatrice, leggere Requisiti di installazione a pagina 15. Notare che le istruzioni seguenti si riferiscono all'installazione senza un tubo di scarico. Per le istruzioni sull'uso di un tubo di scarico, vedere la sezione successiva, Tubo di scarico. Per comodità, considerare l'installazione della asciugatrice vicino alla lavatrice.

1. Far scorrere delicatamente la asciugatrice nella

posizione desiderata.

2. Usando una livella (A) vericare il livellamento

della asciugatrice da un lato all'altro e dal retro in avanti.

3. Se la asciugatrice non risulta livellata regolare

il piedino di livellamento (B). Ruotare il piedino in senso antiorario per abbassare il piedino. Ruotare il piedino in senso orario per alzare il piedino.

4. Una volta livellata la asciugatrice, assicurarsi

che sia stabile sulla supercie scelta.

5. Collegare la asciugatrice alla presa di corrente.

• Per impostare la asciugatrice alla stessa altezza della lavatrice, abbassare completamente (C) i piedini di livellamento ruotandoli in senso antiorario, quindi allentarli (D) ruotandoli in senso orario.

• Svitare i piedini di livellamento solo per quanto necessario. L'eccessivo allentamento dei piedini di livellamento può innescare eventuali vibrazioni della asciugatrice. Untitled-25 17 7/30/2019 5:53:06 PMInstallazione Italiano18 Installazione Tubo di scarico (se necessario) L'asciugatrice viene fornita in dotazione con un serbatoio incorporato. Tuttavia, qualora non si desideri utilizzarlo, è possibile installare il tubo di scarico. Il tubo di scarico, accessorio in dotazione (tubo di scarico lungo), può essere utilizzato come una prolunga del tubo di scarico.

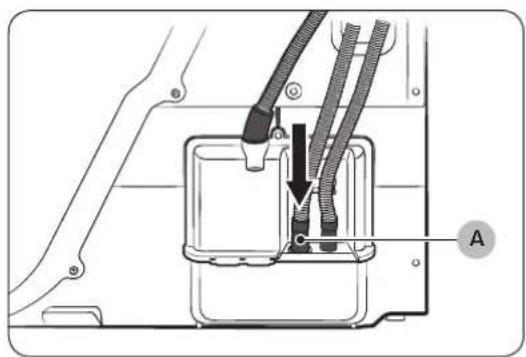

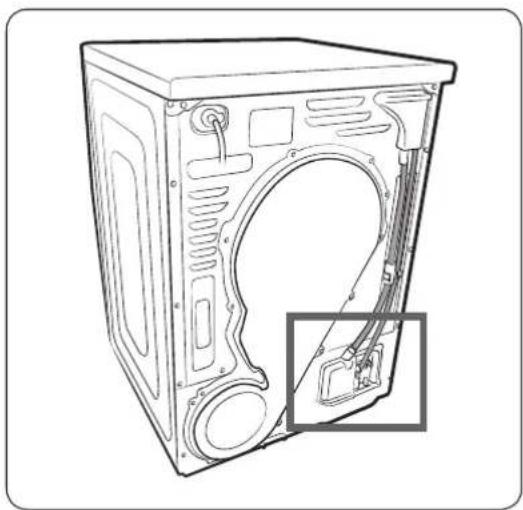

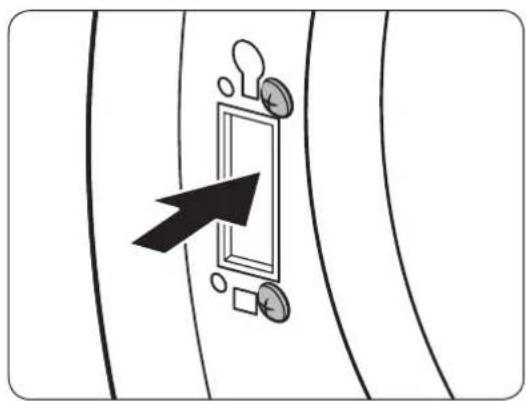

1. Rimuovere il tubo di scarico dal foro (A), ed

inserirlo nel foro (B). Untitled-25 18 7/30/2019 5:53:06 PMItaliano 19 Installazione

2. Inserire una estremità del tubo accessorio

(tubo di scarico lungo) nel foro (A).

3. Inserire l'altra estremità (uscita) del tubo

accessorio al sistema di scarico in uno dei seguenti modi: Su una vasca:

1. Posizionare l'estremità del tubo accessorio con

un angolo inferiore ai 90 cm (*) dal fondo della asciugatrice.

2. Per piegare il tubo accessorio ad un angolo

desiderato, usare la guida tubo (B) in plastica in dotazione e ssarla alla parete mediante un gancio o al rubinetto con un cavo. Assemblare il tubo di scarico (A) e la guida del tubo (B) e ssarli con la fascetta (C).

3. E' possibile drenare l'acqua di condensa

collegando il tubo di scarico accessorio (lungo) direttamente al foro di scarico. ATTENZIONE Non utilizzare un giunto di collegamento per allungare il tubo di scarico. Nell'area della connessione possono vericarsi gocciolii di acqua. Usare un tubo di scarico lungo. Untitled-25 19 7/30/2019 5:53:07 PMInstallazione Italiano20 Installazione In caso di uso del tubo di scarico del lavandino:

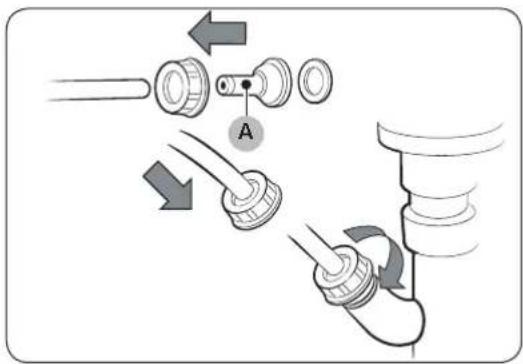

1. Montare il connettore del tubo (A) e ssarlo

all'estremità del tubo accessorio come mostrato n gura. ATTENZIONE Al ne di prevenire eventuali perdite, vericare di aver ben collegato il tubo al connettore.

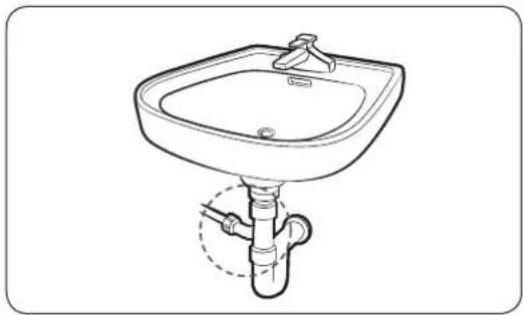

2. Collegare l'adattatore del tubo direttamente al

tubo di scarico del lavandino. Untitled-25 20 7/30/2019 5:53:08 PMItaliano 21 Installazione Checklist dell'installazione

• L'asciugatrice è collegata correttamente ad una presa dotata di messa a terra.

• Tutti i materiali di imballaggio sono stati completamente rimossi e adeguatamente smaltiti.

• L'asciugatrice è livellata e posizionata stabilmente sul pavimento.

• Avviare la asciugatrice per accertarsi che funzioni, si riscaldi e si spenga come previsto.

• Eseguire un ciclo di ZEITL. TROCKNEN/Temps de Séchage (ASCIUGATURA A TEMPO) da 20 minuti per vedere se viene visualizzato sul display il codice informativo HC. In tale caso, contattare un Centro di assistenza autorizzato.

• Al termine della installazione, si consiglia di attendere almeno 1 ora prima di utilizzare la asciugatrice. Prima di usare la asciugatrice

• Assicurarsi che all'interno del cestello non vi siano rimasti accessori.

• Collegare il cavo di alimentazione poco prima di azionare la asciugatrice.

• Non ostruire i fori di ventilazione della griglia posta nella parte frontale dell'asciugatrice.

• Non posizionare oggetti inammabili vicino all'asciugatrice e mantenere lo spazio intorno sgombero.

• L'asciugatrice deve essere livellata con il pavimento.

• Non rimuovere i piedini di livellamento della asciugatrice. Essi sono necessari per mantenere l'asciugatrice livellata al pavimento. Inversione dello sportello In base alle condizioni ambientali o alle proprie esigenze potrebbe risultare necessario invertire il senso di apertura dello sportello. AVVERTENZA Assicurarsi che l'inversione dello sportello venga eseguita da un tecnico qualicato. Untitled-25 21 7/30/2019 5:53:08 PMInstallazione Italiano22 Installazione Tipo 1

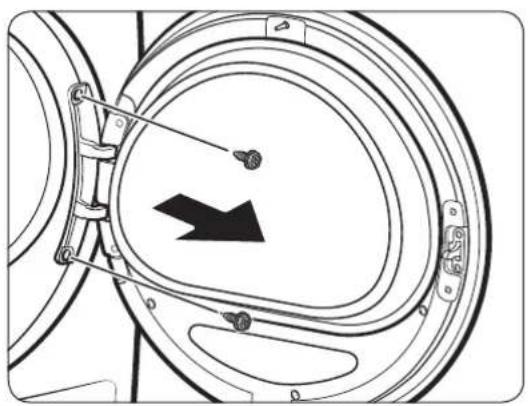

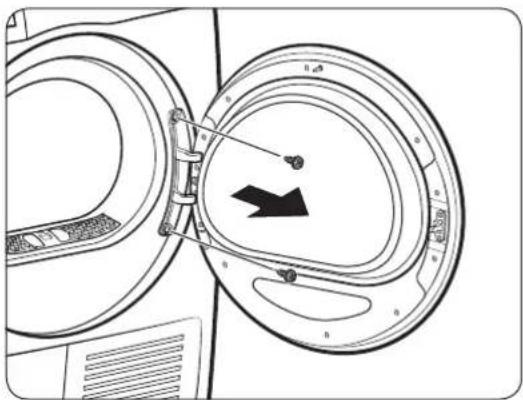

1. Aprire lo sportello ed allentare le due viti che

ssano la cerniera dello sportello. Trattenendo lo sportello con entrambe le mani, sollevarlo leggermente per rimuoverlo.

2. Usare un oggetto sottile per rimuovere la

guarnizione dello sportello.

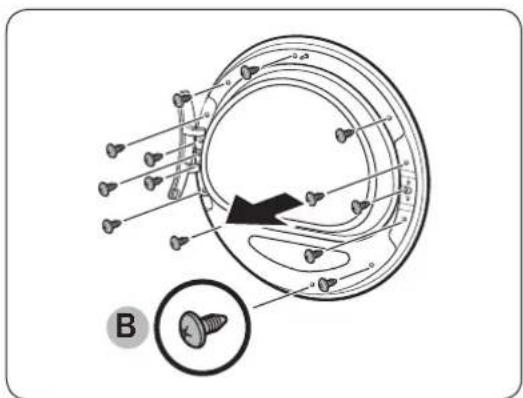

3. All'interno dello sportello rimuovere le 3 viti

superiori e le 3 viti inferiori del fermo dell'oblò di vetro, quindi rimuoverlo. Untitled-25 22 7/30/2019 5:53:09 PMItaliano 23 Installazione

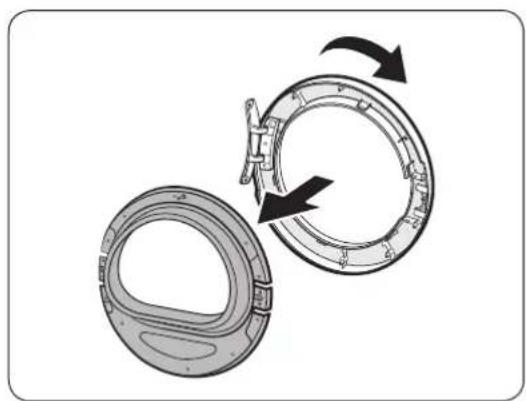

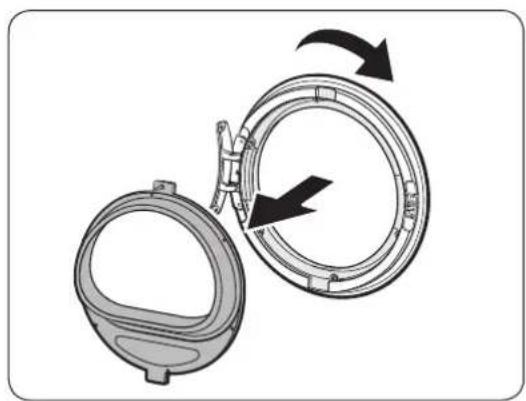

4. Al termine ruotare il coperchio dello sportello

5. Inserire il fermo dell'oblò di vetro nella

nuova posizione nel coperchio dello sportello. Assicurarsi che la cerniera dello sportello sia nella stessa posizione riportata in gura.

6. Serrare le 3 viti superiori e le 3 viti inferiori

del fermo dell'oblò di vetro. NOTA La forma delle viti varia per dimensione. Assicurarsi di ssare le viti corrette. Untitled-25 23 7/30/2019 5:53:10 PMInstallazione Italiano24 Installazione

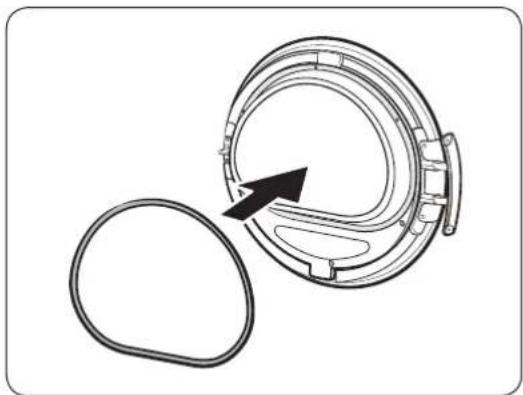

7. Inserire la guarnizione dello sportello nella

8. Rimuovere le due viti rimaste dopo la

rimozione della cerniera dello sportello.

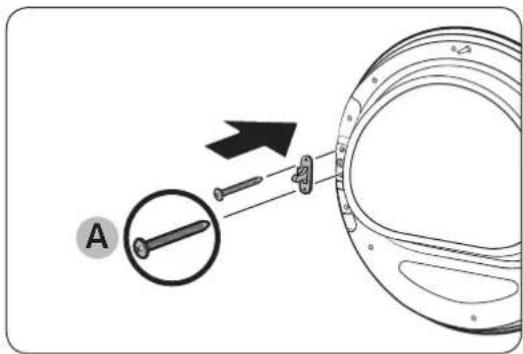

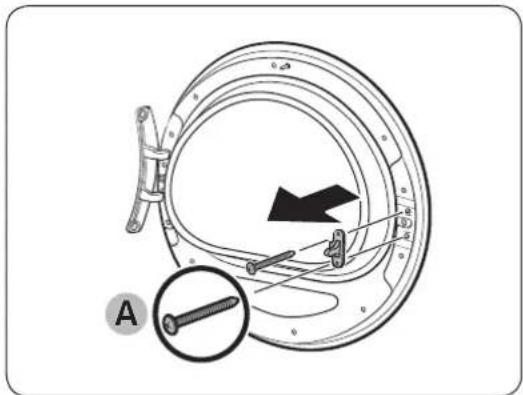

9. Allentare le 4 viti del fermo della leva.

Rimuovere il fermo della leva e rimontarlo sul lato opposto. Untitled-25 24 7/30/2019 5:53:11 PMItaliano 25 Installazione

10. Sul telaio della cerniera opposto, serrare le

2 viti rimosse in precedenza al passaggio 7. Notare che è necessario serrarli sulla destra (in alto a destra e in basso a destra) del telaio.

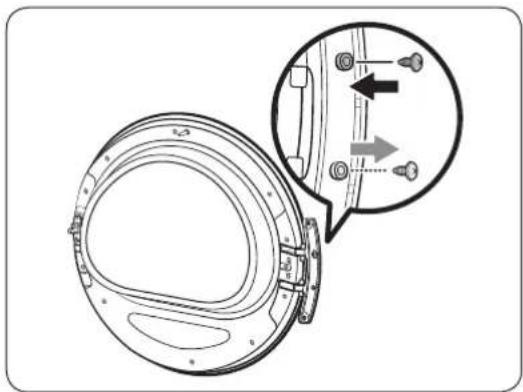

11. Spostare le viti inferiori della cerniera

dello sportello sul lato superiore della cerniera. Quindi serrarle. (solo modelli DV**M5***1*/DV**M5***2*/DV**M5***3*)

12. Posizionare la cerniera dello sportello sul lato

opposto e serrare le due viti per ssare lo sportello alla asciugatrice. Untitled-25 25 7/30/2019 5:53:12 PMInstallazione Italiano26 Installazione Tipo 2 (modelli DV**M5***K*)

1. Rimuovere la cerniera dello sportello, quindi

rimuovere lo sportello. - Rimuovere le 2 viti-bullone dello sportello.

2. Rimuovere le 2 viti (A) dalla leva dello

3. Rimuovere le 14 viti (B) dal fermo interno.

Untitled-25 26 7/30/2019 5:53:12 PMItaliano 27 Installazione

4. Rimuovere il fermo interno del vetro e ruotare

il coperchio dello sportello di 180 gradi.

5. Inserire il fermo interno del vetro nel

coperchio invertito dello sportello.

ATTENZIONE Assicurarsi di serrare le viti (B) sul fermo interno dello sportello, e non le viti (A). Untitled-25 27 7/30/2019 5:53:13 PMInstallazione Italiano28 Installazione

7. Serrare le 2 viti (A) sulla leva dello sportello.

ATTENZIONE Assicurarsi di serrare le viti (A) sulla leva dello sportello, e non le viti (B).

8. Spostare le viti inferiori della cerniera dello

sportello sul lato superiore della cerniera. Quindi serrarle.

9. Montare la cerniera dello sportello sul lato

opposto. - Serrare le due 2 viti-bullone. NOTA Per riportare lo sportello nella posizione originale, seguire nuovamente i passaggi descritti. Notare che lo sportello, le cerniere e le altre parti si ritroveranno nell'orientamento opposto rispetto a quanto riportato in questi passaggi. Untitled-25 28 7/30/2019 5:53:14 PMItaliano 29 Operazioni Pannello di controllo DV9*M5*****/DV8*M5*****

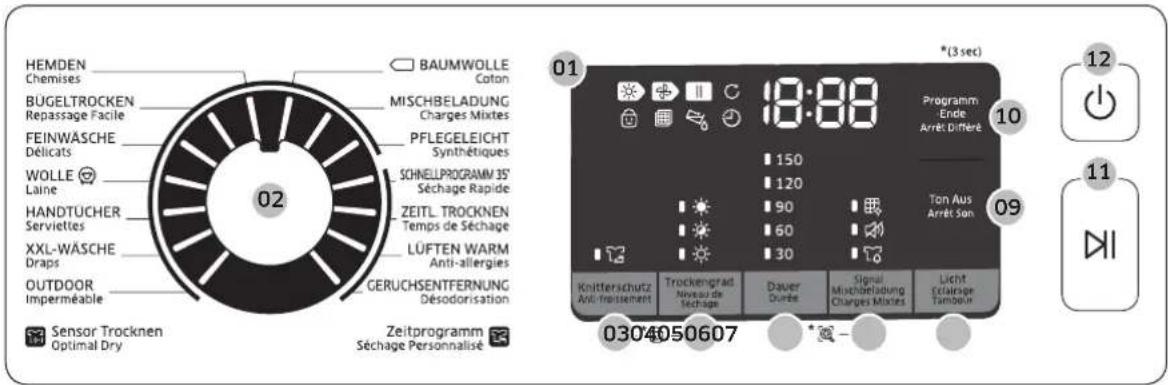

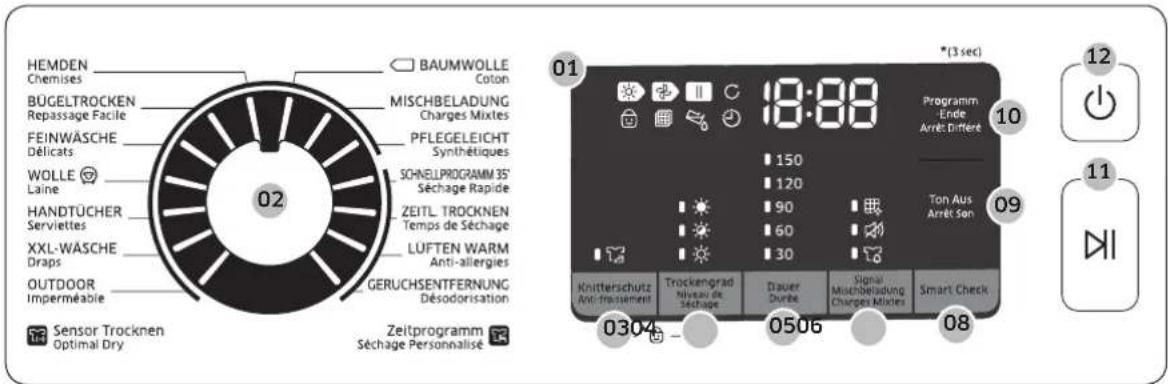

Operazioni Untitled-25 29 7/30/2019 5:53:15 PMOperazioni Italiano30 Operazioni 01 Display graco digitale Visualizza tutte le informazioni sui cicli, compresi i tempi di asciugatura, i codici informativi e lo stato della asciugatrice. Vedere la tabella sotto per i dettagli relativi allo stato. Asciugatura in corso Sicurezza bambini attivat/ disattivata Raffreddamento in corso Stiro facile Arresta Allarme pulizia scambiatore di calore Stiro facile in corso Volume On/Off Controllare il ltro Asciuga Tutto Fine Programmata Smart Check Vuotare il serbatoio dell'acqua 02 Selettore programma Ruotare il selettore dei programmi per impostare un programma di lavaggio. Vedere Panoramica programmi a pagina 32 per i cicli disponibili. 03 Knitterschutz/ Anti-froissement (Stiro facile) Aggiungere circa 2 ore di rotazione intermittente al temine del ciclo selezionato al ne di ridurre le pieghe. Nel pannello del display compare un grande cerchio ed il cestello inizia a ruotare in modo intermittente. Per attivare questa funzione, premere Knitterschutz/Anti-froissement (Stiro facile). Si accende la corrispondente spia. 04 Trockengrad/ Niveau de Séchage (Livelli Asciugatura) Premere per selezionare il livello di asciugatura nei programmi HEMDEN/ Chemises (CAMICIE), HANDTÜCHER/Serviettes (ASCIUGAMANI), BAUMWOLLE/ Coton (COTONE), MISCHBELADUNG/Charges Mixtes (MISTI), e PFLEGELEICHT/ Synthétiques (SINTETICI). L'asciugatura può essere impostata su tre livelli (1-3). Il Livello 1 viene utilizzato per asciugare parzialmente capi da asciugare stesi e appesi. Il Livello 3 è il maggiore dei tre e viene utilizzato per asciugare capi di maggiori dimensioni o generici. 05 Dauer/Durée (Tempo) Premere per regolare il tempo dei programmi ZEITL. TROCKNEN/Temps de Séchage (ASCIUGATURA A TEMPO), LÜFTEN WARM/Anti-allergies (RAPIDO), e GERUCHSENTFERNUNG/Désodorisation (REFRESH). Sono disponibili le seguenti opzioni di tempo (unità: minuti): 30, 60, 90, 120 e

• 120 minuti e 150 minuti non sono disponibili per i programmi LÜFTEN WARM/Anti-allergies (RAPIDO) e GERUCHSENTFERNUNG/Désodorisation (REFRESH).

• Il tempo di asciugatura esatto dipende dall'umidità residua del carico. Untitled-25 30 7/30/2019 5:53:19 PMItaliano 31 Operazioni 06 Signal Mischbeladung/ Charges Mixtes (Asciuga Tutto) Questo allarme è disponibile solo per i programmi HEMDEN/Chemises (CAMICIE), BAUMWOLLE/Coton (COTONE), MISCHBELADUNG/Charges Mixtes (MISTI) e PFLEGELEICHT/Synthétiques (SINTETICI). Se un carico contiene tessuti misti, si accende la spia Asciuga Tutto ( ) qualora l'asciugatura media abbia raggiunto l'80 %. Questo permette di estrarre i capi che non si desidera asciugare completamente o che si asciugano presto lasciando i capi rimanenti per continuarne l'asciugatura. 07 Licht/Eclairage Tambour (Luce Interna) (DV9*M5*****/ DV8*M5*****) Premere il tasto per accendere o spegnere la luce interna. La luce interna rimarrà accesa per 5 minuti dopo essere stata attivata quinsi si spegnerà automaticamente. 08 Smart Check (DV7*M5*****) Se la asciugatrice rileva un problema, Smart Check permette di vericare il suo stato mediante uno smartphone. 09 Ton Aus/Arrêt Son (Volume On/ Off) Premere il tasto per attivare/escludere l'audio dal pannello di controllo. L'impostazione audio rimane attiva anche spegnendo e riaccendendo la asciugatrice. 10 Programm- Ende/Arrêt Différé (Fine Programmata) È possibile regolare il tempo di ne del programma selezionato con incrementi di 1 ora no a 24 ore. 11 Avvio/Pausa Premere per iniziare o mettere in pausa un programma. Se la ascugatrice è in esecuzione, premere il tasto una volta per metterla in pausa. Premere nuovamente il tasto per riprendere il programma. 12 Accensione Premere per accendere/spegnere la asciugatrice. Se la asciugatrice viene accesa per 10 minuti senza alcun tasto premuto, si spegnerà automaticamente. Untitled-25 31 7/30/2019 5:53:19 PMOperazioni Italiano32 Operazioni Panoramica programmi Programma Descrizione Carico max (kg) HEMDEN/Chemises (CAMICIE) Programma per asciugare rapidamente un indumento come una camicia.

BÜGELTROCKEN/ Repassage Facile (PRONTO STIRO) Questo programma termina il processo di asciugatura mantenendo gli indumenti umidi, in modo da facilitare la stiratura.

FEINWÄSCHE/Délicats (DELICATI) Per gli indumenti da gestire con cautela come la biancheria intima.

WOLLE/Laine (LANA) Programma idoneo solo alla asciugatura di indumenti in lana lavabili in lavatrice ed asciugabili con la asciugatrice. Al ne di ottenere risultati ottimali, prima di asciugare gli indumenti rivoltarli.

HANDTÜCHER/ Serviettes (ASCIUGAMANI) Programma per l'asciugatura di indumenti da bagno come gli accappatoi.

XXL-WÄSCHE/Draps (TRAPUNTE) Per indumenti di grandi dimensioni come coperte, lenzuola, trapunte e piumini leggeri.

OUTDOOR/Imperméable (OUTDOOR) Per indumenti pesanti come capi per lo sci ed abbigliamento da montagna, così come anche tessuti particolari come spandex, elastici e in microbra. È consigliato usare questo programma dopo aver lavato gli indumenti con il programma OUTDOOR/Imperméable (OUTDOOR) nella lavatrice.

GERUCHSENTFERNUNG/ Désodorisation (REFRESH) Tutti i tipi di tessuti. Per rinfrescare o aerare indumenti che non siano stati indossati per lungo tempo.

Untitled-25 32 7/30/2019 5:53:20 PMItaliano 33 Operazioni Programma Descrizione Carico max (kg) LÜFTEN WARM/Anti- allergies (RAPIDO) Per indumenti di piccole dimensioni, pre-asciugati. Il tempo di asciugatura è preimpostato a 30 minuti. Programmi a cicli per tutti i tipi di tessuto, tranne lana e seta. Indumenti asciutti ancora leggermente umidi o che siano già stati pre-asciugati. Idoneo anche alla asciugatura successiva di indumenti multi strato, spessi che siano di difcile asciugatura. NOTA Questo programma è adeguato alla asciugatura di tessuti singoli in lana, scarpe sportive e giocattoli morbidi. Asciugare questi ultimi solo usando una retina per indumenti in lana.

1. Ruotare il Selettore programma per impostare ZEITL.

TROCKNEN/Temps de Séchage (ASCIUGATURA A TEMPO).

2. Premere Dauer/Durée (Tempo) per impostare il tempo di

asciugatura tra 30 minuti e 150 minuti. Tenere premuto Tempo per scorrere le impostazioni disponibili con incrementi di 30 minuti. NOTA La durata del programma effettivo varia in base al grado di asciugatura degli indumenti.

SCHNELLPROGRAMM 35'/Séchage Rapide (RAPIDO 35') Per l'asciugatura di indumenti leggeri in cotone o indumenti che necessitano di una asciugatura rapida. Il tempo di asciugatura preimpostato è di 35 minuti.

MISCHBELADUNG/ Charges Mixtes (MISTI) Per i carichi di indumenti misti composti da cotone e tessuti sintetici. Max BAUMWOLLE/ Coton (COTONE) Per indumenti leggeri in cotone, lenzuola, tovaglie, intimo, asciugamani e camicie. Max Untitled-25 33 7/30/2019 5:53:20 PMOperazioni Italiano34 Operazioni Diagramma dei programmi NOTA Per ottenere risultati ottimali seguire le indicazioni relative ai carichi consigliate per ogni programma di asciugatura.

Carico grande: Riempire il cestello per circa ¾ del carico completo. Non aggiungere indumenti oltre questo livello in modo da consentire agli indumenti di ruotare liberamente nel cestello.

• Carico medio: Riempire il cestello per circa ½ del carico completo.

• Carico piccolo: Riempire il cestello con 3-5 indumenti, non oltre ¼ della capacità totale. Programma Indumenti consigliati Dimensione carico Livello di asciugatura HEMDEN/Chemises (CAMICIE) Camicie e camicette da non stirare in cotone, lino, bre sintetiche o miste.

Disponibile BÜGELTROCKEN/ Repassage Facile (PRONTO STIRO) Questo programma termina il processo di asciugatura mantenendo gli indumenti umidi, in modo da facilitare la stiratura.

Non disponibile WOLLE/Laine (LANA) Programma idoneo solo alla asciugatura di indumenti in lana lavabili in lavatrice ed asciugabili con la asciugatrice.

Non disponibile HANDTÜCHER/ Serviettes (ASCIUGAMANI) Programma per l'asciugatura di indumenti da bagno come gli accappatoi.

Disponibile XXL-WÄSCHE/Draps (TRAPUNTE) Per indumenti di grandi dimensioni come coperte, lenzuola, trapunte e piumini leggeri.

Non disponibile OUTDOOR/Imperméable (OUTDOOR) Per indumenti pesanti come capi per lo sci ed abbigliamento da montagna, così come anche tessuti particolari come spandex, elastici e in microbra.

Non disponibile GERUCHSENTFERNUNG/ Désodorisation (REFRESH) Tutti i tipi di tessuti. Per rinfrescare o aerare indumenti che non siano stati indossati per lungo tempo. – Non disponibile LÜFTEN WARM/Anti- allergies (RAPIDO) Indumenti di piccole dimensioni e indumenti umidi Ogni giorno idonei per essere asciugati col calore – Non disponibile ZEITL. TROCKNEN/ Temps de Séchage (ASCIUGATURA A TEMPO) Tutti i tipi di tessuti: programma a tempo. – Non disponibile SCHNELLPROGRAMM 35'/Séchage Rapide (RAPIDO 35') Sintetici e cotone leggero

Disponibile Untitled-25 34 7/30/2019 5:53:21 PMItaliano 35 Operazioni Programma Indumenti consigliati Dimensione carico Livello di asciugatura MISCHBELADUNG/ Charges Mixtes (MISTI) Per i carichi di indumenti misti composti da cotone e tessuti sintetici. 7, 8, 9 Disponibile BAUMWOLLE/ Coton (COTONE) Per indumenti leggeri in cotone, lenzuola, tovaglie, intimo, asciugamani e camicie. 7, 8, 9 Disponibile Untitled-25 35 7/30/2019 5:53:21 PMOperazioni Italiano36 Operazioni Per iiniziare Semplici passi per iniziare

1. Premere Accensione per accendere la asciugatrice.

2. Caricare la asciugatrice e chiudere lo sportello.

3. Ruotare il Selettore programma per impostare un programma.

5. Selezionare le necessaie impostazioni e le opzioni in base a piacere. (Knitterschutz/Anti-froissement

(Stiro facile), Licht/Eclairage Tambour (Luce Interna), Signal Mischbeladung/Charges Mixtes (Asciuga Tutto), e/o Programm-Ende/Arrêt Différé (Fine Programmata)).

6. Premere Avvio/Pausa. La spia della asciugatrice si accende e sul display viene visualizzato il tempo

stimato del programma. NOTA Il numero di impostazioni ed opzioni disponibili varia in base al progamma. Per cambiare programma durante il funzionamento

1. Premere Avvio/Pausa per interrompere il funzionamento.

2. Selezionare un programma diverso.

3. Tenere premuto Avvio/Pausa per avviare un nuovo programma.

Estrazione ed inserimento

• Inserire nella asciugatrice un solo carico di bucato alla volta.

• Evitare di mischiare indumenti pesanti e leggeri.

• Per aumentare l'efcienza di asciugatura durante l'asciugatura di uno o due indumenti, aggiungere al carico un asciugamano.

• Per ottenere risultati ottimali, prima di inserire gli indumenti nella asciugatrice sbrogliarli.

• Un eventuale sovraccarico inuenza il rotolamento che porta ad una asciugatura non uniforme e a pieghe sugli indumenti.

• A meno che non sia riportato sulla etichetta apposta sull'indumento, evitare di asciugare indumenti in bra di vetro.

• Evitare di asciugare indumenti sporchi.

• Non asciugare indumenti inzuppati di olio, alcool, benzina, ecc. Untitled-25 36 7/30/2019 5:53:21 PMItaliano 37 Operazioni Griglia di asciugatura (solo modelli che ne sono dotati) Impostare il tempo di asciugatura no a 150 minuti in base al livello di umidità, al peso ed agli indumenti da asciugare. Per effettuare l'asciugatura di indumenti mediante la griglia di asciugatura, si consiglia di usare il programma ZEITL. TROCKNEN/Temps de Séchage (ASCIUGATURA A TEMPO).

1. Posizionare la griglia di asciugatura nel

cestello, inserire le alette anteriori nei fori predisposti sul diaframma dello sportello.

A. Griglia di asciugatura

2. Posizionare gli indumenti sulla griglia,

lasciando sufciente spazio per la circolazione dell'aria. Per gli indumenti piegarli e posizionarli piatti sulla griglia. Per le scarpe, posizionarle con le suole rivolte verso il basso.

3. Chiudere lo sportello e premere Accensione.

Selezionare ZEITL. TROCKNEN/Temps de Séchage (ASCIUGATURA A TEMPO), e premere Dauer/Durée (Tempo) per selezionare il tempo di asciugatura.

4. Premere Avvio/Pausa.

Untitled-25 37 7/30/2019 5:53:22 PMOperazioni Italiano38 Operazioni Suggerimenti per una asciugatura ottimale Capi (max 1,5 kg) Descrizione Maglioni lavabili (compattare e poi posizionare piani sulla griglia) In caso di asciugatura di indumenti mediante la griglia, piegare e posizionare gli indumenti sulla griglia al ne di prevenire eventuali pieghe. Pupazzi di stoffa (con interno di cotone o poliestere) Pupazzi di stoffa (con interno in schiuma o in gommapiuma) Cuscini in gommapiuma Scarpe da ginnastica Per asciugare scarpe sportive, posizionarle sulla griglia in modo che le suole siano rivolte verso il basso. ATTENZIONE

• L'asciugatura di oggetti in schiuma, plastica o gomma può danneggiare gli articoli e causare un rischio di incendio.

• Al ne di prevenire danni alle scarpe, usare la Griglia di asciugatura. Untitled-25 38 7/30/2019 5:53:22 PMItaliano 39 Operazioni Guida ai programmi Seguire sempre le istruzioni di cura applicate agli indumenti durante il ciclo di asciugatura. Se le istruzioni riportate sull'etichetta non sono disponibili, fare riferimento alla tabella che segue. Copriletti e trapunte • Usare le impostazioni di temperatura Alta. Coperte • Per avere risultati ottimali, asciugare una sola coperta alla volta. Pannolini lavabili • Usare le impostazioni di temperatura Alta. Indumenti in piuma d'oca • Non asciugare con una impostazione di calore. La mancata osservanza di questa indicazione può innescare un incendio. Usare solo il programma GERUCHSENTFERNUNG/Désodorisation (REFRESH). Gommapiuma (tappetini con parte in gomma, Pupazzi di stoffa, ecc.)

• Non asciugare con una impostazione di calore. La mancata osservanza di questa indicazione può innescare un incendio. Usare solo il programma GERUCHSENTFERNUNG/Désodorisation (REFRESH). Cuscini • Aggiungere alcuni asciugamani di cotone per facilitare l'azione del cestello e far gonare gli indumenti.

• Non asciugare nell'asciugatrice cuscini in gommapiuma o capoc. Usare solo il programma GERUCHSENTFERNUNG/Désodorisation (REFRESH). Plastiche (tendine per la doccia, coperture plastiche da esterno, ecc.)

• Usare il programma GERUCHSENTFERNUNG/Désodorisation (REFRESH) o ZEITL. TROCKNEN/Temps de Séchage (ASCIUGATURA A TEMPO).

• Impostare il minore livello di asciugatura disponibile. ATTENZIONE Non usare la asciugatrice per asciugare indumenti non elencati sopra. Untitled-25 39 7/30/2019 5:53:22 PMOperazioni Italiano40 Operazioni Funzioni speciali Fine Programmata È possibile impostare la asciugatrice in modo da completare un programma all'orario desiderato.

1. Selezionare il programma con tutte le opzioni

Programmata) più volte per impostare un tempo di asciugatura tra 1 ora e 24 ore con incrementi di 1 ora.

3. Premere Avvio/Pausa. La spia corripondente

lampeggia e l'orologio inizia il countdown all'orario impostato. NOTA Per annullare le impostazioni di Fine Programmata, riavviare la asciugatrice usando il tasto Accensione. Sicurezza bambini Sicurezza bambini impedisce ai bambini di giocare con la asciugatrice. Quando Sicurezza bambini è attiva, tutti i tasti sono disabilitati fatta eccezione per Accensione. Per attivare/disattivare Sicurezza bambini, simultaneamente premere Signal Mischbeladung/ Charges Mixtes (Asciuga Tutto) e Smart Control o Knitterschutz/Anti-froissement (Stiro facile) e Trockengrad/Niveau de Séchage (Livelli Asciugatura) per 3 secondi. NOTA Se Sicurezza bambini è attiva, e la asciugatrice viene spenta e riaccesa, Sicurezza bambini rimane attiva. Smart Check Se la asciugatrice rileva un problema, Smart Check permette di vericare il suo stato mediante uno smartphone. Notare che Smart Check può essere usato solo con gli smartphone della serie Galaxy e iPhone. Per utilizzare Smart Check, assicurarsi di avere scaricato la app Samsung Smart Washer/Dryer, e seguire i passaggi indicati sotto.

1. Tenere premuto Dauer/Durée (Tempo) e Signal

Mischbeladung/Charges Mixtes (Asciuga Tutto) per 3 secondi o premere Smart Check. I LED sul pannello del display ruotano e viene visualizzato il codice Smart Check.

2. Sullo smartphone, aprire la app Samsung Smart

Washer/Dryer e selezionare il tasto Smart Check.

3. Puntare l'obiettivo della fotocamere sul codice

Smart Check mostrato sul display.

4. Una volta riconosciuto correttamente il codice

informativo, la app fornirà le informazioni sul problema e le soluzioni applicabili. NOTA

• In presenza di una forte illuminazione ambientale riessa sul display, la app potrebbe non riconoscere il codice informativo.

• Qualora lo smartphone non riconosca il codice, digitare manualmente il codice nello smartphone. Untitled-25 40 7/30/2019 5:53:22 PMItaliano 41 Manutenzione AVVERTENZA

• Non pulire l'asciugatrice spruzzandovi direttamente sopra acqua.

• Non usare benzene, diluenti, alcol o acetone per la pulizia dell'apparecchio. Il mancato rispetto di questa precauzione può causare scolorimenti, deformazioni, danni, scariche elettriche o un incendio.

• Prima di effettuare la pulizia della asciugatrice, assicurarsi di scollegare il cavo di alimentazione. Pannello di controllo Pulire l'apparecchio con un panno morbido e umido. Non usare detersivi abrasivi. Non spruzzare prodotti per la pulizia direttamente sul pannello. Asciugare eventuali fuoriuscite o liquidi dal pannello di controllo. Esterno Pulire l'apparecchio con un panno morbido e umido. Non usare detersivi abrasivi. Evitare di usare o posizionare oggetti pesanti vicino/sopra la asciugatrice. Tenere i detersivi e gli articoli per il bucato sul piedistallo (venduto a parte) o in un contenitore separato. Cestello Pulire con un panno umido e morbido ed un detersivo delicato e non abrasivo per acciaio inox. Asciugare i rimanenti residui con un panno asciutto e pulito. Filtro lanuggine Pulire il ltro lanuggine dopo ogni carico.

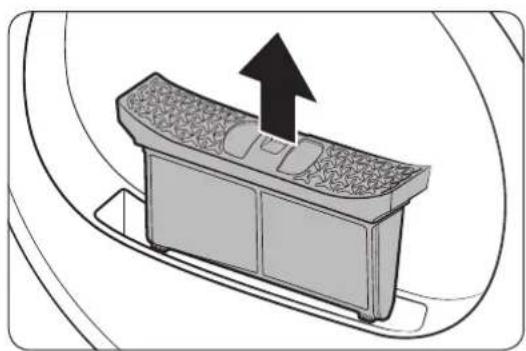

1. Aprire lo sportello e estrarre il ltro lanuggine

tirandolo verso l'alto. Manutenzione Untitled-25 41 7/30/2019 5:53:23 PMManutenzione Italiano42 Manutenzione

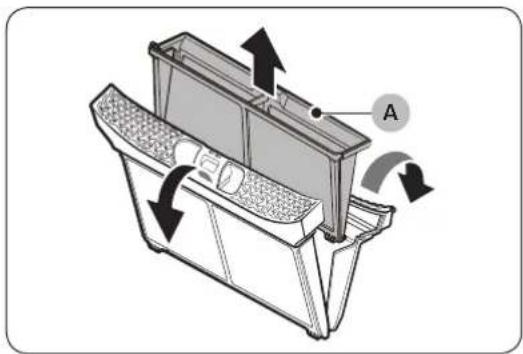

2. Aprire il ltro esterno e rimuovere il ltro

3. Dispiegare sia il ltro interno sia quello

4. Rimuovere eventuale lanuggine da entrambi i

ltri e pulirli con la spazzola di pulitura. NOTA Per pulire i ltri completamente, pulirli in acqua corrente ed asciugarli bene.

5. Inserire il ltro interno nel ltro esterno,

quindi reinserire il ltro lanuggine nella posizione originale. ATTENZIONE

• Pulire il ltro lanuggine dopo ogni carico. Diversamente le prestazioni di asciugatura potrebbero peggiorare.

• Non azionare la asciugatrice senza il ltro interno montato all'interno del ltro esterno.

• L'uso della asciugatrice con un ltro lanuggine bagnato potrebbe causare cattivi odori o ridurre le prestazioni di asciugatura. Untitled-25 42 7/30/2019 5:53:24 PMItaliano 43 Manutenzione Serbatoio dell'acqua Per evitare perdite, vuotare il serbatoio dell'acqua dopo ogni ciclo di asciugatura.

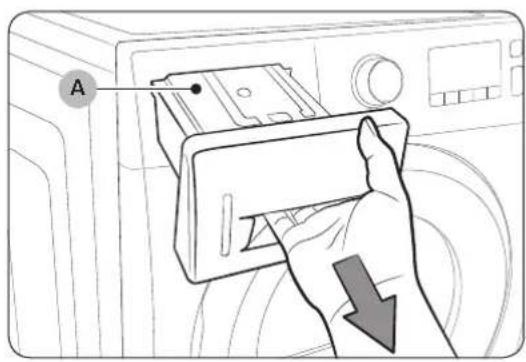

1. Usando entrambe le mani, tirare il serbatoio

dell'acqua (A) verso avanti per estrarlo.

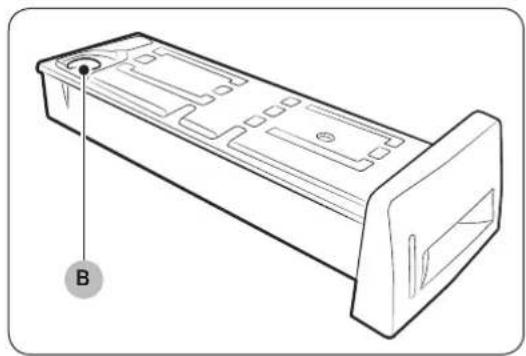

2. Vuotare l'acqua mediante il tubo di scarico

(B) e rimontare il serbatoio dell'acqua nella posizione originale. NOTA Vuotando il serbatoio dell'acqua e premendo il tasto Avvio/Pausa, la spia corrispondente si spegne. Untitled-25 43 7/30/2019 5:53:24 PMManutenzione Italiano44 Manutenzione Scambiatore di calore Pulire lo scambiatore di calore almeno una volta al mese. (oppure Quando il cicalino suona e l'indicatore dello scambiatore di calore si illumina sul display.)

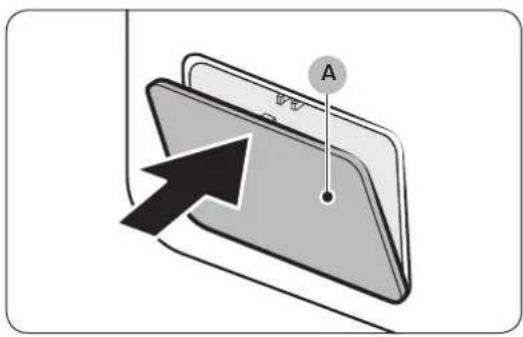

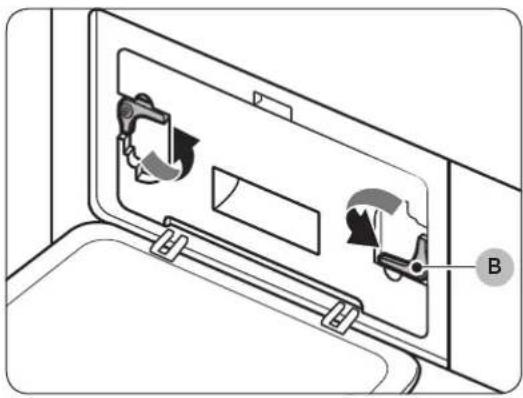

coperchio esterno (A) per aprirlo.

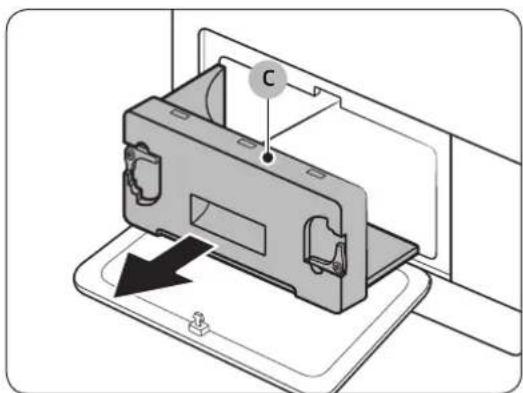

3. Rimuovere il coperchio interno (C).

Untitled-25 44 7/30/2019 5:53:25 PMItaliano 45 Manutenzione

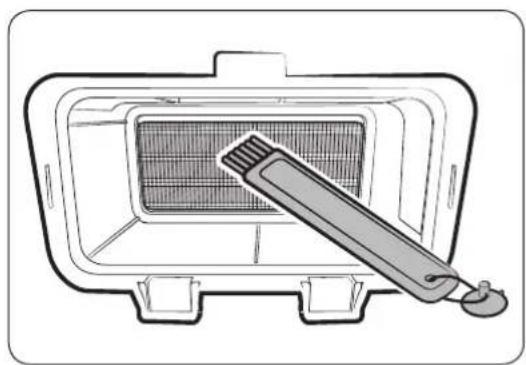

4. Pulire lo scambiatore di calore con la spazzola

in dotazione o un aspirapolvere dotato di spazzola. Prestare attenzione a non piegare o danneggiare le alette dello scambiatore di calore durante la pulizia. Ciò infatti potrebbe portare ad un peggioramento della capacità di asciugatura. ATTENZIONE

• Per evitare lesioni siche e bruciature, non toccare o pulire lo scambiatore di calore con le mani nude.

• Non utilizzare acqua per pulire lo scambiatore di calore.

5. Pulire il coperchio interno con un panno

6. Rimontare il coperchio interno nella sua

posizione originale e chiudere le leve di ssaggio.

7. Chiudere il coperchio esterno.

NOTA Terminata la pulizia, assicurarsi che le leve siano bloccate. Untitled-25 45 7/30/2019 5:53:26 PMItaliano46 Risoluzione dei problemi Checkpoint Se si verica un problema con la asciugatrice, controllare per prima cosa la tabella sottostante e provare i suggerimenti indicati. Sintomo Azione La asciugatrice non funziona

• Vericare che lo sportello sia ben chiuso.

• Vericare che il cavo di alimentazione sia saldamente collegato.

• Vericare che il salvavita della abitazione ed i fusibili siano a posto.

• Vuotare il serbatoio dell'acqua.

• Pulire il ltro della lanuggine. La asciugatrice non riscalda

• Vericare che il salvavita della abitazione ed i fusibili siano a posto.

• Selezionare una impostazione di calore diversa da GERUCHSENTFERNUNG/Désodorisation (REFRESH).

• Vericare il ltro lanuggine ed il ltro dello scambiatore di calore. Se necessario pulirli.

• L'asciugatrice potrebbe essere nella fase di raffreddamento del programma. La asciugatrice non asciuga Vericare quanto sopra, ed in più…

• Vericare che la asciugatrice non sia sovraccarica.

• Suddividere separando i capi leggeri da quelli pesanti.

• Reinserire gli indumenti grandi ed ingombranti per garantire una asciugatura uniforme.

• Vericare che la asciugatrice carichi in maniera adeguata.

• Per i piccoli carichi, aggiungere alcuni piccoli asciugamani.

• Pulire il ltro lanuggine ed il ltro dello scambiatore di calore. La asciugatrice è rumorosa

• Vericare l'eventuale presenza di monete, bottoni, accendini, ecc.

• Vericare che l'asciugatrice sia livellata e posizionata stabilmente sul pavimento.

• L'asciugatrice emette rumori causati dal movimento dell'aria attraverso il cestello e la ventola. Ciò è normale. Asciugatura non uniforme

• Le cuciture, le tasche e le altre parti degli indumenti sono difcili da asciugare rispetto ad altre. Ciò è normale.

• Suddividere separatamente i capi leggeri da quelli pesanti. La asciugatrice emette strani odori

• La asciugatrice può diffondere gli odori domestici aspirati dalle vicinanze e quindi emetterli. Ciò è normale. Risoluzione dei problemi Untitled-25 46 7/30/2019 5:53:26 PMItaliano 47 Risoluzione dei problemi Sintomo Azione La asciugatura si spegne prima che gli indumenti siano asciutti

• Il carico dell'asciugatrice è troppo esiguo. Aggiungere più capi e riavviare il programma.

• Il carico dell'asciugatrice è troppo grande. Estrarre alcuni capi e riavviare il programma. Lanuggine sugli indumenti

• Assicurarsi che il ltro della lanuggine sia pulito prima di avviare un programma.

• Asciugare gli indumenti che producono lanuggine (asciugamani pelosi) da quegli indumenti che hanno tessuti che catturano la lanuggine quali ad esempio pantaloni di anella nera.

• Suddividere i carichi di grandi dimensioni in carichi di minori dimensioni. Indumenti ancora pieni di grinze anche dopo il programma Stiro Facile

• Carichi piccoli di 1-4 indumenti portano ai migliori risultati di asciugatura.

• Inserire un numero inferiore di indumenti. Inserire indumenti simili. Negli indumenti rimane odore anche dopo il programma Refresh

• Vericare di lavare completamente gli indumenti impregnati di odori forti. Untitled-25 47 7/30/2019 5:53:26 PMRisoluzione dei problemi Italiano48 Risoluzione dei problemi Codici informativi Se la lavatrice non funziona, osservare il codice informativo visualizzato sul display. Vericare la tabella sotto e provare i suggerimenti riportati. Codice informativo Signicato Azione

Problema al sensore della temperatura Pulire il ltro lanuggine e/o il ltro dello scambiatore di calore. Qualora ciò continui, rivolgersi ad un Centro di assistenza autorizzato. tC5 Problema al sensore della temperatura del compressore Attendere 2-3 minuti. Accendere la asciugatrice e riavviare.

Azionamento della asciugatrice con lo sportello aperto Chiudere lo sportello e riavviare. Qualora ciò continui, rivolgersi ad un Centro di assistenza autorizzato. HC Surriscaldamento del compressore Contattare l'assistenza 9C2 Rilevata una tensione bassa Vericare che la spina del cavo di alimentazione sia inserita in una presa. Qualora ciò continui, rivolgersi ad un Centro di assistenza autorizzato.

Serbatoio dell'acqua pieno La pompa di scarico non funziona Vuotare il serbatoio dell'acqua, accendere la macchina e riavviarla. Qualora ciò continui, rivolgersi ad un Centro di assistenza autorizzato. FIL+tEr (Suona il cicalino) Lo scambiatore di calore deve essere pulito Pulire lo scambiatore di calore. Per eventuali codici non indicati qui, o in caso i codici informativi rimangano visualizzati, contattare un Centro di assistenza autorizzato. Untitled-25 48 7/30/2019 5:53:27 PMItaliano 49 Appendice Tabella tessuti I seguenti simboli forniscono alcune istruzioni per la cura dei capi. Le etichette per la cura dei tessuti comprendono i simboli per l'asciugatura, il candeggio, l'asciugatura, lo stiro o la pulizia a secco laddove necessario. L'uso dei simboli garantisce coerenza tra i diversi produttori di articoli locali e di importazione. Seguire le istruzioni di lavaggio riportate sulle etichette per massimizzare la durata degli indumenti e ridurre i problemi di lavaggio. Programma di lavaggio Normale Stampa permanente/Anti pieghe/Controllo pieghe Delicati A Mano Temperatura acqua** Calda Tiepida Fredda NOTA ** I simboli con i punti rappresentano le temperature corrette dell'acqua di lavaggio per vari capi. L'intervallo delle temperature possibili per Calda è 41-52 °C, per Tiepida 29-41 °C e per Freddo 16-29 °C (la temperatura di lavaggio deve essere almeno 16 °C perché il detersivo si attivi ed effettui un lavaggio adeguato). Candeggiare Qualsiasi agente sbiancante (se necessario) Solo ossigeno senza cloro (cura dei colori) Candeggiare (se necessario) Programma di asciugatura Normale Stampa permanente/Anti pieghe/Controllo pieghe Delicati Istruzioni speciali Asciugare sul lo/Asciugare appeso Asciugare senza stirare Asciugare in piano Impostazione del calore Alta Media Bassa Qualsiasi temperatura Non riscaldare/Non asciugare ad aria Appendice Untitled-25 49 7/30/2019 5:53:32 PMAppendice Italiano50 Appendice Temperature stiro asciutto o a vapore Alta Media Bassa Simboli di avvertenza per il lavaggio Non lavare Non strizzare Non candeggiare Non asciugare in asciugatrici Non applicare vapore (con il ferro da stiro) Non stirare Lavaggio a secco Lavaggio a secco Non lavare a secco Asciugare steso/Asciugare appeso Asciugare senza stirare Asciugare in piano Protezione dell'ambiente Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei riuti. Tagliare il cavo di alimentazione, in modo che l'apparecchiatura non possa più essere collegata a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio. Untitled-25 50 7/30/2019 5:53:36 PMItaliano 51 Appendice Speciche

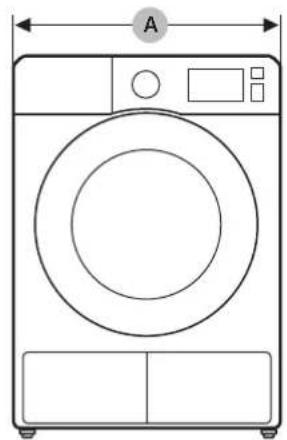

• : Peso del bucato asciutto ** : Programma di prova EN 61121:2013 Tutti i dati senza una “stella” sono stati calcolati in base a EN 61121:2013 I dati relativi al consumo possono variare dai valori nominali in base alle dimensioni del carico, ai tipi di tessuti, ai livelli di umidità residua dopo la centrifuga, le uttuazioni della rete elettrica ed eventuali ulteriori opzioni impostate. Untitled-25 54 7/30/2019 5:53:36 PMItaliano 55 Appendice Scheda tecnica delle asciugatrici per uso domestico Scheda tecnica asciugatrici per uso domestico Come riportato in dettaglio nel regolamento UE N. 392/2012 NOTA “*” L'asterisco(i) indica un modello di variante che può variare tra (0-9) o (A-Z). Samsung Nome modello DV7*M52**** DV8*M52**** DV9*M52**** Capacità kg 7 8 9 Tipo Condensatore Condensatore Condensatore Efcienza energetica A +++ (massima efcienza) a D (minima efcienza) A+++ A+++ A+++ Consumo energetico Consumo energetico annuale (AE_C)

kWh/anno 158,0 176,0 194,0 Asciugatrice automatica Si Si Si Consumo energetico (E_dry) programma standard cotone a pieno carico kWh 1,26 1,43 1,56 Consumo energetico (E_dry.1/2) programma standard cotone a carico parziale kWh 0,73 0,80 0,90 modo spento e left-on Consumo energetico in modo spento (P_o) a pieno carico W 0,50 0,50 0,50 Consumo energetico in modo left-on (P_l) a pieno carico W 5,00 5,00 5,00 Durata del modo left-on min 10 10 10 Programma al quale si riferiscono le informazioni contenute nell'etichetta e nella Scheda del prodotto

Cotone + Livelli Asciugatura 2 + (Stiro facile off) durata del programma standard Durata ponderata del programma standard cotone a pieno carico e a carico parziale min 126 141 155 Durata programma (T_dry) standard cotone a pieno carico min 148 169 188 Durata programma (T_dry.1/2) standard cotone a carico parziale min 110 120 130 classe di efcienza di condensazione Da A (efcienza massima) a G (efcienza minima) B B B Efcienza di condensazione media a pieno carico % 81 81 81 Efcienza di condensazione media a carico parziale % 81 81 81 Efcienza di condensazione ponderata % 81 81 81 Emissioni di rumore aereo Asciugatura a pieno carico dB (A) re 1 pW 65 65 65 Nome azienda Samsung Electronics Co., Ltd. Untitled-25 55 7/30/2019 5:53:37 PMAppendice Italiano56 Appendice Samsung Nome modello DV7*M50**** DV8*M50**** DV9*M50**** Capacità kg 7 8 9 Tipo Condensatore Condensatore Condensatore Efcienza energetica A +++ (massima efcienza) a D (minima efcienza) A++ A++ A++ Consumo energetico Consumo energetico annuale (AE_C)

kWh/anno 211,0 235,0 258,0 Asciugatrice automatica Si Si Si Consumo energetico (E_dry) programma standard cotone a pieno carico kWh 1,67 1,87 2,20 Consumo energetico (E_dry.1/2) programma standard cotone a carico parziale kWh 1,00 1,10 1,12 Modalità off e left-on Consumo energetico in modo spento (P_o) a pieno carico W 0,50 0,50 0,50 Consumo energetico in modo left-on (P_l) a pieno carico W 5,00 5,00 5,00 Durata del modo left-on min 10 10 10 Programma al quale si riferiscono le informazioni contenute nell'etichetta e nella Scheda del prodotto

Cotone + Livelli Asciugatura 2 + (Stiro facile off) durata del programma standard Durata ponderata del programma standard cotone a pieno carico e a carico parziale min 133 144 156 Durata programma (T_dry) standard cotone a pieno carico min 150 170 190 Durata programma (T_dry.1/2) standard cotone a carico parziale min 120 125 130 classe di efcienza di condensazione Da A (efcienza massima) a G (efcienza minima) B B B Efcienza di condensazione media a pieno carico % 81 81 81 Efcienza di condensazione media a carico parziale % 81 81 81 Efcienza di condensazione ponderata % 81 81 81 Emissioni di rumore aereo Asciugatura a pieno carico dB (A) re 1 pW 65 65 65 Nome azienda Samsung Electronics Co., Ltd. Untitled-25 56 7/30/2019 5:53:37 PMItaliano 57 Appendice NOTA

1. Il consumo energetico viene misurato come l'uso di 9 kg 258 kWh (8 kg 235 kWh) annuo, basato

su 160 cicli di asciugatura di un carico standard di indumenti in cotone a pieno e parziale carico, ed il consumo delle modalità a bassa potenza. Il consumo energetico effettivo per ciclo dipende dalle modalità d'uso dell’apparecchio.

2. Per ‘programma standard di indumenti in cotone’ a pieno e parziale carico si intende un programma

di asciugatura standard al quale si riferiscono l'etichetta e la scheda, ovvero il programma adatto all'asciugatura di un carico di indumenti di cotone normalmente bagnati e che sia il programma più efciente in termini di consumi energetici per gli indumenti in cotone. I dati relativi al consumo possono variare dai valori nominali in base alle dimensioni del carico, ai tipi di tessuti, ai livelli di umidità residua dopo la centrifuga, le uttuazioni della rete elettrica ed eventuali ulteriori opzioni impostate. Untitled-25 57 7/30/2019 5:53:37 PMMemo Untitled-25 58 7/30/2019 5:53:37 PMMemo Untitled-25 59 7/30/2019 5:53:37 PMDOMANDE O COMMENTI? NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO WEB SWITZERLAND
