MANUALE UTENTE LVX 1256 WH SCHOLTES

Istruzioni per l'installazione e l'uso

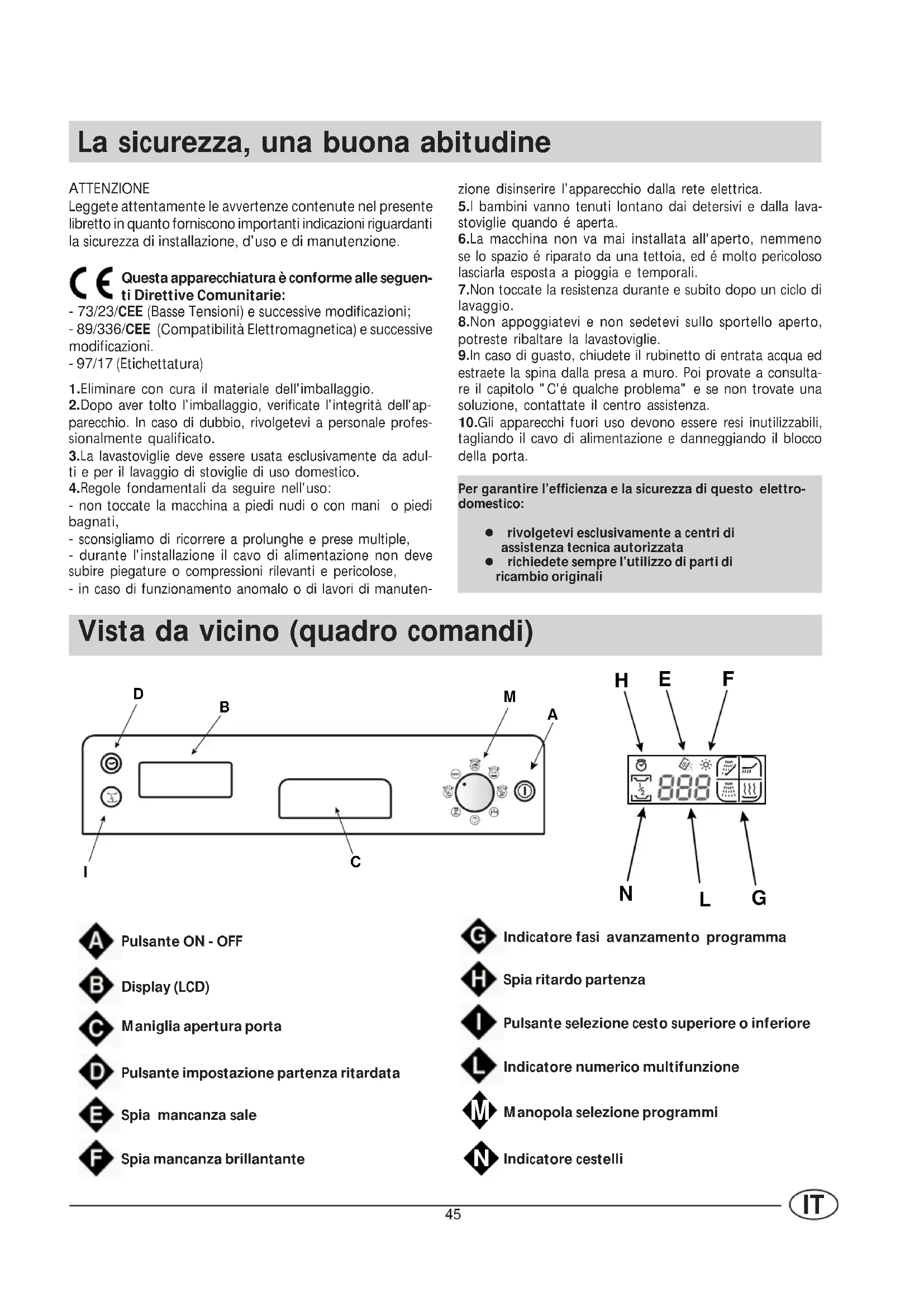

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attendamente le avventenze contenute nel presente libretto in quanto fornisco importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE (Basse Tensioni) e successive modificazioni;

• 89/336/CEE (Compatibilità Elettromagnetica) e successive modificazioni.
  -97/17 (Etichettatura)

• Eliminare con cura il materiale dell'imballaggio.
  2.Dopo aver molto l'imballaggio, verificate l'integrità dell'apparecchio. In caso di dubbio, rivolgetevi a personale professionlmente qualificato.
  3.La lavastoviglie delve essere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico.
  4.Regole fondamentali da seguire nell'uso:

• non toccate la macchina a piedi nudi o con mani o piedi bagnati,
  -sconsigliamo di ricorrere a prolonghe e prese multiple,
• durante l'installazione il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose,
• in caso di funzionamento anomalo o di lavori di manuten

zione disinserire l'apparecchio alla rete elettrica.

5.l bambini vanno tenuti lontano dai detersivi e alla lavastoviglie quando è aperta.
6.La macchina non va mai installata all'aperto, nemmeno se lo spazio é riparato da una tettoia, ed é molto pericoloso lasciarla esposta a pioggia e temporali.
7. Non toccate la resistenza durante e subito dopo un ciclo di lavaggio.
8.Non appoggiatevi e non sedetevi sullo sportello aperto, potreste ribaltare la lavastoviglie.
9. In caso di guasto, chiudete il rubinetto di entrata acqua ed estraete la spina alla presa a muro. Poi provate a consulare il capitolo "C' é quale problema" e se non trovate una soluzione, contattate il centro assistenza.
10. Gli appearecchi fuori uso devono essere resi inutilizzabili, tagliando il cavo di alimentazione e danneggiando il blocco della porta.

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata
• richiedete sempre l'utilizzo di parti di ricambio originali

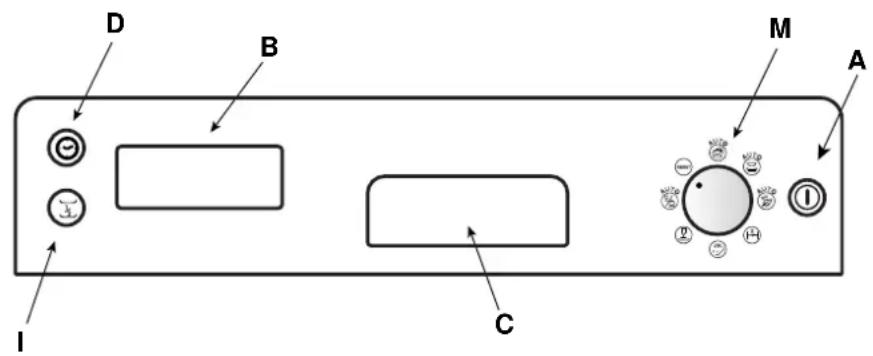

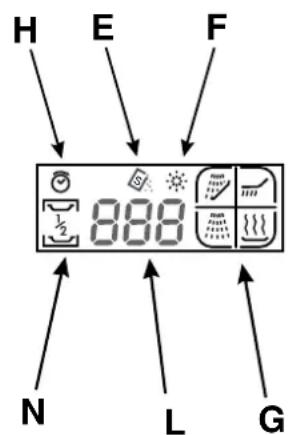

Vista da vicino (quadro comandi)

Pulsante ON - OFF

Display (LCD)

Maniglia aperture porta

Pulsante impostazione partenza ridata

Spia mancanza sale

Spia mancanza brillante

Indicatore fasi avanzamento programma

Spia ridardo partenza

Pulsante selezione cesto superiore o inferiore

Indicatore numerico multifunzione

Manopola selezione programmi

Indicatore cestelli

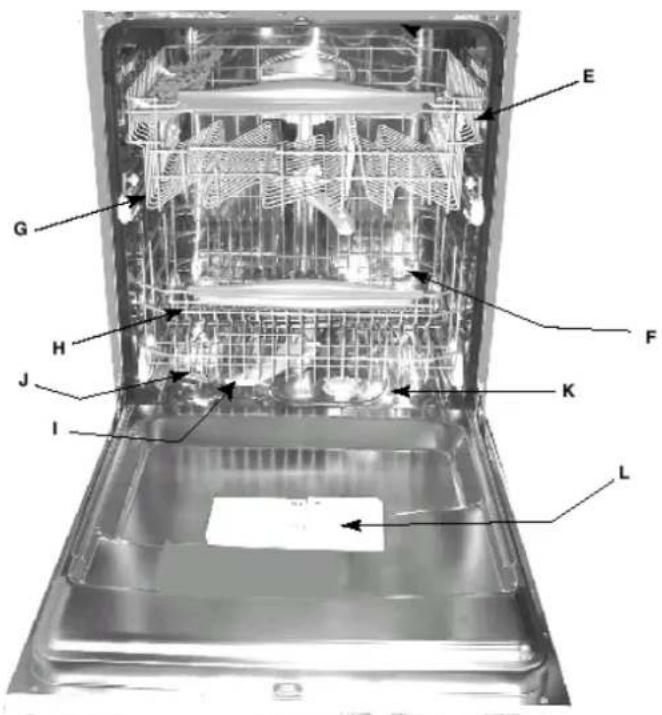

Vista da vicino (Interno)

Cestello superiore

Irroratore superiore

Regolazione altezza cestello

Cestello inferiore

Irroratore inferiore

Tappo contentore sale

Filtro lavaggio

Contenitore detersivo e brillantante

Caratteristiche tecniche

Larghezza cm. 59,5

Profondità cm. 57

Altezza cm. 82

Capacità 12 coperti standard

Pressione acqua alimentazione 4,3 psi - 145 psi (30 KPa÷ 1MPa) (0,3 ÷ 10 bar)

Tensione di alimentazione Vedi targhetta caratteristiche

Potenza totale assorbita Vedi targhetta caratteristiche

Fusibile Vedi targhetta caratteristiche

Sale ....

II sale

La durezza dell'acqua varia a seconda della località. Se nella lavastoviglie entrasse acqua dura, si formerebbbero incrostazioni sulle stoviglie.

Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua.

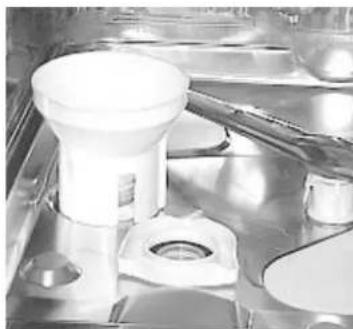

Caricamento del sale nel decalcificatore

Utilizzate sempre sale specifico per lavastoviglie.

Il serbatoio del sale è molto il cestello inferiore e variempito così:

1. Estraete il cesto inferiore, svitate e togliete il tappo del serbatoio.
2. Se state caricando il serbatoio per la prima volta, riempitelo d'acqua.
3. Mettete I'imbuto in do-tazione sul foro ed introduc- cete circa 2 Kg di sale. E'normale che un po' d'acqua fluoriesca dal serbatoic
4. Riawitate il tappo con cura.

Il serbatoio del sale va riempito quando lampeggia la spia mancanza sale "E".

Dopo aver caricato il sale per la prima volta, è normale che la spia di segnalazione mancanza sale rimanga accesa o lampeggi per 5 cicli consecutivi.

Attenzione: Per evitare la formazione di ruggine consiglio.
mo di caricare il sale prima di iniziare un ciclo di lavaggio.

Regolazione consumo sale

La lavastoviglie e predisposta per la regolazione del consumo di sale in funzione della durezza dell'acqua che si utilizza in modo da ottimizzare e personalizzare il consumo del sale al livello minimo necessario.

Potete richiedere il grado di durezza dell'acqua all'Enterogatore dell'acqua potabile della vostra zona.

Per la regolazione seguire le seguenti istruzioni:

1. svitare il tappo del serbatoio sale

2. sul collare del serbatoio è posta una freccia (vedi fig. accanto) ruotare, se necessario, la freccia dal segno " - " in senso antiorario verso il segno "+" a seconda della durezza dell'acqua di alimentazione.

Si consiglia di effettuare la regolazione secondo lo schema seguente:

Durezza dell'acqua
°dH °fH mmol I			Posizione selettore	Consumo sale (grammi/-ciclo)	Autonomia (cicii\2kg)
0 -10 0	- 17 0	- 1,7 / 0 /
10 - 25	18 - 44	1,8 - 4,4	-	20 60
25 - 50	45 - 89 4	4,5 - 8,9 M E D 40 40
> 50 >	89 > 8,9		+	60 25

Usare solamente detersivo specifico per lavastoviglie. Il rifornimento del detersivo deve essere effettuato prima dell'inizio di ogni ciclo di lavaggio sulla base delleindicazioni fornite nella "Tabella cici di lavaggio". Il distributore del detersivo si trova all'interno della porta.

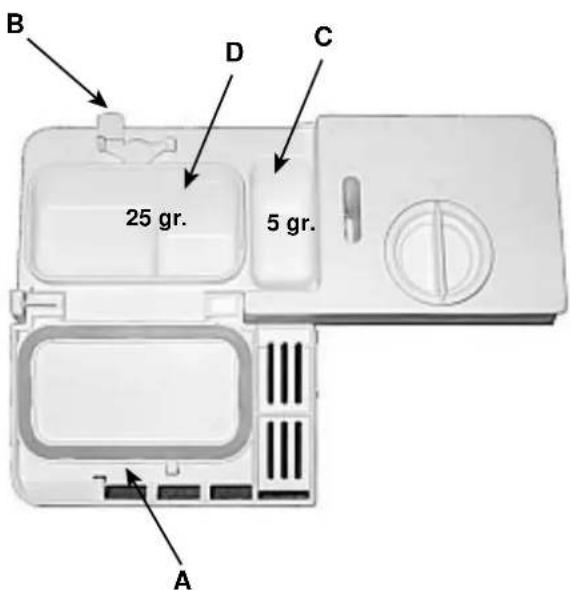

Caricamento del detersivo

Per aprire il coperchio "A" premere il pulsante "B". Il detesivo va inserto nelle 2 vaschette "C" e "D" sino al bordo. Dopo aver versato il detesivo chiudere il coperchio, premendolo sino allo scatto.

In commercio si può trovare del detersivo per lavastoviglie in compresse, in quello caso mettere una compressa nella vaschetta "D" e chiudere il coperchio.

Attenzione: per facilitare l'aggancio del coperchio, eliminate, prima della chiusura, eventuali residui di detersivo caduti sui bordi della vaschetta.

Il brillantante.

Il brillante rende le tue stoviglie più brillanti perché ne migliorara l'asciugatura.

Il serbatoio del brillante è posto all'interno della porta: va riempito quando sul display lampeggia la spia mancanza brillantante 'F'.

Se ti capita di versare del brillantante fuori dal serbatoio, pulisci bene con una spugna.

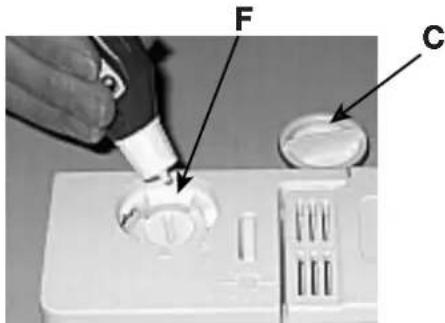

Caricamento del brillante

Per aprire il contentatore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillante evitate che quosto fuoriesca. E' possibile regolare la quantità di prodotto erogata, agenda con un cacciavite sul regolatore "F"ippo molto il coperchio "C". Vi sono 6 posizioni possibili, normalmente è tarato sul 4.

Important:

La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura.

Se sulle stoviglie lavate rimanessero gocce d'acqua o macchie, è necessario ruotare il regolatore verso i numero più alto. Se le stoviglie lavate presentassero delle striature bianche, ruotare il regolatore verso i numero più bassi.

Attenzione

In commercio si possono trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1).

Se l'acqua è dura o molto dura consigliamo di aggiungere comunque sale nell'apposto dispenser per evitare la formazione di striature bianche sulle stoviglie o sulla vasca.

Se si utilizzato i prodotti 3 in 1 non è più necessario caricare il brillantante nell'apposto serbatoio.

Se si vuole un'asciugatura ancora maggiore è possibile caricare il brillantante, avendo cura perché di portare il regolatore sul n^2 .

In ogni caso consultare le istruzioni del produttore sulle confezioni.

Se si usano solo quosti prodotti e normale che le spie sale e brillantante, dopo un certo numero di cicli, lampeggino in permanenza.

Caricamento delle stoviglia

Prima di disporre le stoviglie nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con seguente riduzione dell'efficacia di lavaggio.

Qualora le pentole e le padelle fosso rolo molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio.

Si eviteranno cosi ulteriori lavaggi.

Estrarre i cesti per facilitare l'operazione di carico delle stoviglie.

Comeutilizzare il cestello inferiore

Nel cestello inferiore consigliamo diMETTERe le stoviglie più dificili da lavare: pentole, coperchi, piatti piani e fondi, ma anche: tazze, tazzine e bicchieri. (nelle fotosi trovano esempi di carico).

• Piatti da portata e coperchi grandi: sistemarli ai lati del cesto.
• Pentole, insalatiere: devono essere sempre capovolte.
• Stoviglie molto fonde: sistemarle in posizione obliqua,arsi l'acqua potra defluire per lavarle meglio.
• Bicchieri et tazze: sistemarli come indicato nella figura.

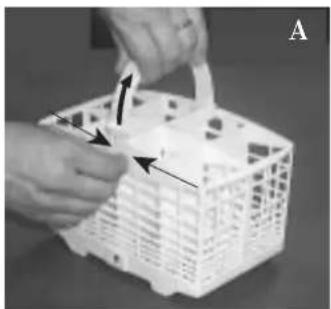

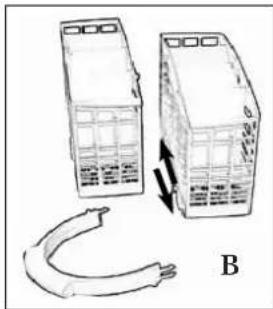

Il cestino per le posate è sdoppiabile in due parti sfilando la maniglia (vedi le figure A e B).

Quando avete poche posate da lavare potete'utilizzare solo meta cestino.

Questo cestino è dotato di due griglie asportabili: inserire le posate ad una ad una nelle feritoe, con i manici rivolti versus il basso. I coltelli e gli utensili con punte taglienti devono essere caricati con le punte rivolte verso il basso.

Sistemarle in modo che non si tocchino fra di loro.

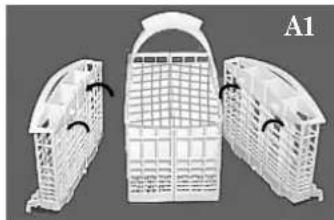

In questo modello il cestino posate è dotato di due settori laterali che si possono staccare, come nella figura A1 e agganciare sia al cestello superiore che a quello inferiore.

Comeutilizzare il cestello superiore

Nel cestello superiore caricare le stoviglie delicate e leggere: bicchieri, tazze da te e caffe, piattini maanche piatti, insalatiereasse, padelle, pentole etegami bassi poco sporchi (nelle fotopotete trovare esemp di carico).

Sistemare le stoviglie leggere in modo che non vengano spostate dai getti d'acqua.

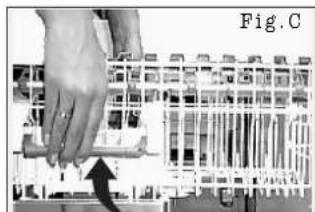

In dotazione possono essere fornite una o due ribaltine sulle quali sistemare tazze e tazzine maanche coltelli lunghi e acuminati e posate di servizio.

Dopo ave caricato la lavastoviglie, ricordatevi di controllare che le pale dell'irroratore ruotino liberamente, alla scontrarsi con le stoviglie.

Come regolare il cestello superiore ....

E' possibile regolare il cestello superiore in posizione alta o bassa.

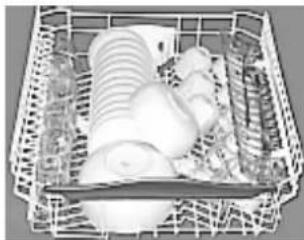

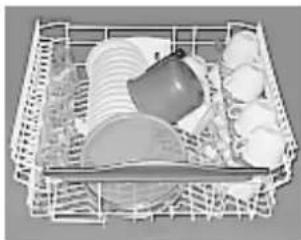

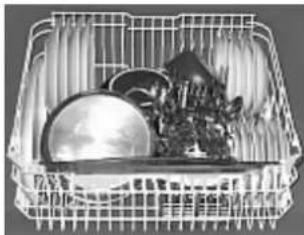

Esempi di caricamenti

cestello superiore

cestello superiore

Ai lati del cestello superiore si trovano due maniglie: con quale potete regolarne l'altezza (vedere figura C).

Come avviare la macchina

Come avviare un programma di lavaggio

Dopo aver effettuato tutte le operazioni riportate nei capitoli precedenti ed aver aperto Completely il rubinetto dell'acqua, premete il pulsante di ON-OFF "A": si sente un breve segnale acustico, il visualizzatore si accende e compaiano 3 trattini: indicano che la macchina è in attesa di essere programmata.

Avviamento ed impostazione del programma.

Ruotate il selettore programmi "M" fino a far coincidere la tacco di riferimento sulla manopola con il symbolo del programma che desiderate impostare (consultare, specie nei primi tempi, la tabella programmi a pag.52)

Dopo alcuni secondi un bip segnala l'avvio del programma e l'indicatore "G" visualizza il symbolo della fase con cui è iniziato. Il numeratore "L" indichera il tempo medio mancante al termine del programma.

Non aspettatevi un preciso conto alla rovescia in quanto il programma parte con un tempo stimato che si aggiorna con il suo avanzamento e con l'acquisizione dei numerousi parametri che intervengono durante il ciclo (durezza e temperatura dell'acqua, grado di sporco, ecc.).

Volete lavare solo su un cesto? Ricordarsi di usare meta dose di detersivo.

Se avete poche stoviglie da lavare potete decidere di lavarle su un solo cesto, risparmiateosi acqua ed energia elettrica. Premete il pulsante "I"e产后bip sul visualizzatore compare I'indicatore *N".Ad ogni pressione del pulsante corrisponde un bip e viene visualizzato il symbolo 12 del cesto superiore o il symbolo del cesto inferiore.Un'ulteriore pressione del pulsante azzaera la selezione e di consegenza la lavastoviglie lavera su entrambi i cesti.Per un corretto utilizzo dei cestelli leggere il capitolo *Caricamento delle stoviglie'.

Indicatore fasi programma in corso

La lavastoviglie è dotata di un indicatore “G” composto da 4 simboli che rappresentano le fasi di un programma di lavaggio. Quando il programma è avviato il visualizzatore mostrà in successione la fase che è in svolgimento.

Questefasisono:

prelavaggio, lavaggio, risciacqui asciugatura

Annullare e modificare un programma in corso

Premessa: un programma in corso cui si è appena iniziato.

Per modificarlo, ruotate la manopola fino a raggiungere la posizione di RESET. Dop o pochi secondi sentire 4 bip, si spegne l'indicatore "G" relativto alla fase in svolgimento e compaiono 3 trattini. A quello punto tutte le impostazioni sono state annullate.

Per selezionale un nuovo programma ripetere le istruzioni cont∉nute nel paragrafo "Avviamento ed impostazione del programma".

Avete dimenticato di inseire una stoviglia?

E' possibl e interrompere il programma di lavaggio premendo il pulsante di "ON-OFF" quindi inserte le stoviglie ed all'accensione della macchina il ciclo riprendera dal punto in cui erato stato interrotto.

E' andata via la luce? E'stata aperta la porta della macchina?

Il programma si interrompe e poi riprende quando torna la luce o quando chiudi la porta.

Come avere una extra asciugatura.

Se desiderate una perfetta ascugatura seguite questeindicazioni.

Portare la manopola in posizione di RESET quando impostare prima di tutto le eventuali scelte di:

• cesto superiore o inferiore

-partenza differita

Avviare il programma ruotando la manopola ed aprire la porta. Osservate il symbolo dall'asciugatura;esso lampeggerà per circa 4 secondi nelle sul visualizzatore compare la scritta "OFF" (extra asciugatura disinserita).

Se premete subito il pulsante "I", sentite un bip prolongato accompagnato alla scritta "ON"; I'extra asciugatura è sta-ta insertita.

Impostazione del ritardo partenza

Dopo aver fatto la vostra scelta, chiudete la porta, sentite un bip ed il programma si avvia subito oppure al terme del tempo di attesa, se impostato.

Ricordate che con l'extra asciugatura il programma durera più a lungo per darvi stoviglia più asciutte.

Allafine dellavaggio

La fine del lavaggio è segnalata da 2 bip e alla scritta END lampeggiante. Riportare la manopola sulla posizione di RESET, compariranno i 3 trattini di annullamento programmazioni.

Attenzione

Spagnere il display premendo il pulsante "A", staccare la spina alla presa di corrente per togliere l'alimentazione elettrica; il cavo di alimentazione deve essere perché facilemente accessibile.

Chiudere il rubinetto dell'acqua e aprire la porta.

Attendere alcuni minuti prima di togliere le stoviglie evitereteosi di maneggiare quando sono più calde ed otterre une migliorare asciugatura.

Svuotate per primo il cesto inferiore.

Accertarsi che il programma sia terminato prima di togliere le stoviglia!

Avvertenza: quando aprite la porta della lavastoviglia, se il ciclo di lavaggio è in corso o è appena terminato, fate attenzione al vapore caldo che fuorisce, potreste scottarvi.

Avete caricato la lavastoviglie, prima di impostare il programma migliorie potete scegliere anccho quando farla partire.

• Premete il tasto "D" e potete posticipare la partenza del ciclo di lavaggio da 24 a 1 ora. Ad agli pressione del pulsante sentite un bip e sul visualizzatore compare la scritta "024h". Ad agli successiva pressione del pulsante corrisponde un bip e si scalano le ore sono a 01h. Una ulteriore pressione del pulsante azzaera il ritardo partenza e sul visualizzatore compaioni i 3 trattini.

Note: l'azzeramento del ritardo partenza avviene inoltre automaticamente se dopo circa 15 secondi non selezionate il programma con la manopola "M".

• Dopo aver impostato il tempo di partenza differita, selezionate il programma ruotando la manopola: dopo il segnale acustico viderete lampeggiare la spia "H" e sul visualizzatore il tempo si aggiornera di ora in ora. Saprete sempre, con un'occhiata, quando tempo manca alla partenza del ciclo.

Aveteambiatoidea?

Durante il tempo di attesa è possibile modificare il ritardo impostato premendo in successione il pulsante "D"enza resettare il programma.
- Se avete cambiato idea e volete far partire il ciclo subito premete il pulsante "D" fino all'azzeramento. La spia "H" si spegne ed il ciclo si avvia con un bip.

Sul visualizzatore compare la spia relativa alla fase del programma in corso e parte il conto alla rovescia del tempo che mediamamente manca al termine del programma.

Tabella programmi

Con il lavaggio in lavastoviglia avrete la garanzia di un ambiente igienizzante e di un pulito più sicuro.

Nei programmi auto i cicli possono subire delle modifiche dovute all'intervento del sensore che valuta il grado di sporco e li ottimizza.

Programma	Indicazioni per la scelta dei programmi	Descrizione del ciclo	Detersivo prelavaggio + lavaggio	Brillantante	Durata del programma (toleranza ±10%enza extra asciugatura)
Auto Intensivo	Stovigliee e pentole molto sporche (da non usare per pezzi delicati)	Prelavaggio caldo a 40°C Lavaggio a 65°C2 risciacqu con acqua fredda Risciacquo caldo a 70°C Asciugatura.	5+25 gr.	*	120'
Auto Normale	Stovigliee e pentole normalmente sporche. Ciclo standard gliamaliero.	Lavaggio a 50°C. Risciacquo freddo Risciacquo caldo a 70°C Asciugatura.	30 gr.	*	84'
Auto Bio	Programma per un lavaggio ecologico, a bassi consumi energetici, adatto a stovigliee e pentole normalmente sporche.	2 Prelavaggi con acqua fredda Lavaggio a 50°C Risciacquo caldo a 65°C Asciugatura	5+25 gr.	*	144'
Rapido	Ciclo economico e veloce da utilizzato per stovigliee molto sporche, subito dopo l'uso.Senza asciugatura, eccetto nel caso di selezione dell'extra asciugatura.	Breve lavaggio a 47°C Risciacquo caldo a 62°C	25 gr.	* (con extra asciugatura)	24'
Ammolio	Lavaggio preliminare di pentole e stovigliee attesa di completare il carico al pasto successivo.	iBreve lavaggio freddo per impedire l'essicazione dei residi di cibo sulle stovigliee.			12'
Cristalli	Ciclo speciale da utilizzare per pezzi delicati, più sensibili alle alto temperature.	Lavaggio a 52°C Risciacquo a 45°C Risciacquo caldo a 65°C Asciugatura	25 gr.	*	96'
Auto Duo Wash	Lavaggio differenziato sui due cesti: delicato sul superiore per cristalli e bicchieri, enerico per pentole sul cesto inferiore.	Prelavaggio freddo Lavaggio a 52°C Risciacquo tiepido a 45°C Risciacquo caldo a 65°C Asciugatura	5+25 gr.	*	108'

Consigli per risparmiare

• E' importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattempo si formino cattivi odori e incrostazioni, potete utilizzato il ciclo amollo.

• Scegliete il programma adeguato : la scelta del programma dipende dal tipo di stoviglia da lavare e dal loro grado di sporco.

• Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglia più pulite, ma solamente un magiore impatto ambientale.

• E' inutile sciacquare le stoviglie prima di posizionarle nella macchina.

Come tenere in forma la lavastoviglie

Dopogni lavaggio

Dopo agli lavaggio chiudete il rubinetto dell'acqua e lasciata socchiusa la porta in modo che non rstagnino ne umidità, né cattivi odori.

Staccare la spina

Prima di fare qualsiasi pulizia o manutenzione, staccate sempre la spina alla presa: in quello modo non correrete alcun pericolo.

Niente solventi ne abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare nè solventi nè abrasivi ma solo un panno imbevuto di acqua tiepida e sapone.

Per eliminare eventuali macchie sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie.

Se partite per le vacanze

Quando andate in vacanza, è consigliabile fare un lavaggio a vuoto, dopodichè staccare la spina, chiudere il rubinetto di ingressso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli.

In caso di trasloco

In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatela sul lato posteriori.

Le guarnizioni.

Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglia è rappresentato dai residui di cibo che rimangono nelle guarnizioni. Bastera pulirle periodicamente con una spugnetta inumidita.

Pulizia e manutenzioni particolari

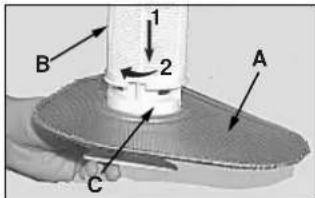

Il gruppo filtrante

Se vuoi ave sempre buoni risultati di lavaggio, è necessario pulire il gruppo filtrante.

L'acqua di lavaggio viene pulita dai residui di cibo e rimessa in circolo perfettamente filtrata. Per questo, dopo agli lavaggio, è meglio rimuovere i residui più grossi che trovi tratteni dal bicchiere "C" e dal filtrlo semicircolare A; per estrali tira il manico del bicchere verso l'alto. Bastera sciac quarli molto l'acqua corrente.

Una volta al mese è necessario pulire accuramente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro “B” si estrae ruotandolo in senso antiorario.

Per la pulizia aiutati con uno spazzolino non metallico. Rimetti insieme i pezzi (come indicate nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggiamento facendo una pressione verso il basso.

La lavastoviglie non delve essere usata alla filtri. Se non inserti correttamente i filtri si ridurra l'efficacia di lavaggio, e si potrebbeanche danneggiare la lavastoviglie.

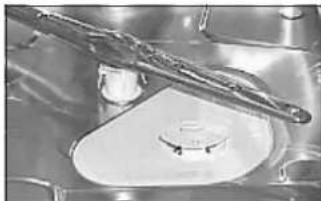

Pulizia degli irroratori

Può succeedere che residui di cibo si attacchino ai bracci irroratori ostruendo i fori; controllarli periodicamente e pulirli (Vedere Vista da vicino (interno) alle lettere F-I).

C'éwhatever problema?

Può accadere che la lavastoviglie non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo insieme casa si può fare: può darsi che abbiate dimenticato di premere alcuni tasto o non abbiate fatto, per distrazione, una manovra necessaria affinché la macchina funzioni.

La lavastoviglie non parte

Avete controllato se:

la spina é bene inserita nella presa, c'é corrente in casa, la porta é ben chiusa, il pulsante di acceso-spento é nella posizione "ON", il rubinetto é aperto.

La lavastoviglie non carica acqua

Avete controllato se:

il rubinetto é aperto e ben collegato al tubo,anca l'acqua in casa oppure non arrivava con sufficiente pressione, il tubo é piegato, il filtr del tubo di alimentazione acqua é intasato.

Le stoviglie non sono pulite

Avete controllato se:

E' stata messa la giusta dose di detersivo, il programma selezionato è idoneo alle stoviglie che avete caricato, il filtro e microfiltr sono puliti, gli irroratori sono libero.

La lavastoviglie non scarica

Avete controllato se:

il tubo di scarico e piegato.

Sulle stoviglie rimangono depositi calcarei o una patina bianca

Avete controllato se:

il tappo del contentatore sale é chiuso bene, il dosaggio di brillantante é regolato bene.

Messaggi di errore

La avastoviglie è dotata di un sistema di sicurezza in grado di segnallare eventuali anomalie di funzionamento.

Tali anomalie o guasti sono segnalati da alcuni codici composti da lettere e cître che lampeggiano sul visualizzatore.

Dopo aver presonota del codice di erre, specnere la macchina, chiudere il rubinetto dell'acqua e chiamare l'assistenza tecnica.

Allarme rubinetto chiuso

Se avete dimenticato di aprire il rubinetto dell'acqua la macchina lo segnala con una series di bip prolongati econ la scritta H2O lampeggiante sul display. Aprite il rubinetto dell'acqua e vedrete che entro pochi minuti il programma si avvia.

Se non siete presente in questa fase di segnalazione, la macchina andra in allarme e lampeggerà il codice "A06".

Spegnete con il pulsante di On-Off, aprite il rubinetto dell'acqua e dato aver atteso circa 20 secondi riaccendete la macchina; riselezionate il programma come previsto nel paragrafo "Scagliere il programma" e vedrete che la macchina si avvia.

Allarme filtri intasati

Se la macchina è bloccata e lampeggia il codice "A05" significiva che il filtrò è intasato da massicci residui di cibo. Spegnete con il pulsante di On-Off, pulite accuramente il filtrò e dopo averlo risistemato nella sua sede, riaccendete la macchina;

Riselezionate il programma come previsto nel paragrafo "avviamento ed impostazione del programma" e vedrete che la macchina si avvia.

Allarme per guasto all' elettrovalola di carico dell'acqua

Se lampeggia il codice "A02",SPEGNERE E RIACCENDERE la lavastoviglie dato un minuto. Se I'llarme permane, per prima casa chiudere il rubinetto dell'acqua per evitare allagamenti poi togliere corrente e chiamare I'assistenza tecnica.

Se, nonostante tutti i controli, la lavastoviglie non funzione e l'inveniente da voi rilevato continua ad esserci, chiamate il centro assistenza autorizzato più vicino, comunicando le seguenti informazioni.

- il tipo di guasto

• la sigla del modello (Mod. ...) ed il numero di serie (S/N ...) riportati sulla targhetto applicata nella parte laterale della controta.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Installazione

Posizionamento

Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i bianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglia è munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'adaguata installmente.

Livellamento

Posizonata la macchina agire sui piedini avvitandoli e svitandoli al fine di regolare, se necessario, l'altezza della macchina e livellarla in modo che venga a trovarsi orizzontale; non deve comunique, in nessun modo, essere inclinata di altri 2^ .

Un buon livellamento assicurera il corretto funzionamento della lavastoviglie.

Regolazione piedini posteriori.

Incassare la macchina nell'apposto vano quindi regolare l'altezza della stessa agenda sulle viti poste nella parte anteriore inferiore. Con un cacciavite ruotare in senso orario le viti per alzare la lavastoviglie e in senso antiorario per abbassarla.

Collegamento alla presa d'acqua fredda.

L'allacciamento dell'elettrodomestico alla rete idrica deve avvenire esclusivamente con il tubo di carico fornito con l'apparecchio, non utilizzato tubi diversi. In caso di sostuzione utilizzato solo ricambi originali.

Allacciare il tubo di carico ad una presa d'acqua fredda con bosca fillettata da 3/4 gas avendo cura di avvitarlo strettamente al rubinetto.

Se la tubazione dell'acqua é nuova o é rimasta per lungo inattiva, prima di fare l'allacciamento, assicurarsi, facendola scorrere, che l'acqua diventi limpida e priva di impurità. Senza esta precauzione c'é il rischio che l'entrata d'acqua si in-tasi, danneggiando la macchina.

Collegamento alla presa d'acqua calda

La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la temperature di 60^ .

In questo caso il tempo di lavaggio sare abbreviato di circa 15 minuti e l'efficacia del lavaggio lievamente ridotta.

Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.

Sicurezza antiallagamento

La tua lavastoviglie è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di perdite all'interno della macchina. E' provvista inolte di un tubo entrata acqua che sopporta pressioni molto alte e che in caso di rottura si colora in grosso. La sicurezza in caso di allagamenti è garantita dal secondo tubo trasparente che lo contiene. E' molto impor

tante controllario periodicamente e se lo vedi di colore rosso sai che devi al più presto cancelliarlo. Chiama l'assistenza tecnica autorizzata per l'intervento.

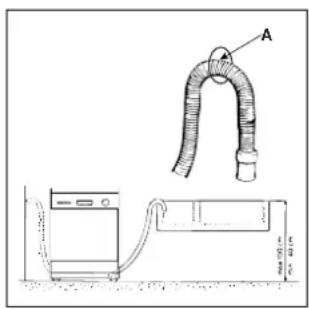

Collegamento al tubo di scarico

Inserisci il tubo di scarico in una conduttura di scarico che abbia un diametro minimo di

cm. 4 oppure appoggialo al lavandino. Evita strozzature o curvature excessive. La parte del tubo contrassegnata con la lettera A delve essere ad una altezza compresa tra 40 e 100cm

Il tubo non deve essere immerso nell'acqua.

Collegamento elettrico

Inserire la spina in una presa di corrente munita di un efficiente collegamento a terra (la messa a terra dell'impiano è una garanzia di sicurezza prevista alla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetto situata sulla controporta inox della macchina e che l'impiano elettrico al quale esta va collegata via dimensionato per la corrente massima indicata su tale targhetto. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spina, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quantoassi potrebbero provocare riscaldamenti o bruciature.

Si raccomanda, in caso di cavo di alimentazione elettrica danneggiato di rivolgersi, per la sostuzione, esclusivamente ai Centri di Assistenza Tecnica autorizzata.

ATTENZIONE:

La spina della lavastoviglie deve rimanere accesibile per poter effettuare operazioni di manutenzione in tutte sicurezza.

Striscia anticondensa.

Su alcuni modelli è prevista in dotazione una striscia autoadesiva trasparente.

Deve essere incollata sul lato inferiore del vosto ripiano in legno per proteggerlo alla condensa.

Ove non prevista in dotazione, vuo essere richiesta come ricambio ai rivenditori autorizzati.

Indesit Company

Viale Aristide Merloni 47
