MANUALE UTENTE AM2160 RCF

Avvertenze per la sicurezza 14

Descrizione generale 16

Pannello frontale 16

Pannello posteriore 17

Funzionamento 20

Collegamento dei diffusori acustici 21

Cambio tensione di funzionamento dell'apparecchio 23

Esempio collegamenti 23

Dati tecnici 24

FRANCAIS

Prima di collegare edutilizzarequesto prodotto,leggere attendamenteleistruzionicontainute inquesto manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e delve accompaniesare quest'ultimo anche nei passaggi di proprietà,permettere al nuovo proprietario di conoscere le modalitàd'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimo la RCF S.p.A. da agli responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai quello prodotto alla pioggia o all'umidità.

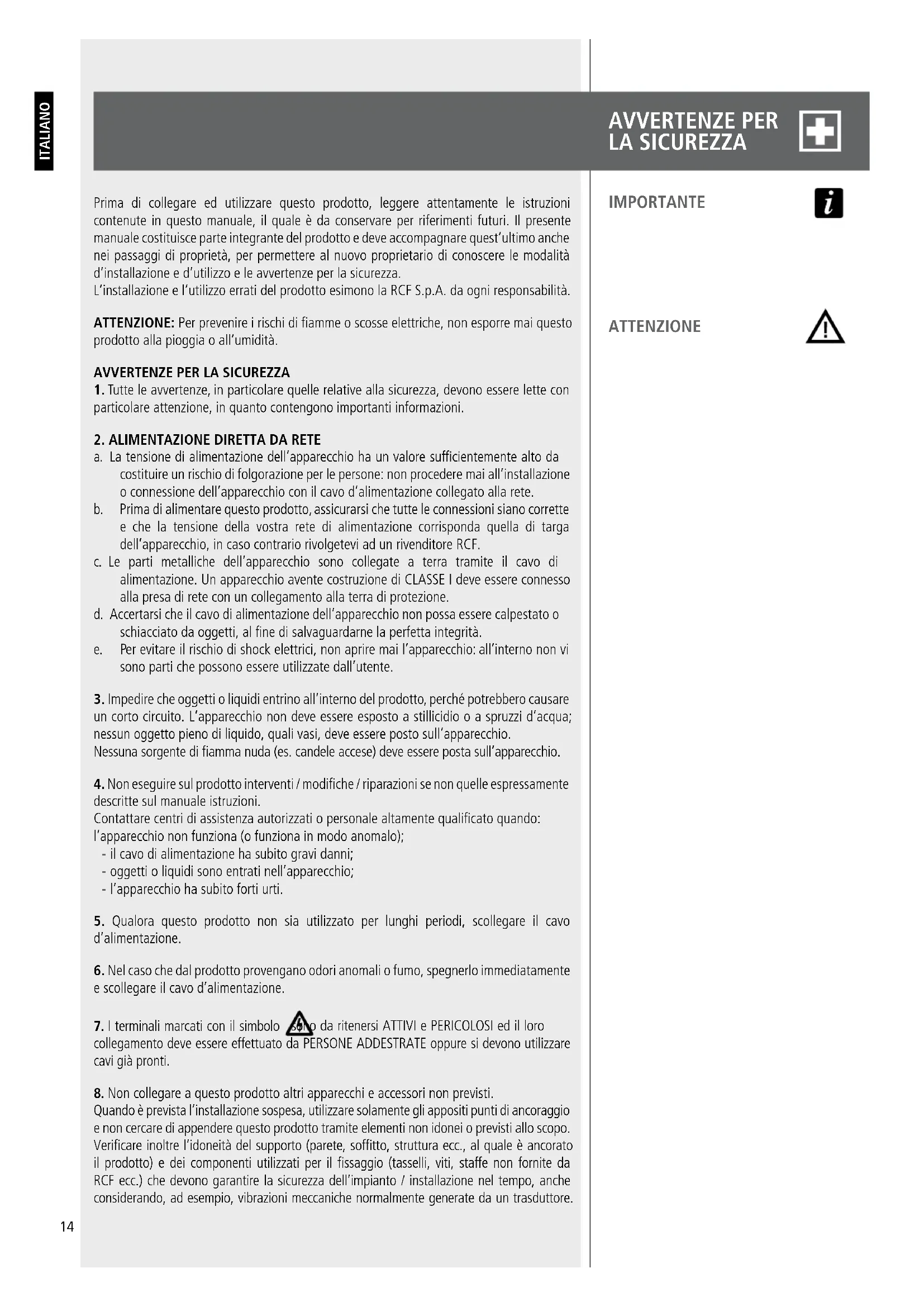

AVVERTENZE PER LA SICUREZZA

1. Tutte le awertenze, in particolare quale relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. ALIMENTAZIONE DIRETTA DA RETE

a. La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o connessione dell'apparecchio con il cavo d'alimentazione collegato alla rete.
b. Prima di alimentare quello prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apprecchio, in caso contrario rivolgetevi ad un rivenditore RCF.
c. Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di protezione.
d. Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
e. Per evitare il rischio di shock elettrici, non apriere mai l'apparecchio: all'interno non visono parti che possono essere utilizzate dall'utente.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esesto a stillicidio o a spruzzi d'acqua; nessun oggettoto pieno di liquido, quali vasi, deve essereosto sull'apparecchio. Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.
2. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quella espessamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando: l'apparecchio non funziona (o funziona in modo anomalo);

• il cavo di alimentazione ha subito gravi danni;
• oggetti o liquidi sono entrati nell'apparecchio;

• I'apparecchio hasubito forti urti.

• Qualora quello prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione.

• Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione.

• I terminali marcati con il significato da ritenersi ATTIVI e PERICOLOSI ed il loro collegamento deve essere effettuato da PERSONE ADDESTRATE oppure si devono utilizzare cavi già pronti.

• Non collegare a quello prodotto altri apparetti e accessori non previsti. Quando è prevista l'installazione sospesa, utilizzare solamente gli apposti puniti di anticoraggio e non cercare di appendere quello prodotto tramite elementi non idonei o previsti allo scopo. Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è anticorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installatione nel tempo,anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasuttore.

IMPORTANT

ATTENZIONE

Per evitare il pericolò di cadute, non sovrapporre fra loro più unità di quello prodotto, quando esta possibilità non è espressamente contemplata dal manuale istruzioni.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto ilsystema audio dovra essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

2. Sostegni e Carrelli
   Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregulari o inclinate sono provocare il ribaltamento dell'assieme.

3. Vi sono numerousi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
4. Perdita dell'udito

L'esposizione ad elevati livelli sonori cui provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende alla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque via sottoposto a tali livelli utilizzi delle adequate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contentuti nei manuale istruzioni per conoscere le massime pressioni sonore che i diffusori acustici sono in grado di produrre.

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

• apparecchiature che producono campi elettromagnetici di forte intensità (per esempio trasformatori di grande di potenza);

-cavi direte;
-linee che alimentano altoparlanti.

PRECAZIONI D'USO

Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.
- Non sovraccaricare quello prodotto per lunghi periodi.
- Non forzare mai gli organi di lavoro (tasti, manopole ecc.).
- Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell'unità.

IMPORTANT

PRECAZIONI D'USO

RCF S.p.A. Vi ringrazia per l'acquisto di quello prodotto, realizato in modo da garantirne l'affidabilità e prestazioni elevate.

AM 2160 e AM 2320 sono mixer-amplificatori aventi 4 ingressi audio mic.-linea su connettori rimovibili (l'ingresso 1 dispone inoltre di connettore XLR) e 2 ingressi ausiliari per eventuali sorgenti sonore esterne (es.lettori CD, sintonizzatori radio, ecc.).

Gli amplificatori AM 2160 e AM 2320 hanno caratteristiche identiche, tranne la loro potenza nominale: quella del modello AM 2160 è 160 W, cioè quella del modello AM 2320 è 320 W. L'uscita per diffusori acustici è disponibile sia a bassa impedenza (min. 4 Ω) oppure a tensione costante 100 - 70 V (per diffusori con trasformatore).

Un circuito di rilevazione del segnale ("VOX") con funzione di attivazione della priorità è presente sull'ingresso 1. Tutti gli ingressi 1, 2, 3 e 4 sono ottenere la priorità tramite un dato esterno (collegato al connettore rimovibile); gli ingressi 2 e 3 hanno inoltre un connettore RJ 45 per la rapida connessione di una base microfonica dedicata BM 3001 (utilizzando cavo CAT5).

É presente un'uscita MUSIC ON HOLD per inviare il segnale della sorgente musica collegata all'ingresso AUX INPUT A ad amplificatori addizzionali oppure ad una centrale Telefonica (come musica d'attesa).

I 4 ingressi universali hanno un controllo comune di "presenta" e filtri passa-alto (inseribili separatamente) utili per migliorare l'intelligibilità della voce; gli ingressi ausiliari AUX INPUT A e B hanno controlli di tono separati (comuni per entrambi gli ingressi).

Sono presenti indicatori luminosi relativi allo stato dell'apparecchio (ON, PROT), all'attività del circuito di priorità (PRIOR) ed al livello del segnale audio (SIG/PK).

PANNELLO FRONTALE

CONTROLLI DEL VOLUME DI CIASCUN INGRESSO UNIVERSALE 1, 2, 3, 4.
Note: nel caso uno o più ingressi non siano utilizzati, lasciare i relativi controlli a 0.
CONTROLS DI VOLUME DELL'INGRESSO AUSILIARIO AUX INPUT SELECTIONATO (A oppure B). Nota: lasciare il controllo a 0 nel caso che gli ingressi ausiliari non siano utilizzati.
3ULSANTE AUX A CON INDICATORE LUMINOSO. Attiva (LED accesso) / disattiva l'ingresso ausiliario AUX INPUT A versusl amplificatore interno (ed anche I'uscita PRE OUT). La sua attivazione esclude automaticamente (se attivato) I'ingresso ausiliario AUX INPUT B (I'indicatore luminoso del pulsante AUX B si spegne).

II segnale presente all'ingresso AUX INPUT A è sempre riportato sull'uscita MUSIC ON HOLD (non soggetta al controllo dei pulsanti AUX A e AUX B).
4ULSANTE AUX B CON INDICATORE LUMINOSO.

Attiva (LED accesso) / disattiva I' ingresso ausiliario AUX INPUT B verso I' amplificatore interno (ed anche I'uscita PRE OUT). La sua attivazione esclude automaticamente (se attivato) I' ingresso ausiliario AUX INPUT A (I'indicatore luminoso del pulsante AUX A si spegne).

Trascorsi 10 secondi dopo aver premuto uno dei 2 pulsanti (AUX A oppure AUX B), l'ultima selezione è automaticamente memorizzata.

5 CONTROLLO DI VOLUME PRINCIPALE (MASTER) DELL'AMPLIFICATORE INTERNO.
Note: le ascite su connettori RCA (MUSIC ON HOLD e PRE OUT) non sono soggette a questo controlo.
6INDICATORI LUMINOSI(LED).

ON verde: l'appaecchio è acceso

PROT rosso: l'apparechio è in protezione per sovraccarico
Iarandio: I'apparecchio e in protezione per riscaldamentoecessivo
PROR glallo: indica I'insertimento di qualsiasi priorità (VOX,
ingress.univ.,SEQ.CMD.).

SIGPK-verde: il livello del segnale audio è superiore ad almeno -15 dB

verde ^+ rosso: il livello del segnale audio è compreso tra 0 e +2 dB

rosso: il livello del segnale audio è uguale o superiore a +3 dB

10 dB = livello del segnale che permette di ottener la massima potenza erogata dall'amplificatore.
Il circuito "limiter" interno evita il superamento della potenza massima dell' amplificatore, tuttavia è consigilabile abbassare il volume MASTER (oppure il singolo volume di un segnale excessivo) quando il LED SIG/PK è costamente rosso.
7 TERRUTTORE PRINCIPALE DELL'APPARECCHIO POWER (0 = SPENTO; I = ACCESO).

PANNELLO POSTERIORE

INGRESSI RELATIVI AI CANALI 2 E 3 CON PRESE RJ 45, per il collegamento di 2 basi microfoniche RCF BM 3001 (una per ciascun ingresso).
Nota: nel caso sia'utilizzata una base microfonna CB 3001, è necessario attivare la modalità “-20 dBu + PHANTOM” tramite i microinterruttori / “dip-switch” 3 e 4 (vedere il punto 10) del relativo canale.
9 INGRESSI AUDIO BILANCIATI con prese per connettori rimovibili relativi ai canali 1, 2, 3, 4.

+Hot audio input

Cold audio input

GND Ground

Esempi di utilizzo dei microinterruttori 3 e 4:

DIP 3 DIP 4 MODO

ESEMPI DI POSSIBILI COLLEGAMENTI

10 Quando si utilizes una base microfónica BM 3001, è necessario impostare il modo "-20 dBu + PHANTOM" (dip-switch nr.3 su PHANTOM; dip-switch nr.4 su -20 dBu) nel rispettov canale.

NGRESSO AUDIO CANALE 1 CON CONNECTORE XLR.

I due canali del segnale stereo presente all'ingresso AUX INPUT A sono sommati in mono all'interno dell'apparecchio; lo stesso per il segnale stereo presente all'ingresso AUX INPUT B.

15ONTROLLO DI GUADAGNO GAIN A DELL'INGRESSO AUSILIARIO AUX INPUT A.

16 GRESSO AUDIO AUSILIARIO AUX INPUT B CON DOPPIO CONNETTORE RCA.

17ONTROLLO DI GUADAGNO GAIN B DELL'INGRESSO AUSILIARIO AUX INPUT B.

18CITA AUDIO (CON CONNECTORE RCA) PRE OUT, riportante lo stesso segnale inviato all' amplificatore di potenza interno (segnale che cui essere un evento prioritario oppure la miscelazione dei canali 1, 2, 3, 4 e dell'ingresso audio ausiliare AUX INPUT selezionato).

L'uscita PRE OUT è utile al fine di collegare una o più unità di potenza esterne addizzionali.

19 JSCITA AUDIO (CON CONNECTORE RCA) MUSIC ON HOLD, riportante lo stesso segnale (ma in mono) presente all'ingresso ausiliario AUX INPUT A.

L'uscita MUSIC ON HOLD (se è presente una sorgente musicae esterna all'ingresso AUX INPUT A) più essere collegata ad una centrale Telefonica in modo da ottenere la "musica d'attesa".

20 MICROINTERRUPTORI "DIP-SWITCH" PRESET PER LE IMPOSTAZIONI DI PRIORITA:

1.	MIX - MUSIC OFF	MIX: l'ingresso AUX INPUT selezionato rimane presente (in miscelazione) nel segnale inviato all' amplificatore durante l'attivazione di un lavoro di priorità.	MUSIC OFF: l'ingresso AUX INPUT selezionato è molto dal segnale inviato all' amplificatore durante l'attivazione di un lavoro di priorità.
2.	PRIO INPUT 1 PRIO INPUT 2	PR. IN1: il canale 1 ha il livello più alto di priorità con precedenza (eccetto il lavoro "CHIME SEQ. COMMAND"),tramite il relativo lavoro (o la funzione "VOX"), se è impostata la priorità scalare ("graduated priority") con il dip-switch nr.3.	PR. IN2: il canale 2 ha il livello più alto di priorità con precedenza (eccetto il lavoro "CHIME SEQ. COMMAND"),tramite il relativo lavoro, se è impostata la priorità scalare ("graduated priority") con il dip-switch nr.3.
3.	I/LCK - GR. PRIOR.	I/LCK (INTERLOCKED): impostazione del modo di priorità interbloccata (vedere la sezione "funzionamento").	GRADUATED PRIORITY: impostazione del modo di priorità scalare (vedere la sezione "funzionamento").
4.	OFF - VOX ON IN1	OFF: disattivazione della funzione "VOX" del canale 1.	VOX ON IN1: attivazione della funzione "VOX" del canale 1 (attivazione automatica della priorità quando è rilevato un segnale all'ingresso audio INPUT 1).
5.	OFF - SMART IN2	OFF: la priorità del canale 2 rimane attiva solo quando il relativo lavoro è presente.	SMART IN2: la priorità del canale 2 è controllata da un interrottore elettronico interno bi-stabile (on / off) che commuta ad agli lavorando ad impulso.
6.	OFF - SMART IN3	OFF: La priorità del canale 3 rimane attiva solo quando il relativo lavoro è presente.	SMART IN3: la priorità del canale 3 è controllata da un interrottore elettronico interno bi-stabile (on / off) che commuta ad agli lavorando ad impulso.
7.	SHORT - CHIME LNG	SHORT: selezione del primo tipo (corto) della melodia di preavviso ("chime") da inviare prima di un annuncioc.	CHIME LONG: selezione del secondo tipo (lungo) della melodia di preavviso ("chime") da inviare prima di un annuncioc.
8.	SHORT - CHIME LNG	SHORT: selezione del primo tipo (corto) della melodia di preavviso ("chime") da inviare quando si attiva il lavoro "CHIME SEQUENTIALCOMMAND".	CHIME LONG: selezione del secondo tipo (lungo) della melodia di preavviso ("chime") da inviare quando si attiva il lavoro "CHIME SEQUENTIALCOMMAND".

21 CONTROLLO (TRIMMER REGOLABILE TRAMITE UN PICCOLO CACCIAVITE) CHIME LEVEL DEL VOLUME DELLA MELODIA DI PREAVVISO "CHIME".
22DMANDO CHIME SEQUENTIAL COMMAND CON CONNECTORE RIMOVIBILE (attivo quando i due contatti sono cortocircuitati) per l'invio continuo della melodia di preavviso "chime" selezionabile tramite il dip-switch nr.8 (vedere la tabella al punto 20).
23AGING RELAY (connettore rimovabile a 3 poli): contatti di un relè interno per la segnalazione della funzione di priorità attiva.

1 Contatto normalmente aperto

2 Contatto comune
3 Contatto normalmente chiuso

Max. tensione applicabile ai contatti: 24V portata:0,5A.

24SCITE DI POTENZA (max. 160 W per il modello AM 2160, max. 320 W per AM 2320) per i diffusori (a tensione costante 100 / 70V ; a bassa impedenza 4 ). Utilizzare una sola uscita e videere la sezione "Collegamento dei diffusori acustici".
25ONNETTORE CON FUSIBILE PER L'ALIMENTAZIONE PRINCIPALE DA RETE. Prima di effettuare il collegamento, verificare che la tensione di rete corrisponda a quella impostata (230 o 115 V) nell'apparecchio. Nota: il tipo di fusibile da utilizzarsi è specificato sul pannello posteriore (sotto il connettore).

FUNZIONAMENTO

1 Con il terme "VOX", qui si intende un circuito interno all'apparecchio che attiva automaticamente la priorità del canale 1 quando è rilevato un segnale all'ingresso audio INPUT 1.
In assenza di qualsiasi dato di priorità attivo (oppure del VOX o del dato CHIME SEQUENTIAL COMMAND), si ha la normale miscezione dei canali 1, 2, 3, 4, insieme all'eventuale ingresso ausiliario AUX INPUT selezionato.
II volume della sorgente musicale (es.lettore CD, radio, ecc., collegata ad un ingresso AUX INPUT) dipende dal controlo di volume degli ingressi ausiliari posto sul pannello frontale dell'apparecchio (vedere punto 2) ed andere dall'impostazione del relative controlo di guadagno GAIN (vedere punti 15 e 17) posto sul pannello posteriorie.
Gli ingressi ausiliari AUX INPUT possono assere attivati/disattivati tramite i pulsanti (vedere punti 3 e 4) posti sul pannello frontale.

PRIORITY

In presenza di qualsiasi comando di priorità attivo (oppure del VOX), l'ingresso ausiliario selezionato più comunque essere inviato (in miscelezione) all'amplificatore (oppure escluso), in base all'impostazione del dip-switch nr.1 relativo al gruppo di 8 microinterrottori (vedere punto 20).

Quando aviene un dato di priorità (LED "PRIOR" accesso), il segnale audio inviato all' amplificatore (ed all'uscita PRE OUT) sare solo quello del canale prioritario attivo (oltre all' eventuale ingresso assistiliario, se abilitato).

L'ingresso ausiliario selezionato è sempre e comunque escluso dal segnale inviato all' amplificatore quando è attivato il dato CHIMESEQUENTIAL COMMAND.

La modalità di attuazione della priorità (inclua la funzione "VOX") è impostata tramite i dip-switch nr.2 e nr.3 del gruppo di 8 microinterrupttori (vedere punto 20):

FUNZIONAMENTO

E accettato solo il dato di priorità attivato per primo in uno dei 4 canali (eventualmenteanche la funzione VOX,seabilitata mediatingidip-switch nr.4).Nessunaltro dato di priorità sarao accettato fino a quando non sare rimioso quello precedente.
Notale: l'unico evento che cui si sempre insertiri successivement (ed annullare una priorità precedente) e il dato CHIMESEQUENTIAL COMMAND.

I/LCK INTERBLOCCATO

Un evento con priorità più alta ha la precedenza (anche se attivato in successione). L'ordine di priorità è:

1. (più alta) comando CHIMESEQUENTIAL CMD
2. canale 1 (inclua la funzione VOX)
3. canale 2
4. canale 3
5. canale 4

PRIO GR. IN2 PRIOR.

PRIORITA SCALARE 1

Un evento con priorità più alta ha la precedenza (anche se attivato in successione). L'ordine di priorità è:

1. (più alta) comando CHIME SEQUENTIAL CMD
2. canale 2
3. canale 1 (inclua la funzione VOX)
4. canale 3
5. canale 4

Il dip-switch nr.2 (gruppo di 8 microinterruttori) permette di scambiare il livello di precedenza tra i canali 1 e 2;但这 impostazione non ha effetto nel modo interbloccato.

Al terme di un evento di priorità, il systema ripristinerà le condizioni iniziali (la miscelazione dei canali 1, 2, 3, 4, più l'eventuale ingresso assistario selezionato, a meno che non sia stata attenuata nel fratto una nuova priorità).

Il dato CHIME SEQUENTIAL COMMAND attiva la ripetizione continua della melodia di preavviso "chime" (corta o lunga, a seconda dell'impostazione del dip-switch nr.8, vedere il punto 20), ha la massima priorità e comporta sempre e comunque l'esclusione dell'ingresso ausiliario selezionato dal segnale inviato all' amplificatore.

Mediante i dip-switch nr.5 e nr.6 (del gruppo di 8 microinterruttori; vedere il punto 20) è possibile attivare le priorità relative ai canali 2 e 3 in modalità temporanea, overo la priorità è mantenuta solo fino a quando il relative lavoro è Attivo, oppure in modo bi-stabile (on / off) che commuta il suo stato ad agli uomini ad impulso.

Nota: la modalità prescelta si applica sia alla base microfonica BM 3001 (se presente), sia quando si utilizza il dato di priorità (disponibile nel connettore rimovibile).

In ciascun canale è possible impostare la sensibilità d'ingresso tra MIC e -20 dBu (0 dBu per il canale 1), attivare l'alimentazione PHANTOM, insere un filtro passa-alto ed abilitare la melodia di preavviso "chime", la quale è riprodotta agli qualvolta si attiva la priorità.

La melodia di preavviso "chime" non è riprodotta quando si utilizes la funzione VOX del canale 1, ma solo quando si attiva un lavoro di priorità.

La scelta della melodia (corta o lunga) si effettua tramite il dip-switch nr.7 (del gruppo di 8 microinterrupttori, vedere il punto 20).

Durante il tempo di riproduzione della melodia di preavviso (pochi secondi), il segnale dell'ingresso ausiliario selezionato (AUX INPUT A oppure B) non è diffuso dall'amplificatore.

"CHIMESEQUENTIAL COMMAND"

MODALITA TEMPORANEA O BI-STABILE DELLA PRIORITY DEI CANALI 2 E 3

GRUPPO DI 4 MICROINTERRUTTORI /DIP-SWITCH PER CIASCUN CANALE (DA1A4) INFORMAZIONI SULLA MELODIA DI PREAVVISO "CHIME"

I canali 2 e 3 hanno ciascuno un ingresso con connettore RJ 45, al quale è possibile collegare una sola base microfonica RCF BM 3001 (nota: in tal caso è necessario attivare il modo "-20 dBu + PHANTOM" tramite i "dip-switch" nr.3 e 4; vedere il punto 10).

Durante la melodia di preavviso "chime" (se abilitata), il microfono è momentaneamente inabilitato.

La priorità e la modalità di funzionamento del tasto della base microfonica dipende dallevi varie impostazioni più descritte. La base microfonica è disattivata da eventi con livello di priorità superiore rispetto al canale (2 o 3) a cui è collegata.

BASE MICROFONICA RCF BM 3001 (NON INCLUSA)

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

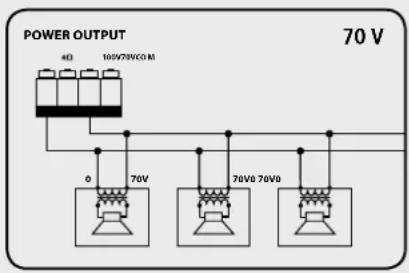

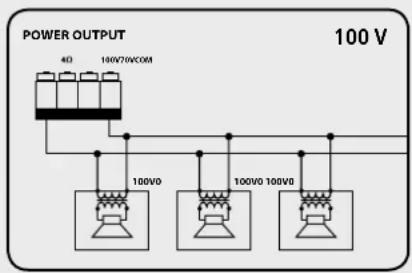

Utilizzare una sola uscita tra le 3 disponibili: 100V 70V 4

• Ogni diffusore delve ave un trasformatore di linea con tensione d'ingresso uguali a quale della linea (70/100 V).
• La somma delle potenze di tutti i diffusori collegati non deve essere superiore a quella massima erogabile dall' amplificatore.

• L'impedenza totale dei diffusori non deve essere inferiore a 4 Ω. Nota: un'impedenza complessiva uguale a 4 Ω permette la massima erogazione di potenza dell'amplificatore; un'impedenza superiore comporta una riduzione della potenza erogata (es. 8 Ω: circa 1/2 potenza; 16 Ω: circa 1/4 potenza); un'impedenza inferiore a 4 Ω sovraccarica l'amplificatore.
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore (AM 2160: 160 W su 4 Ω; AM 2320: 320 W su 4 Ω).
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può richiedere l'uso di cavi consezioni elevate).
• Non'utilizzato contemporaneamente il collegamento a bassa impedenza (4) e quello ad alta impedenza (70V o 100V); farecision sovraccarica l'amplificatore.

IMPORTANTE: La presente-Sezione del manuale riguarda il solo personale qualificato. Le seguenti operazioni NON devono essere effettuate direttamente dall'utente.

Togliere la tensione dall'apparecchio (staccando il cavo d'alimentazione alla presa di rete).

Rimuovere il coperchio superiore dell'apparecchio.

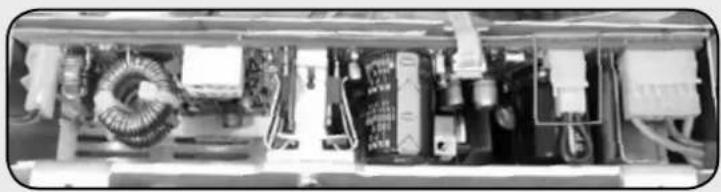

Individuare il connettore per ilchio di tensione 230 / 115 V dell'alimentatore (nella foti 1 è evidenziato con un quadrato).

Con tensione di rete 230V , porre (o lasciare) il connettore nella posizione 230Vac (vedere la Foto 2) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia collegato a quello destro, guardando il connettore frontalmente).

Con tensione di rete 115 V, porre (o lasciare) il connettore nella posizione 115Vac (vedere la foto 3) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sa collegato a quello sinistro, guardando il connettore frontalmente).

Rimontare il coperchio superiore dell'apparecchio.

Prima di collegare l'apparecchio rete, assicurarsi che il fusibile inserito nel connettore per l'alimentazione (posto sul pannello posteriori) sia quello corretto per la tensione in uso (leggere leindicazioni poste sotto il connettore stesso).

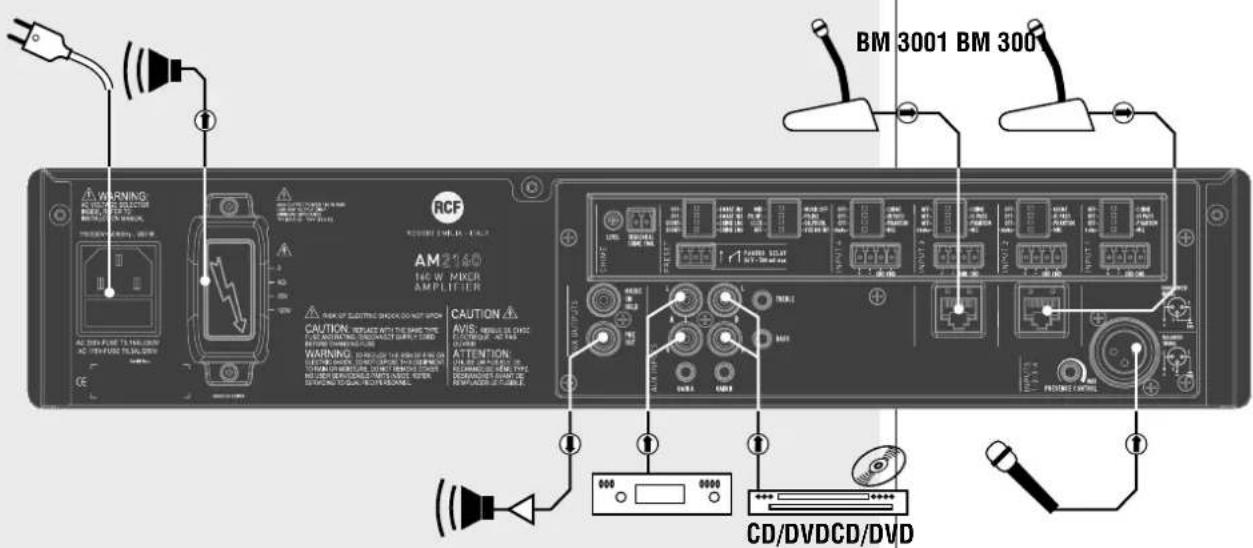

ESEMPIO

COLLEGAMENTI

AMPLIFICATORE

Potenza d'uscita (RMS)

Rispostainfrequenza

RAPPORTO SEGNALE/RUMORE

Canali 1 ÷ 4

Aux

Distorsione (a 1 kHz, potenza nom.)

CONTROLLI TONI AUX INPUT

Bass

Treble

Tensione / corrente "Phantom power"

USCITE DIFFUSORI

Bassa impedenza

Tensione costante (AM 2160)

Tensione costante (AM 2320)

PROTEZIONI

Amplificatore

Alimentazione

GENERALE

Tensione di alimentazione

Potenza assorbita

Dimensioni (l, h, p)

Peso (Netto)

160 W (AM 2160); 320 W (AM 2320)

50Hz÷ 13,5kHz

60 dB

80 dB

<0.3%

±8dB@80Hz

±8dB@13kHz

+10dB@2,15kHz

150 Hz

Bilanciato, -56 dBu (max - 25 dBu) / 10 kΩ

Bilanciato, -28 dBu (max 0 dBu) / 5 kΩ

Bilanciato, -7 dBu (max + 19 dBu) / 10 kΩ

Regolabile 4÷ +15 dBu ( +22dB) / 20k

-1dBu/600Ω

32V/18mA

4Ω

70 V (31 Ω) / 100 V (62 Ω)

70V(16Ω)/100V(31Ω)

Sovraccarico, corto circuito, termica

Fusibili di rete

115-230V/50-60Hz

350 W (AM 2160), 600 W (AM 2320)

442 mm, 88 mm, 230 mm (2 unita rack 19")

4,8 kg (AM 2160); 6,2 kg (AM 2320)
