FORNO FT 850.1/HA FT 850.1 IX/HA FT 95V C.1/HA FT 95V C.1 IX/HA FT 850.1 IX/HA SC FT 820.1/HA FT 820.1 IX/HA Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dellapparecchio, 4 Vista dinsieme Pannello di controllo Avvio e utilizzo, 5 Impostare lora Avviare il forno Utilizzare il timer di fine cottura Programmi, 6-8 Programmi di cottura Pianificare la cottura Consigli pratici di cottura Tabella cottura Precauzioni e consigli, 9 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Manutenzione e cura, 10 Escludere la corrente elettrica Pulire lapparecchio Pulire la porta Sostituire la lampadina Assistenza, 11 Assistenza attiva 7 giorni su 7 Istruzioni per luso Italiano, 1 Français, 23 Espanol, 34 Portuges, 45 English,12

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dellapparecchio è necessario che il mobile abbia le caratteristiche adatte: i pannelli adiacenti il forno devono essere di materiale resistente al calore; nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C; per lincasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: Una volta incassato lapparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia unapertura di almeno 45 x 560 mm (vedi figure). Centraggio e fissaggio

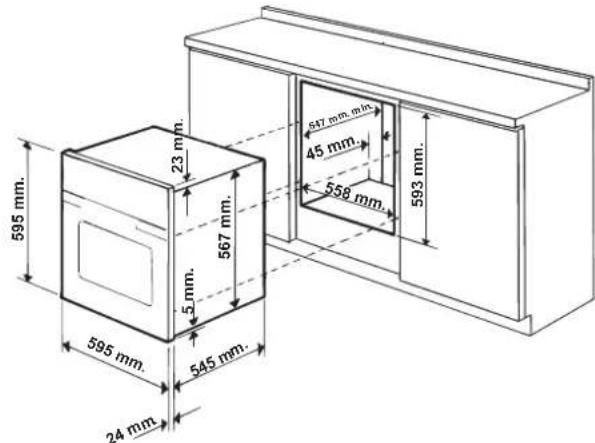

1. Posizionare le staffe A a battuta sullappoggio del

2. Posizionare i tacchetti C a battuta nelle staffe A.

In particolare se lo spessore della fiancata del mobile: è di 16 mm: montare il tacchetto in modo che il numero 16 riportato sullo stesso sia rivolto verso di voi; è di 18 mm: montare il tacchetto in modo che la parte senza scritte sia rivolta verso di voi;; è di 20 mm: non montare il tacchetto.

3. Fissare le staffe ed i tacchetti sul bordo fiancata

mobile tramite le viti D.

4. Fissare il forno al mobile tramite le viti e le rondelle

in plastica E. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi sotto). 595 mm.595 mm. 24 m

Montaggio del cavo di alimentazione

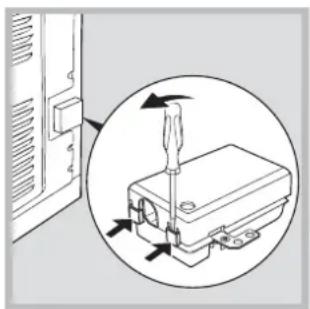

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

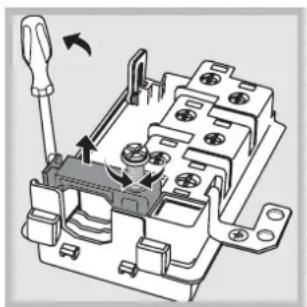

2. Svitare la vite del

serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

3. Togliere le viti dei

contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dallinterruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto); la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto); la presa sia compatibile con la spina dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. TARGHETTA CARATTERISTICHE Dimensioni larghezza cm 43,5 altezza cm 32 profondità cm 40 Volume lt. 56 Colle

amenti elettrici tensione a 230V ~ 50Hz potenza massima assorbita 2800W ENERGY LABEL Direttiva 2002/40/CE sulletichetta dei forni elettrici. Norma EN 50304 Consumo energia convezione Naturale funzione di riscaldamento:

Tradizionale; Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento:

Pasticceria. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE4

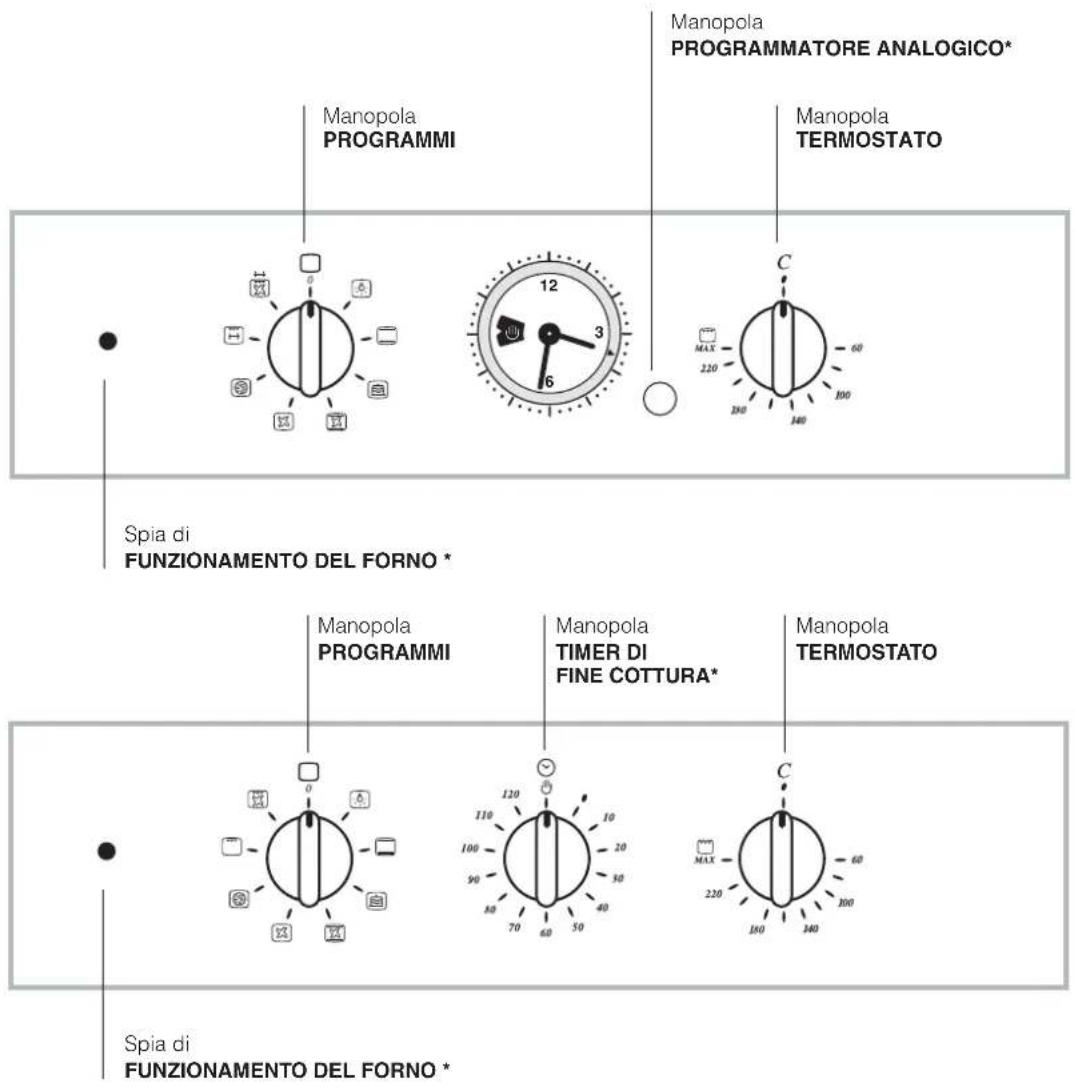

Descrizione dellapparecchio Vista dinsieme Pannello di controllo ManopolaPROGRAMMIManopolaTERMOSTATOManopolaPROGRAMMATORE ANALOGICO*Spia diFUNZIONAMENTO DEL FORNO *

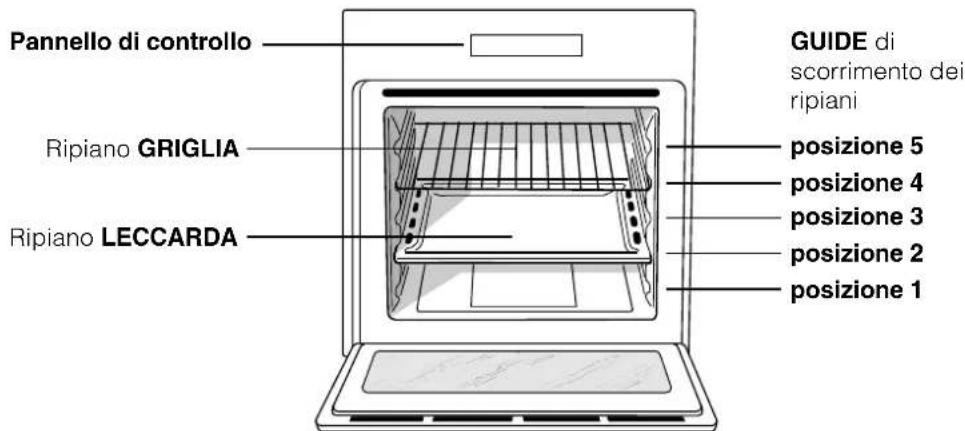

Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1

Presente solo in alcuni modelli. Manopola PROGRAMMI Manopola TERMOSTATO Manopola TIMER DI FINE COTTURA* Spia di

Alla prima accensione fare funzionare il forno a vuoto per almeno unora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. Lodore che si avverte è dovuto allevaporazione delle sostanze usate per proteggere il forno. Impostare lora* Premere la manopola del PROGRAMMATORE e ruotarla in senso antiorario fino a impostare lora corrente. Limpostazione dellora è possibile solo se il forno è collegato allimpianto elettrico. In caso di mancanza di corrente il PROGRAMMATORE si ferma: al ripristino della corrente è necessario regolare nuovamente lora. Avviare il forno

1. Selezionare il programma di cottura desiderato

TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - interrompere la cottura riportando la manopola PROGRAMMI in posizione 0. Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto daria che esce tra il pannello di controllo e la porta del forno. A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno Si accende selezionando & con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il timer di fine cottura*

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.

3. A tempo scaduto emette un segnale acustico e

4. Quando il forno è spento il timer di fine cottura

può essere usato come un normale contaminuti. Per utilizzare il forno in funzionamento manuale, escludendo cioè il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo '. Avvio e utilizzo

Presente solo in alcuni modelli.6

Programmi di cottura Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne: BARBECUE (si consiglia di impostare solo su MAX); GRATIN (si consiglia di non superare la temperatura di 200°C). = Programma FORNO TRADIZIONALE Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. KProgramma FORNO PASTICCERIA Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni mignon su tre ripiani contemporaneamente. LProgramma FAST COOKING Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano. >Programma MULTICOTTURA Poiché il calore è costante in tutto il forno, laria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. MProgramma FORNO PIZZA Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. @ / Programma BARBECUE La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di unalta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. A / NProgramma GRATIN Unisce allirradiazione termica unidirezionale, la circolazione forzata dellaria allinterno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Girarrosto * Per azionare il girarrosto (vedi figura) procedere come segue:

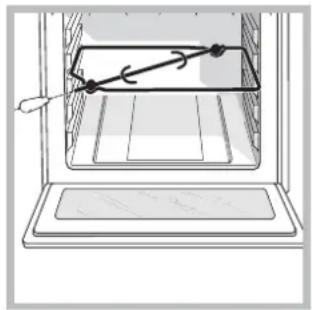

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e

inserire lo spiedo nellapposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la

manopola PROGRAMMI o N; Pianificare la cottura* Pianificare una durata con inizio immediato

1. Ruotare la manopola del PROGRAMMATORE in

senso antiorario fino a visualizzare sulla finestrella il tempo di durata cottura desiderato.

2. Tirare la manopola del PROGRAMMATORE e

ruotarla in senso antiorario fino a portare lindice mobile in corrispondenza dellora corrente. A fine operazione si avverte uno scatto.

3. Selezionare il programma di cottura desiderato

con la manopola PROGRAMMI. Il forno si accende subito e funziona per il tempo di durata cottura impostato.

4. A tempo scaduto viene emesso un segnale

acustico.Per interromperlo ruotare la manopola del PROGRAMMATORE in senso antiorario fino a visualizzare sulla finestrella il simbolo '.

5. Portare la manopola PROGRAMMI in posizione

Esempio: sono le ore 9:00 e viene pianificata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmi

Presente solo in alcuni modelli.IT

Pianificare una durata con inizio ritardato

1. Ruotare la manopola del PROGRAMMATORE in

senso antiorario fino a visualizzare sulla finestrella il tempo di durata cottura desiderato.

2. Tirare la manopola del PROGRAMMATORE e

ruotarla in senso antiorario fino a portare lindice mobile in corrispondenza dellora di inizio cottura voluta.

3. Selezionare il programma di cottura desiderato

con la manopola PROGRAMMI. Il forno si accenderà allora di inizio impostata e funzionerà per il tempo di durata cottura impostato.

4. A tempo scaduto viene emesso un segnale

acustico.Per interromperlo ruotare la manopola del PROGRAMMATORE in senso antiorario fino a visualizzare sulla finestrella il simbolo '.

5. Portare la manopola PROGRAMMI in posizione

Esempio: sono le ore 9:00, viene pianificata una durata di 1 ora e 15 minuti e si impostano le 11:00 come ora di inizio. Il programma inizia automaticamente alle 11:00 e dura fino alle 12:15. Per annullare una pianificazione ruotare la manopola del PROGRAMMATORE in senso antiorario fino a visualizzare sulla finestrella il simbolo '. Consigli pratici di cottura Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dallaria calda, che potrebbe provocare bruciature sui cibi delicati. Nelle cotture BARBECUE e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTICOTTURA Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore. Disporre la leccarda in basso e la griglia in alto. BARBECUE Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia. Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. FORNO PIZZA Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante. Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.8

Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldam ento Tem peratu r a consigliata (°C) Durata cottura (minuti) guide st andard guide scorrevol i Forno Tradizio na le Anatra Pollo Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate 1,5 1,5

70-80 60-70 70-75 70-80 15-20 30-35 Forno Pas ticcer ia Crostate Torta di frutta Plum-cake Cake piccoli su 2 ripiani Pan di spagna Bignè su 3 ripiani Biscotti su 3 ripiani Crêpes farcite Meringhe su 3 ripiani Salatini di sfoglia al formaggio 0,5

25-30 15-20 Precotti Ali di pollo dorate 0.4 2 1 - 200 20-25 +ibi Freschi Biscotti (di frolla) Plum-cake Salatini di sfoglia al formaggio

10-12 Multicottura Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate Agnello Sgombro Lasagne Bignè su 2 ripiani Biscotti su 2 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate 1+1

15-20 20-25 Barbecue Sgombri Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Salsicce Hamburger Toast (o pane tostato) Pollo allo spiedo con girarrosto (ove presente) Agnello allo spiedo con girarrosto (ove presente)

I tempi di cottura sono indicativi e possono essere modificati in base ai proprio

usti personali. I tempi di preriscaldamento del forn preimpostati e non modificabili manualmente.IT

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Per movimentare lapparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano m olto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. Non ostruire le aperture di ventilazione e di smaltimento di calore. Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda. Utilizzare sempre guanti da forno per inserire o estrarre recipienti. Non rivestire il fondo del forno con fogli di alluminio. Non riporre materiale infiammabile nel forno: se lapparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. Assicurarsi sempre che le manopole siano nella posizione

¡ quando lapparecchio non è utilizzato. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare lAssistenza (vedi Assistenza). Non appoggiare oggetti pesanti sulla porta del forno aperta. Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. Evitare che i bambini giochino con l'apparecchio. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.10

Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. Linterno del forno va pulito preferibilmente ogni volta dopo luso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente

la porta (vedi figura);

2. alzare e ruotare le levette

poste sulle due cerniere (vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino. È consigliabile non usare il forno fino allavvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga:

potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi figura).

Manutenzione e curaIT

Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi); Riavviare il programma per controllare se linconveniente è stato ovviato; In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. Non ricorrere mai a tecnici non autorizzati. Comunicare: Il tipo di anomalia; Il modello della macchina (Mod.) Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio Assistenza attiva 7 giorni su 7 In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.Contents Installation, 13-14 Positioning Electrical connection Data plate Description of the appliance, 15 Overall view Control panel Using the cooking timer Start-up and use, 16 Setting the time Starting the oven Cooking modes, 17-19 Cooking modes Planning your cooking Practical cooking advice Cooking advice table Precautions and tips, 20 General safety Disposal Respecting and conserving the environment Care and maintenance, 21 Switching the appliance off Cleaning the appliance Cleaning the oven door Replacing the light bulb Assistance, 22 Operating Instructions OVEN Italiano, 1 Français, 23 Espanol, 34 Portuges, 45 English,12
