LFS 215 A BKHA - Lavastoviglie HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie
Marca	HOTPOINT-ARISTON
Modello	LFS 215 A BKHA
Dimensioni (L x A x P)	59.5 cm × 82 cm × 57 cm
Capacità	12 coperti standard
Pressione acqua di alimentazione	0,05 a 1 MPa (0,5 a 10 bar)
Tensione di alimentazione	Vedi etichetta delle caratteristiche (tip. 220-240 V)
Potenza totale assorbita	Vedi etichetta delle caratteristiche (tip. 1900 W)
Programmi di lavaggio	Intensivo, Normale, Ammollo, Eco, Rapido
Opzioni di lavaggio	Mezzo carico, Partenza ritardata (secondo modello)
Sicurezza antiallagamento	Dispositivo di interruzione acqua; New Acqua Stop (secondo modello)
Tipo di vasca	Acciaio inox
Regolazione del cestello superiore	Due posizioni (alto/basso)
Serbatoio del sale	Capacità circa 1 kg
Serbatoio del brillantante	Sì, con regolazione del dosaggio (6 posizioni)
Addolcitore d'acqua	Sì, regolabile su 5 livelli (per impostazione predefinita livello 3)
Pulizia dei filtri	Filtri lavabili (cilindrico, coppa, inox)
Pulizia dei bracci di lavaggio	Smontabili per pulizia
Collegamento acqua calda/fredda	Acqua fredda o calda max 60°C
Nastro anticondensa	Fornito per protezione del piano di lavoro
Assistenza tecnica	Servizio post-vendita autorizzato Hotpoint-Ariston

Domande frequenti - LFS 215 A BKHA HOTPOINT-ARISTON

Come installare la lavastoviglie?

Posizionate l'apparello su un pavimento piano e rigido, con i lati e il retro a contatto con i mobili. Regolate i piedi anteriori per la livellazione. Per il piede posteriore, utilizzate una chiave maschio da 8 mm sulla boccola rossa in basso al centro. Collegate il tubo di carico dell'acqua (fredda o calda max 60°C) a un rubinetto 3/4 gas, e il tubo di scarico a una conduttura di almeno 4 cm di diametro tra 40 e 80 cm da terra. Inserite la spina elettrica con messa a terra.

Come caricare i cestelli per un lavaggio ottimale?

Nel cestello inferiore, posizionate pentole, piatti, coperchi e insalatiere. Utilizzate i settori ribaltabili per i grandi piatti. Il cestello delle posate deve contenere i coltelli con le punte verso il basso. Nel cestello superiore, mettete bicchieri, tazze, piattini e oggetti fragili. Regolate l'altezza del cestello superiore (posizione alta o bassa) per ottimizzare lo spazio. Assicuratevi che i bracci di lavaggio ruotino liberamente.

Quali programmi di lavaggio sono disponibili?

I programmi sono: Intensivo (stoviglie molto sporche, 2h25), Normale (uso quotidiano, 1h50), Ammollo (prelavaggio, 8 min), Eco (economico, 2h55, conforme EN-50242), e Rapido (poco sporco, 35 min, 2 piatti+2 bicchieri+4 posate+1 pentola+1 padella). Scegliete in base al grado di sporco.

Come regolare il grado di durezza dell'acqua?

Spegnete l'apparecchio con il tasto ON/OFF, aprite lo sportello. Girate la manopola SELEZIONE PROGRAMMA sul 5° programma, poi sul 1°, poi di nuovo sul 5°. Premete ON/OFF: i led lampeggiano. Ogni programma corrisponde a un livello di durezza: programma 1 = livello 1, ecc. fino a 5 livelli. L'impostazione di fabbrica è livello 3. Utilizzate la tabella della durezza (in °dH, °fH o mmol/l) per scegliere. Uscite attendendo qualche secondo o premendo ON/OFF.

Come e quando aggiungere il sale rigenerante?

Riempite il serbatoio del sale (sotto il cestello inferiore) quando la spia SALE si accende o il galleggiante verde non è più visibile. Svitare il tappo, versare circa 1 kg di sale speciale per lavastoviglie (non sale da cucina) usando l'imbuto fornito. Sciacquare il tappo sotto l'acqua prima di riavvitarlo. Eseguire questa operazione appena prima di un ciclo di lavaggio per eliminare la soluzione salina fuoriuscita. L'addolcitore d'acqua protegge la resistenza e le stoviglie dal calcare.

Cosa fare se le stoviglie non sono asciutte dopo il lavaggio?

Verificate di aver selezionato un programma con asciugatura. Se la spia BRILLANTANTE è accesa, riempite il serbatoio del brillantante e aumentate il dosaggio (posizione 4-6) girando la regolazione sotto il tappo con un cacciavite. Se le stoviglie sono in plastica o antiaderente, l'asciugatura potrebbe essere meno efficace. Pulite anche i filtri e i bracci di lavaggio.

Come pulire i filtri?

I tre filtri (cilindrico C, coppa B, inox A) devono essere controllati regolarmente. Ruotate il filtro cilindrico C in senso antiorario per rimuoverlo. Premete le alette della coppa B per estrarla. Sganciate il filtro inox A. Puliteli sotto acqua corrente con una spazzola non metallica. Non rimuovete mai la protezione della pompa (pezzo nero). Rimontate correttamente il gruppo filtrante prima di riavviare un ciclo.

La lavastoviglie è rumorosa, cosa controllare?

Assicuratevi che le stoviglie siano ben sistemate e non tocchino i bracci di lavaggio. Verificate che i bracci ruotino liberamente. Riducete la dose di detersivo se vedete troppa schiuma. Se il rumore persiste, controllate la livellazione dell'apparecchio regolando i piedi. Un eccesso di schiuma può anche derivare da un prodotto inadeguato.

Come utilizzare le pastiglie multifunzione?

Le pastiglie multifunzione sono consigliate solo per i modelli con opzione PASTIGLIE MULTIFUNZIONE. Posizionate una pastiglia nel contenitore A (detersivo) e chiudete il coperchio. Per un risultato ottimale, consigliamo di aggiungere sale rigenerante anche con le pastiglie, specialmente in acque dure. Il brillantante può essere omesso ma la spia rimarrà accesa.

Cosa fare in caso di codice di errore (allarme rubinetto chiuso)?

Se vengono emessi dei bip e le spie Asciugatura e Fine lampeggiano, interrompete l'alimentazione con ON/OFF, aprite il rubinetto dell'acqua, attendete 20 secondi poi riaccendete. Riprogrammate e riavviate. Se l'allarme persiste, verificate che il filtro di ingresso dell'acqua non sia ostruito e che il tubo di carico non sia piegato. Per l'allarme 'Filtro ingresso acqua intasato' (spie Lavaggio, Asciugatura, Fine lampeggiano), spegnete, chiudete il rubinetto, scollegate, pulite il filtro.

MANUALE UTENTE LFS 215 A BKHA HOTPOINT-ARISTON

Posizionamento e livellamento

Collegamenti idraulici ed elettrici

Avvertenze per il primo lavaggio

Dati tecnici

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello comandi

Caricare cestelli, 5

Cestello inferiore

Cestello delle posate

Cestello superiore

Avvioeutilizzo,6

Avviare la lavastoviglie

Caricare il detersivo

Opzioni di lavaggio

Programmi, 7

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante

Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica

Pulire la lavastoviglie

Evitare i cattivi odori

Pulire gli irroratori

Pulizia filtrato entrata acqua

Pulire i filtri

Se ci si assenta per lunghi periodi

Precauzioni, consigli e Assistenza, 10

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Anomalie erimedi, 11

Assistenza, 12

Prima di contattare l'Assistenza

Assistenza Attiva 7 giorni su 7

IT

A è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.

Leggere attendamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.
In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriori.
A Questo appearecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:
- aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro;
-case coloniche;
- utilizzato da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
- bed and breakfast.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendo adeire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio può essere incassato quello a un piano di lavoro continuo* (vedi foglio di Montaggio).
3. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriors finché l'apparecchio non sia orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.
4. Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bogca esagonale aperture 8mm . girando in senso orario per augmentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzato tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico e di scarico dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire una migliorione installazione.

Collegamento del tubo di carico dell'accua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l'acqua finché non sia limpida affinché le eventuali impurità non intasino l'apparecchio.
• A una presa d'acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie cui quere alimentata con acqua calda di rete parché non superi la temperatura di 60^ .

Avvitre il tubo al rubinetto come descriotto per la presa d'acqua fredda.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato (vedi Assistenza).
La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a /ato).
A Fare attenuation che nel tubo non ci siano né pieghe né strozzature.

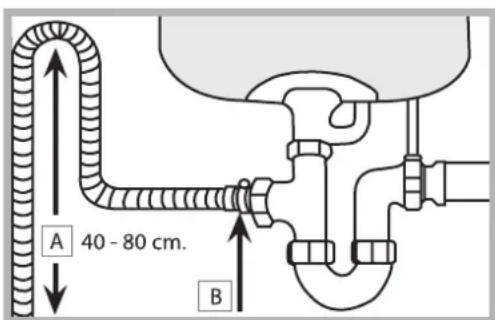

Collegamento del tubo di scarico dell'accua collagenare il tubo di scarico, alla piegarlo, a una conduttura di scarico con diametro minimo di 4 cm.

Il tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o piano d'appoggio della lavastoviglie (A).

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

• Presente solo su alcuni modelli.

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

• è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomale o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallaggio anche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSION PERICOLOSA!

Il tubo di carico dell'accua, non delve in nessun caso,
essere tagliato in quanto contiene parti quello.

Collegamento elettrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sua compresa nei valori indicati nella targhetta caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere fácilmente raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
A L'Azienda declina agli responsabilità qualoraQLaqueste norme non vengano rispettate.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e incollare la striscia adesiva trasparente fatto al ripiano in legno per proteggerlo alla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l'installazione, immediatamente prima del primo lavaggio, riempire completamente d'acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l'acqua trabocchi. Selezionare il grado di durezza dell'acqua (vedi Tabella Durezza, capitolo Brillantante e sale rigenerante). Dop o il caricamento del sale la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contentatore del sale, cui provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 59,5 Altezza cm. 82 Profondità cm. 57
Capacità 12 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 - 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile veditarghetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: -2006/95/CE (Bassa Tensione) -2004/108/CE (Compatibilità Elettromagnetica) 2005/32/CE (Comm. Reg. 1275/2008) (Ecodesign) -97/17/CE (Etichettatura) -2002/96/CE RAEE (Rifiuti Apparecchiature Elettriche ed Elettroniche)

• Presente solo su alcuni modelli.

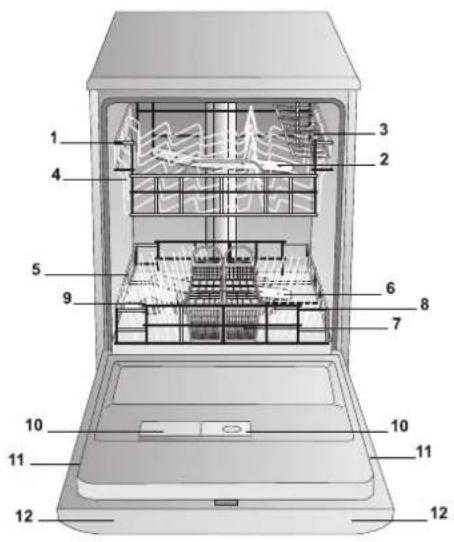

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtro lavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillantante
11. Targhetta caratteristica
12. Pannello comandi

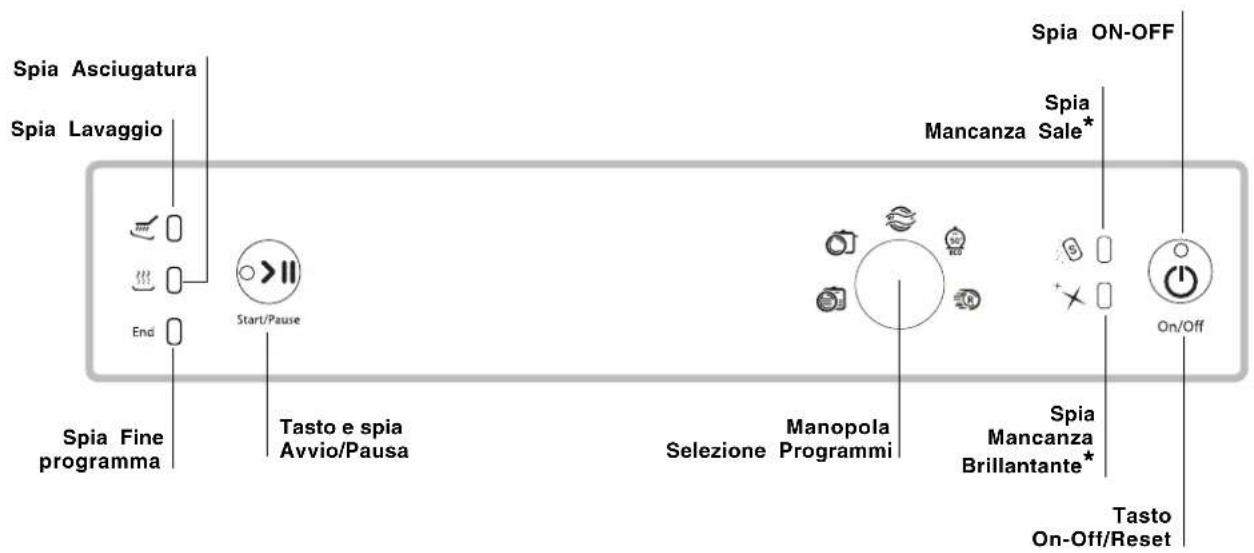

Pannello comandi

*** Solo sui modelli ad incasso totale
* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

4 Prima di caricare i cesti, eliminare delle stoviglie i residi di cibo e vuotare bicchieri e coppe dei liquidi rimasti.
Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

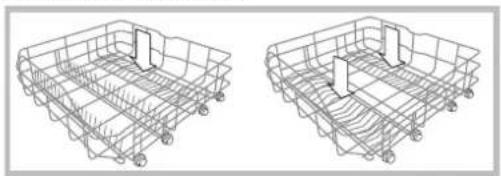

Cesto inferiore

Il cesto inferiore può contentere pentole, coperchi, piatti, insalatiere, posate ecc..secondo gli Esempi di caricamento. Piatti e coperchi grandi vanno sistemi di preferenza ai lati del cesto, facendo attenzione a non bloccare la rotazione dell'irroratore superiore.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistematicione dei piatti oppure in posizione orizzontale per sistemare pentole e insalatiere.

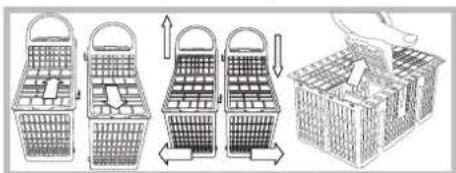

Cestino delle posate

Il cestino delle posate può essere di tipo diverso a seconda dei modelli di lavastoviglia: non scomponibile, scomponibile, scorrevole. Il cestino non scomponibile delve essere positizzato soLO nella parte anteriore del cesto inferiore.

Il cestino scomponibile più essere separato in due parte, soluzione individata quando si esegue un lavaggio a mezzo carico (sui mod. provvisti di tale opzione), più essere scorrevole, cioè posizionato in qualsiasti punto del cesto inferiore facendolo scorrere tra gli inserti fissi o reclinabili.

• Entrambi sono muniti di ribaltine scorrevoli che consentono una sistematicione migliorare delle posate.

I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

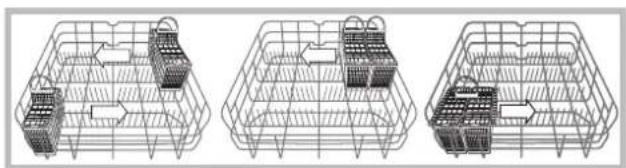

Esempi di posizionamento del cestino posate

Cesto superiore

Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da te e caffe, piattini, insalatiere basse, padelle, pentole basse poco sporche, secondo gli Esempi di caricamento.

Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio: posizionarli sulle ribaltine**

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile系統are il cesto superiore in posizione alla o bassa.

A E' preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Apriere i fermi delle guide del cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare ancche le rotelle anteriors e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovero verso l'alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

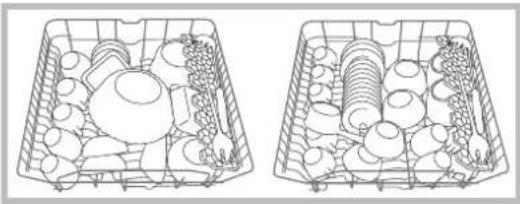

Esempi di caricamento cesto superiore

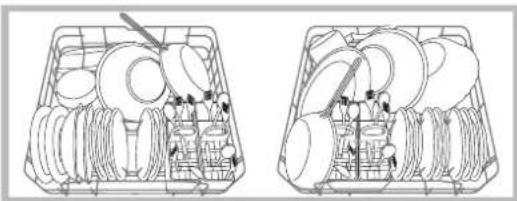

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
  Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L'argenteria non antica pouInverse essere lavata con un programma delicato e accertandosi che non sua contatto con altri metalli.

Si consiglia l'utilizzo di stoviglia idonee al lavaggio in lavastoviglia.

• Presente solo in alcuni modelli.
  **Variabili per numero e posizione.

Avviare la lavastoviglie

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto ON-OFF: tutte le spie presenti sul pannello comandi si illuminano per alcuni secondi.
3. Aprire la porta e dosare il detersivo (vedi sotto).
4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.

5. Selezionare il programma ruotando la manopola SELEZIONE PROGRAMMA in senso orario: far coincidere la tacco sulla manopola con il numero o il symbolo del programma. La spia relativa al tasting AVVIO/ PAUSA pulsa.

6. Selezionare le opzioni di lavaggio (vedi a lato).

7. Avviare premendo il tasto AVVIO, la spia smette di pulsare e diventa fissa. L'accensione della spia relativa al lavaggio avvisa dell'inizio del programma.
8. Alla fine del programma si illumina la spia FINE (luce fissa). Specnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina dalla presa di corrente.
9. Aspettare alcuni minuti prima di toglierre le stoviglie, per evitare di scottarsi. Scarticare i cestelli iniziando da quello inferiore.

- Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato, la macchina si spegne automaticamente.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, perché appena iniziato: a lavaggio avviato, per cancellare ciclo di lavaggio spegnere la macchina con una pressione prolongata del tasting ON/OFF/Reset, riaccenderla con lo stesso tasting e selezionare nuovamente programma e opzioni desiderati.

Aggiungere alte stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa)
Apriere la porta facendo attenzione alla fuoriuscita di vapore e insereire le stoviglie. Premere il tasto Avvio/Pausa (luce fissa): il ciclo riprende.

A Premendo il tasto Avvio/Pausa per mettere in pausa la macchina, si interrompe sua il programma sua l'Avvio Ritardato* se impostato.

Inquesta fase non si cui ociambiare il programma.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

Utilizzare solo detersivo per lavastoviglie.
NON UTILIZZARE detersivi per lavaggio a mano.
Un utilizzo eccessivo di detersivo cui lasciare residui di schiuma a fine ciclo.
A L'utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio vaschetta B: Detersivo per prelimavaggio

1. Apire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la Tabella dei programmi.

3. in polvere: vaschette A e B.
   pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperch

quando ne richiede 2, mettere la seconda sul fondo della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Se le stoviglie sono peu sporche o sono state sciacquate precedentemente在整个 aqua, ridurre sensibilmente la dose del detersivo.
Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi	Programma	Detersivo (A) = vaschetta A (B) = vaschetta B			Programmi che prevedono l'asciugatura	Opzioni	Durata del programma (tolleranza ±10%) Hrs. Min.
		polvere	liquido	pastiglie
Stovigliè e pentole molto sporche (da non usare per pezzi delicati).	Intensivo	30 g (A)	30 ml (A)	1 (A)	Si	No	2:25'
Stovigliè e pentole normalmente sporche. Programma standard giornaliero.	Normale	25 g (A) 5 g (B)	25 ml (A) 5 ml (B)	1 (A)	Si	No	1:50'
Lavaggio preliminare in attesa di completare il carico al pasto successivo.	Ammollo	No	No	No	No	No	0:08'
Lavaggio ecologico a bassi consumi energetici, adatto a stovigliè e pentole.	Eco*	25 g (A) 5 g (B)	25 ml (A) 5 ml (B)	1 (A)	Si	No	2:55'
Clico economico e velocere da utilizzare per stovigliè molto sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino) Rapido	R	25 g (A)	25 ml (A)	1 (A)	No	No	0:35'

Note:

le miglior prestazioni del programma "Rapido", si ottengono preferibilmente rispetto il numero di coperti specificati.

* Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l'ambiente.

Not a per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: [e-mail]

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaio da cucina = 5 g.di polvere = 5 ml di liquido circa

A Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano.

Seguire leindicazioni riportate sulla confezione.

A Se si usa un prodotto multifunzione, non è necessario aggiuungere brillante, si consiglia invece di aggiuungere sale, specie se l'acqua è dura o molto dura.Seguire le indicazioni riportate sulla confezione.
Nonaggiungendo né sale né brillantante è normale che le spie MANCANZA SALE * e MANCANZA BRILLANTANTE* rimangano accese.

Caricare il brillantante

Il brillantante facilita l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non rimangano striature o macchie.

Il serbatoio del brillantante va riempito:
- quando sul pannello si accende la spia MANCANZA BRILLANTANTE*

all'interno della vasca.

1. Aprire il serbatoio ruotando il tappo (G) in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 positizioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numero bassi (1-3).
• se ci sono gocce d'acqua o macchie di calcare girare verso i numeroiti (4-6).

Impostazione durezza dell'accua

Ogni lavastoviglie è corredata di un dolcificatore dell'acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell'acqua. Il dato è reperibile presso l'ENTE erogatore dell'acqua potabile.

• Spagnere la macchina con il tasto ON/OFF e aprire la porta.

-Posizione la manopola SELECTIONE PROGRAMMA prima sul 5^ programma ed in successe sul 1^ programma e nuovamente sul 5^ .
-Premere l tasting ON/OFF, le spiè delle fasi ciclo lampeggiano; ora è possibile selezionare il livello di durezza.

Ad agli programma corrisponde un livello di durezza: Es: 1^ programmà, livello durezza 1

2^ programmà, livello durezza 2 ecc..ecc... fino ad un massimo di 5^* livelli.

(II decalcificatore è impostato alla fabbrica sul livello 3)

• Per uscire alla funzione attendere alcuni secondi o premere un tasto delle opzioni o spagnere la macchina con il tasto ON/OFF.

Se siutilizzano le pastiglie multifunzione, riempire comunique il serbatoio del sale.

Tabella Durezze Acqua
°dH °fH mmol/l l’ello
0	6	0		10	0	1
6	11	11	20	1,1		2 2
12	17	21	30	2,1	3
17	34	31	60	3,1		6 4
34	50	61	90	6,1		9 5*
Da 0°f a 10°f si consiglia di non utilizzato sale. * con但这a impostazione la durata dei cicli può lievamente prolungarsi.

(^ dH)= durezza in gradi tetdeschi - ^ fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensable verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulle stoviglia.

Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

• quando il galleggiante verde * non è visible osservando il tappo del sale;
• quando sul pannello si accende la spia MANCANZA SALE*

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizione r'imbuto* (vedi figura) e

riempire il serbatoio di sale fino al bordo (circa 1 kg); è normale che trabocchi un po' d'acqua.

1. Togliere l'imbuto*, eliminare i residui di sale dall'imbocco; sciacquare il tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giu e facendo defluire l'acqua dalle quatre fissure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde)

E' consigilabile effettuare questa operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolificatore).

A. Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione saliva traboccata dal contentatore del sale.

• Presente solo su alcuni modelli.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolò di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può sucedere che residui di cibo si attacchinoagli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare I'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta versusl'alto.

L'irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l'alto.

Pulizia del filtro entrata acqua*

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare lallacciamento, far scorrere lacqua fino a che diventi limpida e sua priva di impurit. Senza esta precauzione, c il rischio che il punto doveenta lacqua si intasi, danneggiarando la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.
- Chiudere il rubinetto dell'acqua.
- Svitare l'estremità del tubo di carico acqua, togliere il filtrò e pulirlo delicatamente sotto un getto di acqua corrente.
- Inserire nuovamente ilhetto e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarita.

A La lavastoviglie non deve essere usata alla senza filtri o con!.
futto sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandi si con uno spazzolino non metallico, seguendo le istruzioni nelle riportate:
• ruotare in senso antiorario il filtrlo cilindrico C ed estrarlo (fig. 1).
• Estrarre il bicchierechio B facendo una leggera pressione sulle alette laterali (Fig. 2);
• Sfilare il piatto filtro inox A. (fig. 3).
• Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig. 4).

1

2

3

4

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo elettrodomestico non può venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsable della loro sicurezza.
• É nécessaria la supervisione di un adulto per evitare che i bambini giochino con l'elettrodomestico.
  L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
  L'apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.
  Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non toccare mai la resistenza.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolò di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programm).
• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi. - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l'opzione Mezzo carico (vedi Avvio e utilizzato).
• Se il proprio contratto di erogazione dell'energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tarità riddotta. L'opzione Avvio ritardato (vediAvvio eutilizzato) può aiutare a organizzare i lavaggi in tal senso.

Detersivi sanza fosfati, sanza cloro

e contententi enzimi

• Si consiglia vivamente di usare i detersivi sulla fosfati e essere cloro che sono i più indicati per la tutela dell'ambiente.
  Gli enzimi sviluppano un'azione particolaremente efficace con temperature prossime ai 50^ per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e otteneri gli stessi risultati che si avrebbero a 65^ .
• Dosare bene il detersivo in base alleindicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

Qualora l'apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all'Assistenza.

Anomalie:	Possibili cause /
La lavastoviglie non parte o non risponde ai comandi	• Spagnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma.La spina non è ben inserita nella presa di corrente.La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• La serratura è scattata; spingere energeticamente la porta fino a sentire il "clack".
La lavastoviglie non scarica acqua.	• Il programma non è ancora terminato.II tubo di scarico dell'acqua è piegato (vedi Installazione).Lo scarico del lavello è ostruito.II filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori.Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell'acqua (vedi Brilliantante e sale).II tappo del serbatoio del sale non è chiuso bene.II brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono meno asciutte.	• è stato selezionato un programmaenza asciugatura.II brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale).La regolazione del brillantante non è adeguata.Le stoviglie sono in materia antiaderente o in plastica.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli).• Le stoviglie non sono sistmate bene.Gli irroratori non sono libero di ruotare.II programma di lavaggio è troppo blando (vedi Programmi).Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).II tappo del brillantante non è stato chiuso correttamente.II filtrò è sporco o intasato (vedi Manutenzione e cura).Manca il sale rigenerante (vedi Brilliantante e sale).
La lavastoviglie non carica acqua - Allarme rubinetto chiuso.(si sentono dei brevi bip)*(lampeggiano velocemente le spie Asciugatura e Fine).	• Manca l'acqua nella rete idrica.II tubo di carico dell'acqua è piegato (vedi Installazione).Apree il rubinetto e l'apparecchio si avvia dopo pochi minuti.L'apparecchio si è bloccato perché non si è intervenuti al suono dei bip*.Spagnere la macchina con il tasto ON/OFF, aprire il rubinetto e dato 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.
Allarme al tubo di carico dell'acqua/Filtrino entrata acqua intasato.(lampeggiano velocemente le spie: Lavaggio, Asciugatura e Fine)	• Spagnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente.Controllare che il filtrò entrata acqua non sia intasato da impurità.(vedere capitolo "Manutenzione e Cura")

IT

Sol

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi Anomalie e Rimedi).
• Riaviare il programma per controllare se l'inconveniente è stato ovviato.
• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di series (S/N).

Queste informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio (vedi Desrizione dell'apparecchio).

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

Se nasce il bisogno di intervento chiamare ilNumero Unico Nazionale 199.199.199*

Un operatore sare a completeness per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

EN

English,13

Contents

Installation, 14-15
