MANUALE UTENTE UFAAN 400 INDESIT

I Istruzioni per luso

Posizionamento e collegamento

Reversibilità apertura porte

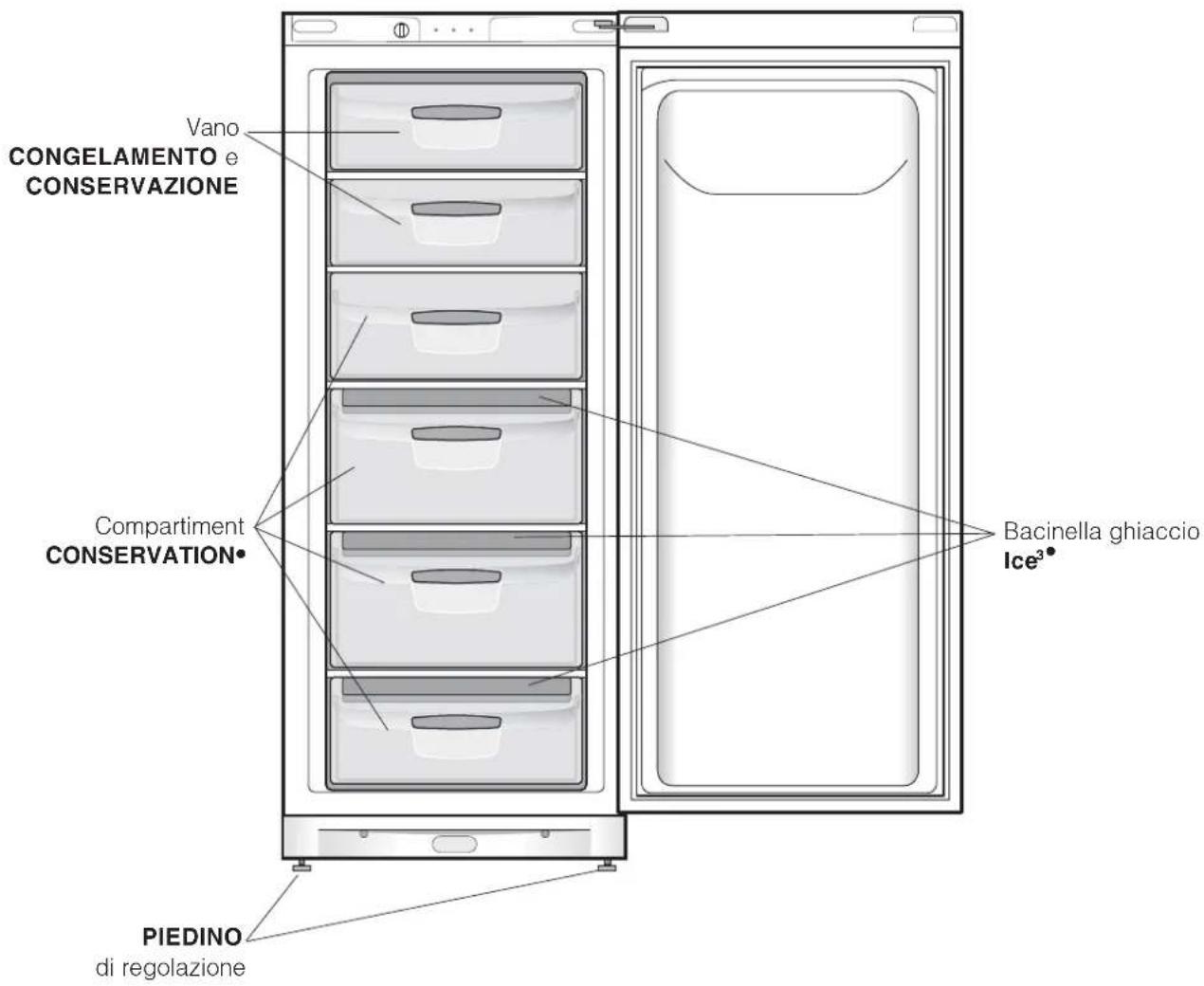

Descrizione dellapparecchio, 3

Avviare lapparecchio

Utilizzare al meglio il congelatore

Manutenzione e cura, 5

Escludere la corrente elettrica

Pulire lapparecchio

Evitare muffe e cattivi odori

Sbrinare lapparecchio

Precauzioni e consigli, 6

Risparmiare e rispettare lambiente

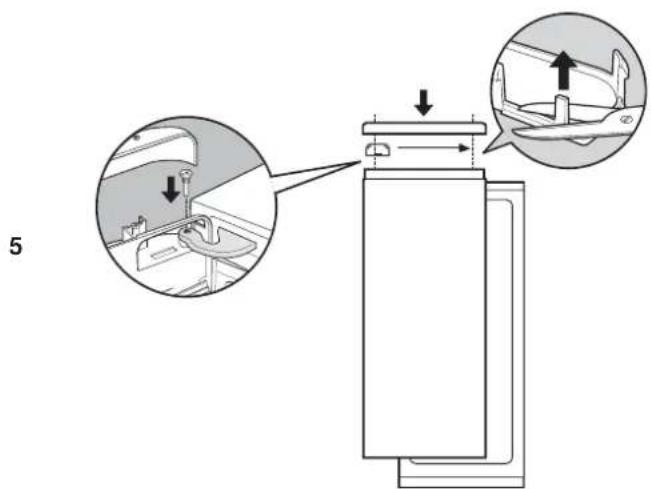

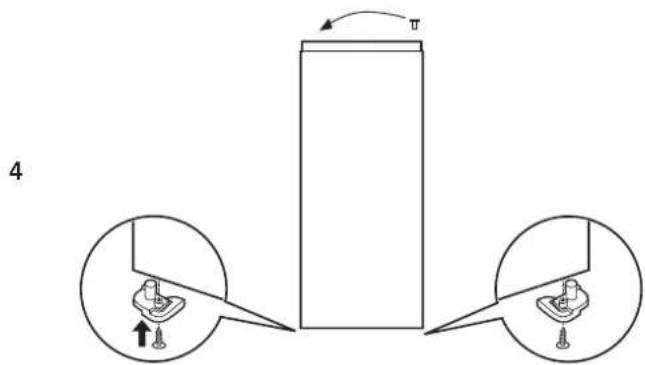

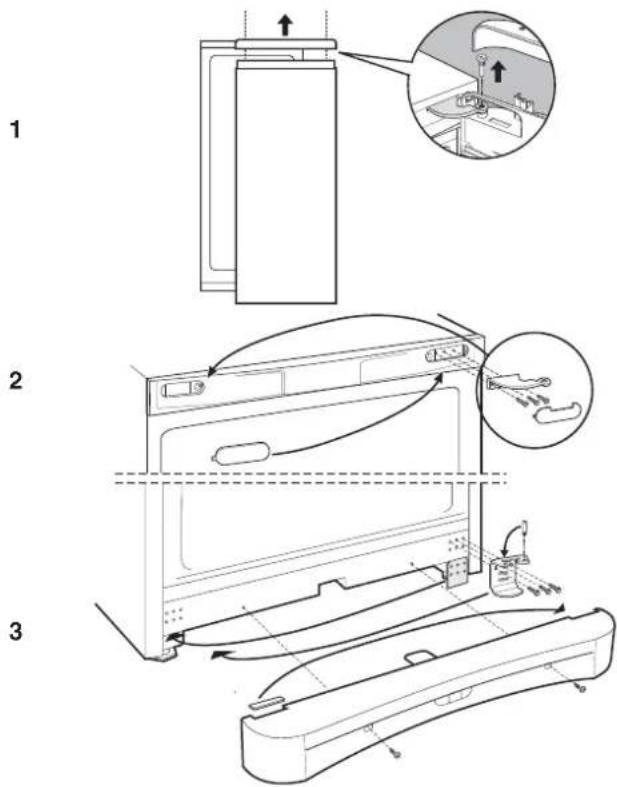

Reversibilità apertura porte

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita,

di cessione o di trasloco, assicurarsi che resti insieme

allapparecchio per informare il nuovo proprietario

sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

1. Posizionare lapparecchio in un ambiente ben aerato

2. Non ostruire le griglie posteriori di ventilazione:

compressore e condensatore emettono calore e richiedono

una buona aerazione per funzionare bene

e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte

superiore dellapparecchio ed eventuali mobili sovrastanti e

di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore

(la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla

parete posteriore, montare i distanzieri presenti nel kit di

installazione seguendo le istruzioni presenti sul foglio

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e

attendere almeno 3 ore prima di collegarlo allimpianto

elettrico. Prima di inserire la spina nella presa della

corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico massimo

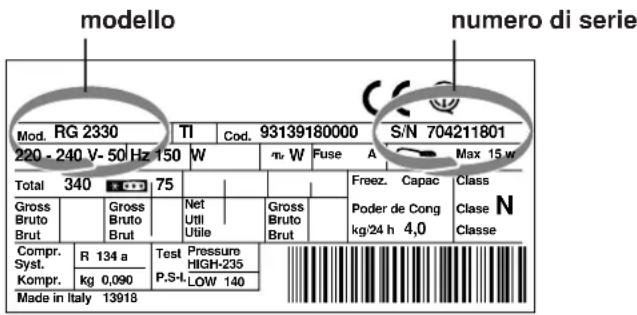

di potenza della macchina, indicato nella targhetta

caratteristiche posta nel vano frigorifero in basso

a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso

a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a

un tecnico autorizzato (vedi Assistenza); non usare

prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della

corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.I

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti

rispetto a quelli dellapparecchio acquistato.

 Variabili per numero e/o per posizione.

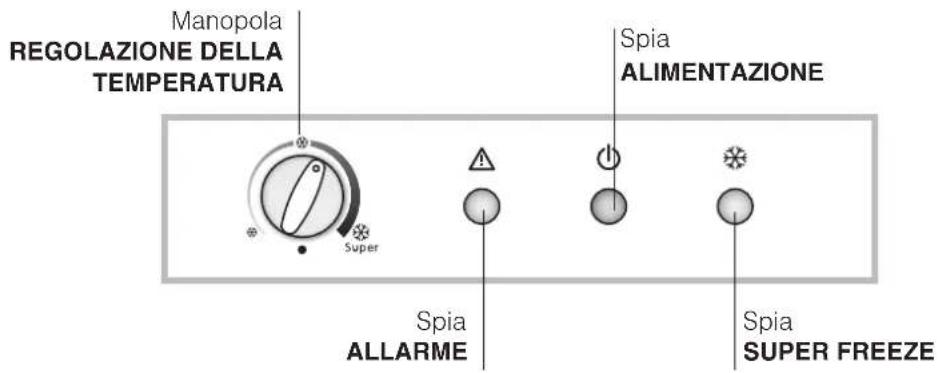

REGOLAZIONE DELLA TEMPERATURA Bacinella ghiaccio

CONSERVAZIONE Compartiment

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire

le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani

e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si

accenda la spia verde ALIMENTAZIONE e rossa

ALLARME (la manopola REGOLAZIONE DELLA TEMPERATURA non deve essere su

2. Portare la manopola REGOLAZIONE DELLA TEMPERATURA sulla posizione SUPER: si accenderà la

spia gialla SUPER FREEZE.

3. Quando la spia rossa si sarà spenta posizionare la

manopola REGOLAZIONE DELLA TEMPERATURA su

una posizione media.

A questo punto il congelatore può essere utilizzato.

Utilizzare al meglio il congelatore

 Per regolare la temperatura utilizzare la manopola

REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per

essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno sistemati

nei vani superiori CONGELAMENTO e

CONSERVAZIONE dove la temperatura scende sotto i -

18°C e garantisce una buona velocità di congelamento.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente,

perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche,

posta allinterno del congelatore (esempio: Kg/24h 4).

 Per congelare (se il congelatore è già in funzione):

- per piccole quantità, inferiori alla metà di quella

indicata sulla targhetta caratteristiche, portare la

manopola REGOLAZIONE DELLA TEMPERATURA

sulla posizione SUPER (congelamento rapido)

(accensione della relativa spia gialla), introdurre gli

alimenti e chiudere la porta. Dopo 24 ore, terminato il

congelamento, riportare la manopola nella posizione

di normale funzionamento;

- per grosse quantità, superiori alla metà del carico

massimo indicato sulla targhetta caratteristiche,

portare la manopola REGOLAZIONE DELLA TEMPERATURA sulla posizione SUPER 24 ore prima

dellintroduzione dei cibi da congelare. Dopo altre 24

ore, terminato il congelamento, riportare la manopola

nella posizione di normale funzionamento.

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non aprire la

porta del congelatore: in questo modo congelati e surgelati

si conserveranno senza alterazioni per circa 9-14 ore.

! Spia ALLARME. Quando questa spia rossa si accende

per un tempo prolungato, significa che il funzionamento

del congelatore non è regolare e che la temperatura si sta

alzando troppo. (Chiamare il Centro di Assistenza Tecnica.)

Tale spia può accendersi per un breve periodo:

a) quando si apre la porta per un tempo prolungato (in fase

di caricamento o prelievo di derrate).

b) quando si porta la manopola REGOLAZIONE DELLA TEMPERATURA in posizione di Super.

In questi due casi l'accensione della spia non indica

nessun difetto/anomalia nel congelatore

Bacinella ghiaccio Ice

Il fatto di essere poste sulla parte superiore dei cassetti

riposti nel vano freezer assicura una maggiore pulizia: (il

ghiaccio non viene più a contatto con gli alimenti) ed

ergonomia (non si sgocciola in fase di caricamento).

1. Estrarre la bacinella spingendola verso lalto.

Verificare che la bacinella sia completamente vuota e

riempirla dacqua attraverso lapposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua ostacola la fuoriuscita

dei ghiaccioli (se succede, attendere che il ghiaccio

si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: lacqua riempie le forme

per il principio dei vasi comunicanti (vedi figura).

4. Chiudere il foro con il coperchio in dotazione

e riporre la bacinella, inserendo la parte superiore

nellapposita sede e facendola ricadere.

5. Quando il ghiaccio sarà formato (tempo minimo circa

8 ore) battere la bacinella su una superficie dura e

bagnarne lesterno per far staccare i ghiaccioli; farli

poi uscire dal foro.

WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAXI

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario

isolare lapparecchio dalla rete di alimentazione:

1. posizionare la manopola REGOLAZIONE DELLA TEMPERATURA

2. staccare la spina dalla presa.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta

imbevuta di acqua tiepida e bicarbonato di sodio o

sapone neutro. Non usare solventi, abrasivi,

candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti.

Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza,

dopo aver spento l'apparecchio e staccato la presa di

corrente, la bocchetta lunga dellaspirapolvere,

impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa

caratteristica è necessario che i cibi vengano sempre

protetti e chiusi bene. Ciò eviterà anche

la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un lungo

periodo, pulire linterno e lasciare le porte aperte.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti.

Per sbrinare lapparecchio non usare oggetti taglienti ed

appuntiti che potrebbero danneggiare irreparabilmente

il circuito refrigerante.

Se lo strato di brina è superiore ai 5 mm è necessario

effettuare lo sbrinamento manuale:

1. il giorno precedente, portare la manopola

REGOLAZIONE DELLA TEMPERATURA sulla posizione

SUPER (si accende la spia gialla SUPERFREEZE) per

raffreddare ulteriormente gli alimenti.

2. Dopo 24 ore posizionare la manopola REGOLAZIONE DELLA TEMPERATURA su

3. Avvolgere surgelati e congelati in carta da giornale e

metterli in un altro congelatore o in un luogo fresco.

4. Lasciare aperta la porta finché la brina non si sia

sciolta completamente; facilitare loperazione

sistemando nel congelatore contenitori con acqua

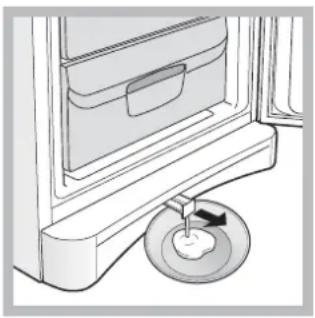

5. Alcuni apparecchi sono

dotati del SISTEMA DRAIN per convogliare

lacqua allesterno.

Lasciare che l'acqua

contenitore (vedi figura).

6. Pulire e asciugare con cura il vano congelatore prima

di riaccendere lapparecchio.

7. Prima di inserire i cibi nel vano congelatore

attendere circa 2 ore per il ripristino delle condizioni

ideali di conservazione.6

I Precauzioni e consigli

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),

prevede che gli elettrodomestici non debbano essere

smaltiti nel normale flusso dei rifiuti solidi urbani. Gli

apparecchi dismessi devono essere raccolti

separatamente per ottimizzare il tasso di recupero e

riciclaggio dei materiali che li compongono ed

impedire potenziali danni per la salute e lambiente. Il

simbolo del cestino barrato è riportato su tutti i

prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi

al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi

solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile.

Ogni apertura delle porte causa un notevole

dispendio di energia.

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter

circolare liberamente. Se si impedisce la circolazione,

il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un

grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di

ghiaccio rende più difficile la cessione di freddo agli

alimenti e fa aumentare il consumo di energia.

! Lapparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni

di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme

alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione)

e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni;

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le

istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso

lasciarlo esposto a pioggia e temporali.

 Attenzione: non danneggiare il circuito refrigerante

. Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è

sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla

(apparecchio spento) per eliminare ogni

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili taglienti ed appuntiti o

apparecchi elettrici se non sono del tipo

raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui

cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.I

La spia verde ALIMENTAZIONE

La spia ALLARME sempre accesa

Il motore funziona di continuo.

Lapparecchio emette

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza

da fare contatto, oppure in casa non cè corrente.

 La porta non è ben chiusa o viene aperta di continuo.

 La porta viene aperta molto spesso.

 La manopola REGOLAZIONE DELLA TEMPERATURA non è in

 La manopola REGOLAZIONE DELLA TEMPERATURA è in posizione

SUPER (congelamento rapido): la spia gialla SUPER FREEZE è

accesa (vedi Descrizione.).

 La porta non è ben chiusa o viene aperta di continuo.

 La temperatura dellambiente esterno è molto alta.

 Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 Lapparecchio non è stato installato ben in piano (vedi Installazione).

 Lapparecchio è stato installato tra mobili o oggetti che vibrano

 Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.8

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).

 In caso negativo, contattare il Centro Assistenza più vicino.

 il tipo di anomalia

 il modello della macchina (Mod.)

 il numero di serie (S/N)

Queste informazioni si trovano

sulla targhetta caratteristiche posta

nel vano frigorifero in basso a sinistra.

Non ricorrere mai a tecnoci non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio

esvazie o recipiente).
