MANUALE UTENTE LE46B550A5PXXN SAMSUNG

BN68-01410A-00Dut-0221.indd 51 2008-02-21 1:56:56© 2008 Samsung Electronics Co., Ltd. All rights reserved. Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV.

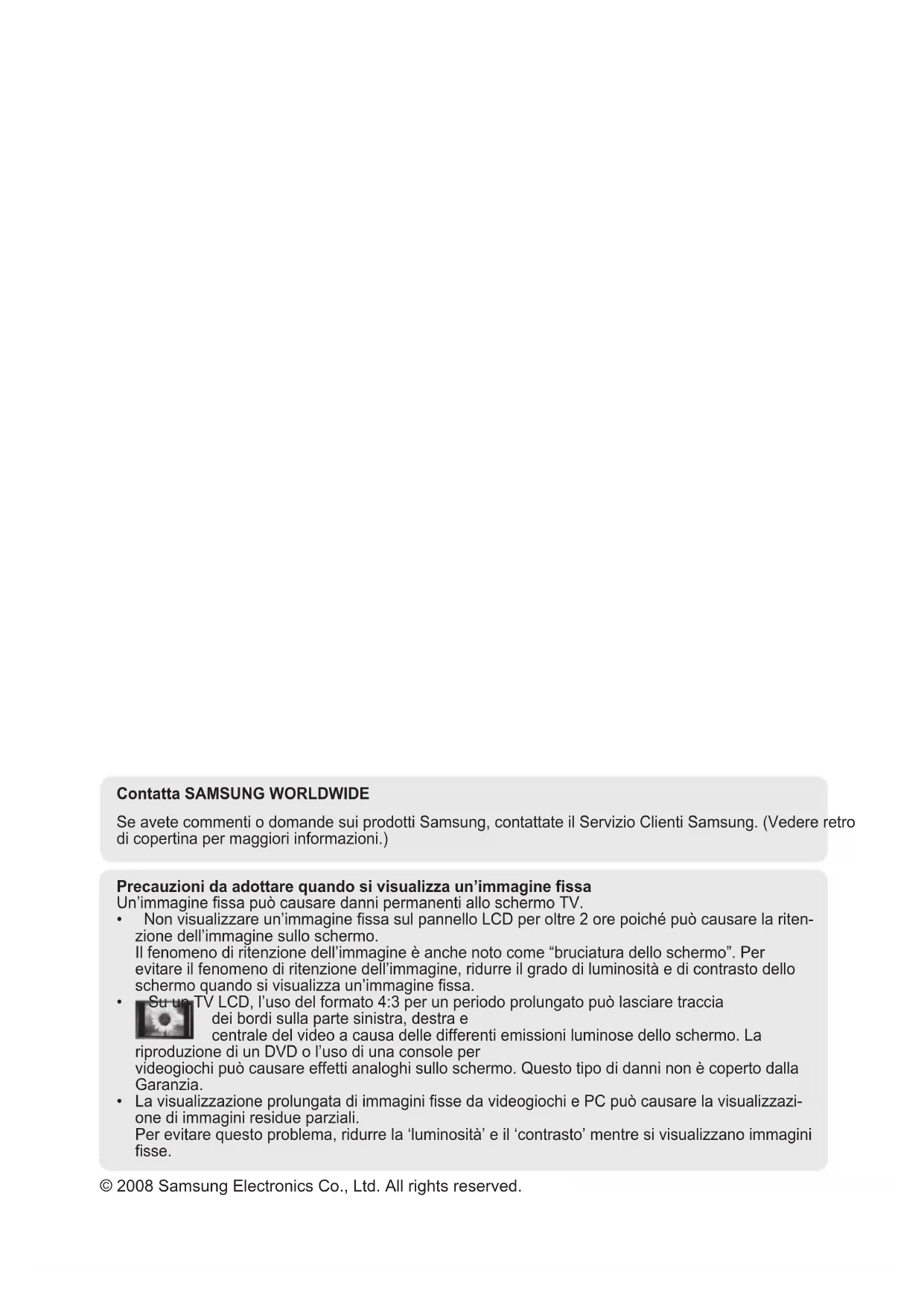

• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la riten- zione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa.

• Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.

• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazi- one di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. Contatta SAMSUNG WORLDWIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. (Vedere retro di copertina per maggiori informazioni.) BN68-01410A-00Ita-0221.indd 1 2008-02-21 1:57:54Italiano - 1 Contenuto

IMPOSTAZIONE DEI CANALI

• Memorizzazione automatica dei canali p. 10
• Memorizzazione manuale dei canali p. 11
• Aggiunta / Blocco di canali p. 12
• Ordinamento dei canali memorizzati p. 13
• Assegnazione di nomi ai canali p. 13
• Sintonia ne dei canali p. 14

IMPOSTAZIONE DELL’IMMAGINE

• Modica dello standard dell’immagine p. 15
• Regolazione dell’immagine personalizzata p. 16
• Congurazione delle impostazioni dettagliate dell’immagine p. 16
• Ripristino delle impostazioni predenite dell’immagine p. 17
• Congurazione di Opzioni immagine p. 18
• Visualizzazione in modalità PIP (Picture in Picture) p. 20

IMPOSTAZIONE DELL’AUDIO

Funzioni audio ................................................ 21 Selezione della modalità audio ....................... 22 Collegamento delle cufe (venduti separatamente) ................................. 22

IMPOSTAZIONE DELL’ORA

DESCRIZIONE DELLE FUNZIONI

• Scelta della lingua p. 24
• Impostazione dell’Effetto luce (in base al modello) p. 25
• Melodia/Entertainment/Risp. energia p. 25
• Selezione della sorgente p. 27
• Modica dei nomi delle sorgenti di ingresso p. 27

• Impostazione del software del PC (basato su Windows XP) p. 28
• Modalità di visualizzazione p. 28
• Congurazione del televisore con il PC p. 29
• WISELINK Utilizzo della funzione WISELINK p. 30
• Utilizzo del menu WISELINK p. 31
• Utilizzo dell'elenco PHOTO (JPEG) p. 32
• Utilizzo dell'elenco MP3 p. 35
• Utilizzo del menu Setup INFORMAZIONI SU ANyNET+ Che cos’è Anynet p. 36

Italiano - 1 Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Simboli Premere Nota Tasto One-Touch Italiano BN68-01410A-00Ita-0221.indd 1 2008-02-21 1:57:55Italiano - 2 Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. Telecomando e batterie (AAA x 2) Cavo di alimentazione Coprifondo Vite del piedistallo X4 Piedistallo Panno per la pulizia Manuale dell’utente

Guida alla sicurezza

Schede di registrazione

Scheda di garanzia / Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi) In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi. Installazione del supporto

1. Collegare il TV LCD e il piedistallo.

Il televisore deve essere trasportato da due o più persone. Fare attenzione nel posizionare il piedistallo dal lato corretto.

2. Serrare due viti nella posizione 1, quindi serrare altre due viti nella posizione 2.

Sollevare il prodotto e serrare le viti. Serrando le viti con il TV LCD abbassato, il televisore potrebbe inclinarsi su un lato. Il piedistallo viene installato per modelli con schermi da 37 pollici e oltre. Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero vericarsi incidenti con lesioni personali causate da scosse elettriche. Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti.

SOURCE Alterna tutte le sorgenti d’ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2, HDMI3). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando.

Indicatore di alimentazione Lampeggia e si spegne quando l’alimentazione è attivata, e si accende in modalità standby.

(Alimentazione) Premere per accendere e spegnere il televisore.

Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.

MENU Premere per visualizzare il menu a video con le funzioni del televisore.

Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando.

Premere per cambiare canale. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando. (I tasti dei canali consentono di accendere il televisore senza usare il telecomando.)

La forma e il colore del prodotto possono variare in base al modello.

Tasti pannello lateraleTasti del pannello frontale Premere ogni tasto per attivare la funzione correlata. BN68-01410A-00Ita-0221.indd 3 2008-02-21 1:57:57Italiano - 4 Pannello dei collegamenti Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

COMPONENT IN Collegare i cavi video component (opzionali) al connettore del componente (“PPR”, “PPB”, “Y”) sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita video del DVD. Se si desidera collegare il Set-Top Box e il DVD, effettuare il collegamento tra i due dispositivi, quindi collegare il DVD al rispettivo connettore (“PPR”, “PPB”, “Y”) sull’apparecchiatura. I connettori PPR, PPB e Y dei componenti (DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita audio sul DVD.

Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD). Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN2. Che cosa signica HDMI? “High Denition Multimedia interface” permette la trasmissione di dati video digitali ad alta denizione e audio digitale a canali multipli. Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

La forma e il colore del prodotto possono variare in base al modello.

BN68-01410A-00Ita-0221.indd 4 2008-02-21 1:57:58Italiano - 5 Se sono collegati lettori DVD/ricevitori via cavo/ricevitori satellitari che supportano versioni HDMI precedenti alla 1.3, il televisore potrebbe non riprodurre l’audio e le immagini visualizzate potrebbero presentare colori anomali. Quando si collega un cavo HDMI di una versione precedente e non c’è audio, collegare il cavo HDMI al jack HDMI IN 2 e i cavi audio ai jack DVI IN (HDMI2) [R-AUDIO-L] sul retro del televisore. In questo caso, contattare la società fornitrice del lettore DVD/ricevitore via cavo/ricevitore satellitare per vericare la versione HDMI, quindi richiedere un aggiornamento del rmware. I cavi HDMI che non supportano la versione 1.3 possono causare sfarfallio o mancanza di immagini a schermo.

DVI IN(HDMI2) [R-AUDIO-L]

Uscite audio DVI per dispositivi esterni. Modalità supportate per HDMI/DVI e Component

ANT IN Per visualizzare correttamente i canali televisivi, è necessario che l’apparecchio televisivo riceva il segnale da una delle seguenti fonti: un’antenna esterna / Una rete televisiva via cavo / Una rete satellitare.

SERVICE Collegarlo al jack sulla staffa di supporto a parete opzionale. Questa funzione consente di regolare l'angolo di visualizzazione del televisore utilizzando il telecomando. 6 WISELINK - Collegare un dispositivo di memorizzazione di massa USB per visualizzare file di fotografie (JPEG) e riprodurre file audio (MP3).

S-VIDEO o VIDEO/R-AUDIO-L Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. Collegare i cavi audio RCA a “R - AUDIO - L” sull’apparecchio e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.

Jack della cufa La cufa può essere collegata all’uscita predenita dell’apparecchio. Quando la cufa è collegata, gli altoparlanti incorporati sono disattivati.

EXT 1, EXT 2 ConnettoreIngresso UscitaVideo Audio (L/R) RGB Video + Audio (L/R)EXT 1 O O O E’ disponibile solo l’uscita TV.EXT 2 O O Uscita da scegliere. Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

Blocco Kensington (a seconda del modello) Il blocco Kensington (opzionale) è un dispositivo usato per assicurare sicamente il sistema quando viene utilizzato in un luogo pubblico. Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. La posizione del blocco Kensington può variare a seconda del modello.

Tasto di standby del televisore

Seleziona direttamente il televisore e la modalità

Tasti numerici per selezionare direttamente i canali

Selezione dei canali memorizzati con una/due cifre

+: Aumento del volume -: Diminuzione del volume

Disattivazione temporanea dell’audio

Visualizza “Elenco canali” sullo schermo.

Utile per selezionare rapidamente le funzioni più frequentemente utilizzate.

Consente di vedere le informazioni sull’emittente corrente

Tasti colorati: Utilizzare questi tasti nell’elenco Canali, WISELINK, ecc.

Premere per selezionare le modalità dello schermo e del suono per eventi sportivi, cinema e giochi.

Premere questo tasto in DMA, WISELINK e Anynet+. ( :Questo telecomando può essere utilizzato per gestire le operazioni di registrazione con registratori Samsung dotati della funzione Anynet+.

Selezione della sorgente disponibile

P<: Canale successivo P>: Canale precedente

Visualizza il menu a video principale

Questa funzione consente di visualizzare e riprodurre le fotograci e audio da un dispositivo esterno.

Ritorna al menu precedente. Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.

Controlla il cursore nel menu

Esce dal menu a video

Utilizzarlo quando si connette un dispositivo Samsung DMA (Digital Media Adapter) mediante un’interfaccia HDMI e passando alla modalità DMA. (Il tasto DMA è opzionale.) Per ulteriori informazioni sulle procedure operative, consultare il Manuale dell’utente del dispositivo DMA. Questo tasto è disponibile quando “Anynet

(HDMI-CEC)” è “Acceso” (vedere a pag. 38).

Selezione della dimensione dell’immagine

Seleziona direttamente la modalità HDMI.

Selezione effetti immagine Funzioni Teletext

Esce dallo schermo Teletext

Selezione formato Teletext

Selezione argomento Fastext

Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix.

Selezione modalità Teletext (LIST/FLOF)

P<: Pagina successiva Teletext P>: Pagina precedente Teletext

Annulla Teletext BN68-01410A-00Ita-0221.indd 6 2008-02-21 1:57:58Italiano - 7 Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in gura.

2. Installare le due batterie AAA.

Fare corrispondere i poli “+” e “–” delle batterie con lo schema riportato all’interno del vano.

3. Riposizionare il coperchio.

Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Se il telecomando non funziona, effettuare il seguente controllo:

1. Il televisore è acceso?

2. I poli - e + delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è vericata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. È presente una luce a uorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

L’indicatore di standby si accende.

2. Premere il pulsante P sull’apparecchio.

Per accendere il televisore, è anche possibile premere il tasto POWERP o TV del telecomando. All’accensione, l’ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

3. Premere i tasti numerici (0~9) o il tasto canale successivo/precedente (</>) sul telecomando o il

pulsante sull’apparecchio. Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

4. Per spegnere il televisore, premere nuovamente il tasto POWER .

Attivazione della modalità Standby del televisore La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWERP del telecomando.

Lo schermo si spegne e l'indicatore rosso di standby si accende sul dispositivo.

2. Per riaccendere il televisore, è sufciente premere nuovamente POWER P, i tasti numerici (0~9), il

tasto TV o il tasto canale precedente/successivo (</>). Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna.

BN68-01410A-00Ita-0221.indd 7 2008-02-21 1:57:59Italiano - 8 Visualizzazione dei menu

1. A dispositivo acceso, premere il tasto MENU.

Viene visualizzato il menu principale. Sul lato sinistro del menu compaiono delle icone: Immagine, Suono, Canale, Impostazione, Ingressi.

2. Per selezionare un’icona, premere il tasto o .

Per accedere al sottomenu dell’icona, premere il tasto ENTER .

3. Per uscire, premere il tasto EXIT.

La visualizzazione del menu a schermo viene disattivata dopo circa un minuto. Uso del tasto TOOLS Il tasto TOOLS consente di selezionare in modo semplice e rapido le funzioni utilizzate più di frequente. Il menu “Strumenti” (Impostazione strumenti) cambia in base alla modalità di ingresso esterno che si sta visualizzando.

1. A dispositivo acceso, premere il tasto TOOLS.

Il menu “Strumenti” (Impostazione strumenti) viene visualizzato a schermo.

2. Premere il tasto o per selezionare un menu.

3. Premere i tasti /// ENTER per visualizzare,

modicare o utilizzare le voci selezionate. Per una descrizione più dettagliata di ogni funzione, consultare la pagina corrispondente. Anynet+ (HDMI-CEC), Vedere pagine da 38 Modalità immagine, Vedere pagine da 15 Modalità audio, Vedere pagine da 21 Timer stand-by, Vedere pagine da 23 TS XT SRS, Vedere pagine da 21 Risp. energia, Vedere pagine da 26 Dual l-ll, Vedere pagine da 22 PIP, Vedere pagine da 20 Regolazione auto, Vedere pagine da 29

ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta V50 R50Impostazioni dettaglio sAltro Sposta Conferma RitornoStrumentiAnynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : MonoSposta Conferma Esci BN68-01410A-00Ita-0221.indd 8 2008-02-21 1:58:00Italiano - 9 Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni. Il salvaschermo si attiva se non viene inviato alcun comando mediante telecomando per più di 1 minuto durante il “Plug & Play”. Il salvaschermo si attiva se non vengono ricevuti segnali operativi in un arco di 15 minuti.

1. Premere il tasto POWER del telecomando.

Viene visualizzato il messaggio “Start Plug & Play.” con “OK” selezionato.

2. Selezionare la lingua desiderata premendo il tasto o .

Premere il tasto ENTER per confermare la selezione.

Premere il tasto o per selezionare “Demo Negozio” o “Uso domestico”, quindi premere il tasto ENTER

Si consiglia di impostare la modalità TV o “Uso domestico” per ottenere la migliore qualità d’immagine in un ambiente domestico. La modalità “Demo Negozio” è da utilizzare solo nei punti vendita. Se l’unità è stata accidentalmente impostata sulla modalità “Demo Negozio” e si desidera tornare alla modalità “Uso domestico”(Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi.

4. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” già selezionato.

Premere il tasto ENTER . Vericare che il cavo dell’antenna sia collegato correttamente.

5. Selezionare la nazione appropriata premendo il tasto o .

Premere il tasto ENTER per confermare la selezione.

6. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto

ENTER . La ricerca dei canali inizia e termina in modo automatico. Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”.

7. Premere il tasto ENTER .

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”.

8. Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio Buona visione.

Al termine, premere il tasto ENTER . Anche se non si preme il tasto ENTER , il messaggio scompare automaticamente dopo alcuni secondi. Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente. Imposta Ora: Imposta l’ora corrente dell’orologio del televisore.

BN68-01410A-00Ita-0221.indd 9 2008-02-21 1:58:00Italiano - 10 Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere nuovamente il tasto ENTER per selezionare

“Plug & Play”. Per ulteriori informazioni sull’impostazione delle opzioni, vedere pag. 9. La funzione "Plug & Play" è disponibile solo in modalità TV. Memorizzazione automatica dei canali Memorizzazione manuale dei canali Memorizzazione automatica dei canali È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione. I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

2. Premere il tasto ENTER per selezionare “Nazione”.

3. Selezionare la nazione appropriata premendo il tasto o .

Premere il tasto ENTER per confermare la selezione.

4. Premere il tasto o per selezionare “Memorizzazione automatica”, quindi premere il tasto

5. Premere il tasto ENTER .

Il televisore inizierà a memorizzare tutti i canali disponibili. Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

6. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu “Ordina”.

(Vedere pagine da 13)

Conferma RitornoPlug & PlayAvvio Plug & PlayConferma Ritorno

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno CanaleNazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno BN68-01410A-00Ita-0221.indd 10 2008-02-21 1:58:01Italiano - 11 Memorizzazione manuale dei canali È possibile memorizzare i canali televisivi, compreso quelli ricevuti via cavo. Quando si memorizzano manualmente i canali, è possibile scegliere: ♦ Se memorizzare o meno ogni canale trovato. ♦ Il numero di programma di ogni canale memorizzato che si desidera identificare.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi pre- mere ENTER .

2. Premere il tasto o per selezionare “Memorizzazione

manuale”, quindi premere il tasto ENTER .

3. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere ENTER .

Una volta terminata l’impostazione, premere il tasto ENTER

Premere il tasto EXIT per uscire. ♦ Programma (Numero di programma da assegnare a un canale) − Premere il tasto o fino a quando appare il numero corretto. È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). ♦ Sistema colore: Automatico/PAL/SECAM/NTSC4.43 − Premere il tasto o per selezionare lo standard del colore desiderato. ♦ Sistema audio: BG/DK/I/L − Premere il tasto o per selezionare lo standard audio desiderato. ♦ Canale (Quando si conosce il numero del canale da memorizzare) − Premere il tasto o per selezionare C (canale via antenna) o S (canale via cavo). − Premere il tasto , quindi premere il tasto o per selezionare il numero desiderato. È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. ♦ Ricerca (Quando non si conosce il numero del canale) − Premere il tasto o per avviare la ricerca. − Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato. ♦ Memorizza (Quando si memorizza il canale e il numero di programma corrispondente) − Impostare su “OK” premendo il tasto ENTER . Modalità del canale − P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente. − C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero asseg- nato a ciascuna emittente. − S (Cavo): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

Memorizzazione manualeProgramma : P 2Sistema colore : Automatico Sistema audio : BG Canale : C 3Ricerca : 77 MHzMemorizza : ? Sposta Conferma Ritorno CanaleNazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno BN68-01410A-00Ita-0221.indd 11 2008-02-21 1:58:02Italiano - 12 Aggiunta / Blocco di canali Utilizzando la funzione Gestore canale è possibile bloccare o aggiungere ulteriori canali.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Gestore canale”, quindi

premere il tasto ENTER . ♦ Aggiunta di canali Utilizzando l’Elenco canali è possibile aggiungere ulteriori canali.

3. Selezionare Elenco canali premendo il tasto ENTER .

4. Spostarsi nel campo ( ) premendo i tasti ///,

selezionare il canale da aggiungere e premere ENTER per aggiungere il canale. Se si preme di nuovo il tasto ENTER il simbolo ( ) accanto al canale scompare e il canale non viene aggiunto. “ ” è attivo quando la funzione “Blocco canali” è impostata su “Acceso”. ♦ Blocco di canali Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l’audio.

5. Premere il tasto o per selezionare “Blocco canali”, quindi

6. Selezionare “Acceso” premendo il tasto o , quindi premere

7. Premere il tasto o per selezionare “Elenco canali”, quindi

8. Spostarsi nel campo ( ) premendo i tasti ///,

selezionare il canale da bloccare e premere ENTER . Se si preme di nuovo il tasto ENTER il simbolo ( ) accanto al canale scompare e il canale non viene bloccato. Una volta attivata la funzione Blocco canali viene visualizzata una pagina blu.

9. Al termine, premere il tasto EXIT.

Selezionare“Acceso” o “Spento” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “ ”. È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

P 1 C3Elenco canaliSposta ConfermaPagina RitornoAggiungi Blocco1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7 Gestore canaleElenco canali Blocco canali : Spento Sposta Conferma RitornoCanaleNazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno BN68-01410A-00Ita-0221.indd 12 2008-02-21 1:58:03Italiano - 13 Ordinamento dei canali memorizzati Questa operazione consente di modicare i numeri di programma dei canali memorizzati. È spesso necessaria dopo la memorizzazione automatica dei canali.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Ordina”, quindi

premere il tasto ENTER .

3. Selezionare il numero del canale da modicare premendo più

volte il tasto o . Premere il tasto ENTER . Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

4. Premere il tasto o per passare alla posizione desiderata,

quindi premere il tasto ENTER . Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero.

5. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.

6. Al termine, premere il tasto EXIT.

Assegnazione di nomi ai canali I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modicando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Nome”, quindi premere

3. Se necessario, selezionare il canale a cui assegnare un nuovo

nome premendo il tasto o . Premere il tasto ENTER . Viene visualizzata la barra di selezione attorno alla casella del nome.

Sono disponibili i seguenti caratteri:Lettere dell'alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali (+, -, *, /, spazio)

5. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.

6. Al termine, premere il tasto EXIT.

Per Operazione da eseguire Selezionare una lettera, numero o simbolo Premere il tasto o Passare alla lettera successiva Premere il tasto Tornare alla lettera precedente Premere il tasto Confermare il nome Premere il tasto ENTER OrdinaProg. Can Nome 0 C--1 C23 2 C163 C34 S1 s Sposta Conferma RitornoCanaleNazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno Nome Sposta Conferma RitornoProg. Can Nome 0 C-- -----1 C23 ----- 2 C16 -----3 C3 -----4 S1 ----- s CanaleNazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno BN68-01410A-00Ita-0221.indd 13 2008-02-21 1:58:04Italiano - 14 Sintonia ne dei canali Utilizzare la sintonia ne per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale

2. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

3. Premere il tasto o per selezionare “Sintonia ne”, quindi

premere il tasto ENTER .

4. Premere il tasto o per regolare la sintonia ne.

Premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso. Per reimpostare la sintonia, selezionare “Reset” premendo il pulsante o , quindi premere ENTER .

CanaleNazione :Regno Unito Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma RitornoSintonia fine P 1

Reset Regola Salva Ritorno BN68-01410A-00Ita-0221.indd 14 2008-02-21 1:58:04Italiano - 15 Modica dello standard dell’immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Premere di nuovo ENTER per selezionare “Modalità”.

3. Premere il tasto o per selezionare l’effetto desiderato.

Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

Dinamica: Imposta l’immagine da visualizzare in alta denizione in un ambiente luminoso. Standard: Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali. Film: Imposta l’immagine per una visualizzazione confortevole in un ambiente buio. La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare “Immagine”.

3. Premere il tasti ◄ o ► per selezionare la modalità immagine

ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta V50 R50 Impostazioni dettaglio sAltro

Sposta Conferma Ritorno ImmagineModalità : Standard Retroillum 7Contrasto 80Luminosità 45Nitidezza 50 Colore 50Tinta V50 R50 Impostazioni dettaglio sAltro

Sposta Conferma Ritorno DinamicaStandard Film StrumentiAnynet+ (HDMI-CEC) Modalità immagine ◄ Standard ► Modalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : MonoSposta Regola Esci BN68-01410A-00Ita-0221.indd 15 2008-02-21 1:58:05Italiano - 16 Regolazione dell’immagine personalizzata Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell’immagine.

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a

3 fornite nella sezione “Modica dello standard dell’immagine”.

2. Premere il tasto o per selezionare una voce. Premere il

3. Premere il tasto o per aumentare o diminuire il valore di

una voce. Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

Retroillum: È possibile regolare la luminosità dello schermo modicando la retroilluminazione dell'LCD. (0~10) Contrasto: Regola l’effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell’intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più chiari o scuri. Tinta: Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali. Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. In modalità PC, è possibile modicare solo i parametri “Retroillum”, “Contrasto” e “Luminosità”. In modalità TV, Est., AV, S-Video del sistema PAL, non è possibile utilizzare la funzione “Tinta”. Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l’immagine. (Consultare “Ripristino delle impostazioni predenite dell’immagine” a pagina 17) Congurazione delle impostazioni dettagliate dell’immagine È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Premere il tasto ENTER per selezionare “Modalità”.

Premere il tasto o per selezionare “Standard” o "Film", quindi premere ENTER .

3. Premere o per selezionare “Impostazioni dettaglio”, quindi

premere il tasto ENTER .

4. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere il tasto ENTER .

5. Una volta terminata l’impostazione, premere il tasto ENTER .

6. Al termine, premere il tasto EXIT.

“L’opzione “Impostazioni dettaglio” è disponibile in modalità “Standard” o “Film”. In modalità PC, è possibile modicare solo i parametri “Contrasto Dinamico”, “Gamma” e “Bilan bianco” tra le opzioni della voce “Impostazioni dettaglio”. Regolazione del nero: Spento/Bassa/Media/Alto Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. Contrasto Dinamico: Spento/Bassa/Media/Alto Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

Sposta Regola RitornoImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta V50 R50Impostazioni dettaglio sAltro Sposta Conferma RitornoImpostazioni dettaglioRegolazione del nero : Spento Contrasto Dinamico : Media Gamma : 0 Spazio colore : Personalizzata Bilan bianco Incarnato : 0 Migliora imm bordi : Acceso xvyCC : Spento Sposta Conferma Ritorno ImmagineModalità : Standard Retroillum 7Contrasto 95Luminosità 45Nitidezza 50 Colore 50Tinta V50 R50Impostazioni dettaglio sAltro Sposta Conferma Ritorno BN68-01410A-00Ita-0221.indd 16 2008-02-21 1:58:06Italiano - 17 Gamma: -3~ +3 E’ possibile regolare l’intensità dei colori primari (rosso, verde, blu). Premere il tasto o no a raggiungere l’impostazione ottimale. Spazio colore: Automatico/Nativa/Personalizzata Lo spazio colore è la matrice di colori composta dai colori "rosso", "verde" e "blu". Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito. ♦ Automatico: Lo Spazio colore Automatico regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma. ♦ Nativa: Lo Spazio colore Nativa offre tonalità di colore ricche e profonde. ♦ Personalizzata: Regola la gamma colore per adattarla alle proprie preferenze. Personalizzazione dello Spazio colore Colore: Rosso/Verde/Blu/Giallo/Ciano/Magenta Regola la gamma colore per adattarla alle proprie preferenze. La funzione "Colore" è disponibile quando l’opzione "Spazio colore" è impostata su "Personalizzata". Premere il tasto o per selezionare “Rosso”, “Verde”, “Blu”, “Giallo”, “Ciano” o “Magenta”. Premere il tasto ENTER . Rosso/Verde/Blu: Nella funzione "Colore", è possibile regolare i valori RGB per i colori selezionati. Premere il tasto o per selezionare "Rosso", "Verde" o "Blu" e modicarne i valori. Premere il tasto ENTER . Premere il tasto o per diminuire o aumentare il valore di un’area particolare. Premere il tasto ENTER . Reset: Ripristina le impostazioni dello spazio colore ai valori predeniti. Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset Consente di regolare la temperatura del colore per ottenere immagini più naturali. R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modicato il valore, lo schermo viene aggiornato automaticamente. Selezionare l’opzione desiderata premendo il tasto o , quindi premere ENTER . Premere il tasto o no a raggiungere l’impostazione ottimale. Reset: Consente di ripristinare i valori predeniti di bilanciamento del bianco. Incarnato: -15 ~ +15 E’ possibile enfatizzare il tono "incarnato" dell’immagine. Premere il tasto o no a ottenere l'impostazione ottimale. Una volta modicato il valore, lo schermo viene automaticamente aggiornato. Migliora imm bordi: Spento/Acceso E’ possibile enfatizzare i contorni degli oggetti dell’immagine. xvyCC: Spento/Acceso Impostando la modalità xvYCC su On, si noterà un miglioramento nei dettagli e nello spazio colore quando si guarda un lm attraverso un dispositivo esterno (per es. un lettore DVD) collegato ai jack HDMI o Component IN. E’ necessario impostare la modalità Immagine su Film per poter attivare la funzione. Disponibile solo in "HDMI" e "Comp." in modalità "Film". Se la funzione xvYCC è attiva, la funzione PIP non può essere selezionata.

Ripristino delle impostazioni predenite dell’immagine È possibile ripristinare le impostazioni di visualizzazione dell’immagine preimpostate in fabbrica.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le

istruzioni da 1 a 3 fornite nella sezione “Modica dello standard dell’immagine” (pagina 15).

2. Premere il tasto o per selezionare “Reset”, quindi

premere il tasto ENTER .

3. Premere il tasto ▲ o ▼ per selezionare “OK” o “Cancella”.

Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

La funzione “Reset” verrà impostata per ogni modalità “immagine”.

ImmagineAltroOpzioni immagine Reset : OK Sposta Conferma Ritorno Cancella BN68-01410A-00Ita-0221.indd 17 2008-02-21 1:58:06Italiano - 18 Congurazione di Opzioni immagine

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Premere o per selezionare “Opzioni immagine”, quindi

premere il tasto ENTER .

3. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere il tasto ENTER .

4. Una volta terminata l’impostazione, premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

In modalità PC, è possibile modicare solo i parametri “Toni colore” e “Formato” tra le opzioni della voce “Opzioni immagine”. Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2 È possibile selezionare il tono del colore ottimale per la propria vista. Le regolazioni vengono memorizzate in base alla modalità dell’immagine selezionata. E’ possibile attivare le opzioni “Caldo1” e “Caldo2” solo quando la modalità dell’immagine è impostata su "Film". Formato: Automatico/16:9/Wide Zoom/Zoom/4:3/Solo scansione È possibile impostare le dimensioni dell’immagine che più si adattano alle proprie esigenze. Automatico: Regola automaticamente la dimensione dell’immagine su un rapporto larghezza/ altezza “16:9”.

16 :9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.

Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3.

Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.

4:3: Questa è l’impostazione predenita per un lmato video o una trasmissione normale.

Solo scansione: Utilizzare questa funzione per visualizzare l’immagine completa con segnali HDMI (720p/1080i/1080p) o Component (1080i/1080p).

La funzione “Automatico” è disponibile solo in modalità “TV”, “Est.1”, “Est.2”, “AV” e “S-Video”. In modalità PC, è possibile regolare solo i formati “16:9” e “4:3”. Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. Se si visualizza una immagine ssa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. Wide Zoom: Spostare lo schermo verso l’alto e verso il basso utilizzando il tasto o dopo avere selezionato tramite il tasto o ENTER . Zoom: Selezionare premendo i tasti ◄ o ►. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato , premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell’immagine in direzione verticale. Quando in modalità PIP viene attivata l’opzione Doppio ( , ), il formato immagine non può essere impostato. Dopo aver selezionata l’opzione “Solo scansione” in modalità HDMI (1080i/1080p) o Comp. (1080i/1080p): Selezionare premendo il tasto ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine. Reset: Premere il tasto ◄ o ► per selezionare “Reset”, quindi premere ENTER . E’ possibile azzerare l’impostazione. È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando.

ImmagineAltroOpzioni immagine Reset : OK Sposta Conferma RitornoOpzioni immagineToni colore : Normale Formato :Automatico Mod schermo : 16:9 Digital NR : Automatico DNIe : Spento Livello di nero HDMI : Normale Movie Plus : Bassa Modaita' schermo blu : Spento Sposta Conferma Ritorno

BN68-01410A-00Ita-0221.indd 18 2008-02-21 1:58:07Italiano - 19 Mod schermo: 16:9/Wide Zoom/Zoom/4:3 Quando si imposta il formato dell’immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente. 16:9: Imposta l’immagine in modalità 16:9. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce verticalmente la dimensione dell’immagine sullo schermo. 4:3: Imposta la visualizzazione nella modalità normale 4:3.

Questa funzione è disponibile in modalità “Automatico”. Questa funzione non è disponibile in modalità “PC”, “Component” o “HDMI”. Digital NR: Spento/Bassa/Media/Alto/Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo. Se il segnale è debole, selezionare una delle altre opzioni disponibili no a ottenere la migliore qualità visiva. DNIe: Spento/Demo/Acceso Questo apparecchio televisivo include la funzione DNIe per offrire un’alta qualità visiva. Attivando questa opzione, è possibile visualizzare l’immagine con la funzione DNIe attivata. Se si imposta la funzione DNIe su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNIe e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva. DNIe

(motore Digital Natural Image) Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell’immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNIe

si adatta a ogni tipo di segnale. Questa funzione non è disponibile in modalità "Film" e "Standard". Livello di nero HDMI: Normale/Bassa Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB). Movie Plus: Spento/Bassa/Media/Alto/Demo Questa funzione consente di visualizzare più chiaramente il testo e ottenere un incarnato più naturale nelle scene in rapido movimento. Utilizzare questa funzione quando si guardano lm. Questa funzione non è disponibile in modalità “Wide Zoom” e “Zoom”. Questa funzione non è disponibile quando la modalità "PIP" è impostata su "Acceso". Non supportato in modalità HDMI 1080p/24Hz. Modaita' schermo blu: Spento/Acceso Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare il Colore e la Tinta delle apparecchiature video quali lettori DVD, impianti Home Theaters, ecc. Questa funzione consente di regolare a livello di segnale il Colore e la Tinta di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l’uso di un ulteriore Blue Filter. La Modalità "Solo blu" è disponibile quando la modalità immagine è impostata su "Film" o "Standard".

BN68-01410A-00Ita-0221.indd 19 2008-02-21 1:58:07Italiano - 20 Visualizzazione in modalità PIP (Picture in Picture) Questa funzione consente di visualizzare un’immagine secondaria all’interno dell’immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l’immagine di un programma o di una sorgente video esterna mentre si guarda l’immagine principale.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “PIP”, quindi premere il

3. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere ENTER .

4. Una volta terminata l’impostazione, premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "PIP", quindi

premere il tasto ENTER .

3. Premere il tasto o per selezionare la voce desiderata.

Per selezionare l’opzione desiderata, premere il tasto o .

5. Per uscire, premere il tasto EXIT o TOOLS.

♦ PIP: Acceso/Spento È possibile attivare o disattivare la funzione PIP. Immagine principale Immagine secondaria Comp. TV, Est.1, Est.2, AV HDMI 1, 2, 3 TV, Est.1, Est.2, AV

TV, Est.1, Est.2, AV ♦ Sorgente È possibile selezionare la sorgente dell’immagine secondaria. ♦ Formato: / / Consente di selezionare il formato dell’immagine secondaria. Se l'immagine principale è in modalità “HDMI”, l'opzione “Formato” non è disponibile. ♦ Posizione: / / / Utilizzata per selezionare la posizione dell’immagine secondaria. In modalità Doppio ( , ), la voce "Posizione" non può essere selezionata. ♦ Programma È possibile selezionare un canale per l’immagine secondaria solo quando l’opzione “Sorgente” è impostata su “TV”.

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma RitornoModalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Reset Sposta Conferma Ritorno

PIP PIP : Acceso Sorgente : TV Formato : Posizione : Programma : P 1 Sposta Conferma Ritorno PIP PIP ◄ Acceso ►Sorgente : TVProgramma : P 1Formato :Posizione :Sposta Regola RitornoStrumentiAnynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : Spento PIP Sposta Conferma Esci BN68-01410A-00Ita-0221.indd 20 2008-02-21 1:58:08Italiano - 21 Funzioni audio

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER .

2. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere ENTER .

3. Una volta terminata l’impostazione, premere il tasto ENTER .

4. Premere il tasto EXIT per uscire.

♦ Modalità: Standard/Musica/Film/Dialoghi/Personalizzata È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Modalità audio".

3. Premere il tasti ◄ o ► per selezionare la modalità audio

♦ Equalizzatore: Bilanc./100Hz/300Hz/1kHz/3kHz/10kHz Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell’audio. Se si modicano queste impostazioni, la modalità audio viene automaticamente impostata su “Personalizzata”. ♦ TS XT SRS: Spento/Acceso TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "TS XT SRS"’

3. Premere il tasto o per selezionare "Spento" o "Acceso".

4. Al termine, premere il tasto EXIT o TOOLS.

TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc. ♦ Volume auto: Spento/Acceso Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.

TVSuonoModalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Altoparlante TV : Acceso Selezione audio : Principale Sposta Conferma RitornoEqualizzatoreBilanc. 100Hz 300Hz 1kHz 3kHz 10kHz Sposta Regola Ritorno

StrumentiAnynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio ◄ Personalizzata Timer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : MonoSposta Regola EsciStrumentiAnynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : SpentoTS XT SRS ◄ Spento ►Risp. energia : SpentoDual l-ll : MonoSposta Regola Esci

BN68-01410A-00Ita-0221.indd 21 2008-02-21 1:58:09Italiano - 22 ♦ Altoparlante TV: Spento/Acceso Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno. I tasti +, - e MUTE non sono disponibili quando “Altoparlante TV” è impostato su Spento. Quando “Altoparlante TV” è impostato su “Spento”, è disponibile solo l’opzione “Selezione audio” (in modalità PIP) nel menu Sound. ♦ Selezione audio: Principale/Secondario Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria. − Principale: Consente di ascoltare l’audio dell’immagine principale. − Secondario: Consente di ascoltare l’audio dell’immagine secondaria. Selezione della modalità audio E’ possibile impostare la modalità Suono nel menu “Strumenti” Quando si imposta la modalità “Dual I–II”, la modalità audio corrente viene visualizzata a schermo.

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Dual I-II"’

3. Per selezionare l’opzione desiderata, premere il tasto o .

4. Premere il tasto ENTER .

Tipo di audio DUAL 1/2 Predenito A2 Stereo Mono MONO Cambio automatico Stereo STEREO MONO Dual DUAL 1 DUAL 2 DUAL 1 Stereo NICAM Mono MONO Cambio automatico Stereo MONO STEREO Dual MONO ↔ DUAL 1 DUAL 2 DUAL 1 Se il segnale stereo è debole e si verica un cambio automatico, passare alla modalità Mono. Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono. Questa funzione è disponibile solo in modalità TV. Collegamento delle cufe (venduti separatamente) È possibile collegare le cufe al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza. Quando si inserisce il jack della cufa nella porta corrispondente, è possibile utilizzare solo le funzioni "Volume auto" e "Selezione audio" (in modalità PIP) nel menu Suono. L’uso prolungato delle cufe ad alto volume può causare danni all’udito. Quando si collega la cufa al sistema, gli altoparlanti vengono disattivati. Il volume delle cufe e quello del televisore si regolano in modo diverso.

Pannello laterale del televisore StrumentiAnynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : SpentoTS XT SRS : Spento Risp. energia : Spento Dual l-ll ◄ Mono ► Sposta Regola Esci BN68-01410A-00Ita-0221.indd 22 2008-02-21 1:58:10Italiano - 23 Impostazione e visualizzazione dell’ora corrente È possibile impostare l’orologio del televisore per visualizzare l’ora corrente quando si preme il tasto INFO. È necessario impostare l’ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto ENTER per selezionare “Imposta Ora”.

5. Al termine, premere il tasto EXIT.

L'ora corrente appare ogni volta che si preme il tasto INFO. È anche possibile impostare l’anno, il mese, la data, l’ora e i minuto premendo i tasti numerici del telecomando. Impostazione del timer di spegnimento È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer stand-by”, quindi

4. Premere ripetutamente il tasto o no a quando appare

l’impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Timer stand-by".

3. Premere il tasto o per selezionare i minuti.

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

Minuto Sposta Regola Ritorno Ora Imposta Ora : 00:00Timer stand-by :Timer 1 :Timer 2 : Timer 3 : Sposta Conferma Ritorno Spento

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno StrumentiAnynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by ◄ Spento ► TS XT SRS : Spento Risp. energia : SpentoDual l-ll : Mono Sposta Regola Esci BN68-01410A-00Ita-0221.indd 23 2008-02-21 1:58:11Italiano - 24 Accensione e spegnimento automatico del televisore

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer 1”, “Timer 2”,

“Timer 3”, quindi premere ENTER . Possono essere impostate tre diverse opzioni del Timer per l’orario di attivazione e spegnimento del televisore. È prima necessario impostare l’orologio.

4. Premere il tasto o per selezionare la voce desiderata.

Premere il tasto o per regolare l’impostazione. ♦ Orario TV on: Selezionare l’ora e i minuti, quindi scegliere “Attivato”/”Disattivato”. Per attivare il timer, scegliere “Attivato”. ♦ Orario TV off: Selezionare l’ora e i minuti, quindi scegliere “Attivato”/”Disattivato”. Per attivare il timer,Attivato”/”Disattivato”. Per attivare il timer,”. Per attivare il timer,. Per attivare il timer, scegliere “Attivato”.“Attivato”.Attivato”.”.. ♦ Volume: Selezionare il volume desiderato per l’accensione del dispositivo. ♦ Ripetizione: Selezionare “Una volta”, “Ogni giorno”, “Lun~Ven”, “Lun~Sab” o “Sab~Dom”. ♦ Programma: Quando l’opzione On Timer è attiva, è possibile accendere il televisore su un canale specico. E’ possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando. Spegnimento in assenza di operazioni Quando si imposta il timer su “Acceso”, il televisore si spegne automaticamente quando non viene eseguita nessuna operazione entro tre ore dopo che il timer ha acceso l’apparecchio. Questa funzione è disponibile solo se il timer è “Acceso” e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Scelta della lingua Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il tasto o per selezionare “Impostazione”, quindi premere ENTER .

2. Premere il tasto o per selezionare “Lingua”, quindi

3. Selezionare la lingua desiderata premendo ripetutamente il

tasto o . Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete

Timer 1Orario TV onRipetizioneUna volta

Sposta Regola RitornoDisattivatoDisattivato Volume

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete

Programme BN68-01410A-00Ita-0221.indd 24 2008-02-21 1:58:12Italiano - 25 Impostazione dell’Effetto luce (in base al modello) Consente di attivare/disattivare il LED sul pannello frontale del televisore in base alla situazione. Utilizzarlo per risparmiare energia oppure se la luce del LED infastidisce gli occhi.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Effetto luce”, quindi

3. Premere il tasto o per selezionare "Spento",

"Modalità Stby ON", "Mod visione ON" o "Acceso". Premere il tasto ENTER . Spento: Il LED non si accende. Modalità Stby ON: Il LED si accende in modalità Standby. Mod visione ON: Il LED si accende mentre si guarda la TV. Acceso: Il LED è sempre acceso.

Impostare Effetto luce su Spento per ridurre il consumo di energia.

4. Al termine, premere il tasto EXIT.

Melodia/Entertainment/Risp. energia

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere ENTER .

3. Una volta terminata l’impostazione, premere il tasto

4. Al termine, premere il tasto EXIT.

♦ Melodia: Spento/Bassa/Media/Alto Consente di regolare l’effetto audio associato all’accensione/spegnimento del televisore. La modalità Melodia non funziona - Se il televisore non emette alcun suono signica che è stato premuto il tasto MUTE. - Se il televisore non emette alcun suono signica che è stato premuto il tasto - (Volume). - Se il televisore è stato spento mediante la funzione Timer stand-by.

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete

Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete

Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

LED BN68-01410A-00Ita-0221.indd 25 2008-02-21 1:58:13Italiano - 26 ♦ Entertainment: Spento/Sport/Cinema/Giochi La modalità "Entertainment" consente di selezionare la qualità video e audio ottimale per la visualizzazione di eventi sportivi, film e giochi. - Spento: Disattiva la modalità "Entertainment". - Sport: Offre la qualità video e audio ottimale per la visualizzazione di eventi sportivi. Colori e audio sono ancora più vividi. - Cinema: Offre la qualità video e audio ottimale per la visualizzazione di lm. Le immagini sono più dettagliate e l’audio è ancora più potente. - Giochi: Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelera la velocità di gioco durante l'uso di una console esterna collegata al televisore. Impostando qualsiasi delle tre modalità "Entertainment" su Acceso, le impostazioni verranno bloccate e non sarà possibile modicarle. Per regolare le opzioni Immagine e Suono, la modalità "Entertainment" deve essere impostata su Spento. Le impostazioni della modalità "Entertainment" vengono salvate per ogni sorgente di ingresso. Impostando una delle tre modalità “Entertainment” su Acceso, la funzione “SRS TS XT” non è più disponibile. Premere ripetutamente il tasto E.MODE sul telecomando per modicare le impostazioni della modalità “Entertainment”. ♦ Risp. energia: Spento/Bassa/Media/Alto/Automatico Questa funzione regola la brillantezza dello schermo in base alla luminosità dell’ambiente. − Spendo: Disattiva la funzione di risparmio energetico. − Bassa: Imposta il televisore nella modalità a basso risparmio energetico. − Media: Imposta il televisore nella modalità a medio risparmio energetico. − Alto: Imposta il televisore nella modalità ad alto risparmio energetico. − Automatico: Regola automaticamente la luminosità dello schermo del televisore in base alle scene trasmesse. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Risp. energia".

3. Premere il tasto o per selezionare la "Spento",

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia ◄ Spento ► Dual l-ll : Mono Sposta Regola Esci BN68-01410A-00Ita-0221.indd 26 2008-02-21 1:58:13Italiano - 27 Selezione della sorgente È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Ingressi”, quindi premere il tasto ENTER .

2. Premere il tasto ENTER per selezionare “Elenco sorgenti”.

Se all’apparecchiatura non sono collegati dispositivi esterni, nell’elenco sorgenti sono attivate solo le opzioni “TV”, “Est.1”, “Est.2”, “AV”, “S-Video”, “Comp.”, “PC”, “HDMI1”, “HDMI2”,”HDMI3” si attivano solo collegando all’apparecchiatura i relativi dispositivi.

3. Selezionare il dispositivo desiderato premendo il tasto o .

Premere il tasto ENTER . Modica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplicare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere ENTER per selezionare “Ingressi”

2. Premere il tasto o per selezionare “Modica Nome”, quindi

premere il tasto ENTER .

3. Premere il tasto o per selezionare il dispositivo da

modicare. Premere il tasto ENTER .

4. Premere il tasto o per selezionare il dispositivo desiderato.

Premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

Quando un PC con una risoluzione di 1920 x 1080 a 60Hz è collegato alla porta HDMI IN 2, impostare la modalità “HDMI2” su “PC” in “Modifica Nome” della modalità “Ingressi”.

Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P</> sul telecomando. E’ anche possibile visualizzare la modalità HDMI semplicemente premendo il tasto HDMI del telecomando. Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Reset Sposta Conferma Ritorno IngressiElenco sorgenti : TV Modifica Nome Anynet+(HDMI-CEC) WISELINK Sposta Conferma RitornoModalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Reset Sposta Conferma Ritorno Modifica NomeEst.1 : ----Est.2 : ----AV : ----S-Video : ----Comp. : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ---- Sposta Conferma Ritorno

VCR DVD STB cavoSTB satelliteSTB PVRRicevitore AV Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Reset Sposta Conferma Ritorno IngressiElenco sorgenti : TV Modifica Nome Anynet+(HDMI-CEC) WISELINK Sposta Conferma RitornoModalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Reset Sposta Conferma Ritorno Elenco sorgentiTV Est.1 : ----Est.2 : ----AV : ----S-Video : ----Comp. : ----PC : ----sAltro Sposta Conferma Ritorno BN68-01410A-00Ita-0221.indd 27 2008-02-21 1:58:14Italiano - 28 Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la congurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul “Pannello di controllo” nel menu Start di Windows.

2. Quando appare la nestra del pannello di controllo, fare clic su “Aspetto e temi”.

Verrà visualizzata una nestra di dialogo.

3. Nella nestra successiva, fare clic su “Schermo”. Verrà visualizzata una nestra di dialogo.

4. Fare clic sulla linguetta “Impostazioni” nella nestra di dialogo. Impostazione della corretta dimensione

(risoluzione) L’impostazione ottimale è 1920 X 1080. Se la nestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su “OK” e uscire dalla nestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 2. La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separata e Composite sono supportate. Il formato SOG non è supportato. Se il cavo VGA è di scarsa qualità o è troppo lungo, in alta risoluzione (1920x1080 o 1600x1200) le immagini possono risultare disturbate.

CEA 1920 x 1080p 67,500 60,000 148,500 + / + HDMI/DVI Inserisci Modalità Risoluzione Orizzontale Frequenza (kHz) Verticale Frequenza (Hz) Frequenza di clock dei pixel Frequenza (MHz) Polarità sinc (H/V) IBM 640 x 350 720 x 400 31,469 31,469 70,086 70,087 25,175 28,322

CVT 1920 x 1080RB 66,587 59,934 138,500 + / - D-Sub Inserisci BN68-01410A-00Ita-0221.indd 28 2008-02-21 1:58:15Italiano - 29 Congurazione del televisore con il PC Premere il tasto SOURCE per selezionare la modalità PC.

1. Premere il tasto MENU per visualizzare il menu.

Premere di nuovo ENTER per selezionare “Immagine”.

2. Selezionare l'opzione desiderata premendo il tasto o , quindi

3. Una volta ottenuta l'impostazione desiderata, premere il tasto

4. Premere il tasto EXIT per uscire.

♦ Regolazione auto La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o ▼ per selezionare "Regolazione auto",

quindi premere il tasto ENTER . ♦ Screen Grossa/Fine Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. Premere il tasto o per selezionare "Grossa" o "Fine", quindi premere il tasto ENTER . Premere il tasto o per regolare la sintonizzazione. Premere il tasto ENTER .

Posizione Regolare la posizione dello schermo del PC per adattarlo come schermo TV. Premere il tasto o per regolare la posizione verticale. Premere il tasto o per regolare la posizione orizzontale. Premere il tasto ENTER .

Reset immagine È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica.

Screen Grossa 50 Fine 93 Posizione Reset immagine Sposta Conferma Ritorno Immagine Modalità : Standard Retroillum 7 Contrasto 90 Luminosità 45 Nitidezza 50 Regolazione auto Screen Impostazioni dettaglio

Sposta Conferma Ritorno Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento PIP Regolazione auto Sposta Conferma Esci

Posizione Sposta Conferma Ritorno

Screen Grossa 50 Fine 93 Posizione Reset immagine Sposta Conferma Ritorno Regolazione automatica in corso Attendere prego BN68-01410A-00Ita-0221.indd 29 2008-02-21 1:58:16Italiano - 30 Utilizzo della funzione WISELINK Questa funzione consente di visualizzare foto (JPEG) e ascoltare le audio (MP3) salvati su un dispositivo USB MSC (Mass Storage Class). Premere il tasto POWER del telecomando o sul dispositivo. Collegare un dispositivo USB contenente le JPEG e/o MP3 al connettore WISELINK (connettore USB) sul lato del televisore. Se si accede alla modalità WISELINK senza aver collegato un dispositivo USB, sarà visualizzato il messaggio "There is no device connected". In questo caso, inserire il dispositivo USB, uscire dalla schermata premendo il pulsante W.LINK sul telecomando e accedere nuovamente alla schermata WISELINK. Per i nomi di le o cartelle (foto, musica) utilizzare solo caratteri alfanumerici. Il le system supporta solo FAT16/32 (il sistema NFTS non è supportato). Alcuni tipi di fotocamere digitali USB e dispositivi audio potrebbero non essere compatibili con questo televisore. Wiselink supporta unicamente dispositivi USB MSC (Mass Storage Class). Si tratta di dispositivi di archiviazione di massa per trasporto bulk-only. Ne sono esempi i thumb drive e i lettori di schede flash (gli HUB e i dischi fissi USB non sono supportati). Prima di collegare il dispositivo al televisore, eseguire una copia di backup dei le per evitare danni o perdite di dati. SAMSUNG non è responsabile per le danneggiati o perdite di dati. Collegarsi direttamente alla porta USB del televisore. Se si utilizza un cavo di collegamento separato, potrebbero vericarsi problemi di compatibilità USB. Sono supportati unicamente i formati le MP3 e JPEG. Il formato mp3 Wiselink supporta solo le musicali con un’alta frequenza di campionamento (32 kHz, 44,1 kHz, o 48 kHz). Si consiglia il formato JPEG sequenziale. Il JPEG progressivo, infatti, utilizza una notevole quantità di memoria e la decodica potrebbe non avvenire correttamente. Non scollegare il dispositivo USB mentre è in fase di "Caricamento in corso". MTP (Media Transfer Protocol) non è supportato. Se le informazioni relative al tempo di riproduzione di un le MP3 non vengono rilevate all'avvio del le, è possibile che la sua durata sia visualizzata come "00:00:00". Più la risoluzione di un'immagine è elevata, maggiore sarà il tempo necessario per visualizzarla sullo schermo. Gli elenchi Photo o Music List visualizzano no a 300 cartelle o le. Il caricamento può richiedere un po’ di tempo a seconda delle dimensioni del le. Pannello laterale del televisore Unità USB BN68-01410A-00Ita-0221.indd 30 2008-02-21 1:58:16Italiano - 31 Utilizzo del menu WISELINK

1. Premere il pulsante MENU. Premere i pulsanti o per

selezionare "Inserisci", quindi premere il pulsante ENTER .

2. Premere i pulsanti o per selezionare "WISELINK", quindi

premere il pulsante ENTER .

per selezionare il dispositivo di memoria USB desiderato, quindi premere il pulsante ENTER

Il menu "WISELINK" varia a seconda del dispositivo di memoria USB collegato al televisore. Alcuni dispositivi possono non essere supportati a causa di problemi di compatibilità.

4. Premere i pulsanti o per spostarsi su un'icona, quindi

premere il pulsante ENTER . Per uscire dalla modalità W.LINK, premere il pulsante W.LINK sul telecomando. Per visualizzare un menu WISELINK, premere il pulsantePer visualizzare un menu WISELINK, premere il pulsante W.LINK sul telecomando. Utilizzo dei pulsanti del telecomando nel menu WISELINK Pulsante Operazioni ▲/ ▼/ ◄/ ► Consente di spostare il cursore e selezionare un elemento. ENTER Consente di selezionare l'elemento attualmente evidenziato. Riproduce la proiezione di diapositive o la riproduzione di un file MP3. Interrompe la proiezione di diapositive o la riproduzione di un file MP3. RETURN Consente di tornare al menu precedente. INFO Consente di eseguire diverse funzioni dai menu Photo e Music. Consente di interrompere la presentazione o il file MP3 correnti. Consente di scorrere la pagina verso l'alto o il basso (elemento di un elenco di file). EXIT Consente di interrompere la funzione corrente e tornare al menu precedente.

SUM 861MB/994MBFree Photo Foto Musica Impostazione Sposta Conferma Ritorno BN68-01410A-00Ita-0221.indd 31 2008-02-21 1:58:28Italiano - 32 Utilizzo dell'elenco PHOTO (JPEG) Questo menu consente di visualizzare i le JPEG e le cartelle salvati su un dispositivo di memoria USB.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del

menu WISELINK" (vedere pagina 31).

2. Premere i pulsanti o per spostarsi su "Foto", quindi

premere il pulsante ENTER . Le informazioni relative al le salvato saranno visualizzate sotto forma di cartella o le.

3. Premere i pulsanti , , e per selezionare un le.

• Premendo il pulsante ENTER dopo aver selezionato l'icona di una foto, questa sarà visualizzata a schermo intero.

• Premendo il pulsante ENTER dopo aver selezionato l'icona di una cartella, saranno visualizzati i le JPEG contenuti al suo interno. Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando. Quando si seleziona una foto, il caricamento del le potrebbe richiedere alcuni secondi, durante i quali nell'angolo in alto a sinistra dello schermo sarà visualizzata l'icona Caricamento in corso…

La visualizzazione di le JPEG come immagini in anteprima può richiedere alcuni minuti. Questo menu consente di visualizzare solo i le con estensione jpg. I le aventi altri formati, quali bmp o tiff, non saranno visualizzati. I le sono visualizzati in pagine, ognuna delle quali contiene 15 foto in anteprima. Le anteprime sono numerate da sinistra a destra e dall'alto verso il basso, da 1 a 15. Alcuni tipi di fotocamere digitali USB e dispositivi audio potrebbero non essere compatibili con questo televisore. Le cartelle sono visualizzate per prime, seguite da tutti i le JPEG contenuti nella cartella corrente. Cartelle e le JPEG sono visualizzati in ordine alfabetico. Se la foto è visualizzata a schermo intero, è possibile ingrandirla, rimpicciolirla, oppure ruotarla sullo schermo. Una volta riprodotta un'immagine a schermo intero, i pulsanti o consentiranno di visualizzare un'altra immagine della stessa cartella. Per iniziare la proiezione delle diapositive, premere il tasto quando viene selezionata l’icona di una foto. In base alla qualità e alla risoluzione delle immagini, è possibile che le foto prive di informazioni EXIF non siano visualizzate come anteprime nell' ELENCO PHOTO. Visualizzazione di una presentazione

4. Premere il pulsante INFO per visualizzare le opzioni

("Avvia proiezione diapositive", "Seleziona tutti").

5. Premere i pulsanti o per selezionare "Avvia proiezione

diapositive", quindi premere il pulsante ENTER . Durante la presentazione, le immagini saranno visualizzate in sequenza a partire dal le attualmente selezionato. Se l'opzione predenita Musica di sottofondo è impostata su Acceso, durante la presentazione sarà possibile riprodurre automaticamente le MP3. Per attivare questa funzione, i le MP3 e gli altri le di immagini devono trovarsi nella stessa cartella sul dispositivo di memoria USB.

6. Durante la presentazione, premere il pulsante INFO per

impostare le seguenti opzioni ("Velocità slide show", "Musica di sottofondo", "Impostazione musica di sottofondo", "Elenco"). Premere i pulsanti o per selezionare un'opzione, quindi premere il pulsante ENTER .

• Dopo aver impostato l'opzione, per apportare modiche premere il pulsante ENTER .

Velocità slide show Normale

Musica di sottofondo Acceso Impostazione musica di sottofondoElenco INFO Esci SUM 861MB/994MBFree Photo Foto Musica Impostazione Sposta Conferma Ritorno Up Folder Forder1Photo 0001 Photo 0001 None File 4File 5File 6File 7File 8File 9 File 10File 11File 12 File 13 Photo 1/10 pagina Selezione Sposta Conferma INFO Opzione Ritorno 580*440 47KB Jun 1,2008 3/23 SUM Up Folder Forder1Photo 0001 Photo 0001 None File 4File 5File 6File 7File 8File 9 File 10File 11File 12 File 13 Photo 1/10 pagina Selezione Sposta Conferma INFO Opzione Ritorno 580*440 47KB Jun 1,2008 3/23 SUM Avvia proiezione diapositiveSeleziona tutti INFO Esci BN68-01410A-00Ita-0221.indd 32 2008-02-21 1:58:40Italiano - 33 Photo 580*440 47KB Jun 1,2008 3/23 Valore della risoluzione Ordine del file nella directory corrente Data di modifica Dimensione file Utilizzo del menu durante una presentazione Velocità slide show: selezionare per controllare la velocità della presentazione. Premere i pulsanti o per selezionare l'opzione desiderata (“Veloce”, “Normale”, “Lento”), quindi premere il pulsante ENTER . Musica di sottofondo: selezionare per riprodurre o meno un le MP3 durante una presentazione. Premere i pulsanti o per selezionare l'opzione desiderata ("Acceso", "Spento"), quindi premere il pulsante ENTER . Impostazione musica di sottofondo: durante la presentazione, sono visualizzati i le MP3 e le cartelle contenuti nella stessa directory. Selezionare una cartella mediante i pulsanti o , quindi premere il pulsante ENTER . La cartella selezionata sarà evidenziata. Per tornare alla schermata della presentazione, premere nuovamente il pulsante RETURN. La musica di sottofondo selezionata sarà riprodotta. Se per l'opzione Musica di sottofondo si seleziona Spento, anche se le relative impostazioni sono state congurate, la musica di sottofondo non sarà riprodotta. Elenco: le informazioni relative al le saranno visualizzate sotto forma di cartella o le JPEG. Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando. Quando si seleziona un le immagine, sul lato sinistro dello schermo del televisore sono visualizzate le relative informazioni, quali la risoluzione, la data di modica e la posizione del le nella directory corrente (ad es. 10° su 15).

: icona cartellaicona cartella : icona fotoicona foto : consente di passareconsente di passare all'icona della cartella superiore Upper Folder01-00102-00203-00304-00405-005 Selezione

Sposta Conferma Ritorno◄◄ 1/1 Page ►►Impostazione musica di sottofondoScegli i file per la musica di sottofondo.Velocità slide show NormaleMusica di sottofondo Acceso Impostazione musica di sottofondoElenco INFO Esci VeloceNormaleLentoVelocità slide show Normale Musica di sottofondo AccesoImpostazione musica di sottofondoElenco INFO Esci SpentoAccesoUp Folder Forder1Photo 0001 Photo 0001 None File 4File 5File 6File 7File 8File 9 File 10File 11File 12 File 13 Photo 1/10 pagina Selezione Sposta Conferma INFO Opzione Ritorno 580*440 47KB Jun 1,2008 3/23 SUM Up Folder Forder1Photo 0001 Photo 0001 None File 4File 5File 6File 7File 8File 9 File 10File 11File 12 File 13 Photo 1/10 pagina Selezione Sposta Conferma INFO Opzione Ritorno 580*440 47KB Jun 1,2008 3/23 SUM BN68-01410A-00Ita-0221.indd 33 2008-02-21 1:58:42Italiano - 34 Utilizzo del menu opzioni

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del

menu WISELINK" (vedere pagina 31).

2. Premere i pulsanti o per spostarsi su "Foto", quindi

premere il pulsante ENTER . Le informazioni relative al le salvato saranno visualizzate sotto forma di cartella o le.

3. Premere i pulsanti , , e per selezionare un le, quindi

premere il pulsante ENTER . Premendo il pulsante dopo aver selezionato un'anteprima, sarà possibile visualizzare la foto a schermo intero.

4. Premere il pulsante INFO per visualizzare le opzioni ("Avvia proiezione diapositive", "Zoom", "Ruota",

• Premere i pulsanti o per selezionare "Zoom", quindi premere il pulsante ENTER .

• Selezionare l’opzione desiderata premendo il tastoSelezionare l’opzione desiderata premendo il tasto o , quindi premere ENTER .(X1, X2, X4).(X1, X2, X4). Per visualizzare la parte superiore/inferiore/sinistra/destra di un’immagine ingrandita, premere INFO per uscire dal menu Option (Opzioni), quindi premere i tasti , , e . Quando si seleziona "Zoom", le opzioni "Avvia proiezione diapositive" e "Ruota" sono disattivate.

: consente di ripristinare la dimensione originale di una foto.

: consente di ingrandire una foto x2.

: consente di ingrandire una foto x4.

: consentono di spostare la foto ingrandita up/down/right/left. Ruota: Premere i pulsanti o per selezionare "Ruota", quindi premere il pulsante ENTER . Selezionare l’opzione desiderata premendo il tasto o , quindi premere ENTER .(0°, 90°, 180°, 270°).(0°, 90°, 180°, 270°). Il le ruotato non è salvato. Quando si seleziona "Rotate", le opzioni "Zoom" e "Avvia proiezione dispositive" sono disattivate. “0°”

consente di ripristinare la dimensione originale di una foto. “90°”: consente di ruotare una foto di 90 gradi. “180°” : consente di ruotare una foto di 180 gradi. “270°” : consente di ruotare una foto di 270 gradi.

Avvia proiezione diapositive Z oom X1

Elenco INFO Esci Avvia proiezione diapositive Zoom X1

Ruota 0 Elenco INFO Esci

X 1 x 1 x 2 x 4 Avvia proiezione diapositive Zoom X1 Ruota 0

Elenco INFO Esci BN68-01410A-00Ita-0221.indd 34 2008-02-21 1:58:43Italiano - 35 Utilizzo dell'elenco MP3 Questo menu consente di visualizzare i le MP3 salvati sul dispositivo di memoria USB in uso.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del

menu WISELINK" (vedere pagina 31).

2. Premere i pulsanti o per spostarsi su "Musica", quindi

premere il pulsante ENTER . Le informazioni relative al le salvato saranno visualizzate sotto forma di cartella o le.

3. Premere i pulsanti o per spostarsi su un'icona, quindi

premere il pulsante ENTER . Premendo il pulsante ENTER dopo aver selezionato l'icona di una nota musicale, il le musicale sarà immediatamente riprodotto. Premendo il pulsante ENTER dopo aver selezionato l'icona di una cartella, saranno visualizzati i le musicali contenuti al suo interno. Per selezionare un le sulla pagina seguente, visualizzarla premendo i pulsanti o .

4. Per selezionare uno o tutti i le, visualizzare i menu Music

premendo il pulsante INFO. Premere il pulsante ENTER per selezionare "Riproduci", "Ripetizione musica" o "Seleziona tutti". Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando. Utilizzo del menu opzioni Riproduci: selezionare per riprodurre i le MP3. Per interrompere la riproduzione, premere il tasto durante la riproduzione del le MP3. Per uscire dalla modalità Play, premere il pulsante . Questo menu mostra solo i le con estensione MP3. I le con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. Il le selezionato è visualizzato in alto, con la relativa durata di riproduzione. Per regolare il volume della musica, premere i pulsanti VOL +, VOL -sul telecomando. Per disattivare il suono, premere il pulsante MUTE sul telecomando. Ripetizione musica: selezionare per riprodurre più volte i le MP3 nella cartella corrente. È possibile selezionare Acceso oppure Spento. Icona informativa sulla funzione musica : riproduzione di tutti i le musicali. : riproduzione di un le musicale.

: pressione del pulsante / sul telecomando durante la riproduzione. : pressione del pulsante sul telecomando dopo aver sospeso la riproduzione.

: icona cartella : icona musica : consente di passare consente di passareconsente di passare all'icona della cartella superiore Foto Musica Impostazione Sposta Conferma Ritorno861MB/994MB Free Music Upper Folder00:04:0100:04:2800:04:1200:05:3900:04:3000:04:3000:03:5400:05:25Folder 1001-001002-002003-003004-004005-005007-007008-008006-006006-00600:04:00 Selezione Sposta Conferma INFO Opzione Ritorno 1/10 pagina RiproduciRipetizione musica Spento Seleziona tutti INFO Esci Music 5MB Jun 1,2008 3/23 BN68-01410A-00Ita-0221.indd 35 2008-02-21 1:58:56Italiano - 36 Utilizzo del menu Setup Questo menu consente di visualizzare le impostazioni utente del menu WISELINK.

1. Completare i passaggi da 1 a 3 del paragrafo "Utilizzo del menu WISELINK" (vedere pagina 31).

2. Premere i pulsanti o per spostarsi su "Impostazione", quindi premere il pulsante ENTER .

3. Premere i pulsanti o per selezionare l'elemento desiderato, quindi premere il pulsante

ENTER (“Velocità slide show", "Musica di sottofondo", "Impostazione musica di sottofondo", "Ripetizione musica", "Screen saver").

per selezionare l'opzione desiderata, quindi premere il pulsante ENTER

Per uscire dalla modalità WISELINK, premere il pulsante W.LINK sul telecomando. Velocità slide show: selezionare per controllare la velocità della presentazione. È possibile selezionare "Veloce", "Normale" o "Lento". Musica di sottofondo: selezionare per riprodurre o meno un le MP3 durante una presentazione. È possibile selezionare Music "Acceso" o Music "Spento". Impostazione musica di sottofondo: durante una presentazione, utilizzare l'opzione "Impostazione musica di sottofondo" per selezionare un le musicale da riprodurre. Selezionare il le MP3 da utilizzare come musica di sottofondo. Ripetizione musica: Selezionare questa opzione per riprodurre ciclicamente tutti i le MP3 presenti nella cartella corrente. Screen saver: selezionare per impostare il tempo di attesa per la visualizzazione dello screen saver. Lo screen saver sarà visualizzato se non si premono pulsanti per 1, 5 oppure 10 minuti. Velocità slide show Normale Musica di sottofondo : Acceso Impostazione musica di sottofondo Ripetizione musica Spento Screen saver 1min. SpentoAcceso Sposta Conferma Ritorno Setup Velocità slide show :Velocest Musica di sottofondo : Acceso Impostazione musica di sottofondo Ripetizione musica Spento Screen saver 1min. Sposta Conferma Ritorno Setup VeloceNormaleLentoUpper Folder01-00102-00203-00304-00405-005 Selezione

Sposta Conferma Ritorno◄◄ 1/1 Page ►►Impostazione musica di sottofondoScegli i file per la musica di sottofondo.Velocità slide show Normale Musica di sottofondo Acceso Impostazione musica di sottofondo Ripetizione musica : Spento Screen saver : 5 min SpentoAcceso Sposta Conferma Ritorno Setup Velocità slide show Normale Musica di sottofondo Acceso Impostazione musica di sottofondo Ripetizione musica Spento Screen saver 5 min Sposta Conferma Ritorno Setup 1 min.5 min.10 min. BN68-01410A-00Ita-0221.indd 36 2008-02-21 1:59:06Italiano - 37 Collegamento dei dispositivi Anynet

Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+. Controllare se sul dispositivo da collegare al televisore è presente il simbolo Anynet+. Per collegare il dispositivo direttamente al televisore Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Per effettuare il collegamento al sistema Home Theater

del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ tramite un cavo HDMI. Collegare solo un ricevitore. E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby. Anynet+ supporta no a 8 dispositivi AV.

Anynet+ è un sistema di rete AV che mette a disposizione degli utenti un’interfaccia AV di facile uso per controllare, tramite un menu apposito, tutti i dispositivi AV collegati alla rete. Questa funzione è utilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics. SER

Le seguenti impostazioni consentono di utilizzare le funzioni di Anynet+. Uso della funzione Anynet+

1. Premere il tasto TOOLS. Quindi, premere ENTER per

selezionare "Anynet+(HDMI-CEC)". Premere il tasto o per selezionare "Seleziona periferica", quindi premere il tasto ENTER .

2. Premere ENTER per selezionare "Anynet+ (HDMI-CEC)",

quindi premere ENTER .

3. Premere il tasto o per selezionare "Acceso", quindi

premere ENTER . La funzione "Anynet+ (HDMI-CEC)" si attiva. Se si seleziona Spento, la funzione "Anynet+ (HDMI-CEC)" si disattiva. Quando "Anynet+ (HDMI-CEC)" è disattivato, sono disattivate anche tutte le relative funzioni. spegnimento del televisore Disattivazione automatica di un dispositivo Anynet+ allo

1. Premere il tasto o per selezionare "Spegnimento auto",

quindi premere ENTER .

2. Premere il tasto o per selezionare "Sì", quindi premere

ENTER . La funzione di spegnimento automatico si attiva. Selezionare "No" per disattivare la funzione di spegnimento automatico. Premere il tasto EXIT per uscire. Per utilizzare la funzione Anynet+ è necessario impostare il tasto di selezione del telecomando su TV. Se si imposta Spegnimento automatico su "No", i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Tuttavia, se il dispositivo è in fase di registrazione potrebbe non spegnersi.

Sposta Conferma RitornoVisualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione TV P9Sposta ConfermaRitornoStrumentiAnynet+ (HDMI-CEC)Modalità immagine : Standard Modalità audio : PersonalizzataTimer stand-by : SpentoTS XT SRS : SpentoRisp. energia : SpentoDual l-ll : MonoSposta Conferma Esci BN68-01410A-00Ita-0221.indd 38 2008-02-21 1:59:07Italiano - 39 Scansione e passaggio da un dispositivo Anynet

1. Premere il tasto TOOLS. Quindi, premere ENTER per

selezionare “Anynet+(HDMI-CEC)”.

2. Premere il tasto ▲ o ▼ per selezionare “Seleziona periferica”,

quindi premere il tasto ENTER .

3. Premere il tasto ▲ o ▼ per selezionare una periferica, quindi

premere ENTER . Il dispositivo viene attivato.

4. Se non si riesce a trovare il dispositivo desiderato, premere il

tasto ▲ o ▼ per selezionare “Setup”, quindi premere ENTER .

5. Premere il tasto ▲ o ▼ per selezionare “Ricer disp con”,

quindi premere ENTER . Viene visualizzato il messaggio “Configurazione connessione Anynet

” Una volta completata la ricerca, nel menu Anynet

vengono elencati tutti i dispositivi collegati. Il passaggio al dispositivo selezionato può richiedere no a 2 minuti. Non è possibile annullare l’operazione durante la fase di passaggio da un dispositivo all’altro. Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al televisore. Al termine della scansione, il numero di dispositivi trovati non appare. Ogni volta che si accende il televisore tramite il tasto di accensione POWER viene eseguita una scansione automatica di tutti i dispositivi collegati. Tuttavia, i dispositivi collegati dopo avere acceso il televisore, o in altre circostanze particolari, potrebbero non apparire nell’elenco dei dispositivi. In questo caso, selezionare "Ricer disp con" nel menu. Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando il TOOLS.

ImpostazioneAnynet+ (HDMI-CEC) : Acceso Spegnimento auto : Sì Ricer disp con Sposta Conferma RitornoVisualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione TV P9Sposta ConfermaRitorno BN68-01410A-00Ita-0221.indd 39 2008-02-21 1:59:07Italiano - 40 Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Descrizione Visualizza TV Passa da Anynet+ alla modalità di trasmissione del televisore. Seleziona periferica Mostra il dispositivo al quale è collegato il televisore. Registra Avvia la registrazione. (Questo menu si attiva solo se il dispositivo supporta la funzione di registrazione). Menu periferica Mostra il menu del dispositivo collegato. Esempio. Se si collega un registratore DVD, appare il menu Registratore DVDE. Funz dispositivo Mostra il menu di controllo riproduzione del dispositivo collegato. Esempio. Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del registratore DVD. Ricevitore L’audio viene generato dal ricevitore. Impostazione È possibile impostare l’ambiente d’uso di Anynet+. Tasti del telecomando disponibili in modalità Anynet+ Tipo di dispositivo Stato operativo Tasti disponibili Dispositivo Anynet+ Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo. Tasti numerici ▲/▼/◄/►/Tasto ENTER Tasti colorati Tasto EXIT Una volta attivato il dispositivo, quando si riproduce un file (ricerca all’indietro) (ricerca in avanti) (Arresto)/ (Riproduzione)/ (Pausa) Dispositivo con sintonizzatore incorporato Una volta attivato il dispositivo, durante la visione di un programma televisivo Tasto P

Dispositivo audio Una volta attivato il ricevitore Tasto VOL

La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV.

Il tasto funziona solo in fase di registrazione.

Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet

possono essere gestiti solo tramite il telecomando.

In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, riselezionare il dispositivo Anynet+.

Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici.

In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato.

Le funzioni , possono differire in base al dispositivo in uso. BN68-01410A-00Ita-0221.indd 40 2008-02-21 1:59:08Italiano - 41 Registrazione È possibile utilizzare un videoregistratore per registrare un programma televisivo. Premere il tasto . La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+). Il programma televisivo corrente viene registrato in modalità Watch TV (Guarda TV). Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. E’ inoltre possibile registrare stream sorgente selezionando Registra dopo aver premuto il tasto TOOLS. Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per il collegamento dell’antenna al dispositivo di registrazione, consultare il manuale dell’utente. Ascolto tramite il ricevitore È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Quindi, premere ENTER per selezionare

"Anynet+(HDMI-CEC)". Premere il tasto o per selezionare "Ricevitore", quindi premere ENTER .

2. Premere il tasto o per selezionare "Acceso", quindi

premere ENTER . L’audio viene trasmesso dal ricevitore.

3. Premere il tasto EXIT per uscire.

Se il ricevitore è impostato su Acceso, l’audio del televisore viene trasmesso dal ricevitore a 2 canali. Se il ricevitore è utilizzabile esclusivamente con il sistema Home Theater (solo audio), potrebbe non apparire nell’elenco dei dispositivi. Quando si ascolta l’audio attraverso il ricevitore, vi sono limitazioni per l’uso del menu relativo all’audio e alla funzione PIP. Nel caso di una interruzione di corrente al televisore quando il “Ricevitore” è impostato su “Acceso” (per lo scollegamento del cavo o un calo di potenza), la funzione “Altoparlante TV” può essere impostata su “Spento” alla riaccensione del televisore. (vedere pag. 22)

Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione TV P9Sposta ConfermaRitorno BN68-01410A-00Ita-0221.indd 41 2008-02-21 1:59:08Italiano - 42 Controlli da effettuare prima di contattare l’assistenza tecnica Sintomo Soluzione Anynet+ non funziona. ■ Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+. ■ Collegare solo un ricevitore. ■ Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente. ■ Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+. ■ Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu di impostazione di Anynet+. ■ Verificare se il telecomando del televisore è in modalità TV. ■ Verificare se il telecomando è esclusivo per il dispositivo Anynet+. ■ In alcune condizioni, Anynet+ non funziona.(Ricerca canali, funzionamento WISELINK, Plug & Play, ecc...) ■ Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore. ■ Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on. Si desidera avviare Anynet+. ■ Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu di impostazione di Anynet+. ■ Premere il tasto TV sul telecomando del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato. Si desidera uscire da Anynet+. ■ Selezionare Visualizza TV nel menu Anynet+. ■ Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+. ■ Premere P

, CH LIST, PRE-CH, o altro per passare in modalità TV. (Si noti che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) Il messaggio Connessione a un dispositivo Anynet+... viene visualizzato a schermo. ■ Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un’altra modalità di visualizzazione. ■ Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione. Non si riesce ad avviare la riproduzione sul dispositivo Anynet+. Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play. Lo schermo del dispositivo esterno non appare. ■ Controllare se il dispositivo supporta le funzioni di Anynet+. ■ Controllare se il cavo HDMI 1.3 è collegato correttamente. ■ Verificare se <Anynet+ (HDMI-CEC)> è impostato su <Acceso> nel menu di impostazione di Anynet+. ■ Cerca ancora dispositivi Anynet+. ■ E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. ■ In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI 1.3, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo. Il programma televisivo non può essere registrato. Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato. BN68-01410A-00Ita-0221.indd 42 2008-02-21 1:59:08Italiano - 43 Funzione Teletext La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzare il servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto.

Esce dalla visualizzazione teletext. 2 6 (indice) Premere questo tasto in qualsiasi momento per visualizzare la pagina Indice. 3 8 (salva) Utilizzato per memorizzare le pagine del servizio Teletext. 4 4 (formato) Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premerlo nuovamente per applicare la modica anche alla metà inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale. 5 5 (mostra) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 6 / (teletext attivo/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente. 7 0 (formato) Premere questo tasto per selezionare la modalità Teletext (LIST/ FLOF). Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzando il tasto8(salva). 8 1 (pagina secondaria) Visualizza la pagina secondaria disponibile. 9 2 (pagina su) Consente di visualizzare la pagina Teletext successiva. 0 3 (pagina giù) Consente di visualizzare la pagina Teletext precedente. ! 9 (blocca) Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più pagine second- arie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto. @ 7 (annulla) Utilizzato per visualizzare le stazioni trasmittenti quando si cerca una pagina. # Tasti colorati (rosso/verde/giallo/blu) Se l’emittente utilizza un sistema FASTEXT, i diversi argomenti presenti in una pagina sono indicati con colori diversi e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionabili in modo analogo. Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente. È possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

BN68-01410A-00Ita-0221.indd 43 2008-02-21 1:59:08Italiano - 44 Le pagine teletext sono organizzate in base a sei categorie: Parte Sommario

Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato. Informazioni FASTEXT. Le informazioni del Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue: Immettendo il numero di pagina Selezionando un titolo in un elenco Selezionando un’intestazione colorata (sistema FASTEXT) Premere il tasto TV per uscire dalla schermata teletext.

BN68-01410A-00Ita-0221.indd 44 2008-02-21 1:59:09Italiano - 45 Regolazione montaggio a parete (kit venduto separatamente) Una volta installato il supporto a parete, è possibile regolare facilmente la posizione del televisore. Visualizzazione del menu

1. Premere il tasto ▲, ▼, ◄ o ► sul telecomando.

Viene visualizzata la schermata Regolazione montaggio a parete. Mentre si guarda la televisione, se premendo un tasto di direzione la schermata Regolazione montaggio a parete non appare, utilizzare il menu per visualizzare la schermata Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare "Impostazione", quindi preme re il tasto ENTER . Premere il tasto o "Mont. a parete", quindi premere il tasto ENTER . Ritrovamento della posizione

2. Effettuare la regolazione no a impostare la posizione

desiderata utilizzando i tasti ,,◄,. Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia appare la schermata di regolazione. Premere il tasto INFO per azzerare. Premere il tasto o per selezionare "Sì", quindi premere il tasto ENTER . La posizione viene inizializzata alle impostazioni predenite.

3. Premere il tasto blu.

Premere il tasto e per selezionare una modalità di salvataggio tra Posizione1, Posizione2 o Posizione3 allo scopo di salvare la posizione corrente. Per non salvare la posizione corrente, premere il tasto RETURN. Quando si seleziona una modalità di salvataggio, non è possibile utilizzare i tasti Colore.

4. Premere il tasto ENTER per salvare.

Quando è selezionata la Posizione1, viene visualizzato il messaggio "Posizione corrente salvata come Posizione1".

5. Premere il tasto ENTER .

La Posizione salvata viene visualizzata a sinistra del menu OSD.

ImpostazionePlug & Play Lingua : Italiano Ora Effetto luce : Mod visione ON Mont. a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno SalvaSelez modalità di salvataggio.Posizione1Posizione2Posizione3 Regola Conferma RitornoMont. a paretePosizione1Regola Salva Centrale INFO Posizione 1 2 3 Pannello posteriore TV Montaggio automatico a parete Cavo di SERVIZIO (Non fornito) BN68-01410A-00Ita-0221.indd 45 2008-02-21 1:59:10Italiano - 46 Spostamento sulla posizione memorizzata

1. Completare la fase 1 di “Visualizzazione del menu”.

2. Premendo un tasto Colore (Rosso, Verde, Giallo) è possibile

spostare il supporto a parete nella posizione memorizzata. E' possibile spostare il supporto a parete su una delle tre posizioni preimpostate semplicemente premendo i tasti colore Rosso (Posizione1), Verde (Posizione2) o Giallo (Posizione3). Se si regola la posizione dopo aver effettuato lo spostamento su una posizione preimpostata, la visualizzazione della posizione scompare. Per informazioni sull'installazione, consultare il Manuale di installazione fornito insieme al supporto a parete. Per l’installazione del prodotto e l’installazione e lo spostamento del supporto a parete, consultare un installatore specializzato. Utilizzare questo manuale di installazione quando è possibile ssare il supporto a una parete. Se il supporto deve essere ssato ad altri tipi di materiale, consultare il rivenditore di zona. La regolazione del supporto a parete non funziona se Anynet+ e WISELINK sono operativi. I modelli a 37, 40 e 46 pollici non sono compatibili con il supporto a parete motorizzato di vecchio tipo (WMN5090A*). Uso del blocco Kensington antifurto (a seconda del modello) Il blocco Kensington è un dispositivo usato per assicurare sicamente il sistema quando viene utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente.

1. Inserire il dispositivo di blocco nello slot Kensington

sull’LCD del televisore (Figura 1) e ruotarlo nella direzione di blocco (Figura 2).

2. Collegare il cavo di blocco Kensington.

3. Fissare il blocco Kensington a un tavolo o altro

oggetto pesante. La posizione del blocco Kensington può variare a seconda del modello.

Mont. a paretePosizione1Regola Salva Centrale INFO Posizione 1 2 3 Cavo Figura 2 Figura 1 <Opzionale> BN68-01410A-00Ita-0221.indd 46 2008-02-21 1:59:10Italiano - 47 luzione dei problemi: Prima di contattare l’assistenza Nessun audio o immagine. Controllare che il cavo di alimentazione sia collegato alla presa di corrente. Vericare di aver premuto il tasto sul dispositivo. Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine. Controllare il volume.

Immagine normale ma audio assente. Controllare il volume. Controllare se si è premuto il tasto MUTE del telecomando. Vericare che “Altoparlante TV” sia in posizione acceso.

Lo schermo è nero e l’indicatore di alimentazione lampeggia in modo continuo. Sul computer controllare l’alimentazione e il cavo segnale. Il televisore sta utilizzando il proprio sistema di gestione alimentazione. Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer.

Nessuna immagine oppure immagine in bianco e nero. Regolare le impostazioni del colore. Controllare se la selezione del sistema di trasmissione è corretta.

Interferenze di audio e immagine. Provare a identicare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano. Collegare il televisore a un’altra presa di alimentazione.

Immagine distorta o con disturbi, audio distorto. Controllare la direzione e i collegamenti dell’antenna. Le interferenze sono spesso dovute all’uso di un’antenna interna.

Telecomando non funzionante. Sostituire le batterie del telecomando. Pulire il bordo superiore del telecomando (nestra di trasmissione). Controllare i terminali delle batterie.

Appare il messaggio “Controlla cavo segnale”. Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video. Controllare che le sorgenti video o il PC siano accesi.

In modalità PC, appare il messaggio “Modo non supportato”. Controllare la risoluzione massima e la frequenza dell’adattatore video. Confrontare questi valori con i dati delle modalità di visualizzazione.

L’immagine danneggiata viene visualizzata nell’angolo dello schermo. Se in alcune periferiche esterne è selezionata l’opzione “Solo scansione”, l’immagine danneggiata può essere visibile nell’angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal televisore. Viene visualizzato il messaggio “Ripristina tutte le impostazione ai valori predeniti”. Ciò si verifica quando si tiene premuto il tasto EXIT per qualche istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica. Il pannello LCD TFT è composto da sub pixel (6 220 800) la cui produzione richiede una tecnologia molto sosticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. BN68-01410A-00Ita-0221.indd 47 2008-02-21 1:59:10Italiano - 48 Speciche tecniche e ambientali Nome del modello LE32A550 LE37A550 LE40A550 Dimensione schermo (Diagonale) 32 poll. 37 poll. 40 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 865 x 79 x 500 mm 865 x 220 x 561 mm 984 x 87 x 572 mm 984 x 240 x 637 mm 1058 x 91 x 608 mm 1058 x 240 x 672 mm Peso con supporto 14 kg 18 kg 19 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ Nome del modello LE46A550 LE52A550 Dimensione schermo (Diagonale) 46 poll. 52 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 1186 x 111 x 686 mm 1186 x 260 x 749 mm 1330 x 120 x 779 mm 1330 x 291 x 842 mm Peso con supporto 27 kg 33 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ BN68-01410A-00Ita-0221.indd 48 2008-02-21 1:59:10Italiano - 49 Nome del modello LE32A551 LE37A551 LE40A551 Dimensione schermo (Diagonale) 32 poll. 37 poll. 40 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 801 x 88 x 526 mm 801 x 252 x 574 mm 918 x 92 x 608 mm 918 x 300 x 650 mm 997 x 92 x 641 mm 997 x 300 x 686 mm Peso con supporto 13 kg 18 kg 21 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ Nome del modello LE46A551 LE52A551 Dimensione schermo (Diagonale) 46 poll. 52 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 1127 x 100 x 716 mm 1127 x 280 x 767 mm 1269 x 109 x 806 mm 1269 x 329 x 857 mm Peso con supporto 28 kg 32 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ BN68-01410A-00Ita-0221.indd 49 2008-02-21 1:59:10Italiano - 50 Nome del modello LE32A552 LE37A552 LE40A552 Dimensione schermo (Diagonale) 32 poll. 37 poll. 40 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 801 x 88 x 514 mm 801 x 252 x 574 mm 918 x 92 x 592 mm 918 x 300 x 650 mm 997 x 92 x 628 mm 997 x 300 x 686 mm Peso con supporto 13 kg 18 kg 21 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ Nome del modello LE46A552 LE52A552 Dimensione schermo (Diagonale) 46 poll. 52 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 1127 x 100 x 700 mm 1127 x 280 x 767 mm 1269 x 109 x 791 mm 1269 x 329 x 857 mm Peso con supporto 28 kg 32 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ BN68-01410A-00Ita-0221.indd 50 2008-02-21 1:59:11Italiano - 51 Nome del modello LE32A553 LE37A553 LE40A553 Dimensione schermo (Diagonale) 32 poll. 37 poll. 40 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 801 x 88 x 524 mm 801 x 252 x 574 mm 918 x 92 x 601 mm 918 x 300 x 650 mm 997 x 92 x 638 mm 997 x 300 x 686 mm Peso con supporto 13 kg 18 kg 21 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ Nome del modello LE46A553 LE52A553 Dimensione schermo (Diagonale) 46 poll. 52 poll. Risoluzione PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Uscita Audio 10 W X 2 10 W X 2 Dimensioni (Lar x Pro x Alt) Corpo Con supporto 1127 x 100 x 710 mm 1127 x 280 x 767 mm 1269 x 109 x 800 mm 1269 x 326 x 857 mm Peso con supporto 28 kg 32 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -4 °F a 113 °F) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚ Design e speciche sono soggetti a modiche senza preavviso. Questo prodotto è un’apparecchiatura digitale di Classe B. Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta sul prodotto.
