MANUAL DE USUARIO LE46B550A5PXXN SAMSUNG

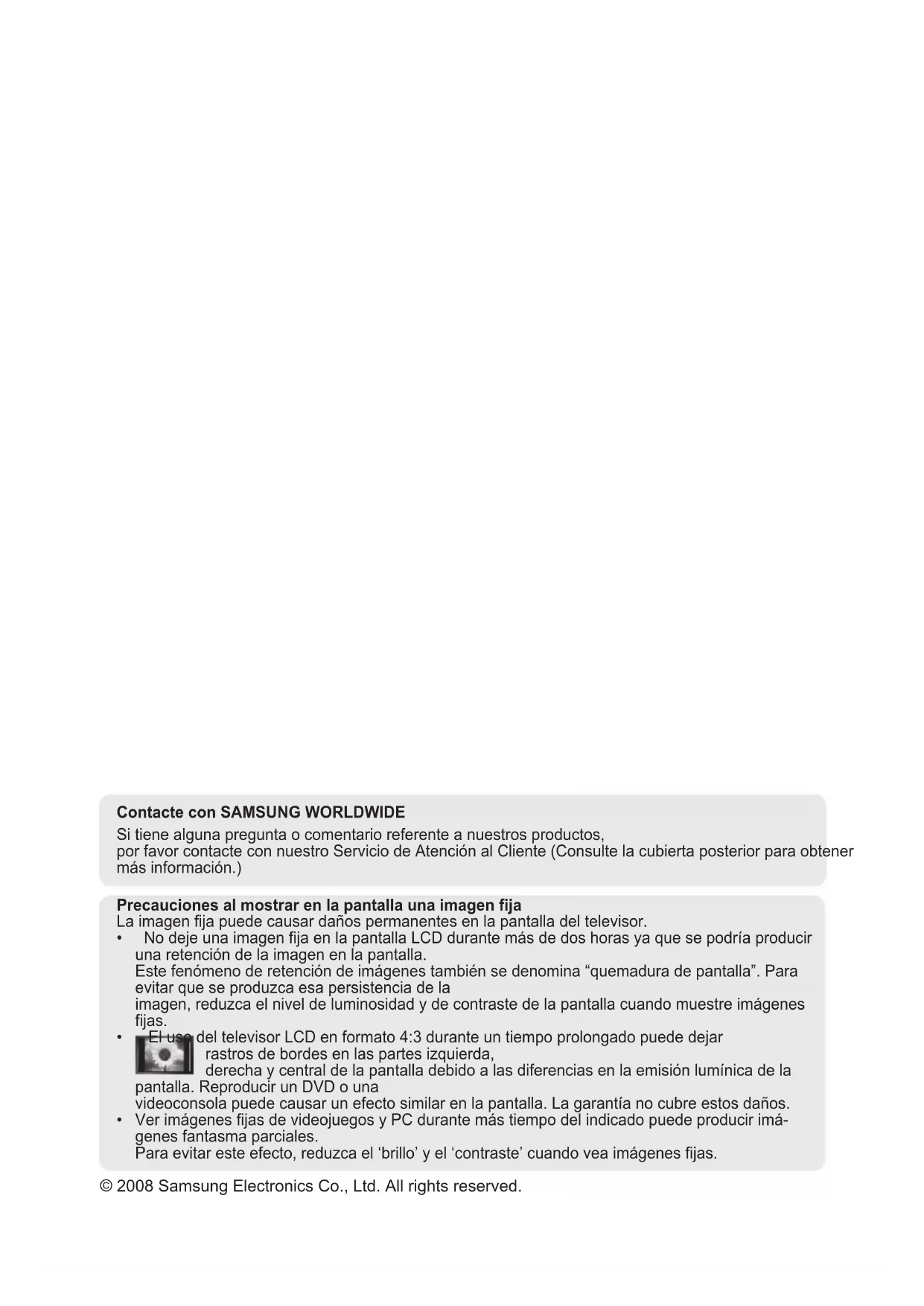

• No deje una imagen fija en la pantalla LCD durante más de dos horas ya que se podría producir una retención de la imagen en la pantalla. Este fenómeno de retención de imágenes también se denomina “quemadura de pantalla”. Para evitar que se produzca esa persistencia de la imagen, reduzca el nivel de luminosidad y de contraste de la pantalla cuando muestre imágenes fijas.

• El uso del televisor LCD en formato 4:3 durante un tiempo prolongado puede dejar rastros de bordes en las partes izquierda, derecha y central de la pantalla debido a las diferencias en la emisión lumínica de la pantalla. Reproducir un DVD o una videoconsola puede causar un efecto similar en la pantalla. La garantía no cubre estos daños.

• Ver imágenes fijas de videojuegos y PC durante más tiempo del indicado puede producir imá- genes fantasma parciales. Para evitar este efecto, reduzca el ‘brillo’ y el ‘contraste’ cuando vea imágenes fijas. Contacte con SAMSUNG WORLDWIDE Si tiene alguna pregunta o comentario referente a nuestros productos, por favor contacte con nuestro Servicio de Atención al Cliente (Consulte la cubierta posterior para obtener más información.) BN68-01410A-00Spa-0220.indd 1 2008-02-21 1:31:19Español - 1 Contenido CONEXIÓN Y PREPARACIÓN DEL TV Lista de componentes ........................................ 2 Instalación del soporte ....................................... 2 Instalación del equipo de montaje en la pared ... 2 Aspecto general del panel de control ................. 3 Aspecto general del panel de conexiones ......... 4 Vista del mando a distancia ............................... 6 Instalación de las pilas en el mando a distancia 7 Encendido y apagado ........................................ 7 Cómo poner el televisor en modo de espera ..... 7 Visualización de los menús ................................ 8 Uso del botón TOOLS ........................................ 8 Plug & Play ......................................................... 9

• Memorización automática de canales p. 10
• Memorización manual de canales p. 11
• Adición y bloqueo de canales p. 12
• Orden de los canales memorizados p. 13
• Asignación de nombres de canales Sintonización precisa de la recepción de canales p. 13

• Cambio del formato de la imagen p. 15
• Ajuste de imagen personal p. 16
• Conguración detallada de los valores de la imagen p. 16
• Reajuste de los valores de la imagen a los valores predenidos de fábrica p. 17
• Conguración de las Opciones de la imagen p. 18
• Visualización de imagen sobre imagen (PIP) p. 20

Funciones de sonido ........................................ 21 Selección del modo de sonido ......................... 22 Conexión de auriculares (se vende por separado)

Ajuste y visualización de la hora actual ........... 23 Ajuste del temporizador de desconexión ......... 23 Apagado y encendido automáticos del televisor

DESCRIPCIÓN DE LAS FUNCIONES

• Elección del idioma p. 24
• Conguración del efecto de luz (según el modelo) p. 25
• Melodía / Ocio / Ahorro energía p. 25
• Selección de la fuente Edición de los nombres de fuentes de entrada 27 p. 27

CONFIGURACIÓN DEL ORDENADOR

• Conguración del software del PC (basado en Windows XP) p. 28
• Modos de visualización p. 28
• Ajuste del televisor con el ordenador p. 29
• WISELINK Utilización de la función WISELINK p. 30
• Utilización del menú WISELINK p. 31
• Utilización de la lista PHOTO (JPEG) p. 32
• Utilización de la lista de archivos MP3 p. 35
• Utilización del menú Conguración p. 36

¿Qué es Anynet? ............................................ 37 Conexión de dispositivos Anynet

Conguración de Anynet

Búsqueda y cambio de dispositivos Anynet

RECOMENDACIONES PARA EL USO

• Función de teletexto p. 43
• Montaje mural automático (se vende por separado) p. 45
• Utilización del bloqueo Kensington antirrobo (según el modelo) p. 46
• Solución de problemas: Antes de ponerse en contacto con el personal del servicio técnico Especicaciones técnicas y medioambientales 48 p. 47

Español - 1 Símbolos Pulsar Nota Botón de una pulsación Español BN68-01410A-00Spa-0220.indd 1 2008-02-21 1:31:19Español - 2 Instalación del soporte

1. Acople el TV LCD y el soporte.

El televisor lo deben transportar dos o más personas. Cuando monte el soporte debe distinguir entre la parte frontal y la posterior del soporte.

2. Apriete dos tornillos en la posición 1 y, a continuación, apriete dos en la posición 2.

Levante el producto y apriete los tornillos. Si aprieta los tornillos con el TV LCD tumbado, éste se puede inclinar hacia un lado. En los modelos con un tamaño de pantalla de 37 pulgadas o más el soporte ya está instalado.

Instalación del equipo de montaje en la pared Los elementos del montaje en la pared (se venden por separado) permiten instalar el televisor en una pared. Si desea más información sobre la instalación de los componentes para montaje en la pared, consulte las instrucciones que se facilitan con dichos elementos. Si necesita ayuda con la instalación del soporte mural, póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor. No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales. Retire el soporte, tape el agujero inferior y asegure con los dos tornillos.

Lista de componentes Asegúrese de que los siguientes elementos se incluyen con el televisor de pantalla LCD. Si falta alguno, póngase en contacto con su distribuidor. Mando a distancia y pilas (AAA x 2) Cable de alimentación Cubierta- inferior Tornillos del soporte x 4 Soporte Paño de limpieza Tarjeta de garantía / Guía de seguridad / Tarjetas de registro (no disponibles en todos los lugares) El soporte y el tornillo del soporte podrían no estar incluidos, según el modelo.

Indicador de encendido Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera.

(Encendido) Púlselo para encender o apagar el TV.

Sensor del mando a distancia El mando a distancia debe dirigirse hacia este punto del televisor.

Altavoces Cambia entre todas las fuentes de entrada disponibles (TV, Ext.1, Ext.2, AV, S-Vídeo, Componente, PC, HDMI1, HDMI2, HDMI3.) En el menú en pantalla, utilice este botón de igual modo que los botones ENTER del mando a distancia.

MENU Púlselo para ver un menú en pantalla con las opciones del televisor.

Púlselos para subir o bajar el volumen. En el menú en pantalla, utilice estos botones de igual modo que los botones y del mando a distancia.

Permiten cambiar de canal. En el menú en pantalla, utilice los botones de igual modo que los botones y del mando a distancia. (Sin mando a distancia, puede encender el televisor utilizando los botones de los canales.) El color y la forma del producto pueden variar según el modelo.

Botones del panel frontal Toque cada botón para activar la función.

Botones del panel lateral BN68-01410A-00Spa-0220.indd 3 2008-02-21 1:31:22Español - 4 Aspecto general del panel de conexiones Cada vez que conecte un dispositivo externo al televisor, compruebe que la unidad esté desconectada de la alimentación. Cuando conecte un dispositivo externo, debe hacer coincidir los colores del terminal de conexión y del cable.

1 PC IN [PC] / [AUDIO]

Se conecta a la toma de salida de audio y vídeo del PC. 2 COMPONENT IN Conecte los cables de vídeo de componentes (opcional) al conector de componentes (“

”, “Y”) de la parte posterior del equipo y los otros extremos a los conectores de salida de vídeo de los componentes correspondientes en el DVD. Si desea conectar tanto el decodicador como el DVD, deberá conectar el decodicador al DVD y conectar el DVD al conector de componentes (“

”, “Y”) de su equipo. Los conectores

e Y de los dispositivos de componentes (DVD) algunas veces están etiquetados como Y, B-Y y R-Y o Y, Cb y Cr. Conecte los cables de sonido RCA (opcionales) a “R - AUDIO - L” de la parte posterior del aparato y los otros extremos a los conectores de salida de sonido correspondientes en el DVD.

3 HDMI IN 1, HDMI IN 2, HDMI IN 3

Admite conexiones entre dispositivos AV habilitados para la conexión HDMI (decodicadores, reproductores DVD). No se necesita conexión de audio adicional para una conexión de HDMI a HDMI. Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 2. ¿Qué es HDMI? “La interfaz multimedia de alta denición” (HDMI) permite la transmisión de los datos de vídeo digital de alta denición y varios canales de sonido digital. El terminal HDMI/DVI admite la conexión DVI con un dispositivo ampliado mediante el cable apropiado (no suministrado). La diferencia entre los dispositivos HDMI y DVI es que el HDMI es más pequeño, tiene instalada la función de codicación HDCP (protección alta de la copia digital del ancho de banda) y es compatible con el sonido digital de varios canales.

El color y la forma del producto pueden variar según el modelo.

Entrada eléctrica[Tomas del panel lateral]

BN68-01410A-00Spa-0220.indd 4 2008-02-21 1:31:22Español - 5 Puede que el televisor no proporcione salida de sonido y muestre imágenes con colores anómalos si hay conectados reproductores de DVD o receptores de cable/satélite que admiten versiones de HDMI anteriores a la versión 1.3. Si se conecta un cable antiguo HDMI y no hay sonido, conecte el cable HDMI a la toma HDMI IN 2 y los cables de audio a las tomas DVI IN (HDMI2) [R-AUDIO-L] de la parte posterior del televisor. Si ocurriera esto, póngase en contacto con la empresa que suministró el reproductor de DVD o receptor de televisión por cable o satélite para conrmar la versión HDMI y, a continuación, solicite una actualización del rmware. Los cables actualizados HDMI que no sean

1.3 pueden causar molestos parpadeos o que no se muestre la pantalla.

DVI IN (HDMI2) [R-AUDIO-L]

Salidas de audio DVI para dispositivosexternos. Modos compatibles con HDMI/DVI y componentes 480i 480p 576i 576p 720p 1080i 1080p HDMI/DVI 50 Hz X X X O O O O HDMI/DVI 60 Hz X O X X O O O Componente O O O O O O O 4 ANT IN Para ver correctamente los canales de televisión, el aparato debe recibir una señal de alguna de las siguientes fuentes: Una antena exterior / Una red de televisión por cable / Una red por satélite 5 SERVICE Toma de conexión para un soporte de montaje mural opcional. Esto le permitirá ajustar el ángulo de visualización del televisor mediante el mando a distancia. 6 WISELINK Se usa para conectar un dispositivo de almacenamiento masivo USB para ver archivos de fotos (JPEG) y reproducir archivos de audio (MP3) 7 S-VIDEO o VIDEO / R-AUDIO-L Conecte el cable RCA o S-VIDEO a un dispositivo A/V externo adecuado, como, por ejemplo, un vídeo, un DVD o una cámara de vídeo. Conecte los cables de sonido RCA a “R - AUDIO - L” del aparato y los otros extremos a los conectores de salida de sonido correspondientes en el dispositivo A/V. 8 Conector de los auriculares Pueden conectarse auriculares a la salida de auriculares del aparato. Si los auriculares están Si los auriculares están conectados, el sonido de los altavoces integrados estará apagado.

9 AUDIO OUT [R-AUDIO-L]

Conecte los cables de sonido RCA a AUDIO OUT [R-AUDIO-L] de la parte posterior del aparato y los otros extremos a los conectores de entrada de sonido correspondientes en el amplicador o sistema de cine en casa en DVD. 0 EXT 1, EXT 2 Conector Entrada Salida Vídeo Audio (L/R) RGB Vídeo + Audio (L/R) EXT 1 O O O Sólo está disponible la salida de TV. EXT 2 O O La salida que puede elegir. Tomas de entrada o salida para dispositivos externos, como aparatos de vídeo, reproductores de DVD, consolas de videojuegos o reproductores de videodiscos. ! Bloqueo Kensington (según el modelo) El bloqueo Kensington (opcional) es un dispositivo que se utiliza para jar físicamente el sistema cuando se utiliza en un sitio público. Si desea usar un dispositivo de bloqueo, póngase en contacto con el distribuidor donde adquirió el televisor. La ubicación del Bloqueo Kensington puede variar según los modelos.

BN68-01410A-00Spa-0220.indd 5 2008-02-21 1:31:22Español - 6 Vista del mando a distancia El exceso de luz puede inuir en el rendimiento del mando a distancia.

1 Botón de suspensión del televisor. 2 Selecciona directamente los modos TV. 3 Botones numéricos paraBotones numéricos para acceso directo a los canales. 4 Selección de canales de uno/dos dígitos. 5 +: Subir el volumen. -: Bajar el volumen. 6 Desactivación temporal delDesactivación temporal del sonido. 7 Muestra la “Lista deMuestra la “Lista de canales” en la pantalla. 8 Se usa para seleccionarSe usa para seleccionar rápidamente las funciones que se usan con mayor frecuencia. 9 Se utiliza para verSe utiliza para ver información sobre la emisión actual. 0 Botones de colores:Botones de colores: Use estos botones en la lista de canales y WISELINK, etc. @ Pulse este botónPulse este botón para seleccionar una visualización y unos modos de sonido opcionales en los deportes, películas y juegos. # Use estos botones enUse estos botones en DMA, WISELINK y Anynet+. ( : Este mando remoto se puede usar para controlar la grabación de las grabadoras de Samsung con la función Anynet+). $ Selección de fuenteSelección de fuente disponible. % Canal anterior. ^ P<: Canal siguiente. P>: Canal anterior. & Muestra el menú principalMuestra el menú principal de la pantalla.

• Esta función permite verEsta función permite ver y reproducir archivos de fotos y de música desde un dispositivo externo. ( Vuelve al menú anterior.Vuelve al menú anterior. ) Controlan el cursor en elControlan el cursor en el menú. a Sale del menú en pantalla.Sale del menú en pantalla. b Se usa cuando se conecta un dispositivo SAMSUNG DMA (Adaptador digital multimedia) mediante una interfaz HDMI y se cambia al modo DMA. (El botón DMA es opcional.) Para obtener más información sobre los procedimientos de funcionamiento, consulte el manual del usuario del dispositivo DMA. Este botón está disponible cuando “Anynet+ (HDMI-CEC)” está congurado como “Act.” (ver página 38). c Selección del tamaño de laSelección del tamaño de la imagen. d Selecciona directamente el modo HDMI. e Selección de efectos de imagen Funciones de teletexto 2 Sale de la visualización de teletexto. 7 Memorización de teletexto. 8 Selección de tamaño de teletexto. 9 Mostrar teletexto. 0 Selección de tema de Fastext. ! Seleccione alternativamente Teletext, Double o Mix. $ Selección del modo teletexto (LIST/FLOF) % Página secundaria de teletexto. ^ P<: Página de teletexto siguiente. P>: Página de teletexto anterior. & Índice del teletexto. ( Teletexto en espera. a Cancelar teletexto. BN68-01410A-00Spa-0220.indd 6 2008-02-21 1:31:23Español - 7 Instalación de las pilas en el mando a distancia

1. Levante la tapa de la parte posterior del mando a distancia, como se muestra

2. Inserte dos pilas de tamaño AAA.

Respete los extremos “+” y “–” de las pilas que se indican en el diagrama del interior del compartimiento.

3. Vuelva a colocar la tapa.

Saque las pilas y guárdelas en un lugar fresco y seco si no va a utilizar el mando a distancia durante un período de tiempo prolongado. Si el mando a distancia no funciona, haga estas comprobaciones:

1. ¿Está encendido el televisor?

2. ¿Están intercambiados los polos positivos y negativos de las pilas?

3. ¿Se han agotado las pilas?

4. ¿Ha habido un corte de luz o el cable está desenchufado?

5. ¿Hay un uorescente o un neón a poca distancia?

Encendido y apagado El cable de alimentación se conecta a la parte trasera del televisor.

1. Enchufe el cable de alimentación en una toma eléctrica adecuada.

El indicador del modo de espera se enciende en el equipo.

2. Pulse el botón del equipo.

También puede pulsar los botones POWER o TV del mando a distancia para encender el televisor. El programa que estaba viendo por última vez se vuelve a seleccionar de forma automática.

3. Pulse los botones numéricos (0~9) o de canales arriba/abajo (</>) del mando a distancia o

el botón del equipo. Cuando encienda el equipo por primera vez, se le pedirá que elija el idioma en el que quiere que aparezcan los menús.

4. Para apagar el televisor, vuelva a pulsar el botón POWER .

Cómo poner el televisor en modo de espera El aparato puede ponerse en modo de espera para reducir el consumo eléctrico. El modo de espera es muy útil si desea interrumpir la visualización momentáneamente (durante la comida, por ejemplo).

1. Pulse el botón POWER en el mando a distancia.

La pantalla se apaga y aparece un indicador de modo de espera rojo en el equipo.

2. Para volver a encender el equipo, pulse de nuevo POWER , los botones numéricos (0~9), TV o de

canal arriba/abajo (</>). No deje el aparato en modo de espera durante períodos largos de tiempo (cuando está de vacaciones, por ejemplo). Lo mejor es desenchufar el aparato de la red eléctrica y de la antena.

BN68-01410A-00Spa-0220.indd 7 2008-02-21 1:31:23Español - 8 Visualización de los menús

1. Con el aparato encendido, pulse el botón MENU.

En la pantalla aparece el menú principal. En el lado izquierdo del menú hay los iconos: Imagen, Sonido, Canal, Conguración, Entrada.

2. Pulse los botones ▲ o ▼ para seleccionar uno de los iconos.

Después pulse el botón ENTER para acceder al submenú del icono.

3. Pulse el botón EXIT para salir.

Pasado aproximadamente un minuto, los menús de la pantalla desaparecen. Uso del botón TOOLS Se puede usar el botón TOOLS para seleccionar rápida y fácilmente las funciones que se usan con más frecuencia. El menú “Herramientas” cambia según el modo de entrada externo que se está viendo.

1. Pulse el botón TOOLS. Aparece el menú “Herramientas”.

2. Pulse los botones ▲ o ▼ para seleccionar un menú.

3. Pulse los botones ▲/▼/◄/►/

ENTER para ver, cambiar o usar las opciones seleccionadas. Para ver una descripción más detallada de cada función, consulte la página correspondiente. Anynet+ (HDMI-CEC), ver página 38 Modo imagen, ver página 15 Modo de Sonido, ver página 21 Temp. de desc., ver página 23 SRS TS XT, ver página 21 Ahorro energía, ver página 26 Dual l-ll, ver página 22 PIP, ver página 20 Ajuste automático, ver página 29

ImagenModo : Estándar Luz de fondo 7Contraste 95Brillo 45Nitidez 50 Color 50Matiz V50 R50 Configuración detallada sMás Mover Entrar VolverHerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido : PersonalTemp. de desc. : DesactivadoSRS TS XT : DesactivadoAhorro energía : DesactivadoDual l-ll : MonoMover Entrar Salir BN68-01410A-00Spa-0220.indd 8 2008-02-21 1:31:24Español - 9 Plug & Play Cuando el televisor se enciende por primera vez, algunos valores se establecen de forma automática y correlativa. Están disponibles los ajustes siguientes. El salvapantallas se activa si durante más de 1 minuto no hay ninguna entrada desde el teclado del mando a distancia mientras “Plug & Play” está en ejecución. El salvapantallas se activa si durante más de 15 minutos no se detecta ninguna señal de funcionamiento.

1. Pulse el botón POWER en el mando a distancia.

Aparece el mensaje “Start Plug & Play” con “OK” seleccionado.

2. Seleccione el idioma apropiado pulsando los botones o .

Pulsar el botón ENTER para conrmar la selección.

Pulse los botones ◄ o ► para seleccionar “Demo tienda” o “Uso doméstico”Demo tienda” o “Uso doméstico”” o “Uso doméstico” y, a continuación, pulse los botones ENTER

Es recomendable congurar el televisor en el modo “ Uso doméstico” para obtener la mejor imagen en un entorno doméstico. El modo “ Demo tienda ” sólo es necesario en los entornos comerciales. Si la unidad accidentalmente se congura en el modo “ Demo tienda ” y se desea volver a “ Uso doméstico ” (Estándar): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU del televisor durante 5 segundos.

4. Aparece el mensaje “Comprobar la entrada de la antena” con la opción “Aceptar” seleccionada.

Pulse el botón ENTER . Compruebe que el cable de la antena esté conectado correctamente.

5. Seleccione el país apropiado pulsando los botones o .

Pulse el botón ENTER para conrmar la selección.

6. Aparece el menú “Guardado automático” con la opción “Empezar” seleccionada.

Pulse el botón ENTER . La búsqueda de canales se iniciará y terminará automáticamente. Pulse el botón ENTER en cualquier momento para interrumpir el proceso de memorización. Después de memorizar todos los canales disponibles, se muestra “Ajustar hora”.

7. Pulse el botón ENTER .

Seleccione la “Mes”, “Fecha”, “Año”, “Hora” o los “Minuto” pulsando los botones o . Ajuste la “Mes”, “Fecha”, “Año”, “Hora” o los “Minuto” pulsando los botones o . También puede ajustar “Mes”, “Fecha”, “Año”, “Hora” y “Minuto” pulsando los botones numéricos del mando a distancia.

8. Pulse el botón ENTER para conrmar la selección. Aparecerá el mensaje “Disfrutar su visión”.

Cuando termine, pulse el botón ENTER . Aunque no se pulse el botón ENTER el mensaje desaparecerá automáticamente tras unos segundos. Idioma: Seleccione el idioma. País: Seleccione el país. Guardado automático: Automáticamente busca y almacena los canales disponibles en el área local. Ajustar hora: Ajusta la hora actual del reloj del televisor.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Pulse de nuevo el botón ENTER para seleccionar “Plug

& Play”. Si desea más detalles sobre las opciones de conguración, consulte la página 9. La función “Plug & Play” está disponible sólo en el modo TV. Memorización automática de canales Memorización manual de canales Memorización automática de canales Puede explorar los rangos de frecuencia disponibles (la disponibilidad depende del país). Puede que los números de programa asignados automáticamente no correspondan a los números de programa reales o deseados. Sin embargo, puede ordenar los números de forma manual y borrar los canales que no desee ver.

1. Pulse el botón MENU para ver el menú.

Pulse los botones▲ o ▼ para seleccionar “Canal” y, a continuación, pulse el botón ENTER .

2. Pulse el botón ENTER para seleccionar “País”.

3. Seleccione el país pulsando los botones ▲ o ▼. Pulse el botón ENTER para conrmar la selección.

4. Pulse los botones▲ o ▼ para seleccionar “Guardado automático” y, a continuación, pulse el botón

5. Pulse el botón ENTER .

El televisor empezará a memorizar todos los canales disponibles. Pulse el botón ENTER en cualquier momento si desea interrumpir el proceso de memorización y volver al menú “Canal”.

6. Una vez memorizados todos los canales disponibles, aparecerá el menú “Ordenar”.

(Consulte las páginas 13.)

Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver

CanalPaís : Reino Unido Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina Mover Entrar Volver BN68-01410A-00Spa-0220.indd 10 2008-02-21 1:31:25Español - 11 Memorización manual de canales Puede memorizar un gran número de canales de televisión, incluidos aquellos que se reciben por cable. Al almacenar canales de forma manual, puede elegir: ♦ Si se memoriza o no cada canal que se encuentre. ♦ El número con el que desea identificar cada canal memorizado.

1. Pulse el botón MENU para ver el menú.

Pulse los botones▲ o ▼ para seleccionar “Canal” y, a continuación, pulse el botón ENTER .

2. Pulse los botones▲ o ▼ para seleccionar “Guardado manual”

y, a continuación, pulse el botón ENTER .

3. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y,

a continuación, pulse el botón ENTER .

4. Cuando esté satisfecho con los ajustes, pulse el botón

Pulse el botón EXIT para salir. ♦ Programa(número de programa que asignar a un canal) − Pulse los botones ▲ o ▼ hasta que encuentre el número correcto. También puede seleccionar el número de canal directamente, pulsando los botones numéricos (0~9). ♦ Sistemadecolor:Automático/PAL/SECAM/NTSC4.43 − Pulse los botones ▲ o ▼ para seleccionar el estándar de color adecuado. ♦ Sistemadesonido:BG/DK/I/L − Pulse los botones ▲ o ▼ para seleccionar el estándar de sonido adecuado. ♦ Canal (si conoce el número de canal que desea guardar) − Pulse los botones ▲ o ▼ para seleccionar C (canal aéreo) o S (canal por cable). − Pulse el botón ► y después ▲ o ▼ para seleccionar el número que desee. También puede seleccionar el número de canal directamente, pulsando los botones numéricos (0~9). Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el sistema de sonido adecuado. ♦ Buscar (si no conoce los números de los canales) − Pulse los botones ▲ o ▼ para iniciar la búsqueda. − El sintonizador explora el rango de frecuencia hasta que se recibe en la pantalla el primer canal o el canal que se haya seleccionado. ♦ Guardar(cuando guarde el canal y el número de programa asociado) − Confirme la acción pulsando el botón ENTER . Modo de canal − P (Modo de programa): Al finalizar la sintonización, las estaciones de emisión de su zona se habrán asignado a los números de posición de P00 a P99. Puede seleccionar un canal introduciendo el número de posición en este modo. − C (Modo de canal aéreo): Puede seleccionar un canal introduciendo el número asignado a cada emisora aérea de este modo. − S (Modo de canal por cable): puede seleccionar un canal introduciendo el número asignado a cada canal por cable de este modo. Guardado manual Programa : P 2 Sistema de color : Automático Sistema de sonido : BG Canal : C 3 Buscar : 77 MHz Guardar : Mover Entrar Volver

Canal País : Reino Unido

Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina

Mover Entrar Volver BN68-01410A-00Spa-0220.indd 11 2008-02-21 1:31:26Español - 12 Mediante el gestor de canales, se pueden agregar o bloquear canales fácilmente.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Canal” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Gestor de canales”

y, a continuación, pulse el botón ENTER . ♦ Adicióndecanales Mediante la lista de canales, se pueden añadir canales.

3. Seleccione Lista de canales con el botón ENTER .

4. Vaya al campo ( ) con los botones▲/▼/◄/►, seleccione

el canal que desee añadir y, a continuación, pulse el botón ENTER para añadir el canal. Si vuelve a pulsar el botón ENTER , el símbolo ( ) que aparece junto al canal desaparece y éste no se añade. " " está activo cuando “Seguridad para niños” está seleccionado como “Activado”. ♦ Bloqueodecanales Esta función permite bloquear el vídeo y el audio para evitar que los usuarios no autorizados (por ejemplo, los niños) puedan ver programas poco recomendables.

5. Pulse los botones o para seleccionar “Seguridad para

niños” y, a continuación, pulse el botón ENTER .

6. Seleccione “Activado” con los botones ▲ o ▼y, a

continuación, pulse el botón ENTER .

7. Pulse los botones o para seleccionar “Lista de canales”

y, a continuación, pulse el botón ENTER .

8. Vaya al campo ( ) con los botones ▲/▼/◄/►, seleccione el

canal que desee bloquear y, a continuación, pulse el botón ENTER . Si vuelve a pulsar el botón ENTER , el símbolo ( ) que aparece junto al canal desaparece y el bloqueo del canal se cancela. Aparece una pantalla azul cuando se activa la función Seguridad para niños.

9. Pulse el botón EXIT para salir.

Seleccione “Activado” o “Desactivado” en “Seguridad para niños” para activar o desactivar fácilmente los canales que estén marcados con “ ”. Puede seleccionar estas opciones pulsando el botón CH LIST del mando a distancia.

Adición y bloqueo de canales P 1 C3Lista de canalesMover EntrarPágina VolverAñadir Bloquear1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7CanalPaís : Reino Unido

Guardado automático Guardado Manual Gestor de canales Ordenar Nombre Sintonización fina Mover Entrar Volver

Gestor de canales Lista de canales Seguridad para niños: Desactivado Mover Entrar Volver BN68-01410A-00Spa-0220.indd 12 2008-02-21 1:31:27Español - 13 Orden de los canales memorizados Esta operación permite cambiar los números de programa de los canales memorizados. Puede que sea necesario realizarla después de la memorización automática.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Canal” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Ordenar” y, a

continuación, pulse el botón ENTER .

3. Seleccione el número de canal que desea cambiar pulsando

varias veces los botones o . Pulse el botón ENTER . El número y el nombre del canal seleccionado se mueven al lado derecho.

4. Pulse los botones o para desplazar el canal a la posición

que se desee y, a continuación, pulse el botón ENTER . El canal seleccionado sustituye al que se había memorizado anteriormente con el número elegido.

5. Repita los pasos del 3 al 4 con cada uno de los canales que vaya a ordenar.

6. Pulse el botón EXIT para salir.

Asignación de nombres de canales Los nombres de los canales se asignarán de forma automática cuando éstos emitan dicha información. Estos nombres se pueden cambiar, lo que le permite asignar otros nuevos.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Canal” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Nombre” y, a

continuación, pulse el botón ENTER .

3. Si es necesario, seleccione el canal al que se va a asignar un

nuevo nombre pulsando los botones o . Pulse el botón ENTER . La barra de selección aparece alrededor del cuadro del nombre.

Están disponibles los siguientes caracteres: Letras del alfabeto (A~Z)/números (0~9)/caracteres especiales (+, -, *, /, espacio)

5. Repita los pasos 3 al 4 con cada canal al que vaya a asignar un nuevo nombre.

6. Pulse el botón EXIT para salir.

Para... Debe... Seleccionar una letra, número o símbolo Pulsar los botones o Desplazarse a la letra siguiente Pulsar el botón Retroceder a la letra anterior Pulsar el botón Conrmar el nombre Pulsar el botón ENTER . OrdenarProg. Canal Nombre 0 C--1 C23 2 C163 C34 S1 s Mover Entrar VolverCanalPaís : Reino Unido

Guardado manual Gestor de canales

Ordenar Nombre Sintonización fina Mover Entrar VolverNombre Mover Entrar VolverProg. Canal Nombre 0 C-- -----1 C23 ----- 2 C16 -----3 C3 -----4 S1 ----- s CanalPaís : Reino Unido

Guardado automático Guardado manual Gestor de canales Ordenar Nombre Sintonización fina Mover Entrar Volver

BN68-01410A-00Spa-0220.indd 13 2008-02-21 1:31:28Español - 14 Sintonización precisa de la recepción de canales Utilicelasintonizaciónnaparaajustarmanualmenteun determinadocanalandequelarecepciónseaóptima.

1. Use los botones numéricos para seleccionar directamente el

canal que desee ajustar con precisión.

2. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Canal” y, a continuación, pulse el botón ENTER .

3. Pulse los botones o para seleccionar “Sintonización na” y,

a continuación, pulse el botón ENTER .

4. Pulse los botones o para ajustar la sintonización na.

Pulse el botón ENTER .

5. Pulse el botón EXIT para salir.

Los canales que se han ajustado con sintonización na se marcan con un asterisco “*” a la derecha del número de canal en la banda del canal. Y el número de canal se pone de color rojo. Para reiniciar la sintonización na, seleccione “Restabl.” pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER .

CanalPaís : Reino Unido

Manual Store Gestor de canales Ordenar Nombre Sintonización fina Mover Entrar VolverSintonización fina P 1

Restabl. Ajustar Guardar Volver BN68-01410A-00Spa-0220.indd 14 2008-02-21 1:31:28Español - 15 Cambio del formato de la imagen Puede seleccionar el tipo de imagen que mejor cumpla sus requisitos de visualización.

1. Pulse el botón MENU para ver el menú.

Pulse el botón ENTER para seleccionar “Imagen”.

2. Pulse el botón ENTER para seleccionar “Modo”.

3. Pulse los botones o para seleccionar el efecto de imagen

deseado. Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

Dinámico: Selecciona la alta denición en la imagen, en una habitación luminosa.

Estándar: Selecciona la visualización óptima de la imagen, en un entorno normal.

Película: Selecciona una visualización agradable de la imagen, en una sala oscura. El modo Imagen se debe ajustar separadamente para cada fuente de entrada. Pulse el botón P.MODE del mando a distancia para seleccionar uno de los ajustes de imagen. Configuración sencilla

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón o para seleccionar “Modo imagen”.

3. Pulse los botones ◄ o ► para seleccionar el modo de imagen

4. Pulse los botones EXIT o TOOLS para salir.

ImagenModo : Estándar Luz de fondo 7Contraste 95Brillo 45Nitidez 50 Color 50Matiz V50 R50 Configuración detallada sMás

Mover Entrar Volver DinámicoEstándarPelículaHerramientasAnynet+ (HDMI-CEC) Modo imagen ◄Estándar► Modo de Sonido : PersonalTemp. de desc. : DesactivadoSRS TS XT : DesactivadoAhorro energía : DesactivadoDual l-ll : MonoMover Ajustar SalirImagenModo : Estándar Luz de fondo 7Contraste 95Brillo 45Nitidez 50 Color 50Matiz V50 R50 Configuración detallada sMás

Mover Entrar Volver BN68-01410A-00Spa-0220.indd 15 2008-02-21 1:31:29Español - 16 Ajuste de imagen personal El aparato tiene varios valores que le permiten controlar la calidad de imagen.

1. Para seleccionar el efecto de imagen deseado, siga las

instrucciones 1 a 3 de “Cambio del formato de la imagen”.

2. Pulse los botones o para seleccionar un elemento en

concreto. Pulse el botón ENTER .

3. Pulse los botones o para reducir o aumentar el valor de una

opción concreta. Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

Luz de fondo: Ajusta el brillo de la pantalla mediante el ajuste del brillo de la luz de fondo del LCD. (0~10)

Contraste: Ajusta la claridad y oscuridad entre los objetos y el fondo.

Brillo: Ajusta el brillo de toda la pantalla.

Nitidez: Ajusta el contorno de los objetos para que estén más o menos nítidos.

Color: Ajusta los colores para que aparezcan más claros o más oscuros.

Matiz: Ajusta el color de los objetos haciendo que sean más rojos o verdes para que tengan un aspecto más natural. Los parámetros ajustados se almacenan de acuerdo con el modo Imagen seleccionado. En el modo PC, sólo se pueden realizar cambios en las opciones “Luz de fondo”, “Contraste” y “Brillo”. En los modos TV, Ext., AV, S-Vídeo del sistema PAL, no se puede usar la función “Matiz”. Puede volver a los ajustes de imagen predenidos de fábrica seleccionando “Restablecer”. (Consulte “Reajuste de los valores de la imagen a los valores predenidos de fábrica”, en la página 17). Conguracióndetalladadelosvaloresdelaimagen Puede seleccionar el tono de color que le resulte más cómodo para la vista.

1. Pulse el botón MENU para ver el menú.

Pulse el botón ENTER para seleccionar “Imagen”.

ENTER para seleccionar “Modo”. Pulse los botones ▲ o ▼ para seleccionar “Estándar” o “Película” y, a continuación, pulse el botón ENTER

3. Pulse los botones ▲ o ▼ para seleccionar “Conguración

detallada” y, a continuación, pulse el botón ENTER

4. Seleccione la opción adecuada pulsando los botones o y,

a continuación, pulse el botón ENTER

5. Cuando esté satisfecho con los ajustes, pulse el botón

6. Pulse el botón EXIT para salir.

La opción “Conguración detallada” está disponible en los modos “Estándar” o “Película”. En el modo PC, sólo se pueden cambiar “Contraste dinám.”, “Gamma” y “Balance de blanco” entre los elementos de “Conguración detallada”. Ajuste del negro: Desactivado/Bajo/Medio/Alto Se puede seleccionar directamente el nivel de negro en la pantalla para ajustar la profundidad de ésta. Contraste dinám.: Desactivado/Bajo/Medio/Alto Se puede ajustar el contraste de la pantalla para conseguir un contraste óptimo.

Mover Ajustar VolverConfiguración detalladaAjuste del negro : Desactivado Contraste dinám. : Medio Gamma : 0 Gama de colores : Personal Balance de blanco Tono piel : 0 Mejora del borde : Activado xvYCC Desactivado Mover Entrar Volver ImagenModo : Estándar Luz de fondo 7Contraste 95Brillo 45Nitidez 50 Color 50Matiz V50 R50 Configuración detallada sMás Mover Entrar VolverImagen Modo : Estándar Luz de fondo 7Contraste 95Brillo 45Nitidez 50 Color 50Matiz V50 R50 Configuración detallada sMás Mover Entrar Volver BN68-01410A-00Spa-0220.indd 16 2008-02-21 1:31:30Español - 17 Gamma: -3 ~ +3 Se puede ajustar la intensidad de los colores primarios (rojo, verde y azul). Pulse los botones ◄ o ► hasta obtener la conguración óptima. Gama de colores: Automático/Original/Personal Colour space es una matriz compuesta por los colores “Rojo”, “Verde” y “Azul”. Seleccione su gama favorita de color y disfrute de unos colores auténticamente naturales. ♦ Automático: El espacio de color automático se ajusta al tono de color más natural de acuerdo con las fuentes del programa. ♦ Original: El espacio de color original proporciona tonos de color profundos y ricos. ♦ Personal: Ajusta la gama del color según las preferencias del usuario. Personalización de la gama de colores Color: Rojo/Verde/Azul/Amarillo/Cián/Magenta Ajusta la gama del color según las preferencias del usuario. “Color” está disponible cuando “Gama de colores” está congurado en “Personal”. Pulse los botones ▲ o ▼ para seleccionar “Rojo”, “Verde”, “ Azul”, “Amarillo”, “Cián” o “Magenta”. Pulse el botón ENTER

Rojo/Verde/Azul: En “Color”, se pueden ajustar los valores RGB del color seleccionado. Pulse los botones ▲ o ▼ para seleccionar “Rojo”, “Verde” o “Azul” a n de cambiarlos. Pulse el botón ENTER

Pulse los botones ◄ o ► para reducir o aumentar el valor de una opción concreta. Pulse el botón ENTER

Restablecer : Restablece la gama de colores en los valores predeterminados. Balance de blanco: Rojo -/Verde -/Azul -/Rojo +/Verde +/Azul +/Restablecer Se puede ajustar la temperatura del color para conseguir colores más naturales. Rojo -/Verde -/Azul -/Rojo +/Verde +/Azul +: El cambio del valor de ajuste renovará la pantalla ajustada. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER

Pulse los botones ◄ o ► hasta obtener la conguración óptima. Restablecer: El balance de blanco anteriormente ajustado se restablecerá con los valores predenidos de fábrica. Tono piel: -15 ~ +15 Permite acentuar el tono rosado en las imágenes. Pulse los botones ◄ o ► hasta obtener la conguración óptima. Al cambiar el valor de ajuste se actualizará la pantalla ajustada. Mejora del borde: Desactivado/Activado Permite acentuar los bordes de los objetos en las imágenes. xvYCC: Desactivado/Activado Si ajusta el modo xvYCC como Activado se aumenta el detalle y el espacio de color mientras se ven películas desde un dispositivo externo (por ejemplo, un reproductor DVD) conectado en las tomas HDMI o Componente IN. Se debe congurar Modo de Imagen como Película para usar esta función. Sólo disponible en “HDMI” y “Componente” en la opción “Película”. Si la función xvYCC está activa, no se puede seleccionar PIP. Reajustedelosvaloresdelaimagenalosvalorespredenidosdefábrica Puedevolveralosajustesdeimagenpredenidosdefábrica.

1. Para seleccionar el efecto de imagen deseado, siga las

instrucciones 1 a 3 de “Cambio del formato de la imagen” en la página 15.

2. Pulse los botones o para seleccionar “Restablecer” y, a

continuación, pulse el botón ENTER .

3. Pulse los botones ▲ o ▼ para seleccionar “Aceptar” o “Cancelar”.

Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

La función “Restablecer” afectará a cada modo de imagen.

ImagenMásOpciones de ImagenRestablecer : Mover Entrar VolverAceptarCancelar BN68-01410A-00Spa-0220.indd 17 2008-02-21 1:31:30Español - 18 ConguracióndelasOpcionesdelaimagen

1. Pulse el botón MENU para ver el menú.

Pulse el botón ENTER para seleccionar “Imagen”.

2. Pulse los botones o para seleccionar “Opciones de Imagen”

y, a continuación, pulse el botón ENTER .

3. Seleccione la opción adecuada pulsando los botones o .

Pulse el botón ENTER .

4. Cuando esté satisfecho con los ajustes, pulse el botón

5. Pulse el botón EXIT para salir.

En el modo PC sólo se pueden hacer cambios en los elementos “Tono de color” y “Tamaño” del menú “Opciones de Imagen”. Tono de color: Frío2/Frío1/Normal/Cálido1/Cálido2 Puede seleccionar el tono de color que le resulte más cómodo para la vista. Los parámetros ajustados se almacenan de acuerdo con el modo Imagen seleccionado. “Cálido1” o “Cálido2” sólo están disponibles cuando el modo de imagen está congurado en “Película”. Tamaño: Ancho automát./16:9/Zoom ancho/Zoom/4:3/Sólo exploración Puede seleccionar el tamaño de imagen que mejor se adapte a sus requisitos de visualización. Ancho automát.: Ajusta automáticamente el tamaño de la imagen a la relación de aspecto de la pantalla “16:9”. 16:9 :Ajusta el tamaño de la imagen a 16:9, adecuado para ver los DVD o las emisiones en formato ancho. Zoom ancho: Aumenta el tamaño de la imagen más que 4:3. Zoom: Amplía la imagen ancha de 16:9 (en sentido vertical) para que la imagen ocupe el tamaño de la pantalla. 4:3: Es la conguración predeterminada para una película de vídeo o una emisión normal. Sólo exploración: Use esta función para ver la imagen completa sin cortes cuando la entrada de la señal sea HDMI (720p/1080i/1080p) o Componente (1080i/1080p).

La función “Ancho automát.” sólo está disponible en los modos “TV”, “Ext1”, “Ext2”, “AV” y “S-Vídeo”. En el modo PC, sólo se pueden ajustar los modos “16:9” y “4:3”. La conguración de cada dispositivo externo conectado a la entrada del televisor se puede ajustar y guardar. Puede producirse una retención temporal de imagen cuando se ve una imagen estática durante más de dos horas. “Zoom ancho”: Mueva la pantalla hacia arriba o hacia abajo mediante los botones ▲ o ▼ después de seleccionar pulsando los botones ► o ENTER . “Zoom”: Se selecciona pulsando los botones ◄ o ►. Utilice los botones ▲ o ▼ para desplazar la imagen hacia arriba o hacia abajo. Tras seleccionar , utilice los botones ▲ o ▼ para ampliar o reducir el tamaño de la imagen en dirección vertical. Si se ha seleccionado el modo Double ( , ) en el menú PIP, el tamaño de la imagen no se puede denir. Después de seleccionar “Sólo exploración” en los modos HDMI (1080i/1080p) o Componente (1080i/1080p): Seleccione pulsando los botones ◄ o ►. Use los botones ▲, ▼, ◄ o ► para mover la imagen. Restablecer: Pulse los botones ◄ o ► para seleccionar “Restablecer” y, a continuación, pulse el botón ENTER . Puede inicializar la conguración. Puede seleccionar estas opciones pulsando el botón P.SIZE del mando a distancia.

ImagenMásOpciones de Imagen Restablecer : Aceptar Mover Entrar VolverOpciones de ImagenTono de color : Normal Tamaño : Ancho automát. Modo Pantalla : 16:9 Digital NR : Automático DNIe : Desactivado HDMI Black Level : Normal Mejor cine : Bajo Sólo modo azul : Desactivado Mover Entrar Volver

BN68-01410A-00Spa-0220.indd 18 2008-02-21 1:31:31Español - 19 Modo Pantalla: 16:9/Zoom ancho/Zoom/4:3 Cuando se congura el tamaño de la imagen como “Ancho automát.” en un televisor panorámico 16:9, se puede determinar el tamaño de la imagen para ver una imagen en pantalla panorámica 4:3 WSS o ninguna. Cada país europeo exige un tamaño de imagen diferente de modo que esta función está concebida con la intención de que los usuarios la seleccionen. ♦ 16:9: Establece la imagen en modo panorámico 16:9. ♦ Zoom ancho: Aumenta el tamaño de la imagen más que 4:3. ♦ Zoom: Aumenta el tamaño de la imagen verticalmente en la pantalla. ♦ 4:3: Ajusta la imagen en modo normal 4:3. Esta función no está disponible en el modo “Ancho automát”. Esta función no está disponible en los modos “PC”, “Componente” o “HDMI” Digital NR: Desactivado/Bajo/Medio/Alto/Automático Si la señal de emisión que recibe el televisor es débil, puede activarse la función Digital Noise Reduction para reducir la estática y las imágenes superpuestas que pueden aparecer en la pantalla. Cuando la señal sea débil, seleccione alguna de las otras opciones hasta que se vea una imagen de mejor calidad. DNIe: Desactivado/Demo/Activado Este televisor incluye la función DNIe con el n de conseguir una gran calidad visual. Si ajusta DNIe en Activado, podrá ver la pantalla con la función DNIe activada. Si ajusta DNIe en Demo, podrá ver en la pantalla una imagen normal y con el modo DNIe aplicado para realizar la demostración. Mediante esta función podrá ver la diferencia en la calidad visual DNIe

(motor digital de imágenes naturales) Esta función proporciona una imagen más detallada con reducción de interferencias 3D, ampliación de los detalles, mejora del contraste y mejora de los blancos. El nuevo algoritmo de compensación de imagen proporciona una imagen más detallada, más clara y con más brillo. La tecnología DNIe

adapta todas las señales al ojo humano. Esta función no está disponible en los modos “Película” y “Estándar”. N.neg HDMI: Normal/Bajo Se puede seleccionar directamente el nivel de negro en la pantalla para ajustar la profundidad de ésta. Esta función sólo está activa cuando se conecta una entrada externa a HDMI (señales RGB). Mejor cine: Desactivado/Bajo/Medio/Alto/Demo Podrá ver un tono de piel más natural y el texto con más claridad incluso en las escenas de acción. Use esta función cuando vea películas. Esta función no está disponible en los modos “Zoom ancho” y “Zoom”. Esta función no está disponible cuando “PIP” está congurado en “Activado”. No se admite en el modo HDMI 1080p/24 Hz. Sólo modo azul: Desactivado/Activado Esta función es para expertos en la medición de dispositivos AV. Esta función muestra sólo la señal azul ya que se eliminan las señales rojas y verdes de la señal de vídeo a n de proporcionar un efecto de ltro azul que se usa para ajustar el color y el matiz de los equipos de vídeo, como reproductores DVD, sistemas Home Cinema, etc. Con esta función, se puede ajustar el color y el matiz de acuerdo con los valores preferidos adecuados al nivel de la señal de cada dispositivo de vídeo mediante los patrones de barras de colores rojo/verde/azul/cián/magenta/amarillo, sin usar un ltro azul adicional. “Sólo modo azul” está disponible cuando el modo de imagen está congurado como “Película” o “Estándar”.

BN68-01410A-00Spa-0220.indd 19 2008-02-21 1:31:31Español - 20 Visualización de imagen sobre imagen (PIP) Puede mostrar una imagen secundaria dentro de la imagen principal de un programa de TV o entrada de vídeo. De esta forma puede ver una imagen del programa de TV o de la entrada de vídeo desde cualquier equipo conectado mientras ve la imagen principal.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “PIP” y, a

continuación, pulse el botón ENTER .

3. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y,

a continuación, pulse el botón ENTER .

4. Cuando esté satisfecho con los ajustes, pulse el botón

5. Pulse el botón EXIT para salir.

Cuando utilice la pantalla principal para ver un juego o un karaoke, podrá advertir que la imagen en la ventana PIP es ligeramente poco natural. Configuración sencilla

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón ▲ o ▼ para seleccionar “PIP” y, a

continuación, pulse el botón ENTER .

3. Pulse los botón ▲ o ▼ para seleccionar un elemento en

4. Pulse los botones ◄ o ► para seleccionar la opción

5. Pulse los botones EXIT o TOOLS para salir.

♦ PIP: Desactivado/Activado Puede activar o desactivar la función PIP. Imagen principal Imagen secundaria Componente TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV ♦ Fuente Puede seleccionar un origen para una imagen secundaria. ♦ Tamaño: / / Puede seleccionar un tamaño para la imagen secundaria. Si la imagen principal está en modo “HDMI”, la opción “Tamaño” está disponible. ♦ Posición: / / / Puede seleccionar una posición para una imagen secundaria. En el modo Double ( , ) no se puede seleccionar “Posición”. ♦ Programa Puede seleccionar un canal de la imagen secundaria sólo cuando la opción “Fuente” esté configurada en “TV”.

HerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido : PersonalTemp. de desc. : DesactivadoSRS TS XT : DesactivadoAhorro energía : Desactivado PIP Mover Entrar Salir Configuración Plug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver Modo : Personal Equalizer SRS TS XT : Desactivado Auto Volume : Desactivado Internal Mute : Desactivado Mover Entrar Volver

PIP PIP : Activado Fuente : TV Tamaño : Posición : Programa : P 1 Mover Entrar Volver PIP PIP : ◄ Activado ► Fuente : TVPrograma : P 1Tamaño :Posición :Mover Ajustar Volver BN68-01410A-00Spa-0220.indd 20 2008-02-21 1:31:32Español - 21 Funciones de sonido

1. Pulse el botón MENU para ver el menú.

Pulse los botones ▲ o ▼ para seleccionar “Sonido” y, a continuación, pulse el botón ENTER .

2. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y,

a continuación, pulse el botón.ENTER .

3. Cuando esté satisfecho con los ajustes, pulse el botón

4. Pulse el botón EXIT para salir.

Modo: Estándar/Música/Película/Diálogo/Personal Puede seleccionar el tipo de efecto de sonido especial que se va a utilizar mientras ve una emisión determinada. Configuración sencilla

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón ▲ o ▼ para seleccionar “Modo de Sonido”.

3. Pulse los botones ◄ o ► para seleccionar el modo de

4. Pulse los botones EXIT o TOOLS para salir.

Ecualizador: Balance/100 Hz/300 Hz/1 kHz/3 kHz/10 kHz El televisor tiene varios valores que permiten controlar la calidad del sonido. Si efectúa algún cambio en esta conguración, el estándar de sonido cambiará automáticamente a “Personal”. SRS TS XT: Desactivado/Activado TruSurround XT es una tecnología SRS patentada que solventa el problema de reproducir contenido multicanal 5.1 en dos altavoces. TruSurround proporciona una experiencia de sonido virtual convincente a través de cualquier sistema de reproducción con dos altavoces, incluso con los altavoces internos del televisor. Es totalmente compatible con todos los formatos multicanal. Configuración sencilla

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón ▲ o ▼ para seleccionar “SRS TS XT”.

3. Pulse el botón ◄ o ► para seleccionar "Desactivado" o

4. Pulse los botones EXIT o TOOLS para salir.

TruSurround XT, SRS y el símbolo son marcas registradas de SRSel símbolo son marcas registradas de SRS Labs, Inc. La tecnología TruSurround XT está incorporada bajo licencia de SRS Labs, Inc. Volumen autom.: Desactivado/Activado Cada emisora tiene sus propias condiciones de señal y resulta incómodo ajustar el volumen cada vez que se cambia de canal. Con esta función, el volumen del canal deseado se ajusta de forma automática ya que reduce la salida de sonido cuando la señal de modulación es alta o la aumenta cuando es baja.

TVSonidoModo : Personal Ecualizador SRS TS XT : Desactivado Volumen autom. : Desactivado Altavoz de TV : Activado Selección de sonido: Principal Mover Entrar VolverEcualizadorBalance 100Hz 300Hz 1kHz 3kHz 10kHz Mover Ajustar Volver

HerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido : PersonalTemp. de desc. : DesactivadoSRS TS XT ◄Desactivado►Ahorro energía : DesactivadoDual l-ll : MonoMover Ajustar SalirHerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido ◄Personal►Temp. de desc. : DesactivadoSRS TS XT : DesactivadoAhorro energía : DesactivadoDual l-ll : MonoMover Ajustar Salir BN68-01410A-00Spa-0220.indd 21 2008-02-21 1:31:33Español - 22 Selección del modo de sonido Puede definir el modo de sonido en el menú “Herramientas”. Cuando se configura “Dual I-II”, el modo de sonido actual se muestra en la pantalla.

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón ▲ o ▼ para seleccionar “Dual I-II".

3. Pulse los botones ◄ o ► para seleccionar la opción deseada.

4. Pulse el botón ENTER .

Tipo de audio DUAL 1/2 Predeterminado A2 estéreo Mono MONO Cambio automático Estéreo

Dual DUAL 1 DUAL 2 DUAL 1 NICAM estéreo Mono MONO Cambio automático Estéreo

Dual MONO ↔ DUAL 1 DUAL 2 DUAL 1 Si la señal de estéreo es débil y el modo cambia de forma automática, cambie a MONO. Esta función sólo está activa en la señal de sonido estéreo. Está desactivada en el modo de señal monoaural. Esta función sólo está disponible en el modo TV. Conexión de auriculares (se vende por separado) Puede conectar unos auriculares al equipo si desea ver un programa de televisión sin molestar a las personas que están en la misma habitación. Cuando se inserta el terminal del auricular en el puerto correspondiente, se puede trabajar sólo con las opciones “Volumen autom.” y “Selección de sonido” (en el modo PIP) del menú Sound. El uso continuado de auriculares a un volumen elevado puede dañar la capacidad auditiva. No recibirá sonido de los altavoces cuando conecte los auriculares al sistema. El volumen de los auriculares y el del televisor se ajustan de manera distinta.

Altavoz de TV: Desactivado/Activado Si desea usar unos altavoces independientes, cancele el amplicador interno. Los botones +, - y MUTE no funcionan si “Altavoz de TV” está establecido en Desactivado. Cuando “Altavoz de TV” está establecido en “Desactivado”, en el menú Sound sólo está activa la opción “Sound Select” (en el modo PIP). Selección de sonido: Principal/Sub Cuando se activa la función PIP se puede escuchar el sonido de la imagen secundaria (PIP). − Principal: Se usa para escuchar el sonido de la imagen principal. − Sub: Se usa para escuchar el sonido de la imagen secundaria.

Panel lateral del TV HerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido : PersonalTemp. de desc. : DesactivadoSRS TS XT : DesactivadoAhorro energía : DesactivadoDual l-ll ◄Mono►Mover Ajustar Salir BN68-01410A-00Spa-0220.indd 22 2008-02-21 1:31:34Español - 23 Ajuste y visualización de la hora actual Puede establecer el reloj del TV para que aparezca la hora actual al pulsar el botón INFO. También se debe ajustar la hora si se desea utilizar los temporizadores de encendido/apagado automático.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Hora” y, a

continuación, pulse el botón ENTER .

3. Pulse el botón ENTER para seleccionar “Ajustar hora”.

5. Pulse el botón EXIT para salir.

La hora actual aparecerá siempre que se pulse el botón INFO. Puede ajustar “Mes”, “Fecha”, “Año”, “Hora” y “Minuto” directamente pulsando los botones numéricos del mando a distancia.

Para... Pulse... Ir a “Mes”, “Fecha”, “Año”, “Hora” o “Minuto” el botón o Ajustar “Mes”, “Fecha”, “Año”, “Hora” o “Minuto” el botón o Conrmar la conguración Botón ENTER

Ajuste del temporizador de desconexión Puede seleccionar un período de tiempo entre 30 y 180 minutos para que, una vez transcurridos, el televisor pase automáticamente al modo de espera.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Hora” y, a

continuación, pulse el botón ENTER .

3. Pulse los botones o para seleccionar “Temp. de desc.” y, a

continuación, pulse el botón ENTER .

4. Pulse los botones o varias veces hasta que aparezca la

hora deseada (Desactivado, 30, 60, 90, 120, 150, 180). Pulse el botón ENTER .

5. Pulse el botón EXIT para salir.

Cuando el temporizador llega a 0, el televisor pasa al modo de espera de forma automática. Configuración sencilla

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón ▲ o ▼ para seleccionar “Temp. de desc.”.

3. Pulse los botones ◄ o ► para seleccionar los minutos.

4. Pulse los botones EXIT o TOOLS para salir.

Modo : Personal Equalizer SRS TS XT : Desactivado Auto Volume : Desactivado Internal Mute : Desactivado Mover Entrar Volver

Configuración Plug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver

Ajustar hora Mes Fecha

Configuración Plug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver Hora Ajustar hora : 00:00Temp. de desc. :Temporizador 1 :Temporizador 2 : Temporizador 3 : Mover Entrar Volver

HerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido : PersonalTemp. de desc. ◄Desactivado►SRS TS XT : DesactivadoAhorro energía : DesactivadoDual l-ll : MonoMover Ajustar Salir BN68-01410A-00Spa-0220.indd 23 2008-02-21 1:31:35Español - 24 Apagado y encendido automáticos del televisor

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Hora” y, a

continuación, pulse el botón ENTER .

3. Pulse los botones o para seleccionar “Temporizador 1”,

“Temporizador 2”, “Temporizador 3” y, a continuación, pulse el botón ENTER . La activación y desactivación del temporizador se puede congurar de tres maneras. Debe ajustar el reloj en primer lugar.

4. Pulse los botones ◄ o ► para seleccionar el elemento

adecuado. Pulse los botones ▲ o ▼ para ajustar el valor. ♦ Hora encendido: Seleccione la hora, los minutos y “Activado”/”Desactivado”. (Para activar el temporizador con la configuración deseada, establézcalo en “Activado”.) ♦ Hora apagado: Seleccione la hora, los minutos y “Activado”/”Desactivado”. (Para activar el temporizador con la configuración deseada, establézcalo en “Activado”.) ♦ Volumen: Seleccione la activación del nivel de volumen deseado. ♦ Repetir: Seleccione “Una vez”, “Cada día”, “Lun~Vie”, “Lun~Sáb” o “Sáb~Dom”. ♦ Programme: Cuando la opción Hora encendido está activa, se puede encender un canal determinado. Puede ajustar la hora y los minutos directamente pulsando los botones numéricos del mando a distancia. Apagado automático Si el temporizador se ajusta en “Activado”, el televisor se apagará si no se pulsa ningún botón durante 3 horas, después que el temporizador lo haya puesto en marcha. Esta función sólo está disponible en el modo “Activado” del temporizador y evita el recalentamiento que se puede producir si el televisor está encendido durante demasiado tiempo. Elección del idioma Cuando utilice el aparato por primera vez, debe seleccionar el idioma que se utilizará para visualizar menús e indicaciones.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse

los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Idioma” y, a

continuación, pulse el botón ENTER .

3. Seleccione el idioma apropiado pulsando los botones o

varias veces. Pulse el botón ENTER .

4. Pulse el botón EXIT para salir.

ConfiguraciónPlug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver

ConfiguraciónPlug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver

Temporizador 1Hora encendidoRepetirUna vez

Programme BN68-01410A-00Spa-0220.indd 24 2008-02-21 1:31:36Español - 25 Conguracióndelefectodeluz(segúnelmodelo) Se puede apagar o encender el LED del frontal del televisor según las circunstancias. Use esta función para ahorrar energía o si el LED le molesta a la vista.

1. Pulse el botón MENU para ver el menú en pantalla. Pulse

los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Efecto de luz” y, a

continuación, pulse el botón ENTER .

3. Pulse los botones o para seleccionar “Desactivado”, “Modo

apag. act.”, “Modo enc. act.” o “Activado”. Pulse el botón ENTER .

Desactivado: El LED no se encenderá.

Modo apag. act.: Enciende el LED en modo de espera.

Modo enc. act.: Enciende el LED cuando se ve la televisión.

Activado: El LED siempre está encendido. Desactive la opción “Efecto de luz” para reducir el consumo de energía.

4. Pulse el botón EXIT para salir.

Modo : Personal Equalizer SRS TS XT : Desactivado Auto Volume : Desactivado Internal Mute : Desactivado Mover Entrar Volver

ConfiguraciónPlug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver Modo : Personal Equalizer SRS TS XT : Desactivado Auto Volume : Desactivado Internal Mute : Desactivado Mover Entrar Volver

ConfiguraciónPlug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar Volver LED Melodía / Ocio / Ahorro energía

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Conguración” y, a continuación, pulse el botón ENTER .

2. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y,

a continuación, pulse el botón ENTER .

3. Cuando esté satisfecho con los ajustes, pulse el botón

4. Pulse el botón EXIT para salir.

Melodía: Desactivado/Bajo/Medio/Alto La melodía del encendido y apagado del televisor se puede congurar. La melodía no se reproduce − Cuando no hay salida de sonido desde el televisor porque se ha activado el botón MUTE − Cuando no hay salida de sonido desde el televisor porque se ha pulsado el botón - (Volumen). − Cuando la función de temporizador ha apagado el televisor.

BN68-01410A-00Spa-0220.indd 25 2008-02-21 1:31:37Español - 26 Ocio: Desactivado/Deportes/Cine/Juego El modo “Ocio” permite seleccionar una visualización y un sonido óptimos en los deportes, películas y juegos. − Desactivado: Desactiva la función “Ocio”. − Deportes: Proporciona una calidad óptima de imagen para los deportes. Se puede disfrutar de un color y un sonido más emocionantes. − Cine: Proporciona la mejor calidad de imagen y sonido para ver las películas. Se obtienen mejores imágenes y se resalta el sonido. − Juego: Proporciona la mejor calidad de imagen y sonido para los juegos. Este modo acelera la velocidad de reproducción de los juegos cuando se usa una consola de juegos externa conectada al televisor. Si congura cualquiera de los tres modos de “Ocio” como Activado, la conguración se bloquea y no se puede ajustar. Si desea congurar los modos Picture y Sound, debe desactivar el modo “Ocio”. La conguración de “Ocio” se guarda para cada fuente de entrada. Si congura cualquiera de los tres modos de “Ocio” como Act. la función “SRS TS XT” no está disponible. Se puede pulsar varias veces el botón E.MODE del mando a distancia para cambiar la conguración de “Ocio”. Ahorro energía: Desactivado/Bajo/Medio/Alto/Automático Esta función ajusta el brillo de la pantalla según las condiciones de iluminación ambiental. − Desactivado: Apaga la función de ahorro de energía. − Bajo: Congura el televisor en el modo de ahorro de energía bajo. − Medio: Congura el televisor en el modo de ahorro de energía medio. − Alto: Congura el televisor en el modo de ahorro de energía alto. − Automático: Ajusta automáticamente el brillo de la pantalla del televisor según las escenas. Configuración sencilla

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón ▲ o ▼ para seleccionar “Ahorro energía”.

3. Pulse el botón ◄ o ► para seleccionar "Desactivado",

"Bajo", "Medio", "Alto" o "Automático".

4. Pulse los botones EXIT o TOOLS para salir.

Herramientas Anynet+ (HDMI-CEC) Modo imagen : Estándar Modo de Sonido : Personal Temp. de desc. : Desactivado SRS TS XT : Desactivado Ahorro energía ◄Desactivado► Dual l-ll : Mono Mover Ajustar Salir BN68-01410A-00Spa-0220.indd 26 2008-02-21 1:31:37Español - 27 Selección de la fuente Puede elegir entre varias fuentes externas conectadas a las tomas de entrada del televisor.

1. Pulse el botón MENU para ver el menú.

Pulse los botones▲ o ▼ para seleccionar “Entrada” y, a continuación, pulse el botón ENTER .

2. Pulse de nuevo el botón ENTER para seleccionar “Fuentes”.

Cuando no hay ningún dispositivo externo conectado al equipo, sólo están activas las opciones “TV”, “Ext.1 ”, “Ext.2” en “Fuentes”. Las fuentes “AV”, “S-Vídeo”, “Componente”, “PC”, “HDMI1”, “HDMI2”,”HDMI3”, sólo están activas cuando están conectadas al equipo.

3. Seleccione el dispositivo necesario pulsando los botones o .

Pulse el botón ENTER . Pulse el botón SOURCE del mando a distancia para cambiar entre las fuentes disponibles. El modo TV se puede seleccionar pulsando el botón TV, los botones numéricos (0~9) y el botón P </> del mando a distancia. También puede ver el modo HDMI pulsando el botón HDMI del mando a distancia. Edición de los nombres de fuentes de entrada Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada.

1. Pulse el botón MENU para ver el menú.

Pulse los botones o para seleccionar “Entrada” y, a continuación, pulse el botón ENTER .

2. Pulse los botones o para seleccionar “Editar nombre” y, a

continuación, pulse el botón ENTER .

3. Pulse los botones o para seleccionar el dispositivo que

desee editar. Pulse el botón ENTER .

4. Pulse los botones o para seleccionar el dispositivo

deseado. Pulse el botón ENTER .

5. Pulse el botón EXIT para salir.

Cuando se conecta un ordenador con una resolución 1920 x 1080 @ 60 Hz al puerto HDMI IN 2, se debe congurar el modo “HDMI2” como “PC” en “Editar nombre” en el modo “Entrada”.

BN68-01410A-00Spa-0220.indd 27 2008-02-21 1:31:39Español - 28 ConguracióndelsoftwaredelPC(basadoenWindowsXP) AcontinuaciónsemuestralaconguracióndevisualizacióndeWindowspara un ordenador típico. Probablemente la pantalla real de su PC sea distinta; dependerádelaversiónconcretadeWindowsydelatarjetadevídeoque tenga. Aunque las pantallas reales tengan un aspecto diferente, se aplicarán los mismos ajustes básicos y la misma información en la mayoría de los casos. (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)

1. Primero, haga clic en “Panel de control” en el menú Inicio de Windows.

2. Cuando aparezca la ventana del panel de control, haga clic en “Apariencia y

temas” y aparecerá un cuadro de diálogo.

Cuando aparezca la ventana del panel de control, haga clic en “Pantalla” y aparecerá un cuadro de diálogo.

4. Desplácese a la cha “Conguración” del cuadro de diálogo.

Conguración correcta del tamaño (resolución): Óptima 1920 x 1080. Si existe una opción de frecuencia vertical en el cuadro de diálogo de conguración de la pantalla, el valor correcto es “60” o “60 Hz”. Si no, haga clic en “Aceptar” y salga del cuadro de diálogo. Modos de visualización Tanto la posición en la pantalla como el tamaño varían dependiendo del tipo de monitor del PC y de su resolución. Se recomiendan las resoluciones de la tabla. D-Sub Entrada Modo ResoluciónHorizontalFrecuencia (kHz)VerticalFrecuencia (Hz)Reloj de píxelesFrecuencia (MHz)Polaridad de sincronización (H/V) IBM 640 x 350 720 x 400 31,469 31,469 70,086 70,087 25,175 28,322

CEA 1920 x 1080p 67,500 60,000 148,500 + / + Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI IN 2. No se admite el modo entrelazado. El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar. Los modos Independiente y Compuesto no se admiten. SOG no se admite. Un cable VGA demasiado largo o de mala calidad puede provocar que se vea la imagen con ruido en los modos de resolución alta (1920 x 1080 o 1600 x 1200).

BN68-01410A-00Spa-0220.indd 28 2008-02-21 1:31:39Español - 29 Ajuste del televisor con el ordenador Pulse el botón SOURCE para seleccionar el modo PC.

1. Pulse el botón MENU para ver el menú.

Pulse el botónPulse el botón ENTER para seleccionar "Imagen". "Imagen".

2. Seleccione la opción adecuada pulsando los botones ▲ o ▼ y,

a continuación, pulse el botón ENTER .

3. Cuando esté satisfecho con los ajustes, pulse el botón

4. Pulse el botón EXIT para salir.

Ajuste automático Esta función permite que la pantalla de PC del equipo se ajuste automáticamente a la señal de vídeo del PC. Los valores fino, grueso y posición se ajustan automáticamente. Configuración sencilla

1. Pulse el botón TOOLS del mando a distancia.

2. Pulse el botón ▲ o ▼ para seleccionar “Ajuste automático”

y, a continuación, pulse el botón ENTER . Pantalla: Grueso/Fino El objetivo del ajuste de la calidad de imagen es eliminar o reducir las interferencias. Si el ruido no se elimina mediante la sintonización fina, ajuste la frecuencia lo mejor que pueda (gruesa) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla. Pulse los botones ▲ o ▼ para seleccionar “Grueso” o “Fino” y pulse el botón ENTER . Pulse los botones ◄ o ► para ajustar la calidad de la pantalla. Pulse el botón ENTER . Posición Ajuste la posición de la pantalla del PC si no se acopla a la pantalla del TV. Pulse los botones ▲ o ▼ para ajustar la posición vertical. Pulse los botones ◄ o ► para ajustar la posición horizontal. Pulse el botón ENTER . Restablecer imagen Puede recuperar todos los ajustes de imagen predeterminados de fábrica.

Autoajuste en procesoEspere por favor PantallaGrueso 50Fino 93Posición Restablecer imagen Mover Entrar ImagenModo : Estándar Luz de fondo 7Contraste 95Brillo 45Nitidez 50 Ajuste automático Pantalla Configuración detallada sMás

Mover Entrar Volver HerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido : PersonalTemp. de desc. : DesactivadoSRS TS XT : DesactivadoAhorro energía : Desactivado PIP Ajuste automático Mover Entrar Salir Posición Mover Entrar Volver

PantallaGrueso 50Fino 93Position Restablecer imagen Mover Entrar Volver BN68-01410A-00Spa-0220.indd 29 2008-02-21 1:31:40Español - 30 Utilización de la función WISELINK Esta función le permite ver fotografías (JPEG) y escuchar archivos de audio (MP3) almacenados en un dispositivo de clase de almacenamiento masivo (MSC) USB. Pulse el botón POWER del mando a distancia o del equipo. Conecte un dispositivo USB que contenga archivos JPEG y/o MP3 al conector WISELINK (conector USB) del lateral del televisor. Si accede al modo WISELINK sin ningún dispositivo USB conectado, aparecerá el mensaje "There is no device connected" (No hay ningún dispositivo conectado). En este caso, inserte el dispositivo USB, salga de la pantalla pulsando el botón W.LINK del mando a distancia, y vuelva a acceder a la pantalla de WISELINK. Para los nombres de carpeta o de archivo (fotografías, música) sólo deben utilizarse caracteres alfanuméricos. El sistema de archivos compatible es FAT16/32 (no se admite el sistema de archivos NTFS) Puede que determinados tipos de cámaras digitales y dispositivos de audio USB no sean compatibles con este televisor. Wiselink sólo admite dispositivos Clase de almacenamiento masivo (MSC) USB. MSC es un dispositivo sólo de transporte de almacenamiento masivo. Ejemplos de dispositivos MSC son unidades de memoria y lectores de tarjetas flash (no son compatibles los discos duros USB ni los HUB). Realice una copia de seguridad de los archivos antes de conectar al dispositivo al televisor, a fin de evitar daños y pérdida de datos. SAMSUNG no se responsabiliza de ningún tipo de daño o pérdida de archivo de datos. Conectar directamente al puerto USB del televisor. Si está utilizando un cable de conexión independiente, puede que se produzca un problema de compatibilidad USB. Sólo se admiten archivos en formato MP3 y JPEG. El formato mp3 Wiselink sólo admite archivos de música con una frecuencia de muestreo alta (32 kHz, 44,1 kHz o 48 kHz). Se recomienda utilizar el formato JPEG secuencial. El JPEG utiliza gran cantidad de memoria y la decodificación podría no realizarse correctamente. No desconecte el dispositivo USB mientras esté “cargando”. MTP (Protocolo de transferencia de recursos) no se admite. El tiempo de reproducción de un archivo mp3 podría aparecer como "00:00:00" si no se encuentra la información de tiempo de reproducción al principio del archivo. Cuanto mayor sea la resolución de la imagen, más tiempo necesitará para aparecer en pantalla. La lista Foto o Música muestra hasta 300 carpetas o archivos. Según el tamaño del archivo, el proceso de carga puede requerir cierto tiempo. Panel lateral del TV Unidad USB BN68-01410A-00Spa-0220.indd 30 2008-02-21 1:31:40Español - 31 Utilización del menú WISELINK

1. Pulse el botón MENU. Pulse el botón ▲ o ▼ para seleccionar

"Entrada", a continuación, pulse el botón ENTER

2. Pulse el botón ▲ o ▼ para seleccionar "WISELINK" y, a

continuación, pulse el botón ENTER

3. Pulse el botón ▲ o ▼ para seleccionar el dispositivo de

memoria USB correspondiente y, a continuación, pulse el botón ENTER

El menú "WISELINK" varía en función del dispositivo de memoria USB que se encuentre conectado al televisor. Algunos dispositivos quizás no se admitan por problemas de compatibilidad.

4. Pulse el botón ◄ o ► para desplazarse hasta un icono y, a

continuación, pulse el botón ENTER

Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia. Pulse el botónPulse el botón W.LINK en el mando a distancia para visualizar el menú WISELINK. Utilización del botón del mando a distancia en el menú WISELINK Botón Operaciones ▲/ ▼/ ◄/ ► Mover el cursor y seleccionar un elemento. ENTER Seleccionar el elemento que se encuentra seleccionado actualmente. Reproducir una presentación o un archivo MP3. Hacer una pausa en una presentación o un archivo MP3. RETURN Volver al menú anterior. INFO Ejecutar diversas funciones en el menú Photo y Music. Detener la presentación de diapositivas o archivo MP3 actual. Página arriba o abajo (elemento de lista de archivos) EXIT Detener la función actual y volver al menú de nivel superior anterior.

Mover Entrar Salir SUM STORAGE DEVICESTORAGE DEVICESTORAGE DEVICESTORAGE DEVICEMover Entrar Volver SUM 861MB/994MBFree Photo Foto MúsicaConguraciónEntradaFuentes : TV Editar nombre Anynet+ (HDMI-CEC)WISELINK Mover Entrar Volver BN68-01410A-00Spa-0220.indd 31 2008-02-21 1:31:53Español - 32 Utilización de la lista PHOTO (JPEG) Este menú muestra los archivos y carpetas JPEG almacenados en un dispositivo de memoria USB.

1. Complete los pasos 1-3 de la sección "Utilización del menú

WISELINK". (consulte la página 31)

2. Pulse el botón ◄ o ► para desplazarse hasta "Foto" y, a

continuación, pulse el botón ENTER . Se mostrará la información del archivo guardado como archivo o como carpeta.

3. Pulse los botones ▲, ▼, ◄ y ► para seleccionar un archivo.

Al pulsar el botón ENTER sobre el icono de una fotografía aparecerá la fotografía actualmente seleccionada a pantalla completa.

• Al pulsar el botón ENTER sobre un icono de carpeta aparecerán los archivos JPEG que incluye dicha carpeta. Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia. Al desplazarse a una fotografía, la carga del archivo podría tardar unos segundos. En este punto, aparecerá el icono Cargando... en laen la parte superior izquierda de la pantalla. Mostrar archivos JPEG como miniaturas lleva cierto tiempo. Este menú muestra sólo archivos con extensión jpg. No se mostrarán archivos en otros formatos, como por ejemplo bmp o tiff. Los archivos aparecerán en una página. En cada página aparecerán 15 miniaturas. La numeración de las miniaturas se realiza de izquierda a derecha y de arriba a abajo, del 1 al 15. Puede que determinados tipos de cámaras digitales y dispositivos de audio USB no sean compatibles con este televisor. En primer lugar se muestran las carpetas, seguidas de todos los archivos JPEG de la carpeta actual. Las carpetas y los archivos JPEG se ordenan en orden alfabético. Si se muestra la fotografía a pantalla completa, podrá acercar y alejar o rotar la fotografía en la pantalla. Durante la visualización a pantalla completa, el botón ◄ o ► le permitirá ver otra imagen de la misma carpeta. Pulse el botón cuando esté seleccionado un icono de foto para iniciar una presentación. Las fotografías sin información EXIF podrían no aparecer como imágenes en miniatura en la lista de fotografías, en función de la calidad y la resolución de la imagen. Visualización de una presentación de diapositivas

4. Pulse el botón INFO para visualizar la opción ("Iniciar visionado

automático", "Seleccionar todos").

5. Pulse el botón ▲ o ▼ para seleccionar "Iniciar visionado

automático" y, a continuación, pulse el botón ENTER

Durante la presentación de diapositivas los archivos se muestran en orden, a partir del archivo que se esté mostrando actualmente. Los archivos MP3 podrán reproducirse de forma automática durante la presentación de diapositivas si la opción “Música de fondo” está establecida en Activado. Para habilitar esta función, los archivos MP3 y otros archivos de fotografía deben estar situados en la misma carpeta del dispositivo de memoria USB.

6. Pulse el botón INFO durante la presentación de diapositivas para

establecer las siguientes opciones ("Velocidad de secuencia", "Música de fondo", "Cong. música fondo", "Lista"). Pulse el botón ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón ENTER

• Tras establecer la opción, pulse el botón ENTER para efectuar un cambio.

Selecc. Mover Entrar INFO Opción Volver Photo 1/10 Página 580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Iniciar visionado automático Seleccionar todos INFO SalirVelocidad de secuencia Nomal ► Música de fondo Activado ► Cong.músicafondoLista INFO Salir BN68-01410A-00Spa-0220.indd 32 2008-02-21 1:32:04Español - 33 Utilización del menú durante una presentación de diapositivas Velocidad de secuencia: Seleccione esta opción para controlar la velocidad de la presentación de diapositivas. Pulse el botón ▲ o ▼ para Pulse el botón ▲ o ▼ paraPulse el botón ▲ o ▼ para seleccionar la opción necesaria (“Rápida”, “Normal”, “Lenta”) y, a continuación, pulse el botón ENTER

Música de fondo: Seleccione si desea reproducir un archivo MP3 durante una presentación de diapositivas. Pulse el botón ▲ o ▼ para seleccionar la opción que desee ("Desactivado", "Activado") y, a continuación, pulse el botón ENTER

Cong.músicafondo: Mientras la reproducción de diapositivas está en curso, se mostrarán los archivos y carpetas MP3 que se encuentren en el mismo directorio. Seleccione una carpeta con el botón ▲ o ▼ y pulse el botón ENTER . Se resaltará la carpeta seleccionada. Pulse el botón RETURN de nuevo para volver a la pantalla de la presentación de diapositivas. Se reproducirá la música de fondo seleccionada. Si desactiva la música de fondo ésta no se reproducirá, incluso habiendo congurado los ajustes de “Cong. música fondo”. Lista: La información de archivo se muestra como carpeta o como archivo JPEG. Para salir del modo WISELINK, pulse el botón Para salir del modo WISELINK, pulse el botónPara salir del modo WISELINK, pulse el botón W.LINK del mando a distancia. Al seleccionar un archivo de fotografía, se muestra en el lateral izquierdo de la pantalla del televisor la información del archivo de fotografía. Esta información contiene la resolución, la fecha de modicación y el orden del archivo dentro del directorio actual (por ejemplo, 10 de 15).

Seleccionar Mover Entrar INFO Opción VolverPhoto1/10 Página580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Photo 580*440 47KB Jun 1,2008 3/23 Resolución Orden del archivo en el directorio Fecha de modificación Tamaño del archivo : icono de carpeta : icono de fotografía : acceder al icono de etapa de acceder al icono de etapa deacceder al icono de etapa de carpeta anterior Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13

Seleccionar Mover Entrar INFO Opción VolverPhoto1/10 Página580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM RápidaNormalLentaVelocidad de secuencia NomalMúsica de fondo Activado ►Cong.músicafondoLista INFO SalirDesactivadoActivadoVelocidad de secuencia Nomal ►Música de fondo ActivadoCong.músicafondoLista INFO Salir Upper Folder 01-001 02-002 03-003 04-004 05-005 Seleccionar Mover Entrar Volver ◄◄1/1Página►► Config. música fondo Elija archivos para música de fondo. BN68-01410A-00Spa-0220.indd 33 2008-02-21 1:32:06Español - 34 Utilización del menú Option

1. Complete los pasos 1-3 de la sección "Utilización del menúComplete los pasos 1-3 de la sección "Utilización del menú

WISELINK". (consulte la página 31)

2. Pulse el botón ◄ o ► para desplazarse hastaPulse el botón ◄ o ► para desplazarse hasta "Foto" y, a

continuación, pulse el botón ENTER . Se mostrará la información del archivo guardado como archivo o como carpeta. 3. Pulse el botón ▲, ▼, ◄ y ► para seleccionar un archivo y, aPulse el botón ▲, ▼, ◄ y ► para seleccionar un archivo y, a continuación, pulse el botón ENTER . Al pulsar el botón sobre la miniatura de una fotografía se mostrará la fotografía a pantalla completa. 4. Pulse el botónPulse el botón INFO para visualizar la opción ("Iniciar visionado automático", "Zoom", "Girar", "Lista") Zoom:

• Pulse el botón ▲ o ▼ para seleccionar "Zoom" y, a continuación, pulse el botón ENTER

• Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER . (X1, X2, X4). Para desplazarse por una foto ampliada arriba, abajo, izquierda y derecha, pulse el botón INFO para salir del menú y a continuación pulse los botones ▲, ▼, ◄ y ►. Cuando está seleccionada la opción “Zoom”, se desactivan las opciones “Iniciar visionado automático” o “Girar”. "x1" : restaurar la fotografía a su tamaño original. "x2" : acercar la fotografía para doblar el tamaño. "x4" : acercar la fotografía para cuatriplicar el tamaño.

: mover la fotografía ampliada hacia arriba/abajo/derecha/izquierda. Girar: Pulse el botón ▲ o ▼ para seleccionar "Girar" y, a continuación, pulse el botón ENTER

Seleccione la opción adecuada pulsando los botones ▲ o ▼ y, a continuación, pulse el botón ENTER .(0°, 90°, 180°, 270°). No se guardará el archivo girado. Cuando está seleccionada la opción “Girar”, se desactivan las opciones “Iniciar visionado automático” o “Zoom”. "0°" : rota la fotografía a su posición original "90°" : rota la fotografía 90 gados "180°" : rota la fotografía 180 gados "270°" : rota la fotografía 270 gados

Girar 0 ► Lista INFO Salir BN68-01410A-00Spa-0220.indd 34 2008-02-21 1:32:07Español - 35 Utilización de la lista de archivos MP3 Este menú muestra los archivos MP3 que se encuentran almacenados en el dispositivo de memoria USB.

1. Complete los pasos 1-3 de la sección "Utilización del menú

WISELINK". (consulte la página 31)

2. Pulse el botón ◄ o ► para desplazarse aPulse el botón ◄ o ► para desplazarse a "Música" y, a

continuación, pulse el botón ENTER . Se mostrará la información del archivo guardado como archivo o como carpeta.

3. Pulse el botón ▲ o ▼ para desplazarse hasta un icono y, aPulse el botón ▲ o ▼ para desplazarse hasta un icono y, a

continuación, pulse el botón ENTER

Si pulsa el botón ENTER sobre el icono de nota musical, comenzará la reproducción del archivo de música de forma automática. Al pulsar el botón ENTER sobre un icono de carpeta el dispositivo mostrará los archivos de música que incluye la carpeta. Para seleccionar un archivo en la página siguiente, pulse el botón o para desplazarse hasta la página siguiente. 4. Para seleccionar todos los archivos o un archivo, pulse el botónPara seleccionar todos los archivos o un archivo, pulse el botón INFO para visualizar los menús de Music. Pulse el botón ENTER para seleccionar "Reproducir", "Repetir música" o "Seleccionar todos". Para salir del modo WISELINK, pulse el botón W.LINK del mandodel mando a distancia. Utilización del menú Option Reproducir: Seleccione esta opción para reproducir archivos MP3. Para hacer una pausa en el archivo, pulse el botón mientras reproduce un archivo MP3. Pulse el botón para salir del modo Play.para salir del modo Play. Este menú sólo muestra archivos con la extensión .mp3. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en el mismo dispositivo USB. El archivo seleccionado aparecerá en la parte superior, con su tiempo de reproducción. Para ajustar el volumen de la música, pulse el botón VOL + oo VOL - en el mando a distancia. Para silenciar el sonido, pulse el botón MUTE en el mando a distancia. Repetir música: Seleccione esta opción para reproducir de forma continuada los archivos de la carpeta actual. Puede seleccionar Activado u Desactivado. Icono de información de función de música : cuando se están reproduciendo todos los archivos de música. : cuando se están reproduciendo todos los archivos de música.

: al pulsar el botón / en el mando a distancia durante la reproducción de música. : al pulsar el botón en el mando a distancia cuando la reproducción de música está detenida.

Seleccionar todos INFO Salir BN68-01410A-00Spa-0220.indd 35 2008-02-21 1:32:26Español - 36 UtilizacióndelmenúConguración Setup muestra la conguración de usuario del menú WISELINK.

1. Complete los pasos 1-3 de la sección "Utilización del menú WISELINK". (consulte la página 31)

2. Pulse el botón ◄ o ► para desplazarse hasta "Conguración" y, a continuación, pulse el botón

3. Pulse el botón ▲ o ▼ para seleccionar el elemento que desee y, a continuación, pulse el botón

ENTER . (“Velocidad de secuencia", "Música de fondo", "Cong. música fondo", “Repetir música”, "Salvapantallas")

4. Pulse el botón ▲ o ▼ para seleccionar la opción y, a continuación, pulse el botón

ENTER . Para salir del modo WISELINK, pulse el botón W.LINK del mando a distancia. Velocidad de secuencia: Seleccione esta opción para controlar la velocidad de la presentación de diapositivas. Podrá seleccionar entre "Rápida", "Normal" o "Lenta". Música de fondo : Seleccione esta opción para activar o desactivar la reproducción de un archivo MP3 durante una presentación de diapositivas. Es posible seleccionar Music " Desactivado" o Music "Activado". Config. música fondo: Durante la reproducción de una presentación de diapositivas, utilice "Cong. música fondo" para seleccionar un archivo de música y escucharlo. Seleccione un archivo MP3 como música de fondo. Repetir música: Se selecciona para determinar si se desea repetir la reproducción de la música cuando se han reproducido todos los archivos MP3 de esta carpeta. Salvapantallas: Seleccione esta opción para establecer el tiempo de espera de aparición del protector de pantalla. El protector de pantalla aparecerá cuando no se pulse ningún botón durante 1, 5 o 10 minutos. Upper Folder01-00102-00203-00304-00405-005 Selecc. Mover Entrar Volver◄◄1/1Página►►Config. música fondo Elija archivos para música de fondo. Mover Entrar Volver Setup Velocidad de secuencia Rápida Música de fondo Activado ►Config. música fondo Repetir música Desactivado ►Salvapantallas 1min. ►RápidaNormalLentaVelocidad de secuencia Normal ►Música de fondo Activado Config. música fondo Repetir música Desactivado ►Salvapantallas 1min. ► Mover Entrar VolverDesactivadoActivado Setup Velocidad de secuencia Normal ►Música de fondo Activado ►Config. música fondo Repetir música Desactivado Salvapantallas 5 min ► Mover Entrar VolverDesactivadoActivado Setup Velocidad de secuencia Normal ►Música de fondo Activado ►Config. música fondo Repetir música Desactivado ►Salvapantallas 5 min Mover Entrar Volver1min.5min.10min. Setup BN68-01410A-00Spa-0220.indd 36 2008-02-21 1:32:44Español - 37 Conexión de dispositivos Anynet

El sistema Anynet+ sólo admite dispositivos de AV compatibles con Anynet+. Compruebe si el dispositivo de AV que va a conectar al televisor lleva la marca Anynet+. Para conectar directamente al televisor Conecte las tomas [HDMI 1], [HDMI 2] o [HDMI 3] del televisor y la toma HDMI OUT del dispositivo Anynet+ correspondiente mediante el cable HDMI. Para conectar al sistema de cine en casa

Conecte las tomas [HDMI 1], [HDMI 2] o [HDMI 3] del televisor y la toma HDMI OUT del dispositivo Anynet+ correspondiente mediante el cable HDMI.

2. Conecte la toma HDMI

IN del sistema cine en casa y la toma HDMI OUT del dispositivo Anynet+ correspondiente mediante el cable HDMI. Conecte sólo un receptor. Puede conectar un dispositivo Anynet+ mediante el cable HDMI 1.3. Algunos cables HDMI pueden no admitir las funciones Anynet+. Anynet+ funciona cuando el dispositivo de AV que admite Anynet+ se encuentra en estado de espera o de encendido. Anynet+ admite hasta 8 dispositivos de AV en total.

¿Qué es Anynet Anynet+ es un sistema de red de AV que proporciona a los usuarios una sencilla interfaz AV mediante el control de los dispositivos de AV conectados a través del menú Anynet+ cuando se han conectado dispositivos de AV de Samsung Electronics. SER

Parámetros para usar las funciones Anynet+. Uso de la función Anynet+

1. Pulse el botón TOOLS. Pulse el botón

ENTER para seleccionar “Anynet+ (HDMI-CEC)”. Pulse los botones ▲ o ▼ para seleccionar “Configuración” y, a continuación, pulse el botón ENTER

ENTER para seleccionar “Anynet+ (HDMI- CEC)” y, a continuación, pulse el botón ENTER

3. Pulse los botones ▲ o ▼ para seleccionar “Act.” y, a

continuación, pulse el botón ENTER

La función “Anynet+ (HDMI-CEC)” está activada. Si selecciona “Des.”, “Anynet+ (HDMI-CEC)” se desactiva. Cuando la función “Anynet+ (HDMI-CEC)” está desactivada, todas las operaciones relacionadas con Anynet+ se desactivan. Apagado automático de un dispositivo Anynet+ cuando el televisor está apagado

1. Pulse los botones ▲ o ▼ para seleccionar “Apagado

automático”, a continuación pulse el botón ENTER

2. Pulse los botones ▲ o ▼ para seleccionar “Sí” y, a

continuación, el botón ENTER

La función Desact. auto. se activa. Si selecciona “No” se cancela la función de apagado automático. Pulse el botón EXIT para salir. Para usar la función Anynet+, el valor Seleccionar dispositivo del mando a distancia debe ajustarse en TV. Si establece “Apagado automático” en “No”, los dispositivos externos conectados también se desactivan cuando se apaga el televisor. Sin embargo, si el dispositivo está grabando es posible que no se apague.

ConfiguraciónAnynet+ (HDMI-CEC) : DesactivadoApagado automático : DesactivadoBuscar dispositvos conectados Des. Act. Mover Entrar VolverConfiguraciónAnynet+ (HDMI-CEC) : ActivadoApagado automático : DesactivadoBuscar dispositvos conectados

Mover Entrar VolverVer la televisión Seleccionar dispositivo Grabar Menú en el dispositivo Funcionamiento disp. Receptor :Des. Configuración TV P9Mover EntrarVolverHerramientasAnynet+ (HDMI-CEC)Modo imagen : EstándarModo de Sonido : PersonalTemp. de desc. : DesactivadoSRS TS XT : DesactivadoAhorro energía : DesactivadoDual l-ll : MonoMover Entrar Salir BN68-01410A-00Spa-0220.indd 38 2008-02-21 1:32:46Español - 39 Búsqueda y cambio de dispositivos Anynet

1. Pulse el botón TOOLS.

Pulse el botón ENTER para seleccionar "Anynet+ (HDMI- CEC)".

2. Pulse los botones ▲ o ▼ para seleccionar "Seleccionar

dispositivo" y, a continuación, pulse el botón ENTER .

3. Pulse los botones ▲ o ▼ para seleccionar un dispositivo

concreto y pulse el botón ENTER . Se cambia al dispositivo seleccionado.

4. Si no encuentra el dispositivo que desea, pulse los botones

▲ o ▼ para seleccionar “Conguración” y pulse el botón ENTER .

5. Pulse los botones ▲ o ▼ para seleccionar "Buscar

dispositvos conectados " y, a continuación, pulse el botón ENTER . Aparece el mensaje “Configurando conexión Anynet+” Cuando finaliza la búsqueda de dispositivos, los dispositivos conectados aparecen en el menú Anynet+. El cambio a los dispositivos seleccionados puede tardar unos 2 minutos. No se puede cancelar la operación de cambio de dispositivo mientras ésta se está efectuando. El tiempo necesario para la búsqueda de dispositivos depende de la cantidad de dispositivos conectados. Cuando naliza la búsqueda de dispositivos, no se muestra el número de dispositivos encontrados. Aunque el televisor explora automáticamente los dispositivos cuando se enciende con el botón POWER, los dispositivos conectados cuando el televisor está encendido o en algunas circunstancias determinadas no aparecen en la lista de dispositivos. Por consiguiente, debe seleccionar el menú “Buscar dispositvos conectados” para buscar los dispositivos. Si ha seleccionado el modo de entrada externa pulsando el botón SOURCE, no podrá usar la función Anynet+. Asegúrese de cambiar a un dispositivo Anynet+ mediante el botón TOOLS.

ConfiguraciónAnynet+ (HDMI-CEC) : Activado Apagado automático : Sí Buscar dispositvos conectados Mover Entrar VolverVer la televisión Seleccionar dispositivo Grabar Menú en el dispositivo Funcionamiento disp. Receptor :Des. Configuración TV P9Mover EntrarVolver BN68-01410A-00Spa-0220.indd 39 2008-02-21 1:32:46Español - 40 Menú Anynet+ El menú Anynet+ cambia según el tipo y el estado de los dispositivos Anynet+ conectados al televisor. Menú Anynet+ Descripción Ver la televisión Cambia de Anynet+ al modo de emisión de TV. Seleccionar dispositivo El televisor está conectado al dispositivo correspondiente. Grabar Comienza una grabación. (Este menú sólo funciona con dispositivos que admiten grabación.) Menú en el dispositivo Muestra el menú del dispositivo conectado. Ejemplo: Cuando hay un grabador de DVD conectado, aparece el menú de títulos del grabador de DVD. Funcionamiento disp. Muestra el menú de control de reproducción del dispositivo conectado. Ejemplo: Cuando hay un grabador de DVD conectado, aparece el menú de control de reproducción del grabador de DVD. Receptor La salida de sonido se efectúa a través del receptor. Configuración Permite ajustar el entorno de uso de Anynet+. Botones del mando a distancia del televisor disponibles en el modo Anynet+ Tipo de dispositivo Estado de funcionamiento Botones disponibles Dispositivo Anynet+ Después de cambiar al dispositivo, cuando el menú de éste aparece en la pantalla. Botones numéricos Botones ▲/▼/◄/►/ENTER Botones de colores Botón EXIT Después de cambiar al dispositivo, mientras se reproduce un archivo (Búsqueda atrás) (Búsqueda adelante) (Stop)/ (Reproducir) (Pausa) Dispositivo con sintonizador incorporado Después de cambiar al dispositivo, mientras se ve un programa de TV Botones P

Dispositivo de audio Cuando Receptor está activado Botones VOL

Botón MUTE La función Anynet+ sólo funciona cuando el mando a distancia está ajustado en TV. El botón funciona sólo cuando la grabación es posible. Los dispositivos Anynet+ no se pueden controlar con los botones del TV. Los dispositivos Anynet+ sólo se pueden controlar mediante el mando a distancia del televisor. El mando a distancia del televisor puede no funcionar en determinadas circunstancias. En ese caso, vuelva a seleccionar el dispositivo Anynet+. Las funciones de Anynet+ no están operativas en los productos de otros fabricantes. En el modo Anynet+, los botones de colores puede que no funcionen correctamente. El funcionamiento de , puede variar según el dispositivo.

BN68-01410A-00Spa-0220.indd 40 2008-02-21 1:32:46Español - 41 Escucha a través de un receptor Se puede escuchar sonido a través de un receptor en lugar de hacerlo mediante el altavoz del TV.

1. Pulse el botón TOOLS. Pulse el botón

ENTER para seleccionar “Anynet+ (HDMI-CEC)”. Pulse los botones ▲ o ▼ para seleccionar “Receptor” y, a continuación, pulse el botón ENTER

2. Pulse los botones ◄ o ► para seleccionar “Act.” y, a

continuación, pulse el botón ENTER

Ahora podrá escuchar el sonido a través del receptor.

3. Pulse el botón EXIT para salir.

Cuando el receptor está establecido en Activado, es posible escuchar el sonido del TV a través del receptor de 2 canales. Si el receptor es exclusicamente para el sistema de cine en casa (que sólo admite audio), puede que no aparezca en la lista de dispositivos. En caso de que el contenido presente algún problema de copyright, es posible que no se escuche correctamente a través del receptor. Si hay una interrupción en la alimentación del televisor con la opción “Receptor” congurada en “Act.” (por desconectar el cable de alimentación o por un fallo de corriente), puede que “Altavoz de TV” esté establecido como “Desactivado.” al volver a encender el televisor. (Consulte la página 22.)

Grabación El grabador permite efectuar una grabación de un programa de televisión. Pulse el botón . Comienza la grabación. (Sólo cuando está conectado el dispositivo de grabación Anynet+ activado.) El programa de TV actual se graba en el estado Ver TV. Si está viendo un vídeo desde otro dispositivo, se graba el vídeo de éste. También se pueden grabar las transmisiones de la fuente seleccionando Record después de pulsar el botón TOOLS. Antes de grabar, compruebe si la toma de antena está conectada correctamente al dispositivo de grabación. Para conectar la antena al dispositivo de grabación, consulte el manual del usuario del dispositivo.

Ver la televisión Seleccionar dispositivo Grabar Menú en el dispositivo Funcionamiento disp. Receptor :Des. Configuración TV P9Mover EntrarVolver BN68-01410A-00Spa-0220.indd 41 2008-02-21 1:32:47Español - 42 Compruebe estos puntos antes de solicitar servicio técnico Síntoma Solución Anynet+ no funciona. ■ Compruebe si el dispositivo es un dispositivo Anynet+. El sistema Anynet+ sólo admite dispositivos Anynet+. ■ Conecte sólo un receptor. ■ Compruebe si el cable de alimentación de Anynet+ está debidamente conectado. ■ Compruebe las conexiones de los cables de Video/Audio/HDMI 1.3 del dispositivo Anynet+. ■ Compruebe si Anynet+ (HDMI-CEC) está establecido en Act. en el menú de configuración de Anynet+. ■ Compruebe si el mando a distancia del televisor está en modo TV. ■ Compruebe si es un mando a distancia exclusivo para Anynet+. ■ Anynet+ no funciona en algunas situaciones (Búsqueda de canales, funcionamiento de WISELINK, Plug & Play, etc.) ■ Cuando se conecta o se desconecta el cable HDMI 1.3 se han de buscar de nuevo los dispositivos o reiniciar el televisor. ■ Compruebe si la función Anynet+ del dispositivo Anynet+ está activada. Deseo iniciar Anynet+. ■ Compruebe si el dispositivo Anynet+ está debidamente conectado al TV y si la opción Anynet+ (HDMI-CEC) del menú Configuración está establecida en Activado. ■ Pulse el botón TV del mando a distancia del televisor para cambiar a TV. A continuación pulse el botón TOOLS para visualizar el menú Anynet+ y seleccione el menú que desee. Deseo salir de Anynet+. ■ Seleccione Ver la televisión en el menú Anynet+. ■ Pulse el botón SOURCE del mando a distancia del televisor y seleccione un dispositivo que no sea Anynet+. ■ Pulse P / , CH LIST, PRE-CH para cambiar al modo TV. (Tenga en cuenta que el botón de canal sólo funciona cuando no hay ningún dispositivo Anynet+ con sintonizador incorporado conectado.) En la pantalla aparece el mensaje Conectando a un dispositivo Anynet+... ■ El mando a distancia no se puede utilizar cuando se está configurando Anynet+ o cambiando a un modo de visualización. ■ Utilice el mando a distancia cuando haya terminado la configuración de Anynet+ o el cambio al modo de visualización. El dispositivo Anynet+ no funciona. No se puede usar la función de reproducción mientras se efectúa una conexión Plug & Play. El dispositivo conectado no se muestra. ■ Compruebe si el dispositivo admite las funciones Anynet+. ■ Compruebe si el cable HDMI 1.3 está debidamente conectado. ■ Compruebe si Anynet+ (HDMI-CEC) está establecido en Act. en el menú de configuración de Anynet+. ■ Vuelva a efectuar una búsqueda de dispositivos Anynet+. ■ Sólo puede conectar un dispositivo Anynet+ mediante el cable HDMI 1.3. Algunos cables HDMI pueden no admitir las funciones Anynet+. ■ Si se ha interrumpido por una situación anormal como la desconexión del cable HDMI 1.3 o el de alimentación, o por un fallo en la corriente eléctrica, deberá repetir la búsqueda del dispositivo. El programa de televisión no se puede grabar. Compruebe la conexión de la toma de antena del dispositivo de grabación. BN68-01410A-00Spa-0220.indd 42 2008-02-21 1:32:47Español - 43 Función de teletexto La mayoría de los canales de televisión proporcionan servicios de información escrita mediante el teletexto. La página de índice de dicho servicio proporciona información sobre el uso de éste. Asimismo, se pueden seleccionar diversas opciones mediante el mando a distancia para ajustar el servicio a las necesidades del usuario. Para que la información del teletexto se visualice correctamente, la recepción del canal debe ser estable. En caso contrario, puede perderse información o algunas páginas pueden no visualizarse.

Sale de la visualización de teletexto. 2 6 (índice) Se utiliza para mostrar la página de índice (contenido) en cualquier momento durante la visualización de teletexto. 3 8 (almacenar) Se utiliza para guardar las páginas del teletexto. 4 4 (tamaño) Se utiliza para mostrar caracteres de doble tamaño en la parte superior de la pantalla. Si desea mostrarlos también en la parte inferior, vuelva a pulsar el botón. Púlselo de nuevo para volver a la presentación normal. 5 5 (mostrar) Se usa para mostrar el texto oculto (respuestas a juegos, por ejemplo). Púlselo de nuevo para volver a la presentación normal. 6 / (activar teletexto/mezcla) Se utiliza para activar el modo de teletexto tras seleccionar el canal que proporciona el servicio. Pulse dos veces para superponer el teletexto a la pantalla de emisión actual. 7 0 (modo) Se utiliza para seleccionar el modo de teletexto (LIST/FLOF). Si lo pulsa en el modo LIST (lista), cambia al modo de guardar lista. En dicho modo se puede guardar la página de teletexto en la lista mediante el botón (almacenar)8. 8 1 (página secundaria) Se utiliza para mostrar la página secundaria disponible. 9 2 (avanzar página) Se utiliza para mostrar la siguiente página de teletexto. 0 3 (retroceder página) Se utiliza para mostrar la página anterior de teletexto. ! 9 (retener) Se utiliza para retener la presentación en una página determinada si ésta está enlazada con varias páginas secundarias que se muestran automáticamente. Para reanudar la presentación vuelva a pulsar el botón. @ 7 (cancelar) Se utiliza para visualizar la emisión cuando se busca una página. # Botones de colores (rojo/verde/amarillo/azul) Si emisora utiliza el sistema FASTEXT, los distintos temas cubiertos en una página de teletexto se codificarán en color y podrá seleccionarlos pulsando los botones de color. Pulse el correspondiente al tema deseado. La página muestra otra información con código de color que se puede seleccionar de la misma forma. Pulse el botón del color correspondiente para ver la página anterior o la siguiente. Puede cambiar páginas de teletexto pulsando los botones numéricos del mando a distancia.

BN68-01410A-00Spa-0220.indd 43 2008-02-21 1:32:47Español - 44 Las páginas de teletexto se organizan en seis categorías: Parte Contenido

Número de página seleccionado. Identidad del canal. Número de página actual o indicaciones de la búsqueda. Fecha y hora. Texto. Información de estado. Información FASTEXT. La información de teletexto se suele dividir en varias páginas que aparecen en secuencia y a las que se puede acceder: Introduciendo el número de página. Seleccionando un título de la lista. Seleccionando un encabezado de color (sistema FASTEXT). Para salir de la visualización de teletexto, pulse el botón TV.

BN68-01410A-00Spa-0220.indd 44 2008-02-21 1:32:47Español - 45 Montaje mural automático (se vende por separado) Una vez instalado el montaje mural automático, la posición del televisor se puede ajustar fácilmente. Acceso al menú

1. Pulse los botones ▲, ▼, ◄ o ► del mando a distancia.

Se muestra la pantalla del montaje mural automático. Si no se muestra la pantalla del montaje mural automático cuando se hace clic en un botón de dirección mientras se está viendo la televisión, se puede usar el menú para mostrar la pantalla.

• Pulse el botón MENU para ver el menú. Pulse los botones ▲ o ▼ para seleccionar “Configuración” y después pulse el botón ENTER .

• Pulse los botones ▲ o ▼ para seleccionar “Montaje mural” y pulse el botón ENTER . Memorización de la posición

2. Ajuste la posición deseada mediante los botones ▲,▼,◄,►.

Si pulsa un botón de echa sin que haya aparecido un OSD en la pantalla del televisor, aparece la pantalla de ajuste. Pulse el botón INFO para restaurar. Pulse los botones ◄ o ► para seleccionar “Sí” y, a continuación, pulse el botón ENTER . La posición se inicializa con la conguración predeterminada.

3. Pulse el botón azul. Pulse los botones ▲ y ▼ para seleccionar

un modo de guardar entre Posición 1, Posición 2 o Posición 3 en este orden para guardar la posición actual. Si no desea guardar la posición actual, pulse el botón RETURN. Cuando se selecciona un modo de guardar, no se pueden usar los botones de colores.

4. Pulse el botón ENTER para guardar.

Cuando se selecciona Position1, se muestra el mensaje “Posición actual guardada como Posición1.” .

5. Pulse el botón ENTER .

La posición guardada se muestra en la parte izquierda de la OSD.

ConfiguraciónPlug & Play Idioma : Español Hora Efecto de luz : Modo enc. act. Montaje mural Melodía : Desactivado Ocio : Desactivado Ahorro energía : Desactivado PIP Mover Entrar VolverGuardarSeleccione modo para guardar.Posición1Posición2Posición3 Ajustar Entrar Volver Montaje muralPosición1Ajustar Guardar Central INFO Posición 1 2 3 Panel posterior del TV Montaje mural automático Cable SERVICE (no suministrado) BN68-01410A-00Spa-0220.indd 45 2008-02-21 1:32:48Español - 46 Desplazamiento a la posición memorizada

1. Complete el paso 1 de “Acceso al menú”.

2. Pulse un botón de color (rojo, verde, amarillo) para mover el

montaje mural a la posición guardada. Se puede mover el montaje mural a una de las tres posiciones preconguradas con los botones rojo (posición 1), verde (posición 2) o amarillo (posición 3). Si después de usar una posición se ajusta ésta, la visualización de la posición desaparece. Para la instalación, consulte el manual de instalación proporcionado con el equipo de montaje mural. Para la instalación del producto, así como la instalación y movimiento del montaje en la pared, consulte a una empresa especializada en instalaciones. La instalación manual se debe usar al colocar el equipo de montaje en una pared. Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. El montaje mural automático no está operativo cuando Anynet+ y WISELINK están activos. Los modelos de 37, 40 y 46 pulgadas no son compatibles con el anterior modelo de montaje mural accionado eléctricamente (WMN5090A*).

Montaje muralPosición1Ajustar Guardar Central INFO Posición 1 2 3 Utilización del bloqueo Kensington antirrobo (según el modelo) ElbloqueoKensingtonesundispositivoqueseutilizaparajarfísicamenteelsistemacuando se utiliza en un sitio público. El aspecto y el método de bloqueo pueden ser diferentes a los que se muestran en la ilustración según el fabricante. Consulte el manual que acompaña al bloqueo Kensington para utilizarlo correctamente. El dispositivo de bloqueo debe adquirirse por separado.

1. Inserte el dispositivo de bloqueo en la ranura

Kensington en el televisor LCD (Figura 1) y gírelo en la dirección de bloqueo (Figura 2).

2. Conecte el cable de bloqueo Kensington.

3. Fije el bloqueo Kensington a la mesa o a un objeto

estático pesado. La ubicación del Bloqueo Kensington puede variar según los modelos.

Cable Figura 2 Figura 1 <Opcional> BN68-01410A-00Spa-0220.indd 46 2008-02-21 1:32:49Español - 47 Solución de problemas: Antes de ponerse en contacto con el personal del servicio técnico No hay imagen ni sonido. Compruebe que el cable de alimentación esté conectado a la red eléctrica. Compruebe que ha pulsado el botón del equipo. Compruebe los valores de contraste y brillo de la imagen. Compruebe el volumen.

Hay imagen pero no sonido. Compruebe el volumen. Compruebe si ha pulsado el botón de volumen MUTE del mando a distancia. Compruebe si “Altavoz de TV” está activado.

La pantalla está en blanco y el indicador de encendido parpadea constantemente. En el ordenador, compruebe los cables de señal y de alimentación. El televisor está usando su sistema de gestión de energía. Mueva el ratón del ordenador o pulse una tecla.

No aparece ninguna imagen o está en blanco y negro. Ajuste los valores de color. Compruebe que el sistema de emisión seleccionado es correcto.

Hay interferencias en el sonido o en la imagen. Trate de identicar el aparato eléctrico que está afectando al aparato y aléjelo. Enchufe el aparato en una toma de electricidad distinta.

Imagen borrosa o con nieve, sonido distorsionado. Compruebe la dirección, ubicación y conexiones de la antena. Esta interferencia suele ocurrir cuando se utilizan antenas interiores.

El mando a distancia no funciona correctamente. Sustituya las pilas del mando a distancia. Limpie el borde superior del mando a distancia (ventana de transmisión). Compruebe los terminales de las pilas.

Se muestra el mensaje “Comprobar el cable de señal”. Compruebe que el cable de señal se haya conectado rmemente al PC o a la fuente de vídeo. Compruebe que el PC o las fuentes de vídeo están encendidos.

En el modo PC, se muestra el mensaje “Modo no compatible”. Compruebe la resolución máxima y la frecuencia del adaptador de vídeo. Compare estos valores con los datos de los modos de visualización.

La imagen dañada aparece en la esquina de la pantalla. Si “Sólo exploración” está seleccionado en algún dispositivo externo, la imagen dañada puede aparecer en la esquina de la pantalla. Este síntoma se origina en los dispositivos externos, no en el televisor. Se muestra el mensaje “Restablece todos los ajustes predeterminados de fábrica”. Aparece cuando el botón EXIT se mantiene pulsado durante unos momentos. La configuración del producto se reinicia con los valores predeterminados. El panel LCD TFT consta de subpíxeles (6 220 800) que requieren tecnología sosticada para su fabricación. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no inuirán en el rendimiento del aparato. BN68-01410A-00Spa-0220.indd 47 2008-02-21 1:32:49Español - 48 Especicacionestécnicasymedioambientales Nombre del modelo LE32A550 LE37A550 LE40A550 Tamaño de pantalla (diagonal) 32 pulgada 37 pulgada 40 pulgada Resolución del PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Sonido Salida 10 W X 2 10 W X 2 10 W X 2 Dimensiones (An x Pr x Al) Cuerpo principal Con soporte 865 x 79 x 500 mm 865 x 220 x 561 mm 984 x 87 x 572 mm 984 x 240 x 637 mm 1058 x 91 x 608 mm 1058 X 240 X 672 mm Peso con soporte 14 kg 18 kg 19 kg Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad en almacenamiento

10 °C a 40 °C (50 °F a 104 °F) 10% a 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación Giro del soporte (izquierda/derecha) -20˚ ~ 20˚ Nombre del modelo LE46A550 LE52A550 Tamaño de pantalla (diagonal) 46 pulgada 52 pulgada Resolución del PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Sonido Salida 10 W X 2 10 W X 2 Dimensiones (An x Pr x Al) Cuerpo principal Con soporte 1186 x 111 x 686 mm 1186 X 260 X 749 mm 1330 x 120 x 779 mm 1330 X 291 X 842 mm Peso con soporte 27 kg 33 kg Consideraciones medioambi- entales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad en almacenamiento

10 °C a 40 °C (50 °F a 104 °F) 10% a 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación Giro del soporte (izquierda/derecha) -20˚ ~ 20˚ Nombre del modelo LE46A551 LE52A551 Tamaño de pantalla (diagonal) 46 pulgada 52 pulgada Resolución del PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Sonido Salida 10 W X 2 10 W X 2 Dimensiones (An x Pr x Al) Cuerpo principal Con soporte 1127 X 100 X 716 mm 1127 X 280 X 767 mm 1269 X 109 X 806 mm 1269 X 326 X 857 mm Peso con soporte 28 kg 32 kg Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad en almacenamiento

10 °C a 40 °C (50 °F a 104 °F) 10% a 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación Giro del soporte (izquierda/derecha) -20˚ ~ 20˚ Nombre del modelo LE46A552 LE52A552 Tamaño de pantalla (diagonal) 46 pulgada 52 pulgada Resolución del PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Sonido Salida 10 W X 2 10 W X 2 Dimensiones (An x Pr x Al) Cuerpo principal Con soporte 1127 X 100 X 700 mm 1127 X 280 X 767 mm 1269 X 109 X 791 mm 1269 X 326 X 857 mm Peso con soporte 28 kg 32 kg Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad en almacenamiento

10 °C a 40 °C (50 °F a 104 °F) 10% a 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación Giro del soporte (izquierda/derecha) -20˚ ~ 20˚ Nombre del modelo LE46A553 LE52A553 Tamaño de pantalla (diagonal) 46 pulgada 52 pulgada Resolución del PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Sonido Salida 10 W X 2 10 W X 2 Dimensiones (An x Pr x Al) Cuerpo principal Con soporte 1127 X 100 X 710 mm 1127 X 280 X 767 mm 1269 X 109 X 800 mm 1269 X 326 X 857 mm Peso con soporte 28 kg 32 kg Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad en almacenamiento

10 °C a 40 °C (50 °F a 104 °F) 10% a 80%, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5% al 95%, sin condensación Giro del soporte (izquierda/derecha) -20˚ ~ 20˚ El diseño y las especicaciones pueden cambiar sin previo aviso. Este dispositivo es un aparato digital de la Clase B. Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

ENTER para seleccionar “País”.

(Consulte da página 13)

Canal País : Reino Unido

3. Seleccione o número de canal que quer alterar carregando

ENTER para seleccionar “Modo”.

Dual DUAL 1 DUAL 2 DUAL 1 NICAM Estéreo Mono MONO Mudança automática Estéreo

(Consulte a página 31)

(Consulte a página 31)

(Consulte a página 31)
