MANUALE UTENTE LSP 720A X HOTPOINT

Istruzioni per luso

LAVASTOVIGLIE Sommario

Posizionamento e livellamento

Collegamenti idraulici ed elettrici

Avvertenze per il primo lavaggio

Descrizione dellapparecchio, 4

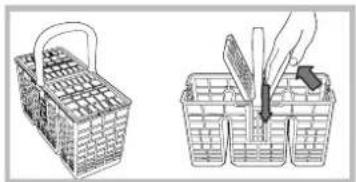

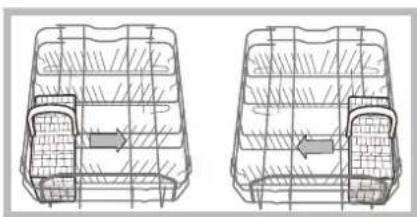

Cestello delle posate

Avviare la lavastoviglie

Caricare il detersivo

Tabella dei programmi

Brillantante e sale rigenerante, 8

Caricare il brillantante

Caricare il sale rigenerante

Manutenzione e cura, 9

Escludere acqua e corrente elettrica

Pulire la lavastoviglie

Evitare i cattivi odori

Pulire gli irroratori

Pulizia filtro entrata acqua

Se ci si assenta per lunghi periodi

Precauzioni e consigli, 10

Risparmiare e rispettare lambiente

Anomalie e rimedi, 11

Prima di contattare lAssistenza

Assistenza Attiva 7 giorni su 7

È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso

In caso di trasloco tenere lapparecchio in posizione

verticale; se fosse necessario, inclinarlo sul lato

Questo apparecchio è progettato per l'uso

domestico o per applicazioni simili, ad esempio:

- aree adibite a cucina per il personale in negozi, uffici

ed altri ambienti di lavoro;

- utilizzo da parte di clienti in hotel, motel ed altri

ambienti di tipo residenziale;

- bed and breakfast.

Posizionamento e livellamento

1. Disimballare lapparecchio e controllare che

non abbia subìto danni durante il trasporto.

Se fosse danneggiato non collegarlo e contattare

2. Sistemare la lavastoviglie facendo aderire i fianchi o

lo schienale ai mobili adiacenti o alla parete.

Lapparecchio può anche essere incassato sotto a un

piano di lavoro continuo* (vedi foglio di Montaggio).

3. Posizionare la lavastoviglie su un pavimento piano e

rigido. Compensare le irregolarità svitando o avvitando i

piedini anteriori finché lapparecchio non sia

orizzontale. Un accurato livellamento dà stabilità ed

evita vibrazioni, rumori e spostamenti.

*. Per regolare laltezza del piedino posteriore, agire

sulla boccola esagonale di colore rosso presente nella

parte inferiore, frontale, centrale della lavastoviglie, con

una chiave a bocca esagonale apertura 8 mm., girando

in senso orario per aumentare laltezza e in senso

antiorario per diminuirla. (vedere foglio istruzioni

incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

Ladattamento degli impianti elettrici e idraulici

per linstallazione deve essere eseguito solo

da personale qualificato.

La lavastoviglie non deve appoggiare sui tubi

o sul cavo di alimentazione elettrica.

Lapparecchio deve essere collegato alla rete di

distribuzione dellacqua utilizzando tubi nuovi.

Non riutilizzare i vecchi tubi.

I tubi di carico e di scarico dellacqua e il cavo di

alimentazione elettrica possono essere orientati verso

destra o sinistra per consentire la migliore installazione.

Collegamento del tubo di carico dellacqua

 A una presa dacqua fredda: avvitare bene il tubo di

carico a un rubinetto con bocca filettata da 3/4 gas;

prima di avvitare, far scorrere lacqua finché non sia

limpida affinché le eventuali impurità non intasino

 A una presa dacqua calda: nel caso di impianto

centralizzato di termosifoni, la lavastoviglie può essere

alimentata con acqua calda di rete purché non superi

la temperatura di 60°C.

Avvitare il tubo al rubinetto come descritto per la presa

Se la lunghezza del tubo di carico non è sufficiente,

rivolgersi a un negozio specializzato

o a un tecnico autorizzato (vedi Assistenza).

La pressione dellacqua deve essere compresa nei

valori riportati dalla tabella Dati tecnici (vedi a lato).

Fare attenzione che nel tubo non ci siano né pieghe

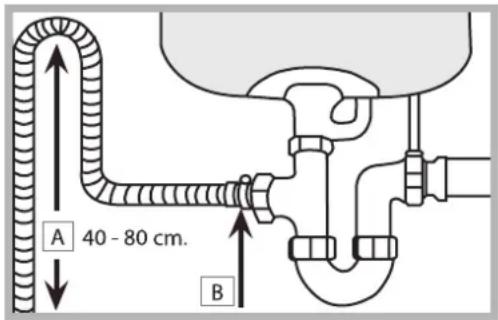

Collegamento del tubo di scarico dellacqua

collegare il tubo di scarico, senza piegarlo, a una

conduttura di scarico con diametro minimo di 4 cm.

Il tubo di scarico deve essere ad unaltezza compresa tra

40 e 80 cm. dal pavimento o piano dappoggio della

Prima di collegare il tubo di scarico dellacqua al sifone

del lavandino, rimuovere il tappo di plastica (B).

* Presente solo su alcuni modelli.16

Sicurezza antiallagamento

Per garantire che non si generino allagamenti,

- è dotata di un sistema che interrompe lingresso

dellacqua nel caso di anomalie o di perdite dallinterno.

Alcuni modelli sono dotati di un dispositivo

supplementare di sicurezza New Acqua Stop*, che

garantisce lantiallagamento anche in caso di rottura del

tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dellacqua, non deve in nessun caso,

essere tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente,

 la presa abbia la messa a terra e sia a norma di

 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche sulla controporta

(vedi capitolo Descrizione della lavastoviglie);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche sulla

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario richiedere la

sostituzione della spina a un tecnico autorizzato (vedi

Assistenza); non usare prolunghe o prese multiple.

 Ad apparecchio installato, il cavo di alimentazione

elettrica e la presa della corrente devono essere

facilmente raggiungibili.

 Il cavo non deve subire piegature o compressioni.

 Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal costruttore o dal suo Servizio di

Assistenza Tecnica, in modo da prevenire ogni rischio.

 LAzienda declina ogni responsabilità qualora

queste norme non vengano rispettate.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie aprire la porta e

incollare la striscia adesiva trasparente sotto al ripiano

in legno per proteggerlo dalla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo linstallazione, immediatamente prima del primo

lavaggio, riempire completamente dacqua il serbatoio

del sale e solo dopo aggiungere circa 1 Kg di sale (vedi

capitolo Brillantante e sale rigenerante): è normale che

lacqua trabocchi. Selezionare il grado di durezza

dellacqua (vedi capitolo Brillantante e sale

rigenerante). Dopo il caricamento del sale la spia

Il mancato riempimento del contenitore del sale, può

provocare il danneggiamento del dolcificatore

dellacqua e dellelemento riscaldante.

* Presente solo su alcuni modelli.

Dati Tecnici Dimensioni Larghezza cm. 44,5 Altezza cm. 82 Profondità cm. 57 Capacità 10 coperti standard Pressione acqua alimentazione 0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi Tensione di alimentazione vedi targhetta caratteristiche Potenza totale assorbita vedi targhetta caratteristiche Fusibile vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) - 2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) - 97/17/EC (Etichettatura) - 2002/96/EC (Smaltimento)4

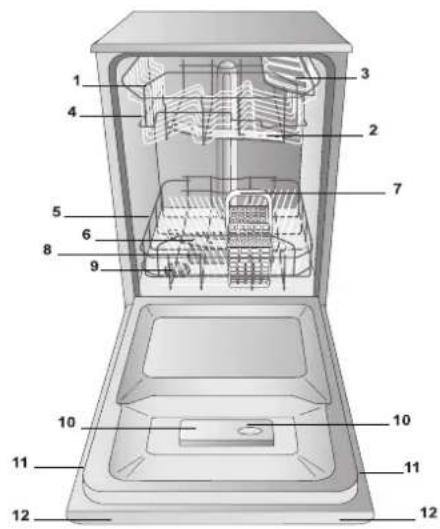

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

11. Targhetta caratteristiche

12. Pannello comandi

*** Solo sui modelli ad incasso totale

* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

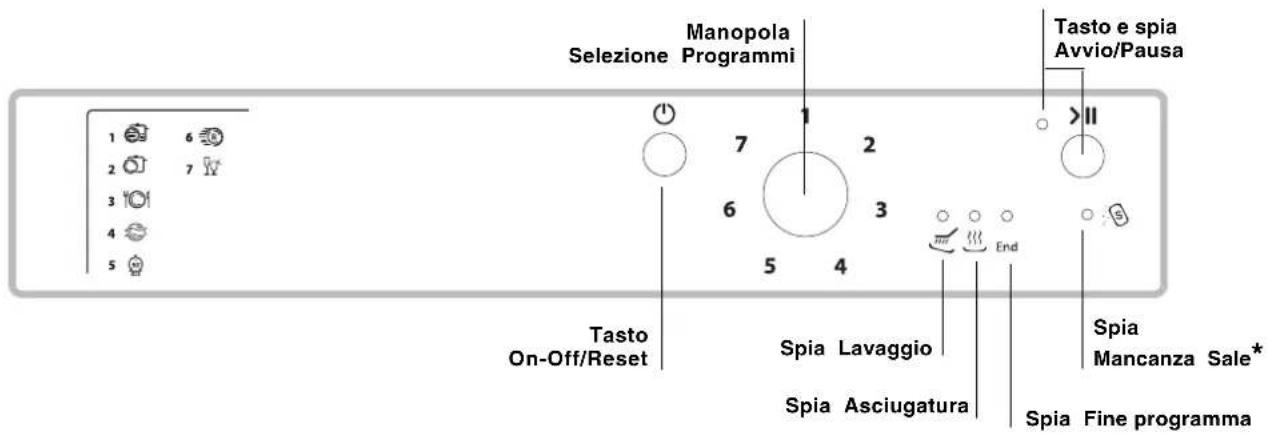

Pannello comandi Tasto e spiaAvvio/PausaSpia AsciugaturaSpia Lavaggio Spia Mancanza Sale*ManopolaSelezione ProgrammiTastoOn-Off/ResetSpia Fine programma16

* Presente solo in alcuni modelli.

** Variabili per numero e posizione. Prima di caricare i cesti, eliminare dalle stoviglie iresidui di cibo e vuotare bicchieri e coppe dei liquidirimasti.Sistemare le stoviglie in modo che siano ben ferme e non siribaltino.Dopo aver caricato, controllare che gli irroratori ruotinoliberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti,insalatiere, posate ecc..secondo gli Esempi di caricamento.Piatti e coperchi grandi vanno sistemati di preferenza ai latidel cesto, facendo attenzione a non bloccare la rotazionedellirroratore superiore.Alcuni modelli di lavastoviglie,dispongono di settorireclinabili *, gli stessi si possono usare in posizione verticaleper la sistemazione dei piatti oppure inposizione orizzontaleper sistemare pentole e insalatiere. Cestino delle posate Il cestino delle posate può essere di tipo diverso a seconda deimodelli di lavastoviglie.Il cestino delle posate deve essere posizionato frontalmentesul cesto inferiore, facendolo scorrere tra gli inserti fissi, o sulcesto superiore, soluzione indicata quando si esegue unlavaggio a mezzo carico (sui mod. provvisti di tale opzione).- E munito di ribaltinescorrevoli che consento-no una sistemazioneottimale delle posate. I coltelli e gli utensili con punte taglienti devono esseresistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore in posizioneorizzontale. Esempi di posizionamento dei cestini posate

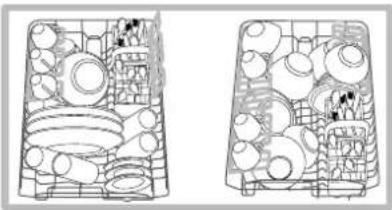

Cesto superiore Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tè ecaffè, piattini, insalatiere basse, padelle, pentole basse pocosporche, secondo gli Esempi di caricamento. Tazze e tazzine, coltelli lunghi e acuminati, posate di servizio:posizionarli sulle ribaltine **.

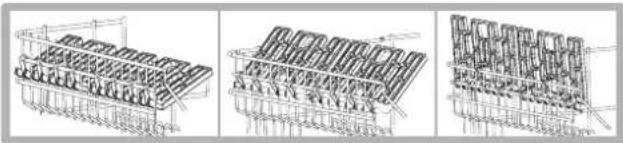

Ribaltine ad inclinazione variabile* - Linclinazione consente di acquistare maggiore spazio nelcesto superiore, di posizionare calici con steli di lunghezzadiversa e di migliorare le prestazioni di asciugatura. Inclinazione A Inclinazione B Inclinazione C - Sollevare la ribaltina, farla scorrere leggermente e posizionarlanell inclinazione desiderata. Regolare laltezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemareil cesto superiore in posizione alta o bassa.E preferibile regolare laltezza del cesto superiore aCESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Aprire i fermi delle guide del cesto a destra ea sinistra ed estrarre il cesto; sistemarlo inalto o in basso, farlo scivolare lungo le guidefino a far entrare anche le rotelle anteriori echiudere i fermi (vedi figura).Se il cesto è dotato di maniglie Dual Space * (vedi figura), estrarre il cesto superiore a finecorsa, impugnare le maniglie ai lati del cestoe muovere verso lalto o verso il basso;lasciare ricadere il cesto accompagnandolo. Esempi di caricamento cesto superiore

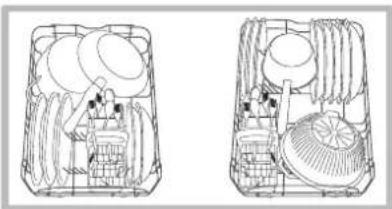

Esempi di caricamento cesto inferiore

Stoviglie non adatte al lavaggio in lavastoviglie  Oggetti di legno, con impugnatura in legnoo in corno o con parti incollate. Oggetti di alluminio, rame, ottone, peltro o stagno. Stoviglie di plastica non termoresistente. Porcellane antiche o dipinte a mano. Argenteria antica. Largenteria non antica può invece esserelavata con un programma delicato e accertandosi che non sia acontatto con altri metalli.Si consiglia lutilizzo di stoviglie idonee al lavaggio inlavastoviglie.6

* Presente solo su alcuni modelli.

Avviare la lavastoviglie

1. Aprire il rubinetto dellacqua.

2. Premere il tasto ON-OFF: tutte le spie presenti sul

pannello comandi si illuminano per alcuni secondi.

3. Aprire la porta e dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere

5. Selezionare il programma ruotando la manopola

SELEZIONE PROGRAMMA in senso orario: far

coincidere la tacca sulla manopola con il numero o il

simbolo del programma. La spia relativa al tasto AVVIO/

6. Selezionare le opzioni di lavaggio

7. Avviare premendo il tasto AVVIO, la spia smette di

pulsare e diventa a luce fissa. Laccensione della spia

relativa al lavaggio avvisa dellinizio del programma.

8. Alla fine del programma si illumina la spia FINE (luce

fissa). Spegnere lapparecchio premendo il tasto ON-

OFF, chiudere il rubinetto dellacqua e staccare la spina

dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie,

per evitare di scottarsi. Scaricare i cestelli iniziando da

- Per ridurre il consumo di energia elettrica, in

alcune condizioni di NON utilizzo, la macchina si

spegne automaticamente.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile

modificarlo, purché appena iniziato: a lavaggio avviato,

per cambiare ciclo di lavaggio spegnere la macchina

con una pressione prolungata del tasto ON/OFF/Reset,

riaccenderla con lo stesso tasto e selezionare

nuovamente programma e opzioni desiderati.

Aggiungere altre stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa)

Aprire la porta facendo attenzione alla fuoriuscita di

vapore e inserire le stoviglie. Premere il tasto Avvio/

Pausa (luce fissa): il ciclo riprende.

Premendo il tasto Avvio/Pausa per mettere in pausa

la macchina, si interrompe sia il programma sia lAvvio

Ritardato se impostato.

In questa fase non si può cambiare il programma.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica

uninterruzione di corrente, il programma si interrompe.

Riprende dal punto in cui si era interrotto quando si

chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal

corretto dosaggio del detersivo, eccedendo non si lava

in modo più efficace e si inquina lambiente.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Un utilizzo eccessivo di detersivo può lasciare

residui di schiuma a fine ciclo.

Lutilizzo delle pastiglie è consigliato solo nei

modelli dove è presente lopzione PASTIGLIE MULTIFUNZIONE.

Le migliori prestazioni di lavaggio ed asciugatura,

si ottengono solo con lutilizzo di detersivo in polvere,

brillantante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detersivo per prelavaggio

1. Aprire il coperchio C

premendo il pulsante D.

2. Dosare il detersivo

consultando la Tabella dei

 in polvere: vaschette A e B.

 pastiglie: quando il

programma ne richiede 1,

metterla nella vaschetta A e

chiudere il coperchio; quando ne richiede 2, mettere la

seconda sul fondo della vasca.

3. Eliminare i residui di detersivo dai bordi della

vaschetta e chiudere il coperchio fino allo scatto.16

Programmi Note: le migliori prestazioni dei programmi Daily A 60 e Rapido/Speed, si ottengono preferibilmente rispettando il numero di

coperti specificati.

* Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor

consumo di energia ed in più è rispettoso con lambiente.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta allindirizzo:

ASSISTENZA_EN_LVS@indesitcompany.com

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 g. di polvere = 15 ml di liquido circa. - 1 cucchiaino da cucina = 5 g.di polvere = 5 ml di

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto lacqua, ridurre

sensibilmente la dose del detersivo. Detersivo (A) = vaschetta A (B) = vaschetta B Indicazioni per la scelta dei programmi Programma polvere liquido pastiglie Programmi che prevedono l’asciugatura Opzioni Durata del programma (tolleranza ±10%) Hrs. Min.

Stoviglie e pentole molto sporche (da non usare per pezzi delicati). Intensivo

2:25’ Stoviglie e pentole normalmente sporche. Programma standard giornaliero.

1:50’ Sporco quotidiano in quantità limitata. (4 coperti + 1 pentola + 1 padella). Daily A 60

1:00’ Lavaggio preliminare in attesa di completare il carico al pasto successivo. Ammollo

Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole. Eco

2:50’ Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino) Rapido

0:35’ Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nel cesto sueperiore + piatti delicati, nel cesto inferiore). Cristalli

Usare solo prodotti specifici per lavastoviglie.

Non usare sale alimentare o industriale nè

detersivi per il lavaggio a mano.

Seguire le indicazioni riportate sulla confezione. Se si usa un prodotto multifunzione, non è necessarioaggiungere brillantante, si consiglia invece di aggiungeresale, specie se lacqua è dura o molto dura. Seguire leindicazioni riportate sulla confezione. Non aggiungendo né sale né brillantante è

normale che le spie MANCANZA SALE

MANCANZA BRILLANTANTE

Caricare il brillantante Il brillantante facilita lasciugatura delle stoviglie facendoscivolare lacqua dalla superficie, così che non rimanganostriature o macchie.Il serbatoio del brillantante va riempito: quando sul pannello si accende la spia MANCANZABRILLANTANTE *; 1. Aprire il serbatoio ruotando iltappo (G) in senso antiorario.2. Versare il brillantante evitandoche fuoriesca. Se accade, puliresubito con un panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantantedirettamente allinterno dellavasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dellasciugatura, èpossibile regolare la dose di brillantante. Con un cacciavitegirare il regolatore (F) scegliendo tra 6 posizioni (laregolazione di fabbrica è sul 4): se sulle stoviglie ci sono striature, girare verso i numeribassi (1-3). se ci sono gocce dacqua o macchie di calcare girareverso i numeri alti (4-6). Impostazione durezza dellacqua Ogni lavastoviglie è corredata di un dolcificatore dellacquache, utilizzando del sale rigenerante specifico per lavastovi-glie, fornisce acqua priva di calcare per il lavaggio dellestoviglie.Questa lavastoviglie, consente una regolazione che riducelinquinamento ed ottimizza le prestazioni di lavaggio infunzione della durezza dellacqua. Il dato è reperibile pressolEnte erogatore dellacqua potabile.- Spegnere la macchina con il tasto ON/OFF e aprire laporta.-Posizionare la manopola SELEZIONE PROGRAMMA prima sul 5° programma ed in succesione sul 1° programma e nuovamente sul 5°.-Premere il tasto ON/OFF, le spie delle fasi ciclolampeggiano; ora è possibile selezionare il livello didurezza. Ad ogni programma corrisponde un livello didurezza:Es: 1° programma, livello durezza 12° programma, livello durezza 2 ecc..ecc... fino ad unmassimo di cinque * livelli. (Il decalcificatore è impostato dalla fabbrica sul livello 3).- Per uscire dalla funzione attendere alcuni secondi o premereun tasto delle opzioni * o spegnere la macchina con il tasto ON/OFF.Se si utilizzano le pastiglie multifunzione, riempire comunqueil serbatoio del sale.(°dH = durezza in gradi tedeschi - °fH = durezza in gradifrancesi - mmol/l = millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabileverificare che il serbatoio del sale non sia mai vuoto. Il salerigenerante elimina il calcare dallacqua, evitando che sidepositi sulle stoviglie.Il serbatoio del sale è posto nella parte inferiore dellalavastoviglie (vedi Descrizione) e va riempito: quando il galleggiante verde * non è visibile osservando il tappo del sale; quando sul pannello si accende la spia MANCANZA SALE

*; 1. Estrarre il cesto inferiore e svitare il tappodel serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire ilserbatoio di acqua fino al bordo.3. Posizionare limbuto * (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); ènormale che trabocchi un po dacqua.4. Togliere limbuto*, eliminare i residui di sale dallimbocco;sciacquare il tappo sotto lacqua corrente prima di avvitarlo,disponendolo a testa in giù e facendo defluire lacqua dallequattro fessure disposte a stella nella parte inferiore del tappo.(tappo con galleggiante verde *) E consigliabile effettuare questa operazione ad ognicaricamento del sale.Chiudere bene il tappo, affinché nel serbatoio non entridetersivo durante il lavaggio (potrebbe danneggiarsiirrimediabilmente il dolcificatore).Quando si rende necessario, caricare il sale prima di unciclo di lavaggio in modo da eliminare la soluzione salinatraboccata dal contenitore del sale. * Presente solo su alcuni modelli.

G F Tabella Durezze Acqua

°dH °fH mmol/l livello

Da 0°f a 10°f si consiglia di non utilizzare sale.

* con questa impostazione la durata dei cicli può lievemente prolungarsi.16

Escludere acqua e corrente elettrica  Chiudere il rubinetto dellacqua dopo ogni lavaggioper eliminare il pericolo di perdite. Staccare la spina dalla presa di corrente quando sipulisce la macchina e durante i lavori dimanutenzione. Pulire la lavastoviglie  La superficie esterna e il pannello di controllopossono essere puliti con un panno inumidito conacqua non abrasivo. Non usare solventio abrasivi. La vasca interna può essere pulita da eventualimacchie con un panno imbevuto di acqua e pocoaceto. Evitare i cattivi odori  Lasciare sempre socchiusa la porta per evitare ilristagno di umidità. Pulire regolarmente le guarnizioni perimetrali ditenuta della porta e delle vaschette detersivo conuna spugnetta umida. Si eviteranno così ristagni dicibo, principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agliirroratori e ostruiscano i fori da cui esce lacqua: di tantoin tanto è bene controllarli e pulirli con uno spazzolinonon metallico.I due irroratori, sono entrambi smontabili.Per smontare lirroratoresuperiore, occorre svitaregirando in senso antiorario laghiera di plastica.Lirroratoresuperiore, va rimontato con laparte con il maggior numero difori rivolta verso lalto.Lirroratore inferiore si smontatirandolo verso lalto. Pulizia del filtro entrata acqua* Se i tubi dellacqua sono nuovi o sono rimasti per lungotempo inattivi, prima di fare lallacciamento, far scorrerelacqua fino a che diventi limpida e sia priva di impurit.Senza questa precauzione, c il rischio che il punto doveentra lacqua si intasi, danneggiando la lavastoviglie. * Presente solo su alcuni modelli.

Periodicamente, pulire il filtro entrata acqua posizionato

alluscita del rubinetto.

- Chiudere il rubinetto dellacqua.

- Svitare lestremità del tubo di carico acqua, togliere il filtro e

pulirlo delicatamente sotto un getto di acqua corrente.

- Inserire nuovamente il filtro e avvitare il tubo.

Il gruppo filtrante è formato da tre filtri che puliscono lacqua

di lavaggio dai residui di cibo e la rimettono in circolo: per

avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con

 Dopo alcuni lavaggi, controllare il gruppo filtrante e se

necessario pulirlo accuratamente sotto acqua corrente,

aiutandosi con uno spazzolino non metallico, seguendo le

istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

2. Estrarre il bicchiere filtro B facendo una leggera pressione

sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di

lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e

ricollocarlo correttamente nella sua sede; è fondamentale

per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

 Staccare i collegamenti elettrici e chiudere il rubinetto

 Lasciare socchiusa la porta.

 Al rientro, fare un lavaggio a vuoto.

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformitàalle norme internazionali di sicurezza. Queste avvertenze sonofornite per ragioni di sicurezza e devono essere letteattentamente. Sicurezza generale  Questo elettrodomestico non può venire usato da persone(bambini compresi) con ridotte capacità fisiche, sensoriali omentali, o mancanza di esperienza e conoscenza, a menoche non venga loro fornita supervisione o istruzioniriguardanti l'uso da una persona responsabile della lorosicurezza. È necessaria la supervisione di un adulto per evitare che ibambini giochino con l'elettrodomestico. Lapparecchio è stato concepito per un uso di tipo nonprofessionale allinterno dellabitazione. Lapparecchio deve essere usato per il lavaggio dellestoviglie a uso domestico, solo da persone adulte esecondo le istruzioni riportate in questo libretto. Lapparecchio non va installato allaperto, nemmeno se lospazio è riparato, perché è molto pericoloso lasciarloesposto a pioggia e temporali. Non toccare la lavastoviglie a piedi nudi. Non staccare la spina dalla presa della corrente tirando ilcavo, bensì afferrando la spina. È necessario chiudere il rubinetto dellacqua e staccare laspina dalla presa della corrente prima di effettuareoperazioni di pulizia e manutenzione. In caso di guasto, in nessun caso accedere ai meccanismiinterni per tentare una riparazione. Non toccare mai la resistenza. Non appoggiarsi o sedersi sulla porta aperta: lapparecchiopotrebbe ribaltarsi. La porta non deve essere tenuta nella posizione apertaperchè può rappresentare il pericolo di inciampare. Tenere il detersivo e il brillantante fuori dalla portata deibambini. Gli imballaggi non sono giocattoli per bambini. Smaltimento  Smaltimento del materiale di imballaggio: attenersi allenorme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti diapparecchiature elettriche ed elettroniche (RAEE), prevedeche gli elettrodomestici non debbano essere smaltiti nelnormale flusso dei rifiuti solidi urbani. Gli apparecchidismessi devono essere raccolti separatamente perottimizzare il tasso di recupero e riciclaggio dei materialiche li compongono e impedire potenziali danni per la salutee lambiente. Il simbolo del cestino barrato è riportato sututti i prodotti per ricordare gli obblighi di raccolta separata.Per ulteriori informazioni, sulla corretta dismissione deglielettrodomestici, i detentori potranno rivolgersi al serviziopubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente

Risparmiare acqua ed energia  Avviare la lavastoviglie solo a pieno carico. In attesa che lamacchina sia piena, prevenire i cattivi odori con il cicloAmmollo (vedi Programmi). Selezionare un programma adatto al tipo di stoviglie e algrado di sporco consultando la Tabella dei programmi:- per stoviglie normalmente sporche utilizzare il programmaEco, che garantisce bassi consumi energetici e di acqua.- se il carico è ridotto attivare lopzione Mezzo carico * (vedi Avvio e utilizzo). Se il proprio contratto di erogazione dellenergia elettricaprevede fasce orarie di risparmio energetico, effettuare ilavaggi negli orari a tariffa ridotta. Lopzione Avvioritardato * (vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso. Detersivi senza fosfati, senza cloro

e contenenti enzimi  Si consiglia vivamente di usare i detersivi senza fosfati esenza cloro che sono i più indicati per la tuteladellambiente. Gli enzimi sviluppano unazione particolarmente efficacecon temperature prossime ai 50°C, per cui con i detersivicon enzimi si possono impostare lavaggi a bassetemperature e ottenere gli stessi risultati che si avrebbero a65°C. Dosare bene il detersivo in base alle indicazioni delproduttore, alla durezza dellacqua, al grado di sporco ealla quantità di stoviglie per evitare sprechi. Purbiodegradabili, i detersivi contengono elementi che alteranolequilibrio della natura. * Presente solo su alcuni modelli.16

Qualora lapparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi

Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi • Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente.

• La porta della lavastoviglie non è ben chiusa.

La porta non si chiude • La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”. La lavastoviglie non scarica acqua.

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo. La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori. • Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra. • Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale). • Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente. Su stoviglie e bicchieri ci sono striature o sfumature bluastre. • Il dosaggio del brillantante è eccessivo. Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale). • La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica. Le stoviglie non sono pulite. • I cestelli sono troppo carichi (vedi Caricare i cestelli). • Le stoviglie non sono sistemate bene. • Gli irroratori non sono liberi di ruotare. • Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato

adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo del brillantante non è stato chiuso correttamente.

• Il filtro è sporco o intasato (vedi Manutenzione e cura). • Manca il sale rigenerante (vedi Brillantante e sale). La lavastoviglie non carica acqua – Allarme rubinetto chiuso. (si sentono dei brevi bip) * (lampeggiano velocemente le spie Asciugatura e Fine). • Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (vedi Installazione).

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al suono dei bip

*. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare. Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato. (lampeggiano velocemente le spie: Lavaggio, Asciugatura e Fine) • Spegnere la macchina premendo il tasto ON/OFF. Chiudere il rubinetto

dell’acqua per evitare allagamenti, staccare la spina della corrente.

Controllare che il filtro entrata acqua non sia intasato da impurità. (vedere capitolo "Manutenzione e Cura") * Presente solo su alcuni modelli.12

Prima di contattare lAssistenza:

 Verificare se lanomalia può essere risolta da soli (vedi Anomalie e Rimedi).

 Riavviare il programma per controllare se linconveniente è stato ovviato.

 In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.  Non ricorrere mai a tecnici non autorizzati. Comunicare:

 il tipo di anomalia;

 il modello della macchina (Mod.);

 il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio

(vedi Descrizione dellapparecchio).

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più

vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di

5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. AssistenzaOperating instructions
