MANUALE UTENTE Complete C3 EcoLine Plus MIELE

it Istruzioni d'uso per aspirapolvere a traino

96Istruzioni per la sicurezza e avvertenze98

Descrizione apparecchio104

Il Vostro contributo alla tutela dell'ambiente 106

Impiego degli accessori in dotazione 108

Sospendere il lavoro, trasportare l'aspirapolvere e riporlo 111

Dove acquistare sacchetti e filtri originali 112

Quali sono i sacchetti e i filtri adatti 112

Quando sostituire il sacchetto polvere 112

Funzionamento dell'indicatore112

Come sostituire il sacchetto113

Quando sostituire il filtro motore 113

Come sostituire il filtro motore 113

Quando sostituire il filtro aria in uscita113

Come sostituire il filtro aria in uscita AirClean 114

Come sostituire il filtro aria in uscita Active AirClean 50 e HEPA AirClean 50 . . 114

Cambiare tipo di filtro aria in uscita 114

Spia di servizio con tasto reset 115

Quando sostituire la batteria del radiocomando 115

Come sostituire la batteria del radiocomando115

Quando sostituire gli alzafili115

Come sostituire gli alzafili 116

Pulire le rotelle della bocchetta SBD 285 AllTeQ 116

Pulizia / Manutenzione116

Guasti / Anomalie116

IT - Assistenza tecnica 117

IT - Informazioni importanti sulla garanzia 117

CH - Servizio assistenza 117

CH - Condizioni di garanzia 117

Accessori su richiesta117

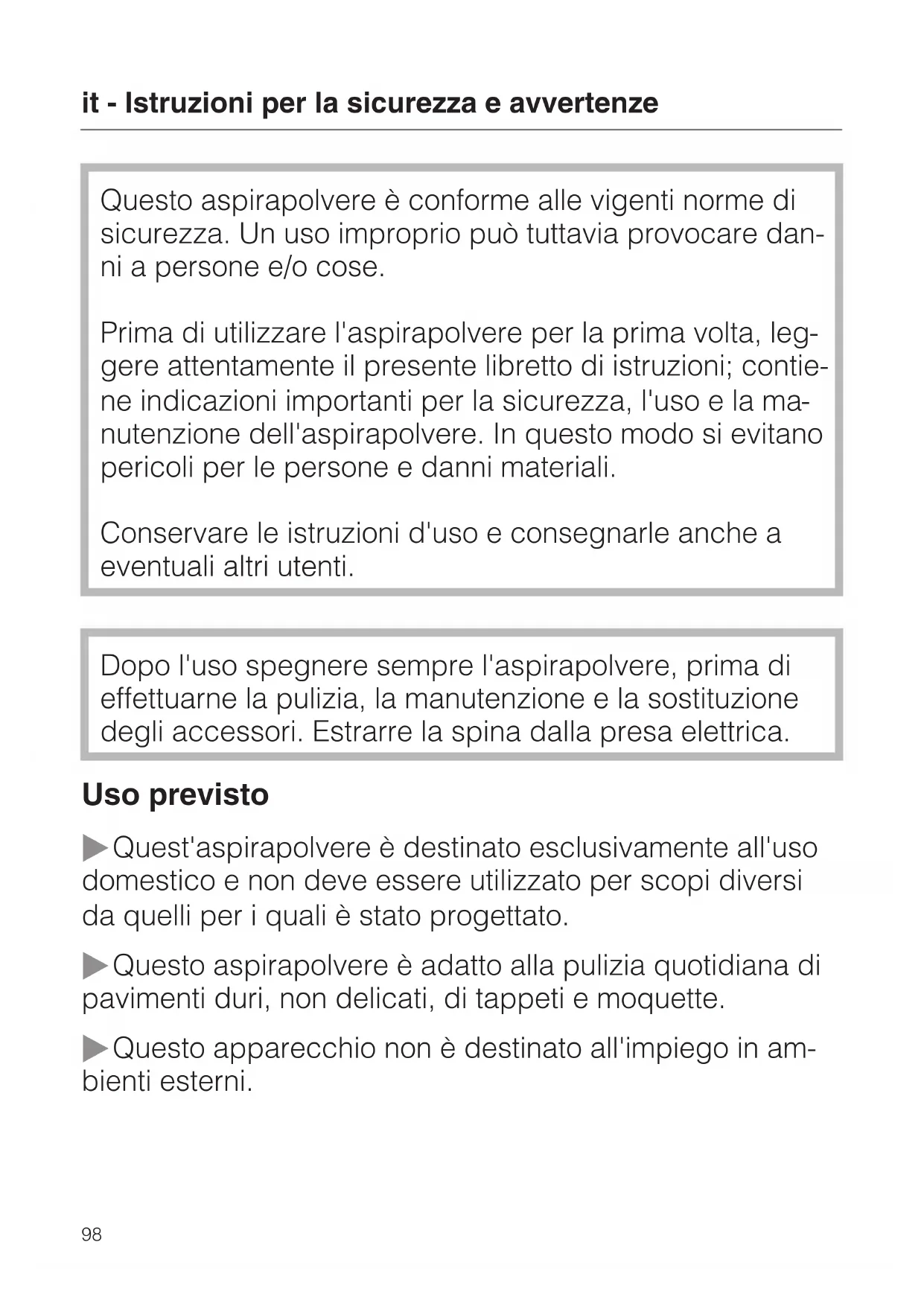

97Questo aspirapolvere è conforme alle vigenti norme di

sicurezza. Un uso improprio può tuttavia provocare dan

ni a persone e/o cose.

Prima di utilizzare l'aspirapolvere per la prima volta, leg

gere attentamente il presente libretto di istruzioni; contie

ne indicazioni importanti per la sicurezza, l'uso e la ma

nutenzione dell'aspirapolvere. In questo modo si evitano

pericoli per le persone e danni materiali.

Conservare le istruzioni d'uso e consegnarle anche a

eventuali altri utenti.

Dopo l'uso spegnere sempre l'aspirapolvere, prima di

effettuarne la pulizia, la manutenzione e la sostituzione

degli accessori. Estrarre la spina dalla presa elettrica.

Quest'aspirapolvere è destinato esclusivamente all'uso

domestico e non deve essere utilizzato per scopi diversi

da quelli per i quali è stato progettato.

Questo aspirapolvere è adatto alla pulizia quotidiana di

pavimenti duri, non delicati, di tappeti e moquette.

Questo apparecchio non è destinato all'impiego in am

it - Istruzioni per la sicurezza e avvertenze

Aspirare esclusivamente oggetti asciutti. Non passare

l'aspirapolvere su persone né su animali. Non è ammesso

impiegarlo in altro modo o apportare qualsivoglia modifica

Le persone che per le loro capacità fisiche, sensoriali o

psichiche o per la loro inesperienza o non conoscenza non

siano in grado di utilizzare in sicurezza l'aspirapolvere, non

devono farne uso senza la sorveglianza e la guida di una

persona responsabile.

Tenere lontano dall'aspirapolvere i bambini al di sotto

degli otto anni oppure sorvegliarli costantemente.

I bambini a partire dagli otto anni possono utilizzare

l'aspirapolvere da soli solo se è stato loro chiaramente

spiegato come funziona e se sono in grado di usarlo cor-

rettamente. È importante che sappiano riconoscere e com-

prendere quali pericoli possono derivare da un uso non

corretto dell'apparecchio.

I bambini non possono eseguire lavori di pulizia o manu

tenzione dell'aspirapolvere senza sorveglianza.

Controllare i bambini quando si trovano nelle immediate

vicinanze dell'aspirapolvere. Non permettere loro di gioca

re con l'aspirapolvere.

Per i modelli con il radiocomando sull'impugnatura: le

batterie devono essere tenute fuori della portata dei bam

it - Istruzioni per la sicurezza e avvertenze

Prima di usare l'aspirapolvere e tutti gli accessori, con

trollare che non siano presenti danni visibili. Non mettere

mai in funzione l'aspirapolvere se danneggiato.

Confrontare i valori di allacciamento (tensione e frequen

za) riportati sulla targhetta dati dell'aspirapolvere con quelli

dell'impianto elettrico. Questi dati devono assolutamente

La presa elettrica deve essere protetta da un fusibile da

16 A oppure da 10 A ad azione ritardata.

Eventuali riparazioni in garanzia devono essere effettuate

esclusivamente dall'assistenza tecnica autorizzata Miele, al-

trimenti il diritto alla garanzia per qualsiasi eventuale ulterio-

Non tirare il cavo per spostare l'aspirapolvere e non sfi-

lare la spina dalla presa tirando il cavo.

Non passare il cavo su spigoli appuntiti e non schiacciarlo

ad es. sotto le porte.

Evitare di passare continuamente sul cavo con l'aspirapol

vere. Il cavo di alimentazione, la spina e la presa potrebbe

ro danneggiarsi e diventare pericolosi per la sicurezza.

Se il cavo di alimentazione è danneggiato, non mettere

in funzione l'aspirapolvere. Un cavo di alimentazione dan

neggiato deve essere sostituito per intero, tamburo com

preso. Per motivi di sicurezza è necessario che la sostitu

zione sia effettuata dal servizio di assistenza tecnica auto

it - Istruzioni per la sicurezza e avvertenze

Utilizzare la presa sull'aspirapolvere (a seconda del mo

dello) solo con le spazzole elettriche Miele indicate nel pre

sente libretto di istruzioni.

Se si aspira polvere fine come polvere di trapanatura,

sabbia, gesso, farina ecc. si possono generare delle pic

cole cariche elettrostatiche. Per evitare che si scarichino

attraverso l'utente, è stato applicato un inserto metallico

dietro l'impugnatura. Appoggiare la mano su questo inser

to quando si passa l'aspirapolvere.

Non immergere mai per nessun motivo l'aspirapolvere in

acqua; pulirlo solamente con un panno asciutto oppure

solo leggermente inumidito.

Eventuali riparazioni devono essere effettuate esclusiva-

mente da un tecnico del servizio di assistenza Miele auto-

rizzato. Se le riparazioni non sono state effettuate corretta-

mente, queste possono mettere seriamente a rischio la si-

curezza dell'utente.

Non mettere mai in funzione l'aspirapolvere senza sac

chetto, filtro motore e filtro aria in uscita.

Se il sacchetto polvere non è inserito, il coperchio del

vano sacchetto non può essere chiuso. Non forzare!

Non aspirare oggetti ardenti o incandescenti, come si

garette, cenere o carbone apparentemente spenti.

Non aspirare sostanze liquide né sporco umido. Prima di

passare l'aspirapolvere su moquette e/o tappeti lavati o

inumiditi, aspettare che siano completamente asciutti.

it - Istruzioni per la sicurezza e avvertenze

Non aspirare la polvere del toner. Il toner, ad es. delle

stampanti o delle fotocopiatrici, può condurre elettricità.

Non aspirare sostanze facilmente infiammabili o esplosi

ve né gas; non passare l'aspirapolvere nemmeno in locali

dove tali sostanze sono depositate.

Non aspirare vicino alla testa utilizzando la bocchetta o

direttamente il tubo.

Attenzione: per i modelli dotati di batteria (radiocoman

do sull'impugnatura):

non mettere in corto circuito le batterie, non ricaricarle e

non gettarle nel fuoco.

Smaltimento delle batterie: rimuovere la batteria dal ra-

diocomando sull'impugnatura e smaltirla presso il locale

centro di raccolta. Non gettare le batterie tra i normali ri-

Se è in azione una spazzola elettrica oppure una turbo

spazzola Miele, non avvicinare le mani al rullo in movimen

La spazzola elettrica Miele è un apparecchio aggiuntivo

dotato di motore e realizzato appositamente per gli aspira

polvere Miele. Per motivi di sicurezza non è permesso uti

lizzare con l'aspirapolvere Miele una spazzola elettrica di

Se si usa l'impugnatura libera, senza tubo né accessori,

controllare che non sia danneggiata.

it - Istruzioni per la sicurezza e avvertenze

Utilizzare solo sacchetti polvere, filtri e accessori origina

li Miele. Solo in questo caso la casa produttrice può garan

Miele non risponde per i danni causati da un uso diverso

da quello previsto, da impostazioni sbagliate

dell'apparecchio e dall'inosservanza delle istruzioni per

la sicurezza e delle avvertenze.

it - Istruzioni per la sicurezza e avvertenze

103it - Descrizione apparecchio

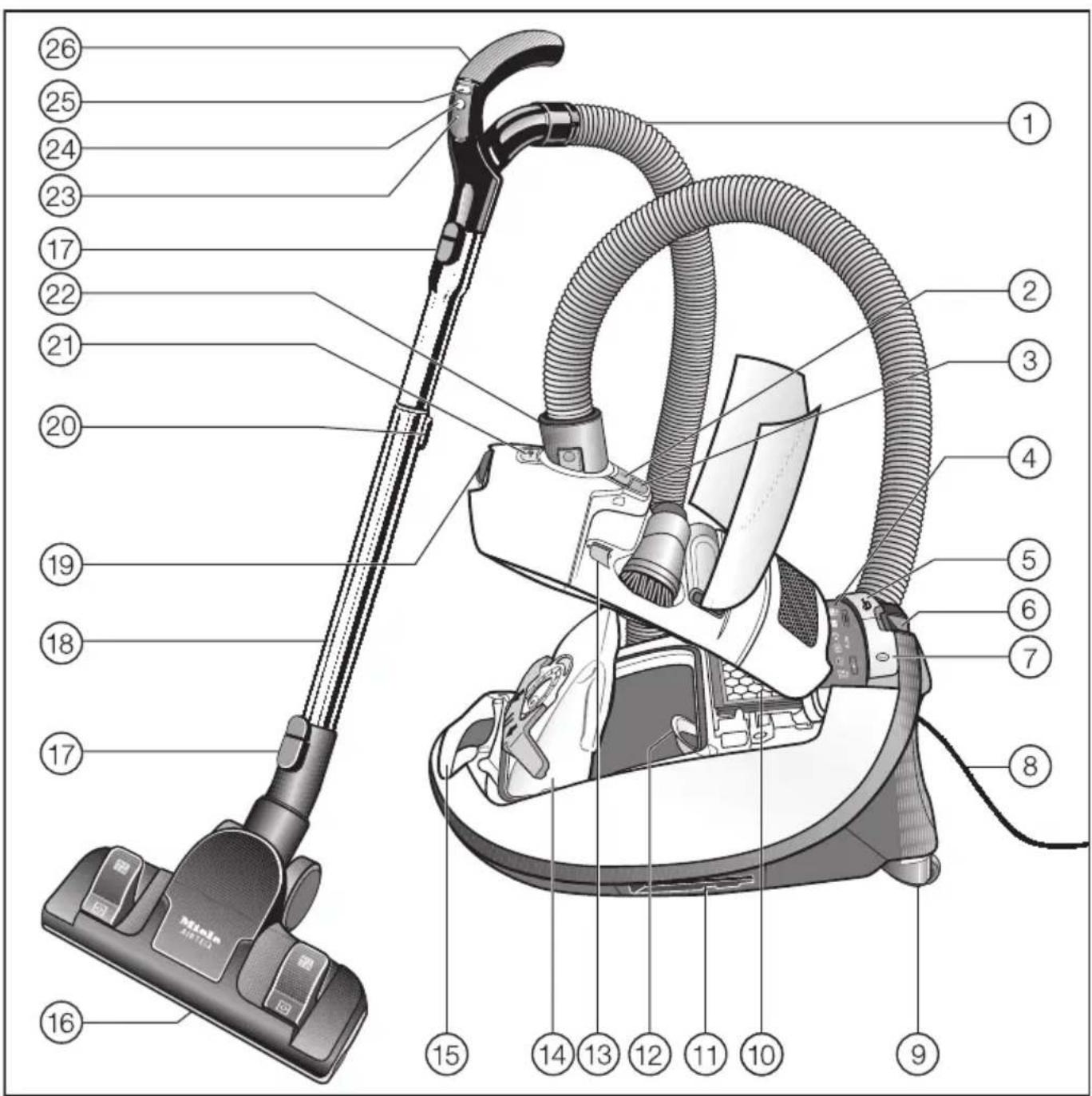

104L'immagine riporta la dotazione completa dell'aspirapolvere.

a Tubo aspirante flessibile

b Tasto apertura vano accessori

c Indicatore saturazione sacchetto

e Tasto a pedale per l'avvolgimento automatico del cavo

f Park-System per le pause di lavoro

g Tasto a pedale on/off s

h Cavo di alimentazione

j Filtro aria in uscita *

k Park-System per il posizionamento (su entrambi i lati dell'aspirapolvere)

m Fessura per infilare il copripresa (quando si usa la spazzola elettrica)

n Sacchetto polvere originale Miele

o Maniglia per il trasporto

p Bocchetta universale *

r Tubo aspirante telescopico *

s Tasto di sblocco vano sacchetto

t Pulsante di regolazione per tubo telescopico *

u Presa per spazzola elettrica *

x Tasto standby per brevi pause di lavoro *

y Tasti + / - per impostare la potenza aspirante *

z Impugnatura (a seconda dei modelli con regolatore aria secondaria) *

~ Spia di servizio con tasto reset *

* a seconda del modello i componenti possono essere diversi o non essere in do

it - Descrizione apparecchio

105Smaltimento dell'imballaggio

L'imballaggio impedisce che l'aspira

polvere subisca dei danni durante il tra

sporto. I materiali utilizzati per l'imbal

laggio sono riciclabili, in quanto sele

zionati secondo criteri di rispetto

dell'ambiente e di facilità di smaltimen

Riciclare i componenti permette di ri

durre il volume degli scarti e favorisce

un utilizzo più razionale delle risorse

Smaltimento del sacchetto e

Sacchetto e filtri sono realizzati in mate-

riali eco-compatibili. I filtri possono es-

sere smaltiti insieme ai normali rifiuti do-

mestici; lo stesso vale per il sacchetto,

a meno che non contenga sporco che

non può essere smaltito insieme ai nor-

mali rifiuti domestici.

Smaltimento dell'apparecchio

Estrarre dal vecchio apparecchio il sac

chetto polvere e i filtri e gettarli

nell'immondizia di casa.

Il simbolo del cassonetto barrato indica

che l'aspirapolvere alla fine della pro

pria vita utile deve essere raccolto se

paratamente dagli altri rifiuti.

L'apparecchio contiene anche sostanze

nocive, necessarie per il suo funziona

mento e la sua sicurezza. L'adeguata

raccolta differenziata per l'avvio succes

sivo dell'apparecchiatura dismessa al ri

ciclaggio, al trattamento e allo smalti-

mento compatibile contribuisce a evitare

possibili effetti negativi sull'ambiente e

sulla salute e favorisce il riciclo dei ma-

teriali di cui è composta l'apparecchiatu-

ra. Per la gestione del recupero e dello

smaltimento degli elettrodomestici, Miele

Italia aderisce al consorzio Ecodom

(Consorzio Italiano Recupero e Riciclag-

gio Elettrodomestici).

Lo smaltimento abusivo del prodotto da

parte dell'utente comporta l'applicazio

ne di sanzioni amministrative previste

dalla vigente normativa. Informarsi a ri

guardo presso il proprio rivenditore di

Conservare l'apparecchiatura dismessa

fuori della portata dei bambini fino al

momento del suo effettivo smaltimento.

it - Il Vostro contributo alla tutela dell'ambiente

106Le figure indicate nei capitoli si trova

no sulle pagine pieghevoli alla fine

delle presenti istruzioni d'uso.

Collegare il tubo aspirante flessibile

Infilare l'attacco del tubo flessibile

nell'apertura di aspirazione

dell'aspirapolvere e accertarsi che si

incastri. Far coincidere le due parti

(v. piccolo incavo e sporgenza arro

tondata che indicano la posizione

Rimuovere il tubo aspirante flessibile

^ Tenere premuti i due tasti ai lati

dell'attacco e sganciare il tubo

Inserire il tubo flessibile

nell'impugnatura fino allo scatto.

Collegare impugnatura e tubo rigido

bile nel tubo rigido fino allo scatto, far

coincidere le due parti (v. piccolo in

cavo e sporgenza arrotondata che in

dicano la posizione corretta).

Per sganciare i componenti, premere

il tasto di sblocco e staccare l'impu

gnatura dal tubo aspirante con una

Regolare il tubo telescopico (fig. 5)

Il tubo telescopico è formato da due

pezzi, di cui uno scorre dentro l'altro e

può essere sfilato e fermato all'altezza

Tenere premuto il pulsante di regola

zione, allungare o accorciare il tubo e

rilasciare il tasto all'incastro più vicino.

Montare la bocchetta (fig. 6)

Infilare la bocchetta all'estremità del

tubo telescopico e ruotarla legger

mente a destra e a sinistra finché si

^ Premere il tasto di sblocco per stac-

care la bocchetta dal tubo telescopi-

Impostare la bocchetta (fig.7+8)

Questo aspirapolvere è adatto alla puli-

zia quotidiana di pavimenti duri, non

delicati, di tappeti e moquette.

L'assortimento Miele per la cura dei pa

vimenti offre per gli altri tipi di pavimenti

o per applicazioni speciali bocchette,

spazzole e accessori aspiranti adatti (v.

cap. "Accessori su richiesta").

Per la pulizia attenersi sempre in pri

mo luogo alle istruzioni del produtto

premere il tasto a pedale %.

Pulire pavimenti duri, piani e non deli

cati dotati di fughe o fessure con le se

premere il tasto a pedale ).

rante finché la bocchetta scorrerà

più facilmente (v. cap. "Uso - Impo-

stare la potenza aspirante").

Attivazione indicatore saturazione fil

Il filtro in dotazione (a, b, c) varia a se

conda del modello di aspirapolvere (fig.

c HEPA AirClean 50 (bianco)

Se l'aspirapolvere è dotato di filtro aria

in uscita b o c, allora attivare l'indicato-

re saturazione filtro aria in uscita.

^ Premere il tasto di sblocco

nell'incavo e aprire verso l'alto il co-

perchio del vano sacchetto fino allo

Rimuovere la fascia con le indicazioni

Premere l'indicatore saturazione filtro

aria in uscita ~ (fig. 12).

Dopo ca. 10 - 15 secondi sul margine

sinistro del display compare una sot

tile striscia di colore rosso (fig. 13).

Chiudere il coperchio facendo atten

zione a non impigliare il sacchetto.

Funzionamento indicatore saturazio

ne filtro aria in uscita

L'indicatore saturazione filtro segnala la

durata del filtro aria in uscita. Dopo ca.

50 ore di esercizio, che corrispondono

in media al funzionamento di un anno,

la finestrella diventa completamente

Impiego degli accessori in

Nella dotazione sono compresi i se

a Bocchetta a lancia

per aspirare fessure, angoli, pieghe.

b Pennello con setole naturali

per aspirare listelli, oggetti decorati,

intagliati o particolarmente delicati.

La testa del pennello è mobile e può

essere ruotata nella posizione più

c Bocchetta per poltrone

per aspirare poltrone, materassi,

cuscini, tende, ecc.

Alcuni modelli sono equipaggiati di se

rie con uno dei seguenti accessori non

raffigurati nella descrizione

Agli aspirapolvere sono allegate istru

zioni d'uso separate relative all'acces

108Prelevare gli accessori (fig. 16)

Premere il pulsante di sblocco.

Si apre il vano accessori.

Prelevare l'accessorio che serve.

Chiudere il vano accessori, premen

Adatta anche per la pulizia di gradini.

Per ragioni di sicurezza, aspira

re i gradini partendo sempre dal più

Estrarre il cavo di alimentazione (fig.

^ Estrarre il cavo fino alla lunghezza

desiderata (max. ca. 7,5 m).

^ Infilare la spina nella presa.

Attenzione: estrarre tutto il cavo

se si prevede di utilizzare l'aspira

polvere per più di 30 minuti, altri

menti potrebbe surriscaldarsi e su-

Avvolgere il cavo (fig. 19)

Estrarre la spina dalla presa elettrica.

Premere brevemente il pedale per

l'avvolgimento automatico, il cavo si

arrotola automaticamente.

Accensione e spegnimento (fig. 20)

Premere il tasto a pedale on/off s.

Impostare la potenza aspirante

La potenza aspirante è regolabile, per

adeguarsi alle situazioni e alle superfici.

Riducendo la potenza aspirante si ridu

ce anche l'aderenza della bocchetta al

pavimento, quindi anche la forza ne

cessaria per spingere avanti e indietro

I diversi livelli di potenza sono contras

segnati da simboli che permettono di

individuare immediatamente per quali

usi è raccomandata quella potenza.

Il livello di potenza selezionato s'illumi

% - Pregiati tappeti velour, passatoie

* - Pulizia quotidiana in modalità

risparmio energetico silenzioso

( - Tappeti e moquette a riccioli

) - Pavimenti duri, tappeti e moquette

Se si utilizza la bocchetta AirTeQ e

questa aderisce troppo al pavimento,

ridurre la potenza aspirante così da

aumentarne la scorrevolezza.

A seconda del modello l'aspirapolvere

è dotato di uno dei seguenti regolatori

della potenza aspirante.

Tasti a pedale (fig. 21)

Alla prima messa in funzione l'aspira

polvere si accende al massimo livello di

109Le volte successive si accende all'ulti

mo livello di potenza impostato.

Premere il tasto a pedale + se si desi

dera aumentare la potenza aspirante.

Premere il tasto a pedale - se si desi

dera ridurre la potenza.

Impugnatura con radiocomando (fig.

Dopo aver acceso l'aspirapolvere con il

pedale on/off s, si accende di giallo la

Premere il pulsante di standby - sul

Si spegne la spia di standby -

Alla prima messa in funzione l'aspira-

polvere si accende al massimo livello di

Le volte successive si accende all'ulti-

mo livello di potenza impostato.

Premere il tasto + per aumentare la

Premere il tasto - per ridurre la poten

Aprire l'aria secondaria (fig. 23, 24 +

(non disponibile sui modelli con radio

L'aria secondaria serve a ridurre imme

diatamente la potenza aspirante alla

bocchetta in modo che si stacchi

dall'oggetto che si sta aspirando, ad

es. tappeti o tende.

Aprire l'aria secondaria quel tanto

che basta per staccare o spostare

con maggiore facilità la bocchetta.

Quando si apre l'aria secondaria, la

bocchetta diventa più scorrevole.

Durante l'uso (fig. 26 + 27)

vere dietro di sé. L'aspirapolvere può

essere appoggiato anche in verticale,

ad es. per pulire scale o tende.

Se si aspira polvere fine come

polvere di trapanatura, sabbia, ges

so, farina ecc. si possono generare

delle piccole cariche elettrostatiche

che si scaricano a determinate con-

dizioni. Per evitare che si scarichino

attraverso l'utente, è stato applicato

un inserto metallico dietro l'impu-

gnatura. Appoggiare la mano su

questo inserto quando si passa

Pause di lavoro (fig. 22)

(nei modelli con radiocomando)

Durante le pause di lavoro è possibile

sospendere il funzionamento

premere il pulsante di standby - sul

Non lasciare l'aspirapolvere in

standby a lungo, ma solo per brevi

pause, altrimenti potrebbe surriscal

darsi e subire dei danni.

Si accende un LED ogni volta che si

preme un tasto sull'impugnatura radio

110Dopo un'interruzione sussistono le se

Premere nuovamente il tasto standby

-, l'aspirapolvere si accende al livel

lo di potenza impostato per ultimo.

Premere il tasto +: l'aspirapolvere ri

prende alla massima potenza.

Premere il tasto -: l'aspirapolvere ri

prende alla potenza minima.

Sospendere il lavoro,

trasportare l'aspirapolvere e

Park-System per le pause di lavoro

Per le brevi pause di lavoro, il tubo aspi-

rante può essere comodamente aggan-

ciato all'aspirapolvere in verticale.

^ Infilare la bocchetta con il gancio

posteriore nel Park-System.

Se l'aspirapolvere si trova su una

superficie inclinata, ad esempio una

rampa, accorciare completamente il

Park-System con interruttore

Alcuni modelli sono dotati di interruttore

On/Off integrato nel Park-System.

Il funzionamento dell'aspirapolvere si

interrompe automaticamente, quando si

infila la bocchetta con l'apposito gancio

Quando si estrae la bocchetta l'aspira

polvere riprende a funzionare all'ultimo

livello di potenza impostato (non nei

modelli con radiocomando).

Park-System per il posizionamento

Spegnere sempre l'aspirapolve

re a fine uso. Estrarre la spina dalla

Riporre l'aspirapolvere in posizione

Per comodità si consiglia di accorcia

re completamente il tubo telescopico.

Infilare la bocchetta con l'apposito

gancio dall'alto in uno dei due sup

porti laterali dell'aspirapolvere.

Ora l'aspirapolvere può essere traspor-

tato e riposto comodamente.

Se l'aspirapolvere è dotato di impugna-

tura XXL, si può riporlo occupando an-

cora minor spazio (fig. 30).

^ Una volta accorciato completamente

il tubo telescopico, staccare l'impu-

Avvolgere il tubo flessibile intorno al

tubo telescopico e infilare dall'alto il

perno di aggancio dell'impugnatura

XXL nella seconda fessura.

Spegnere sempre l'aspirapolve

re prima di qualsiasi intervento ed

estrarre la spina dalla presa elettri

Il sistema filtrante Miele è composto da

Filtro aria in uscita

111Per garantire l'efficienza dell'aspira-

polvere, sostituire questi filtri con rego

Utilizzare solo sacchetti polvere, filtri

e accessori originali Miele. Solo in

questo modo vengono sfruttati pie

namente sia la potenza aspirante

dell'apparecchio che il volume del

L'utilizzo di sacchetti non origina

li, cioè senza il sigillo di qualità Miele

(logo Miele originale), può provocare

gravi danni all'aspirapolvere e fa de-

Dove acquistare sacchetti e filtri

I sacchetti e i filtri originali Miele posso-

no essere acquistati presso i rivenditori

specializzati, i centri di assistenza tec-

nica Miele autorizzati e on-line sul sito

Quali sono i sacchetti e i filtri adatti

I sacchetti polvere originali Miele con

piastra blu, tipo G/N, e i filtri originali

Miele si riconoscono dal logo originale

Miele apposto sulla confezione o diret

tamente sul sacchetto.

Ogni confezione di sacchetti polvere

originali Miele contiene anche un filtro

aria in uscita AirClean e un filtro motore.

Se invece si vuole comperare il filtro

aria in uscita originale singolarmente,

basta indicare al negoziante o al servi

zio di assistenza tecnica Miele autoriz

zato il modello del proprio aspirapolve

re. I pezzi si possono acquistare anche

on-line sul sito www.miele-shop.com.

Quando sostituire il sacchetto

Il sacchetto deve essere sostituito

quando la finestrella che indica il grado

di saturazione si colora completamente

I sacchetti polvere sono articoli mo-

nouso: una volta pieni, devono es-

sere gettati via. I sacchetti non pos-

sono essere riutilizzati. I pori sono

intasati, quindi la potenza aspirante

dell'apparecchio si riduce.

Verificare il grado di saturazione del

Agganciare la bocchetta universale.

Accendere l'aspirapolvere e imposta

re la massima potenza aspirante.

Sollevare leggermente la bocchetta

Funzionamento dell'indicatore

Il segnalatore è tarato sulla polvere do

mestica mista, cioè composta da polve

re, capelli, lanugine di tappeti, fili, sab

112Se viene aspirata molta polvere fine, ad

es. polvere da trapanatura, sabbia,

eventualmente anche gesso o farina, i

pori del sacchetto si intasano molto ra

pidamente. L'indicatore segnalerà sac

chetto saturo anche se in effetti non è

del tutto pieno. Sostituire comunque il

Se vengono aspirati molti capelli, lanu

gine, ecc. il segnalatore reagirà invece

solo quando il sacchetto sarà comple

Come sostituire il sacchetto (Fig. 32

^ Sollevare leggermente il tasto di

sblocco e aprire il coperchio del

vano motore fino allo scatto (fig. 10).

Quando si apre il coperchio, il sacchet-

to si chiude automaticamente, così da

impedire la fuoriuscita di polvere e im-

^ Afferrare le linguette della piastra e

sfilare il sacchetto dalla sede.

Inserire il nuovo sacchetto nella sede

blu fino in fondo. Lasciare piegato il

nuovo sacchetto così come lo si pre

leva dalla confezione.

Distenderlo poi all'interno del vano il

Chiudere il coperchio fino allo scatto

facendo attenzione a non impigliare il

Un'apposita sicurezza impedisce di

chiudere il coperchio del vano pol

vere se manca il sacchetto. Non for

Quando sostituire il filtro motore

Ogni volta che si inizia una nuova con

fezione di sacchetti Miele. In ogni con

fezione di sacchetti originali Miele è

compreso anche un filtro motore.

Come sostituire il filtro motore (fig. 34)

Aprire il coperchio del vano sacchet

Afferrare le linguette della piastra e

sfilare il sacchetto dalla sede.

Ribaltare verso il basso il telaio del

filtro blu sulla parete posteriore del

vano fino allo scatto ed estrarre il fil-

tro consumato afferrandolo nel punto

^ Inserire un nuovo filtro motore.

^ Richiudere il telaio.

^ Inserire il sacchetto fino in fondo nel-

^ Chiudere il coperchio fino allo scatto

facendo attenzione a non impigliare il

Quando sostituire il filtro aria in

Il filtro in dotazione (a, b, c) varia a se

conda del modello di aspirapolvere (fig.

Sostituire questo filtro aria in uscita ogni

volta che si inizia una nuova confezione

di sacchetti polvere Miele.

In ogni confezione, infatti, è compreso

anche un filtro aria in uscita AirClean.

113b Active AirClean 50 (nero)

Se la spia saturazione filtro aria in usci

ta risulta completamente arancione (fig.

La spia si accende dopo ca. 50 ore di

funzionamento, che corrisponde in me

dia a un anno di utilizzo. Si può conti

nuare a lavorare anche senza sostituire

il filtro, tenere presente però che la po

tenza aspirante diminuisce e il filtraggio

Come sostituire il filtro aria in uscita

AirClean (Fig. 35 + 36)

Assicurarsi sempre che sia inserito

^ Aprire il coperchio del vano sacchet-

^ Premere lo sblocco della griglia filtro

e aprirla fino allo scatto.

^ Prelevare il filtro aria in uscita AirCle-

an consumato afferrandolo nel punto

Inserire il nuovo filtro aria in uscita

Se si vuole sostituire il filtro aria in

uscita AirClean con un filtro Active

AirClean 50 o HEPA AirClean 50 v.

quanto riportato al cap. "Cambiare

tipo di filtro aria in uscita".

Chiudere la griglia filtro.

Chiudere il coperchio del vano sac

Come sostituire il filtro aria in uscita

Active AirClean 50 e HEPA AirClean

Assicurarsi sempre che sia inserito

Aprire il coperchio del vano sacchet

Sollevare il filtro ed estrarlo.

Inserire il nuovo filtro aria in uscita e

premerlo verso il basso.

Premere l'indicatore saturazione filtro

aria in uscita ~ (fig. 12).

^ Dopo ca. 10 - 15 secondi sul margine

sinistro del display compare una sot-

tile striscia di colore rosso (fig. 13).

Se si vuole usare un filtro aria in u-

scita AirClean v. quanto riportato al

cap. "Cambiare tipo di filtro aria in

Chiudere il coperchio del vano sac

Cambiare tipo di filtro aria in uscita

Il filtro in dotazione (a, b, c) varia a se

conda del modello di aspirapolvere (fig.

itQuando si cambia tipo di filtro tenere

1. se anziché un filtro aria in uscita a si

desidera utilizzare il filtro b oppure c,

estrarre anche la griglia filtro e inserire

il nuovo filtro così come si trova confe

Attivare inoltre l'indicatore saturazione

filtro aria in uscita (fig. 12).

2. Se anziché un filtro aria in uscita b

oppure c si desidera utilizzare il filtro a,

allora bisogna inserire anche la griglia

Assicurarsi sempre che sia inserito

Spia di servizio con tasto reset (fig. 39)

Alcuni modelli sono dotati di una spia di

La spia si accende dopo ca. 50 ore di

funzionamento, che corrisponde in me

dia a un anno di utilizzo. A questo punto

verificare l'eventuale grado di sporcizia

del filtro motore e del filtro aria in uscita.

Resettare l'indicatore ogni volta che si

sostituiscono questi pezzi. Il tasto va

premuto ad aspirapolvere acceso.

Premere il tasto reset.

La spia di servizio si spegne e può ri

prendere il conteggio.

L'indicatore si azzera solo se il tasto

reset viene premuto dopo che si è

accesa la spia, non se viene premu

Quando sostituire la batteria del

Più o meno ogni 18 mesi. Tenere sem

pre a disposizione una batteria da 3 V

Si può continuare a utilizzare l'aspi

rapolvere anche senza batteria o

con batteria scarica.

Accendere l'aspirapolvere con il ta-

sto On/Off s. La spia di standby -

dell'aspirapolvere s'illumina di giallo.

Premere il tasto restart

dell'aspirapolvere (fig. 40).

Si può continuare a utilizzare l'aspira-

polvere ma solo alla massima potenza.

Come sostituire la batteria del

radiocomando (fig. 41)

^ Svitare la vite di fissaggio della co-

pertura e rimuovere la copertura.

^ Sostituire la batteria con una nuova.

Rispettare la polarità.

Riposizionare la copertura e avvitare

la vite di fissaggio.

Smaltire la batteria scarica presso il

locale centro di raccolta.

Quando sostituire gli alzafili

Una volta consumati, sostituire gli alza

fili situati lungo l'apertura della bocchet

Sostituire gli alzafili quando il feltro è

itCome sostituire gli alzafili (Fig. 42 +

Infilare ad es. un cacciavite piatto nei

piccoli incavi sotto le fasce e facendo

leva spingere fuori di lato le fasce al

Sostituire gli alzafili consumati con

Bocchetta per poltrone SPD 10 (a se

conda del modello di serie) (fig. 44)

Sbloccare la parte degli alzafili su en

trambi i lati della bocchetta utilizzan

^ Sostituire l'intero pezzo con uno nuo-

Pulire le rotelle della bocchetta

SBD 285 AllTeQ (fig. 45)

a Sbloccare l'asse della rotella (chiu-

sura a baionetta) con una moneta.

b Spingere fuori l'asse e rimuoverlo.

c Sfilare la rotella.

Eliminare fili e capelli, reinserire la ro

tella e bloccare l'asse.

I pezzi di ricambio si possono richiede

re al servizio di assistenza tecnica auto

rizzato Miele o ai rivenditori specializza

Pulizia / Manutenzione

Spegnere sempre l'aspirapolve

re prima di qualsiasi intervento ed

estrarre la spina dalla presa elettri

Aspirapolvere e accessori

Le parti e gli accessori in plastica

dell'aspirapolvere possono essere puliti

con un apposito prodotto per plastica,

reperibile in commercio.

Non utilizzare mai prodotti abra

sivi, pulitori per vetro o multiuso e

detergenti contenenti oli.

Il vano sacchetto può essere pulito,

all'occorrenza, con un secondo aspira-

polvere oppure semplicemente con un

panno asciutto o un piumino per polve-

Non immergere mai l'aspirapol

vere in acqua. Se l'umidità penetra

nell'aspirapolvere, vi è pericolo di

L'aspirapolvere si spegne da solo.

Su alcuni modelli si accende la spia

del surriscaldamento,.

In caso di surriscaldamento, il limitatore

di temperatura spegne l'aspirapolvere.

Su alcuni modelli, il surriscaldamento

viene segnalato da un'apposita spia

116Il guasto può verificarsi ad esempio se

le vie d'aspirazione sono intasate, se il

sacchetto è pieno o se i pori sono

ostruiti da polvere fine. La causa po

trebbe essere anche un filtro aria in u-

scita o un filtro motore troppo sporco.

Spegnere l'aspirapolvere (premere il

tasto a pedale on/off s) e staccare la

spina dalla presa elettrica.

Una volta rimossa la causa, aspettare

ca. 20-30 minuti prima di riaccendere e

riutilizzare l'aspirapolvere, in modo che

IT - Assistenza tecnica

Per eventuali riparazioni rivolgersi:

– al rivenditore specializzato Miele

– al servizio di assistenza tecnica

Miele (per il numero v. di seguito).

IT - Informazioni importanti

La garanzia decorre dalla data di ac

quisto dell'aspirapolvere e viene con

cessa per 24 mesi se l'apparecchio è

impiegato per uso domestico. Non

sono coperti da garanzia danni dovuti a

un uso improprio o non conforme a

quanto indicato nelle istruzioni d'uso,

dovuti a cause esterne come danni di

trasporto, urti, colpi, danni da agenti at

mosferici o altri fenomeni naturali non

ché all'uso di ricambi, sacchetti o ac

cessori non originali.

Per ulteriori informazioni sulla garanzia

o per richiedere il libretto completo di

garanzia rivolgersi al Servizio Clienti al

Rivolgersi sempre al Servizio Clienti per

ottenere copia del libretto di garanzia.

CH - Servizio assistenza

In caso di necessità contattare il servi-

zio assistenza Miele a Spreitenbach:

Telefono 0 800 800 222

CH - Condizioni di garanzia

La garanzia dell'aspirapolvere ha la du-

Per ulteriori informazioni sulle condizioni

di garanzia nel paese dell'utente, telefo

nare al numero telefonico indicato so

pra. A questo numero si possono richie

dere le condizioni di garanzia scritte.

Accessori su richiesta

Alcuni modelli hanno in dotazione già

di serie uno o più dei seguenti acces

Per la pulizia attenersi sempre in pri

mo luogo alle istruzioni del produtto

117Questi e altri prodotti possono essere

ordinati su internet al sito

oppure presso il proprio rivenditore

Miele di fiducia o il servizio di assisten

za tecnica autorizzato Miele.

La spazzola elettrica può essere allac

ciata solo ai modelli dotati di apposita

presa, riconoscibili dal simbolo della

spina sul coperchietto della presa.

Spazzola elettrica Electro Comfort

Per la pulizia accurata di moquette re-

sistenti. Permette di rimuovere sporco

tenace ed evita la formazione di tracce

Bocchette / Spazzole (pavimenti)

Bocchetta Classic Allergotec

Per la pulizia quotidiana di tutte le su

perfici. Mentre si aspira, il display a co

lori (a semaforo) segnala il grado di pu

lizia della superficie.

Turbospazzola Turbo Comfort

Per aspirare lanugine e capelli da tap

Per aspirare pavimenti duri, piani e non

Spazzola Parquet (SBB Parquet-3)

Con setole naturali, per aspirare pavi

menti duri, piani e che si rigano facil

Per pavimenti duri e piani e per nicchie

Spazzola Parquet Twister XL con

Per aspirare pavimenti duri, piani e di

grandi dimensioni e nicchie strette.

Valigetta accessori MicroSet

Per aspirare oggetti piccoli e punti diffi

cilmente accessibili, come impianti ste

reo, tastiere, modellini.

Valigetta accessori CarCare (SCC 10)

Per la pulizia dell'abitacolo dell'auto.

Valigetta accessori Cat&Dog

Accessori per la pulizia di ambienti con

118Valigetta accessori HomeCare

Accessori per la pulizia degli ambienti

Turbospazzola a mano Turbo Mini

Per aspirare imbottiti, materassi e sedili

Per aspirare tra gli elementi del radiato-

re, in fessure o interstizi.

Bocchetta per materassi (SMD 10)

Per aspirare comodamente materassi,

poltrone con pieghe e fessure.

Bocchetta a lancia, 300 mm (SFD 10)

Bocchetta a lancia molto lunga per

aspirare fessure, angoli, pieghe.

Bocchetta a lancia, 560 mm (SFD 20)

Bocchetta per poltrone, 190 mm

Bocchetta per poltrone particolarmente

larga per aspirare poltrone, imbottiti,

materassi e cuscini.

Prolunga tubo flessibile (SFS 10)

Per prolungare di ca. 1,5 m il tubo aspi

Coperchio igiene con carboni attivi

Riduce la fuoriuscita di polvere e cattivi

odori quando si sfila il tubo aspirante.

Impugnatura Comfort con luce

Per illuminare la zona da aspirare.

Filtro aria in uscita Active AirClean 50

Assorbe gli odori generati dallo sporco

Filtro aria in uscita HEPA AirClean 50

Filtro che purifica l'aria in uscita. Indica-

to in particolar modo per chi soffre di

Serve qualora si voglia utilizzare il filtro

aria in uscita AirClean al posto del filtro

Active AirClean 50 o HEPA AirClean 50.
