MANUALE UTENTE Compact C2 EcoLine Plus MIELE

Istruzioni di sicurezza e avventenze 79

Descrizione apparecchio 86

Il Vostro contributo alla tutela dell'ambiente 88

Notarelativa alla normativa europea (EU) n. 666/2013. 89

Notarelativaleimmagini 90

Allacciamento 90

Uso degli accessori forniti 91

Uso 92

Sospendere il lavoro, trasportare l'aspirapolvere e riporlo. 93

Manutenzione 94

Fonti di riferimento per accessori 94

Spia sostituzione sacchetto 95

Rimuovere il sacchetto polvere 95

Sostituire ilchio motore 96

Sostituzione del filtro aria in uscita 96

Sostituire il filtro aria in uscita AirClean 97

Sostituire ilhetto aria in uscita AirClean Plus 50, Silence AirClean 50,

Active AirClean 50 e HEPA AirClean 50 97

Cambiare filtro aria in uscita 98

Sostituiregli alzafilili 98

Pulizia / Manutenzione 99

Cosa fare se. 100

Assistenza tecnica 101

Contatti in caso di guasto 101

Garanzia 101

Accessori su richiesta 101

Fonti di riferimento per accessori 101

Questo aspirapolvere è conforme alle vigenti norme di sicurezza. Un uso improprio può causare danni a persone e/o cose.

Prima diMETTERE in funzione per la prima volta l'aspirapolvere, leggere attendamente leistruzioni d'uso. Contieneindicazioni importanti per la sicurezza, I'uso e la manutenzione dell'aspirapolvere. Si evitanoosi danni e rischi per se e altre persone.

Ai sensi della norma IEC 60335-1, Miele avvisa espressamente che è assolutamente necessario leggere e seguire le informazioni contenute nel capitolo "Allacciamento" nonché leindicazioni e leavvertenze di sicurezza.

Miele non risponde dei anni che derivano dall'inosservanza di queste avventenze.

Conservare con cura il presente libretto d'istruzioni e segnarloanche a eventuali futuri utenti.

Dopo l'uso spegnere sempre l'aspirapolvere, prima di sostituire gli accessori, eliminare problemi e guasti, effettuarne la pulizia, la manutenzione. Estrarre la spina alla presa elettrica.

Uso previsto

Questo aspirapolvere è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi diversi da quelli per i quali è stato progettato. Non è adatto all'uso presso i cantieri.
Questo aspirapolvere è adatto alla pulizia quotidianà di pavimenti duri, non delicati, tappeti e moquette.
Questo appearecchio non è destinato all'impio in ambienti esterni.
Questo aspirapolvere può essere utilizzato fine a un'alti-tudine di 4.000 m s.l.m.
Utilizzare l'aspirapolvere solo ed esclusivamente per aspirare oggetti asciutti. Non aspirare persone e animali. Qualsiasi altro impiego o altre modifica non sono ammessi.
Le personne (compresi i bambini) che per le loro capacité fisiche, sensoriali o psichiche o per la loro inesperenza o non conoscenza non siano in grado di utilizzato in sicurezza l'aspirapolvere, non devono farne usoswana la sorveglianza e la guida di una persona responsable.

Bambini

Pericolo di soffocamento! I bambini potrebbero per giocco avvolgersi nel materiale di imballaggio (ad es. nella pellecola) o avvolgervi la testa e soffocare. Tenere lontano dai bambini il materiale d'imballaggio.
- Tenere lontano dall'aspirapolvere i bambini al di sotto degliotto anni oppure sorvegliarli costamente.
I ragazzini più grandi e responsabili (in agli caso non al di sotto degliotto anni) possono utilizzare l'apparecchio除去 sorgileganza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutte sicurezza. è importante che sappiano riconoscere e comprendere quali pericoli possocono derivare da un uso non corretto dell'apparecchio.
In anni caso non permettere loro di effettuare operazioni di pulizia e manutenzione alla sorveglianza.
Sorvegliare i bambini che si trovano nelle immediate vicinanze dell'apparecchio. Non permettere loro di giocarci.

Sicurezza tecnica

Prima diMETTERE in funzione l'apparecchio controllare che non vi siano danni visibili esternamente né sull'aspirapolvere né sugli accessori; non mettere in funzione un aspirapolvere danneggiato.
Confrontare i dati di allacciamento sulla targhetta dati dell'aspirapolvere (tensione di rete e frequenza) con quelli della rete di alimentazione. Questi dati devono assolutamente corrispondere. L'aspirapolvere sera modifiche è adatto a 50~Hz o 60~Hz .
La presa elettrica deve essere protetta da un fusibile da 16 A oppure da 10 A ad azione ritardata.
É possibile il funzionamento temporaneo o permanente su un sistema di alimentazione di energia elettrica autosufficiente o non sincrono alla rete (come reti autonome, sistemi di backup). Requisito per il funzionamento è che il sistema di alimentazione di energia elettrica rispetti le normativ-ve EN 50160 o similari.

Le misure di sicurezza previste nell'impianto domestico e per questo prodotto Miele devono essere garantite per funzionalità e procedure ancche col funzionamento autonomo oppure non sincrono alla rete oppure sostuite da misure equali nelle installazione. Come per esempio descripto nella pubblicazione attuale della VDE-AR-E 2510-2.

Eventuali riparazioni all'aspirapolvere in garanzia devono essere effettuate esclusivamente dall'assistenza tecnica autorizzata Miele, altrimenti il diritto alla garanzia per qualsiasi eventuale ulteriore danno decade.

Non tirare il cavo per spostare l'aspirapolvere e non sfilare la spina dalla presa tirando il cavo. Non passare il cavo su spigoli appuntiti e non schiacciario ad es. fatto le porte. Evitare di passare continuamente sul cavo con l'aspirapolvere. Tutte queste operazioni possono danneggiare il cavo, la spina e la presa e mettere a rischio la sicurezza.
Se il cavo di alimentazione è danneggiato, non mettere in funzione l'aspirapolvere. Un cavo di alimentazione danneggiato deve essere sostituito per intero, tamburo compreso. Per motivi di sicurezza è necessario che la sostituzione sia effettuata dal servizio di assistenza tecnica autorizzato Miele.
Non immershere mai per nessun motivo l'aspirapolvere in acqua; pulirlo solamente con un panno asciutto oppure so- lo leggermente inumidito.

Eventuali riparazioni devono essere effettuate escludamente da un technique del servizio di assistenza autorizzato Miele. Se le riparazioni non sono state effettuate correttamente, queste possono mettere seriamente in pericolo la sicurezza dell'utente.
Solo con i pesz di ricambio originali, Miele da la garanzia di soddisfare le richieste di sicurezza. Sostituire eventuali pesz difettosi solo con ricambi originali Miele.
L'imballaggio protege l'elettrodomestico durante il transporte. Si consiglia di conservare la confezione per eventuali trasporti.

Impiego corretto

Non mettere mai in funzione l'aspirapolvereenza sacchetto,hetto motore ehetto aria in uscita.
Se il sacchetto polvere non è insertito, il coperchio del vano sacchetto non può essere chiuso. Non forzare!
Non aspirare oggetti ardenti o incandescenti, come sigarette, cenere o carbone apparentente spenti.
Non aspirare con l'aspirapolvere liquidi e sporco bagnato. Prima di passare l'aspirapolvere su moquette e/o tappeti lavati o inumiditi, aspettare che siano completamente asciutti.
Non aspirare la polvere di toner. Il toner, ad es. delle stampanti o delle fotocopiatrici, cui condurre elettricità.
Non aspirare sostanje fácilmente inflammabili o esplosive, né gas; non passare l'aspirapolvere nemmeno in locali dove tali sostanje sono depositate.
Non aspirare all'altezza della testa delle persone.

Accessori

Se è in azione la turbospazzola Miele, non avvincare le mani al rullo in movimento.
Se si usa l'impugnatura libera, alla tubo né accessori, controllare che non sia danneggiata.
Utilizzare solo sacchetti polvere, filtri e accessori con il logo "ORIGINAL Miele" apposto sulla confezione. La casa produttrice può garantire la sicurezza solo per gli accessori originali.

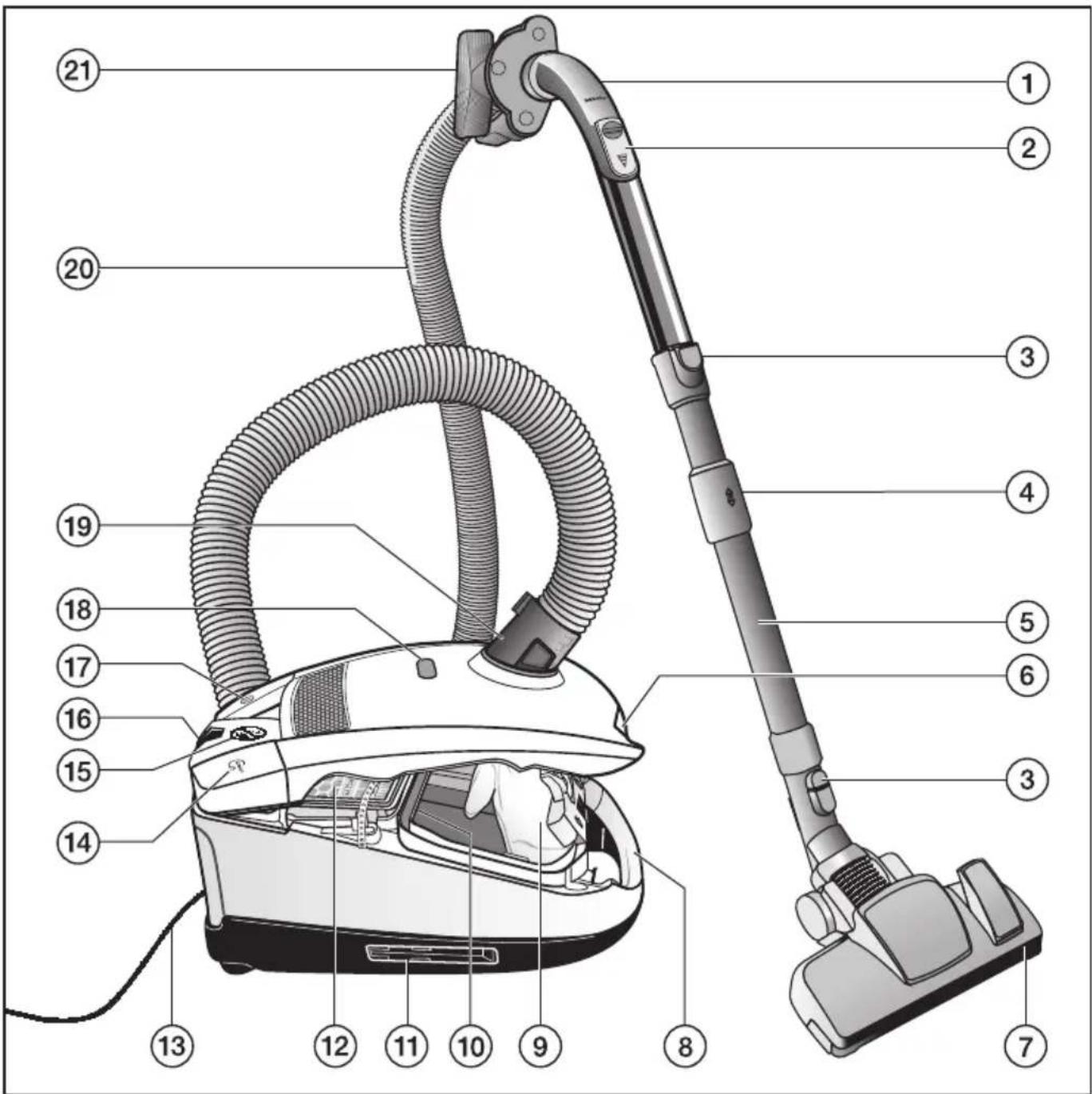

it - Descrizione apparecchio

① Impugnatura XXL
② Aria secondaria
③ Tasti di sblocco
Sblocco per il tubo telescopico
⑤ Tubo telescopico
⑥ Tasto di sblocco coperchio vano sacchetto
⑦ Bocchetta universale*
⑧ Maniglia per il trasporto
⑨ Sacchetto polvere Original Miele
⑩ Filtromotore
① Park-System per il posizionamento (su entrambi i lati dell'aspirapolvere)
⑫ Filtro aria in uscita Original Miele*
⑬ Cavo di alimentazione
Tasto a pedale per l'avolgimento automatico del cavo
15 Selettore potenza
16 Park-System per le pause di lavoro
Tasto a pedale On/Off ①
18 Spia sostituzione sacchetto
19 Valvola di aspirazione
20 Tubo aspirante flessibile
21 Porta-accessori

• a seconda del modello i componenti possono essere diversi o non essere in do-tazione.

Smaltimento dell'imballaggio di vendita

L'imballaggio protege l'elettrodomestico durante il trasporto. I

materiali utilizzati per l'imballaggio sono riciclabili, in quanto selezionati secondo criteri di rispetto dell'ambiente e difacilityà smaltimento.

Restituire gli imballaggi al circuito di raccolta dei materiali consente da una parte di risparmiare materie prime e inoltre di ridurre il volume dei rifiuti. Per lo smaltimento conferire gli imballaggi negli apposti contentitori.

Smaltimento del sacchetto e dei filtri

Sacchetti e filtri sono realizzati in materiali eco-compatible. I filtri possono essere smaltiti insieme ai normali rifiuti domestici; lo stesso vale per i sacchetti, a meno che non contengano sporco che non può essere smaltito insieme ai normali rifiuti domestici.

Smaltimento delle apparecchia

Estrarre dal vecchio appearecchio il sacchetto polvere e i filtri e gettarli nei rifiuti indifferenziati di casa.

Le apparecchiature elettriche ed elettroniche contengono spesso materiali utili. Contengono altresi sostanze, compostie componenti che erano necessari per il funzionamento e la sicurezza dell'apparecchiature stessa. Smaltirli in modo non adeguato o nei rifiuti domestici pottrebbe nuocere alla salute e all'ambien

te. In nessun caso quindi smaltire queste apparecchiature nei normali rifiuti domestici.

Il simbolo del cassetto barrato indica che il prodotto deve essere conferitoagli idonei centri di raccolta differenziatata allestiti dai comuni o dalle società diigiene urbana oppure riconsegnato gratuitamente al rivenditore al momento dell'acquisto di una nuova apparecchia-tura di tipo equivalente, in ragione diuno a uno. L'utente è tenuto a cancellare eventuali dati personali dall'apparecchiatura elettronica da smaltire. L'adeguata raccolta differenziata contribuisce a evitare possibili effetti negativissull'ambiente e sulla salute e favorisce ilricchio dei materiali di cui è compostaI'apparecchiatura.Per la gestione delrecupero e dello smaltimento degli eletrodomestici,Miele Italia aderisce alconsorzio Ecodom (Consorzio ItalianoRecupero e Riciclaggio Elettrodomesti-ci).

Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE), ai sensi del Decr. legisl. 14 marzo 2014, n. 49 in attuazione della Direttiva 2012/19/UE e sui RAEE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Accertarsi che sono al momento dello smaltimento l'apparecchiatura sua tenuta lontana dai bambini.

Nota relativa alla normativa europea (EU) n. 666/2013

Questo elettrodomestico è un aspirapolvere a uso domestico e in base ai regolamenti sopra citati viene classificato come aspirapolvere universale.

Queste istruzioni d'uso e altri dati sono disponibili per il download sulla pagina internet di Miele al link www.miele.com.

Il consumo energetico annuo riportato in base alla normativa sulla scheda tec-nica e sull'etichetta energetica descrive il consumoindicativo annuo di energia (kWh per anno),basato su 50 attività di pulizia. Il consumo effettivo annuo di energia dipende alla modalità di utilizzo dell'apparecchio.

Tutte le misurazioni e i calcoli da effettuare citati nei regolamenti sono stati eseguiti in base alle seguenti norme, valide e armonizzate, tenendoconto anche delleindicazioni pubblicate alla Commissione Europea a settembre 2014:

a) EN 60312-1 Aspirapolvere per uso domestico - Parte 1: Aspirapolvere a secco - Metodi per la verifica delle prestazioni
b) EN 60704-2-1 Apparecchi elettrici per uso domestico e similare - Codice di prova per la determinazione del rumore aereo - Parte 2-1: Norme particolari per aspirapolvere
c) EN 60335-2-2 Apparecchi elettrici di uso domestico e similare - Sicurezza - Parte 2-2: Norme particolari per aspirapolverere ed apparecchi per la pulizia ad aspirazione d'acqua.

Non tutte le bocchette e gli accessori in dotazione con l'aspirapolvere sono indicati per la pulizia intensa di tappeti e pavimenti duri come descririto nella normativa. La seguente bocchetta a pavimento e l'impostazione sono state utilizzate per rilevare i valori:

per i consumi energetici e le classi di efficacia di pulizia su tappeti e moquette e pavimenti duri, nonché per il valore di rumorosità su tappeti e moquette è stata impiegata la bocchetta commutabile con setole rientrate (premere il tasting a pedale).

I dati rilevati in base alla normativa fanno escludivamente riferimento alle combinazioni e alle impostazioni qui indicate della bocchetta sui differenti tipi di pavimento.

In tutte le misurazioni sono stati utilizzati esclusivamente sacchetti polvere, filtr motore e filtria aria in uscita Original Miele.

Notarelativaleimmagini

Le immagini indicate nei capitoli sono riportate alla fine delle presenti istruzioni d'uso, nelle pagine pieghevoli.

Allacciamo

Allacci are it tubo flessible (Fig. 01 + 02)

Infilare l'attacco del tubo flessibile nell'apertura di aspirazione dell'aspi-rapolvere sono all'incastro. Far coincidere le guide di inserimento delle due parti.
Premere i tasti di sblocco sul bocchettone di aspirazione se si desidera分开are i componenti ed estrarre il tubo aspirante dall'apertura di aspirazione.

Collegare impugnatura e tubo flessibile (Fig. 03)

Infilare l'altro attacco del tubo flessibile nell'impugnatura fino allo scatto.

Collegare impugnatura e tubo aspirante (Fig. 04)

■ Inserire l'impugnatura nel tubo aspi-rante fino allo scatto. Far coincidere le guide di inserimento delle due parti.
Per sganciare i componenti, premere il tasto di sblocco e staccare l'impugnatura dal tubo aspirante facendola ruotare leggermente.

Collegare il tubo rigido e la bocchetta a pavimento commutabile (Fig. 05)

Infilare il tubo rigido nella bocchetta a pavimento, ruotandolo verso destra e verso sinistra finché si incastra.

Per sganciare i componenti, premere il tasto di sblocco e staccare il tubo aspirante alla bocchetta a pavimento con una leggera rotazione.

Attivare l'indicatore saturazione filtraria in uscita timestrip sul filtrato aria in uscita

Ilchioindotazionevariaasecondadelmodelldiaspirapolvere(Fig.06).

a AirClean

b AirClean Plus 50 (azzurro)

c Silence AirClean 50 (grigio)

d Active AirClean 50 (nero)

e HEPA AirClean 50 (bianco)

Se l'aspirapolvere è dotato del filtro aria in uscita c, d o e, attivare l'indicatore saturazione filtro aria in uscita timestrip®.

Premere il tasto di sblocco nell'incavo e aprire il coperchio del vano sacchetto fino allo scatto verso l'alto (Fig. 07).
Rimuovere la fascia con leindicazioni (Fig. 08).
Premere l'indicatore saturazione filtrato aria in uscita timestrip® (Fig. 09).

Dopo ca. 10 - 15 secondi sul margine sinistro dell'indicatore compare una sottile striscia di colore rosso (Fig. 10).

Danni causati dallo sporco presente nel vano polvere.

A causa di un sacchetto polvere non correttamente agganciato, grandi quantità di polvere possono giungere nel vano polvere e danneggiare i componenti.

Prima di chiudere il coperchio del vano polvere, accertarsi che il sacchettto polvere sia inserito con un aggancio percettabile.

Chiudere il coperchio del vano sacchetto facendo attenzione a non impigliare il sacchetto.

Funzione dell'indicatore saturazione滤ro aria in uscita timestrip®

L'indicatore saturazione filtro timestrip® segnala la durata del filtro aria in uscita. Dopo ca. 50 ore di funzionamento il display è rosso (Fig. 11). 50 ore di funzionamento corrispondono all'incirca all'utilizzo medio di un anno.

Uso degli accessori forniti (Fig. 12 + 13)

① Pennello

Per aspirare listelli, oggetti decorati, intagliati o particolarmente delicati.

La testa del pennello può essere ruotata in modo da assumere la posizione più comoda.

Bocchetta per poltrone

Per aspirare divani, poltrone, materassi, cuscini, tende ecc.

Bocchetta a lancia

Per aspirare pieghe, fessure e angoli.

④ Porta-accessori per tre elementi

Ogni accessorio ha il suo postonel porta-accessori,indicato da unsimbolo.

• Quando serve, infrilare il porta-accessori sull'attacco girevole dell'aspirapolvere finché scatta in modo percettabile.

Alcuni modelli hanno in dotazione più di seriée uno dei seguenti accessori non rappresentati in figura.

• Bocchetta a pavimento AllergoTeQ

-Turbospazzola

A questi aspirapolvere sono allegate delle istruzioni d'uso分开e relative all'accessorio in dotazione.

L'assortimento Miele per la cura dei pavimenti offre gli accessori adatti a molte applicazioni speciali (v. cap. "Accessori su richiesta").

Uso

Regolare la lunghezza del tubo telescopico (Fig. 14)

Il tubo telescopico si compone di 2 tubi, l'uno inserito nell'altro, che per aspirare possono essere estratti alla lunghezza rispettovamente più comoda.

■ Afferrare lo sblocco e regolare il tubo telescopico alla lunghezza desiderata.

Impostare la bocchetta commutabile (Fig. 15, 16 + 17)

A seconda del modello l'aspirapolvere è dotato di una delle bocchette raffigura- te.

Questo aspirapolvere è adatto alla pulizia quotidiana di pavimenti duri, non delicati, tappeti e moquette.

L'assortimento Miele per la cura dei pavimenti offre per gli altri tipi di pavimenti o per applicazioni speciali bocchette, spazzole e accessori aspiranti adatti (v. cap. "Accessori su richiesta").

Attenersi sempre in primo luogo alle indicazioni per la pulizia e la cura del pavimento/rivestimento fornite dal relativivo produttore.

Pulire pavimenti duri, piani e non delicati dotati di fughe con le setole estratte:

premere il tasting a pedale.

Pulire tappeti e moquette con le setoler rientrate:

premere il tasting a pedale.

Se la bocchetta a pavimento commutabile scorre con dificoltà, ridurre la potenza aspirante finché la bocchetta scorrera più facilemente (v. cap. "Uso", par. "Impostare la potenza aspirante").

Bocchetta commutabile (Fig. 18)

La bocchetta commutabile è adatta per aspirare le scale.

Pericolo di ferimento se l'aspira polvere cade.

L'aspirapolvere che per esempio ca de dalle scale più ferire.

Per motivi di sicurezza, aspirare i gradini partendo sempre dal più basso e salire.

Estrarre il cavo di alimentazione (Fig. 19)

Estrarre il cavo fino alla lunghezza desiderata.
Inserire la spina nella presa.

Danni a causa del surriscaldamento.

Il cavo di alimentazione può surriscaldarsi con l'uso prolongato.

Estrarre la spina alla presa elettrica.
Premere brevamente il tasting a pedale per l'avolgimento automatico del cavo.

Il cavo si avvolge completeness.

Se non si deve avvolgere il cavo completamente, è possibile disattivare但这a funzione. A tale scopo afferrare il cavo di alimentazione durante l'avolgimento e tirare brevamente quando l'avolgimento deve terminare.

Accensione e spegnimento (Fig. 21)

Premere il tasting a pedale On/Off ①.

Impostare la potenza aspirante (Fig. 22)

È possibile adattare la potenza di aspi-razione dell'aspirapolvere in base alla situazione. Riducendo la potenza aspi-rante si abbassaanche notevolmente la forza di scorrimento sulla bocchetta a pavimento.

I diversi livelli di potenza sono contrassegnati da symboli che permettono di individuire immediatamente per quali usi è raccomandata quella potenza.

Tende, tessuti
Mobiliimbottiti,cuscini
Tappeti pregiati velour, passatoie, guide
Pulizia quotidiana, a risparmio energetico, massima silenzioso
Tappeti e moquette a riccioli
Pavimenti duri, tappeti e moquette molto sporchi

Se si utilizes la bocchetta commutabile e estaaderisce troppo al pavimento, ridurre la potenza aspirante cosi da augmentarne la scorrevolezza.

• Ruotare il selettore sulla potenza desiderata.

Aprière l'aria secondaria (Fig. 23)

Serve a ridurre temporaneamente la potenza aspirante, per evitare che la bocchetta si attacchi p.es. a tappeti o rive-stimenti tessili.

Aprière l'aria secondaria sull'impugnatura quel tanto che basta per sposta re con facilità la bocchetta.

In quello modo la bocchetta diventa più scorrevole.

Durante l'aspirazione

• Mentre si aspira trascinare l'aspirapolvere dietro di sé. L'aspirapolvere cui quod estere appoggiato anche in verticale, ad es. per pulire scale o tende.

Sospendere il lavoro, trasportare l'aspirapolvere e riporlo

Park-System per le pause di lavoro (Fig. 24)

Per brevi pause di lavoro, il tubo aspirante cui possono essere comodamente agganciato all'aspirapolvere in verticale.

Infilare la bocchetta con il gancio posteriore nel Park-System.

Se l'aspirapolvere si trova su una superficie inclinata, ad es. una rampa, accoriare completeness il tubo telescopico.

Park-System per il posizionamento (Fig. 25 + 26)

Spagnere sempre l'aspirapolvere a fine uso. Estrarre la spina alla presa elettrica.

Riporre I'aspirapolvere in posizione verticale.
Accorciare completeness it tubo telescopico.
Infilare la bocchetta con l'apposto gancio dall'alto in uno dei due supporti laterali dell'aspirapolvere.

Ora l'aspirapolvere cui estere trasportato e riposto comodamente.

Se l'aspirapolvere è dotato di impugnatura XXL, si cui riporlo occupando ancora minor spazio.

Infine staccare l'impugnatura XXL dal tubo telescopico inserto.
- Avvolgere il tubo flessibile intorno al tubo telescopico e infrilare dall'alto il perno di aggancio dell'impugnatura XXL nella seconda fessura.

Manutenzione

Pericolo di scossa elettrica a
causa della tensione di rete.
Con I'elettrodomestico spento è comunque presente tensione di rete.
Estrarre la spina alla presa elettrica prima di qualsiasi intervento di manutenzione.

Ilsystemadi filtrimielesimcompone di 3
accessori:

• Sacchetto polvere originale Miele (modello FJM)

• Filtro motore

• Filtro aria in uscita Original Miele

Per garantire l'efficienza dell'aspirapolvere, sostituire questi accessori con regolarità.

Si consiglia di utilizzato gli accessori con il logo "ORIGINAL Miele" riportato sulla confezione. Solo in quello modosi sfruttano appieno sia la potenza aspirante dell'apparecchio che il volume del sacchetto polvere.

I sacchetti polvere contraddistini dal logo ORIGINAL Miele apposto sulla confezione non sono prodotti in carta o materiali simili, né tantomeno dispongono di una piastra in cartone. In questo modo si ottengono durevolezza e sicurezza.

Si tengapresente che malfunzionamenti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logo "ORIGINAL Miele" sulla confezione, sono escludi alla copertura di garanzia.

Fonti di riferimento per accessori

È possibile acquistare gli accessori originali Miele in internet nello shop online di Miele, presso il servizio di assistenza tecnica Miele oppure presso i negoti specializzati Miele.

Gli accessori originali Miele si riconoscono dal logo "ORIGINAL Miele" apposto sulla confezione.

Con 3D4U, Miele offre inoltre accessori Gratis per il download per la stampante 3D (www.miele.it, Service, Pezzi di ricambio & Accessori).

3D4U

Ogni confazione di sacchetti polvere Original Miele contiene 4 sacchetti polvere, un filtro aria in uscita AirClean e un filtrro motore. Le confezioni grande Original Miele contengono 16 sacchetti polvere, 4 filtri aria in uscita AirClean e 4 filtri motore.

Se"Incece si vuole comparare il filtro aria in uscita originale Miele singularmente, è sufficienteindicare al negoziente o al servizio di assistenza tecnica autorizzato Miele il modello del proprio aspirapolvere. Il filtro aria in uscita si cui acquisareanche on-line sul sito shop.miele.it.

Spia sostituzione sacchetto (Fig. 27)

Il sacchetto deve essere sostituito quando la finestrella che indica il grado di saturazione si colora completamente di rosso.

I poro ostruii riducono la potenza aspi-rante dell'aspirapolvere.

Smaltire l'intero sacchetto. Non utilizzarlo più volte.

Verificare il grado di saturazione del sacchetto

• Agganciare la bocchetta universale commutabile.
  Accendere l'aspirapolvere e impostare la massima potenza aspirante.
  Sollevare leggermente la bocchetta dal pavimento.

Funzionamento della spia sostuzione sacchetto

Il funzionamento dell'indicatore è tarato sulla polvere mista: composta da polvere, capelli, lanugine di tappeti, fili, sabbia, ecc.

Se si aspira molta polvere sottile, come p.es. polvere di trapanatura, sabbia, eventuallymenteanche gesso o farina,i poridel sacchetto polvere si possono ostruire rapidamente.

La spia visualizza quindi già "piano", anche se il sacchetto polvere alla non lo è. Il sacchetto polvere deve essere quindi sostituito.

Se vengono aspirati molti capelli, lanugine, ecc. il segnalatore reagirà invece solo quando il sacchetto sare completingmente pieno.

Rimuovere il sacchetto polvere (Fig. 28)

• Tenere premuti i tasti di sblocco ai lati dell'attacco e sganciare quest'ultimo dall'apertura.

Premere il tasto di sblocco nell'incavo e aprire il coperchio del vano sacchetto fino allo scatto verso l'alto (Fig. 07).
Contemporaneamente il sacchetto si chiude in automatico,osi da impedire la fuoriuscita di polvere.
■ Afferrare la linguetta e sfilare il sacchetto alla sede.

Inserire il sacchetto polvere (Fig. 29)

Inserire il nuovo sacchetto polvere nella sua sede fino al percettabile aggancio. Lasciare piegato il nuovo sacchettoosi come lo si preleva alla confezione.
Chiudere il coperchio del vano sacchetto facendo attenzione a non impigliare il sacchetto.

Un'apposita sicurezza impedisce di chiudere il coperchio del vano se manca il sacchetto. Non agire con forza.
Infilare l'attacco del tubo flessibile nell'apertura di aspirazione dell'aspi-rapolvere sono all'incastro. facendo coincidere le due parti (v. piccolo incavo e sporenza arrotondata che in-dicano la posizione corretta) (Fig. 01).

Sostituire ilhetto motore (Fig. 30)

Sostituire il filtrro motore quando si après una nuova confezione di sacchetti polvere.
Ogni confazione di sacchetti polvere Original Miele contiene un filtro motore,!.!.!.!.
Aprière l coperchio del vano sacchetto.

■ Afferrare la linguetta e sfilare il sacchetto alla sede.
Aprière il telaio del filtro ed estrarre il filtrto consumato afferrandolo nel punto pulito.
Inserire un nuovo filtrro motore.
Richiudere il telaio.
■ Inserire il sacchetto fino in fondo nella sede.
Chiudere il coperchio del vano sacchetto facendo attenzione a non impigliare il sacchetto.

Sostituzione del filtro aria in uscita

Ilhetto in dotazione varia a seconda del modello di aspirapolvere (Fig. 06).

a AirClean

Sostituire quello interrogati che si è il oglio di sapparare un oglio. Sostituire quello interrogati che si è il oglio di sapparare un oglio.

b AirClean Plus 50 (azzurro)

Sostituire il filtro aria in uscita dopo ca. un anno. Si consiglia di annotare la data sul filtrro.

c Silence AirClean 50 (grigio)
d Active AirClean 50 (nero)
e HEPA AirClean 50 (bianco)

Sostituire il filtro aria in uscita quando la finestrella della spia di saturazione aria in uscita timestrip® è completamente rossa (Fig. 11). La spia si accende dopo ca. 50 ore di funzionamento, che corrispondono in media a un anno di utilizzato. Si può continuare a utilizzato l'aspi-rapolvereanche sanza sostituire il filtrio.

Tenere presente perché che la potenza aspirante diminuisce e il filtraggio è meno efficente.

Sostituire ilhetto aria in uscita AirClean (Fig. 31 + 32)

Assicurarsi che sia sempre inserto un solochio.

Aprière l coperchio del vano sacchetto.
Premere lo sbloccaggio della griglia,...
futto e aprirla fino allo scatto.
Prelevare il filtro aria in uscita AirClean consumato afferrandolo nei punti puliti.
- Inserire il nuovohetto aria in uscita AirClean.

Se si vuole usare unhetto aria in uscita AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oppure HEPA AirClean 50, v. quanto riportato al capitolo "Cambiarehetto aria in uscita".

Chiudere la griglia del filtr.

Danni causati dallo sporco presente nel vano polvere.

A causa di un sacchetto polvere non correttamente agganciato, grandi quantità di polvere possono giungere nel vano polvere e danneggiare i componenti.

Prima di chiudere il coperchio del vano polvere, accertarsi che il sacchettoto polvere sia inserito con un aggancio percettabile.

Chiudere il coperchio del vano sacchetto facendo attenzione a non impigliare il sacchetto.

Sostituire ilhetto aria in uscita AirClean Plus 50, Silence AirClean 50, Active AirClean 50 e HEPA AirClean 50 (Fig. 33 + 34)

Assicurarsi che sia sempre inserito un solohetto.

Aprière l coperchio del vano sacchetto.
Sollevare ilhetto aria in uscita ed estrarlo.
■ Inserire il nuovo filtro aria in uscita e premerlo verso il basso.
- Se si utilizza ilhetto aria in uscita c, do e premere la spia saturazionehetto aria in uscita timestrip®.

Dopo ca. 10 - 15 secondi sul margine sinistro dell'indicatore compare una sottile striscia di colore rosso.

Se si vuole usare unhetto aria in uscita AirClean v. quanto riportato al capitolo "Cambiarehetto aria in uscita".

Danni causati dallo sporco presente nel vano polvere.

A causa di un sacchetto polvere non correttamente agganciato, grandi quantità di polvere possono giungere nel vano polvere e danneggiare i componenti.

Prima di chiudere il coperchio del vano polvere, accertarsi che il sacchettto polvere sia inserito con un aggancio percettabile.

Chiudere il coperchio del vano sacchetto facendo attenzione a non impigliare il sacchetto.

Cambiare filtro aria in uscita (Fig. 06)

Ilchio in dotazione varia a seconda del modello di aspirapolvere:

a AirClean
b AirClean Plus 50 (azzurro)
c Silence AirClean 50 (grigio)
d Active AirClean 50 (nero)
e HEPA AirClean 50 (bianco)

Assicurarsi che sia sempre inserto un solochio.

Da tenere presente quando si cambia tipo di filtering

1. Se anziché un filtro aria in uscita a si desidera utilizzato il filtro b, c, d o e estrarreanche la griglia filtrone insertire il nuovo filtrono come è.

Se siutilizza il filtro aria in uscita c,do e attivare inoltre la spia saturazione filtro aria in uscita timestrip (Fig. 09).

1. Se anziché un filtro aria in uscita b, c, d o e si inserisce un filtro a, alla bisogna inserire ancche la griglia filtro* (Fig. 32).

2. Griglia filtró, v. cap. "Accessorii su richiesta"

Sostituire gli alzafili (Fig. 35 + 36)

(non possible per modelli con bocchetta universale EcoTeQ Plus)

Gli alzafili sull'estremità della bocchetta universale si possono sostuire. Sostituire gli alzafili quando il feltro è liso.

• Facendo leva estrarre le fasce alzafili. Utilizzato a tale scopo p.es. un cacciavite piatto.
  Sostituire gli alzafili consumati con quelli nuovi.

I pezzi di ricambio si possono richiedere al servizio di assistenza tecnica autorizzato Miele o ai rivenditori specializzati Miele.

Pulizia / Manutenzione

Pericolo di scossa elettrica a causa della tensione di rete.

Con l'elettrodomestico spento è comunque presente tensione di rete.

Estrarre la spina alla presa elettrica prima di qualsiasi intervento di pulizia.

Aspirapolvere e accessori

Pericolo di scossa elettrica a causa della tensione di rete.

Se I'umidità penetrà nell'aspirapolvere c'è pericolo di scossa elettrica.

Non immershere mai l'aspirapolvere in acqua.

Le parti e gli accessori in plastica dell'aspirapolvere possono essere puliti con un apposto prodotto per plastica, reperibile in commercio.

Danni causati da prodotti non adatti.

Tutte le superfici si grafiano disponente. Tutte le superfici possono subbire ancche alterazioni di colore o decolorazioni se si trattano con prodotti non adeguati.

Non utilizzare mai prodotti abrasivi, pulitori per vetro o multiuso e detergenti contenti oli.

Vano polvere

Pulire il vano polvere con un secondo aspirapolvere o con un panno asciutto o un pennello per la polvere.

Cosa fare se...

La maggior parte dei guasti che si verificano durante l'uso quotidiano dell'apparecchio più essere eliminata personalmente,enza difficoltà. In molti casi è possibile risparmiare tempo eosti sanza doversi necessariamente rivolgere all'assistenza tecnica.

Le tabelle che seguono sono un ainto per individuire e possibilmente eliminare le cause dei guasti.

Pericolo di scossa elettrica a causa della tensione di rete. Con l'elettrodomestico spento è comunque presente tensione di rete. Estrarre la spina alla presa elettrica prima di qualsiasi intervento.

Problema Causa e rimedio

L'aspirapolvere si spe-gne da solo.

Se l'aspirapolvere si scalda troppo, un limitatore della temperatura lo spegne.Il guasto più verificarsi se p.es. un oggetto volumi-noso ostruisce le vie di aspirazione, il sacchetto pol-vere è pieno o ostruito da polvere fine o se il Filtering motore/aria in uscita è molto sporco.Spegnere l'aspirapolvere con il tasto a pedale On/Off ① e staccare la spina alla presa elettrica.Unea volta rimossa la causa, aspettare ca. 20-30 mi-nuti prima di riaccendere e riutilizzare l'aspirapolvere,in modo che si raffreddi.

Assistenza tecnica

Contatti in caso di guasto

In caso di guasti che non si è in grado di risolverve da soli, contattare il negotio specializzato Miele o il servizio di assistenza tecnica Miele.

I contatti dell'assistenza tecnica Miele si trovano in fondo alle presenti istruzioni.

Garanzia

La durata della garanzia prevista alla legislazione vigente è di 2 anni.

Per ulteriori informazioni sulle condizioni di garanzia rivolgersi all'assistenza technique Miele.

Accessorisurrichiesta

Attenersi innanzitutto alleindicazioni sulla pulizia del produttore del pavimento, del tappeto o della moquette.

Si consiglia di utilizzare gli accessori con il logo "ORIGINAL Miele" riportato sulla confezione. Solo in quello modosi sfruttano appieno sua potenzaaspirante dell'apparecchio che il volume del sacchetto polvere.

Si tengapresente che malfunzionali e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logo "ORIGINAL Miele" sulla confezione, sono escludi alla copertura di garanzia.

Fonti di riferimento per accessori

È possibile acquistare gli accessori originali Miele in internet nello shop online di Miele, presso il servizio di assistenza tecnica Miele oppure presso i negoti specializzati Miele.

Gli accessori originali Miele si riconoscono dal logo "ORIGINAL Miele" apposto sulla confezione.

Con 3D4U, Miele offre inoltre accessori Gratis per il download per la stampante 3D (www.miele.it, Service, Pezzi di ricambio & Accessori).

3D4U

Alcuni modelli hanno in dotazione più di seri euno o più dei seguenti accessori.

Bocchette / Spazzole

Turbospazzola TurboTeQ (STB 305-3)

Per aspirare fili e capelli da moquette e tappeti a peso corto.

Spazzola pavimento Hardfloor (SBB 235-3)

Per aspirare pavimenti duri, piani e non delicati.

Con setole naturali, per aspirare superfici dure e piane e nicchie strette.

Con setole naturali, per aspirare veloc-.
mente ampie superfici dure e piane e
nicchie strette.

Altri accessori

Turbospazzola a mano Turbo Mini (STB 101)

Per aspirare imbottiti, materassi e sedili d'auto.

Spazzola universale (SUB 20)

Per spelverare libri, mensole e simili.

Spazzola a lamelle / spazzola per termosifoni (SHB 30)

Per aspirare tra gli elementi del radiatore, in fissure o interstizi.

Bocchetta per materassi (SMD 10)

Per aspirare comodamente materassi, poltrone con pieghe e fissure.

Bocchetta a lancia, 300 mm (SFD 10)

Bocchetta a lancia molto lunga per aspirare fissure, angoli, pieghe.

Bocchetta a lancia, 560 mm (SFD 20)

Bocchetta a lancia flessibile per aspirare interstizi molto accessibili.

Bocchetta per poltrone XL (SPD 20)

Bocchetta per poltrone larga per aspirare poltrone, materassi, cuscini.

Impugnatura Comfort con illuminazione (SGC 20)

Per illuminare la superficie da aspirare.

Filtri

Filtro aria in uscita AirClean Plus 50 (SF-AP 50)

Per un filtraggio efficace e un'aria ambiente particolaremente pulita.

Filtro aria in uscita Silence AirClean 50 (SF-SA 50)

Per augmentare sensibilmente la silenziosa dell'aspirapolvere.

Filtro aria in uscita Active AirClean 50 (SF-AA 50)

Per ridurre in modo sensibile gli odori sgradevoli. Ideale in presenza di animali domestici o fumatori.

Filtro aria in uscita HEPA AirClean 50 (SF-HA 50)

Per l'efficace filtraggio di polvere fine e allergeni. Ideale per le persone allergiche alla polvere di casa.

Griglia filtro

Serve se anziché il filtro aria in uscita AirClean Plus 50, Silence AirClean 50, Active AirClean 50 o HEPA AirClean 50 si vuole'utilizzato un filtro aria in uscita AirClean.

Strada di Circonvallazione, 27

39057 S. Michele-Appiano (BZ)

E-mail: [e-mail]

www.miele.it

Luxembourg:

Miele S.à r.l.
