BEDIENUNGSANLEITUNG Compact C2 EcoLine Plus MIELE

Sicherheitshinweise und Warnungen 4
Gerätebeschreibung 10
Ihr Beitrag zum Umweltschutz 12
Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013 13
Abbildungsverweise 14
Anschlieben 14
Verwendung des mitgelieferten Zubehörs 15
Gebrauch 16
Abstellen, Transportieren und Aufbewahren 17
Wartung 18
Bezugsquellen fur Zubehorteile 19
Staubbeutel-Wechselanzeige 19
Staubbeutel entnehmer 20
Motorschutzfilter austauschen 20
Zeitpunkt des Abluftfilterwechsels 21
Abluftfilter AirClean austauschen 21
Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und
HEPA AirClean 50 austauschen 22
Abluftfilter umrusten 22

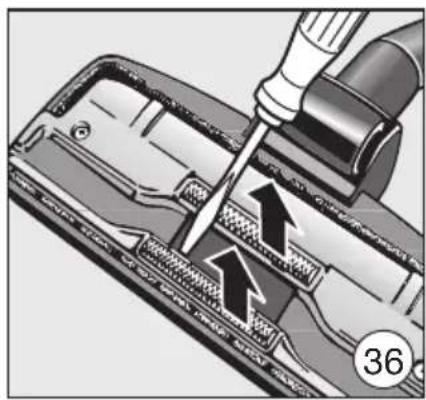

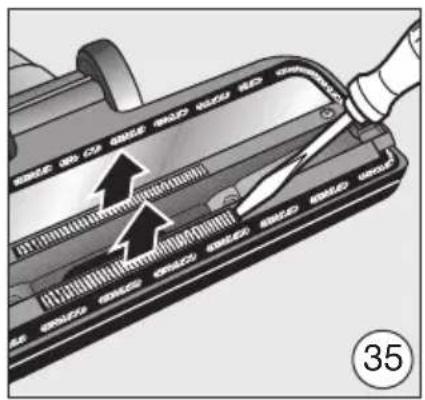

Fadenheber austauschen 23
Pflege 23
Was tun, wenn 24
Kundendienst 25
Kontakt bei Störungen 25
Garantie 25
Nachkaufbares Zubehör 25
Bezugsquellen fur Zubehörteile 25

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann zu Schaden an Personen und Sachen führen.

Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden.

Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf auf hin, das Kapitel „Anschlieben“ sowie die Sicherheitshinweise und Warnungen unbedingt zulesen und zu befolgen.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Schalten Sie den Staubsauger nach jedem Gebrauch, vor jeder Zubehörwechsel, vor jeder Wartung, Pflege und Störungsbehebung aus. Ziehen Sie den Netzstecker aus der Steckdose.

Bestimmungsgemäß Verwendung

Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsächlichen Umgebungen bestimmt. Diese Staubsauger ist nicht für den Baustellenbetrieb geeignet.

Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt.
Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000 m über dem Meeresspiegel bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedieren, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Erstickungsgefahr. Kinder können sich beim Spieler in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopfziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.
▶ Kinder unter 8 Jahren mussen vom Staubsauger ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt.

▶ Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedieren, wenn他们在 Staubsauger so erklärt wurde, dass sieihn sicher bedieren konnen. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen konnen.
▶ Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-nigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Höhe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger speilen.

Technische Sicherheit

Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sightbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.
Vergleichen Sie die Anschlussdaten auf dem Typenschild des Staubsaugers (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbedingt übereinstimmen. Der Staubsauger ist ohne Änderung geeignet für 50~Hz oder 60~Hz .
Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.

Der zeitweise oder dauerhafte Betrieb an einer autarken oder nicht netzynchronen Energieversorgungsanlage (wie z. B. Inselnetze, Back-up-Systeme) ist möglich. Voraussetzung für den Betrieb ist, dass die Energieversorgungsanlage die Vorgaben der EN 50160 oder vergleichbar einhalt. Die in der Hausinstallation und in dieser Miele Produkt vorgesehenen Schutzmaßnahmen müssen auch im Inselbetrieb oder im nicht netzynchronen Betrieb in ihrer Funktion und Arbeitsweise sichergestellt sein oder durch gleichwertige Maßnahmen in der Installation ersetzt werden. Wie beispielsweise in der aktuellen Veröffentlichung der VDE-AR-E 2510-2 beschreiben.
Eine Reparatur des Staubsaugers während der Garantiezeit darauf nur von einem von Miele autorisierten Kundenstausgeführrt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.
Benutzen Sie das Anschlusskabel nicht zum Tragen des Staubsaugers undziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie früfiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können damit beschadigt werden und ihre Sicherheit gefährden.

Benutzen Sie den Staubsauger nicht, wenn das Anschlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.
Tauchen Sie den Staubsauger niemals in Wasser und reinigen Sieihn nur trocken oder mit einem leicht feuchten Tuch.
Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführren. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile)dürfen nur gegen Originalersatzteile ausgetauscht werden.
Die Verpackung schützt den Staubsauger vor Transportschäden. Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren.

Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubbeutel, Motorschutzfilter und Abluftfilter.
Wenn kein Staubbeutel eingesetzt ist, kann der Staubraumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.

Saugen Sie keine brennenden oder gluhenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf.
Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfällig sein.
Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Vermeiden Sie, mit dem Saugstrom in Kopfnähe zukommen.

Zubehör

Fassen Sie beim Saugen mit einer Miele Turbobürstenicht in die laufende Bürstenwalze.
Achten Sie beim Saugen mit dem Handgriff ohne aufge-stecktes Zubehör daraufuf, dass der Handgriff nicht beschadigt ist.
Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem „ORIGINAL Miele“-Logo auf der Verpackung. Nur dazu kann der Hersteller die Sicherheit gewährleisten.

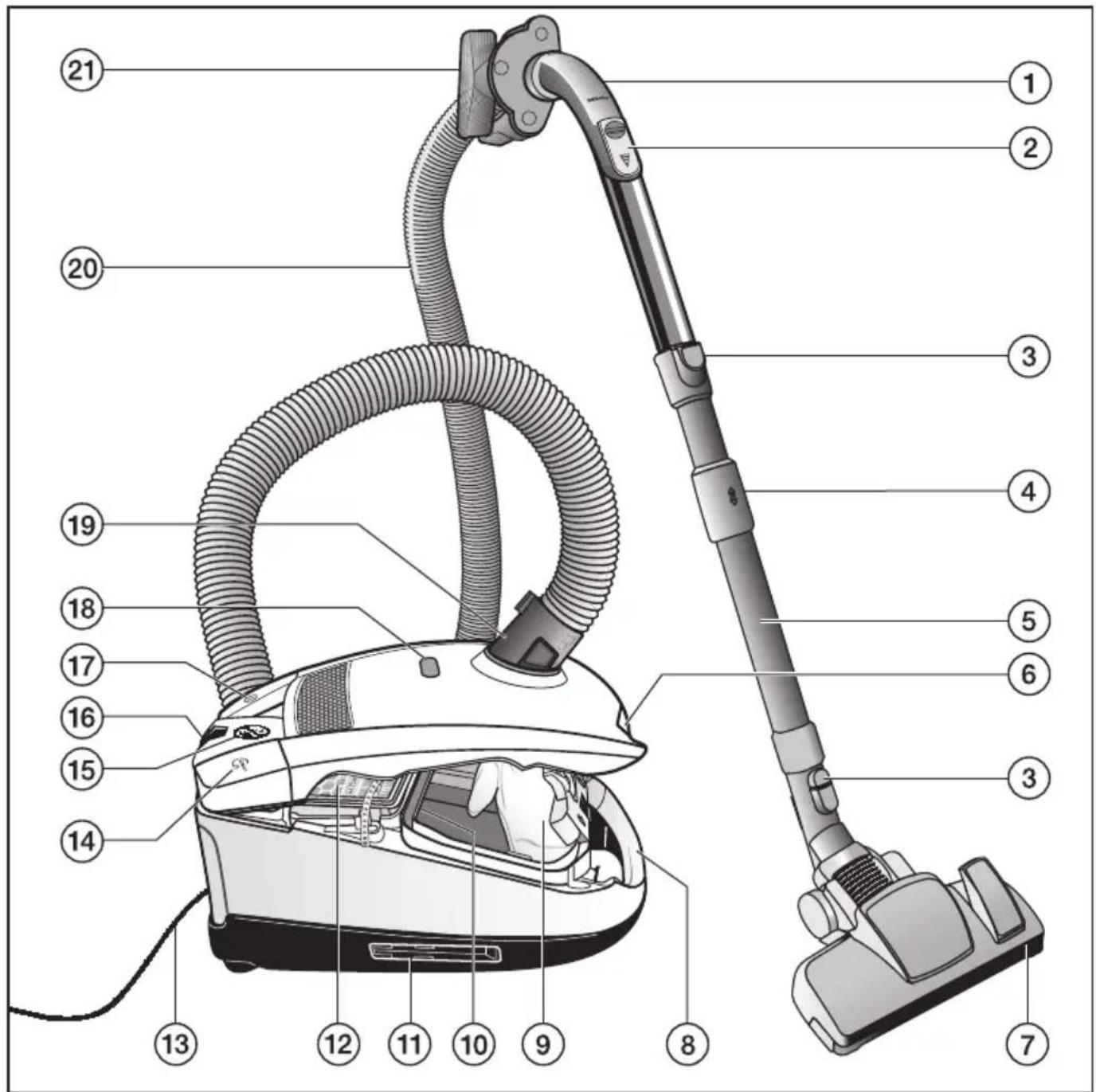

de - Gerätebeschreibung

① Handgriff XXL
② Nebenluftsteller
③ Entriegelungstasten
④ Entriegelung für Teleskoprohr
⑤ Teleskopoprohr
⑥ Entriegelungstaste für Staubraumdeckel
⑦ Bodendüse
⑧Tragegriff
⑨ Original Miele Staubbeutel
10 Motorschutzfilter
(11) Parksystem zur Aufbewährung (an beiden Seiten des Staubsaugers)
^12 Original Miele Abluftfilter
13 Anschlusskabel
14 Fußtaste für automatische Kabelaufwicklung
⑤ Saugleistungswahler
16 Parksystem fur Saugpausen
⑰ Fuβtaste Ein/Aus ①
Staubbeutel-Wechselanzeige
19 Saugstutzen
20 Saugschlauch
② Zubehorhalter

• je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unterschiedlich oder nicht vorhanden.

Entsorgung der Verkaufsverpackung

Die Verpackung schützt den Staubsauger vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Geschichtspunkten ausgewählnt und deshalb recybar.

Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Geben Sie die Verpackung zur Entsorgung in die dualen Systeme (z. B. gelber Sack/ gelbe Tonne).

Entsorgung der Staubbeutel und der eingesetzten Filter

Staubbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter konnen Sie über den normalen Hausmull entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er keinen im Hausmull verbotenen Schmutz enthalt.

Entsorgung des Altgerätes

Entnahmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die ein-gesetzten Filter und geben Sie diese Teile in den Hausmüll.

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung konnen sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Handler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmarktig eigenerwertlich.itte sorgen Sie dazu, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Anmerkung zu der Europäischen Verordnung (EU) Nr. 666/2013

Dieser Staubsauger ist ein Haushaltsstaubsauger und nach offen genannter Verordnung als Universalstaubsaugereingestuft.

These Gebrauchsanweisung und weitere Daten stehen zum Download auf der Miele Internetseite unter www.miele.com bereit.

Der nach der Verordnung ermitteltes jährliche Energieverbrauch beschreibt den indicativen, jährlichen Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hangt davon ab, wie von dem Staubsauger Gebrauch gemacht wird.

Alle in der oben genannten Verordnung durchzuführenden Prüfungen und Berechnungen wurden nach den folgenden, jeweils gültigen, harmonisierten Normen unter Berücksichtigung des zu der Verordnung veröffentlichen Leitfaden der Europäischen Kommission aus September 2014 durchgeführt: a) EN 60312-1 Vacuum cleaners for household use - Part 1: Dry vacuum cleaners - Methods for measuring the performance b) EN 60704-2-1 Household and similar electrical appliances - Test code for the determination of airborne acoustical noise - Part 2-1: Particular requirements for vacuum cleaners c) EN 60335-2-2 Household and similar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances

Nicht alle dem Staubsauger beiliegen den Bodendusen und Saugzubehore sind für den in der Verordnung beschriebenen Einsatz zur intensiven Reinigung von Teppichen oder Hartboden bestimmt. Folgende Bodenduse und Einstellung wurde zur Ermittlung der Werte verwendet:

Für die Energieverbräuche und die Reinigungsklassen auf Teppich und Hartboden sowie den Gerauschwert auf Teppich wurde die umschaltbare Bodendüse mit versenkten Borsten genutzt (Drücken Sie die Fußtaste).

Die nach der Verordnung ermittelten Daten beziehen sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüse auf den unterscheidlichen Bodenbelägen.

Für alle Messungen wurden ausschließlich Original Miele Staubbeutel, Motorschutzfilter und Abluftfilter verwendet.

Abbildungsverweise

Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappeiten am Ende dieser Gebrauchsanweisung.

AnschlieBen

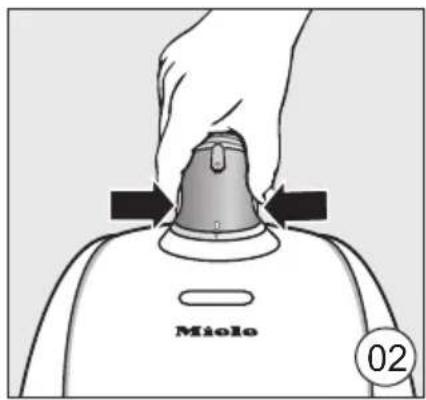

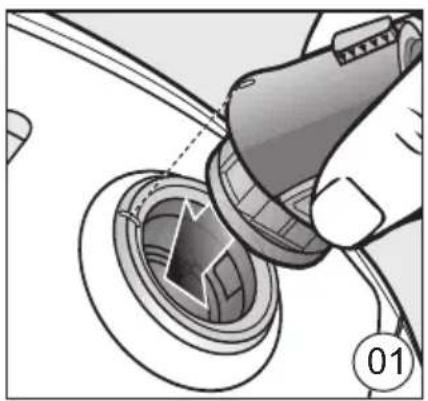

Saugschlauch anschließen (Abb. 01 + 02)

• Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führren Sie dazu die Einführhilfen beider Teile aufeinander zu.
• Drücken Sie die Entriegelungstasten seitlich am Saugstutzen, wenn Sie die Teile voneinander trennen möchten undziehen Sie den Saugschlauch aus der Saugöffnung.

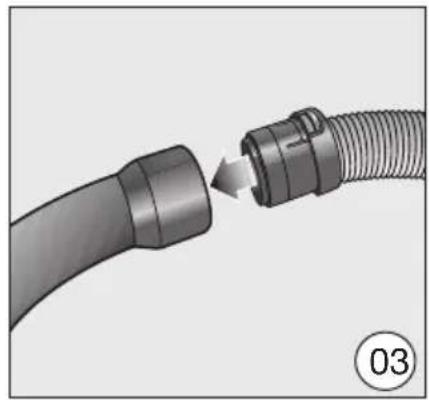

Saugschlauch und Handgriff zusammen (Abb. 03)

• Stecken Sie den anderen Anschlussstutzen des Saugschlauches bis zum deutlichen Einrasten in den Handgriff.

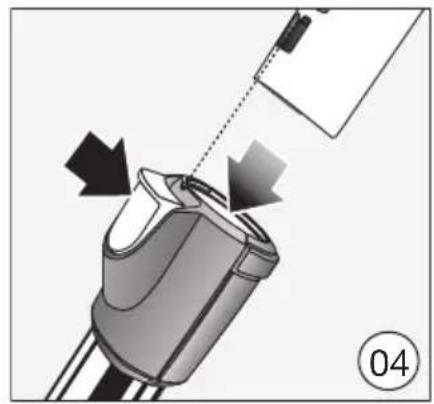

Handgriff und Saugrohr zusammenstecken (Abb. 04)

• Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führren Sie dazu die Einfuhrhilfen bei der Teile aufeinander zu.
• Drücken Sie die Entriegelungstaste, wenn Sie die Teile voinander trennen möchten undziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

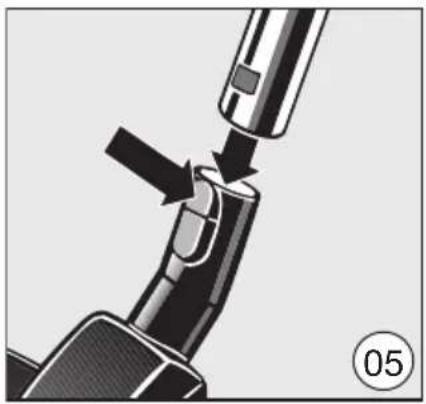

Saugrohr und umschaltbare Bodendüse zusammenstecken (Abb. 05)

• Stecken Sie das Saugrohr nach links und rechts drehend in die Bodendüse, bis es deutlich einrastet.
• Drücken Sie die Entriegelungstaste, wenn Sie die Teile voinander trennen möchten undziehen Sie das Saugrohr mit einer leichten Drehung aus der Bodendüse.

Aktivierung der Abluftfilter-Wechselanzeige timestrip® am Abluftfilter

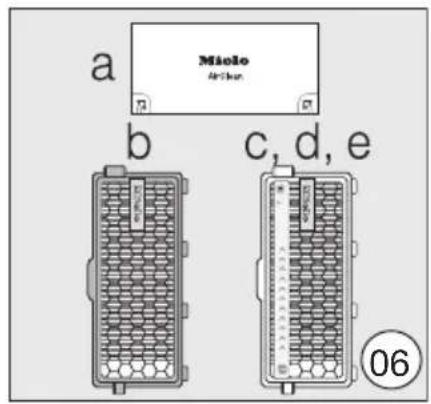

Je nach Modell ist serialnätig einer folgenden Abluftfilter eingesetzt (Abb. 06):

a AirClean

b AirClean Plus 50 (hellblau)

c Silence AirClean 50 (grau)

d Active AirClean 50 (schwarz)

e HEPA AirClean 50 (weiβ)

Wenn Ihr Staubsauger mit einem Abluftfilter c, d oder e ausgestattet ist, müssen Sie die Abluftfilter-Wechselanzeige timestrip® aktivieren.

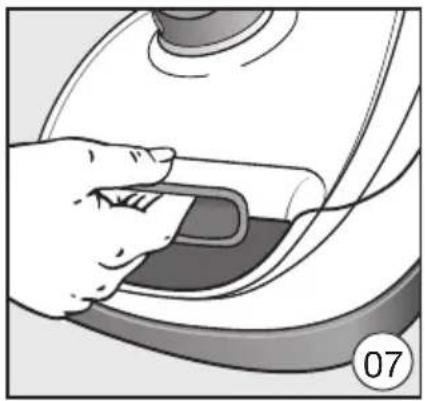

• Drücken Sie die Entriegelungstaste in der Grifmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 07).

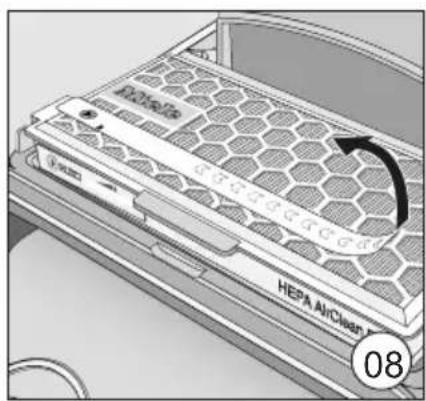

  Entfernen Sie den Hinweisstreifen (Abb. 08).

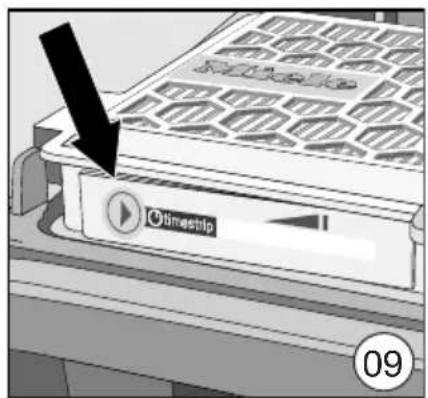

  Drucken Sie die Abluftfilter-Wechselanzeige timestrip® (Abb. 09).

Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes einschmaler roter Farbstreifen (Abb. 10).

Schaden durch Verunreinigung des Staubraums.

Durch einen nicht eingerasteten Staubbeutel konnen große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.

Stellen Sie vor jedem Schlieben des Staubraumdeckels sicher, dass der Staubbeutel bis zum deutlichen Einrasten eingesetzt ist.

SchlieBen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel besteht nicht eingeklemmt wird.

Funktion der Abluftfilter-Wechselanzeige timestrip®

Die Abluftfilter-Wechselanzeige timestrip® zeigt die Nutzungsdauer des Abluftfilters an. Nach ca. 50 Betriebsstunden ist das Anzeigefeld rot ausgefüllt (Abb. 11). 50 Betriebsstunden entsprechen ungebär der durchschnittlichen Nutzung eines Jahres.

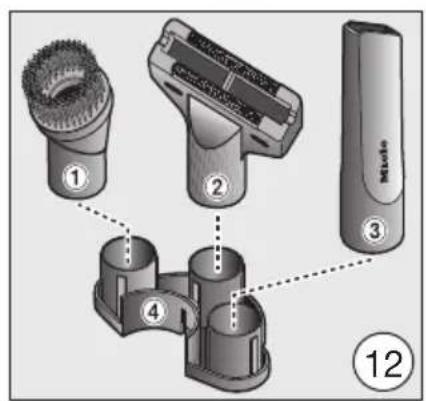

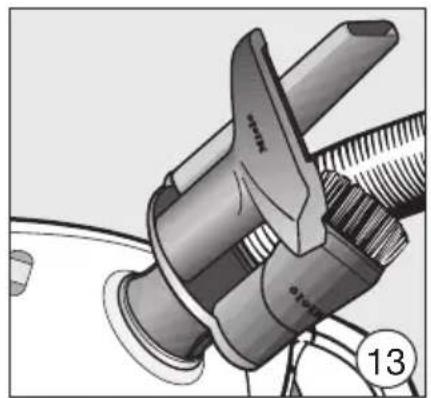

Verwendung des mitgelieferten Zubehörs (Abb. 12 + 13)

① Sauginsel

Zum Absaugen von Profileistensowie verzierten, geschnitztenoder besonderss empfindlichen Gegenständen.

Der Pinselkopf ist drehbar und kann dadurch in die jeweils gunstige Stellung gedreht werden.

② Polsterdüse

Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw.

③ Fugendüse

Zum Aussaugen von Falten, Fugen und Ecken.

④ Zubehörhalter für die drei Zube-hörnteile

Die Positionierung der Zubehörteile ist jeweils durch Symbole am Zubehörhalter gekennzeichnet.

• Stecken Sie den Zubehörhalter bei Bedarf bis zum deutlichen Einrasten auf den Saugstutzen am Staubsauger.

Einzelne Modelle sind seriennäBig mit einem der folgenden Zubehörteile ausgestattet, die nicht abgebildet sind.

• Bodendüse AllergoTeQ

-Turbobürste

Diesen Staubsaugern liegt eine separate Gebrauchsanweisung des entspruchenden Zubehörteils bei.

Das Miele Bodenpflegesortiment biet tet passende Zubehörteile fur vielen Spezialanwendungen (siehe Kapitel „Nachkaufbares Zubehör").

Gebrauch

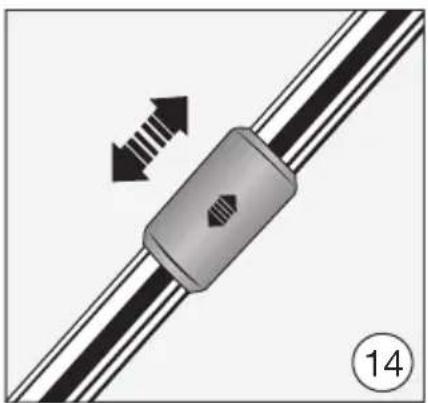

Teleskoprohr einstellen (Abb. 14)

Das Teleskoprohr besteht aus 2 ineinandergesteckten Rohrteilen, die Sie zum Saugen auf die jeweils bequemste Länge auseinanderziehen können.

Umfassen Sie die Entriegelung und stellen Sie das Teleskoprohr auf die gewünschte Länge ein.

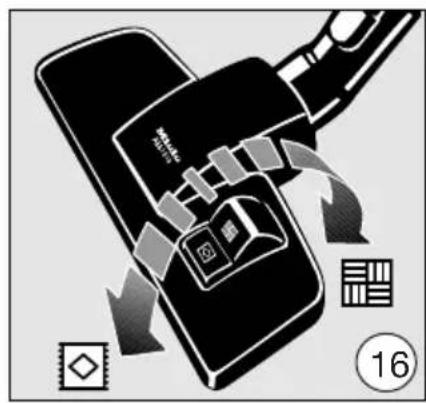

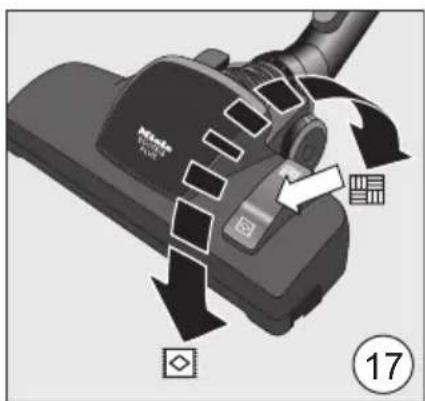

Umschaltbare Bodendüse einstellen (Abb. 15, 16 + 17)

Je nach Modell ist Ihr Staubsauger mit einer der abgebildeten Bodendüsen ausgestattet.

Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.

Das Miele Bodenpflegesortiment bietet für andere Bodenbeläge oder Spezialanwendungen passende Bodendüsen, -bürsten und -vorsätze (siehe Kapitel „Nachkaufbares Zubehör").

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.

Saugen Sie unempfindliche und ebene Hartboden und Böden mit Fugen mit herausgestellt den Borsten:

Drucken Sie die Fußtaste.

Saugen Sie Teppiche und Teppichboden mit versenkten Borsten:

Drucken Sie die Fußtaste.

Wenn Ihnen die Schiebekraft der umschaltbaren Bodendüse zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schiben{lsst (siehe Kapitel „Gebrauch“, Abschnitt „Saugleistung wahlen").

Umschaltbare Bodendüse (Abb. 18)

Die umschaltbare Bodendüse ist auch zum Absaugen von Treppenstufen geeignet.

Verletzungsgefahr durch herabstürzenden Staubsauger. Ein von der Treppe herabstürzender Staubsauger kann Sie verletzen. Saugen Sie Treppen immer von unten nach oben ab.

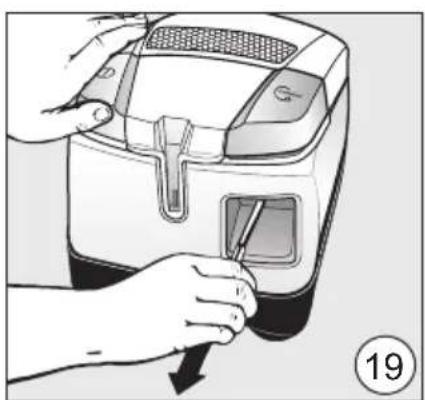

Anschlusskabel Herausziehen (Abb. 19)

Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus.
- Stecken Sie den Netzstecker in die Steckdose.

Schaden durch Überhitzung. Das Anschlusskabel kann bei längerer Benutzung überhitzen. Ziehen Sie das Anschlusskabel bei einer Benutzung von länger als 30 Minuten komplett Heraus.

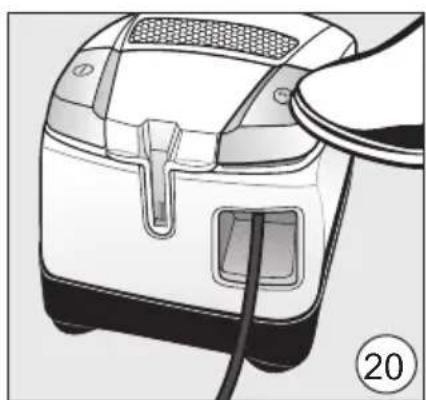

Anschlusskabel aufrollen (Abb. 20)

Ziehen Sie den Netzstecker aus der Steckdose.

Treten Sie kurz die Fußtaste für die Kabelaufwicklung.

Das Anschlusskabel rollt komplett auf.

Wenn das Anschlusskabel nicht komplett aufgerollt werden soll, können Sie diese Funktion deaktivieren. Halten Sie das Anschlusskabel dazu während des Aufrollens in der Hand undziehen Sie kurz daran, wenn das Aufrollen beendet werden soll.

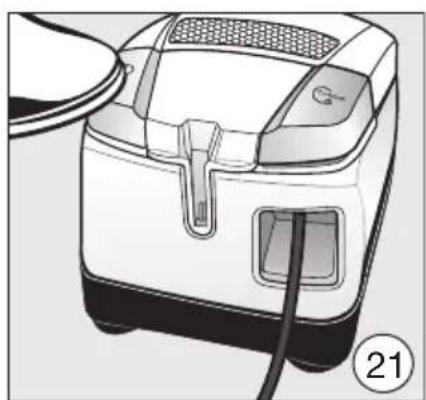

Ein- und Ausschalten (Abb. 21)

Treten Sie die Fußtaste Ein/Aus ①.

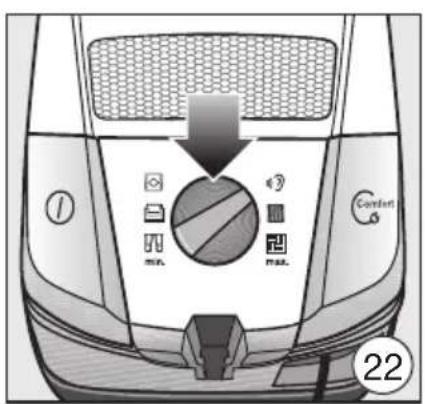

Saugleistung wahlen (Abb. 22)

Sie können die Saugleistung des Staub-saugers der jeweiligen Saagsituotion anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodendüse deutlich.

Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beisel- haft zeigen, wofur die jeweilige Leistungsstufe zu empfehlen ist.

Gardinen, Textilien
Polstermöbel, Kissen
hochwertige Veloursteppiche, Brücken und Läufer
energiesparendes tätigliches Saugen bei geringer Geräuschentwicklung
Teppiche und Teppichböden aus Schlingenware
Hartböden, stark verschutzte Teppiche und Teppichböden

Wenn Sie die umschaltbare Bodendüse nutzen und Ihnen die Schiebekraft darauf zu hoch erscheint, reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schiben{lsst.

Drehen Sie den Saugleistungswähler auf die gewünschte Leistungsstufe.

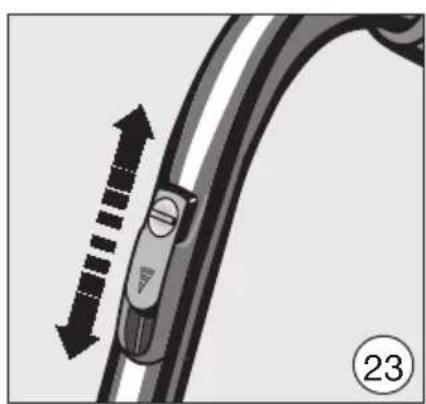

Nebenluftsteller öffnen (Abb. 23)

Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.

• Offnen Sie den Nebenluftsteller am Handgriff nur soweit, bis sich die Saugdüse leicht bewegen{lsst.

Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugduse.

Beim Saugen

Ziehen Sie den Staubsauger beim Saugen wie einen Schlitten hinter sich her. Sie konnen den Staubsauger auch aufrecht stehend benutzen, z. B. beim Absaugen von Treppen oder Gardinen.

Abstellen, Transportieren und Aufbewahren

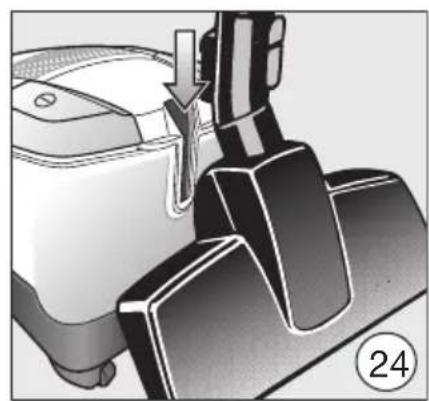

Parksystem fur Saugpausen (Abb. 24)

In kurzen Saugpausen können Sie das Saugrohr mit dem Saugvorsatz bequem am Staubsauger abstellen.

• Stecken Sie den Saugvorsatz mit dem Parknocken in das Parksystem.

Wenn sich der Staubsauger hierbei auf einer schrägen Fläche befindet, z. B. auf einer Rampe, so schiben Sie die Rohrteile des Teleskoprohres komplett ein.

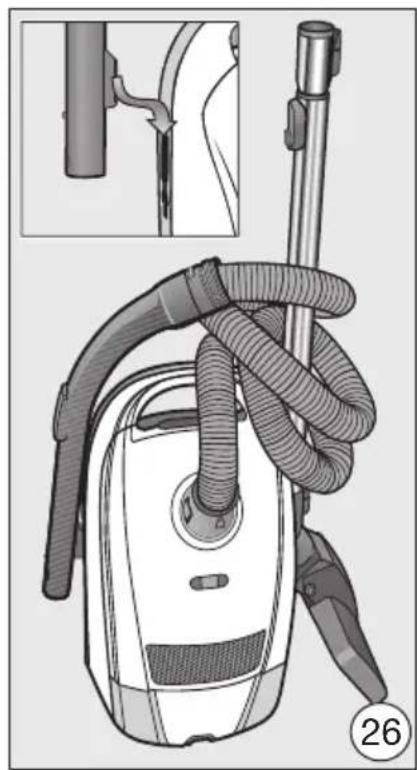

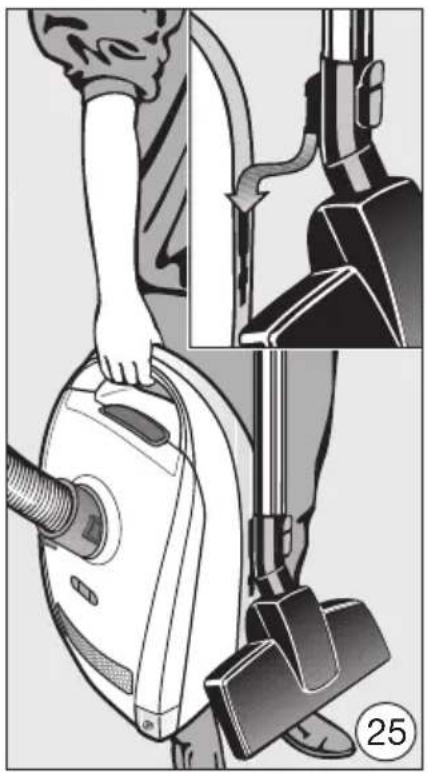

Parksystem zur Aufbewährung (Abb. 25 + 26)

Schalten Sie den Staubsaugernach Gebrauch aus. Ziehen Sie denNetzstecker aus der Steckdose.

Stellen Sie den Staubsauger aufrecht hin.
Schieber Ben Sie die Rohrteile des Teleskoprohres komplett ein.
- Stecken Sie den Saugvorsatz mit dem Parknocken von oben in einen der beiden Saugrohrhalter.

So konnen Sie den Staubsauger be-quem tragen oder zum Aufbewahren abstellen.

Wenn Ihr Staubsauger mit einem Handgriff XXL ausgestattet ist, haben Sie eine weitere Möglichkeit zurplatzsparen den Aufbewährung.

Trennen Sie anschließend den Handgriff XXL von dem eingesteckten Teleskoprohr.
Wickeln Sie den Saugschlauch um das Teleskoprohr und stecken Sie den Parknocken des Handgriffs XXL von oben in den zweiten Saugrohrhalter.

Wartung

Stromschlaggefahr durch Netzspannung.

Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.

Ziehen Sie vor jeder Wartung den Netzstecker aus der Steckdose.

Das Miele Filtersystem besteht aus 3 Zubehörteilen:

• Original Miele Staubbeutel (Typ FJM)
• Motorschutzfilter
• Original Miele Abluftfilter

Um die einwandfrei Saugleistung des Staubsaugers zu gewährleisten, mussen Sie diese Zubehörteile von Zeit zu Zeit austauschen.

Wir empfehlen Ohnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo auf der Verpackung zu verwenden. Dann konnen Sie sichere sein, dass die Saug-leistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.

Staubbeutel mit dem „ORIGINAL Miele“-Logo auf der Verpackung werden nicht aus Papier oder papierähnlichen Materialien gefertigt und verfügen auch nicht über eine Halteplatte aus Pappe. Dadurch wird eine besonder hohe Haltbarkeit und Sicherheit erreicht.

Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehör-teilen zurückgehen, die nicht mit dem „ORIGINAL Miele“-Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.

Bezugsquellen fur Zubehörteile

Original Miele Zubehörteile konnen Sie über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.

Original Miele Zubehörteile erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung.

Mit 3D4U bietet Miele außerdem kostenloses Zubehör zum Download für den 3D-Drucker an (www.miele.de, Service, Ersatzteile & Zubehör).

3D4U

Jede Packung Original Miele Staubbeutel beinhaltet 4 Staubbeutel, einen Abluftfilter AirClean und einen Motorschutzfilter. Original Miele Großpackungen beinhalten 16 Staubbeutel, 4 Abluftfilter AirClean und 4 Motorschutzfilter.

Wenn Sie Original Miele Abluftfilter einzeln nachkaufen möchten, nennen Sie dem Miele Kundendienst oder Ihr dem Fachhändler die Modellbezeichnung Ihres Staubsaugers, damit Sie die richtigen Abluftfilter entwicken. Sie konnen diese Abluftfilter aber auch bequem im Miele Webshop bestellen.

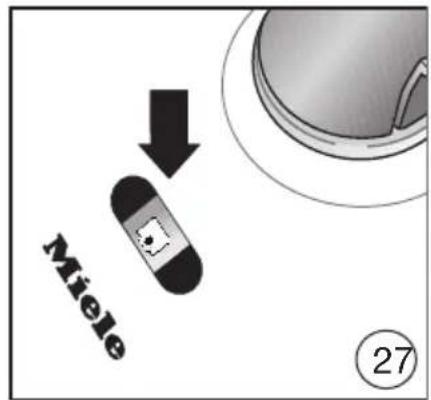

Staubbeutel-Wechselanzeige (Abb. 27)

Tauschen Sie den Staubbeutel aus, wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige rot ausfüllt.

Verstopfte Poren reduzieren die Saugleistung des Staubsaugers. Entsorgen Sie volle Staubbeutel. Verwenden Sie Staubbeutel nicht mehrfach.

Zur Prüfung

• Stecken Sie die umschaltbare Bodendüse auf.
  Schalten Sie den Staubsauger ein und stellen Sie die maximale Saugleistung ein.
  Heben Sie die Bodendüse ein Stück vom Fußboden ab.

Funktion der Staubbeutel-Wechselanzeige

Die Funktion der Anzeige ist auf Mischstaub ausgelegt: Staub, Haare, Faden, Teppichfusseln, Sand usw.

Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell.

Die Anzeige wird dann bereits „voll“ anzeigen, selbst wenn der Staubbeutel noch nicht voll ist. Der Staubbeutel muss dann ausgetauscht werden.

Wenn Sie weitere Haare, Teppich-, Wollfusseln usw. saugen, reagiert die Anzeige erst, wenn der Staubbeutel bereits prall gefüllt ist.

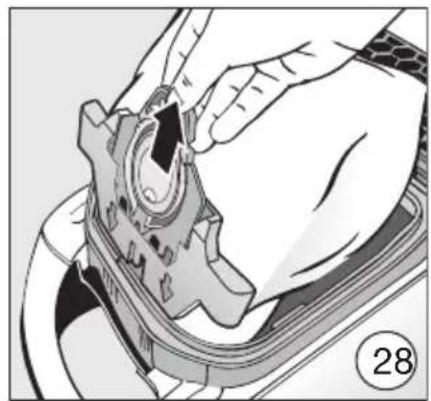

Staubbeutel entnahmen (Abb. 28)

Drücken Sie die Entriegelungstasten seitlich am Saugstutzen undziehen Sie den Saugstutzen aus der Saug-öffnung.
- Drücken Sie die Entriegelungstaste in der Grifmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 07).

Dabei schlieBt sich der Hygienever-schluss des Staubbeutels automatisch, so dass kein Staub entweichen kann.

Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme.

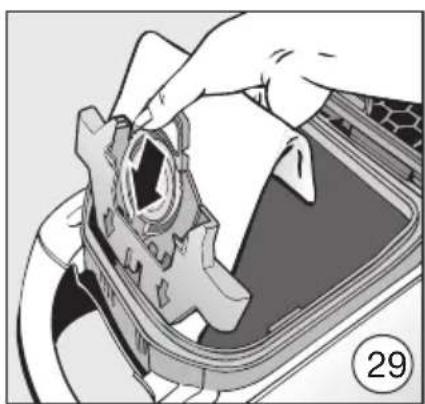

Staubbeutel einsetzen (Abb. 29)

• Stecken Sie den neuen Staubbeutel bis zum deutlichen Einrasten in die Aufnahme. Lassen Sie den Staubbeutel besteht so zusammengefaltet, wie Sieihn der Verpackung enthalten.
  Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.

Eine Leerbetriebssperre verhindert das Schlieben des Staubraumdeckels, wenn kein Staubbeutel eingesteckt ist. Wenden Sie keine Gewalt an.

• Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Führren Sie dazu die Einführhilfen beider Teile aufeinander zu (Abb. 01).

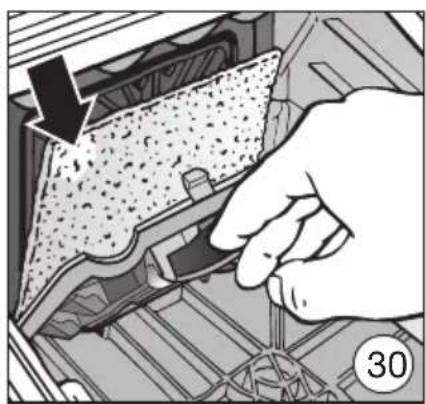

Motorschutzfilter austauschen (Abb. 30)

Tauschen Sie den Motorschutzfilter aus, wenn Sie eine neue Packung Staubbeutel anbrechen.

Jede Packung Original Miele Staubbeutel beinhaltet einen Motorschutzfilter, je- de Großpackung 4 Motorschutzfilter.

Öffnen Sie den Staubraumdeckel.
Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme.
- Klappen Sie den Filterrahmen auf undnehmen Sie den verbrauchten Motorschutzfilter an der sauberen Hygienefläche Heraus.

• Setzen Sie einen neuen Motorschutzfilter ein.
  Schlieben Sie den Filterrahmen.
• Stecken Sie den Staubbeutel bis zum Anschlag in die Aufnahme.
  Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.

Zeitpunkt des Abluftfilterwechsels

Je nach Modell ist serialnitätiger einer folgenden Abluftfilter eingesetzt (Abb. 06):

a AirClean

Tauschen Sie diesen Abluftfilter aus, wenn Sie eine neue Packung Staubbeutel anbrechen. Jede Packung Original Miele Staubbeutel beinhaltet einen Abluftfilter AirClean, jeder Großpackung 4 Abluftfilter AirClean.

b AirClean Plus 50 (hellblau)

Tauschen Sie diesen Abluftfilter nach ca. einem Jahr aus. Den Zeitpunkt konnen Sie auf dem Abluftfilter notieren.

c Silence AirClean 50 (grau)

d Active AirClean 50 (schwarz)

e HEPA AirClean 50 (weiB)

Tauschen Sie diese Abluftfilter aus, wenn das Anzeigefeld der Abluftfilter-Wechselanzeige timestrip® rot ausgefüllt ist (Abb. 11). Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Sie können dann noch weitersaugen. Bedenken Sie jederoch, dass die Saug- und Filterleistung des Staubsaugers nachlässt.

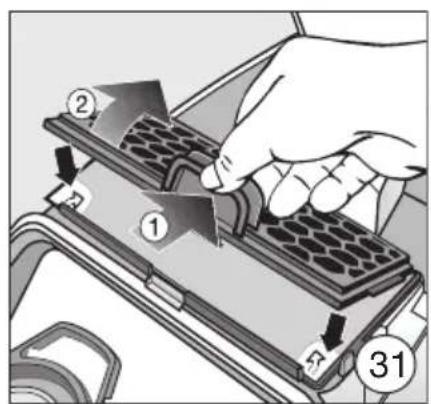

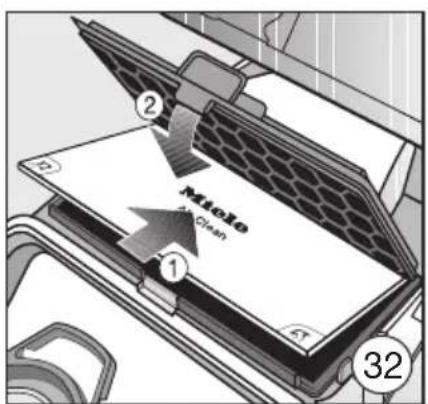

Abluftfilter AirClean austauschen (Abb. 31 + 32)

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Öffnen Sie den Staubraumdeckel.
- Drücken Sie die Entriegelung des Filtergitters zusammen und öffnen Sie das Filtergitter bis zum Einrasten.
- Nehmen Sie den verbrauchten Abluft-filter AirClean an einer der beiden sauberen Hygieneflächen Heraus.
- Legen Sie den neuen Abluftfilter AirClean ein.

Wenn Sie einen Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oder HEPA AirClean 50enetzen möchten, beachten Sie dazuden Abschnitt „Abluftfilter umrüsten".

SchlieBen Sie das Filtergitter.

Schaden durch Verunreinigung des Staubraums.

Durch einen nicht eingerasteten Staubbeutel konnen große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.

Stellen Sie vor jedem Schlieben des Staubraumdeckels sicher, dass der Staubbeutel bis zum deutlichen Einrasten eingesetzt ist.

SchlieBen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel damit nicht eingeklemmt wird.

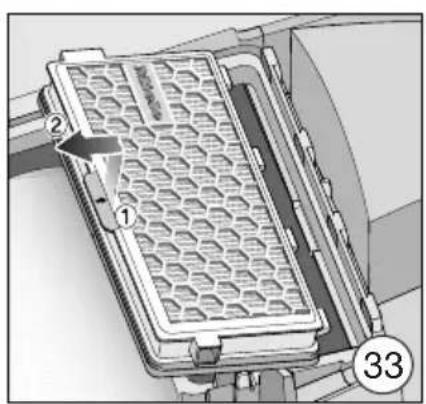

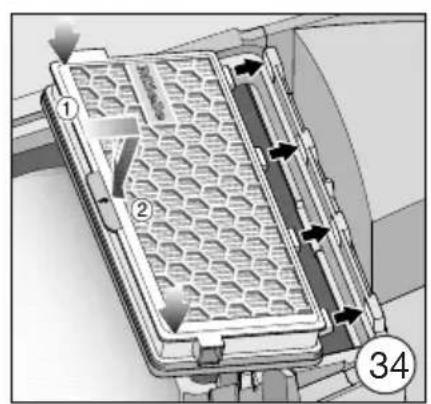

Abluftfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 und HEPA AirClean 50 austauschen (Abb. 33 + 34

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Öffnen Sie den Staubraumdeckel.
Heben Sie den Abluftfilter an und entnehmen Sie den Abluftfilter.
- Setzen Sie den neuen Abluftfilter passgenau ein und drücken Sie den Abluftfilter nach unten.
- Drücken Sie bei Verwendung des Abluftilters c, d oder e die Abluftfilter-Wechselanzeige timestrip®.

Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen.

Wenn Sie einen Abluftfilter AirClean * insetzen möchten , beachten Sie dazu den Abschnitt „Abluftfilter umrüsten".

Schaden durch Verunreinigung des Staubraums.

Durch einen nicht eingerasteten Staubbeutel konnen große Mengen Staub in den Staubraum gelangen und Bauteile beschädigen.

Stellen Sie vor jedem Schlieben des Staubraumdeckels sicher, dass der Staubbeutel bis zum deutlichen Einrasten eingesetzt ist.

SchlieBen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel besteht nicht eingeklemmt wird.

Abluftfilter umrüsten (Abb. 06)

Je nach Modell ist serialnätig einer folgenden Abluftfilter eingesetzt:

a AirClean
b AirClean Plus 50 (hellblau)
c Silence AirClean 50 (grau)
d Active AirClean 50 (schwarz)
e HEPA AirClean 50 (weiβ)

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Beim Umrüsten beachten

1. Wenn Sie anstelle eines Abluftfilters a einen Abluftfilter b, c, d oder e einsätzen, müssen Sie zusätzlich das Filtergitter Herausnahmen und damit den entsprechenden neuen Abluftfilter einsätzen.

Außer dem müssen Sie bei Verwendung eines Abluftilters c, d oder e die Abluftfilter-Wechselanzeige timestrip® aktivieren (Abb. 09).

1. Wenn Sie anstelle des Abluftfilters b, c, d oder e einen Abluftfilter a setzen, müssen Sie diesen Abluftfilter unbedingt in ein Filtergitter* einlagen (Abb. 32).

2. Filtergitter - siehe Kapitel „Nachkaufbares Zubehör“

Fadenheber austauschen (Abb. 35 + 36)

(nicht möglich bei Modellen mit Bodendüse EcoTeQ Plus)

Die Fadenheber am Saugmund der Bodendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist.

Heben Sie die Fadenheber aus den Einsteckschlitzen. Verwenden Sie dazu z. B. einen Schlitzschraubendreher.
■ Ersetzen Sie die Fadenheber durch neue Fadenheber.

Ersatzteile besteht Sie bei ihrem Miele Fachhändler oder über den Miele Kundendienst.

Pflege

Stromschlaggefahr durch Netzspannung.

Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.

Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.

Staubsauger und Zubehörteile

Stromschlaggefahr durch Netzspannung.

Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages.

Tauchen Sie den Staubsauger niemals in Wasser.

Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststofffreiniger.

Schaden durch ungeeignete Reinigungsmittel.

Alle Oberflächen sind kratzempfindlich. Alle Oberfläche können sich verfahren den oder verändern, wenn sie mit ungreeigneten Reinigungsmitteln in Berührung kommt.

Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine olhaltigen Pflegemittel.

Staubraum

Saugen Sie den Staubraum mit einem zweiten Staubsauger aus oder reinigen Sie den Staubraum mit einem trockenen Staubtuch oder Staubpinsel.

Was tun, wenn ...

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betriebkommen kann, selbst beheben. In vielen Fällen konnen Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen damit herself, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.

Stromschlaggefahr durch Netzspannung.

Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden.

Ziehen Sie vor jeder Problembehebung den Netzstecker aus der Steckdose.

Problem Ursache und Behebung

Der Staubsauger schaltet selbstätig ab.

Wenn der Staubsauger zu warm wird, schaltet ein Temperaturbegrenzer den Staubsauger aus.

Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopt, der Staubbeutel voll oder durch Feinstaub verstopt ist oder der Motorschutzfilter/Abluftfilter stark verschmutzt ist.

Schalten Sie den Staubsauger mit der Fußtaste Ein/Aus ① aus undziehen Sie den Netzstecker aus der Steckdose.

Nach Beseitigung der Ursache und einer Wartezeit von ca. 20-30 Minuten hat sich der Staubsauger sowie abgekühlt, dass Sie den Staubsauger wieder einschalten und benutzen können.

Kundendienst

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben konnen, benachrichtigen Sie ihren Miele Fachhändler oder den Miele Kundendienst.

Die Kontaktdaten des Miele Kunden-dienstes finden Sie am Ende diesen Dokumente.

Garantie

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen zu den Garantiebedingungen in Ihr Land erhalten Sie beim Miele Kundendienst.

Nachkaufbares Zubehör

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisungen Ihres Bodenbelagherstellers.

Wir empfehlen Ohnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo auf der Verpackung zu verwenden. Dann konnen Sie sichere sein, dass die Saug-leistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.

Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehör-teilen zurückgeben, die nicht mit dem „ORIGINAL Miele“-Logo auf der Verpackung gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.

Bezugsquellen für Zubehörteile

Original Miele Zubehörteile konnen Sie über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.

Original Miele Zubehörteile erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung.

ORIGINAL Miele

Mit 3D4U bietet Miele außerdem kostenloses Zubehor zum Download für den 3D-Drucker an (www.miele.de, Service, Ersatzteile & Zubehor).

3D4U

Einzelne Modelle sind bereits serialmäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.

Bodendüsen/-bürsten

Turbobürste TurboTeQ (STB 305-3)

Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen.

Bodenbüürste Hardfloor (SBB 235-3)

Zum Absaugen strapazierfähiger ebener Hartböden.

Bodenbüürste Parquet Twister mit Drehgelenk (SBB 300-3)

Mit Naturborsten, zum Absaugen ebener Hartbodenflächen und kleiner Nischen.

Bodenbüürste Parquet Twister XL mit Drehgelenk (SBB 400-3)

Mit Naturborsten, zum schellen Absaugen großer ebener Hartbodenflächen und kleiner Nischen.

Sonstiges Zubehör

Handturbobürste Turbo Mini (STB 101)

Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.

Universalbürste (SUB 20)

Zum Absaugen von Buchern, Regalboden und Ahnlichem.

Lamellen-/Heizkörperbürste (SHB 30)

Zum Entstauben von Heizkörpersrippen, schmalen Regalen oder Fugen.

Matratzendüse (SMD 10)

Zum bequemen Absaugen von Matratzen, Polstermöbeln und deren Fugen.

Fugendüse, 300 mm (SFD 10)

Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.

Fugendüse, 560 mm (SFD 20)

FlexibleFugendusezumAussaugenschwerzuganglicherStellen.

Polsterduse XL (SPD 20)

Breite Polsterduse zum Absaugen von Polstermöbeln, Matratzen und Kissen.

Comfort-Handgriff mit Beleuchtung (SGC 20)

Zum Ausleuchten des Arbeitsbereiches.

Filter

Abluftfilter AirClean Plus 50 (SF-AP 50)

Zum effektiven Filter für besonderss saubere Raumluft.

Abluftfilter Silence AirClean 50 (SF-SA 50)

Zur deutlichen Reduzierung der Geräusahe des Staubsaugers.

Abluftfilter Active AirClean 50 (SF-AA 50)

Zur deutlichen Reduzierung störender Gerüche. Ideal für Haustierbesitzer und Raucherhaushalte.

Abluftfilter HEPA AirClean 50 (SF-HA 50)

Zum effektiven Filter von Feinstaub und Allergen. Ideal für Hausstauballergiker.

Filtergitter

Das Filtergitter wird benötigt, wenn Sie anstelle eines Abluftfilters AirClean Plus 50, Silence AirClean 50, Active AirClean 50 oder HEPA AirClean 50 einen Abluft-filter AirClean setzen möchten.

Technische verilgheit

Voor storingen die u nicht selbst kunt verhopen, waarschuwt u uw Miele vakhandelaar of Miele.

Internet: www.miele.cn

Hong Kong, China

Miele (Hong Kong) Ltd.

41/F - 4101, Manhattan Place

23 Wang Tai Road

E-Mail: [e-mail]

Website: www.miele.ae

Manufacturer: Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gutesloh, Germany

Miele

Deutschland:

Miele & Cie. KG

Carl-Miele-StraBe 29

33332 Gutiersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr, Sa+So 9-20 Uhr

Telefax: 05241 89-2090

E-Mail: [e-mail]

Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

E-Mail: [e-mail]

Internet: www.miele.at

Belgie/Belgique:

cv Miele Belgie / S.A. Miele Belgique

Internet: www.miele.lu

Nederland:

Internet: www.miele.nl

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Miele SA

Sous-Riette 23, 1023 Crissier

Telefon: [phone]

www.miele.ch/contact

www.miele.ch
