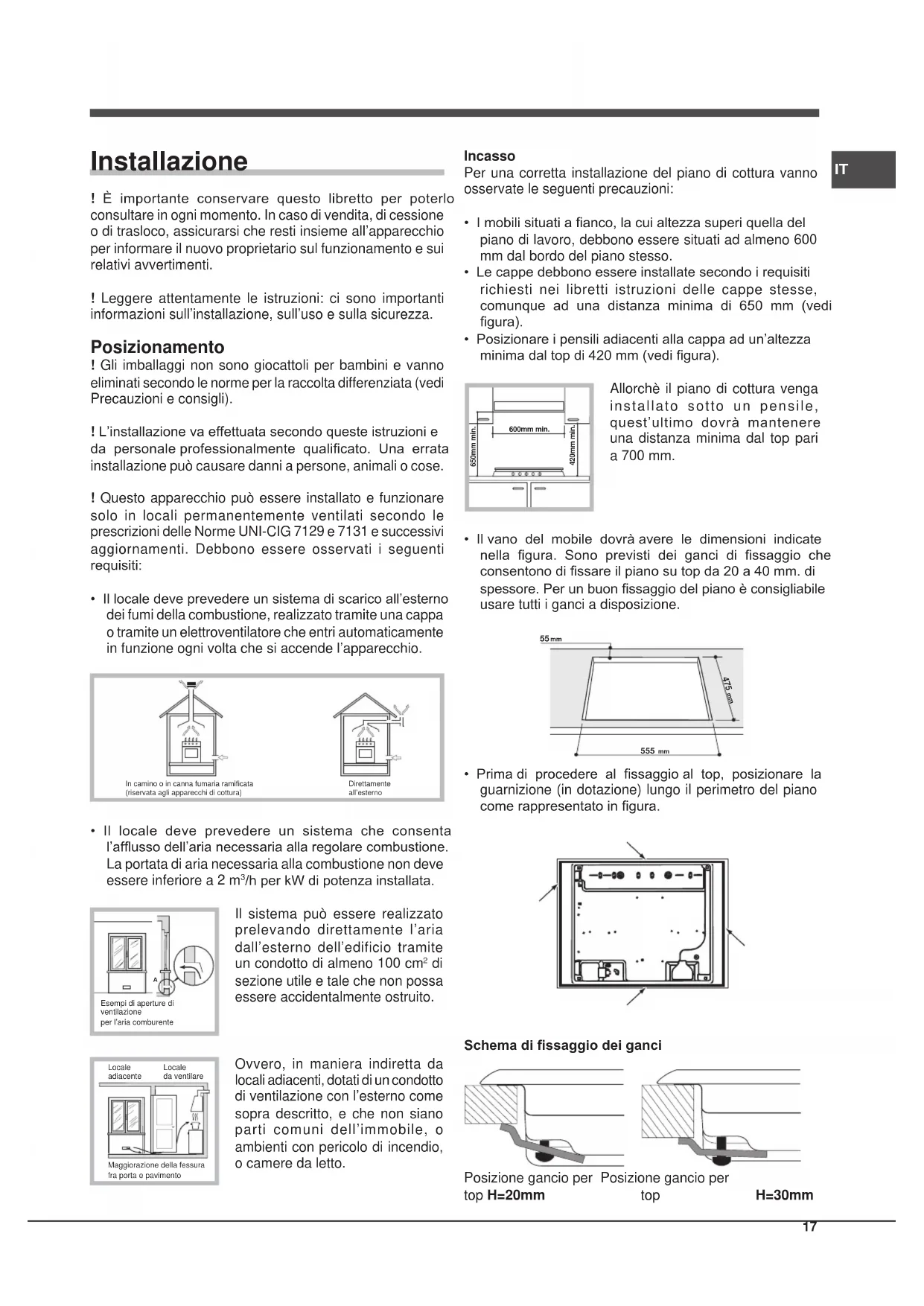

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a persone, animali o cose. ! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio. In camino o in canna fumaria ramificata(riservata agli apparecchi di cottura) Direttamenteall’esterno
• Il locale deve prevedere un sistema che consenta l’afusso dell’aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m

/h per kW di potenza installata. Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm

sezione utile e tale che non possa essere accidentalmente ostruito. Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto.

Esempi di aperture di ventilazioneper l’aria comburenteMaggiorazione della fessurafra porta e pavimentoLocaleadiacenteLocaleda ventilare Incasso Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di 420 mm (vedi gura). Allorchè il piano di cottura venga installato sotto un pensile, quest’ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

• Il vano del mobile dovrà avere le dimensioni indicate nella gura. Sono previsti dei ganci di ssaggio che consentono di ssare il piano su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è consigliabile usare tutti i ganci a disposizione.

• Prima di procedere al ssaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in gura. Schema di ssaggio dei ganci Posizione gancio per Posizione gancio per top H=20mm top H=30mm 600mm min. 420mm min. 650mm min.18

Avanti Posizione gancio per Dietro top H=40mm ! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi gure). 560 mm. 45 mm. ! E’ possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento. Collegamento elettrico I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Collegamento gas Il collegamento dell’apparecchio alla tubazione dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato: G20-20mbar (Gas Naturale). ! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”. Allaccio con tubo rigido (rame o acciaio) ! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio cilindrico. Allaccio con tubo essibile in acciaio inossidabile a parete continua con attacchi lettati Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non venga a contatto con parti mobili o schiacciato. ! Utilizzare esclusivamente tubi conformi alla Norma UNI- CIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.IT

Controllo Tenuta! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una amma.! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo EN 88-1 EN 88-2).Collegamenti elettriciTARGHETTA CARATTERISTICHEvedi targhetta caratteristicheQuesta apparecchiatura è conforme alle seguenti Direttive Comunitarie:- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni.- 2012/19/CE e successive modificazioni. Tabella 1 Gas Naturale Regolazione aria (G20 / 20 mbar) primaria Nominale (mbar) Minima (mbar) Massima (mbar)

Rapido (R) Semi Rapido (S) Ausiliario (A) Pressioni di alimentazione Bruciatore Diametro (mm) Potenza termica kW (p.c.s.*)

• A 15°C e 1013,25 mbar-gas secco Naturale P.C.S. = 37.78 MJ/m³ Caratteristiche dei bruciatori ed ugelli By-pass 1/100 (mm)

Avvio e utilizzo ! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente. Bruciatori gas Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue: ● Spento Massimo Minimo Per accendere uno dei bruciatori, avvicinare allo stesso una amma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario no alla posizione di massima potenza. E’ necessario mantenere premuta la manopola per circa 2-3 secondi nchè non si scalda il dispositivo che mantiene automaticamente accesa la amma . Alcuni modelli sono dotati di accensione integrata all’interno della manopola, in questo caso è presente la candela di accensione. Per accendere il bruciatore prescelto è sufciente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario no alla posizione di massima potenza, tenendola premuta no alla avvenuta accensione. ! Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere la manopola di comando e ritentare l’accensione dopo almeno 1 minuto. Per spegnere il bruciatore occorre ruotare la manopola in senso orario no all’arresto (corrispondente al simbolo “●”). Consigli pratici per l’uso dei bruciatori Al ne di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al ne di evitare che le amme fuoriescano dal fondo dei recipienti.

• utilizzare sempre recipienti a fondo piatto e con coperchio.

• al momento dell’ebollizione ruotare la manopola no alla posizione di minimo. Bruciatore Rapido (R)Semi Rapido (S)Ausiliario (A)Ø Diametro recipienti (cm)24 - 2616 - 2010 - 14 Per identicare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo “Caratteristiche dei bruciatori ed ugelli”. ! Evitare che le pentole fuoriescano dai bordi del piano durante l’uso. Corretto posizionamento dei bruciatori FTGH Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli gurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.IT

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.

• Non utilizzare pentole instabili o deformate.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità siche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/CE sui riuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di un nuovo prodotto di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio ! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con supercie abrasiva: possono grafare irrimediabilmente la supercie. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Per una manutenzione ordinaria, è sufciente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.

• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni. I cappellotti NON devono essere messi in lavastoviglie per evitare l’ opacizzazione della parte in alluminio.

• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e vericare che i fori di uscita del gas non siano ostruiti.

• Prima di iniziare a cucinare, la supercie del piano deve essere pulita usando un panno umido per rimuovere polvere o residui di cibi cotti precedentemente. La supercie del piano dovrà essere pulita regolarmente con una soluzione di acqua tiepida e detergente non abrasivo.

• L’acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E’ inoltre opportuno asciugare eventuali trabocchi d’acqua. ! Non utilizzare diffusori, tostapane o griglie per carne in acciaio inossidabile sui fuochi a gas.22

Manutenzione rubinetti gas Con il tempo può vericarsi il caso di un rubinetto che si blocchi o presenti difcoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso. ! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore. Anomalie e rimedi Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l’assistenza, vediamo che cosa si può fare. Innanzi tutto vericare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti. Il bruciatore non si accende o la amma non è uniforme. Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano. La amma non rimane accesa nelle versioni con sicurezza. Avete controllato se:

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo sufciente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza. Il bruciatore in posizione di minimo non rimane acceso. Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d’aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta. I recipienti sono instabili. Avete controllato se:

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

• Le griglie sono state invertite.24

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
