MANUAL DE USUARIO PK 644 D GH E XHA HOTPOINT ARISTON

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

3 Mandos de los QUEMADORES A GAS 4 Bujía de encendido de los QUEMADORES A GAS

5 DISPOSITIVO DE SEGURIDAD

• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama o de la potencia.

• Bujía de encendido de los QUEMADORES A GAS: permite el encendido automático del quemador.

• DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama, interrumpe la salida de gas. ! La bujía de encendido se coloca en el oricio más grande.

2 QUEIMADORES DE GÁS

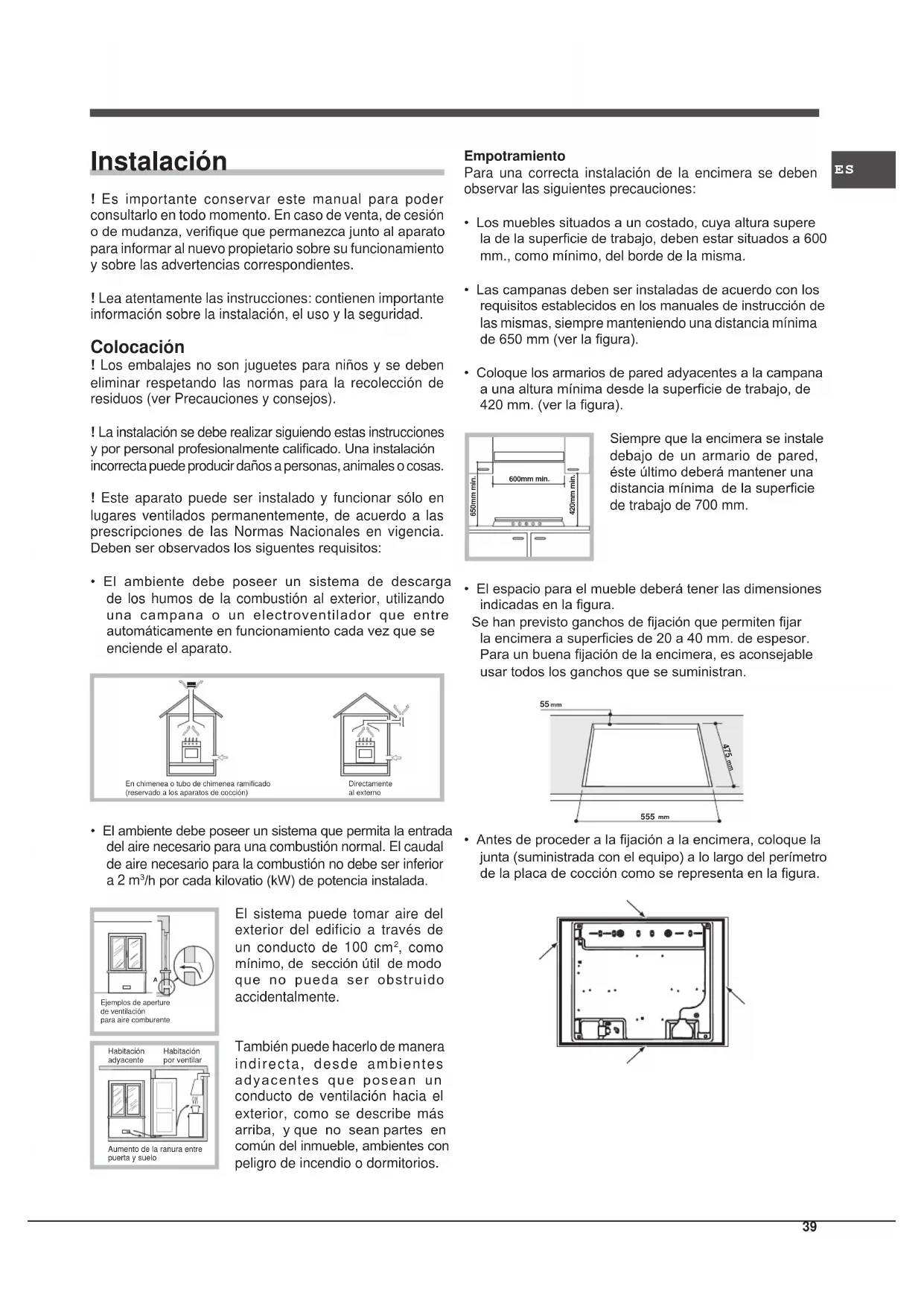

Instalación ! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Colocación ! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos). ! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calicado. Una instalación incorrecta puede producir daños a personas, animales o cosas. ! Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de las Normas Nacionales en vigencia. Deben ser observados los siguentes requisitos:

• El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato. En chimenea o tubo de chimenea ramificado(reservado a los aparatos de cocción)Directamente al externo
• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m

/h por cada kilovatio (kW) de potencia instalada. El sistema puede tomar aire del exterior del edificio a través de un conducto de 100 cm

, como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente. También puede hacerlo de manera indirecta, desde ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambientes con peligro de incendio o dormitorios.

Ejemplos de aperture de ventilaciónpara aire comburenteAumento de la ranura entrepuerta y sueloHabitaciónadyacenteHabitación por ventilar Empotramiento Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la supercie de trabajo, deben estar situados a 600 mm., como mínimo, del borde de la misma.

• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm (ver la gura).

• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la supercie de trabajo, de 420 mm. (ver la gura). Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la supercie de trabajo de 700 mm.

• El espacio para el mueble deberá tener las dimensiones indicadas en la gura. Se han previsto ganchos de jación que permiten jar la encimera a supercies de 20 a 40 mm. de espesor. Para un buena jación de la encimera, es aconsejable usar todos los ganchos que se suministran.

• Antes de proceder a la jación a la encimera, coloque la junta (suministrada con el equipo) a lo largo del perímetro de la placa de cocción como se representa en la gura. 600mm min. 420mm min. 650mm min.40

Esquema de jación de los ganchos Posición del gancho para Posición del gancho para supercies H=20mm supercies H=30mm Adelante Posición del gancho para Atrás supercies H=40mm ! Use los ganchos contenidos en el “paquete de accesorios”

• Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera. Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras). 560 mm. 45 mm. ! Es posible instalar la encimera sólo sobre hornos empotrados dotados de ventilación. Conexión eléctrica Las encimeras que poseen cable de alimentación tripolar, se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno. Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad cuando estas normas no sean respetadas. Conexión de gas La conexión del aparato a la tubería se deberá efectuar de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después de haber vericado que el mismo está regulado para el tipo de gas con el cual será alimentado G20-20mbar (Gas Natural). ! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verique que la presión de alimentación cumpla con los valores indicados en la tabla 1 “Características de los quemadores e inyectores”. Conexión con tubo rígido (cobre o acero) ! La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L” orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.ES

Conexión con tubo exible de acero inoxidable de pared continua con uniones roscadasLa unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verique que el tubo metálico exible no permanezca en contacto con partes móviles o no quede aplastado.! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.Control de la estanqueidad! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama.! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.Conexiones eléctricasPLACA DE CARACTERÍSTICASver placa de característicasEste aparato es conforme con las siguientes Normas Comunitarias:- 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones.- 2009/142/CEE del 30/11/09 (Gas) y posteriores modificaciones.- 2012/19/CEE y posteriores modificaciones successives. Tabla 1 Gas Natural Regulación de aire principal (G20 / 20 mbar) de los quemadores Nominal (mbar)Minimo (mbar)Màximo (mbar)

Puesta en funcionamiento y uso ! En cada mando está indicada la posición del quemador a gas correspondiente. Quemadores a gas El quemador elegido se puede regular con el mando correspondiente de la siguiente manera: ● Apagado Máximo Mínimo Para encender uno de los mecheros, acercar al mismo una llama o un encendedor, apretar a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de máxima potencia. Es necesario mantener apretado el botón durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene encendida la llama automáticamente. Algunos modelos están dotados de encendido integrado dentro del botón, en este caso existe el encendedor. Para encender el mechero elegido es suciente primero apretar a fondo el botón correspondiente, luego girarlo en sentido antihorario hasta la posición de máxima potencia, manteniéndolo apretado hasta que se produzca el encendido. ! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo. Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “●”). Consejos prácticos para el uso de los quemadores Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• utilice recipientes adecuados para cada quemador (ver la tabla) con el n de evitar que las llamas sobresalgan por el fondo de los recipientes.

• utilice siempre recipientes con el fondo plano y con tapa.

• cuando se produce la ebullición, gire el mando hasta la posición de mínimo. Quemador Rápido (R) Semi Rápido (S) Auxiliar (A) Ø Diámetro Recipientes(cm)

Para identicar el tipo de quemador ver los diseños presentes en el párrafo “Características de los quemadores y boquillas”. ! Evite que las ollas sobresalgan de los bordes de la encimera durante el uso. La colocación correcta del FTGH brucitore Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• Este aparato se reere a un aparato empotrable de clase 3.

• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”.

• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos guran en el manual y en la placa de características.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.ES

Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• Verique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

• No utilice ollas inestables o deformadas.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor podrá llevar los electrodomésticos viejos a las áreas especiales preparadas por las administraciones municipales, entregarlos al servicio público de recogida o, si la legislación nacional lo contempla, entregarlos en la tienda al hacer la compra de los electrodomésticos nuevos de tipología análoga. Todos los principales productores están involucrados en la creación y gestión de sistemas optimizados para la recogida y eliminación de los residuos de los electrodomésticos. Mantenimiento y cuidados Cortar la corriente eléctrica Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato ! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con supercie abrasiva: pueden rayar irremediablemente la supercie. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

• Para un mantenimiento ordinario, es suciente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.

• Los elementos móviles de los quemadores se lavan frecuentemente con agua caliente y detergente tratando siempre de eliminar las incrustaciones. Las tapas de los quemadores no se deben colocar en el lavavajillas para evitar la opacicación de la parte de aluminio.

• En las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y vericar que los oricios de salida del gas no estén obstruidos.

• Antes de preparar los elementos, la supercie de cocción se limpiará bien con un trapo húmedo para quitar el polvo o restos de comidas anteriores. La supercie se limpiará a menudo con agua tibia y detergente suave.

• El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua. ! No utilice difusores, tostadores de pan o parrillas para carne de acero inoxidable sobre los mecheros a gas.44

Mantenimiento de las llaves de gas Con el tiempo puede suceder que una llave se bloquee o presente dicultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave. ! Esta operación la debe efectuar un técnico autorizado por el fabricante. Anomalías y soluciones Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas. El quemador no se enciende o la llama no es uniforme. Controle si:

• Los orificios de salida de gas del quemador están obstruidos.

• Se han colocado correctamente todas las partes móviles que componen el quemador.

• Hay corriente de aire en las cercanías de la encimera. La llama no permanece encendida en los modelos con seguridad. Controle si:

• No ha presionado a fondo el mando.

• No ha mantenido presionado a fondo el mando por un tiempo suciente como para activar el dispositivo de seguridad.

• Están obstruidos los oricios de salida del gas a la altura del dispositivo de seguridad. El quemador en posición de mínimo no permanece encendido. Controle si:

• Están obstruidos los oricios de salida del gas.

• Hay corriente de aire en las cercanías de la encimera.

• La regulación del mínimo es correcta. Los recipientes no permanecen estables. Controle si:

• El fondo del recipiente es perfectamente plano.

• El recipiente está centrado en el quemador o en la placa eléctrica.

• Las parrillas fueron invertidas.46
