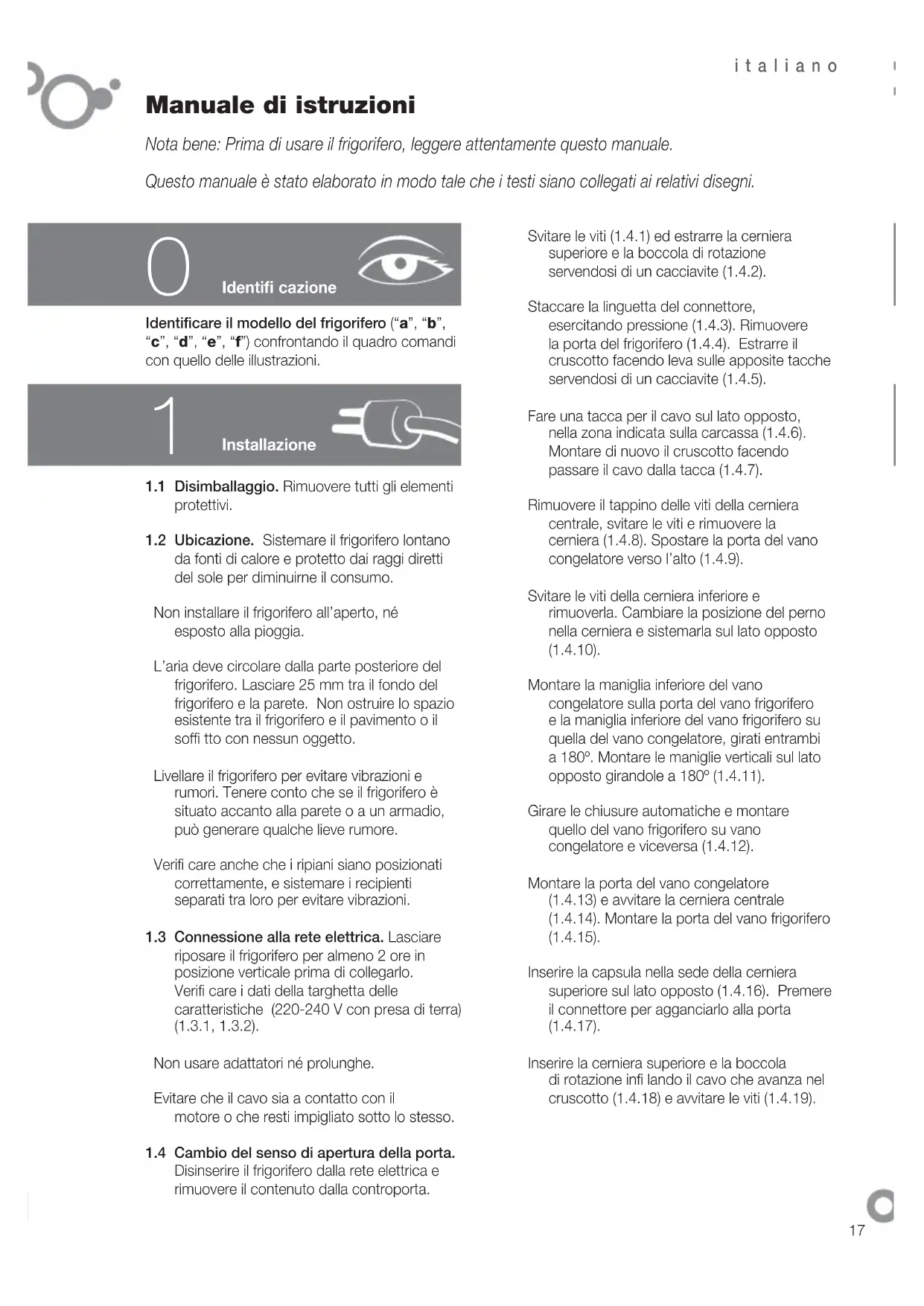

Manuale di istruzioni

Nota bene: Prima di usare il frigorifero, leggere attendamente quello manuale.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Identificazione

Identificare il modello del frigorifero ("a", "b", "c", "d", "e", "f") confrontando il quadro comandi con quello delle illustrazioni.

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Ubicazione. Sistemare il frigorifero lontano da fonti di calore e protetto dai raggi diretti del sole per diminuirne il consumo.

Non installare il frigorifero all'aperto, né esposto alla pioggia.

L'aria deve circolare alla parte posteriore del frigorifero. Lasciare 25mm tra il fondo del frigorifero e la parete. Non ostruire lo spazio esistente tra il frigorifero e il pavimento o il soffi tto con nessun oggetto.

Livellare il frigorifero per evitare vibrazioni e rumori. Tenere conto che se il frigorifero è situato accanto alla parete o a un armadio, cui generate quello lieve rumore.

Verifi care ancche i ripiani siano posizionati correttamente, e sistemare i recipienti separati tra loro per evitare vibrazioni.

1.3 Connessione alla rete elettrica. Lasciare risposare il frigorifero per almeno 2 ore in posizione verticale prima di collegarlo. Verifi care i dati della targhetta delle caratteristiche (220-240 V con presa di terra) (1.3.1, 1.3.2).

Non usare adattatori né prolonghe.
Evitare che il cavo sia a contatto con il motore o che resti impigliato molto lo stesso.
1.4 Cambio del senso di aperture della porta.

Disinserire il frigorifero alla rete elettrica e rimuovere il contento alla controporta.

Svitare le viti (1.4.1) ed estrarre la cerniera superiore e la boccola di rotazione servendosi di un cacciavite (1.4.2).
Staccare la linguetta del connettore, esercitando pressione (1.4.3). Rimuovere la porta del frigorifero (1.4.4). Estrarre il cruscotto facendo leva sulle apposite tacche servendosi di un cacciavite (1.4.5).
Fare una taccap er il cavo sul lato opposto, nella zona indicata sulla carcassa (1.4.6). Montare di nuovo il crucotto facendo passare il cavo alla tacca (1.4.7).
Rimuovere il tappino delle viti della cerniera centrale, svitare le viti e rimuovere la cerniera (1.4.8). Spostare la porta del vano congelatore verso l'alto (1.4.9).
Svitare le viti della cerniera inferiore e rimuoverla. Cambiare la posizione del perno nella cerniera e sistemarla sul lato opposto (1.4.10).
Montare la maniglia inferiore del vano congelatore sulla porta del vano frigorifero e la maniglia inferiore del vano frigorifero su quella del vano congelatore, girati entrambi a 180^ . Montare le maniglie verticali sul lato opposto girandole a 180^ (1.4.11).
Girare le chiusure automatiche e montare quello del vano frigorifero su vano congelatore e viceversa (1.4.12).
Montare la porta del vano congelatore (1.4.13) e avvitare la cerniera centrale (1.4.14). Montare la porta del vano frigorifero (1.4.15).
Inserire la capsula nella sede della cerniera superiore sul lato opposto (1.4.16). Premere il connettore per agganciarlo alla porta (1.4.17).
Inserire la cerniera superiore e la boccola di rotazione infi lando il cavo che avanza nel cruscotto (1.4.18) e avitare le viti (1.4.19).

2 Uso

2.1 Accensione del frigorifero. Premere ON-OFF (2.1.1), ① (2.1.3) o i tasti + o — fi no alla comparna di una cifra sul display (2.1.2). I modelli Mini LCD si bloccano automaticamente (2.1.3). Per sbloccare, premere qualsiasi tasting per 3 secondi.

2.2 Sezione del vano. Nei frigoriferi combinati il vano frigorifero e il vano congelatore funzionano in modo indipendente. Nel modello que vari funzionano conciuntamente
2.3 Impostazione della temperatura. Ruotare la manopola (2.3.1, 2.3.2). Premere i tasti + , - prima del vano congelatore e poi del vano frigorifero (2.3.3), o premere T' per il vano congelatore e T' per il vano frigorifero (2.3.4, 2.3.5).

Una volta impostata la temperatura, è possibile conoscere la temperatura reale del vanotramite la spia luminosa (2.3.6), o premendo per 5 secondi tasti + , - , T° o T° del vano richiesto. La temperatura del recinto lampeggia. Questa funzione non è disponibile nel modello a

Raccomandazione: Temperatura consigliata del vano frigorifero 4 del vano congelatore -19 per cibi già surgelati. Per surgelare, la temperatura consigliata è -24.

Non bisogna dimenticare che la temperatura all'interno dipende alla temperatura ambiente, dall'ubicazione e alla frequenza dell'apertura delle porte.

2.4 Funzioni del frigorifero.

Funzione Raffreddamento rapido: Questa funzione attiva per 6 ore la temperature più fredda nel frigorifero. Si consiglia di attivarla quando si mette in frigorifero una gran quantità di alimenti.

Per attivarla e disattivarla: Premere SUPER (2.4.1), 喜 (2.4.2) o 3).

Funzione Vacanza: La funzione Vacanza è molto utile quando il frigorifero non viene usato per un lungo periodo di tempo, ma occorre conservare i cibi nel congelatore. Con esta funzione, il consumo del

frigorifero restsa molto basso e non si creano cattivi odori all'interno. Il modello on dispon di quella funzione.

Avverenza: La porta del frigorifero deve essere chiusa.

Per attivarla e disattivarla: Premere HOLIDAY (2.4.4) o i tasti +, - fi no a visualizzare sul display (2.4.5) o 3 secondi (2.4.6). Per disattivare la funzione, ripete l'operazione.

Alcuni modelli consentono di spegnere il vano frigorifero. Premere (247), i tasti + - (2.4.8) o T(24.9), fi nché non si visualizza nessuna cifra.

2.5 Funzioni del congelatore.

Funzione raffreddamento rapido: Questa funzione attiva per 52 ore la temperature più fredda nel frigorifero. Si consiglia di attivarla 24 ore prima di riporre nel congelatore una grande quantità di cibi.

Per attivarla e disattivarla: Premere SUPER per 3 secondi (2.5.1), o premere (2.5.3), oppure premere (2.5.4).

Funzione Quick cooling: Riporre una o più bottiglie nel vano congelatore e mantenere premuto 念 per quale secondo fi no a visualizzare l'icona (2.5.5). Il vano congelatore eroga freddo per 15 minuti, dopo che si disattiva la funzione e lampeggia attivando un allarme acustico per 20 minuti. L'allarme cui è essere disattivato premendo qualsiasi tasting. Se esta funzione si interrompe a causa di un blackout, quando si ripristina l'alimentazione elettrica, la funzione è considerata conclusa e si attiva il segnale acustico.

Funzione ECO: La funzione ECO consente al vano congelatore di mantenere una temperatura stabile di -17^ , ottengo,.
cosi un risparnio sostanziale di energia. Questa funzione resta attivata ancHvemento il disinserimento alla rete di alimentazione elettrica.

Per attivare / disattivare premere (250).

Inserimento/disinserimento del vano congelatore: Premere il tasto ON20FF, 2.5.8), i tasti +, - (2.5.9) fi nché non si visualitàza alcuna temperatura sul display, o ① per 3 secondi (2.5.10). Quando si spegne il vano congelatore, si spegneanche il vano frigorifero.

2.6 Consigli per l'uso.

Non apriere le porte più del tempo necessario e non riporre in frigorifero cibi caldi. Si ottiene così un uso più efficiente del frigorifero e si evita l'ajunto del consumo di energia.
Se il frigorifero è NO FROST, non ostruire le griglie di ventilazione e lasciare spazio tra i cibi per consentire all'aria di circolare.
Non ripore nel vano congelatore bottiglie con bibite gasate o bottiglie di vetro contenti liquido in quanto potrebbero scoppiare.
Riporre icibi in recipienti ermetici per evitare che si rinseccchiscano.
Non consumare gelati o cibi molto freddi appena estratti dal congelatore dato che potrebbero provocare uszioni alla bocca.

3

Manutenzione e pulizia

3.1 Pulizia dell'interno. Usare una spugnetta o un panno morbido imbevuto di acqua con bicarbonato per pulire l'interno ed evitare la formazione di cattivi odori. Non usare mai macchine pulenti a vapore, solventi o detergenti abrasivi.
3.2 Pulizia dell'esterno. Per la pulizia dei display non usare machine pulenti a vapore.

Si consiglia di pulire la griglia posteriore una volta all'anno con un aspirapolvere.
3.3 Pulizia degli accessori. Non sono lavabili in lavastoviglia. Pulirli a mano con una spugnetta o un panno morbido.
3.4 Sostituzione della lampadina. Se si fonde la lampadina: disinserire il frigorifero. Rimuovere il coperchio premendo la linguetta (3.4.1, 3.4.3) ed estrarre la lampadina guasta (3.4.2, 3.4.4). Sostituirla con un'altra con lo stesso tipo di filettatura, E14, 220-240 V, 15/25 W o secondo l'indicazione riportata sull'apparecchio.
3.5 Sostituzione del fi Itro al carbone. Nel frigorifero cui essere incorpato un fi Itro al carbone che assorbhe gli odori di certi alimenti e trattiene i microrganismi (funghi e batteri) presenti nell'aria in circolazione.

Il fi Itro è attivo per un periodo di 6 mesi. Trascorso quello periodo di tempo, si consiglia di sostituirlo con uno nuovo. La posizione del fi Itro varia a seconda del modello.

Per attivare il fi Itro: Premere la linguetta e rimuovere il coperchio (3.5.1, 3.5.3). Separare il fi Itro dal coperchio (3.5.2, 3.5.4) e rimuovere i sigilli (3.5.5).

Premere il visore BIOFILTER fi no ad ascoltare un leggero scatto (3.5.6) e in pochi secondi la Scala della durata comincia a colorarsi. Inserire il fi Itro nella posizione originale.

I fi Itri esauriti e i ricambi devono essere conservati fuori alla portata dei bambini; I'ingestione in grande quantità può essere pericolosa.

Non bagnare il fi Itro, dato che perderebbe tutte le sue proprietà.

3.6 SPA Salus Per Aquam (optional)

Il frigorifero può essere munito dell'accessorio SPA che serve a mantenere un livello costante di umidità nel portaverdure ed evitare che gli alimenti si secchino.

E situato nel divisore del cassetto portaverdure (3.6.1). Il kit è formato da un serbatoio con un misurino e un indicatore del livello di riempimento. Quando è necessario ripristinare l'acqua nell'accessorio SPA, l'indicatore del livello si abbassa fi no a scomparire. Estrarre il misurino (3.6.2) e usarlo per riempire il serbatoio (3.6.3).

Si consiglia di sostituire il fi nitro agli 2 anni (3.6.4).

Diagnosi

4.1 Porta aperta. Se la porta resta aperta per più di 2 minuti, suona un allarme e si spegne la luce del vano frigorifero. L'allarme si disinserisce quando si chiude la porta.

4.2 Freddo insuffi ciente nel vano congelatore

Se la temperatura del vano congelatore è anormalmente alta compare un allarme luminoso (4.2.1, 4.2.2) o lampeggia l'icona (4.2.3) e si attivaanche un segnale acustico intermittente.Premere SUPER

o ① per disattivare il segnale acustico in modo manuale (4.2.4, 4.2.5, 4.2.6).

• Quando si accende l'apparecchio per la prima volta, compare l'icona oppure l'allarme luminoso è attivato, ma non suona l'allarme acustico.

4.3 Blackout

Apriere il meno possibile le portedel'apparecchio. Quando si ripristina lacorrente, verifi care lo stato dei cibi stoccati.

4.4 Rumori normali nel frigorifero

Il frigorifero può emettre un series di rumori: è normale durante il funzionamento e per i quali non occorre preoccuparsi.

• Il gas refrigerante può provocare un borbottio quando circola nei circuiti.
• Il compressore può provocare ronzii e/o un leggero picchiettio, soprattutto quando si mette in funzione.
• Le dilatazioni o le contrazioni dei materiali utilizzati possono provocare crepitii o scricchioli.
  L'aria che muove il ventilatore del vano congelatore cui generare un leggero rumore di fondo.

Non intervenire sul frigorifero per cercare di ripararlo. Rivolgersi al Servizio di Assistenza Tecnica, 902 105 010.

Sicurezza

• Mantenere sgombre le griglie di ventilazione.
• Fare attenuation a non danneggiare il circuito di raffreddamento.
  Non usare apparecchi elettrici all'interno dell'apparecchio, a meno che siano del tipo consigliato dal produttore.
• Per accelerare il processo di sbrinamento, non usare dispositivi meccanici o altri mezzi diversi da quelli consigliati dal produttore.
• Questo appearecchio non è adatto all'uso da parte di persona con energia fi siche, sensoriali

o mentali ridotte (compresi i bambini) o carenti dell'esperienza o delle conoscenze necessarie, a meno che siano sotto la sorveglianza di una persona responsablee della loro sicurezza. Sorvegliare i bambini per evitare che giochino con l'apparecchio.

• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal costruttore, dal servizio postvendita o da personale quali cato.

Ambiente

Il frigorifero è stato progettato pensando alla tutela dell'ambiente.

Questo appearecchio funziona con refrigerante R600A, che non danneggia I'ambiente.

Rispettare l'ambiente. Per usare il frigorifero in modo effi ciente, impostare in agli vano la temperatura consigliata a seconda della funzione richiesta.

Disinserire il frigorifero o attivare la funzione Vacanze quando l'apparecchio non deve essere usato per un periodo di tempo prolongato. Si riduceosi il consumo e si risparmia energia.

Evitare di lasciare le porte aperte più del tempo necessario, dato che ciò comporta un aumento del consumo di energia.

Smaltimento degli appearecchi elettrici ed elettronici usati.

Il simbolo indica che l'apparecchio non deve essere buttato nei contentitori tradizzionali per i rifi uti domestici.

Consegnare il frigorifero a un apposto centro di raccolta.

Il ricolaggio degli elettrodomestici evita
consequenze negative per la salute e I'ambiente,
e consente di risparmiare energia e risorse.

Per più ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.
