| Tipo di prodotto | Piano cottura misto gas/elettrico |
| Marca | Hotpoint-Ariston |
| Modello | PH 631MS (IX)HA |
| Numero di bruciatori a gas | 5 (Rapido, Rapido Ridotto, Semi Rapido, Ausiliario, Tripla Corona) |
| Numero di piastre elettriche | 1 |
| Alimentazione gas | Gas Naturale (G20/G25) o Gas Liquido (Butano/Propano) a seconda della regolazione |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz |
| Potenza massima bruciatore | 3,25 kW (Tripla Corona) |
| Potenza piastre elettriche | 6 posizioni di potenza (da 1 a 6) |
| Accensione | Automatica tramite candela (su alcuni modelli) |
| Sicurezza | Termocoppia di sicurezza in caso di spegnimento della fiamma |
| Materiale | Acciaio inossidabile (superficie) |
| Dimensioni dell'apparecchio (L x P x H) | 60 x 51 x 4 cm (circa) |
| Dimensioni di incasso | 560 x 480 mm (ritaglio) |
| Peso netto | 10 kg (circa) |
| Categoria gas | II2E+3+ (Francia/Belgio), I2E (Lussemburgo), I2L (Olanda) |
| Classi di apparecchio | Classe 3 (da incasso) |
| Pulizia | Spugna umida, nessun detergente abrasivo; pulire i bruciatori smontabili con acqua calda |
| Manutenzione rubinetti gas | Rivolgersi a un tecnico autorizzato per la sostituzione |
| Targhetta identificativa | Sotto l'apparecchio |
| Conformità | Direttive 2006/95/CEE, 2004/108/CEE, 93/68/CEE, 2009/142/CEE, 2002/96/CEE |
Domande frequenti - PH 631MS (IX)HA HOTPOINT-ARISTON
Domande degli utenti su PH 631MS (IX)HA HOTPOINT-ARISTON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale PH 631MS (IX)HA - HOTPOINT-ARISTON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PH 631MS (IX)HA del marchio HOTPOINT-ARISTON.
MANUALE UTENTE PH 631MS (IX)HA HOTPOINT-ARISTON
Italiano,1 Frangangli8,12
Espanol, 36
Romana,47
Türkce,58
Summario
Installazione, 2-5
Posizionamento
Collegamento elettrico
Collegamento gas
Targhetta caratteristica
Caretteristiche dei brucatori ed ugelli
Descrizione dell'apparecchio, 6
Vista d'insieme
Avvio eutilizzato,7-8
Consigli pratici per l'uso dei bruciatori
Consigli pratici per l'uso delle piastre elettriche
Precauzioni e consigli, 9
Sicurezza generale
Smaltimento
Manutenzione e cura, 10
Escludere la corrente elettrica
Pulire l'apparecchio
Manutenzione rubinetti gas
Anomalie erimedi, 11
Assistenza attiva 7 giorni su 7
IT
! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Posizionamento
Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installatione va effettuata secondo queste istruzioni e da personale professionlmente qualificato. Una errata installatione cui cause danni a personi, animali o cose. ! Questo appearecchio cui essere installato e funzionare solo in locali permanentente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Debbono essere osservati i seguenti requisiti:

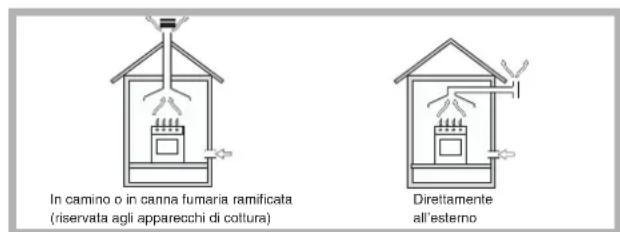

- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.
- Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3 /h per kW di potenza installata.
stema cui estere realizzato. levando direttamente l'aria esterno dell'edificio tramite un adotto di almeno 100~cm^2 di oione utile e tale che non ssa essere accidentally ruito.
Owero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.
- I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenti bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'evacuationdal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^
Incasso
I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:
- I mobili situati a bianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
- Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm.
- Posizione are i pensili adiacenti alla cappa ad un'altezza minima dal top di 420~mm (vedi figura).
Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).
- Il vano del mobile dovra avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.
Schema di fissaggio dei ganci
Posizione gancio per Posizione gancio per top H=20mm top H=30mm
Posizione gancio per Dietro top H=40mm
! Usare iganci contentui nella "confezione accessori"
- Nel caso in cui il piano non sia installato su di un forn o incasso, è necessario insere un pannello di legno come isolamento. Esso dovra essere posizionato ad una distanza minima di 20 mm. nella parte inferiore del piano stesso.
Aerazione
Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).
Nel caso di installatione sopra un forno da incasso除去 ventilazione forzata di raffreddamento, per consentire un'adequata areazione all'interno del mobile vanno garantite delle prese d'aria di ingressso e di uscita (vedi figure).
Collegamento elettrico
I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduzione di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn da incasso l'allaccio elettrico del piano e quello del forn deve essere realizzato separamente, sa per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristica.
In caso di collegamento diretto alla rete è necessario
interporre tra l'apparecchio e la rete un interrottore
onnipolare con aperture minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il
cavo di alimentazione deve essere posizionato in modo tale
che in nessun punto superi di 50^ la temperatura
ambiente.
! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.
Prima di effettuare l'allacciamento accertarsi che:
- la presa abbia la messa a terra e sua nomà di legge;
- la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
- la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorante raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.
Collegamento gas
Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo esseri accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzato regulatori di
pressione conformi alle Norme UNI EN 12864 e successivi aggiornamenti.
! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".
Allaccio con tubo rigido (rame o acciaio)
L'allaccio all'impliano gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.
Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risultati necessario ruotare il raccordo sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.
Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati
Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.
La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sua maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.
! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.
Controllo Tenuta
! Ad installmentazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisporto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:
- togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
- svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucatori ed ugelli").
- rimontare le partie eseguendo all'inverso le operazioni.
- al termine dell'operazione, sostuite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.
Regolazione aria primaria dei brucitori
I brucatori non necessitano di nessuna regolazione dell'aria primaria.
- Regolazione minimi
- Portare il rubinetto sulla posizione di minimo;
-
Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
-
Verificare che ruotando rapidamente la manopola alla posizione di massimo a quale di minimo non si abbiano spegnimenti dei bruciatori.
- Negli apparentecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.
- Effettuata la regolazione, ripristate i sigili posti sui bypass con ceralacca o materiali equivalenti.
! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.
! Al terme dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sua diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").
| TARGHETTA CARATTERISTICHE | |
| Collegamenti elettrici | vedi targhetta caratteristiche |
| CE | Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2002/96/CE e successive modificazioni. |
Caratteristica dei brucatori ed ugelli
| Tabella 1 | Gas Liquido | Gas Naturale | ||||||||
| Bruciatore | Diametro (mm) | Potenza termica kW (p.c.s.)* | By-pass 1/100 (mm) | Ugello 1/100 (mm) ** | Portata* g/h | Ugello 1/100 (mm) | Portata* l/h | |||
| Nom. | Red. | |||||||||
| Rapido (Grande) (R) | 100 | 3.00 | 0.70 | 41 | 39 | 86 | 218 | 214 | 116 | 286 |
| Rapido Ridotto (RR) | 100 | 2.60 | 0.70 | 41 | 39 | 80 | 189 | 186 | 110 | 248 |
| Semi Rapido (Medio) (S) | 75 | 1.65 | 0.40 | 30 | 28 | 64 | 120 | 118 | 96 | 157 |
| Ausiliario (Piccolo) (A) | 55 | 1.00 | 0.40 | 30 | 28 | 50 | 73 | 71 | 71 | 95 |
| Tripla Corona (TC) | 130 | 3.25 | 1.50 | 60 | 61 | 91 | 236 | 232 | 133 | 309 |
| Pressioni di alimentazione | Nomiale (mbar) Minima (mbar) Massima (mbar) | 37 ** 25 ** 45 ** | 28-30 ** 20 ** 35 ** | 20 17 25 | ||||||
^ A 15^ e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m
(1) Solo per apparetchi con dispositivo di sicurezza contro le fughe di gas.
PH 640.../HAPH 640MST.../HAPH 631.../HA
Descrizione dell'apparecchio
IT

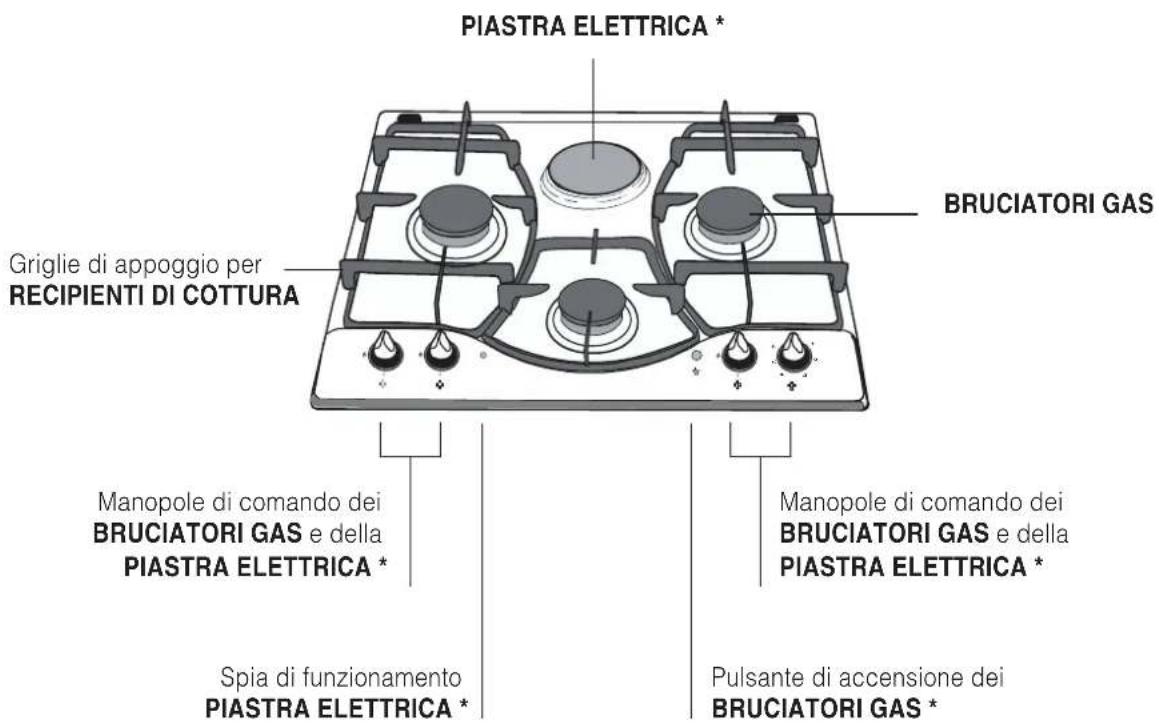

Vista d'insieme
DISPOSITIVO DI SICUREZZA
Candela di accensione dei BRUCIATORI GAS
- Spia FUNZIONAMENTO PIASTRA ELETTRICA* si accende per qualsiasi posizione della manopola diversa da quella di spento
- BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
- Manopole di lavoro dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza.
Candela di accensione dei BRUCIATORI GAS* permette l'accensione automatica del bruciatore prescelto.
DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.
- Presente solo in alcuni modelli.
! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.
Bruciatori gas
Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:
Spento
Massimo
6 Minimo
Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario Maintainere premuta la manopola per circa 2-3 secondi finché non si scalda il disposativo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, prima premere il pulsante di accensione, identificato dal symbolo , poi premere a fondo e ruotare la manopola corrispondente in senso antorario fino alla posizione di massima potenza.
Alcuni modelli sono dotati di accensione integrata all'interno della manopola, in quello caso è presente la candela ma non il pulsante di accensione (il simbolo si trova in prossimità di ciascuna manopola). Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.
! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di commando eritentare l'accensione dopo almeno 1 minuto.
Per spagnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo ).
Piastre elettriche*
La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 positioni diverse:
| Pos. | Piastra normale o rapida |
| 0 | Spento |
| 1 | Potenza minima |
| 2 - 5 | Potenze intermedie |
| 6 | Potenza massima |
Per qualsiasi posizione della manopola diversa daQLI qlla di spento, si ha I'accensione della spia di funzionamento.
Consigli pratici per l'uso dei bruciatori
Al fine di ottener il massimo rendimento è utile ricordare quando segue:
- utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
- utilizzato sempre recipienti a fondo piatto e con coperchio.
- al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.
| Bruciatore | Ø Diametro recipienti (cm) |
| Rapido (RR) | 24 - 26 |
| Rapido Ridotto (RR) | 22 - 24 |
| Semi Rapido (S) | 16 - 20 |
| Ausiliario (A) | 10 - 14 |
| Tripla Corona (TC) | 24 - 26 |
Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".
- Presente solo in alcuni modelli.
Consigli pratici per l'uso delle piastre elettriche
Per evitare dispersioni di calore e danni alla piatra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piatra.
| Pos. | Piastra normale o rapida |
| 0 | Spento. |
| 1 | Cottura di verdure, pesci. |
| 2 | Cottura di patate (a vapore) minestre, ceci, fagioli. |
| 3 | Proseguito di cottura di grande quantità di cibi, minestroni. |
| 4 | Arrostire (medio). |
| 5 | Arrostire (forte). |
| 6 | Rosolare o raggiungere bollitura in molto tempo. |
! Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola.
Durante esta fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.
- Presente solo in alcuni modelli.
! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.
Sicurezza generale
- Questo apparecchio riguarda un apparecchio da incasso di classe 3.
- Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro INSTALLazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
- Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. - L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e seconde le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericolioso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
- Non ostruire le aperture di ventilazione e di smaltimento di calore.
- Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.
-
Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
-
Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentalmente. - Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica ancora caldi.
- Non lasciare accesa la piatra elettrica alla senta pentole.
Nonutilizzare pentole instabili o deformate. - L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.
Smaltimento
-
Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
-
La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparente chi dimessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.
Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.
IT
Escludere la corrente elettrica
Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.
Pulire l'apparecchio
! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.
! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
Gli elementi mobili dei brucitori vanno lavati frequentlymente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
- Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
- Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po d'olio quando sono più ancorta tiepide.
- L'acciaio inox può rimonere macchiato se a contatto per lungo tempo con acqua fortesamente calcarea o con detergenti aggressivi (contenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.
Manutenzione rubinetti gas
Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.
! Questa operazione deve essere effettuata da unQuesta opereta Tecnico autorizzato dal costruttore.tecnico autorizzato dal co
Può accadere che il piano non funzioni o non funzioni bene. Prima di chiarem e'assistenza, vediamo che casa si cui è il piano non sono. Innanzi tutti verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.
IT
Anomalie
Il bruciatore non si accende o la fiamma non è uniforme.
Possibili cause / Soluzione:
- Sono ostruti i fori di uscita del gas del bruciatore.
- Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
- Ci sono correnti d'aria nelle vicinanzihe del piano.
La fiamma non rimane accesa nelle versioni con sicurezza.
Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.
- Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del disposativo di sicurezza.
Il bruciatore in posizione di minimo non rimane acceso.
- Sono ostruii i fori di fuoriuscita del gas.
- Ci sono correnti d'aria nelle vicinanzihe del piano.
- La regolazione del minimo non è corretta.
I recipienti sono instabili.
- Il fondo del recipiente è perfettamente piano.
- Il recipiente è centrato sul bruciatore o sulla piastralelettrica.
- Le griglie sono state invertite.
Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:
- il modello della macchina (Mod.)
- il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.
! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.
E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
- Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.
GB
IT FR
GB
Italiano, 1 Franc English, 12
ES
RO
Espanol, 36
Romana,47
TR
Türkce,58
PH 640 M/HA
PH 640 M GH/HA
PH 640 M R/HA
PH 640 MS/HA
PH 640 MS GH/HA
PH 640 MST/HA
PH 640 MST R/HA
PH 640 MST GH/HA
PH 640 MS R/HA
PH 640 M IB/HA
PH 640 MS IB/HA
PH 631 M/HA
PH 631 MS/HA
PH 631 MS R/HA
KZ.O.02.0361
Contents
Installation, 13-16
Positioning
