MANUALE UTENTE FQ 99 C.1 (BK) HA HOTPOINT ARISTON

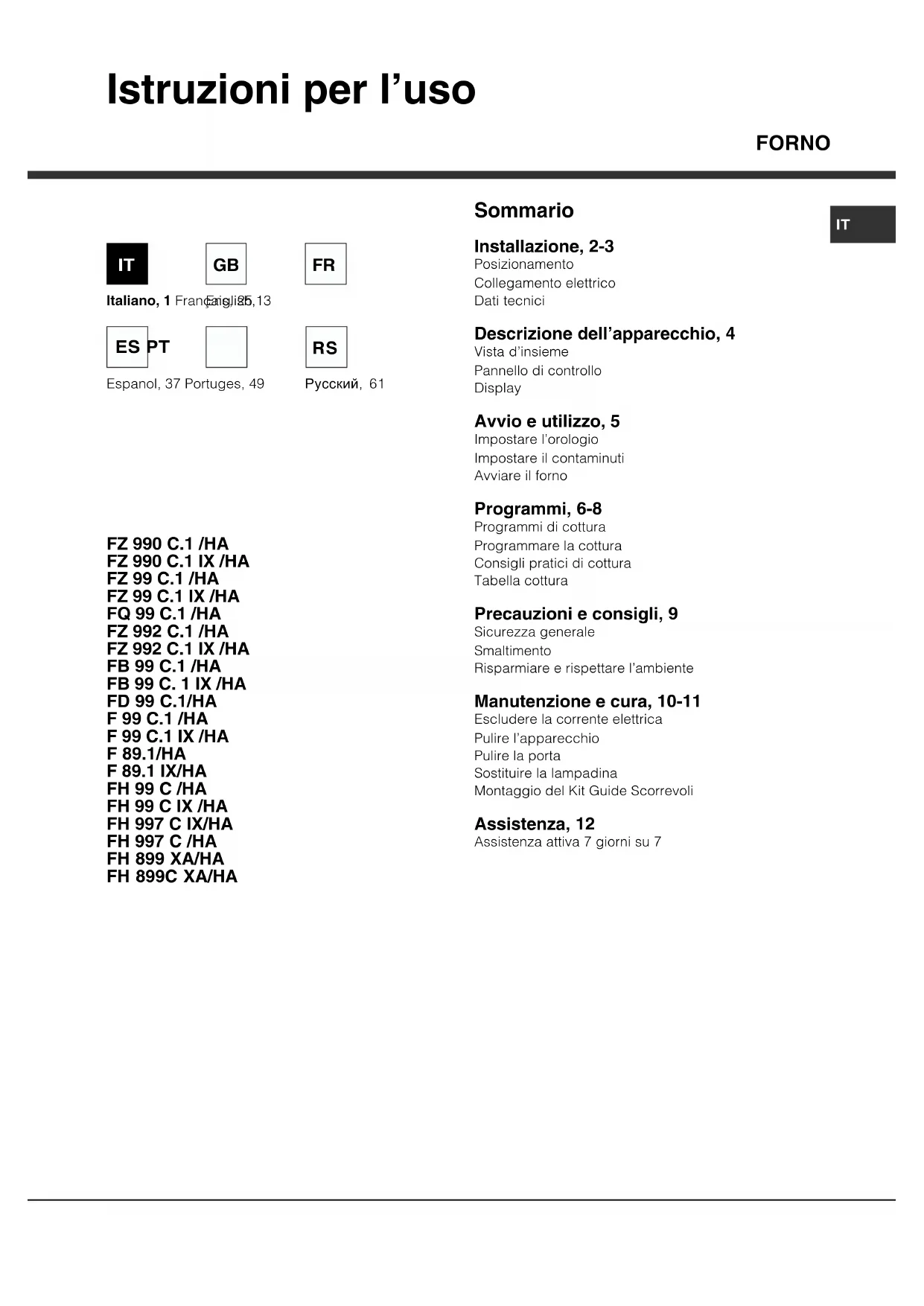

FORNO Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Dati tecnici Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Display Avvio e utilizzo, 5 Impostare l’orologio Impostare il contaminuti Avviare il forno Programmi, 6-8 Programmi di cottura Programmare la cottura Consigli pratici di cottura Tabella cottura Precauzioni e consigli, 9 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 10-11 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Assistenza, 12 Assistenza attiva 7 giorni su 7 Italiano, 1 Français, 25 Espanol, 37 Portuges, 49 English,13

Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su piano continuo che abbia un’apertura di almeno 45 x 560 mm ( vedi figure

Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto

spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante

spessore di 16 mm: utilizzare la seconda scanalatura

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile.

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata ( vedi Precauzioni e consigli

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo ( vedi figura ) che a colonna, il mobile deve avere le seguenti dimensioni:

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione 595 mm. 595 mm.

Installazione 560 mm.

Collegamento elettrico

! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio ( vedi sotto

Montaggio del cavo di alimentazione

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio ( vedi figura

serracavo e toglierlo facendo leva con un cacciavite ( vedi figura

3. Togliere le viti dei

contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche ( vedi a fianco

In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche ( vedi sotto

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche ( vedi sotto

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati ( vedi Assistenza

L’azienda declina ogni responsabilità qualoraL’azienda declina ogni responsabilità qualora L’azienda declina ogni responsabilità qualoraL’azienda declina ogni responsabilità qualora L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.queste norme non vengano rispettate. queste norme non vengano rispettate.queste norme non vengano rispettate. queste norme non vengano rispettate. TARGHETTA CARATTERISTICHEDimensionilarghezza cm 43,5altezza cm 32profondità cm 40Volumelt. 56Dimensioni *larghezza cm 43,5altezza cm 32profondità cm 41,5Volume *lt. 58Collegamentielettricitensione a 220-240V~ 50/60Hzpotenza massima assorbita2800W (vedi targhettacaratteristiche)ENERGYLABELDirettiva 2002/40/CEsull’etichetta dei forni elettrici.Norma EN 50304Consumo energia convezioneNaturale – funzione diriscaldamento: Tradizionale;Consumo energia dichiarazioneClasse convezione Forzata -funzione diriscaldamento: Pasticceria.Questa apparecchiatura èconforme alle seguenti DirettiveComunitarie: 2006/95/CEE del12/12/06 (Bassa Tensione) esuccessive modificazioni -2004/108/CEE del 15/12/04(Compatibilità Elettromagnetica)e successive modificazioni -93/68/CEE del 22/07/93 esuccessive modificazioni.2002/96/CE e successivemodificazioni.1275/2008 stand-by/off mode* Con controporta in vetro4

Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1 Descrizione dell’apparecchio Vista d’insieme Pannello di controllo Display Manopola PROGRAMMI Manopola TERMOSTATO DISPLAY Tasto IMPOSTAZIONE TEMPI Tasto LUCE Manopola IMPOSTAZIONE TEMPI Digit numerici TEMPERATURAe TEMPIIconaFINE COTTURAIconaOROLOGIOIconaDURATAIconaCONTAMINUTIIndicatore delPreriscaldamento5

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. P oi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. Impostare l’orologio ! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

1. Premere più volte il tasto

finchè non lampeggiano l’icona e i primi due digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare l’ora;

3. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul DISPLAY;

4. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare i minuti;

5. premere nuovamente il tasto

per confermare. Impostare il contaminuti ! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasto

finchè non lampeggiano l’icona e i tre digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare i minuti;

3. premere nuovamente il tasto

per confermare. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico. Avviare il forno

1. Selezionare il programma di cottura desiderato

ruotando la manopola PROGRAMMI.

2. Il forno entra nella fase di preriscaldamento,

l’indicatore del preriscaldamento si illumina. È possibile modificare la temperatura ruotando la manopola TERMOSTATO.

3. Quando si spegne l’indicatore del preriscaldamento

e si avverte un segnale acustico il preriscaldamento è completo: introdurre gli alimenti.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - pianificare la durata e l’ora di fine della cottura

vedi programmi di cottura

- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

5. Trascorse due ore il forno si spegne

automaticamente: tale tempo è preimpostato per motivi di sicurezza in tutti i programmi di cottura. È possibile modificare la durata della cottura

vedi programmi di cottura

6. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

! Nei programmi FAST COOKING e BARBECUE non è previsto il preriscaldamento.

! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. Nel programma FAST COOKING la ventola si attiva automaticamente dopo dieci minuti dall’avvio. Nel programma PASTICCERIA si avvia solo a forno caldo.

! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno A forno spento la lampadina può essere accesa in qualunque momento premendo il tasto

Programmi di cottura ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C. Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anch’esso può essere regolato manualmente. Programma FORNO TRADIZIONALE Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma MULTICOTTURA Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma BARBECUE Ruotando la manopola TERMOSTATO, il display indicherà livelli di potenza impostabili, che vanno da 50% fino a 100%. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma FORNO PIZZA Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programma FORNO PASTICCERIA Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani contemporaneamente. Programma FAST COOKING Il programma non necessita di preriscaldamento. Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano. Programma LIEVITAZIONE Il forno raggiunge e mantiene una temperatura di 40°C a prescindere dalla posizione della manopola TERMOSTATO. Questo programma è ideale per la lievitazione degli impasti contenenti lievito naturale. Girarrosto (solo in alcuni modelli) Per azionare il girarrosto

vedi figura ) procedere come segue:

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e

inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la manopola

PROGRAMMI o ; ! Col programma avviato, se si apre la porta il girarrosto si arresta. Programmi7

Programmare la cottura ! La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata di cottura

1. Premere più volte il tasto

finchè non lampeggiano l’icona e i tre digit numerici sul DISPLAY;

2. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare il tempo desiderato;

3. premere nuovamente il tasto

4. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare la fine di una cottura ! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la

2. poi premere il tasto

finchè non lampeggiano l’icona e i due digit numerici sul DISPLAY;

3. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare l’ora;

4. premere di nuovo il tasto

finchè non lampeggiano gli altri due digit numerici sul DISPLAY;

5. ruotare la manopola IMPOSTAZIONE TEMPI verso il

“+” e “-” per regolare i minuti;

6. premere nuovamente il tasto

7. a tempo scaduto, sul DISPLAY compare la scritta

END, il forno termina la cottura e viene emesso un segnale acustico. Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di fine cottura e la durata. Per annullare una programmazione ruotare la manopola PROGRAMMI in posizione “0”. Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTICOTTURA

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto. BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. FORNO PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.8

Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti) guide standard guide scorrevoli Forno Tradizionale Anatra Pollo Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate 1,5 1,5

70-80 60-70 70-75 70-80 15-20 30-35 Multicottura Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate Agnello Sgombro Lasagne Bignè su 2 ripiani Biscotti su 2 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate 1+1

15-20 20-25 Forno Pasticceria Crostate Torta di frutta Plum-cake Cake piccoli su 2 ripiani Pan di spagna Bignè su 3 ripiani Biscotti su 3 ripiani Crêpes farcite Meringhe su 3 ripiani Salatini di sfoglia al formaggio 0,5

25-30 15-20 Precotti Ali di pollo dorate 0.4 2 1 - 200 20-25 Cibi Freschi Biscotti (di frolla) Plum-cake Salatini di sfoglia al formaggio

10-12 Lievitazione Lievitazione degli impasti con lievito naturale (brioche, pane, torta allo zucchero, croissant, ecc.) 2 1 40 30-60 ! I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente.9

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione

"” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” ( vedi Programmi ) e la “pulizia automatica ritardata” ( vedi Manutenzione e cura

permettono di organizzarsi in tal senso.

• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Icona Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa.10

Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dallarete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni ingomma possono essere pulite con una spugnettaimbevuta di acqua tiepida, e sapone neutro. Se lemacchie sono difficili da asportare usare prodottispecifici. Si consiglia di sciacquareabbondantemente e di asciugare dopo la pulizia.Non usare polveri abrasive o sostanze corrosive.• L’interno del forno va pulito preferibilmente ognivolta dopo l’uso, quando è ancora tiepido. Usareacqua calda e detersivo, risciaquare e asciugarecon un panno morbido. Evitare gli abrasivi.• Gli accessori possono essere lavati come normalistoviglie, anche in lavastoviglie ad eccezionedelle guide scorrevoli.! Non utilizzare mai pulitori a vapore o ad altapressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti nonabrasivi e asciugare con un panno morbido; non usaremateriali ruvidi abrasivi o raschietti metallici affilati chepossono graffiare la superficie e causare lafrantumazione del vetro.Per una pulizia più accurata èpossibile smontarela porta del forno:1. aprire completamente laporta (vedi figura

2. servendosi di un cacciavite,alzare e ruotare le levette

poste sulle due cerniere ( vedi figura

3. afferrare la porta ai due latiesterni, richiudendolalentamente ma non del tutto.Premere i fermi

F, poi tirare laporta verso di sé estraendoladalle cerniere (vedi figura 3. afferrare la porta ai due latiesterni, richiudendolalentamente ma non del tutto.Poi tirare la porta verso di séestraendola dalle cerniere vedi figura Rimontare la porta seguendo il procedimento insenso contrario.Controllare le guarnizioniControllare periodicamente lo stato della guarnizioneattorno alla porta del forno. In caso risulti danneggiatarivolgersi al Centro Assistenza più vicino ( vedi Assistenza). È consigliabile non usare il fornofino all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:1. Svitare il coperchio in vetro del portalampada.2. Svitare la lampadina e sostituirla con una analoga:potenza 25 W, attacco E 14.3. Rimontare il coperchio (vedi figura

Presente solo in alcuni modelli.11

1. Togliere i due telai

estraendoli dai distanzieri A ( vedi figura

2. Scegliere il ripiano in

cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

3. Fissare i due telai con

le guide montate negli appositi fori posti sulle pareti del forno ( vedi figura) . I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui distanzieri A.

! Non inserire le guide scorrevoli alla posizione 5.

Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. AssistenzaFZ 990 C.1 /HA FZ 990 C.1 IX /HA FZ 99 C.1 /HA FZ 99 C.1 IX /HA FQ 99 C.1 /HA FZ 992 C.1 /HA FZ 992 C.1 IX /HA FB 99 C.1 /HA FB 99 C. 1 IX /HA FD 99 C.1/HA F 99 C.1 /HA F 99 C.1 IX /HA F 89.1/HA F 89.1 IX/HA FH 99 C /HA FH 99 C IX /HA FH 997 C IX/HA FH 997 C /HA FH 899 XA/HA FH 899C XA/HA
