MANUALE UTENTE tiiwee window sensor 03 Tiiwee

(Solo per uso interno)

Per il systema di allarme domestico Tiwee

Introduzione

Congratulations per il vostro sensore Tiiwee Door & Window. É destinato ad essere utilizzato in combinazione con i componenti del sistema di allarme domestico Tiiwee e può essere collegato senza fili a tutte le sirene Tiiwee 433 MHz.

IMPORTANT: Assicurarsi che la distance tra il magnete e il sensore non superi i 5 mm. I triangoli sul sensore della porta e sul magnete sono ausili per l'allineamento. Essi devono essere rivolti l'uno verso l'alto ad una distance massima di 5 mm affinché il sensore della porta funzioni in modo ottimale.

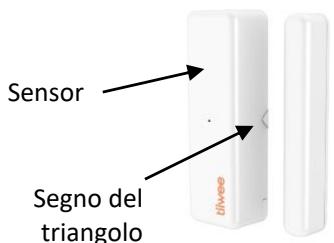

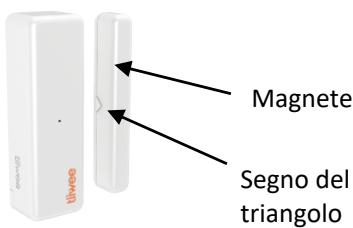

Panorama del prodotto e funzionamento

Il sensore per porte e finestre è costituito da un magnete e da un sensore che contiene un rivelatore per le variazioni dei campi magnetici ("flusso"). Quando il magnete si allontana dal sensore, il rilevatore rileva quel movimento e invia immediatamente un segnale wireless alla Sirena Tiiwee. L'unità di allarme Tiiwee emette ora un forte suono di allarme o un segnale acustico a seconda delle impostazioni della sirena.

Collegamento del sensore di porte e finestre ad una sirena di allarme
Questo sensore per porte e finestre è compatible con il sistema di allarme Tiiwee Home Alarm System. Collegatelo sono fili con una delle unità di allarme Tiiwee a 433 MHz.

Le istruzioni per l'accoppiamento del sensore porta e finestra con ilsystema di allarme Tiiwee Home Alarm System sono incluse nei manuali del Tiiwee Alarm Kit. Il manuale è incluso con agli kit. Puòanche essere scaricato dal nostro site web www.tiiwee.com. Anche le istruzioni staccate possono essere trovate su uno dei nostri canali Youtube.

Installatione: Linee guida generali per l'installazione

• Non installare il sensore vicino a magneti o disposittivi magnetici - ciò potrebbe causare l'attivazione accidentale dell'allarme.
• Pulire accuratamente tutte le superfici prima dell'installazione.
• Il principio delsystema è che un allarme scatta quando il sensore e il magnete sono separati perché la finestra o la porta è aperta.
• Se possibile, montare il sensore sul telaio della porta e non sulla porta o sulla finestra stessa. Questa posizione riduce l'usura che si verifica quando le finestre e le porte sono chiuse (urti. Ciò aumento la durata dei sensori.

Installazione del sensore per porte e finestre

IMPORTANT - SI PREGA DI NOTARE:

• É essenziale che il sensore e il magnete siano allineati correttamente e si trovino allo"Thisso livelloutilizzando i segni triangolari.
• La distanza tra il sensore e il magnete non deve superare i 5 mm.

Come montare un sensore per porte (vedere l'interno della pagina frontale)

Imagine 1: Porta e stipite sono allo stesso livello. Posizionare il sensore e il magnete uno accanto all'altro. Ora, posizionare il magnete e il sensore in modo che i marcatori triangolari siano vicini l'uno all'altro.

Immagine 2: La porta è sporgente rispetto al montante della porta. Montare il magnete lateralmente sulla parte superiore della porta. Ora, posizionare il sensore sul montante della porta ad una distance di pochi millimetri dal magnete. Assicurarsi che i marcatori triangolari siano vicini ad un'alto.

Imagine 3: Lo stipite della porta è sporgente rispetto alla porta. Montare il sensore lateralmente sul montante della porta. Ora, posizionare il magnete sulla porta a pochi millimetri di distanza dal sensore. Assicurarsi che i marcatori triangolari siano vicini ad un'alto.

Installazione

Assicurarsi che entrambé le superfici di installmente siano pulite e privedi grasso e polvere.

Magnetete:

• Installazione con viti: rimuovere il pannello posteriore dal magnete facendo scorrere il pannello. Quindi, posizionare il pannello posteriore nella posizione desiderata. Ora, dopo aver montato il pannello posteriore del magnete, mettere il magnete sul pannello posteriore e farlo scorrere verso il basso fino alla posizione finale.
• Installazione con nastro biadesivo: staccare la pellicola protettiva da un lato e incollare il nastro sul magnete. Quindi, staccare l'altra parte della pellicola protettiva e incollare il magnete sulla porta o sullo stipite.

Sensore:

Prima dell'installazione,fare riferimento alle linee guida per l'installazione come descritto in precedenza.

• Installazione laterale e installatione con nastro biadesivo: Staccare la pellicola protettiva da un lato del nastro e incollarla sul sensore. Quindi, staccare l'altra parte della pellicola protettiva e incollare il sensore sulla porta o sul montante della porta. Fissare il sensore con la vite in dotazione sul fondo del sensore.
• Installazione con le viti: Far scorrere il sensore verso l'alto e rimuoverlo dal pannello posteriore. Poi, posizionare il pannello posteriore nella posizione

desiderata. A questo punto, posizionare il sensore sul pannello posteriore e farlo scorrere verso il basso. Fissare il sensore con la vite sul fondo del sensore.

Prova il sensore della porta

1. Dop l'installazione, après la finestra o la porta.
2. La spia rossa sul lato anteriore del sensore lampeggia una volta.
3. Il sensore è ora correttamente impostato.

Durata della batteria e bassa tensione della batteria

La durata prevista della batteria è di 10-12 mesi in condizioni normali. Si consiglia di controllare regolarmente la batteria e di sostituirla almeno una volta all'anno. Si prega di utilizzato sempre batterie alcaline.

Se la spia rossa di controllo sul sensore lampeggia o è continuamente accesa, la batteria deve essere sostituita.

Sostituzione della batteria

• Rimuovere la vite sul fondo del sensore. Ora far scorrere il sensore verso l'alto e rimuoverlo dal pannello posteriore.
• Togliere la vecchia batteria e sostituirla con una nuova batteria alcalina AAA - si prega di notare la corretta polarità.
• Far scorrere il sensore sul pannello posteriore e fissarlo con la vite sul fondo del sensore.

Specifiche tecniche

Numero di modello: TWWS03

Distanza di trasmissione: 100m (area aperta)

Frequenza di trasmissione: 433MHz

Tensione di funzionamento: 1,5V

Dimensioni del sensore: 78× 24× 18mm

Dimensioni del magnete: 75 × 10 × 12 ~mm
