Tipo de producto	Sensor de ventana Tiiwee Tiiwee 03
Características técnicas principales	Detección de apertura de ventana, tecnología inalámbrica
Alimentación eléctrica	Batería CR2032
Dimensiones aproximadas	65 x 25 x 15 mm
Peso	50 g
Compatibilidades	Compatible con los sistemas de seguridad Tiiwee
Tipo de batería	Batería de litio
Tensión	3 V
Funciones principales	Notificación de apertura de ventana, integración en un sistema de seguridad
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos abrasivos
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles, producto no reparable
Seguridad	Instalación en interiores, evitar la exposición a la humedad
Información general	Instalación fácil, funciona con una aplicación móvil

MANUAL DE USUARIO tiiwee window sensor 03 Tiiwee

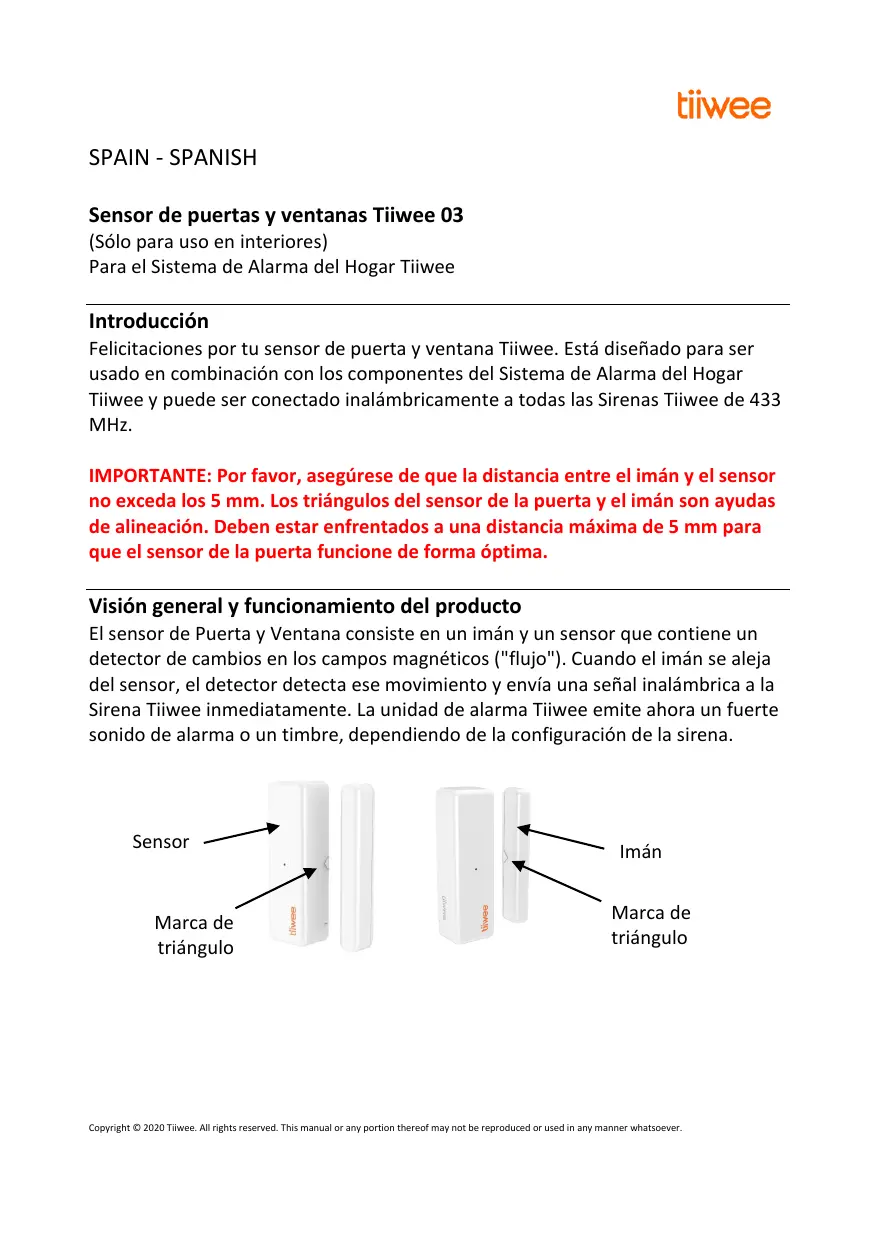

Sensor de puertas y ventanas Tiiwee 03

(Sólo para uso en interiores)

Para el Sistema de Alarma del Hogar Tiiwee

Introduccion

Felicaciones por tu sensor de puerta y ventsa Tiiwee. Está Diseñado para ser uso en combinación con los componentes del Sistema de Alarma del Hogar Tiiwee y pueda ser connectado inalámbricamente a todas las Sirenas Tiiwee de 433 MHz.

IMPORTANTE: Por favor, asegúrese de que la distancia entre el imán y el sensor no exceeda los 5 mm. Los triángulos del sensor de la puerta y el imán son ayudas de alineación. Deben estar enfrontados a una distancia maximal de 5 mm para que el sensor de la puerta funciona de forma optima.

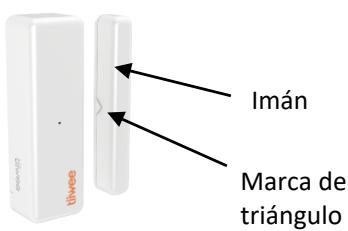

Visión general y funciona del producto

El sensor de Puerta y Ventana consiste en un imán y un sensor que contiene un detector dechangos en los Campos magnéticos ("flujo"). Cuando el imán se aleja del sensor, el detector detecta ese movimiento y envía una señal inalámbrica a la Sirena Tiwee inmediamente. Launidad de alarma Tiwee emite ahora un fuerte sonido de alarmo o un tiempo,dependiendo de la configuración de la sirena.

Conectando el sensor de puerta y ventsa a una sirena de alarma

Este sensor de puerta y ventsa es compatible con el sistema de alarma de Tiiwee Home. Conectelo inalambricamente con una de las unidades de alarma Tiiwee de 433 MHz.

Las instrucciones para emparejar el sensor de Puerta y Ventana con el Sistema de Alarma del Hogar Tiwee está incluidas en los manuales del Kit de Alarma Tiwee. El manual se incluye con cada kit. también puede ser descargado de nuestra网页 web www.tiwee.com. también se pueda encontrar instructucciones detalladas en uno de nuestros canales de Youtube.

Instalación: Pautas generales de instalación

• No instale el sensor cerca de imanes o dispositivos magnéticos, ya que este pueda causar que la alarma se active accidentallymente.
• Limpie todas las superficies@cuidadosamente antes de la instalacion.
• El principio del sistema es que se dispara una alarma cuando el sensor y el imán se分开 porque se abre la ventsa o la puerta.
• Si es posible, monte el sensor en el marco de la puerta y no en la propia puerta o ventsa.Esta posicion reduce el desgaste que se produce cuando se cierran las ventanas y puertas (choques. Este aumento la vida uyil de sus senseores.

Instalación del sensor de puerta y ventsa

IMPORTANT -POR FAVOR, TENGA EN CUENTA:

• Es esencial que el sensor y el imán está alineados correctamente y está alsamevemento usinglasmarcasde lostriángulos.
• La distancia entre el sensor y el imán no debe exceeding los 5 mm.

Có como montar un sensor de puerta (por favor, vea el interior de la prima pagina)

Imagen 1: La puerta y el poste de la puerta está al mesmo;nivel. Coloca el sensor y el imán uno al bajo del(other. Ahora, posicione el imán y el sensor de manera que los marcadores triangulares estén cerca uno del other.

Imagen 2: La puerta sobresale en relacion con el poste de la puerta. Monta el imán lateralmonte en la parte superior de la puerta. Ahora, coloque el sensor en el poste de la puerta a una distancia deunos poco milimetros del imán. Asegúrate de que los marcadores de triángulos estén cerca de otro.

Imagen 3: El poste de la puerta sobresale con afecto a la puerta. Monte el sensor lateralmente en el poste de la puerta. Ahora, colque el imán en la puerta a uno poco milimetros de distancia del sensor. Asegúrese de que los marcadores de triángulos estén cerca de otro.

Instalación

• Asegúrese de que ambas superficies de instalación estén limpias y libres de-grasa y polvo.

Imán:

• Instalación con tornillos: retire el panel trasero del imán deslizándolo. Luego, coloque el panel trasero en la posición deseada. Ahora, después de que el panel trasero del imán haya sido montado, ponga el imán en el panel trasero y deslícelo hacía abajo hasta que este en su posición final.
• Instalación con cinta de doble cara: despegar la lámina protectora de un lado yPEGAR la cinta en el imán.A continuación,despegue la othera parte de la lámina protectora yPEGUE el imán en la puerta o en el poste de la puerta.

Sensor:

Antes de la instalación, por favor, consulte las directrices de instalación como se ha descririto anteriormente.

• Instalación lateral e instalación con cinta de doble cara: Despegar la lámina protectora de un lado de la cinta y pegar la cinta en el sensor. A continuación, despegue la other parte de la lámina protectora y pegue el sensor en la puerta o el poste de la puerta. Aseguire el sensor con el tornillo incluido en la parte inferior del sensor.
• Instalación con tornillos: Deslice el sensor hacía arriba y retírelo del panel

trasero. Luego, posicionar el panel trasero en la posicion deseada. Ahora, colque el sensor en el panel trasero y deslícelo hacía abajo. Asegure el sensor con el tornillo en la parte inferior del sensor.

Pruebe el sensor de la puerta

1. Después de la instalación, abra la ventana o la puerta.
2. La luz indicaora roja en la parte delantera del sensor parpadea una vez.
3. El sensor está ahora correctamente configurado.

La vida de la batería y el bajo voltaje de la misma

La vida útil esperada de la batería es de 10 a 12 días en conditiones normales. Recomendamos revisar la batería regularamente y reemplazarla al menos una vez al año. Por favor, utilise siempre pilas alcalinas.

Si la luz de control roja del sensor parpadea o está continuamente encendida, la bateria debe ser reemplazada.

Reemplazar la batería

• Retire el tornillo de la parte inferior del sensor. Ahora deslice el sensor hacía arriba y retírelo del panel trasero.
• Saque la batería vieja y cámbiela por una nuevo batería alcalina AAA. Por favor,onga enIELDla polaridad correcta.
• Deslice el sensor en el panel trasero y asegúrelo con el tornillo en la parte inferior del sensor.

Especillasiones Tecnicas

Número de modelos: TWWS03

Distancia de transmisión: 100m (Área abierta)

Frecuencia de transmisión: 433MHz

Voltaje de funciona: 1,5V

Tamañodel sensor: 78× 24× 18mm

Tamaño del imán: 75 × 10 × 12 ~mm
