Tipo di prodotto	Videocitofono da interno
Marca	Urmet
Modello	1760/32A
Dimensioni (L x H x P)	212 x 138 x 24 mm
Schermo	7 pollici TFT-LCD touch capacitivo, 1024 x 600 px
Alimentazione	24 V~ (tensione alternata)
Consumo a pieno regime	Corrente < 15 mA, Potenza < 400 mA RMS
Connettività	WiFi 2,4 GHz (2412-2462 MHz), Mifare 13,56 MHz
Temperatura di funzionamento	-5 a 45 °C
Comandi	Schermo touch, sensore IR per comandi gestuali, pulsante Home retroilluminato blu
Funzioni principali	Trasferimento chiamata a smartphone/tablet, personalizzazione suoneria (5 opzioni), regolazione volume, registrazione messaggi audio (POST-IT, fino a 32), videoricevitore (fino a 32 messaggi), rubrica interfono (fino a 127 utenti), segnalazione porta aperta, modo vivavoce o Push to talk, funzione MUTE, funzione Pulizia schermo
Installazione	A incasso (scatola Mod. 503 o Ø60 mm), altezza consigliata 90-130 cm
Configurazione	Interruttori DIP (SW1/SW2) per numero appartamento e postazione interna, ponticello di terminazione linea Z
Morsetti di connessione	Sinistra: S+/S- (suoneria), CP (chiamata piano), COM, PANIC, IN1, IN2; Destra: V+/V- (alimentazione), LINE IN/OUT (BUS)
Accessibilità	Dispositivo integrato per non udenti, conforme alla normativa per disabili
Manutenzione e pulizia	Rimuovere la pellicola protettiva durante l'installazione. Pulire lo schermo con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Mantenere una distanza di almeno 20 cm attorno all'antenna per l'esposizione RF. Installazione conforme alle norme elettriche vigenti.
Norme e certificazioni	Direttiva RED 2014/53/UE, FCC Parte 15 Classe B, RAEE 2012/19/UE

Domande frequenti - 1760/32A Urmet

Come installare il monitor Urmet 1760/32A?

Installare la scatola da incasso (Mod. 503 o Ø60 mm) a un'altezza da 90 a 130 cm. Fissare la staffa, regolare gli interruttori DIP secondo la configurazione, collegare i conduttori ai morsetti, quindi agganciare il monitor alla staffa e bloccarlo con il fermo.

Come configurare gli interruttori DIP (SW1 e SW2)?

Gli interruttori si trovano sul retro del monitor. SW1: il n°1 non è utilizzato; i n°2 a 8 definiscono il numero dell'appartamento nella colonna. SW2: i n°1 e 2 definiscono il numero della postazione interna nell'appartamento. Consultare la tabella di configurazione nel manuale.

Come utilizzare i comandi gestuali?

Il monitor è dotato di un sensore IR situato nella parte superiore dello schermo. Passare la mano davanti per attivare alcune funzioni (rispondere, riagganciare, ecc.). I gesti precisi sono descritti nel manuale.

Come collegare il monitor a uno smartphone o tablet?

Utilizzare la funzione di trasferimento chiamata tramite WiFi. Assicurarsi che il monitor sia connesso alla rete WiFi 2,4 GHz. Seguire le istruzioni dell'app dedicata (da scaricare) per collegare il proprio dispositivo mobile.

Come personalizzare la suoneria?

Accedere al menu delle impostazioni sullo schermo touch. Selezionare 'Suoneria' e scegliere tra 5 melodie preregistrate. È anche possibile regolare il volume.

Come registrare un messaggio audio (POST-IT)?

Dal menu, attivare la registrazione vocale. Il monitor può memorizzare fino a 32 messaggi audio. Seguire le istruzioni a schermo per registrare e ascoltare i propri messaggi.

Come visualizzare i messaggi video registrati?

Il videoricevitore può memorizzare fino a 32 messaggi. Accedere al menu 'Messaggi' o 'Segreteria', selezionare il messaggio desiderato e premere play. È anche possibile eliminarli.

Come aggiungere un utente alla rubrica interfono?

Nel menu 'Rubrica', è possibile aggiungere fino a 127 utenti. Inserire il nome e il numero di chiamata corrispondente. Confermare per salvare.

Cosa fare se lo schermo rimane nero o non si accende?

Verificare l'alimentazione elettrica (24 V~) e i collegamenti ai morsetti V+/V-. Assicurarsi che la pellicola protettiva sia stata rimossa dallo schermo. Se il problema persiste, contattare l'assistenza tecnica Urmet.

Come pulire lo schermo touch?

Utilizzare un panno morbido e asciutto (microfibra). Non premere troppo forte. Non utilizzare mai prodotti chimici, solventi o abrasivi. Per una pulizia approfondita, utilizzare la funzione 'Pulizia schermo' nel menu.

MANUALE UTENTE 1760/32A Urmet

Il videocitofono VOG ⁷ Sch.1760/32 è un disponivo dedicato alsystema 2Voice che può operare come:

• Videocitofono evoluto
  Terminale per la visualizzazione delle telecamere di videosorvegianza
  Terminale per la visualizzazione dello stato della centrale antintrusione
• Controllo accessi MIFARE
• Gestore delle applicazioni Uromet (My 1067+, Uromet Secure, TVCC)
• Gestore della applicazioni Android

Le caratteristiche principali del dispositivo impiegato come terminale videocitofonico sono:

Il videocitofono viene fornito con l'alimentatore locale a corredo del prodotto.

2. DESCRIPTION DES COMPOSANTS

Per le impostazioni dei dip-switch per la configurazione del codice utente fare riferimento al libretto di sistema 2Voice.

3.2. IMPOSTAZIONE DELLA TERMINAZIONE DI LINEA

Il Jumper (8) permette la regolazione della terminazione di linea (Z) nel caso di collegamento del videocitofono in entra-esci. La terminaison de ligne doit être insérée sur le dernier moniteur.

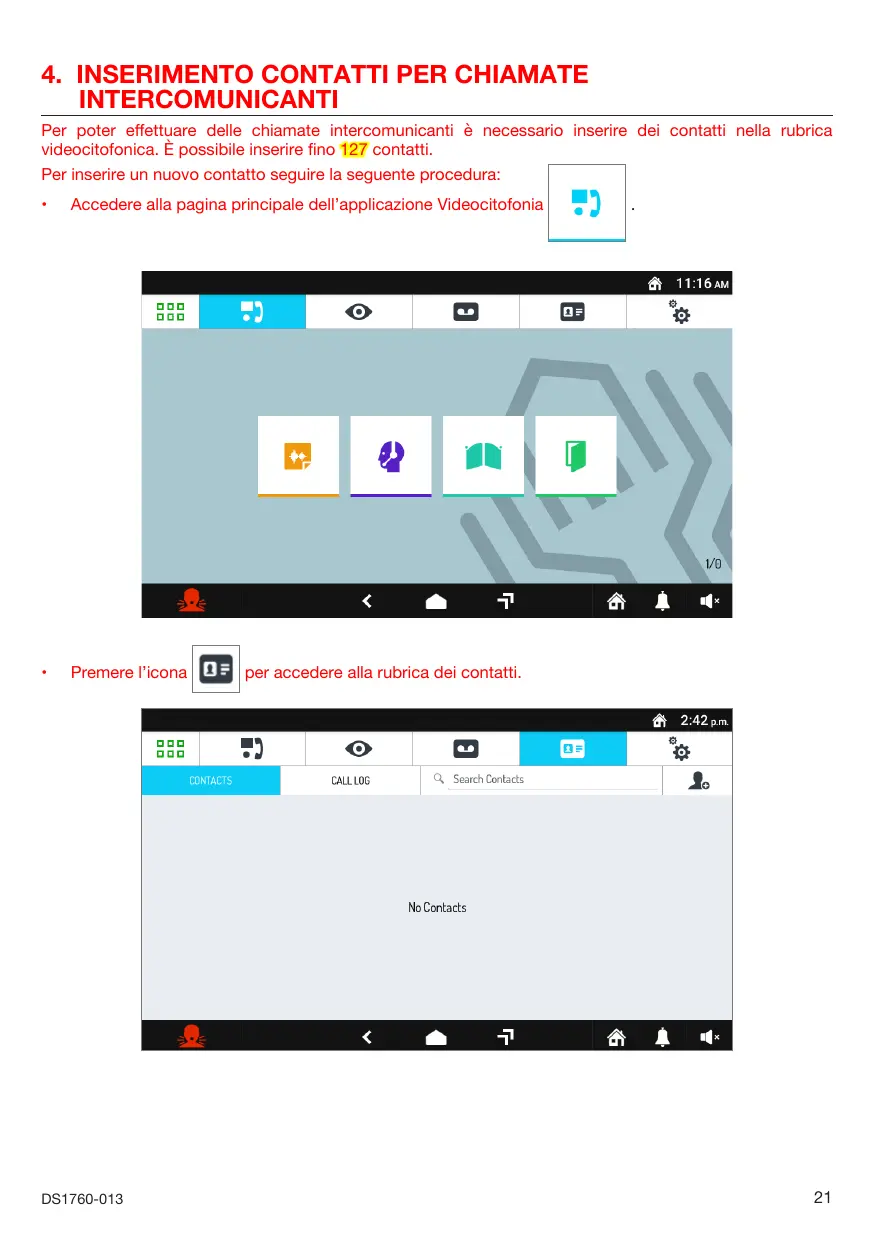

4. INSERIMENTO CONTATTI PER CHIAMATE INTERCOMUNICANTI

Per poter effettuare delle chiamate intercomunicanti è necessario insere dei contatti nella rubrica videocitofonica. è possible insere fine 127 contatti.

Per inserire un nuovo contatto seguire la segunte procedura:

Accedere alla pagina principale dell'applicazione Videocitofonia

Premere l'icona

per accedere alla rubrica dei contatti.

Viene visualizzata la rubrica dei Contatti. Premere l'icona
Si après la schermata di richiesta di inserimento di un nuovo contatto.

1. Tipologia di fatto

Selezionare la segunte icona per modificare la tipologia di fatto.

Contatto esterno: chiamata a un videocitofono presente in un'alto appartamento ma all'interno della stessa colonna videocitofonica
Contatto interno: chiamata a un videocitofono presente nelle stesso appartamento

2. Codice ID del videocitofono

Selezionare la casella di testo 0-126 per insere il codice ID del videocitofono.

Per i contatti esterni i codici ammissibili vanno da 0 a126
Per i contatti interni i codici ammissibili vanno da 0 a 3

Utilizzare la tastiera virtuale e insertre il codice ID del videocitofono.

3. Nome contatto

Selezionare la casella di testo Nome Completo per insere il nome del contatto.

Utilizzare la tastiera virtuale e insereire il nome del contatto.

Premere il tasting SALVA MODIFICHE per salvare il contatto in rubrica.

Premere il tasto ANNULLA per annullare e ritornare alla pagina dei contatti.

5. RÉTABLISSEMENT AUX PARAMÉTRES D'USINE

Il reset alle impostazioni di fabbrica cancella tutte le configurazioni effettuate sul videocitofono.

Accendere lo schermo, se spento, toccandolo in un punto qualsiasi o premendo il tasting Home.
- Premere l'icona per accedere alla Top Page.

Premere l'icona

per accedere alla pagina delle configurazioni dei parametri del videocitofono.

Scorrere i parametri e premere sulla voce Manutenezione per visualizzare le funzioni e i parametri di manutenzione del videocitofono.

• All'interno del menu premere sulla voce Reset Impostazioni di Fabbrica. Sullo schermo viene visualizzata una finestra pop-up di conferma dell'operazione.

• Premere il pulsante SI per effettuare l'operazione e cancellare tutte le configurazioni presenti nel videocitofono e riportarlo alla configurazione di fabbrica. Premendo il pulsante NO si annulla l'operazione e si chiude la finestra pop-up.

6. CARACTERISTIQUES TECHNIQUES

Tension d'alimentation (LINE IN): 36 ÷ 48 V=

Il videocitofono VOG ⁷ Sch.1760/32 è un dispositivo dedicato alsystema 2Voice che può operare come:

• Videocitofono evoluto
  Terminale per la visualizzazione delle telecamere di videosorvegianza
  Terminale per la visualizzazione dello stato della centrale antintrusione
• Controllo accessi MIFARE
• Gestore delle applicazioni Umet (My 106+, Umet Secure, TVCC)
• Gestore della applicazioni Android

Le caratteristica principali del dispositivo impiegato come terminale videocitofonico sono:

Il videocitofono viene fornito con l'alimentatore locale a corredo del prodotto.

Per le impostazioni dei dip-switch per la configurazione del codice utente fare riferimento al libretto di sistema 2Voice.

3.2. IMPOSTAZIONE DELLA TERMINAZIONE DI LINEA

Il Jumper (8) permette la regolazione della terminazione di linea (Z) nel caso di collegamento del videocitofono in entra-esci. La terminacion de linea debe instalarse en el ultimo videoportero.

4. INSERIMENTO CONTATTI PER CHIAMATE INTERCOMUNICANTI

Per poter effettuare delle chiamate intercomunicanti è necessario insere dei contatti nella rubrica videocitofonica. è possibile insere fine 127 contatti.

Per inserire un nuovo contatto seguire la segunte procedura:

Accedere alla pagina principale dell'applicazione Videocitofonia

Premere l'icona

per accedere alla rubrica dei contatti.

Viene visualizzata la rubrica dei Contatti. Premere l'icona
Si après la schermata di richiesta di inserimento di un nuovo contatto.

1. Tipologia di fatto

Selezionare la segunte icona per modificare la tipologia di fatto.

Contatto esterno: chiamata a un videocitofono presente in un'alto appartamento ma all'interno della stessa colonna videocitofonica
Contatto interno: chiamata a un videocitofono presente nelle stesso appartamento

2. Codice ID del videocitofono

Selezionare la casella di testo 0-126 per insere il codice ID del videocitofono.

Per i contatti esterni i codici ammissibili vanno da 0 a126
Per i contatti interni i codici ammissibili vanno da 0 a 3

Utilizzare la tastiera virtuale e insertre il codice ID del videocitofono.

3. Nome contatto

Selezionare la casella di testo Nome Completo per insere il nome del contatto.

Utilizzare la tastiera virtuale e insereire il nome del contatto.

Premere il tasting SALVA MODIFICHE per salvare il contatto in rubrica.

Premere il tasto ANNULLA per annullare e ritornare alla pagina dei contatti.

5. RESTABLECIMIENTO DE LOS PARÁMETROS DE FÁBRICA

Il reset alle impostazioni di fabbrica cancella tutte le configurazioni effettuate sul videocitofono.

Accendere lo schermo, se spento, toccandolo in un punto qualsiasi o premendo il tasting Home.
- Premere l'icona per accedere alla Top Page.

Premere l'icona

per accedere alla pagina delle configurazioni dei parametri del videocitofono.

Scorrere i parametri e premere sulla voce Manutenezione per visualizzare le funzioni e i parametri di manutenzione del videocitofono.

• All'interno del menu premere sulla voce Reset Impostazioni di Fabbrica. Sullo schermo viene visualizzata una finestra pop-up di conferma dell'operazione.

• Premere il pulsante SI per effettuare l'operazione e cancellare tutte le configurazioni presenti nel videocitofono e riportarlo alla configurazione di fabbrica. Premendo il pulsante NO si annulla l'operazione e si chiude la finestra pop-up.

6. CARACTERISTIQUES TECHNIQUES

DIRTTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)

Il simbolo del cassetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali

di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternatively alla gestione autonoma è possible consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m² è inoltre possibile consignare Gratisamente, alla obbligo di acquisto, i prodotti elettronici da smaltire con dimensione massima inferiore a 25 cm.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o ricicchio dei materiali di cui è composta l'apparecchiatura.

ENGLISH

Per tutte le informazioni sulla configurazione del videocitofono, scaricare il "Libretto di configurazione parametri" scansionando il seguito QR Code con la fotocamera del proprio smartphone o tablet.

Per tutte le informazioni sulla configurazione del videocitofono, scaricare il "Libretto di configurazione parametri" scansionando il seguito QR Code con la fotocamera del proprio smartphone o tablet.
