MANUALE UTENTE KG39N2IDF SIEMENS

Combinazione frigorifero / congelatore

Koelvriescombinatie

KG..N..

1.1 Avvertenze generali 59
1.2 Utilizzo conforme all'uso pre-visto 59
1.3 Limitazione di utilizzo 59
1.4 Trasporto sicuro 59
1.5 Installazione sicura 60
1.6 Utilizzo sicuro 61
1.7 Apparecchio danneggiato...... 63

2 Prevenzione di danni materi- li. 65

3 Tutela dell'ambiente e rispar-mio 65

3.1 Smaltimento dell'imballaggio ... 65
3.2 Risparmio energetico 65

4 Installazione e allacciamento.... 66

4.1 Contenso della confezione .... 66
4.2 Criteri per il luogo d'installazione 66
4.3 Montaggio dell'apparecchio....67
4.4 Preparazione dell'apparecchio per il primo utilizzato 67
4.5 Collegamento elettrico dell'apparecchio 67

5 Conoscere l'apparecchio 67

5.1 Apparecchio 67
5.2 Pannello di lavoro 67

6 Dotazione 68

6.1 Ripiano 68
6.2 Portabottiglie 68
6.3 Contenitore di conservazione 68
6.4 Contenitore per frutta e verdura 68
6.5 Balconcino controporta 68
6.6 Accessori 68

7 Comandi di base 69
7.1 Accensione dell'apparecchio... 69

7.2 Istruzioni per il funzionamento 69
7.3 Spegnimento dell'apparecchio 69
7.4 Regolazione della temperatura 69

8 Funzioni supplementari 70

8.1 Super-raffreddamento 70
8.2 Super-congelamento automatico 70
8.3 Super-congelamento manuale 70
8.4 Modo Shabbat. 71

9 Allarme 71

9.1 Allarme porta 71
9.2 Allarme temperatura. 71

10 Frigorifero 72

10.1 Consiglio per la conservazione degli alimenti nel frigorifero 72
10.2 Zone freddenel frigorifero.....72

11 Congelatore 72

11.1 Capacità di congelamento...... 73
11.2 Utilizzo completo del volume del vano congelatore...... 73
11.3 Consiglio per la conservazione di alimenti nel vano congelatore 73
11.4 Consigli per congelare ali-menti freschi 73
11.5 Conservazione degli ali-menti congelati a -18^ 74
11.6 Metodi di scongelamento per alimenti congelati 74

12 Scongelamento 74

12.1 Scongelamento nel vano congelatore 74

it

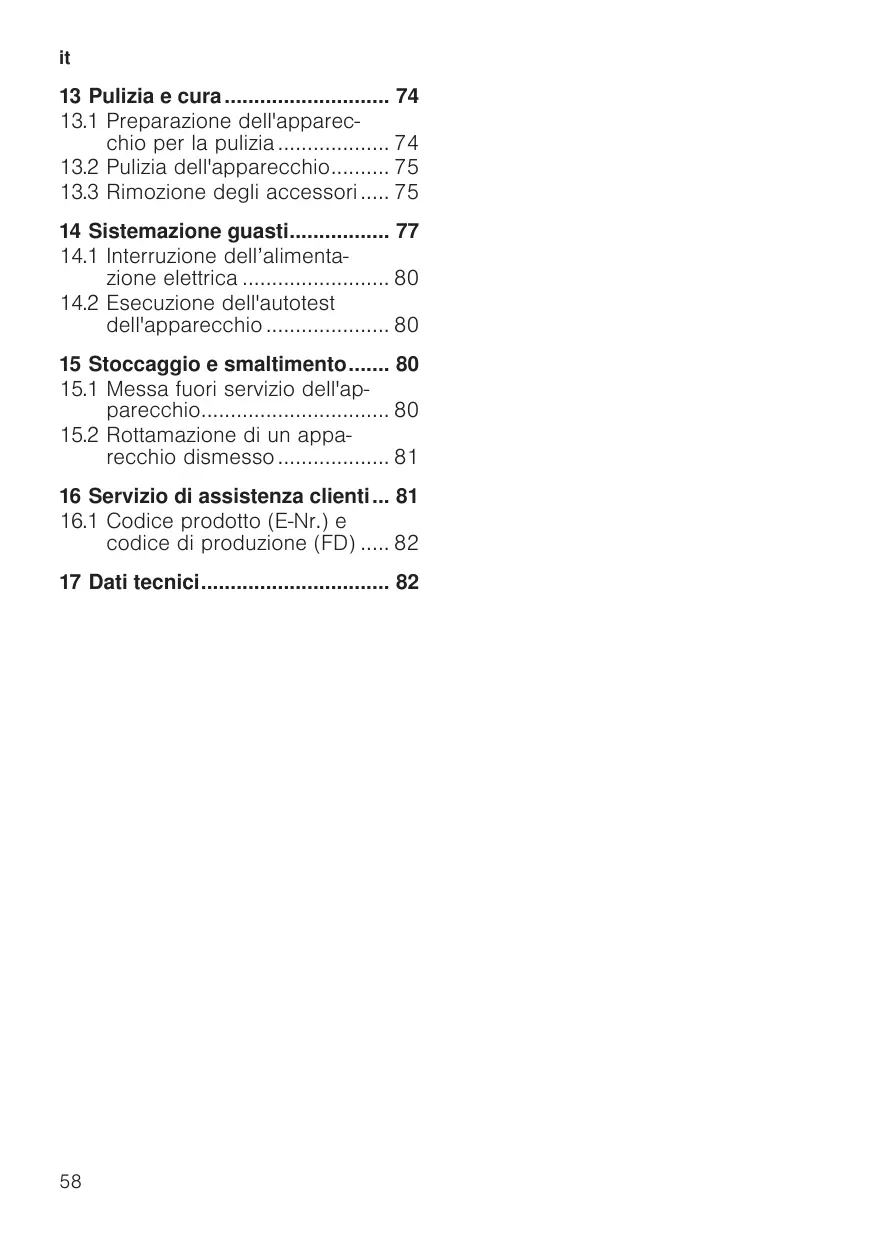

13 Pulizia e cura. 74
13.1 Preparazione dell'apparecchio per la pulizia 74
13.2 Pulizia dell'apparecchio...... 75
13.3 Rimozione degli accessori.... 75
14Sistemazione guasti. 77
14.1 Interruzione dell'alimentazione elettrica 80
14.2 Esecuzione dell'autotest dell'apparecchio 80
15 Stoccaggio e smaltimento.... 80
15.1 Messa fuori servizio dell'apparecchio. 80
15.2 Rottamazione di un apparecchio dismesso 81
16 Servizio di assistenza clienti... 81
16.1 Codice prodotto (E-Nr.) e codice di produzione (FD) .... 82
17 Dati tecnici 82

1 Sicurezza

Osservare le seguenti avvertenze di sicurezza.

1.1 Avvertenze generali

• Leggere attendamente le presenti istruzioni.
• Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzato o per il futuro proprietario.
• Non collegare l'apparecchio se ha subito danni durante il transporte.

1.2 Utilizzo conforme all'uso previsto

Utilizzare l'apparecchio sostanto:

• Per refrigerare e per congelare gli alimenti e per la produzione di ghiaccio.
  in case private in locali chiusi in ambito domestico;
• fino a un'altitudine di massimo 2000 m sul livello del mare.

1.3 Limitazione di utilizzo

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o privile di sufficiente esperienza e/o conoscenza se sorvegliati o più astruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi daesso derivanti.

I bambini non devono giocare con l'apparecchio.

Ai bambinienersa sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.

I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/ congelatore.

1.4 Trasporto sicuro

AVVERTENZA - Pericolo di lesioni!

Il peso elevato dell'apparecchio può causare lezione durante il sollevamento.

Non sollevare l'apparecchio autonomamente.

1.5 Installazione sicura

AVVERTENZA - Pericolo di scosse elettriche!

Le installmenti effettuate in modo non appropriato costituiscono un pericolo.

• Collegare e utilizzato l'apparecchio solo in conformità con i dati indicati sulla targhetto identificativa.
• Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.
  Ilsystemadelconduttore di protezione dell'impianto elettrico domesticodeveessere installatoanorma.
  Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.
  Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere libera-mente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformmente alle norme di installment.
• Durante l'installation dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi. Un isolamento danneggiato del cavo di allacciamento alla rete costituisce un pericolo.
  Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore.

AVVERTENZA - Pericolo di esplosione!

Se le aperture di ventilazione dell'apparecchio sono tappate, in caso di perdita del circuito refrigerante si può create una miscela infiammabile di gas e aria.

Non tappare le aperture di ventilazione all'interno dell'alloggiamento dell'apparecchio o nell'alloggiamento a incasso.

AVVERTENZA - Pericolo di incendio!

È pericoloso utilizzato un cavo di alimentazione con una prolunga e un adattatore non amesso.
Nonutilizzare cavi di prolunga o prese multiple.

• Se il cavo di alimentazione è troppo corto, contattare il servizio di assistenza clienti.
• Utilizzare esclusivamente gli adattatori approvati dal produttore. Le prese multiple mobili o gli alimentatori mobili possono surriscaldarsi e provocare un incendio.
  Non collocare prese multiple mobili o alimentatori mobili nella parte posteriore dell'apparecchio.

1.6 Utilizzo sicuro

AVVERTENZA - Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Utilizzare l'apparecchio esclusivamente in luoghi chiusi.
Non esporre mai l'apparecchio a calore e umidità eccessivi.
Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

AVVERTENZA - Pericolo di soffocamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nelle stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
  Viète ai bambini di giocare con materiali d'imballaggio.

I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.
- Tenere i bambini lontano delle parti piccole.
Non lasciare che i bambini giochino con le parti piccole.

AVVERTENZA - Pericolo di esplosione!

Se il circuito refrigerante è danneggiato, cui fuoriuscire del refrigerante infiammabile ed esplodere.

Per accelerare il processo di scongelamento non utilizzato dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore.
- Staccare gli alimenti congelati con un oggetto smussato, ad es. il manico di un cucchiaio di legno.

I prodotti contenti gas propellenti combustibili e sostanze esplo-sive possocono esplodere, per es. bombolette spray.

Non conservare nell'apparecchio prodotti contententi gas propellenti combustibili e sostanze esplosee.

AVVERTENZA - Pericolo di incendio!

Gli apparecchi elettrici all'interno di quello elettrodomestico possono incendiarsi, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici.

Non utilizzato alcun apparecchio elettrico all'interno dell'elettrodomestico.

AVVERTENZA - Pericolo di lesioni!

I contentitori di bevande contenti anidride carbonica posso no esplodere.

Non conservare nel congelatore contentitori con bevande contenti anidride carbonica.

Pericolo di lesioniagli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi.

Non danneggiare i tubi del circuito refrigerante e l'isolamento.

L'apparecchio può ribaltarsi.

Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi.

AVVERTENZA - Pericolo di uszioni!

Singoli componenti della parte posteriore dell'apparecchio si riscaldano durante il funzionamento.

Non toccare mai le parti roventi.

AVVERTENZA - Pericolo di uszioni da freddo!

Il contatto con gli alimenti surgelati e le superfici frede può causare bruciature dovute al freddo.

Non mettere in bocca alimenti congelati appena presi dal congelatore.
- Evitare il contatto prolongato della pelle con prodotti surgelati, ghiaccio e con superfici nel congelatore.

ATTENZIONE - Pericolo di danni alla salute!

Osservare le seguenti indicazioni per evitare di sporcare gli alimenti.

• Se la porta viene aperta per un periodo di tempo prolongato, si cui verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio.

• Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.

• Conservare carne e pesce crudi in contentitori adatti nel frigoriferro, in modo che non entrino in contatto con altri alimenti o non gocciolino su quosti.
  Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenir la formazione di muffa.

I componenti nell'apparecchio in metallo o che sembrano in metallo possono contentere alluminio. Se cibi con un certo grado di acidità entrano in contatto con l'alluminio, gli ioni di alluminio possono trasferirsi negli alimenti.

Non consumare alimenti contaminati.

1.7 Apparecchio danneggiato

AVVERTENZA - Pericolo di scosse elettriche!

Un appearecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.

Non mettere mai in funzione un apparecchio danneggiato.
Non tirare mai il cavo di collegamento alla rete elettrica per staccare l'apparecchio alla rete elettrica. Staccare sempre la spina del cavo di alimentazione.
Se l'apparecchio o il cavo di alimentazione è danneggiato, staccare subito la spina di alimentazione del cavo di alimentazione e spegnere il fusibile nella scatola dei fusibili.
Rivolgersi al servizio di assistenza clienti. Page 81
Gli interventi di riparazione effettuali in modo non appropriato rappresentano una fonte di pericololo.
- Solo il personale adeguatamente specializzato e formato più esquire riparazioni sull'apparecchio.
- Per la riparazione dell'apparecchio possono essere impiegati soltanto pezioni di ricambio originali.
Al fine di evitare pericoli, se il cavo di alimentazione di quello apparecchio subisce danni delve essere sostituito dal produtto, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

AVVERTENZA - Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante inflammabile e i gas nocivi sono fuoriuscire e prendere fuoco.

• Tenere il fuoco e le fonti di calore lontani dall'apparecchio.
  Ventilare I'ambiente.
  Spegnere l'apparecchio. Pagina 69
• Togliere la spina del cavo di alimentazione o disattivare il fusibili nella scatola dei fusibili.
  Rivolgersi al servizio di assistenza clienti. Pagina 81

2 Prevenzione di danni materiali

ATTENZIONE!

L'inceppamento delle ruote dell'apparecchio più danneggiare i piedini durante lo spostamento.

• Trasportare l'apparecchio con un carrellino.
  Per spostare l'apparecchio utilizzare una protezione per i piedini e non procedere a zig-zag.

Salendo o sedendosi sullo zoccolo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi.
Non salire su zoccolo, parti estrai-bili o porte, né sostenersi sugli stessi.

Le parti di plastica e le guarnizioni delle porte possono divertare porose a causa di sporco di olio o grasso.
- Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libero da olio e grasso.

I componenti nell'apparecchio in metallo o che sembrano in metallo possono contentere alluminio. L'alluminio ha una reazione chimica se è a fatto con cibi con un grado di acidità.
Non mettere alimenti nell'apparecchioswana imballaggio.

3 Tutela dell'ambiente e risparmio

3.1 Smaltimento dell'imbal-laggio

I materiali dell'imballaggio sono ris-spettosi dell'ambiente e possono essere riutilizzati.

Smaltire le singole parti distinta-mente secondo il tipo di materiale.

3.2 Risparnio energetico

Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.

Selezione del luogo d'installazione

Proteggere l'apparecchio alla lucce diretta del sole.
- Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altri fonti di calore:

• Mantenere una distance di 30 mm dai fornelli elettrici o a gas.

• Mantenere una distanza di 300 mm da stufe a olio o a carbone.

• Mantenere una piccola distanza alla parete laterale.
  Non coprire oppure ostruire mai le aperture di ventilazione esterne.

Risparmio energetico durante l'utilizzo

Note: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio.

Aprière solo per poco l'apparecchio e richiuderlo accuratamente.
Non coprirne ne bloccare mai le aperture di aerazione interne e le aperture di ventilazione esterne.
- Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio.
- Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di collocarli nell'apparecchio.
Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato.
- Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore.

4 Installazione e allacciamento

4.1 Contenuto della confezione

Dopo il disimballaggio controllare che ci siano tutti i componenti e che non presentino danni dovuti al trasporto.

In caso di contestazioni rivolgersi al fornitore oppure al nostro servizio di assistenza clienti Pagina 81.

La dotazione comprende:

• Apparecchio a libera installmente
• Attrezzatura e accessori
  Istruzioni per il montaggio
  Istruzioni per l'uso
  Elenco dei centri di assistenza clienti
  Allegato di garanzia convenzionale
• Etichetta energetica
• Informazioni sul consumo energetico e sui possibili rumori

4.2 Criteri per il luogo d'in-stallazione

AVVERTENZA

Pericolo di esplosione!

Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può create una miscela infiammabile di gas e aria.

Collocate l'apparecchio soltanto in un locale con un volume minimo di 1m^3 agli 8 g di refrigerante.

La quantità di refrigerante è indica sulla targhetto identificativa.

Fig. 1/6

A seconda del modello l'apparecchio.
puo pesare di fabbrica fino a 120 kg.
Per poter trasportare il peso dell'apparecchio, la base deve essere sufficienmente stabile.

Temperatura ambiente ammessa

La temperatura ambiente ammessada dipende alla classe climatica dell'apparecchio.

La classe climatica è individata nella targhetto identificativa. → Fig. 1/6

Classe climatica	Temperatura ambiente ammessa
SN	10 °C...32 °C
N	16 °C...32 °C
ST	16 °C...38 °C
T	16 °C...43 °C

Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente.

Se un appearecchio della classe climatica SN viene utilizzato a temperature ambiente inferiori, possono essere escludi danni all'apparecchio fino ad una temperatura ambiente di 5^

Installazione over-and-under e side-by-side

Se si desiderano installare due apparecchi di refrigerazione sovrapposti o vicini,mantere una distanza di almeno 150~mm I'uno dall'altro.Per apparecchi selezionati e possibile eseguire un'installazione alla distance

minima. A tal proposito, rivolgersi al proprio rivenditore specializzato o progettista della cucina.

4.3 Montaggio dell'apparecchio

• Montare l'apparecchio secondo le relative istruzioni di montaggio.

4.4 Preparazione dell'apparecchio per il primo utilizzato

1. Rimuovere il materiale informativo.
2. Rimuovere la pellicola protettiva e i blocchi di trasporto, come il nastro adesivo e il cartone.
3. Pulire l'apparecchio per la primaolta. Pagina 75

4.5 Collegamento elettrico dell'apparecchio

1. Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina.
   I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. Fig. 1/6
2. Controllare il corretto posizionamento della spina.
   Ora l'apparecchio è pronto per il funzionamento.

5 Conoscere l'apparecchio

5.1 Apparecchio

Di seguito è riportata una panoramicica dei componenti dell'apparecchio. → Fig. 1

Frigorifero Pagina 72

B	Congelatore → Pagina 72
1	Pannello di lavoro → Pagina 67
2	Illuminazione
3	Portabottiglie → Pagina 68
4	Contenitore di conservazione → Pagina 68
5	Contenitore per frutta e verdu-ra → Pagina 68
6	Targhetto identificativa → Pagina 82
7	Cassetto surgelati → Pagina 75
8	Piede a vite
9	Balconcino porta per grande bottiglie → Pagina 68

Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.

5.2 Pannello di lavoro

Il pannello di dato consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.

Fig. 2

1	alarm off disattiva il segnale acustico.
2	super freeze attiva o disattiva Super-congelamento.
3	super cool attiva o disattiva Super-raffreddamento.
4	Indica in °C la temperature impostata del congelatore.
5	Indica in °C la temperature impostata del frigorifero.
6	① 3 sec. accende o spegne l'apparecchio.

6 Dotazione

La dotazione dell'apparecchio dipende dal modello.

6.1 Ripiano

Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un altro punto.

"Rimozione del ripiano", Pagina 75

6.2 Portabottiglie

Disporre in sicurezza le bottiglie sul portabottiglie.

Per variare il portabottiglie secondo la necessità, è possibile rimuoverlo e reinserirlo in un altro punto.

"Rimozione del ripiano", Pagina 75

6.3 Contenitore di conservazione

Nel contentitore di conservazione le temperature sono più basse rispetto al frigorifero. A volte possono essere raggiunte ancche temperature inferiori a 0^

Per raggiungere una temperatura di circa 0^ all'interno del contentatore di conservazione, impostare una temperatura di 2^ nel frigorifero.

Pagina 69

Sfruttare le temperature più bassé del contentatore di conservazione per conservare gli alimenti lavoramente deteribili, per esempio pesce, carne e salsicce.

6.4 Contenitore per frutta e verdura

Conservare frutta e verdura fresche coprendole nell'apposto cassetto.

La frutta e la verdura già tagliate devono essere conservate coperte o sigillate ermeticamente.

A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura più formarsi condensa.

Rimuovere la condensa con un pan- no asciutto.

Permantere la qualita e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8^ e 12^, ad es.ananas,banane, agrumi,cetrioli, zucchini,peperoni,pomodori e pata- te.

6.5 Balconcino controporta

Per variare il balconcino controporta, è possibile rimuoverlo e reinserirlo in un altro punto.

"Rimozione del balconcino controporta", Pagina 75

6.6 Accessori

Utilizzare gli accessori originali in quanto prodotti appositamente per quello apparecchio.

Gli accessori dipendono dal modello di apparecchio.

Portauova

Conservare le uova nel portauova.

Portabottiglie

Disporre in sicurezza le bottiglie sul portabottiglie.

Fig. 3

Vaschetta per cubetti di ghiaccio

Per fare i cubetti di ghiaccio, utilizzare la vaschetta apposita.

Produzione di cubetti di ghiaccio

Per produrre cubetti di ghiaccio utilizzare esclusivamente acqua potabile.

1. Riempire la vaschetta per cubetti di ghiaccio per 3 / 4 con acqua portabile e inserirla nel congelatore. Staccare la vaschetta eventually attaccata solo con un oggetto non acuminato, ad esempio un manico di cucchiaio.
2. Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta fatto acqua corrente oppure torcerla leggermente.

7 Comandi di base

7.1 Accensione dell'apparecchio

1. Collegare elettricamente l'apparecchio. Pagina 67
   Nota: Se l'apparecchio è stato precedentemente spento con il pannello di dato, tenere premuto ① 3 sec. per 3 secondi.
   L'apparecchio inizia a raffreddare.
   Viene emesso un segnale acustico, l'indicatore della temperatura (congelatore) e alarm off lampeggiano, poiché il vano congelatore è ancorta caldo.
2. Spagnere il segnale acustico con alarm off.
   alarm off si spegne non appena la temperatura impostata è stata raggiunta.
3. Impostare la temperatura desiderata. Pagina 69

7.2 Istruzioni per il funziona-mentationo

• Una volta acceso, l'apparecchio può impiegareanche diverse ore per raggiunge la temperatura impostata.
  Non insere alcuna pietanza prima che venga raggiunta la temperatura impostata.
  Il lato anteriore dell'apparecchio, col tempo, si riscalda leggermente. Questo impedisce la formazione di condensa nella zona della guarizione della porta.
  Chiudendo lo sportello, si può verificare una depressione. Lo sportello si riapre solo con dificoltà. Attendere brevamente finché la depressione non è stata compensata.

7.3 Spegnimento dell'apparecchio

• Tenere premuto ① 3 sec. per 3 secondi.

7.4 Regolazione della tempe-ratura

Regolazione della temperature del frigorifero

Premere sulla temperatura desiderata.

La temperatura consigliata all'interno del frigorifero è di 4 °C.

Regolazione della temperature del congelatore

Premere sulla temperatura desiderata.

La temperatura consigliata all'interno del congelatore è parl a -18^

8 Funzioni supplementari

8.1 Super-raffreddamento

Con il Super-raffreddamento il frigori-fero raffredda al massimo della potenza.

Attivare Super-raffreddamento prima di riporre grande quantità di alimenti.

Nota: Se Super-raffreddamento è attivato, il rumore dell'apparecchio aumenta.

Attivazione Super-raffreddamento

Premere super cool.
supercoolsiaccende.

Nota: Dopo 6 ore l'apparecchio commuta al funzionamento normale.

Disattivazione di Superraffreddamento

Premere super cool.

8.2 Super-congelamento automatico

Con il Super-congelamento automatico, il congelatore raffredda molto di più che durante il funzionamento normale. Gli alimenti vengono così congelati completeness più rapidamente.

Il Super-congelamento automatico si accende se si collocano gli alimenti freschi cominciando da destra nel cassetto surgelati più in basso.

Il Super-congelamento automatico è attivato di fabbrica. É possible disattivrare il Super-congelamento automatico.

Se il Super-congelamento automatico è attivato, super freeze si accende e si cui lo verificare l'autozzo di rumori.

Al terminé, l'apparecchio commuta dal Super-congelamento automatico al funzionamento normale.

Attivazione del Supercongelamento automatico

• Tenere premuto super freeze per 5 secondi.
  Quando vengono emessi 2 segnali acustici, il Super-congelamento automatico è attenuato.

Disattivazione del Supercongelamento automatico

• Tenere premuto super freeze per 5 secondi.
  Quando vengono emessi 3 segnali acustici, il Super-congelamento automatico è disattivato.

Interrompere il Supercongelamento automatico

Premere super freeze.

8.3 Super-congelamento manuale

Con il Super-congelamento il concelatore raffredda al massimo della potenza.

Attivare Super-congelamento da 4 a 6 ore prima di riporre una quantità di alimenti a partire da 2kg nel conge-latore.

Per sfruttare la capacité di congelamento,utilizzare Super-congelamento.

"Condizioni per la capacité di congelamento", Pagina 73

Note: Se Super-congelamento è attivato, il rumore dell'apparecchio aumenta.

Attivare Super-congelamento manuale

Premere super freeze.
super freeze si accende.

Note: Dopo 54 ore l'apparecchio commuta al funzionamento normale.

Disattivare Super-congelamento manuale

Premere super freeze.

8.4 Modo Shabbat

Per poter'utilizzare l'apparecchio anche durante lo Shabbat, Modo Shabbat disattiva tutte le funzioni non indispensabili.

Durante la modalità Modo Shabbat, le seguenti funzioni sono spente:

Super-raffreddamento
Super-congelamento automatico e Super-congelamento manuale
Allarme
- Illuminazione interna
- Segnali acustici
- Messaggi sul pannello di lavoro

Nota: Durante la modalità Modo Shabbat si spegne l'illuminazione del pannello di lavoro. super freeze si accende a una luminosità ridotta.

Attivazione di Modo Shabbat

• Tenere premuto super freeze per 15 secondi, finché non viene emesso un segnale acustico.
  super freeze si accende.

Nota: Dopo 80 ore l'apparecchio commuta a funzionamento normale.

Disattivazione di Modo Shabbat

• Tenere premuto super freeze per 15 secondi, finché non viene emesso un segnale acustico.

9 Allarme

9.1 Allarme porta

Se lo sportello dell'apparecchio resta aperto a lungo, si attiva l'allarme porta.

Viene emesso un segnale acustico, alarm off lampeggia e la temperatura impostata del vano interessato lampeggia.

Disattivazione dell'allarme porta

• Chiudere lo sportello dell'apparecchio o premere alarm off.
  Il segnale acustico è disattivato.

9.2 Allarme temperatura

Quando la temperatura nel congelatore aumenta troppo, si attiva l'allarme temperatura.

Viene emesso un segnale acustico, la temperatura impostata (congelatore) e alarm off lampeggiano.

ATTENZIONE

Pericolo di danni alla salute!

Durante lo sbrinamento possono augmentare i batteri e i prodotti surgelati possono deteriorarsi.

Non ricongelare gli alimenti parzialmente o completeness decongelati.
Ricongelare solo après la cottura.
Considerare una durata di conservazione inferiore.

L'allarme temperatura più attivarsi nei seguenti casi:

• l'apparecchio vieneMESSO in funzione;
  Introduiregli alimenti soltanto quando è stata raggiunta la tempratura impostata.
  Vengono introdotte grande quantità di alimenti freschi;

it Frigorifero

Prima di introdurre grande quantità di alimenti, attivare Super-congelamento.

• Lo sportello del congelatore è aperto da troppo tempo.
  Controllare se gli alimenti si sono scongelati o hanno iniziato a scigliiersi.

Disattivazione dell'allarme temperatura

Premere alarm off.
Il segnale acustico è disattivato.

10 Frigorifero

Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti cucinati e prodotti da forno.

La temperatura può essere regolata da 2^ a 8^ .

Mediante conservazione in frigorifero
anche alimenti lavoramente deperibili
possono essere conservati a breve
o medio termine.Minore e la temperatura selezionata, più a lungo rimangono freschi gli alimenti.

10.1 Consigli per la conservazione degli alimenti nel frigorifero

• Conservare sostanto alimenti freschi e integri.
• Sistemare gli alimenti confezionati o coperti in modo sigillato.
  Per non compromettere la circolazione dell'aria ed evitare che gli alimenti congelino, non posizionare questi ultimi direttamente davanti alla parete posteriori.
• Fare prima raffreddare gli alimenti e le bevande caldi.
• Osservare la data minima di conservazione o la data di consumo indicata dal produttore.

10.2 Zone fredde nel frigorifo- ro

Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde.

Zona piu fredda

La zona più fredda si trova fra la freccia impressa lateralmente e il sostostante ripiano.

Consiglio: Conservare nella zona più fredda gli alimenti lavoramente deperibili, per esempio pesce, salsiccia, carne.

Zona meno fredda

La zona meno fredda è nella parte più alta della porta.

Consiglio: Conservare gli alimenti\ como mezzo delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio può continuare a diffondere il suo aroma e il burro resta spalmabile.

11 Congelatore

Nel vano congelatore è possibile conservare i prodotti surgelati, con-gelare gli alimenti e produrre i cubetti di ghiaccio.

La temperatura può essere regolata da -16^ a -24^ .

La conservazione a lungo termine degli alimenti va eseguita a -18^ o a temperature più basse.

Mediante conservazione in congelatoreanche alimenti deperibili possono essere conservati alungo termine.

Le basse temperature rallentano oppure arrestano il deterioramento.

11.1 Capacità di congelamento

La capacité di congelamento indica in quante ore cui possere completingamente congelata una determinata quantità di alimenti.

Sulla targhetta identificativa sono riportati i dati della capacité di congelamento. Fig. 1/6

Condizioni per la capacité di congelamento

1. Circa 24 ore prima della conservazione di alimenti freschi, attivare Super-congelamento.

"Attivare Super-congelamento manuale", Pagina 70

1. Deporre gli alimenti prima nel cassetto surgelati più in basso, inizian-do da destra.

11.2 Utilizzo completo del volume del vano congelatore

Scopriré comme collocare la quantità massima di alimenti congelati nel va- no.

1. Rimuovere tutte le parti dell'attrez-zatura interna nel congelatore. Pagina 75

2. Disporre gli alimenti direttamente sui ripiani e sul fondo del congelatore.

11.3 Consigli per la conservazione di alimenti nel vano congelatore

• Sistemare gli alimenti confezionati o coperti in modo sigillato.
  Non mettere gli alimenti da surgelare a fatto con gli alimenti surgelati.
• Disporre gli alimenti distesi in piano nei cassetti surgelati.

Per surgelare in maniera rapida e delicata grande quantità di alimenti freschi, collocarli nel cassetto surgelati più in basso.
- Affinché l'aria circoli senza ostacoli all'interno dell'apparecchio, spinge re il cassetto surgelati fino in fondo.

11.4 Consigli per congelare alimenti freschi

• Congelare sostanto alimenti freschi e integri.
• Congelare alimenti in porzioni.
  Gli alimenti da cuocere sono più adeguati rispetto a quelli da consumare crudi.
  Lavare, sminuzzare esbollentare la verdura prima di congelarla.
  Lavare, snocciolare ed eventualmente sbucciare la frutta prima di congelarla,aggiungere eventualmente zucchero o una soluzione di acido ascorbico.
• Alimenti adatti al congelamento sono ad es. prodotti da forno, pesce e frutti di mare, carne, selvaggina e pollame, uovaenza guscio, formaggio, burro, quark, cibi pronti e i residui di alimenti.
  Alimenti non adatti al congelamento sono ad es. lattuga, ravanelli, uova con guscio, uva, mele e pere crude, yogurt, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati

Il materiale di confezionamento adeguato e la tipologia corretta di imbal-laggio mantengono la qualità del prodotto ed evitano bruciature da freddo.

1. Introduire l'alimento nella confezione.
2. Fare uscire l'aria.

it Scongelamento

1. Chiudere le confezioni a tenuta d'aria, per evitare che gli alimenti perdano il gusto o possano essiccarsi.
2. Scrivere sulla confezione il contento e la data di congelamento.

11.5 Conservazione degli alimenti congelati a -18^

Alimento	Tempo di conservazione
Pesce, insaccati di carne, cibi cotti, prodotti daorno	fino a 6 mesi
Carne, pollame	fino a 8 mesi
Frutta, verdura	fino a 12 mesi

Il calendario di congelamento stampato indica la massima durata di conservazione, calculata in mesi, ad una temperatura costante di - 18^

11.6 Metodi di scongelamento per alimenti congelati

ATTENZIONE Pericolo di danni alla salute!

Durante lo sbrinamento possono augmentare i batteri e i prodotti surgelati possono deteriorarsi.

Non ricongelare gli alimenti parzialmente o completeness decongelati.
Ricongelare solo après la cottura.
Considerare una durata di conservazione inferiore.
- Scongelare gli alimenti di origine animale, come pesce, carne, formaggio e quark, nel frigorifero.
- Scongelare il pane a temperatura ambiente.

Preparare gli alimenti per il consumo immediato nel microonde, nel forn o sui fornelli.

12 Scongelamento

12.1 Scongelamento nel vano congelatore

Grazie alsystema"NoFrost"completamente automatico,nelcongelatore non si forma ghiaccio.Lo sbrinamento da parte del cliente non e necessario.

13 Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolo-se.

La pulizia dei punti inaccessibili deveseessere effettuata dal servizio di assistenza clienti. La pulizia da parte del servizio di assistenza clienti cuiocomportareosti.

13.1 Preparazione dell'apparecchio per la pulizia

1. Spagnere l'apparecchio. Pagina 69
2. Staccare l'apparecchio alla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Togliere tutti gli alimenti e conservarli in un luogo fresco.
   Se disponibili,METTEREGLI accumulatori del freddogugli alimenti.
2. Rimuovere tutte le parti dell'attrez-zatura e gli accessori dall'apparecchio. Pagina 75

13.2 Pulizia dell'apparecchio

AVVERTENZA

Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Non lavare l'apparecchio con pulitori a vapore o idropulitrici.
I liquidi che raggiungono l'internodell'unità d'illuminazione, gli elementidi comando o l'interno delle bocchette di aerazione possono essere nocivi.
L'acqua con detersivo non deve penetrare nell'sunità d'illuminazione, negli elementi di lavoro o all'interno delle bocchette di aerazione.

ATTENZIONE!

I detersivi non appropriati possono danneggiare le superfici dell'apparecchio.

Nonutilizzare spugnette dure o abrasive.
Non usare prodotti corrosivi o abrasivi.
Nonutilizzare detergentiaelevato contento di alcol,

Lavando i peszzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire.

Non lavare mai le parti dell'attrez-zatura e gli accessori in lavastoviglie.

1.Prepare l'apparecchio per la pulizia. Pagina 74
2. Pulire l'apparecchio, le parti dell'attezzatura, i componenti dell'apparecchio e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro.
3. Asciuagare a fondo con un panno morbido e asciutto.
4. Inserire le parti dell'attrezzatura.
5. Collegare elettricamente l'apparecchio. Pagina 67

1. Inserire gli alimenti.

13.3 Rimozione degli accessori

Se si voglioni pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.

Rimozione del ripiano

• Sollevare da davanti il ripiano ①, estrarlo e rimuoverlo ②.
  Fig. 4

Rimozione del balconcino contropora

• Sollevare il balconcino controta ed estrarlo.
  Fig. 6

Estrazione del contentatore di conservazione

1. Estrarre il contentatore di conservazione fino a battuta.
2. Sollevare ① e rimuovere ② il contentatore di conservazione.

Fig. 6

Rimozione del cassetto per frutta e verdura

1. Estrarre il cassetto della frutta e della verdura finché non si innesta in posizione.
2. Sollevare da davanti il cassetto della frutta e della verdura ① e ri- muoverlo ②

Fig. 7

Rimozione del cassetto surgelati

1. Estrarre il cassetto surgelati fino a battuta.
2. Sollevare il cassetto surgelati da davanti ① ed estrarlo da dietro ②

Fig. 8

it Pulizia e cura

Rimozione della parte frontale del contentatore

È possibile rimuovere la parte frontale del cassetto per frutta e verdura per pulire meglio il cassetto surgelati.

Premere i ganci a scatto laterali del contentitore ① e con una rotazione rimuovere la parte frontale dal contentitore ②

Fig. 9

14 Sistemazione guasti

I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sostematice dei guasti prima di contattare il servizio di assistenza clienti. In quello modo si evitanoosti non necessari.

AVVERTENZA

Pericolo di scosse elettriche!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato cui seguire riparazioni sull'apparecchio.
  Per la riparazione dell'apparecchio possono essere impiegati soltanto pezioni di ricambio originali.
• Al fine di evitare pericoli, se il cavo di alimentazione di quello appearecchio subisce danni delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

Anomalia	Causa e ricerca guasti
L'apparecchio non rafredda, l'indicatore e l'illuminazione sono accesi.	Il programma «dimostrativo» è attivo. 1. Tenere premuto super cool da 9 a 11 secondi, finché non viene emesso un segnale acustico. 2. Dopo peu controllare se l'apparecchio raffredda.
L'illuminazione LED non funziona.	Sono possibili diverse cause scatenanti. • Rivolgersi al servizio di assistenza clienti. Il numero del servizio di assistenza clienti si trovane nell'élenco dei centri di assistenza allegato.
I pannelli laterali dell'apparecchio sono caldi.	Nessun guasto. Nelle pareti laterali sono posati tubi che si riscaldano durante il raffreddamento. I mobili aicontatto con l'apparecchio non vengono danneggiati dal calorie. Nessun trattamento necessario.
Gli indicatori della temperature e alarm off si accendono.	Un sensore è difettoso. • Rivolgersi al servizio di assistenza clienti. Il numero del servizio di assistenza clienti si trovane nell'élenco dei centri di assistenza allegato.
Viene emesso un segnale acustico, la temperatura impostata (frigorifero) e alarm off lampeggiano.	Lo sportello del frigorifero è aperto. • Chiudere lo sportello del frigorifero.
Viene emesso un se-gnale acustico, la tem-peratura impostata (congelatore) e alarm off lampeggiano.	Sono possibili diverse cause scatenanti. ►Premere alarm off. ►L'allarme viene disattivato.
	Lo sportello del congelatore è aperto. ►Chiudere lo sportello del congelatore.
	Le aperture di ventilazione esterne sono coperte. ►Rimuoverve gli ostacoli che si trovano davanti alle aperture di ventilazione esterne.
	Sono state introdotte grande quantità di alimenti fre-schi. ►Non superare la capacité di congelamento. →"Capacità di congelamento", Pagina 73
La temperature impo-stata non è stata raggiunta.	Lo sportello del congelatore è stato aperto troppo a lungo. L'evaporatore (dispositivo di generatione del freddo) delsystema NoFrost è fortamente gelato.
Lo scongelamento completeness auto-matico non funziona più.	Requisito: Gli alimenti surgelati sono ben isolati e si trovano in un luogo fresco. 1. Specnere l'apparecchio. →Pagina 69 2. Scollegare l'apparecchio dall'alimentazione elettrica. Togliere la spina del cavo di alimentazione o disatti-var il fusibile nella scatola dei fusibili. 3. Rivolgersi al servizio di assistenza clienti. Il numero del servizio di assistenza clienti si trovane nell'élenco dei centri di assistenza allegato.
La temperature si di-scosta notevolmente dall'impostazione.	Sono possibili diverse cause scatenanti. 1. Specnere l'apparecchio. →Pagina 69 2. Riaccendere l'apparecchio dopo circa 5 minuti. →Pagina 69 - Se la temperature è troppo elevata, controllarla di nuovo dopo alcuni ora. - Se la temperature è troppo Bassa, controllarla di nuovo il giorno seguite.
Sulla superficie dell'apparecchio e sui ripiani dell'apparec-chio si forma conden-sa.	L'acqua containuta nell'aria calda e umida condensa sulle superfici più fredde dell'apparecchio. 1. Asciuugare l'acqua con un panno morbido e asciut-to. 2. Aprire l'apparecchio nel più breve tempo possibile. 3. Prestare attenzione che l'apparecchio sia sempre chiuso correttamente.
Nel cassetto per frutta e verdura spesso si raccoglie molta condensa.	A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura si forma la condensa. 1. Rimuovere il cassetto della frutta e della verdura. → Pagina 75 2. Rimuovere le clip di scarico ① e inserirle capovolte ②. → Fig. 10
L'apparecchio emette rumori come gorgoglii, ronzii, scatti, scricchioli.	Nessun guasto. Un motore è in funzione, ad es. gruppo frigorifero, ventola. Il refrigerante fluisce nei tubi. Motore, interrupttori ed elettrovalvole si inseriscono o disinseriscono. Sbrinamento automatico eseguito correttamente. Nessun trattamento necessario.
L'apparecchio produce dei rumori.	L'apparecchio non è correttamente livellato. • Posizionare l'apparecchio con una livella a balla d'aria e dei piedini a vite.
	L'apparecchio non ha abbastanza spazio. • Rispettare le distance minime dell'apparecchio.
	Le parti dell'attrezzatura traballano o si incastrano. • Controllare le parti estraibili ed eventualmente inserire di nuovo correttamente.
	Le bottiglie o le stoviglie si toccano. • Separare le bottiglie o le stoviglie.
	Super-congelamento è arrivato. Nessun trattamento necessario.

14.1 Interruzione dell'alimentazione elettrica

Durante un'interruzione di corrente la temperature noll'apparecchio aumento, riducendo il tempo di conservazione e la qualità degli alimenti congelati.

Sul nostro site web relativo all'apparecchio, all'interno dei dati tecnici è riportato il tempo di conservazione degli alimenti congelati in caso di anomalia.

Note

• Durante un'interruzione di corrente, aprire l'apparecchio il meno possibile e non conservare ulteriori alimenti.

• Controllare la qualità degli alimenti\ dopo l'interruzione\ dell'alimentazione elettrica.

• Smaltire gli alimenti che si sono scongelati e hanno una temperatura superiore a 5^ .

• Cucinare gli alimenti leggermente scongelati e consumarli o congelarli di nuovo.

14.2 Esecuzione dell'autotest dell'apparecchio

1. Specnere l'apparecchio. Pagina 69
2. Staccare l'apparecchio alla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Ricollegare elettricamente l'apparecchio dopo 5 minuti. Pagina 67
2. Entro 10 secondi dopo il collegamento elettrico, tenere premuto per 3 - 5 secondi super cool, finché non viene emesso un segnale acustico.

L'autotest si avvia quando gli indicatori di temperatura si accendono uno dopo l'alto.
Se al termine dell'autotest vengono emessi 2 segnali acustici e l'indicatore alla la temperatura impostata, l'apparecchio funziona regolarmente. L'apparecchio passa al funzionamento normale.
Se al termine dell'autotestiene messo 5 volte il segnale acustico e i LED dell'indicatore della temperatura si accendono a luminosità diverse, informare il servizio di assistenza clienti. I LED forniscono al servizio di assistenza clienti indicatorzi sull'anomalia presente.

15 Stoccaggio e smaltimento

Di seguito sono indicate informazioni per preparare l'apparecchio per l'immagazzinamento. Vi sonoanche informazioni sulla rottamazione degli apparecchi dismessi.

15.1 Messa fuori servizio dell'apparecchio

1. Spagnere l'apparecchio. Pagina 69
2. Staccare l'apparecchio alla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Estrarre tutti gli alimenti.
2. Pulire l'apparecchio. Pagina 75
3. Per garantire un'aerazione nel vano interno, lasciare aperto l'apparecchio.

15.2 Rottamazione di un apparecchio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

AVVERTENZA

Pericolo didanni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

Per renderse dificile ai bambini l'ingresso nell'apparecchio, non ri-muovere dal suo interno ripiani e contentitori.
- Tenere i bambini lontano dall'apparecchio dismesso.

AVVERTENZA

Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.

Non danneggiare i tubi del circuito refrigerante e l'isolamento.

1. Staccare la spina del cavo di alimentazione.
2. Tagliare il cavo di alimentazione.
3. Smaltire l'apparecchio nel rispetto dell'ambiente.

Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici

Questa direttiva definite le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

16 Servizio di assistenza clienti

In caso di domande, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al nostro servizio di assistenza clienti.

I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire alla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Note: L'intervento del servizio di assistenza clienti è gratuite nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nelle Spazio economico europeo è di 2 anni secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformmente al diritto locale.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul loro scopo Internet.

it Dati tecnici

Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio. I dati diicontatto del servizio di assistenza clienti sono disponibili nell'élenco dei centri di assistenza allegato o sul nostro site Internet.

16.1 Codice prodotto (E-Nr.) e codice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetto identificativa dell'apparecchio.

→Fig. 1/6

Annotare i dati dell'apparecchio e il numero di Telefono del servizio di assistenza clienti per nitrovarli rapidamente.

17 Dati tecnici

Il refrigerante, il contento utile ed altrati dati tecnici sono indicati sulla targhetto identificativa.

Fig. 1/6

Il prodotto contiene una sorgente luminosa con classe di efficienza energetica G. Tale sorgente è disponibile come componente di ricambio e delve essere sostituita escludivamente da personale qualificato.

Ulteriori informazioni sul modello scelto sono disponibili sul site Internet https://eprel.ec.europa.eu/1. Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL.Seguire quindi leindicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (ENr.) sulla targhetto identificativa. In al

ternativa, l'indicazione del modello si trovaanche nella prima riga dell'etichetta energetica UE.

Inhoudsopgave

1 Veiligheid 85
