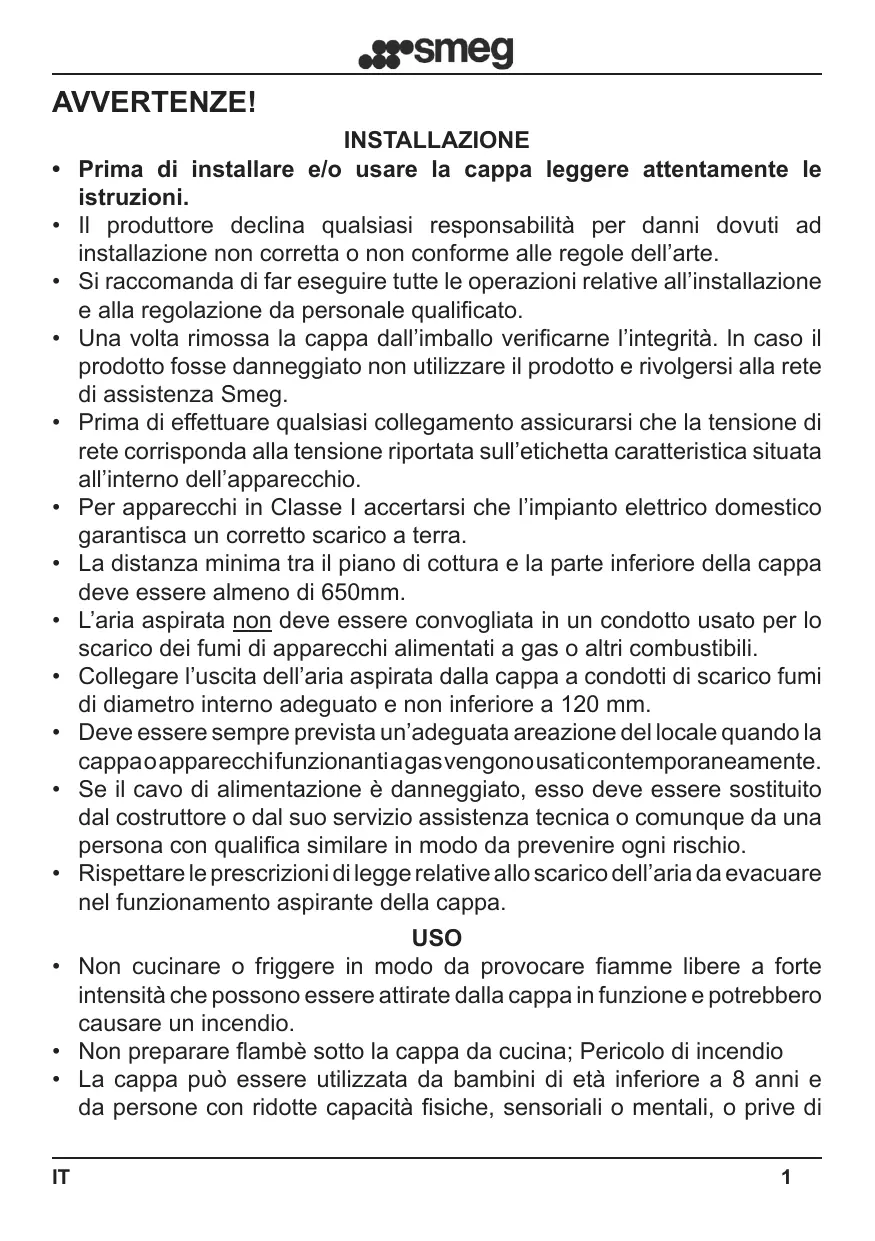

AVVERTENZE! • • • • • • • • • • • •

INSTALLAZIONE Prima di installare e/o usare la cappa leggere attentamente le istruzioni. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. Si raccomanda di far eseguire tutte le operazioni relative all’installazione e alla regolazione da personale qualificato. Una volta rimossa la cappa dall’imballo verificarne l’integrità. ln caso il prodotto fosse danneggiato non utilizzare il prodotto e rivolgersi alla rete di assistenza Smeg. Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda alla tensione riportata sull’etichetta caratteristica situata all’interno dell’apparecchio. Per apparecchi in Classe I accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra. La distanza minima tra il piano di cottura e la parte inferiore della cappa deve essere almeno di 650mm. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati a gas o altri combustibili. Collegare l’uscita dell’aria aspirata dalla cappa a condotti di scarico fumi di diametro interno adeguato e non inferiore a 120 mm. Deve essere sempre prevista un’adeguata areazione del locale quando la cappa o apparecchi funzionanti a gas vengono usati contemporaneamente. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare in modo da prevenire ogni rischio. Rispettare le prescrizioni di legge relative allo scarico dell’aria da evacuare nel funzionamento aspirante della cappa.

USO • Non cucinare o friggere in modo da provocare fiamme libere a forte intensità che possono essere attirate dalla cappa in funzione e potrebbero causare un incendio. • Non preparare flambè sotto la cappa da cucina; Pericolo di incendio • La cappa può essere utilizzata da bambini di età inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di IT

esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiamo ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. • I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio • ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura • • • • •

MANUTENZIONE Prima di effettuare tutte le operazioni di manutenzione o pulizia scollegare l’apparecchio dall’alimentazione elettrica. Effettuare una scrupolosa e tempestiva manutenzione dei filtri a seconda gli intervalli consigliati dai costruttore. Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere eseguita da bambini senza sorveglianza;

IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO NON VENGANO OSSERVATE LE INDICAZIONI SOPRA DESCRITTE UTILIZZAZIONE: • Questo apparecchio è stato progettato per essere utilizzato come cappa ASPIRANTE (evacuazione dell’aria all’esterno) o FILTRANTE (ricircolo dell’aria all’interno) • VERSIONE ASPIRANTE: Per rendere la cappa in versione aspirante collegare I’imbocco motore, mediante un tubo rigido o flessibile di diametro interno adeguato e non inferiore a 120 mm, direttamente allo scarico esterno di evacuazione vapori e odori. NB. Togliere gli eventuali filtri antiodore al carbone attivo. • VERSIONE FILTRANTE: NeI caso non esista la possibilità di scarico verso l’esterno, la cappa può essere trasformata in filtrante. In questa versione l’aria e i vapori vengono depurati dai filtri antiodore al carbone attivo e rimessi in circolo nell’ambiente attraverso le griglie di areazione laterali del camino. Nota: l’impiego della cappa in modalità filtrante può comportare un incremento del livello sonoro percepito.

La cappa viene fornita con tutti gli accessori necessari all’installazione. La distanza minima tra il piano inferiore della cappa ed il piano cottura deve essere almeno di 650mm (Fig. 1 ). Nel caso in cui l’imbocco motore sia dotato di una valvola di non ritorno fumi assicurarsi che essa possa aprirsi e chiudersi liberamente. Per una facile installazione si consiglia si seguire le operazioni sotto riportate: 1) La cappa va centrata rispetto al piano cottura. 2) A seconda del modello di cappa sono previste differenti modalità di installazione. Individuare il proprio sistema di fissaggio tra i seguenti: a) No 2 ganci livellanti con fissaggio con tasselli ad espansione in dotazione (Fig.2) b) Staffa retro livellante con fissaggio tasselli ad espansione in dotazione (Fig.3) c) Per i modelli ad isola far riferimento all’allegato di installazione specifico. N.B.: I sistemi di fissaggio a) e b) si alloggiano sui retro della cappa nei fori L 1 (Fig. 5). 3) Togliere i filtri antigrasso posizionare la cappa sulla parete e tracciare la posizione di riferimento dei fori per l’ancoraggio del relativi sistema di fissaggio. 4) Eseguire i 2 fori precedentemente tracciati dopo aver tolto la cappa dalla parete 5) Ancorare il sistema di fissaggio alla parete serrando il tassello ad espansione 6) Tracciare sul muro i fori L2 per fissare in sicurezza i tasselli nei fori. (tasselli in dotazione) 7) Appendere la cappa al sistema di fissaggio (Fig.2 e 3) ed eseguire il livellamento agendo sulla vite di regolazione. 8) Fissare in sicurezza la cappa serrando a fondo le due viti a espansione dei fori L2 SISTEMI DI CONNESSIONE ARIA: Versione ASPIRANTE: Collegare all’uscita dell’imbocco motore il condotto di espulsione fumi di diametro interno Ø150 mm. Il condotto di espulsione non deve avere Ø inferiore a 120 mm. Attenzione se cappa è fornita di filtro ai carboni attivi, questo deve essere rimosso (vedi pag. 8) Deviazione per la Germania: Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

Versione FILTRANTE: Lasciare libero l’imbocco motore. Installare i filtri al carbone attivo come illustrato a pag.8. Se la cappa non è provvista di filtro al carbone attivo è necessario acquistarlo separatamente rivolgendosi presso il centro Smeg autorizzato più vicino. Per alcuni modelli è previsto di serie un gruppo raccordi (Fig.6) da fissare a parete mediante tasselli ad espansione ad una altezza opportuna in modo da canalizzare il flusso dell’aria in corrispondenza delle feritoie camino. Inserire lateralmente le prolunghe R2 sui raccordo R1. Collegare il raccordo R1 all’uscita del corpo cappa per mezzo di un tubo di diametro D.150mm.

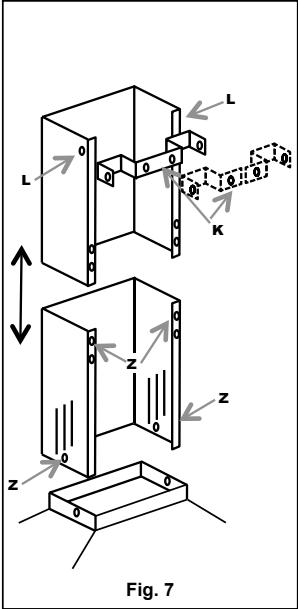

MONTAGGIO CAMINI (fig. 7): Posizionare la staffa camino, unica o in due pezzi (K) al limite superiore desiderato. Tracciare i due fori sulla parete per il fissaggio della staffa. Forare e fissare la staffa con i tasselli ad espansione in dotazione. Posizionare con cura il gruppo camini sulla cappa. Fissare il camino inferiore mediante le viti Z alla cappa. Estendere con attenzione il camino superiore fino al limite superiore. Bloccare mediante le viti L il camino superiore alla staffa camino K.

CONNESSIONE ELETTRICA • Si raccomanda che le operazioni di collegamento elettrico vengano eseguite da un installatore qualificato.

IT Nel caso di collegamento elettrico diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore bipolare con apertura minima tra i contatti di 3mm, dimensionato al carico e rispondente alle norme in vigore.

ISTRUZIONI PER L’USO:

GRUPPO COMANDI Per un utilizzo ottimale ed efficiente del prodotto si consiglia di avviare la cappa alcuni minuti prima di iniziare a cucinare e prolungare il funzionamento per almeno 15min dopo aver terminato la cottura o comunque fino alla completa scomparsa di vapore ed odori. Per avviare la cappa, identificare il tipo di comando della cappa e quindi seguire le indicazioni relative:

SLIDER: - Cursore (A) ON/OFF illuminazione - Cursore (B) a quattro posizioni: Posizione OFF motore posizione accensione/regolazione velocità cappa

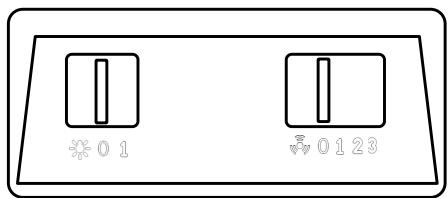

PULSANTIERA ELETTROMECCANICA: Tasto ON/OFF luci Tasto OFF motore Tasto accensione / regolazione velocità cappa MANOPOLE: - Manopola (A): ON/OFF illuminazione (0-1) - Manopola (B): Posizione OFF motore posizione accensione / regolazione velocità cappa Attivazione velocità intensiva temporizzata

Funzione intensiva temporizzata: La funzione intensiva temporizzata è quella modalità di servizio per la quale per un tempo limitato la cappa elabora la sua massima portata. L’attivazione della velocità intensiva temporizzata della cappa avviene ruotando in senso orario la manopola (B) dalla posizione 3. Una volta attivata la velocità intensiva temporizzata, la manopola torna automaticamente in posizione 3. La velocità intensiva può essere disattivata ruotando nuovamente il comando (B) in senso antiorario. Alla scadenza della temporizzazione della velocità intensiva si ripristina in default la terza velocità. IT

L Funzione Accende / Spegne il motore di aspirazione. Decrementa la velocità di esercizio. Incrementa la velocità di esercizio. Attiva la velocità Intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura. Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva il blocco della tastiera.

Display Visualizza la velocità impostata Visualizza la velocità impostata Visualizza la velocità impostata Visualizza alternativamente HI

"- -" Blocco tastiera Attivo.

Visualizza 24 e il punto in basso a destra lampeggia una volta al secondo, mentre il motore è in funzione Si disabilita premendo il tasto. Tenendo il tasto premuto per circa 5 secondi, quando tutti i Visualizza per 5 secondi un’animazione carichi sono spenti (Motore+Luce), premcndo il tasto “B” durante rotativa. Lampeggia “EF” due volte in l’animazione, si Attiva/ Disattiva l’allarme dei Filtri al Carbone attivazione. Lampeggia “EF” una volta attivo. in disattivazione. Funzione Delay Attiva lo spegnimento automatico ritardato di 30’. Adatto per Visualizza la velocità di esercizio e il completare l’eliminazione di odori residui. Attivabile da qualsiasi punto in basso a destra lampeggia posizione, si disattiva premendo il tasto o spegnendo il motore. Con l’allarme filtri in corso premendo il tasto per circa 3 secondi Terminata la procedura si spegne si effettua il reset dell’allarme. la segnalazione precedentemente visualizzata: FF segnala necessità di lavare i filtri antigrasso metallici. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. EF segnala la necessità di sostituire i filtri al carbone attivo e devono anche essere lavati i filtri antigrasso metallici. L’allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa. Decrementa l'intensità di Illuminazione ad ogni pressione del Tasto in modo ciclico. Accende e spegne l'impianto di illuminazione alla massima intensità. Incrementa l'intensità di Illuminazione ad ogni pressione del Tasto in modo ciclico. Funzione 24H Attiva il motore alla prima velocità e consente un’aspirazione di 10 minuti ogni ora.

Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia della superficie in Vetro, quando la Cappa ha il Motore e le Luci spente. Premendo per circa 5 Secondi il tasto D si può abilitare o disabilitare il Blocco Tastiera che è sempre confermato con: “- -” Blocco tastiera Attivato. IT

A Accende / Spegne il motore di aspirazione.

Visualizza la velocità impostata

B Decrementa la velocità di esercizio.

Visualizza la velocità impostata

C Incrementa la velocità di esercizio.

Visualizza la velocità impostata

D Accende/spegne impianto di illuminazione

F Attiva lo spegnimento ritardato di 15’

Display lampeggiante

PULSANTIERA ELETTRONICA SOFT TOUCH: Tasto OFF motore/Reset Filtri Tasto accensione/regolazione velocità cappa Attivazione velocità intensiva temporizzata Tasto ON/OFF luci La funzione intensiva temporizzata è quella modalità di servizio per la quale per un tempo limitato la cappa elabora la sua massima portata. L’attivazione della funzione è visualizzata dal lampeggio del LED posto in corrispondenza del tasto. Alla scadenza della temporizzazione della velocità intensiva si ripristina in default la terza velocità.

FUNZIONI OPZIONALI: - AUTOSPEGNIMENTO TEMPORIZZATO: Schiacciando uno dei tasti velocità motore (2-3), per due volte, si attiverà la funzione “ Autospegnimento Temporizzato” che spegne sia luci che motore della cappa dopo 10 min. L’attivazione di tale funzione viene testimoniata dal lampeggiare del LED immediatamente al di sopra del tasto schiacciato. - AVVISO PULIZIA FILTRI: il lampeggiare contemporaneo dei 4 LED, (programmato per attivarsi ogni 200h di funzionamento) , sta ad indicare all’utente la necessità di pulire/sostituire i filtri. Con la pressione del tasto OFF è possibile far ripartire il conteggio delle 200h N.B. La pressione accidentale del tasto OFF prima delle 200h di funzionamento non produce reset alla memoria pulizia filtri. E’ buona norma che ogni 200h vengano puliti i filtri grassi e ogni 200h sostituiti quelli a carboni attivi. IT

N. B. In alcuni paesi è disponibile anche la versione a 4 velocità con il layout di fianco riportato dove: Tasto Reset Filtri

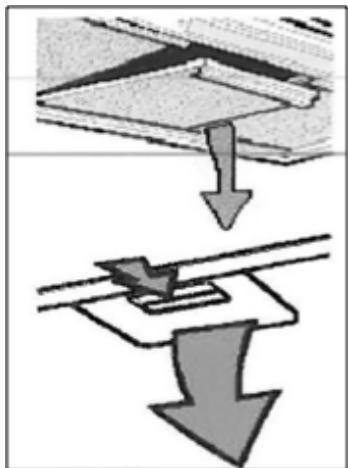

PULIZIA E MANUTENZIONE Prima di effettuare qualsiasi intervento di manutenzione e/o pulizia scollegare sempre la cappa dalla alimentazione elettrica Una costante pulizia garantisce un buon funzionamento e una lunga durata dell’apparecchio Particolari attenzioni vanno rivolte ai filtri antigrasso e per le sole cappe filtranti ai filtri al carbone. N.B. L’accumulo di grassi all’interno dei pannelli filtranti oltre a pregiudicare il rendimento della cappa, può comportare anche rischi di incendio PULIZIA ESTERNA: La pulizia esterna ed interna della cappa deve essere effettuata con l’uso di un panno umido e detersivo liquido neutro, evitando assolutamente l’uso di solventi o sostanze abrasive. E’ consigliato l’uso di prodotti specifici, seguendo le istruzioni sul prodotto. Si consiglia di eseguire la pulizia della cappa strofinando l’acciaio sempre nel senso della finitura superficiale. PULIZIA FILTRI METALLICI: Una cura particolare va rivolta ai pannelli filtranti antigrasso metallici. L’accumulo di grassi all’interno dei pannelli filtranti oltre a pregiudicare il rendimento della cappa, può comportare anche rischi di incendio. Al fine di scongiurare incendi i filtri devono essere puliti periodicamente almeno una volta al mese o con cadenze più elevate nel caso di un utilizzo particolarmente severo dell’apparecchio. Individuato il modello della cappa in possesso, togliere un filtro alla volta come illustrato nelle figure accanto. Lavare accuratamente i filtri con detersivo neutro, a mano o in lavastoviglie. Rimontare i filtri facendo attenzione che la maniglia sia rivolta all’esterno della cappa. SOSTITUZIONE FILTRI AL CARBONE: (Per la sola versione filtrante) I filtri al carbone hanno la capacità di trattenere gli odori fino a che i carboni non raggiungono il livello di saturazione. Non sono lavabili, non sono rigenerabili e pertanto si raccomanda la loro sostituzione almeno una volta ogni sei mesi o con cadenze più frequenti nel caso di un utilizzo particolarmente severo della cappa. Prima iniziare le operazioni assicurarsi di aver scollegato la cappa dalla rete elettrica. Per accedere ai filtri carbone attivo e necessario rimuovere i filtri metallici come sopra indicato. Con l’aiuto delle figure individuare il kit filtri a carbone in dotazione alla cappa. IT

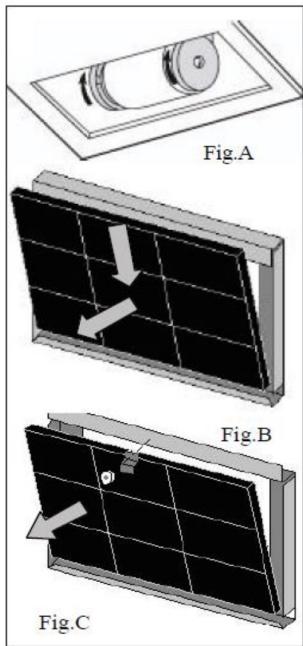

Per il filtro a disco è sufficiente ruotare di 90° come indicato nella (fig.A) i due filtri e quindi estrarli dalla loro sede. Nel caso di filtro a cartuccia fissato con molle, (fig.B) esercitare una pressione necessaria a vincere la resistenza della molla e quindi estrarre il filtro. Con filtro a cartuccia bloccato con staffa e pomo filettato (fig.C), svitare il pomo, togliere la staffa bloccaggio e quindi estrarre il filtro a carboni attivi. Rimontare i filtri al carbone ed filtri antigrasso metallici eseguendo a ritroso le operazioni prima svolte.

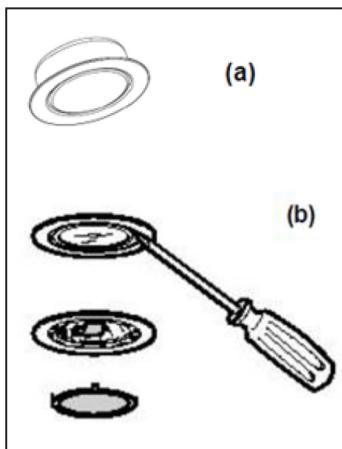

SOSTITUZIONE LAMPADE: Prima di effettuare qualsiasi intervento di manutenzione e/o pulizia, scollegare sempre la cappa dall’alimentazione elettrica A seconda del modello la cappa può essere dotata di tipi diversi di illuminazione con lampade a LED o Alogene: a) A LED: Le sorgenti luminose LED garantiscono un elevato numero di ore di funzionamento. Qualora si rendesse necessaria la sostituzione per usura o guasto è necessario sostituire l’intero faretto. In tal caso rivolgersi all’Assistenza tecnica qualificata. Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7μW. Non osservare direttamente con strumenti ottici (binocolo, lente d’ingrandimento….). b) Alogene: lampada con attacco G4, potenza 20W e tensione 12V. Per sostituire la lampada togliere con un cacciavite l’anello di supporto vetro del faretto. Rimosso il vetro sfilare la lampada difettosa dalla sede rimontare la nuova lampada. Rimontare il vetro del faretto bloccandolo con l’anello. Codice ILCOS: HSG/C/UB-20-12-G4 IT
