PS43E490B1W - Televisore SAMSUNG - Manuale utente e istruzioni gratuiti

MANUALE UTENTE PS43E490B1W SAMSUNG

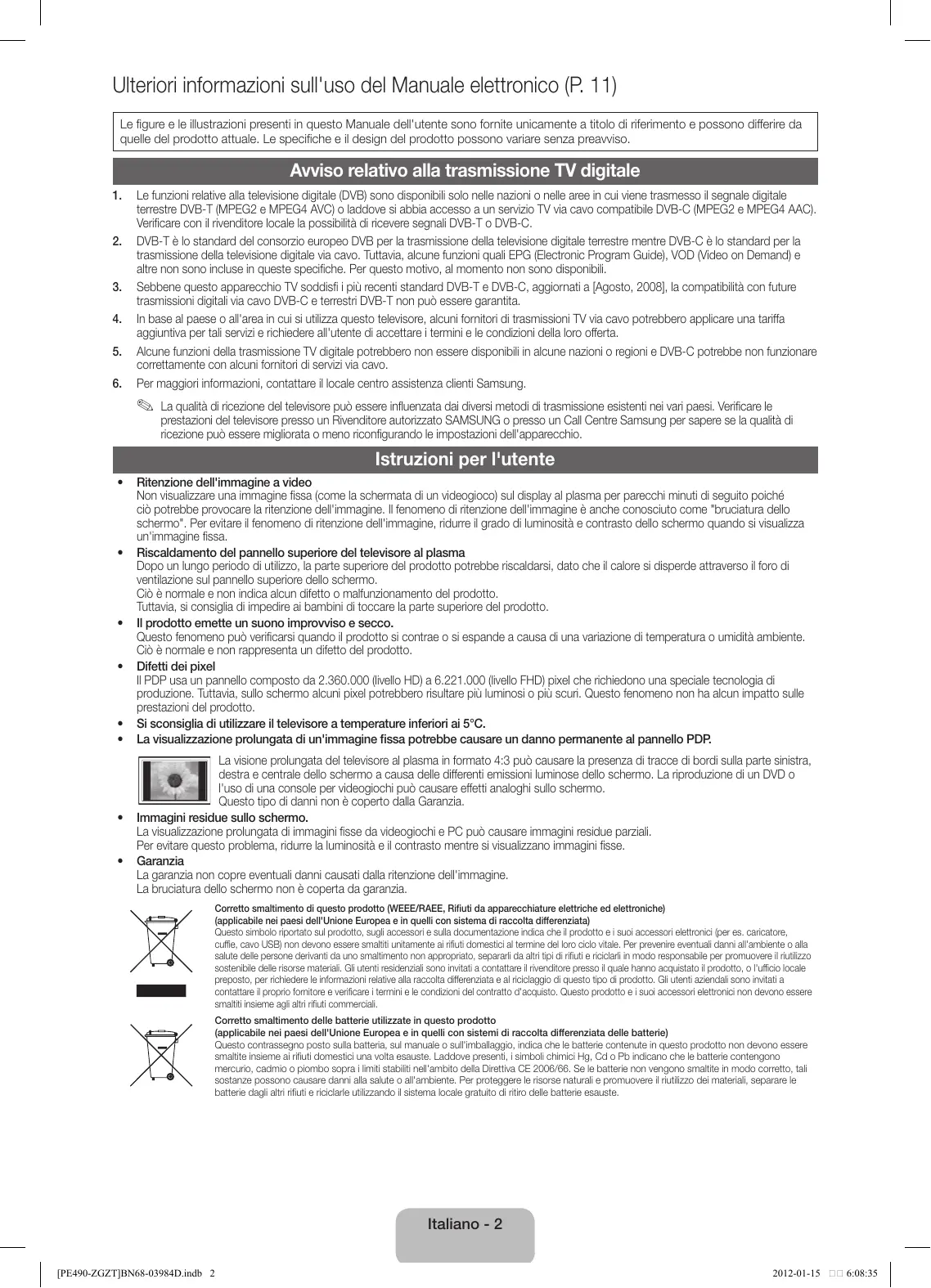

Français - 15 [PE490-ZGZT]BN68-03984D.indb 15 2012-01-15 6:08:35 Ulteriori informazioni sull'uso del Manuale elettronico (P. 11) Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso. Avviso relativo alla trasmissione TV digitale

Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita. In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung. ✎✎ La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell'apparecchio. Istruzioni per l'utente

Ritenzione dell'immagine a video Non visualizzare una immagine fissa (come la schermata di un videogioco) sul display al plasma per parecchi minuti di seguito poiché ciò potrebbe provocare la ritenzione dell'immagine. Il fenomeno di ritenzione dell'immagine è anche conosciuto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un'immagine fissa. Riscaldamento del pannello superiore del televisore al plasma Dopo un lungo periodo di utilizzo, la parte superiore del prodotto potrebbe riscaldarsi, dato che il calore si disperde attraverso il foro di ventilazione sul pannello superiore dello schermo. Ciò è normale e non indica alcun difetto o malfunzionamento del prodotto. Tuttavia, si consiglia di impedire ai bambini di toccare la parte superiore del prodotto. Il prodotto emette un suono improvviso e secco. Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. Ciò è normale e non rappresenta un difetto del prodotto. Difetti dei pixel Il PDP usa un pannello composto da 2.360.000 (livello HD) a 6.221.000 (livello FHD) pixel che richiedono una speciale tecnologia di produzione. Tuttavia, sullo schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Si sconsiglia di utilizzare il televisore a temperature inferiori ai 5°C. La visualizzazione prolungata di un'immagine fissa potrebbe causare un danno permanente al pannello PDP. La visione prolungata del televisore al plasma in formato 4:3 può causare la presenza di tracce di bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia. Immagini residue sullo schermo. La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la luminosità e il contrasto mentre si visualizzano immagini fisse. Garanzia La garanzia non copre eventuali danni causati dalla ritenzione dell'immagine. La bruciatura dello schermo non è coperta da garanzia. Corretto smaltimento di questo prodotto (WEEE/RAEE, Rifiuti da apparecchiature elettriche ed elettroniche) (applicabile nei paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata) Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici (per es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per prevenire eventuali danni all'ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l'ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto d'acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali. Corretto smaltimento delle batterie utilizzate in questo prodotto (applicabile nei paesi dell'Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie) Questo contrassegno posto sulla batteria, sul manuale o sull'imballaggio, indica che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell'ambito della Direttiva CE 2006/66. Se le batterie non vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all'ambiente. Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste. Italiano - 2 [PE490-ZGZT]BN68-03984D.indb 2 2012-01-15 6:08:35 Elenco delle funzioni disponibili Questa entusiasmante nuova funzione consente di vedere contenuti 3D trasmessi da emittenti o lettori BD 3D. AllShare Play

• AllShare Play collega televisore e cellulare Samsung / dispositivi compatibili attraverso una rete.
• Consente di riprodurre musica, immagini e film memorizzati su un dispositivo USB. e-Manual
• Consente di leggere a schermo l'intero manuale. (p. 11) Accessori ✎✎Controllare che nell'imballaggio siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il rivenditore. ✎✎La forma e il colore dei componenti possono variare in base al modello. ✎✎Eventuali cavi non forniti in dotazione possono essere acquistati separatamente.

Cavo di alimentazione

Istruzioni per l'utente

Panno per la pulizia

Scheda di garanzia / Guida alla sicurezza (non disponibili in tutti i paesi)

Occhiali 3D Nucleo in ferrite (3EA) Nucleo in ferrite (1EA) PS43E490 Nucleo in ferrite (2EA) PS51E490 ✎✎Nucleo in ferrite per cavo di alimentazione: I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura. xx A Distanza massima tra il nucleo in ferrite e la spina del cavo inserita nel televisore: 3/4 di pollice xx B Distanza massima tra il nucleo in ferrite e la spina del cavo inserita nella presa CA: 3/4 di pollice

Cavo di alimentazione ✎✎Nucleo in ferrite: I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura. xx Usare un cavo Cat 5 (tipo STP*) per la connessione. *STP: Shielded Twist Pair Cavo antenna / Cavo LAN (venduto separatamente) ✎✎Può essere richiesto un rimborso se (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale) (b) l'utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (per es. nel caso l'utente abbia omesso di leggere il presente manuale) ✎✎L'importo di tale rimborso verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione. Italiano - 3 [PE490-ZGZT]BN68-03984D.indb 3 2012-01-15 6:08:36 Controller TV Il controller TV è un tasto multidirezionale che consente all'utente di navigare senza telecomando. Menu funzione In basso (anteriore) ✎✎Alcune funzioni che richiedono l'immissione del PIN potrebbero non essere disponibili. ✎✎La forma e il colore del prodotto possono variare in base al modello. ✎✎Esce dal menu premendo il controller per oltre 1

sinistra A destra Ritorna secondo. ✎✎Quando si seleziona la funzione muovendo il controller in alto/in basso/a sinistra/a destra, non premere il controller. Se si preme il controller non sarà possibile utilizzare la funzione di selezione mediante lo spostamento in alto/in basso/a sinistra/a destra. In alto (posteriore) Controller TV Sensore del telecomando Accensione Accende il televisore premendo il controller in modalità Standby. Regolazione del volume Regola il volume muovendo il controller da un lato all'altro a televisore acceso. Selezione del canale Seleziona il canale desiderato muovendo il controller in alto o in basso a televisore acceso. Uso del menu funzione Premere il controller a televisore acceso per visualizzare la schermata del menu funzione. Premendolo nuovamente, la schermata del menu funzione scompare. Uso del Menu Seleziona il Menu(m) muovendo il controller nella schermata del menu funzione. Vengono visualizzati i menu OSD (On Screen Display) delle opzioni del televisore. Selezione della Sorgente Seleziona la Sorgente( ) muovendo il controller nella schermata del menu funzione. Viene visualizzata la schermata dell'elenco Sorgente. Selezione Pag. iniz. contenuti Seleziona Pag. iniz. contenuti( ) muovendo il controller nella schermata del menu funzione. Viene visualizzata la schermata principale Pag. iniz. contenuti. Spegnimento Seleziona il menu Spegnimento(P) per spegnere il televisore muovendo il controller nella schermata del menu funzione. Modalità Standby Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio). Anche quando il tasto di accensione è disattivo, l'apparecchio consuma una piccola quantità di energia elettrica. Si consiglia quindi di scollegare il cavo di alimentazione. Messa in sicurezza della posizione di installazione Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un'adeguata ventilazione. Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall'aumento della temperatura interna del prodotto. ✎✎Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics. xx L'uso di componenti di altri produttori può causare problemi di funzionamento del prodotto o lesioni provocate dalla caduta del prodotto. ✎✎L'aspetto del prodotto può differire in base al modello. ✎✎Prestare attenzione quando si tocca il televisore poiché alcune parti potrebbero essere calde. Installazione con piedistallo. Installazione con supporto a parete. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Italiano - 4 [PE490-ZGZT]BN68-03984D.indb 4 2012-01-15 6:08:37 Vista del telecomando ✎✎Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in Braille sui tasti Power, Channel e Volume. Visualizza e seleziona le sorgenti video disponibili. Spegne e accende il televisore. Premere per accedere direttamente ai canali. Seleziona alternativamente le modalità Teletext ON, Doppia, Mista o OFF. Ritorna al canale precedente. Esclude temporaneamente l'audio. Regola il volume. Cambia i canali. Visualizza il menu OSD principale. Visualizza Pag. iniz. contenuti. Visualizza l'elenco canali sullo schermo. Visualizza la EPG (Electronic Programme Guide). CONTENT Scelta rapida delle funzioni usate più di frequente. Seleziona le voci del menu OSD e cambia i valori visualizzati sul menu. Visualizza le informazioni sullo schermo TV. Esce dal menu. Ritorna al menu precedente. E-MANUAL: Visualizza la Guida e-Manual. (p. 11) W: Imposta il video con segnale 3D. AD/SUBT.: Seleziona la Descrizione audio. (Non disponibile in tutti i paesi) / Visualizza i sottotitoli digitali.

Utilizzare questi tasti seguendo le istruzioni a schermo. Utilizzare quesi tasti per funzioni specifiche. Per maggiori informazioni, vedere il manuale elettronico. Inserimento delle batterie (tipo: AAA) Italiano - 5 [PE490-ZGZT]BN68-03984D.indb 5 2012-01-15 6:08:38 Impostazione iniziale Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l'utente a configurare le impostazioni di base. Premere il tasto POWERP. Impostazione è disponibile solo quando la sorgente è impostata su TV.

1. Lingua menu: Selezione della lingua menu

Premere ▲ o ▼, quindi premere ENTERE. Selezionare la lingua OSD (On Screen Display) desiderata.

2. Modalità d'uso: Selezione di Demo Negozio o Uso domestico

Premere ▲ o ▼, quindi premere ENTERE. Selezionare la modalità Uso domestico. La modalità Demo Negozio è dedicata a un uso commerciale. ✎✎Premendo il controller TV, viene visualizzata la schermata del menu funzione. Selezionare Menu (m) e premere il controller per oltre 5 secondi. La modalità Demo Negozio è impostata. ✎✎Annullare la modalità Demo Negozio selezionando Sorgente ( ) e premendo il controller per oltre 5 secondi. ✎✎Demo Negozio è solo per la visione presso il punto vendita. Selezionando questa opzione, diverse funzioni verranno disattivate. Selezionare Uso domestico per la visione in casa.

3. Impostazioni di rete: Configurazione delle impostazioni di rete.

✎✎Selezionando Salta, sarà necessario impostare la rete in Impostazioni di rete. Per ulteriori informazioni consultare il manuale elettronico alla sezione “Connessione alla rete”. 1 Collegare il cavo LAN o l'adattatore LAN wireless Samsung. Selezionare Succ., quindi premere ENTERE. 2 Completare le impostazioni di rete in base alle proprie esigenze.

4. Aggiornamento software: Aggiornamento del software all'ultima versione disponibile

Se durante la verifica del firmware viene rilevata una versione più recente, aggiornare il software all'ultima versione disponibile premendo Aggiorna ora. ✎✎Per eseguire l'aggiornamento in un momento successivo premere Aggiorna dopo. Per ulteriori informazioni consultare il manuale elettronico alla sezione “Aggiornamento software”. ✎✎E' possibile aggiornare il software solo al completamento delle Impostazioni di rete.

5. Nazione (in base al paese): Selezione della nazione

Premere ▲ o ▼, quindi premere ENTERE. Selezionare la nazione appropriata. ✎✎Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un'opzione aggiuntiva per l'impostazione del pin. Italiano - 6 [PE490-ZGZT]BN68-03984D.indb 6 2012-01-15 6:08:38

6. Sintonizzazione automatica (Fase 1): Scelta della modalità di visione del televisore

Uso un cavo antenna.: Memorizza tutti i canali disponibili mediante cavo RF. Uso un servizio satellite/via cavo.: Non è necessario utilizzare la funzione Sintonizzazione automatica per trovare i canali.

7. Sintonizzazione automatica (Fase 2): Selezione delle opzioni di ricerca

Selezionare il segnale trasmesso e la sorgente antenna. Premere ▲/▼/◄/► , quindi premere ENTERE. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di assegnare valori numerici ai canali (frequenze canale). Per ulteriori informazioni, vedere Canale → Sintonizzazione automatica. ✎✎Premere ENTERE in qualsiasi momento per interrompere il processo di memorizzazione.

8. Orologio: Impostazione della Modalità orologio

Auto: Imposta automaticamente l'ora corrente. Manuale: Consente di impostare manualmente la data e l'ora corrente.

9. Impostazione completata

Premere il tasto ENTERE. ✎✎Vengono visualizzate le impostazioni completate. Per reimpostare questa funzione... Sebbene la procedura sia probabilmente già stata eseguita in negozio, eseguire nuovamente l'Impostazione (MENU → Sistema) per l'uso domestico del prodotto. Selezionare Sistema - Impostazione (Impostazione iniziale). Digitare il PIN a 4 cifre. Il PIN predefinito è “0-0-0-0” (tranne per l'Italia). Per cambiare il codice PIN, utilizzare la funzione Cambia PIN. ✎✎Nel caso si sia dimenticato il PIN, in modalità Standby premere la seguente sequenza di tasti sul telecomando per ripristinare il PIN all’impostazione predefinita “0-0-0-0”(Italia: “1-1-1-1”): POWER (spegnimento) → MUTE → 8 → 2 → 4 → POWER (accensione). Italiano - 7 [PE490-ZGZT]BN68-03984D.indb 7 2012-01-15 6:08:39 Collegamenti Connessione AV Connessione Component Connessione HDMI, HDMI/DVI Lettore BD Lettore BD Lettore BD / PC VIDEO OUT AUDIO OUT COMPONENT OUT AUDIO OUT AUDIO OUT DVI OUT HDMI OUT

✎✎Supporta entrambe le connessioni Comp. e AV da un'unica porta. Pannello laterale del televisor HDMI IN 1 (DVI) LAN

AUDIO VIDEO HDMI IN 2 SERVICE ✎✎La posizione della porta DIGITAL AUDIO OUT (OPTICAL) può differire in base al modello. (5V 0.5A) ANT IN Pannello posteriore del televisore EXT (RGB) Antenna VHF/UHF Cavo

USB ✎✎I dispositivi PDP possono interferire con le trasmissioni radio in AM o con quelle radioamatoriali. ✎✎Se nelle vicinanze del televisore vengono utilizzati dispositivi portatili o ricetrasmittenti, oppure sistemi per radioamatori o AM, il televisore potrebbe presentare malfunzionamenti. OPTICAL EXT Connessione audio Videoregistratore o DVD Connessione cuffie Connessione SCART Italiano - 8 [PE490-ZGZT]BN68-03984D.indb 8 2012-01-15 6:08:40 Modalità di visualizzazione (ingresso HDMI/DVI) La risoluzione ottimale è 1024 X 768 a 60Hz. Vedere la pagina delle specifiche per la risoluzione migliore SERVICE SERVICE Connettore solo di servizio. ✎✎NOTA

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare la porta HDMI IN 1(DVI). La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separata e Comp. sono supportate. La modalità SOG (Sync On Green) non è supportata. L’ingresso PC (D-Sub) non è supportato. La connessione mediante cavo HDMI potrebbe non essere supportata a seconda del modello di PC in uso. Il connettore delle cuffie è di tipo TRS (Tip Ring Sleeve) a 3 canali. Connessione a un alloggiamento COMMON INTERFACE (scheda video TV) Per la visione di canali a pagamento è necessario inserire una “SCHEDA CI o CI+”.

• Non inserendo una "SCHEDA CI o CI+", alcuni canali visualizzeranno il messaggio "Segnale criptato".
• Le informazioni di pairing che contengono un numero telefonico, l'ID della "SCHEDA CI o CI+", l'ID host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio.
• Quando la configurazione delle informazioni relative al canale è completata, viene visualizzato il messaggio "Aggiornamento completato", a indicare che l'elenco dei canali è stato aggiornato. Pannello laterale del televisor yy L'immagine può differire in base al modello. Modifica della sorgente di ingresso Sorgente TV / Est. / HDMI1/DVI / HDMI2 / AV / Comp. Questa funzione viene usata per selezionare il televisore o un'altra sorgente di ingresso esterna come un lettore DVD / Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore. ✎✎Nell'elenco Sorgente, gli ingressi collegati vengono evidenziati. ✎✎L’ingresso PC (D-Sub) non è supportato. Per collegare il PC al televisore, utilizzare l’ingresso HDMI1/DVI. ✎✎Est. rimane sempre attiva. ✎✎Premere il tasto TOOLS.

• Modifica Nome E' possibile impostare il nome delle sorgenti di ingresso esterne desiderate. –– Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI, impostare il televisore in modalità PC nel menu Modifica Nome. –– Quando si collega un PC alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità DVI PC nel menu Modifica Nome. –– Quando si collega un dispositivo AV alla porta HDMI IN 1(DVI) tramite cavo HDMI-DVI, impostare il televisore in modalità Dispositivi DVI nel menu Modifica Nome.
• Informazioni E' possibile visualizzare informazioni dettagliate sul dispositivo esterno collegato. Italiano - 9 [PE490-ZGZT]BN68-03984D.indb 9 2012-01-15 6:08:41 Connessione di rete Connessione di rete - Wireless E' possibile collegare il televisore alla LAN utilizzando un modem o un router wireless standard. Per effettuare il collegamento in modo wireless, collegare per prima cosa l'Adattatore LAN wireless Samsung (modello WIS09ABGN, WIS09ABGN2, WIS10ABGN in vendita separatamente) a una delle porte USB sul pannello laterale del televisore. Vedere la figura riportata sotto. Pannello laterale del televisor (5V 0.5A) Porta LAN a parete Router IP wireless (router wireless con Server DHCP) Adattatore LAN wireless Samsung Cavo LAN L'adattatore LAN wireless Samsung è in vendita separatamente presso rivenditori autorizzati e siti di Ecommerce. L'adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802,11a/b/g e n. Samsung consiglia di utilizzare il protocollo IEEE 802.11n. Riproducendo un video mediante una connessione di rete, la riproduzione potrebbe non essere fluida. La maggior parte dei sistemi di rete wireless dispone di un sistema di sicurezza che implica l'uso di dispositivi che accedano alla rete attraverso un AP o un router wireless (tipicamente un router IP wireless) per la trasmissione di un codice di sicurezza crittografato denominato chiave di accesso. Selezionando la modalità HIGH PURE THROUGHPUT (Greenfield) 802.11n con crittografia di tipo WEP, TKIP o TKIP AES (WPS2Mixed) per il proprio router wireless, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi. Connessione di rete - Cavo Esistono principalmente due modi per collegare il televisore alla rete via cavo, a seconda dell'impostazione di rete. Di seguito vengono descritti più in dettaglio: Pannello posteriore del televisore Porta modem a parete Modem esterno (ADSL / VDSL / TV via cavo) Cavo modem LAN Cavo LAN Pannello posteriore del televisore Porta LAN a parete LAN Cavo LAN ✎✎Non supportato se la velocità della rete è inferiore o uguale a 10 Mbps. ✎✎Usare un cavo Cat 5 (tipo STP*) per la connessione. *STP: Shielded Twist Pair Italiano - 10 [PE490-ZGZT]BN68-03984D.indb 10 2012-01-15 6:08:42 Come visualizzare il manuale elettronico E-MANUAL E’ possibile reperire le istruzioni per l’uso delle funzioni TV consultando l’e-Manual disponibile sul televisore stesso. Premere il tasto E-MANUAL sul telecomando. Spostare il cursore utilizzandoi tasti freccia su/giù/sinistra/destra per evideziare una categoria e sucessivamente un argomento, quindi premere ENTERE. Sull'e-Manual verrà visualizzata la pagina desiderata. E’ inoltre possibile accedervi tramite menu: OO MENUm → Supporto → e-Manual → ENTERE ✎✎Per tornare alla schermata principale del e-Manual, premere il tasto E-MANUAL sul telecomando. Visualizzazione a schermo Elenco categorie. Premere il tasto ◄ o ► per selezionare la categoria desiderata. Video, programmi TV e altri eventi correntemente visualizzati. Funzioni base Visualizza l'elenco dei menu secondari. Uso dei tasti freccia sul telecomando per lo spostamento del cursore. Premere ENTERE per selezionare il menu secondario desiderato. Cambiare la modalità Immagine preimpostata Regolazione delle impostazioni delle immagini Modifica delle Opzioni immagine Cambiare la Modalità audio preimpostata Regolazione delle impostazioni audio } Indice E Conferma e Esci Tasti operativi } Indice: V isualizza la schermata dell'indice. E Conferma: Seleziona una categoria o un menu secondario. e Esci: Esce dal manuale elettronico. <Visualizzazione dei contenuti> a Prova ora: V isualizza il menu OSD corrispondente all'argomento. Per tornare alla schermata del manuale elettronico premere E-MANUAL. b Pag. iniziale: P assa alla pagina iniziale del manuale elettronico. L Pagina: Passa alla pagina precedente o successiva. { Zoom: Ingrandisce la schermata. E' possibile scorrere la pagina ingrandita utilizzando i tasti ▲ / ▼. –– Selezionare Zoom, quindi premere ENTERE per ingrandire la pagina. E' possibile scorrere la pagina ingrandita utilizzando i tasti ▲ o ▼. Per tornare alle dimensioni normali della pagina, premere RETURN. Passaggio dal manuale elettronico ai menu corrispondenti. ✎✎Questa funzione non è disponibile in alcuni menu. ✎✎Se il televisore è impostato su una sorgente di ingresso esterna, non è possibile utilizzare direttamente la funzione Prova ora. Metodo 1

Metodo 2 Per utilizzare il menu corrispondente a un argomento trattato nell'e-Manual, premere il tasto rosso per selezionare Prova ora. Per tornare alla schermata e-Manual premere E-MANUAL.

Premere ENTERE alla visualizzazione di un argomento. “Continuare?” viene visualizzato a schermo. Selezionare Sì, quindi premere ENTERE. Comparirà la finestra degli OSD. Per tornare alla schermata e-Manual premere E-MANUAL. Ricerca di un argomento sulla pagina dell'Indice ✎✎Questa funzione potrebbe non essere supportata a seconda della lingua selezionata.

Per cercare una parola chiave, premere il tasto blu per selezionare Indice. Premere il tasto ◄ o ► per selezionare l’ordine desiderato. Premere ▲ o ▼ per selezionare una parola chiave da visualizzare, quindi premere ENTERE. E’ possibile visualizzare la schermata di istruzioni corrispondente del manuale elettronico. ✎✎Per chiudere la schermata Indice, premere RETURN. Italiano - 11 [PE490-ZGZT]BN68-03984D.indb 11 2012-01-15 6:08:43 Installazione del supporto a parete Fissaggio del televisore alla parete Il kit di supporto a parete (venduto separatamente) consente di montare il televisore direttamente a una parete. Per informazioni dettagliate sull'installazione a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il montaggio della staffa a parete. Si sconsiglia di procedere autonomamente. Samsung Electronics non può essere ritenuta responsabile per eventuali danni al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente. Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. Specifiche del kit di supporto a parete (VESA) ✎✎Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente. Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell'unità e lesioni personali. Per evitare una eventuale caduta del televisore

✎✎A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. ✎✎Poiché i ganci, le viti e il cavo di sicurezza non sono ✎✎NOTA xx Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di supporto a parete. xx All'acquisto di un kit di supporto a parete, verrà fornita la guida all'installazione e tutte le parti necessarie per il montaggio. xx Non utilizzare viti non conformi agli standard VESA. xx Non utilizzare viti di dimensioni diverse da quelle standard poiché potrebbero danneggiare l'interno del televisore. xx Per i montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche. xx Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con conseguente rischio di lesioni. Samsung non può essere ritenuta responsabile per tali incidenti. xx Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di supporto a parete non conformi allo standard VESA o l'utente non segua le istruzioni di installazione fornite. xx Non superare i 15 gradi di inclinazione durante il montaggio del televisore. pollici Spec. VESA (A * B) 43~51 400 X 400 60~64 600 X 400 Vite standard Quantità

Avvitare saldamente i ganci alla parete. Verificare che le viti siano state fissate saldamente alla pareti.

forniti in dotazione, è necessario acquistare tali materiali separatamente. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore. ✎✎Le viti potrebbero non essere fornite insieme

al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. ✎✎NOTA

• Installare il televisore il più vicino possibile alla parete in modo che non possa cadere all'indietro.
• Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore.
• Slegare il cavo prima di spostare il televisore. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l'eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato. Non installare il kit di supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche. Italiano - 12 [PE490-ZGZT]BN68-03984D.indb 12 2012-01-15 6:08:44 Risoluzione dei problemi Se il televisore funziona in modo anomalo, consultare la sezione Possibili problemi e soluzioni. Se tra le varie descrizioni non è riportato il problema riscontrato, visitare il sito “www.samsung.com”, quindi cliccare su Supporto, oppure chiamare il Centro di assistenza clienti Samsung. Problemi

Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e al televisore. Verificare che la presa a parete sia funzionante. Provare a premere il tasto POWER sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione "Il telecomando non funziona" riportata sotto. Problemi

Il telecomando non funziona. Sostituire le batterie prestando attenzione a rispettare le polarità (+/–). Pulire la finestra di trasmissione del sensore sul telecomando. Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Problemi

Nessuna immagine/video. Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni). Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano all'ingresso del televisore. Ad esempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore. Verificare che il dispositivo collegato sia acceso. Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando. Riavviare il dispositivo dopo aver scollegato e ricollegato il cavo di alimentazione. Problemi

Il televisore non si accende. Il telecomando del ricevitore via cavo/satellitare non riesce ad accendere o spegnere il televisore o a regolare il volume. Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. ✎✎E' possibile mantenere il televisore nelle condizioni ottimali eseguendo regolarmente tramite USB l'aggiornamento del firmware all'ultima versione disponibile sul sito (www.samsung.com → Supporto → Download). Licenza Conservazione e manutenzione ✎✎Dopo la rimozione degli adesivi sullo schermo TV, pulire eventuali residui prima di visualizzare i programmi. ✎✎Il telaio e lo schermo del prodotto possono graffiarsi durante la pulizia. Per non graffiare la superficie del telaio e lo schermo, usare il panno fornito o un altro panno morbido per la pulizia. Non spruzzare acqua direttamente sul prodotto. Qualsiasi liquido che penetri all'interno del prodotto può provocare guasti, incendio o una scossa elettrica. Pulire il prodotto con un panno morbido appena inumidito. Non utilizzare liquidi infiammabili (come benzene e diluenti) né soluzioni di pulizia. Italiano - 13 [PE490-ZGZT]BN68-03984D.indb 13 2012-01-15 6:08:45 Specifiche Risoluzione del display 1024 X 768 Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Da 10°C a40°C (Da a104°F 10°C 10°C 10°C 40°C 40°C 40°C 50°F50°F 50°F 104°F 104°F ) 50°F 104°F 10°C 40°C 50°F 104°F 10°C 10°C 40°C 40°C 40°C 50°F 50°F 50°F 104°F 104°F 104°F Dal 10% al10°C 80%, senza condensa -20°C -20°C -20°C 45°C 45°C 45°C -4°F -4°F -4°F 113°F 113°F 113°F -20°C 45°C -4°F 113°F Da -20°C a-20°C (Da a 113°F ) 45°C -4°F 113°F -20°C -20°C 45°C 45°C 45°C -4°F-4°F 113°F -4°F113°F Dal 5% al 95%, senza condensa Sistema TV Analogico: B/G, D/K, L, I (in base alla nazione selezionata) Digitale: DVB-T/DVB-C Sistema colore/video Analogico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digitale: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Sistema audio BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Audio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits. Piedistallo ruotabile (Sinistra / Destra) -20˚ ~ 20˚ Nome modello Dimensione schermo PS43E490 19 22 26 32 40 43 pollici

Audio (Uscita) Dimensioni (Lar x Pro x Alt) Corpo Con piedistallo Peso Senza piedistallo Con piedistallo PS51E490 pollici 10W X 2 1011,8 X 56,0 X 622,4 (mm) 1011,8 X 305,0 X 697,7 (mm) 1187,8 X 56,0 X 706,6 (mm) 1187,8 X 305,0 X 782,9 (mm) 14,2 kg 18,2 kg 19,6 kg 23,6 kg ✎✎Design e specifiche sono soggetti a modifiche senza preavviso. ✎✎Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta al prodotto. ✎✎Il consumo di corrente tipico viene misurato secondo lo standard IEC 62087 Ed. 2 ¦¦ Raccomandazioni - Solo UE

• Con la presente, Samsung Electronics dichiara che questo TV PDP è conforme ai requisiti essenziali e alle altre clausole pertinenti indicate nella Direttiva 1999/5/CE.
• La Dichiarazione di conformità ufficiale è reperibile all’indirizzo http://www.samsung.com, accendendo alla pagina Supporto > Certificati CE, e immettendo i dati richiesti per l’identificazione del prodotto.
• L’uso di questa apparecchiatura è consentito in tutti i paesi europei. Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Italiano - 14 [PE490-ZGZT]BN68-03984D.indb 14 2012-01-15 6:08:46 Formati video supportati Estensione file Contenitore Codec Video Risoluzione Frame rate (fps) Bit rate (Mbps) Codec audio

MPEG1 Risoluzione migliore: 1024 x 768 a 60 Hz Modalità IBM MAC VESA DMT Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (O/V) 640 x 350

Italiano - 15 [PE490-ZGZT]BN68-03984D.indb 15 2012-01-15 6:08:47 Altre informazioni Schema blocco ✎✎Potrebbe differire in base al modello. AV In

Questa pagina è stata lasciata intenzionalmente bianca. [PE490-ZGZT]BN68-03984D.indb 17 2012-01-15 6:08:47
