PS43E490B1W - Fernseher SAMSUNG - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG PS43E490B1W SAMSUNG

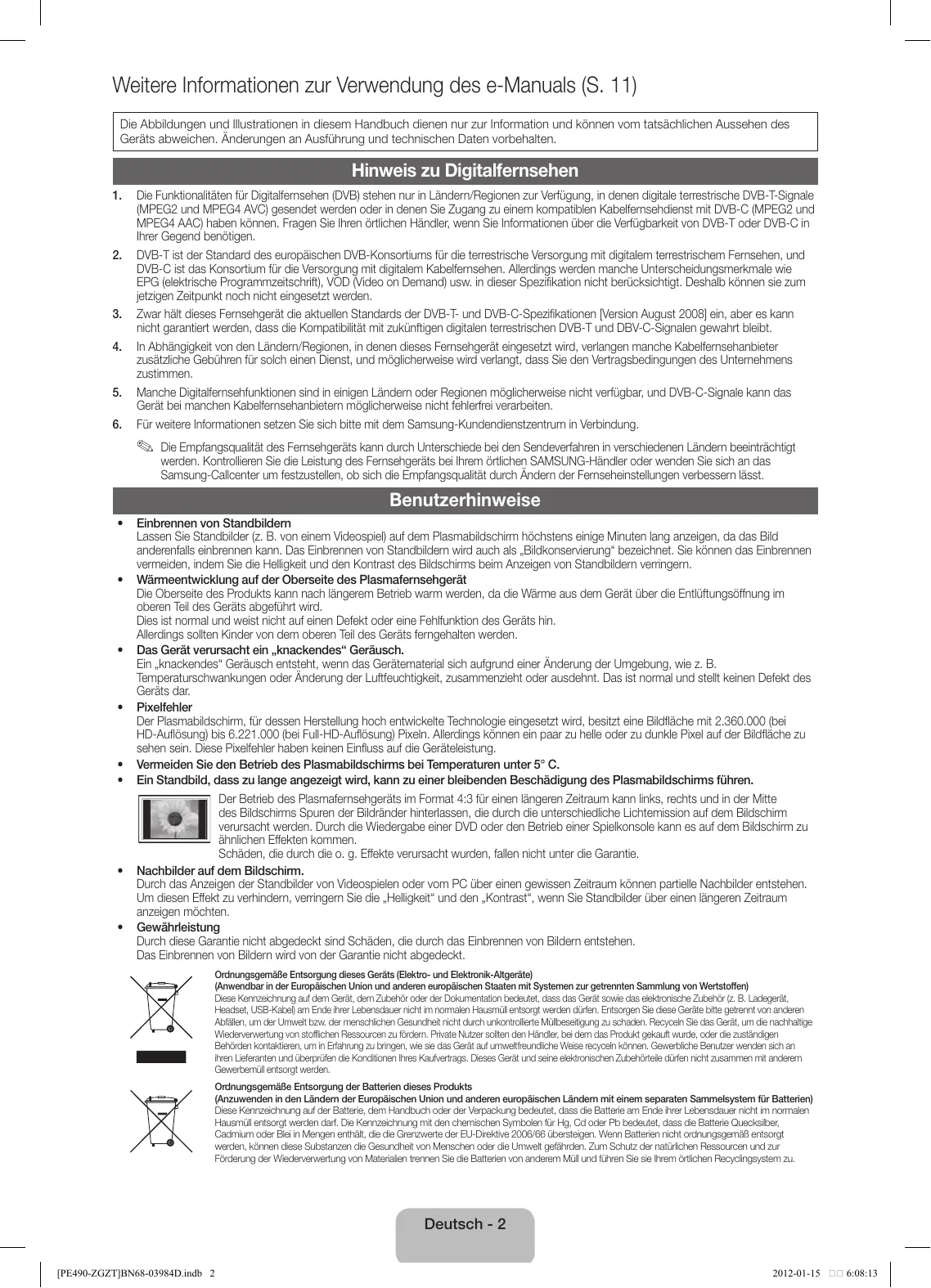

English - 15 [PE490-ZGZT]BN68-03984D.indb 15 2012-01-15 6:08:12 Weitere Informationen zur Verwendung des e-Manuals (S. 11) Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Hinweis zu Digitalfernsehen

Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung. ✎✎ Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt. Benutzerhinweise

Einbrennen von Standbildern Lassen Sie Standbilder (z. B. von einem Videospiel) auf dem Plasmabildschirm höchstens einige Minuten lang anzeigen, da das Bild anderenfalls einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung“ bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern. Wärmeentwicklung auf der Oberseite des Plasmafernsehgerät Die Oberseite des Produkts kann nach längerem Betrieb warm werden, da die Wärme aus dem Gerät über die Entlüftungsöffnung im oberen Teil des Geräts abgeführt wird. Dies ist normal und weist nicht auf einen Defekt oder eine Fehlfunktion des Geräts hin. Allerdings sollten Kinder von dem oberen Teil des Geräts ferngehalten werden. Das Gerät verursacht ein „knackendes“ Geräusch. Ein „knackendes“ Geräusch entsteht, wenn das Gerätematerial sich aufgrund einer Änderung der Umgebung, wie z. B. Temperaturschwankungen oder Änderung der Luftfeuchtigkeit, zusammenzieht oder ausdehnt. Das ist normal und stellt keinen Defekt des Geräts dar. Pixelfehler Der Plasmabildschirm, für dessen Herstellung hoch entwickelte Technologie eingesetzt wird, besitzt eine Bildfläche mit 2.360.000 (bei HD-Auflösung) bis 6.221.000 (bei Full-HD-Auflösung) Pixeln. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. Vermeiden Sie den Betrieb des Plasmabildschirms bei Temperaturen unter 5° C. Ein Standbild, dass zu lange angezeigt wird, kann zu einer bleibenden Beschädigung des Plasmabildschirms führen. Der Betrieb des Plasmafernsehgeräts im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Bildschirms Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Bildschirm verursacht werden. Durch die Wiedergabe einer DVD oder den Betrieb einer Spielkonsole kann es auf dem Bildschirm zu ähnlichen Effekten kommen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie. Nachbilder auf dem Bildschirm. Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum können partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie die „Helligkeit“ und den „Kontrast“, wenn Sie Standbilder über einen längeren Zeitraum anzeigen möchten. Gewährleistung Durch diese Garantie nicht abgedeckt sind Schäden, die durch das Einbrennen von Bildern entstehen. Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt. Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronik-Altgeräte) (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Ordnungsgemäße Entsorgung der Batterien dieses Produkts (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien) Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Die Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthält, die die Grenzwerte der EU-Direktive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu. Deutsch - 2 [PE490-ZGZT]BN68-03984D.indb 2 2012-01-15 6:08:13 Liste der Funktionen Diese faszinierende neue Funktion ermöglicht die Anzeige von 3D-Inhalten aus Sendungen oder 3D-BD-Playern. AllShare Play

• AllShare Play verbindet Ihr Fernsehgerät und Ihre Samsung-Mobiltelefone bzw. -Geräte über ein Netzwerk miteinander.
• Hiermit können Sie Musikdateien, Bilder und Filme abspielen, die auf einem USB-Gerät gespeichert sind. e-Manual
• Lesen des ganzen Handbuch auf dem Bildschirm. (S. 11) Zubehör ✎✎Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. ✎✎Die Farbe und die Form der Teile können sich je nach Modell unterscheiden. ✎✎Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.

Fernbedienung und 2 Batterien (Typ AAA)

Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)

3D-Brille Ferritkern (3 Stk.) Ferritkern (1 Stk.) PS43E490 Ferritkern (2 Stk.) PS51E490 ✎✎Ferritkern für Netzkabel: Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel (siehe Abbildung). xx A Höchstabstand zwischen dem Ferritkern und dem anderen Ende des Kabels, das in das Fernsehgerät eingesteckt wird: 3/4 Zoll xx B Maximaler Abstand zwischen dem Ferritkern und dem anderen Ende des Kabels, das in die Steckdose eingesteckt wird: 3/4 Zoll

Netzkabel ✎✎Ferritkern: Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel (siehe Abbildung). xx Verwenden Sie ein CAT5-Kabel (* STP-Kabel) für den Anschluss. *STP: Abgeschirmtes Kabel mit verdrillten Leiterpaaren Antennenkabel / LAN-Kabel (gesondert erhältlich) ✎✎Verwaltungskosten werden abgerechnet, wenn: (a) auf Ihren Wunsch ein Techniker gerufen wird und kein Defekt des Geräts vorliegt (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben). (b) Sie das Gerät in eine Reparaturwerkstatt bringen und kein Defekt des Geräts vorliegt (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben). ✎✎Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden. Deutsch - 3 [PE490-ZGZT]BN68-03984D.indb 3 2012-01-15 6:08:13 TV-Steuerknopf Der TV-Controller verfügt über einen Knopf, den Sie in alle Richtungen bewegen können, und der die Navigation auch ohne Fernbedienung ermöglicht. Funktionsmenü Ab (Vorn) ✎✎Manche Funktionen, für die Sie eine PIN eingeben müssen, stehen möglicherweise nicht zur Verfügung. ✎✎Form und Farbe des Geräts können sich je nach Rechts Links Zurück Modell unterscheiden. ✎✎Wenn Sie den Steuerknopf länger als 1 Sekunde gedrückt halten, wird das Menü geschlossen. ✎✎Achten Sie beim Auswählen der Funktion durch Bewegen des Controllers nach oben/unten/links/ rechts darauf, dass Sie den Controller nicht nach unten drücken. Wenn Sie ihn zuerst nach unten drücken, können Sie ihn nicht mehr nach oben/ unten/link/rechts bewegen. Auf (Hinten) TV-Steuerknopf Fernbedienungssensor Einschalten Wenn sich das Fernsehgerät im Standbymodus befindet, können Sie es durch Drücken des Steuerknopfes einschalten. Einstellen der Lautstärke Wenn das Fernsehgerät eingeschaltet ist, können Sie die Lautstärke durch Bewegen des Steuerknopfes nach links oder rechts einstellen. Auswählen eines Senders Wenn das Fernsehgerät eingeschaltet ist, können Sie einen Sender durch Bewegen des Steuerknopfes nach oben oder unten auswählen. Verwenden des Funktionsmenüs Zum Anzeigen des Funktionsmenüs drücken Sie bei eingeschaltetem Fernsehgerät den Steuerknopf. Beim nochmaligem Drücken wird das Fenster des Funktionsmenüs geschlossen. Verwenden des Menüs Zum Auswählen von Menü(m) bewegen Sie innerhalb des Funktionsmenüs den Steuerknopf. Das Bildschirmmenü (OSD) der jeweiligen Funktion Ihres Fernsehgeräts wird angezeigt. Auswählen der Signalquelle Zum Auswählen der Quelle( ) bewegen Sie innerhalb des Funktionsmenüs den Steuerknopf. Die Liste der verfügbaren Quellen wird angezeigt. Auswählen der Startseite Inhalt Zum Auswählen der Startseite Inhalt( ) bewegen Sie innerhalb des Funktionsmenüs den Steuerknopf. Das Fenster Startseite Inhalt wird angezeigt. Ausschalten Zum Ausschalten(P) des Fernsehgeräts bewegen Sie innerhalb des Funktionsmenüs den Steuerknopf. Standby-Modus Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen. Absichern des Aufstellbereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um eine ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. ✎✎Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics. xx Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. ✎✎Das Aussehen kann sich je nach Gerät unterscheiden. ✎✎Gehen Sie beim Anschließen des Fernsehgeräts vorsichtig vor, da einige Teile warm werden können. Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Deutsch - 4 [PE490-ZGZT]BN68-03984D.indb 4 2012-01-15 6:08:14 Fernbedienung ✎✎Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet. Anzeigen und Auswählen der verfügbaren Videosignalquellen. Ein- und Ausschalten des Fernsehgeräts. Hiermit wechseln Sie direkt zu einem Kanal. Alternativ wählen Sie „Videotext ein“, „Doppel“, „Mix“ oder „Aus“. Zurück zum vorherigen Sender. Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten. Wechseln des Senders. Einstellen der Lautstärke. Anzeigen des Bildschirmmenüs. Anzeigen der Startseite Inhalt. Anzeigen der Senderlisten auf dem Bildschirm. Anzeigen des elektronischen Programmführers. CONTENT Hiermit können Sie häufig verwendete Funktionen schnell auswählen. Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten. Anzeigen von Informationen auf dem Bildschirm. Schließen des Menüs. Zurück zum vorherigen Menü. E-MANUAL: Anzeigen des e-Manuals. (S. 11) W: Einstellen des Videos, das mit dem 3D-Signal zur Verfügung gestellt wird. AD/SUBT.: Auswahl von Audio für Sehgeschädigte. (nicht überall verfügbar). / Digitale Untertitel anzeigen

Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Bildschirm. Verwenden Sie diese Tasten innerhalb einer bestimmten Funktion. Einzelheiten entnehmen Sie dem e-Manual. Einlegen von Batterien (Batteriegröße: AAA) ✎✎Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Deutsch - 5 [PE490-ZGZT]BN68-03984D.indb 5 2012-01-15 6:08:15 Startkonfiguration Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinander folgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie die POWERP. Einstell. ist nur dann verfügbar, wenn die Quelle auf TV eingestellt ist.

1. Menüsprache : Auswählen der Menüsprache

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Taste ENTERE. Wählen Sie die gewünschte Sprache des Bildschirmmenüs (OSD) aus.

2. Modusauswahl : Auswählen des Modus Shop-Demo oder Privatgebrauch

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Taste ENTERE. Wählen Sie den Modus Privatgebrauch aus. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt. ✎✎Wenn Sie den TV-Steuerknopf drücken, wird das Fenster des Funktionsmenüs angezeigt. Wählen Sie Menü(m), und halten Sie den Steuerknopf länger als 5 Sekunden gedrückt. Der Modus Shop-Demo ist eingestellt. ✎✎Sie können den Modus Shop-Demo deaktivieren, indem Sie Quelle( Sekunden gedrückt halten. ) auswählen, und den Steuerknopf länger als 5 ✎✎Shop-Demo ist ausschließlich für den Betrieb in Geschäften bestimmt. Wenn Sie diese Option dennoch auswählen, stehen einige Funktionen nicht zur Verfügung. Wählen Sie den Modus Privatgebrauch, wenn Sie zu Hause fernsehen möchten.

3. Netzwerkeinstellungen: Konfigurieren Sie die Netzwerkeinstellungen:

✎✎Wenn Sie Überspr wählen, müssen Sie unter Netzwerkeinstellungen das Netzwerk einrichten. Weitere Informationen finden Sie im e-Manual unter „Herstellen einer Netzwerkverbindung“. 1 Schließen Sie ein LAN-Kabel oder einen Samsung WLAN-Adapter an. Wählen Sie Weiter, und drücken Sie dann die Taste ENTERE. 2 Konfigurieren Sie die Netzwerkeinstellungen entsprechend der von Ihnen gewünschten Verbindungsmethode.

4. Software-Update: Aktualisieren der Software mit der neusten Version

Beim Überprüfen der Softwareversion können Sie die Gerätesoftware mit der neusten Version aktualisieren, indem Sie Akt. jetzt wählen. ✎✎Wählen Sie Akt. später, um die Aktualisierung zu einem späteren Zeitpunkt durchzuführen. Weitere Informationen finden Sie im e-Manual unter „Software-Update“. ✎✎Sie können die Software erst aktualisieren, nachdem Sie die Netzwerkeinstellungen erfolgreich abgeschlossen haben.

5. Land (je nach Land): Auswählen eines Landes

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Taste ENTERE. Wählen Sie das gewünschte Land aus. ✎✎Nachdem Sie im Menü „Land“ das Land eingestellt haben, werden Sie bei manchen Modellen aufgefordert, die PIN-Nummer einzurichten. Deutsch - 6 [PE490-ZGZT]BN68-03984D.indb 6 2012-01-15 6:08:15

6. Autom. Sendersuchlauf (Schritt 1): Wählen Sie aus, wie Sie fernsehen möchten.

Ich verw. ein Antennenk.: Hiermit wird über ein HF-Kabel nach verfügbaren Sendern gesucht. Ich verw. einen Kabel- oder Satellitend.: Sie können auch ohne den automatischen Sendersuchlauf nach Sendern suchen.

7. Autom. Sendersuchlauf (Schritt 2): Auswahl der Suchoptionen

Wählen Sie das gewünschte Sendesignal sowie den Antennentyp aus. Drücken Sie zuerst die Taste ▲/▼/◄/►, und drücken Sie dann die Taste ENTERE. Wenn Sie den Antennentyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Sender → Autom. Sendersuchlauf. ✎✎Zum Unterbrechen des Speichervorgangs drücken Sie zu einem beliebigen Zeitpunkt die Taste ENTERE.

8. Uhr: Einstellen des Uhrmodus

Auto: Hiermit wird die aktuelle Uhrzeit automatisch eingestellt. Manuell: Hiermit können Sie das Datum und die Uhrzeit manuell einstellen.

9. Einstellung abschließen

Drücken Sie die Taste ENTERE. ✎✎Alle vorgenommenen Einstellungen werden angezeigt. So setzen Sie diese Funktion zurück: Sie sollten das Verfahren unter Einstell. (MENU → System) zu Hause erneut durchführen, auch wenn Sie es bereits im Geschäft durchgeführt haben. Wählen Sie System - Einstell. (Startkonfiguration). Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN lautet „0-0-0-0“ (außer Italien). Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. ✎✎Wenn Sie den PIN-Code vergessen haben, drücken Sie im Standbymodus die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ zurückzusetzen (Italien: “1-1-1-1”): POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein). Deutsch - 7 [PE490-ZGZT]BN68-03984D.indb 7 2012-01-15 6:08:15 Anschlüsse AV-Anschluss Komponentenanschluss HDMI, HDMI/DVI-Anschluss BD-Player BD-Player BD-Player / PC VIDEO OUT AUDIO OUT COMPONENT OUT AUDIO OUT AUDIO OUT DVI OUT HDMI OUT

✎✎Unterstützt werden sowohl Komponentenund AV-Verbindungen in einem Anschluss. Seitenverkleidung des Fernsehgeräts HDMI IN 1 (DVI) LAN

AUDIO VIDEO HDMI IN 2 SERVICE ✎✎Die Lage des DIGITAL AUDIO OUT (OPTICAL) Anschlusses kann sich je nach Modell unterscheiden. (5V 0.5A) ANT IN Rückseite des Fernsehgeräts EXT (RGB) VHF/UHF-Antenne Kabel oder USB ✎✎Das Plasmagerät kann Störungen im Amateurfunk- oder Mittelwellenband verursachen. ✎✎Wenn Sie duplexfähige Funkgeräte, tragbare Sprechfunkgeräte oder Amateurfunk- bzw. Mittelwellengeräte in der Nähe des Fernsehgeräts verwenden, kann dies zu Störungen am Fernseher führen. OPTICAL Audio-Anschluss EXT Videorekorder oder DVD Kopfhörer-Anschluss SCART-Anschluss Deutsch - 8 [PE490-ZGZT]BN68-03984D.indb 8 2012-01-15 6:08:16 Anzeigemodi (HDMI/DVI-Eingang) Die optimale Auflösung beträgt 1024 x 768 bei 60Hz. Informationen zur höchsten verfügbaren Auflösung finden Sie auf der Seite mit den technischen Daten. SERVICE SERVICE Anschluss nur für Servicezwecke. ✎✎HINWEIS

Bei Anschluss über ein HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden. Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt. Der PC(D-Sub)-Eingang wird nicht unterstützt. Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt. Die Kopfhörerbuchse unterstützt ausschließlich dreiadrige Klinkenstecker (TRS). Herstellen einer Verbindung mit dem COMMON INTERFACE-Steckplatz (Steckplatz für Ihre PayTV-Karte) Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „CI+“-Karte einsetzen.

• Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.
• Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“oder „CI+“-Karten und Hostkennung sowie anderen Angaben werden nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.
• Wenn das Konfigurieren der Kanalinformationen abgeschlossen ist, wird die Meldung „Udating Completed“ (Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist. Seitenverkleidung des Fernsehgeräts yy Das Bild kann je nach Modell unterschiedlich sein. Ändern der Eingangsquelle Quelle TV / Ext. / HDMI1/DVI / HDMI2 / AV / Component Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD/ Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. ✎✎In der angezeigten Liste der Quelle werden die angeschlossenen Signalquellen hervorgehoben. ✎✎Der PC(D-Sub)-Eingang wird nicht unterstützt. Wenn Sie den PC an das Fernsehgerät anschließen möchten, verwenden Sie dafrü den HDMI1/DVI-Eingang. ✎✎Ext. bleibt immer aktiviert. ✎✎Drücken Sie die Taste TOOLS.

• Name bearb. Sie können für eine externe Eingangsquelle einen beliebigen Namen festlegen. –– Wenn Sie einen PC über ein HDMI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den PC-Modus des Fernsehgeräts aktivieren. –– Wenn Sie einen PC über ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den DVI PC-Modus des Fernsehgeräts aktivieren. –– Wenn Sie ein AV-Gerät über ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den DVI-Geräte-Modus des Fernsehgeräts aktivieren.
• Information Sie können detaillierte Informationen zum angeschlossenen externen Gerät anzeigen. Deutsch - 9 [PE490-ZGZT]BN68-03984D.indb 9 2012-01-15 6:08:17 Netzwerkverbindung Netzwerkverbindung - Drahtlos Sie können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Modem mit Ihrem LAN verbinden. Um die Verbindung drahtlos herzustellen, müssen Sie einen „Samsung WLAN-Adapter“ (WIS09ABGN, WIS09ABGN2, WIS10ABGN - separat erhältlich) in den USB-Anschluss an der Seite des Fernsehgeräts stecken. Siehe folgende Abbildung. (5V 0.5A) LAN-Anschluss an der Wand Seitenverkleidung des Fernsehgeräts Drahtloser IP-Sharer (Drahtloser Router mit DHCPServer) Samsung WLAN-Adapter LAN-Kabel Der WLAN-Adapter von Samsung ist gesondert erhältlich und wird bei ausgewählten Einzelhändlern und E-Commerce-Sites angeboten. Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 a/b/g und n. Samsung empfiehlt, IEEE 802.11 n zu verwenden. Wenn Sie ein Video über die Netzwerkverbindung wiedergeben, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt. Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem, mit dem alle Geräte, die über einen Zugangspunkt oder einen drahtlosen Router (in der Regel ein drahtloser IP-Sharer) auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffsschlüssel) übertragen müssen. Wenn Sie im 802.11n-Modus HIGH PURE THROUGHPUT (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Funkrouter WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht. Netzwerkverbindung – Kabel Je nach der Konfiguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf zwei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese sind im Folgenden abgebildet: Modemanschluss an der Wand Rückseite des Fernsehgeräts Externes Modem (ADSL/VDSL/Kabelfernsehen) Modem-Kabel LAN LAN-Kabel Rückseite des Fernsehgeräts LAN-Anschluss an der Wand LAN LAN-Kabel ✎✎Diese Option wird nicht unterstützt, wenn die Netzwerkgeschwindigkeit kleiner oder gleich 10 Mbit/s ist. ✎✎Verwenden Sie ein CAT5-Kabel (* STP-Kabel) für den Anschluss. *STP: Abgeschirmtes Kabel mit verdrillten Leiterpaaren Deutsch - 10 [PE490-ZGZT]BN68-03984D.indb 10 2012-01-15 6:08:19 So zeigen Sie das e-Manual an E-MANUAL Die Anweisungen zu den Funktionen Ihres Fernsehgeräts finden Sie im e-Manual. Drücken Sie dazu die Taste E-MANUAL auf Ihrer Fernbedienung. Bewegen Sie den Cursor mithilfe der Pfeiltasten, um eine Kategorie und ein Thema auszuwählen, und drücken Sie dann die Taste ENTERE. Die gewünschte e-Manual-Seite wird angezeigt. Sie können auch über das entsprechende Menü darauf zugreifen: OO MENUm → Unterstützung → e-Manual → ENTERE ✎✎Drücken Sie die Taste E-MANUAL, um zum Hauptmenü des e-Manual zurückzukehren. Bildschirmanzeige Aktuell angezeigtes Video, Fernsehprogramm usw. Die Kategorieliste. Drücken Sie die Taste ◄ oder ►, um die gewünschte Kategorie auszuwählen. Grundfunktionen Anzeigen der Untermenüliste. Bewegen Sie den Cursor mithilfe der Pfeiltasten auf Ihrer Fernbedienung. Drücken Sie die Taste ENTERE, um das gewünschte Untermenü auszuwählen. Ändern des voreingestellten Bildmodus Anpassen der Bildeinstellungen Ändern der Bildoptionen Ändern des Tonmodus Anpassen der Toneinstellungen } Index E Eingabe e Beenden Bedientasten } Index: Anzeigen des Index-Fensters. E Eingabe: W ählen Sie eine Kategorie oder ein Untermenü. e Beenden: Schließen des e-Manual. <Anzeigen der Inhalte> a Jetzt test.: A nzeigen des zum Thema passenden Bildschirmmenüs. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manuals zurückzukehren. b Start: Wechseln zum Startfenster des e-Manuals. L Seite: Wechseln zur vorherigen oder zur nächsten Seite. { Zoom: Vergrößern des Fensters. Mit der Taste ▲ / ▼ können Sie durch das vergrößerte Fenster blättern. –– Wählen Sie Zoom, und drücken Sie dann die Taste ENTERE, um das Fenster zu vergrößern. Mit der Taste ▲ oder ▼ können Sie durch das vergrößerte Fenster blättern. Drücken Sie die Taste RETURN, um das Fenster auf die normale Größe zurückzusetzen. So wechseln Sie zwischen den e-Manual-Themen und den entsprechenden Bildschirmmenüs. ✎✎Diese Funktion ist in manchen Menüs nicht verfügbar. ✎✎Wenn das Fernsehgerät an eine externe Eingangsquelle angeschlossen ist, können Sie die Funktion Jetzt test. nicht direkt verwenden. Methode 1

Methode 2 Wenn Sie das entsprechende Menü zu einem Thema im e-Manual ausführen möchten, drücken Sie die rote Taste, um Jetzt test. auszuwählen. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual zurückzukehren.

Drücken Sie die Taste ENTERE, wenn ein Thema angezeigt wird. “Sicher?” wird angezeigt. Wählen Sie Ja, und drücken Sie dann die Taste ENTERE. Das Fenster des Bildschirmmenüs wird angezeigt. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual zurückzukehren. So suchen Sie auf der Indexseite nach einem Thema ✎✎Diese Funktion wird, je nach Sprache, möglicherweise nicht unterstützt.

Wenn Sie nach einem Stichwort suchen möchten, wählen Sie mit der blauen Taste Index. Drücken Sie die Taste ◄ oder ►, um die gewünschte Zeichenfolge auszuwählen. Wählen Sie mit der Taste ▲ oder ▼ das gewünschte Stichwort aus, und drücken Sie dann die Taste ENTERE. Sie können das Fenster der entsprechenden Anweisung im e-Manual anzeigen. ✎✎Drücken Sie die Taste RETURN, um das Index-Fenster zu schließen. Deutsch - 11 [PE490-ZGZT]BN68-03984D.indb 11 2012-01-15 6:08:20 Anbringen der Wandhalterung Befestigen des Fernsehgeräts an der Wand Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Wir raten Ihnen davon ab, dies selbst zu tun. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Spezifikation (VESA) der Wandhalterung Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und zu schweren Verletzungen oder dem Tod führen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor. So verhindern Sie, dass das Fernsehgerät umkippt ✎✎Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich. Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen.

✎✎Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. Dübel. ✎✎Da die benötigten Halterungen, Schrauben und das ✎✎HINWEIS xx Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle. xx Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage erforderlichen Teile. xx Verwenden Sie keine Schrauben, die nicht der VESAStandardspezifikation für Schrauben entsprechen. xx Verwenden Sie keine Schrauben, die länger sind als hier angegeben, da damit innen liegende Bauteile des Fernsehers beschädigt werden können. xx Bei Wandhalterungen, die nicht der VESAStandardspezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein. xx Ziehen Sie die Schrauben nicht zu fest an, weil Sie so möglicherweise das Gerät beschädigen, oder es dadurch herunterfallen und Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen. xx Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. xx Bei der Montage dieses Fernsehgeräts darf eine Neigung von 15 Grad nicht überschritten werden. Zoll VESA-Spezifikation (A * B) 43~51 400 X 400 60~64 600 X 400 Standardschraube Menge

Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand.

Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben. Entfernen Sie die Schrauben in der Mitte der Geräterückseite. Setzen Sie die Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. ✎✎Die Schrauben werden möglicherweise nicht

zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben. Verbinden Sie die Halterungen an der Wand und die Halterungen am Fernsehgerät mit einem festen Band und ziehen Sie das Band dann fest. ✎✎HINWEIS

• Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.
• Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.
• Lösen Sie das Band, ehe Sie den Fernseher bewegen. Kontrollieren Sie, ob alle Befestigungen ordnungsgemäß gesichert sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb. Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Deutsch - 12 [PE490-ZGZT]BN68-03984D.indb 12 2012-01-15 6:08:20 Fehlerbehebung Wenn das Fernsehgerät scheinbar ein Problem aufweist, schlagen Sie zunächst in dieser Liste der möglichen Probleme und Lösungen nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website www.samsung.com und klicken Sie dort auf „Support“ oder wenden Sie sich an ein Samsung-Kundendienstcenter. Probleme

Der Fernseher kann nicht eingeschaltet werden. Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. Drücken Sie die POWER am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät eingeschaltet wird, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten. Kein Bild/Video.

Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten. Stellen Sie die Videoausgänge Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein, dass sie zu den Verbindungen mit dem Fernsehgerät passen. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an. Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind. Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung. Schließen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten.

Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-). Reinigen Sie das Sendefenster der Fernbedienung. Versuchen Sie, die Fernbedienung von 1,5 bis 1,8 Meter Entfernung aus direkt auf das TV-Gerät zu richten.

Die Fernbedienung funktioniert nicht. Die Fernbedienung des Kabel-/Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus oder regelt auch nicht die Lautstärke. Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver. ✎✎Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie die aktuelle Firmware per USB von der Website (www.samsung.com → Support → Download Center) herunterladen. Lizenz Lagerung und Wartung ✎✎Wenn Sie den Aufkleber vom Bildschirm abnehmen, entfernen Sie die Kleberückstände, ehe Sie fernsehen. ✎✎Beim Reinigen können Kratzer auf dem Gehäuse und dem Bildschirm des Produkts entstehen. Wischen Sie das Gehäuse und den Bildschirm vorsichtig mit dem im Lieferumfang enthaltenen Tuch oder einem anderen weichen Tuch ab, um Kratzer zu vermeiden. Sprühen Sie kein Wasser direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen. Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten. Verwenden Sie keine entzündlichen Flüssigkeiten (z. B. Benzol, Verdünner) oder ein Reinigungsmittel. Deutsch - 13 [PE490-ZGZT]BN68-03984D.indb 13 2012-01-15 6:08:21 Technische Daten Anzeigeauflösung 1024 X 768 Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung) TV-System Fernsehnorm/Videosystem Audiosystem HDMI IN bis (50°F bis 10°C 10°C 10°C 40°C 40°C 40°C 50°F 50°F 104°F 104°F 104°F ) 10°C 40°C 50°F 104°F 10°C 40°C 50°F 104°F 10°C 10°C 40°C 40°C 50°F 50°F 104°F 104°F 10% bis 80%, nicht kondensierend -20°C -20°C -20°C 45°C 45°C 45°C -4°F -4°F -4°F 113°F 113°F 113°F -20°C 45°C -4°F 113°F bis (-4°F bis 113°F ) -20°C 45°C -4°F 113°F -20°C -20°C 45°C 45°C -4°F 113°F 5% bis 95%, nicht kondensierend Analog: B/G, D/K, L, I (je nach eingestelltem Land) Digital: DVB-T/DVB-C Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Audio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit. Drehbarer Fuß (Links / Rechts) Modellname Bildschirmgröße -20˚ ~ 20˚ PS43E490 19 22 26 32 40 43 Zoll

Audio (Ausgang) Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Ohne Fuß Mit Fuß PS51E490 Zoll 10W X 2 1011,8 X 56,0 X 622,4 (mm) 1011,8 X 305,0 X 697,7 (mm) 1187,8 X 56,0 X 706,6 (mm) 1187,8 X 305,0 X 782,9 (mm) 14,2 kg 18,2 kg 19,6 kg 23,6 kg ✎✎Änderungen der technischen Daten und des Geräte-Designs vorbehalten. ✎✎Die technischen Daten zur benötigten Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt. ✎✎Der typische Stromverbrauch wird gemäß IEC 62087 Ed.2 gemessen. ¦¦ Empfehlung - Nur EU

• Hiermit erklärt Samsung Electronics, dass dieses Plasmafernsehgerät mit allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 1999/5/EG konform ist.
• Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu Support > Produktsuche, und geben Sie den Modellnamen ein.
• Dieses Gerät kann in allen Ländern in der EU verwendet werden. Deutsch - 14 [PE490-ZGZT]BN68-03984D.indb 14 2012-01-15 6:08:23 Unterstützte Videoformate Dateinamenserweiterung Container Videocodec Auflösung Framerate (f/s) Bitrate (Mbit/s) Audiocodec

MPEG1 Höchste verfügbare Auflösung: 1024 x 768 bei 60 Hz Modus IBM MAC VESA DMT Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität (H/V) 640 x 350
