MANUALE UTENTE PS50A756 SAMSUNG

2008-9-24 15:37:34 Istruzioni per l’uso Ritenzione dell’immagine a video Non visualizzare un’immagine fissa (come ad esempio su un videogioco o collegando un PC a questo PDP) per più di due ore poiché ciò può causare una ritenzione dell’immagine a video. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa. Altitudine Generalmente, lo schermo PDP può operare solo a un’altitudine inferiore a 2000 m. Ad altitudini superiori il display potrebbe non funzionare correttamente. Riscaldamento del pannello superiore del televisore PDP Dopo lunghi periodi di utilizzo, la parte superiore del prodotto potrebbe risultare calda, dato che il calore si disperde attraverso il foro di ventilazione sul pannello superiore dello schermo. Questo fenomeno è del tutto normale e non indica un difetto o un guasto. Tuttavia, è bene impedire ai bambini di toccare la parte superiore del prodotto. Il prodotto emette un suono improvviso e secco. Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. È una reazione normale e non indica un difetto dell’unità . Difetti dei pixel Il televisore PDP utilizza un pannello composto da 1.230.000 (livello SD) a 3.150.000 (livello HD) pixel, la cui produzione richiede una tecnologia estremamente sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Evitare di utilizzare il prodotto a una temperatura inferiore a 5°C(41°F). La visualizzazione prolungata di un’immagine fissa potrebbe causare un danno permanente al pannello PDP. L’uso per un periodo prolungato del formato 4:3 può causare la visualizzazione di tracce di bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi. Questo tipo di danni non è coperto dalla garanzia. Immagine residua. La visualizzazione prolungata di immagini fisse da videogiochi o PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la luminosità e il contrasto mentre si visualizzano le immagini fisse. Garanzia - La garanzia non copre eventuali danni causati dalla ritenzione dell’immagine. - La bruciatura dello schermo non è coperta dalla garanzia. Installazione Se si installa il prodotto in un ambiente con molta polvere, temperature alte o basse, elevata umidità, sostanze chimiche oppure se si prevede di utilizzare il prodotto 24 ore al giorno, come ad esempio negli aeroporti, nelle stazioni ferroviarie, ecc., si raccomanda di contattare un centro di assistenza autorizzato. La mancata osservanza di questa precauzione può causare gravi danni al prodotto. Avvertenza TV Digitale (DVB-T)

LE FUNZIONI RELATIVE AL TV DIGITALE (DVB) SONO DISPONIBILI SOLO NEI PAESI O NELLE AREE DOVE VENGONO TRASMESSI I SEGNALI DEL DIGITALE TERRESTRE DVB-T (MPEG2 E MPEG4 AVC). DVB-T è il consorzio Europeo per lo standard di trasmissione della televisione digitale terrestre. Verificare con il rivenditore locale la disponibilità del servizio DVB-T nella propria zona. Sebbene questo TV rispetti gli attuali standard DVB-T alla data di [Agosto, 2008], la compatibilità con future trasmissioni digitali terrestri non può essere garantita. Alcune funzioni digitali del TV possono non essere disponibili o operare correttamente in alcuni paesi o regioni. Per maggiori informazioni contattare il locale centro assistenza clienti SAMSUNG. Contatta SAMSUNG WORLDWIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. (Vedere retro di copertina per maggiori informazioni.) © 2008 Samsung Electronics Co., Ltd. All rights reserved. Italiano - BN68-01757A-Ita.indb

2008-9-24 15:01:30 Sommario Collegamento e configurazione del televisore

• Impostazione della rete DLNA p. 44

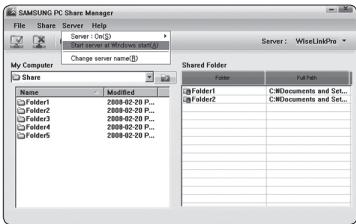

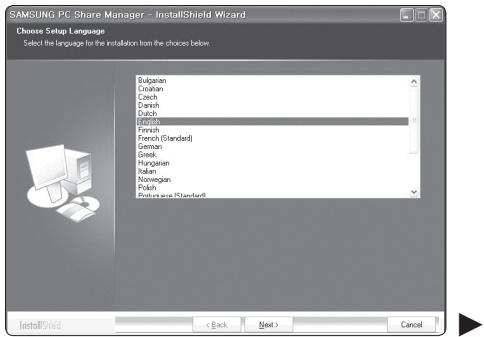

• Installazione dell’applicazione DLNA p. 44
• Uso dell’applicazione DLNA p. 46
• Uso della funzione DLNA Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 p. 49

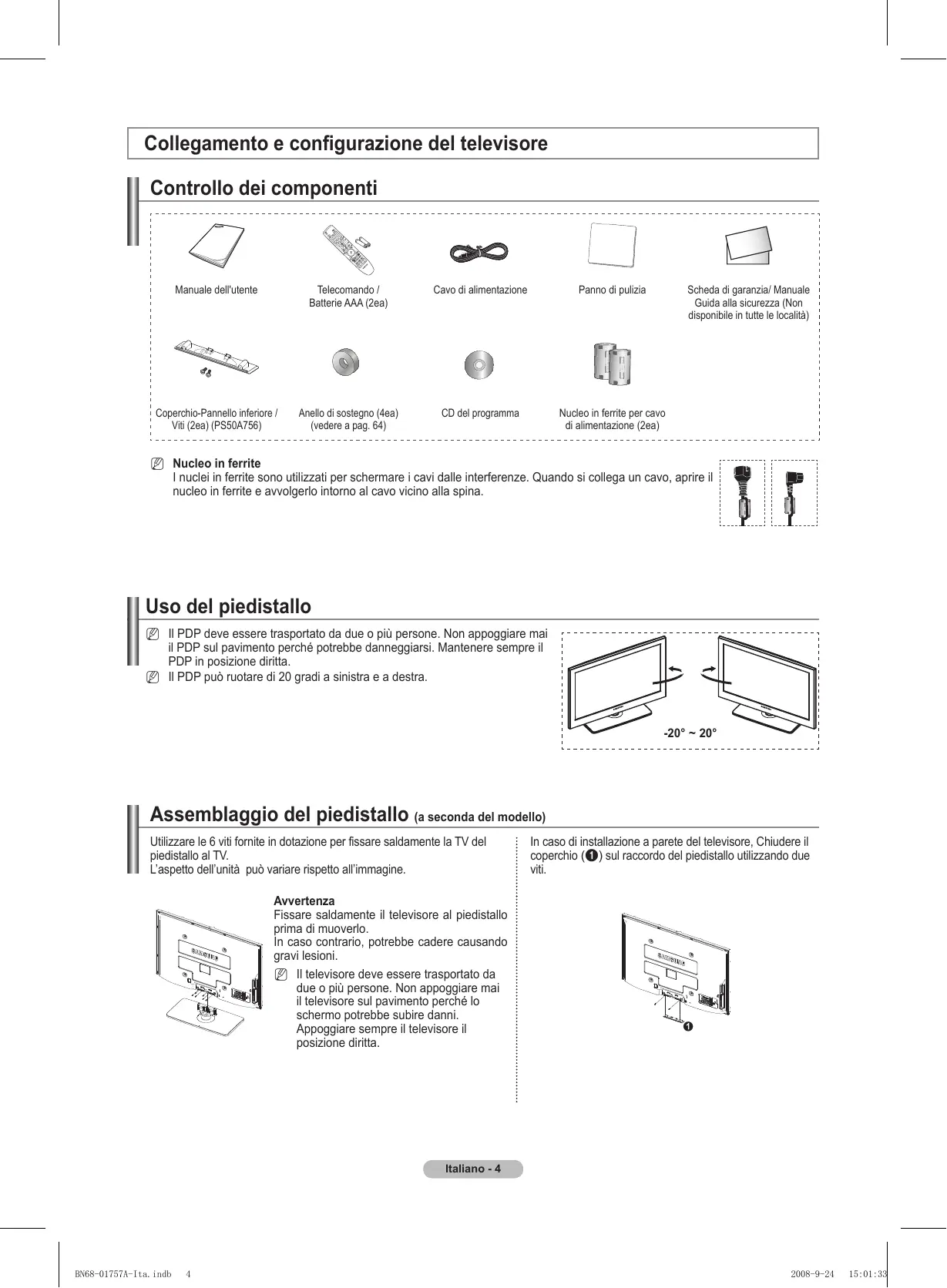

2008-9-24 15:01:30 Collegamento e configurazione del televisore Controllo dei componenti Manuale dell'utente Telecomando / Batterie AAA (2ea) Cavo di alimentazione Panno di pulizia Scheda di garanzia/ Manuale Guida alla sicurezza (Non disponibile in tutte le località) Coperchio-Pannello inferiore / Viti (2ea) (PS50A756) Anello di sostegno (4ea) (vedere a pag. 64) CD del programma Nucleo in ferrite per cavo di alimentazione (2ea) N Nucleo in ferrite I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e avvolgerlo intorno al cavo vicino alla spina. Uso del piedistallo N Il PDP deve essere trasportato da due o più persone. Non appoggiare mai il PDP sul pavimento perché potrebbe danneggiarsi. Mantenere sempre il PDP in posizione diritta. N Il PDP può ruotare di 20 gradi a sinistra e a destra. -20° ~ 20° Assemblaggio del piedistallo (a seconda del modello) Utilizzare le 6 viti fornite in dotazione per fissare saldamente la TV del piedistallo al TV. L’aspetto dell’unità può variare rispetto all’immagine. In caso di installazione a parete del televisore, Chiudere il coperchio (1) sul raccordo del piedistallo utilizzando due viti. Avvertenza Fissare saldamente il televisore al piedistallo prima di muoverlo. In caso contrario, potrebbe cadere causando gravi lesioni. N Il televisore deve essere trasportato da due o più persone. Non appoggiare mai il televisore sul pavimento perché lo schermo potrebbe subire danni. Appoggiare sempre il televisore il posizione diritta. Italiano - BN68-01757A-Ita.indb

2008-9-24 15:01:33 Pannello di controllo N La forma e il colore del prodotto possono variare in base al modello. 1 SOURCE Passa tra tutte le sorgenti di ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB, DLNA). Tasti del pannello frontale Premere ogni tastoper attivare la funzione correlata. 7 ALTOPARLANTE

N Nel menu a video, utilizzare questo tasto così come si usa il tasto ENTER del telecomando.

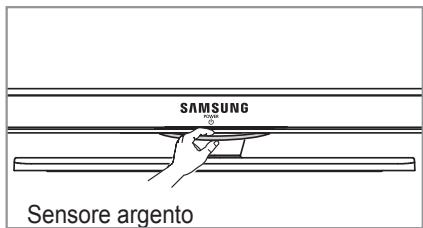

Premere il sensore argento sotto il simbolo ( ) per accendere e spegnere il televisore. 2 MENU Premere per visualizzare il menu a video con le funzioni del televisore. 3 – Premere peraumentare odiminuire il volume. Nel menu a video, utilizzare i pulsanti – + così come si utilizzano i tasti ◄ e ► del telecomando.

C/P. Premere per cambiare canale. Nel menu a video, utilizzare i pulsanti così come si utilizzano i tasti ▲ e ▼ del telecomando. E’ possibile utilizzare il tasto per accendere il televisore senza il telecomando. Sensore argento

5 INDICATORE DI ALIMENTAZIONE

Lampeggia e si spegne quando l’alimentazione è attivata, e si accende in modalità standby.

6 SENSORE DEL TELECOMANDO

Puntare il telecomando in direzione di questo punto sul televisore. Italiano - BN68-01757A-Ita.indb

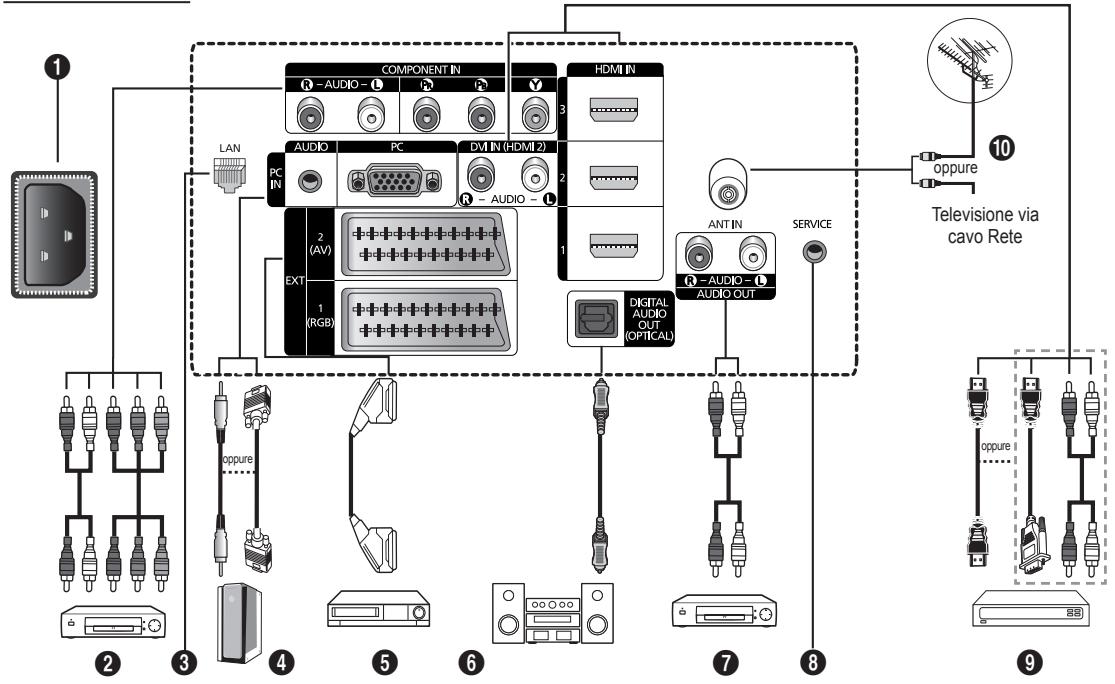

2008-9-24 15:01:34 Pannello dei collegamenti Pannello posteriore

Televisione via cavo Rete oppure oppure

N La forma e il colore del prodotto possono variare in base al modello. N Quando si collega un sistema audio o video al televisore, assicurarsi che tutti gli elementi siano spenti. N Quando si collega un dispositivo esterno, fare corrispondere il colore del terminale di collegamento a quello del cavo. 1 POWER IN Collegare il cavo di alimentazione fornito in dotazione. 2 COMPONENT IN Ingressi (AUDIO L/R) e video (Y/PB/PR) per Component. 3 LAN Inserire un cavo LAN in questa porta per effettuare il collegamento in rete.

Collegare ai jack video e audio del PC. 5 EXT 1, EXT 2 Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video. Specifiche di I/O Video Ingresso Audio (L/R) RGB EXT 1

Connettore Uscita Video + Audio (L/R) Solo l’uscita TV o DTV è disponibile. Uscita da scegliere. 6 DIGITAL AUDIO OUT (OPTICAL) Collegare a un componente audio digitale. 9 HDMI IN 1,2,3 − Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. − Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN2. N Che cosa significa HDMI? - Alto Definition Multimedia interface permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli. - l terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

DVI IN (HDMI 2) AUDIO L/R

Uscite audio DVI per dispositivi esterni. 0 ANT IN Connettore coassiale 75Ω per reti aeree/cavo. Supported modes for HDMI/DVI and Component 7 AUDIO OUT(AUDIO R/L) Collegare i segnali audio RCA provenienti dal televisore a una sorgente esterna, come per esempio un dispositivo audio. HDMI/DVI 50Hz HDMI/DVI 60Hz Component 480i

N La forma e il colore del prodotto possono variare in base al modello. 1 Slot COMMON INTERFACE Inserire la scheda CI (Common Interface, interfaccia comune) nello slot. (vedere pagina 25) − Con alcuni canali, se non si inserisce la Scheda IC appare il messaggio Segnale criptato. − Le informazioni di pairing che contengono un numero telefonico, l’ID della scheda IC, l’ID host e altri dati verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider. − Quando la configurazione delleinformazioni relative al canale è stata completata, viene visualizzato il messaggio Aggiornamento completato, a indicare che l’elenco dei canali è stato aggiornato. N Inserire la scheda IC nella direzione indicata sulla scheda stessa. 2 HDMI IN 4 Collegare al jack HDMI di un dispositivo predisposto per tale uscita.

È possibile collegare le cuffie se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza. N uso prolungato delle cuffie ad alto volume può provocare danni all’udito. 3 WISELINK PRO Collegare un dispositivo di memorizzazione di massa USB per visualizzare file di fotografie (JPEG) e riprodurre file audio (MP3) e filmati. E’ possibile collegarsi alla rete SAMSUNG via wireless. 4 S-VIDEO o VIDEO / AUDIO L/R Ingressi video (S–Video o Video) e audio per dispositivi esterni, come ad esempio una videocamera o un videoregistratore. Italiano - BN68-01757A-Ita.indb

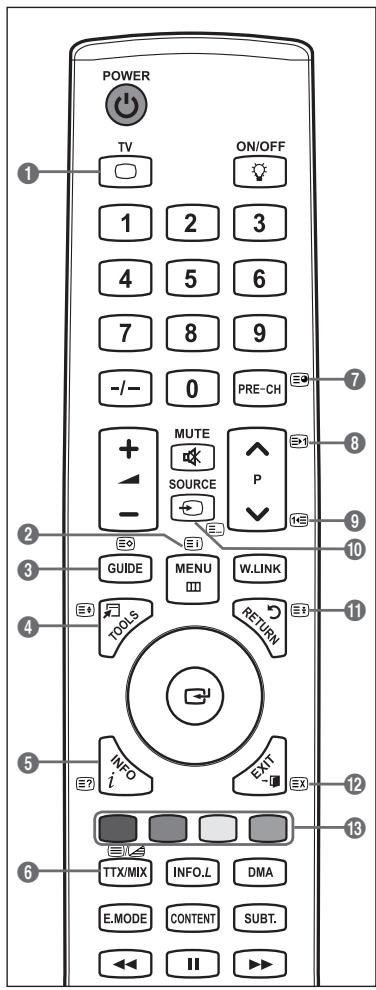

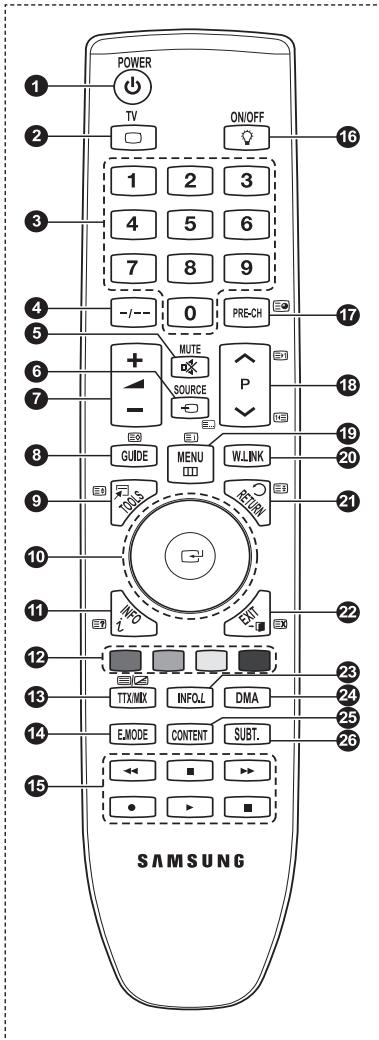

2008-9-24 15:01:40 Telecomando Il telecomando è utilizzabile fino a una distanza di 7 metri dal televisore. N Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. 1 Tasto POWER (accende e spegne il televisore) 2 Seleziona direttamente il televisore 3 Tasti numerici per selezionare direttamente i canali 4 Selezione dei canali a una/due cifre 5 Disattivazione temporanea dell'audio 6 Selezione della sorgente disponibile Aumento del volume Diminuzione del volume 8 Visualizzazione della Guida elettronica ai programmi (EPG) 9 Utile per selezionare rapidamente le funzioni più frequentemente utilizzate. 0 Premere la sezione Su / Giù / Sinistra / Destra della rotella e Enter per selezionare le voci del menu a video e cambiarne i valori. E' possibile navigare in alto e in basso nel menu, cambiare i canali e regolare il volume ruotando la rotella. ! Consente di vedere le informazioni sull'emittente corrente @ Utilizzare questi tasti nell’elenco Canali, WISELINK Pro, ecc. $ Premere per selezionare le opzioni Schermo e Suono per le modalità Sport, Cinema e Giochi. % Premere questo tasto in Channel list, WISELINK Pro e Anynet+. ON/OFF Premere per attivare la retroilluminazione dei tasti sul telecomando. Questa funzione risulta comoda durante la visione notturna dei programmi o quando la stanza in cui si sta guardando il televisore non è illuminata.(L’uso del telecomando con il tasto ON/OFF ( ) impostato su acceso riduce l’ uso della batteria.) & Canale precedente Canale successivo Canale precedente ( Visualizza il menu a video principale ) Questa funzione consente di visualizzare i file di fotografie (JPEG) e riprodurre i file audio (MP3) e i filmati da un dispositivo esterno. a Ritorna al menu precedente b Esce dal menu a video c Premere per usare i servizi informativi quali News, Stock Market e Weather Forecast disponibili sulla rete. d Utilizzarlo quando si connette un dispositivo Samsung DMA (Digital Media Adapter) mediante un’ interfaccia HDMI e passando alla modalità DMA. (Il tasto DMA è opzionale.)Per ulteriori informazioni sulle procedure operative, consultare il Manuale dell ’utente del dispositivo DMA. Questo tasto è disponibile quando Anynet+ (HDMI-CEC) è Acceso (vedere a pag. 54). e Questa funzione permette la visione di Content Library. f Visualizzazione dei sottotitoli digitali Funzioni Teletext 2 Uscita da Teletext (in base al modello) 6 Selezione della modalità Teletext (LIST/FLOF) 8 Memorizzazione Teletext 9 Formato Teletext ! Visualizzazione Teletext @ Selezione argomento Fastext # Schermo Teletext/visualizzazione contemporanea delle informazioni Teletext e della trasmissione normale & Pagina secondaria Teletext

• P agina Teletext successiva

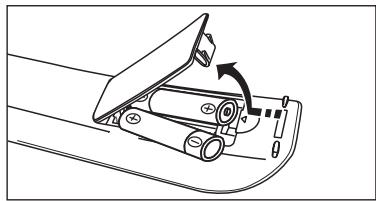

2008-9-24 15:01:41 Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostra la figura.

2. Installare le due batterie AAA.

N Assicurarsi che le indicazioni “+” e “–” sulle batterie corrispondano allo scherma all’interno del vano.

3. Chiudere il coperchio come mostra la figura.

N Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. N L’uso del telecomando con il tasto ON / OFF ( ) impostato su ON riduce l’uso della batteria. N Se il telecomando non funziona! Verificare i seguenti punti:

1. Il televisore è acceso?

2. I poli - e + delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è verificata una interruzione di corrente, o il cavo di alimentazione è

5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento La spina di alimentazione è collegata al pannello posteriore del televisore. Inserire la spina in una presa appropriata.

1. Inserire la spina in una presa appropriata.

N L’indicatore di standby si accende.

2. Premere il pulsante POWERP sull’apparecchio.

N E’ possibile accendere il televisore anche premendo il tasto POWERP o il tasto TV sul telecomando. N All'accensione, l'ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

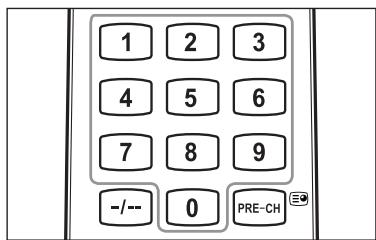

3. Premere i tasti numerici (0~9), il tasto canale successivo/precedente (< / >) sul telecomando o il tasto >C/P.P<

sull’apparecchio. N Quando si accende l’apparecchio per la prima volta, verrà visualizzato un messaggio per la selezione della lingua dei menu.

4. Per spegnere l’apparecchio, premere nuovamente il tasto POWERP.

Attivazione della modalità Standby del televisore La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

Premere il tasto POWERP del telecomando. N Lo schermo si spegne e l'indicatore rosso di standby sull’apparecchio si accende. Per riaccendere il televisore, basta premere nuovamente POWERP, i tasti numerici (0~9), il tasto TV o il tasto canale precedente/successivo (< / >). N Non lasciare il televisore in modalità standby per un periodo di tempo prolungato, ad esempio quando si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna. Italiano - BN68-01757A-Ita.indb

2008-9-24 15:01:41 Visualizzazione dei menu

A dispositivo acceso, premere il tasto MENU. Viene visualizzato il menu principale. Sul lato sinistro del menu compaiono delle icone: Immagine, Suono, Canale, Impostazione, Ingressi e Application (Applicazione). Per selezionare un’icona, premere il tasto ▲ o ▼. Per accedere al sottomenu dell’icona, premere il tasto ENTERE Immagine Premere il tasto EXIT per uscire. N La visualizzazione del menu a schermo viene disattivata dopo circa un minuto. Modalità :Standard Luce cella

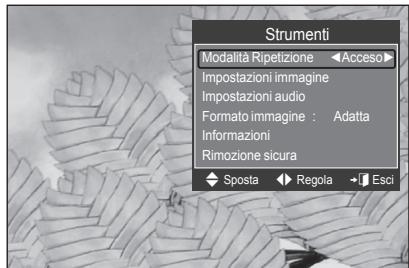

Premere il tasto TOOLS. Verrà visualizzato il menu Strumenti. Premere il tasto ▲ o ▼ per selezionare un menu, quindi premere ENTER. Premere i tasti ▲/▼/◄/►/ENTERE per visualizzare, modificare o utilizzare le voci selezionate.Per una descrizione più dettagliata di ogni funzione, consultare la pagina corrispondente.

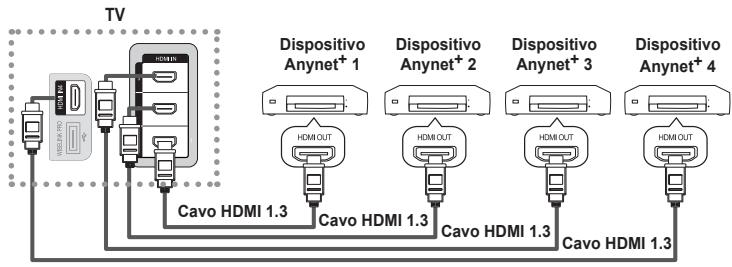

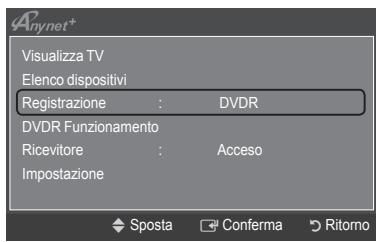

Anynet+(HDMI-CEC), vedere pag. 53 Formato immagine, vedere pag. 17 Modalità immagine , vedere pag. 15 Modalità audio, vedere pag. 21 Timer stand-by, vedere pag. 26 SRS TS XT, vedere pag. 21 Risp. energia, vedere pag. 25 Dual I II, vedere pag. 22 PIP, vedere pag. 19 Regolazione auto, vedere pag. 19 Strumenti Anynet+ (HDMI-CEC) Formato immagine : Automatico Modalità immagine : Standard Modalità audio

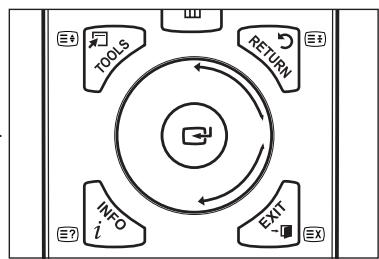

Mono U Sposta E Conferma e Esci Utilizzo della rotella Per scorrere i canali verso numeri alti, ruotare in senso orario quando è visualizzata la schermata Channel Display. Per scorrere i canali verso numeri bassi, ruotare in senso antiorario. Per aumentare il volume, ruotare in senso orario quando è visualizzata la schermata Volume Control. Per diminuire il volume, ruotare in senso antiorario. Per raggiungere un menu inferiore, ruotare in senso orario quando è visualizzata la schermata Menu Display. Per raggiungere un menu superiore, ruotare in senso antiorario. Italiano - 10 BN68-01757A-Ita.indb

2008-9-24 15:01:42 Funzioni Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza.

Premere il tasto POWER del telecomando. Viene visualizzato il messaggio The Plug & Play Menu Language, Store Demo, Channels and Time will be set. The Menu Language, Store Demo, Channels and Time Premere il tasto ENTERE, quindi viene automaticamente selezionato il menu will be set. Select the OSD Language. Premere il tasto ENTERE. Selezionare la lingua desiderata premendo il pulsante ▲ o ▼. Premere il tasto E Conferma ENTERE per confermare la scelta. Premere il tasto ◄ o ►per selezionare Demo Negozio o Uso dom., quindi premere il tasto ENTERE. N Si consiglia di impostare la modalità TV su Uso domestico per ottenere la migliore qualità dell’immagine in un ambiente domestico. N Demo Negozio è intesa solo per un uso commerciale del prodotto. N Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom. (Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi. N In modalità Plug & Play, lo Screen Saver si attiva quando non viene premuto alcun tasto del telecomando per almeno 1 minuto. N Lo Screen Saver si attiva in caso di inattività del sistema per almeno 15 minuti. Premere il tasto ENTERE. Selezionare la lingua desiderata premendo il pulsante ▲ o ▼. Premere il tasto ENTERE per confermare la scelta. Premere il pulsante ▲ o ▼ per selezionare i canali da memorizzare. Premere il tasto ENTERE per selezionare Avvio N Digitale e Analogico: Canali digitali e analogici. Digitale: Canali digitali Analogico: Canali analogici. N La ricerca dei canali inizia e termina in modo automatico. N Premere il tasto ENTERE in qualsiasi momento per interrompere il processo di memorizzazione. N Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio. Premere il tasto ENTERE. Premere il tasto ▲ o ▼ per selezionare Auto, quindi premere il tasto ENTERE. N Selezionando Manuale, comparirà Imposta la data e I'ora correnti. (vedere pagina 26) N Ricevendo un segale digitale, l’orario verrà impostato automaticamente. In caso contrario, vedere pagina 26 per impostare l’orologio. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTERE. Per reimpostare questa funzione...

Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi premere il tasto ENTERE. Premere nuovamente il tasto ENTERE per selezionare Plug & Play. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è ‘0-00-0’. N Per cambiare il PIN, vedere pagina 23. N La funzione Plug & Play è disponibile solo in modalità TV. Impostazione

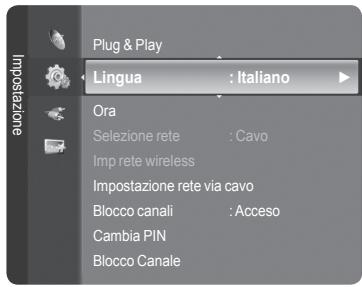

: Italiano Ora Selezione rete : Cavo Imp rete wireless Impostazione rete via cavo Blocco canali : Acceso Cambia PIN Controllo dei canali Memorizzazione dei canali ❑ Nazione Canale digitale: Funzione per la modifica del paese per i canali digitali. N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. Canale Canale analogico: Funzione per la modifica del paese per i canali analogici. Nazione

Memorizzazione auto Memorizzazione manuale Guida Completa Mini Guida Predefinita : Mini Guida Elenco canali Mod. Canale : Canali aggiunti Italiano - 11 BN68-01757A-Ita.indb

2008-9-24 15:01:43 ❑ Memorizzazione auto È possibile effettuare la scansione delle gamme di frequenza disponibili (in base alla nazione). I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati.

• Digitale e Analogico: Canali digitali e analogici.
• Digitale: Canali digitali
• Analogico: Canali analogici. N Scorrere tutti i canali per le stazioni trasmittenti attive e memorizzarle nella memoria del televisore. N Per interrompere la funzione Auto Store, premere il pulsante ENTERE . N Verrà visualizzato il messaggio Interrompere la programmazione automatica?. N Premere il tasto ◄ o ► per selezionare Sì, quindi premere il tasto ENTERE . N Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. ❑ Memorizzazione manuale N Ricerca un canale manualmente e lo memorizza nella memoria TV. N Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. Canale analogico Memorizzazione manuale dei canali digitali.
• Canale: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• Frequenza: Impostare la frequenza utilizzando i tasti numerici.
• Larg. di banda: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9). N Al termine, i canali vengono aggiornati nell’elenco dei canali. Canali analogici Memorizzazione manuale dei canali analogici.
• Programmato (Numero di programma da assegnare a un canale): Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• Sistema colore → Automatico / PAL / SECAM / NTSC4.43: Impostare il colore utilizzando i tasti ▲ o ▼.
• Sistema audio → BG / DK / I / L: Impostare il sistema audio utilizzando i tasti ▲ o ▼.
• Canale (Quando si conosce il numero del canale da memorizzare): Premere il tasto ▲ o ▼ per selezionare C (antenna) o S (cavo). Premere il tasto ►, quindi premere il tasto ▲, ▼ o un numero (0~9) per selezionare il numero desiderato. N E’ anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). N Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.
• Ricerca (Quando non si conosce il numero del canale) Premere il tasto ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.
• Memorizza (Quando si memorizza il canale e il numero di programma corrispondente): Impostare a OK premendo il tasto ENTERE . N Modalità Canale - P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente. - C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. - S (Cavo): E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo. ❑ Guida Completa / Mini Guida Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall’emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili le nuove informazioni. N Per le procedure dettagliate sull’uso di Guida Completa e Mini Guida, vedere le descrizioni a pagina 13. O È anche possibile visualizzare il menu della guida semplicemente premendo il tasto GUIDE. (per configurare la Predefinita, vedere le relative descrizioni). Guida Completa : Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro. Mini Guida: Su ogni riga della Mini Guide del canale corrente sono riportate le informazioni relative a ogni programma partendo dal programma corrente in avanti in ordine di orario. Italiano - 12 BN68-01757A-Ita.indb

2008-9-24 15:01:43 ❑ Predefinita Sintonia fine la Mini Guida o la Guida Completa premendo il tasto GUIDE del telecomando. Canale Mini Guida / Guida Completa: E’ possibile scegliere se visualizzare Informazioni sul segnale LNA : Spento

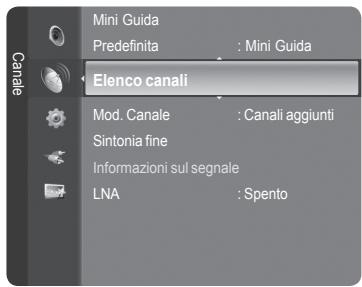

❑ Elenco canali Per le istruzioni dettagliate sull’uso di Elenco canali, vedere le descrizioni a pagina 14~15. ❑ Mod. Canale Premendo il tasto P >/<, si passerà da un canale all’altro dell’elenco dei canali. Canali aggiunti: I canali verranno attivati secondo l’elenco canali memorizzato. Preferiti: I canali verranno attivati secondo l’elenco canali preferiti. ❑ Sintonia fine Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. N I canali sintonizzati manualmente e memorizzati sono evidenziati da un asterisco* alla destra del numero del canale nel relativo riquadro. N Per reimpostare la sintonia, selezionare Reset premendo il pulsante ▲ o ▼ , quindi premere il tasto ENTERE. N E’ possibile sintonizzare manualmente solo i canali analogici del televisore. ❑ Informazioni sul segnale È possibile visualizzare le informazioni sullo stato del segnale. N Se il segnale è debole, viene visualizzato il messaggio segnale debole o assente. N Durate la visione di un canale digitale, è possibile selezionare questa funzione. N Vengono visualizzate informazioni tecniche sullo stato del segnale. - Frequenza / ID servizio / Multiplex / Rete / Livello errore bit / Potenza segnale ❑ LNA → Spento / Acceso Se il televisore si trova in un’area caratterizzata da un segnale debole, la funzione LNA (Low Noise Amplifier) è in grado di migliorare la ricezione (grazie a un preamplificatore low-noise che potenzia il segnale in ingresso). N Durate la visione di un canale analogico, è possibile selezionare questa funzione. Uso di Guida Completa / Mini Guida Guida Compl

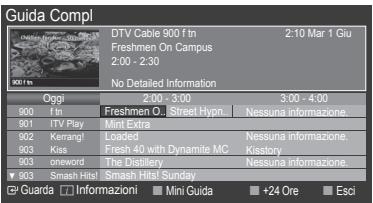

(ENTER) 2:00 2:30 ▼ 5:00 Guarda DTV Cable 900 f tn Freshmen On Campus Street Hypnosis Booze Britain Informazioni Guida Compl Pagina succ. Esci 3:00 - 4:00 Nessuna informazione. Nessuna informazione. Kisstory Nessuna informazione. +24 Ore Esci Selezionare il programma premendo il tasto (▲/▼/◄/►). Se si seleziona il programma successivo, appare l’icona dell’orologio che indica la visione programmata. Premendo nuovamente il tasto ENTER, premere il tasto (▲/▼/◄/►) per selezionare Annulla Programmazioni; la programmazione verrà annullata e l’icona dell’orologio scompare. Per informazioni dettagliate sulla programmazione, consultare la pagina successiva. ROSSO Alterna la Mini Guida e la Guida Completa. VERDE Guida Completa: Per scorrere velocemente indietro (24 ore). Mini Guida: Per visualizzare rapidamente la pagina successiva. GIALLO Guida Completa: Per scorrere velocemente in avanti (24 ore). Mini Guida: Per visualizzare rapidamente la pagina precedente. BLU Per uscire dalla guida. INFO Per ottenere maggiori informazioni. Nelle informazioni dettagliate sono compresi Channel Number, Running Time, Status Bar, Parental Level, Video Quality Information (HD / SD), Sound Modes, Subtitle o Teletext, le lingue dei sottotitoli o del Teletext e una breve descrizione del programma evidenziato. “…” appare quando la descrizione è molto lunga. Italiano - 13 BN68-01757A-Ita.indb

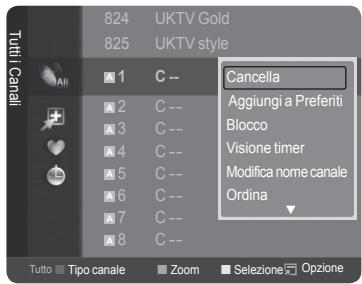

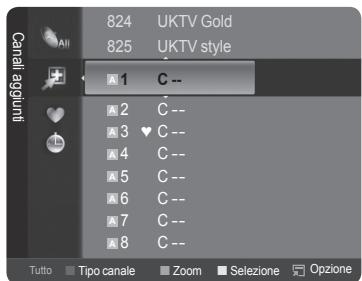

2008-9-24 15:01:44 Gestione dei canali Usando questo menu è possibile aggiungere, cancellare o impostare i canali preferiti e utilizzare la guida dei programmi per le trasmissioni digitali. : Mini Guida Elenco canali Mod. Canale Informazioni sul segnale LNA : Spento

C -A 3 ♥ C -A 4 C -A 5 C -A 6 C -A 7 C -A 8 C -A Tutto N Icone sullo stato del canale Tipo canale Zoom

Canale analogico. Canale impostato come preferito.

Canale selezionato mediante il tasto giallo. Programma attualmente trasmesso.

: Canali aggiunti Sintonia fine Canali aggiunti N Uso dei tasti colorati nell’elenco dei canali - Rosso (Channel Type): Scorre tra TV, Radio, Dati / Altro e Tutti. - Verde (Zoom): Ingrandisce o riduce il numero di un canale. - Giallo (Select): Seleziona più elenchi di canali. - TOOLS (Option): Visualizza il menu Cancella (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocco (o Sblocco), Visione timer, Modifica nome canale, Ordina, Modifica numero canale, Seleziona tutti, Deseleziona tutti o Memorizzazione auto (Il menu Options può essere diverso in base alla situazione). Predefinita Canale N Selezionare un canale in Tutti i Canali, Canali aggiunti, Preferiti o Programmato premendo i tasti ▲ / ▼, quindi il tasto ENTER E. Tutti i Canali: Mostra tutti i canali attualmente disponibili. Canali aggiunti: Mostra tutti i canali aggiunti. Preferiti: Mostra tutti i canali preferiti. Programmato: Mostra tutti i canali prenotati. Mini Guida Selezione Opzione Menu Channel List Option (in All Channels / Added Channels / Favourites) Tutti i Canali N Premere il tasto TOOLS per usare il menu Option. UKTV Gold UKTV style N Gli elementi del menu Option possono differire in base allo stato del canale. Aggiungi / Cancella A 1 C -Cancella Aggiungi a Preferiti E’ possibile eliminare o aggiungere un canale per memorizzare i canali desiderati. A 2 C -Blocco A 3 C -N Tutti i canali eliminati saranno visibili nel menu Tutti i Canali. Visione timer A 4 C -N Se il canale in elenco è evidenziato in grigio, significa che il canale è stato Modifica nome canale A 5 C -eliminato. A 6 Ordina C -▼ A 7 C -N Il menu Aggiungi viene visualizzato solo per i canali eliminati. A 8 -N E’ anche possibile eliminare un canale nel menu Canali aggiunti o Preferiti Tutto Tipo canale Zoom Selezione Opzione allo stesso modo. Aggiungi a Preferiti / Elimina da Preferiti I canali che si guardano più di frequente possono essere impostati come preferiti. N Il simbolo ♥ verrà evidenziato e il canale verrà impostato come Favourite. N Tutti i canali preferiti saranno visibili nel menu Preferiti. Blocco / Sblocco E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su Acceso. (vedere pag. 23) N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è 0-0-0-0. E’ possibile modificare il PIN selezionando Change PIN nel menu. N Verrà visualizzato il simbolo \ e il canale verrà bloccato. Visione timer Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato anche durante la visione di un altro canale contenuto nella Channel List. Per prenotare un programma, impostare prima l’orario corrente. (vedere pagina 26) N E’ possibile prenotare solo i canali memorizzati. N È possibile impostare il canale, il mese, il giorno, l’anno l’ora e i minuti premendo direttamente i tasti numerici del telecomando. N Durante le prenotazione di un programma comparirà il menu Programmato. N Digital Programme Guide e Viewing Reservation Selezionando un canale digitale, e premendo il tasto ►, comparirà la Guida ai programmi. Per prenotare un programma seguire le procedure descritte sopra. Italiano - 14 BN68-01757A-Ita.indb

2008-9-24 15:01:45 Modifica nome canale (solo canali analogici)

Ai canali è possibile attribuire un nome in modo da visualizzarlo durante la visione. N I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati. Modifica nome canale (solo canali digitali) È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando. Ordina Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione è spesso necessaria dopo la memorizzazione automatica dei canali. N Questa funzione è disponibile sono in modalità analogica. Seleziona tutti / Deseleziona tutti

• Seleziona tutti: Seleziona tutti i canali presenti nell’elenco dei canali.
• Deseleziona tutti: E’ possibile deselezionare tutti i canali selezionati nell'elenco canali. N E’ possibile utilizzare contemporaneamente le funzioni Aggiungi / Cancella, Aggiungi a Preferiti / Elimina da Preferiti, o Blocco / Sblocco per più canali. Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. N Il simbolo c compare a sinistra dei canali selezionati. N E’ possibile selezionare Deseleziona tutti solo quando è stato selezionato almeno un canale. Memorizzazione auto N Per ulteriori informazioni sull’impostazione delle opzioni, vedere pag. 11. N Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. Channel List Option Menu (in Programme med ) N Premere il tasto TOOLS per usare il menu Option. Modifica info: Selezionare questa funzione per modificare una prenotazione. Programmato E’ possibile visualizzare, modificare o annullare una prenotazione. Annulla Programmazioni: Selezionare questa funzione per annullare una prenotazione. Informazioni: Selezionare questa funzione per visualizzare una prenotazione. (è anche possibile modificare le informazioni relative alla prenotazione). Seleziona tutti: Selezionare tutti i programmi prenotati. 1 / 1 / 2008 13:59

TV3 Tutto Tipo canale Zoom ModificaM.E info Quincy, Annulla Programmazioni The Equalizzatore Informazioni McMillan & Wife Seleziona tutti M.Spillane’s mike Hammer Selezione Opzione Informazioni Controllo dell’immagine Modifica e reimpostazione delle impostazioni dell’immagine ❑ Modalità luminoso. Standard: Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali. Film: Imposta l’immagine per una visualizzazione confortevole in un ambiente buio. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile anche impostare la modalità dell’immagine selezionando Strumenti → Modalità immagine. Immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze. Dinamica: Imposta l’immagine da visualizzare in alta definizione in un ambiente Modalità : Standard Luce cella

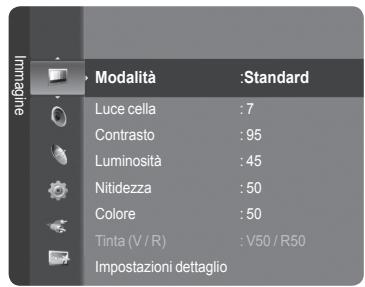

Impostazioni dettaglio ❑ Luce cella / Contrasto / Luminosità / Nitidezza / Colore / Tinta(V/R) Il televisore ha diverse opzioni che consentono di controllare la qualità dell’immagine. Luce cella: Regola la luminosità dei pixel. 10 indica la massima luminosità. Contrasto: Regola il livello di contrasto dell’immagine. Luminosità: Regola il livello di luminosità dell’immagine. Nitidezza: Regola la definizione dei bordi dell’immagine. Colore: Regola la saturazione dei colori dell’immagine. Italiano - 15 BN68-01757A-Ita.indb

2008-9-24 15:01:45 Tinta(V/R): Regola la tonalità delle tinte dell’immagine. N Seleziona per prima una modalità dell’immagine da regolare. Per ogni modalità dell’immagine vengono memorizzati i valori modificati. N Apportando le modifiche a Luce cella, Contrasto, Luminosità, Nitidezza, Colore o Tinta(V/R), il OSD verrà regolato di conseguenza. N In modalità Analog TV, Ext., AV, S-Video del sistema PAL, non è possibile utilizzare la funzione Tinta. N In modalità PC, è possibile modificare solo i parametri Luce cella, Contrasto e Luminosità. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N E’ possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo. ❑ Impostazioni dettaglio Immagine I nuovi TV Samsung permettono di impostare ancora più precisamente la Colore : 50 visualizzazione delle immagini rispetto ai modelli precedenti. Per eseguire le Tinta (V / R) : V50 / R50 impostazioni particolareggiate vedere più avanti. Impostazioni dettaglio N La modalità Impostazioni dettaglio è disponibile in modalità Standard o Film. Opzioni immagine N In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma e Bilan bianco tra le opzioni della voce Impostazioni Reset immagine dettaglio. Regolazione del nero→ Spento / Bassa / Media / Alto Consente di selezionare il livello di nero dello schermo per regolare la profondità dell’immagine. Contrasto Dinamico → Spento / Bassa / Media / Alto Consente di regolare in modo ottimale il livello di contrasto dello schermo. Gamma Consente di regolare l’intensità dei colori primari (rosso, verde, blu). Spazio colore Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

• Auto: Auto Spazio colore regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.
• Nativa: Native Spazio colore offre tonalità di colore ricche e profonde.
• Personaliz: Regola la gamma colore per adattarla alle proprie preferenze. N Personalizzazione di Spazio colore - Colore → Rosso / Verde / Blu / Giallo / Ciano / Magenta - Regola la gamma colore per adattarla alle proprie preferenze. La funzione Colore è disponibile quando l’opzione Spazio colore è impostata su Personaliz. - Rosso / Verde / Blu: Nella funzione Colore, è possibile regolare i valori RGB per i colori selezionati. - Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti. Bilan bianco Consente di regolare la temperatura del colore per ottenere immagini più naturali.
• R-Offset / G-Offset / B-Offset/ R-Gain / G-Gain / B-Gain: Una volta modificato il valore, lo schermo viene automaticamente aggiornato.
• Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco. Incarnato E’ possibile enfatizzare il tono ‘incarnato’ dell’immagine. N Una volta modificato il valore, lo schermo viene automaticamente aggiornato. Migliora imm bordi → Spento / Acceso E’ possibile enfatizzare i contorni degli oggetti dell’immagine. xvYCC → Spento / Acceso Impostando la modalità xvYCC su on, si noterà un miglioramento nei dettagli e nel colore durante la visione di un film da un dispositivo esterno (per es. lettore DVD). N xvYCC è disponibile quando la modalità dell’immagine è impostata a Film, e l’ingresso esterno è impostato a HDMI o Comp. N Se la funzione xvYCC è attiva, la funzione PIP non può essere selezionata.

❑ Opzioni immagine Tinta (V / R) Immagine N In modalità PC, è possibile modificare solo i parametri Toni colore, Dimensione e Sistema prot plasmi tra le opzioni della voce Opzioni immagine. Toni colore→ Freddo2 / Freddo1 / Normale / Caldo1 / Caldo2 È possibile selezionare il tono del colore ottimale per la propria vista. N Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. N Caldo1 o Caldo2 vengono attivate solo quando la modalità dell’immagine è Film. : V50 / R50 Impostazioni dettaglio Opzioni immagine

Reset immagine Italiano - 16 BN68-01757A-Ita.indb

2008-9-24 15:01:45 Dimensione È possibile impostare il formato dell’immagine che più si adatta alle proprie esigenze. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile anche impostare la modalità dell’immagine selezionando Strumenti → Modalità immagine. Automatico: Regola automaticamente la dimensione dell’immagine su un formato 16:9. 16:9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. Solo scansione: Utilizzare questa funzione per visualizzare l’immagine completa con segnali HDMI (720p/1080i/1080p) o Comp. (720p/1080i/1080p). N A seconda del tipo di sorgente di ingresso, le opzioni relative al formato dell’immagine possono variare. N Le voci disponibili variano in base alla modalità selezionata. N In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. N Wide Zoom: Premere il tasto ► per selezionare Posizione, quindi premere il tasto ENTERE. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTERE. N Zoom: Premere il tasto ▲ o ▼ per selezionare Posizione, quindi premere il tasto ENTERE. Premere il pulsante ▲ o ▼ per spostare l’immagine verso l’alto o il basso. Quindi premere il tasto ENTERE. Premere il tasto ► per selezionare Formato, quindi premere il tasto ENTERE. Premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell’immagine in direzione verticale. Quindi premere il tasto ENTERE. N Dopo aver selezionata l’opzione Solo scansione in modalità HDMI (1080i/1080p) o Component (1080i/1080p): Selezionare Posizione premendo il pulsante ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine. N Reset: Premere il tasto ◄ o ► per selezionare Reset, quindi premere il tasto ENTERE . E’ possibile azzerare l’impostazione. N Usando la funzione Solo scansione con un ingresso HDMI 720p, 1 riga verrà tagliata all’inizio, alla fine, a sinistra e a destra come nella funzione di overscan. N Se la modalità PIP è stata impostata a Double ( , ) la dimensione dell’immagine non potrà essere impostata. Mod schermo → 16:9 / Wide Zoom / Zoom / 4:3 Quando si imposta la dimensione dell’immagine a Automatico su un televisore con formato 16:9, è possibile determinare o meno le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente.

• 16:9: Imposta l’immagine sul formato 16:9.
• Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3.
• Zoom: Ingrandisce verticalmente la dimensione dell’immagine sullo schermo.
• 4:3: Imposta il formato normale 4:3. N Questa funzione è disponibile in modalità Automatico. N Questa funzione non è disponibile in modalità PC, Comp. o HDMI. Digital NR → Spento / Bassa / Media / Alto / Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto ghosting sullo schermo. N Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva. DNIe → Spento / Demo / Acceso Questo apparecchio televisivo include la funzione DNIe per offrire un’alta qualità visiva. Attivando questa opzione, è possibile visualizzare l’immagine con la funzione DNIe attivata. Se si imposta la funzione DNIe su Demo, è possibile visualizzare a scopo dimostrativo una immagine normale e una immagine migliorata attraverso la funzione DNIe. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva. N DNIe™ (Digital Natural Image engine) DNIe™ Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell’immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNIe™ si adatta a ogni tipo di segnale. N Questa funzione non è disponibile in modalità Film e Standard. Livello di nero HDMI → Normale / Bassa Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. N Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB).

2008-9-24 15:01:46 Demo a 100Hz reali → Spento/Acceso E’ possibile ottenere una chiara distinzione tra reali 100Hz e 50Hz, specialmente quando si guardano scene in movimento. Perciò, quando si visualizzano scene caratterizzate da movimenti lenti, non è possibile distinguere tra reali 100Hz e 50Hz. Demo 100Hz funziona solo con segnale a 50Hz. Real 100Hz demo è disponibile per dimostrazioni presso il punto vendita con immagini speciali. Movie Plus → Spento/Bassa/Media/Alto/Demo Questa funzione consente di visualizzare più chiaramente il testo e ottenere un incarnato più naturale nelle scene in rapido movimento. N Utilizzare questa funzione quando si guardano film. N Questa funzione non è disponibile in modalità Wide Zoom e Zoom. N Questa funzione non è disponibile quando la modalità PIP è impostata su Acceso. N Non supportato in modalità HDMI 1080p/24Hz, 25Hz, 30Hz. Solo blu → Spento/Acceso Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare le opzioni Colour e Tinta delle apparecchiature video quali lettori DVD, impianti Home Theater, ecc. Questa funzione consente di regolare a livello di segnale le opzioni Colour e Tinta di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l'uso di un ulteriore Blue Filter. N Solo blu è disponibile quando la modalità Immagine è impostata su Film o Standard. Sistema port plasmi Per ridurre il rischio di incorrere nella bruciatura dello schermo, questa unità è equipaggiata con una tecnologia che previene questo fenomeno. Questa tecnologia permette di programmare lo spostamento delle immagini su e giù (linee verticali) e lateralmente (punti orizzontali). L'impostazione dell'Ora consente di programmare i minuti di intervallo tra uno spostamento e l'altro delle immagini.

• Spostam pixel: Utilizzando questa funzione, è possibile ridurre al minimo la formazione di immagini residue sullo schermo spostando i pixel sul PDP ogni minuto in direzione orizzontale o verticale.

Impostare Spostam pixel su On premendo il tasto ▲ o ▼, quindi premere il tasto ENTER. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER. Le opzioni disponibili sono: Punti Orizzontali, Linee Verticali, Ora. Condizione ottimale per uno spostamento dei pixel;

2 min N Il valore Pixel Shift può differire in base alla dimensione del monitor (pollici) e alla modalità. N Questa funzione non è disponibile in modalità Solo scansione.

• Schermo Bianco: Questa funzione consente di rimuovere le immagini persistenti sullo schermo cambiando il colore dei pixel in bianco. Usare questa funzione in presenza di immagini o simboli residui sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagine fissa.
• Scorrimento: Questa funzione consente di rimuovere le immagini residue sullo schermo spostando tutti i pixel sul PDP in base a una sequenza Usare questa funzione in presenza di immagini o simboli persistenti sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagine fissa.
• Grigio laterale: Quando si utilizza il formato 4:3, è possibile evitare il rischio di danni allo schermo regolando il bilanciamento del bianco sull'estremità destra e sinistra. − Scuro: Con il formato 4:3, oscura i lati destro e sinistro. − Chiaro: Con il formato 4:3, schiarisce i lati destro e sinistro. ❑ Reset immagine → Azzera modalità immagine / Cancella Ripristina tutte le impostazione delle immagini ai valori predefiniti. N Seleziona una modalità dell’immagine da regolare. Viene eseguita la funzione Reset per ogni modalità dell’immagine. Italiano - 18 BN68-01757A-Ita.indb

2008-9-24 15:01:46 Visione di Picture-in-Picture N L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke. T Premere il tasto TOOLS per visualizzare il menu Strumenti. Selezionando Strumenti → PIP è possibile anche regolare le impostazioni relative alla funzione PIP. Impostazione Questa funzione consente di visualizzare un’immagine secondaria all’interno dell’immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l’immagine di un programma o di una sorgente video esterna mentre si guarda l’immagine principale. Entertainment : Spento Risp. energia : Spento PIP Interfaccia comune ❑ PIP → Spento / Acceso PIP La funzione PIP può essere attivata e disattivata. Immagine principale Comp. HDMI 1, HDMI / DVI 2, HDMI 3, HDMI 4

Aggiornamento software Immagine secondaria TV, Est.1, Est.2, AV PIP : Acceso Sorgente : TV Formato

Canale : ATV 11 Sorgente L Sposta E Conferma R Ritorno È possibile selezionare la sorgente dell’immagine secondaria. Formato →

Consente di selezionare il formato dell’immagine secondaria. N Se l’immagine principale è in modalità HDMI, l’opzione Formato non è disponibile. Posizione →

Utilizzata per selezionare la posizione dell’immagine secondaria. N In modalità Double ( , ), la voce Posizione non può essere selezionata. Canale È possibile selezionare un canale per l’immagine secondaria solo quando l’opzione Sorgente è impostata su TV. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' possibile anche impostare la modalità dell'immagine selezionando Strumenti → PIP Configurazione del televisore con il PC N Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC. La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Coarse e Position vengono regolati automaticamente. N Questa funzione non è disponibile in modalità DVI-HDMI. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile anche impostare la funzione Auto Adjustments selezionando Strumenti → Regolazione auto. Immagine ❑ Regolazione auto Luminosità : 45 Nitidezza : 50 Regolazione auto

Schermo Impostazioni dettaglio Opzioni immagine Resetimmagine ❑ Schermo Grossa / Fine: Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile (Grossa) e eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. PC Posizione: Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◄ o ► per regolare la posizione orizzontale. Reset immagine: È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica. Italiano - 19 BN68-01757A-Ita.indb

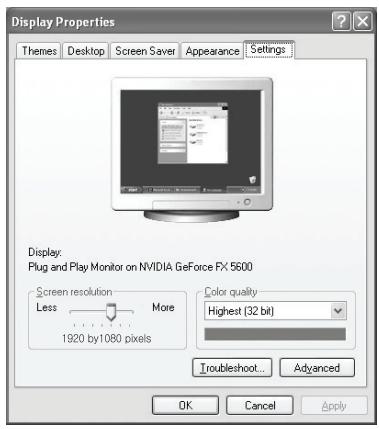

2008-9-24 15:01:46 Schermo del PC Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi (in caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung).

Fare clic sul ‘Control Panel’ nel menu Start di Windows. Quando appare la finestra del pannello di controllo, fare clic su ‘Appearance e Themes’, Verrà visualizzata una finestra di dialogo. Quando appare la finestra del pannello di controllo, fare clic su ‘Display’, Verrà visualizzata una finestra di dialogo. Fare clic sulla scheda ‘Settings’, nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) Ottimale: 1920 x 1080 pixel Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è ‘60’ o ‘60 Hz’. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. Ingresso D-Sub Modalità Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (O/V) IBM 640 x 350 720 x 400

Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (O/V) 640 x 480 800 x 600 1024 x 768 1280 x 1024 1360 x 768 1600 x 1200 1920 x 1080RB

Ingresso HDMI/DVI Modalità VESA CEA

In caso di uso di u cavo di connessione HDMI / DVI è necessario usare la presa HDMI IN 2. La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separate e Composite sono supportate. Il formato SOG non è supportato. Se il cavo VGA è di scarsa qualità o è troppo lungo, in alta risoluzione (1920x1080) le immagini possono risultare disturbate. Italiano - 20 BN68-01757A-Ita.indb

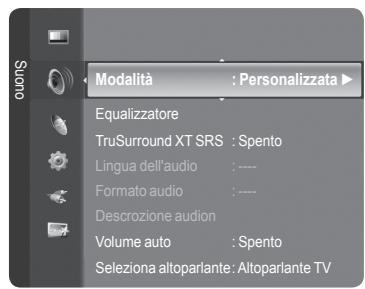

2008-9-24 15:01:47 Controllo dell’audio Modifica dello standard audio ❑ Modalità → Standard / Musica / Film / Dialoghi / Personaliz Suono È possibile selezionare il tipo di effetto audio da utilizzare durante la visione di una trasmissione. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile anche impostare la modalità dell’immagine selezionando Strumenti → Modalità audio. Modalità : Personalizzata ► Equalizzatore TruSurround XT SRS : Spento Lingua dell'audio

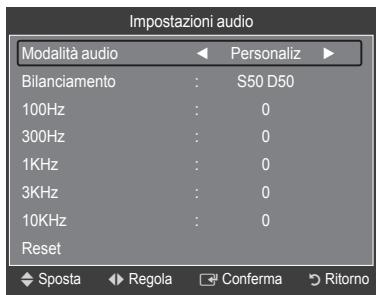

Descrozione audion ❑ Equalizzatore Volume auto : Spento Le impostazioni audio possono essere regolate in base alle proprie preferenze Seleziona altoparlante : Altoparlante TV personali. Modalità: E’ possibile selezionare una modalità audio per soddisfare le proprie preferenze. Bilanciamento: Controlla il bilanciamento degli altoparlanti sinistro e destro. 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandwidth Adjustment): Per regolare il livello delle diverse frequenze di larghezza di banda. Reset: Ripristina le impostazione predefinite dell’equalizzatore.

❑ TruSurround XT SRS → Spento / Acceso TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5.1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile impostare la funzione TruSurround XT SRS selezionando Strumenti → SRS TS XT. TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è utilizzata su licenza di SRS Labs, Inc. ❑ Lingua dell'audio È possibile modificare la lingua predefinita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. N E’ possibile selezionare solo una delle lingue trasmesse. ❑ Formato audio → MPEG / Dolby Digital Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione TV Speaker. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. N E’ possibile selezionare solo una delle lingue trasmesse. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. ❑ Descrozione audion Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall’emittente. Gli utenti possono attivare o disattivare la funzione Audio Description selezionando On o Off e regolarne il volume. Descrozione audion → Spento / Acceso: Attiva e disattiva la funzione Audio Description. Volume: E’ possibile regolare il volume della funzione Audio Description. N Volume è attivo quando la funzione Descrozione audion è impostata su Acceso. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. Italiano - 21 BN68-01757A-Ita.indb

2008-9-24 15:01:47 ❑ Volume auto → Spento / Acceso Seleziona altoparlante : Altoparlante TV Selezione audio Suono Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso. : Principale Reset impostazioni audio

❑ Seleziona altoparlante → Altoparlante ester / Altoparlante TV Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno. N I tasti – +, MUTE non sono disponibili quando TV Speaker è impostato su Spento. N Selezionando External Speaker nel menu Select Speaker, le impostazioni dell’audio saranno limitate. Altoparlante TV Altoparlante ester Nessun segnale video Altoparlanti interni del TV TV / Est. / AV / S-Video / Comp. / PC / HDMI Uscita altoparlanti Mute Mute Audio Out (Optical, L / R Out) a sistema audio TV / Est. / AV / S-Video / Comp. / PC / HDMI Uscita audio Uscita audio Mute ❑ Selezione audio Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria (PIP). Principale: Consente di ascoltare l’audio dell’immagine principale. Secondario: Consente di ascoltare l’audio dell’immagine secondaria. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare l’audio della immagine secondaria selezionando Strumenti → PIP → Selezione audio. ❑ Reset impostazioni audio Azzera tutto / Azz mod audio/ Cancella: E’ possibile ripristinare le impostazioni audio ai valori di fabbrica. Selezione della modalità audio E’ possibile impostare la modalità audio nel menu Strumenti. Quando si imposta la modalità Dual I II, la modalità audio corrente viene visualizzata sullo schermo. NICAM Stereo Tipo di trasmissione Indicazioni a video Trasmissione normale (Standard audio) Mono (Uso normale)

Stereo Formato immagine : Normale + NICAM Mono NICAM Mono (Normale) NICAM-Stereo NICAM Stereo Mono (Normale) NICAM Dual-I/II NICAM Dual-1 Trasmissione normale (Standard audio) NICAM Dual-2 Strumenti Anynet+ (HDMI-CEC) Automatico Modalità immagine : Standard Modalità audio

U Sposta Mono L Regola

e Esci Mono (Normale) Mono (Uso normale) Bilingue o DUAL-I/II Dual I Dual II Stereo Stereo Mono (Mono forzato) N Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. N Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono. N Questa funzione è disponibile solo in modalità TV. Italiano - 22 BN68-01757A-Ita.indb

2008-9-24 15:01:48 Descrizione delle funzioni Configurazione del menu Setup ❑ Lingua E’ possibile impostare la lingua dei menu. Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a loro, annullando il video e azzerando l’audio. N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è 0-0-0-0. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. N E’ possibile bloccare alcuni canali nell’elenco dei canali. (vedere pagina 14). N Blocco canali è disponibile solo in modalità TV. Impostazione ❑ Blocco canali → Spento / Acceso Plug & Play Lingua : Italiano

Ora Selezione rete : Cavo Imp rete wireless Impostazione rete via cavo Blocco canali : Acceso Cambia PIN Blocco Canale ❑ Cambia PIN E’ possibile modificare il numero di ID necessario per impostare il TV. N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è 0-0-0-0. N Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito 0-0-0-0 : POWER (Spento), MUTE, 8, 2, 4, POWER (Acceso). ❑ Blocco Canale→ Grado Blocco Canale Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall’utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi inadatti a loro. - Nella schermata Grado Blocco Canale, configurare la classificazione dei programmi. N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è 0-0-0-0. E’ possibile modificare il PIN selezionando Immetti PIN nel menu. N Una volta impostata la classificazione dei programmi, verrà visualizzato il simbolo \. N Cons tutto: Premere per sbloccare tutte le classificazioni dei canali TV. Bloc tutto: Premere per bloccare tutte le classificazioni dei canali TV. ❑ Sottotitolo

È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità Subtitle. L’opzione di menu Normale rappresenta il sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi. Sottotitolo → Acceso / Spento: Attiva e disattiva i sottotitoli. Modalità → Normale / Non udenti: Imposta la modalità dei sottotitoli. Lingua del Sottotitolo: Imposta la lingua dei sottotitoli. Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale, anche se è selezionata la modalità Non udenti. L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata. È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando. ❑ Lingua Teletext E’ possibile impostare la lingua del Teletext. N L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata. Italiano - 23 BN68-01757A-Ita.indb

2008-9-24 15:01:48 ❑ Preferenza Lingua principale audio / Lingua secondaria audio / Lingua princip sottotitoli / Lingua second sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale. Modificando l’impostazione della lingua, le opzioni Subtitle Language, Audio Language, Teletext Language del menu Language vengono automaticamente impostate sulla lingua selezionata. Le opzioni Subtitle Language, Audio Language, e Teletext Language del menu Language mostrano l’elenco delle lingue supportate dal canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Primary Subtitle Language, Primary Audio Language o Primary Teletext Language del menu Preference. ❑ Testo digitale → Attiva / Disattiva Lingua Teletext Impostazione Se il programma è trasmesso con testo digitale, questa funzione è attivata. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Uno standard internazionale per i sistemi di codifica dei dati multimediali e ipermediali. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazioni, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (VideoOn-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenze, librerie digitali e videogiochi di rete.

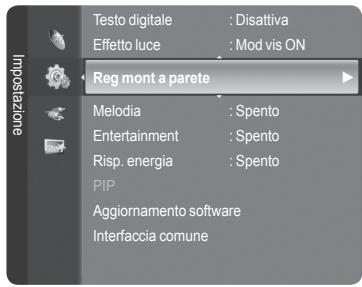

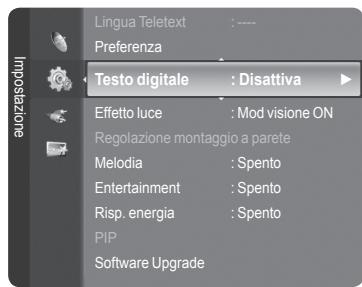

Preferenza Testo digitale : Disattiva Effetto luce : Mod visione ON

Consente di attivare/disattivare il LED blu sul pannello frontale del televisore. Utilizzare questa opzione per risparmiare energia oppure se il LED infastidisce gli occhi. Spento: Il LED blu è sempre spento. Mod StdBy ON: Il LED blu si illumina in modalità Standby e si spegne quando il televisore è acceso. Mod vis ON: Il LED blu si attiva durante la visione di un programma e si spegne quando il televisore è spento. Sempre: Il LED blu è sempre acceso. N Impostare Light Effect su Off per ridurre il consumo di energia. ❑ Melodia Spento / Bassa / Media / Alto Consente di regolare l’effetto audio associato all’accensione/spegnimento del televisore. N La modalità Melody non funziona - Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE. - Se il televisore non emette alcun suono significa che è stato premuto il tasto – (Volume). - Se il televisore è stato spento mediante la funzione Timer stand-by. ❑ Entertainment

La modalità Entertainment consente di selezionare la qualità video e audio ottimale per la visualizzazione di eventi sportivi, film e giochi. Spento: Disattiva la funzione Entertainment. Sport: Offre la qualità video e audio ottimale per la visualizzazione di eventi sportivi. Cinema: Offre la qualità video e audio ottimale per la visualizzazione di film. Le immagini sono più dettagliate e l’audio è ancora più potente. Giochi: Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelera la velocità di gioco durante l’uso di una console esterna collegata al televisore. Impostando una qualsiasi delle tre modalità Entertainment su On, le impostazioni verranno bloccate e non sarà possibile modificarle. Inoltre le modalità di impostazione Picture e Sound non saranno disponibili. Per regolare le modalità Picture e Sound, la modalità Entertainment deve essere impostata su off. Premere ripetutamente il tasto E.MODE sul telecomando per modificare le impostazioni della modalità Entertainment. La modalità Entertainment non è attiva in modalità PC. Premere ripetutamente il tasto E.MODE sul telecomando per modificare le impostazioni della modalità Entertainment. Italiano - 24 BN68-01757A-Ita.indb

Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del televisore, impostare l’opzione della modalità Risp. energia su Alto in modo da ridurre l’affaticamento degli occhi oltre al consumo energetico. Spento: Disattiva la funzione di risparmio energetico. Bassa: Imposta il televisore nella modalità a basso risparmio energetico. Media: Imposta il televisore nella modalità a medio risparmio energetico. Alto: Imposta il televisore nella modalità ad alto risparmio energetico. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare l’opzione Energy Saving selezionando Strumenti → Risp. energia. ❑ Aggiornamento software Gli aggiornamenti del prodotto, contenenti le nuove funzionalità di TV digitale, vengono trasmessi periodicamente tramite il normale segnale televisivo. Il prodotto rileva automaticamente questi segnali e visualizza la finestra di aggiornamento del software. Se desiderato, è possibile avviare da questa finestra l’installazione degli aggiornamenti.

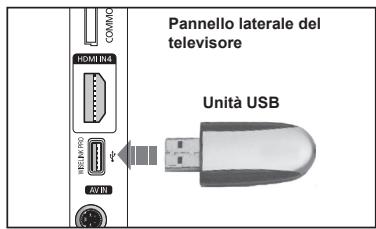

Pannello laterale del televisore Unità USB Tramite USB Inserire un’unità USB contenente l’aggiornamento del firmware nel TV. Fare attenzione a non disattivare l’alimentazione o rimuovere l’unità USB mentre l’aggiornamento è in corso. Al termine dell’aggiornamento del software, il televisore si spegnerà e riaccenderà automaticamente. Verificare la versione del firmware al termine dell’aggiornamento. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento. Tramite canale Aggiorna il software mediante il segnale trasmesso. Aggiornamento mod Standby Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare On premendo il tasto ▲ o ▼ . 45 minuti dopo l’ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l'alimentazione dell'unità si attiva internamente, lo schermo potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software. Software alternativo Per visualizzare le informazioni relative alla versione del software. ❑ Interfaccia comune Installazione della scheda CI a. Acquistare il modulo CI CAM presso il rivenditore locale più vicino o via telefono. b. Inserire la scheda CI nel CAM nella direzione indicata dalla freccia. c. Inserire il CAM con la scheda CI installata nello slot common interface. N Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot. d. Verificare la visione dell’immagine su un canale a segnale criptato. CI Menu Ciò permette all’utente di accedere al menu del CAM. Selezionare il CI Menu in base alla scheda PC. Informazioni sull’applicazione Contiene informazioni sul CAM inserita nello slot CI e le visualizza. Le informazioni sull’applicazione sono relative alla scheda CI. È possibile installare la CAM in qualsiasi momento sia mentre il televisore è acceso sia mentre è spento.

1. Acquistare il modulo CI CAM presso il rivenditore locale più vicino o via telefono.

2. Inserire la scheda CI nel CAM nella direzione indicata dalla freccia.

3. Inserire il CAM con la scheda CI installata nello slot common interface. (Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot).

4. Verificare la visione dell’immagine su un canale a segnale criptato.

Italiano - 25 BN68-01757A-Ita.indb

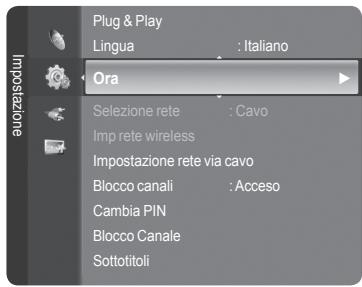

2008-9-24 15:01:49 Impostazione dell’orologio ❑ Orologio Plug & Play Impostazione L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni di timer del TV. N L’ora corrente appare ogni qualvolta si preme il tasto INFO. N Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio. Lingua : Italiano Ora Selezione rete Imp rete wireless Impostazione rete via cavo Blocco canali Modalità orologio È possibile impostare manualmente l’ora corrente. N Impostare questa voce una volta impostato Modalità orologio a Manuale. N È possibile impostare il mese, il giorno, l’anno, l’ora e i minuti premendo direttamente i tasti numerici del telecomando. : Acceso Cambia PIN E’ possibile impostare manualmente o automaticamente l’orario corrente.

• Auto: Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla trasmissione digitale.
• Manuale: Imposta manualmente l’ora corrente. Imposta Ora

: Cavo Blocco Canale Sottotitoli Ora Orologio

❑ Timer stand-by → Spento / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min U Sposta E Conferma R Ritorno Il timer di spegnimento disattiva automaticamente il TV dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti). N Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby. N Per annullare la funzione Timer stand-by, selezionare Spento. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare il timer di spegnimento selezionando Strumenti → Timer stand-by. ❑ Timer 1 / Timer 2 / Timer 3 Possono essere impostate tre diverse opzioni del Timer. Orario TV on: Impostare l’ora e i minuti e premere Activate / Inactivate. (per attivare il timer, scegliere Attiva) Orario TV off: Impostare l’ora e i minuti e premere Activate / Inactivate. (per attivare il timer, scegliere Attiva) Volume: Selezionare il livello desiderato del volume. Contenuti: Quando Orario TV on è attivato, è possibile attivare uno specifico canale o riprodurre dei contenuti quali fotografie o brani musicali.

• TV / USB: Selezionare TV o USB. (assicurarsi che al TV sia collegato un dispositivo USB)
• Antenna: Selezionare ATV o DTV.
• Canale: Selezionare il canale desiderato.
• Musica: Selezionare la cartella del dispositivo USB contenente i file MP3.
• Foto: Selezionare la cartella del dispositivo USB contenente i file JPEG. Ripetizione: Selezionare Una volta, Ogni gg, Lun ~ Ven, Lun ~ Sab, Sab ~ Dom, o Manuale. N Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere il tasto ENTERE sul giorno desiderato per visualizzare un simbolo c. N E’ prima necessario impostare l’orologio. N È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando. N Spegnimento in assenza di operazioni Quando il televisore si accende attraverso il timer impostato su On, si spegne automaticamente se per tre ore non viene premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato a On e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Italiano - 26 BN68-01757A-Ita.indb

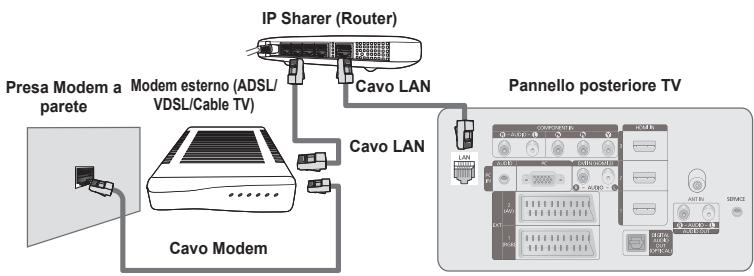

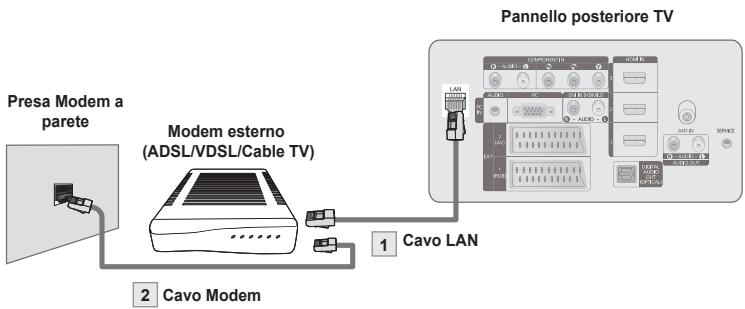

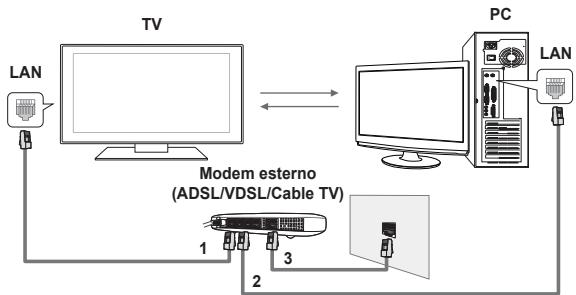

2008-9-24 15:01:49 Connessione di rete Connessione di rete - Cavo Connessione via cavo per un ambiente DHCP Di seguito è riportata la procedura per impostare una connessione di rete usando il protocollo DHCP (Dynamic Host Configuration Protocol). Poiché alla selezione di DHCP vengono automaticamente impostati un indirizzo IP, una maschera di sottorete, un gateway e un DNS, non è necessario inserirli manualmente. Pannello posteriore TV Presa Modem a parete Modem esterno (ADSL/VDSL/Cable TV) 1 Cavo LAN 2 Cavo Modem

Collegare la porta [LAN] sul retro del televisore al modem esterno mediante un cavo LAN. Collegare la porta LAN a muro e il modem esterno mediante un cavo Modem. E' possibile collegare il televisore a una LAN mediante uno Sharer (Router). IP Sharer (Router) Presa Modem a Modem esterno (ADSL/ VDSL/Cable TV) parete Cavo LAN Pannello posteriore TV Cavo LAN Cavo Modem E' possibile collegare la porta LAN al televisore direttamente in base allo stato della rete. Pannello posteriore TV Presa LAN a parete Cavo LAN N I terminali (la posizione della porta e il tipo) del dispositivo esterno variano in base alla marca del dispositivo. N Se si è verificato un errore nell’allocazione dell’indirizzo IP da parte del server DHCP, spegnere il modem e riaccenderlo dopo circa 10 secondi. N Per i collegamenti tra il modem esterno e il Router, vedere il manuale di riferimento del prodotto utilizzato. N E’ possibile collegare direttamente il TV alla LAN senza collegarlo tramite un Router. N Non è possibile usare un modem ADSL con connessione manuale poiché non supporta il protocollo DHCP. E’ necessario pertanto utilizzare un modem ADSL con connessione automatica. Italiano - 27 BN68-01757A-Ita.indb

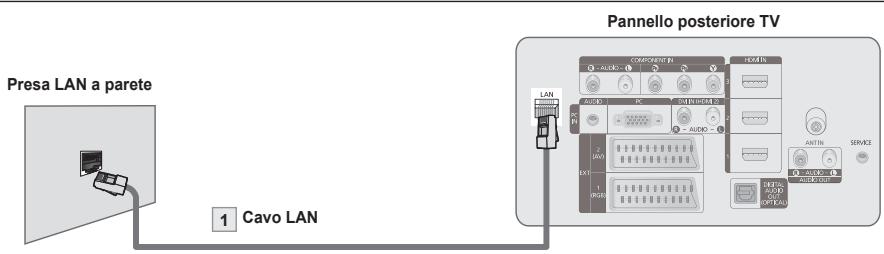

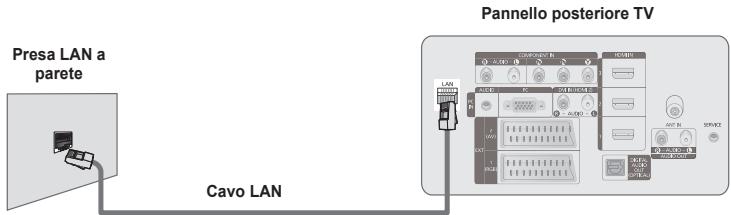

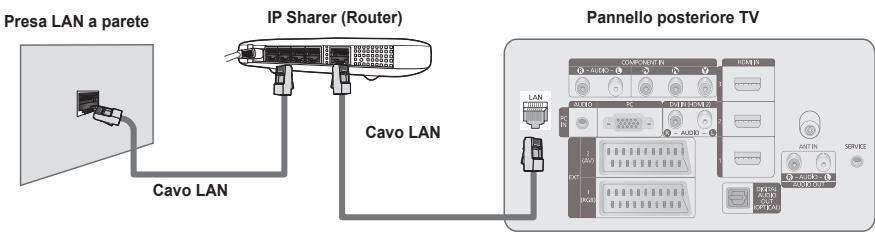

2008-9-24 15:01:54 Connessioni alla LAN per ambienti con IP statico Di seguito viene descritta la procedura per impostare la rete per l’uso di un indirizzo IP statico. L’indirizzo IP, la maschera di sottorete, il gateway e il DNS devono essere inseriti manualmente così come forniti dall’ISP (Internet Service Provider). Pannello posteriore TV Presa LAN a parete 1 Cavo LAN

Collegare la porta [LAN] sul retro del televisore alla porta LAN a parete mediante un cavo LAN. E' possibile collegare il televisore a una LAN mediante uno Sharer (Router). IP Sharer (Router) Presa LAN a parete Pannello posteriore TV Cavo LAN Cavo LAN N I terminali (la posizione della porta e il tipo) del dispositivo esterno variano in base alla marca del dispositivo. N In caso di utilizzo di un indirizzo IP statico, l’ISP potrà fornire l’indirizzo IP, la maschera di sottorete, il gateway e il DNS. E’ necessario inserire questi valori per completare le impostazioni della rete. Qualora non si conoscano tali valori, richiederli all’amministratore di rete. N Per maggiori informazioni sulla configurazione e sulla connessione a un router, vedere il manuale di riferimento del prodotto corrispondente. N E’ possibile collegare direttamente il TV alla LAN senza collegarlo tramite un Router. N Qualora si utilizzi un IP Sharer (Router IP) che supporta il protocollo DHCP, è possibile impostare il dispositivo sia come DHCP sia come IP statico. N Per conoscere le procedure necessarie per impostare un indirizzo di IP statico, rivolgersi al proprio Internet Service Provider. Connessione di rete - Wireless E’ possibile collegarsi alla rete in modalità senza fili utilizzando un IP sharer wireless. Presa LAN a parete IP sharer wireless Pannello laterale del televisore Samsung Wireless LAN Adapter for InfoLive Cavo LAN

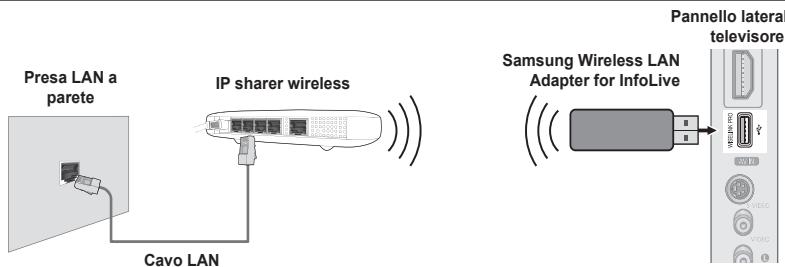

1. Collegare il ‘Samsung Wireless LAN Adapter for InfoLive’ al terminale Wiselink del TV.

N Per utilizzare una rete wireless è necessario utilizzare il ‘Samsung Wireless LAN Adapter for InfoLive’(WIS-08BG). N ‘Samsung Wireless LAN Adapter for InfoLive’ è venduto separatamente. Per effettuare l’acquisto contattare un rappresentante o rivenditore autorizzato Samsung. N Per utilizzare una rete wireless, il televisore deve essere collegato a un IP sharer wireless. N Se il IP sharer wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. N E’ necessario utilizzare un IP sharer wireless in grado di supportare IEEE 802.11 B o IEEE 802.11G. N Se il IP sharer wireless permette di attivare/disattivare la funzione di connessione Ping, attivarla. N Impostare il IP sharer wireless in modalità Infrastructure. La modalità Ad-hoc non è supportata. N Selezionare un canale per il IP sharer wireless che non sia attualmente utilizzato. Se il canale impostato per il IP sharer wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà delle interferenze e le comunicazioni potrebbero cadere. N Durante l’applicazione della chiave di sicurezza per il AP (IP sharer wireless), sono supportate solo le seguenti.

1) Authentication Mode : WEP, WPAPSK, WPA2PSK

2) Encryption Type : WEP, TKIP, AES

Sistema di sicurezza diversi da quelli elencati sopra, non sono compatibili con il televisore. Italiano - 28 BN68-01757A-Ita.indb

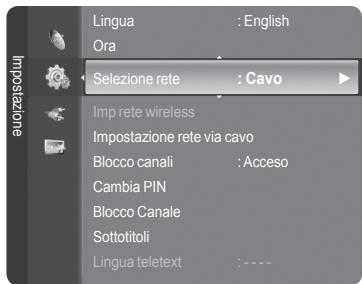

2008-9-24 15:01:58 Impostazione della rete ❑ Selezione rete Lingua Impostazione Selezionare Cable o Wireless come metodo di collegamento alla rete. N Il menu viene attivato solo se ‘Samsung Wireless LAN Adapter for InfoLive’ è collegata. Cavo: Collegamento alla rete mediante un cavo. Wireless: Collegamento alla rete in modalità wireless. : English Ora Selezione rete : Cavo

Imp rete wireless Impostazione rete via cavo Blocco canali : Acceso Cambia PIN Blocco Canale ❑ Impostazione rete via cavo Sottotitoli Impostazione IP → Impostaz automatica / Imp manuale Lingua teletext

Test di rete: Mediante questa funzione è possibile testare o confermare lo stato del collegamento di rete dopo la sua impostazione. N Cosa fare se non si è in grado di collegarsi alla rete in modalità cablata Se l’Internet Service Provider ha registrato il MAC address del dispositivo utilizzato per il collegamento a Internet la prima volta e esegue l’autenticazione a ogni accesso a Internet, il TV potrebbe non essere in grado collegarsi a Internet poiché il MAC address è diverso da quello utilizzato dal dispositivo (PC) per collegarsi la prima volta a Internet. In questo caso, chiedere al proprio Internet Service Provider le procedure per collegare dispositivi diversi al PC (ad esempio il televisore) a Internet. Se l’Internet Service Provider richiede un ID o una password per il collegamento a Internet, il televisore potrebbe non essere in grado di collegarsi a Internet. In questo caso, digitare la propria ID o password al collegamento a Internet usando un Internet Sharer (Router). La connessione internet potrebbe cadere a causa di un problema di firewall. In questo caso, contattare il proprio Internet Service Provider. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dal proprio Internet Service Provider, contattare un centro di Assistenza autorizzato Samsung Electronics. ❑ Imp rete wireless Impostazione IP → Impostaz automatica / Imp manuale Network Test: Mediante questa funzione è possibile testare o confermare lo stato del collegamento di rete dopo la sua impostazione. N Cosa fare se non si è in grado di collegarsi alla rete in modalità wireless Il TV non riesce a individuare un AP configurato come SSID privato. In questo caso, cambiare le impostazioni dell’AP e riprovare. Se il proprio Internet Service Provider ha registrato il MAC address del dispositivo utilizzato per il collegamento a Internet la prima volta ed esegue l’autenticazione a ogni accesso a Internet, il TV potrebbe non essere in grado collegarsi a Internet poiché il MAC address è diverso da quello utilizzato dal dispositivo (PC) per collegarsi la prima volta a Internet. In questo caso, chiedere all’Internet Service Provider le procedure per collegare dispositivi diversi al PC (ad esempio il televisore) a Internet. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall’Internet Service Provider, contattare un centro di Assistenza autorizzato Samsung Electronics. Sel punto d’accesso: Con questa funzione è possibile selezionare il IP sharer da utilizzare in caso di uso di una rete wireless. N Se l’Access Point wireless non è riportato nell’elenco dei dispositivi disponibili, premere il tasto Rosso. N Una volta stabilita la connessione, il sistema tornerà automaticamente alla schermata. N Selezionando un Access Point che necessita di una autenticazione di sicurezza, digitare la chiave. N Una volta avuto accesso a un Access Point mediante una autenticazione di sicurezza: - Comparirà la richiesta della Chiave di sicurezza. - Digitare la chiave e premere il tasto ENTERE. - Uso dei tasti del telecomando nella finestra di inserimento della chiave di sicurezza. N Setup Screen can be different depending on the security types. Tasto (Rotella) (ENTER) Operazioni Sposta la selezione su/giù/a sinistra/a destra. Immette il carattere selezionato. Tasto rosso Passa dai caratteri maiuscoli a quelli minuscoli e vice versa Tasto verde Per cancellare un carattere immesso. Tasto blu Per terminare l’immissione della chiave di sicurezza. Italiano - 29 BN68-01757A-Ita.indb

2008-9-24 15:02:00 Impostazione rete via cavo - Impostaz automatica Collegando un cavo LAN a una rete che supporta il protocollo DHCP, le impostazioni di IP (Internet Protocol) vengono automaticamente configurate. Verificare che il cavo LAN sia collegato. (vedere pagina 27)

Impostare Selezione rete a Cavo. Selezionare Impostazione rete via cavo. Impostare Impostazione IP a Impostaz automatica . Selezionare Test di rete per verificare la connettività della rete. Impostazione rete via cavo - Imp manuale Per collegare il TV alla LAN mediante un indirizzo IP statico, è necessario impostare l’indirizzo IP. Verificare che il cavo LAN sia collegato. (vedere pagina 27)

Impostare Selezione rete. Selezionare Impostazione rete via cavo. Impostare Impostazione IP a Imp manuale. Impostare Indirizzo IP, Maschera sottorete, Gateway e Server DNS. N Premere i tasti numerici sul telecomando quando si desidera impostare manualmente la rete. Selezionare Test di rete per verificare la connettività della rete. Wireless Network Setup-Auto Setup Il menu viene attivato solo se ‘Samsung Wireless LAN Adapter for InfoLive’ è collegata (vedere pagina 28). Collegando un cavo LAN a una rete che supporta il protocollo DHCP, le impostazioni di IP (Internet Protocol) vengono automaticamente configurate. Il IP sharer wireless da collegare a questo prodotto deve supportare il protocollo DHCP.

Impostare Selezione retea Wireless. Selezionare Imp rete wireless. Impostare ImpostazioneIP a Impostazione automatica. Selezionare un AP mediante Sel punto d’accesso. Selezionare Testdirete per verificare la connettività della rete. Wireless Network Setup-Manual Setup Il menu viene attivato solo se ‘Samsung Wireless LAN Adapter for InfoLive’ è collegata (vedere pagina 28).

Impostare Selezione rete a Wireless. Selezionare Imp rete wireless. Impostare ImpostazioneIP a Imp manuale. Selezionare un AP mediante Sel punto d’accesso. Selezionare Testdirete per verificare la connettività della rete. Italiano - 30 BN68-01757A-Ita.indb

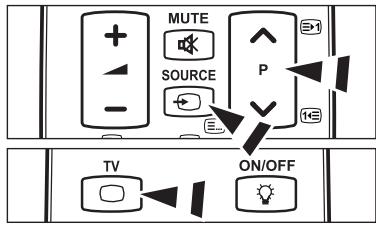

2008-9-24 15:02:00 Elenco sorgenti / Modifica Nome ❑ Elenco sorgenti Ingressi Questa funzione viene usata per selezionare il TV o un altra sorgente di ingresso come un lettore DVD o un decoder digitale / ricevitore satellitare (Set-Top Box) collegato al televisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata. Elenco sorgenti Modifica Nome TV, Est.1, Est.2, AV, S-Video, Com., PC, HDMI1, HDMI2 / DVI, HDMI3, HDMI4, USB, DLNA. N E’ possibile scegliere solo i dispositivi esterni collegati al televisore. In Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all’elenco. Gli ingressi non collegati verranno ordinati in fondo all’elenco. N Uso dei tasti colorati del telecomando nell’elenco delle sorgenti - Rosso (Refresh): Aggiorna il collegamento ai dispositivi esterni. - TOOLS (Opzione): Visualizza i menu Modifica Nome e Informazioni. O Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P< / > sul telecomando. ❑ Modifica Nome VCR / DVD / VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / TV / IPTV / Blu-ray / HD DVD / DMA Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso. N Quando un PC con una risoluzione di 1920 x 1080 a 60Hz è collegato alla porta HDMI IN 2, è necessario impostare la modalità HDMI2 / DVI a PC in Modifica Nome della modalità Ingressi. Guida Prodotto

Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare Applicazione, quindi premere il tasto ENTERE. Premere il tasto ▲ o ▼ per selezionare Guida Prodotto, quindi premere il tasto ENTERE. Premere il tasto ◄ o ► per selezionare una Guida (Picture Quality, Entertainment o Connectivity) e premere il tasto ENTERE. Per navigare nella schermata Product Guide usare i tasti ◄ e ►. Picture Quality Content Library Applica zione La Guida al prodotto vi fornisce informazioni sulle più importanti funzioni di questo televisore. InfoLive Guida Prodotto

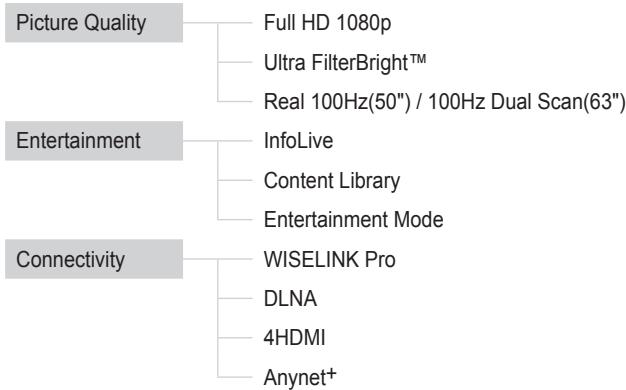

2008-9-24 15:02:01 Uso dei tasti del telecomando nel menu Product Guide Tasto Tasto giallo Operazioni Mostra in sequenza il contenuto della Guida Prodotto (AutoPlay).

(Rotella) Sposta il cursore e seleziona una voce. ENTERE Attiva la voce attualmente selezionata. RETURN EXIT

, PRE-CH Ritorna al menu precedente. Arresta la funzione corrente e ritorna al menu Guida Prodotto principale. Interrompe la modalità Product Guide e torna alla modalità TV WISELINK Pro Collegamento di un dispositivo USB

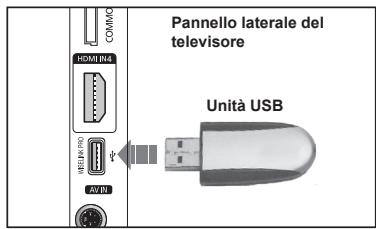

Per accendere il televisore premere il tasto POWER. Pannello laterale del televisore Collegare un dispositivo USB contenente foto, musica e/o filmati al jack WISELINK (jack USB) sul pannello laterale del televisore. Unità USB Accedendo alla modalità WISELINK Pro senza alcun dispositivo USB collegato, il sistema visualizzerà il messaggio ‘No external storage device found. Check the connection status.’ In questo caso, collegare il dispositivo USB, uscire dalla schermata premendo il tasto W. LINK sul telecomando e accedere nuovamente alla schermata WISELINK Pro. MTP (Media Transfer Protocol) non è supportato. Il file system supporta solo FAT16/32 (il file system NTFS non è supportato). Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. WISELINK Pro supporta solo il dispositivo USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb e i Flash Card Reader (entrambe le unità HDD e HUB USB non sono supportate). Collegare direttamente alla porta USB del TV. Se si utilizza un cavo separato, possono verificarsi problemi di compatibilità USB. Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati. Non scollegare il dispositivo USB durante il caricamento. MSC supporta file MP3 e JPEG, mentre un dispositivo PTP supporta solo file JPEG. Il formato JPEG sequenziale è supportato. Maggiore è la risoluzione dell’immagine, più lungo è il tempo necessario per visualizzarla sulo schermo. La risoluzione massima supportata in JPEG è di 15360X8640 pixel. In caso di file non supportati o danneggiati, comparirà il messaggio Not Supported File Format. Se il numero di file eccede i 4000 (o il numero di file musicali eccede i 3000), tutti i file eccedenti tale limite non verranno visualizzati nell’Elenco foto (o nell’Elenco musica). I file MP3 con DRM precedentemente scaricati da un sito a pagamento non potranno essere riprodotti. Digital Rights Management (DRM) è una tecnologia che supporta la creazione di contenuti, la distribuzione e la gestione di contenuti in modo completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale dei contenuti, così come la gestione degli addebiti e dei pagamenti. Passare da una foto all’altra potrebbe richiedere alcuni secondi. Ora, sullo schermo comparirà l’icona che indica il caricamento in corso.

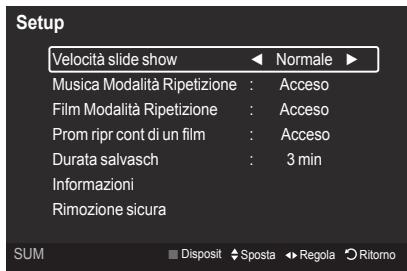

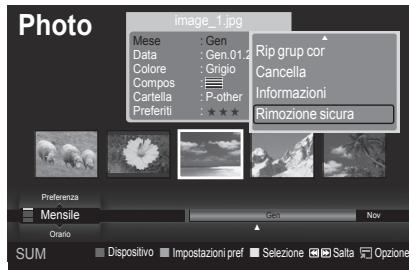

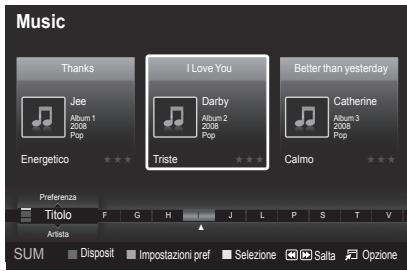

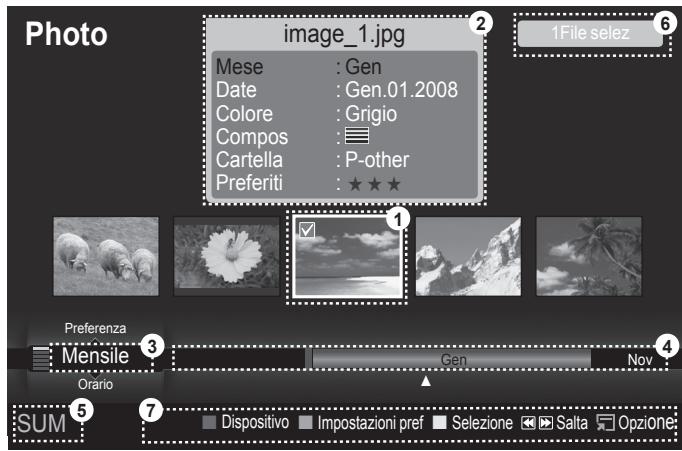

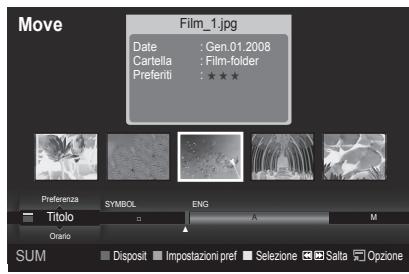

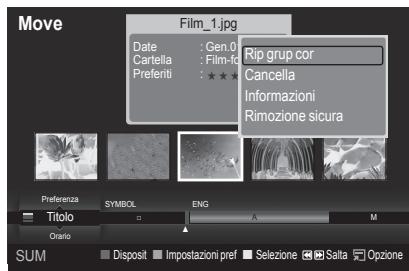

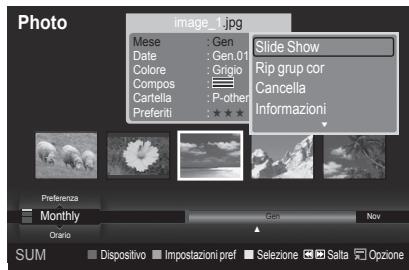

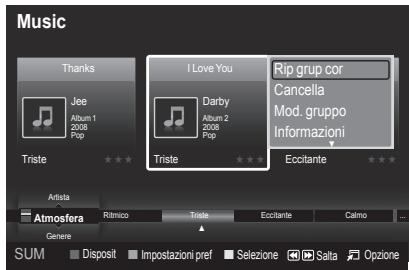

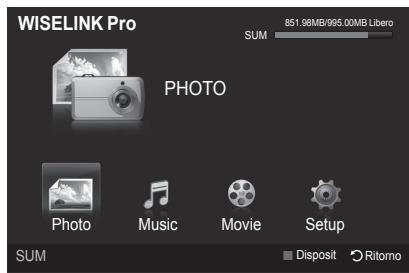

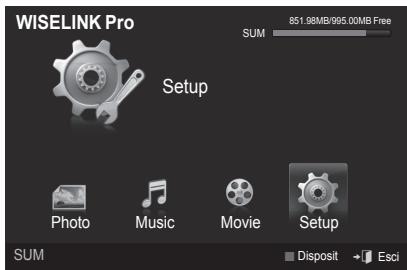

2008-9-24 15:02:01 Uso della funzione WISELINK Pro Questa funzione consente di visualizzare e riprodurre file fotografici e audio memorizzati su un dispositivo di memorizzazione di massa USB. Accedere al menu WISELINK Pro

Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Applica zione, quindi premere il tasto ENTERE. Premere il tasto ▲ o ▼ per selezionare WISELINK Pro, quindi premere il tasto ENTERE. N Sullo schermo viene visualizzato il menu WISELINK Pro. O Premere il tasto W.LINK sul telecomando per visualizzare il menu WISELINK Pro. O Premere SOURCE ripetutamente sul telecomando per selezionare USB o DLNA, quindi premere ENTERE. Premere il tasto rosso, quindi il tasto ▲ o ▼ per selezionare il dispositivo USB corrispondente (per es. se collegato mediante un hub). Premere il tasto ENTERE. N Questa funzione può risultare diversa in base al dispositivo di memoria USB collegato al televisore. N Nella parte inferiore sinistra dello schermo comparirà il nome del dispositivo USB selezionato. Premere il tasto ◄ o ► per selezionare una icona (Photo, Music, Movie, Setup), quindi premere il tasto ENTERE. Per uscire dalla modalità WISELINK Pro premere il tasto W.LINK sul telecomando. N Per giocare. (Programma di gioco non supportato) WISELINK Pro SUM 851.98MB/995.00MB Libero PHOTO Photo Music Movie Setup SUM Disposit Ritorno Rimozione sicura di un dispositivo USB Il dispositivo può essere rimosso dal televisore in modo sicuro.

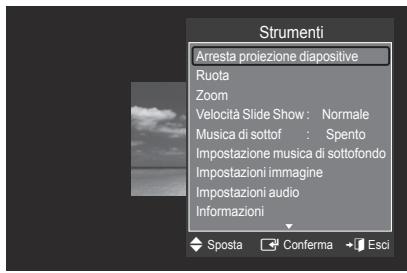

Premere il tasto TOOLS nella scherma di elenco dei file WISELINK Pro, o durante la proiezione di diapositive o la riproduzione di un brano musicale. Premere il tasto ▲ o ▼ per selezionare Rimozione sicura, quindi premere il tasto ENTERE. Rimuovere il dispositivo USB dal televisore. Photo image_1.jpg Mese Data Colore Compos Cartella Preferiti

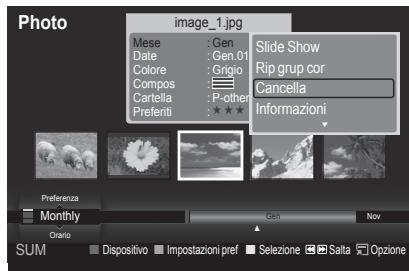

: Gen Rip grup cor : Gen.01.2008 : Grigio Cancella : P-other Informazioni : ★ ★ ★ Rimozione sicura Preferenza Mensile Orario SUM Gen Nov

Dispositivo Impostazioni pref Selezione Salta Opzione Italiano - 33 BN68-01757A-Ita.indb

Preferenza Mensile 3 Gen

Dispositivo Impostazioni pref Selezione Salta Opzione File attualmente selezionato: Il file attualmente selezionato viene evidenziato. I file fotografici e i filmati vengono visualizzati come miniature. Schermata informativa: Mostra le informazioni sul file attualmente selezionato. Per le foto e i filmati esiste un finestra separata. Per i brani musicali, le informazioni sul file vengono visualizzate anche nel posto nel quale vengono visualizzati i file. Current Sort Standard: Questo campo mostra lo standard attuale per l’ordinamento dei file. Premere ▲ o ▼ per cambiare lo standard di ordinamento dei file. View Groups: Mostra i gruppi di ordinamento. Il gruppo di ordinamento che comprende le foto selezionate viene evidenziato. Current Device: Mostra il nome del dispositivo attualmente selezionato. Premere il tasto Rosso per selezionare un dispositivo. Item Selection Information: Mostra il numero di foto selezionate premendo il tasto Giallo. Voci della guida

• Tasto Rosso (Dispositivo): Seleziona un dispositivo connesso.
• Tasto Verde (Impostazioni pref): Modifica le impostazioni preferite per il file selezionato. Premere ripetutamente questo tasto fino a visualizzare il valore desiderato.
• Tasto Giallo (Selezione): Seleziona il file dall’elenco. I file selezionati vengono evidenziati con un simbolo c. Premere nuovamente il tasto giallo per deselezionare il file.
• Tasto πµ (Salta): Passa al gruppo di ordinamento precedente/successivo .
• Tasto TOOLS (Opzione): Visualizza i menu delle opzioni. (Il menu delle opzioni varia in base allo stato corrente). Uso dei tasti del telecomando nel menu WISELINK Pro Tasto Operazioni

(Rotella) Sposta il cursore e seleziona una voce. ENTERE Attiva la voce attualmente selezionata. Durante la riproduzione di una presentazione, un filmato o un brano musicale: - Premendo il tasto ENTERE durante una riproduzione, l’esecuzione si arresta in pausa. - Premendo il tasto ENTERE durante una pausa, l’esecuzione riprende. Riproduce o interrompe la proiezione di diapositive o la riproduzione di un brano musicale. RETURN TOOLS Ritorna al menu precedente. Esegue varie funzioni nei menu Foto, Musica e Film. Arresta la proiezione di diapositive, la riproduzione di un brano musicale o di un filmato. Passa al gruppo precedente/successivo. INFO Mostra le informazioni relative al file. W.LINK Termina la modalità WISELINK Pro. EXIT Arresta la funzione corrente e ritorna al menu principale di WISELINK Pro. Italiano - 34 BN68-01757A-Ita.indb

2008-9-24 15:02:05 Uso e ordinamento dell’Elenco foto L’Elenco foto può essere ordinato in diversi modi.

Premere il tasto ▲ o ▼ per selezionare il tipo di ordinamento che si desidera image_1.jpg Photo applicare all’Elenco foto. Mese : Gen Date : Gen.01.2008 Colore : Grigio N Le foto vengono ordinate in base all’ordinamento selezionato. Compos Cartella : P-other N Per passare al gruppo successivo/precedente, premere il tasto (REW) Preferiti o µ (FF). Per iniziare la proiezione di diapositive secondo l’ordine selezionato dall’utente premere il tasto ∂ (Play)/ENTERE. N Le informazioni di un file fotografico vengono impostate automaticamente. Monthly N Le informazioni relative a Colore e Compos estratte da un file fotografico Dispositivo Impostazioni pref Selezione Salta Opzione SUM possono essere diverse dalle aspettative dall’utente. N Le informazioni relative alle foto vengono impostate automaticamente. E’ possibile modificare le informazioni relative a Colore, Compos, e Preferiti. N Le foto per le quali non possono essere visualizzate le informazioni sono impostate come Non classif. N PTP non supporta la modalità di ordinamento a cartella. Preferenza Gen Nov

Orario Standard di ordinamento per l’Elenco foto Mensile Ordina e mostra le foto contenute nel file in base al mese. Ordina solo in base al mese (da gennaio a dicembre) indipendentemente dall’anno. Orario Ordina e visualizza le foto in base alla data. Ordina in base all’anno e mese partendo dalla foto con data più vecchia. Colore Ordina le foto in base al colore. E’ possibile cambiare le informazioni relative al colore della foto. N Opzioni Colore: Rosso, Giallo, Verde, Blu, Magenta, Nero, Grigio, Non classif. Compos Ordina le foto in base alla composizione. E’ possibile cambiare le informazioni relative alla composizione delle foto. N Opzioni Compos: (orizzontale), (verticale), (oggetto), (prospettiva), (modello), Non classificato. Cartella Ordina le foto in base alla cartella. Se nel dispositivo USB sono presenti più cartelle, i file fotografici vengono visualizzati in ordine in ogni cartella. I file fotografici nella cartella Root vengono mostrati per primi mentre gli altri vengono ordinati per nome. Preferenza Ordina le foto in base alla preferenza (Preferiti). E’ possibile cambiare le informazioni relative alle preferenze della foto. N Cambiare le Impostazioni preferite Selezionare la foto desiderata nell’Elenco foto e premere il tasto Verde ripetutamente fino alla comparsa dell’impostazione desiderata. N Opzioni Preferiti: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Menu Opzione dell’Elenco foto Slide Show Questo menu consente di avviare una proiezione di diapositive delle foto contenute nel dispositivo USB. Photo Rip grup cor Questo menu consente di avviare una proiezione di diapositive solo delle foto contenute nel gruppo di ordinamento selezionato. Cancella Con questo menu è possibile cancellare i file fotografici selezionati. : Gen Slide Show : Gen.01.2008 : Grigio Rip grup cor Cancella : P-other : ★ ★ ★ Informazioni

Dispositivo Impostazioni pref Selezione Salta Opzione E’ possibile cambiare le informazioni dei file fotografici relative Colore e Compos. N Le informazioni del gruppo del file corrente vengono aggiornate e il file viene spostato nel nuovo gruppo. N Per cambiare le informazioni di più file, selezionare i file desiderati premendo il tasto giallo. Italiano - 35 BN68-01757A-Ita.indb

2008-9-24 15:02:07 Informazioni Vengono visualizzate le informazioni relative ai file fotografici nell’ordine impostato nella cartella corrente, comprendenti il nome, la dimensione, la risoluzione, la data di modifica e il percorso. N Usando le stesse procedure durante una proiezione di diapositive, è possibile vedere le informazioni relative ai file fotografici. O In alternativa, selezionare una immagine dall’Elenco foto e premere il tasto INFO per vedere le informazioni relative. Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Visualizzazione di una foto o di una proiezione di diapositive Proiezione di diapositive

Premere il tasto ▲ o ▼ per selezionare l’immagine desiderata nell’Elenco foto. Premere il tasto TOOLS. Premere il tasto ▲ o ▼ per selezionare Slide Show, quindi premere il tasto ENTERE. ► Normale 20/22 image_1.jpg 440x440 2.0KB 2008/1/1 E Pause Successivo Opzione Ritorno N Nella proiezione verranno utilizzate tutte le foto contenute in elenco. N Durante la proiezione di diapositive, i file appaiono in sequenza a partire da quello correntemente visualizzato. N La proiezione prosegue in base all’ordine specificato in elenco. N Impostando l’opzione Musica di sottof su Acceso, durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente (vedere pag. 37). SUM Previous O Quando si visualizza un Elenco foto, per iniziare la proiezione di diapositive premere il tasto ∂(Play)/ENTERE . N Tasti di controllo per la proiezione di diapositive ENTERE

Inizia/Arresta la proiezione.

Inizia la proiezione di diapositive. TOOLS Arresta la proiezione di diapositive.

Esci dalla proiezione diapositive e torna all’elenco delle foto Esegue varie funzioni nei menu Foto. Varia la velocità di riproduzione della proiezione. Riproduce il gruppo corrente

Premere il tasto ▲ o ▼ per selezionare l’ordinamento. (Mensile, Orario, Colore, Compos, Cartella, Preferenza) Per selezionare il gruppo desiderato, premere il tasto π (REW) o µ (FF). Premere il tasto TOOLS. Premere il tasto ▲ o ▼ per selezionare Rip grup cor, quindi premere il tasto ENTERE. N Per la proiezione verranno utilizzati solo i file contenuti nel gruppo di ordinamento. Per riprodurre una proiezione dei soli file selezionati

Premere il tasto ▲ o ▼ per selezionare l’immagine desiderata nell’Elenco foto. Premere il tasto giallo. Ripetere l’operazione per selezionare più file fotografici. N Il contrassegno c compare a sinistra della foto selezionata. N Selezionando un solo file, la proiezione di diapositive non avrà inizio. N Per deselezionare tutti i file, premere il tasto TOOLS, quindi selezionare Deselez tutto. Premere il tasto ∂ (Play)/ENTERE. O I file selezionati verranno utilizzati per la proiezione di diapositive. Italiano - 36 BN68-01757A-Ita.indb

2008-9-24 15:02:08 Menu Opzione di Slide Show Arresta proiezione diapositive/Avvia proiezione diapositive E’ possibile iniziare o interrompere la proiezione di diapositive. Ruota E’ possibile ruotare le foto memorizzate su un dispositivo USB. N Premendo il tasto ◄, la foto verrà ruotata di 270˚, 180˚, 90˚ e 0˚. N Premendo il tasto ►, la foto verrà ruotata di 90˚, 180˚, 270˚ e 0˚. Zoom Strumenti Arresta proiezione diapositive Ruota Zoom Velocità Slide Show : Normale Musica di sottof : Spento Impostazione musica di sottofondo Impostazioni immagine Impostazioni audio Informazioni U Sposta E Conferma e Esci E’ possibile ingrandire le foto memorizzate su un dispositivo USB. (x1 → x2

• x4) N Per spostare l’immagine, premere il tasto ENTERE , quindi i tasti ▲/▼/◄/►. Notare che se l’immagine ingrandita è più piccola della dimensione dello schermo originale, la funzione di modifica della posizione non avrà alcun effetto. N Il file ingrandito non può essere memorizzato. N Selezionando Ruota, la funzione Zoom verrà disattivata. Velocità Slide Show Selezionare questa opzione per determinare la velocità di proiezione delle diapositive. N La velocità di proiezione delle diapositive è selezionabile solo durante la proiezione. N La velocità di proiezione delle diapositive può essere modificata premendo il tasto π (REW) o µ (FF) durata le proiezione. Musica di sottof → Acceso/Spento Impostando Musica di sottof su Acceso, la musica verrà riprodotta insieme alle immagini durante la proiezione. Impostando Musica di sottof su Acceso, comparirà una schermata nella quale è possibile impostare la musica desiderata. Per usare questa funzione, la musica scelta deve essere memorizzata sul dispositivo USB. Impostazione musica di sottof Durante una proiezione di diapositive è possibile impostare la musica di sottofondo desiderata. N Disattivando Musica di sottof la musica non verrà riprodotta nonostante sia stata impostata l’opzione Impostazione musica di sottof. N Per modificare la modalità Musica di sottofondo è necessario caricare i brani musicali. Riprodurre i brani musicali nella categoria musica per caricarli.
• Modalità BGM → Atmosfera/File selezionato/Rip casual
• Atmosfera BGM → Energetico/Ritmico/Triste/Eccitante/Calmo N Impostando Modalità BGM su Atmosfera, è possibile selezionare l’atmosfera desiderata. N Non è tuttavia possibile selezionare un’atmosfera che non faccia parte dei brani musicali presenti nel dispositivo USB.
• Sel file musicale N Impostando Modalità BGM su File selezionato, è possibile selezionare un brano musicale. Impostazioni immagine/Impostazioni audio vedere pag. 43. Informazioni Vengono visualizzate le informazioni relative alla foto. Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Italiano - 37 BN68-01757A-Ita.indb

2008-9-24 15:02:08 Usare e ordinare l’Elenco musica L’Elenco musica può essere ordinato in diversi modi.

Premere il tasto ▲ o ▼ per selezionare un ordinamento nell’Elenco musica. Music N I brani musicali vengono ordinati in base all’ordinamento selezionato. Thanks I Love You Better than yesterday N Per passare al gruppo successivo/precedente, premere il tasto π Jee Darby Catherine (REW) o (FF). Per iniziare la riproduzione dei brani musicali secondo l’ordine selezionato Energetico Triste Calmo dall’utente premere il tasto ENTERE. N Le informazioni del brano musicale vengono impostate Titolo automaticamente. N Le informazioni Atmosfera estratte da un brano musicale possono Opzione SUM Disposit Impostazioni pref Selezione Salta differire dalle aspettative dell’utente. N Le informazioni relative alla musica vengono impostate automaticamente. E’ possibile modificare le informazioni relative a Atmosfera e Preferiti. N I brani musicali per i quali non è possibile visualizzare le impostazioni vengono impostati come Non classif. N Se per un brano musicale non è disponibile alcuna informazione sul titolo, verrà visualizzato il nome del file. N Se non è disponibile alcuna informazione per Genere, Artista, Album, o Anno, la voce corrispondente rimarrà in bianco. Album 1 Pop Album 2 Pop Album 3 Pop Preferenza

Standard di ordinamento per l’Elenco musica Titolo: Ordina e mostra alfabeticamente i titoli dei brani musicali. Artista: Ordina i brani musicali alfabeticamente per artista. Atmosfera: Ordina i brani musicali per atmosfera. E’ possibile cambiare le informazioni relative all’atmosfera musicale. N Opzioni Atmosfera: Energetico, Ritmico, Triste, Eccitante, Calmo, Non classif Genere: Ordina i brani musicali per genere musicale. Cartella: Ordina i brani musicali per cartella. Se nel dispositivo USB sono presenti molte cartelle, i file vengono visualizzati in ordine in ogni cartella. I brani musicali nella cartella Root vengono mostrati per primi, mentre gli altri vengono ordinati alfabeticamente per nome. Preferenza: Ordina i brani musicali per preferenza (Preferiti). E’ possibile cambiare le informazioni relative alle preferenze dei brani musicali. N Cambiare le impostazioni di Preferiti Selezionare il brano musicale desiderato nell’Elenco musica, quindi premere ripetutamente il tasto Verde fino a ottenere l’impostazione desiderata. Music N Per cambiare le informazioni di più file, selezionare i file desiderati premendo il tasto giallo. Thanks I Love You Rip Better grup than cor yesterday N Opzioni Preferiti: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Menu Opzione dell’Elenco musica Rip grup cor: Questo menu consente di riprodurre solo i brani musicali Jee Darby Album 1 Pop Album 2 Pop Triste nel gruppo di ordinamento selezionato.

Triste Cancella Catherine Mod. gruppo Album 3 Informazioni Pop

Artista Cancella: Questo menu consente di cancellare i brani musicali selezionati. Atmosfera Genere SUM Ritmico

Eccitante Disposit Impostazioni pref Selezione Calmo Salta

Opzione Mod. gruppo: E’ possibile cambiare le informazioni relative all’atmosfera del file musicale. Le informazioni del gruppo del file corrente vengono aggiornate e il file viene spostato nel nuovo gruppo. N Per cambiare le informazioni di più file, selezionare i file desiderati premendo il tasto giallo. Informazioni: Vengono visualizzate le informazioni relative ai brani musicali nell’ordine impostato nella cartella corrente, comprendenti il nome, la dimensione, la data di modifica e il percorso. N Usando le stesse procedure durante una proiezione di diapositive, è possibile vedere le informazioni relative ai brani musicali. O In alternativa, selezionare un brano dall’Elenco musica e premere il tasto INFO per vedere le informazioni relative. Rimozione sicura: Il dispositivo può essere rimosso dal televisore in modo sicuro. Italiano - 38 BN68-01757A-Ita.indb

2008-9-24 15:02:09 Riproduzione di un file musicale Riproduzione di un file musicale

Premere il tasto ◄ o ► per selezionare il brano musicale da riprodurre. 7/14 00:01:15 00:05:41 Premere il tasto ∂ (Play)/ENTERE. I Love You N Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. N I tasti π (REW) o µ (FF) non sono attivi durante la riproduzione. N Il file selezionato appare in alto con il relativo tempo di riproduzione. N Per regolare il volume della musica, premere il tasto volume sul telecomando. Per azzerare il volume, premere il tasto MUTE sul Pausa Previous Successivo Opzione Ritorno SUM telecomando. N La durata di un brano musicale può essere visualizzata come ‘00:00:00’ se all’inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione. N Pulsanti di controllo della riproduzione musicale ENTERE Riproduce/arresta il brano musicale.

Riproduce un brano musicale

Interrompe il brano musicale

TOOLS Esce dalla modalità di riproduzione e torna all’Elenco musica. Esegue varie funzioni nei menu Musica. N Icona informazioni sulla funzione Musica Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati ripetuti Modalità Ripetizione è Acceso. Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati riprodotti una volta Modalità Ripetizione è Spento. Riproduzione di un gruppo di brani

Premere il tasto ▲ o ▼ per selezionare l’ordinamento. (Titolo, Artista, Atmosfera, Genere, Cartella, Preferenza)

Per selezionare il gruppo desiderato premere il tasto π (REW) o µ (FF) . Premere il tasto TOOLS. Premere il tasto ▲ o ▼ per selezionare Rip grup cor, quindi premere il tasto ENTERE. N Vengono riprodotti i brani musicali inseriti nel gruppo di ordinamento, compresi i brani selezionati. Riproduzione dei brani musicali selezionati

Premere il tasto ▲ o ▼ per selezionare il brano desiderato nell’Elenco musica. Premere il tasto giallo. Ripetere l’operazione per selezionare più file musicali. N Il contrassegno c compare a sinistra del brano musicale selezionato. Premere il tasto ∂ (Play)/ENTERE . N Verrà riprodotto solo il file selezionato. Menu Opzione della riproduzione di file musicali Modalità Ripetizione → Acceso/Spento E’ possibile riprodurre ripetutamente i brani musicali. Impostazioni immagine/Impostazioni audio vedere pag. 43. Informazioni Strumenti Modalità Ripetizione ◄ Acceso ► Impostazioni immagine Impostazioni audio Informazioni Rimozione sicura U Sposta L Regola e Esci Vengono visualizzate le informazioni relative al brano musicale. Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Italiano - 39 BN68-01757A-Ita.indb

2008-9-24 15:02:09 Usare e ordinare l’Elenco filmati L’Elenco filmati può essere ordinato in diversi modi.

Premere il tasto ▲ o ▼ per selezionare un ordinamento nell’Elenco filmati. N I filmati vengono ordinati in base all’ordinamento selezionato. N Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF). N Il filmato non supporta sottotitoli. (Per esempio, non sono supportati i file smi, srt, sub, ecc né i sottotitoli inclusi nei filmati) Per iniziare la riproduzione del filmato secondo l’ordine selezionato dall’utente premere il tasto ∂ (Play)/ENTERE . N I filmati vengono ordinati in base all’ordinamento selezionato. N Le informazioni relative ai filmati vengono impostate automaticamente. E’ possibile cambiare i Preferiti. Move Film_1.jpg Date Cartella Preferiti Preferenza Titolo SYMBOL ENG

Disposit Impostazioni pref Selezione Salta Opzione Standard di ordinamento per l’Elenco filmati Titolo Ordina e visualizza i titoli dei filmati in ordine alfabetico. Orario Ordina e visualizza i filmati in base alla data. Ordina in base all’anno e mese partendo dal filmato con data più vecchia. Cartella Se nel dispositivo USB sono presenti molte cartelle, i file vengono visualizzati in ordine in ogni cartella. I filmati contenuti nella cartella Root vengono mostrati per primi, mentre gli altri vengono ordinati alfabeticamente per nome. Preferenza Ordina i filmati in base alle preferenze. (Preferiti) E’ possibile cambiare le preferenze dei filmati. N Cambiare le impostazioni del gruppo Preferiti Selezionare il filmato desiderato nell’Elenco filmati, quindi premere ripetutamente il tasto verde fino a ottenere l’impostazione desiderata. N Opzioni Preferiti: ★ ★ ★ , ★ ★ ★ , ★ ★ ★ , ★ ★ ★ Menu Opzione dell’Elenco filmati Rip grup cor Questo menu consente di riprodurre solo i filmati contenuti nel gruppo di ordinamento selezionato. Move Film_1.jpg Date Cartella Preferiti Cancella : Gen.01.2008 Rip grup cor : Film-folder : ★ ★ ★ Cancella Informazioni Rimozione sicura Questo menu consente di cancellare i filmati selezionati. Informazioni Vengono visualizzate le informazioni relative ai filmati nell'ordine impostato nella cartella corrente, comprendenti il nome, la dimensione, la data di modifica e il percorso. N In alternativa, selezionare un filmato dall’Elenco filmati e premere il tasto INFO per vedere le informazioni relative. Preferenza Titolo Orario SUM SYMBOL ENG

Disposit Impostazioni pref Selezione Salta Opzione Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Italiano - 40 BN68-01757A-Ita.indb

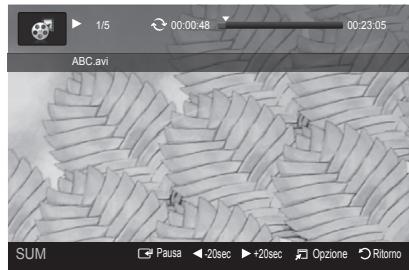

2008-9-24 15:02:11 Riproduzione di un filmato Riproduce un filmato.

1/5 Premere il tasto ◄ o ► per selezionare il filmato da riprodurre. Premere il tasto ∂ (Play)/ENTERE . N Verrà visualizzato il file selezionato. N Il file selezionato appare in alto con il relativo tempo di riproduzione. N La durata di un filmato può essere visualizzata come ‘00:00:00’ se all’inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione. SUM N Formati video supportati 00:00:48 00:23:05 ABC.avi E Pausa -20sec +20sec Opzione Ritorno Codec Video Estensione file Contenitore *.avi AVI *.mp4 MP4 *.mpg *.mpeg *.vro *.vob

Decodificatore Video XviD MPEG1 MPEG2 H.264 BP H.264 BP H.264 HP MPEG-4 SP MPEG-4 ASP H.264 BP H.264 MP H.264 HP MPEG-4 SP MPEG-4 ASP MPEG1 (Flusso di programma) MPEG2 (Flusso di programma) MPEG2 VOB MPEG2 VRO MPEG2 (Flusso di trasporto) H.264 (Flusso di trasporto) Risoluzione massima Sti 720x576 720x576 720x576 1920x1088 1920x1088 1920x1088 720x576 720x576 1920x1088 1920x1088 1920x1088 720x576 720x576 1920x1088 1920x1088 1920x1088 1920x1088 1920x1088 1920x1088 N Tasti di controllo della riproduzione video ENTER Inizia/Arresta la proiezione di diapositive.

Riproduce il filmato

Interrompe la riproduzione del filmato

Esce dalla modalità di riproduzione e torna all’Elenco filmati. TOOLS

Esegue varie funzioni nei menu dei filmati. Scorre in avanti e indietro i filmati con intervalli di 20 secondi. Varia la velocità di riproduzione. Sposta alla prima o all’ultima vista del file corrente. N Icona informazioni sulla funzione Film Quando tutti i filmati presenti nella cartella (o i file selezionati) sono stati ripetuti, Modalità Ripetizione è Acceso. Quando tutti i filmati presenti nella cartella (o i file selezionati) sono stati riprodotti una volta, Modalità Ripetizione è Spento. Riproduzione di un gruppo di filmati

Premere il tasto ▲ o ▼ per selezionare l’ordinamento. (Titolo, Orario, Cartella, Preferenza) Per selezionare il gruppo desiderato premere il tasto π (REW) o µ (FF). Premere il tasto TOOLS. Premere il tasto ▲ o ▼ per selezionare Rip grup cor, quindi premere il tasto ENTERE . Italiano - 41 BN68-01757A-Ita.indb

2008-9-24 15:02:12 Riproduzione dei filmati selezionati

Premere il tasto ▲ o ▼ per selezionare il filmato desiderato nell’Elenco filmati. Premere il tasto giallo. Ripetere l’operazione per selezionare più filmati. N Il simbolo c compare a sinistra del filmato selezionato. Premere il tasto ∂ (Play)/ENTERE . N Viene riprodotto solo il file selezionato. Riproduzione continua dei filmati Terminando la riproduzione di un filmato, è possibile riprodurlo in seguito in modo continuo. Mediante la funzione Ripr in continuo, è possibile vedere un filmato senza iniziare nuovamente dall’inizio o ricercare il punto nel quale si era precedentemente arrestato.

Selezionare il filmato per il quale si desidera attivare la funzione Ripr in continuo premendo il tasto ◄ o ► nell’Elenco filmati. Premere il tasto ∂ (Play)/ENTERE. Selezionare la riproduzione continua premendo il tasto Blu. N Il filmati inizierà ad essere riprodotto dal punto di arresto precedente. N Se la funzione Prom ripr cont di un film è impostata su Acceso, sullo schermo comparirà un messaggio quando si imposta l’opzione Ripr in continuo (vedere pag. 43)

4. Per uscire dalla modalità WISELINK Pro premere il tasto W.LINK sul telecomando.

Menu Opzione della riproduzione di filmati Modalità Ripetizione Strumenti Riproduce continuamente il filmato. Modalità Ripetizione ◄Acceso► Impostazioni immagine Impostazioni audio Formato immagine : Adatta Informazioni Rimozione sicura Impostazioni immagine/Impostazioni audio vedere pag. 43. Formato immagine U Sposta

• Adatta: Riproduce i filmato con la stessa dimensione dello schermo del televisore.
• Originale: Riproduce i filmato con la dimensione originale. L Regola e Esci Informazioni Vengono visualizzate le informazioni relative al filmato. Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Cancellazione di Foto/Musica/Filmati

Premere il tasto ▲ o ▼ per selezionare il file desiderato nell’Elenco Foto/ image_1.jpg Photo Mese : Gen Musica/Filmati. Slide Show Date : Gen.01.2008 Colore : Grigio Rip grup cor N Per cancellare più file, selezionarli premendo il tasto giallo. Compos Cancella Cartella : P-other Premere il tasto TOOLS. Preferiti : ★ ★ ★ Informazioni Premere il tasto ▲ o ▼ per selezionare Cancella o Elim file selez) quindi premere il tasto ENTERE. Premere il tasto ▲ o ▼ per selezionare OK, quindi premere il tasto Monthly ENTERE. Dispositivo Impostazioni pref Selezione Salta SUM N Il file viene eliminato. N Quando un file di sola lettura viene eliminato, sullo schermo compare il messaggio File sola lett.Elim?. N Non è possibile eliminare file di sola lettura insieme ad altri file. N Selezionando Cancella, l’eliminazione verrà annullata. N Durante l’eliminazione dei file, non rimuovere il dispositivo USB. N I file delle immagini della telecamera digitale connessa via PTP non possono essere cancellati. N I filmati cancellati non possono essere ripristinati.

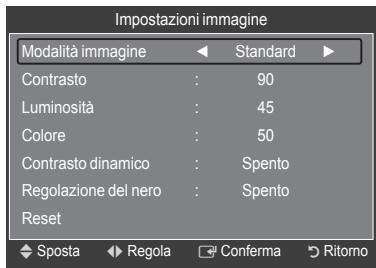

2008-9-24 15:02:13 Impostazione di immagini/musica mediante WISELINK Pro Durante la visione di una proiezione di diapositive o l'ascolto di musica con WISELINK Pro, è possibile impostare le immagini e l'audio. Impostazioni immagine

Premere il tasto TOOLS durante la proiezione di diapositive o la Impostazioni immagine riproduzione di un brano musicale. Modalità immagine Standard

2. Premere il tasto ▲ o ▼ per selezionare Impostazioni immagine.

3. Premere il tasto ◄ o ► per selezionare Modalità immagine (Dinamica,

Contrasto dinamico Spento

4. Premere i tasti ▲ o ▼ per spostarsi sulla voce desiderata. (Contrasto,

Regolazione del nero Spento Luminosità, Colore, Contrasto dinamico, Regolazione del nero, o Reset) Reset N Per ripristinare le impostazioni delle immagini selezionare Reset. U Sposta L Regola E Conferma

5. Premere il tasto ◄ o ► per regolare l’impostazione.

N Per maggiori informazioni sulle impostazioni delle immagini, vedere le pagine 15~18.

R Ritorno Impostazioni audio

Premere il tasto TOOLS durante una proiezione di diapositive o la riproduzione di un brano musicale.

2. Premere il tasto ▲ o ▼ per selezionare Impostazioni audio.

3. Premere il tasto ◄ o ► per selezionare la modalità Modalità audio.

(Standard, Musica, Film, Dialoghi, o Personaliz)

4. Premere i tasti ▲ o ▼ per spostarsi sulla voce desiderata.

N Per ripristinare le impostazioni delle immagini selezionare Reset.

5. Premere il tasto ◄ o ► per regolare l’impostazione.

N Per maggiori informazioni sull’impostazione audio, vedere pagina 21~22. Impostazioni audio Modalità audio

Reset U Sposta L Regola E Conferma R Ritorno Uso del menu Impostazione Il menu Setup mostra le impostazioni utente del menu WISELINK Pro. Premere il tasto W.LINK sul telecomando per visualizzare il menu WISELINK Pro.

2. Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi premere il

3. Per selezionare l’opzione desiderata, premere il tasto ▲ o ▼.

4. Premere il tasto ▲ o ▼ per selezionare l’opzione, quindi premere il tasto

ENTERE. N Per uscire dalla modalità WISELINK Pro premere il tasto W.LINK sul telecomando. WISELINK Pro SUM

Velocità slide show → Veloce/Lento/Normale Setup Photo Music Movie SUM Setup Disposit e Esci Setup Velocità slide show Musica Modalità Ripetizione Film Modalità Ripetizione Prom ripr cont di un film Durata salvasch Informazioni Rimozione sicura Selezionare questa opzione per determinare la velocità della proiezione delle diapositive. Musica Modalità Ripetizione → Acceso/Spento Selezionare questa opzione per riprodurre ripetutamente i brani musicali. Film Modalità Ripetizione Selezionare questa opzione per riprodurre ripetutamente i filmati. 851.98MB/995.00MB Free SUM Disposit ◄ Normale ► Acceso Acceso Acceso 3 min Sposta Regola Ritorno Prom ripr cont di un film Selezionare questa opzione per visualizzare il messaggio a comparsa di aiuto per la riproduzione continua del filmato. Durata salvasch → 1 min/3 min/5 min Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione. Informazioni Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato. Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Italiano - 43 BN68-01757A-Ita.indb

2008-9-24 15:02:13 WISELINK Pro-DLNA Impostazione della rete DLNA DLNA permette la visione di filmati e immagini memorizzati nel PC sul televisore mediante una connessione di rete in modalità Wiselink Pro. Ciò elimina la necessità di copiare i file su un dispositivo di memorizzazione USB per poi collegarlo al televisore. Per utilizzare DLNA, il televisore deve essere collegato alla rete e l’applicazione DLNA deve essere installata sul PC. Diagramma delle connessioni di rete

Collegare la porta [LAN] sul retro del televisore al modem esterno mediante un cavo LAN. Collegare il PC sul quale è stato installato il programma “DLNA PC Share Manager” e il modem esterno mediante un cavo LAN. Collegare la porta LAN a muro e il modem esterno mediante un cavo Modem. Collegamento alla rete

Una volta terminato il collegamento alla rete, impostare la rete sul televisore. N Una connessione wireless a Internet non supporta DLNA. N Le prime tre cifre (indirizzo subnet) degli indirizzi IP del televisore e del PC devono essere le stesse (es. IP Address:

Eseguire Test di rete per verificare le impostazioni di rete. Installazione dell’applicazione DLNA Per riprodurre il contenuto del PC sul televisore, è necessario prima installare l’applicazione. Requisiti di sistema

Inserire nel PC il CD del programma fornito in dotazione con il televisore. Per l’installazione del programma sono necessari 20MB di spazio libero sul disco rigido. N Se si intende condividere file, è necessario disporre di 20MB di spazio libero sul disco rigido ogni 100 file. N Annullando la condivisione dei file, lo spazio sul disco fisso utilizzato per le informazioni delle miniature verrà liberato. Formati supportati

2008-9-24 15:02:14 Installare l’applicazione

Eseguire il file Setup.exe contenuto del CD del programma fornito in dotazione con il prodotto. N In alternativa, è possibile scaricare il file dal sito web www.samsung.com. Installare SAMSUNG PC Share Manager come mostrato nelle figure sottostanti.

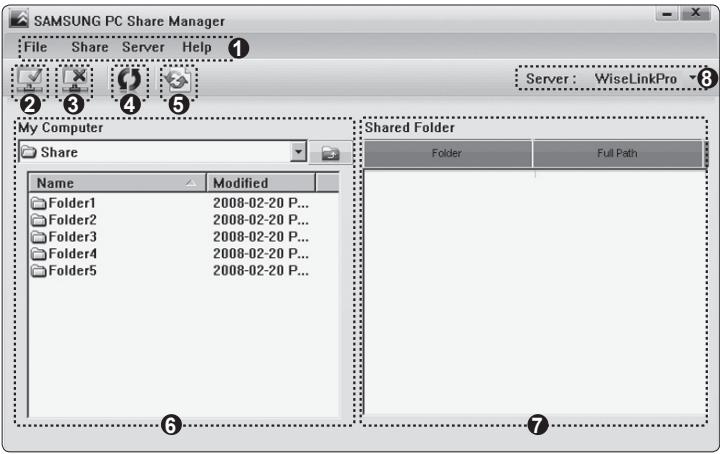

Una volta completata l’installazione, sul desktop verrà visualizzata l’icona PC Share Manager. N Fare doppio clic sull’icona per avviare il programma. Italiano - 45 BN68-01757A-Ita.indb

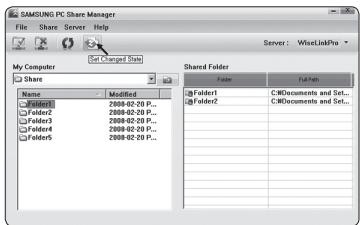

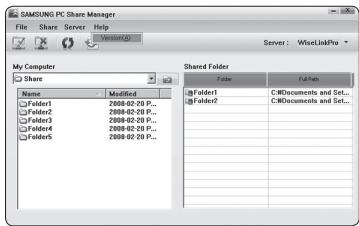

Menu: Vengono forniti i seguenti menu dell’applicazione: File, condividi, Server, e Guida. Fare clic per condividere la cartella del server PC selezionata. Fare clic per annullare la condivisione. Fare clic per aggiornare la cartella del PC e i file. Fare clic per sincronizzare lo stato della condivisione. Vengono elencate le cartelle e i file del PC da condividere. Vengono elencate le cartelle condivise dall’utente. Nome server PC indicato nell’elenco periferiche di WISELINK Pro: Fare clic per modificare il nome. ❑ File Proprietà: Mostra le informazioni relative al file selezionato nel file o nella cartella selezionati. - Metodo 1: Selezionare un file o una cartella quindi selezionare il menu File e il menu secondario proprietà. - Metodo 2: Selezionare un file o una cartella, fare clic con il tasto destro del mouse sul file o sulla cartella selezionati, quindi selezionare proprietà nel menu a comparsa. <Metodo 1> <Metodo 2> Name Name Name Modified Modified Modified Name Name Name Name Name Name Name Modified Name Name Esci: Termina l’applicazione DLNA. Una volta modificato lo stato della condizione, selezionando Esci senza applicare le modifiche, sullo schermo comparirà un messaggio che richiederà se si desidera applicare le modifiche apportate alle impostazioni del PC. Selezionare Sì per applicare le modifiche e uscire dall’applicazione. Name Name Name Name Yes Yes Yes

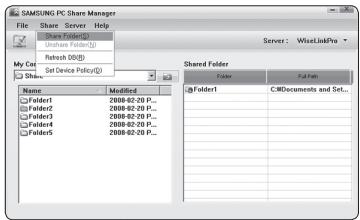

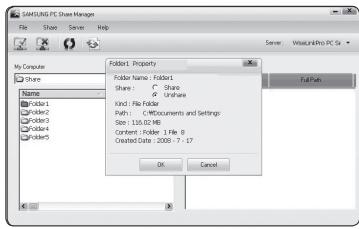

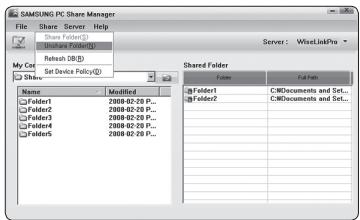

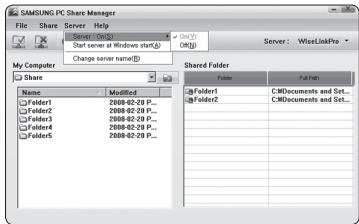

2008-9-24 15:02:18 ❑ condividi Condivisione di una cartella E’ possibile condividere una cartella del PC sul televisore. Il numero massimo di cartelle condivisibili è 32. N Il PC fungerà da server per il televisore. - Metodo 1: Selezionare una cartella in Risorse del computer, quindi selezionare il menu condividi e quindi il menu secondario condividi cartella. - Metodo 2: Selezionare una cartella in Risorse del computer, fare clic con il tasto destro del mouse sulla cartella selezionata, quindi selezionare condividi cartella nel menu a comparsa. - Metodo 3: Posizionare il mouse su una cartella nell’elenco delle cartelle in Risorse del computer nel pannello di sinistra e trascinare la cartella nel pannello Shared Folders. Alla comparsa di un messaggio di conferma della condivisione della cartella selezionare Sì. <Metodo 1> <Metodo 2> <Metodo 3> Annullamento della condivisione di una cartella E’ possibile annullare la condivisione di una cartella sul PC. Selezionare una cartella dal pannello Cartella condivisa e selezionare non condividere cartella. - Metodo 1: Selezionare una cartella nel pannello Cartella condivisa, selezionare il menu condividi quindi selezionare non condividere cartella. - Metodo 2: Selezionare una cartella nel pannello Cartella condivisa, fare clic con il tasto destro del mouse sulla cartella selezionata, quindi selezionare non condividere cartella nel menu a comparsa. - Metodo 3: Posizionare il mouse su una cartella nel pannello Cartella condivisa e trascinare la cartella nel pannello Risorse del computer. Alla comparsa di un messaggio di conferma dell’annullamento della condivisione della cartella selezionare Sì. <Metodo 1> <Metodo 2> <Metodo 3> Applicazione dwwelle impostazioni correnti Eseguire questa operazione quando la sincronizzazione è necessaria a causa di una nuova cartella condivisa o dell’annullamento di una condivisione. Il menu Imposta stato modificato applica i cambiamenti delle cartelle condivise ai dati memorizzati con il programma di condivisione PC. Dal momento che l’applicazione dei cambiamenti ai dati interni è un processo lungo, questa funzione permette agli utenti di applicare le modifiche ai dati solo quando è necessario. Fino a quando il menu Imposta stato modificato non viene selezionato, le modifiche alla cartella condivisa non verranno applicate al server. Le modifiche alle cartelle condivise non vengono applicate al PC fino a quando non viene selezionato il menu Imposta stato modificato. - Metodo 1: Selezionare il menu condividi quindi il menu secondario Aggiorna DB. - Metodo 2: Fare clic sull’icona Imposta stato modificato. Italiano - 47 BN68-01757A-Ita.indb

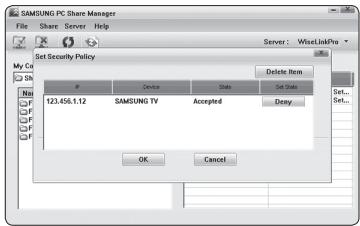

2008-9-24 15:02:19 Impostazione dei permessi di accesso Per abilitare il televisore a vedere il PC, il televisore deve essere impostato su Imposta politica dispositivo nella finestra Access Permission Settings. Inoltre, il server del PC e il televisore devono appartenere alla stessa subnet. - Metodo: Selezionare il menu condividi quindi selezionare Imposta politica dispositivo. Le voci rifiutate vengono rappresentate in grigio. E’ possibile cambiare i permessi di accesso usando il tasto accetta / Nega. Per eliminare una voce, selezionarla e selezionare elimina voce selezionata. ❑ Server Server E’ possibile eseguire o interrompere usando il PC come server. Avviamento del server all’avvio di Windows E’ possibile impostare il server del PC per essere eseguito automaticamente all’avvio di Windows. Modifica nome server È possibile rinominare il server del PC. Digitare un nuovo nome e fare clic su OK. Il nuovo nome comparirà nella parte superiore destra della finestra e anche sul televisore. ❑ Guida Versione Sullo schermo comparirà un riquadro informativo che riporta la versione del programma. Italiano - 48 BN68-01757A-Ita.indb

2008-9-24 15:02:19 Uso della funzione DLNA Uso del menu DLNA DLNA (Digital Living Network Alliance) permette la riproduzione dei contenuti memorizzati su un server DLNA (solitamente il PC) collegato al proprio televisore tramite una rete. Wiselink Pro permette la riproduzione di contenuti memorizzati su un dispositivo USB collegato al televisore, mentre DLNA permette la riproduzione di contenuti memorizzati su un server DLNA (PC) collegato al televisore tramite una rete. Le procedure per l’uso dei contenuti sono uguali a quelle utilizzate con WISELINK Pro. Installando il programma PC share manager fornito insieme al televisore sul PC, è possibile impostare il PC per assumere il ruolo di server DLNA tramite la rete.

WISELINK Pro DLNA : Server Photo Photo SUM Music Movie Setup Disposit e Esci Premere il tasto W.LINK sul telecomando per visualizzare il menu DLNA. Premere il tasto ◄ o ► per selezionare una icona (Foto, Musica, Impostazione), quindi premere il tasto ENTERE . N Per uscire dalla modalità DLNA premere il tasto W.LINK sul telecomando. ❑ Photo Menu Opzione dell’Elenco foto Sorting Photo List/Viewing the Information/Rotating the Photo file/Viewing a Slide Show Menu Opzioni durante una proiezione di diapositive Play & Pause/Velocità slide show/Zoom/Ruota ❑ Music Menu Opzione dell’Elenco musica Sorting Music List/Viewing the Information/Playing a music file Menu Opzione della riproduzione di file musicali Modalità Play & Pause/Repeat ❑ Movie Menu Opzione dell’Elenco film Sorting Movie List/Viewing the Information/Playing a Movie file Menu Opzione della riproduzione di filmati Modalità Play & Pause/Repeat ❑ Setup Velocità slide show/Music Repeat Mode/Movie Repeat Mode/Durata salvasch/Informazioni N DLNA non supporta le seguenti funzioni. - Le funzioni Musica di sottofondo e Impostazione musica di sottofondo. - Ordinamento dei file in base alle preferenze nelle cartelle Foto, Musica e Film. - La funzione Mod. gruppo - La funzione Cancella. - La funzione Rimozione sicura. - wLe funzioni dei tasti π (REW)/µ (FF) durante la riproduzione di un filmato. N La funzione Skip (tasto ◄/►) o Pause potrebbe non funzionare durante la riproduzione di un filmato per DLNA di altri produttori, in base al contenuto delle informazioni corrispondenti. N Il tempo di riproduzione può non essere visualizzato durante la riproduzione di un filmato. Italiano - 49 BN68-01757A-Ita.indb

2008-9-24 15:02:20 Content Library Attivazione della Content Library

Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Applicazione, quindi premere il tasto ENTERE.

2. Premere il tasto ▲ o ▼ per selezionare Content Library quindi premere il

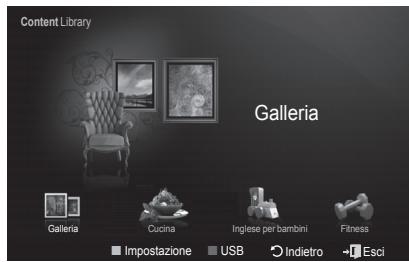

tasto ENTERE . Sullo schermo viene visualizzato il menu principale Content Library. WISELINK Pro Anynet+ (HDMI-CEC) Applicazione Content Library permette la visione o la riproduzione dei contenuti incorporati sul televisore o memorizzati sul dispositivo USB. Le funzioni Cancella, Sposta e Update non saranno attive con i contenuti incorporati sul televisore. Content Library

InfoLive Guida Prodotto N Premere il tasto CONTENT sul telecomando per visualizzare il menu principale Content Library. Premere il tasto ▲ o ▼ per selezionare un’icona (Galleria, Cucina, Inglese per bambini, Fitness), quindi premere il tasto ENTERE . N L’elemento selezionato verrà eseguito. N Consultare la spiegazione dei tasti che appare a schermo quando si usano mentre il contenuto viene riprodotto.

Content Library Galleria Galleria Tasto Sposta il cursore e seleziona una voce. ENTER Attiva la voce attualmente selezionata. EXIT (Tasti colorati) Inglese per bambini USB Indietro Fitness Esci Operazioni ▲/▼/◄/►(Rotella) RETURN Cucina Impostazione Ritorna al menu precedente. Arresta la funzione corrente e ritorna al menu principale di Content Library. I tasti che attivano le funzioni sono descritti nella pagina corrispondente. Questa barra serve per regolare il volume del contenuto riprodotto. CONTENT Uscita dalla modalità Content Library. N Premendo il tasto Volume o MUTE, non verrà visualizzato alcun OSD, ma verrà attivata la funzione corrispondente. N Contents Library contiene testo, grafica, immagini, contenuti multimediali, e altri materiali unicamente per uso informativo e promozionale. I materiali contenuti in Contents Library sono in continuo aggiornamento. I Materiali contenuti in Contents Library potrebbero non essere idonei ad alcune fasce di pubblico. N Le informazioni contenute in Contents Library sono fornite “così come sono.” Sebbene le informazioni fornite all’utente di Contents Library sono ottenute da, o sono conformi a, fonti ritenute affidabili, Samsung non è in grado di garantire e non garantisce l’accuratezza, la validità, la tempestività e la completezza di qualsiasi informazione o dati resi disponibili all’utente per alcun particolare scopo. In nessuna circostanza, inclusa negligenza, Samsung può essere ritenuta responsabile, sia per contratto sia per illecito, di eventuali danni diretti, incidentali, speciali o consequenziali, parcelle legali, spese, o qualsiasi altro danno di qualsiasi natura possa derivare, o essere associato, alle informazioni contenute in, o all’uso di, Contents Library, anche se avvisati del possibile verificarsi di tali danni. Italiano - 50 BN68-01757A-Ita.indb

2008-9-24 15:02:20 Uso della Content Library ❑ Galleria Art/Relax/Party: Questa funzione attiva una presentazione di diapositive con immagini ad alta risoluzione e musica di sottofondo e produce varie atmosfere. Usando la funzione Gallery del televisore, è possibile cambiare l’atmosfera della casa. N Per riprodurre tutte le immagini, premere il tasto giallo. N Per ogni opzione Art, Relax, e Party, esiste una musica preimpostata. N Premere il tasto INFO per vedere le informazioni dettagliate delle immagini. Premere il tasto INFO nuovamente o il tasto ► per nascondere le informazioni sui crediti. N I copyright dei contenuti di Galleria e tutte le informazioni ad essi relative sono riservati a Gallery Player, Inc. N Per ulteriori contenuti Galleria, verificare le informazioni sul sito web www.samsung.com. Per vedere come riprodurre ulteriori immagini, fare riferimento alla sezione Using Additional Content Using External USB Memory Storage. ❑ Cucina Antipasti/Secondi/Desserts: Mediante questa funzione è possibile visualizzare diverse ricette da seguire passo dopo passo. Vi auguriamo un buon divertimento con questi contenuti che vi potranno dare delle ottime idee per le vostre cene. N Le ricette inserite nei contenuti di Cucina sul televisore Samsung si basano su ricette pubblicate da Anness Publishing. N I copyright dei contenuti di Cucina e tutte le informazioni ad essi relative sono riservati a Practical Pictures. ❑ Inglese per bambini Storia/Canzoni/Riproduzione: Questo è un contenuto educativo e interattivo che i bambini possono vedere più volte. Buon divertimento con le storie, le canzoni e i giochi e i personaggi Boowa e Kwala. N I copyright dei contenuti di Inglese per bambini e tutte le implicazioni ad essi relative sono riservati a UpToTen. ❑ Fitness Stretching di base/Massaggio: Questo contenuto è dedicato al mantenimento della forma fisica, e mostra esercizi di massaggio e di stretching che possono essere utilizzati da tutta la famiglia. N Questo contenuto è dedicato al mantenimento della forma fisica, e mostra esercizi di massaggio e di stretching che possono essere utilizzati da tutta la famiglia. I contenuti Stretching di base per il televisore Samsung sono basati sul libro Stretching di Suzanne Martin pubblicato da DK mentre i contenuti di Massaggio sono basati sui libri pubblicati da Anness Publishing. N I copyright di Stretching di base sono riservati a DK Publishing Company. I copyright di Massaggio sono riservati a Practical Pictures. Tutte le implicazioni relative ai copyright sono riservate alla società corrispondente. Uso dei tasti del telecomando nel menu Fitness Tasto ◄/►(Rotella) ENTER E Operazioni Vedere il passo precedente/successivo Riproduzione o arresto (in Basic e Advanced Stretches) ❑ Durata salvasch Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione. Premere il tasto giallo per selezionare Setup nel menu principale Content Library. Italiano - 51 BN68-01757A-Ita.indb

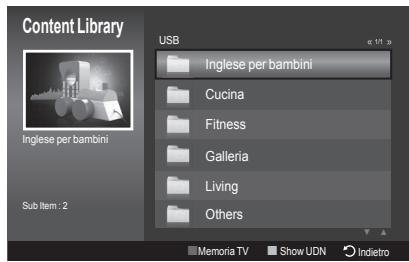

2008-9-24 15:02:21 Uso di contenuti aggiuntivi usando un dispositivo di memorizzazione USB esterno E’ possibile scaricare i contenuti su un dispositivo USB esterno per poi riprodurli sul televisore (i contenuti memorizzati su un dispositivo USB esterno vengono riprodotti direttamente senza prima essere copiati nella memoria Flash incorporata nel televisore). Riproduzione e interruzione di un nuovo contenuto

Premere il tasto rosso nel menu principale Content Library . N Sullo schermo verrà visualizzata la schermata principale del browser USB. N Comparirà quindi un elenco di tutti i file memorizzati nel dispositivo USB. Premere il tasto ▲ o ▼ per passare al file (o cartella) da riprodurre. Premere il tasto ENTERE. N Verrà visualizzato il contenuto selezionato. N L’uso del contenuto è uguale all’uso dei contenuti memorizzati nella memoria del televisore. N Per tornare alla schermata principale del browser USB, premere il tasto EXIT. N Content Library supporta solo dispositivi USB Mass Storage Class (MSC). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb e i Flash Card Reader (entrambe le unità HDD e HUB USB non sono supportate). Content Library Galleria Galleria Cucina Inglese per bambini Impostazione Content Library USB Indietro USB Fitness Esci << 1/1 >> Inglese per bambini Cucina Inglese per bambini Fitness Galleria Living Sub Item : 2 Others

Indietro Download di nuovi contenuti Eventuali nuovi contenuti diversi da quelli incorporati vengono forniti sul sito web Samsung.com a pagamento o a titolo gratuito. Download di contenuti

Visitare il sito web www.samsung.com e accedere alla pagina Content Library. Digitare il codice del prodotto (UDN, Unique Device Number). Selezionare un contenuto nella pagina Contents Download. Scaricare il contenuto sul dispositivo USB. N Content Library supporta solo dispositivi USB Mass Storage Class (MSC). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb e i Flash Card Reader (entrambe le unità HDD e HUB USB non sono supportate).

5. Accedere al menu principale Content Library premendo il tasto CONTENT o selezionando Content Library (Menu →

Applicazione → Content Library) . Collegare il dispositivo USB alla porta USB posta sul lato del televisore. Individuare il codice del prodotto (Unique Device Number, UDN)

1. Collegare il dispositivo USB alla porta USB posta sul lato del televisore.

. Nella schermata principale del browser USB, premere il tasto verde (Show UDN).

3. Il codice a 18 cifre visualizzato sullo schermo è il codice del prodotto.

Contenuto fornito Sono disponibili ulteriori contenuti sul sito www.samsung.com. Italiano - 5 BN68-01757A-Ita.indb

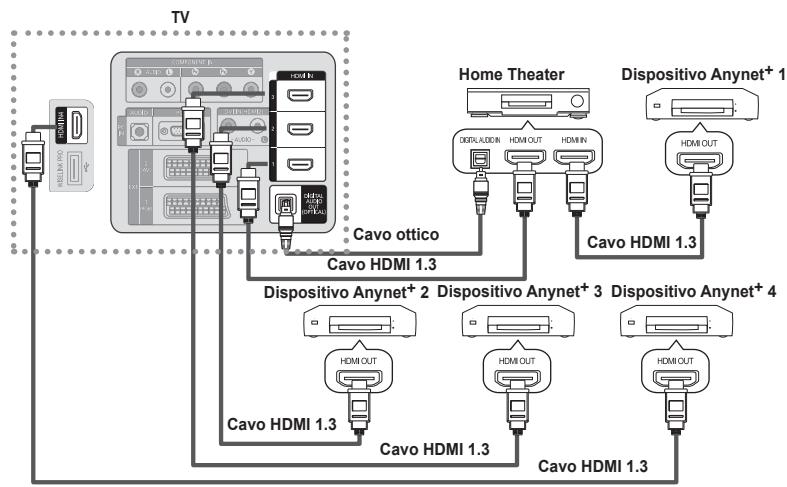

2008-9-24 15:02:21 Informazioni su Anynet+ Collegamento dei dispositivi Anynet+ Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. Per collegarlo a un TV Dispositivo Anynet+ 1 Cavo HDMI 1.3

Cavo HDMI 1.3 Collegare il jack [HDMI 1], [HDMI 2], [HDMI 3] o [HDMI 4] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Collegare il cavo ottico tra l’uscita Digital Audio Out (ottica) del televisore e l’ingresso Digital Audio dell’Home Theater. Qualora si opti per una connessione di questo genere, la presa Optical permette l’uscita di soli 2 canali audio. In questo modo non sarà possibile sentire l’audio dall’altoparlante frontale sinistro e destro dell’Home Theater e dal subwoofer. Per avere un audio a 5.1 canali, collegare il jack Digital Audio Out (ottico) del lettore DVD o del decoder cavo/satellite (es. Anynet Device 1 o 2) direttamente a un amplificatore o all’Home Theater, non al televisore. Collegare solo un Home Theater. E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. Anynet+ si attiva solo quando il relativo dispositivo AV che supporta Anynet+ è acceso o in modalità Standby. Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo. Italiano - 53 BN68-01757A-Ita.indb

2008-9-24 15:02:23 Configurazione di Anynet+ ❑ Anynet+(HDMI-CEC) Impostazione

• Anynet+ (HDMI-CEC) → Spento / Acceso: Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostato su Acceso. N Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+.
• Spegnimento auto→ No / Sì:Disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore N La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+. N Se si imposta Spegnimento auto su Sì, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di registrazione, potrebbe non spegnersi automaticamente. Applicazione Strumenti → Anynet+ (HDMI-CEC) esegue la stessa funzione. WISELINK Pro Anynet+ (HDMI-CEC)

Content Library InfoLive Guida Prodotto Elenco dispositivi mpostazione U Sposta E Conferma R Ritorno Impostazione Anynet+ (HDMI-CEC) Spegnimento auto U Sposta : Acceso Spento Acceso E Conferma R Ritorno Scansione e passaggio da un dispositivo Anynet+ all’altro

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Visualizza TV Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere il Elenco dispositivi Registrazione DVDR tasto ENTERE . DVDR FunzionamentoRicevitore : Acceso N Vengono elencati tutti i dispositivi Anynet+ collegati al televisore. Se non Impostazione si trova il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi. N Solo all’impostazione di Anynet+ (HDMI-CEC) su On nel menu U Sposta E Conferma R Ritorno Impostazione comparirà il menu Elenco dispositivi Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere il tasto ENTER . Il dispositivo selezionato viene attivato. Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al televisore. Al termine della scansione, il numero di dispositivi trovati non appare. Sebbene all’accensione del televisore l’apparecchio ricerchi automaticamente tutti i dispositivi collegati, questi non vengono automaticamente visualizzati nell’elenco dei dispositivi collegati. Per ricercare il dispositivo collegato premere il tasto rosso. Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi. Italiano - 54 BN68-01757A-Ita.indb

2008-9-24 15:02:24 Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Elenco dispositivi Menu (nome_dispositivo) Descrizione La modalità Anynet+ passa alla modalità di trasmissione TV. Visualizza l’elenco dei dispositivi Anynet+. Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. Funzionamento (nome_ Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore dispositivo) DVD, comparirà il menu di riproduzione del registratore DVD. Registra: (*registratore) Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) (*registratore) Prenota Permette la programmazione della registrazione sul registratore. (Questa funzione è disponibile solo Registrazione per i dispositivi che supportano la funzione di programmazione.) Interrompere registrazione: Interrompe la registrazione. (*registratore) Ricevitore L’audio viene emesso attraverso il ricevitore. N Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). Tasti del telecomando disponibili in modalità Anynet+ Tipo di dispositivo Stato operativo Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo Dispositivo Anynet schermo. Una volta attivato il dispositivo, quando si riproduce un file Dispositivo con Una volta attivato il dispositivo, sintonizzatore durante la visione di un incorporato programma televisivo Dispositivo audio Una volta attivato il ricevitore Tasti disponibili Tasti numerici ▲/▼/◄/►/Tasti ENTERE Tasti colorati / tasto EXIT π(Ricerca indietro) / µ(Ricerca avanti) ∫(Stop) / ∂(Riproduci) / ∑(Pausa) Tasto P Tasto VOL Tasto MUTE

N La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV. N Il tasto ∏ è attivo solo in fase di registrazione. N Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere gestiti solo tramite telecomando. N In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. N Le funzioni Anynet+ non sono attive con prodotti di altre marche. N Le operazioni π, µ possono differire a seconda del dispositivo in uso. Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo. Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ Visualizza TV (HDMI-CEC). Elenco dispositivi Registrazione DVDR

2. Premere il tasto ▲ o ▼ per selezionare Registrazione: (nome_dispositivo),

DVDR Funzionamento quindi premere il tasto ENTERE. La registrazione ha inizio. Ricevitore Acceso N Se sono presenti più dispositivi di registrazione Impostazione Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi U Sposta E Conferma R Ritorno premere il tasto ENTERE . La registrazione ha inizio. N Se il dispositivo di registrazione non è visualizzato Selezionare Elenco dispositivi e premere il tasto rosso per cercare i dispositivi collegati.

3. Premere il tasto EXIT per uscire.

N E’ possibile registrare il segnale preveniente da una sorgente selezionando Registrazione: (nome_dispositivo). N Premendo il tasto ∏ si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. N Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare la guida di riferimento del dispositivo di registrazione utilizzato.

2008-9-24 15:02:24 Ascolto tramite il Ricevitore (Home theater) È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+

(HDMI-CEC). Visualizza TV Elenco dispositivi

2. Premere il tasto ▲ o ▼ per selezionare Ricevitore. Premere il tasto ▲ o ▼per

selezionare Acceso o Spento. Registrazione DVDR DVDR Funzionamento

3. Premere il tasto EXIT per uscire.

Ricevitore Acceso N Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei Impostazione dispositivi. N Il ricevitore è operativo solo se è collegato in modo appropriato il jack Optical In U Sposta L Adjust R Ritorno del ricevitore al jack Optical Out del televisore. N Quando il ricevitore (home theater) è impostato su On, è possibile udire l’audio proveniente dall’uscita Optical del televisore. Quando il televisore visualizza un segnale DTV (air), invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. N Utilizzando la funzione WISELINK Pro, l’audio potrebbe non essere emesso correttamente attraverso il ricevitore. N Quando si ascolta l’audio attraverso il ricevitore, vi sono limitazioni per l’uso del menu relativo all’audio e alla funzione PIP (MTS, Preferred language). N Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su Acceso (per lo scollegamento del cavo o un calo di potenza), la funzione Select speaker può essere impostata su Altoparlante ester alla riaccensione del televisore (vedere pag. 22). Risoluzione dei problemi con Anynet+ Sintomo Anynet+ non funziona. Soluzione

• Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+.
• Collegare un solo ricevitore (Home Theater).
• Controllare che il cavo di alimentazione di Anynet+ sia correttamente collegato.
• Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+.
• Verificare se Anynet+ (HDMI-CEC) è impostato su On nel menu Impostazione di Anynet+.
• Verificare che il telecomando del televisore sia in modalità TV.
• Verificare che sia Anynet+ la modalità esclusiva del telecomando.
• In particolari condizioni, Anynet+ non funziona. (Ricerca canali, funzionamento WISELINK Pro, Plug & Play, ecc.)
• Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore.
• Controllare che la funzione Anynet+ del dispositivo Anynet+ sia attivata. Per avviare Anynet+.

• Verificare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su On nel menu Impostazione di Anynet+.
• Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+ e selezionare l’opzione desiderata. Per uscire da Anynet .
• Selezionare View TV nel menu Anynet+.
• Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+.
• (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) Sullo schermo viene visualizzato • Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o il passaggio a un’altra modalità di visualizzazione. il messaggio Connecting to
• Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla Anynet+ device.... nuova modalità di visualizzazione. Impossibile avviare la riproduzione sul dispositivo Anynet+. Lo schermo del dispositivo esterno non appare. Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play.
• Controllare se il dispositivo supporta le funzioni Anynet+.
• Verificare che il cavo HDMI 1.3 sia collegato correttamente.
• Verificare che Anynet+ (HDMI-CEC) sia impostato su On nel menu Impostazione di Anynet+.
• Cercare nuovamente altri dispositivi Anynet+.
• E’ possibile collegare un dispositivo Anynet+ utilizzando solo un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
• In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo. Il programma TV non può essere Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato. registrato. L’audio del televisore non viene Collegare il televisore e il ricevitore mediante il cavo ottico. riprodotto attraverso il ricevitore. Italiano - 56 BN68-01757A-Ita.indb

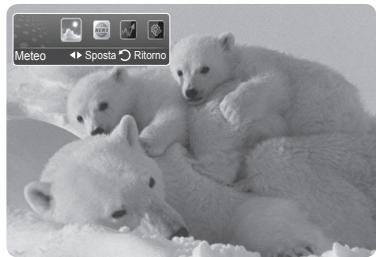

2008-9-24 15:02:24 InfoLive Usare InfoLive Mediante il servizio InfoLive di SAMSUNG è possibile vedere notizie, avere informazioni sul mercato borsistico e sul meteo. Anynet+ (HDMI-CEC) Applicazione N Configurazione della rete (Vedere pagine 27~28) N Il servizio InfoLive è disponibile solo in Inghilterra, Francia, Germania, Italia, Spagna, Norvegia, Svezia, Danimarca, Finlandia e Russia. La nazione è selezionata in base a quella impostata in Plug & Play.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per

selezionare Applicazione, quindi premere il tasto ENTERE.

Premere il tasto ▲ o ▼ per selezionare InfoLive, quindi premere il tasto ENTERE. Meteo Content Library InfoLive

Guida Prodotto Sposta Ritorno

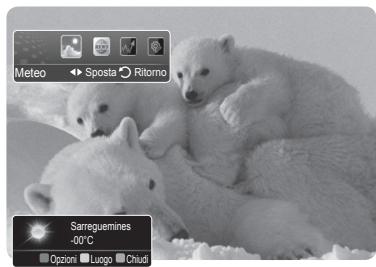

3. Premere il tasto ◄ o ► per selezionare un servizio (Meteo, Notiziari, Azioni o

Premere il tasto INFO.L del telecomando. Premere il tasto ◄ o ► per selezionare Meteo, quindi premere il tasto ENTERE. Meteo Ritorno Sposta Configurare la Regione

Premere il tasto giallo. Premere il tasto ▲ o ▼ per selezionare la lettera iniziale (A~Z) della zona desiderata, quindi premere il tasto ENTERE. Premere il pulsante ► per passare alla categoria. Premere il tasto ▲ o ▼ per selezionare la zona desiderata, quindi premere il tasto ENTERE. N E’ possibile controllare le condizioni meteo della regione selezionata. Sarreguemines -00°C Opzioni Luogo Chiudi Impostare l’opzione Meteo

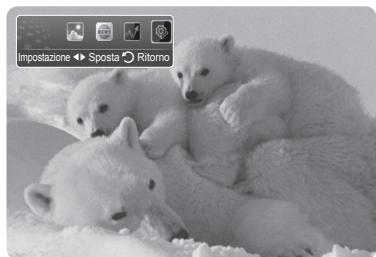

Premere il tasto rosso durate l’uso del servizio per cambiare l’opzione Meteo. Premere il tasto ▲ o ▼ e selezionare l’opzione Meteo. Per uscire dal servizio Meteo, premere il tasto blu. Per uscire dal servizio InfoLive, premere il tasto EXIT. Meteo Sposta Ritorno Opzioni Cond. meteo odierner Meteo settiman. Selezione Ritorno Sarreguemines -00°C Uso del Servizio Notiziari N L’emittente dei notiziari potrebbe essere sostituita in futuro.

Premere il tasto INFO.L del telecomando. Premere il tasto ◄ o ► per selezionare Notiziari, quindi premere il tasto ENTEREE. N Premere il tasto ENTERE per vedere l’articolo nei dettagli. N Premere il tasto ▲ o ▼ per vedere l’articolo precedente o successivo.

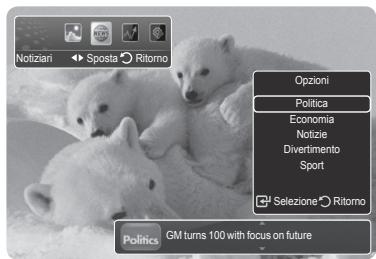

3. Premere il tasto rosso durate l’uso del servizio per cambiare l’opzione Notiziari del

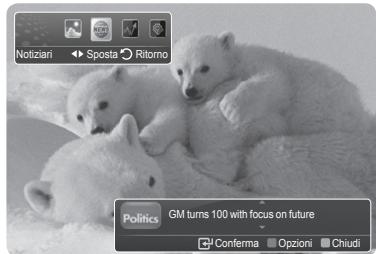

4. Premere il tasto ▲ o ▼ e selezionare l’opzione Notiziari del servizio.

N L’opzione del servizio Notiziari cambia in base al servizio web fornito. N Per uscire dal servizio Notiziari, premere il tasto blu. N Per uscire dal servizio InfoLive, premere il tasto EXIT. Notiziari Sposta Ritorno GM turns 100 with focus on future Conferma Notiziari Sposta Opzioni Chiudi Ritorno Opzioni Politica Economia Notizie Divertimento Sport Selezione Ritorno GM turns 100 with focus on future Italiano - 58 BN68-01757A-Ita.indb

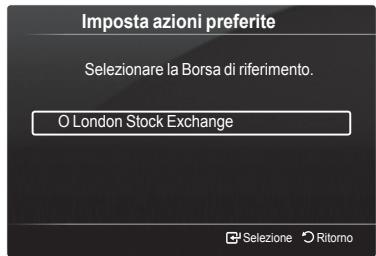

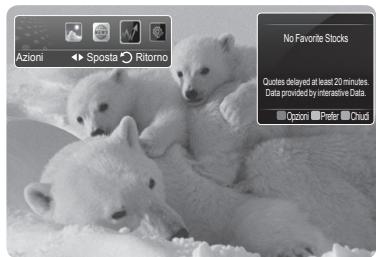

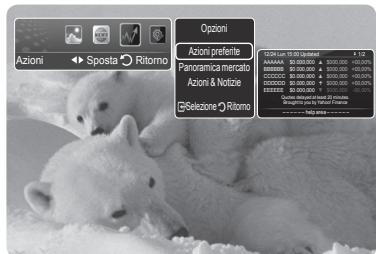

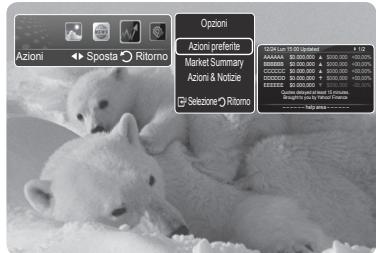

2008-9-24 15:02:27 Uso del Servizio Azioni

Premere il tasto INFO.L del telecomando. Premere il tasto ◄ o ► per selezionare Azioni, quindi premere il tasto ENTERE. Premere il tasto rosso durante l’uso del servizio per cambiare l’opzione Azioni. Premere il tasto ▲ o ▼ per selezionare Azioni, quindi premere il tasto ENTERE. No Favorite Stocks Azioni Sposta Ritorno Quotes delayed at least 20 minutes. Data provided by interastive Data. Opzioni Prefer Chiudi N Le quotazioni riportate hanno un ritardo massimo di 20 minuti. Il ritardo nelle quotazioni può variare in base al paese. N Per uscire dal servizio Azioni, premere il tasto blu. N Per uscire dal servizio InfoLive, premere il tasto EXIT. Azioni preferite: Vengono visualizzate le informazioni relative alle azioni preferite. E’ possibile impostare Favorite Stocks (Azioni preferite) premendo il tasto giallo. Opzioni Azioni Sposta Ritorno Panoramica mercato: Riporta i principali indici e l’indice completo, le variazioni Azioni preferite Panoramica mercato Azioni & Notizie 12/24 Lun 15:00 Updated 1/2 AAAAAA $0.000,000 ▲ $000,000 +00,00% BBBBBB $0.000,000 ▲ $000,000 +00,00% CCCCCC $0.000,000 ▲ $000,000 +00,00% DDDDDD $0.000,000 $000,000 +00,00% EEEEEE $0.000,000 ▼ $000,000 -00,00% Quotes delayed at least 20 minutes. Brought to you by Yahoo! Finance Selezione Ritorno – – – – – – help area – – – – – – nelle quotazioni, con l’indicazione %. Azioni & Notizie: Vengono visualizzate le informazioni relative alle azioni preferite, agli indici principali e alle notizie finanziarie. Impostazione degli elementi della voce Azioni preferite

Premere il tasto giallo quando è selezionata l’opzione Azioni preferite o Azioni & Notizie. Premere il tasto ENTERE per selezionare il mercato borsistico desiderato. N Comparirà la videata di impostazione di Azioni preferite . Premere il tasto ◄, ►, ▲ o ▼ per inserire il simbolo dell’azione desiderata. Quindi premere il tasto ENTER . N Viene visualizzato il risultato. N E’ possibile controllare i simboli azionari attraverso i quotidiani o Internet. Premere il tasto ENTERE per impostare una azione preferita. N Il titolo selezionato viene impostato come Azione preferita. N Per cancellare le azioni preferite Premere il tasto verde quando è selezionata l’opzione Azioni preferite o Azioni & Notizie. Premere il tasto ▲ o ▼ per selezionare il titolo, quindi premere il tasto ENTERE. Il contrassegno c comparirà alla sinistra del nome del titolo selezionato. Premere il tasto RETURN. Opzioni Azioni Sposta Ritorno Azioni preferite Market Summary Azioni & Notizie 12/24 Lun 15:00 Updated AAAAAA BBBBBB CCCCCC DDDDDD EEEEEE Selezione Ritorno $0.000,000 $0.000,000 $0.000,000 $0.000,000 $0.000,000

1/2 $000,000 $000,000 $000,000 $000,000 $000,000 +00,00% +00,00% +00,00% +00,00% -00,00% Quotes delayed at least 15 minutes. Brought to you by Yahoo! Finance – – – – – – help area – – – – – – Imposta azioni preferite Selezionare la Borsa di riferimento. O London Stock Exchange Selezione Ritorno Imposta azioni preferite Inserisci simbolo titolo azionario. Regola Sposta Selezione Ritorno Italiano - 59 BN68-01757A-Ita.indb

2008-9-24 15:02:29 Impostazione di InfoLive

Premere il tasto INFO.L del telecomando. Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi premere il tasto ENTERE. Per selezionare l’opzione desiderata, premere il tasto ▲ o ▼. (Avvio automatico, Visual ora, Dimensione carattere, Colore primo piano, InfoLive’s Position) Premere il tasto ▲ o ▼ per selezionare un’opzione, quindi premere il tasto ENTERE.

• Avvio automatico: Determina l’avviamento automatico di InfoLive all’all’accensione del televisore. E’ possibile selezionare Spento o Acceso.
• Visual ora: Determina il tempo di visualizzazione del servizio Notiziari sullo schermo del televisore. E’ possibile selezionare: 10 minuti, 20 minuti, 1 ora, o Sempre.
• Dimensione carattere: Nel servizio InfoLive è possibile selezionare la dimensione dei caratteri tra Standard o Large.
• Colore primo piano: Per il servizio InfoLive è possibile selezionare i Colore primo piano (nero, blu, rosso, verde, grigio). Il colore viene applicato a ogni finestra, opzione e impostazione del servizio.
• InfoLive’s Posizione: E’ possibile impostare sullo schermo la posizione di ogni servizio InfoLive disponibile. E’ possibile selezionare una delle sei posizioni preimpostate di InfoLive (Posizione 1~Posizione 6). Impostazione Sposta Ritorno Impostazione di InfoLive Avvio automatico : Spento Visual ora : 10 Minuto Dimensione carattere : Standard Colore primo piano : Nero InfoLive’s Position Sposta Selezione Ritorno N Per uscire dal servizio Impostazione, premere il tasto EXIT. N Per uscire dal servizio InfoLive, premere il tasto EXIT. nfoLive’s Posizione Notiziari Azioni Meteo Notiziari Azioni Notiziari Posizione 1 Notiziari Posizione 4 Azioni Posizione 2 Azioni Notiziari Notiziari Notiziari Posizione 3 Notiziari Azioni Notiziari Posizione 5 Notiziari Azioni Notiziari Posizione 6 Italiano - 60 BN68-01757A-Ita.indb

2008-9-24 15:02:30 Consigli per l’uso Funzione Teletext La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. N Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. 1 : (esci) Esce dal servizio Teletext 2 6 (indice) Premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice. 3 8 (memorizza) Utilizzato per memorizzare le pagine del servizio Teletext.

4 4 (formato) Premere questo tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 5 5 (scopri) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 6 / (teletext attivo/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente. 7 1 (pagina secondaria) Visualizza la pagina secondaria disponibile.

8 2 (pagina su) Consente di visualizzare la pagina Teletext successiva. 9 3 (pagina giù) Consente di visualizzare la pagina Teletext precedente. 0 0 (modalità) Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto nella modalità LIST, si attiva la modalità di memorizzazione dell’elenco. In questa modalità è possibile memorizzare la pagina Teletext all’interno di un elenco utilizzando il tasto 8 (memorizza).

! 9 (mantieni) Consente di mantenere visualizzata una pagina, se la pagina è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione. @ 7 (annulla) Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina. # Tasti colorati (rosso/verde/giallo/blu) Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. N E’ possibile cambiare le pagine teletext premendo i tasti numerici sul telecomando. Italiano - 61 BN68-01757A-Ita.indb

2008-9-24 15:02:30 Le pagine teletext sono organizzate in base a sei categorie: Parte

Contenuti Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato. Informazioni FASTEXT. N Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue: - Digitando il numero di pagina - Selezionando un titolo in un elenco - Selezionando un’intestazione colorata (sistema FASTEXT) N Premere il tasto TV per uscire dal servizio Teletext. Specifiche del kit di supporto a parete (VESA) Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e lesioni personali. Famiglia di prodotti poll. Spec. VESA (A * B) 23 ~ 26 200 * 100 32 ~ 40 LCD-TV 46 ~ 52 57 ~ 70 80 ~ 63 ~ 70 1400 * 800 400 * 400 600 * 400 676 * 407 (No VESA) 800 * 400 80 ~ 1400 * 800 42 ~ 58 PDP-TV 200 * 200 400 * 400 600 * 400 700 * 400 (No VESA) 800 * 400

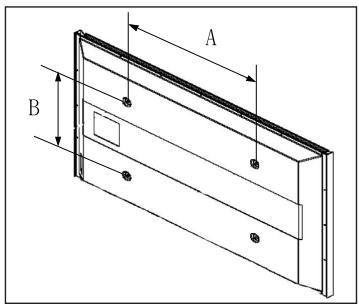

Vite standard Quantità

N Sono disponibili kit di montaggio a parete per tutte le dimensioni standard, come mostra la tabella precedente. N Insieme al kit di montaggio a parete vengono forniti anche un manuale di istruzioni e tutti i componenti necessari per l’assemblaggio. N Non utilizzare viti più lunghe rispetto alle dimensioni standard, in quanto potrebbero danneggiare l’interno del televisore. N Per installazioni a parete con viti non conformi agli standard VESA, la lunghezza delle viti può variare a seconda delle relative specifiche. N Non utilizzare viti non conformi agli standard VESA. Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con conseguente rischio di infortuni. Samsung declina ogni responsabilità per questo tipo di incidenti. N Samsung declina ogni responsabilità in caso di danni al prodotto o infortuni dovuti a un’installazione non conforme agli standard VESA o alle specifiche indicate oppure alla mancata osservanza delle istruzioni di installazione del prodotto. N I modelli a 57” e a 63” non sono conformi alle specifiche VESA. Di conseguenza, con questo modello è necessario utilizzare un kit di montaggio a parete apposito. N Non superare i 15° di inclinazione quando si monta questo televisore.    Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche. Italiano - 62 BN68-01757A-Ita.indb

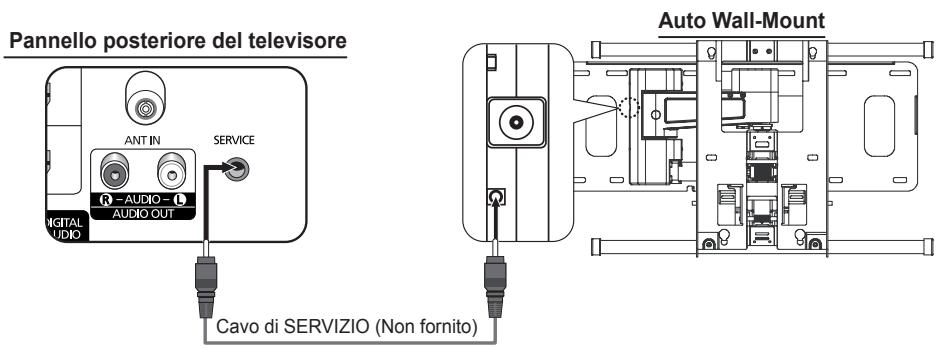

2008-9-24 15:02:31 Regolazione supporto a parete (Kit venduto separatamente) Una volta installato il supporto a parete, è possibile regolare facilmente la posizione del televisore. Auto Wall-Mount Pannello posteriore del televisore Cavo di SERVIZIO (Non fornito) Visualizzazione del menu

Impostazione Premere il tasto ▲, ▼, ◄ o ► sul telecomando. N Viene visualizzata la schermata Wall Mount Adjustment. N Quando si guarda un programma sul televisore, se premendo un tasto di direzione la schermata Auto Wall Mount non compare, utilizzare il menu per visualizzarla. - Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare Impostazione, quindi premere il tasto ENTERE. - Premere il tasto ▲ o ▼ per selezionare Reg mont a parete, quindi premere il tasto ENTERE. Testo digitale : Disattiva Effetto luce : Mod vis ON

Reg mont a parete Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Aggiornamento software Interfaccia comune Memorizzazione della posizione

Regolazione montaggio a parete Effettuare la regolazione fino a impostare la posizione desiderata utilizzando i tasti N Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia comparirà la schermata di regolazione. N Premere INFO per reimpostare i valori. Premere il tasto ◄ o ► per selezionare Posizione

Sì, quindi premere il tasto ENTERE. La posizione viene inizializzata alle Regola Salva impostazioni predefinite. Premere il tasto blu. Premere il tasto ▲ e ▼ per selezionare una modalità di memorizzazione tra Position 1, Position 2 o Position 3 allo scopo di memorizzare la posizione corrente. N Per non memorizzare la posizione corrente, premere il tasto RETURN. O Quando si seleziona una modalità di memorizzazione, non è possibile utilizzare i tasti colorati. Premere il tasto ENTERE per memorizzare. N Quando è selezionata l’opzione Position1, viene visualizzato il messaggio Posizione corrente salvata come Posizione1. Premere il tasto ENTERE. N La posizione memorizzata viene visualizzata a sinistra del menu OSD. Spostamento sulla posizione memorizzata

Completare la Fase 1 della procedura “Entering the menu”. Premendo un tasto colorato (rosso, verde, giallo) è possibile spostare il supporto a parete nella posizione memorizzata. N E’ possibile spostare il supporto a parete su una delle tre posizioni preimpostate semplicemente premendo i tasti colorati rosso (posizione 1), verde (posizione 2) o giallo (posizione 3). N Regolando la posizione dopo aver effettuato lo spostamento su una posizione preimpostata, la visualizzazione della posizione scomparirà. Centrale Salva Selez modalità di salvataggio. Posizione1 Posizione2 Posizione3 Sposta Conferma Ritorno N Per informazioni sull’installazione, consultare il Manuale di installazione fornito insieme al supporto a parete. N Per l’installazione del prodotto e l’installazione e lo spostamento del supporto a parete, consultare un installatore specializzato. N Utilizzare questo manuale di installazione se si desidera fissare il supporto a una parete. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. N L’opzione Auto Wall Mount non è disponibile se Anynet+ o WISELINK Pro sono in uso. Italiano - 63 BN68-01757A-Ita.indb

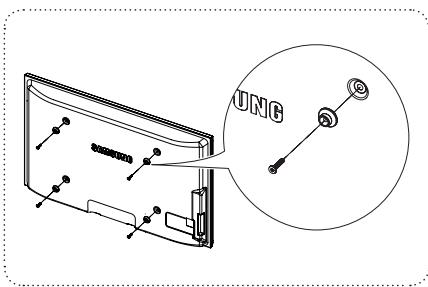

2008-9-24 15:02:32 Preparazione prima dell’installazione del supporto a parete Caso A. Installazione di un supporto a parete SAMSUNG Caso B. Installazione di un supporto a parete di un’altra marca

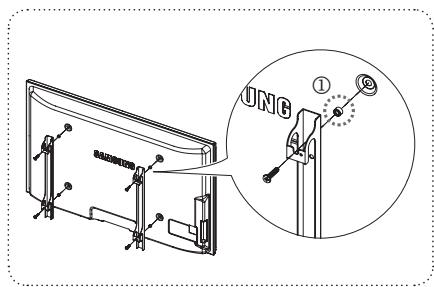

Installare il supporto a parete con un valore di coppia di 15kgf·cm o inferiore. Applicando un valore di coppia diverso da quello indicato i componenti possono subire danni. Il kit degli accessori contiene un anello di sostegno [①] per l’installazione di supporti a parete di altre marche su televisori Samsung. (Caso B)

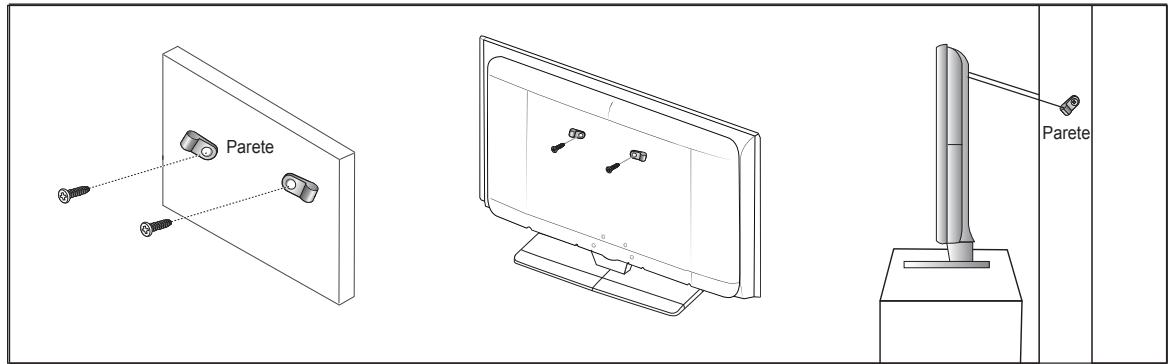

Fissaggio del televisore alla parete Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Parete Parete Per evitare una eventuale caduta del televisore:

Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate. N A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. N Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e quindi avvitarle nuovamente al televisore. N Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, le viti sono vendute separatamente.

Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. N Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. N Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. N Slegare il cavo prima di spostare il televisore.

Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato. Italiano - 64 BN68-01757A-Ita.indb

2008-9-24 15:02:33 Risoluzione dei problemi Prima di contattare il Servizio di assistenza Samsung, si consiglia di eseguire i seguenti semplici controlli. Se non si riesce a risolvere il problema seguendo le istruzioni qui indicate, annotare il modello e il numero di serie del prodotto e contattare il rivenditore. Nessun audio o immagine

Controllare che il cavo di alimentazione sia collegato alla presa di corrente. Verificare di aver premuto il tasto sul dispositivo. Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine. Controllare il volume. Controllare se Seleziona altoparlante è impostato su Altoparlante ester. Immagine normale ma audio assente

• Controllare il volume.
• Controllare se il tasto MUTEM del telecomando è stato premuto. Nessuna immagine oppure immagine in bianco e nero

• Regolare le impostazioni del colore.
• Controllare se la selezione del sistema di trasmissione è corretta. Interferenze di audio e immagine

• Provare a identificare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano.
• Collegare il televisore a un’altra presa di corrente. Immagini offuscate o poco nitide, audio distorto

• Controllare la direzione, la posizione e i collegamenti dell’antenna.
• Questo problema si verifica spesso quando si utilizza un’antenna interna. Telecomando non funzionante

Sostituire le batterie del telecomando. Pulire il bordo superiore del telecomando (finestra di trasmissione). Controllare che i terminali + e - delle batterie siano inseriti correttamente. Controllare che le batterie non siano scariche. Lo schermo è nero e la spia di alimentazione lampeggia in modo continuo

Sul computer controllare l'alimentazione e il cavo di segnale. Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer. Sul dispositivo (STB, DVD, ecc.) verificare l'alimentazione e il cavo segnale. Il televisore sta utilizzando il proprio sistema di gestione alimentazione. Premere il tasto Source sul pannello di controllo o sul telecomando. Spegnere e riaccendere il televisore. L’immagine danneggiata viene visualizzata nell’angolo dello schermo. Se Just Scanè selezionata, l’immagine danneggiata può essere visibile nell’angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal televisore. Viene visualizzato il messaggio “Resets all settings to the default values.”. Ciò si verifica quando si tiene premuto il tasto EXIT per qualche istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica. Italiano - 65 BN68-01757A-Ita.indb

2008-9-24 15:02:34 Specifiche Le descrizioni e le caratteristiche riportate in questo manuale sono fornite unicamente a scopo informativo e sono soggette a modifiche senza preavviso. Nome modello Dimensione schermo (Diagonale) Risoluzione PC (Ottimale) Uscita Audio Dimensioni (LxPxA) Corpo Con piedistallo Peso Corpo Con piedistallo PS50A756 PS63A756 50 pollici 63 pollici 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 10 W x 2 15 W x 2 1240 x 766 x 96 mm 1240 x 830 x 315 mm 1531 x 932 x 99 mm 1531 x 1005 x 418 mm 39 kg 44 kg 67 kg 84 kg Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio 50 °F to 104 °F (10 °C to 40 °C) 10% to 80%, senza condensa -4 °F to 113 °F (-20 °C to 45 °C) 5% to 95%, senza condensa N Questo prodotto è un’apparecchiatura digitale di Classe B. N Design e specifiche sono soggetti a modifiche senza preavviso. N Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto. Italiano - 66 BN68-01757A-Ita.indb

2008-9-24 15:02:35 Corretto smaltimento del prodotto (Rifiuti Elettrici ed Elettronici) (Applicabile in i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata) Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dall’inopportuno smaltimento dei rifiuti, si invita l’utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali. BN68-01757A-Ita.indb
