Main picture	Sub picture
Component	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

Source

Image principale	Image secondaire
Composant	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. (Vedere retro di copertina per maggiori informazioni.)

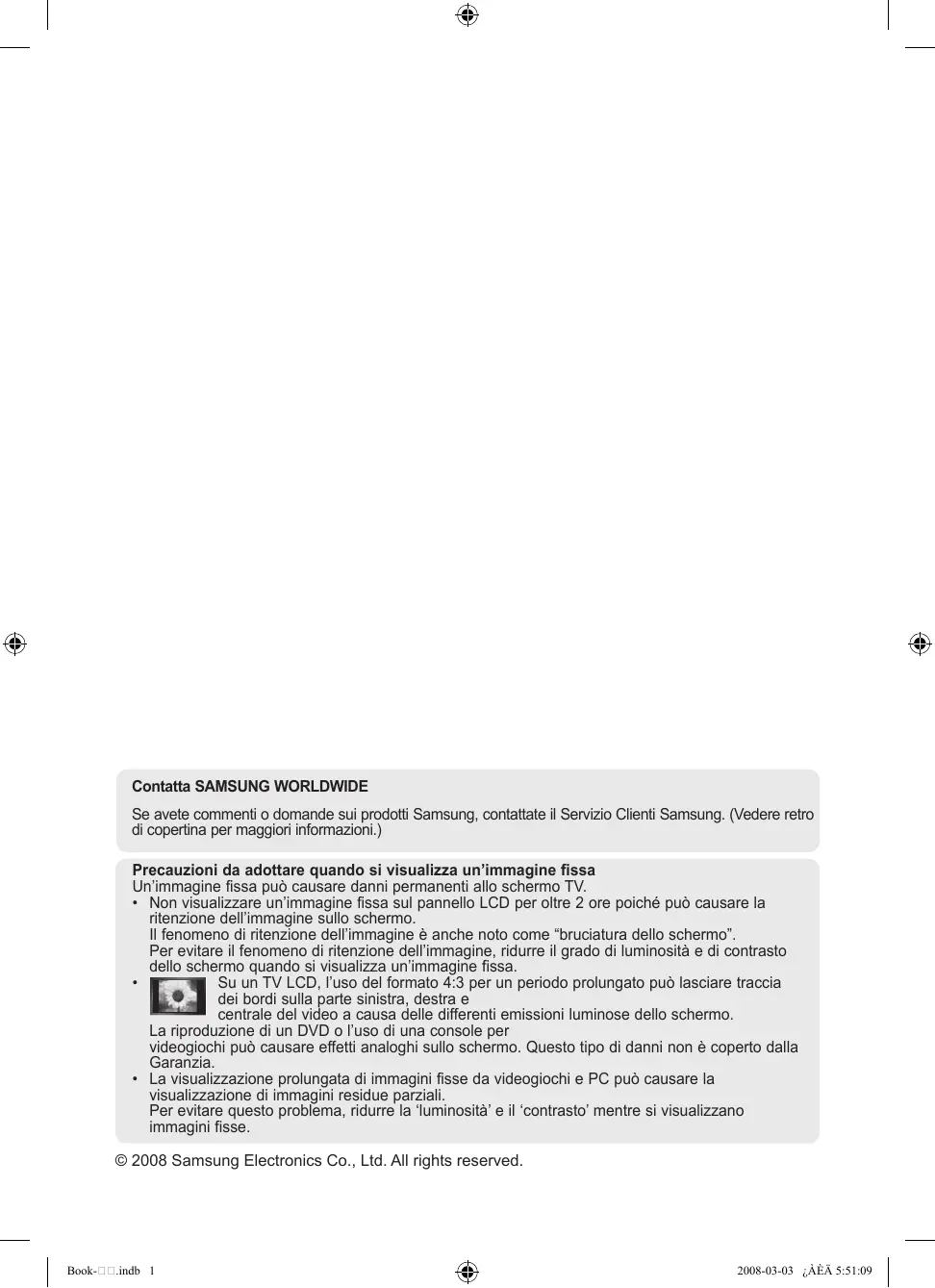

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa può causare danni permanenti allo schermo TV.

• Non visualizzare un'immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell'immagine sullo schermo.
  Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.

- Su un TV LCD, l'uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo.

La riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.

- La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse.

Contenuto

◆ Elenco dei componenti ...... 2
◆ Installazione del supporto ...... 2
◆ Installazione del Kit di montaggio a parete ..... 2
◆ Pannello di controllo .... 3
◆ Pannello dei collegamenti.... 4
◆Telecomando 7
◆ Installazione delle batterie nel telecomando..... 8
◆ Accensione e spegnimento....8
◆ Attivazione della modalità Standby del televisore. 8

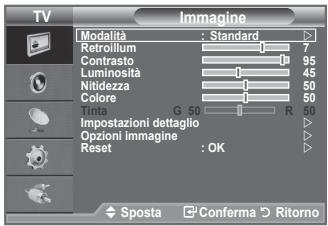

◆ Visualizzazione dei menu 9

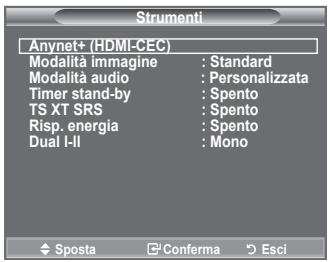

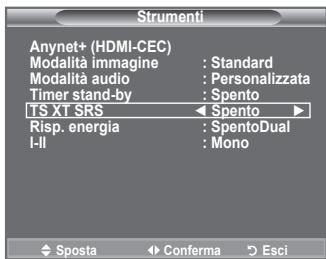

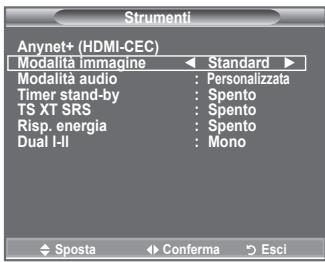

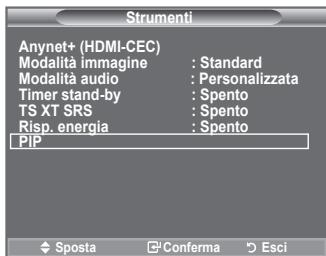

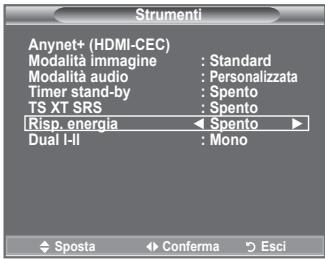

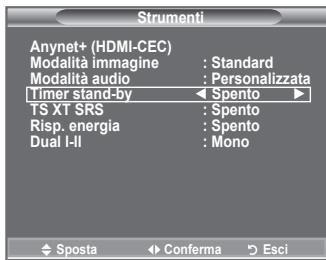

◆ Uso del tasto TOOLS....9
◆ Plug & Play 10

IMPOSTAZIONE DEI CANALI

◆ Memorizzazione automatica dei canali......11
◆ Memorizzazione manuale dei canali.... 12

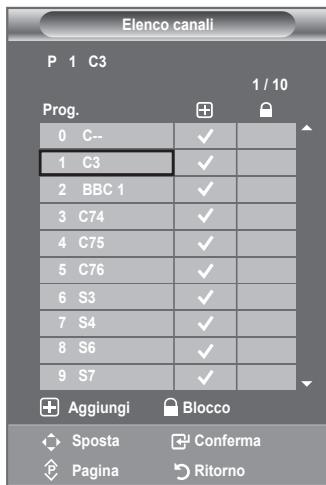

◆ Aggiunta / Blocco di canali.... 13
◆ Ordinamento dei canali memorizzati ...... 14
◆ Assegnazione di nomi ai canali ...... 14

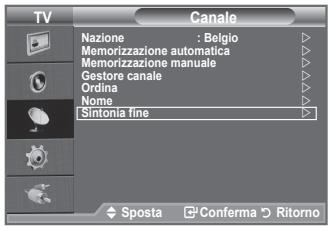

◆ Sintonia fine dei canali.... 15

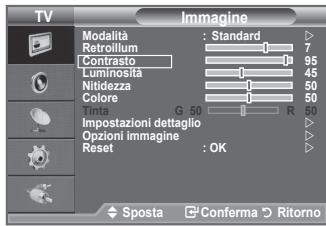

IMPOSTAZIONE DELL'IMMAGINE

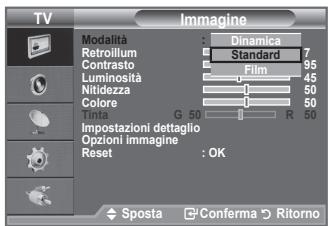

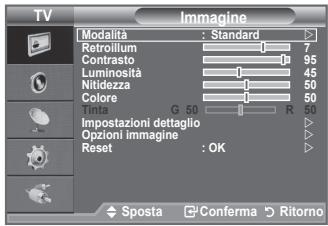

◆ Modifica dello standard dell'immagine...... 16
◆ Regolazione dell'immagine personalizzata..... 17

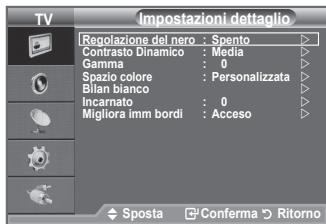

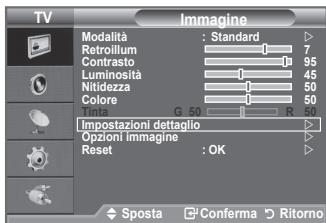

◆ Configurazione delle impostazioni dettagliate dell'immagine.... 17

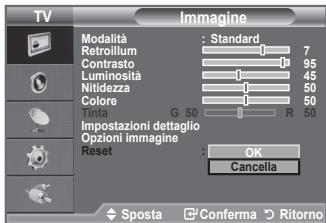

◆ Ripristino delle impostazioni predefinite dell'immagine.... 18

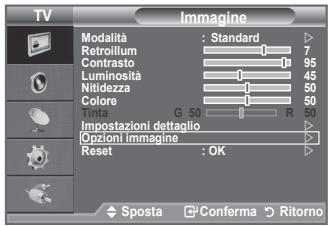

◆ Configurazione di Opzioni immagine ...... 19

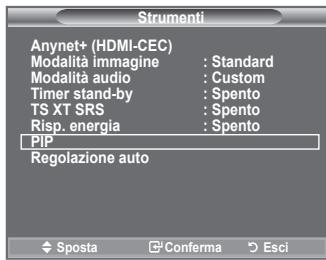

◆ Visualizzazione in modalità PIP (Picture in Picture)......21

IMPOSTAZIONE DELL'AUDIO

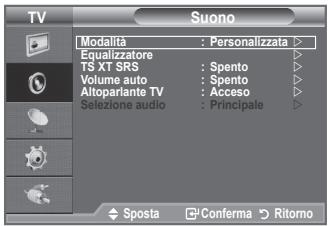

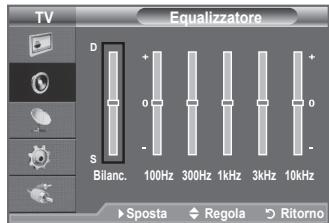

◆ Funzioni audio 22

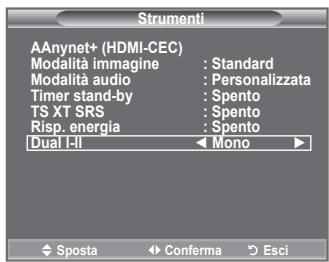

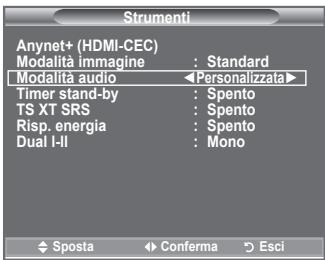

◆ Selezione della modalità audio 23
◆ Collegamento delle cuffie (venduti separatamente).... 23

IMPOSTAZIONE DELL'ORA

◆ Impostazione e visualizzazione dell'ora corrente 24
◆ Impostazione del timer di spegnimento ..... 24
◆ Accensione e spegnimento automatico del televisore.... 25

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E.

in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

DESCRIZIONE DELLE FUNZIONI

◆ Scelta della lingua.... 25
◆ Melodia/Entertainment/Risp. energia...... 26
◆ Selezione della sorgente ...... 27
◆ Modifica dei nomi delle sorgenti di ingresso ... 28

IMPOSTAZIONE DEL PC

◆ Impostazione del software del PC (basato su Windows XP) 29
◆ Modalità di visualizzazione ...... 29
◆ Configurazione del televisore con il PC ...... 30

INFORMAZIONI SU ANYNET+

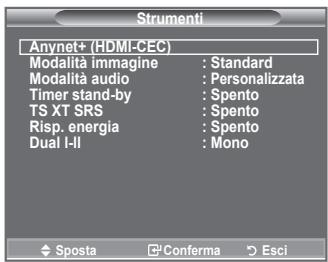

◆ Che cos'è Anynet+? 31

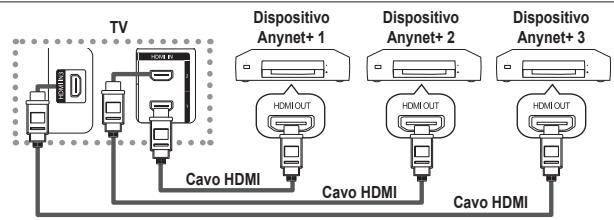

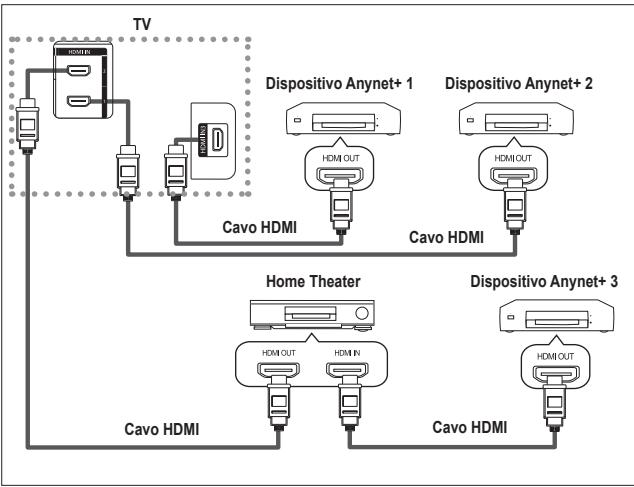

◆ Collegamento dei dispositivi Anynet ^+ ..... 31
◆ Configurazione di Anynet ^+ 32
◆ Scansione e passaggio da un dispositivo Anynet+ all'altro 33
◆ Registrazione 35
◆ Ascolto tramite il ricevitore.... 35
◆ Controlli da effettuare prima di contattare l'assistenza tecnica.... 36

CONSIGLI PER L'USO

◆ Funzione Teletext.... 37

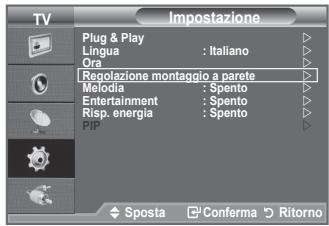

◆ Regolazione montaggio a parete (kit venduto separatamente) (a seconda del modello) ..... 39
◆ Uso del blocco Kensington antifurto (a seconda del modello) 40
◆luzione dei problemi: Prima di contattare l'assistenza 41
◆ Specifiche tecniche e ambientali ...... 42
◆ Diagrammi a blocchi 44

Simboli

Premere

Nota

Tasto One-Touch

Elenco dei componenti

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore.

			M4XL16
Telecomando e batterie (AAA x 2)	Cavo di alimentazione	Coprifondo	Vite del piedistallo X4	Piedistallo	Panno per la pulizia

- Manuale dell'utente

- Scheda di garanzia

- Guida alla sicurezza

- Schede di registrazione

➢ Scheda di garanzia / Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi)
In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi.

Installazione del supporto

1. Collegare il TV LCD e il piedistallo.

Il televisore deve essere trasportato da due o più persone.
Fare attenzione nel posizionare il piedistallo dal lato corretto.

1. Serrare due viti nella posizione ①, quindi serrare altre due viti nella posizione ②.

Sollevare il prodotto e serrare le viti. Serrando le viti con il TV LCD abbassato, il televisore potrebbe inclinarsi su un lato.
Il piedistallo viene installato per modelli con schermi da 37 pollici e oltre.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente.

Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche.

Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti.

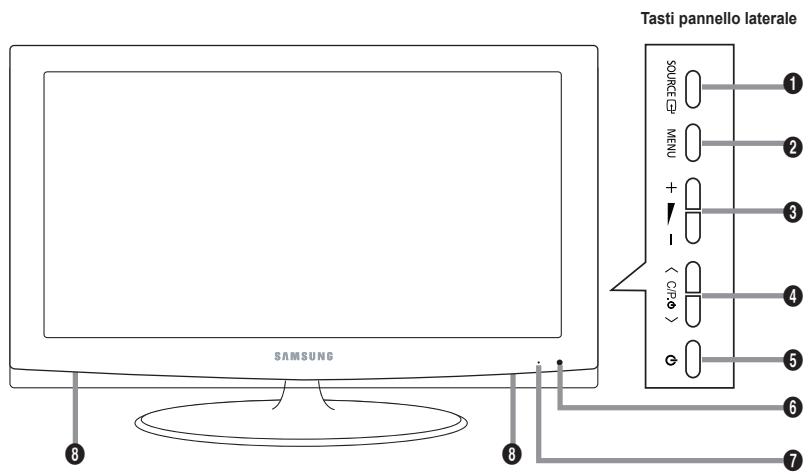

Tasti pannello laterale SOURCE MENU + - (OPE) ( - G 1 2 3 4 5 6 7 SAMSUNG 8

La forma e il colore del prodotto possono variare in base al modello.

① SOURCE

Alterna tutte le sorgenti d'ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2, HDMI3). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando.

② MENU

Premere per visualizzare il menu a video con le funzioni del televisore.

③ + ▶ -

Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti + ▶ - così come si usano i tasti ◀ e ▶ del telecomando.

4 < C/P.∅ >

Premere per cambiare canale. Nel menu a video, utilizzare questi tasti < C/P.º > così come si usano i tasti ▲ e ▼ del telecomando.

(I tasti dei canali consentono di accendere il televisore senza usare il telecomando.)

⑤ ⏻ (Alimentazione)

Premere per accendere e spegnere il televisore.

⑥ Indicatore di alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata, e si accende in modalità standby.

⑦ Sensore del telecomando

Puntare il telecomando in direzione di questo punto sul televisore.

8 Altoparlanti

LE40A450, LE40A451, LE40A454

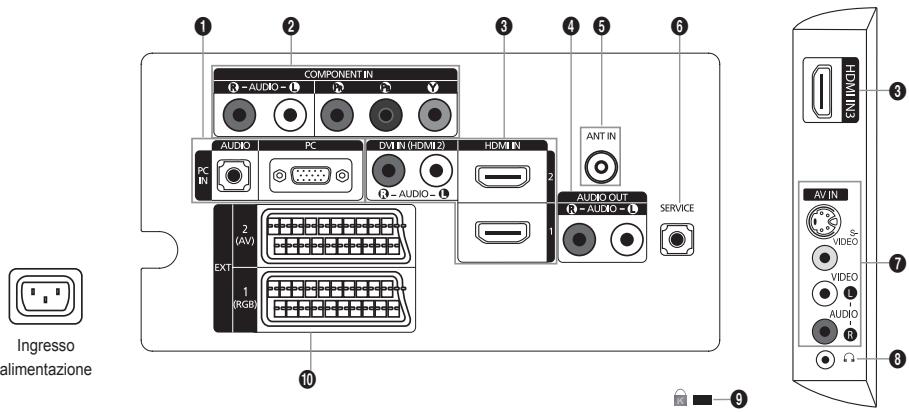

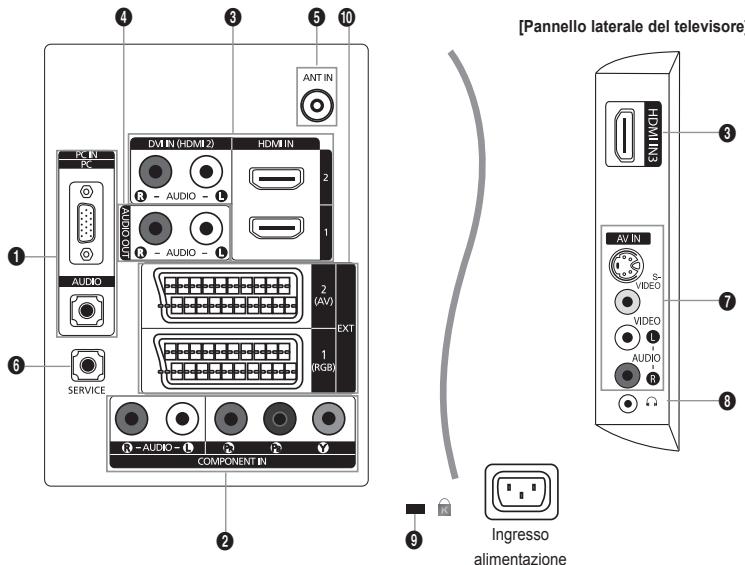

[Pannello posteriore TV]
[Pannello laterale del televisore]

COMPONENT IN -AUDIO - L AUDIO PC DVI IN (HDMI 2) HDMI IN ANT IN AUDIO OUT -AUDIO - SERVICE PC IN R - AUDIO - L 2 1 EXT 2 (AV) 1 (RGB) 10 Ingresso alimentazione 9 HDMI IN3 AV IN S- VIDEO VIDEO AUDIO R 8

LE26A450, LE26A451, LE32A450, LE32A451, LE32A454, LE37A450, LE37A451

[Pannello posteriore TV]

[Pannello laterale del televisore] ANT IN DCI IN (HDMI 2) HDMI IN R - AUDIO - 1 R - AUDIO - 1 2 1 2 (AV) EXT 1 (RGB) COMPONENT IN R - AUDIO - 1 R - AUDIO - 1 SERVICE Ingresso alimentazione

La forma e il colore del prodotto possono variare in base al modello.

Quando si collega un dispositivo esterno al televisore, assicurarsi che l'alimentazione dell'unità sia scollegata.
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

① PC IN [PC] / [AUDIO]

- Collegare ai jack video e audio del PC.

② COMPONENT IN

• Collegare i cavi video component (opzionali) al connettore del componente ("PR", "PB", "Y") sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita video del DVD.
• Se si desidera collegare il Set-Top Box e il DVD, effettuare il collegamento tra i due dispositivi, quindi collegare il DVD al rispettivo connettore ("PR", "PB", "Y") sull'apparecchiatura.
• I connettori PR, PB e Y dei componenti (DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr.
• Collegare i cavi audio RCA (opzionali) a [R - AUDIO - L] sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita audio sul DVD.

③ HDMI IN 1, HDMI IN 2, HDMI IN 3

• Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD).
• Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.
• Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN2.

Che cosa significa HDMI?

• "High Definition Multimedia interface" permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli.
• Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

DVI IN(HDMI2) [R-AUDIO-L]

- Uscite audio DVI per dispositivi esterni.

Modalità supportate per HDMI/DVI e Component

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Component	O	O	O	O	O	O

4 AUDIO OUT[R-AUDIO-L]

- Collegare i cavi audio RCA a AUDIO OUT [R-AUDIO-L] sul retro dell'apparecchiatura e le altre estremità ai connettori audio corrispondenti dell'amplificatore o dell'impianto DVD Home Theater.

⑤ ANT IN

Per visualizzare correttamente i canali televisivi, è necessario che l'apparecchio televisivo riceva il segnale da una delle seguenti fonti:

- un'antenna esterna / Una rete televisiva via cavo / Una rete satellitare.

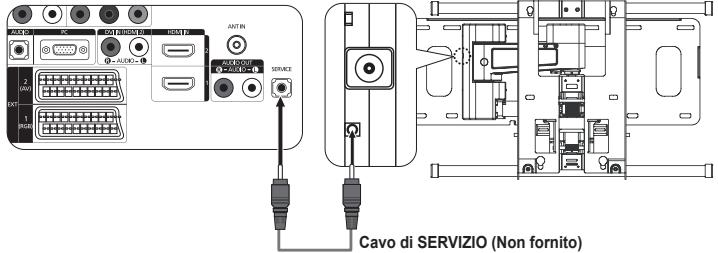

6 SERVICE

- LE26A450, LE26A451

Connettore riservato all'ASSISTENZA.

- LE32A450, LE32A451, LE32A454, LE37A450, LE37A451, LE40A450, LE40A451, LE40A454

Collegarlo al jack sulla staffa di supporto a parete opzionale. Questa funzione consente di regolare l'angolo di visualizzazione del televisore utilizzando il telecomando.

⑦ S-VIDEO o VIDEO/R-AUDIO-L

• Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA a [R - AUDIO - L] sull'apparecchio e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.

8 Jack della cuffia

- La cuffia può essere collegata all'uscita predefinita dell'apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporati sono disattivati.

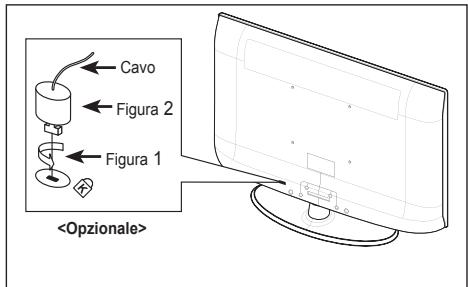

⑨ Blocco Kensington (a seconda del modello)

• Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico.
• Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
• La posizione del blocco Kensington può variare a seconda del modello.

⑩ EXT 1, EXT 2

Connettore	Ingresso			Uscita
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	O	O	O	E' disponibile solo l'uscita TV.
EXT 2	O	O		Uscita da scegliere.

- Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

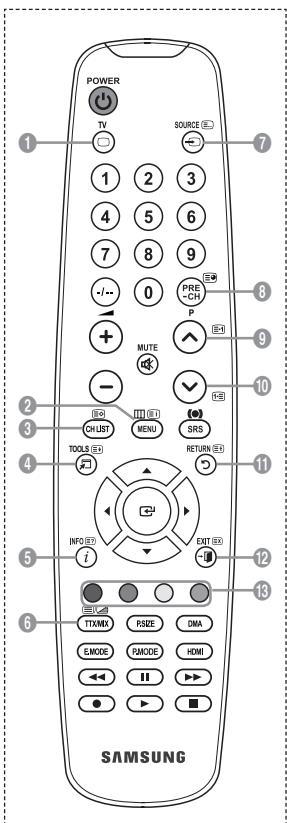

① Tasto di standby del televisore
② Seleziona direttamente il televisore e la modalità
③ Tasti numerici per selezionare direttamente i canali
4 Selezione dei canali memorizzati con una/due cifre
⑤ +: Aumento del volume -: Diminuzione del volume
⑥ Disattivazione temporanea dell'audio
⑦ Visualizza Elenco canali a schermo.
⑧ Utile per selezionare rapidamente le funzioni più frequentemente utilizzate.
9 Consente di vedere le informazioni sull'emittente corrente
10 Tasti colorati: Utilizzare questi tasti in Elenco canali, ecc..
12 Premere per selezionare le modalità dello schermo e del suono per eventi sportivi, cinema e giochi.
13 Premere questo tasto in DMA e Anynet+.

(●:Questo telecomando può essere utilizzato per gestire le operazioni di registrazione con registratori Samsung dotati della funzione Anynet+.)

14 Selezione della sorgente disponibile
15 Canale precedente
16 P ^∧ : Canale successivo P ^∨ : Canale precedente
⑰ Visualizza il menu a video principale
18 Selezione TS XT SRS
19 Ritorna al menu precedente.

20 Controlla il cursore nel menu
21 Esce dal menu a video
22 Utilizzarlo quando si connette un dispositivo DMA (Digital Media Adapter) SAMSUNG mediante un'interfaccia HDMI e passando alla modalità DMA. (Il tasto DMA è opzionale.) Per ulteriori informazioni sulle procedure operative, consultare il Manuale dell'utente del dispositivo DMA. Questo tasto è disponibile quando "Anynet+ (HDMI-CEC)" è "On" (vedere a pag. 31).
23 Selezione della dimensione dell'immagine
24 Seleziona direttamente la modalità HDMI.
25 Selezione effetti immagine

Funzioni Teletext

② Esce dallo schermo Teletext
7 Memorizza Teletext
⑧ Selezione formato Teletext
9 Mostra Teletext
10 Selezione argomento Fastext
⑪ Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix.
14 Selezione modalità Teletext (LIST/FLOF)
15 Pagina secondaria Teletext
16 P^: Pagina successiva Teletext

P☑: Pagina precedente Teletext

Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.
2. Installare le due batterie AAA.

Fare corrispondere i poli “+” e “-” delle batterie con lo schema riportato all'interno del vano.

1. Riposizionare il coperchio.

Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco.

Se il telecomando non funziona, effettuare il seguente controllo:

1. Il televisore è acceso?
2. I poli - e + delle batterie sono invertiti?
3. Le batterie sono esaurite?
4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?
5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento

La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

L'indicatore di standby si accende.

1. Premere il pulsante ⏻ sull'apparecchio.

Per accendere il televisore, è anche possibile premere il tasto POWER ⏻ o TV del telecomando.
All'accensione, l'ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

1. Premere i tasti numerici (0\~9) o il tasto canale successivo/precedente ( / ) sul telecomando o il pulsante < C/P.> sull'apparecchio.

Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

1. Per spegnere il televisore, premere nuovamente il tasto POWER ^ⓧ .

Attivazione della modalità Standby del televisore

La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWER del telecomando.

Lo schermo si spegne e l'indicatore rosso di standby si accende sul dispositivo.

1. Per riaccendere il televisore, è sufficiente premere nuovamente POWER ⏻, i tasti numerici (0\~9), il tasto TV o il tasto canale precedente/successivo (✗/✗).

Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l'apparecchio dal cavo di alimentazione e dall'antenna.

Visualizzazione dei menu

1. A dispositivo acceso, premere il tasto MENU. Viene visualizzato il menu principale. Sul lato sinistro del menu compaiono delle icone: Immagine, Suono, Canale, Impostazione e Ingressi.
2. Per selezionare un'icona, premere il tasto ▲ o ▼. Per accedere al sottomenu dell'icona, premere il tasto ENTER☐.
3. Per uscire, premere il tasto EXIT. ➢ La visualizzazione del menu a schermo viene disattivata dopo circa un minuto.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nildezza 50 Celore 50 Tinta G 50 R 50 Impostazioni dettaglio Opzioni immagine Reset : OK Sposta Conferma Ritorno

CH LIST MENU TOOLS N

Uso del tasto TOOLS

Il tasto TOOLS consente di selezionare in modo semplice e rapido le funzioni utilizzate più di frequente. Il menu “Strumenti” (Impostazione strumenti) cambia in base alla modalità di ingresso esterno che si sta visualizzando.

1. A dispositivo acceso, premere il tasto TOOLS. Il menu “Strumenti” (Impostazione strumenti) viene visualizzato a schermo.
2. Premere il tasto ▲ o ▼ per selezionare un menu.
3. Premere i tasti ▲/▼/◄/► ENTERper visualizzare, modificare o utilizzare le voci selezionate. Per una descrizione più dettagliata di ogni funzione, consultare la pagina corrispondente.

◆Anynet+ (HDMI-CEC), Vedere pagine da 31
◆Modalità immagine, Vedere pagine da 16
◆Modalità audio, Vedere pagine da 22
◆Timer stand-by, Vedere pagine da 24
◆TS XT SRS, Vedere pagine da 22
◆Risp. energia, Vedere pagine da 27
◆Dual I-II, Vedere pagine da 23
◆PIP, Vedere pagine da 21
Regolazione auto, Vedere pagine da 30

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono Sposta Conferma Esci

CH LIST MENU SRS TOOLS RETURN

Plug & Play

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER ^○ del telecomando. Viene visualizzato il messaggio “Start Plug & Play.” con “OK” selezionato.
2. Selezionare la lingua desiderata premendo il tasto ▲ o ▼. Premere il tasto ENTER← per confermare la selezione.
3. Premere il tasto ◀ o ▶ per selezionare “Demo Negozio” o “Uso domestico”, quindi premere il tasto ENTER.

Si consiglia di impostare la modalità TV o “Uso domestico” per ottenere la migliore qualità d'immagine in un ambiente domestico.
La modalità “Demo Negozio” è da utilizzare solo nei punti vendita.
Se l'unità è stata accidentalmente impostata sulla modalità "Demo Negozio" e si desidera tornare alla modalità "Uso domestico"(Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" già selezionato. Premere il tasto ENTER.

➢ Verificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la nazione appropriata premendo il tasto ▲ o ▼.

Premere il tasto ENTER← per confermare la selezione.

1. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto ENTER.

La ricerca dei canali inizia e termina in modo automatico.
Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”.
Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

1. Premere il tasto ENTER.

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ◀ o ▶. Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ▲ o ▼.

E' anche possibile impostare le voci "Mese", "Data", "Anno", "Ora" e "Minuto" premendo i tasti numerici sul telecomando.
8. Premere ENTER ^G per confermare le impostazioni. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTER ^G .
Anche se non si preme il tasto ENTERG, il messaggio scompare automaticamente dopo alcuni secondi.

♦ Lingua: Selezionare la lingua.
♦ Nazione: Selezionare la nazione.
♦ Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
♦ Imposta Ora: Imposta l'ora corrente dell'orologio del televisore.

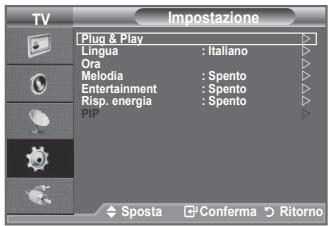

Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere nuovamente il tasto ENTER← per selezionare "Plug & Play".
   Per ulteriori informazioni sull'impostazione delle opzioni, vedere pag. 10.
   La funzione "Plug & Play" è disponibile solo in modalità TV.

TV Plug & Play Lingua : italiano Ora Melodia :Spento Entertainment :Spento Risp. energia :Spento PIP Sposta Conferma Ritorno

Memorizzazione automatica dei canali

È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione. I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.

2. Premere il tasto ENTER← per selezionare "Nazione".

3. Selezionare la nazione appropriata premendo il tasto ▲ o ▼. Premere il tasto ENTERG per confermare la selezione.

4. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione automatica”, quindi premere il tasto ENTER.

5. Premere il tasto ENTER.

Il televisore inizierà a memorizzare tutti i canali disponibili.
Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

1. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu “Ordina”. (Vedere pagine da 14)

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

Memorizzazione manuale dei canali

È possibile memorizzare i canali televisivi, compreso quelli ricevuti via cavo.

Quando si memorizzano manualmente i canali, è possibile scegliere:

♦ Se memorizzare o meno ogni canale trovato.
- Il numero di programma di ogni canale memorizzato che si desidera identificare.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere ENTER.

2. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione manuale”, quindi premere il tasto ENTER.

3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER.

4. Una volta terminata l'impostazione, premere il tasto ENTER.

5. Premere il tasto EXIT per uscire.

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Memorizzazione manuale Programma : P 1 Sistema colore : Automatico Sistema audio : BG Canale : S 6 Ricerca : 140 MHz Memorizza : ? Sposta Conferma Ritorno

♦ Programma (Numero di programma da assegnare a un canale)
- Premere il tasto ▲ o ▼ fino a quando appare il numero corretto.

È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0\~9).

♦ Sistema colore: Automatico/PAL/SECAM/NTSC4.43

- Premere il tasto ▲ o ▼ per selezionare lo standard del colore desiderato.

♦ Sistema audio: BG/DK/I/L

- Premere il tasto ▲ o ▼ per selezionare lo standard audio desiderato.

♦ Canale (Quando si conosce il numero del canale da memorizzare)

- Premere il tasto ▲ o ▼ per selezionare C (canale via antenna) o S (canale via cavo).

- Premere il tasto ▶, quindi premere il tasto ▲ o ▼ per selezionare il numero desiderato.

- Premere il tasto ▲ o ▼ per selezionare C (canale via antenna) o S (canale via cavo). - Premere il tasto ▶, quindi premere il tasto ▲ o ▼ per selezionare il numero desiderato.

È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0\~9).

Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

♦ Ricerca (Quando non si conosce il numero del canale)

- Premere il tasto ▲ o ▼ per avviare la ricerca.

- Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.

♦ Memorizza (Quando si memorizza il canale e il numero di programma corrispondente) – Impostare su “OK” premendo il tasto ENTER.

Modalità del canale

- P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente.

- C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente.

- S (Cavo): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

- P (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente. - C (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. - S (Cavo): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo.

Aggiunta / Blocco di canali

Utilizzando la funzione Gestore canale è possibile bloccare o aggiungere ulteriori canali.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "Gestore canale", quindi premere il tasto ENTER.

♦ Aggiunta di canali

Utilizzando l'Elenco canali è possibile aggiungere ulteriori canali.

1. Selezionare Elenco canali premendo il tasto ENTER.

2. Spostarsi nel campo (⊕) premendo i tasti ▲/▼/◄/►, selezionare il canale da aggiungere e premere ENTERG per aggiungere il canale.

Se si preme di nuovo il tasto ENTER il simbolo (√) accanto al canale scompare e il canale non viene aggiunto.
“☐” è attivo quando la funzione “Blocco canali” è impostata su “Acceso”.

Blocco di canali

Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l'audio.

1. Premere il tasto ▲ o ▼ per selezionare “Blocco canali”, quindi premere ENTERG.

2. Selezionare "Acceso" premendo il tasto ▲ o ▼, quindi premere ENTER.

3. Premere il tasto ▲ o ▼ per selezionare “Elenco canali”, quindi premere ENTERG.

4. Spostarsi nel campo “☐” premendo i tasti ▲/▼/◄/►, selezionare il canale da bloccare e premere ENTER.

Se si preme di nuovo il tasto ENTER il simbolo (√) accanto al canale scompare e il canale non viene bloccato.
Una volta attivata la funzione Blocco canali viene visualizzata una pagina blu.

1. Al termine, premere il tasto EXIT.

➢ Selezionare “Acceso” o “Spento” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “☐”.

È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Gestore canale Elenco canali Blocco canali : Spento Sposta Conferma Ritorno

Elenco canali P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Aggiungi Blocco Sposta Conferma Pagina Ritorno

CH LIST TOOLS SRS RETURN

Ordinamento dei canali memorizzati

Questa operazione consente di modificare i numeri di programma dei canali memorizzati.

È spesso necessaria dopo la memorizzazione automatica dei canali.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "Ordina", quindi premere il tasto ENTER.
3. Selezionare il numero del canale da modificare premendo più volte il tasto ▲ o ▼. Premere il tasto ENTERG.

Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

1. Premere il tasto ▲ o ▼ per passare alla posizione desiderata, quindi premere il tasto ENTER.

Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero.

1. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.
2. Al termine, premere il tasto EXIT.

TV Canalel Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Prog. Can Nome 0 C-- 1 C23 2 S06 3 S07 4 S09 5 S12 6 S13 7 S14 8 S17 9 C21 Sposta Conferma Ritorno

Assegnazione di nomi ai canali

I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Nome”, quindi premere il tasto ENTER.
3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il tasto ▲ o ▼. Premere il tasto ENTER.

Viene visualizzata la barra di selezione attorno alla casella del nome.

4.	Per	Operazione da eseguire
	Selezionare una lettera, numero o simbolo	Premere il tasto ▲ o ▼
	Passare alla lettera successiva	Premere il tasto ▶
	Tornare alla lettera precedente	Premere il tasto ◀
	Confermare il nome	Premere il tasto ENTERG

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Name Prog. Can Nome 0 △ C- 1 ###-2 2 S06 3 S07 4 S09 5 S12 6 S13 7 S14 8 S17 9 C21 Sposta Conferma Ritorno

Sono disponibili i seguenti caratteri: Lettere dell'alfabeto (A\~Z) / Numeri (0\~9) / Caratteri speciali (+, -, *, /, spazio)

1. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.
2. Al termine, premere il tasto EXIT.

Sintonia fine dei canali

Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da sintonizzare.
2. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "Sintonia fine", quindi premere il tasto ENTERG.
4. Premere il tasto ◀ o ▶ per regolare la sintonia fine. Premere il tasto ENTER☐.
5. Al termine, premere il tasto EXIT.
   I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso.

   Per reimpostare la sintonia, selezionare "Reset" premendo il pulsante ▲ o ▼, quindi premere ENTER.

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

Sintonia fine P 1 0 Reset Regola Salva Ritorno

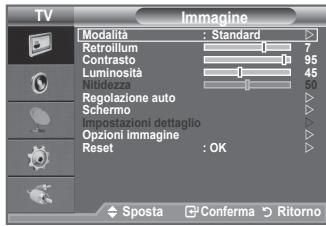

Modifica dello standard dell'immagine

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER ^G per selezionare “Immagine”.
2. Premere di nuovo ENTER per selezionare "Modalità".
3. Premere il tasto ▲ o ▼ per selezionare l'effetto desiderato. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

♦ Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.
Standard: Imposta l'immagine per una visualizzazione ottimale in condizioni di luce normali.
Film: Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

La modalità Immagine deve essere regolata separatamente per ogni sorgente d'ingresso.

È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell'immagine.

TV Imagine Modalità : Standard Retroilium 7 Contrasto 95 Luminosita 45 Nildezza 50 Colore 50 Tinta G 50 R 50 Impostazioni dettaglio Opzioni immagine Reset : OK Sposta Conferma Ritorno

TV Imagine Modalità : Dinamica Retroillum Standard 7 Contrasto 95 Luminosita Film 45 Nitidezza 50 Colore 50 Impostazioni dettaglio Opzioni immagine : OK Reset G 50 R 50 Sposta Conferma Ritorno

TTX/MIX PSIZE DMA E.MODE PMODE

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Modalità immagine".
3. Per selezionare l'opzione desiderata, premere il tasto ◀ o ▶.
4. Per uscire, premere i tasti EXIT o TOOLS.

Strumenti Anynet+ (HDMI-CEC) Modalità immagine ← Standard ► Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta ◆ Conferma ○ Esci

Regolazione dell'immagine personalizzata

Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell'immagine.

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine". (pagina 16).
2. Premere il tasto ▲ o ▼ per selezionare una voce. Premere il tasto ENTER.
3. Premere il tasto ◀ o ▶ per aumentare o diminuire il valore di una voce. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

♦ Retroillum: È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell'LCD. (0\~10)
Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo.
♦ Luminosità: Regola la luminosità dell'intero schermo.
◆ Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
♦ Colore: Regola i colori rendendoli più chiari o scuri.
♦ Tinta: Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosita 45 Nitdezza 50 Colore 50 Tinta G 50 R 50 Impostazioni dettaglio Opzioni immagine Reset : OK Sposta Conferma Ritorno

Retroillum 7 Sposta Regola Ritorno

Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata.
In modalità PC, è possibile modificare solo i parametri “Retroillum”, “Contrasto” e “Luminosità”. (26, 32, 37 poll.) In modalità PC, è possibile modificare solo i parametri “Contrasto” e “Luminosità”. (40 poll.)
In modalità TV, Est., AV, S-Video del sistema PAL, non è possibile utilizzare la funzione "Tinta".
Premendo il tasto "Reset" è possibile ripristinare le impostazioni di fabbrica per visualizzare l'immagine. (Consultare "Ripristino delle impostazioni predefinite dell'immagine" a pagina 18)

Configurazione delle impostazioni dettagliate dell'immagine

È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER ^G per selezionare “Immagine”.
2. Premere il tasto ENTER ^G per selezionare "Modalità". Premere il tasto ▲ o ▼ per selezionare "Standard" o "Film", quindi premere ENTER ^G ".
3. Premere ▲ o ▼ per selezionare “Impostazioni dettaglio”, quindi premere il tasto ENTER.
4. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.
5. Una volta terminata l'impostazione, premere il tasto ENTER.
6. Al termine, premere il tasto EXIT.

“L'opzione “Impostazioni dettaglio” è disponibile in modalità “Standard” o “Film”.

In modalità PC, è possibile modificare solo i parametri "Contrasto Dinamico", "Gamma" e "Bilan bianco" tra le opzioni della voce "Impostazioni dettaglio".

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Impostazioni dettaglio Opzioni immagine Reset : OK Sposta Conferma Ritorno

TV Impostazioni dettaglio Regolazione del nero : Spento Contrasto Dinamico : Media Gamma : 0 Spazio colore : Personalizzata Bilan bianco Incarnato : 0 Migliora imm bordi : Acceso Sposta Conferma Ritorno

♦ Regolazione del nero: Spento/Bassa/Media/Alto

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

♦ Contrasto Dinamico: Spento/Bassa/Media/Alto

Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

♦ Gamma: -3 \~ +3

E' possibile regolare l'intensità dei colori primari (rosso, verde, blu).

Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

♦ Spazio colore: Automatico/Nativa/Personalizzata

Lo spazio colore è la matrice di colori composta dai colori rosso, verde e blu.

Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

♦ Automatico: Lo Spazio colore Automatico regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.
♦ Nativa: Lo Spazio colore Nativa offre tonalità di colore ricche e profonde.
♦ Personalizzata: Regola la gamma colore per adattarla alle proprie preferenze.

Personalizzazione dello Spazio colore

Colore: Rosso/Verde/Blu/Giallo/Ciano/Magenta

Regola la gamma colore per adattarla alle proprie preferenze.

La funzione "Colore" è disponibile quando l'opzione "Spazio colore" è impostata su "Personalizzata".

Premere il tasto ▲ o ▼ per selezionare “Rosso”, “Verde”, “Blu”, “Giallo”, “Ciano” o “Magenta”.

Premere il tasto ENTER

Rosso/Verde/Blu: Nella funzione "Colore", è possibile regolare i valori RGB per i colori selezionati.

Premere il tasto ▲ o ▼ per selezionare "Rosso", "Verde" o "Blu" e modificarne i valori.

Premere il tasto ENTER

Premere il tasto ◀ o ▶ per diminuire o aumentare il valore di un'area particolare. Premere il tasto ENTER.

Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.

Bilan bianco: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente.

Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER.

Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Incarnato: -15 \~ +15

E' possibile enfatizzare il tono "incarnato" dell'immagine.

Premere il tasto ◀ o ▶ fino a ottenere l'impostazione ottimale.

Una volta modificato il valore, lo schermo viene automaticamente aggiornato.

♦ Migliora imm bordi: Spento/Acceso

E' possibile enfatizzare i contorni degli oggetti dell'immagine.

Ripristino delle impostazioni predefinite dell'immagine

È possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare l'effetto dell'immagine desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 16).
2. Premere il tasto ▲ o ▼ per selezionare "Reset", quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "OK" o "Cancella". Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT. ➢ La funzione “Reset” verrà impostata per ogni modalità immagine.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nilidezza 50 Colore 50 Impostazioni dettaglio Opzioni immagine Reset : OK Cancela Sposta Conferma Ritorno

Configurazione di Opzioni immagine

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ENTER← per selezionare "Immagine".
2. Premere ▲ o ▼ per selezionare “Opzioni immagine”, quindi premere il tasto ENTER.
3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTERG.
4. Una volta terminata l'impostazione, premere il tasto ENTER.
5. Al termine, premere il tasto EXIT.

In modalità PC, è possibile modificare solo i parametri "Toni colore" e "Formato" tra le opzioni della voce "Opzioni immagine".

♦ Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2

È possibile selezionare il tono del colore ottimale per la propria vista.

Le regolazioni vengono memorizzate in base alla modalità dell'immagine selezionata.
E' possibile attivare le opzioni "Caldo1" e "Caldo2" solo quando la modalità dell'immagine è impostata su "Film".

♦ Formato: Automatico/16:9/Wide Zoom/Zoom/4:3/Solo scansione

È possibile impostare le dimensioni dell'immagine che più si adattano alle proprie esigenze.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosita 45 Nitidezza 50 Colore 50 Impostazioni dettaglio Opzioni immagine Reset : OK Sposta Conferma Ritorno

TV Toni colore : Normale Formato : Automatico Mod schermo : 16:9 Digital NR : Automatico DNie : Acceso Livello di nero HDMI : Normale Modaita' schermo blu : Spento Sposta Conferma Ritorno

♦ Automatico: Regola automaticamente la dimensione dell'immagine su un rapporto larghezza/altezza "16:9".
16:9: Regola la dimensione dell'immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.
♦ Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
♦ Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
♦ 4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.
♦ Solo scansione: Utilizzare questa funzione per visualizzare l'immagine completa con segnali HDMI (720p/1080i) o Component (1080i).

La funzione “Automatico” è disponibile solo in modalità “TV”, “Est.1”, “Est.2”, “AV” e “S-Video”.
In modalità PC, è possibile regolare solo i formati "16:9" e "4:3".
Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV.
Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea.

Quando in modalità PIP viene attivata l'opzione Doppio (□□, □□), il formato immagine non può essere impostato.

Wide Zoom: Spostare lo schermo verso l'alto e verso il basso utilizzando il tasto ▲ o ▼ dopo avere selezionato ☐ tramite il tasto ▶ o ENTER.

Zoom: Selezionare premendo i tasti ◀ o ▶. Per spostare l'immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato, premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell'immagine in direzione verticale.
Dopo aver selezionata l'opzione "Solo scansione" in modalità HDMI (1080i) o Comp.

(1080i): Selezionare □ premendo il tasto ◀ o ▶. Utilizzare il tasto ▲, ▼, ◀ o ▶ per spostare l'immagine.

Reset: Premere il tasto ◀ o ▶ per selezionare "Reset", quindi premere ENTER.

E' possibile azzerare l'impostazione.

È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando.

TTXMIX PSIZE EMODE PMODE HDMI

Mod schermo: 16:9/Wide Zoom/Zoom/4:3

Quando si imposta il formato dell'immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell'immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell'immagine diverso e questa funzione deve essere quindi selezionata dall'utente.

◆ 16:9: Imposta l'immagine in modalità 16:9.
♦ Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
♦ Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.
◆ 4:3: Imposta la visualizzazione nella modalità normale 4:3.

Questa funzione è disponibile in modalità "Automatico".
Questa funzione non è disponibile in modalità "PC", "Comp." o "HDMI".

Digital NR: Spento/Bassa/Media/Alto/Automatico

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva.

Questo apparecchio televisivo include la funzione DNle per offrire un'alta qualità visiva. Attivando questa opzione, è possibile visualizzare l'immagine con la funzione DNle attivata. Se si imposta la funzione DNle su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNle e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva.

DNIe™ (motore Digital Natural Image) DNIe™

Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell'immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNle™ si adatta a ogni tipo di segnale.

“DNIe” è disponibile solo in modalità “Dinamica”.

Livello di nero HDMI: Normale/Bassa

E' possibile selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

Questa funzione si attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare il Colore e la Tinta delle apparecchiature video quali lettori DVD, impianti Home Theaters, ecc.

Questa funzione consente di regolare a livello di segnale il Colore e la Tinta di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l'uso di un ulteriore Blue Filter.

La Modalità "Solo blu" è disponibile quando la modalità immagine è impostata su "Film" o "Standard".

Visualizzazione in modalità PIP (Picture in Picture)

Questa funzione consente di visualizzare un'immagine secondaria all'interno dell'immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l'immagine di un programma o di una sorgente video esterna mentre si guarda l'immagine principale.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "PIP", quindi premere il tasto ENTER 📊.
3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER ↻.
4. Una volta terminata l'impostazione, premere il tasto ENTER ↻.
5. Al termine, premere il tasto EXIT.
   L'immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.

TV Impostazione Plug & Play Lingua : italiano Ora Melodia :Spento Entertainment :Spento Risp. energia :Spento PIP ◆ Sposta □ Conferma ▶ Ritorno

TV PIP [PIP : Acceso] Sorgente : TV Formato : Posizione : Programma : P1 Sposta Conferma Ritorno

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "PIP", quindi premere il tasto ENTER ↻.
3. Premere il tasto ▲ o ▼ per selezionare la voce desiderata.
4. Per selezionare l'opzione desiderata, premere il tasto ◀ o ▶.
5. Per uscire, premere il tasto EXIT o TOOLS.

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento PIP Sposta Conferma Esci

È possibile attivare o disattivare la funzione PIP.

Immagine principale	Immagine secondaria
Comp.	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

PIP PIP Acceso Sorgente : TV Formato : Posizione : Programma : P1 Sposta Regola Ritorno

♦ Sorgente

È possibile selezionare la sorgente dell'immagine secondaria.

◆ Formato: □ / □ / □

Consente di selezionare il formato dell'immagine secondaria.

Se l'immagine principale è in modalità "HDMI", l'opzione "Formato" non è disponibile.

♦ Posizione: □ / □ / □ / □

Utilizzata per selezionare la posizione dell'immagine secondaria.

In modalità Doppio (□□, □□), la voce "Posizione" non può essere selezionata.

♦ Programma

È possibile selezionare un canale per l'immagine secondaria solo quando l'opzione "Sorgente" è impostata su "TV".

Funzioni audio

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER.
2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTERG.
3. Una volta terminata l'impostazione, premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

♦ Modalità: Standard/Musica/Film/Dialoghi/Personalizzata

È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Modalità audio".
3. Premere il tasti ◀ o ▶ per selezionare la modalità audio desiderata.
4. Al termine, premere il tasto EXIT o TOOLS.

Equalizzatore: Bilanc./100Hz/300Hz/1kHz/3kHz/10kHz

Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell'audio.

Se si modificano queste impostazioni, la modalità audio viene automaticamente impostata su “Personalizzata”.

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Altoparlante TV : Acceso Selezione audio : Principale Sposta Conferma Ritomo

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalita audio ◀ Personalizzata▶ Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta ◄ Conferma ○ Esci

TV Equalizzatore D + 0 - S Bilanc. 100Hz 300Hz 1kHz 3kHz 10kHz ►Sposta ♦Regola ◎Ritorno

TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

È possibile selezionare queste opzioni semplicemente premendo il tasto SRS sul telecomando.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "TS XT SRS"
3. Premere il tasto ◀ o ▶ per selezionare "Spento" o "Acceso".
4. Al termine, premere il tasto EXIT o TOOLS.

- CH LIST MENU SRS TOOLS RETURN

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS ← Spento Risp. energia : SpentoDual I-II : Mono Sposta → Conferma → Esci

TruSurround XT, SRS e il simbolo (●) sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell'uscita audio quando il segnale di modulazione è basso.

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

I tasti ▲+, ▲- e MUTE non sono disponibili quando “Altoparlante TV” è impostato su “Spento”.

Quando “Altoparlante TV” è impostato su “Spento”, è disponibile solo l'opzione “Selezione audio” (in modalità PIP) nel menu Sound.

♦ Selezione audio: Principale/Secondario

Durante l'uso della funzione PIP, è possibile ascoltare l'audio dell'immagine secondaria.

• Principale: Consente di ascoltare l'audio dell'immagine principale.
• Secondario: Consente di ascoltare l'audio dell'immagine secondaria.

Selezione della modalità audio

E' possibile impostare la modalità Suono nel menu "Strumenti" Quando si imposta la modalità "Dual I-II", la modalità audio corrente viene visualizzata a schermo.

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Dual I-II"
3. Per selezionare l'opzione desiderata, premere il tasto ◀ o ▶.
4. Premere il tasto ENTER.

	Tipo di audio	DUAL 1/2	Predefinito
A2 Stereo	Mono	MONO	Cambio automatico
	Stereo	STEREO ⇔ MONO
	Dual	DUAL 1 ⇔ DUAL 2	DUAL 1
Stereo NICAM	Mono	MONO	Cambio automatico
	Stereo	MONO ⇔ STEREO
	Dual	[IMAGE]	DUAL 1

Strumenti AAnynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II Mono Sposta Conferma Esci

Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.

Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono.
▶ Questa funzione è disponibile solo in modalità TV.

Collegamento delle cuffie (venduti separatamente)

È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza.

Quando si inserisce il jack della cuffia nella porta corrispondente, è possibile utilizzare solo le funzioni "Volume auto" e "Selezione audio" (in modalità PIP) nel menu Suono.
L'uso prolungato delle cuffie ad alto volume può causare danni all'udito.
Quando si collega la cuffia al sistema, gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del televisore si regolano in modo diverso.

Pannello laterale del televisore

Impostazione e visualizzazione dell'ora corrente

È possibile impostare l'orologio del televisore per visualizzare l'ora corrente quando si preme il tasto INFO. È necessario impostare l'ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTERG.

2. Premere il tasto ▲ o ▼ per selezionare “Ora”, quindi premere ENTER.

3. Premere il tasto ENTER← per selezionare "Imposta Ora".

Per	Premere
Passare a “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	Tasto ◀ o ▶.
Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	Tasto ▲ o ▼.
Conferma impostazione	Tasto ENTER☐.

1. Al termine, premere il tasto EXIT.

Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l'orologio.
È anche possibile impostare l'anno, il mese, la data, l'ora e i minuto premendo i tasti numerici del telecomando.

TV Impostazione Plug & Play Lingua : Italiano Ora Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

TV Imposta Ora Mese 01 Data 01 Anno 2008 Ora Minuto 00 00 ► Sposta ◆ Regola → Ritorno

Impostazione del timer di spegnimento

È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Ora”, quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "Timer stand-by", quindi premere ENTER.
4. Premere ripetutamente il tasto ▲ o ▼ fino a quando appare l'impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER.
5. Al termine, premere il tasto EXIT.

   Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Timer stand-by".
3. Premere il tasto ◀ o ▶ per selezionare i minuti.
4. Al termine, premere il tasto EXIT o TOOLS.

TV Plug & Play Lingua : Italiano Ora Melodia : Spento Entertainment : Spento Risp. energia : Spento PIP Sposta Conferma Ritorno

TV Imposta.Ora : 00 : 00 Timer stand-by Timer 1 Timer 2 Timer 3 Spento 30 60 90 120 150 180 Sposta Conferma Ritorno

Strumenti Anynet+ (HDMI-CEC) Modalita immagine : Standard Modalita audio : Personalizzata Timer stand-by ← Spento ► TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono ◆ Sposta ◆ Conferma → Esci

Accensione e spegnimento automatico del televisore

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

1. Premere il tasto ▲ o ▼ per selezionare "Ora", quindi premere ENTER.

2. Premere il tasto ▲ o ▼ per selezionare "Timer 1", "Timer 2", "Timer 3", quindi premere ENTER.

Possono essere impostate tre diverse opzioni del Timer per l'orario di attivazione e spegnimento del televisore.

È prima necessario impostare l'orologio.

1. Premere il tasto ◀ o ▶ per selezionare la voce desiderata. Premere il tasto ▲ o ▼ per regolare l'impostazione.

♦ Orario TV on: Selezionare l'ora e i minuti, quindi scegliere "Acceso"/"Spento". Per attivare il timer, scegliere "Acceso".

♦ Orario TV off: Selezionare l'ora e i minuti, quindi scegliere "Acceso"/"Spento". Per attivare il timer, scegliere "Acceso".

TV Impostazione Plug & Play Lingua : italiano Ora Melodia :Spento Entertainment :Spento Risp. energia :Spento PIP Sposta Conferma Ritorno

TV Timer 1 Orario TV on 00 : 00 Spento Orario TV off 00 : 00 Spento Ripetizione Una volta Volume 10 ► Sposta ◆ Regola ↕ Ritorno

♦ Ripetizione: Selezionare “Una volta”, “Ogni giorno”, “Lun\~Ven”, “Lun\~Sab” o “Sab\~Dom”.

Volume: Selezionare il volume desiderato per l'accensione del dispositivo.

E' possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.
▶ Spegnimento in assenza di operazioni

Quando si imposta il timer su “Acceso”, il televisore si spegne automaticamente quando non viene eseguita nessuna operazione entro tre ore dopo che il timer ha acceso l'apparecchio. Questa funzione è disponibile solo se il timer è “Acceso” e impedisce l'eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Scelta della lingua

Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTERG.

1. Premere il tasto ▲ o ▼ per selezionare “Lingua”, quindi premere ENTER.
2. Selezionare la lingua desiderata premendo ripetutamente il tasto ▲ o ▼. Premere il tasto ENTER.
3. Al termine, premere il tasto EXIT.

TV Plug & Play Lingua : italiano Ora Melodia :Spento Entertainment :Spento Risp. energia :Spento PIP Sposta Conferma Ritorno

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTERG.
3. Una volta terminata l'impostazione, premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

TV Impostazione Plug & Play Lingua : italiano Ora Melodia :Spento Entertainment :Spento Risp. energia :Spento HIP Sposta Conferma Ritorno

♦ Melodia: Spento/Bassa/Media/Alto

Consente di regolare l'effetto audio associato all'accensione/spegnimento del televisore.

La modalità Melodia non funziona

• Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE.
• Se il televisore non emette alcun suono significa che è stato premuto il tasto ⏻ (Volume).
• Se il televisore è stato spento mediante la funzione Timer stand-by.

Entertainment: Spento/Sport/Cinema/Giochi

La modalità "Entertainment" consente di selezionare la qualità video e audio ottimale per la visualizzazione di eventi sportivi, film e giochi.

• Spento: Disattiva la modalità "Entertainment".
• Sport: Offre la qualità video e audio ottimale per la visualizzazione di eventi sportivi. Colori e audio sono ancora più vividi.
• Cinema: Offre la qualità video e audio ottimale per la visualizzazione di film. Le immagini sono più dettagliate e l'audio è ancora più potente.
• Giochi: Offre la qualità video e audio ottimale per i videogiochi. Questa modalità accelera la velocità di gioco durante l'uso di una console esterna collegata al televisore.

Impostando qualsiasi delle tre modalità "Entertainment" su Acceso, le impostazioni verranno bloccate e non sarà possibile modificarle. Per regolare le opzioni Immagine e Suono, la modalità "Entertainment" deve essere impostata su Spento.
Le impostazioni della modalità "Entertainment" vengono salvate per ogni sorgente di ingresso.
Impostando una delle tre modalità “Entertainment” su Acceso, la funzione “SRS TS XT” non è più disponibile.

Premere ripetutamente il tasto E.MODE sul telecomando per modificare le impostazioni della modalità "Entertainment".

TTX/MIX P.SIZE DMA E.MODE HDMI

♦ Risp. energia: Spento/Bassa/Media/Alto/Automatico

Questa funzione regola la brillantezza dello schermo in base alla luminosità dell'ambiente.

• Spendo: Disattiva la funzione di risparmio energetico.
• Bassa: Imposta il televisore nella modalità a basso risparmio energetico.
• Media: Imposta il televisore nella modalità a medio risparmio energetico.
• Alto: Imposta il televisore nella modalità ad alto risparmio energetico.
• Automatico: Regola automaticamente la luminosità dello schermo del televisore in base alle scene trasmesse.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Risp. energia".
3. Premere il tasto ◀ o ▶ per selezionare la "Spento", "Bassa", "Media"
4. Al termine, premere il tasto EXIT o TOOLS.

Questa funzione non è disponibile in modalità "PC". (40 poll.)

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia ← Spento ▶ Dual I-II : Mono Sposta → Conferma → Esci

Selezione della sorgente

È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Ingressi”, quindi premere il tasto ENTER.

2. Premere il tasto ENTERG per selezionare "Elenco sorgenti".

Sorgenti del segnale disponibili: TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2, HDMI3.
E' possibile scegliere solo i dispositivi esterni collegati al televisore.

1. Selezionare il dispositivo desiderato premendo il tasto ▲ o ▼. Premere il tasto ENTER.

Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0\~9), e il tasto P ^∧/∨ sul telecomando.

E' anche possibile visualizzare la modalità HDMI semplicemente premendo il tasto HDMI del telecomando.

TV Ingressi Elenco sorgenti : TV Equalizzatore Anynet+(HDMI-CEC) Sposta Conferma Ritorno

Elenco sorgenti TV Est.1 : ---- Est.2 : ---- AV : ---- S-Video : ---- Component : ---- PC : ---- HDMI1 : ---- HDMI2 : ---- HDMI3 : ---- Sposta Conferma Ritorno

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Ingressi”, quindi premere il tasto ENTER.

1. Premere il tasto ▲ o ▼ per selezionare "Modifica Nome", quindi premere il tasto ENTERG.
2. Premere il tasto ▲ o ▼ per selezionare il dispositivo da modificare. Premere il tasto ENTER☐.
3. Premere il tasto ▲ o ▼ per selezionare il dispositivo desiderato.

Premere il tasto ENTER.

1. Al termine, premere il tasto EXIT.

TV Ingressi Elenco sorgenti : TV Modifica Nome Anynet+(HDMI-CEC) Sposta Conferma Ritorno

Modifica Nome Est.1 Est.2 AV S-Video Comp. PC HDMI1 HDMI2 HDMI3 VCR DVD STB cavo STB satellite STB PVR Ricevitore AV Giochi Sposta Conferma Ritorno

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul "Pannello di controllo" nel menu Start di Windows.
2. Quando appare la finestra del pannello di controllo, fare clic su "Aspetto e temi". Verrà visualizzata una finestra di dialogo.
3. Nella finestra successiva, fare clic su "Schermo". Verrà visualizzata una finestra di dialogo.
4. Fare clic sulla linguetta “Impostazioni” nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) L'impostazione ottimale è 1360 X 768.

Se la finestra di dialogo delle impostazioni contiene un'opzione relativa alla frequenza verticale, il valore corretto è "60" o "60 Hz". In caso contrario, fare clic su "OK" e uscire dalla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate.

D-Sub Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
VESA	640×480	31,469	59,940	25,175	-/-
	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360 x 768	47,712	60,015	85,500	+/+

HDMI/DVI Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
VESA	640×480	31,469	59,940	25,175	-/-
	800×600	37,879	60,317	40,000	+/+
	1024×768	48,363	60,004	65,000	-/-
	1360 x 768	47,712	60,015	85,500	+/+

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 2.
La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.
Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è supportato.

Configurazione del televisore con il PC

Premere il tasto SOURCE per selezionare la modalità PC.

1. Premere il tasto MENU per visualizzare il menu.
   Premere di nuovo ENTER← per selezionare "Immagine".
2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER.
3. Una volta ottenuta l'impostazione desiderata, premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

♦ Regolazione auto

La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.
2. Premere il tasto ▲ o ▼ per selezionare "Regolazione auto", quindi premere il tasto ENTERG.

TV Imagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosita 45 Niucaza 50 Regolazione auto Schermo Impostazioni dettaglio Opzioni immagine Reset : OK Sposta Conferma Ritorno

Regolazione automatica in corso Attendere prego

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Custom Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento PIP Regolazione auto ◆ Sposta □ Conferma → Esci

♦ Schermo

Grossa/Fine

Lo scopo della regolazione della qualità dell'immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l'immagine in modo che sia perfettamente centrata sullo schermo.

Premere il tasto ▲ o ▼ per selezionare "Grossa" o "Fine", quindi premere il tasto ENTER.

Premere il tasto ◀ o ▶ per regolare la sintonizzazione.

Premere il tasto ENTER.

Posizione

Regolare la posizione dello schermo del PC per adattarlo come schermo TV.

Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◀ o ▶ per regolare la posizione orizzontale.

Premere il tasto ENTER.

Reset immagine

È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

TV Grossa Fine Posizione Reset immagine Schermo 50 34 Sposta Conferma Ritorno

TV Posizione Sposta Conferma Ritorno

TV Schermo Grossa 50 Fine 34 Posizione Reset immagine Sposta Conferma Ritorno

Che cos'è Anynet+?

Anynet+ è un sistema di rete AV che mette a disposizione degli utenti un'interfaccia AV di facile uso per controllare, tramite un menu apposito, tutti i dispositivi AV collegati alla rete. Questa funzione è utilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics.

Collegamento dei dispositivi Anynet+

Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+. Controllare se sul dispositivo da collegare al televisore è presente il simbolo Anynet+.

Per collegare il dispositivo direttamente al televisore

Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Per effettuare il collegamento al sistema Home Theater

1. Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.
2. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ tramite un cavo HDMI.

Collegare solo un ricevitore.
E' possibile collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby.
Anynet+ supporta fino a 8 dispositivi AV.

Configurazione di Anynet+

Le seguenti impostazioni consentono di utilizzare le funzioni di Anynet+.

Uso della funzione Anynet+

1. Premere il tasto TOOLS. Quindi, premere ENTER per selezionare "Anynet+(HDMI-CEC)".
   Premere il tasto ▲ o ▼ per selezionare "Seleziona periferica", quindi premere il tasto ENTERG.
2. Premere ENTERG per selezionare "Anynet+ (HDMI-CEC)", quindi premere ENTERG.
3. Premere il tasto ▲ o ▼ per selezionare "Acceso", quindi premere ENTER.
   La funzione "Anynet+ (HDMI-CEC)" si attiva.
   Se si seleziona Spento, la funzione "Anynet+ (HDMI-CEC)" si disattiva.
   Quando "Anynet+ (HDMI-CEC)" è disattivato, sono disattivate anche tutte le relative funzioni.

Strumenti Anynet+ (HDMI-CEC) Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual I-II : Mono Sposta Conferma Esci

TV P9 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Ritorno

Impostazione Anynet+ (HDMI-CEC) : Spento Spegnimento auto : Acceso Ricer disp con ♦ Sposta ☐ Conferma ▷ Ritorno

spegnimento del televisore

Disattivazione automatica di un dispositivo Anynet+ allo

1. Premere il tasto ▲ o ▼ per selezionare "Spegnimento auto", quindi premere ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "Si", quindi premere ENTER☐.

La funzione di spegnimento automatico si attiva.

➢ Selezionare "No" per disattivare la funzione di spegnimento automatico.

Premere il tasto EXIT per uscire.

Impostazione Anynet+ (HDMI-CEC) : Acceso Spegnimento auto : No Ricer disp c on Si ◆ Sposta □ Conferma ▷ Ritorno

Per utilizzare la funzione Anynet+ è necessario impostare il tasto di selezione del telecomando su TV.
Se si imposta Spegnimento automatico su "No", i dispositivi esterni collegati al televisore si spengono ognivalvolta si spegne il televisore. Tuttavia, se il dispositivo è in fase di registrazione potrebbe non spegnersi.

Scansione e passaggio da un dispositivo Anynet+ all'altro

1. Premere il tasto TOOLS. Quindi, premere ENTER per selezionare "Anynet+(HDMI-CEC)".
2. Premere il tasto ▲ o ▼ per selezionare "Seleziona periferica", quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare una periferica, quindi premere ENTER. Il dispositivo viene attivato.
4. Se non si riesce a trovare il dispositivo desiderato, premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER.
5. Premere il tasto ▲ o ▼ per selezionare "Ricer disp con", quindi premere ENTER.
   Viene visualizzato il messaggio “Configurazione connessione Anynet ^+ ” Una volta completata la ricerca, nel menu Anynet ^+ vengono elencati tutti i dispositivi collegati.

TV P9 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Ritorno

Impostazione Anynet+ (HDMI-CEC) : Acceso Spegnimento auto : Si Ricer disp con ◆ Sposta □ Conferma ▶ Ritorno

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l'operazione durante la fase di passaggio da un dispositivo all'altro.

Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al televisore.

Al termine della scansione, il numero di dispositivi trovati non appare.

Ogni volta che si accende il televisore tramite il tasto di accensione POWER viene eseguita una scansione automatica di tutti i dispositivi collegati. Tuttavia, i dispositivi collegati dopo avere acceso il televisore, o in altre circostanze particolari, potrebbero non apparire nell'elenco dei dispositivi. In questo caso, selezionare "Ricer disp con" nel menu.

Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando il TOOLS.

Menu Anynet+

Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore.

Menu Anynet+	Descrizione
Visualizza TV	Passa da Anynet+ alla modalità di trasmissione del televisore.
Seleziona periferica	Mostra il dispositivo al quale è collegato il televisore.
Registra	Avvia la registrazione. (Questo menu si attiva solo se il dispositivo supporta la funzione di registrazione).
Menu periferica	Mostra il menu del dispositivo collegato.Esempio. Se si collega un registratore DVD, appare il menu Registratore DVDE.
Funz dispositivo	Mostra il menu di controllo riproduzione del dispositivo collegato.Esempio. Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del registratore DVD.
Ricevitore	L'audio viene generato dal ricevitore.
Impostazione	È possibile impostare l'ambiente d'uso di Anynet+.

Tasti del telecomando disponibili in modalità Anynet+

Tipo di dispositivo	Stato operativo	Tasti disponibili
Dispositivo Anynet+	Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo.	Tasti numerici▲/▼/◄/►/Tasto ENTER☑Tasti coloratiTasto EXIT
	Una volta attivato il dispositivo, quando si riproduce un file	◀◀ (ricerca all’indietro)▶▶ (ricerca in avanti)■ (Arresto)/▶ (Riproduzione)/■ (Pausa)
Dispositivo con sintonizzatore incorporato	Una volta attivato il dispositivo, durante la visione di un programma televisivo	Tasto P^/√
Dispositivo audio	Una volta attivato il ricevitore	Tasto ▲⊕/⊖Tasto MUTE

La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV.
Il tasto ● funziona solo in fase di registrazione.
Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere gestiti solo tramite il telecomando.
In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, riselezionare il dispositivo Anynet+.
Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici.
In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato.
➢ Le funzioni ◀◀, ▶▶ possono differire in base al dispositivo in uso.

Registrazione

È possibile utilizzare un videoregistratore per registrare un programma televisivo.

Premere il tasto ●.

La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+).

Il programma televisivo corrente viene registrato in modalità Watch TV (Guarda TV). Se si sta guardando l'immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo.
E' inoltre possibile registrare stream sorgente selezionando "Registra" dopo aver premuto il tasto TOOLS.
Prima di registrare, controllare che il jack dell'antenna sia correttamente collegato al dispositivo di registrazione. Per il collegamento dell'antenna al dispositivo di registrazione, consultare il manuale dell'utente.

Ascolto tramite il ricevitore

È possibile ascoltare l'audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Quindi, premere ENTER ^G per selezionare "Anynet+(HDMI-CEC)". Premere il tasto ▲ o ▼ per selezionare "Ricevitore", quindi premere ENTER ^G .

2. Premere il tasto ◀ o ▶ per selezionare "Acceso", quindi premere ENTER. L'audio viene trasmesso dal ricevitore.

3. Premere il tasto EXIT per uscire.

Se il ricevitore è impostato su Acceso, l'audio del televisore viene trasmesso dal ricevitore a 2 canali.

Se il ricevitore è utilizzabile esclusivamente con il sistema Home Theater (solo audio), potrebbe non apparire nell'elenco dei dispositivi.

In caso di contenuti protetti da copyright, il ricevitore potrebbe non funzionare correttamente.

Nel caso di una interruzione di corrente al televisore quando il “Ricevitore” è impostato su “Acceso” (per lo scollegamento del cavo o un calo di potenza), la funzione “Altoparlante TV” può essere impostata su “Spento” alla riaccensione del televisore. (vedere pag. 23)

TV P9 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Ritorno

Controlli da effettuare prima di contattare l'assistenza tecnica

Sintomo	Soluzione
Anynet+ non funziona.	Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+.Collegare solo un ricevitore.Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente.Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo Anynet+.Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu di impostazione di Anynet+.Verificare se il telecomando del televisore è in modalità TV.Verificare se il telecomando è esclusivo per il dispositivo Anynet+.In alcune condizioni, Anynet+ non funziona.(Ricerca canali, Plug & Play, ecc...)Quando si collega o si rimuove il cavo HDMI, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore.Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on.
Si desidera avviare Anynet+.	Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu di impostazione di Anynet+.Premere il tasto TV sul telecomando del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato.
Si desidera uscire da Anynet+.	Selezionare Visualizza TV nel menu Anynet+.Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+.Premere P / , CH LIST, PRE-CH, o altro per passare in modalità TV. (Si noti che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.)
Il messaggio Connessione a un dispositivo Anynet+... viene visualizzato a schermo.	Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione.Utilizzare il telecomando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione.
Non si riesce ad avviare la riproduzione sul dispositivo Anynet+.	Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play.
Lo schermo del dispositivo esterno non appare.	Controllare se il dispositivo supporta le funzioni di Anynet+.Controllare se il cavo HDMI è collegato correttamente.Verificare se Anynet + (HDMI-CEC) è impostato sunel menu di impostazione di Anynet+.Cerca ancora dispositivi Anynet+.E' possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.
Il programma televisivo non può essere registrato.	Verificare se il jack dell'antenna sul dispositivo di registrazione è correttamente collegato.

La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzare il servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando.

Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto.

① □ (Esci)

Esce dalla visualizzazione teletext.

② ≡i (indice)

Premere questo tasto in qualsiasi momento per visualizzare la pagina Indice.

3 (salva)

Utilizzato per memorizzare le pagine del servizio Teletext.

4 (formato)

Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premerlo nuovamente per applicare la modifica anche alla metà inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale.

5 ≡? (mostra)

Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

6 ≡/(Z) (teletext attivo/mix)

Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

⑦ ≡... (formato)

Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzando il tasto(salva).

8 (pagina secondaria)

Visualizza la pagina secondaria disponibile.

9 ≡1 (pagina su)

Consente di visualizzare la pagina Teletext successiva.

10 1≡ (pagina giù)

Consente di visualizzare la pagina Teletext precedente.

11 (blocca)

Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più pagine secondarie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto.

12 ≡× (annulla)

Utilizzato per visualizzare le stazioni trasmittenti quando si cerca una pagina.

13 Tasti colorati (rosso/verde/giallo/blu)

Se l'emittente utilizza un sistema FASTEXT, i diversi argomenti presenti in una pagina sono indicati con colori diversi e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui colore corrisponde a quello dell'argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionabili in modo analogo. Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente.

È possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 -/- 0 PRE + P MUTE - ✓ CHUST MENU SRS TOOLS RETURN 4 INFO(F) i EXIT(E) 5 6 TITAMX RSIZE DMA ENMODE PARCODE HDMI ←→ ←→ ● ▶ ■ SAMSUNG

1 2 3 4 5 6 7 8 9 - /... 0 PRE -CH P

Le pagine teletext sono organizzate in base a sei categorie:

Parte	Sommario
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora
E	Testo.
F	Informazioni sullo stato.
	Informazioni FASTEXT.

Le informazioni del Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue:

♦ Immettendo il numero di pagina
♦ Selezionando un titolo in un elenco
♦ Selezionando un'intestazione colorata (sistema FASTEXT)

Premere il tasto TV per uscire dalla schermata teletext.

A B C D E F

Una volta installato il supporto a parete, è possibile regolare facilmente la posizione del televisore.

Pannello posteriore TV

Cavo di SERVIZIO (Non fornito)

Montaggio automatico a parete

Visualizzazione del menu

1. Premere il tasto ▲, ▼, ◀ o ▶ sul telecomando.

Viene visualizzata la schermata Regolazione montaggio a parete.
Mentre si guarda la televisione, se premendo un tasto di direzione la schermata Regolazione montaggio a parete non appare, utilizzare il menu per visualizzare la schermata

• Premere il tasto MENU per visualizzare il menu.
  Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi preme re il tasto ENTER.
• Premere il tasto ▲ o ▼ "Regolazione montaggio a parete", quindi premere il tasto ENTER.

TV Impostazione Plug & Play Lingua : italiano Ora Regolazione montaggio a parete Melodia :Spento Entertainment :Spento Risp. energia :Spento PIP ◆ Sposta □ Conferma ▶ Ritorno

Ritrovamento della posizione

1. Effettuare la regolazione fino a impostare la posizione desiderata utilizzando i tasti ▲,▼,◀,▶.

Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia appare la schermata di regolazione.
Premere il tasto INFO per azzerare. Premere il tasto ◀ o ▶ per selezionare "Sì", quindi premere il tasto ENTER☐. La posizione viene inizializzata alle impostazioni predefinite.

1. Premere il tasto blu.

Premere il tasto ▲ e ▼ per selezionare una modalità di salvataggio tra Posizione1, Posizione2 o Posizione3 allo scopo di salvare la posizione corrente.

Per non salvare la posizione corrente, premere il tasto RETURN.
Quando si seleziona una modalità di salvataggio, non è possibile utilizzare i tasti Colore.

1. Premere il tasto ENTER← per salvare.

Quando è selezionata la Posizione1, viene visualizzato il messaggio "Posizione corrente salvata come Posizione1".

1. Premere il tasto ENTER.

La Posizione salvata viene visualizzata a sinistra del menu OSD.

Regolazione montaggio a parete Posizione 1 2 3 Regola Salva INFO Centrale

Salva Selez modalità di salvataggio. Posizione1 Posizione2 Posizione3 Regola Conferma Ritorno

Spostamento sulla posizione memorizzata

1. Completare la fase 1 di "Visualizzazione del menu".
2. Premendo un tasto Colore (Rosso, Verde, Giallo) è possibile spostare il supporto a parete nella posizione memorizzata.

E' possibile spostare il supporto a parete su una delle tre posizioni preimpostate semplicemente premendo i tasti colore Rosso (Posizione1), Verde (Posizione2) o Giallo (Posizione3).

Se si regola la posizione dopo aver effettuato lo spostamento su una posizione preimpostata, la visualizzazione della posizione scompare.

Regolazione montaggio a parete Posizione1 Posizione 1 2 3 Regola Salva INFO Centrale

Per informazioni sull'installazione, consultare il Manuale di installazione fornito insieme al supporto a parete.
Per l'installazione del prodotto e l'installazione e lo spostamento del supporto a parete, consultare un installatore specializzato.
Utilizzare questo manuale di installazione quando è possibile fissare il supporto a una parete. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona.
L'opzione Auto Wall Mount non è attivabile se Anynet+ è in funzione.
I modelli a 37 e 40 pollici non sono compatibili con il supporto a parete motorizzato di vecchio tipo (WMN5090A*).

Uso del blocco Kensington antifurto (a seconda del modello)

Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L'aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente.

1. Inserire il dispositivo di blocco nello slot Kensington sull'LCD del televisore (Figura 1) e ruotarlo nella direzione di blocco (Figura 2).
2. Collegare il cavo di blocco Kensington.
3. Fissare il blocco Kensington a un tavolo o altro oggetto pesante.
   La posizione del blocco Kensington può variare a seconda del modello.

Cavo Figura 2 Figura 1

luzione dei problemi: Prima di contattare l'assistenza

Nessun audio o immagine.	Controllare che il cavo di alimentazione sia collegato alla presa di corrente.Verificare di aver premuto il tasto ⊙ sul dispositivo.Controllare le impostazioni relative al contrasto e alla luminosità dell'immagine.Controllare il volume.
Immagine normale ma audio assente.	Controllare il volume.Controllare se si è premuto il tasto MUTE ⊙ del telecomando.Verificare che “Altoparlante TV” sia in posizione Acceso.
Lo schermo è nero e l'indicatore di alimentazione lampeggia in modo continuo.	Sul computer controllare l'alimentazione e il cavo segnale.Il televisore sta utilizzando il proprio sistema di gestione alimentazione.Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer.
Nessuna immagine oppure immagine in bianco e nero.	Regolare le impostazioni del colore.Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze di audio e immagine.	Provare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano.Collegare il televisore a un'altra presa di alimentazione.
Immagine distorta o con disturbi,audio distorto.	Controllare la direzione e i collegamenti dell'antenna.Le interferenze sono spesso dovute all'uso di un'antenna interna.
Telecomando non funzionante.	Sostituire le batterie del telecomando.Pulire il bordo superiore del telecomando (finestra di trasmissione).Controllare i terminali delle batterie.
Appare il messaggio “Controlla cavo segnale”.	Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, appare il messaggio “Modo non supportato”.	Controllare la risoluzione massima e la frequenza dell'adattatore video.Confrontare questi valori con i dati delle modalità di visualizzazione.
L'immagine danneggiata viene visualizzata nell'angolo dello schermo.	Se in alcune periferiche esterne è selezionata l'opzione “Solo scansione”, l'immagine danneggiata può essere visibile nell'angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal televisore.
Viene visualizzato il messaggio “Ripristina tutte le impostazione ai valori predefiniti”.	Ciò si verifica quando si tiene premuto il tasto EXIT per qualche istante.Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica.
Il pannello LCD TFT è composto da sub pixel (3 133 440) la cui produzione richiede una tecnologia molto sofisticata.Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE26A450	LE32A450
Dimensione schermo (Diagonale)	26 poll.	32 poll.
Risoluzione PC	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Uscita
Audio	5W x 2	10W x 2
Dimensioni (Lar x Pro x Alt)
Corpo	670 X 75 X 446 mm	800 X 79 X 522 mm
Con supporto	670 X 216 X 500 mm	800 X 252 X 577 mm
Peso
con supporto	10 kg	13 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa
Supporto ruotabile (Sinistra / Destra)	0°	-20° ~ 20°

Nome del modello	LE37A450	LE40A450
Dimensione schermo (Diagonale)	37 poll.	40 poll.
Risoluzione PC	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Uscita
Audio	10W x 2	10W x 2
Dimensioni (Lar x Pro x Alt)
Corpo	916 X 82 X 598 mm	990 X 82 X 636 mm
Con supporto	916 X 300 X 658 mm	990 X 300 X 694 mm
Peso
con supporto	18 kg	21 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°
Nome del modello	LE26A451	LE32A451, LE32A454
Dimensione schermo (Diagonale)	26 poll.	32 poll.
Risoluzione PC	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Uscita
Audio	5W x 2	10W x 2
Dimensioni (Lar x Pro x Alt)
Corpo	670 X 75 X 451 mm	800 X 79 X 525 mm
Con supporto	670 X 216 X 500 mm	800 X 252 X 577 mm
Peso
con supporto	10 kg	13 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa
Supporto ruotabile (Sinistra / Destra)	0°	-20° ~ 20°

Nome del modello	LE37A451	LE40A451, LE40A454
Dimensione schermo (Diagonale)	37 poll.	40 poll.
Risoluzione PC	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Uscita
Audio	10W x 2	10W x 2
Dimensioni (Lar x Pro x Alt)
Corpo	916 X 82 X 601 mm	990 X 82 X 641 mm
Con supporto	916 X 300 X 658 mm	990 X 300 X 694 mm
Peso
con supporto	18 kg	21 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -4 °F a 113 °F)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa
Supporto ruotabile(Sinistra / Destra)	-20° ~ 20°

Design e specifiche sono soggetti a modifiche senza preavviso.

Questo prodotto è un'apparecchiatura digitale di Classe B.
Per l'alimentazione elettrica e il consumo di corrente, consultare l'etichetta apposta sul prodotto.

    B --> J["HDMI Switch Sii9185"]
    J --> K["SC1:RGB"]
    J --> L["SC1:CVBS,FB"]
    J --> M["SC2:CVBS"]
    J --> N["R,G,B,Hsync,Vsync"]
    J --> O["Y,Pb,Pr"]
    J --> P["BA7657F"]
    P --> Q["Audio SW 74HC4052"]

    J --> R["SEM01 (256-QFP)"]
    R --> S["Micom 3D Comb Multi Decoder De-iterlacer Scaler LVDS Out WXGA Output 1000Page TTX Sound Process 10bit Process 2 HDMI input"]

    S --> T["DDR 8M*16"]
    S --> U["Flash MX25L,I6M Bit"]
    S --> V["FBE3"]
    V --> W["Max9728A AMP"]
    V --> X["Audio AMP NTP3100"]

    S --> Y["UART MAX232"]
    Y --> Z["Main/DTV/Logic Service Jack"]
    Z --> AA["Display Panel"]

    S --> AB["I2S Sound"]
    S --> AC["I2S"]

    subgraph Inputs
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
        AZ
        BA
        BB
        BC
        BD
        BE
        BF
        BG
        BH
        BI
        BJ
        BK
        BL
        BM
        BN
        BO
        BP
        BPB
        BPCC
        BPCCB
        BPCCBCC
    end

    style Inputs fill:#f9f9f9,stroke:#333,stroke-width:2px

Questa pagina è stata lasciata intenzionalmente vuota.

Contacte con SAMSUNG WORLDWIDE

Imagen principal	Imagen secundaria
Componente	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

◆ Fuente

Glavna slika	Sub picture
Component	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

Source

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
