MANUALE UTENTE GS54NAW40 SIEMENS

Congelare e conservare Congelamento di alimenti freschi Super-congelamento Decongelare surgelati Dotazione Spegnere e mettere fuori servizio l'apparecchio Scongelamento Pulizia dell’apparecchio Illuminazione (LED) Risparmiare energia Rumori di funzionamento Eliminare piccoli guasti Autotest dell’apparecchio Servizio Assistenza Clienti

Avvertenze di sicurezza e potenziale pericolo Avvertenze per lo smaltimento Dotazione Luogo d’installazione Osservare la temperatura ambiente e la ventilazione del locale Collegare l’apparecchio Conoscere l’apparecchio Accendere l’apparecchio Regolare la temperatura Funzioni di allarme Capacità utile totale Il congelatore Max. capacità di congelamento

01 40 10 12 00 070 222 142 0848 840 040

it itIndiceitIstruzioni per I´uso

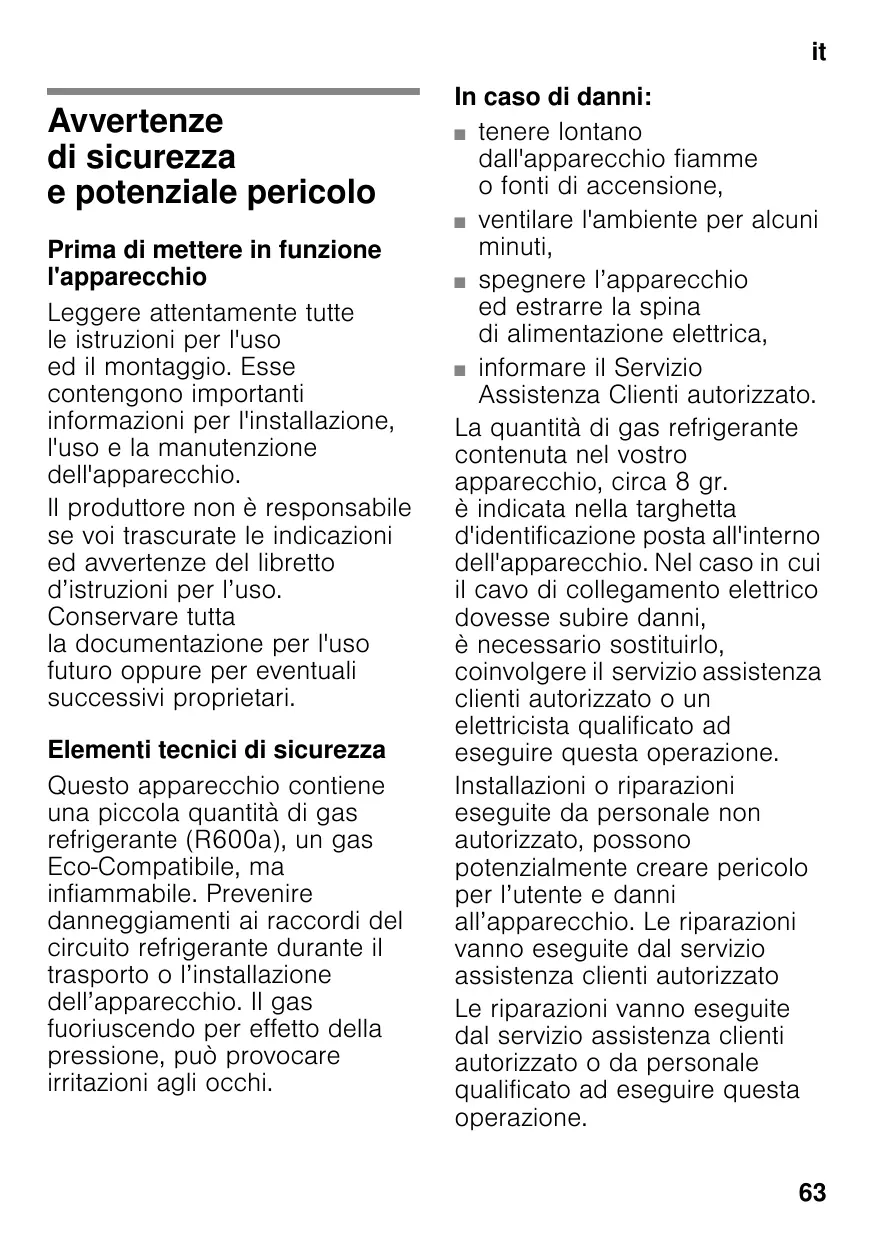

Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istruzioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari. Elementi tecnici di sicurezza Questo apparecchio contiene una piccola quantità di gas refrigerante (R600a), un gas Eco-Compatibile, ma infiammabile. Prevenire danneggiamenti ai raccordi del circuito refrigerante durante il trasporto o l’installazione dell’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi.

In caso di danni: ■ tenere lontano dall'apparecchio fiamme o fonti di accensione, ■ ventilare l'ambiente per alcuni minuti, ■ spegnere l’apparecchio ed estrarre la spina di alimentazione elettrica, ■ informare il Servizio Assistenza Clienti autorizzato. La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione. Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolo per l’utente e danni all’apparecchio. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione. 63

it È consentito usare solo parti di ricambio originali del costruttore. Solo con l’impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati. Il prolungamento del cavo elettrico di alimentazione deve essere eseguito dal servizio assistenza clienti autorizzato. Nell’impiego quotidiano ■

Non introdurre mai apparecchi elettrici nell’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! Non sbrinare o pulire mai l’apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica! Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. E’ possibile danneggiare i raccordi del circuito refrigerante, che rende inservibile l’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi.

Non conservare nell’apparecchio prodotti contenenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze infiammabili. Pericolo di esplosione! Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno. Per lo sbrinamento e la pulizia estrarre la spina d’alimentazione o disinserire l’interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina. Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale. Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose. Non ostruire le aperture di passaggio dell’aria di aereazione dell’apparercchio.

Evitare pericoli a bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi ed altresì persone, sprovviste di sufficiente conoscenza del sicuro funzionamento dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano ben compreso i pericoli. Una persona responsabile della sicurezza è tenuto a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell’apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio.

Non conservare nel congelatore liquidi inbottiglia e lattine (specialmente le bevande contenenti anidride carbonica). Bottiglie e lattine possono rompersi! Non mettere in bocca alimenti congelati appena presi dal congelatore. Pericolo di ustioni! Evitare il contatto prolungato delle mani con alimenti congelati, ghiaccio o i raccordi dell’evaporatore ecc. Pericolo di ustioni!

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo! L'apparecchio non è un giocattolo per bambini! Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!

it Norme generali L’apparecchio è idoneo per congelare alimenti, ■ per preparare ghiaccio. Questo apparecchio è destinato all’uso domestico privato nelle famiglie ed all’ambiente domestico. L’apparecchio è schermato contro i radiodisturbi secondo la direttiva UE 2004/108/EC. La tenuta ermetica del circuito del freddo è stata controllata. Questo prodotto è conforme alle pertinenti norme di sicurezza per gli apparecchi elettrici (EN 60335-2-24). Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. ■

Avvertenze per lo smaltimento * Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono EcoCompatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

* Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

m Avviso In caso di apparecchi fuori uso 1. Estrarre la spina di alimentazione. 2. Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina. 3. Non estrarre i ripiani e i contenitori, questo rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio! 4. Vietare ai bambini di giocare con un apparecchio dismesso. Pericolo di asfissia! I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio.

Istruzioni per l’uso Istruzioni per il montaggio Libretto del servizio assistenza clienti autorizzato Allegato di garanzia convenzionale Informazioni sul consumo energetico e sui possibili rumori

Luogo d’installazione Il luogo d’installazione idoneo è un locale asciutto, ventilabile. Il luogo d’installazione non deve essere esposto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l’installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore: Da cucine elettriche o a gas 3 cm. Da stufe ad olio o a carbone 30 cm. Il pavimento nel luogo d’installazione non deve cedere, rinforzarlo se necessario. Compensare gli spessori le eventuali disuguaglianze del pavimento. ■ ■

Dotazione Dopo il disimballo controllare l’apparecchio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato. La dotazione comprende i seguenti componenti: ■ Apparecchio ■ Accessori (a secondo del modello) ■ Busta con il materiale utile al montaggio

Distanza dal muro Figura # Una distanza laterale dell’apparecchio dal muro non è necessaria. I contenitori e ripiani possono essere comunque estratti liberamente.

it Inversione della porta (se necessario) Se necessario: consigliamo di fare invertire la chiusura della porta dal nostro Servizio Assistenza Clienti autorizzato. Chiedere il costo per un’inversione dell’apertura della porta al Servizio Assistenza Clienti competente per la zona.

m Avviso Durante l’inversione della porta l’apparecchio non deve essere collegato alla rete elettrica. Estrarre prima la spina di alimentazione. Per non danneggiare la parte posteriore dell’apparecchio, mettere sotto sufficiente materiale morbido. Deporre l’apparecchio con cautela sul lato posteriore. Avvertenza Il distanziatore murale non deve essere montato se si depone l'apparecchio sul dorso.

Osservare la temperatura ambiente e la ventilazione del locale Temperatura ambiente L’apparecchio è progettato per una specifica classe climatica. In funzione di questa, l’apparecchio può essere usato alle seguenti temperature ambientali. La classe climatica è indicata nella targhetta porta-dati. Figura ,

SN N ST T Temperatura ambiente ammessa da +10 °C a 32 °C da +16 °C a 32 °C da +16 °C a 38 °C

da +16 °C a 43 °C Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C.

Ventilazione Figura $ L’aria sulla parete posteriore dell’apparecchio si riscalda. L’aria riscaldata deve poter defluire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumenta il consumo di energia elettrica. Perciò: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell’aria!

Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»).

it Allacciamento elettrico La presa elettrica deve essere vicino all’apparecchio ed accessibile anche ad installazione avvenuta dell’apparecchio. L’apparecchio è conforme alla classe d’isolamento I. Collegare l’apparecchio a tensione alternata di 220–240 V/50 Hz utilizzando una presa elettrica dotata di connettore di messa a terra. La presa deve essere protetta con dispositivo elettrico di sicurezza da 10–16 A. Per apparecchi, che vengono impiegati in paesi non europei, controllare se la tensione indicata corrisponda ai valori della locale rete elettrica. Questi dati sono riportati nella targhetta portadati. Figura ,

m Avviso I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete. Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l’apparecchio

Svolgere l’ultima pagina con le figure. Questo libretto d’istruzioni per l’uso è valido per vari modelli, pertanto le dotazioni possono variare. Nelle illustrazioni sono possibili differenze. Figura ! * Non in tutti i modelli. 1-5 6 7 8 9 10 11 12 13 14* 15 16

Elementi di comando Illuminazione (LED) Sistema NoFrost Sportello del congelatore Ripiano in vetro Produttore di ghiaccio/ contenitore cubetti di ghiaccio Cassetto surgelati (piccolo) Cassetto surgelati (grande) Piedini regolabili Accumulatori del freddo Calendario di congelamento Disaerazione porta

it Elementi di comando

Istruzioni per il funzionamento

Pulsante Acceso/Spento Serve per accendere e spegnere l’intero apparecchio. Pulsante «super» Dispositivo per attivare o disattivare il supercongelamento. È accesa solo quando il supercongelamento è in funzione. Pulsante di regolazione temperatura Con questo pulsante si regola la temperatura desiderata. Display temperatura Indica la temperatura regolata del congelatore. Pulsante di allarme Serve per disattivare il segnale acustico di allarme (vedi capitolo «Funzione di allarme»).

Accendere l’apparecchio Figura " Accendere l’apparecchio con il pulsante Acceso/Spento 1. Viene emesso un segnale acustico. Il display temperatura 4 lampeggia ed il pulsante di allarme 5 si accende. Premere il pulsante di allarme 5. Il segnale acustico si disattiva. Quando il congelatore ha raggiunto la temperatura regolata, il display temperatura si accende 4.

Alla prima accensione possono trascorrere diverse ore prima che l’apparecchio raggiunga la temperatura selezionata. Durante questo periodo evitare di introdurre alimenti nell’apparecchio. Grazie al sistema automatico «NoFrost» nel vano congelatore non si forma ghiaccio. Un intervento di sbrinamento non è necessario. Il perimetro anteriore dell’apparecchio è leggermente caldo, questo impedisce la formazione di condensato nella zona della guarnizione della porta. Se la porta del congelatore, dopo averla chiusa, oppone resistenza ad una nuova apertura, attendere un attimo finché le pressioni interne non si siano compensate.

Regolare la temperatura Figura "

Congelatore La temperatura può essere regolata da -16 °C a -26 °C. Premere ripetutamente il pulsante di regolazione temperatura 3 finché non è regolata la temperatura del congelatore desiderata. L’ultimo valore regolato viene memorizzato. La temperatura regolata è visualizzata nel display della temperatura 4.

Funzioni di allarme Figura "

Allarme porta L'allarme porta (suono continuo) si attiva quando la porta dell'apparecchio resta aperta per oltre un minuto. Chiudendo la porta il segnale acustico si disattiva di nuovo.

Allarme inizio decongelamento Premendo il pulsante di allarme 5, il display temperatura indica per cinque secondi la temperatura più alta raggiunta nel congelatore. Questo valore viene poi cancellato. Il display 4 indica, senza intermittenza, la temperatura impostata per il congelatore. Iniziando da questo momento la massima temperatura viene di nuovo rilevata e memorizzata. Allarme temperatura L’allarme temperatura si attiva se la temperatura nel vano del congelatore è troppo alta e gli alimenti congelati sono a rischio. Il display temperatura 4 lampeggia ed il pulsante di allarme 5 si accende.

alla prima messa in funzione dell’apparecchio, all’introduzione di grandi quantità di alimenti freschi, quando si tiene la porta del congelatore aperta troppo a lungo.

Allarme interruzione dell’energia elettrica Figura " L'allarme interruzione alimentazione si attiva quando, a causa di una interruzione dell'energia elettrica, la temperatura nell'apparecchio aumenta troppo e gli alimenti sono in pericolo. Il pulsante di allarme 5 è acceso e nel display temperatura 4 appare «PI». Avvertenza Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più interamente la durata max. di conservazione.

Disattivare l’allarme Figura " Premere il tasto di allarme 5 per disattivare il segnale acustico.

Attivazione del segnale acustico di allarme senza che questo costituisca pericolo per gli alimenti congelati:

Capacità utile totale

I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura ,

Usare il congelatore

Sfruttare interamente il volume utile Per sistemare la quantità massima di surgelati, tutte le parti dell’attrezzatura interna possono essere rimosse. Gli alimenti possono essere accatastati direttamente sui ripiani e sul fondo del congelatore. Avvertenza Per mantenere i valori indicati sulla targhetta porta-dati, l’elemento rispettivamente superiore dell’attrezzatura deve restare nell'apparecchio.

Rimozione degli accessori ■

Estrarre i cassetti surgelati fino all’arresto, sollevarli avanti ed estrarli. Figura % Negli apparecchi con produttore di ghiaccio questo può essere estratto. Figura & Sportello del congelatore Figura ' 1. Aprire a metà lo sportello del congelatore. 2. Staccare su un lato il supporto dall'apparecchio. 3. Tirare in avanti lo sportello del congelatore e rimuoverlo dal supporto. 4. Staccare il supporto dall'apparecchio sull'altro lato.

Per conservare alimenti surgelati. Per produrre cubetti di ghiaccio. Per il congelamento di alimenti.

Avvertenza Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Max. capacità di congelamento Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d’identificazione. Figura ,

Condizioni per la max. capacità di congelamento ■

Prima di introdurre prodotti freschi inserire il super congelamento (vedi il capitolo «Super congelamento»). Rimozione degli accessori: Accumulare gli alimenti direttamente sui ripiani e sul fondo del congelatore.

Avvertenza Non coprire con alimenti congelati le fessura di ventilazione nella parete posteriore. Congelare le quantità più grandi di alimenti preferibilmente nello scomparto superiore. Qui essi vengono congelati molto rapidamente e perciò anche salvaguardandone le proprietà.

Congelare e conservare Acquisto di alimenti surgelati ■ ■ ■

La confezione non deve essere danneggiata. Rispettare la data di conservazione. La temperatura nell’espositorecongelatore di vendita deve essere -18 °C o inferiore. Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.

Congelamento di alimenti freschi Per il congelamento utilizzare solo alimenti freschi ed integri. Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchine ed asparagi. In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura. Avvertenza Non mettere gli alimenti da congelare in contatto con quelli congelati. ■

Tenere presente nella sistemazione ■

Congelare le quantità più grandi di alimenti preferibilmente nello scomparto superiore. Qui essi vengono congelati molto rapidamente e perciò anche salvaguardandone le proprietà. Non coprire con alimenti congelati le fessure di ventilazione nella parete posteriore. Disporre gli alimenti distesi in piano negli scomparti o nei cassetti surgelati.

Avvertenza Gli alimenti già congelati non devono entrare in contatto con gli alimenti da congelare. Spostare gli eventuali alimenti surgelati nei cassetti. Per garantire la circolazione dell'aria nell'apparecchio, inserire il cassetto surgelati fino all'arresto.

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova senza guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi. Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.

it Confezionamento di alimenti surgelati

Durata di conservazione dei surgelati

Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi. 1. Introdurre l’alimento nella confezione. 2. Fare uscire l’aria. 3. Chiudere la confezione ermeticamente. 4. Scrivere sulla confezione il contenuto e la data di congelamento.

La durata di conservazione dipende dal tipo di alimento.

Sono idonei per il confezionamento: fogli di plastica, fogli tubolari di polietilene, fogli di alluminio, contenitori per surgelati. Questi prodotti sono in vendita nel commercio specializzato. Non sono idonei per il confezionamento: carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati. Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili. I sacchetti ed i fogli tubolari di polietilene possono essere saldati con un saldatore per fogli di plastica.

Ad una di temperatura di -18 °C: ■ Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi ■ Formaggio, pollame, carne: fino a 8 mesi ■ Verdura, frutta: fino a 12 mesi

Super-congelamento Per conservare vitamine, valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente, anche nell’interno, nel tempo più breve possibile. Per evitare un indesiderato aumento della temperatura, inserire il supercongelamento alcune ore prima di introdurre alimenti freschi. Dopo l’inserimento l’apparecchio funziona costantemente, nel congelatore si raggiunge una temperatura molto bassa. Se si vuole utilizzare la max. possibilità di congelamento, il super-congelamento deve essere attivato 24 ore prima di introdurre gli alimenti freschi. Le quantità di alimenti più piccole (fino ad 2 kg) possono essere congelate senza super-congelamento. Avvertenza Con il super-congelamento inserito, maggiori sono i rumori di funzionamento.

it Accendere e spegnere Figura " Premere il pulsante «super» 2. Quando il super-congelamento è inserito il pulsante è acceso. Dopo 2½ giorni il super-congelamento si disinserisce automaticamente.

Decongelare surgelati A seconda del genere e dell’uso, utilizzare una delle seguenti possibilità: ■ ■ ■ ■

a temperatura ambiente nel frigorifero nel forno elettrico, con/senza ventola aria calda nel forno a microonde

Dotazione (non in tutti i modelli)

Cassetto surgelati (grande) Figura !/12 Per conservare surgelati di grandi dimensioni, come ad es. tacchini, anatre ed oche.

Produttore di ghiaccio Figura ( Per produrre cubetti di ghiaccio utilizzare esclusivamente acqua potabile. 1. Estrarre il contenitore dell'acqua e riempirlo con acqua potabile fino al riferimento.

m Attenzione Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più la durata max. di conservazione.

Avvertenza L'acqua potabile riempita in eccesso può pregiudicare il funzionamento del produttore di ghiaccio. I cubetti di ghiaccio non si staccano singolarmente dalla vaschetta del ghiaccio. L'acqua potabile riempita in eccesso scorre nel contenitore di raccolta, i cubetti di ghiaccio qui presenti si congelano in blocco. Introdurre l'acqua potabile nell'apertura di riempimento. Inserire di nuovo il contenitore dell'acqua. Quando i cubetti di ghiaccio si sono congelati, abbassare e rilasciare la leva. I cubetti di ghiaccio si staccano e cadono nel contenitore di raccolta. Estrarre il contenitore di raccolta e prelevare cubetti di ghiaccio.

it Calendario di congelamento

Vaschetta per ghiaccio

Figura )/A Per evitare perdite di qualità degli alimenti surgelati, non superare la durata di conservazione. La durata di conservazione dipende dal tipo di alimento surgelato. I numeri accanto ai simboli indicano in mesi la durata di conservazione consentita per l’alimento congelato. In caso di comuni alimenti surgelati commerciali osservare la data di produzione o di scadenza.

Figura * 1. Riempire la vaschetta del ghiaccio per ¾ con acqua e riporla nel congelatore. 2. Staccare la vaschetta del ghiaccio eventualmente attaccata solo con un oggetto non acuminato (manico di cucchiaio). 3. Per staccare i cubetti di ghiaccio mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Accumulatori del freddo Figura )/B L’accumulatore del freddo ritarda il riscaldamento degli alimenti conservati in caso d’interruzione dell’energia elettrica o di guasto. La durata massima di conservazione si raggiunge deponendo l'accumulatore di freddo sopra gli alimenti nello scomparto superiore. Per risparmiare spazio, l’accumulatore può essere conservato nello scomparto della porta. L’accumulatore del freddo può essere estratto anche per raffreddare temporaneamente alimenti, per es. in una borsa frigo.

Spegnere e mettere fuori servizio l'apparecchio Disattivare l'apparecchio Figura " Premere il pulsante Acceso/Spento 1. Il display della temperatura 4 si spegne e il refrigeratore si ferma.

Mettere fuori servizio l’apparecchio Quando non si usa l'apparecchio per un lungo periodo: 1. Spegnere l’apparecchio. 2. Estrarre la spina di alimentazione o disinserire il dispositivo elettrico di sicurezza. 3. Pulire l’apparecchio. 4. Lasciare aperta la porta dell’apparecchio.

Scongelamento Congelatore Grazie al sistema automatico NoFrost nel congelatore non si forma mai ghiaccio. Uno sbrinamento non è più necessario.

Non utilizzare prodotti per pulizia e solventi chemici contenenti sabbia, cloro o acidi. Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione. Non lavare mai in lavastoviglie i ripiani ed i contenitori. Questi elementi si possono deformare!

Procedere come segue: 1. Prima di iniziare la pulizia spegnere l’apparecchio. 2. Estrarre la spina di alimentazione o disinserire il dispositivo di sicurezza. 3. Estrarre gli alimenti surgelati e depositarli in un luogo fresco. Disporre l'accumulatore del freddo (se disponibile) sugli alimenti. 4. Attendere lo sbrinamento dello strato di brina. 5. Pulire l’apparecchio con un panno morbido e acqua tiepida leggermente saponata. Evitare che l’acqua penetri nell’unità di illuminazione. 6. Lavare la guarnizione della porta solo con acqua pulita e poi asciugarla con cura. 7. Dopo la pulizia: ricollegare ed accendere l’apparecchio. 8. Introdurre di nuovo i surgelati.

Dotazione Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte (vedi capitolo «Dotazione»).

Avvertenza Inserire il super-congelamento ca. 4 ore prima della pulizia, per portare gli alimenti ad una temperatura molto bassa e poterli così conservare più a lungo a temperatura ambiente.

it Pulizia del produttore di ghiaccio Lavare regolarmente il produttore di ghiaccio. Si evita così che i cubetti di ghiaccio prodotti molto tempo prima si contraggano, sappiano di vecchio o si attacchino fra loro. 1. Estrarre il produttore di ghiaccio. Figura & 2. Estrarre e vuotare il contenitore di raccolta. 3. Rimuovere il coperchio dal produttore di ghiaccio. 4. Lavare tutte le parti del produttore di ghiaccio con acqua calda. 5. Fare asciugare completamente le parti. 6. Rimontare il produttore di ghiaccio ed inserirlo.

Illuminazione (LED) L’apparecchio è dotato di un’illuminazione a LED esente da manutenzione. Riparazioni a questa illuminazione deve essere eseguite solo dal Servizio Assistenza Clienti autorizzato.

Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. Non ostruire le aperture di afflusso e deflusso dell’aria dell’apparecchio. Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti. Aprire la porta dell’apparecchio il tempo più breve possibile. Attenzione che la porta del congelatore sia chiusa correttamente. Per evitare un elevato consumo di energia elettrica, pulire di tanto in tanto la parte posteriore dell’apparecchio. Se disponibile: Per evitare sprechi di energia, applicare i distanziatori dal muro (vedi Istruzioni per il montaggio). Una minore distanza dal muro non influisce sulla funzionalità dell’apparecchio. Può tuttavia causare una piccola aumentazione di assorbimento di energia. La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.

Rumori di funzionamento

Crepitio Sbrinamento automatico in corso.

Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore).

L'apparecchio non è correttamente livellato Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore.

Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante.

L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto.

Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/disinseriscono.

I contenitori o i ripiani traballano o non sono correttamente inseriti Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente.

Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto

La temperatura si discosta notevolmente dalle impostazioni iniziali.

Tutte le spie spente.

Rimedio In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperatura è troppo alta, controllare dopo qualche ora se vi è stata una normalizzazione della temperatura. Se la temperatura è troppo bassa, ricontrollare la temperatura il giorno seguente.

Interruzione dell’energia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d’alimentazione non è inserita correttamente.

Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza.

Suona Il segnale acustico e la spia di allarme è accesa. La temperatura La porta dell’apparecchio è nel congelatore è troppo aperta. alta! Pericolo per gli alimenti! I passaggi dell'aria per l'areazione sono ostruiti.

Rimedio Per disattivare il segnale acustico, premere il pulsante di allarme. Figura "/5 Chiudere la porta. Provvedere a liberare le bocchette di passaggio dell'aria.

Sono stati inseriti troppi Non superare la quantità massima alimenti freschi da congelare di congelamento. in una sola volta. Eliminato il guasto, la spia allarme si spegne dopo qualche tempo. La porta del congelatore è rimasta aperta troppo a lungo; non è più possibile raggiungere la temperatura.

L’evaporatore (generatore del freddo) nel sistema NoFrost è ostruito dal ghiaccio, non riesce più a sbrinarsi automaticamente.

Per sbrinare l’evaporatore estrarre gli alimenti congelati con i contenitori e deporli ben isolati in un luogo fresco. Spegnere l’apparecchio. Lasciare aperta la porta dell’apparecchio. Dopo ca 20 min. l’acqua di sbrinamento comincia a gocciolare nella vaschetta d’evaporazione sul lato posteriore dell’apparecchio. Figura + Per evitare in questo caso che la vaschetta d’evaporazione trabocchi, svuotarla periodocamente. Quando nella vaschetta d’evaporazione non defluisce più acqua di sbrinamento, l’evaporatore è sbrinato. Pulire il vano interno. Rimettere l’apparecchio in funzione.

L’apparecchio non raffredda, Il programma «dimostrativo» è attivo. le spie di temperatura e l’illuminazione sono accese.

Mantenere premuto il pulsante alarm, figura "/5, per 10 secondi, finché non viene emesso un segnale acustico di conferma. Dopo qualche tempo controllare se l’apparecchio raffredda.

Autotest dell’apparecchio

Servizio Assistenza Clienti

Questo apparecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti.

Trovate un centro d’assistenza clienti autorizzato a voi vicino tramite i numeri verdi (800…) in Internet oppure nell’elenco del Servizio Assistenza Clienti in dotazione all’apparecchio. Indicate al Servizio Assistenza Clienti autorizzato la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD) dell’apparecchio. Trovate questi dati sulla targhetta d’identificazione. Figura , Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitarci interventi inutili. Risparmiate così la relativa spesa.

Avviare l’autotest dell’apparecchio 1. Spegnere l’apparecchio ed attendere 5 minuti. 2. Accendere l’apparecchio ed entro i 10 secondi seguenti mantenere premuto per 3–5 secondi il pulsante super, figura "/2, finché non viene emesso un segnale acustico. Il programma di autotest ha inizio. Durante l’autotest viene emesso un lungo segnale acustico. Alla fine dell’autotest, se viene emesso un doppio segnale acustico l’apparecchio funziona correttamente. Se il pulsante super lampeggia per 10 secondi e vengono emessi 5 segnali acustici, si tratta di un malfunzionamento. Informare il Servizio Assistenza Clienti.

Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti. I CH

800-018346 0848 840 040

Terminare l’autotest dell’apparecchio Alla fine del programma l’apparecchio passa in modalità funzionamento automatico.
