Tipo di prodotto	Frigorifero con vano congelatore
Marca	INDESIT
Modello	TEAA 5 - 859990322430
Alimentazione elettrica	220-240 V, 50 Hz
Potenza massima	150 W
Ripiani	Rimovibili e regolabili in altezza
Cestello porta-lattine	Per riporre orizzontalmente le lattine
Sistema Pure Wind	Ottimizza la circolazione dell'aria
Indicatore di temperatura	Zona più fredda
Reversibilità delle porte	Possibile
Sbrinamento del frigorifero	Automatico
Sbrinamento del congelatore	Manuale (se brina >5 mm)
Illuminazione interna	Lampadina 15 W o 25 W sostituibile
Pulizia	Acqua tiepida + bicarbonato di sodio o sapone neutro
Prodotti vietati per la pulizia	Solventi, abrasivi, candeggina, ammoniaca
Conservazione in caso di guasto	9-14 ore (non aprire la porta)
Temperatura ambiente minima	14°C per un funzionamento ottimale del congelatore
Norme di sicurezza	Conforme alle direttive CE
Ricambi	Solo originali, tecnico autorizzato
Smaltimento	Raccolta differenziata secondo RAEE
Utilizzo	Domestico, non professionale

Domande frequenti - TEAA 5 - 859990322430 INDESIT

Come regolare la temperatura del frigorifero?

Utilizzare il pulsante di REGOLAZIONE DELLA TEMPERATURA situato all'interno. Le posizioni vanno da 1 (meno freddo) a 7 (più freddo). Una posizione intermedia è consigliata per un funzionamento ottimale.

Cosa fare se l'illuminazione interna non si accende?

Controllare prima che la spina sia ben inserita e che non ci sia un'interruzione di corrente. Se il problema persiste, scollegare l'apparecchio, poi smontare il coperchio di protezione e sostituire la lampadina con una dello stesso tipo (15 W o 25 W).

Come pulire l'interno del frigorifero?

Utilizzare una spugna imbevuta di acqua tiepida con bicarbonato di sodio o sapone neutro. Non utilizzare mai solventi, prodotti abrasivi, candeggina o ammoniaca. Gli accessori rimovibili possono essere immersi in acqua calda saponata.

Come sbrinare il vano congelatore?

Portare il pulsante REGOLAZIONE DELLA TEMPERATURA su ●. Avvolgere gli alimenti surgelati in carta e riporli in un luogo fresco. Lasciare la porta aperta finché la brina non si scioglie. Per accelerare, posizionare contenitori di acqua tiepida. Pulire e asciugare accuratamente prima di riaccendere l'apparecchio, quindi attendere circa 2 ore prima di rimettere gli alimenti.

Perché c'è acqua sul fondo del frigorifero?

Il foro di scarico situato sulla parete posteriore è probabilmente ostruito. Pulirlo periodicamente con uno stuzzicadenti o un piccolo filo per consentire all'acqua di defluire normalmente verso la vaschetta di raccolta.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta del congelatore. Gli alimenti surgelati e congelati si conserveranno senza problemi per circa 9-14 ore, a seconda della temperatura ambiente.

Il motore funziona continuamente, è normale?

Può essere normale se la porta viene aperta troppo spesso, se la temperatura esterna è elevata, o se è stata introdotta una grande quantità di cibi caldi. Verificare anche che la brina non superi 2-3 mm e che le guarnizioni della porta siano in buono stato.

Come installare correttamente l'apparecchio?

Posizionare l'apparecchio in una stanza ben ventilata, lontano da fonti di calore. Lasciare almeno 10 cm sopra e 5 cm sui lati per la ventilazione. Assicurarsi che il pavimento sia piano e regolare i piedi anteriori per livellarlo. Dopo il trasporto, attendere 3 ore prima di collegare.

Perché gli alimenti si congelano nel frigorifero?

La temperatura è regolata troppo bassa (posizione alta del pulsante) o gli alimenti sono a contatto con la parete posteriore che è la zona più fredda. Ridurre la regolazione della temperatura o allontanare gli alimenti dalla parete.

Si può invertire il senso di apertura delle porte?

Sì, l'apparecchio permette la reversibilità delle porte. Il manuale fornisce i passaggi dettagliati per effettuare questa operazione. Si consiglia di seguire scrupolosamente le istruzioni per evitare danni.

MANUALE UTENTE TEAA 5 - 859990322430 INDESIT

Posizionamento e collegamento

Reversibilità

Descrizione dell'apparecchio, 3

Vista d'insieme

Avvio eutilizzato,4-5

Avviare l'apparecchio

Regolazione della temperatura

Utilizzare al meglio il frigorifero

Utilizzare al meglio il congelatore

Manutenzione e cura, 6-7

Escludere la corrente elettrica

Pulire l'apparechio

Evitare muffe e cattivi odori

Sbrinare l'apparecchio

Sostituire la lampadina

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Anomalie erimedi, 9

Assistenza, 10

Assistenza attiva 7 giorni su 7

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contentere i consumi elettrici.
3. Lasciare una distance di almeno 10cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanzieri presenti nel kit di installatione seguito le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriorsi.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sua compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualoraqueste norme non vengano rispettate.

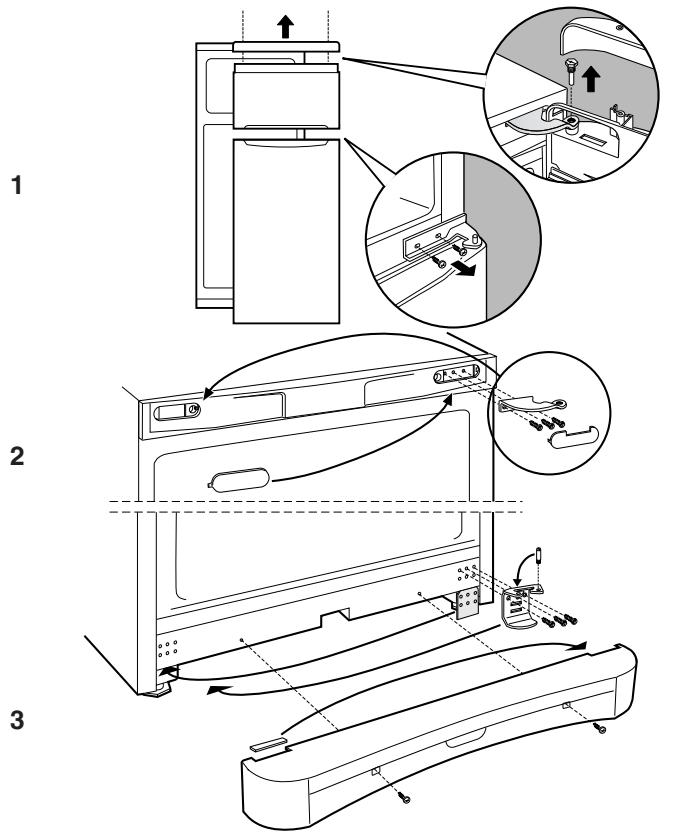

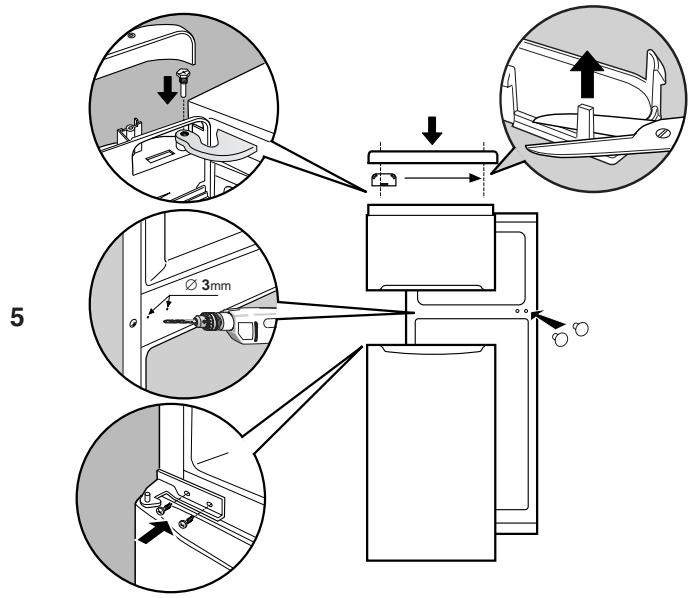

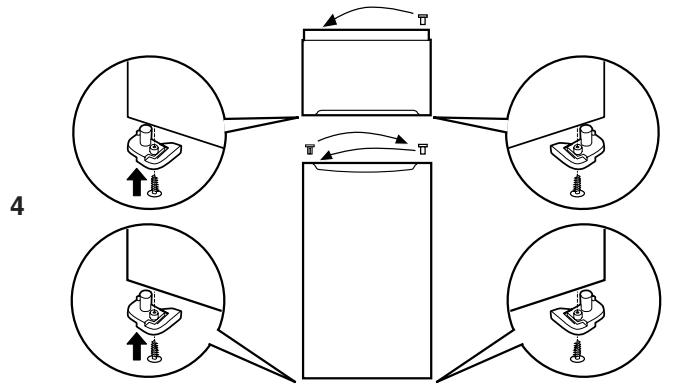

Reversibilità aperture porta

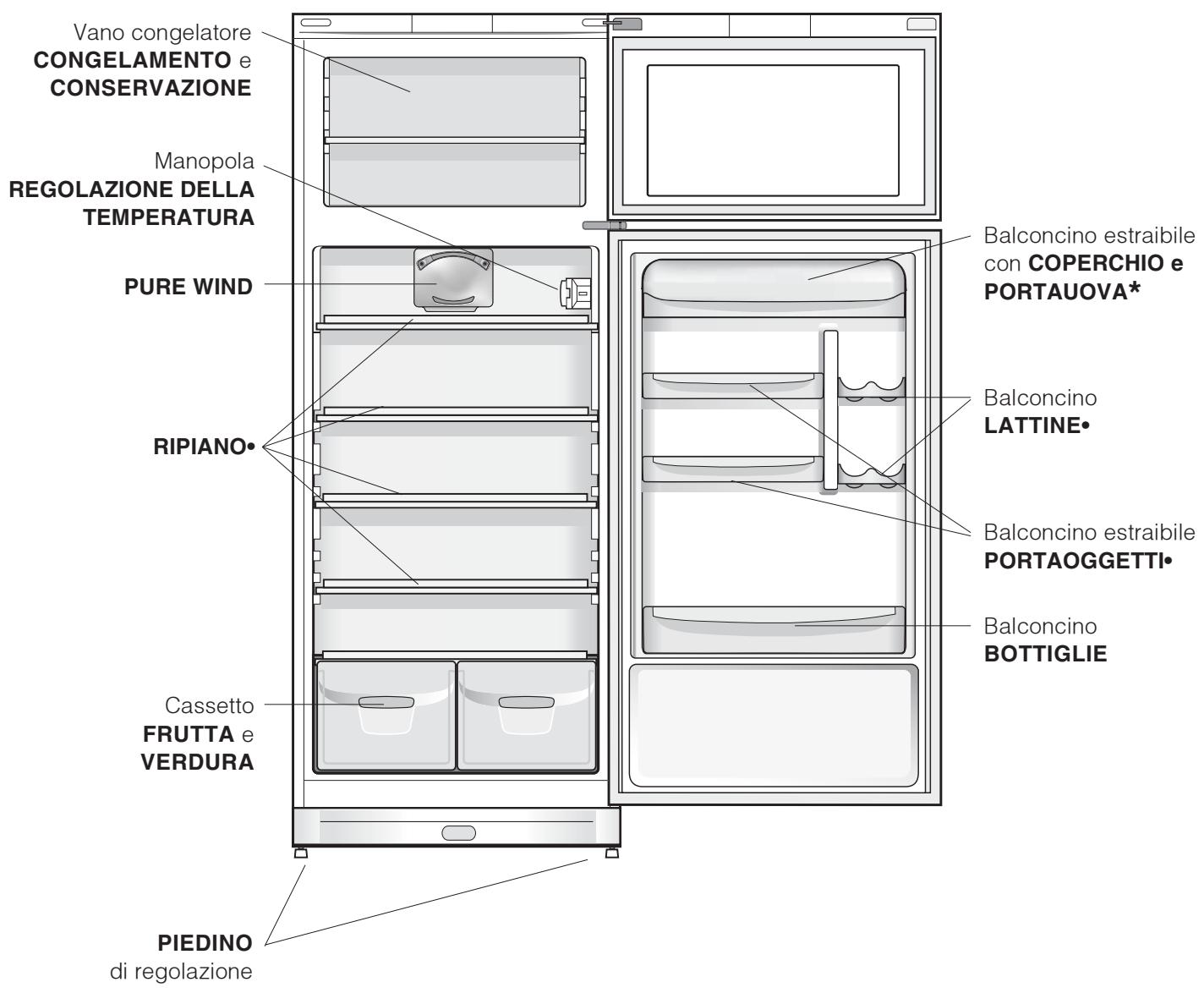

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possible che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.

- Variabili per numero e/o per posizione.
* Presente solo in alcuni modelli.

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'instrumentazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo quale ora sare possibile insertire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

1 = meno freddo
5 = più freddo

Si consiglia, comunique, una posizione media Per augmentare lo spazio e disposizione e migliorare l'aspetto estetico, quello apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriori del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di quello! Il frigorifero sta lavorando in modo normale.

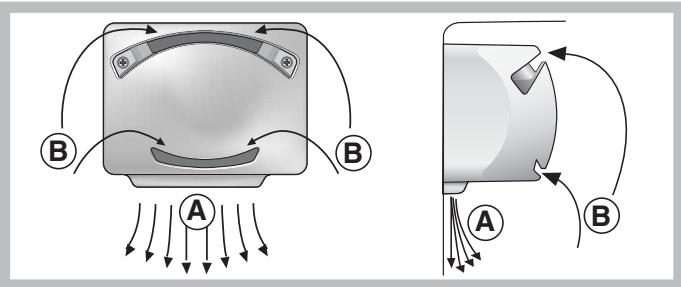

PURE WIND

Wind Pure ottimizza al massimo la circolazione dell'aria, migliorando l'efficacia dell'evaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura all'interno del frigo après agli aperture. L'I'aria soffiata (A) si raffredda a contatto della parete fredda, nelle I'aria più calda (B) viene aspirata (vedi figura).

La parete posteriori si presenta coperta di brina o goccioline d'acqua a seconda che il compressore sia in funzione o in pausa.

La presenza del portalattine sul la contralto da la possibilità di insertire non solo lattine ma anche yogurt, burro ed altri contentori secondo le loro necessità.

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).
• Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quali crudi.
• Non inseire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significica che la temperature è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperature si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grossa quantità di alimenti o si è aperta frequentlymente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

L'igène alimentare

1. Dopo l'acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.
2. Proteggere gli alimenti, (in particolare quelli lavoramente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in quello modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all'interno del frigo
3. Riporre i cibi in modo in modo che l'aria possa circolare liberamente tra essi
4. Tenere pulito l'interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi
5. Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione
6. Per una Buona conservazione, i cibi lavoramente deperbili ( formaggi molli, pesce crudo, carne, etc...) vanno posizionati nella zona più fredda,cioè quella sopra le verduriere,dove si trova l'indicatore della temperatura.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a fatto con quelli più congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a fatto delle pareti (laterali e posteriori) dove la temperatura scende molto i -18°C e garantisce una Buona velocità di congelamento.
• Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare èindicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

!Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conservanno senza alterazioni per circa 9-14 ore.

! Se per lungo tempo permane la temperature ambiente più fredda di 14^ , non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione staccando la spina alla presa.

Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione ● (apparecchio spento) per eliminare agli contatto elettrico.

Pulire I'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
• Il retro dell'apparecchio tends a coprisci di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere但这a caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Cio eviteràanche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Sbrinare l'apparecchio

! Attenersi alle istruzioni sottostanti.

Per sbrinare l'apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

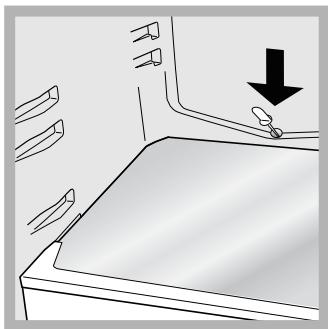

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l'acqua

viene convogliata verso la parte posteriore da un apposto foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'acqua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATUREA nella posizione
2. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
3. Lasciare aperta la porta finché la brina non si sia sciolta completeness; facilitare l'operazione sistemando nel vano congelatore contentitori con acqua tiepida.
4. Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.
5. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

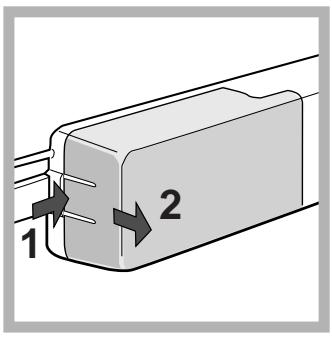

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada
togliendo la protezione
come indicato in figura.
Sostituirla con una
analoga di potenza a
quellaindicata sulla
protezione (15 W o 25 W).

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avverenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione)

e successive modificazioni;

Elettromagnetica) e successive modificazioni;

• 2002/96/CE..

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'é pericolò di ustonarsi o ferirsì.
• Non staccare la spina dalla presa della corrente tirando il cavo,bensi afferrando la spina.
• É necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATUREA sulla posizione (apparecchio spento) per eliminare agli contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione
• Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccommando dal costruttore.
• Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo appearecchio non è da intendersi adatto all'uso da parte di persona (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza e conoscenza, a meno che siano state supervisionate o struite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporto vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, après le portedell'apparecchio il più brevamente possibile. Ogni aperture delle porte causa un notevoledispendio di energia.
  Non riempire con troppi alimenti l'apparecchio: per una Buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa aumento il consumo di energia.

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

La ventola PURE WIND nongira.

Il motore funziona di continuo.

L'apparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata.

La parete in fondo alla cella frigo presente brina o goccioline di acqua.

Sul fondo del frigo c'é dell'acqua.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta
• Il frigorifero o il congelatore sono stati riempiticcessivamente.

• La temperatura ambiente di lavoro del prodotto è inferiore a 14^ .

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
  Gli alimenti sono a contatto con la parete posteriori.

• I sistema PURE WIND si attiva automaticamente solo quando necessario per ripristinare le condizioni ottimali all'interno del vano frigorifero.
• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.

• Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

• L'apparecchio non è stato installato ben in piano (vedi Installazione).

• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore ancche quando il compressore è fermo: non è un difetto, è normale.
• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

• Si tratta del normale funzionamento del prodotto.

• Il foro di scarico dell'acqua è otturato (vedi Manutenzione).

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.

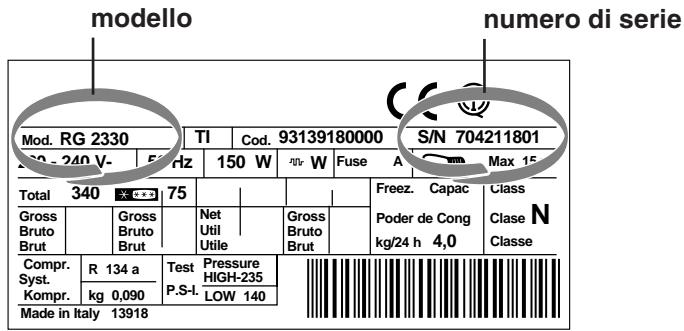

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano

sulla targhetto caratteristiche posta

nel vano frigorifero in basso a sinistra.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. è Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

Français, 11

1. x

TEAA 5

Sommaire

Installation, 12

Lgaii i 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j

aagai j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j

a

a 1 a 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
