MANUALE UTENTE KS 9869 SEVERIN

Frigorifero/congelatore combinato

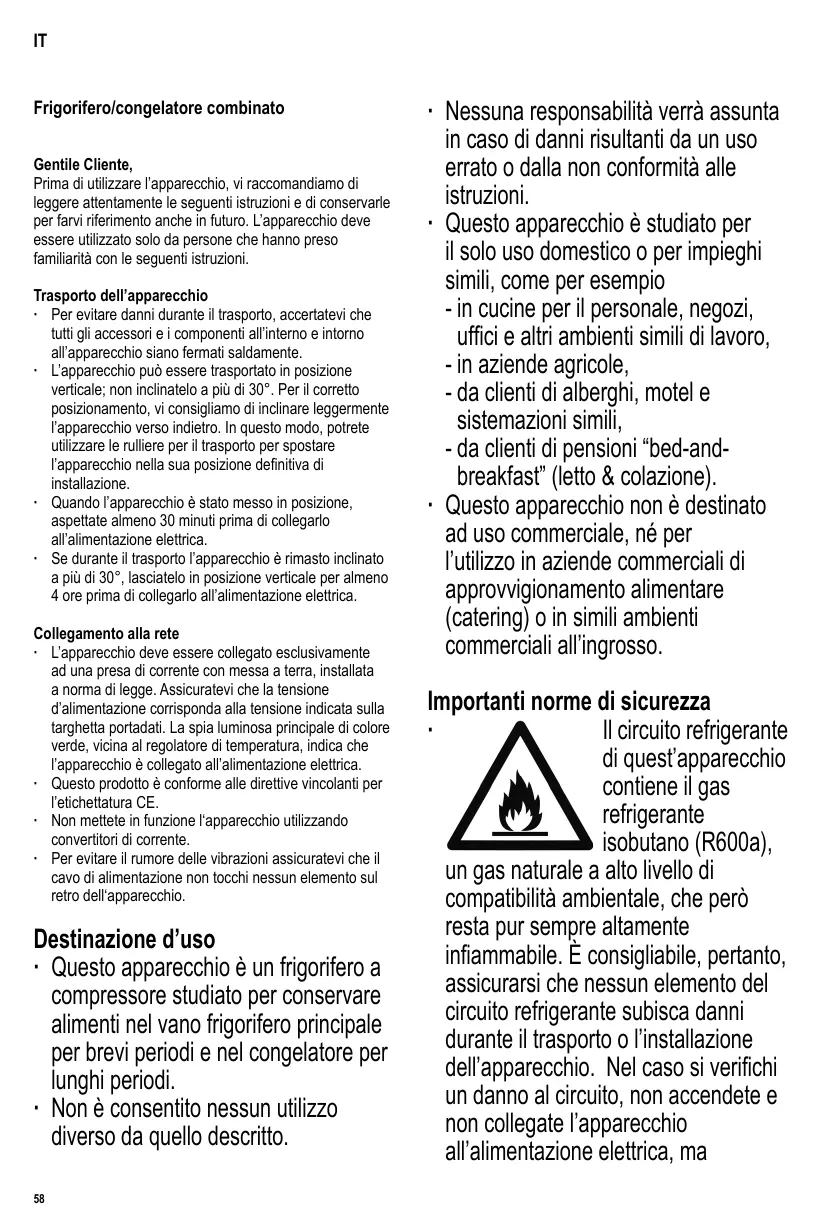

Frigorifero/congelatore combinato Gentile Cliente, Prima di utilizzare l’apparecchio, vi raccomandiamo di leggere attentamente le seguenti istruzioni e di conservarle per farvi riferimento anche in futuro. L’apparecchio deve essere utilizzato solo da persone che hanno preso familiarità con le seguenti istruzioni. Trasporto dell’apparecchio ∙ Per evitare danni durante il trasporto, accertatevi che tutti gli accessori e i componenti all’interno e intorno all’apparecchio siano fermati saldamente. ∙ L’apparecchio può essere trasportato in posizione verticale; non inclinatelo a più di 30°. Per il corretto posizionamento, vi consigliamo di inclinare leggermente l’apparecchio verso indietro. In questo modo, potrete utilizzare le rulliere per il trasporto per spostare l’apparecchio nella sua posizione definitiva di installazione. ∙ Quando l’apparecchio è stato messo in posizione, aspettate almeno 30 minuti prima di collegarlo all’alimentazione elettrica. ∙ Se durante il trasporto l’apparecchio è rimasto inclinato a più di 30°, lasciatelo in posizione verticale per almeno 4 ore prima di collegarlo all’alimentazione elettrica. Collegamento alla rete ∙ L’apparecchio deve essere collegato esclusivamente ad una presa di corrente con messa a terra, installata a norma di legge. Assicuratevi che la tensione d’alimentazione corrisponda alla tensione indicata sulla targhetta portadati. La spia luminosa principale di colore verde, vicina al regolatore di temperatura, indica che l’apparecchio è collegato all’alimentazione elettrica. ∙ Questo prodotto è conforme alle direttive vincolanti per l’etichettatura CE. ∙ Non mettete in funzione l‘apparecchio utilizzando convertitori di corrente. ∙ Per evitare il rumore delle vibrazioni assicuratevi che il cavo di alimentazione non tocchi nessun elemento sul retro dell‘apparecchio. Destinazione d’uso ∙ Questo apparecchio è un frigorifero a compressore studiato per conservare alimenti nel vano frigorifero principale per brevi periodi e nel congelatore per lunghi periodi. ∙ Non è consentito nessun utilizzo diverso da quello descritto.

∙ Nessuna responsabilità verrà assunta in caso di danni risultanti da un uso errato o dalla non conformità alle istruzioni. ∙ Questo apparecchio è studiato per il solo uso domestico o per impieghi simili, come per esempio - in cucine per il personale, negozi, uffici e altri ambienti simili di lavoro, - in aziende agricole, - da clienti di alberghi, motel e sistemazioni simili, - da clienti di pensioni “bed-andbreakfast” (letto & colazione). ∙ Questo apparecchio non è destinato ad uso commerciale, né per l’utilizzo in aziende commerciali di approvvigionamento alimentare (catering) o in simili ambienti commerciali all’ingrosso. Importanti norme di sicurezza Il circuito refrigerante di quest’apparecchio contiene il gas refrigerante isobutano (R600a), un gas naturale a alto livello di compatibilità ambientale, che però resta pur sempre altamente infiammabile. È consigliabile, pertanto, assicurarsi che nessun elemento del circuito refrigerante subisca danni durante il trasporto o l’installazione dell’apparecchio. Nel caso si verifichi un danno al circuito, non accendete e non collegate l’apparecchio all’alimentazione elettrica, ma

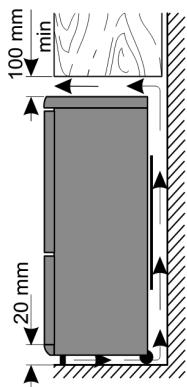

eliminate ogni fiamma libera e ogni fonte di ignizione in prossimità del gas refrigerante; poi aerate perfettamente il locale in cui si trova l’apparecchio. Avvertenza: Le aperture di ventilazione, nella cassa dell’apparecchio o nella struttura di incasso, devono sempre essere libere da ogni ostruzione. Garantite sempre una buona aerazione. Avvertenza: Non provocate danni al circuito refrigerante. La fuga del refrigerante provoca danni agli occhi; esiste anche il pericolo di ignizione del gas. Avvertenza: Non utilizzate mai apparecchi elettrici esterni (ad es. radiatori o termoventilatori) per accelerare il processo di sbrinamento; seguite sempre le modalità descritte nel presente manuale. Avvertenza: Non utilizzate nessun apparecchio elettrico (per esempio apparecchi per la preparazione di ghiaccio) all’interno del congelatore a meno che non siano specificatamente approvati nel presente manuale. Prima di collegare alla rete elettrica, controllate che l’apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto. Nel caso siano rinvenuti eventuali danni, l’apparecchio non deve essere collegato all’alimentazione elettrica. Durante il processo di installazione, assicurarsi che il cavo di alimentazione non venga schiacciato dall’apparecchio o sia danneggiato. ∙ Le prese multiple portabili o gli alimentatori non devono essere posizionati sul retro del dispositivo. ∙ Questo apparecchio non è adatto alla conservazione di sostanze esplosive come per esempio bombolette aerosol con propellenti infiammabili. ∙ In caso di vendita dell’apparecchio, o comunque di passaggio a terzi o di smaltimento presso un servizio di riciclaggio autorizzato, prestate molta attenzione alla presenza dell’agente isolante ciclopentano e anche del refrigerante R600a. Per maggiori informazioni sul riciclaggio corretto, consultate la sezione Smaltimento. ∙ In conformità con le norme di sicurezza e per evitare rischi, ogni riparazione o modifica al presente apparecchio, compresa la sostituzione del cavo di alimentazione, deve essere effettuata solo dal personale di assistenza tecnica autorizzato. ∙ Il presente apparecchio può essere usato da bambini (di almeno 8 anni di età) e da persone con ridotte capacità fisiche, sensoriali o mentali, o persone senza particolari esperienze o conoscenze, purché siano sotto sorveglianza o siano state date loro istruzioni sull’uso dell’apparecchio e comprendano pienamente i rischi e le precauzioni di sicurezza che l’apparecchio comporta. ∙ I bambini di età compresa tra i 3 e gli 8 anni possono introdurre od estrarre alimenti dal frigorifero/congelatore. ∙ Ai bambini non deve essere consentito

di giocare con l’apparecchio. ∙ Ai bambini non deve essere consentito di effettuare operazioni di pulizia o di manutenzione sull’apparecchio senza essere sorvegliati. ∙ Per lavaggi frequenti vi consigliamo di utilizzare acqua calda e un detersivo delicato. Tutti gli accessori vanno lavati separatamente con acqua e sapone. Non sono adatti al lavaggio in lavastoviglie. ∙ Avvertenza: Non rimuovete il coperchio della lampada LED interna. In caso di malfunzioni, contattate il servizio di assistenza clienti (v. in appendice). Per evitare il deterioramento dei prodotti alimentari, attenersi alle seguenti indicazioni: ∙ Se lo sportello rimane aperto a lungo, potrebbe verificarsi un notevole aumento della temperatura negli scomparti dell’apparecchio. ∙ Le superfici che sono a contatto con alimenti e i sistemi di drenaggio dell’acqua accessibili devono essere puliti regolarmente. ∙ Riporre nel frigorifero la carne cruda e il pesce in contenitori adatti in modo che non siano a contatto o gocciolino su altri alimenti. ∙ Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l’apparecchio, sbrinarlo, pulirlo e lasciare lo sportello aperto per evitare la formazione di muffa.

Conservazione degli alimenti Frigorifero ∙ I diversi spazi del frigorifero sono influenzati diversamente dal sistema di refrigerazione. La zona più calda è quella vicina allo sportello, la zona più fredda è quella vicina alla parete posteriore e quella inferiore del vano. ∙ Gli alimenti quindi devono essere conservati secondo i criteri seguenti: ∙ Sulle mensole del vano principale (dall’alto verso il basso): prodotti di panetteria, cibi pronti, prodotti caseari, carne, pesce e carni/salumi freddi. ∙ Nello scomparto per i prodotti vegetali: verdure, insalate e frutta. ∙ Nello sportello (dall’alto verso il basso): burro, formaggi, uova, confezioni per salse (per esempio senape), bottigliette, bottiglie, latte e succhi di frutta in tetrapack. ∙ Per evitare il rischio di riportare ferite o di danneggiare l’apparecchio, il trasporto deve essere effettuato nel suo imballaggio originale. Per togliere dall’imballaggio l’apparecchio e per la sua installazione è necessaria la presenza di 2 persone. ∙ Avvertenza: Tutto il materiale di imballaggio deve essere tenuto fuori della portata dei bambini a causa del rischio potenziale esistente, per esempio di soffocamento. ∙ Il ghiaccio rimosso dall’apparecchio durante l’operazione di sbrinamento o di pulitura non è adatto al consumo umano. ∙ Controllate con regolarità che sul cavo di alimentazione non ci siano tracce di deterioramento. Nell’eventualità che tali tracce siano rinvenute, l’apparecchio non va più usato. ∙ Per evitare il rischio di incendi, non poggiate nessun apparecchio elettrico sul congelatore. Non poggiate nessun contenitore di liquidi sopra l’apparecchio: eviterete che eventuali perdite o versamenti del liquido possano danneggiare l’isolamento termico dell’apparecchio. ∙ Questo apparecchio è destinato alla sola conservazione di alimenti. ∙ Le sostanze alcoliche possono essere conservate solo se chiuse in contenitori ermetici e in posizione verticale. ∙ Nel congelatore, non vanno conservate bottiglie di vetro contenenti liquidi e soprattutto se liquidi gassati: potrebbero scoppiare durante il congelamento. ∙ Per evitare il rischio di intossicazioni alimentari, non consumate cibi dopo la data massima di scadenza riportata sulla confezione. Cibi già scongelati non vanno congelati una seconda volta. ∙ Non poggiate o sistemate pesi eccessivi sui ripiani, nei comparti, sullo sportello ecc. ∙ Proteggete sempre l’interno dell’apparecchio da fiamme libere o da altre fonti di ignizione. ∙ Disinserite sempre la spina dalla presa di corrente - in caso di cattivo funzionamento, - prima di sbrinare, - durante la pulizia, - prima di procedere a lavori di manutenzione o di riparazione. ∙ Per disinserire la spina dalla presa di corrente, non tirate mai il cavo di alimentazione ma afferrate direttamente la spina. ∙ Ci riserviamo il diritto di effettuare modifiche tecniche sull’apparecchio. Descrizione dell’apparecchio ∙ I singoli elementi del vostro apparecchio frigoriferocongelatore potrebbero risultare diversi in quantità e forma rispetto a quelli qui descritti. La presente descrizione si riferisce al gruppo di apparecchi con combinazione di due scomparti frigorifero e congelatore. L’apparecchio è costituito da due parti: il frigorifero (A) e il congelatore (B). ∙ Lo scomparto per la congelazione rapida è all’interno della cella congelatore contraddistinto con il simbolo Fast Freeze.

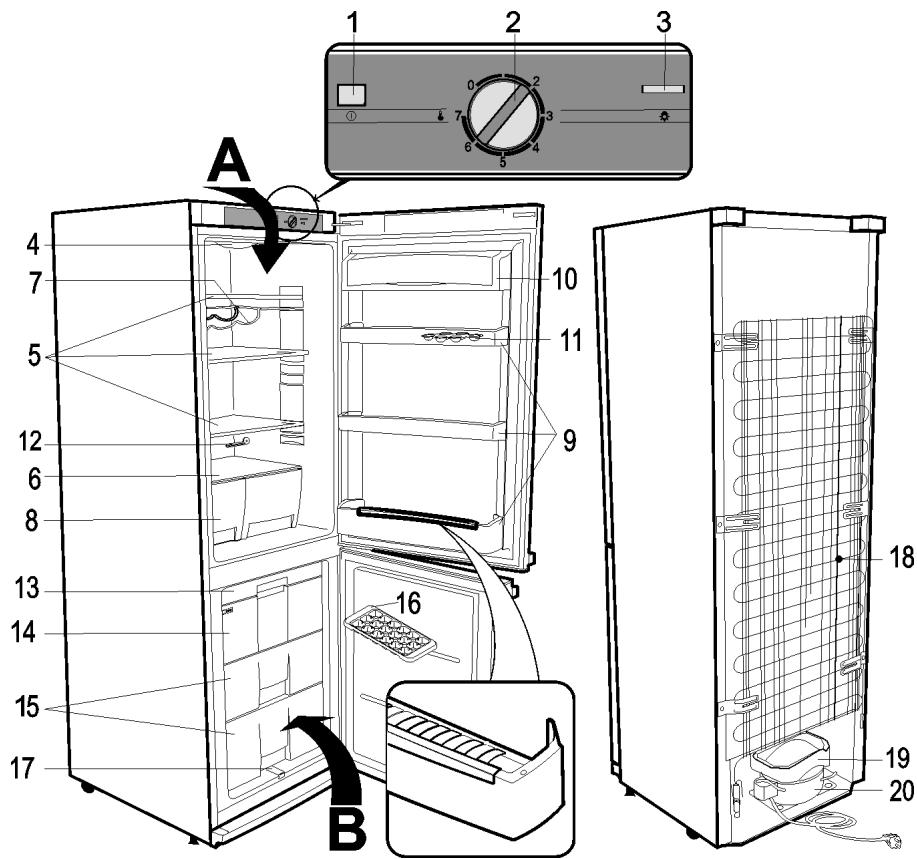

Spia luminosa di alimentazione (verde) Regolatore della temperatura Interruttore per la luce interna accesa/spenta (On/Off) Luce interna Ripiani di appoggio (regolabili in altezza) Ripiano di appoggio in vetro Griglia porta bottiglie

Cassetti porta frutta/verdura Balconcini della controporta Scomparto per burro/formaggi Portauova Accessorio di pulitura per il canale di drenaggio Vassoio del congelatore Scomparto congelazione rapida Scomparti del congelatore Vassoio per cubetti di ghiaccio Sistema del congelatore per il drenaggio della sbrinatura

19. Vassoio di evaporazione della sbrinatura

Al primo utilizzo ∙ Eliminate completamente tutto il materiale di imballaggio interno ed esterno, compresi i dispositivi rossi di sicurezza per il trasporto. ∙ Smaltite in maniera adeguata i materiali di imballaggio. ∙ NOTA: Quando aprite lo sportello dell’apparecchio, verrà fuori un piccolo dispositivo di colore rosso: questo è utile solo per il trasporto e deve essere tolto via. ∙ Inserite i due distanziatori (1, forniti in dotazione) nelle corrispondenti fessure guida (2) che si trovano sul retro dell’apparecchio. ∙ Prima di procedere al collegamento elettrico controllate attentamente che l’apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto. ∙ Pulite l’apparecchio seguendo le istruzioni riportate nella sezione Sbrinamento e pulizia più sotto. ∙ Alla prima messa in funzione dell’apparecchio, è possibile che si avverta un leggero odore “di nuovo” che, però, svanirà non appena comincerà il processo di raffreddamento. Installazione ∙ L’apparecchio deve essere sistemato in un locale asciutto ben aerato. ∙ Per il buon funzionamento, l’apparecchio deve trovarsi in condizioni in cui la relativa umidità non sia superiore al 70 %. ∙ Gli apparecchi di refrigerazione sono classificati secondo delle classi climatiche. La classificazione indica la temperatura ambientale utile per il funzionamento dell’apparecchio. Vi preghiamo di consultare la scheda tecnica del prodotto per informazioni sulla classificazione climatica del presente apparecchio; la

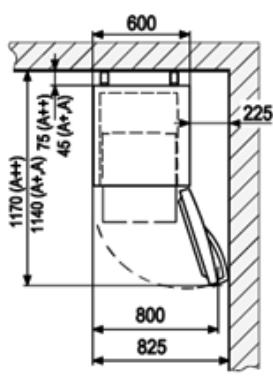

scheda tecnica si trova alla fine di questo manuale di istruzioni. Non utilizzate l’apparecchio in ambienti esterni. Assicuratevi che la spina elettrica sia facilmente accessibile e che possa essere disinserita dalla presa a muro in qualsiasi momento. Non esponete l’apparecchio alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.). Se non è possibile evitarlo, comunque, provvedete a porre un isolamento adeguato tra la fonte di calore e l’apparecchio. Questo apparecchio non è adatto per l’installazione ad incasso dentro un mobile, né direttamente sotto uno stipo pensile, sotto una mensola o oggetti simili. In caso di pavimento non perfettamente a livello, potete compensare la diversità di altezza grazie ai piedini regolabili, in modo da ottenere la stabilità migliore dell’apparecchio. Se installate l’apparecchio vicino a un muro, sarà necessario prevedere una distanza laterale di almeno 225 mm dal muro in modo che l’apertura dello sportello consenta l’estrazione dei cassetti. Dimensioni d’ingombro Ventilazione Accertatevi che rimanga abbastanza spazio libero intorno all’apparecchio in modo che non sia impedita la circolazione dell’aria intorno e dietro l’apparecchio. (Dietro, lateralmente e sopra: 100 mm) Regolatore della temperatura ∙ L’apparecchio si accende collegando la spina all’alimentazione elettrica. Si spegne completamente solo disinserendo la spina dalla presa di corrente a muro. Con la manopola in posizione ‘0’, la funzione di refrigerazione è disattivata, ma l’apparecchio è ancora collegato all’alimentazione elettrica. ∙ La temperatura nel frigorifero può essere regolata tramite l’apposita manopola di regolazione della temperatura. Ruotando la manopola di regolazione della temperatura in senso orario, la temperatura si abbassa, invece ruotando in senso antiorario, la temperatura si alza. ∙ L’impostazione media di solito è quella più adatta per l’utilizzo domestico. ∙ Vi consigliamo di utilizzare un termometro per controllare l’effettiva temperatura all’interno del vano e procedere a regolazione se necessario. ∙ In seguito a un’interruzione di corrente, o se l’apparecchio è rimasto spento per un qualsiasi motivo, ci vorranno circa 5 minuti prima che si riaccenda nuovamente. Illuminazione interna Avvertenza: Non rimuovete il coperchio della lampada LED interna. In caso di malfunzioni, contattate il servizio di assistenza clienti. Conservazione e congelamento degli alimenti La temperatura interna del frigorifero e del congelatore dipende principalmente dalla temperatura ambientale, dall’impostazione della manopola di regolazione e dalla quantità di cibo conservata. Tenete presente che la temperatura interna può aumentare ogni volta che lo sportello viene aperto. Frigorifero ∙ Alimenti liquidi o con forti odori, o alimenti soggetti ad assorbire odori (per es. formaggi, pesce, burro) devono essere conservati separatamente o chiusi in contenitori ermetici. ∙ Alimenti caldi devono raffreddarsi sino alla temperatura ambiente prima di essere conservati nel frigorifero. ∙ Accertatevi sempre che lo sportello si chiuda bene e che la guarnizione non sia ostruita dagli alimenti conservati nel frigorifero o nella controporta. Congelatore: ∙ Il congelatore è adatto per il congelamento di alimenti e la conservazione a lungo termine di alimenti già congelati e per la formazione di cubetti di ghiaccio. ∙ Per assicurarvi che gli alimenti non perdano i loro elementi nutrizionali come per esempio le vitamine, gli alimenti freschi devono essere congelati correttamente e il più presto possibile. A questo scopo, gli alimenti già preparati devono essere sistemati nello scomparto a congelazione rapida, ben spaziati su una o due file. Lo scomparto a congelazione rapida all’interno del congelatore è identificato dalla dicitura Fast Freeze (Congelazione Rapida). Vi consigliamo di inserire gli alimenti da congelare in questo scomparto per la congelazione rapida, prima e spostarli negli altri scomparti (i più appropriati) solo dopo 24 ore. ∙ Per garantire una sufficiente distribuzione dell’aria fredda, mantenete una distanza minima di 3 cm tra il gruppo vaporizzatore e il vassoio con gli alimenti da congelare. ∙ Evitate che alimenti non ancora congelati si trovino a contatto con alimenti già congelati. ∙ Attenzione: Non superate la capacità giornaliera di congelazione. Nella scheda tecnica alla fine di questo manuale di istruzioni sono riportati i dettagli relativi alla capacità di congelazione giornaliera massima. ∙ Per il congelamento rapido, impostate il regolatore di temperatura sulla posizione massima (Max). Dopo 24 ore, quando cioè gli alimenti sono congelati perfettamente, potete riportare il regolatore della temperatura sulla sua posizione originale. ∙ È possibile ridurre i tempi di congelamento dividendo gli alimenti in porzioni più piccole. ∙ I materiali di imballaggio più adatti per gli alimenti congelati sono pellicole o sacchetti di plastica trasparenti (cioè non colorati) o fogli di alluminio. I materiali di imballaggio devono essere ben arieggiati prima dell’uso e poi controllati per la tenuta ermetica prima di congelare gli alimenti. Vi consigliamo vivamente di apporre delle etichette sui sacchetti conservati nel congelatore su cui riportare le informazioni più importanti come per esempio il tipo di alimento, la data di congelamento e la data limite per il consumo. ∙ Non cercate di congelare bibite gasate, cibi caldi o bottiglie di liquidi di qualsiasi tipo. ∙ Gli alimenti congelati possono essere messi a scongelare nel frigorifero. In questo modo, gli alimenti si scongelano lentamente, mantenendo inalterati tutti i loro sapori. Inoltre, gli alimenti congelati contribuiscono a mantenere la temperatura all’interno del frigorifero al livello prefissato. Le date limite per il consumo degli alimenti congelati sono specificate (in mesi) nella tabella qui di seguito. ∙ Non superate questi tempi di conservazione. ∙ In ogni caso, rispettate sempre le date raccomandate dal produttore per i cibi congelati. ∙ Se l’apparecchio rimane disattivato per un periodo prolungato di tempo (per esempio per un’interruzione di corrente), lasciate lo sportello chiuso: questo consentirà di mantenere quanto più bassa possibile la

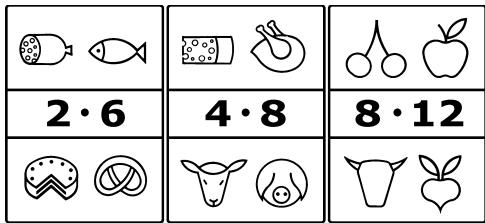

temperatura all’interno del congelatore. Nella scheda tecnica dell’apparecchio sono riportati i dettagli circa i tempi massimi di conservazione sicura in caso di malfunzionamento. Anche un leggero rialzo della temperatura interna accorcerà i tempi di conservazione sicura degli alimenti. Vassoio del congelatore Il vassoio del congelatore consente di congelare alimenti delicati come erbe aromatiche e frutta, evitando allo stesso tempo che si attacchino uno all’altro. Dopo un periodo di 8-10 ore, togliete gli elementi già congelati dal vassoio e sistemateli nello scomparto più adatto. Produzione di cubetti di ghiaccio L’apparecchio è dotato di un vassoio specifico per la produzione di cubetti di ghiaccio. Riempite il vassoio con acqua potabile sino a ¾ della sua capacità e sistemate il vassoio nel vano congelatore per alcune ore. Sarà molto facile rimuovere i cubetti di ghiaccio dal vassoio se lasciato stemperare a temperatura ambiente per 5 minuti. Sbrinamento e pulizia ∙ Disinserite sempre la spina dalla presa di corrente a muro prima di procedere alla pulitura. ∙ Non versate acqua sopra o nell’apparecchio. ∙ Per lavaggi frequenti vi consigliamo di utilizzare acqua calda e un detersivo delicato. Per evitare la formazione di cattivi odori all’interno del frigorifero, è necessario pulirlo almeno una volta al mese. ∙ Tutti gli accessori vanno lavati separatamente con acqua e sapone. Non sono adatti al lavaggio in lavastoviglie. ∙ Non utilizzate prodotti di pulizia abrasivi o concentrati o prodotti a contenuto di alcol. ∙ Dopo la pulizia, risciacquate accuratamente le superfici con acqua pulita prima di asciugarle. ∙ Quando reinserite la spina nella presa di corrente a muro accertatevi di avere le mani asciutte. ∙ Mentre procedete alla pulizia dell’interno del frigorifero, prestate attenzione a non rimuovere o danneggiare la targhetta portadati. Sbrinamento del congelatore ∙ Dopo un certo periodo di funzionamento e in funzione di vari fattori (come ad esempio la frequenza di apertura dello sportello esterno) si formerà uno strato di ghiaccio sugli evaporatori posti al di sotto e nella parte anteriore dei cassetti. Quando la formazione di brina avrà raggiunto uno spessore di 3-5 mm, l’apparecchio dovrà essere sbrinato perché la formazione di ghiaccio aumenta il consumo di energia elettrica dell’apparecchio. ∙ Il congelatore deve essere pulito completamente almeno due volte all’anno. ∙ Disinserite sempre la spina dalla presa di corrente a muro prima di procedere alla pulitura.

∙ Togliete tutti gli alimenti dal vano e conservateli in un luogo freddo, per esempio in un contenitore di plastica insieme a mattonelle di ghiaccio precongelate. Vi ricordiamo che anche un minimo aumento della temperatura accorcia i tempi di conservazione e gli alimenti vanno consumati nel più breve tempo possibile. ∙ Lasciate aperto lo sportello. ∙ Rimuovete il pannello di copertura. ∙ Tirate via il canaletto di drenaggio dal vano del congelatore, ruotatelo di 180° e bloccatelo (vd. figura). Sistemate un contenitore adatto sotto la bocca del canaletto di drenaggio. ∙ Per accelerare lo sbrinamento, mettete uno o più contenitori con acqua calda (ma non bollente) all’interno del congelatore. Non versate acqua sopra o nell’apparecchio. ∙ Avvertenza: Non utilizzate dispositivi esterni o altri metodi (p. es. radiatori o termoventilatori) per accelerare il processo di sbrinamento. ∙ Pulite l’apparecchio con un panno umido e una piccola quantità di detergente. Asciugate bene tutto in seguito. ∙ Rimettete in sede il canaletto di drenaggio e il pannello di copertura. ∙ Impostate il regolatore di temperatura sulla posizione di massimo. Dopo 24 ore, potrete riportare il regolatore della temperatura sull’impostazione normale. Sbrinamento del frigorifero: ∙ Il frigorifero non necessita di sbrinamento, ma solo di un’accurata pulizia. ∙ L’evaporatore integrato è saldato nella schiuma sulle pareti, ciononostante è possibile notare la formazione di ghiaccio nella parte posteriore. Questo strato di ghiaccio comincerà a sciogliersi quando il compressore non è in funzione. Grazie a un sistema di scolo, l’acqua sciolta scorre nella vaschetta di raccolta che si trova sotto il compressore, da dove sarà assorbita dall’aria circostante. ∙ Per consentire che l’acqua sciolta scorra correttamente, accertatevi sempre che il canaletto e l’apertura di scolo all’interno del frigorifero siano sempre liberi da ostruzioni. ∙ Eliminate tutta l’acqua eventualmente racconta sul fondo dell’apparecchio. Consigli utili per il risparmio energetico ∙ L’apparecchio deve essere sistemato in un locale asciutto ben aerato. ∙ Non esponete l’apparecchio alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.) Se non è possibile evitarlo, comunque, provvedete a porre un isolamento adeguato tra la fonte di calore e l’apparecchio. ∙ Garantite che ci sia sufficiente circolazione di aria intorno a tutto l’apparecchio. ∙ Il compressore (sul retro) deve essere pulito a intervalli regolari di tempo. L’accumulo di polvere comporta l’aumento del consumo energetico. ∙ È necessario far raffreddare i cibi caldi prima di conservarli all’interno dell’apparecchio. ∙ Per evitare la formazione di brina, non lasciate gli sportelli aperti per lungo tempo quando conservate o prendete gli alimenti. ∙ Lo sbrinamento frequente contribuisce al risparmio energetico. Per informazioni più dettagliate, consultate la sezione Sbrinamento e pulizia. ∙ Non impostate una temperatura più bassa del necessario. Per informazioni più dettagliate sulle impostazioni della temperatura, consultate la sezione Regolatore della temperatura. Rumorosità di esercizio ∙ È possibile sentire dei rumori caratteristici quando accendete l’apparecchio. Questi rumori sono determinati: ∙ dal motorino elettrico interno al gruppo compressore; durante l’avvio del compressore, il livello di rumorosità sarà leggermente più alto per un limitato periodo di tempo. ∙ dall’agente refrigerante che fluisce nel circuito. Eventuali problemi La tabella che segue riporta i possibili problemi, l’eventuale causa e i modi per risolverli. In caso di problemi di funzionalità, controllate prima se sia possibile risolverli con l’ausilio di questa tabella. Se il problema persiste, scollegate l’apparecchio dall’alimentazione elettrica e rivolgetevi al Centro Assistenza Clienti. Problema Eventuale causa e sua risoluzione L'apparecchio non funziona. ∙ La manopola di regolazione della temperatura è impostata sullo 0. → Utilizzate un’impostazione più alta della temperatura. ∙ La presa di corrente a muro è difettosa. → Controllate il fusibile. Se necessario, fate controllare la presa di corrente da un elettricista qualificato. ∙ Sono stati inseriti troppi alimenti nell’apparecchio. → Non conservate quantità eccessive di alimenti (consultate la sezione dei dati tecnici). ∙ Le porte non sono chiuse correttamente. → Accertatevi che gli sportelli siano chiusi correttamente. ∙ Le guarnizioni dello sportello sono difettose. → Controllate le guarnizioni degli sportelli e contattate il nostro Centro di Assistenza Clienti, se necessario. ∙ Si è depositata troppa polvere sul condensatore. → Pulite il condensatore con regolarità. ∙ Ventilazione insufficiente: l’apparecchio è troppo vicino alla parete o ad altre strutture o oggetti.

• consultate la sezione “Ventilazione” ∙ L’impostazione del regolatore di temperatura è troppo bassa. → Utilizzate un’impostazione più alta. ∙ L’apparecchio non è posizionato saldamente sul pavimento. → Agite sui piedini regolabili per allineare correttamente l’apparecchio. ∙ Mobili o oggetti vicini sono influenzati dal funzionamento dell’unità di raffreddamento (per es. causando vibrazioni). → Rispettate le distanze indicate. ∙ Qualcuno degli oggetti posti sopra l’apparecchio produce vibrazioni → Eliminate questi oggetti. La temperatura all’interno del frigorifero o del congelatore non è sufficientemente bassa. Il rumore normale di funzionamento è cambiato ed è diventato più forte.

Si raccoglie ∙ Il sistema di scarico della brina sciolta è bloccato. → Rimuovete l’ostruzione e pulite il sistema. dell'acqua sul fondo dell'apparecchio. C’è una produzione ∙ Sono stati inseriti alimenti caldi all’interno del frigorifero. → Lasciate che gli alimenti si eccessiva di brina sul raffreddino prima di inserirli nell’apparecchio. retro del frigorifero. ∙ Le guarnizioni dello sportello sono difettose. → Controllate le guarnizioni degli sportelli e contattate il nostro Centro di Assistenza Clienti, se necessario. ∙ Il regolatore di temperatura è impostato su una posizione troppo alta. → Usate un’impostazione più bassa del regolatore della temperatura. C’è un’eccessiva ∙ È necessario sbrinare il congelatore manualmente. → Consultate la sezione “Sbrinamento e produzione di pulizia” brina all’interno del ∙ Si veda anche “Produzione eccessiva di brina sul retro del frigorifero” riportato qui sopra. congelatore. Reversibilità dello sportello ∙ Se necessario, è possibile invertire il verso di apertura dello sportello, spostare cioè le cerniere da destra (installazione di configurazione) a sinistra. ∙ Per evitare rischi di infortuni a persone o di danni all’apparecchio, sono necessarie due persone per invertire lo sportello. ∙ Avvertenza: Scollegate sempre l’apparecchio dall’alimentazione elettrica prima di procedere a qualsiasi lavoro di manutenzione o di riparazione. ∙ Prima di cominciare, vi preghiamo di porre attenzione a quanto segue: ∙ accertatevi sempre di utilizzare il corretto numero di rondelle sui bulloni delle cerniere e sulle viti; ∙ perché gli sportelli possano chiudersi ermeticamente contro il telaio, prestate la massima attenzione al loro perfetto allineamento quando li rimontate.

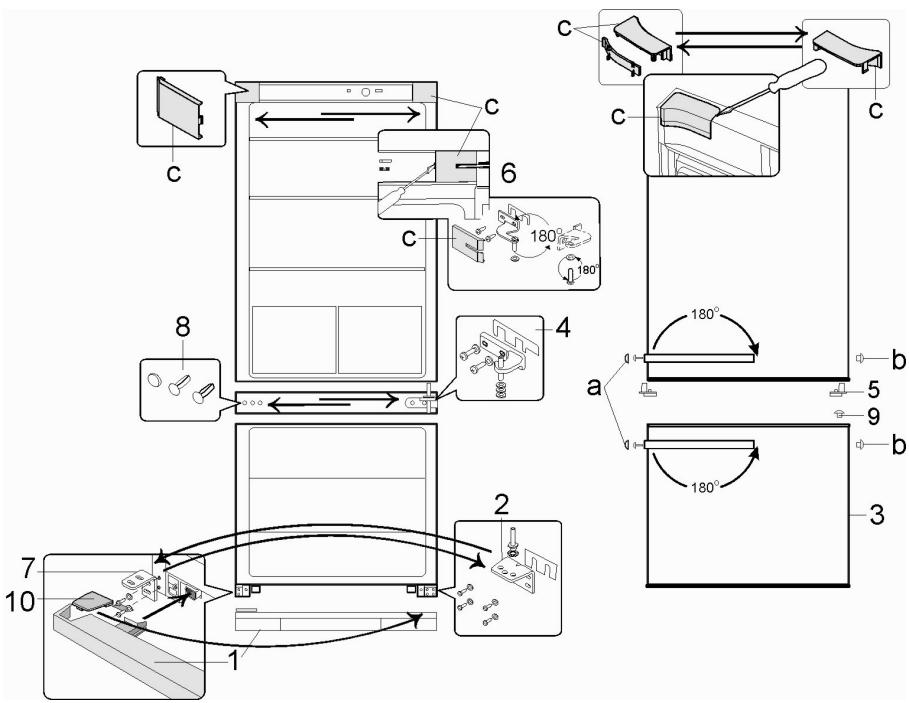

Rimuovete i quattro coperchietti C dalla cassa esterna e dalla parte interna dello sportello. Svitate il bullone della cerniera dalla parte interna dello sportello nella zona C/6. Attenzione: sorreggete lo sportello. Togliete lo sportello del frigorifero. Togliete le viti di fissaggio e rimuovete la staffa superiore 6. Fate attenzione alla piccola piastra di plastica sotto la staffa. Ruotate la staffa 6 insieme alla piccola piastra di plastica di 180° e risistematela sul lato opposto del frigorifero, utilizzando i due fori per viti vicini uno all’altro. Poggiate lo sportello del frigorifero su una superficie morbida. Rimuovete il sostegno della cerniera 5 da sotto lo sportello e inserite il sostegno della cerniera fornito in dotazione sul lato opposto. Togliete i tappi di copertura e poi rimuovete il sostegno della cerniera al centro 4. Fate attenzione alla piccola piastra di plastica sotto la staffa. Attenzione: sorreggete lo sportello.

Togliete lo sportello del congelatore 3. Rimuovete il pannello inferiore 1 sollevandolo leggermente. Togliete le viti di fissaggio e rimuovete la staffa 2 insieme al suo bullone della cerniera. Fate attenzione alla piccola piastra di plastica sotto la staffa. Svitate dalla staffa il bullone della cerniera, insieme alle rondelle corrispettive, e inseritelo nell’apertura corrispondente sul lato opposto della staffa. Rimuovete la staffa 7 e sostituitela con la staffa di sostegno 2 insieme ai bulloni della cerniera. Ora installate la staffa di sostegno 7 nella posizione precedente della staffa 2. Togliete i tappi sigillanti 8 dalla sezione che separa gli scomparti frigorifero e congelatore e risistemateli nelle aperture presenti sul lato opposto. Togliete i tappi sigillanti 9 dallo sportello del congelatore e risistemateli nell’apertura presente sul lato opposto. Sistemate lo sportello del congelatore sopra il bullone della cerniera sulla staffa di sostegno 2. Attenzione: sorreggete lo sportello. Ruotate di 180° la staffa di sostegno 4 insieme al bullone della cerniera e alla piastra di plastica. Risistemate il bullone della staffa sul lato opposto dello sportello del congelatore e fissatelo con le viti. Risistemate i tappi di copertura sulle teste delle viti. Sistemate lo sportello del frigorifero sopra il bullone della cerniera sulla staffa di sostegno 4. Attenzione: sorreggete lo sportello. Re-inserite il bullone della cerniera della staffa 6 sullo sportello del frigorifero e fissatelo con le viti. Inserite i quattro coperchietti C sopra la staffa e le aperture. Rimuovete i tappi di copertura delle viti a. Togliete le viti mantenendo le impugnature degli sportelli. Spostate leggermente l’impugnatura verso il lato con la vite e poi togliete via l’impugnatura tirandola dalla parte frontale.

25. Inserite le impugnature sul lato opposto e fissatele

utilizzando le viti di fissaggio (ponete attenzione perché le viti devono arrivare sino ai tappi sigillanti b). Spingete i tappi sigillanti forniti (b) nelle aperture, ora vuote, sullo sportello e i tappi di copertura (a) sulle teste delle viti.

26. Togliete il coperchietto 10 dal pannello inferiore 1 e

risistematelo sul lato opposto.

27. Rimettete il pannello 1 sull’apparecchio.

Smaltimento Gli apparecchi contrassegnati con questo simbolo devono essere smaltiti separatamente dai normali rifiuti domestici perché contengono materiali di valore che possono essere riciclati. Lo smaltimento adeguato protegge l’ambiente e la saluteumana. Le autorità locali o il negoziante di riferimento possono fornire ulteriori informazioni in materia. ∙ Disinserire la spina di alimentazione dalla presa a muro e scollegare il cavo di alimentazione dall’apparecchio prima dello smaltimento. Il fluido refrigerante isobutano (R600a) e il propellante nell’isolamento ciclopentanto (C5H10) sono sostanze infiammabili e devono essere smaltiti correttamente. ∙ Assicurarsi che i tubi del circuito refrigerante non siano danneggiati prima dello smaltimento corretto. Dichiarazione di garanzia La garanzia sui nostri prodotti ha validità di 2 anni dalla data di vendita (certificata da scontrino fiscale) e comprende gli eventuali difetti del materiale o di particolari di costruzione. I danni derivanti da un uso improprio, rotture da caduta o similari non vengono riconosciuti. La presente garanzia non pregiudica i vostri diritti legali, né i diritti acquisiti in quanto consumatore e riconosciuti dalla legislazione nazionale vigente che disciplina l‘acquisto di beni. La garanzia decade nel momento in cui gli apparecchi vengono aperti o manomessi da Centri non da noi autorizzati.

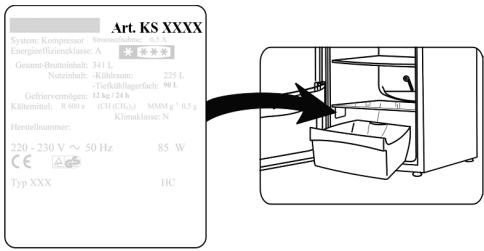

Dati da comunicare al Centro Assistenza Clienti Nel caso in cui l’apparecchio richieda una riparazione, vi preghiamo di mettervi in contatto con il nostro Centro Assistenza Clienti fornendo una descrizione dettagliata del problema occorso e citando il numero di articolo KS ... riportato sulla targhetta portadati dell’apparecchio (ved. figura). Tali informazioni ci aiuteranno a gestire efficacemente la vostra richiesta. In caso di cattivo funzionamento o di altri problemi, vi raccomandiamo di mettervi in contatto con il nostro Centro Assistenza Clienti il cui indirizzo si trova in appendice al presente manuale. Scheda tecnica del prodotto per apparecchi refrigeratori * Art. no. Categoria per apparecchi refrigeratori domestici KS 9770, 9773, 9774, 9775, 9776, 9777, 9897, 9898, 9899

refrigeratore Classe di efficienza energetica A++ A++ A+++ Consumo di energia in kWh/anno **

Capacità netta del frigorifero (in litri)

Capacità utile - Scomparto della zona a zero gradi (in litri)

Capacità utile - Apparecchio congelatore (litri) (senza cassetti)

Sistema antibrina: apparecchio congelatore

Tempo di conservazione sicura in caso di anomalie, h

Capacità di congelamento, kg/24h

• In conformità con la direttiva CE 1062/2010 Allegato III ** Il consumo reale dipende dal tipo di utilizzo e dal luogo di collocazione dell’apparecchio
