MANUALE UTENTE LTB1AF28W0 ELECTROLUX

IT Frigo-Congelatore

Istruzioni per l'uso 66

1. INFORMAZIONI DI SICUREZZA 66
2. ISTRUZIONI DI SICUREZZA 69
3. INSTALLAZIONE 71
4. FUNZIONAMENTO 76
5. UTILIZZO QUOTIDIANO 77
6. CONSIGLI E SUGGERIMENTI UTILI 78
   7.PULIZIA E CURA. 81
7. RISOLUZIONE DEI PROBLEMI 82
8. RUMORI 86
9. DATI TECNICI 86
10. INFORMAZIONI PER GLI ISTITUTI DI PROVA 86

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenerere sempre i migliorari risultati.

Ti diafo il benvenuto in Electrolux.

Visitate il nostro site web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrar il vosto prodotto e ricevere un servizio migliorare:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECHNICA

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avera a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni sono riportate sulla targhetta identificativa.

Avverenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali

Con riserva di modifiche.

1. 4 INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non

sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabilitybili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate disponibilità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• I bambini di età compresa tra i 3 e gli 8 anni possono caricare e scaricare l'apparecchio a condizione che siano stati adeguatamente istruiti.
• Questa apparecchiatura può essere usata da persone con disabilità diffuse e complesse, se debitamente istruite.
• Tenere lontani dall'apparecchiatura i bambini al disotto dei 3 anni se non costamente supervisionati.
  Non consentire ai bambini di giocare con l'apparecchiatura.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiaturaenza essere supervisionati.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

1.2 Sicurezza generale

• Questa apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

• Case di campagna; cucine di negoti, uffici e altri ambienti di lavoro;

• Clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

• Per evitare la contaminazione degli alimenti rispetto le seguenti istruzioni:

• non après la porta per lunghi periodi;

• pulire regolarmente le superfici che possono venire a fatto con gli alimenti e i sistemi di drenaggio accessibili;

• conservare la carne e il pesce crudo in contentori adeguati in frigorifero, in modo che non venga a fatto con altri alimenti e non goccioli su altre alimenti.

• AVVERTENZA! Verificare che le aperture di ventilazione, sia sull'apparecchiata che nella struttura da incasso, siano libero da ostruzioni.

• AVVERTENZA! Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
  AVVERTENZA! Non danneggiare il circuito refrigerante.
  AVVERTENZA! Non utilizzato appearecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.
• Non nebulizzare acqua néutilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Quando l'apparecchiatura resta vuota per un lungo periodo di tempo, spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa al suo interno.
• Non conservare in questa apparecchiatura sostanze explosive come bombolette spray contenti un propellente infiammabile.
  Se il cavo di alimentazione è danneggiato, devese sottituito dal produttore, dal Centro di

Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

Rimuovere tutti i materiali di imballaggio.
Non installment outilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adequate.
Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
In fase di prima installatione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
- Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina alla presa di corrente.
Non installare l'apparecchiatura in prossimità di radiatori, fornelli, fornì o piani di cottura.
Non esporre l'apparecchiatura alla pioggia.
Non installment l'apparecchiatura dove sia esposta alla luce solare diretta.
Non installment questa apparecchiatura in aree troppo umide o troppo frede.
- Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, casi da non graffiare il pavimento.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

AVVERTENZA!

In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia intrappolato o danneggiato.

AVVERTENZA!

Nonutilizzareprese multiplee prolonghe.

L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i parametri sulla targhetta siano compatibili con leindicazioni elettriche dell'alimentazione.
Utilizzare sempre una presa elettrica con lavoro di protezione correttamente installata.
- Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici.
Il cavo di alimentazione deve rimanere molto il livello della spina di alimentazione.
- Inserire la spina di alimentazione nella presa solo al termine dell'infallazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'infallazione.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.

2.3 Utilzzare

AVVERTENZA!

Rischio di lesions, scottature o scosse elettriche.

L'apparecchiatura contiene gas

inflammabile, isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, Fare attenzione a non danneggiare il circuito refrigerante che contiene isobutano.

Non modificare le specifiche tecniche dell'apparecchiatura.
Non introdure apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
- Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libero e scintille nel locale. Aerare bene l'ambiente.
Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
Non introdurre bevande analcoliche nel vano congelatore. Si verrà a create una pressione nel contentitore della bevanda.
Non conservare gas e liquidi inflammabili nell'apparecchiatura.
Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti lavorante incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.
Non toccare il compressore o il condensatore. Sono incandescenti.
Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
Non ricongelare del cibo precedente scongelato.
- Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.
- Avvolgere gli alimenti con materiali per uso alimentare prima di metterli nelle scomparto del congelatore.

2.4 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

• Per quanto riguarda la lampada o le lampade all'interno di quello prodotto e le lampade di ricambio vendute separamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.5 Pulizia e cura

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrre rla spina alla presa.
• L'unità refrigerante di但这a apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.
• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'osluzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

2.6 Assistenza Tecnica

Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato. Utilizzare escludivamente ricambi originali.
- Tenere presente che la riparazione autonoma o non professionale possono avere consequences sulla sicurezza e potrebbero invalidare la garanzia.
- Le guarnizioni per porte saranno disponibili per 7 anni dopo l'interruzione del modello. termostati, sensori di temperatura, circuiti

stampati, sorgenti luminose, manigliè delle porte, cerniere delle porte, vassoi e cestelli. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

• Le guarnizioni per porte saranno disponibili per 10 anni后再 l'interruzione del modello.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di quella apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas inflammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
  Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

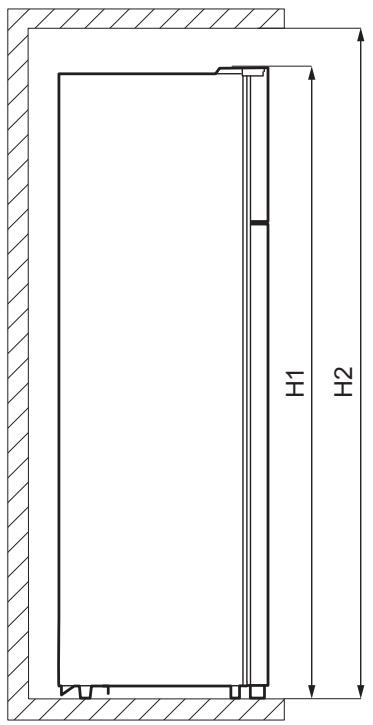

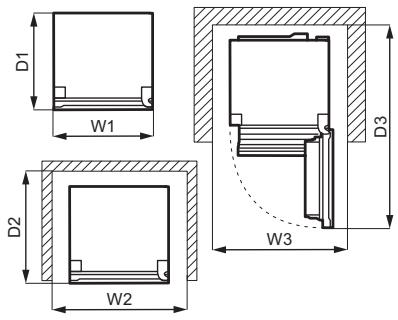

3.1 Dimensioni

Dimensioni complessive1)
H1	mm	1610
W1	mm	550
D1	mm	547

1) l'altezza, la larghezza e la profondità del l'apparecchio除去 l'impugnatura e i piedi.

Spazio necessario durante l'uso1)
H2	mm	1710
W2	mm	750

Spazio necessario durante l'uso¹⁾

D2

mm

617

1) l'altezza, la larghezza e la profondità del'apparecchio, compresa la maniglia, più lo spazio necessario per la libera circolazione dell'aria di raffreddamento

Spazio complessivo necessario durante l'uso1)
H2	mm	1710
W3	mm	750
Spazio complessivo necessario du-rante l'uso1)
D3	mm	1123

1) l'altezza, la larghezza e la profondità dell'apparecchiatura, compresa la maniglia, più lo spazio necessario per la libera circolazione dell'aria di raffreddamento, più lo spazio necessario per consentire l'apertura della porta con l'angolazione minima che permette la rimozione di tutte le apparecchiatura interne

3.2 Posizione

Questa apparecchiatura non è stata pensata per essere usata come apparecchiatura da incasso.

In caso di installatione diversa da quella libera rispettoando lo spazio richiesto dallem dimensioni d'uso, l'apparecchiatura funzionerà correttamente ma il consumo energetico potrebbe aumento leggermente.

Per garantire la migliorione funzionalità dell'elettrodomestico, non si dovrebbe installare l'apparecchio nelle vicinanze di fonti di calore (forno, stufe, termosifoni, fornelli o piani di cottura) o in luoghi esposti alla luce solare diretta. Controllare che sul retro dell'apparecchio sua garantita un'adeguata circolazione dell'aria.

Questa apparecchiatura deve essere installata in una posizione interna asciutta e ben ventilata.

Per garantire le migliorie prestazioni, se l'apparecchiatura è posizionata molto un pensile a sbalzo, deve essere mantenuta la distanza minima tra la parte superiore dell'armadio. L'apparecchiatura non deve tuttavia essere posizionata molto un pensile. Uno o più piedini regolabili alla base dell'armadietto garantiscono che l'apparecchiatura resti in piano.

ATTENZIONE!

Se si posizione l'apparecchiatura contro la parete,utilizzare i distanziatori posteriori in dotazione o mantenere la distanza minima indicata nelle struzioni di installment.

ATTENZIONE!

Se si installa l'apparecchiatura vicino a una parete,fare riferimento alle struzioni di installmente per capire la distanza minima tra la parete e il lato dell'apparecchio dove le cerniere della porta devono fornire spazio sufficiente per aprir la porta quando I'apparecchiatura interna viene rimossa (ad es. durante la pulizia)..

Quest'elettrodomestico è destinato a essere utilizzato a temperature ambiente che vanno da 10^ a 38^ .

Il corretto funzionamento dell'apparecchiatura cui si sono garantito solo nel rispetto delle temperature indicate.

In caso di dubbi sul luogo di
installazione
dell'apparecchiatura,
contattare il venditore, il
nosto Centro di Assistenza o il Centro di Assistenza Autorizzato più vicino.

Deve essere possible scollegare l'apparecchiatura alla rete elettrica. Eseguire perciò l'installazione facendo si che la spina rimanga lavorante accessibile.

3.3 Collegamento elettrico

• Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta di

identificazione corrispondano a quella dell'impianto domestico.

L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposto contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.
Il produttore declina agli responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.
- Questa apparecchiatura è conforme alle direttive CEE.

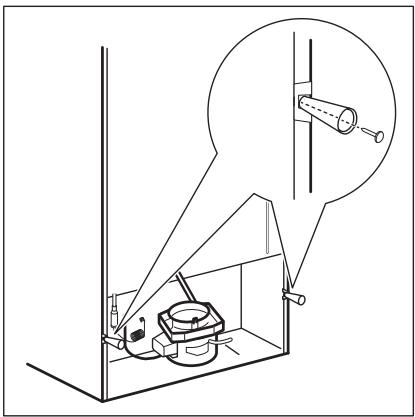

3.4 Distanziatori posteriori

Nella custodia della documentazione sono inclusi due distanziatori, da installare come migliorato nella figura.

3.5 Possibilità di invertire la porta

AVVERTENZA!

Prima di eseguire le operazioni descritte, estrarre la spina alla presa di corrente.

Svuotare l'apparecchiatura.

1. Controllare che l'apparecchiatura sa in posizione eretta.

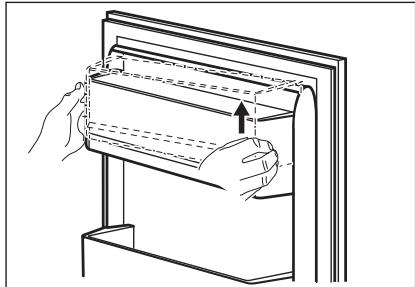

2. Apire entrambé le porte e rimuovere l'attrezzatura della porta. Fare riferimento al capitolo "Utilizzo quotidiano". Chiudere le porte.

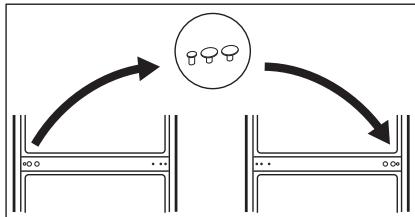

3. Con un cacciavite a lama sottile rimuovere il coperchio del foro della vite (A) e il coperchio della cerniera superiore (B). Metterli da parte.

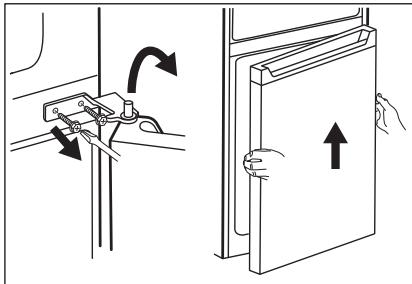

1. Rimuovere le viti alla cerniera superiore destra. Sostenere la porta superiore con la mano. Togliere la cerniera superiore, invertirla, avvitare le viti e il perno. Mettere da parte la cerniera.

1. Sollevare con cautela la porta superiore alla cerniera centrale per rimuoverla. Posizionare la porta superiore sulla superficie morbida. Fare attenzione a non perdere le rondelle che potrebbero attaccarsi alla porta.

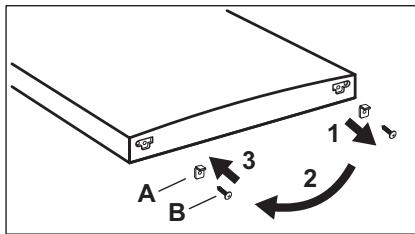

2. Svitare la vite (B) e il "blocco di arresto" (A) e avvitarli sul lato opposto della porta.

1. Svitare le viti alla cerniera centrale. Togliere la cerniera centrale e metterla da parte insieme alle viti. Fare attenzione a non perdere le rondelle che potrebbero attaccarsi alla porta.

1. Posizione la porta inferiore sulla superficie morbida.
2. Svitare la vite (B) e il "blocco di arresto" (A) e avvitari sul lato opposto della porta.

1. Rimuovere i coperchi dei fori della cerniera centrale e insertirli nei fori sul lato opposto.

1. Inclinare l'apparecchiatura con cautela su un imballaggio di schiuma morbida o materiale simile per evitare di danneggiare il retro dell'apparecchiatura e il pavimento.

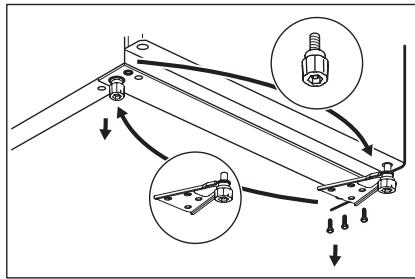

2. Rimuovere i due piedini regolabili e le viti della cerniera inferiore.

1. Invertire la cerniera inferiore verso l'altro lato dell'apparecchio, avvitare con viti e installare piedini regolabili.
2. Installare la porta inferiore posizionando il foro della porta inferiore sul perno della cerniera inferiore. Serrare le viti.

1. Installare la cerniera centrale sul lato sinistro dell'apparecchiatura invertendo la posizione originale.

1. Montare il foro superiore della porta inferiore sul perno della cerniera centrale. Serrare le viti.

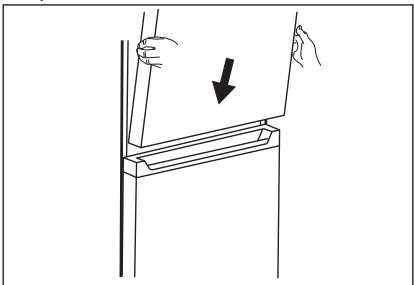

2. Installare la porta superiore montando il foro inferiore della porta sul perno della cerniera centrale.

Installarlo sulla cerniera superiore.
Posizionare il coperchio del foro per le viti (B) sul lato superiore destro dell'apparecchio, dove si trovano i fori per le viti.

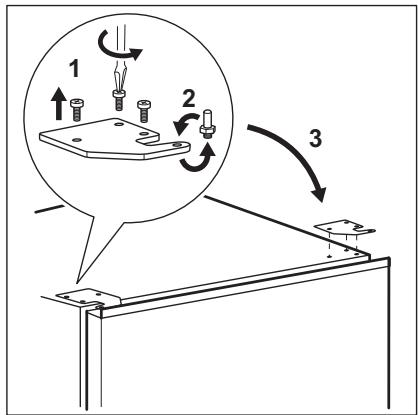

1. Collocare la cerniera superiore sul lato sinistro superiore dell'apparecchiatura. Sostenendo la porta con la mano, insere il perno della cerniera nel foro superiore della porta superiore. Serrare le viti della cerniera superiore.
2. Estrarre un coperchio della cerniera superiore (A) da una borsa.

Installare l'apparecchiatura della porta.

Attendere almeno 4 ore prima di collegare l'apparecchiatura all'alimentazione.

4. FUNZIONAMENTO

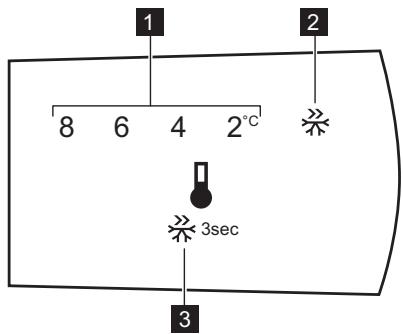

4.1 Pannello di controllo

1. Spia della temperatura

2. Super Freeze spia

3. Tasto di controllo

4.2 Accensione

Inserire la spina nella presa a muro.

4.3 Spegnimento

Per spagnere l'apparecchiatura togliere la spina alla presa di corrente.

4.4 Regolazione della temperatura

La temperatura predefinita per lo scomparto frigorifero e 4^

Per impostare la temperatura, premere ripeturamente il tasto di lavoro fina a raggiungere la temperatura desiderata.

È importante ricordare che la
temperatura all'interno
dell'apparecchiatura è condizionata dai
seguenti fattori:

• temperatura ambiente,
• frequenza di aperture della porta,
• quantità di alimenti conservati,
• posizione dell'apparecchiatura.

In condizioni normali, si consiglia di utilizzare una regolazione media.

4.5 Funzione Super Freeze

Super Freezeiene utilizzato per esquire il pre-congelamento e il congelamento rapido in sequenza del vano congelatore. La funzione accelerata il

5. UTILIZZO QUOTIDIANO

5.1 Rimozione e installmente del ripiano della porta

Per togliere il ripiano della porta:

1. Tenere il lato sinistro dello scaffale.
2. Sollevare il lato destro del ripiano fino a quando non si libera dall'elemento di fissaggio.

3. Sollevare il lato sinistro del ripiano e rimuoverlo.

Per rimettere aosto il ripiano:

1. Collocare il ripiano in posizione piana sulla porta.
2. Spingere due lati del ripiano verso il basso contemporaneamente, in modo che il ripiano si adatti ad entrambi gli elementi di fissaggio.

congelamento di alimenti freschi e, al tempo stesso, protege gli alimenti già conservati da riscaldamenti indesiderati.

i

Per congelare alimenti freschi, attivare la funzione Super Freeze almeno 15 ore prima di introdurli nel vano congelatore.

Premere e tenere premuto il tasto Comando per 3 secondi per attivare la funzione Super Freeze. La spia Super Freeze lampeggia.

Questa funzione si interrompe in modo automatico dopo 40 ore.

La funzione Super Freeze più essere disattivata prima della sua fine automatica tenendo premuto il tasting Comando tasting per 3 secondi. L'indicatore Super Freeze si spelgne.

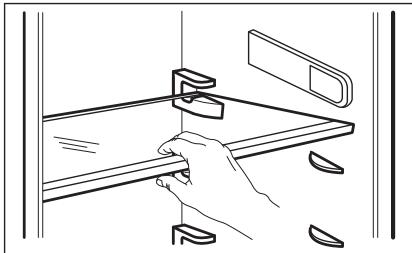

5.2 Ripiani rimovibili

Le guide presenti sugli scomparti del frigorifero permettono di posizionare i ripiani a diverse altezze.

i

Per garantire una corretta circolazione dell'aria, non spostare il ripiano di vetro sopra il cassetto delle verdure.

5.3 Cassetto per verdura

Nella parte inferiore dell'apparecchiatura è presente un cassetto speciale adatto alla conservazione di frutta e verdura.

5.4 Indicatore della temperatura

Per una corretta conservazione del cibo, il frigorifero è corredato di un indicatore

di temperatura. Il simbolo sulla parete laterale dell'apparecchiatura indica la zona più fredda del frigorifero.

Se compare OK (A),METTERE il cibo fresco nella zona indicata dal symbolo, se non (B), attendere almeno 12 ore e controllare se è OK (A).

Se non è ancorta OK (B), regolare il controlledo su un'impostazione più fredda.

5.5 Congelamento dei cibi freschi

Il vano congelatore è adatto al congelamento di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare alimenti freschi, attivare la funzione Super Freeze almeno 15 ore prima di introdurli nel vano congelatore.

Conservare gli alimenti freschi distribuiti uniformamente nel vano congelatore.

La quantità massima di cibo che può essere congelata, perché l'aggiunta di altri alimenti freschi per 24 ore, èindicata sulla targhetta (un'etichetta situata all'interno dell'apparecchio).

5.6 Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzato, lasciare in funzione l'apparecchiatura per almeno 3 ore

attivando la funzione Super Freeze prima di introdurre gli alimenti.

Il cibo delve trovarsi ad una distanza di 15 mm alla porta.

ATTENZIONE!

In caso di scongelamento occidentale, ad esempio a causa di un'interruzione di corrente, se la corrente è rimasta spenta più a lungo del valor significato sulla targhetta sotto "tempo di risalita", gli alimenti scongelati devono essere consumati rapidamente o cotti immediatamente, poi raffreddati e poi ricongelati.

5.7 Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o, per un processo piu velocce, a temperatura ambiente.

Gli alimenti divisi in piccole porzioni possono essere cucinati direttamente, alla essere prima scongelati, in quello caso la cottura durera più a lungo:

5.8 Vaschetta per il ghiaccio

Quest'elettrodomestico è dotato di una o più vaschette per la produzione di cubetti di ghiaccio.

Non utilizzato strumenti metallici per estrarre le vaschette dal vano congelatore.

1. Riempire d'acqua le vaschette per il ghiaccio.
2. Introdule nel vano congelatore.

6. CONSIGLI E SUGGERIMENTI UTILI

6.1 Consigli per il risparmio energetico

• Congelatore: La configurazione interna dell'apparecchiatura è quella che garantisce l'uso più efficiente dell'energia.
• Frigorifoero: L'uso più efficiente dell'énergía è garantito alla

configurazione con i cassetti nella parte inferiore dell'apparecchiatura e i ripiani distribuiti uniformamente. La posizione degli scomparti sulla porta non influisce sul consumo energetico.

Non aprire frequentlymente la porta e limitare il più possibile i tempi di aperture.

• Congelatore: Più fredda è l'impostazione della temperatura, maggiore è il consumo di energia.
• Frigorifero: Non impostare una temperatura troppo alla per risparmiare energia, a meno che non sia richiesta delle caratteristiche dell'alimento.
• Se la temperatura ambiente è elevata, il controllo della temperatura è impostato su un valore basso e l'apparecchiatura è a pieno carico, il compressore più funzionare in maniera interrotta, causando la formazione di brina o di ghiaccio sull'evaporatore. In quello caso, impostare il controllo della temperature su una posizione più elevata per consentire lo sbrinamento automatico e ridurre così il consumo di energia.
• Garantire una buona ventilazione. Non coprire le griglie di ventilazione o i fori.

6.2 Consigli per il congelamento

Attivare la funzione Super Freeze almeno 15 ore prima di insertire gli alimenti nel vano congelatore.
- Prima di congelare avolgere e sigillare gli alimenti freschi in: foglio di alluminio, pellicola di plastica o sacchetti, contentitori ermetici con coperchio.
Per congelare e scongelare in modo più efficace, suddividere gli alimenti in piccole porzioni.
- Si raccomanda diMETTERe etichette e date su tutti gli alimenti surgelati. Questo aiuterà identificare gli alimenti e a sapere quando devono essere utilizzati prima del loro deterioramento.
Il cibo deve essere fresco quando viene congelato per preservarne la Buona qualità. Soprattutto frutta e verdura dovrebbero essere congetate dopo il raccolto per preservare tutte le loro sostanzi nutritive.
Non congelare bottiglie o lattine con liquidi, in particolare bevande contenti anidride carbonica - potrebbero esplodere durante il congelamento.

Non mettere cibi caldi nel congelatore. Raffreddarli a temperatura ambiente prima di collocarli all'interno dello scomparto.
- Al fine di evitare gli augimenti di temperatura di alimenti più congelati, non mettere alimenti freschi scongelati nelle immeditate vicinanze. Collocare gli alimenti a temperature ambiente nella parte dello scomparto del congelatore dove non ci sono cibi surgelati.
Non mangiare i cubetti di ghiaccio, i ghiaccioli o granite subito dopo averli tolti dal congelatore. Rischio di sintomi da congelamento.
Non congelare nuovamente il cibo scongelato. Se il cibo si è scongelato, cuocerlo, raffreddarlo e poi congelarlo.

6.3 Consigli per la conservazione di cibi congelati

Il vano congelatore è quello contrassegnato con ***
- L'impostazione di una temperatura più elevata all'interno dell'apparecchiatura può portare a una minore durata di conservazione.
L'intero scomparto del congelatore è adatto alla conservazione di prodotti alimentari surgelati.
- Lasciare abbastanza spazio intorno al cibo per permettere all'aria di circolare liberamente.
Per una conservazione adeguata,fare riferimento all'etichetta sulla confezione dell'alimento per vedere la durata di conservazione degli alimenti.
- É importante avvolgere il cibo in modo tale da évitare che l'accua, l'umidità o la condensa penetrino all'interno.

6.4 Consigli per l'acquisto

Dopo aver acquistato alimenti:

Assicurarsi che l'imballaggio non sa danneggiato - il cibo potrebbe deteriorarsi. Se la confezione è gonfia o bagnata, potrebbe non essere stata conservata nelle condizioni ottimali e lo sbrinamento potrebbe essere più iniziato.

• Per limitare il processo di scongelamento, acquistare i prodotti surgelati alla fine della spesa e trasportarli in un sacchetto termico e isolato.
• Mettete i surgelati immediatamente nel congelatore dopo essere tornati dal negotio.

Se il cibo si è scongelatoanche solo parzialmente,non congelarlo di nuovo. Consumarlo il prima possibile.
Rispettare la data di scadenza e le informazioni di conservazione sulla confezione.

6.5 Periodo di conservazione per scomparto congelatore

Tipodi di alimento	Periodo di conservazione (mesi)
Pane	3
Frutta (a eccezione degli agrumi)	6 - 12
Verdure	8 - 10
Avanzienza carne	1 - 2
Latticini:
Burro	6 - 9
Formaggio a pasta molle (ad es. mozzarella)	3 - 4
Formaggio a pasta dura (ad esempioParmigiano, cheddar)	6
Frutti di mare:
Pesci grassi (ad esempio salmone, sgombro)	2 - 3
Pesci magri (ad esempio merluzzo, passera pianuzza)	4 - 6
Gamberetti	12
Vongole e cozze sgusciate	3 - 4
Pesce cotto	1 - 2
Carne:
Pollame	9 - 12
Manzo	6 - 12
Maiale	4 - 6
Agnello	6 - 9
Salsicce	1 - 2
Prosciutto	1 - 2
Avanzi con carne	2 - 3

6.6 Consigli per la refrigerazione dei cibi freschi

• Una buona impostazione della temperatura che garantisce la conservazione degli alimenti freschi è una temperatura inferiore o uguale a +4^ .

L'impostazione di una temperatura più elevata all'interno dell'apparecchio può portare a una minore durata di conservazione degli alimenti.

• Coprire il cibo con un imballaggio per preservarne la freschezza e l'aroma.
  Utilizzare sempre contentitori chiusi per liquidi e per alimenti, per evitare sapori o odori nelle scomparto.
• Per evitare la contaminazione incrociata tra cibootto e crudo, coprir il cibootto e分开rlo da quello crudo.
• Si consiglia di scongelare il cibo all'interno del frigorifero.
  Non inseire cibo caldo all'interno dell'apparecchiatura. Assicurarsi che

si sia raffreddato a temperatura ambiente prima di inserirlo.

• Per evitare lo spreco di cibo, la nuova scorta di cibo dovrebbe essere sempre collocata dietro a quella vecchia.

6.7 Consigli per la refrigerazione dei cibi

Il comparto alimenti freschi è quello contrassegnato (sulla targhetta dei dati) con.
- Carne (tutti i tipi): delve essere avvolta in apposti sacchetti e collocata sul ripiano di vetro, sopra il cassetto delle verdure. La carne può essere conservata al massimo per 1-2 giorni.
- Frutta e verdura: pulire accuratamente (eliminare lo sporco) e riporre nell'apposto cassetto (cassetto per la verdura).

7. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Pulizia dell'interno

Prima di utilizzare l'elettrodomestico per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quando asciugare accuramente.

ATTENZIONE!

Non usare detergenti, polveri abrasive, detergenti a base di cloro od olio, in quanto potrebbero danneggiare le finiture.

ATTENZIONE!

Gli accessori e le parti dell'elettrodomestico non sono adatti per essere lavati in lavastoviglie.

7.2 Pulizia periodica

L'apparecchiatura deve essere pulita regolarmente:

• Si consiglia di non conservare in frigorifero i frutti esotici come banane, manghi, papaie, ecc.
  Le verdure come pomodori, patate, cipolle e aglio non devono essere conservate in frigorifero.
• Burro e formaggio: riporli in un apposto contentatore sottovuoto oppure avvolgeri in un foglio di alluminio o in un sacchetto di polietilene per limitare il più possibile la presenza di aria.
• Bottiglie: chiuderle con un tappo e conservarle nel ripiano portabottiglie della porta, o (se presente) sulla griglia portabottiglie.

• Fare sempre riferimento alla data di scadenza dei prodotti per sapere per quando tempo conservarli.

• Lavare l'interno e gli accessori con acqua tiepida e sapone neutro.

• Ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido trasce di sporco e residui.
• Risciacquare e asciugare accuratamente.

7.3 Sbrinare l'apparecchiatura

ATTENZIONE!

Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non usare dispositivi meccanici o altri mezzi artificiali non raccomandi dal produttore allo scopo di accelerare il processo di sbrinamento.

Circa 12 ore prima dello sbrinamento, impostare una temperatura più Bassa per accumulare una riserva di freddo sufficiente in caso di eventuale interruzione del funzionamento.

Lo sbrinamento del vano frigorifo e automatico.

Quando tale strato raggiunge uno spessore di ca. 3-5 mm, il vano congelatore deve essere sbrinato.

Per sbrinare il vano congelatore:

1. Spagnere l'apparecchiatura o estrarre la spina della presa a parete.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.

ATTENZIONE!

Un innalzamento della
temperatura dei surgelati
durante lo sbrinamento
puo ridurre la loro durata
di conservazione.
Non toccare il cibo
congelato con le mani
bagnate. Le mani potrebbero aderire
all'alimento congelato.

1. Rimuovere la vaschetta del ghiaccio.
2. Lasciare la porta aperta. Proteggere il pavimento dall'acqua di

8. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

8.1 Cosa fare se...

Problema	Causa possibile	Soluizione
L'apparecchiatura non funziona.	L'apparecchiatura è spenta.	Accendere l'apparecchia-tura.
	La spina non è inserita correttamente nella presa di alimentazione.	Inserire correttamente la spina nella presa di ali-mentazione.

sbrinamento, ad esempio con un panno o un recipiente piatto.

1. Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel vano congelatore. Rimuovere inoltre i pezzi di ghiaccio che si staccano prima che lo sbrinamento sia complete.
2. Una volta completato lo sbrinamento, asciugare accuramente l'interno.
3. Accendere l'apparecchiatura e chiudere la porta.
4. Impostare il regolatore di temperatura al livello massimo di raffreddamento e lasciare in funzione l'apparecchiatura per tre ore.

Solo successivamente rimettere gli alimenti nella scomparto congelatore.

7.4 Periodi di non utilizzato

Se l'apparecchiatura non vieneutilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura alla rete elettrica.
2. Estrarre tutti gli alimenti.
3. Sbrinare l'apparecchiatura.
4. Pulire l'apparecchiatura e tutti gli accessori.
5. Lasciare la porte socchiusa/e per evitare la formazione di odori sgradevoli.

Problema	Causa possibile	Soluizione
	Assenza di tensione nella presa di alimentazione.	Collegare alla presa di alimentazione un altre apparetecchio elettrico. Rivolgersi ad un elettricista qualificata.
L'apparecchiatura è rumo-rosa.	L'apparecchiatura non è appoggiata in modo corretto	Controllare se l'apparecchiatura è appoggiata in modo stabile.
Il compressore rimane sempre in funzione.	La temperature impostata non è corretta.	Fare riferimento al capitolo "Funzionamento".
	Sono stati introdotti multi alimenti contemporaneamente.	Attendere alcune ore e ri-controllare la temperature.
	La temperature ambiente è troppo alta.	Fare riferimento al capitolo "Installazione".
	Gli alimenti introdotti nel-l'apparecchiatura erano troppo caldi.	Lasciar raffreddare gli alimenti a temperature am-biente prima di introdurli.
	La porta non è chiusa correttamente.	Vedere la sezione "Chiusu-ra della porta".
	La funzione Super Freeze è attiva.	Vedere la sezione "Funzione Super Freeze".
Il compressore non si avvia immediatamente dopo averre premuto il tasto "Super Freeze", oppure dopo averreambiato la tempe-ratura.	Il compressore si avvia do-po un corto periodo di tem-po.	Ciò è normale, non si è verificato alcun erre.
La porta non è allineata o interferisce con la griglia di ventilazione.	L'apparecchiatura non è perfettamente in piano.	Fare riferimento alle istru-zioni di installazione.
La porta non si aprisco facil-mente.	Hai cercato di ri-aprirre la porta subito durante averla chiusa.	Attendere alcuni secondi fra la chiusura e la riaper-tura della porta.
La lampadina non si ac-cende.	La lampadina è in modalità stand-by.	Chiudere e riaprirre la porta.
	La lampadina è guasta.	Contattare il Centro di As-sistenza Autorizzato più vi-cino.
C'è un'eccessiva presenza di brina e ghiaccio.	La porta non è chiusa correttamente.	Vedere la sezione "Chiusu-ra della porta".
Problema	Causa possibile	Soluzione
	La guarnizione è deformata o sporca.	Vedere la sezione "Chiusura della porta".
	Gli alimenti non sono avvolti correttamente.	Avvolgere correttamente gli alimenti.
	La temperature impostata non è corretta.	Fare riferimento al capitolo "Funzionamento".
	L'apparecchiatura è completamente carica ed è im-postata sulla temperature più bassa.	Impostare una temperature superiore. Fare riferimento al capitolo "Funzionamento".
	La temperature impostata nell'apparecchiatura è trop-po Bassa e la temperature ambiente è troppo alta.	Impostare una temperature superiore. Fare riferimento al capitolo "Funzionamento".
Scorre dell'accua sul pan-nello posteriore del frigori-fero.	Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anoma-lia. Asciuagare l'accua con un panno morbido.
C'è troppa acqua condensata sulla parete posteriore del frigorifero.	La porta è stata aperta conccessiva frequenza.	Aprire la porta solo se necessario.
	La porta non è stata chiusa completeness.	Controllare che la porta sia chiusa completeness.
	Il cibo conservato non è stato avvolto nell'apposito materiale.	Avvolgere gli alimenti in un imballaggio adeguato prima di riporli all'interno del-l'apparecchiatura.
Scorre dell'accua all'interno del frigorifero.	Gli alimenti impediscono all'accua di scorrere nel-l'apposto collettore.	Evitare di disporre gli alimenti direttamente contro la parete posteriore.
	Lo scarico dell'accua è ostruito.	Pulire lo scarico dell'accua.
Presenza di acqua sul pa-vimento.	L'accu di sbrinamento noniene scarcicata nella bacinella di evaporazione posta sopra il compresso-re.	Collegare lo scarico del-l'accua di sbrinamento alla bacinella di evaporazione.
Impossibile impostare la temperature.	La funzione Super Freeze è attiva.	Disattivare manually la Funzione Super Freeze oppure aspettare finché la funzione si disattiva automaticamente per impostare la temperature. Vedere la sezione "Funzione Super Freeze".
La temperature all'interno dell'apparecchiatura è trop- po Bassa/troppo alta.	La temperature non è im-postata correttamente.	Impostare una temperature superiore/inferiore.
	La porta non è chiusa correttamente.	Vedere la sezione "Chiusu-ra della porta".
	La temperature degli ali-amenti è troppo alta.	Prima di introdurre gli ali-amenti, lasciarli raffreddare a temperature ambiente.
	Sono stati introdotti molti alimenti contemporanea-mente.	Introdurre gli alimenti un poco alla volta.
	Lo spessore dello strato di brina supera i 4 - 5 mm.	Sbrinare l'apparecchiatura.
	Il coperchio viene aperto frequentemente.	Aprire la porta solo se ne-cessario.
	La funzione Super Freeze è attiva.	Vedere la sezione "Funzio-ne Super Freeze".
	L'aria fredda non circola correttamente all'interno dell'apparecchio.	Adottare le misure necessarie per garantire una cor-retta circolazione dell'aria fredda. Fare riferimento al capitolo "Consigli e sugge-rienti utili".

Se il consiglio non da risultati, contattare il Centro di Assistenza Autorizzato più vicino.

8.2 Sostituzione della lampadina

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata.

Solo al Centro di Assistenza è permesso sostituire l'impianto d'illuminazione.

Contattare un Centro Assistenza autorizzato.

8.3 Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Fare riferimento al capitolo "Installazione".
3. Se necessario, sostituire le guarnizioni difettose. Contattare il Centro Assistenza Autorizzato.

9. RUMORI

10. DATI TECHNICI

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno dell'apparecchiatura e sull'etichetta dei valori energetici.

Il codice QR sull'etichetta energetica fornita con l'apparecchio fornisce un link web alle informazioni correlate al funzionamento di但这a apparecchiatura nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale

d'uso e a tutti gli altri documenti forniti con quello apparecchio.

possibile trovare le stesse informazioni.
anche in EPREL utilizzando il link https://
eprel.ec.europa.eu e il nome del modello
e il numero di prodotto che si trovano
sulla targhetta dell'apparecchio.

Per informazioni dettagliate sull'etichetta energetica, vedere il site www.theenergy/abel.eu.

11. INFORMAZIONI PER GLI ISTITUTI DI PROVA

L'installazione e la preparazione dell'apparecchiatura per qualsiasi verifica di EcoDesign devono essere conformi a EN 62552. I requisiti di ventilazione, le dimensioni dell'incavo e le distance minime dalla parte posteriore devono

essere conformi a quanto indicate nel presente manuale d'uso al capitolo 3. Si prega di contattare il produttore per qualsiasi alla informazione, compresi i piani di carico.

12. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli appositi contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il symbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di ricerclaggio più vicino o contattare il comune di residenza.

CONTENIDO
