EP6A6CB20, EP6A6PB20, IQ500 EP6A6CB20 - Piano cottura SIEMENS - Manuale utente e istruzioni gratuiti

MANUALE UTENTE EP6A6CB20, EP6A6PB20, IQ500 EP6A6CB20 SIEMENS

% Bruciatore a fiamma alta fino a 3 kW

& Mini bruciatore per wok fino a 3,5 kW

# Bruciatore piccolo fino a 1 kW

' Bruciatore per wok fino a 4 kW

$ Bruciatore standard fino a 1,75 kW

Ä Bruciatori a gas . . . . . . . . . . . . . . . . . . . . . . . . . 27 Attivazione manuale . . . Accensione automatica Sistema di sicurezza . . Spegnere un bruciatore Avvertenze . . . . . . . . . .

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.siemens-home.bsh-group.com e l'eShop www.siemens-home.bsh-group.com/eshops

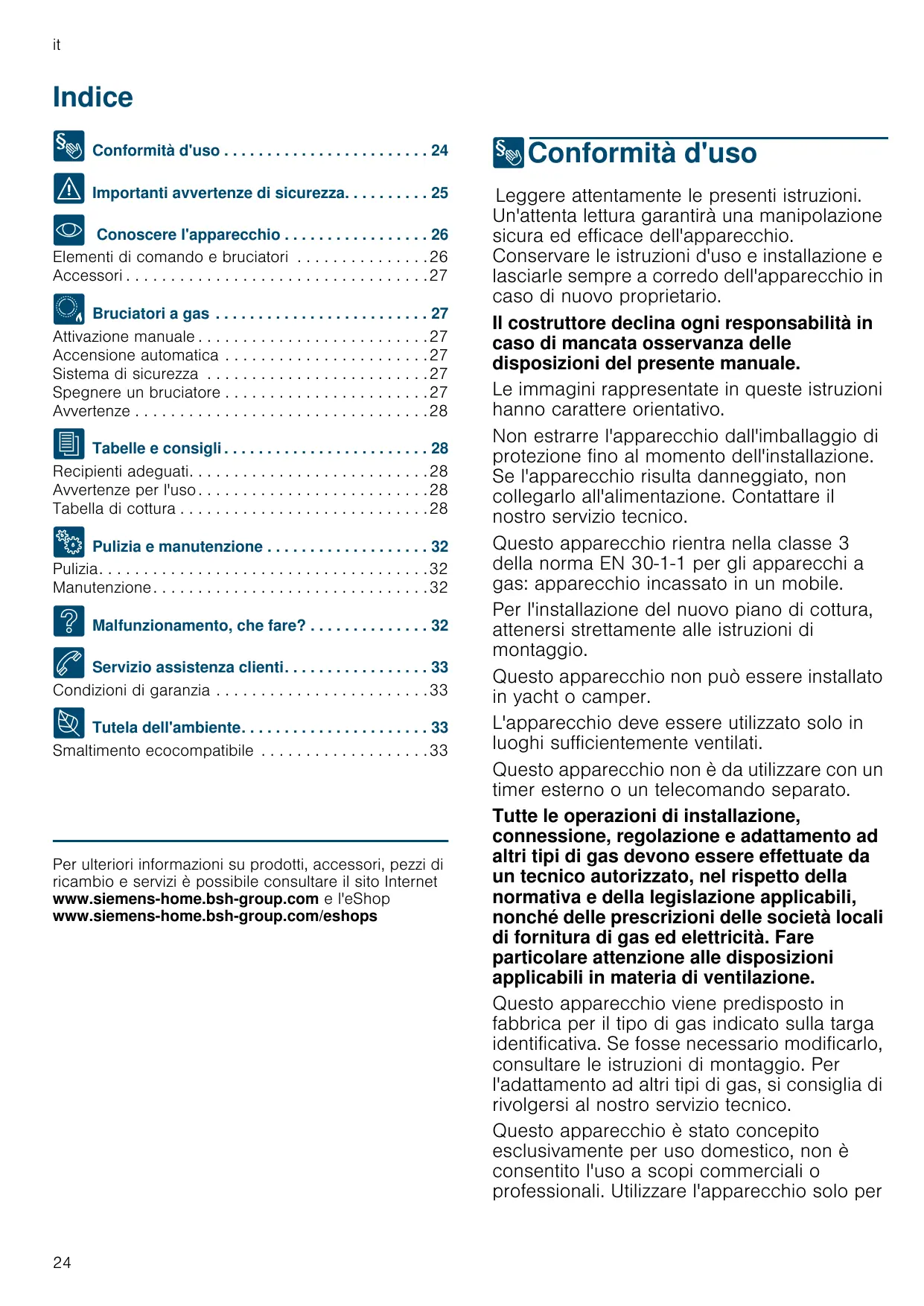

8Conformità d'uso Leggere attentamente le presenti istruzioni. Un'attenta lettura garantirà una manipolazione sicura ed efficace dell'apparecchio. Conservare le istruzioni d'uso e installazione e lasciarle sempre a corredo dell'apparecchio in caso di nuovo proprietario. Il costruttore declina ogni responsabilità in caso di mancata osservanza delle disposizioni del presente manuale. Le immagini rappresentate in queste istruzioni hanno carattere orientativo. Non estrarre l'apparecchio dall'imballaggio di protezione fino al momento dell'installazione. Se l'apparecchio risulta danneggiato, non collegarlo all'alimentazione. Contattare il nostro servizio tecnico. Questo apparecchio rientra nella classe 3 della norma EN 30-1-1 per gli apparecchi a gas: apparecchio incassato in un mobile. Per l'installazione del nuovo piano di cottura, attenersi strettamente alle istruzioni di montaggio. Questo apparecchio non può essere installato in yacht o camper. L'apparecchio deve essere utilizzato solo in luoghi sufficientemente ventilati. Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato. Tutte le operazioni di installazione, connessione, regolazione e adattamento ad altri tipi di gas devono essere effettuate da un tecnico autorizzato, nel rispetto della normativa e della legislazione applicabili, nonché delle prescrizioni delle società locali di fornitura di gas ed elettricità. Fare particolare attenzione alle disposizioni applicabili in materia di ventilazione. Questo apparecchio viene predisposto in fabbrica per il tipo di gas indicato sulla targa identificativa. Se fosse necessario modificarlo, consultare le istruzioni di montaggio. Per l'adattamento ad altri tipi di gas, si consiglia di rivolgersi al nostro servizio tecnico. Questo apparecchio è stato concepito esclusivamente per uso domestico, non è consentito l'uso a scopi commerciali o professionali. Utilizzare l'apparecchio solo per Conf or mi t à d' uso

Importanti avvertenze di sicurezza

cucinare e non quale fonte di riscaldamento. La garanzia ha validità solo se viene rispettato l'utilizzo per il quale è stato concepito. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Non utilizzare coperchi o barriere di sicurezza per bambini non consigliate dal produttore del piano di cottura. Possono provocare degli incidenti, ad es. dovuti al surriscaldamento, all'accensione o al distacco di frammenti di materiale. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio da soli a meno che non abbiano un'età superiore agli 15 anni e che siano assistiti da parte di un adulto. Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni.

(Importanti avvertenze di sicurezza :Avviso – Pericolo di deflagrazione! L'accumulo di gas incombusto in un locale chiuso comporta pericolo di deflagrazione. Non esporre l'apparecchio a correnti d'aria. I bruciatori potrebbero spegnersi. Leggere attentamente le istruzioni e le avvertenze relative al funzionamento dei bruciatori a gas.

I mpor t ant i av er t enze di si cur ez a

: Avviso – Pericolo di intossicazione!

L'uso di un apparecchio di cottura a gas genera calore, umidità e prodotti di combustione nel locale in cui è installato. Ventilare bene la cucina, specialmente quando il piano di cottura è in funzione: mantenere libere le aperture di ventilazione naturale oppure installare un dispositivo di ventilazione meccanica (cappa aspirante). L'uso intenso e prolungato dell'apparecchio può richiedere una ventilazione complementare o più efficace: aprire una finestra o incrementare la potenza della ventilazione meccanica.

: Avviso – Pericolo di ustioni!

Le zone di cottura e le superfici vicine si surriscaldano molto. Non toccare mai le superfici ad alta temperatura. Tenere lontano i bambini al di sotto degli 8 anni. Pericolo scottature! ■ Se la di bombola del gas liquido non si trova in posizione verticale, il propano/butano liquido può penetrare nell'apparecchio. Potrebbero generarsi violente fiammate dai bruciatori. I componenti potrebbero venire danneggiati e col tempo non essere più a tenuta, provocando la fuoriuscita incontrollata di gas. In entrambi i casi sussiste il pericolo di ustioni. Utilizzare le bombole del gas liquido sempre in posizione verticale. ■

: Avviso – Pericolo di incendio!

Il processo di cottura deve essere sorvegliato. Un processo di cottura breve va sorvegliato continuamente. Pericolo di incendio! ■ Le zone di cottura si surriscaldano molto. Non collocare oggetti infiammabili sul piano di cottura. Non conservare alcun oggetto sul piano di cottura. Pericolo di incendio! e non utilizzare, sotto ■ Non conservare questo elettrodomestico e nelle sue vicinanze, prodotti chimici corrosivi, vapori, materiali infiammabili o prodotti non alimentari. ■

Conoscere l'apparecchio

Pericolo Grassi di oincendio! olio surriscaldati possono infiammarsi facilmente. Non allontanarsi dall'apparecchio durante il riscaldamento di grassi od olio. In caso di incendio, non tentare di spegnere le fiamme con l'acqua. Coprire il recipiente per soffocare il fuoco e scollegare la zona di cottura. ■

: Avviso – Pericolo di lesioni!

Rotture, incrinature o crepe nella piastra in vetro sono pericolose. Spegnere immediatamente tutti i bruciatori e ogni elemento riscaldante elettrico. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Chiudere l'alimentazione del gas. Non toccare la superficie dell'apparecchio. Non mettere mai in funzione un apparecchio difettoso. Rivolgersi al servizio di assistenza clienti. Pericolo di lesioni! ■ Gli sbalzi termici possono provocare la rottura del vetro. Durante l'uso del piano di cottura, evitare le correnti d'aria e non versare liquidi freddi. Pericolo di lesioni! ■ I recipienti danneggiati, di dimensioni inadeguate, che eccedano i bordi del piano di cottura o siano mal posizionati possono causare lesioni gravi. Seguire le avvertenze e i consigli relativi ai recipienti da cucina. Pericolo di lesioni!di riparazione effettuati in ■ Gli interventi modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi elettrici e condutture del gas danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito del servizio di assistenza tecnica. Se l'apparecchio è guasto, togliere la spina o disattivare il fusibile nella scatola dei fusibili, chiudere l'alimentazione del gas. Rivolgersi al servizio di assistenza clienti. Pericolo di lesioni! ■ Se una manopola non può essere ruotata oppure è allentata, non deve più essere utilizzata. Rivolgersi repentinamente al servizio di assistenza clienti in modo che la manopola venga riparata o sostituita. ■

* Conoscere l'apparecchio Nella panoramica dei modelli è possibile trovare il proprio apparecchio con le relative potenze dei bruciatori. ~ Pagina 2 Conoscer e l ' ap ar ec hi o

Elementi di comando e bruciatori Su ciascuna manopola di comando è contrassegnato il corrispondente bruciatore. Con le manopole di comando è possibile impostare, in corrispondenza delle diverse posizioni, la potenza di volta in volta necessaria tra i valori massimi e minimi. Non cercare mai di passare dalla posizione 0 direttamente alla posizione 1 o dalla posizione 1 alla posizione 0.

Indicatori Bruciatore comandato dalla manopola di comando ¼

Bruciatore disattivato

Livello di potenza massimo e accensione elettrica Livello di potenza minimo

Per un corretto funzionamento dell'apparecchio, è indispensabile verificare che le griglie e tutti gli elementi dei bruciatori siano collocati correttamente. Non scambiare i coperchi dei bruciatori. Rimuovere sempre attentamente le griglie. Lo spostamento di una griglia può comportare lo spostamento delle griglie adiacenti.

: Avviso – Pericolo di scariche elettriche!

Non utilizzare dispositivi di pulizia a vapore per pulire l'apparecchio. Pericolo di scossa elettrica! ■ Rotture, incrinature o crepe nella piastra in vetro possono causare scariche elettriche. Disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. ■

Elementi 1 Candela di accensione 2 Termocoppia 3 Coppetta bruciatore 4 Coperchio bruciatore

Accessori Secondo il modello, il piano di cottura può includere i seguenti accessori. Questi accessori possono essere acquistati anche presso il Servizio Tecnico. Griglia supplementare wok Adatta esclusivamente per l'impiego su bruciatori per wok. Utilizzare stoviglie con fondo concavo. Per prolungare la durata utile dell'apparecchio, si consiglia di utilizzare la griglia supplementare per wok. Griglia supplementare per moka Adatta esclusivamente per l'impiego sul bruciatore più piccolo. Utilizzare la stoviglia con un diametro inferiore a 12 cm.

Simmer Cap Coperchio del bruciatore che serve esclusivamente per la cottura a potenza minima. La simmer cap deve essere collocata sul coperchio del bruciatore piccolo.

Codice HZ298108 Griglia supplementare bruciatore per wok) HZ298107 Griglia supplementare HZ298110 Griglia supplementare smaltato HZ298114 Griglia supplementare HZ211310 Simmer cap

Il costruttore declina ogni responsabilità se non si utilizzano o si utilizzano in modo non corretto questi accessori.

ÄBruciatori a gas Br uci at or i a gas

1. Premere la manopola di comando del bruciatore

selezionato e ruotarla verso sinistra fino al livello di potenza massimo. 2. Avvicinare un accenditore o una fiamma (accendino, fiammifero, ecc.) al bruciatore.

Accensione automatica Se il piano di cottura dispone di un'accensione automatica (candelette di accensione): 1. Premere la manopola di comando del bruciatore

selezionato e ruotarla verso sinistra fino al livello di potenza massimo. Mentre si tiene premuta la manopola di comando vengono prodotte scintille su tutti i bruciatori. Il bruciatore si accende. 2. Rilasciare la manopola di comando. 3. Ruotare la manopola di comando nella posizione desiderata. Se l'accensione non avviene, disattivare il bruciatore e ripetere i passaggi descritti in precedenza. Questa volta tenere premuta la manopola di comando più a lungo (fino a 10 secondi).

: Avviso – Pericolo di esplosione!

Se il bruciatore non si accende dopo 15 secondi, chiudere la manopola di comando e aprire la porta o la finestra del locale. Attendere almeno un minuto prima di riaccendere il bruciatore. Avvertenza: Accertarsi che la pulizia sia massima. Se le candelette di accensione sono otturate, è possibile che l'accensione fallisca. Pulire regolarmente le candelette di accensione con una piccola spugna non metallica. Evitare urti violenti sulle candelette di accensione.

Sistema di sicurezza Il piano di cottura dispone di un sistema di sicurezza (termocoppia) che impedisce il passaggio del gas in caso di spegnimento accidentale dei bruciatori. Per garantire che questo dispositivo sia attivo: 1. Accendere il bruciatore come di consueto. 2. Dopo l'accensione della fiamma, non rilasciare la manopola e mantenerla saldamente premuta per 4 secondi.

Spegnere un bruciatore Ruotare la manopola corrispondente verso destra, portandola in posizione 0. Qualche secondo dopo lo spegnimento del bruciatore, viene emesso un suono (colpo secco). Non si tratta di un'anomalia, significa solo che la sicurezza si è disattivata.

Tabelle e consigli Collocare il recipiente al centro del bruciatore. In caso contrario, potrebbe rovesciarsi. Non collocare i recipienti grandi sui bruciatori vicini alle manopole. Queste possono subire danni a causa dell'eccessiva temperatura. Collocare i recipienti sopra le griglie, mai direttamente sul bruciatore. Prima di utilizzarli, verificare che griglie e coperchi dei bruciatori siano ben collocati. Manipolare con cautela i recipienti sul piano di cottura. Fare attenzione a non urtare il piano di cottura e non appoggiarvi pesi eccessivi. Non usare due bruciatori o fonti di calore per un solo recipiente. Evitare di usare piastre, casseruole di terracotta, ecc. per periodi prolungati alla massima potenza.

Avvertenze Durante il funzionamento, è normale che il bruciatore emetta un lieve sibilo. È normale che l'apparecchio nuovo, quando utilizzato le prime volte, sprigioni degli odori. Questo fenomeno non è indice di rischi o di anomalie di funzionamento ed è destinato a scomparire. Una fiamma di color arancione è normale. Questo colore si deve alla presenza di polvere nell'ambiente, a liquidi versati, ecc. In caso di spegnimento accidentale delle fiamme del bruciatore, chiudere la manopola del bruciatore e non cercare di riaccenderlo per almeno 1 minuto.

JTabelle e consigli Tabel e e consi gl i

Recipienti adeguati Bruciatore

Diametro minimo Diametro massimo del fondo della del fondo della stostoviglia viglia

Bruciatore per wok Bruciatore a fiamma alta Bruciatore standard Bruciatore piccolo

22 cm 20 cm 14 cm 12 cm

30 cm 26 cm 22 cm 16 cm

La stoviglia non deve sporgere al di fuori del bordo del piano di cottura.

Avvertenze per l'uso I seguenti consigli consentono di risparmiare energia e di non danneggiare i recipienti: Utilizzare recipienti di dimensioni adeguate a ogni bruciatore. Non usare recipienti piccoli su bruciatori grandi. La fiamma non deve toccare le pareti laterali del recipiente. Evitare recipienti deformati che non risultino perfettamente stabili sul piano di cottura. I recipienti potrebbero capovolgersi. Utilizzare solo recipienti con base piatta e spessa. Non cucinare senza coperchio o con il coperchio spostato. Parte dell'energia si disperderebbe.

Tabella di cottura La seguente tabella contiene i livelli di cottura ottimali e i tempi di cottura per le diverse pietanze. Le indicazioni mostrano i valori di riferimento per quattro porzioni. I tempi di cottura e i livelli di cottura dipendono dal tipo, dal peso e dalla qualità delle pietanze, dal tipo di gas impiegato e dal materiale degli utensili per cottura. Per la preparazione di queste pietanze, sono state impiegate per lo più stoviglie in acciaio inox. Utilizzare sempre la stoviglia della dimensione corrispondente e collocarla al centro del bruciatore. Le informazioni relative al diametro della stoviglia si trovano in ~ "Recipienti adeguati" Informazioni sulla tabella La preparazione di ciascuna pietanza è composta da una o due fasi. Ciascuna fase contiene informazioni relative a:

˜ Metodo di cottura § Livello di cottura v Durata in minuti

Tabelle e consigli Metodi di cottura indicati nella tabella Portare a cottura Proseguimento della cottura Creare la pressione nella pentola a pressione Mantenere la pressione nella pentola a pressione Rosolatura a fuoco vivace Rosolatura a fuoco lento Fondere, sciogliere * Senza coperchio ** Mescolare costantemente

Avvertenza: I simboli non compaiono sull'apparecchio. Fungono da suggerimento per i diversi metodi di cottura. Compaiono indicazioni per la preparazione di pietanze sui diversi bruciatori. L'opzione consigliata riguarda il primo bruciatore menzionato. Nella panoramica modelli vengono descritti tutti i bruciatori del piano di cottura.~ Pagina 2 Esempio: Pietanza Bruciatore

Tempo Fase 1 totale in ˜ § v min.

Minestre, vellutate Zuppa di pesce Bruciatore a 12-17 fiamma alta Bruciatore stan- 17-22 dard Bruciatore per 10-15 wok

Questo esempio mostra la preparazione di una zuppa di pesce con il bruciatore a fiamma alta, bruciatore standard e il bruciatore per wok. Con il bruciatore a fiamma alta (opzione consigliata), il tempo di cottura totale è compreso tra 12 e 17 minuti. ■ Fase 1: portare a cottura. Impostare il livello di cottura 8 per 7-9 minuti. ■ Fase 2: proseguimento della cottura. Commutare al livello di cottura 1 per 5-8 minuti. Le indicazioni valgono anche per gli altri bruciatori proposti. Pietanza Bruciatore

Tempo totale in min.

Minestre, vellutate Zuppa di pesce B. a fiamma alta 12-17 B. standard

Vellutata di zucca, zuppa Borsch B. a fiamma alta 30-35 › B. standard

Pasta e riso Spaghetti B. a fiamma alta

Riso B. a fiamma alta

Verdure e legumi Patate bollite (purea, insalata di patate) B. a fiamma alta 23-28 £ 9 B. standard

Hummus (purea di ceci) B. a fiamma alta 50-55 Mini bruciatore wok Bruciatore wok

Lenticchie di montagna B. a fiamma alta 40-45 B. standard

Mini bruciatore wok Bruciatore wok

Verdure fresche saltate ** Bruciatore wok 6-8 Mini bruciatore wok B. a fiamma alta

Pietanza Bruciatore Patate fritte Bruciatore wok

Mini bruciatore wok Tortilla spagnola B. a fiamma alta

Bruciatore piccolo 10-15 Pesce Nasello impanato B. a fiamma alta Mini bruciatore wok Bruciatore wok

Mini bruciatore wok Bruciatore wok

Filetto di manzo alla Stroganoff Mini bruciatore 5-10 š* 9 wok B. a fiamma alta 8-13 š* 9

Salsicce (12 pezzi) B. a fiamma alta 5-10 B. standard

Cibi pronti Crocchette surgelate (16 pezzi) Bastoncini di pesce surgelati (12 pezzi) Mini bruciatore 4-8 š 9 wok B. a fiamma alta 6-10 š 8 Bruciatore wok

š* 7 6-8 š* 7 9-11 š* 5 6-8

Cotoletta di pollo (8 filetti di petto di pollo) B. a fiamma alta 7-12 š* 9 2-4

Salsa con formaggio erborinato** Bruciatore piccolo 4-6 Ÿ* B. standard

Mini bruciatore wok Bruciatore wok

š 9 10-12 ™ 4 5-8 š 8 7-9 ™ 3 6-9 š 6 11-13 ™ 4 4-7 š* 8 3-5 š* 9 2-4 š* 9 2-4

Salmone al forno B. a fiamma alta

Frutti di mare B. a fiamma alta

Salse Besciamella** Bruciatore piccolo 10-15

š* 7 15-20 š* 9 15-20 š* 8 15-20

Mini bruciatore wok Bruciatore wok

Tabelle e consigli Pietanza Bruciatore

Tem- Fase 1 Fase 2 po to- ˜ § v ˜ § v tale in min. Hamburger di carne di manzo (4 pezzi, spessore 1 cm, 110 g) B. a fiamma alta 4-9 š* 9 1-3 š* 7 3-6 Mini bruciatore wok Bruciatore wok

Pizza (20 cm di diametro) Bruciatore wok 4-8 Mini bruciatore wok B. a fiamma alta Dessert Riso al latte** B. standard

Bruciatore piccolo 40-45 Bruciatore wok

Cioccolato al latte Bruciatore piccolo 10-14 B. standard Crêpes (4 pezzi) Mini bruciatore wok B. a fiamma alta Bruciatore wok

Budino di pane (a bagnomaria) B. a fiamma alta 25-30 £ Bruciatore wok

Mini bruciatore 22-27 wok Budino spagnolo** B. a fiamma alta 3-8 B. standard

Consigli di cottura ■ Per la preparazione di vellutate e legumi utilizzare la pentola a pressione. Il tempo di cottura viene sensibilmente ridotto. Se si utilizza una pentola a pressione, seguire le istruzioni del produttore. Aggiungere tutti gli ingredienti già all'inizio. ■ Durante la cottura di patate e riso mettere sempre un coperchio. Il tempo di cottura viene sensibilmente ridotto. L'acqua deve bollire, prima di buttare la pasta, il riso o le patate. Adattare infine il livello di cottura per proseguire la cottura. ■ Per le pietanze da cuocere in padella, riscaldare prima l'olio. Qualora sia già iniziata la cottura, mantenere la temperatura costante, in caso di necessità è invece possibile adattare il livello di cottura. Per la preparazione di più pietanze attendere finché la temperatura non viene di nuovo raggiunta. Girare costantemente le pietanze. ■ Se si preparano zuppe, vellutate, lenticchie o ceci, aggiungere tutti gli ingredienti contemporaneamente.

Pulizia e manutenzione

2Pulizia e manutenzione Pul i zi a e manut enzi one

Una volta raffreddato l'apparecchio, pulirlo con acqua e sapone, utilizzando una spugna. Dopo ogni uso, pulire la superficie dei rispettivi elementi del bruciatore quando si è raffreddato. Se si lasciano residui (alimenti ricotti, gocce di grasso, ecc.), per piccoli che siano, si incrosteranno sulla superficie e saranno più difficili da eliminare. Per avere la giusta fiamma, è necessario che i fori e le fessure siano puliti. Il movimento di qualche recipiente potrebbe lasciare residui metallici sulle griglie. Pulire i bruciatori e le griglie con acqua e sapone e strofinare con una spazzola non metallica. Se le griglie sono dotate di piedini di gomma, fare attenzione durante le operazioni di pulizia. I piedini possono staccarsi e la griglia può rigare il piano di cottura. Asciugare sempre e perfettamente i bruciatori e le griglie. La presenza di gocce d'acqua o di zone umide all'inizio della cottura può deteriorare lo smalto. Dopo aver pulito e asciugato i bruciatori, assicurarsi che i coperchi siano ben collocati sul diffusore.

Attenzione! ■ Per la pulizia dell'apparecchio non rimuovere gli elementi di comando. Il sopravvenire di umidità potrebbe danneggiare l'apparecchio. ■ Non utilizzare apparecchi di pulizia a vapore. Il piano di cottura potrebbe danneggiarsi. ■ Non utilizzare mai prodotti abrasivi, pagliette di acciaio, oggetti taglienti, coltelli, ecc. per staccare residui di cibo induriti dal piano di cottura. ■ Non utilizzare coltelli, raschietti o simili per pulire le giunzioni tra la lastra di vetro e gli elementi decorativi dei bruciatori, i profili metallici o i pannelli di vetro e alluminio, se presenti.

Manutenzione Pulire immediatamente i liquidi che fuoriescono. In tal modo, si evita che i residui di cibo restino attaccati al piano di cottura e si risparmiano sforzi inutili. Non trascinare i recipienti sul vetro, per evitare di graffiarlo. Analogamente, fare in modo che non cadano oggetti duri o appuntiti sul vetro. Non colpire il piano di cottura su nessuno dei suoi spigoli. I granelli di terra (provenienti, ad esempio, dalla pulizia di ortaggi e verdure) graffiano la superficie del vetro. Le eventuali fuoriuscite di zucchero fuso o di alimenti ad elevato contenuto di zucchero devono essere immediatamente eliminate dalla zona di cottura con l'ausilio del raschietto per vetro.

3Malfunzionamento, che fare? In alcuni casi è possibile eliminare facilmente le anomalie eventualmente insorte. Prima di rivolgersi al servizio di assistenza tecnica, prestare attenzione alle seguenti avvertenze: Mal f unzi onament o, che f ar e?

Anomalia Guasto elettrico generale.

L'accensione automatica non funziona.

La fiamma del bruciatore non è uniforme. Il flusso di gas sembra anomalo o il gas non fuoriesce.

Possibile causa Fusibile difettoso.

Soluzione Controllare il fusibile nella scatola generale dei fusibili e, all'occorrenza, sostituirlo. È possibile che sia saltato l'interruttore automatico o un Nel quadro elettrico generale, controllare se è saltato differenziale. l'interruttore automatico o un differenziale. È possibile che vi siano residui di cibo o di prodotti di puli- Lo spazio tra la candela e il bruciatore deve essere pulito. zia fra le candele e i bruciatori. I bruciatori sono bagnati. Asciugare con cura i coperchi dei bruciatori. I coperchi dei bruciatori sono collocati in modo non cor- Verificare che i coperchi dei bruciatori siano ben collocati. retto. L'apparecchio non è collegato a terra, non è collegato Contattare l'installatore elettrico. correttamente o la presa di terra è difettosa. Gli elementi del bruciatore non sono posizionati in modo Sistemare i pezzi in maniera corretta sul bruciatore corricorretto. spondente. Le fessure del bruciatore sono sporche. Pulire le fessure del bruciatore. Il passaggio del gas è chiuso da chiavi intermedie. Aprire le eventuali chiavi intermedie. Se il gas proviene da una bombola, verificare che non sia Cambiare la bombola. vuota.

Servizio assistenza clienti Anomalia Nella cucina c'è odore di gas.

Il bruciatore si spegne immediatamente quando si rilascia la manopola.

Possibile causa Qualche rubinetto è aperto. Il raccordo di collegamento della bombola non è serrato correttamente. Possibile perdita di gas.

La manopola non è stata premuta per il tempo sufficiente. Le fessure del bruciatore sono sporche.

Soluzione Chiudere i rubinetti. Verificare che il raccordo sia in perfette condizioni. Chiudere il rubinetto generale del gas, aerare il locale e contattare immediatamente un tecnico autorizzato per la revisione e la certificazione dell'impianto. Prima dell'uso controllare che non ci siano perdite di gas nell'impianto o nell'apparecchio. Una volta acceso il bruciatore, tenere premuta la manopola qualche secondo in più. Pulire le fessure del bruciatore.

4Servizio assistenza clienti

7Tutela dell'ambiente

In caso di richiesta di intervento del nostro Servizio Tecnico, fornire il codice del prodotto (E-Nr.) e il codice di fabbricazione (FD) dell'apparecchio. Queste informazioni sono riportate sulla targa identificativa, situata nella parte inferiore del piano di cottura, e sull'etichetta del manuale d'uso. Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Se sulla targhetta d’identificazione dell'apparecchio si trova il simbolo ), prestare attenzione alle seguenti avvertenze.

Ser vi zi o as i st enza cl i ent i

Tut el a del ' ambi ent e

Smaltimento ecocompatibile Si prega di smaltire le confezioni nel rispetto dell'ambiente. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

Ordine di riparazione e consulenza in caso di guasti I 800-018346 Linea verde CH 0848 840 040 Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vostro apparecchio.

Condizioni di garanzia Se, contrariamente alle nostre aspettative, l'apparecchio presentasse qualche difetto o non rispondesse alle esigenze di qualità previste, le chiediamo di comunicarcelo al più presto. Perché la garanzia sia valida, l'apparecchio non deve essere manomesso o usato impropriamente. Le condizioni di garanzia applicabili sono quelle stabilite dalla rappresentanza della nostra azienda nel paese in cui è stato effettuato l'acquisto. Informazioni dettagliate sono disponibili presso i punti vendita. Per usufruire della garanzia, è necessario presentare lo scontrino fiscale. L'azienda si riserva il diritto di apportare modifiche.

L'imballaggio dell'apparecchio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quindi, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendo conto anche dei seguenti consigli: ■ ■

smaltire gli elementi dell'imballaggio nei corrispondenti contenitori di riciclaggio, prima di consegnare il vecchio apparecchio alla piattaforma di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio, non buttare l'olio usato nel lavandino. Conservarlo in un recipiente chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non trattandosi della migliore soluzione, si evita in questo modo la contaminazione dell'acqua).
