TIAA12V1 - Frigorifero combinato INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero combinato (frigorifero + congelatore)
Marca	Indesit
Modello	TIAA12V1
Dimensioni (A x L x P)	Circa 180 x 60 x 65 cm (stima)
Peso netto	Circa 65 kg (stima)
Alimentazione elettrica	220-240 V ~ 50 Hz, 150 W max
Classe climatica	SN-ST (temperatura ambiente da 10°C a 38°C)
Capacità di congelamento	4 kg/24h
Sistema di raffreddamento	Statico con Pure Wind (circolazione d'aria)
Sbrinamento frigorifero	Automatico
Sbrinamento congelatore	Manuale (sbrinare quando brina >5 mm)
Reversibilità delle porte	Sì, possibilità di invertire il senso di apertura
Illuminazione interna	Lampadina 15 W o 25 W (sostituibile)
Materiali	Igienici, non trasmettono odori
Pulizia e manutenzione	Acqua tiepida + bicarbonato o sapone neutro; evitare solventi e abrasivi
Sicurezza	Conforme alle direttive 73/23/CEE, 89/336/CEE, 2002/96/CE
Pezzi di ricambio	Utilizzare esclusivamente pezzi originali
Riparabilità	Rivolgersi a un tecnico autorizzato
Garanzia	Consultare il servizio post-vendita

Domande frequenti - TIAA12V1 INDESIT

Come regolare la temperatura del frigorifero?

Utilizzare il pulsante REGOZIONE DELLA TEMPERATURA situato all'interno. Le posizioni vanno da 1 (meno freddo) a 5 (più freddo). Si consiglia una posizione intermedia.

Come invertire il senso di apertura delle porte?

Consultare la sezione Reversibilità delle porte del manuale. Sarà necessario smontare e rimontare le cerniere secondo le istruzioni.

Perché c'è brina o goccioline sulla parete posteriore?

È normale: la parete posteriore è la parte raffreddante. Brina o goccioline appaiono secondo il ciclo del compressore. Non preoccupatevi.

Come sbrinare il congelatore?

Quando lo strato di brina supera 5 mm, posizionare il pulsante della temperatura su fermo, togliere gli alimenti, lasciare la porta aperta fino a completo scioglimento. Utilizzare recipienti di acqua tiepida per accelerare. Pulire e asciugare prima di riaccendere.

Cosa fare se l'illuminazione interna non si accende?

Verificare che la spina sia ben inserita. Se è così, la lampadina potrebbe essere difettosa. Scollegare l'apparecchio, rimuovere il coperchio di protezione (vedere figura) e sostituire la lampadina con una della stessa potenza (15 W o 25 W).

Come pulire l'apparecchio?

Utilizzare una spugna imbevuta di acqua tiepida addizionata di bicarbonato di sodio o sapone neutro. Non utilizzare mai solventi, prodotti abrasivi, candeggina o ammoniaca. Risciacquare e asciugare accuratamente.

L'apparecchio fa rumore, è normale?

Sì, il gas refrigerante produce un leggero rumore anche quando il compressore è spento. Assicurarsi che l'apparecchio sia ben livellato e non sia a contatto con mobili vibranti.

Qual è la quantità massima di alimenti che posso congelare in 24h?

La capacità di congelamento è di 4 kg per 24 ore. Non superare questa quantità per garantire un buon congelamento.

Come evitare i cattivi odori?

Imballare e coprire bene tutti gli alimenti. Pulire regolarmente l'interno con bicarbonato. Se si lascia l'apparecchio spento a lungo, pulirlo e lasciare le porte aperte.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta del congelatore. Gli alimenti surgelati rimarranno congelati per circa 9 a 14 ore. Se l'interruzione dura più a lungo, consumare rapidamente gli alimenti deperibili.

MANUALE UTENTE TIAA12V1 INDESIT

Istruzioni per l'uso FRIGORIFERO 2 PORTE

Sommario

Istruzioni per l'uso, 1

Assistenza, 4

Descrizione dell'apparecchio, 8

Reversibilità aperture porte, 14

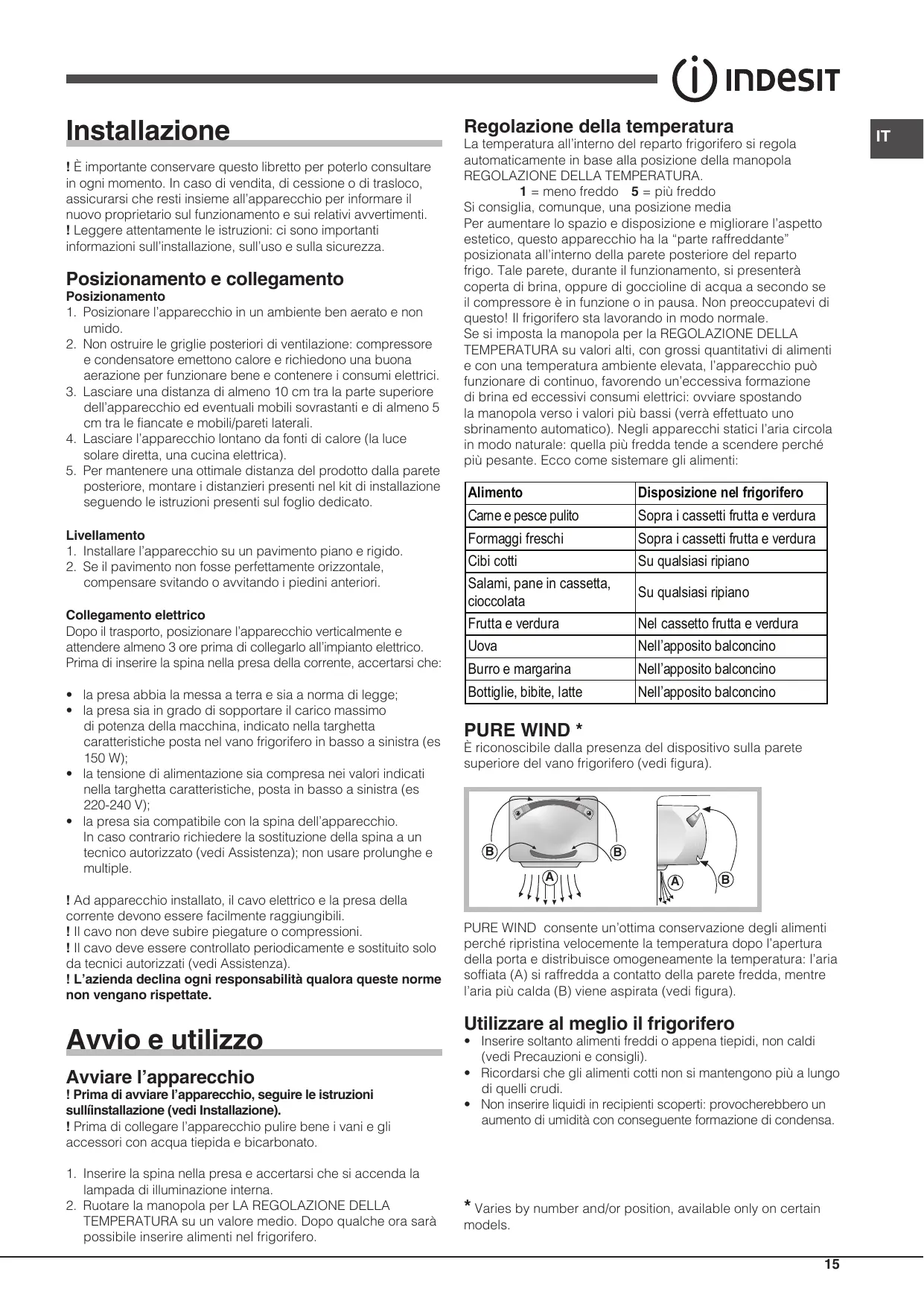

Installazione, 15

Avvio e utilizzo, 15

Manutenzione e cura, 16

Precauzioni e consigli, 17

Anomalie e rimedi, 18

English

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione, basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (IVA inclusa) dal lun. al ven. dalle 08:00 alle 18:30, il sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (IVA inclusa) dal lun. al ven. dalle 18:30 alle 08:00, il sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

Descrizione dell'apparecchio

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli, per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione. 2 Cassetto FRUTTA e VERDURA. 3 RIPIANO. 4 Manopola REGOLAZIONE DELLA TEMPERATURA. 5 PURE WIND. 6 Vano CONGELAMENTO e CONSERVAZIONE. 7 Balconcino estraibile PORTAOGGETTI. 8 Balconcino BOTTIGLIE.

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.
• Varia in base al numero e/o alla posizione, disponibile solo su alcuni modelli.

Reversibilità aperture porte

Porte reversibili

È importante conservare questo libretto per poterlo consultare in futuro. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Tenere l'apparecchio lontano da fonti di calore (luce solare diretta, cucina elettrica).
5. Per mantenere una distanza ottimale del prodotto dalla parete posteriore, montare i distanziatori presenti nel kit di installazione seguendo le istruzioni sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa di corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es. 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es. 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere disponibili e raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzo

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'installazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola REGOLAZIONE DELLA TEMPERATURA.

1 = meno freddo 5 = più freddo

Si consiglia, comunque, una posizione media. Per aumentare lo spazio a disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a seconda se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola per la REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo, favorendo un'eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici l'aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

Alimento	Disposizione nel frigorifero
Came e pesce pulito	Sopra i cassetti frutta e verdura
Formaggi freschi	Sopra i cassetti frutta e verdura
Cibi cotti	Su qualsiasi ripiano
Salami, pane in cassetta, cioccolata	Su qualsiasi ripiano
Frutta e verdura	Nel cassetto frutta e verdura
Uova	Nell’apposto balconcino
Burro e margarina	Nell’apposto balconcino
Bottiglie, bibite, latte	Nell’apposto balconcino

PURE WIND*

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

PURE WIND consente un'ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l'apertura della porta e distribuisce omogeneamente la temperatura: l'aria soffiata (A) si raffredda a contatto della parete fredda, cioè l'aria più calda (B) viene aspirata (vedi figura).

Utilizzare al meglio il frigorifero

• Inserire solo alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contenitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali e posteriore) dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento. Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

Durante il congelamento evitare di aprire la porta.

In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 ore finché la temperatura si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 ore prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.
3. Varia in base al numero e/o alla posizione, disponibile solo su alcuni modelli.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare il contatto elettrico.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Sbrinare l'apparecchio

Attenersi alle istruzioni sottostanti.

Non accelerare il processo di sbrinamento con dispositivi o utensili elettrici o meccanici diversi dal raschietto in dotazione (presente solo in alcuni modelli), si potrebbe danneggiare il circuito refrigerante.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l'acqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'acqua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per la regolazione della temperatura nella posizione
2. Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
3. Lasciare aperta la porta finché la brina non si sia sciolta completamente; per facilitare l'operazione, sistemare nel vano congelatore contenitori con acqua tiepida.
4. Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.
5. Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15W o 25W).

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
• 2002/96/CE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa di corrente tirando il cavo, ma afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare il contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e

conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio. Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

La lampada di illuminazione interna non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

Il frigorifero e il congelatore raffreddano molto.

• Le porte non chiudono bene o le guarnizioni sono rovinate.
• Le porte vengono aperte molto spesso.
• La manopola per la regolazione della temperatura non è in posizione corretta.
• Il frigorifero o il congelatore sono stati riempiti eccessivamente.
• La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

Nel frigorifero gli alimenti si gelano.

• La manopola per la regolazione della temperatura non è in posizione corretta. Gli alimenti sono a contatto con la parete posteriore.

Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.
• Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

• Le temperature elevate sono necessarie per evitare la formazione di condensa in particolari zone del prodotto.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

• Si tratta del normale funzionamento del prodotto.

Sul fondo del frigo c'è dell'acqua.

• Il foro di scarico dell'acqua è otturato (vedi Manutenzione).

Uso ottimale del frigorifero

Amplasare și racordare

Amplasare

La lampada di illuminazione interna non si accende.

• Controllare il fusibile e sostituirlo se necessario, quindi verificare che la spina sia inserita correttamente.

Il raffreddamento è debole.

Le porte non si chiudono bene o la guarnizione è in cattive condizioni. Le porte si aprono spesso. - Il selettore per la regolazione della temperatura non è in posizione corretta; il raffreddamento o il congelamento sono insufficienti. La temperatura per il raffreddamento è superiore a 14°C.

Nel congelatore si forma ghiaccio.

• Posizione corretta;
• Le guarnizioni sono a contatto con il lato posteriore.

Il motore funziona continuamente.

Le porte non sono ben chiuse o si aprono spesso. La temperatura ambiente è troppo alta. Lo sportello è inclinato di 2-3 mm. (Vedi installazione.)

L'apparecchio è rumoroso.

• L'apparecchio non è installato su una superficie piana (vedi installazione). L'apparecchio non è installato tra mobili o oggetti che vibrano e emettono rumore. Il gas refrigerante produce un leggero rumore anche quando il compressore non funziona: non è un difetto, è normale.

La temperatura delle altre parti esterne del frigorifero è più alta.
