DHD7261B - Piano cottura DE DIETRICH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante a scomparsa (Downdraft)
Marca	DE DIETRICH
Modello	DHD7261B
Dimensioni (L x H)	794 x 106 mm (versione 90 cm) o 1094 x 106 mm (versione 120 cm)
Peso	Circa 15 kg
Alimentazione elettrica	220-240 V monofase, 10/16 A
Potenza motore	Fino a 650 m³/h (con temporizzazione alla velocità IV)
Velocità di aspirazione	4 velocità + modalità intensiva
Funzioni principali	Timer (10 min), spegnimento automatico (4h), saturazione filtri, autocalibrazione, protezione anti-schiacciamento
Illuminazione	Lampada integrata, comando tramite pannello di aspirazione
Filtri antigrasso	Metallici, lavabili (manualmente o in lavastoviglie), indicatore di saturazione dopo 30h
Filtri a carbone	Attivi, sostituzione ogni 6 mesi circa
Modalità di evacuazione	Versione evacuazione esterna o ricircolo (filtri a carbone richiesti)
Manutenzione e pulizia	Panno morbido e acqua tiepida, detergente neutro; filtri antigrasso in lavastoviglie
Sicurezza	Spegnimento automatico, protezione anti-schiacciamento, messa a terra obbligatoria
Ricambi e riparabilità	Kit motore separato (DHK900 - 989580001), filtri carbone, cavo di alimentazione
Installazione	Incastrata sotto il piano cottura, distanza minima 65 cm dalle piastre riscaldanti
Garanzia	Garanzia standard del costruttore (fare riferimento alle condizioni generali)

Domande frequenti - DHD7261B DE DIETRICH

Quali sono le dimensioni esatte della cappa DHD7261B ?

La cappa è disponibile in due versioni: 794 x 106 mm per il modello 90 cm, e 1094 x 106 mm per il modello 120 cm.

Come installare la cappa in versione evacuazione esterna ?

Fissare un tubo di evacuazione (non fornito) all'uscita del motore e collegarlo all'esterno dell'abitazione. Assicurarsi che la valvola di non ritorno possa ruotare liberamente.

Si può utilizzare la cappa in versione ricircolo ?

Sì, se l'evacuazione esterna non è possibile. È necessario installare filtri a carbone attivo (rif. DHD7261B). L'aria viene reimmessa in cucina tramite un condotto laterale.

Come pulire i filtri antigrasso ?

I filtri antigrasso sono lavabili manualmente con acqua tiepida e detergente delicato, o in lavastoviglie. Una spia lampeggiante segnala la loro saturazione dopo 30 ore di funzionamento.

Quando è necessario sostituire i filtri a carbone ?

I filtri a carbone devono essere sostituiti almeno ogni 6 mesi, a seconda dell'uso. Per accedervi, rimuovere prima il pannello frontale e i filtri antigrasso.

Perché la cappa si spegne dopo pochi minuti in velocità IV ?

La cappa è conforme alle norme EU65 e EU66: se la portata supera 650 m³/h, riduce automaticamente la velocità IV alla velocità III dopo 5 minuti.

Cosa fare se il pannello di aspirazione non si chiude completamente ?

La protezione anti-schiacciamento si attiva: rimuovere l'ostacolo, poi il pannello dovrebbe chiudersi normalmente. Se il problema persiste, contattare il servizio post-vendita.

Come resettare l'indicatore di saturazione dei filtri ?

Pannello aperto, tenere premuto il tasto 'Timer' per almeno 3 secondi. Tutti i LED lampeggiano, poi l'allarme si resetta.

La cappa non funziona, cosa verificare ?

Verificare l'alimentazione elettrica (presa, fusibile), che la velocità sia selezionata, che il pulsante di reset (sulla scatola elettrica) sia premuto, e che i connettori a 9 poli siano ben inseriti.

Dove trovare i numeri di serie e di riferimento ?

Si trovano sulla targhetta segnaletica dell'apparecchio. Annotare il riferimento commerciale (B), il riferimento assistenza (C) e il numero di serie (H) prima di contattare il servizio clienti.

MANUALE UTENTE DHD7261B DE DIETRICH

IT GUIDA D'INSTALLAZIONE

DHD7261B DHD7961B

HOTTE DÉCORATIVE

• Precauzioni importanti 19
• Rischi elettrici 20
  • Rischio di asfissia 20
• Rischi di incendo 20
• Montaggio della cappa 21
• Descrizione dell'apparecchio 22

1 / COME INSTALLARE LA CAPPA

• Utilizzo 23
  • Bloccaggio della valvola di non ritorno ____ 23
• Versione con reciclo 24
• Montaggio del motore separato ____ 24
• Montaggio del filtro cartuccia - montaggio del filtro carbone _ 24
• Connessione elettrica della cappa ____ 24
  • Collegamento elettrico 24

2 / COME FUNZIONA LA CAPPA 25
3 / COME PULIRE LA CAPPA 27
4 / ANOMALIE DI FUNZIONAMENTO 28
5 / SERVIZIO DI ASSISTENZA POST VENDITA ____ 28

⚠️ Importante: Queste avvertenze sono disponibili anche sul sito internet del marchio.

Prendere nota dei seguenti consigli prima di installare e usare l'apparecchio.

Sono stati scritti per la vostra sicurezza e quella degli altri. Conservare le istruzioni insieme all'apparecchio. Nel caso di vendita o di cessione assicurarsi che l'apparecchio sia accompagnato da queste avvertenze.

- In vista di un costante miglioramento dei nostri prodotti ci riserviamo il diritto di apportare modifiche alle caratteristiche tecniche, funzionali ed estetiche che sono legate all'evoluzione tecnica.

- Al fine di trovare facilmente i riferimenti dell'apparecchio, consigliamo di annotarli alla pagina "Servizio Consumatori".

Il produttore non si assume alcuna responsabilità per eventuali problemi, danni o incendi provocati o dal dispositivo a causa della mancata osservanza delle istruzioni di questo manuale.

- PRECAUZIONI IMPORTANTI

- Questo apparecchio è stato progettato per essere usato da privati in ambiente domestico. Non utilizzare l'apparecchio per fini commerciali o industriali o per altri scopi se non quelli per i quali è stato progettato.

- Alla consegna, estrarre immediatamente l'apparecchio dall'imballaggio o farlo estrarre. Verificare le condizioni del prodotto. Annotare gli eventuali reclami sul buono di consegna del quale occorre conservare una copia.

- L'apparecchio può essere usato da bambini con età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali e mentali o prive d'esperienza e di competenza nel caso queste siano correttamente supervisionate e nel caso siano state riferite loro le istruzioni relative all'utilizzo in sicurezza dell'apparecchio e ne siano stati compresi i rischi potenziali. I bambini non devono giocare con l'apparecchio.

La pulizia e la manutenzione da parte dell'utente non deve essere effettuata da bambini senza supervisione.

- ⚠️ Attenzione: Le parti accessibili dell'apparecchio possono surriscaldarsi quando questo viene utilizzato con strumenti per la cottura.

- Per l'installazione del prodotto, si prega di utilizzare solo le viti in dotazione. Usando altre viti può causare problemi elettrici o meccanici. Attenzione: La mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica. Si consiglia di non utilizzo di accessori non forniti con il prodotto stesso.

- RISCHI ELETTRICI

- Scollegare i circuiti di alimentazione prima di accedere ai morsetti di raccordo. Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, dal servizio assistenza o da personale qualificato al fine di evitare rischi.

- La disconnessione può essere effettuata mediante una presa di corrente accessibile o incorporando un interruttore alle canalizzazioni fisse in conformità con le regole di installazione.

- Non modificare e non tentare di modificare le caratteristiche dell'apparecchio in quanto risulterebbe pericoloso.

- Le riparazioni devono essere effettuate esclusivamente da un professionista autorizzato.

- Scollegare sempre l'apparecchio dalla rete elettrica prima di procedere alla pulizia e alla manutenzione.

- Non utilizzare mai apparecchi a vapore o ad alta pressione per la pulizia (esigenze relative alla sicurezza elettrica).

- RISCHIO DI ASFISSIA

- La normativa riguardante l'evacuazione dell'aria deve essere rispettata. L'aria non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi di apparecchi alimentati a gas o con altri combustibili (non si applica agli apparecchi che convogliano solo aria nel locale).

- Un'adeguata ventilazione del locale deve essere prevista quando una cappa di cucina è usata insieme ad apparecchi alimentati a gas o con altri combustibili (non si applica agli apparecchi che convogliano solo aria nel locale).

- RISCHI DI INCENDIO

- Accanto alla cappa è vietato cucinare cibo alla fiamma e lasciare accesi i fornelli del gas senza recipienti di cottura (le fiamme aspirate rischierebbero di danneggiare l'apparecchio).

- E' necessaria una supervisione costante durante le fritture effettuate sotto l'apparecchio. Gli oli e i grassi portati ad alta temperatura possono infiammarsi.

- Rispettare la frequenza di pulizia e di sostituzione filtri. L'accumulo di depositi di grasso rischia di provocare un incendio.

- L'uso dell'apparecchio sopra fiamme prodotte da combustibile (legna, carbone...) non è autorizzato.

AVVERTENZA:

Posizionare la scatola metallica contenente i componenti elettronici ad una distanza non inferiore a 65 cm dal piano cottura a gas o comunque a 65 cm dal punto di aspirazione della cappa.

AVVERTENZA:

Vi raccomandiamo di installare la scatola metallica contenente i componenti elettronici almeno a 10 cm dal suolo e ad una distanza sufficiente da tutte le fonti di calore (es: lato di un forno, o piano cottura).

MONTAGGIO DELLA CAPPA

L'installazione deve essere conforme alle norme vigenti in materia di ventilazione degli ambienti chiusi. In Francia, queste disposizioni sono contenute nel DTU 61.1 del CSTB.

In particolare, l'aria evacuata, non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi o di apparecchi che utilizzano gas o altro combustibile. L'utilizzo di condotti non più in uso non è possibile, salvo parere favorevole di un tecnico qualificato.

• 1 COME INSTALLARE LA CAPPA

Per il buon funzionamento del Down-draft, è importante effettuare l'installazione in maniera corretta.

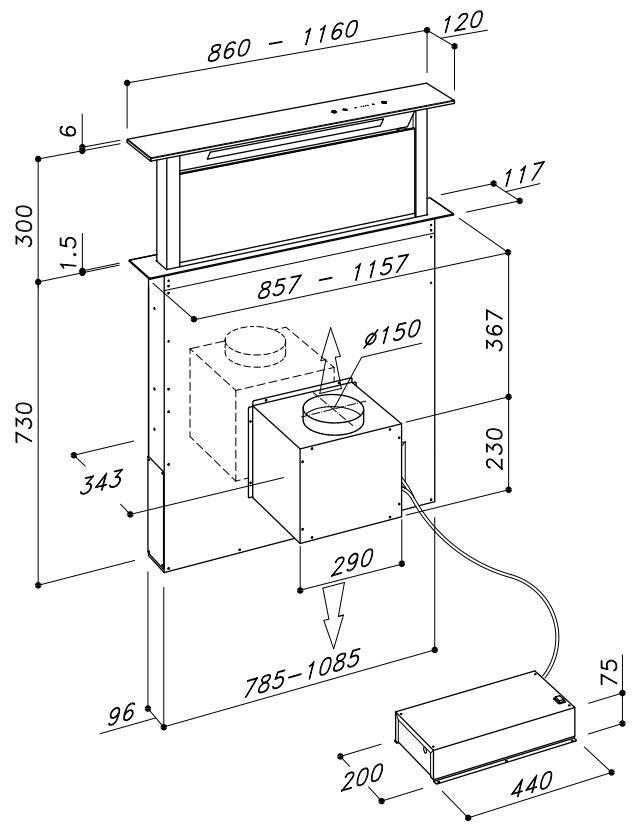

1) Nella parte posteriore del piano di cucina, effettuare un foro rettangolare di dimensioni

Downdraft 90 Cm: 794X106mm

Downdraft 120 Cm: 1094x106mm (fig. 1).

2) Nel caso di utilizzo con piani a gas la distanza minima da rispettare dal bordo posteriore del piano cottura al bordo del downdraft deve essere almeno 60 mm.

3) Prima di effettuare il foro, verificare nella parte interna del mobile, in corrispondenza della zona della cappa, l'assenza della struttura del mobile o di altri elementi che possano compromettere un'installazione corretta. Verificare che gli ingombri della cappa con il suo motore siano compatibili con il mobile per permettere l'installazione.

4) Nel caso di versione con motore a bordo, questo viene consegnato fisso sull'apparecchio al fine di evitare qualsiasi danno durante il trasporto, è necessario smontarlo prima di cominciare le operazioni d'installazione.

5) Applicare il collante sulla parte inferiore della cornice (fig. 2).

6) Inserire il Downdraft all'interno del mobile introducendolo dall'alto, senza toglie-re le protezioni del vetro e del pannello.

7) La cornice del prodotto deve aderire perfettamente al piano superiore della cucina.

8) Fissare la cappa all'interno del mobile utilizzando le due staffe in dotazione (fig. 3).

9) Procedere al montaggio del motore sul corpo della cappa orientando l'uscita dell'aria nella posizione scelta, verso l'alto o verso il basso (dis. 4).

10) Il motore può essere fissato sia nella parte anteriore che nella parte posteriore del prodotto.

Per l'installazione nella parte posteriore, vogliate procedere come segue:

Svitare la piastra situata nella parte posteriore della cappa. Avvitare il motore al posto della piastra; connettere correttamente il cavo motore; Fissare la piastra nella parte anteriore del prodotto a chiusura dell'apertura.

Procedere al montaggio del tubo di evacuazione aria (non fornito). Collegare l'altra estremità del tubo verso l'esterno del mobile per l'installazione in filtrante (fig. 5) o verso l'esterno dell'abitazione per l'installazione in aspirante.

Attenzione: non praticate altri fori sul prodotto, per evitare di danneggiare i componenti interni di scorrimento così come le parti elettriche.

11) Connettere il prodotto alla rete elettrica. 12) Avviare l'estrazione del carrello (vedi capitolo come funziona la cappa) e rimuovere tutte le protezioni (fig. 6-7). Successivamente aprire lo sportello (fig. 8) ed anche in questo caso togliere tutte le protezioni.

Rimuovere la protezione PVC dei filtri antigrasso e posizionarli come in (fig. 9).

UTILIZZO

La presente cappa è stata progettata per aspirare i fumi, i grassi e i vapori di cottura. E' stata realizzata per poter essere utilizzata sia in versione con scarico all'esterno che in versione con riciclo.

I tubi per la canalizzazione dell'aria non sono forniti in dotazione.

BLOCCAGGIO DELLA VALVOLA DI NON RITORNO

Attenzione prima di connettere il tubo flessibile di uscita dell'aria assicurarsi che le valvole di non ritorno siano libere di ruotare liberamente.

L'installazione della valvola di non ritorno impedisce l'entrata di vento e il ritorno dell'aria.

VERSIONE CON RICICLO

Nel caso in cui lo scarico dei fumi e dei vapori verso l'esterno non fosse possibile, si può utilizzare la cappa nella versione con riciclo. Per fare ciò, bisogna installare i filtri carbone (fig. 10). L'aria riciclata viene rinviata nella cucina attraverso un condotto che convoglia l'aria su un lato del mobile.

MONTAGGIO DEL MOTORE SEPARATO

Solo nella versione con motore a bordo e' possibile installare il motore separata-mente dalla cappa. per fare questo ordinare il kit dhk900 - 989580001.

SMONTAGGIO DEL FILTRO CARTUCCIA - MONTAGGIO DEL FILTRO CARBONE

Il montaggio e smontaggio dei filtri anti-grasso e dei filtri carbone va effettuato con il downdraft in posizione aperta. Per questo, spingere il tasto 📋.

Quindi rimuovere il pannello frontale tirando contemporaneamente sulla parte superiore di ogni lato (fig. 8). Il pannello ruota in avanti, liberando l'accesso ai filtri antigrasso. Rimuovere i filtri antigrasso per poter accedere ai filtri carbone. Il cambio dei filtri carbone va effettuato (fig. 11) in funzione della frequenza di utilizzo del Downdraft, e comunque una volta ogni 6 mesi.

Attenzione: Il pannello che protegge i filtri deve essere correttamente riposizionato. Un cattivo riposizionamento può provocare un arresto totale della cappa.

CONNESSIONE ELETTRICA DELLA CAPPA

⚠ Quest'apparecchio è dotato di un cavo di alimentazione H05 VVF a 3 conduttori da 0,75 mm2 (neutro, fase e terra). Esso deve esser allacciato ad una rete a 220 – 240 V monofase per mezzo di una presa di corrente normalizzata CEI 60083 che dovrà rimanere accessibile dopo l'installazione,

conformemente alle norme per l'installazione stessa. Si declina ogni responsabilità in caso di incidente causato da una mancata messa a terra o da una messa a terra non corretta. Il fusibile adottato dovrà essere da 10 o 16A. Se il cavo d'alimentazione è danneggiato chiamare l'assistenza post-vendita per evitare ogni rischio.

Il presente apparecchio è conforme alle Direttive Europee 2006/95/CE (Direttive Basse Tensione) e 2004/108/CE (Compatibilità Elettromagnetica).

Al momento dell'installazione e delle operazioni di manutenzione l'apparecchio deve essere scollegato dalla rete elettrica, i fusibili devono essere staccati o rimossi. Il collegamento elettrico deve essere effettuato prima della collocazione dell'apparecchio dentro il mobile.

Verificare che:

• L a potenza sia sufficiente.
• L e linee di alimentazione siano in buo- no stato.
• Il diametro dei cavi sia conforme alle norme di installazione.

Attenzione

Se la cappa dovesse presentare qualche anomalia scollegate l'apparecchio oppure rimuovete il fusibile corrispondente alla linea di scollegamento dell'apparecchio.

• 2 COME FUNZIONA LA CAPPA

IMPORTANTE: Le funzioni della cappa si attivano solamente quando il pannello aspirante è aperto.

La luce si accende e si spegne soltanto a pannello aspirante completa-mente APERTO.

Premendo tale tasto a pannello chiuso prima si avrà l'apertura totale del pannello e successivamente l'accensione della luce.

Il tasto permette di spegnere la luce se accesa.

Avvia la salita del pannello aspirante e ad apertura completa imposta automaticamente la 2° velocità di aspirazione.

Con pannello aspirante aperto, disattiva tutte le funzioni e ritrae il pannello aspirante.

Diminuisce le velocità del motore di aspirazione dalla 4° fino a spegnere il motore senza chiudere il pannello aspirante.

Segnala la velocità impostata mediante l'accensione dei led.

Segnala la saturazione filtri mediante il lampeggio simultaneo di tutti i led.

Aumenta la velocità del motore di aspirazione, quando il pannello aspirante è aperto.

Trascorsi 10 min dalla sua impostazione, permette di arrestare il motore di aspirazione, di chiudere il pannello e di spegnere le luci, se accese.

La funzione impostata viene segnalata dal lampeggio del led relativo alla velocità impostata. L'annullamento del timer avviene premendo di nuovo il tasto.

TEMPORIZZAZIONI

Con l'entrata in vigore dal 1° Gennaio 2015 dei nuovi regolamenti della Commissione Europea EU65 “Energy label” e EU66 “ Ecodesign”, abbiamo reso conforme i prodotti in base ai requisiti richiesti.

Tutti i modelli nelle versioni energy label dispongono di una elettronica, con fun- zioni di temporizzazione delle velocità di aspirazione, superiore a 650m³/h.

In effetti i modelli con motore a bordo, con portata massima superiore a 650m³/h, prevedono la IVa velocità temporizzata dopo 5 minuti di funzionamento, Trascorsi i tempi di cui sopra il motore di aspirazione passa alla IIIa velocità in maniera automatica.

Il prodotto in modalità stand-by ha un consumo inferiore a 0.5W.

ALTRE FUNZIONI

Spegnimento automatico

Dopo 4 ore di funzionamento ininterrotto dall'ultima impostazione, l'apparecchio si spegne e si chiude automaticamente.

Saturazione filtri antigrasso

Dopo 30 ore di funzionamento gli indicatori di velocità lampeggiano tutti simultaneamente per indicare la satura- zione dei filtri antigrasso. Per resettare questo allarme mantenere premuto il tasto “TIMER” per almeno 3 secondi, quando il carrello è aperto.

CALIBRAZIONE

La cappa effettua l'auto calibrazione ogni 3 cicli completi del carrello.

Premendo per 6 volte consecutive il ta- sto “Timer” (tempo MAX tra una pres- sione e l’altra 3 sec.)

lampeggiano tutti i led e si resetta la calibrazione.

Dopo i successivi 3 cicli il downdraft esegue l'auto calibrazione.

SICUREZZA ANTISCHIACCIAMENTO

Qualora un ostacolo impedisca la chiusura del pannello aspirante, la chiusura si interrompe ed il pannello risale.

• 3 COME PULIRE LA CAPPA

Una manutenzione accurata è una garanzia di buon funzionamento e buona resa di un apparecchio nel corso del tempo.

⚠️ La cappa dovrà essere scollegata dall'alimentazione elettrica, sia quando si stacca la presa, sia quando si attiva il salvavita, prima di rimuovere i filtri metallici. Dopo la pulizia, bisogna ricollocare i filtri metallici come da istruzioni.

MANUTENZIONE	COME PROCEDERE?	PRODOTTI / ACCESSORIDA UTILIZZARE
Superficie esterna e accessori	Non utilizzare in nessun caso pagliette metalliche, prodotti abrasivi o spazzole troppo dure.	Per la pulizia della superficie esterna della cappa e dello schermo del vano lampada, utilizzare esclusivamente detergenti per uso domestico repe- ribili in commercio diluiti in acqua, quindi sciacquare con acqua pulita e asciugare con un panno morbido.
Filtro cartuccia a carrello aperto	Dopo 30 ore di funzionamento la pulsantiera segnalerà la saturazione del filtro antigrasso con il lampeggio dei 4 leds centrali.Per il reset pigiare il tasto temporizzatore [IMAGE].	La pulizia dei filtri anti-grasso può essere effettuata manualmente o in lavastoviglie. I filtri anti-grasso devono essere puliti regolarmente perché possono costituire un rischio di incendi, reinserire i filtri antigrasso e il pannello frontale facendo attenzione che sia ben agganciato sui due lati in quanto può provocare il blocco de downdraft.
Filtro a carbone	Nella versione ricircolo bisogna sostituire il filtro a carbone attivo periodicamente. Per rimuovere il pannello in fibra bisogna prima di tutto rimuovere la griglia antigrasso e poi tirare la chiavetta in plastica del pannello stesso e staccarlo dalla sua sede. Per inserire il filtro al carbone attivo eseguire l'operazione opposta. Sostituire il filtro al carbone usato in media ogni sei mesi.

SINTOMO	SOLUZIONE
La cappa non funziona ..	Verificate che:Non vi sia un black out di corrente.Sia stata effettivamente selezionata una certa velocità.Il tasto rosso di reset posizionato sopra la scatola impianto elettrico sia premuto.Nella connessione 9 polo accertarsi che i fili siano ben inseriti nel connettore stesso. (In fase di collegamento la troppa pressione esercitata potrebbe piegare i contatti).
La cappa ha un rendimento scarso...	Verificate che:La velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presenti.La cucina sia areata sufficientemente da permettere una presa d'aria.Il filtro al carbone non sia usurato (cappa in versione filtrante).Il canale uscita aria sia libero e conforme al paragrafo 2.
La cappa si arresta nel corso del funzionamento	Verificate che:Non vi sia un black out di corrente.Il dispositivo a taglio omnipolare non sia scattato.

• 5 SERVIZIO DI ASSISTENZA POST VENDITA

Gli eventuali interventi sull'apparecchio vanno effettuati:

- Dal tuo rivenditore,

- Oppure da un professionista qualifica- to depositario del marchio.

Al momento della chiamata, riporta i riferimenti dell'apparecchio (modello, tipo, numero di matricola). Queste informazioni sono riportate sulla targa segnaletica dell'apparecchio.
