MANUALE UTENTE I99L59N0 NEFF

Importanti avvertenze di sicurezza21 Tutela dell'ambiente 23 Risparmio energetico 23 Smaltimento ecocompatibile 23 Tipi di esercizio 24 Aspirazione 24 A ricircolo 24 Conoscere l'apparecchio24 Pannello comandi 24 Usare l'apparecchio 25 Inserimento/estrazione dell'apparecchio 25 Impostazione della ventola 25 Livello intensivo 25

Ritardo di funzionamento della ventola 25 Aspirazione intervallata 25 Illuminazione 25 Pulizia e manutenzione 26 Anomalie, che cosa fare? 28 Servizio di assistenza tecnica29 Accessorio aria di ricircolo 29

Produktinfo Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.neff-international.com e l'eShop www.neff-eshop.com

: Importanti avvertenze di sicurezza Leggere attentamente le presenti istruzioni per l'uso. Solo così è possibile utilizzare l'apparecchio in modo sicuro e corretto. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio in caso di un utilizzo futuro o cessione a terzi. La sicurezza di utilizzo è garantita solo in caso di installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installazione. Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. L'apparecchio non è destinato a essere utilizzato in ambienti esterni. Prestare attenzione all'apparecchio durante il suo funzionamento. Il produttore declina qualsiasi responsabilità per danni dovuti all’utilizzo non conforme o errato. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio da soli a meno che non abbiano un'età superiore agli 8 anni e che siano assistiti da parte di un adulto. Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni. Controllare l'apparecchio dopo averlo disimballato. Qualora si fossero verificati danni da trasporto, non collegare l'apparecchio. Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato. Pericolo di soffocamento! Il materiale d'imballaggio è pericoloso per i bambini. Non lasciare mai che i bambini giochino con il materiale di imballaggio. Pericolo di morte! I gas di combustione riaspirati possono causare avvelenamento. È necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

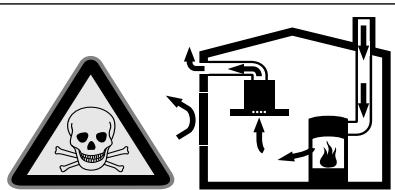

I focolari che dipendono dall'aria ambiente (per es. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione dalla stanza ed eliminano i gas di scarico all'esterno attraverso un impianto (per es. camino). In concomitanza della cappa accesa, dalla cucina e dalle stanze adiacenti viene sottratta dell'aria: senza un'alimentazione sufficiente di aria si crea depressione. I gas velenosi dal camino o dalla cappa di aspirazione vengono riaspirati nelle stanze. ■ Assicurare sempre un'alimentazione di aria sufficiente. ■ Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite. Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affluire nella stanza attraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche.

Consultate in ogni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate. Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile senza limitazioni.

Pericolo di incendio! ■ I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Pulire il filtro per grassi almeno ogni 2 mesi. Non mettere mai in funzione l'apparecchio senza filtro per grassi. ■ I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libere (ad es. fiammeggiare). L’installazione dell’apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzione di scintille. ■ L'olio o il burro caldi si incendiano rapidamente. Non lasciare mai incustoditi sul fuoco l'olio o il burro caldi. Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile. ■ Le zone di cottura a gas sviluppano molto calore se vengano fatte funzionare senza appoggiarci sopra una stoviglia. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiarsi. Utilizzare le zone di cottura a gas solo dopo averci appoggiato sopra una stoviglia. ■ Quando sono in funzione contemporaneamente più zone di cottura a gas si sviluppa molto calore. Il dispositivo di aspirazione può danneggiarsi o incendiarsi. Utilizzare il dispositivo di aspirazione solo in combinazione con zone di cottura a gas che non superano i 12,4 kW di potenza complessiva. Pericolo di scottature! Durante il funzionamento le parti scoperte diventano molto calde. Non toccare mai le parti ad alta temperatura. Tenere lontano i bambini. Pericolo di incendio!

Pericolo di incendio!

Pericolo di incendio!

Pericolo di incendio!

Pericolo di lesioni! ■ Alcuni componenti all'interno dell'apparecchio possono essere affilati. Indossare guanti protettivi. ■ Gli oggetti collocati sull'apparecchio possono cadere. Non collocare alcun oggetto sull'apparecchio. ■ La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi. ■ Pericolo di schiacciamento durante l'inserimento e l'estrazione dell'apparecchio. Durante l'inserimento o l'estrazione dell'apparecchio non sostare nell'area di movimento dello stesso. Tenere lontano i bambini. ■ All'interno del raggio d'azione dell'apparecchio potrebbero cadere eventuali stoviglie appoggiate. La fuoriuscita di liquidi caldi può causare lesioni. Non posizionare alcuna stoviglia all'interno del raggio d'azione dell'apparecchio. ■ Utensili per cottura e piani cottura raggiungono temperature molto elevate. Non toccare mai piani cottura e utensili per cottura molto caldi. Pericolo di lesioni!

Pericolo di lesioni!

Pericolo di lesioni!

Pericolo di lesioni!

Pericolo di lesioni!

Pericolo di scariche elettriche! ■ Un apparecchio difettoso può causare delle scosse elettriche. Non mettere mai in funzione un apparecchio difettoso. Togliere la spina o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. ■ Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. ■ L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore. Pericolo di scariche elettriche!

Pericolo di scariche elettriche!

Cause dei danni Attenzione! Pericolo di danni da corrosione. Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. La condensa può causare danni da corrosione. Pericolo di danni da umidità che penetra nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato. Danni alla superficie causati da un'errata pulizia. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Non usare un detergente per acciaio inox sugli elementi di comando. Danni alla superficie causati da detergenti aggressivi o abrasivi. Non usare mai detergenti aggressivi e abrasivi. Oggetti appoggiati sull'apparecchio possono danneggiare l'apparecchio stesso o il piano cottura adiacente durante l'inserimento o l'estrazione. Non riporre oggetti sulle parti mobili dell'apparecchio.

Tutela dell'ambiente Il suo nuovo apparecchio è particolarmente efficiente in termini di energia. Questa parte contiene consigli per ottimizzare il risparmio energetico e su come smaltire l'apparecchio in modo corretto.

Durante la cottura accertarsi che ci sia un'aerazione sufficiente, affinché la cappa di aspirazione possa lavorare con efficienza emettendo un livello di rumore contenuto. Adattare i livelli di ventilazione all'intensità dei vapori di cottura. Impostare il livello intensivo soltanto se necessario. Un livello di ventilazione basso significa un consumo di energia ridotto. In caso di vapori di cottura intensi selezionare tempestivamente un livello di ventilazione più elevato. I vapori di cottura già diffusi nella cucina rendono necessario un utilizzo prolungato della cappa di aspirazione.

Spegnere la cappa di aspirazione quando non è più necessaria. Spegnere l'illuminazione quando non è più necessaria. Pulire e sostituire i filtri rispettando gli intervalli di tempo indicati al fine di incrementare l'efficacia del sistema di aspirazione ed evitare il rischio di incendio.

Smaltimento ecocompatibile Si prega di smaltire le confezioni nel rispetto dell'ambiente. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

Tipi di esercizio Questo apparecchio può essere impiegato per aspirazione o ricircolo.

A ricircolo L’aria aspirata viene purificata attraverso il filtro per grassi e un filtro ai carboni attivi e quindi reimmessa nella cucina.

Aspirazione L’aria aspirata viene purificata attraverso il filtro antigrasso e convogliata all'esterno tramite un sistema di tubi.

Avvertenza: L’aria esausta deve essere immessa in un camino per il fumo o per i gas di scarico funzionante, oppure in un pozzo di aerazione dei locali di installazione di focolari. ■

Se l’aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottenere l’autorizzazione di un tecnico specializzato.

Avvertenza: Per catturare gli odori nell'esercizio a ricircolo, è necessario installare un filtro ai carboni attivi. Le diverse possibilità di attivazione dell’apparecchio con esercizio a ricircolo sono indicate nell’opuscolo o devono essere richieste al proprio rivenditore specializzato. Gli accessori necessari sono disponibili presso i rivenditori specializzati, tramite il servizio clienti o il punto vendita on-line.

Se l’aria esausta viene condotta attraverso la parete esterna, è necessario utilizzare una cassetta a muro telescopica.

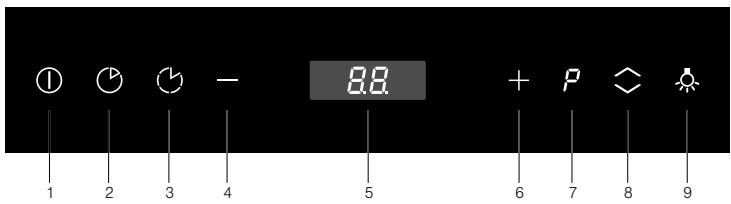

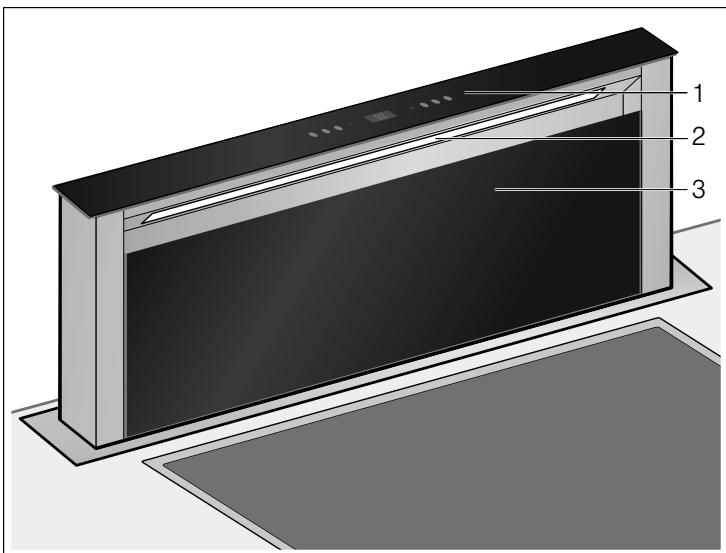

Conoscere l'apparecchio Qui di seguito sono riportate una descrizione dell'apparecchio e informazioni sugli accessori.

Attivazione/disattivazione ventola

Ritardo di funzionamento della ventola

Aspirazione intervallata

Disattivazione ventola

Campo degli indicatori

Aumento potenza ventola

Inserimento/estrazione dell'apparecchio

Attivazione dell'illuminazione

Usare l'apparecchio Il presente apparecchio funziona solo se estratto completamente.

Avvertenza: Accendere la cappa di aspirazione prima di iniziare la cottura e spegnerla solo pochi minuti dopo il termine della cottura. In questo modo il vapore di cottura viene aspirato in modo efficace.

Sono a disposizione due diversi livelli intensivi:

Inserimento/estrazione dell'apparecchio

: Pericolo di lesioni! Pericolo di schiacciamento durante l'inserimento e l'estrazione dell'apparecchio. Durante l'inserimento o l'estrazione dell'apparecchio non sostare nell'area di movimento dello stesso. Tenere lontano i bambini.

: Pericolo di lesioni! All'interno del raggio d'azione dell'apparecchio potrebbero cadere eventuali stoviglie appoggiate. La fuoriuscita di liquidi caldi può causare lesioni. Non posizionare alcuna stoviglia all'interno del raggio d'azione dell'apparecchio. Avvertenza: Se è stato staccato per breve tempo dall'alimentazione elettrica, l'apparecchio rientra completamente. Estrarre l'apparecchio 1. Rimuovere gli oggetti che si trovano nell'area di movimento

2. Premere il tasto ø.

L'apparecchio si estrae completamente. La ventola si avvia sul livello 2. Inserire l'apparecchio Avvertenza: La copertura filtro deve essere perfettamente chiusa. 1. Rimuovere gli oggetti che si trovano nell'area di movimento

2. Premere il tasto ø.

L'apparecchio si inserisce completamente. La luce e la ventola si spegneranno automaticamente.

In caso di produzione di odori e vapori particolarmente forti è possibile utilizzare il livello intensivo.

˜‚ - Durata: 5 minuti ˜ƒ - Durata: 7 minuti ■

Premere il tasto ˜. Viene attivato il livello intensivo ˜‚. Premere nuovamente il tasto ˜ per attivare il livello intensivo ˜ƒ.

Una volta trascorso il tempo preimpostato il sistema elettronico ritorna automaticamente al livello di ventilazione ƒ. Il livello intensivo può essere disinserito in qualsiasi momento premendo il tasto “-”.

Ritardo di funzionamento della ventola Premere il tasto %. Sul display compare –. La ventola funziona ancora per circa 15 minuti al livello ventola impostato e si disattiva automaticamente una volta trascorso questo lasso di tempo. Se l'illuminazione è attiva, anche questa viene disattivata una volta trascorso il tempo di postfunzionamento.

Aspirazione intervallata Nell'aspirazione intervallata il sistema di aspirazione si attiva automaticamente per 10 minuti all'ora. Dopo 24 ore l'apparecchio si spegne. 1. Premere il tasto $.

Sul display compare ©¨ . 2. Premere il tasto #.

L'aspirazione intervallata viene disattivata.

Illuminazione L’illuminazione può essere attivata o disattivata in modo indipendente dal sistema di aspirazione.

Impostazione della ventola

Avvertenza: Adattare sempre la potenza della ventola alle condizioni del momento. In caso di forte produzione di vapore utilizzare anche un livello ventola elevato.

Regolazione della luminosità

Attivazione 1. Premere il tasto #.

1. Tenere premuto il tasto @ per 2 secondi.

La luminosità si riduce. 2. Premere il tasto @.

Viene ripristinata la luminosità massima.

La ventola si avvia sul livello della ventola 2. 2. Premere il tasto “+” o “-” per impostare un altro livello della

Disattivazione Premere il tasto #.

Pulizia e manutenzione : Pericolo di incendio!

Pulire il filtro metallico antigrasso

Durante il funzionamento l'apparecchio si riscalda. Lasciarlo raffreddare prima di procedere alla pulizia.

Le presenti istruzioni per l’uso sono valide per diverse varianti dell’apparecchio. È possibile che alcune caratteristiche dell’impianto descritte non siano presenti nel proprio apparecchio.

: Pericolo di scossa elettrica! L'infiltrazione di umidità può provocare una scarica elettrica. Pulire l'apparecchio soltanto con un panno umido. Prima della pulizia staccare la spina o disattivare il fusibile nella scatola dei fusibili.

: Pericolo di scariche elettriche! L'infiltrazione di liquido può provocare una scarica elettrica. Non utilizzare detergenti ad alta pressione o dispositivi a getto di vapore.

: Pericolo di lesioni!

: Pericolo di incendio! I depositi di grasso presenti nel filtro per grassi possono incendiarsi. Pulire il filtro per grassi almeno ogni 2 mesi. Non mettere mai in funzione l'apparecchio senza filtro per grassi. Avvertenze Non utilizzare detergenti aggressivi, acidi o contenenti alcali.

Alcuni componenti all'interno dell'apparecchio possono essere affilati. Indossare guanti protettivi. ■

Detergente Per non danneggiare le diverse superfici con l'utilizzo di detergenti non appropriati, prestare attenzione alle indicazioni della tabella. Non utilizzare

Nella pulizia del filtro metallico antigrasso, pulire anche il supporto del filtro metallico antigrasso dell'apparecchio con un panno umido. Il filtro metallico antigrasso può essere pulito con lavaggio in lavastoviglie o a mano.

detergenti aggressivi o abrasivi,

Avvertenza: In caso di sporco ostinato è possibile utilizzare uno sgrassatore speciale. Questo prodotto può essere ordinato tramite il punto vendita on-line.

detergenti a elevato contenuto di alcol,

detergenti ad alta pressione o dispositivi a getto di vapore.

Mettere a mollo i filtri metallici antigrasso in liscivia calda. Per la pulizia utilizzare una spazzola e quindi sciacquare bene il filtro. Lasciare asciugare il filtro metallico antigrasso.

Lavare bene le spugne nuove prima di utilizzarle.

Osservare tutte le istruzioni e le avvertenze riportate sui prodotti detergenti.

Soluzione di lavaggio calda: pulire con una spugna e asciugare con un panno morbido. Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. Speciali detergenti per superfici in acciaio inox possono essere richiesti presso il servizio di assistenza tecnica o presso il proprio rivenditore specializzato. Stendere uno strato sottile di detergente con un panno morbido.

Soluzione di lavaggio calda: pulire con una spugna umida e asciugare con un panno morbido. Non utilizzare detergenti per acciaio inox.

Alluminio e plastica Detergente per vetro: pulire con un panno morbido. Vetro

Detergente per vetro: pulire con un panno morbido. Non utilizzare raschietti per vetro.

Soluzione di lavaggio calda: pulire con una spugna umida e asciugare con un panno morbido. Pericolo di danni causati dall'umidità che penetra nell'elettronica. Non pulire mai gli elementi di comando con un panno bagnato. Non utilizzare detergenti per acciaio inox.

Avvertenza: In caso di lavaggio in lavastoviglie, possono verificarsi leggere alterazioni di colore. Ciò non influisce in alcun modo sul funzionamento del filtro metallico antigrasso. ■

Non lavare i filtri metallici antigrasso molto sporchi insieme alle altre stoviglie. Riporre i filtri metallici antigrasso nella lavastoviglie senza fissarli. I filtri metallici antigrasso non devono essere stretti o serrati.

Montaggio e smontaggio del filtro Per garantire l'adeguata separazione di grassi e odori è necessaria una manutenzione regolare dei filtri.

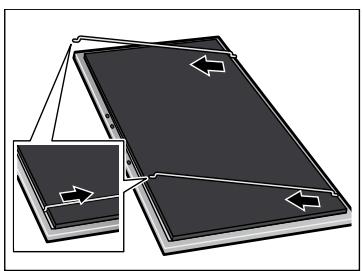

Sostituzione del filtro a carbone attivo (solo con modalità ricircolo)

Filtro metallico per grassi I filtri metallici per grassi devono essere puliti oggi 100 ore di esercizio oppure almeno ogni due mesi. Filtro a carbone attivo (solo con modalità ricircolo) I filtri a carbone attivo devono essere sostituiti ogni 200 ore di esercizio. Aprire la copertura filtro 1. Tenere le staffe in metallo dal bordo e tirarle verso il centro

2. Staccare le staffe in metallo dal supporto. 3. Separare il filtro a carbone attivo dal filtro metallico per

4. Fissare nuovamente il filtro a carbone attivo al filtro metallico

per grassi per mezzo delle staffe in metallo.

Installare il filtro metallico per grassi 1. Inserire il filtro metallico per grassi. 2. Applicare la copertura filtro.

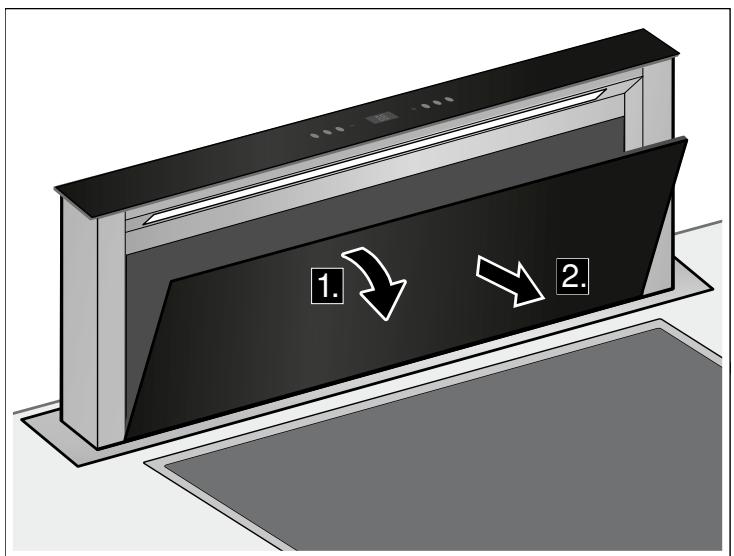

1. Aprire la copertura filtro tirandola in avanti. 2. Estrarre in avanti la copertura filtro.

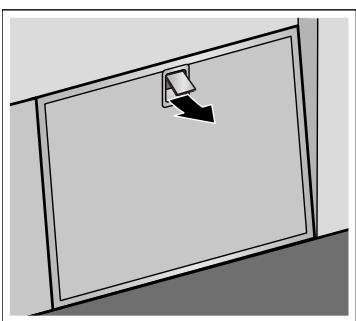

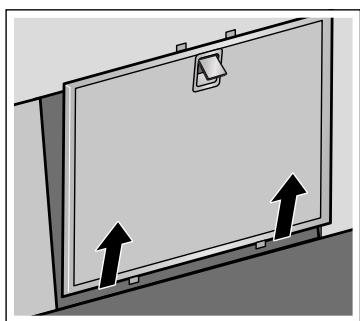

Rimuovere il filtro metallico per grassi

1. Aprire il bloccaggio del filtro metallico per grassi ed estrarre il

filtro dal supporto.

Avvertenza: Il grasso può raccogliersi nella parte inferiore del portafiltro. Non tenere il portafiltro in posizione orizzontale, per evitare la caduta di gocce di grasso. 2. Pulire il filtro metallico per grassi e la copertura filtro. 3. Dopo lo smontaggio del filtro pulire l'apparecchio

Anomalie, che cosa fare? Spesso voi stessi potete risolvere talune disfunzioni. Prima di chiamare il Servizio clienti, osservate le seguenti indicazioni.

: Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito dal servizio di assistenza tecnica. Se l'apparecchio è difettoso, staccare la spina o il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. Spie LED Le spie LED difettose devono essere sostituite esclusivamente dal produttore, dal servizio clienti o da un tecnico specializzato autorizzato (elettricista).

Rimedio Avvertenza: Staccare l'apparecchio dalla rete elettrica. L'apparecchio deve essere riparato. Rivolgersi al servizio di assistenza clienti.

: Pericolo di lesioni! Pericolo di incastramento durante l'accensione e lo spegnimento dell'apparecchio. Non usare più l'apparecchio. Tenere lontano i bambini.

Comportamento in caso di penetrazione d'acqua Se durante la cottura o la pulizia penetra acqua nell'apparecchio, procedere come descritto di seguito: 1. Disattivare l'apparecchio. 2. Aprire il mobile inferiore e raccogliere l'acqua che fuoriesce. 3. Lasciare l'apparecchio spento per 24 ore.

Trascorso questo lasso di tempo è nuovamente possibile utilizzare l'apparecchio senza alcuna limitazione.

Sul display è Il disinserimento di comparso ‚‚. sicurezza è disattivato. Dopo ca 30 secondi l'apparecchio è nuovamente utilizzabile e con disinserimento di sicurezza disattivato si accende e si spegne.

L'apparecchio non funziona

La spina non è inserita

Collegare l'apparecchio alla corrente

Interruzione di cor- Controllare se gli altri rente elettrodomestici funzionano Il fusibile è difettoso

L'apparecchio La copertura filtro non si accende. non è chiusa.

Verificare se il fusibile dell'apparecchio nell'apposita scatola è a posto. Chiudere bene la copertura filtro.

L'apparecchio Il fusibile nella sca- Rivolgersi al servizio di né si avvia né si tola elettrica è difet- assistenza. spegne. toso. L'indicatore a 7 Il modulo di segmenti non comando è difetfunziona. toso.

Rivolgersi al servizio di assistenza.

L'illuminazione non funziona.

Rivolgersi al servizio di assistenza.

Le luci LED sono guaste.

Servizio di assistenza tecnica Il servizio di assistenza tecnica è a disposizione per eventuali riparazioni. Troveremo la soluzione giusta, evitando di coinvolgere un tecnico quando non è necessario. Quando si contatta il servizio clienti indicare sempre il codice prodotto (E) e il codice di produzione (FD), in modo da poter ricevere subito un'assistenza mirata. La targhetta con i codici si trova nella parte interna dell’apparecchio (a tale scopo rimuovere il filtro metallico per grassi).

Accessorio aria di ricircolo (non incluso nella confezione) Z5159X1

Per avere subito a disposizione le informazioni utili in caso di necessità, si consiglia di riportare subito qui i dati relativi all'apparecchio e il numero di telefono del servizio di assistenza tecnica. Codice prodotto (E)

Codice di produzione (FD)

Servizio di assistenza tecnica O Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del tecnico del servizio di assistenza non è gratuito anche se effettuato durante il periodo di garanzia. Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti. Ordine di riparazione e consulenza in caso di guasti I 800-522822 Linea verde CH 0848 840 040 Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vostro apparecchio.
