MANUALE UTENTE AT685HIX AIRLUX

manuale uso e manutenzione

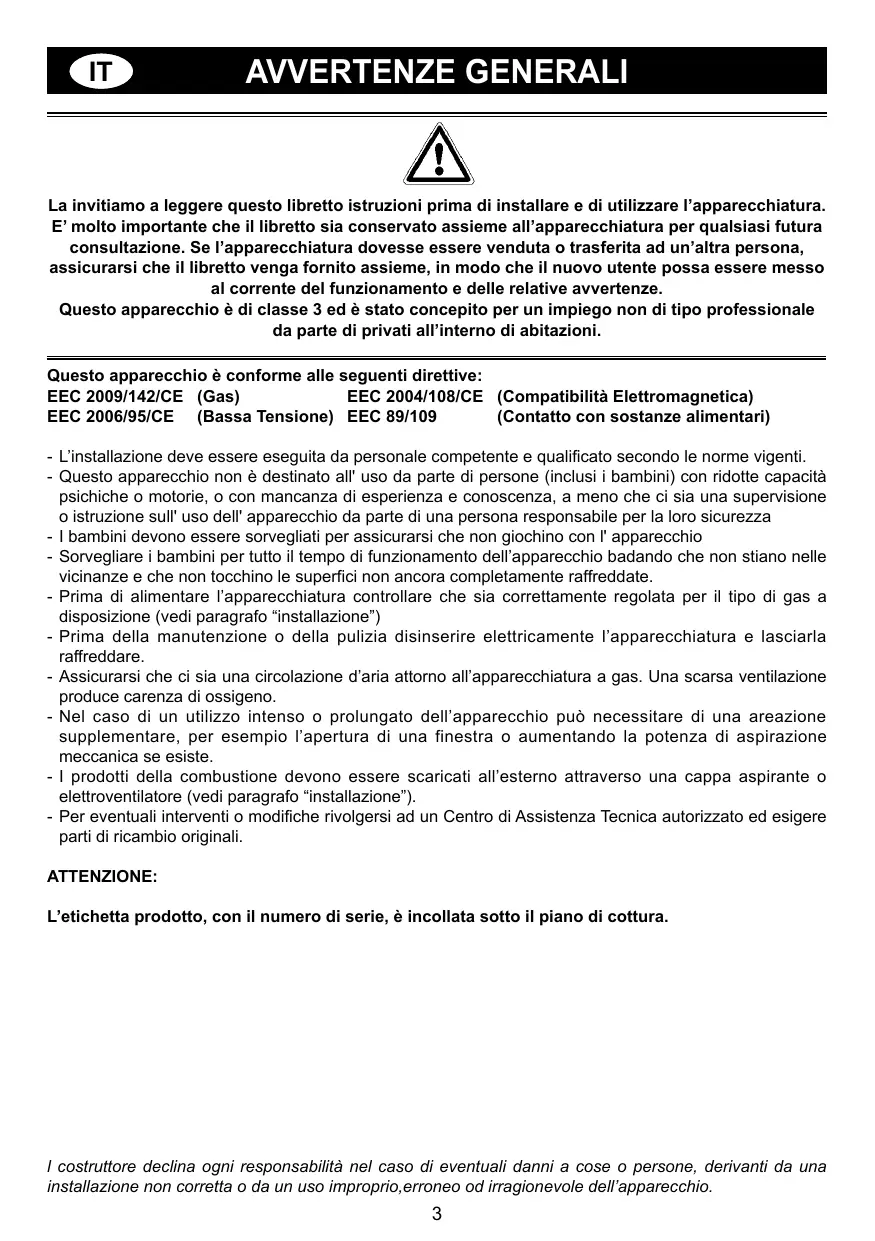

La invitiamo a leggere quello libretto istruzioni prima di installare e di utilizzare l'apparecchiatura. E' molto importante che il libretto sa conservato assieme all'apparecchiatura per qualsiasi futura consulazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento e delle relative avvertenze. Questo appearecchio è di classe 3 ed è stato concepito per un impiego non di tipo professionale da parte di privati all'interno di abitazioni.

Questo apparecchio è conforme alle seguenti direttive:

EEC 2009/142/CE (Gas)

EEC 2006/95/CE (Bassa Tensione)

EEC 2004/108/CE

EEC 89/109

(Compatibilità Elettromagnetica)

(Contatto con sostanze alimentari)

• L'installazione deve essere eseguita da personale competente e qualificato secondo le norme vigenti.
• Questo apparecchio non è destinato all'uso da parte di persona (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sua una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsable per la loro sicurezza
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio
• Sorvegliare i bambini per tutto il tempo di funzionamento dell'apparecchio badando che non stiano nelle vicinanze e che non tocchino le superfici non ancora completeness raffreddate.
• Prima di alimentare l'apparecchiatura controllare che sia correttamente regolata per il tipo di gas a disposizione (vedi paragrafo "installazione")
• Prima della manutenzione o della pulizia disinserire elettricamente l'apparecchiatura e lasciarla raffreddare.
• Assicurarsi che ci sua una circolazione d'aria attorno all'apparecchiatura a gas. Una scarsa ventilazione produce carenza di ossigeno.
• Nel caso di un utilizzo intenso o prolongato dell'apparecchio può necessitarre di una areazione supplementare, per esempio l'apertura di una finestra o augmentando la potenza di aspirazione meccanica se esiste.
• I prodotti della combustione devono essere scariciati all'esternoattraverso una cappa aspirante o elettroventilatore (vedi paragrafo "installazione").
• Per eventuali intervento o modifiche rivolgersi ad un Centro di Assistenza Tecnica autorizzato ed esigere parti di ricambio originali.

ATTENZIONE:

L'etichetta prodotto, con il numero di serie, è incollata sotto il piano di cottura.

I costruttore declina agli responsabilità nel caso di eventuali danni a cose o persone, derivanti da unaInstallatione non corretta o da un uso improprio, erroneo od irragionevole dell'apparecchio.

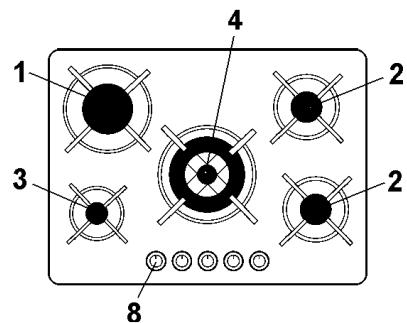

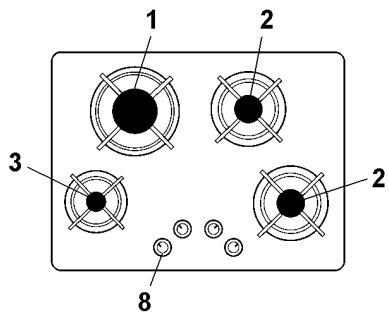

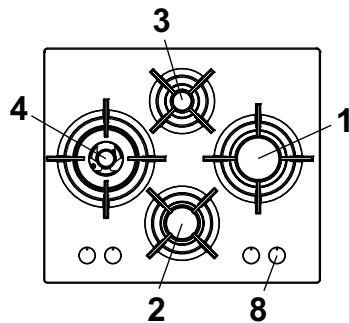

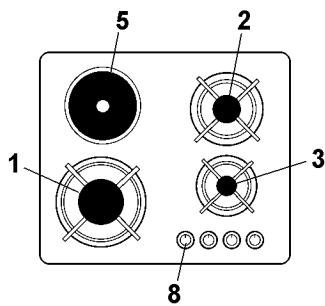

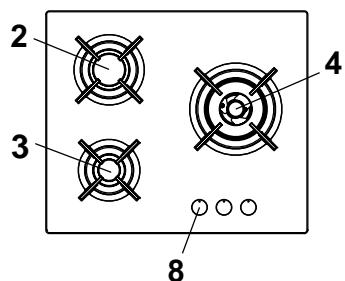

DESCRIZIONE PIANI DI COTTURA

1 Bruciatore rapido di 3000 W
2 Bruciatore semirapido di 1650 W
3 Bruciatore ausiliario di 1000 W
4 Bruciatore Tripla corona di 3500 W
5 Piastra elettrica 145 di 1500 W
8 Manopola lavoro bruciatore o piastra elettrica

E' necessario che tutte le operazioni relative all'infallazione, alla regolazione, all'adattamento al tipo gas disponibile, vengano eseguite da personale qualificato, secondo le norme in vigore. Le istruzioni specifiche sono descritte nella parte del libretto riservate all'infallatore.

USO DEI BRUCIATORI

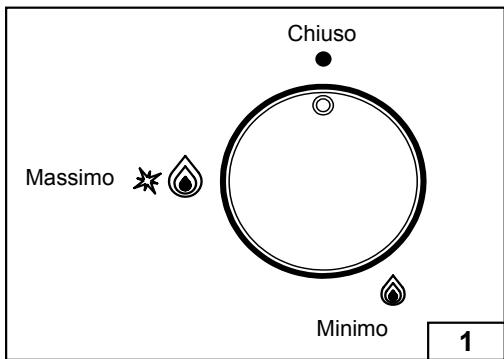

La simbologia serigrafata a lato delle manopole, indica la corrispondenza tra manopola e bruciatore.

Accensione automatica senza valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig.1) e premere la manopola.

Accensione automatica con valvolatura

Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig.1) e premere la manopola.

Ad accensione avvenuta mantenere premuta la manopola per circa 10 secondi.

Uso dei bruciatori

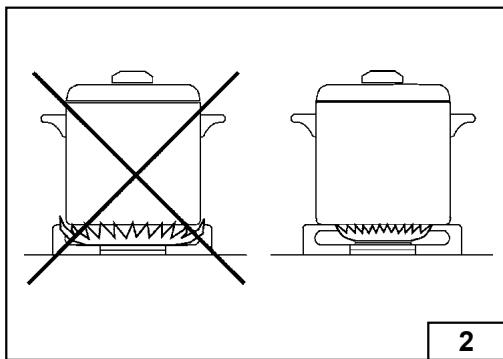

Per ottenere il massimo della resa perché sproco di gas è importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore (vedi tabella segunte), in modo da evitare che la fiamma esca dal fondo della pentola (fig.2).

Utilizzare la portata massima per portare rapidamente in ebollizione i liquidi e quella ridotta

per riscaldare le vivande o per il mantenimento dell'ebollizione.

Tutte le posizioni di funzionamento devono essere scelte tra哪些 massimo e quella è minimo, mai tra la posizione di massimo e il punto di chiusura.

Per interrompere l'alimentazione gas, ruotare la manopola in senso orario sulla posizione di chiusura.

In mancanza di energia elettrica è possibile accendere i brucitori con i fiammiferi posizionando la manopola al punto di accensione (fiamma grande fig.1).

Bruciatori	Potenze (W)	Ø Pentole
Ausiliario	1000	10 - 14 cm
Semi-rapido	1650	16 - 18 cm
Rapidò	3000	20 - 22 cm
Tripla corona	3500	24 - 26 cm

ISTRUZIONI PER L'UTENTE

Avvertenze

• Controllare sempre che le manopole siano nella posizione di chiuso (vedi fig.1) quando l'apparecchiatura non è in funzione.
• In caso di spegnimento accidentale della fiamma, la valvola di sicurezza,喙 quiche secondo, interromperà automaticamente l'erogazione del gas. Per ripristinare il funzionamento riportare la manopola al punto di accensione (fiamma grande fig.1)

• Durante la cottura con grassi o olii, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possocono infiammarsi.

• Non utilizzato spray vicino all'apparecchio in funzione.

• Non devono essere poste sul bruciatore pentole instabili o deformate per evitare incidenti di rovesciamento o trabocco.
• Assicurarsi che le maniglie delle pentole siano posizionate correttamente.
• Quando si accende il bruciatore controllare che la fiamma sia regolare, abbassare sempre la fiamma o spegnerla prima di togliere le pentole.

USO DELLA PIASTRA ELETTRICA

La piatra è comandata da un commutatore a 7 positioni e la sua inserzione avviene ruotando la manopola sulla posizione desiderata.

Una lampada spia segnala l'insertimento della piastra.

A titolo orientativo si reporta più avanti una tabella di regolazione della piastra elettrica.

Avvertenze

• Utilizzare pentole con fondo piano e di diametro uguale o leggermente superiore a quello della piastra.
• Non lasciare inserta la piastra a vuoto.

• Non cucinare il cibo direttamente sulla superficie della piastra.

• Spagnere la piastra alcuni minuti prima della fine della cottura.

• Dopo l'uso la piatra resta calda per lungo tempo; non appoggiare le mani o altri oggetti.
• Per una maggiore conservazione trattare la superficie della piastra con prodotti specifici lavoranti reperibili.

NB. Alla prima inserzione lasciare insertita la piastra sulla posizione 1 per circa 30 minuti per eliminare residui di olio o di umidità.

POSIZIONE MANOPOLA	INTENSITA' CALORE	TIPO DI COTTURA
0	Spento
1	Tenue	Per mantenere i cibi caldi e riscaldare piccole quantità di liquido.
2	Dolce	Per riscaldare medie quantità di liquido; preparazione di creme e salse a lunga cottura.
3	Lento	Per scongelare, preparare stufati, cotture al di sotto della temperatura di ebollizione.
4	Medio	Cottura alla temperatura di ebollizione, arrosti, carni delicate, pesce.
5	Forte	Per arrosti, bistecche, lessi.
6	Vivo	Per portare all'ebollizione grande quantità di liquido, per friggere, grigliate.

ISTRUZIONI PER L'UTENTE

PULIZIA

Prima di ogni operazione scollegare l'apparecchio alla rete di alimentazione elettrica. Non utilizzato pulitori a vapore per la pulizia dell'apparecchio.

Si consiglia di operare ad appearecchio freddo.

Pianale vetro e parti smaltate

Il pianale in vetro e tutte le parti smaltate devono essere lavate con una spugna ed acqua saponata o con detersivo leggero.

Non usare prodotti abrasivi o corrosivi.

Evitate che sostanje come succo di limone, pomodoro, acqua salina, aceto, caffe e latte rimangano a lungo sulle superfici smaltate.

Bruciatori e griglie

Questi pezzi possono essere tolti per facilitare la pulizia.

I bruciatori devono essere lavati con una spugna ed acqua saponata o con detervivo leggero, ben asciugati e rimessi perfettamente nel loro alloggiamento. Controllare che i canali spartifiamma non siano ostruiti.

Verificare che la sonda della valvola di sicurezza e l'elettro di accensione siano sempre ben politi per garantire un funzionamento ottimale.

Le griglie possono essere lavate in lavastoviglie.

Rubinetti a gas

L'eventuale lubrificazione dei rubinetti deve essere eseguita esclusivamente da personale specializzato.

In caso di indurimento o di anomalie di funzionamento dei rubinetti gas chiamare il Servizio di Assistenza.

ISTRUZIONI PER L'INSTALLATORE

AVVERTEZAA IMPORTANTE

LE OPERAZIONI DI SEGUITO RIPORTATE DEVONO ESSERE ESEGUIDE ,NEL RISPERTTO DELLE NORME VIGENTI, ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.

LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITA' PER DANNI A PERSONE ANIMALI O COSE DERIVANTI DALL'INNOSSERVANZA DI TALI DISPOSITIONI.

INSTALLAZIONE

Montaggio del piano

L'apparecchio è costruito per essere incassato in mobili resistenti al calore.

Le pareti dei mobili devono resistere ad una temperatura di 65^ oclud a quella ambientale secondo le normative europee EN 30 335-1-2-6.

L'apparecchio è di tipo "Y", ovvero può essere installato con una sola parete laterale a destra o a sinistra del piano cottura.

Evitare l'installazione dell'apparecchiatura in prossimità di materiali infiammabili come tendaggi, canevacci, ecc.

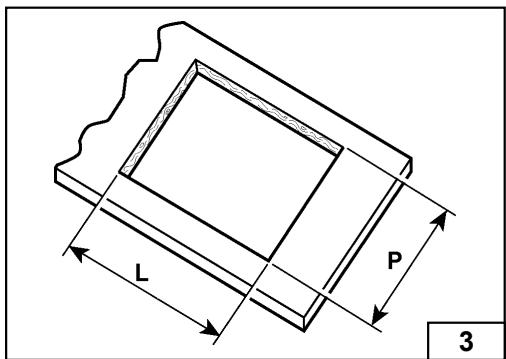

Praticare un'apertura nel piano del mobile delle dimensioni indicate nella fig.3 rispettando una distanza di almeno 50~mm dal bordo dell'apparecchio alle pareti adiacenti.

L'eventuale presenza di un pensile al di sopra del piano cottura deve prevedere una distanza minima dal top di 760~mm

Si consiglia di isolare l'apparecchio dal mobile sottostante con un separatore lasciando uno spazio di depressione di almeno 10mm (fig.4).

Questo appearecchio è di classe 3.

MODELLO	L (mm)	P (mm)
290	270	480
600 - 700	550	480

ISTRUZIONI PER L'INSTALLATORE

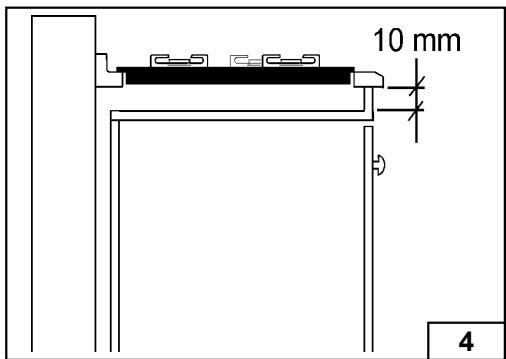

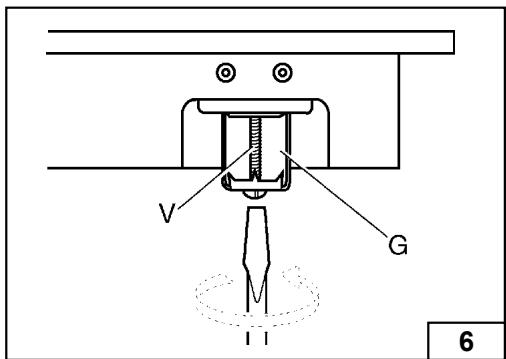

Fissaggio del piano

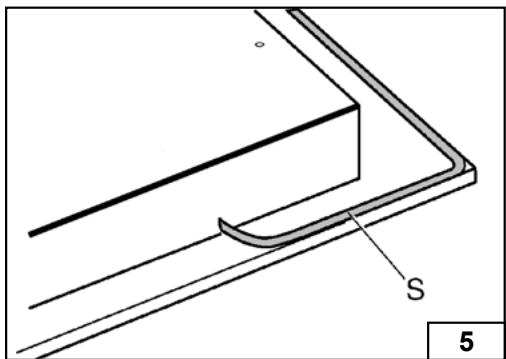

Ogni piano di cottura viene corredato di una speciale guarnizione con lato adesivo.

• Togliere dal piano griglie e bruciatori.
• Rovesciare l'apparecchio e stendere lungo il bordo esterno del vetro la guarnizione adesiva S (fig.5).
• Inserire e posizionare il piano cottura nell'apertura praticata nel mobile e bloccarlo con le viti V dei ganci di fissaggio G (fig. 6).

Locale di installatione

Questo apparecchio non è provvisto di un dispositivo di scarico dei prodotti della combustione, è necessario quando scaricare questi fumi all'esterno utilizzando una cappa o un elettroventilatore che entri in funzione agli volte che si utilizes l'apparechio.

Il locale dove viene installato l'apparecchio deve essere un naturale afflusso d'aria per la regolare combustione del gas e per la ventilazione del locale; il volume d'aria necessario non deve essere inferiore a 20m^3

L'afflusso dell'aria deve avvenire da aperture permanenti praticate sulle pareti del locale comunicanti con l'esterno.

La ventilazione può provenireanche da un locale attiguo, in quello caso attenersi a quanto prescritto dalle norme in vigore.

Le aperture dovranno ave una sezione minima di 200~cm^2

Collegamento gas

Accertarsi che l'apparecchio sia predisporto al tipo di gas disponibile, vedi l'etichetta sotto l'apparecchio.

Operare secondo le istruzioni riportate al paragrafo "trasformazioni gas e regolazioni " per l'eventuale adattamento a gas diversi.

L'apparechio deve essere collegato all'impianto gas

utilizzando tubi metallici rigidi conformi alla norma in vigore o con tubi flessibili in acciaio a parete continua conformi alla norma in vigore.

Il raccordo di entrata gas dell'apparecchio è filettato 1/2 gas cilindrico maschio.

Il collegamento non deve provocare sollecitazioni alla rampa gas.

Ad installmentione ultimata controllare la tenuta dei collegamenti con una soluzione saponosa.

Collegamento elettrico

L'allacciamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti.

La tensione dell'impiano elettrico delve corrispondere a quale individata sulla etichetta sotto l'apparecchio.

Verificare che l'impiano elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

Se l'apparecchio è sprovvisto di spina, applicare al cavo di alimentazione una spina normalizzata.

Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di INSTALLazione.

ISTRUZIONI PER L'INSTALLATORE

TRASFORMAZIONI GAS E REGOLAZIONI

Sostituzione ugelli

Se l'apparecchiatura risulta predisista per un diverso tipo di gas di quello disponibile è necessario sostituire gli ugelli dei brucitori.

La scelta degli ugelli da sostituire deve essere fattà secondo la tabella "caratteristiche tecniche".

Procedere quindi come segue:

• Togliere le griglie e i bruciatori.

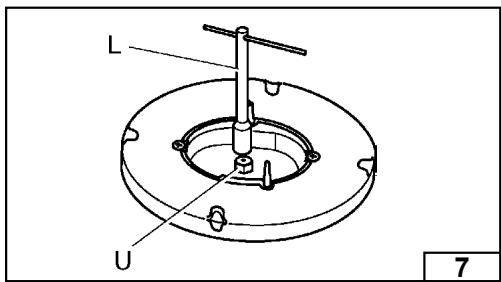

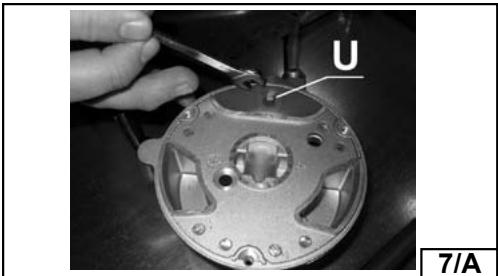

• Con una chiave diritta L svitare l'ugello U (fig.7-7/A) e sostiturlo con quello correspondente.
• Bloccare enerigicamente l'ugello.

Regolazione bruciatori

La regolazione del minimo deve essere sempre corretta e la fiamma deve rimanere accesaanche

MANUTENZIONE

Sostituzione cavo alimentazione

In caso di sostituzione del cavo di alimentazione si dovrà utilizzato un cavo a norme del tipo H05VV-F o H05RR-F di sezione 3 × 0,75 ~mm^2 per i piani a gas e 3 × 1,5 ~mm^2 per i piani misti con 1 piasta elettrica (1500 W).

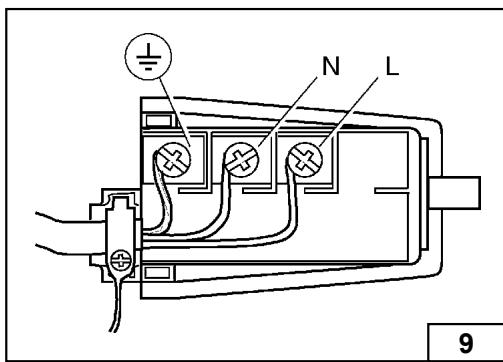

Il collegamento alla morsettiera va eseguito come illustrato in fig 9:

cavetto L marrone

(fase)

cabetto N blu

(neutro)

cavetto verde-giallo

(terra)

con un brusco passaggio alla posizione di massimo a quella di minimo.

Se questo non avviene è necessario regolare il minimo come segue:

• Accendere il bruciatore;
• Ruotare il rubinetto fino alla posizione di minimo (fiamma piccola);
• Sfilara la manopola dall'asta del rubinetto;

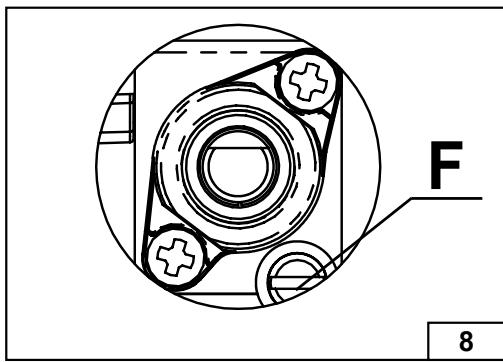

• Introduire un cacciavite a taglio nel foro F del rubinetto (fig.8) e ruotare la vite by-pass dato ad una corretta regolazione del minimo.

Per bruciatori funzionanti a gas G30 la vite bypassave essere avvitata completeness.

TABELLA CARATTERISTICHE TECNICHE

BRUCIATORI		GAS	PRESSIONE ESERCIZIO mbar	PORTATA TERMICA		DIAMETRO UGELLO 1/100 mm	DIAMETRO BY PASS RUBINETTI 1/100 mm	PORTATA TERMICA (W)
N°	DENOMINAZIONE			g/h	L/h			Max.	Min.
1	RAPIDO	G30	28-30	218	-	87	42	3000	950
		G31	37	214	-	87	42	3000	950
		G20	20	-	286	129	Reg.	3000	950
2	SEMIRAPIDO	G30	28-30	120	-	65	31	1650	600
		G31	37	118	-	65	31	1650	600
		G20	20	-	157	97	Reg.	1650	600
3	AUSILIARIO	G30	28-30	73	-	50	27	1000	450
		G31	37	71	-	50	27	1000	450
		G20	20	-	95	77	Reg.	1000	450
4	TRIPLA CORONA	G30	28-30	255	-	94	60	3500	2100
		G31	37	250	-	94	60	3500	2100
		G20	20	-	334	141	Reg.	3500	2100

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, delve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negazio in cui è stato effettuato l'acquisto.

I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatible sia direttamente sua partecipando ad un sistema collettivo

La casa costruttrice declina agli responsabilità per possibili inesattezze,imputabili ad errorsi di stampa o di trascrizione, contenate nel presente libretto.Si riserva il diritto di apportare ai propri prodotti tutte le modifiche che rittà opportune,enza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

GARANZIA

Il produttore garantisce per 24 anni, alla data di acquireo, tutte le parti componenti il piano cottura da incasso che risultassero difettose per vizio di materiali o di produzione.

La garanzia NON copre:

• parti in vetro, manopole, parti in plastica, eventuali accessori;
• difetti provocati da urti o comunque verificatisi durante il trasporto;
• difetti causati da errata installatione, manomissioni, interventi di personale non autorizzato;
• difetti causati da uso del piano cottura non conforme a quanto previsto nel "libretto di uso e manutenzione";
• difetti in agli caso provocati da eventi non imputabili al produttore.

Sono espressamente esclude dalla garanzia le spese d'installazione.

in agli caso esclusa la sostituzione del piano cottura.

La garanzia opera a condizione che colui che richiede l'intervento:

• esibisca la presente garanzia nonché il "libretto di uso e manutenzione" (compilato in agli sua parte) entrambi recanti in calce timbro e firma del rivenditore autorizzato;
• esibisca la relativa ricevuta o comunque altri documento fiscale idoneo a compravar la data di acquisito dal rivenditore autorizzato (con esclusione pertanto degli eventuali successivi acquirenti).

Il produttore non risponde di eventuali danni, diretti o indiretti, causati a persone o cose che dovrebbero derivare da avarie del piano cottura; del pari non risponde dei danni che dovessero eventualmente conseguire alla forzata sospensione d'operatività del piano cottura stesso.

La presente garanzia è valida solo in Italia ed è l'unica riconosciuta dal produttore, il quale soltanto -come patto scritto- potrà modificarne ovvero integrarne le condizioni.

Il produttore non risponde delle possibili inesattezze nonché degli erre di stampa o di trascrizione contente nella presente garanzia nonché del "libretto di uso e manutenzione".

Il produttore,anche seganza preavviso,potr a apportare ai prodotti tutte le modifiche ritenute necessarie o utili segenza pregiudicare le caratteristiche essenziali di funzionamento e sicurezza.

Per conoscere il centro assistenza più vicino chiamare il n^ Verde:
