Selezione un modo de-camera.

1. Encienda la CAMERA

Imparare a conoscere la fotocamera

• Microsoft Windows e il logo di Windows sono marchi registrati di Microsoft Corporation negli Stati Uniti e/o negli altri paesi.
• Tutti i marchi e i nomi dei prodotti che compaiano in quello manuale sono marchi registrati dei rispetti proprietari.
  A seguito di aggiornamenti delle funzioni, contentuti ed illustrazioni del presente manuale possono essere soggetti a modifiche dello preavviso.
• Per maggiori informazioni, consulare il manuale di istruzioni incluso nel CD fornito in dotazione con la fotocamera.

Sommario

Imparare a conoscere la fotocamera	2
Identificazione dei componenti / In dotazione	4
Vita batteria & numero di scatti (tempo di registrazione)	5
Primo utilizzato della fotocamera	6
Indicatore display LCD	7
Quadrante di selezione della modalità	8
Scattare una Foto	9
Rivedere/Eliminazione immagini/Proteggere le immagini	10
Scaricare le immagini	11
Specifiche	12

Imparaare a conoscere la fotocamera

PERICOLO

La scritta PERICOLO indica una situazione di rischio imminente che, se non evitata, cui provocare il decesso o gravi lesioni.

Non cercare in alcun modo di alterare la fotocamera. La mancata osservanza di cette norma può provocare incendi, lesions, scosse elettriche o gravi danni all'utente o alla fotocamera. Le ispezioni interne, la manutenzione e le riparazioni devono essere eseguite dal rivenditore di fiducia o da un centro di assistenza fotocamera Samsung.

Nel caso in cui liquidi od oggetti estranei dovessero penetrare nella fotocamera, non usare l'apparechio. Spegnere la fotocamera, quindi scollegare la sorgente di alimentazione (batterie o adattatore di corrente AC). Rivolgersi al rivenditore di fiducia o a un centro di assistenza fotocamera Samsung. Non continuare a usare l'apparechio per evitare di provocare incendi o scosse elettriche.

Non utilizzare il prodotto in prossimità di gas inflammabili o esplosivi, in quanto ci potrebbe augmentare il rischio di esplosioni.

Non inserire o far cadere oggetti estranei metallici o infiammabili nella fotocamera attraverso punti di accesso quali la fissura della card di memoria e lo scomparto batterie. In quello modo si sono provocare incendi o scosse elettriche.

Non azionare la fotocamera con le mani bagnate in quanto ciò comporta il rischio di scosse elettriche

AVVERTENZA

La scritta AVVERTENZA indica una situazione potenzialmente pericolosa che, se non evitata, cui provocare il decesso o gravi lesions.

Non usare il flash in prossimità di persono o animali. Il posizionamento del flash troppo vicinoagli occhi del soggetto più provocare danni alla vista.

Per ragioni di sicurezza, tenere il prodotto e i relativi accessori lontano da la portata di bambini per prevenire incidenti quali:

• Ingestione delle batterie o di accessori di piccole dimensioni. In caso di incidenti, rivolgersi immediatamente a un medico.

• Le parti in movimento della fotocamera possono provocare lesions.

Batterie e fotocamera sono社会发展 in casa di utilizzo prolongato, provocando funzioni alimenti dovettosi dell'apparecchio. Se ciò dovasse avvenire, disattivare la fotocamera e farla raffreddare per alcuni minuti.

Non lasciare la fotocamera in luoghi soggetti a temperature molto elevate quali l'interno di veicoli chiusi, non esporla alla luce diretta del sole e non lasciarla in altri luoghi con forti variazioni di temperatura. L'esposizione a temperature estreme più danneggiare i componenti interni della fotocamera e provocare incendi.

Quando in uso, non copire la fotocamera o il caricabatterie. L'évenuale surriscaldamente può distorcere il corpo della fotocamera o provocare incendi. Utilizzare sempre la fotocamera e i relativi accessori in un'area ben ventilata.

Imparare a conoscere la fotocamera

ATTENZIONE

La scritta ATTENZIONE indica una situazione potenzialmente pericolosa che, se non evitata, cui provocare lesioni di lieve o media entità.

Togliere le batterie se la fotocamera non viene utilizzata per lunghi periodi. La fuoruscita di eletroliti corrosivi dl alle Batterie più danneggiare i componenti della fotocamera in modo irreparabile.

Perdite, surriscaldamento e batterie scoppiate possono provocare incendi o lesioni.
- Utilizzare batterie con le specifiche adatte alla fotocamera.
- Non provocare cortocircuiti, né riscaldare ogettare le batterie nel fuoco.
- Non insere le batterie invertendo le polarità.

Non mettere in funzione il flash quando è a fatto con le mani o altri oggetti. Non toccare il flash后期 averlo utilizzato in interrottamente, dato che potrebbe provocare usioni.

Prestare attenzione a non toccare l'obiettivo per evitare di scattare immagini peu nitide o di causare funzionamenti difettosi della fotocamera.

Se lasciate vicino alla custodia, le carte di credito potrebbero smagnetizzarsi.
Evitare di lasciare per troppo tempo delle carte magnetiche vicino alla custodia.

Non inserire la card di memoria dal lato contrario, per evitare di danneggiare la fessura in cui

Collegare il connettore a 20 pin alla porta USB del PC più créé malfunzionamenti al computer. Non collegare mai il connettore a 20 pin alla porta USB del computer.

Non dimenticare di formattare la card di memoria nei seguenti casi: quando si utilizes per la prima volta una card appena acquistata; se la card di memoria contiene dati che la fotocamera non è in grado di riconoscere oppure immagini catturate con un'altra fotocamera.

Prima di un avvenimento importante o di partire per un viaggio, si consiglia de verificare le condizioni dell'apparecchio fotografico. La Samsung non può essere ritenuta responsable per le consequences dovute al funzionamento scorretto dell'apparecchio fotografico.

ITALIANO

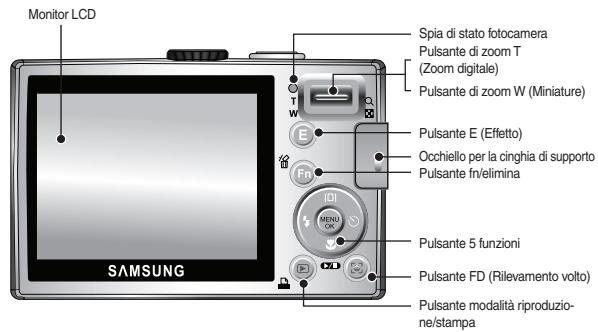

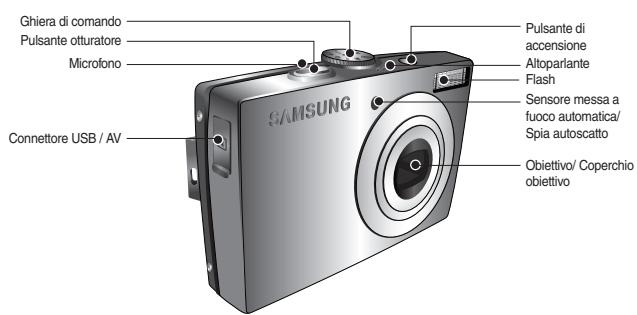

Identificazione dei componenti / In dotazione

Articol inclusi

Fotocamera

Batteria ricaricabile(SLB-10A)

Cavo AV

Cinghia di supporto fotocamera

Cavo USB (SUC-C3) Adattore CA (SAC-47)

Articolopositional

Custodia fotocamera

SD/SDHC/MMC card di memoria

Manuale di strutazioni Garanzia prodotto

CD Software

• Prima di usare il prodotto, controllare che sia presente tutto il contento. I contentuti sono varia a seconda delle zone di vendita. Per acquistare l'attrezzatura opzionale, rivolgersi al proprio rivenditore Samsung o ai più vicino centro di assistenza Samsung.

Vita batteria & numero di scatti (tempo di registrazione)

-Numero di immagini e durata della batteria: Utilizzato la SLB-10A

Immagine fissa			Filmato
Durata della batteria		Numero di immagini	Tempo di registrazione
Circa 140 MIN		Circa 280 immagini	Circa 130 MIN
Condizioni	Utilizzato la batteria comple- tamente carica, modalità Auto, dimensioni immagine 10M qualità immagine Buona, Intervallo tra scatto e scatto: 30Sec. Spostan- do lo zoom tra la modalità Wide (Grandangolo) e Tele (Teleobietti- vo) dopo ogni scatto. Utilizzato il flash agli due scatti. Utilizzato la fotocamera per 5 minuti e poi spegnendola per 1 minuto.		Utilizzato la batteria completamente carica- dimensioni immagine 640x480 velocità fotogrammi 30fps

• Le cière riportate si riferiscono a misurazioni effettuate secondo gli standard Samsung e possono variare a seconda delle condizioni di ripresa e dell'utilizzo da parte dell'utente.

• Con schede di memoria MMC da 256MB, le capacità di salvataggio saranno le seguenti.

Dimensioni dell'immagine registrata		OTTIMA	Fine	Normal	30FPS	20FPS	15FPS
Immagine fissa	10"	50 circa	96 circa	140 circa	-	-	-
	9"	57 circa	109 circa	156 circa	-	-	-
	7"	71 circa	133 circa	192 circa	-	-	-
	7"	66 circa	126 circa	183 circa	-	-	-
	5"	100 circa	181 circa	260 circa	-	-	-
	3"	146 circa	269 circa	372 circa	-	-	-
	1"	504 circa	710 circa	822 circa	-	-	-
Filmato	800	-	-	-	-	8'48" circa	-
	640	-	-	-	9'02" circa	-	17'37" circa
	320	-	-	-	36'36" circa	-	60'21" circa

• I pulsanti di zoom sono disattivati durante la registrazione di un
  I tempi di registrazione sono subire modifiche a causa dell'attivazione dello zoom.

Primo utilizzato della fotocamera

• Ricaricare completeness la batteria prima di utilizzato la fotocamera per la primaolta.
• Quando si accende la fotocamera per la prima volta, sul monitor LCD verrà visualizzato un menu per l'impostazione di data, ora e lingua. Il menu scomparire una volta impostati quosti valori. Impostare data, ora e lingua prima di utilizzare la fotocamera.

Impostazione della lingua

1. Selezionare il menu [Language] premendo il pulsante SU/GIù, quando premere il pulsante DESTRA.
2. Per selezionare il sottomenu desiderato, premere i pulsanti SU/GIù, quando premere il pulsante OK.

• La fotocamera consente di selezionare una delle 22 lingue tra哪些 elencate di seguito:
• inglese, coreano, francese, tedesco, spagnolo, italiano, cinese amplificato, cinese tradizionale, giapponese, russo, portoghese, olandese, danese, svedese, finlandese, thai, bahasa (malese/ indonesiano), arabo, ungherese, ceco, polacco e turco.
• L'impostazione della lingua viene mantenutaanche in caso di riavvio della fotocamera.

Impostazione della data, dell'ora e del tipo di data

1. Selezionare il menu [Data & Time] premendo il pulsante SU/GIù, quando premere il pulsante DESTRA.
2. Per selezionare il menu secondario desiderato, premere i pulsanti SU/GIU/ DESTRA/SINISTRA, quindi premere il pulsante OK.

Pulsante DESTRA: seleziona ANNO/ MESE

GIORNO/ ORA / MINUTO/ TIPO DATA

Pulsante SINISTRA: sposta il cursore al menu principale [Date&Time] se il cursore è positioningato sul primo elemento dell'impostazione data e ora. In tutti gli altri casi, il cursore verrà spostato a sinistra della posizione corrente.

Pulsante SU/GIU: serve per modificare il valore di ciascuna voce.

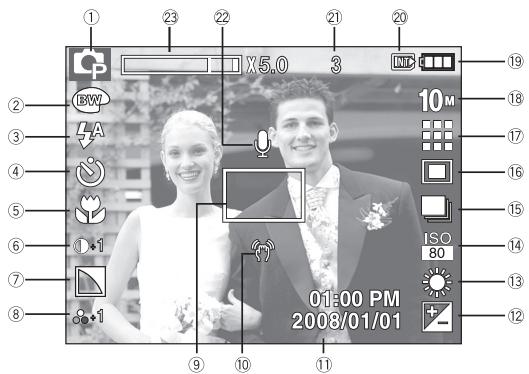

Indicatore display LCD

• Il display LCD visualità informazioni relative alle funzioni di ripresa e alle selezioni. Per maggiori informazioni, far riferimento al manuale utente incluso nel CD del software.

[Immagine & Stato complete]

N.	Descrizione	Icone
1	Modalità registrazione	G M Q W Z G
		A T C D E F G
2	Colore / Rilevamento volto / Autoscatto	D S R G B C D / A
3	Flash	A 4 5 6 7 8
4	Pulsante Autoscatto	O S S (C)
5	Macro	A B

N.	Descrizione	Icone
6	Contrasto	1-2 1-1 1+1 1+2
7	Nitidezza	N N N
8	Saturazione	2-2 2-1 2+1 2+2
9	Messa a Fuoco Automatica
10	Avviso oscillazione fotocamera
11	Data / Ora	2008/01/01 01:00 PM
12	Compensazione dell'esposizione
13	Bilanciamento del bianco	AWB
14	ISO	ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO ISO
15	Modalità drive / Stabilizzatore	AER / [OFF]
16	Misurazione
17	Qualità dell'imagine / Velocità fotogramma	/ 30 20 15
18	Formato immagine	10° 7° 5" 3" 800 640 320
19	Batteria
20	Icona Memory card / Icona memoria interna	/ INT
21	Numero di fotografie rimerenti / Tempo rimerente	3/00:00:00
22	Registrazione voce/Mic. Off	/
23	Barra Zoom Ottico / Digitale / Tasso di zoom digitale	X5.0

ITALIANO

Quadrante di selezione della modalità

■ Selezionare la modalità desiderata tramite la ghiera di selezione posta nella parte superiore della fotocamera.

AUTO

Selezionale ista modalità per scattare fotin modolo simplice e rapido con un intervento minimo da parte dell'utente. In questa modalità è possibile selezionare i menu di base. Per selezionare un menu avanzato, selezionare l'altra modalità.

PROGRAMM

Selezionare la modalità automatica per configurare la fotocamera con impostazioni ottimali. è comunique possible configurare manually delle funzioni tranne l'iride e la velocità dell'otturatore.

MANUALE

È possible configurare manuallytte tutte le funzioni tranne il valore d'apertura e la velocità dell'otturatore.

DIS

Questa modalità riduce le vibrazioni della fotocamera e consente di ottenere la giusta esposizione anche in condizioni di poca luce.

(8)

Uso della modalità GUIDA RIPRESE

Aiuta a comprehenderile il metodo corretto per scattare le fotoe prevede delle soluzioni ai potenziali problemi in cui è possibileincorrere. Permetteanche di sperimentare ilmqoologi di scattare le fotografie.

RITRATTO

Selezionale questa modalità per ritratti velociti e faciliti.

SCENA

Utilizzato il menu per configurare le opzioni ottimali per una varietà di situazioni di ripresa.

FILMATO

È possibile registrarare filmati fino a esaurimento del tempo di registrazione disponibile

Scattare una Foto

Come scattare una foto

Selezionareuna modalita.

1.Accendere la fotocamera

1. Impugnare la fotocamera como illustrato

1. Confermare l'inquadratura

1. Scattare

Premere leggermente il pulsante dell'otturatore

Controllare lo stato della messa a fuoco e del flash.

Premere il pulsante dell'otturatore

L'imagine è stata catturata

Come registrar un filmato

Ruotareghiera di selezione delle modalitae selezionare (一 )

1. Confermare l'inquadratura

1. Iniziare la registrazione

Premere il pulsante dell'otturatore per avviare la registrazione e ripremere il pulsante per interrompere la registrazione.

ITALIANO

Rivedere / Eliminazione immagini / Proteggere le immagini

Rivedere le immagini

-Viene visualizzata I'immagine archiviata per ultima in memoria.

Premere il pulsante e selezionare la modalità di Riproduzione

Per selezionare un'immagine, è necessario premere il pulsante facendo scivolare il dito leggermente verso destra o sinistra.

■ Pulsante Elimina

• Questo pulsante serve per eliminare le immagini archiviate nella Scheduled memoria.

• Selezionare l'imagine che si desidera eliminare premendo il pulsante Sinistra/ Destra, quando premere il pulsante Elimina (命).

1. Per eliminare immagini, premere il pulsante T.

Pulsante Sinistra/ Destrata
: per selezionare le immagini
- Pulsante T : per controllare l'eliminazione
- Pulsante OK: cancella le immagini selezionate.

Protezione delle immagini

• Serve per proteggere fotografie specifiche nella cancellazione occidentale (BLOCCA).

[SELECTIONA]: Viene visualizzata la finesta in cui selezione r'imagine da proteggere/rilasciare.

[TUTTE] :Proteggi/Rilascia tutte le immagini salvate

• Se l'immagine è protetta, la relativa icona viene visualizzata sul monitor LCD.
• Se l'imagine è in modalità BLOCCO,essa sarea protetta alla funzione di eliminazione o dalle funzioni [CANCELLA], ma non da quella [FORMATTA].

Scaricare le immagini

Requisiti di sistema

Windows	Macintosh
PC con processore miglior del Pentium II 450MHz(Si raccomanda il Pentium 800MHz)	Power Mac G3 o superiore
Windows 98SE / 2000 / ME / XP/Vista	Mac OS 10.0 ~ 10.4
Minimo 128 MB di RAM(Consigliati: più di 512MB)200 MB di spazio disponibile sul disco fisso(consigliato: altre 1 GB)	Minimo 64 MB di RAM110 MB di spazio disponibile sul disco fisso
Porta USB	Porta USB
Unità CD-ROM	Unità CD-ROM
1024x768 pixel, monitor a colori 16 bit(consigliato: monitor a colori 24 bit)Microsoft DirectX 9.0C	MPlayer (per i filmati)

Collegamento al PC

1. Installare il software.

2. Scaricare le immagini

- Collegare la fotocamera al computer tramite il cavo USB per scaricare e salvare le immagini.
T

Specifiche

Sensore imagine - Tipo: 1/2.33" CCD

• Pixel effettivi : Circa 10.2 Mega-pixel
• Pixel totali : Circa 10.3 Mega-pixel

Obiettivo

• Lunghezza fiscale: Obiettivo SAMSUNG F = 6.2 ~ 18.6mm (equivalente pellecilla da 35mm : 34 ~ 102mm)
• N.F.: F 2.8(W) ~ F 5.2(T)

• Zoom digitale: ● Modalità immagine fissa: 1.0X ~ 5.0X

• Play mode: 1.0X ~ 11.4X (seconde le dimensioni dell'imagine)

Monitor LCD LCD TFT a color da 2.5" (230,000 pixel)
Messa a fuoco : Tipo: Messa a fuoco automatica TTL (Multi-AF, Center-AF, Face Detection AF)
Gamma

	Normale	Macro	Macro automatica
Grandangolo	80cm ~Infinito	5cm ~ 80cm	5cm ~Infinito
Teleobiettivo		50cm ~ 80cm	50cm ~ Infinito

Otturatore - Velocità: 1 1 / 1,500 sec. (Manuale: 8 1 / 1,500 sec.)

Esposizione

Controllo: AE programmata
- Misurazione: Multi, Spot, Centro
Compensazione: ±2EV (incrementi di 1/3EV)
ISO：Auto,80,100,200,400,800,1600

Flash - Modalità: Auto, Auto & Riduzione occhi rossi, Flash di riempimento, Sincronizzazione lenta, Flash spento, Correzione occhi rossi

• Gamma: Grandanglo: 0.2m 4.7m , Teleobietivto: 0.5m 2.5m (ISO AUTO)
  Tempo di ricarica: Circa 4 sec

Nitidezza -2,-1,0,+1，+2

Effetto colore Normale, B/N, Seppaia, Rosso, Blu, Verde, Negativo, Colore personalizzato

(12)

• Auto, Luce diarma, Nuvoloso, Fluorescente_H, Fluorescente_L, Tungsteno, Personalizzato

Registrazione vocale

• Registrazione vocale (10 ore massimo)
• Memo vocale su immagine fissa (10 sec massimo)

Stampigliatura data

Data, Data & Ora, Disattivata (selectionabile dall'utente)

Ripresa -Modalità

• imagine fissa : Auto, Programmata, Manuale, DIS, Guida riprese, Scena, Ritatto
• Scena : Notte, Bambini, Paesaggio, Primo piano, Testo, Tramonto, Alba, Retroilluminazione, Fuco arti., Spiagg, &Neve
• Ripresa : Singola, Continua, AEB, In movimento
  Autoscatto : 10 sec., 2 sec., Doppio, Timeramento

- Filmato

• Con audio o besoin
• La massima capacità di memoria per i filmati è 2 ore
  Dimensioni:800x592,640x480,3

(20fps soloanti con resoluzione 800x592) (30fps / 15fps soloanti con resoluzione 640x4

• Velocità fotogramma : 30 fps, 20 fps, 15 fps

Mezzi Di supporto

• Memoria interna : 10MB di memoria flash
• Memoria esterna (Opzionale):
  SD (garantita fino a 2GB)

Card SDHC (garantita fino a 4GB) MMC Plus (fino a 2GB)

- File Format

• Imagine fissa: JPEG (DCF), EXIF 2.2, DPOF 1.1, PictBridge 1.0
• Filmato: AVI (MPEG-4)
  Audio:WAV

Specifiche

Dimensione imagine

• Capacità (Dimensioni 256 MB)

	10"	9"	7"	6"	5"	3"	2"
OTTIMA	50	57	71	66	100	146	504
BUONA	96	109	133	126	181	269	710
NORMALE	140	156	192	183	260	372	822

Questi valori sono stati rilevati in condizioni standard Samsung e possono varire seconde le condizioni di ripresa e le impostazioni della fotocamera.

Pulsante "E"

Effetto : Colore, REG IMM (NITIDEZZA, CONTR, SATURAZ)
Modifica: Redimensiona, Ruota, Colore, Regolazione imagine (ACB, Correzione occhi rossi, Luminosità, Contrasto, Saturazione)

Riproduzione imagine

Tip : Imagine singola, Miniature, Multi slide, Filmato

Interfaccia

• Connettore digitale in uscita : USB 2.0 Alta velocità
  Audio : Mono
• Uscita video: NTSC, PAL (selezionabile dall'utente)

Sorgente di alimentazione

• Batteria ricaricabile : SLB-10A, 3.7V (1,050mAh)
• Adattatore : SAC-47 (DC 4.2V, 400mA)

Dimensioni (Ixhxp)

• 87.7 X 56.3 X 20mm (escluse le parti protundenti)

Peso 114.5g (senza batterie e card)
Temperatura di esercizio
0 40^
Umidità di esercizio
- 5 85%
Software - Samsung Master, Adobe Reader

• Le specifiche possono essere modificare nella preawiso.
  Tutti i marchi sono di proprietà dei rispettivi proprietari.

Corretto smaltimento del prodotto

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi dell'Unione Europea e in quali con sistemas di raccolta differenziate) Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non devesse smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni

all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare quello prodotto da altre tipi di rifiuti e riciclario in maniera responsable per favore il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla racolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smalitto unitamente ad altri rifiuti commerciali.

Da sempre Samsung Techwin è particolaremente attenta alle problematiche riguardanti la tutela dell'ambiente. Lazienda si è pertanto impegnata ad implementare, nel corso dell'interoprocesso produttivo, una series di azioni miranti ad ottenerod prodotti sempre più ecocompatibilì.

L'Ecomarchio aposto sui prodotti certifica l'impegno di Samsung Techwin nel Campo della produzione ecocompatibile e indica che queri prodotti soddisfano i requisiti previsti alla Direttiva RoHS emanata dal Parlamento Europeo.

MEMO

ITALIANO

15

MEMO

Correia da camera fotografica

Cabo USB (SUC-C3)
Adaptadora de CA (SAC-47)

Itens optionally

Estojo da camera

SD/SDHC/MMC cartao de memória

Manual do Usuário, Garantia do produits

CD de software

:Selezione ANO / MES/DIA/HORA/MINUTO/TIPO DE DATA

Botão ESQUERDO

Selezione um modo de camera.

1. Ligue a-camera.

1. Secure a-camera conformeamente

1. Confirme a composicao

1. Tire umafoto

• Tipo: Foco automatico TTL
