Lavastoviglie Manuale dell'utente Serie DW60A609*/DW60A608*

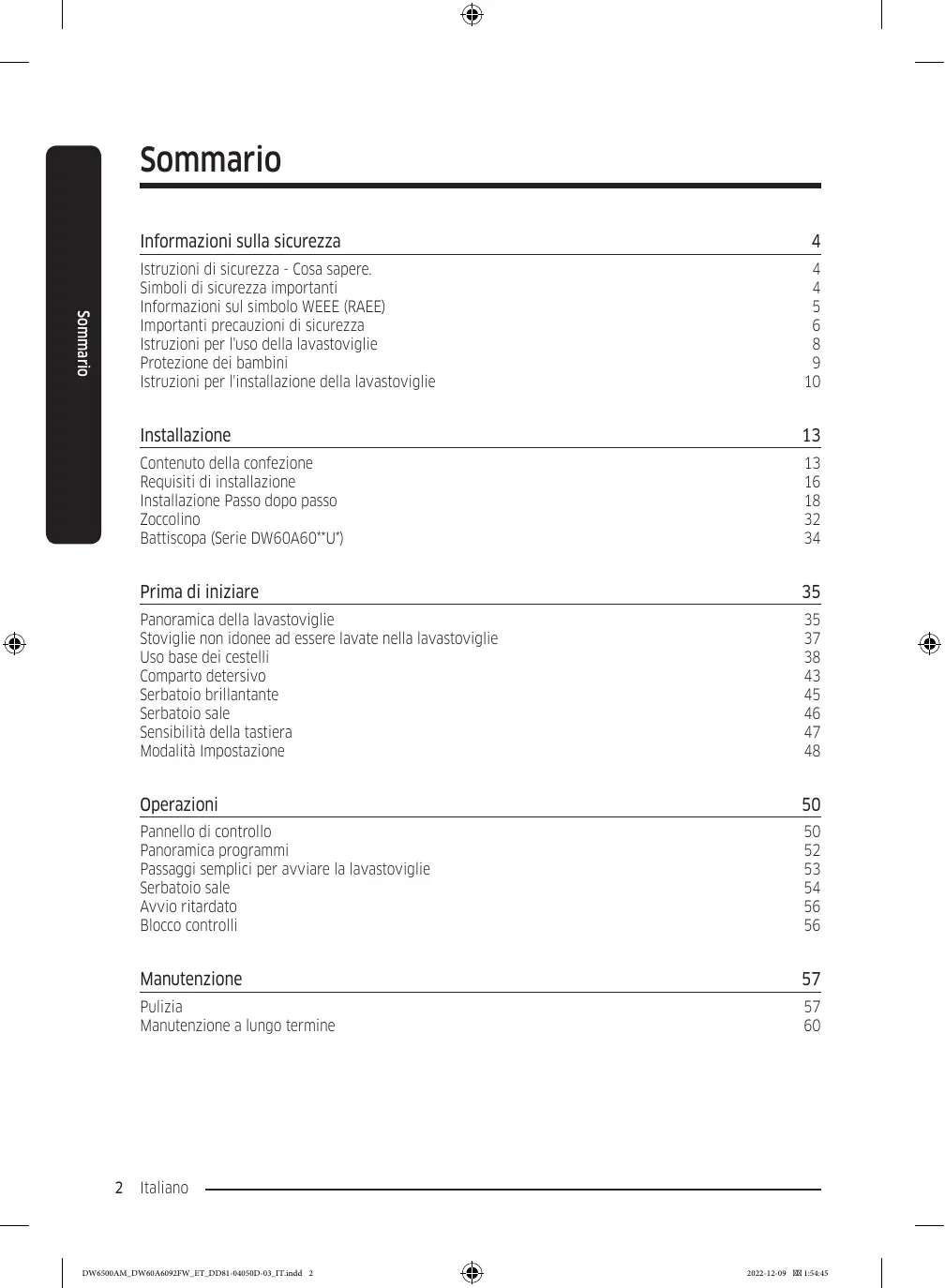

Sommario Informazioni sulla sicurezza

Istruzioni di sicurezza - Cosa sapere. Simboli di sicurezza importanti Informazioni sul simbolo WEEE (RAEE) Importanti precauzioni di sicurezza Istruzioni per l'uso della lavastoviglie Protezione dei bambini Istruzioni per l'installazione della lavastoviglie

Contenuto della confezione Requisiti di installazione Installazione Passo dopo passo Zoccolino Battiscopa (Serie DW60A60**U*)

Panoramica della lavastoviglie Stoviglie non idonee ad essere lavate nella lavastoviglie Uso base dei cestelli Comparto detersivo Serbatoio brillantante Serbatoio sale Sensibilità della tastiera Modalità Impostazione

Pannello di controllo Panoramica programmi Passaggi semplici per avviare la lavastoviglie Serbatoio sale Avvio ritardato Blocco controlli

Pulizia Manutenzione a lungo termine

Checkpoint Codici informativi

Diagramma dei cicli di lavaggio

Trasporto/spostamento Protezione anti gelo Smaltimento della lavastoviglie e salvaguardia dell'ambiente Suggerimenti per risparmi energetici e idrici Informazioni EPREL Specifiche

Risoluzione dei problemi

Informazioni sulla sicurezza Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della tua nuova lavastoviglie.

Informazioni sulla sicurezza

Istruzioni di sicurezza - Cosa sapere. Leggi attentamente questo manuale per apprendere l'uso sicuro ed efficiente delle varie funzioni e caratteristiche offerte da questa lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ogniqualvolta se ne presenti la necessità. Questo apparecchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descritto. Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. È responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento. Poiché le istruzioni operative qui descritte coprono i vari modelli disponibili, le caratteristiche della lavastoviglie acquistata possono differire leggermente da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza autorizzato di zona o visita il sito www.samsung.com per trovare le informazioni necessarie.

Simboli di sicurezza importanti Significato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi, la morte e/o danni materiali. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni materiali. NOTA Indica che sussiste il rischio di lesioni personali o danni materiali. La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni scrupolosamente. Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contenuto. In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente.

Informazioni sul simbolo WEEE (RAEE)

Informazioni sulla sicurezza

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH, WEEE, Batterie, visitare la pagina sulla sostenibilità disponibile sul sito Samsung.com.

Informazioni sulla sicurezza Importanti precauzioni di sicurezza

Informazioni sulla sicurezza

Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni: 1. Questo prodotto non deve essere utilizzato da bambini e adulti che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio. 2. Per l'uso in Europa: Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto. 3. Controllare che i bambini non giochino con questo apparecchio. 4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, a un tecnico dell’assistenza o a personale qualificato. 5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza riutilizzare i tubi vecchi. 6

Informazioni sulla sicurezza

6. Verificare che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell’apparecchio se queste sono poste alla base del prodotto. 7. Per l'uso in Europa: Senza una costante supervisione da parte di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio. 8. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility. 9. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale. Questo apparecchio è destinato a un uso domestico o applicazioni similari, ad esempio: • aree adibite a cucina per il personale di negozi, uffici e altri ambienti lavorativi; • aziende agricole • uso da parte del cliente in hotel, motel e altri ambienti residenziali; • bed and breakfast.

Informazioni sulla sicurezza Istruzioni per l'uso della lavastoviglie

Informazioni sulla sicurezza

Questa lavastoviglie non è progettata per un uso commerciale. È intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali: • Negozi • Uffici e showroom e dai residenti di: • Ostelli e guest house. L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglie, così come specificato nel manuale dell'utente. Qualsiasi altro uso non è supportato dal costruttore e potrebbe risultare pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio. Non utilizzare solventi nella lavastoviglie. Pericolo di esplosione. Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostanze irritanti o corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo. Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare. Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali. Usare solo detersivo e brillantante per lavastoviglie per uso un domestico. Non usare detersivo liquido. Non usare detergenti fortemente acidi Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di questa precauzione potrebbe danneggiare gravemente il serbatoio. Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Verificare di disporre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del sale. Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contenere additivi insolubili che possono danneggiare il funzionamento dell'addolcitore. In un apparecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e asciugatura delle posate è più efficace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i manici rivolti verso l'alto. Il vasellame e gli elementi in plastica non resistenti all'acqua bollente, quali ad esempio contenitori o posate in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della lavastoviglie possono provocarne la deformazione o lo scioglimento. Nei modelli dotati della funzione Avvio ritardato, verificare che il dispenser sia asciutto prima di aggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e non essere quindi sparso uniformemente.

Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Informazioni sulla sicurezza

Protezione dei bambini Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarne i comandi. I bambini non sono in grado di comprenderne i potenziali pericoli. Pertanto devono essere controllati ogniqualvolta si lavori in cucina. Un bambino che gioca con la lavastoviglie potrebbe rimanervi chiuso dentro. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto. I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso e siano in grado di utilizzarlo in sicurezza, riconoscendo i potenziali rischi derivanti da un uso improprio dell'apparecchio. TENERE I BAMBINI LONTANI DAI DETERSIVI! I detersivi per lavastoviglie contengono sostanze irritanti e corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Tenere i bambini lontano dalla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno potrebbero esservi residui di detersivo. Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo.

Informazioni sulla sicurezza Istruzioni per l'installazione della lavastoviglie Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visibile. Non utilizzare mai un apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolo. Informazioni sulla sicurezza

La lavastoviglie deve essere collegata a una presa di corrente dotata di apposito interruttore. La presa elettrica deve essere facilmente raggiungibile dopo l'installazione della lavastoviglie in modo che sia possibile scollegare l'apparecchio rapidamente e in qualsiasi momento (vedere la sezione "Panoramica della lavastoviglie" a pagina 35). Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica, questa potrebbe surriscaldarsi con il conseguente rischio di incendio. La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a fiamme libere o altri apparecchi che possono irradiare calore, quali caloriferi ecc.. Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello. Prima di collegare l'apparecchio, verificare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualificato. La sicurezza elettrica di questo apparecchio può essere garantita solo quando vi sia continuità tra l'apparecchio e il sistema di messa a terra. È della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico questo deve essere controllato da un elettricista qualificato. Il costruttore non potrà essere ritenuto responsabile per eventuali conseguenze derivanti da un sistema di messa a terra inappropriato (per es. scariche elettriche). Non collegare l'apparecchio alla presa di corrente mediante una multipresa o una prolunga. Queste infatti non garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento). Questo apparecchio può essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un tecnico qualificato una valutazione dei rischi associata a questo tipo di installazione.

L'alloggiamento in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere l'alloggiamento nell'acqua. Nel tubo del sistema Aqua-Stop sono presenti fili elettrici. Non tagliare mai il tubo di carico dell'acqua, anche se troppo lungo. Informazioni sulla sicurezza

L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualificato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualificato possono rappresentare un pericolo. Il costruttore non potrà essere ritenuto responsabile del lavoro eseguito da personale non autorizzato. Il sistema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispettate le seguenti condizioni: • La lavastoviglie sia correttamente installata e collegata. • Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario. • Il rubinetto sia stato chiuso in caso di inutilizzo dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze). • Il sistema impermeabile entra in funzione anche se l'apparecchio è spento. Tuttavia, l'apparecchio deve essere collegato alla corrente elettrica. Un apparecchio danneggiato può rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla dalla corrente elettrica e rivolgersi al rivenditore o ad un Centro di assistenza autorizzato. Riparazioni non autorizzate possono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potrà essere ritenuto responsabile. Le riparazioni devono essere eseguite solo da un tecnico dell'assistenza qualificato. I componenti difettosi devono essere sostituiti solo con ricambi originali. La sicurezza dell'apparecchio può essere garantita solo utilizzando ricambi originali. Scollegare sempre la lavastoviglie dalla corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina). Se il cavo di collegamento è danneggiato, sostituirlo con uno idoneo disponibile presso il costruttore. Per ragioni di sicurezza, il cavo può essere sostituito solo da un Centro di assistenza autorizzato o da un tecnico qualificato. In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia.

Informazioni sulla sicurezza

Informazioni sulla sicurezza

In caso di guasto o ai fini della pulizia, l'apparecchio risulta totalmente isolato dalla corrente elettrica quando: • l'interruttore della presa a parete è disattivato e la spina è estratta, oppure • l'interruttore generale è disattivato, oppure • il fusibile principale è disattivato, oppure • Il fusibile a vite è stato rimosso (in paesi dove tale operazione è prevista). Non modificare l'apparecchio, salvo previa autorizzazione del costruttore. Non aprire mai il telaio/l'alloggiamento dell'apparecchio. Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche. Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sarà invalidata. Durante l'installazione del prodotto, verificare che vi sia spazio sufficiente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione. Se lo spazio tra l'apparecchio e il lavello è insufficiente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa. Verificare che il livello di durezza dell'acqua impostato sulla lavastoviglie sia idoneo a quello della propria zona (vedere la sezione "Serbatoio sale" a pagina 46). Consultare www.samsung.com/support per ulteriori dettagli sui materiali e le riparazioni.

Installazione Contenuto della confezione Accertarsi che nella confezione siano presenti tutte le parti. In caso di domande relative alla lavastoviglie o ad una delle sue parti, contattare un Centro di assistenza clienti Samsung locale o il rivenditore. L’aspetto effettivo della lavastoviglie può variare in base al modello ed al paese di appartenenza. ATTENZIONE Una volta disimballata la lavastoviglie, conservare gli imballi fuori dalla portata dei bambini al fine di garantirne la sicurezza. Installazione

Staffa superiore (2 pz.)

Adesivo anti condensa (1 pz.)

Staffa sportello (2 pz.)

Sotto piedino (3 pz.)

Fermi specifici per pannello (fermi per pannelli in legno, 2 pz.)

Vite Ø3,5 X 25 (2 pz.)

Installazione Modelli FBI (a scorrimento, DW60A60**IB)

Staffa superiore (2 pz.)

Adesivo anti condensa (1 pz.)

Coperchio in plastica (2 pz.)

Fissaggi pannello decorativo (2)

Vite Ø3,5 X 16 (2 pz.)

Sotto piedino (3 pz.)

Fissaggi pannello decorativo (2)

Modelli BU (Sottopiano, DW60A60**U*)

Sotto piedino (3 pz.)

Dado battiscopa (4 pezzi)

Bullone battiscopa (4 pezzi)

Adesivo anti condensa (1 pz.)

Kit di installazione (non in dotazione)

Fascetta stringitubo

Strumenti necessari (non in dotazione) Installazione

Occhiali di sicurezza

Chiave inglese (22 mm) per il piedino anteriore

Cacciavite a testa piatta

Installazione Requisiti di installazione Per prevenire eventuali rischi di incendio, scariche elettriche o lesioni fisiche, tutti i cablaggi e la messa a terra devono essere eseguiti da personale qualificato.

Alimentazione • Installazione

È necessario un circuito di alimentazione da 220-240 V, 50 Hz dedicato alla lavastoviglie. La presa di corrente deve avere un capacità nominale di 16 A (max 11 A per la lavastoviglie) AVVERTENZA

Non utilizzare prolunghe. Usare solo il cavo di alimentazione in dotazione alla lavastoviglie. Al termine dell'installazione, verificare che il cavo di alimentazione non sia piegato o danneggiato.

Messa a terra Per una messa a terra permanente, la lavastoviglie deve essere collegata ad una parte metallica o ad un sistema di messa a terra permanente. Il conduttore della messa a terra deve essere collegato dai conduttori del circuito al terminale di messa a terra della lavastoviglie. AVVERTENZA •

Non collegare il cavo di messa a terra a condotte in plastica, tubazioni del gas o tubazioni dell'acqua calda. Conduttori di messa a terra collegati in maniera inappropriata possono provocare scariche elettriche. Non alterare la spina elettrica in dotazione all'apparecchio. Qualora la spina elettrica non sia adeguata alla presa a parete, richiederne la sostituzione a un elettricista specializzato.

Erogazione dell'acqua • • •

La mandata dell'acqua deve essere in grado di sopportare una pressione dell'acqua in entrata compresa tra 0,04 MPa e 1 MPa. La temperatura dell'acqua deve essere inferiore a 60 °C. Sulla tubazione deve essere montato un rubinetto con filettatura maschio da 3/4”.

Per ridurre eventuali rischi di perdite: • • • •

Verificare che i rubinetti dell'acqua siano facilmente accessibili. Chiudere il rubinetto di mandata dell'acqua in caso di inutilizzo della lavastoviglie. Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo. Per fermare eventuali perdite, sigillare le giunzioni delle tubazioni con nastro in teflon o sigillante idoneo.

Aqua Stop Aqua Stop è un componente elettrico progettato per prevenire perdite di acqua. Il dispositivo Aqua Stop viene fissato al tubo di carico dell'acqua e interrompe automaticamente l'erogazione in caso di danni alla tubazione. ATTENZIONE • •

Maneggiare Aqua Stop con attenzione. Non sbattere o torcere il tubo collegato al dispositivo Aqua Stop. Se il dispositivo Aqua Stop risulta danneggiato, chiudere il rubinetto di mandata dell'acqua ed estrarre la spina dalla presa elettrica. Quindi contattare un Centro di assistenza autorizzato locale Samsung o un tecnico qualificato.

Temperatura ambiente

Se si utilizza un tubo di scarico dedicato alla lavastoviglie, collegarlo allo scarico ad una altezza compresa tra 30 e 70 cm da terra. Collegando il tubo di scarico ad uno scarico oltre gli 80 cm dal pavimento si potrà causare il riflusso dell'acqua di scarico.

Non installare la lavastoviglie in un'area esposta a temperature sotto zero. La lavastoviglie trattiene sempre un piccolo quantitativo di acqua nelle tubazioni e nei rubinetti. Qualora l'acqua ghiacci nella lavastoviglie o nelle tubazioni, può danneggiare la lavastoviglie ed alcune sue parti.

Una volta installata la lavastoviglie, eseguire unRapido per accertarsi che sia installata correttamente.

Per motivi di sicurezza, la lavastoviglie deve essere installata su una superficie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni. Evitare di posizionare la lavastoviglie sopra un tappeto o sopra la moquette. Tappeti e piastrelle di materiale morbido contribuiscono a incrementare le vibrazioni e possono causare leggeri spostamenti della lavastoviglie durante il funzionamento.

AVVERTENZA Non installare la lavastoviglie su una struttura instabile. • Accertarsi che la lavastoviglie sia livellata agendo sul piedino regolabile. • Una volta livellata la lavastoviglie, verificare che lo sportello si apra e si chiuda correttamente.

Installazione Installazione Passo dopo passo La procedura di installazione può variare in base al modello di lavastoviglie posseduto.

PASSAGGIO 1 Scegliere una posizione

A B Scegliere una posizione che rispetti i seguenti criteri. • La posizione deve avere una base stabile capace di sopportare il peso della lavastoviglie. • La posizione deve essere vicina a un lavello con facile accesso alla mandata dell'acqua, allo scarico e a una presa elettrica. • La posizione della lavastoviglie deve consentire di caricare comodamente i piatti. • La posizione di installazione deve avere uno spazio sufficiente per garantire l'agevole apertura dello sportello e lo spazio necessario tra i fianchi del prodotto e i lati del vano. • La parte posteriore deve essere libera da ostacoli. Installazione in una nuova posizione Qualora si desideri installare la lavastoviglie in una nuova posizione, seguire queste istruzioni prima di procedere. 1. Usando un seghetto da traforo, praticare un foro sul lato dell'armadiatura che sostiene il lavello (A). 2. Se la base interna all'armadiatura del lavello è rialzata rispetto al pavimento della cucina ed è più in alto rispetto agli attacchi della lavastoviglie, praticare un foro nella base interna e nel lato dell'armadiatura (B).

Se si sta sostituendo una vecchia lavastoviglie, controllare gli attacchi esistenti per verificarne la compatibilità con quelli della nuova lavastoviglie e sostituirli, se necessario. Eventualmente praticare un foro sul lato opposto dell'armadiatura in base alla posizione della presa elettrica.

Dimensioni dell'armadiatura 600

550 (modello da incasso) 570 (modello sottopiano e a filo)

NOTA Se la distanza tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriore con il piedino di sostegno in dotazione prima di procedere con l'installazione. Per maggiori particolari, vedere la sezione successiva. Se la distanza è inferiore a 850 mm, procedere al PASSO 3.

Installazione PASSAGGIO 2 Per inserire il sottopiedino (tranne i modelli ad installazione libera) Se la distanza tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriore con il piedino di sostegno in dotazione prima di procedere con l'installazione. 1. Sdraiare la lavastoviglie sul retro. ATTENZIONE 850 ~

Non sdraiare la lavastoviglie sul fianco. L'acqua potrebbe fuoriuscire. 2. Individuare il piedino di sostegno nel kit di installazione, quindi inserirlo nell'alloggiamento sul fondo della lavastoviglie come mostrato in figura.

PASSAGGIO 3 Controllare i tubi dell'acqua • • •

La pressione dell'acqua in entrata deve essere compresa tra 0,04 MPa e 1,0 MPa. Accertarsi che la temperatura dell'acqua non oltrepassi i 60 °C. L'acqua calda oltre i 60 °C può provocare malfunzionamenti nella lavastoviglie. Verificare che il rubinetto di mandata dell'acqua sia chiuso prima di collegare la tubazione dell'acqua alla lavastoviglie.

PASSAGGIO 4 Disporre i tubi 1. Pulire il fondo del piano.

2. Fissare l'adesivo protettivi come mostrato.

3. Far passare la spina del cavo di alimentazione, il tubo dell'acqua ed il tubo di scarico attraverso il foro del lavello. ATTENZIONE • •

Prestare attenzione a non piegare o schiacciare il cavo elettrico o i tubi. Non rimuovere la carta marrone sul retro della lavastoviglie. La carta serve per mantenere il lato posteriore pulito conto la parete.

Installazione PASSAGGIO 5 Installare il pannello decorativo (per i modelli ad incasso) Modelli FBI (Incasso, DW60A60**BB) 1. Appoggiare la dima di installazione sul retro del pannello decorativo e fissarla temporaneamente con nastro adesivo trasparente. Notare che il retro del pannello decorativo verrà fissato allo sportello della lavastoviglie.

La parte superiore del pannello decorativo deve essere allineata alla estremità superiore della dima di installazione. • Usare un pannello decorativo del peso di 3~7 kg. • Lo spessore massimo del pannello personalizzato è di 20 mm. 2. Segnare le 14 posizioni indicate dalla dima di installazione.

3. Rimuovere la dima di installazione e serrare i fermi del pannello decorativo (A) con 2 viti (B, Ø3,5 X 25) come mostrato in figura.

4. Serrare la staffa dello sportello (C) con 8 viti (D, Ø4 X 14) come mostrato in figura.

5. Inserire le staffe (C) dello sportello sul pannello decorativo nei fori (E) dello sportello della lavastoviglie per fissare il pannello decorativo. 6. Tenendo il pannello decorativo, fissarlo allo sportello e inserire i i fermi del pannello (A) nei fori (F) come mostrato in figura. 7. Spingere il pannello decorativo verso il basso per fissarlo.

ATTENZIONE C Il pannello frontale della lavastoviglie non deve estendersi oltre 30 mm dalla parte superiore della lavastoviglie stessa.

8. Regolare la vite della molla tenendo lo sportello aperto ad una angolazione di 30 gradi. Lo sportello deve poter restare in posizione e non cadere. ATTENZIONE • •

Non effettuare la regolazione della molla mentre lo sportello è completamente aperto. Se il pannello frontale pesa oltre i 7 kg, lo portello potrebbe cadere durante l'apertura. I pannelli frontali decorativi che pesano oltre 7 kg sono sconsigliati.

Installazione 9. Aprire lo sportello della lavastoviglie e rimuovere le 4 viti. ATTENZIONE Prestare attenzione durante l'apertura dello sportello. Lo sportello potrebbe aprirsi e chiudersi improvvisamente qualora la molla di richiamo non sia stata regolata in modo opportuno, provocando lesioni personali. Installazione 10. Fissare il pannello decorativo allo sportello avvitando le 4 viti (Ø3,5 X 45).

Modelli FBI (a scorrimento, DW60A60**IB) Questo modello di lavastoviglie è dotato di un sistema di bilanciamento automatico dello sportello. Possiede una cerniera scorrevole perfetta per le cucine senza zoccolino o per una installazione sopra una piccola credenza. L'altezza del pannello decorativo (A) può essere compresa tra minimo 670 mm fino ad un massimo di 800 mm in base alla posizione di installazione. Il peso del pannello decorativo non può superare i 10 kg. Vedere la tabella dei pesi (C) in base alla altezza del mobiletto (B), per poter determinare l'altezza del pannello decorativo.

1. Appoggiare la dima di installazione sul retro del pannello decorativo e fissarla temporaneamente con nastro adesivo trasparente. Notare che il retro del pannello decorativo verrà fissato allo sportello della lavastoviglie. 2. Segnare le 4 posizioni indicate dalla dima di installazione. NOTA 10

L'altezza del pannello decorativo può essere compresa tra minimo 670 mm fino ad un massimo di 800 mm in base alla posizione di installazione. ATTENZIONE Il peso del pannello decorativo non può superare i 10 kg. Italiano

DW6500AM_DW60A6092FW_ET_DD81-04050D-03_IT.indd 25

3. Rimuovere la dima di installazione e serrare i ganci del pannello decorativo (B), (C) con le 12 viti (A) come mostrato in figura.

A C A A A B Installazione

Tenendo il pannello personalizzato, fissarlo allo sportello e inserire i perni del pannello nei fori corrispondenti sullo sportello. ATTENZIONE

Usare un pannello personalizzato del peso di 4-10kg. Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

È possibile regolare l'altezza della lavastoviglie per livellarla. Da notare che in questi passaggi, la lavastoviglie non viene inserita completamente nel vano. 1. Usare una livella per verificare che la lavastoviglie sia livellata. 2. Per regolare l'altezza anteriore, usare un cacciavite a lama piatta (-). • Per aumentare l'altezza, ruotare il piedino in senso antiorario. • Per aumentare l'altezza, ruotare il piedino in senso orario.

PASSAGGIO 6 Livellare la lavastoviglie

Cucine alte (Inserire il piedino posteriore)

3. Per regolare l'altezza posteriore, inserire un cacciavite a croce (+) nel foro centrale della lavastoviglie. • Per ridurre l'altezza, ruotare il cacciavite in senso orario. • Per aumentare ridurre l'altezza, ruotare il cacciavite in senso antiorario. • Posizionare una livella sullo sportello e sulle guide dei cestelli all'interno della vasca, come mostrato, per verificare il corretto livellamento della lavastoviglie.

Controllare il livellamento da avanti verso dietro

Controllare il livellamento da lato a lato

Installazione 4. Lasciare almeno uno spazio di 5 mm tra la parte superiore della lavastoviglie ed la parte inferiore del piano della cucina. Min. (5 mm)

5. Una volta livellata la lavastoviglie, verificare che lo sportello si apra e si chiuda correttamente.

PASSAGGIO 7 Fissare la lavastoviglie Per fissare la lavastoviglie al piano della cucina è possibile usare le staffe in dotazione. In alternativa, è possibile aprire i fori laterali per fissare la lavastoviglie sui laterali dell'armadiatura.

Al piano della cucina usando le staffe 1. Inserire le staffe in dotazione nei fori anteriori centrali della lavastoviglie come mostrato in figura. Installazione

2. Inserire la lavastoviglie completamente nel vano sotto il piano.

3. Serrare le 2 viti (Ø4 X 14) per fissare le staffe. NOTA

Una volta fissata la lavastoviglie al piano, rimangono alcune viti. Tali viti possono essere smaltite o se lo si desidera possono essere usate per fissare i laterali della lavastoviglie alla armadiatura. 4. Collegare il tubo dell'acqua ma non aprire il rubinetto di mandata fino al termine della installazione.

Installazione Sui lati ATTENZIONE Se i tappi di plastica non sono montati, possono verificarsi perdite di acqua che possono causare una scarica elettrica. 1. Rimuovere i tappi di plastica.

2. Serrare le 2 viti (Ø3,5 X 16) nei 2 fori (contrassegnati nell'illustrazione). 3. Inserire il coperchio di plastica in dotazione nei 2 fori nei quali sono state inserite le viti. 4. Collegare il tubo dell'acqua ma non aprire il rubinetto di mandata fino al termine della installazione.

PASSAGGIO 8 Collegamento del tubo di scarico 1. Collegare il tubo di scarico allo scarico. ATTENZIONE •

Installare il sistema di scarico correttamente in modo che il tubo non fuoriesca dallo scarico durante la fase di scarico. Accertarsi che il tubo di scarico, il tubo di carico ed il cavo di alimentazione non siano attorcigliati o piegati.

PASSAGGIO 9 Controllo finale Rimuovere tutti gli imballaggi, i fogli e le parti non necessarie dall'interno della lavastoviglie. Attivare l'interruttore. Aprire il rubinetto di mandata dell'acqua per erogare acqua alla lavastoviglie. Collegare il cavo di alimentazione alla presa ed accendere la lavastoviglie. Quindi selezionare ed eseguire il programma Rapido. 5. Controllare che l'accensione avvenga regolarmente e che non vi siano perdite durante il funzionamento della lavastoviglie. Verificare eventuali perdite d'acqua su entrambe le estremità della tubazione dell'acqua e del connettore del tubo di scarico. 1. 2. 3. 4.

Installazione Zoccolino È possibile fissare lo zoccolino in base al modello o alla posizione di installazione.

1. Inserire lo zoccolino sul fondo della lavastoviglie. 2. Aprire lo sportello della lavastoviglie e disegnare una linea sullo zoccolino laddove interferisce con lo sportello.

3. Seguire la linea e tagliare lo zoccolino usando un seghetto.

4. Fissare lo zoccolino sul fondo della lavastoviglie. Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Zoccolino pre-tagliato (Serie DW60A60**U*) 1. Inserire le staffe in dotazione sul fondo della lavastoviglie. Ruotarle in posizione. • Vedere l'immagine sulla sinistra per la corretta sequenza di fissaggio e posizionamento delle staffe.

2. Inserite lo zoccolino pre-tagliato prima nella staffa, quindi serrare le viti per fissarlo. Vedere l'immagine sulla sinistra ed accertarsi che le staffe siano posizionate correttamente. ATTENZIONE Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie. 545,4

3. Spingere lo zoccolino con le staffe sul fondo della lavastoviglie come mostrato in figura.

Installazione Battiscopa (Serie DW60A60**U*) Per installare il battiscopa inferiore, seguire i seguenti passaggi.

1. Inserire le staffe in dotazione sul fondo della lavastoviglie. Ruotarle in posizione. • Vedere l'immagine sulla sinistra per la corretta sequenza di fissaggio e posizionamento delle staffe. 2. Inserire il battiscopa prima nelle staffe, quindi serrare i quattro dadi e bulloni per fissare il battiscopa in posizione. NOTA Se la lavastoviglie viene sollevata regolando il piedino, spostare il battiscopa verso il basso in modo che si adatti alla parte inferiore. 3. Spingere il battiscopa con le staffe sul fondo della lavastoviglie come mostrato in figura. ATTENZIONE Verificare che il battiscopa non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

Prima di iniziare Seguire queste istruzioni attentamente per effettuare una appropriata installazione della lavastoviglie e prevenire eventuali incidenti durante il lavaggio delle stoviglie.

Panoramica della lavastoviglie Modelli DW60A609*

09 Tubo ingresso acqua

Prima di iniziare Modelli DW60A608*

01 Griglia per coltelli

09 Tubo ingresso acqua

Non lavare stoviglie coperte di cenere, sabbia, cera, grasso lubrificante o vernice. Tali materiali possono danneggiare la lavastoviglie. La cenere non si scioglie e verrà sparsa all'interno di tutta la lavastoviglie. Rimuovere dai piatti i residui di cibo quali ossa, semi di frutta e altro come stuzzicadenti, tovaglioli di carta, ecc. I residui di cibo possono provocare rumorosità, malfunzionamento della lavastoviglie e danneggiare i piatti e la lavastoviglie stessa.

Stoviglie non idonee ad essere lavate nella lavastoviglie AVVERTENZA Prima di iniziare

Lavare solo stoviglie quali bicchieri, porcellana e posate dichiarati dal produttore come lavabili in lavastoviglie. Non lavare alluminio (es. filtri anti grasso). Questa lavastoviglie può danneggiare l'alluminio o, in casi estremi, provocare una grave reazione chimica. Non lavare i seguenti articoli: • Oggetti in rame, ottone, stagno, avorio e alluminio o con adesivi • Plastiche non resistenti al calore • Oggetti fatti a mano, antiquariato, vasi preziosi e bicchieri decorativi • Oggetti in porcellana o ceramica smaltata • Vasellame, stoviglie in legno od oggetti con parti in legno • Bicchieri delicati o in cristallo piombato. Dopo frequenti lavaggi i bicchieri possono apparire opacizzati. NOTA Le stoviglie in argento entrate in contatto con cibi contenenti zolfo possono scolorire. Tra questi rosso d'uovo, cipolle, maionese, senape, pesce, pesce in salamoia e marinato.

Prima di iniziare Uso base dei cestelli Regolazione dell'altezza È possibile regolare l'altezza del cestello superiore in modo che il cestello inferiore possa accogliere stoviglie di altezza maggiore. In base alla posizione impostata del cestello superiore, il cestello inferiore può accogliere stoviglie con un diametro massimo di 30 cm, mentre il cestello superiore fino a un diametro di 18 cm (con la griglia per le posate) o 25 cm (senza griglia per le posate). ATTENZIONE • • Prima di iniziare

Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglie. La regolazione del cestello dopo il carico dei piatti potrebbe danneggiare i piatti. Durante la regolazione afferrare entrambe le maniglie, in caso contrario lo sportello della lavastoviglie non si chiuderà correttamente. •

Per sollevare il cestello superiore, tirarlo verso l'alto. La leva di regolazione scatterà portando il cestello nella posizione desiderata. Per abbassare il cestello superiore, afferrare entrambe le leve poste sulla sinistra e destra del cestello superiore e premere verso il basso entrambi i lati del cestello.

Rimozione del cestello superiore ATTENZIONE • •

Non azionare la lavastoviglie senza il cestello superiore in posizione. In caso contrario, potrebbero avvertirsi rumori e la lavastoviglie potrebbe non funzionare correttamente. Dal momento che il cestello superiore è removibile, inserirlo correttamente in modo da garantire il regolare funzionamento della lavastoviglie.

Tirare il cestello superiore verso avanti fino alla completa estensione, quindi sollevarlo leggermente per rimuoverlo. Vedere le immagini seguenti.

Caricamento dei piatti Cestello inferiore Si consiglia di posizionare le stoviglie grandi che sono più difficili da pulire (pentole, padelle, coperchi, piatti da portata e insalatiere) nel cestello inferiore. È preferibile posizionare i piatti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre posizionati a testa in giù. Le pentole profonde devono essere inclinate in modo da permettere il deflusso dell'acqua. Il cestello inferiore è dotato di snodi per poterlo ripiegare così da caricare facilmente pentole e padelle grandi.

NOTA Stoviglie lunghe, posateria da portata, posate per insalata e grandi coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione.

Prima di iniziare Uso delle rastrelliere pieghevoli Per un migliore impilamento di pentole e padelle, le rastrelliere possono essere ripiegate come mostrato nella figura a destra.

Cestello superiore Il cestello superiore è progettato per trattenere oggetti più delicati e leggeri, quali bicchieri, tazzine e tazze, così come piatti, piccole scodelle e padelle piane (se non eccessivamente sporche). Inserire i piatti e le stoviglie in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giù.

Scanalature guida È possibile inserire i piatti nella rastrelliera centrale in vari modi modificando la posizione delle scanalature guida. Spostando il tasto della guida verso sinistra, è possibile caricare bicchieri da vino standard. Spostando il tasto della guida verso il centro, è possibile caricare bicchieri da vino più corti o bicchieri da liquore. Spostando il tasto della guida verso destra, è possibile caricare ciotole e piatti.

Griglia posate (modelli DW60A609*) La griglia per posate è idonea ad accogliere posate e utensili di cucina piatti. Usare la griglia per le posate per organizzare le posate o gli utensili piatti. NOTA È possibile rimuovere la griglia per le posate qualora sia necessario disporre di maggiore spazio nel cestello superiore.

Prima di iniziare Griglia 3° cestello È possibile caricare facilmente le posate da un cestello removibile nella griglia sopra. È anche possibile rimuovere i cestelli sinistro e destro per accogliere utensile di dimensioni maggiori. Entrambi i cestelli sono removibili

Griglia posate Uso del supporto per bicchieri Il supporto per bicchieri è stato progettato per i bicchieri da vino. Inserire i bicchieri a stelo nei supporti previsti. Se il supporto non viene utilizzato, è possibile ripiegarlo.

Comparto detersivo Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta. Versare la giusta quantità di detersivo per il programma di lavaggio selezionato in modo da ottenere prestazioni ottimali. AVVERTENZA •

Non inserire detersivo per la lavastoviglie nella bocca. Non inalare i fumi del detersivo per lavastoviglie. Il detersivo per lavastoviglie contiene sostanze chimiche irritanti e caustiche che possono compromettere la capacità respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza. Tenere il detersivo per la lavastoviglie fuori dalla portata dei bambini.

Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebbe ridurre l'efficacia della lavastoviglie o provocarne il malfunzionamento. In assenza di una quantità idonea di detersivo, la lavastoviglie potrebbe non effettuare un lavaggio ottimale. Per le stoviglie normalmente sporche, si consiglia di usare 20-25 grammi di detersivo; tuttavia la quantità potrebbe variare in base al produttore del detersivo, pertanto si raccomanda di seguire le indicazioni del produttore.

Riempimento del dispenser del detersivo 1. Aprire il dispenser del detersivo spingendo verso destra il tasto di sgancio del coperchio. NOTA Il coperchio è sempre aperto al termine di un programma di lavaggio.

Prima di iniziare 2. Aggiungere nell'apposito scomparto la quantità di detersivo consigliata.

3. Chiudere il coperchio facendolo scorrere.

4. Se i piatti e stoviglie sono molto sporchi, versare una piccola quantità di detersivo nello sportello così da avere migliori risultati di lavaggio NOTA Il detersivo aggiuntivo verrà attivato durante la fase del prelavaggio.

Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio.

Serbatoio brillantante Il brillantante migliora le prestazioni di asciugatura della lavastoviglie. Quando la spia Rinse Refil (Aggiungi brillantante) si accende sul pannello di controllo, riempire il serbatoio del brillantante. Usare solo brillantante liquido. L'uso di un brillantante in polvere provocherà l'ostruzione del serbatoio e il malfunzionamento della lavastoviglie. ATTENZIONE • •

Non versare alcun altro tipo di detersivo nel comparto del brillantante. Non riempire eccessivamente il comparto del brillantante. Durante un ciclo di lavaggio, il brillantante in eccesso potrebbe fuoriuscire dal suo serbatoio. Prima di iniziare

Riempimento del serbatoio del brillantante 1. Aprire il tappo del serbatoio del brillantante

2. Riempire il serbatoio con brillantante idoneo. ATTENZIONE Non riempire il serbatoio oltre il livello massimo indicato. Il brillantante in eccesso potrebbe fuoriuscire durante il lavaggio.

3. Chiudere il tappo del serbatoio del brillantante.

Prima di iniziare Serbatoio sale ATTENZIONE • •

Usare solo sale per lavastoviglie. Non utilizzare altri tipi di sale o solvente. In caso contrario, il serbatoio del sale e l'addolcitore dell'acqua potrebbero subire danni. Per prevenire una corrosione dovuta ad una quantità eccessiva di sale o di acqua salata, riempire il serbatoio del sale poco prima dell'inizio del ciclo di lavaggio.

Riempimento del serbatoio del sale

1. Aprire lo sportello. 2. Ruotare il tappo in senso antiorario per aprirlo. NOTA Aprendo il coperchio dell'addolcitore, è possibile che fuoriesca dal suo interno acqua pulita per circa un minuto. Aggiungere sale per interrompere la fuoriuscita di acqua. 3. Riempire il serbatoio del sale con acqua (operazione necessaria solo al primo utilizzo della lavastoviglie). 4. Inserire il sale per lavastoviglie ATTENZIONE • •

La capacità massima del serbatoio è di circa 1 kg. Non inserire una quantità eccessiva. Eccedendo la quantità di sale prevista, le prestazioni della lavastoviglie potrebbero risultare influenzate.

5. Ruotare il tappo in senso orario per chiuderlo. NOTA •

Per rimuovere il sale o l'acqua salata dalla lavastoviglie, attivare un programma di lavaggio Rapido. In base alla dimensione dei grani di sale, il completo scioglimento del sale e lo spegnimento della spia ( ) potrebbe richiedere del tempo.

Spia del sale La spia ( ) si accende quando nel serbatoio non è rimasta una quantità sufficiente di sale per i cicli di lavaggio successivi.

Sensibilità della tastiera Al fine di impedire che il pannello di controllo delle funzioni perda sensibilità, seguire queste istruzioni. • • •

Toccare il centro di ogni tasto con un dito. Prestare attenzione a non toccare più di un tasto per volta, tranne quando indicato. Pulire la superficie di contatto regolarmente con un panno morbido inumidito.

Prima di iniziare Modalità Impostazione È possibile variare a piacere il segnale acustico, la funzione di apertura automatica della porta, il livello di brillantante e le impostazioni della durezza dell'acqua.

Accesso alla modalità Setting (Impostazioni) 1. Accendere la lavastoviglie. 2. Tenere premuto il tasto AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cinque secondi entro 60 secondi dall'accensione della lavastoviglie. - Entrando in modalità Setting (Impostazioni), il display visualizza “0:00”.

Impostazioni audio Prima di iniziare

I segnali acustici possono essere attivati o disattivati. 1. Premere il tasto Solo cestello superiore per accedere al menu di impostazione del livello audio. - Il display mostra le impostazioni correnti. (Impostazione predefinita: “U1”) 2. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cambiare le impostazioni. - U0: Segnali acustici off - U1: Segnali acustici on 3. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione della funzione di apertura automatica dello sportello È possibile impostare la lavastoviglie in modo che apra lo sportello al termine di ogni programma di lavaggio in modo da avere migliori risultati dal ciclo di asciugatura. 1. Premere il tasto Pastiglie per impostare l'apertura automatica dello sportello nel menu delle impostazioni. - Il display mostra le impostazioni correnti. (Impostazione predefinita: “A1”) 2. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cambiare le impostazioni. - A0: Funzione disattivata - A1 : Funzione attivata 3. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione brillantante È possibile regolare la quantità di brillantante applicata durante un lavaggio. 1. Premere il tasto Avvio ritardato per accedere alla modalità di impostazione del brillantante. - Il display mostra le impostazioni correnti. (Impostazione predefinita: “F4”) 2. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cambiare le impostazioni. - È possibile selezionare un valore da F1 a F5 (minimo – massimo). 3. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione durezza dell'acqua

È possibile impostare il livello di durezza dell'acqua in base alla durezza dell'acqua della propria zona. La modifica di questa impostazione influenzerà il consumo del sale durante i lavaggi. 1. Premere il tasto Pulizia automatica (modello DW60A60**BB, DW60A60**IB) o Sanific (modello DW60A60**F*, DW60A60**U*) per selezionare il menu di impostazione del livello di durezza dell'acqua. - Il display mostra le impostazioni correnti. (Impostazione predefinita: "H3") 2. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cambiare le impostazioni. - È possibile selezionare un valore da H1 a H6 (dolce – dura). 3. Attendere 5 secondi per memorizzare le impostazioni. NOTA • • •

Cambiare l'impostazione facendo riferimento alla tabella riportata nella sezione “Regolazione del consumo di sale” a pagina 54. Impostazione predefinita: H3 La lavastoviglie rigenera l'addolcitore dell'acqua ogni 3-4 programmi in base alle impostazioni utilizzate. Tuttavia, la lavastoviglie rigenererà l'addolcitore dell'acqua al primo programma dopo la modifica delle impostazioni. La rigenerazione verrà azionata nella fase di asciugatura mediante il riutilizzo di 2,0-2,5 l di acqua e 4-10 minuti compresi nel tempo del programma. Qualora tuttavia l’energia utilizzata risulti maggiore, il quantitativo sarà irrilevante.

Premere per accendere e spegnere la lavastoviglie.

Premere per selezionare il programma di lavaggio desiderato. Per maggiori informazioni vedere la sezione "Panoramica programmi" a pagina 52.

03 Solo cestello superiore

Premere per lavare le stoviglie usando solo il cestello superiore.

04 Solo cestello inferiore

Premere per lavare le stoviglie usando solo il cestello inferiore.

Premere per aumentare la temperatura dell'acqua fino a 69 °C nel risciacquo finale per una sanitizzazione ad alta temperatura. Questa opzione non è disponibile con AUTO, Rapido, Pulizia automatica e Delicato.

Premere per selezionare l'opzione Pastiglie per usare le pastiglie 3 in 1 che non necessitano di sale e brillantante. Questa opzione non è disponibile con AUTO, Rapido e Pulizia automatica.

Blocco controlli permette di bloccare i tasti del pannello di controllo tranne il tasto POWER (Accensione). Per maggiori informazioni vedere la sezione "Blocco controlli" a pagina 56.

È possibile ritardare l'orario di inizio di una programma fino a 24 ore. Per maggiori informazioni vedere la sezione "Avvio ritardato" a pagina 56.

09 START (AVVIO) (Cancel & Drain (Annulla e Scarica))

Premere START (AVVIO) per attivare la lavastoviglie. Verificare che lo sportello sia ben chiuso. Cancel & Drain (Annulla e Scarica): Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasto START (AVVIO) per 3 secondi.

Si accende quando nel serbatoio del sale dell'addolcitore dell'acqua è terminato il sale.

Spia Aggiungi brillantante

Si accende se nella lavastoviglie è terminato il brillantante.

Spia Blocco controlli (Modelli DW60A609*F*, DW60A608*F*, DW60A609*U*, DW60A608*U*)

Si accende se è stato attivato Blocco controlli.

Spia Avvio ritardato

Si accende se è stato attivato Avvio ritardato.

Operazioni Panoramica programmi

01 AUTO Questo programma rileva il livello di sporco ed avvia automaticamente il programma più idoneo al livello di sporco di tutte le stoviglie inserite nella lavastoviglie.

Questo programma riduce il consumo di elettricità ed acqua in base ad un livello normale di sporco della stoviglie.

Selezionare questo programma per stoviglie molto sporche.

Selezionare questo programma per stoviglie normalmente sporche in breve tempo. Le opzioni Pastiglie e Sanifica non sono disponibili in questo programma.

Usare questo programma per piatti poco sporchi od oggetti fragili come i bicchieri. L'opzione Sanifica non è disponibile in questo programma.

Stoviglie di uso quotidiano con sporco normale, ciclo di lavaggio breve.

07 Pulizia automatica

Selezionare questo programma per pulire l'interno della lavastoviglie. Verificare che la lavastoviglie sia vuota.

* I valori del programma ECO sono stati ottenuti seguendo il test standard EN 60436:2020. I valori forniti per gli altri programmi sono solo indicativi.

Passaggi semplici per avviare la lavastoviglie 1. Aprire lo sportello e caricare la lavastoviglie. Assicurarsi di rimuovere eventuali residui di cibo dai piatti. 2. Aggiungere il detersivo nell'apposita vaschetta. Per ottenere migliori risultati, aggiungere il brillantante. 3. Premere POWER (Accensione), quindi selezionare un programma con le necessarie opzioni (Solo cestello superiore, Solo cestello inferiore, Sanific, Pastiglie e Avvio ritardato). Alcune opzioni possono non essere disponibili in base al programma desiderato. NOTA • Selezionando Solo cestello inferiore assicurarsi di aver caricato i piatti nel cestello inferiore. • Selezionando Solo cestello superiore assicurarsi di aver caricato i piatti nel cestello superiore. 4. Premere il tasto START (AVVIO) e chiudere lo sportello. La lavastoviglie inizia il programma di lavaggio dopo aver effettuato un breve scarico. NOTA •

Per cambiare programma una volta avviato, tenere premuto il tasto START (AVVIO) per 3 secondi per annullare il programma in corso. Selezionare quindi un nuovo programma Il programma predefinito è ECO. Per riprendere il programma in corso, una volta aperto lo sportello per arrestare la lavastoviglie durante lo svolgimento di un programma, chiudere semplicemente lo sportello.

Operazioni Serbatoio sale L'addolcitore è studiato per rimuovere i minerali e i sali dall'acqua, i quali potrebbero influenzare negativamente il funzionamento dell'apparecchio. Al fine di ottenere risultati ottimali si consiglia di usare acqua dolce. La durezza dell'acqua è dovuta a impurità che influenzano le prestazioni di lavaggio. Se la durezza dell'acqua è maggiore di 1,0 mmol/l (6°d – secondo la scala tedesca) sarà necessario usare un addolcitore. • Per addolcire l'acqua è necessario inserire del sale per lavastoviglie e regolare il livello dell'addolcitore in base alle condizioni dell'acqua della propria zona. Per maggiori informazioni sulla durezza dell'acqua nella propria zona contattare l'ente locale preposto. • Se il livello di durezza dell'acqua è irregolare, impostare la lavastoviglie al livello massimo. Ad esempio, se la durezza dell'acqua varia tra 6,7 mmol/l e 9,0 mmol/l, impostare la lavastoviglie sul valore 9,0 mmol/l. • L'impostazione predefinita del livello di durezza dell'acqua della lavastoviglie è 3 (2,1-3,0 mmol/l). Se questa impostazione corrisponde alla durezza dell'acqua della propria zona, non è necessario variarla. Operazioni

Regolazione del consumo di sale La lavastoviglie è dotata di un sistema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Questo sistema consente di ottimizzare e personalizzare il consumo di sale ed è possibile impostarlo come segue: 1. Accendere la lavastoviglie. 2. Tenere premuto il tasto AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cinque secondi entro 60 secondi dall'accensione della lavastoviglie. - Entrando in modalità Setting (Impostazioni), il display visualizza “0:00”. 3. Premere il tasto Pulizia automatica (modello DW60A60**BB, DW60A60**IB) o Sanific (modello DW60A60**F*, DW60A60**U*) per selezionare il menu di impostazione del livello di durezza dell'acqua. - Il display mostra le impostazioni correnti. (Impostazione predefinita: "H3") 4. Premere AUTO (modello DW60A60**BB, DW60A60**IB) o Programma (modello DW60A60**F*, DW60A60**U*) per cambiare le impostazioni. - È possibile selezionare un valore da H1 a H6 (dolce – dura). 5. Attendere 5 secondi per memorizzare le impostazioni. NOTA • •

SI consiglia di apportare le regolazioni secondo quanto indicato nella tabella seguente (o Manuale). Impostazione predefinita: H3

Impostazione durezza dell'acqua

Durezza dell'acqua °dH

1 dH (gradi tedeschi) = 0,178 mmol/l 1 Clark (gradi inglesi) = 0,143 mmol/l 1 fH (gradi francesi) = 0,1 mmol/l Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'acqua nella propria zona. ADDOLCITORE La durezza dell'acqua varia da luogo a luogo. Se l'acqua utilizzata nella lavastoviglie è dura, piatti e posate possono presentare residui di calcare. L'apparecchio è dotato di uno speciale addolcitore che elimina calcare e minerali dall'acqua. Come funziona l'addolcitore d'acqua (ciclo ECO con impostazione di livello H3) - Opera per circa 2 minuti dall'inizio dell'asciugatura ed usa 2 L di acqua, e 0,0002 kWh di energia - Si rigenera ogni 5 cicli

Operazioni Avvio ritardato È possibile ritardare l'orario di inizio di un programma fino a 24 ore con incrementi di 1 ora. Per incrementare il ritardo, premere Avvio ritardato L'orario visualizzato indica l'orario nel quale la lavastoviglie si attiverà. 1. Aprire lo sportello e caricare la lavastoviglie. 2. Premere Avvio ritardato per cambiare l'orario con incrementi di 1 ora. - Tenendo premuto il tasto, l'orario aumenterà fino al rilascio del tasto. 3. Premere il tasto START (AVVIO) e chiudere lo sportello. NOTA Per cambiare l'orario dell'avvio ritardato una volta avviata la lavastoviglie, premere il tasto POWER (Accensione) e riavviare la lavastoviglie.

Blocco controlli Operazioni

Per impedire che i bambini possano giocare con la lavastoviglie, il tasto Blocco controlli blocca tutti i tasti ad eccezione del tasto POWER (Accensione). • Per attivare la funzione Blocco controlli, tenere premuto Blocco controlli per 3 secondi. Con la funzione Blocco controlli attiva, non è possibile impostare alcun programma di lavaggio o opzione o avviare la lavastoviglie. • Per disattivare la funzione Blocco controlli, tenere premuto Blocco controlli nuovamente per 3 secondi. • La funzione Blocco controlli rimane attiva dopo il riavvio della lavastoviglie. Per annullare la funzione Blocco controlli è necessario prima disattivarla.

Manutenzione Pulizia Mantenere la lavastoviglie pulita migliora le prestazioni, evita inutili riparazioni e ne prolunga la durata.

Esterno Pulire eventuali fuoriuscite sul corpo esterno della lavastoviglie. Usare un panno morbido e umido per pulire eventuale polvere e fuoriuscite sul pannello di controllo. ATTENZIONE • • •

Non usare benzina, cera, diluenti, candeggina, alcol o altre sostanze chimiche. Tali sostanze chimiche possono scolorire le superfici della lavastoviglie e provocare macchie. La lavastoviglie al suo interno è dotata di componenti elettriche. Non versare acqua direttamente sulla lavastoviglie. Proteggere le componenti elettriche dall'acqua. Qualora la propria lavastoviglie sia dotata di un pannello dello sportello in acciaio, usare un prodotto per acciaio ed un panno morbido.

Interno Pulire l'interno della lavastoviglie regolarmente al fine di rimuovere eventuali residui di cibo. Pulire l'interno della lavastoviglie e la parete interna dello sportello con un panno per piatti umido. ATTENZIONE

Non rimuovere la guarnizione anteriore (la lunga guarnizione di gomma montata intorno all'apertura della lavastoviglie). La guarnizione mantiene l'interno della lavastoviglie sigillato. Usare un panno umido per rimuovere eventuale sporco o grasso depositato all'interno della lavastoviglie. In alternativa, applicare del detersivo ed eseguire un programma a vuoto usando la massima temperatura di risciacquo.

Manutenzione Ugelli Al fine di prevenire l'otturazione degli ugelli o qualora siano già ostruiti, rimuovere e pulire tutti gli ugelli. Prestare attenzione nel rimuovere gli ugelli in quanto è facile romperli. Ugello superiore 1. Aprire lo sportello ed estrarre il cestello superiore per scoprire l'ugello superiore. 2. Per rimuovere l'ugello è necessario prima svitare e rimuovere il dado. 3. Liberare l'ostruzione e pulire l'ugello. 4. Rimontare l'ugello e avvitare il dado a mano. 5. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

Ugello inferiore Manutenzione

1. Aprire lo sportello ed estrarre il cestello inferiore. Sul fondo è visibile l'ugello inferiore. 2. Liberare l'ostruzione e pulire l'ugello. 3. Reinserire l'ugello. 4. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

Pulizia interna Si consiglia di effettuare una pulizia interna mensilmente. È possibile usare il programma Self Clean (Pulizia automatica) o il programma Intensivo senza inserire alcuna stoviglia. Se l'acqua in entrata è dura, è possibile prevenire l'accumulo di calcare all'interno della lavastoviglie aggiungendo dell'acido citrico al detersivo durante l'uso della lavastoviglie.

Filtro Consigliamo di effettuare la pulizia del filtro una volta al mese. 1. Aprire lo sportello e rimuovere prima il cestello inferiore. 2. Ruotare il manico del filtro in senso anti orario per sbloccare il filtro a maglie larghe.

3. Rimuovere il filtro a maglie larghe ed estrarre il micro filtro cilindrico posto al di sotto.

Manutenzione 4. Rimuovere eventuale sporco dal micro filtro e dal filtro a maglie larghe. 5. Sciacquarli in acqua corrente e lasciarli asciugare completamente.

6. Rimontare il filtro ed il filtro a maglie larghe. 7. Ruotare il manico del filtro in senso orario per bloccarlo.

ATTENZIONE Assicurarsi che il filtro a maglie larghe sia chiuso correttamente. Un tappo allentato può compromettere le prestazioni di filtraggio.

Manutenzione a lungo termine Se è necessario conservare la lavastoviglie per un lungo periodo di tempo, scaricare completamente l'acqua residua e scollegare il tubo dell'acqua. Chiudere il rubinetto dell'acqua in ingresso e scollegare l'interruttore. L'acqua residua nei tubi o nei componenti interni può danneggiare la lavastoviglie.

Risoluzione dei problemi Checkpoint Qualora si riscontri un problema con la lavastoviglie, controllare prima la tabella riportata sotto e seguire le azioni correttive suggerite. Samsung non potrà essere ritenuta responsabile per danni a cose e persone o per problematiche legate alla sicurezza dovute a riparazioni non effettuate da Samsung o da un fornitore di servizi autorizzato da Samsung in accordo con le linee guida dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato durante un tentativo di riparazione non potrà essere coperto dalla garanzia convenzionale. Sintomo

Lo sportello non è chiuso bene. • La lavastoviglie non si avvia.

Il cavo di alimentazione non è collegato.

Il pannello di controllo è bloccato.

La lavastoviglie emette cattivi odori.

Nella lavastoviglie è rimasta acqua residua da un programma precedente.

Al termine del programma di lavaggio rimane acqua residua.

Il tubo di scarico è piegato o otturato.

Verificare la presenza dell'alimentazione elettrica.

Verificare che il rubinetto di mandata dell'acqua sia aperto.

Disattivare la funzione Blocco controlli.

A lavastoviglie vuota, aggiungere detersivo e impostare il programma Rapido. Questa funzione è disponibile solo in alcuni modelli.

Raddrizzare e liberare il tubo.

Risoluzione dei problemi

L'acqua non viene erogata.

Verificare che lo sportello sia ben accostato e chiuso completamente. Controllare che il cestello superiore combaci con gli ugelli. Controllare che il cestello superiore sia correttamente inserito.

Risoluzione dei problemi Sintomo

Possibile causa È stato selezionato un programma di lavaggio non idoneo. I filtri sono otturati o non montati correttamente. È stato usato un quantitativo di detersivo insufficiente.

Sui piatti rimangono residui di cibo.

Azione Selezionare un programma in base al livello di sporco dei piatti, come descritto in questo manuale.

Pulire i filtri Assicurarsi che i filtri siano correttamente montati.

Usare la giusta quantità di detersivo per ogni carico.

Accertarsi che la pressione dell'acqua in entrata sia compresa tra 0,04 MPa e 1,0 MPa.

Pulire e disotturare gli ugelli irrigatori.

Riposizionare i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo.

Controllare la spia di aggiunta del sale e riempire il serbatoio se necessario.

Aggiungere il brillantante. Controllare le impostazioni del dispenser del brillantante.

Il sovraccarico può ridurre le prestazioni di asciugatura. Inserire i piatti come indicato.

Vuotare prima il cestello inferiore, quindi vuotare quello superiore. Ciò impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.

Selezionare la funzione Sanifica o usare il brillantante.

La pressione dell'acqua è bassa.

Gli ugelli sono istruiti. I piatti sono stati caricati in modo improprio o la lavastoviglie è stata caricata eccessivamente.

Risoluzione dei problemi

L'acqua è troppo dura.

Non c'è brillantante nel dispenser o non ne è stato utilizzato abbastanza.

Sono stati inseriti troppi piatti. I piatti non sono ben asciutti.

I bicchieri e le tazze hanno versato acqua sugli altri piatti durante l'estrazione dalla lavastoviglie. Sono state usate più pastiglie di detersivo senza aver selezionato l'opzione Sanifica.

Possibile causa La lavastoviglie emette un rumore quando il coperchio del dispenser è aperto e la pompa di scarico è in funzione.

La lavastoviglie è troppo rumorosa.

La lavastoviglie non è livellata. I bracci irrigatori urtano contro i piatti, generando un rumore alternato sordo.

Verificare il livellamento della lavastoviglie.

Risistemare le stoviglie.

Il velo è causato dai residui di caffè e té.

Usare un programma di lavaggio a maggiore temperatura.

Le spie non si accendono.

Il cavo di alimentazione non è collegato.

Verificare la presenza dell'alimentazione elettrica.

I bracci non ruotano regolarmente.

I bracci sono bloccati da particelle di cibo residuo.

Controllare la spia di aggiunta del sale e verificare che l'impostazione dell'addolcitore sia corretta in base alla durezza dell'acqua nella propria zona. Controllare che il tappo del serbatoio del sale sia montato correttamente.

Sui piatti rimane un velo biancastro.

L'acqua è troppo dura. •

Sul pannello di controllo si notano bolle d'aria e graffi.

All'interno della pellicola protettiva è rimasta dell'aria.

Risoluzione dei problemi

Sui piatti rimane un velo giallo o marrone.

Rimuovere la pellicola protettiva dal pannello di controllo.

Risoluzione dei problemi Codici informativi Se la lavastoviglie non funziona regolarmente, sul display verranno visualizzati dei codici informativi. Controllare nella tabella sotto il significato e intraprendere le azioni correttive suggerite.

Risoluzione dei problemi

LC Controllo perdite • Chiudere il rubinetto di mandata dell'acqua. Recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un installatore o un riparatore. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

4C Controllo ingresso acqua • Controllare se il rubinetto di carico dell'acqua è chiuso, è sospesa l'erogazione dell'acqua o la valvola/la tubazione dell'acqua è congelata od ostruita da corpi estranei. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung. • Controllare il filtro ed il tubo di scarico. Se otturati, pulirli. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

CA Controllo comunicazione PCB • Comunicazione anomala tra la PCB principale ed la PCB secondaria. • Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.

HC Controllo eccessiva temperatura di riscaldamento • Controllo funzionale. A lavastoviglie vuota, aggiungere detersivo e impostare un programma. Se il problema persiste, recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un Centro di assistenza autorizzato Samsung.

tC Controllo termistore • Il sensore della temperatura è guasto (cortocircuito o interrotto). Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.

PC Controllo del motore di distribuzione • Funzionamento anomalo dell'assieme del motore di distribuzione o PCB principale. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Qualora un codice informativo persista ad essere visualizzato, contattare un Centro di assistenza autorizzato Samsung. I ricambi* per gli utenti finali sono disponibili per un minimo di anni 10**. * Ricambi relativi: cerniere sportelli e guarnizioni, altre guarnizioni, bracci irrigatori, filtri di scarico, cestelli interni e periferiche in plastica come cestelli e coperchi. ** Ciò significa un minimo di 10 anni a partire dalla data della vendita dell'ultima unità del modello sul mercato.

Diagramma dei cicli di lavaggio Programma

Prelavaggio (45 °C)  Lavaggio (55 °C65 °C)  Risciacquo  Risciacquo  Risciacquo caldo (50 °C - 55 °C)  Asciugatura  Fine

Lavaggio (50 °C)  Risciacquo  Risciacquo caldo (50 °C)  Asciugatura  Fine

Prelavaggio (50 °C)  Lavaggio (65 °C)  Risciacquo  Risciacquo  Risciacquo caldo (60 °C)  Asciugatura  Fine

Prelavaggio (40 °C)  Lavaggio (40 °C)  Lavaggio (55 °C)  Lavaggio (50 °C)  Risciacquo caldo (40 °C) Risciacquo  Risciacquo Risciacquo   Risciacquo caldo caldo (50 °C)  Risciacquo caldo (50 °C)  (55 °C)  Fine Asciugatura  Fine Asciugatura  Fine 11

Prelavaggio (45 °C)  Lavaggio (70 °C)  Risciacquo  Risciacquo caldo (70 °C)  Asciugatura  Fine

Diagramma dei cicli di lavaggio

Diagramma dei cicli di lavaggio NOTA • • • •

Il tempo di lavaggio varia in base alle opzioni aggiunte, della pressione e della temperatura dell’acqua erogata. La lavastoviglie scarica automaticamente l'acqua residua al suo interno qualora non venga utilizzata per 5 giorni. Il consumo energetico dipende dalla temperatura dell'acqua e/o dal carico. Quando il serbatoio del brillantante è vuoto, il tempo e la temperatura possono leggermente aumentare. Se non viene usato alcun brillantante, il tempo del programma e la temperatura possono aumentare leggermente.

Diagramma dei cicli di lavaggio 66

Appendice Trasporto/spostamento Accertarsi che la lavastoviglie sia vuota senza parti allentate. Per primo, scaricare la lavastoviglie come indicato di seguito. 1. Al termine della fase di scarico, aprire lo sportello. 2. Spegnere la lavastoviglie e chiudere il rubinetto dell'acqua. 3. Scollegare sia il tubo dell'acqua di carico sia quello di scarico. ATTENZIONE Non dare forti scossoni o fare dondolare la lavastoviglie durante lo spostamento. L'acqua residua potrebbe fuoriuscire.

Protezione anti gelo Qualora si lasci la lavastoviglie in un luogo esposto al rischio di congelamento per un lungo periodo di tempo, accertarsi di vuotarla completamente. Per maggiori particolari, vedere la sezione "Trasporto/ spostamento".

Smaltimento della lavastoviglie e salvaguardia dell'ambiente Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei rifiuti. Tagliare il cavo di alimentazione, dopo averlo scollegato dalla presa, in modo che l'apparecchio non possa più essere collegato a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

Appendice Suggerimenti per risparmi energetici e idrici •

Il programma ECO è adatta per la pulizia di stoviglie normalmente sporche e per questo uso è il programma più efficiente in termini di consumo energetico ed idrico combinato, e vine utilizzato per valutare la conformità alle normative di ecodesign europee (NORMATIVE COMMISSIONE (UE) 2019/2022). Un risciacquo preliminare delle stoviglie porta ad un maggior consumo idrico ed energetico ed è sconsigliato. Usa una posata, ad es. un coltello per rimuovere eventuali residui di cibo dalle stoviglie prima di inserirle nella lavastoviglie. L'acqua di mandata può essere calda fino ad una temperatura di 60 °C, e comporta un risparmio energetico se collegata. Si consiglia di riempire il cestello se possibile senza sovraccaricarlo. Inserire le stoviglie nei cestelli in modo corretto così da evitare danni e scarse prestazioni. - Il sovraccarico e sovrapposizione delle stoviglie ridurrà l’efficacia del lavaggio e della asciugatura. Inserire le stoviglie come indicato. - Inserire i piatti inclinati verso il fondo concavo in modo che l’acqua possa defluire. - Disporre le stoviglie in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo. Ciò potrà migliorare il lavaggio e l’asciugatura ed impedire ai bracci di urtare le stoviglie ruotando. - Al fine di evitare lesioni, i coltelli e gli altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale. Al fine di risparmiare acqua ed energia, usare il programma ECO. ECO è il programma più efficiente per il lavaggio di stoviglie normalmente sporche. Usa una quantità adeguata di detersivo e brillantante seguendo le linee guida del produttore. L'uso di una lavastoviglie permette un risparmio di acqua se paragonato con il lavaggio manuale delle stoviglie. Le informazioni sul Ecodesign sono reperibili nel manuale dell'utente alla pagina www.samsung.com/ support.

Informazioni EPREL Per accedere alle informazioni energetiche di questo prodotto nel European Product Registry for Energy Labelling (EPREL), accedere a https://eprel.ec.europa.eu/qr/****** dove ****** è il numero di registrazione EPREL del prodotto. Il numero di registrazione è indicato nell’etichetta applicata al prodotto.

Modello a installazione libera

Incasso (Scorrevole)

Pressione dell'acqua Capacità di lavaggio

Servizio da 14 coperti

Servizio da 13 coperti

1760-2100 W Potenza nominale Dimensioni (Larghezza x Profondità x Altezza)

Peso (Senza imballo)

Per un test standard NOTA Le informazioni per il test di comparabilità sono le seguenti.

Modelli DW60A609* • • • • • • • • •

Capacità di lavaggio: Servizio da 14 coperti Test standard: EN 60436 Posizione del cestello superiore: posizione inferiore Programma di lavaggio: ECO Opzioni aggiuntive: Nessuna Impostazione brillantante: F4 Impostazione durezza dell'acqua: H3 Dose di detersivo standard: Lavaggio principale 22 g Per la sistemazione delle stoviglie, vedere le immagini sotto Cestello superiore

4. Tazze 5. Ciotole in vetro 6. Recipienti da portata di piccole dimensioni

7. Piatti da dessert 8. Piatti da portata

5. Cucchiaini da dessert

6. Cucchiai da portata

7. Forchette da portata

Capacità di lavaggio: Servizio da 13 coperti Test standard: EN 60436 Posizione del cestello superiore: posizione inferiore Programma di lavaggio: ECO Opzioni aggiuntive: Nessuna Impostazione brillantante: F4 Impostazione durezza dell'acqua: H3 Dose di detersivo standard: Lavaggio principale 21 g Per la sistemazione delle stoviglie, vedere le immagini sotto Cestello superiore

8. Piatti da portata

5. Cucchiaini da dessert

6. Cucchiai da portata

7. Forchette da portata

AUTOMÁTICO ECO Intensivo
