MANUALE UTENTE EIS62443 - EIS62441 - EIS62443 ELECTROLUX

Istruzioni per l'uso

2

27

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiassi momento desiderate utilizzato, potete esser certi di ottenere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com/webselfservice

Registrar il vosto prodotto e ricevere un servizio migliorare:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consiglio sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modelo, numero dell'apparecchio (PNC), numero di serie.

Le informazioni si trovano sulla targhetto di identificazione.

Awertenza/Attenzione - Importanti Informazioni per la sicurezza
1 Informazioni e suggerimenti generali
Informazioni sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzato l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti

da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabilitybili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate disponibilità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se struiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani a meno che non vi sia una supervisione continua.
• Tenere lontani i bambini al di sotto dei 3 anni se non costamente supervisionati.
  Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarebbe opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiaturaenza essere supervisionati.

1.2 Avverenze di sicurezza generali

• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti.

• Non utilizzato un timer esterno o un sistema di controllo remotoDistincto perMETTERE in funzione l'apparecchiatura.

• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
  Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
  ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato alla soluzione di continuità.
  AVVERTENZA: Pericolo di incendio: Non conservare nella sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono divertare caldi.
  Non usare una pulitrice a vapore per pulire l'apparecchiatura.
• Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola,enza considerare甚么 significato dal rilevatore di utensili.
• Se la superficie di vetroceramica/vetro presente delle crepe, spegnere l'apparecchiatura e scollegarla alla presa di corrente. Qualora l'apparecchiatura sa collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibilke per scollegarlo dall'alimentazione. Invitiamo in entrambi i casi a contattare il Centro Servizi Autorizzato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericololo.
  AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle

istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni cui po sono causare incidenti.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deveseissereseguitadapersonale qualificato.

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

Rimuovere tutti i materiali di imballaggio.
Non installment outilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- É necessario rispetto la distance minima dalle altre apparettiature.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adequate.
Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
Proteggere la base dell'apparecchiatura da vapore e umidità.
Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
- Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.
- Se l'apparecchiatura viene installata sobre a un cassetto:

Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le

ventole di raffreddamento o guastare il funzionamento delsystema di raffreddamento.

• Mantenere una distanza di almeno 2 cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.

• Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
  L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sa scollegata alla rete elettrica.
• Verificare che i parametri sulla targhetta siano compatibili con leindicazioni elettriche dell'alimentazione.
• Verificare che l'apparecchiatura sa installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
  Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggrovigli.
  Assicurarsi che la protezione da scosse elettriche sua installata.
  Utilizzare il morsetto fermacavo sul cavo.
  Assicurarsi che il cavo di alimentazione o la spina (ove

prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine.

Nonutilizzare prese multipleeprolunghe.
- Accertarsi di non danneggiare la spina o il cavo (ove previsti). - Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati alla l'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.
Servirsi unicamente di dispositivi di isolamento adeguati: erruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per currenti di guasto a terra e relè.
L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di lavoro non inferiore ai 3 mm.

2.3 Utilizzo

AVVERTENZA!

Rischio di lesioni, ustioni o scosse elettriche.

Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzato.
- Questa apparecchiatura è stata prevista unicamente per un uso domestico.
Non modificare le specifiche tecniche dell'apparecchiatura.

• Accertarsi che le fissure di ventilazione non siano ostruite.
  Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Impostare la zona di cottura su "off" dopo agli utilizzato.
  Non fare affidavit to sul rilevatore di pentole.
  Non appoggiare posate o coperchi sulle zone di cottura. Possono divertare roventi.
  Non mettere in funzione l'apparecchiatura con le mani umide o quando c'é un contatto con l'acqua.
  Nonutilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.
• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione. per evitare scosse elettriche.
  I portatori di pacemaker, devono mantenere una distance di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.
• Un alimento immerso nell'olio molto caldo più provocare degli schizzi.

AVVERTENZA!

Pericolo di incendio ed esplisioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizes per cucinare.
  I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
  L'olio usato, che può contentere residui di cibo, cui libere delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
  Non appoggiare o tenere liquidi o materiali infiammabili, ne oggetti lavorante incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

Non poggiare pentole calde sul pannello dei comandi.
Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
Non esporre al calore pentole vuote.
- Fare attentzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati cui graffiare il vetro o la vetroceramica. Per spostare questi oggetti solleverli sempre dalla superficie di cottura.
L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

2.4 Manutenzione e pulizia

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

3. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul dato inferiore del piano di cottura.

Numero di

serie

• Scollegare l'apparecchiatura alla rete elettrica prima di eseguire le operazioni di manutenzione.
  Non nebulizzare acqua né'utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzato solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

2.5 Assistenza Tecnica

Per riparare l'apparecchiatura contattare il Centro di Assistance Autorizzato.
- Utilizzare escludivamente ricambi originali.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

3.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo后再o l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

3.3 Cavo di collegamento

• Il piano di cottura viene fornito con un cavo di collegamento.
• Sostituire il cavo di alimentazione danneggiato con il cavo di ricambio. Contattare il Centro di Assistenza locale.

AVVERTENZA!

Tutti i collegamenti elettrici devono essere eseguita da un elettricista qualificato.

ATTENZIONE!

Non forare o saldare le estremita dei cavi. Questo è severamente vietato!

ATTENZIONE!

Non collegare il cavo sulla rispettova guaina terminale.

Collegamento a due fasi

1. Estrarre la guaina all'estremità dei fili nero e marrone.
2. Togliere l'isolamento delle estremità dei cavi nero e marrone.
3. Applicare una nuova guaina terminale da 1,5mm^2 sull'estremita di ciascun cavo. (utilizzare l'apposto attrezzo).

Sezione cavo

Collegamento a una fase - 230 V ~		Collegamento a due fasi - 400 V 2 ~ N
⊕	Verde - giallo	Verde - giallo	⊕
N	Blu e blu	Blu e blu	N
L	Nero e marrone	Nero	L1
		Marrone	L2

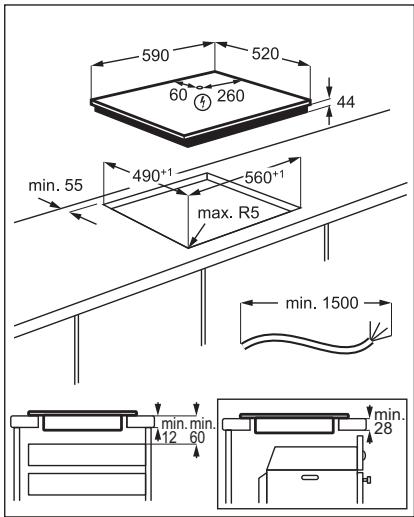

3.4 Montaggio

4. DESCrizIONE DEL PRODOTTO

4.1 Disposizione della superficie di cottura

1 Zona di cottura a induzione
2 Pannello dei comandi
i Per informazioni dettagiate sulle dimensioni delle zone di cottura rimandiamo a "Dati tecnici".

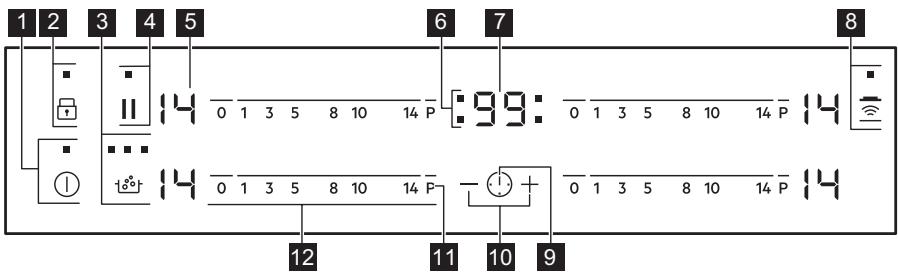

4.2 Disposizione del pannello dei comandi

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici molto quali funzioni sono attive.

	Tastosen-sore	Funzione	Commento
1	①	ON / OFF	Per attivare e disattivare il piano di cottu-ra.
2	#	Blocco / Dispositivo di Si-curezza bambini	Per bloccare/sbloccare il pannello dei co-mandi.
3	18°	SenseBoil®	Per attivare e disattivare la funzione. Le spie sulla simbolo migliorano l'avanzamento della funzione.
4	||	Interrompi	Per attivare e disattivare la funzione.
5	-	Display livello di potenza	Perʒostrare il livello di potenza.
6	-	Spie del timer delle zone di cottura	Indica per quale zona è impostato il tem-po.
7	-	Display timer	Indica il tempo in minuti.
8	-	Hob2Hood	Per attivare e disattivare la modalità ma-nuale della funzione.
9	1	-	Per selezionare la zona di cottura.
10	+/-	-	Per;aumentare o ridurre il tempo.
11	P	PowerBoost	Per attivare la funzione.
12	-	Barra dei comandi	Per impostare un livello di potenza.

4.3 Display del livello di potenza

Display	Descrizione
ü	La zona di cottura è disattivata.
I - 14	La zona di cottura è in funzione.
ü	Interrompi è attiva.
ü	SenseBoil® è attiva.
R	Preriscaldamento automatico è attiva.
P	PowerBoost è attiva.
E + numero	È presente un malfunzionamento.
E/ü/ü	OptiHeat Control (indicatore di calore residuo su 3 livelli): prose-guire la cottura/tenere in caldo/calore residuo.
L	Blocco /Dispositivo di Sicurezza bambini è attiva.
F	Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura.
-	Spegnimento automatico è attiva.

4.4 OptiHeat Control (indicatore di calore residuo su 3 livelli)

AVVERTENZA!

Il calore residuo
puo essere causa di usioni.
Gli indicatori molto il
livello del calorie residuo per
le zone cottura attualmente
in uso. Le spie si potrebbero
accendereanche per le
zone cottura vicine,anche
se non sono in uso.

5. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Attivazione e disattivazione

Sfiorare ① per 1 secondo per accendere o specnere il piano di cottura.

5.2 Spegnimento automatico

La funzione spegne automaticamente il piano di cottura se:

• tutte le zone di cottura sono disattivate,
  non è stato impostato il livello di potenza dopo l'accensione del piano di cottura,
• è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tetgame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano di cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.
• Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzato nuovamente il piano di cottura.
• è stata utilizzata una pentola non idonea. Il significato si accende e la zona di cottura si spegne automaticamente dopo 2 minuti.
  non è stata spenta una zona di cottura o non è stato modificato il

Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene leggermente riscaldato dal calore residuo delle pentole.

livello di potenza. Dopo un tempo

prestabilito, si accende e il piano di cottura si spelgne.

Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:

Livello di potenza	Il piano di cottura si disattiva dopo
1, 1 - 3	6 ore
4 - 7	5 ore
8 - 9	4 ore
10 - 14	1,5 ora

5.3 Livello di potenza

Per impostare o modificare il livello di potenza:

Sfiorare la barra di controllo per impostare il livello di potenza corretto o spostare il dito lungo la barra di controllo fino a raggiungere il livello necessario.

5.4 SenseBoil®

La funzione regola automaticamente la temperatura dell'accua in modo che non

vada in ebollizione in modo eccessivo quando raggiunge il punto di ebollizione.

Qualora vi sua calore residuo ( / /) sulla zona cottura che si desidera usare,Viene emesso un segnale acustico e la funzione non si avvia.

1. Sfiorare ① per attivare il piano cottura.
2. Sfiorare 日 _ 0 ^ 日 per attivare la funzione.

Compare un lampeggiamo per le zone di cottura sulle quali è attualmente possibile usare la funzione.
3. Toccare la barra dei comandi di qualsiasi delle zone cottura disponibili per le quali si desidera attivare la funzione (fra impostazione di calore 1 e 14).

La funzione si avvia.

Qualora non venga scelta una zona cottura entro 5 secondi, la funzione non si attiva.

i 150
l'altra fino a che l'acqua non raggiunge il punto di ebollizione.

Quando la funzione rileva il punto di ebollizione, il piano cottura emette un segnale acustico e il livello di calore passa automaticamente a 8.

i Se tutte le zone cottura sono già in uso o se c'é del calore residuo su tutte, il piano cottura emette un bip, le spie soprà a 15^ lampeggiano le la funzione non si avvia.

Per disattivare la funzione, toccare lo' (la funzione si disattiva e l'impostazione di calore scende a 0); oppure toccare la barra di controllo e regolare il livello di calore manualmente.

La funzione Interrompi e il sollevamento della pentola disattivano la funzione SenseBoil®.

5.5 Utilizzo delle zone di cottura

Posizione are le pentole al centro della zona selezionata. Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.

5.6 Preriscaldamento automatico

Attivare esta funzione per ottenere un'impostazione di calore desiderata in meno tempo. Quando è accesa, la zona funziona sull'impostazione più alta all'inizio e poi continua a cucinare con l'impostazione di calore desiderata.

Per attivare la funzione, la zona di cottura deve essere fredda.

Per attivare la funzione per una zona di cottura: sfiorare P (P si accende). Selezionare immediamente il livello di potenza desiderato. Dopo 3 secondi R si accende.

Per disattivare la funzione: modificare il livello di potenza.

5.7 PowerBoost

Questa funzione aumento la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione sostanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.

Fare riferimento al capitolo "Dati tecnici".

Per attivare la funzione per una zona di cottura: sfiorare P. si accende.

Per disattivare la funzione: modificare il livello di potenza.

5.8 Timer

Timer del conto alla rovescia

Questa funzione consente di impostare la durata di funzionamento della zona di cottura per la preparazione di una pietanza.

Come prima casa impostare il livello di potenza per la zona di cottura, poi impostare la funzione.

Per impostare la zona di cottura:

sfiorare ripetutamente finché si accende l'indicatore della zona di cottura desiderata.

Per attivare la funzione: sfiorare il tasto + del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura lampeggia più lentamente, il tempo scorre a ritroso.

Per visualizzato il tempo residuo:

selezionare la zona di cottura con ① La spia della zona di cottura comincia a lampeggiare rapidamente. Sul display compare il tempo residuo.

Per modificare l'ora: selezionare la

zona di cottura con ①. Premere +o-

Per disattivare la funzione: selezionare

la zona di cottura con ① e sfiorare —. Il tempo restante esgue il conteggio fino a 00. L'indicatore della zona cottura si spegne.

Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura si disattiva.

Per arrestare il segnale acustico:

s Fiorare ①.

CountUp Timer (Timer)

Utilizzare esta funzione per controllare per quando tempo funziona la zona di cottura.

Per impostare la zona di cottura:

sfiorare ripetutamente finché si accende l'indicatore della zona di cottura desiderata.

Per attivare la funzione: sfiorare — del timer. UP si accende. Quando la spia della zona di cottura lampeggia lentamente, inizia il conteggio. Il display

passadaipai minuti.

Per controllare per quanto tempo funziona la zona di cottura:

selezionare la zona di cottura con ① .La spia della zona di cottura comincia a lampeggiare rapidamente. Il display mia per quanto tempo è rimasta in funzione la zona.

Per disattivare la funzione: selezionare la zona di cottura con ① e sfiorare +o

La spia della zona di cottura si spegne.

Contaminuti

Si può utilizzare esta funzione come Contaminuti quando il piano di cottura è attivo e le zone di cottura non sono in funzione. Il display del livello di potenza visualizza 0 .

Per attivare la funzione: sfiorare ①.

S Fiorare il tasto + o — del timer per selezionare la durata. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia.

Per arrestare il segnale acustico:

sfiorare ①.

La funzione non ha alcun effetto sul funzionamento delle zone di cottura.

5.9 Interrompi

La funzione imposta tutte le zone di cottura in funzione al livello di potenza più basso.

Quando la funzione è attiva, tutti gli altri significi sui pannelli di controllo sono bloccati.

La funzione non interrompe le funzioni del timer.

Sfiorare || per attivare la funzione.

si accende. Il livello di calore viene abbassato a 1.

Per disattivare la funzione sfiorare Il. Il livello di calore precedente si accende.

5.10 Blocco

È possibile bloccare il pannello dei comandi nelle zone di cottura sono in funzione. Questa funzione impedisce

di modificare inavvertamente il livello di potenza.

Impostare innanzitutto il livello di potenza.

Per attivare la funzione: sfiorare. L si accende per 4 secondi. Il Timer rimane acceso.

Per disattivare la funzione: sfiorare Il livello di potenza precedente si accende.

Quando si spegne il piano di cottura, si interrompeanche esta funzione.

5.11 Dispositivo di Sicurezza bambini

Questa funzione impedisce l'azionamento accidentale del piano di cottura.

Per attivare la funzione: attivare il piano di cottura con ①. Non impostare alcun livello di potenza. Sfiorare per 4 secondi. si accende. Disattivare il piano di cottura con ①.

Per disattivare la funzione: attivare il piano di cottura con ① . Non impostare alcun livllo di potenza. S Fiorare per 4 secondi. si accende. Disattivare il piano di cottura con ①

Per escludere la funzione per una sola operazione di cottura: attivare il piano di cottura con ①. L si accende. Sfiorare il tasto ② per 4 secondi. Impostare il livello di potenza entro 10 secondi. É possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con ① la funzione si riattiva.

5.12 OffSound Control (Attivazione e disattivazione dei segnali acustici)

Disattivare il piano di cottura. Sfiorare il tasto ① per 3 secondi. Il display si accende e si spegne. Sfiorare 1 per 3

secondi. o si accendono. Sfiorare + del timer per effettuire la selezione seguente:

• i segnali acustici sono spenti
• [b0] - i segnali acustici sono attivi Per confermare la selezione, attendere finché il piano di cottura non si disattiva automaticamente.

Quando la funzione è impostata su [b], i segnali acustici saranno udibili sostanto quando:

• si sfiora ①
  Contaminuti diminuisce
  Timer delconto alla rovescia diminuisce
• si appoggia un oggetto sul pannello dei comandi.

5.13 Limitazione di potenza

All'origine, il piano di cottura è impostato sul massimo livello di potenza possibile.

Per ridurre o augmentare il livello di potenza:

1. Disattivare il piano di cottura.
2. Sfiorare il tasting ① per 3 secondi. Il display si accende e si spelgne.
3. Sfiorare per 3 secondi. o si accendono.
4. Sfiorare ① P 72 si accende.
5. S Fiorare del Timer per impostare il livello di potenza.

Livelli di potenza

Fare riferimento al capitolo "Dati tecnici".

P72-7200W
P15—1500W
P 20 — 2000 W
P25—2500W
P30—3000W
P35—3500W
P40—4000W
P45—4500W
P50—5000W
P60—6000W

ATTENZIONE!

Assicurarsi che la potenza selezionata sia idonea ai fusibili installati nell'impianto domestico.

AVVERTENZA!

Qualora venga selezionato
uno dei livelli potenza più
bassi, la funzione
SenseBoil® potrebbe non
funzionare. Consultare la
tabella qui di seguito.

• la funzione è operativa, X - la funzione non è operativa.

5.14 funzione Sistema Power Management

• Le zone di cottura sono raggruppate in base alla posizione e al numero di fasi del piano di cottura. Vedere l'illustrazione.

Ciascuna fase dispone di un assorbimento massimo di 3600 W.
- La funzione suddivide la potenza tra zone di cottura collegate alla stessa fase.
- La funzione si attiva quando l'assorbimento massimo delle zone di cottura collegate ad una singola fase supera i 3600 W.
- La funzione riduce la potenza delle altre zone di cottura collegate alla stessa fase.
Il display del livello di potenza per le zone a ridotta potenza, passa da un livello all'altro.

Funzione Sistema Power Management con funzione Limitazione di potenza Impostando la funzione Limitazione di potenza su 6,0 kW o meno, la potenza del piano di cottura viene distribuita tra tutte le zone di cottura.

Impostando la funzione Limitazione di potenza su superiore a 6,0 kW, la potenza del piano di cottura viene distribuita tra le coppie di zone di cottura.

5.15 Hob²Hood

Si tratta di una funzione automatica avanzata che collega il piano di cottura ad una cappa speciale. Sia il piano di cottura che la cappa disponogo di un conmuricatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano di cottura. Éanche possibile mettere in funzione la ventola dal piano di cottura manually.

Per la maggior parte della cappe, il sistema remoto è disattivato all'origine. Attivarlo prima di utilizzato la funzione. Per maggiori informazioni fare riferimento al manuale per l'utente della cappa.

Attivazione automatica della funzione

Per attivare automaticamente la funzione, impostare la modalità automatica da H1 a H6. Il piano cottura viene impostato a livello di fabbrica su H5. Il piano cottura reagisce ogni volta che viene usato il piano cottura. Il pianto di cottura rileva la temperature delle pentole automaticamente e regola la velocità della ventola.

Modalità automatiche

	Illumi-nazione automa-tica	Ebolli-zione1)	Frittu-ra2)
Modalità H0	Spento	Spento	Spento
Modalità H1	In data	Spento	Spento
Modalità H2 3)	In data	Velocitàventola1	Velocitàventola1
Modalità H3	In data	Spento	Velocitàventola1

	Illumi-nazione automa-tica	Ebolli-zione(1)	Frittu-ra(2)
Modalità H4	In data	Velocità ventola 1	Velocità ventola 1
Modalità H5	In data	Velocità ventola 1	Velocità ventola 2
Modalità H6	In data	Velocità ventola 2	Velocità ventola 3

1) Il piano di cottura rileva il processo di ebollizione e attiva la velocità della ventola in base alla modalità automatica.
2) Il piano di cottura rileva il processo di frit-tura e attiva la velocità della ventola in base alla modalità automatica.
3) Questa modalità attiva la ventola e la luce e non è collegata alla temperatura.

Modifica della modalità automatica

1. Disattivare l'apparecchiatura.
2. Sfiorare il tasting ① per 3 secondi. Il display si accende e si spelgne.
3. Sfiorare il tastingo per 3 secondi.
4. Sfiorare ① alcune volta finché si accende H.
5. Sfiorare + del Timer per selezionare una modalità automatica.

Per mettere in funzione la cappa direttamente dal pannello della cappa stessa, disattivare la modalità automatica della funzione.

Quando si termina la cottura e si disattiva il piano di cottura, la ventola della cappa rimane in funzione ancora per un po'. Trascorso quello tempo, il systemà disattiva la ventola automaticamente ed evita l'attivazione occidentale della stessa per i 30 secondi successivi.

Funzionamento manuale della velocità della ventola

Eanche possibile attivare la funzione manualmente. Per farlo sfiorare quando il piano di cottura è attivo. In quello modo si disattiva il funzionamento automatico della funzione ed è possibile modificare la velocità della ventola manualmente. Quando si preme la velocità della ventola aumento di un livello. Quando si raggiunge un livello elevato e si preme nuovamente la velocità della ventola viene impostata sullo 0 e la ventola della cappa si disattiva. Per avviare nuovamente la ventola con velocità 1 sfiorare

i Per attivare il funzionamento automatico della funzione, disattivare il piano di cottura e riattivarlo.

Attivazione della luce

Éanche possibile impostare il piano di cottura per attivare automaticamente la lucegni volta che si accende il piano di cottura.Per farlo impostare la modalità automatica da H1 a H6.

i La luce sulla cappa si disattiva 2 minuti après la disattivazione del piano di cottura.

6. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Pentole

Per le zone cottura a induzione, un forte Campo elettromagnetico crea calore nelle pentole molto rapidamente.

Utilizzare le zone di cottura a induzione con pentole idonee.

Materiale delle pentole

• materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).
• materiali non idonei: alluminio, rame, ottone, veto, ceramica, porcellana.

Una pentola è adatta per un piano di cottura a induzione se:

• l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.
• una calamita si attacca al fondo delle pentole.

Il fondo delle pentole dovrebbe essere il più possibile spesso e piano. Verificare che le basi della pentola siano asciutte prima di collocarla sulla superficie del piano cottura.

Dimensioni delle pentole

Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.

L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura.

Vedere la sezione "Dati tecnici".

6.2 I rumori durante l'uso

Se si avverte:

• crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).
• fischio: si stanno utilizzato la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
• ronzio: si stanno utilizzato livelli di potenza elevati.

scatto: si verifica un'accensione elettrica.
sibilo, ronzio: è in funzione la ventola. I rumori descritti sono normali e non sono indicano un guasto dell'apparecchiatura.

6.3 Indicazioni e consigli per SenseBoil®

La funzione è ottima per bollore l'acqua e preparare le patate.

Non funzione con tegami in ghisa e anti-aderenti, ad esempio con un rivestimento in ceramica. Consigliamo le pentole in acciaio smaltato per ottenere risultati ottimali quando si fanno bollire le patate.

Controllare se la pentola scelta è adattaper SenseBoil® monitorando la prima sessione di cottura.

Per usare SenseBoil® in modo efficace, attenersi ai seguenti consigli:

• Riempire fra metà e tre quarti la pentola con acqua fredda, lasciendo vuoti 4 cm da bordo della pentola. Non usare meno di 1 o più di 5 litri di acqua. Verificare che il peso totale dell'acqua (o dell'acqua e delle patate) sia compreso fra 1-5 kg.

• Se si voglioni cucinare patate, verificare che siano completeness coperte di acqua, ma ricordare di lasciare vuoto almeno un quarto della pentola.

• Per ottener risultati ottimali cucinare solo patate intere, non pelate, di dimensioni medie.

• Evitare di produrre vibrazioni esterne (ad esempio using an frullatore o mettendo un cellulare vicino all'apparecchiatura) quando la funzione è operativa.
• Se si vuole usare sale,aggiungerlo\ dopo che l'acqua raggiunge il punto di\ ebollizione.
  La funzione potrebbe non operare correttamente per bollitori dell'acqua e moche per caffe.

6.4 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e alla durata dell'utilizzo dell'apparecchiatura.

6.5 Esempi di impiego per la cottura

La corrisazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'autozzo del livello di potenza non è proportionale all'aumento del consumo di energia. Ciò significica che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.

i I dati riportati in tabella sono puramenteindicativi.

Livello di po- tenza	Usare per:	Tempo (min.)	Suggerimenti
|| - 1	Tenere in caldo le pietanze\ cotte.	secon- do ne- cessità	Mettere un coperchio sulla pentola.
1 - 3	Salsa olandese, scogiiere: burro, cioccolata, gelatina.	5 - 25	Mescolare di tanto in tanto.
1 - 3	Rassodare: omelette morbi- de, uova strapazzate.	10 - 40	Cucinare coprendo con un coperchio.
3 - 5	Cuocere riso e pietanze a base di latte, riscaldare pie- tanze pronte.	25 - 50	Aggiungere al riso almeno una doppia quantità di liqui- do, mescolare a metà del processo i preparati a base di latte.
5 - 7	Cuocere a vapore verdure, pesce, carne.	20 - 45	Aggiungere un paio di cuc- chiai di liquido.
7 - 9	Cuocere al vapore le patate.	20 - 60	Usare al max. 1/4 l di acqua per 750 g di patate.
7 - 9	Bollire grandi quantità di ali- menti, stufati e zuppe.	60 - 150	Fino a 3 l di liquido più gli in- grecienti.
9 - 12	Cottura delicata: cotolette, cordon bleu, costolette, pol- pette, salsicce, fegato, roux, uova, frittelle, krapfen.	secon- do ne- cessità	Girare a metà tempo.
12 - 13	Frittura, frittelle di patate, lombate, biestiche.	5 - 15	Girare a metà tempo.
14	Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu- lasch, stufati), friggere patatine.
P	Portare a ebollizione grandi quantità d'acqua. PowerBoost è attenuata.

6.6 Consigli e suggerimenti per Hob²Hood

Quando si mette in funzione il piano di cottura con la funzione:

Proteggere il pannello della cappa alla luce diretta del sole.
Non dirigere una luce alogena verso il pannello della cappa.
Non coprire il pannello di controllo del piano cottura.
Non interrompere il segnale tra il piano di cottura e la cappa (ad esempio con la mano o il manico di una pentola o una pentola alta).

Vedere la figura.

La cappa in figura è riportata a titolo indicativo.

Altri dispositivi controllati in modalità remota potrebbero bloccare il segnale. Non usare le apparecchiature controllate in modalità remota quando viene usata la funzione sul piano cottura.

Cappe da cucina con la funzione Hob2Hood

Per scoprir e lintera gamma di cappe da cucina compatibili con esta funzionefare riferimento al site web del nostro

cliente. Le cappe da cucina Electrolux compatibili con esta funzione devono riportare il symbolo

7. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Informazioni generali

• Pulire il piano di cottura dopo agli impiego.
• Usare sempre pentole con il fondopulito.
  I graffiti o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.
• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.
  Il vetro richiede l'uso di un raschietto speciale.

7.2 Pulizia del piano di cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchini

e alimenti con zuccherio, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'accua, le macchie di grasso e le macchie opalescenti.

Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

8. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli

sulla sicurezza.

8.1 Cosa fare se...

Problema	Possible causa	Rimedio
Non è possibile attivare il piano di cottura o metterlo in funzione.	Il piano di cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato correttamente alla rete elettrica.Fare riferimento allo schema di collegamento.
	È scattato il fusabile.	Verificare che l'interruttore differenziale (salvavita) sa la causa del malfunzione-mento. Nel caso in cui il fusabile continui a scattare, ri-volgersi ad un elettricista qualificato.
	Non viene configurata l'im-postazione calore per 10 secondi.	Accendere di nuovo il pia-no di cottura e impostare il livello di potenza in meno di 10 secondi.
	Sono stati sfiorati 2 o più tasti sensore contempora-neamente.	Sfiorare un tasting sensore allaolta.
	Interrompi è attiva.	Consultare la sezione "Uti-lizzo quotidiano".
	Il pannello dei comandi è bagnato o presente mac-chie di unto.	Pulire il pannello dei co-mandi.
Viene emesso un segnale acustico e il piano di cottu-ra si disattiva.	Uno o più tasti sensore so-no stati coperti.	Rimuovere gli oggetti dai tasti sensore.
Viene emesso un segnale acustico quando il piano di cottura non è attivo.
Il piano di cottura si disatti-va.	È stato appoggiato un og-getto sul tasting sensore ①.	Rimuovere l'oggetto dal ta-sto sensore.
L'indicatore di calore resi-duo non si accende.	La zona non è calda per-ché è rimasta in funizione solo per brevissimo tempo, oppure il sensore è dan-neggiato.	Se la zona ha funzionato abbastanza a lungo da es-sere calda, contattare il Centro di Assistenza Auto-rizzato.
Hob2Hood non funziona.	È stato coperto il pannello dei comandi.	Rimuovere gli oggetti dal pannello dei comandi.
	Si usa una pentola molto alta che blocca il segnale.	Usare una pentola più pic-cola,ambiare zona cottu-ra o azionare la cappa ma-nualmente.
Preriscaldamento automa-tico non funziona.	La zona è calda.	Lasciar raffreddare suffi-cientamente la zona.
	È impostato il livello di po-tenza massimo.	Il livello di potenza massi-mo ha la stessa potenza della funzione.
Il livello di potenza cambia tra due livelli.	Sistema Power Manage-ment è attiva.	Consultare la sezione "Uti-lasso quotidiano".
I tasti sensore si surriscal-dano.	Le pentole sono troppo grande oppure sono state collocate troppo vicino ai comandi.	Se possibile, collocare le pentole grandi sulle zone posteriori.
Assenza di suono quando si toccano i tasti sensore del pannello.	I segnali acustici sono di-sattivati.	Attivazione dei segnali acustici. Consultare la se-zione "Utilizzo quotidiano".
Compare L.	Dispositivo di Sicurezza bambini o Blocco funziona.	Consultare la sezione "Uti-lasso quotidiano".
Compare F.	Non vi sono pentole sulla zona.	Appoggiare una pentola sulla zona.
	Le pentole non sono adat-te.	Utilizzato una pentola adatta. Fare riferimento a "Consigli e suggerimenti".
	Il diametro del fondo della pentola è troppo piccolo ri-spetto alla zona.	Usare pentole delle dimen-sioni corrente. Vedere la sezione "Dati tecnici".
F e I compaiano in al-ternanza.	La potenza è troppo Bassa per il fatto che ci sono pen-tole non adatte oppure una pentola vuota.	Usare il tipo di pentola adeguata. Fare riferimento al capitolo "Consigli e sug-gerimenti" e "Dati tecnici". Non attivare nessuna zona con una pentola vuota so-pra.
F e I compaiano in al-ternanza.	La pentola è vuota o con-tiene liquidi che non siano acqua, oppure olio.	Evitare di usare la funzione con liquidi diversi da ac-qua.
F e I compaiano in al-ternanza.	C'è troppa acqua o troppa poca acqua nella pentola. Sono stati bolliti cibi diversi rispetto ad acqua e patate. Il punto di ebollizione è stato spostato nel tempo e la funzione SenseBoil®non funzionava corretta-mente.	Fare riferimento a "Consigli e suggerimenti". Bollore so-lo acqua e patate con l'uso di SenseBoil®.
Si sente un bip, le spie so-pra a tè°' lampeggiano e la funzione SenseBoil® non si avvia.	Nessuna delle zone cottu-ra è pronta per essere usa-ta con la funzione Sense-Boil®. C'è del calore resi-duo sulle zone cottura che si desidera scegliere, op-pure sono ancora in uso.	Completare le attività di cottura precedenti e sce-gliere una zona cottura li-bera perché calore residuo.
Ee un numero si accen-dono.	C'è un erreore nel piano di cottura.	Spagnere e riaccendere il piano cottura dopo 30 se-condi. Se E si accende nuovamente, scollegare il piano cottura dall'alimenta-zione elettrica. Dopo 30 secondi, collegare nuova il piano cottura. In caso di ricomparsa dell'a-nomalia, rivolgersi a un Centro di Assistenza Auto-rizzato.
Si sente un bip costante.	Il collegamento elettrico non è stato effettuo cor-rettamente.	Scollegare il piano cottura dalla rete elettrica. Consul-tare un elettricista qualifi-cato per controllare l'instal-lazione.

8.2 Se non è possibile trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo del piano cottura) e il messaggio di erre visualizzato.

Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del technique del Centro di Assistenza o del rivenditore potra essere effettuato a pagamentoanche durante il periododi garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sonoftenute nel libretto della garanzia.

9. DATI TECHNICI

9.1 Targhetta dei dati

Modello EIS62443

Tip61 B4A 00 AD

Induzione 7.2 kW

Numero di serie.......

ELECTROLUX

PNC 949 596 859 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Prodotto in Germania

7.2 kW

9.2 Caratteristiche tecniche zone di cottura

Zona di cottu-ra	Potenza nomi-nale (imposta-zione di calore massima) [W]	PowerBoost [W]	PowerBoost durata massi-ma [min.]	Diametro delle pentole [mm]
Anteriore sini-stra	2300	3700	10	180 - 210
Posteriore sini-stra	1800	2800	10	145 - 180
Anteriore de-stra	1400	2500	4	125 - 145
Posteriore de-stra	1800	2800	10	145 - 180

La potenza delle zone di cottura può differire in alcune circostanze rispetto ai dati presenti in tabella. Cambia a seconda del materiale e delle dimensioni delle pentole.

Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

10. EFFICIENZA ENERGETICA

10.1 Informazioni sul prodotto conformi a EU 66/2014

Identificativo modello		EIS62443
Tipodi piano di cottura		Piano di cottura da incasso
Numero di zone di cottura		4
Tecnologia di calore		Induzione
Diametro delle zone di cottura circulari (Ø)	Anteriore sinistra	21,0 cm
	Posteriore sinistra	18,0 cm
	Anteriore destra	14,5 cm
	Posteriore destra	18,0 cm
Consumo di energia per zona di cottura (EC elec-tric cooking)	Anteriore sinistra	178,4 Wh / kg
	Posteriore sinistra	174,4 Wh / kg
	Anteriore destra	183,2 Wh / kg
	Posteriore destra	184,9 Wh / kg
Consumo di energia del piano di cottura (EC elec-tric hob)		180,2 Wh / kg

EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

10.2 Risparnio energetico

É possible risparmiare energia quotidianamente durante la cottura segundo i suggerimenti che seguono.

• Quando si riscalda l'accu,utilizzare solo la quantità necessaria.
  Se possibile, copire sempre le pentole con il coperchio.

• Prima di attivare la zona di cottura, sistmare la pentola.

• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizione are le pentole direttamente al centro della zona di cottura.
  Utilizzare il calorie residuo per mantenere caldi cibi o fonderli.

11. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il symbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di ricerclaggio più vicino o contattare il comune di residenza.
