FLM6B - FLM6N - FLM6ROED - FLM6SED - FLM6XED - Friggitrice DELONGHI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno elettrico da incasso multifunzione
Marca	De'Longhi
Modelli	FLM6B, FLM6N, FLM6ROED, FLM6SED, FLM6XED
Alimentazione	220-240 V ~ 50/60 Hz
Dimensioni del forno (L x A x P)	60 x 60 x 60 cm (standard per incasso)
Capacità del forno	Circa 65 L
Numero di funzioni	6 (convezione naturale, convezione ventilata, grill, grill ventilato, scongelamento, risparmio energetico)
Intervallo di temperatura	50 °C a 250 °C
Elementi riscaldanti	Resistenza inferiore, resistenza superiore, resistenza grill (infrarossi)
Tipo di comandi	Manopole da incasso + programmatore elettronico (a seconda del modello)
Timer	Timer meccanico (60 o 120 min) o elettronico (fino a 23:59)
Programmazione	Cottura automatica (partenza differita + arresto automatico) e semi-automatica
Illuminazione interna	Lampada alogena (220-240 V, 50/60 Hz)
Porta	3 vetri (esterno, interno, intermedio) smontabili per la pulizia
Pulizia	Pannelli catalitici (su alcuni modelli) e filtro antigrasso rimovibile
Sicurezza	Arresto automatico del timer, ventola di raffreddamento, porta isolata

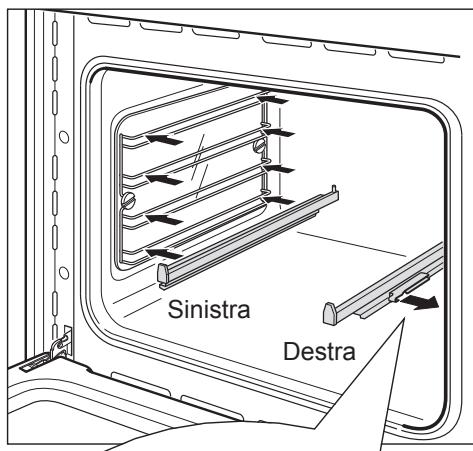

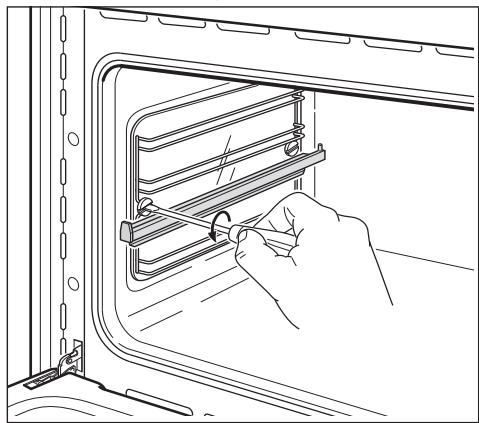

Accessori forniti	Griglia, leccarda, filtro antigrasso, guide telescopiche (su alcuni modelli)

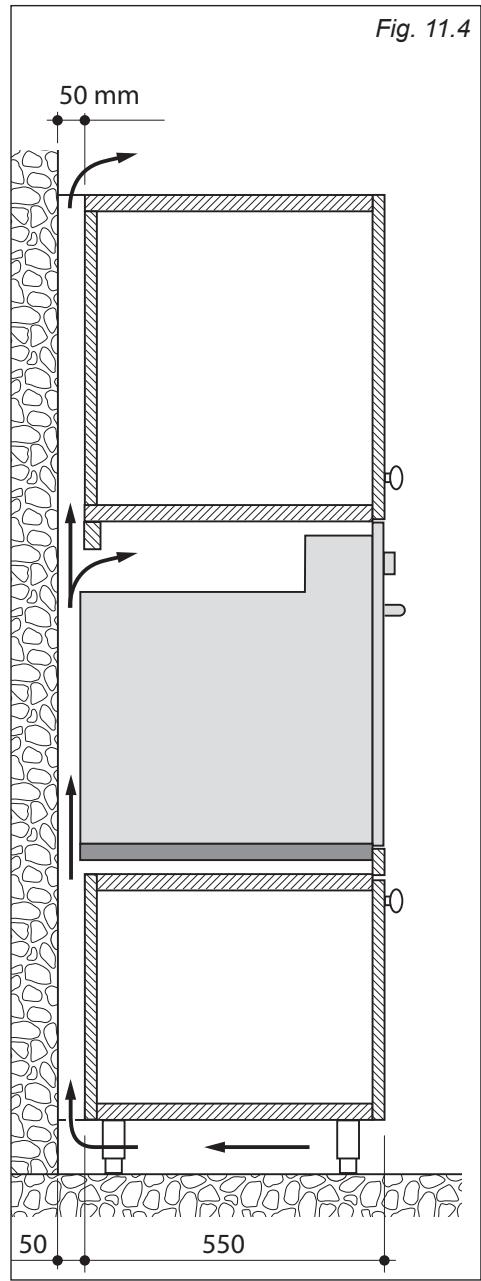

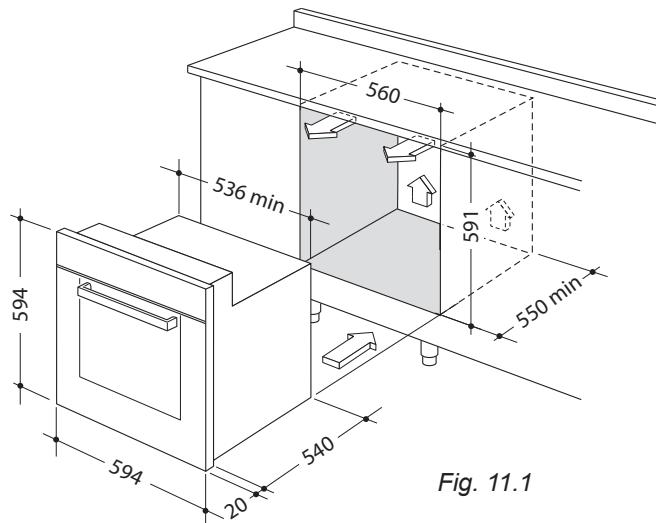

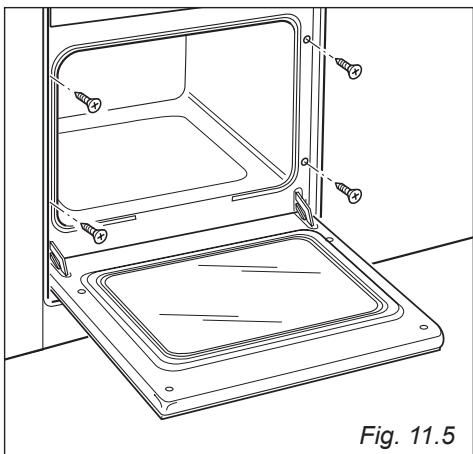

Installazione	Da incasso in mobile 60 cm, fissaggio con 4 viti
Peso approssimativo	35 kg
Classe energetica	A (stima)

Domande frequenti - FLM6B - FLM6N - FLM6ROED - FLM6SED - FLM6XED DELONGHI

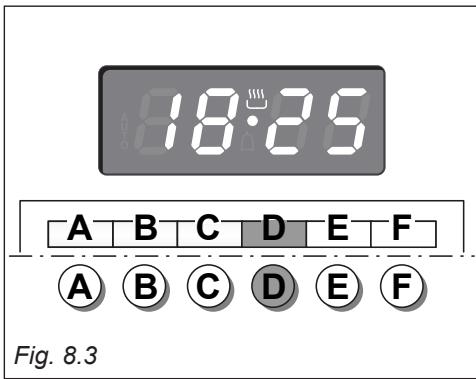

Come regolare l'orologio del forno?

Per regolare l'orologio, premere il tasto D (o la combinazione di tasti a seconda del modello) fino a quando i numeri lampeggiano, quindi utilizzare i tasti E e F per regolare l'ora. Confermare premendo nuovamente D.

Come utilizzare il timer?

Premere il tasto A (o B a seconda del modello) fino a quando il simbolo del timer lampeggia. Utilizzare i tasti E e F per impostare il tempo (max 23:59). Il conto alla rovescia inizia automaticamente. Al termine, viene emesso un segnale acustico. Premere un tasto qualsiasi per fermarlo.

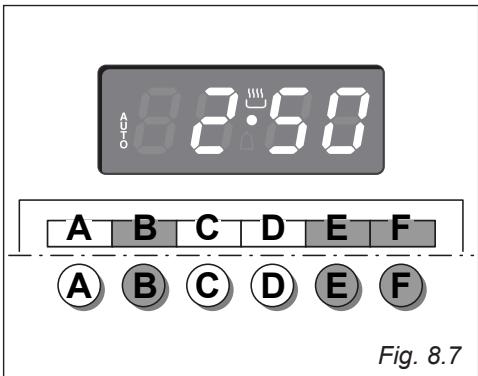

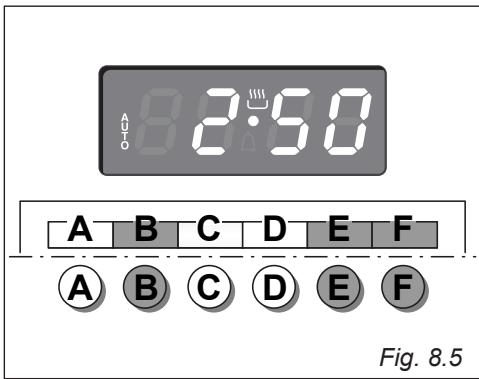

Posso programmare il forno per spegnersi automaticamente?

Sì. Utilizzare la funzione di cottura automatica. Impostare prima la durata di cottura (tasto B per 'dur'), poi l'ora di fine (tasto B due volte per 'End'). Il forno si accenderà e spegnerà automaticamente.

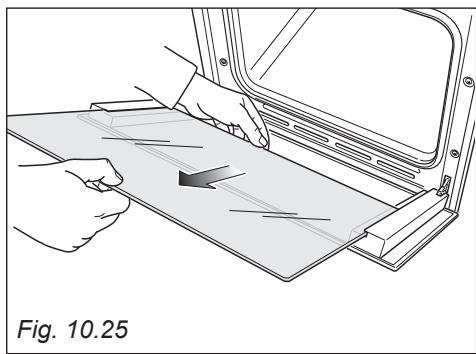

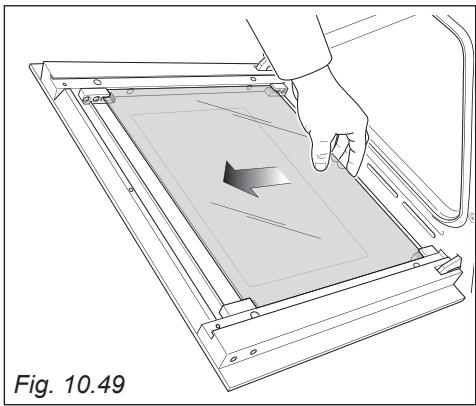

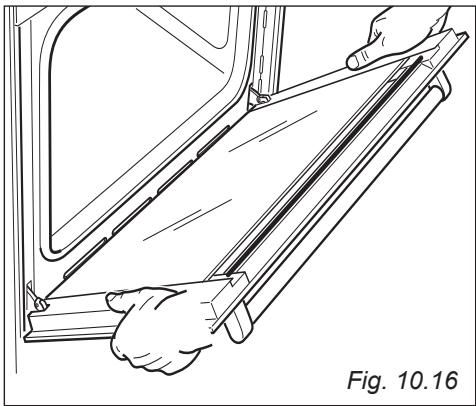

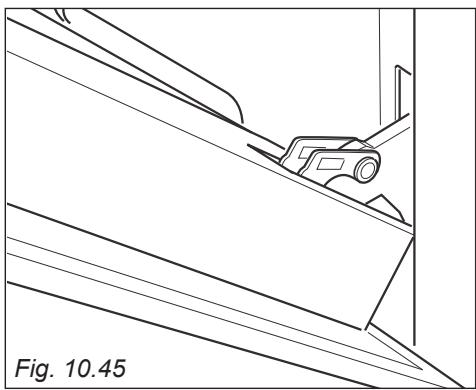

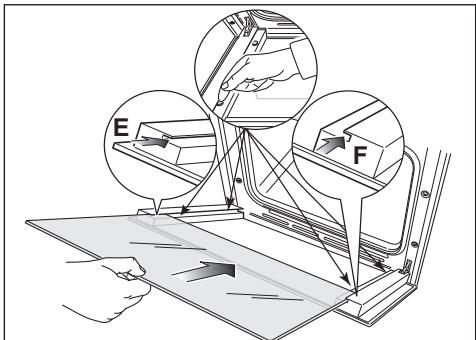

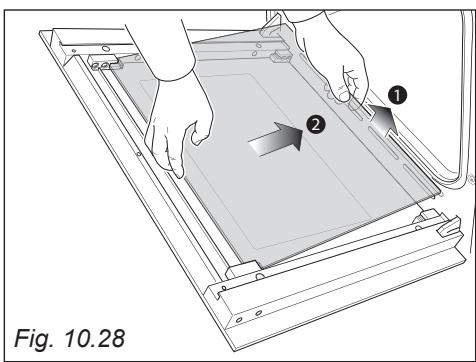

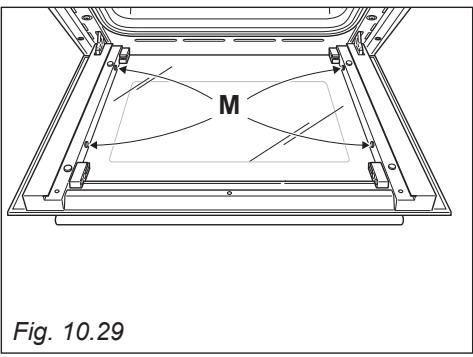

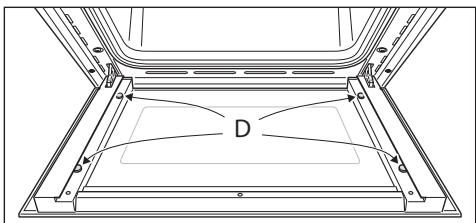

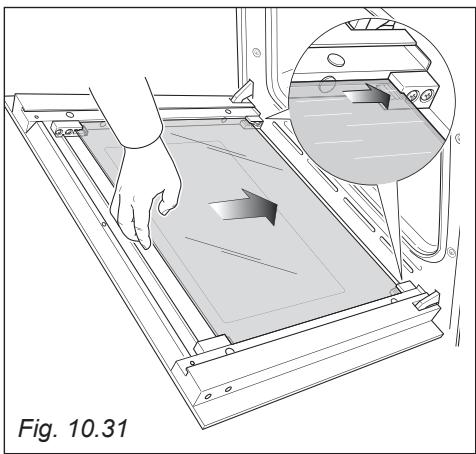

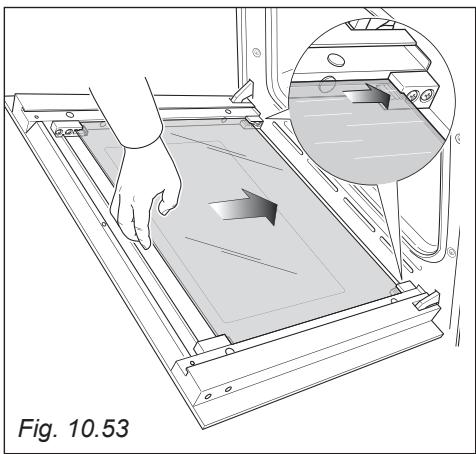

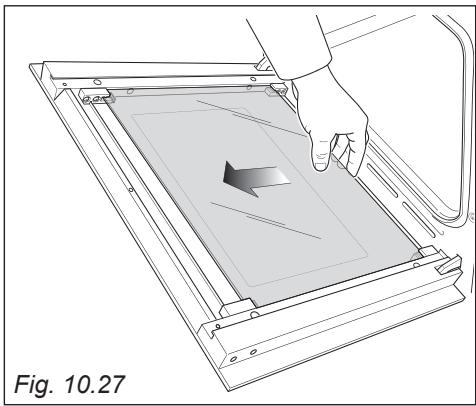

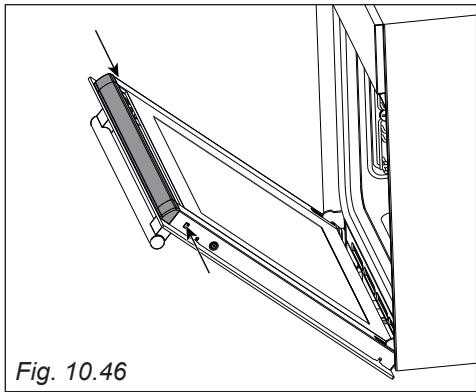

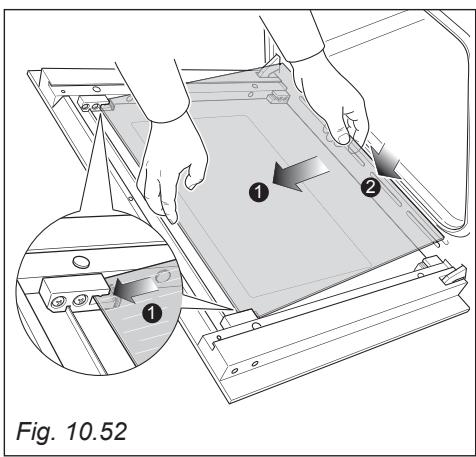

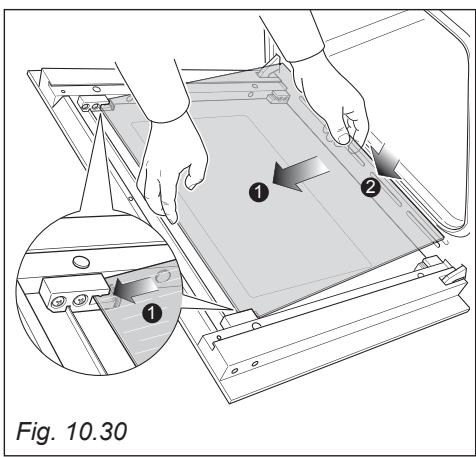

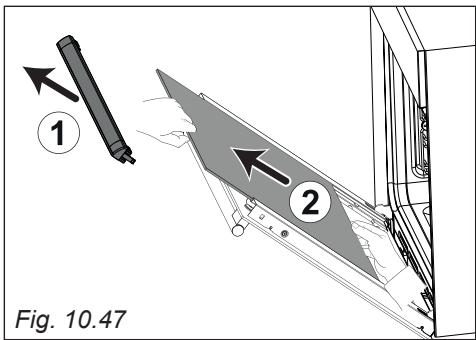

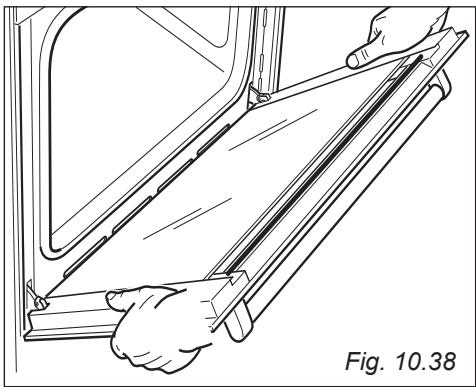

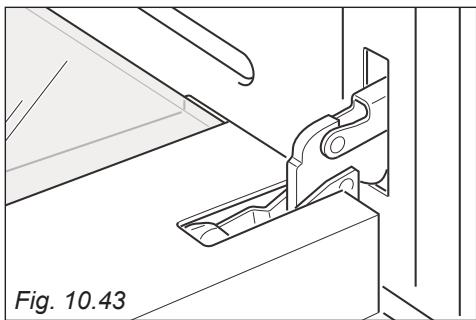

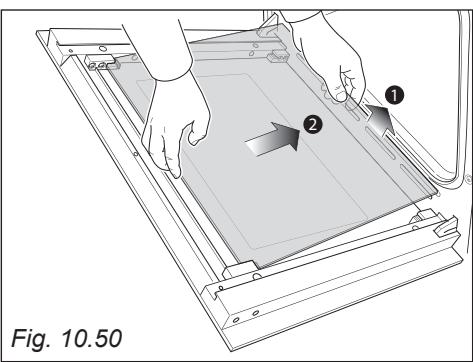

Come pulire i vetri della porta del forno?

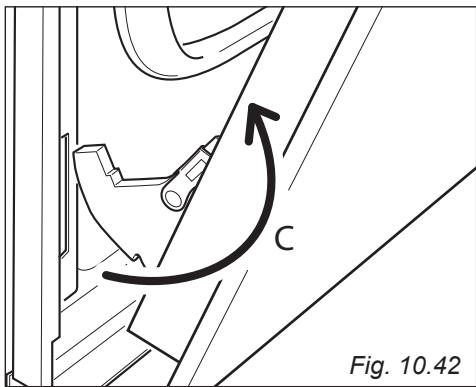

Smontare la porta (vedere il manuale), quindi rimuovere il vetro interno e intermedio. Pulirli con un detergente delicato e un panno non abrasivo. Non utilizzare mai raschietti metallici o prodotti abrasivi che potrebbero graffiare il vetro.

Cosa fare se la lampada del forno non funziona più?

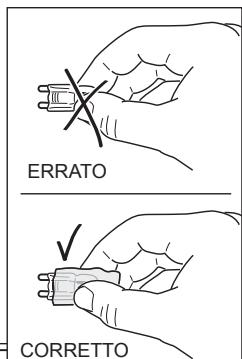

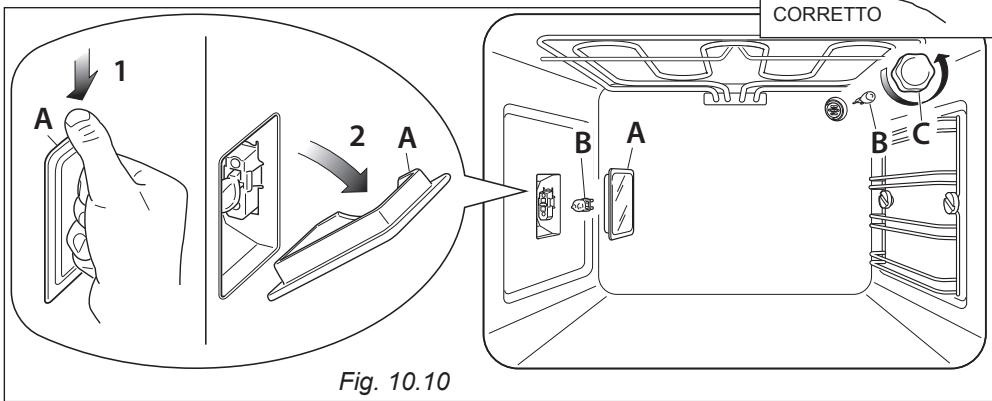

Scollegare l'apparecchio, lasciare raffreddare. Sostituire la lampada alogena (220-240 V, stessa potenza) utilizzando un panno pulito per evitare impronte digitali. Non toccare la lampada a mani nude.

La ventola di raffreddamento continua a girare dopo lo spegnimento del forno, è normale?

Sì, è normale. La ventola di raffreddamento funziona ancora per alcuni minuti dopo lo spegnimento per raffreddare i componenti interni. Si ferma automaticamente.

Qual è la differenza tra le modalità di cottura a convezione naturale e ventilata?

La convezione naturale utilizza le resistenze superiore e inferiore senza ventola, ideale per le torte. La convezione ventilata attiva la ventola per distribuire il calore uniformemente, permettendo di cuocere più piatti contemporaneamente.

Come pulire i pannelli catalitici?

I pannelli catalitici sono autopulenti: assorbono i grassi durante le cotture ad alta temperatura (superiore a 200°C). Per una pulizia profonda, far funzionare il forno vuoto alla temperatura massima per 30 minuti. Evitare prodotti abrasivi.

Posso utilizzare la funzione grill con la porta aperta?

No, il grill deve essere utilizzato con la porta chiusa. La porta deve rimanere chiusa per evitare ustioni e garantire una cottura corretta. Aprirla solo per controllare gli alimenti.

Cosa fare se il forno non si accende?

Verificare che l'orologio sia impostato (il forno non funziona senza orologio impostato). Assicurarsi che l'alimentazione elettrica sia collegata e che l'interruttore non sia scattato. Se il problema persiste, contattare il servizio di assistenza.

MANUALE UTENTE FLM6B - FLM6N - FLM6ROED - FLM6SED - FLM6XED DELONGHI

La ringraziamo per la preferenza accordataci con l'acquisto di un nostro prodotto.

Le avventenze ed i consigli in seguito descritti, sono a tutela della sicurezza Sua e degli altri, inoltre Le permefteranno di usfuquire delle possibilità offerteLe dall'apparecchio.

Conservi con cura quello libretto, Le sera utile in futuro, qualora Lei, o chi altri per Lei, avesse dubbi relativi al suo funzionamento.

Questo appearecchio dovra essere destinato solo all'uso per il quale è stato espRESSamenteconceptito, cui per la cottura di alimenti. Ogni altri uso è da considerasi improprio e quindi pericoloso.

Il costruttore declina agli responsabilità nel caso di eventuali danni derivanti da un uso improprio, erroneo od irragionevole dell'apparecchio.

Dichiarazione di conformità CE

• Questo appearecchio è stato progettato per essere utilizzato solamente come appearecchio di cottura. Ogni altri uso (riscaldare locali) è da considerarsi improprio e conseguentemente pericoloso.

• Questo apparecchio è stato concepito, costruito ed imesso sul mercato in conformità ai:

• Requisiti di sicurezza della Direttiva "Bassa Tensione" 2014/35/UE;

• Requisiti di protezione della Direttiva "Compatibilità elettromagnetica" 2014/30/UE;

• Requisiti della Direttiva 93/68/CEE;

• Requisiti della Direttiva 2011/65/UE.

AVVERTENZE E CONSIGLI IMPORTANTI PER LA SICUREZZA

IMPORTANTE: Questo appearecchio è stato progettato e costruito solo per la cottura di alimenti in ambito domestico e pertanto non deve essere utilizzato in un ambiente commerciale.

La garanzia è da intendersi annullata nel caso in cui l'apparecchio venga utilizzato in un ambiente comunale, semi-commerciale o commerciale.

Leggere attendamente le istruzioni prima di installare ed iniziare ad utilizzato l'apparecchio.

• Questo appearecchio è stato progettato e costruito in conformità con le normative applicabili per gli appearecchi da cottura domestici e rispetta tutti i requisiti di sicurezza previsti, comprese le temperature superficiali.

Alcune persone, con maggior sensibilità della pelle, potrebbero avere una percezione più marcata della temperatura in alcuni componenti cheuggava sono sempre entro i limiti consentiti dalle norme.

La completeness sicurezza di un prodotto dipendeanche dal corretto utilizzato, si raccomanda pertanto di prestare sempre molta attenzione durante l'uso del prodotto, in special modo in presenza di bambini.

• Dopo ave tolo l'imballaggio assicurarsi dell'integrità dell'apparecchio e che la porta forno si chiuda correttamente. In caso di dubbio non utilizzato e rivolgersi al fornitore oppure a personale professionalmente qualificato.
• Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, reggette, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

• Alcune apparecchiature sono fornite con film protettivi applicativi sulle superfici di alluminio e di acciaio inox. Tutti quosti film protettivi devono essere totti prima dell'utilizzo dell'apparecchiatura.

• IMPORTANTE: L'uso di idonei indumenti/guanti protettivi è raccommando durante la movimentazione o pulizia dell'apparecchio.

• Non tentare di modificare le caratteristiche tecniche del prodotto in quanto l'apparecchio potò diventare pericoloso. Il costruttore declina agli responsabilità per eventuali danni/inconvenienti derivanti dal mancato rispetto di quella condizione.
• Non far funzionare l'apparecchio tramite un programmatore esterno o per mezzo di sistemi di controllo remoto.
• Non effettuare alcuna operazione di pulizia o manutenzionezza ave preventivamente staccato l'apparecchio alla rete di alimentazione elettrica.
  ATTENZIONE: Prima di sostituire la lampadina del forno assicurarsi che l'apparecchio sia disconnesso alla rete elettrica per evitare il rischio di scosse elettriche.
• Non utilizzato pulitrici a getto di vapore perché dell'umidità potrebbe infiltrarsi nell'apparecchio e renderlo pericoloso.
  Non toccare l'apparecchio con mani o piedi bagnati oppure umidi.
  Non usare l'apparecchio a piedi nudi.
• Qualora dovesse decidere di non utilizzato più quello apparecchio (o dovesse sostuire un vecchio modello), prima di gettarlo al macero si raccomanda di renderlo inoperante nel modo previsto delle normative vigenti in materia di tutela della salute e dell'inquinamento ambientale, rendendo inoltre innocue nelle parti suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell'apparecchio fuori uso per i propri giochi.
• I vari componenti dell'apparecchio sono riciclabili; smaltirli in conformità con le norme vigenti nel proprio paese. Se l'apparecchio deve essere rottamato, rimuovere il cavo di alimentazione.
• Dopo aver utilizzato l'apparecchio, assicurarsi che le manopole siano in posizione di spento.

• I bambini con meno di 8 anni di età devono essere tenuti lontani a meno che non siano continuamente sorvegliati.

• Questo apparecchio può essere utilizzato da bambini con un'età minima di 8 anni, da persone con disponità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se sotto sorveglianza durante l'uso, oppure sepreventivamente istruite sull'utilizzo in sicurezza e solamente se informate dei pericoli (che devono aver ben compreso) legati al prodotto stesso. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere fatte da bambini sulla supervisione di un adulto.

• Il costruttore declina agli responsabilità per eventuali danni a persono o cose derivanti da uso improprio, erroneo ed irragionevole dell'apparecchio.
  ATTENZIONE: Durante l'uso l'apparecchio e le sue parti accessibili divertano calde e rimangono calde per un dato tempo dopo l'uso.

• Si deve prestare attenzione a non toccare gli elementi riscaldanti all'interno delorno.

• La porta forno diventa calda, usare la maniglia.

• Al fine di evitare bruciature e scottature, i bambini devono essere tenuti lontani.

• Assicurarsi che i cavi di alimentazione di altri prodotti in prossimità dell'apparecchio non vengano intrappolati nella porta del forno.

• ATTENZIONE: Una volta installato correttamente, il vostroorno soddisfa tutti gli standard di sicurezza previsti per但这a categoria di prodotto. Tuttavia fare attenzione ad alcune parti dell'apparecchio (dietro e fatto), perché queste parti, non esendo progettate per essere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolosi che potrebbero causare delle ferite.

• AL PRIMO UTILIZZO DEL FORNO - si consiglia di effettuare le seguenti operazioni:

• Allestire l'interno delorno come descripto nel capitolo "PULIZIA E MANUTENZIONE".

• Accendere ilorno vuoto alla massima temperatura per eliminare trasce di grasso ed odori dagli elementi riscaldanti e dai componenti.

• Sconnettere l'apparecchio alla rete di alimentazione elettrica, lasciare raffreddare il forno e pulire poi l'interno della cavity forno con un panno imbevuto di acqua e detersivo neutro; asciugare poi perfettamente.

ATTENZIONE: Non utilizzato detersivi molto abrasivi o raschietti taglienti in metallo per pulire i vetri della porta delorno perché potrebbero graffiarne la superficie, e quello potrebbe provocare la frantumazione del vetro.
- Non rivestire in nessun caso le pareti delorno con fogli di alluminio. Non posizionare teglie o la leccarda sul fondo delorno.
- RISCHIO DI INCENDIO! Non depositare materiale inflammabile nel forno.
- Usare sempre quanti da forno per rimuovere griglie e leccarda (o vassoi di cottura) dal forno nelle è caldo.
- Non appendere tovaglioli, panni o altri sull'apparecchio o sulla maniglia delorno perché potrebbero incendiarsi.
- Pulire regolarmente ilorno. Evitare che olio e grasso si accumulino nel fondo delorno e nella leccarda. Pulire subito le tracimazioni appena si verificano.
Non salire sulla porta del forno aperta.
- Aprire sempre la porta delorno rimanendo lontani, attendere la fuoriuscita di vapore e aria calda, poi estrarre o controllare i cibi in cottura.
- TRATTAMENTO SICURO DEL CIBO: Lasciare il cibo nel forn o per un periodo di tempo il più breve possibile prima e dopo la cottura. Questo è per evitare la contaminazione da organieme che potrebbero provocare avvelamento da cibo. Fare particolarmente attenzione nella stagione calda.
- ATTENZIONE: Fare attenzione a NON sollevare l'apparecchio per la maniglia della porta forno.
- L'apparecchio non deve essere installato dietro ad una porta decorativa, per evitare un surriscaldamento.
- Gli accessori delorno (es. griglia) devono essere installati correttamente come indicato a pag. 30.
- Se il cavo di alimentazione è danneggiato deve essere sostituito da un technician del servizio di assistenza autorizzato, per evitare pericoli.

ETICHETTATURA ENERGETICA/PROGETTAZIONE ECOCOMPATIBLE

• Regolamento delegato (UE) No.65/2014 della commissione (che integra la direttiva 2010/30/UE del Parlamento europeo e del Consiglio).
• Regolamento (UE) No.66/2014 della commissione (recante misure di esecuzione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio).

Riferimento ai metodi di misurazione e di calcolo utilizzati per stabilire la conformità alle specifiche di cui sopra:

• Norma EN 60350-1 (forni elettrici).

CONSIGLI PER UN RISPARMIO ENERGETICO DURANTE L'USO DELL'APPARECCHIO

FORNO

• Controllare che la porta forno si chiuda sempre in modo corretto e che la guarnizione sia pulita ed in ordine. Durante la cottura apree la porta del forno solo quando strettamente necessario per evitare dispersioni di calore (per certe funzioni potrebbe essere necessario utilizzato il forno con la porta semiaperta, verificare le istruzioni per il funzionamento del forno).
• Spagnere ilorno 5-10 minuti prima del tempo teorico di cottura per recuperare il calore immagazzinato.
• Si raccomanda di utilizzato tegami idonei per cotture al forno e di modificare all'occorrezza la temperatura del forno durante la cottura.

AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA DIRTTIVA EUROPEA 2012/19/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposi dalle amministrazioni comunali, oppure presso i rivenditori che forniscono quello servizio. Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparnio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contentatore di spazzatura mobile barrato.

USO DELLE MANOPOLE A SCOMPARSA

Le manopole sono incassate nel frontale comandi ed escono con una semplice pressione.

Siutilizzano come segue:

a. Premere leggermente sulla manopola (figura A);
b. La manopola esce dal frontale comandi come illustrato nella figura B.
c. Ruotare la manopola nella posizione desiderata (figura C).
d. A cottura ultimata ruotare la manopola sulla posizione di spento ("0")
e. poi premerla (figura D) sino a farla rientatre tutte nel pannello comandi (figura F).

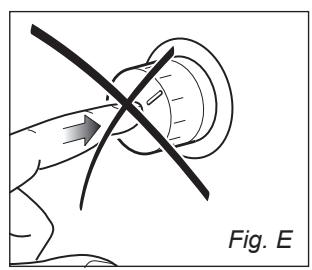

IMPORTANT:

Non premere la manopola per farla rientrare se esta non è in posizione di spento (figura E).

Fig. 1.1
Fig. 1.2

Fig. 1.3

Fig. 1.4

Fig. 1.5

Fig. 1.6

Fig. 1.7

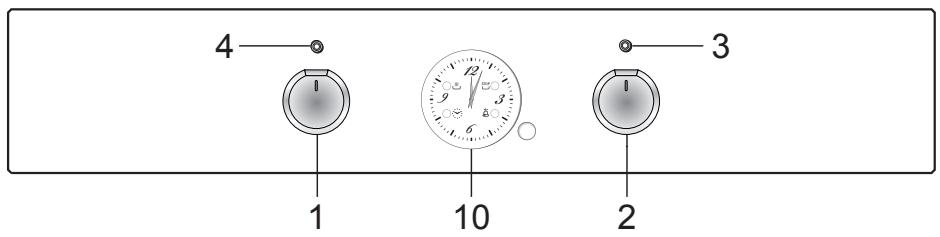

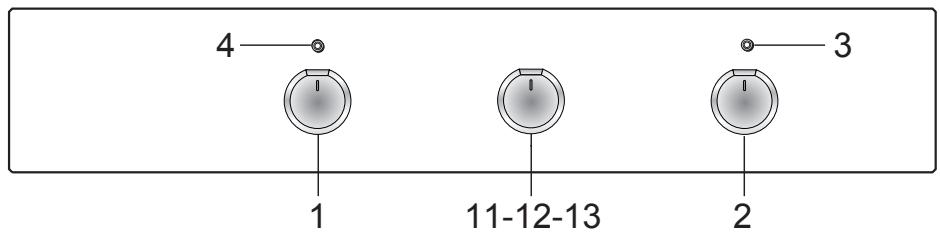

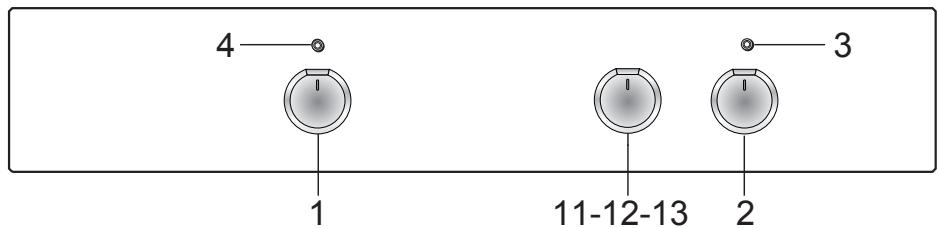

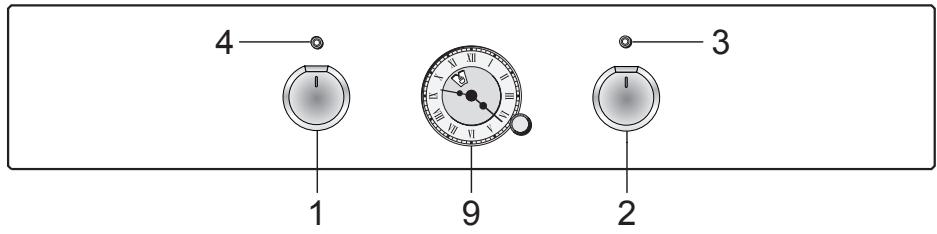

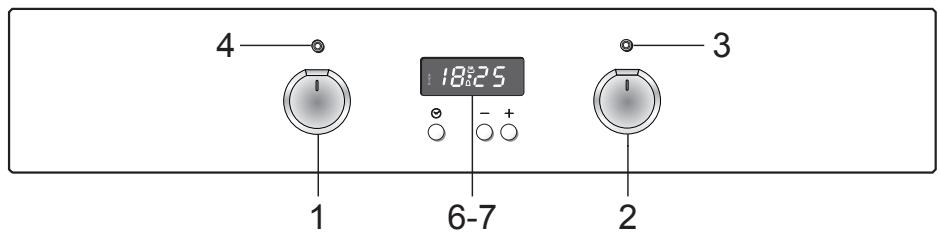

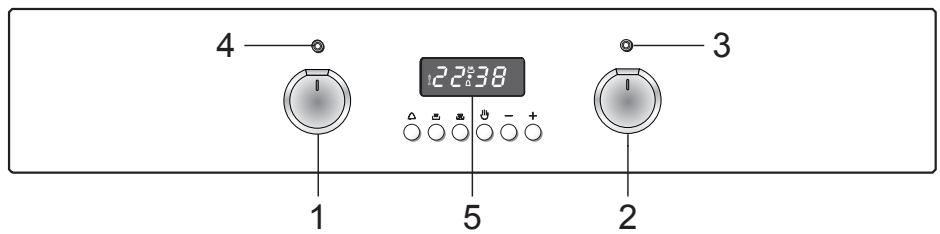

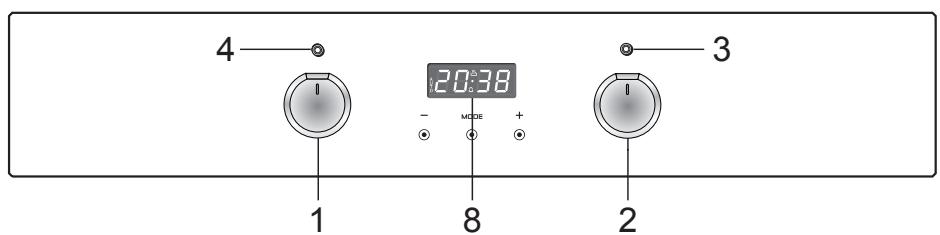

DESCRIZIONE COMANDI

1. Manopola commande termostato
2. Manopola lavoro selettore funzioni
3. Spia di linea
4. Spia temperatura forno
5. Programmatore digitale
6. Orologio elettrico con contaminuti
7. Orologio elettrico con allarme
8. Orologio digitale con contaminuti (como "Touch-control")
9. Orologio elettrico con fine cottura
10. Orologio elettrico/programmatore
11. Manopola commande contaminuti meccanico 60'
12. Manopola dato contaminuti meccanico 120
13. Manopola commande contaminuti a spegnimento automatico

NOTA:

I disegni delle manopole riportati in quello capitolo sono soloindicativi.

Note: L'apparecchio è dotato di una ventola di raffreddamento per garantire che le temperature superficiali delorno siano mantenute basse.

Quando il forno è in funzione la ventola di raffreddamento cui accendersi e spegnersi a seconda della temperatura.

A seconda dei tempi di cottura e delle temperature, la ventola di raffreddamento cui funzionate sono aftero che l'apparecchio è stato spento. La durata di quello tempo dipende alla temperatura di cottura e alla sua durata.

Attenzione: La porta delorno diventa molto calda durante il funzionamento. Tenere lontano i bambini.

CARATTERISTICTECNICHE

Come indica la definizione, si tratta di un forn o che presenta delle particolari caratteristiche dal punto di vista funzionale. É infatti possibile inseire 6 diverse funzioni per soddisfare tutte le esigenze di cottura. Le 6 funzioni a controllo termostatico sono ottentue per mezzo di 3 elementi riscaldanti e precisamente:

• Resistenza inferiore
• Resistenza superiore
• Resistenza grill

NOTA:

Al primo utilizzato si consiglia di fare funzionare il forno con la manopola del termostato alla massima temperatura per 60 minuti nella posizione al fine di eliminare eventuali traccce di grasso dalle resistenze elettriche.

Ripetere l'operazione per altri 15 minutianche con il grill, operando come descrittolei capitoli "COTTURA AL GRILL"e"COTTURAALGRILLVENTILATO".

Il riscaldamento e la cottura nel forno Plurifunzione sono ottenuti nei seguenti modi:

a. per convezione naturale

Il calore è prodotto dagli elementi riscaldanti superiore ed inferiore.

b. per convezione semi-forzata

Il calore prodotto dagli elementi riscaldanti inferiore e superiore viene distribuito nel forno dal ventilatore.

c. per irraggiamo

Il calore viene irraggiato alla resistenza grill a raggi infrarossi.

d. per irraggiamo e ventilazione

Il calore irraggiato alla resistenza grill a raggi infrarossi viene distribuito nel forno dal ventilatore.

e. per ventilazione

Il cibo viene scongelato utilizzando il ventilatore sulla riscaldamento.

ATTENZIONE:

La porta delorno diventa molto calda,aprirlautilizzando la maniglia.

Durante I'uso I'apparecchio diventa molto caldo.

Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all'interno del forno.

Non rivestire in nessun caso le pareti delorno con fogli di alluminio. Non posizionare teglie o la leccarda sul fondo delorno.

Fig. 2.1
Temperature ℃

NOTA:
I disegni delle manopole riportati in quello capitolo sono solo indicativi.
Le manopole ed i symboli posso n o variare.

Fig. 2.2
Function

NOTA:
I disegni delle manopole riportati in quello capitolo sono solo indicativi.
Le manopole ed i simboli posso n o variare.

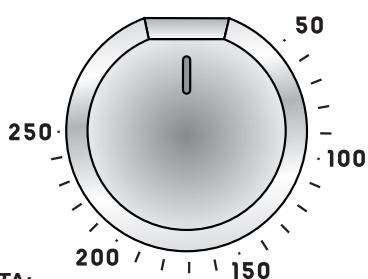

MANOPOLA DEL TERMOSTATO (fig. 2.1)

Per attivare le resistenze delorno, impostare la manopola del selettore funzioni sulla posizione desiderata e la manopola del termostato sulla temperatura desiderata.

Per selezionare la temperatura è necessario fare corrispondere il numero scelto della manopola con l'indice del frontale.

Le resistenze si accenderanno o si spegneranno automaticamente secondo il bisogno di energia determinato dal termostato.

Il funzionamento degli elementi riscaldanti viene segnalata da una luce posta sopra la manopola.

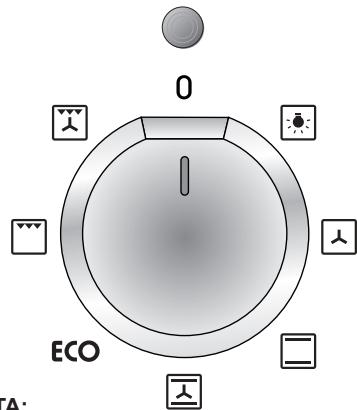

MANOPOLA DEL SELETTORE FUNZIONI (fig. 2.2)

Ruotare la manopola in senso orario per impostare ilorno per una delle seguenti funzioni:

ILLUMINAZIONE DEL FORNO

Ruotando la manopola su esta posizione si accende soltanto la lampada delorno.

In tutte le funzioni di cottura la lampada rimane sempre accesa.

SCONGELAMENTO DI CIBI SURGELATI

Con la manopola del termostato in posizione " 0 " si accende soltanto il ventilatore del forno. Lo scongelamento avviene per semplice ventilazioneenza riscaldamento.

Consigliata per:

Scongelamento rapido di cibi surgelati; un kg richiede circa un'ora.

I tempi dell'operazione variano in funzione della quantità e del genere degli alimenti da scongelare.

COTTURA TRADIZIONALE A CONVEZIONE

Si accendono gli elementi riscaldanti inferiore e superiore. Il calore si difonde per convezione naturale e la temperatura deve essere regolata tra 50^ e 250^ con la manopola del termostato. E necessario preriscaldare ilorno prima di inserire il cibo da cuocere.

Consigliata per:

Cibi che richiedono lo stesso grado di cottura interno ed esterno; per esempio: arrosti, costine di maiale, meringhe, ecc.

COTTURA A CONVEZIONE CON VENTILAZIONE

Si accendono gli elementi riscaldanti superiore, inferiore ed il ventilatore.

Il calore proveniente dall'alto e dal basso viene diffuso per convezione forzata. La temperatura deve essere regolata tra 50^ e 250^ con la manopola del termostato.

Consigliata per:

Cibi di notevole volume e quantità che richiedono lo stesso grado di cottura interno ed esterno; per esempio: arrosti arrotolati, tacchino, cosciotti, morte, ecc.

ECO FUNZIONE ECO (RISPARMIO ENERGETICO)

Si accendono gli elementi riscaldanti superiore, inferiore ed il ventilatore. Il calore proveniente dall'alto e dal basso viene diffuso per convezione con ventilazione.

Con esta funzione si riducono i consumi elettrici dell'apparecchio, ed è particolaremente indica per la cottura delicata di modeste quantità di cibo su singolo ripiano.

Non preriscaldare il forno ed evitare l'apertura della porta durante la cottura.

I tempi di cottura potrebbero essere più lunghi rispetto alle funzioni standard.

Non usare esta funzione per preriscaldare ilorno.

Solo per alcuni modelli: la luce delorno rimane sempre spenta in modalità di cottura ECO.

Consigliata per:

cibi che devono essere cotti delicatamente. Per mantenere caldi i cibi dopo qualsiasi cottura. Per il riscaldamento lento di cibi più cotti.

COTTURA AL GRILL

Entra in funzione la resistenza elettrica a raggi infrarossi. Il calore si diffonde per irraggiamento. Il forno va utilizzato con la porta chiusa e la temperatura cui è esse regolata con la manopola del termostato tra 50^ e 225^ .

Per consigli d'uso vedere il capitolo "COTTURA AL GRILL TRADIZIONALE".

Utilizzare il grill per massimo 30 minuti.

Attenzione: Quando il grill è in funzione le parti accessibili possono diventare calde. Tenere i bambini a distanza.

Consigliata per:

Azione grigliante intensa per cottura al grill; rosolatura, doratura, gratinatura, tostatura, ecc.

COTTURA AL GRILL VENTILATO

Si accendono il grill a raggi infrarossi ed il ventilatore. Il calore si diffonde principamente per irraggiamento ed il ventilatore lo distribuisce poi su tutto ilorno.

Il forno va utilizzato con la porta chiusa e la temperatura più essere regolata con la manopola del termostato tra 50^ e 225^ .

Per consigli d'uso vedere il capitolo "COTTURA ALLA GRIGLIA E GRATINATURA".

Utilizzare il grill ventilato per massimo 30 minuti.

Attenzione: Quando il grill ventilato è in funzione le parti accessibili sono diventare calde. Tenere i bambini a distanza.

Consigliata per:

Cotture alla griglia dove è necessario una rapida rosolatura esterna per bloccare i sughi all'interno. Per esempio: bistecche di vitello, braciole, hamburger, ecc.

CONSIGLI DI COTTURA

STERILIZZAZIONE

La sterilizzazione dei cibi da conservare in vasi si effettua, a recipienti pieni e chiusi ermeticamente, nel seguente modo:

a. Portare il commutatore nella posizione.
b. Portare la manopola del termostato nella posizione 185^ e preriscaldare il forno.
c. Riempire la leccarda di acqua calda.
d. Disporre i vasi nella leccarda facendo attenzione che non entrino in contatto tra loro, e dopo aver bagnato con acqua i coperchi, chiudere il forno e portare la manopola del termostato nella posizione 135^ .

A sterilizzazione iniziata,cisiono quando si incominciano ad intravvedere delle bollicine nei vasi, spagnere il forno e lasciare raffreddare.

COTTURA CONTEMPORANEA DI CIBI DIVERSI

Il fornso allaposizione delsettorefunzioni permette di cuocere contemporaneamente diversi cibi eterogenei. Si sono duocere contemporaneamente cibi come del pesce, una torta e della carne perché gli aromi e i sapori si mascolino.

Le uniche precauzioni da prendere sono le seguenti:

Le temperature di cottura devono essere le più vicine possibili, con una differenza massima di 20^ - 25^ tra i diversi cibi.
L'introduzione dei diversi piatti nel forno dovrà essere fatta in momenti diversi in funzione del tempo di cottura di ogn'uno. Risulta evidente, con questo tipo di cottura, il risparmio di tempo e di energia che si ottengono.

RIGENERAZIONE

Portare il commutatore nella posizione ed il termostato nella posizione 150^ . Il pane ritornerà fragrante se inumidito con quale goccia d'acqua eMESSO nel forno per circa 10 minuti alla massima temperatura.

ARROSTO

Per ottener un arrosto classico cotto a puntino in tutte le sue parti, é necessario ricordare:

che é consigliabilemantenere una temperaturatra 180^ e 200^
che il tempo di cottura dipende alla quantità e alla qualità dei cibi.

COTTURA AL GRILL TRADIZIONALE

Accendere il grill, come spiegato nei paragrafi precedenti e lasciare preriscaldare per circa 5 minuti con la porta chiusa.

Introduire i cibi da cuocere posizionando la griglia il più vicino possibile al grill.

Per la raccolta dei sughi di cottura inserire la leccarda sotto alla griglia.

Grigliare con la porta delorno chiusa.

COTTURA ALLA GRIGLIA E GRATINATURA

Alla posizione del selettore funzioni la grigliatura cui quere effettuata alla il girarrosto perché l'aria calda avvolge completamente il cibo da cuocere.

Portare il termostato nella posizione tra 50^ e 225^ massimo e dopo averere preriscaldato il forno, appoggiare semplicamente il cibo sulla griglia.

Chiudere la porta e lasciare funzionare ilorno fino a grigliatura avvenuta.

Aggiungendo qualche ricciolo di burro prima della fine della cottura si ottiene l'effetto dorato della gratinatura.

Grigliare con la porta del forno chiusa. Utilizzare il grill per massimo 30 minuti alla volta.

Attenzione: Quando il grill è in funzione le parti accessibili sono diventare calde. Tenere i bambini a distanza.

Attenzione: Le parti esterne del forno divertano molto calde durante il funzionamento. Tenere lontano i bambini.

COTTURA AL FORNO

Per la cottura, prima d'insere i cibi, preriscaldare il forno alla temperatura desiderata.

Quando il fornho ha raggiunto la temperatura, introdurre i cibi, poi controllare il tempo di cottura, e specnere il fornso 5 minuti prima del tempo teorico per recuperare il calore immagazzinato.

ESEMPI DI COTTURA

Le temperature sono solo indicative, perché variano in funzione della qualità e del volume dei cibi.

Si raccomanda di utilizzato tegami idonei per cotture al forno e di modificare all'occorrenza la temperatura del forno durante la cottura.

PIETANZE	Temperatura
Lasagne alorno	220°C
Pasta alorno	220°C
Pizza con acciuğhe	225°C
Riso alla creola	225°C
Patate al latte	200°C
Pomodori farciti	225°C
Soufflé di formaggio	200°C
Soufflé di patate	200°C
Arrostodi. vitello	200°C
Nodini di vitello alla griglia	225°C
Petti di pollo al pomodoro	200°C
Pollo alla griglia - pollo arrostolo	220°C
Polpettine di manzo	200°C
Polpettone di vitello	200°C
Spiedini alla turca	225°C
Roast-beef	220°C
Filetti di sogliola	200°C
Nasello aromatico	200°C
Ciambella	180°C
Crostata di prugne	200°C
Crostatine alla confettura	225°C
Pan di spagna	225°C
Sfogliatine dolci	200°C
Torta margherita	220°C

NOTA:

I disegni delle manopole riportati in quello capitolo sono soloindicativi.

Le manopole ed i symboli possono variare.

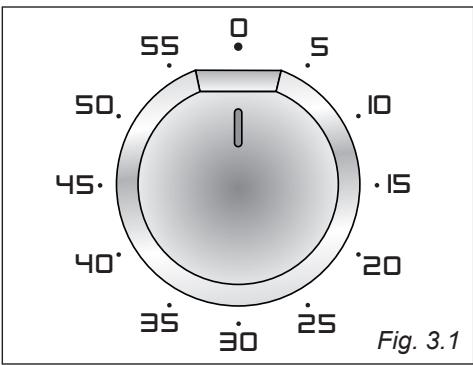

MODELLI CON CONTAMINUTI 60

(fig. 3.1)

Il contaminuti è un avvisatore acustico a tempo che può essere regolato per un periodo massimo di 60 minuti.

La manopola di regolazione (fig. 3.1) deve essere ruotata in senso orario fino alla posizione 60 minuti e poi posizionata sul tempo desiderato ruotandola in senso antiorario.

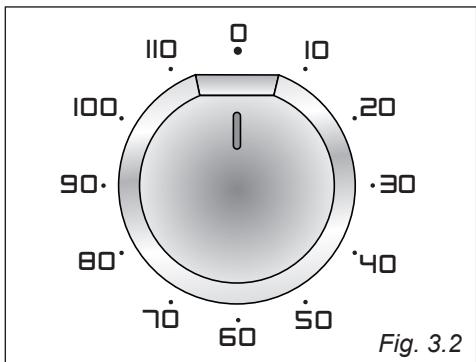

MODELLI CON CONTAMINUTI 120

(fig. 3.2)

Il contaminuti è un avvisatore acustico a tempo che può essere regolato per un periodo massimo di 120 minuti.

La manopola di regolazione deve essere ruotata in senso orario fino alla posizione 120 minuti e poi posizionata sul tempo desiderato ruotandola in senso antiorario.

CONTAMINUTI A SPEGNIMENTO

AUTOMATICO (fig. 3.1)

La sua funzione è quella di fare funzionare ilorno per una durata prestabilita.

1. Messa in funzione.

Dopo ave regolato commutatore e termostato del forno sulla funzione e temperatura prescelta, ruotare la manopola del contaminuti a spegnimento automatico in senso orario fino al tempo di cottura desiderato (max 120 minuti).

Trascorso il tempo impostato, il contaminuti a spegnimento automatico sare rittornato nella posizione "0" ed il forno si spegnerà automaticamente.

2. Posizione manuale.

Se il tempo di cottura è più lungo delle due ore programmabili, oppure se si desidera usare manually il forno spegnendolo quando si vuole, bisogna ruotare la manopola nella posizione.

ATTENZIONE - MOLTO IMPORTANTE: Questo è solo un avvisatore acustico che NON spegne il forno oppure il grill al termine del tempo impostato.

RICORDARSIDI SPEGNEREILFORNO OILGRILLMANUALMENTE.

Comprénde le seguenti funzioni:

• Orologic.
• Programmazione del tempo di cottura (consente di fare funzionare il fornò per una durata prestabilita - max. 180 minutì).
• Avviso acustico di fine cottura.

REGOLAZIONE DELL'ORA

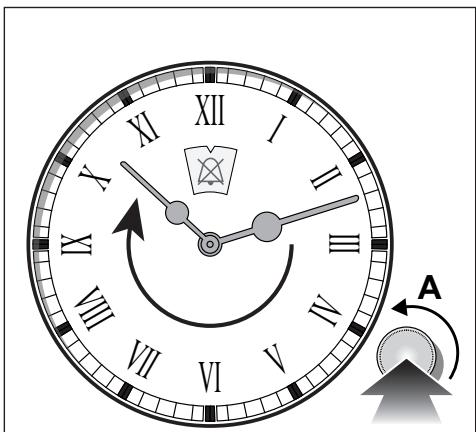

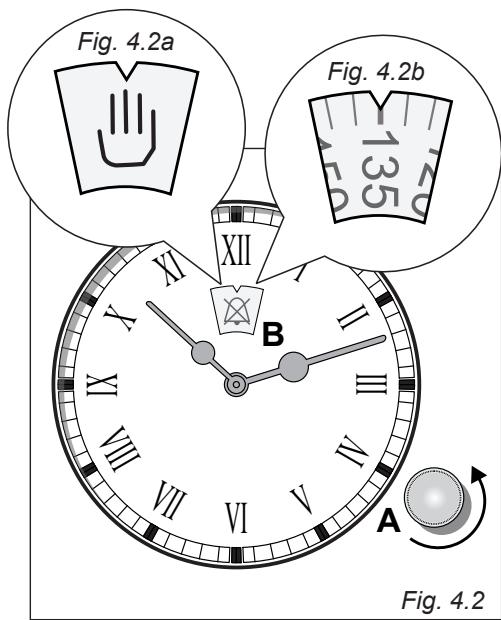

Premere la manopolina "A" (fig. 4.1) e ruotarla in senso antiorario fino alla regolazione dell'ora esatta.

USO MANUALE DEL FORNO (senza programmazione del tempo di cottura)

Per usare normalmente il forn o necessario escludere l'intervento dell'orologio ruotando in senso antiorario la manopolina fino alla compara del symbolo sulla finestra "B" (fig. 4.2 - 4.2a).

Al termine della cottura azzerare le manopole del selettore delle funzioni e del termostato delorno.

Fig. 4.1

COTTURA AUTOMATICA

• Accendere il forno impostando la funzione e la temperatura desiderate (vedere i capitoli specifici).
  Impostare il tempo di cottura ruotando in senso antiorario la manopolina "A" fino a fare comparire nella finestra "B" il tempo desiderato (fig. 4.2 - 4.2b)

Il forno iniziera a funzionare immediamente e si spegnera automaticamente allo scadere del tempo di cottura impostato emtendo un segnale acustico che cui essere spento ruotando la manopolina "A" fino a fare comparire nella finestra "B" il symbolo (fig. 4.2).

Azzerare poi le manopole del selettore delle funzioni e del termostato delorno.

Manopolina di regolazione
Fig. 5.1

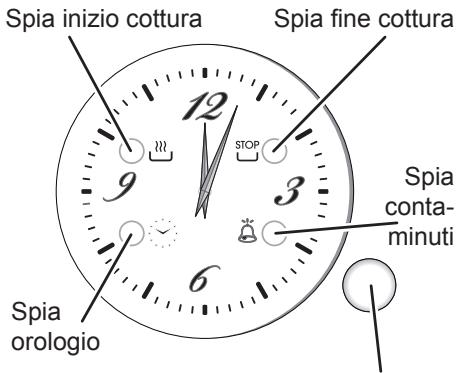

L'orologio elettrico è un dispositorio che raggruppa le seguenti funzioni:

• orologio analogico 12 ore;
  contaminuti (max 3 ore);
• cottura automatica (* vedinota sotto);
• segnale acustico (beep) che si attiva ad agli pressione della manopolina di regolazione oppure al termine della funzione contaminuti o cottura automatica.

(*) Il tempo massimo programmabile (TMP) dipende dall'ora di inizio cottura impostata.

TMP = 15 ore - differenza di ore tra ora di inizio cottura impostata ed ora del giorno al momento della programmazione (es. ora del giorno = 08:00, ora impostata di inizio cottura = 11:00; TMP = 15 - 3 = 12 ore).

OROLOGIO

Al primo collegamento elettrico del forno oupona interruzione di corrente,la "spia orologio" lampeggia.

Questa spia segnala che è necessario verificare che l'ora sia corretta.

Se l'ora è corretta mantenere premuta la manopolina di regolazione (si spegne la "spia orologio").

Per regolare l'ora è necessario premere brevamente la "manopolina di regolazione" (più volte) fino a far lampeggiare la "spia orologio". Ruotare quando la manopolina di regolazione (a destra o sinistra) per regolare l'ora.

Al termine della regolazione mantenere premuta la "manopolina di regolazione" per confermare la regolazione (finché si spegne la "spia orologio").

CONTAMINUTI

La funzione contaminuti consiste unicamente di un avvisatore acustico che si attiva una volta trascorso il tempo impostato (max 3 ore).

Importante: non è possibile utilizzare la funzione contaminuti se è stata impostata una cottura automatica.

Per impostare il contaminuti premere brevamente la "manopolina di regolazione" (una o più volte) fino a far lampeggiare la "spia contaminuti".

Ruotare quando la "manopolina di regolazione" (a destra o sinistra) per impostare il tempo.

Al termine della regolazione premere brevamente la "manopolina di regolazione" (entro 10 secondi) per confirmare la regolazione (finché la "spia contaminuti passa da lampeggiante a stabilmente accesa).

Il conteggio alla rovescia inizierà immediamente.

Trascorso il tempo prestabilito la "spia contaminuti" inizia a lampeggiare e si attiva, per un minuto, un segnale acustico (beep).

Premere brevamente la "manopolina di regolazione" per disattivare il segnale acustico e per spegnere la "spia contaminuti" lampeggiante.

Durante l'ecuzione del programma è possible, in qualsiasi momento, visualizzare il tempo impostato premendo brevamente la "manopolina di regolazione" (una o più volte) fino a far lampeggiare la "spia contaminuti".

Per annullare il programma prima del termine, tenere premuta la "manopolina di regolazione" per circa 3 secondi (finché la "spia contaminuti" si spegne); il contaminuti viene annullato.

ATTENZIONE - MOLTO IMPORTANTE: Il contaminuti è solo un avvisatore acustico che NON spegne il forno oppure il grill al terme del tempo impostato. RICORDARSI DI SPEGNERE IL FORNO O IL GRILL MANUALTE.

COTTURA AUTOMATICA

Utilizzare la cottura automatica per far accendere automaticamente ilorno, cuocere e poi spegnere ilorno.

1. Controllare che l'orologio indichi l'ora esatta.
2. Selezionare la funzione del forno e la temperatura (manopole del termostato e selettore funzioni). Il forno si accende.
3. Premere brevamente la "manopolina di regolazione" (una o più volte) bajo a quando la "spia inizio cottura" lampeggia.

Poi girare la "manopolina di regolazione" (a destra o a sinistra) per impostare l'ora di inizio cottura (non meno di 2 minutie massimo 12 ore dal momento di regolazione della cottura automatica).

Al terme della regolazione (entro 10 secondi),mantenere la "manopolina di regolazione" premuta per la conferma fino a quando la "spia inizio cottura" cambia da lampeggiante a stabilmente accesa.

1. Stabilire il tempo necessario per la cottura considerando, se necessario,anche il tempo di preriscaldamento.

Premere brevamente la "manopolina di regolazione" (una o più volte) sino a quando la "spia fine cottura" lampeggia. Poi girare la "manopolina di regolazione" (a destra o a sinistra) per impostare l'ora di fine cottura (minimo due minuti dall'ora di inizio cottura).

Al terminale regolazione (entro 10

secondi),mantenere la "manopolina di regolazione" premuta per la conferma fino a quando la "spia fine cottura" cambia da lampeggiante a stabilmente accesa.

Se vi è un tempo di attesa prima dell'inizio della cottura, il forso si spegne, ma la cottura automatica è ora impostata.

Se si desidera accendere il forno immediatamente e programmare solo l'ora di fine cottura, avviare il forno normalmente quando seguire il punto 4 per impostare lo spegnimento automatico del forno.

Per vedere l'orario impostato di inizio cottura, premere brevamente il tasto "manopolina di regolazione" (una o più volte) fino a quando la "spia inizio cottura" lampeggia.
Per vedere l'orario impostato di fine cottura, premere brevamente il tasto "manopolina di regolazione" (una o più volte) fino a quando la "spia fine cottura" lampeggia.
Per annullare il programma prima del termine,mantenere la "manopolina di regolazione" premuta per circa 3 secondi fino a quando la "spia inizio cottura" e/o "spia fine cottura"si spegne/spengono. RICORDARSI DI SPEGNERE IL FORNO O GRILL MANUALMENTE.

Trascorso il tempo di cottura programmato il forno si spegne automaticamente, la "spie fine cottura passa da stabilmente accesa a lampeggiante ed un segnale acustico (beep) si attiva per un minuto.

• Premere brevamente la "manopolina diregolazione" per disattivare il segnale acustico e per spegnere la "spia fine cottura" lampeggiante.
• Ruotare la manopola del termostato e del selettore funzioni in posizione di spento.

Attenzione: Dopo un'interruzione di corrente qualsi programma automatico NON viene cancellato e la "spia orologio" lampeggia (per indicate di verificare che l'ora sia corretta).

OROLOGIO DIGITALE (fig. 6.1)

L'orologio digitale è un dispositorio che raggruppa le seguenti funzioni:

• Orologio 24 ore a display luminosi
  Contaminuti (max 99 minuti)

Al primo collegamento elettrico del forno o dopo una interruzione di corrente, tre zeri lampeggeranno nel quadrante del programmatatore.

Per regolare l'ora è necessario premere il pulsante "A" e poi, entro 7 secondi, il pulsante "C" o "B" sono alla regolazione dell'ora esatta.

L'orologio si azzera ad agli interruzione di energia elettrica.

NOTA:

I disegni delle manopole riportati in quello capitolo sono soloindicativi.
Le manopole ed i simboli possono variare.

Fig. 6.1

CONTAMINUTI ELETTRONICO

La funzione contaminuti consiste unicamente di un segnalatore acustico che cui quodessere regolato per un periodo massimo 99 minuti.

Per regolare il tempo, premere il pulsante o "B" fino ad ottenere nel quadrante il tempo desiderato.

Terminata la regolazione, sul quadrante riapparirà il symbolo ed il conteggio alla rovescia inizierà immediatamente.

Allo scadere del tempo, si attivera un segnale acustico intermittente, della durata di 7 minuti, che potr'essere interrogto premendo il pulsante "C".

Per azzerare il contaminuti in funzione,
premere contemporaneamente i pulsanti "C"e B", poi rilasciare per primo il pulsante "C".

IMPOSTAZIONE DELLA TONALITA DEL SEGNALE ACUSTICO

Premendo il pulsante "B" si otterranno in sequenza tre tonalità di suono.

L'ultimo segnale udito rimane impostato.

ATTENZIONE - MOLTO IMPORTANTE:

Questo è solo un avvisatore acustico che NON spegne il forno oppure il grill al termine del tempo impostato.

RICORDARSI DI SPEGNERE IL FORNO O IL GRILL MANUALTE.

USO DEL PROGRAMMATORE FINE COTTURA

Il programmatore di cottura è un dispositivo che raggruppa le seguenti funzioni:

• Orologio 24 ore a display luminosi
  Programma per cottura al forno con spegnimento automatico (max 99 minuti).

ORLOGIO DIGITALE

Al primo collegamento elettrico del forno o dopo una interruzione di corrente, tre zeri lampeggeranno nel quadrante dei programmatore

Per regolare l'ora è necessario premere il pulsante "A" e poi, entro 7 secondi, i pulsante "C" o "B" fino alla regolazione dell'ora esatta.

L'orologio si azzera ad agli interrupzione di energia elettrica.

Attention: Quando il display de programmatore alla 3 zeri lampeggiant il forno non più essere acceso.

Il forno cui èssere acceso solamente.
quando il symbolo compare nel display

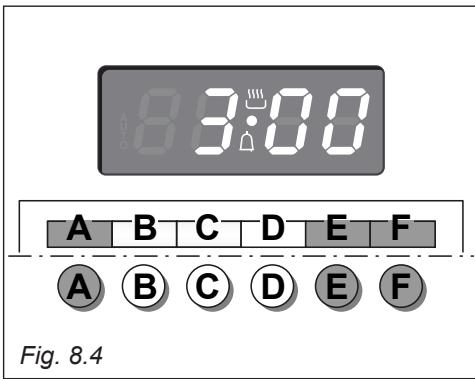

IMPOSTAZIONE DELLA TONALITA DEL SEGNALE ACUSTICO

Premendo il pulsante "B" si otterranno in seguenza tre tonalità di suono.

L'ultimo segnale udito rimane impostato.

Fig. 7.1

COTTURA CON SPEGNIMENTO AUTOMATICO DEL FORNO

Serve a spegnere automaticamente ilorno dopo il tempo di cottura desiderato (max. 99 minuti).

Per impostare il tempo di cottura, premere il pulsante "C" fino al raggiungimento del tempo desiderato.

Il symbolo AUTO si accenderà.

Impostare la temperatura e la funzione di cottura del forno agenda sulle apposite manopole del commutatore e del termostato (vedere capitoli specifici).

Il forno si accenderà immediatamente e allo scadere del tempo impostato si spegnerà automaticamente.

Il display visualizerà il conteggio alla rovescia.

L'orologio più essere visualizzato premendo il pulsante "A".

Trascorso il tempo impostato, il fornso si spegnerà automaticamente, il symbolo AUTO si spegnerà e si attiverà un segnale acustico, della durata di 7 minuti, che potra essere interrotto premendo il pulsante "C".

Spagnere manualmente ilorno azzerarando le manopole del commutatore e del termostato.

Il programma di cottura può annullato in qualsiamenti premendo contemporaneamente i pulsanti "C" e "B", e rilasciendo per primo il pulsante "C".

CONTAMINUTI ELETTRONICO

La funzione contaminuti consiste unicamente di un segnalatore acustico che può essere regolato per un periodo massimo di 99 minuti.

Per regolare il tempo, premere il pulsante "B" o "B" fino ad ottenere nel quadrante il tempo desiderato.

Allo scadere del tempo, si attiverà un segnale acustico intermittente, della durata di 7 minuti, che potà essere interrotto premendo il pulsante "C".

Per azzerare il contaminuti in funzione, premere contemporaneamente i pulsanti "C" e "B" e rilasciendo per primo il pulsante "C".

Attenzione: Se il forno è accesso quando il segnale acustico si attiva, il forno si spegnerà automaticamente. Per far continuare il funzionamento del forno disattivare il segnale acustico premendo il pulsante "C".

A fine cottura ricordarsi di spegnere manualmente ilorno.

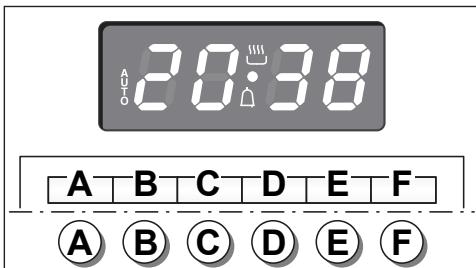

MODELLI CON PROGRAMMATORE ELETTRONICO (figs. 8.1, ..., 8.8)

Il programmatore elettronico è un dispositorio che raggruppa le seguenti funzioni:

• Orologio 24 ore a display luminosi.
  Contaminuti (fino a 23 ore e 59 minuti).
  Programma per cottura automatica al forno.
  Programma per cottura semi-automatica al forno.

Descrizione dei symboli luminosi:
AUTO lampeggiante	Programmatore in automatico o semiautomatico ma non programmato
AUTO acceso	Programmatore in automaticosemiautomatico con programma inserto.
	Programmatore in manuale o cottura automatica in corso.
	Contaminuti in funzione.
e AUTO lampeggianti	Errore di programmazione. (Il tempo di cottura otreppassa l'ora di fine cottura).

Nota: La programmazione (con una sola mano) avviene premendo il tasto correspondente alla funzione desiderata e dello averlo rilasciate, è sufficiente che entro 5 secondi si inizi ad impostare il tempo con i tasti "E" / "F".

Il programmatore si azzera ad agli interruzione di energia elettrica.

Fig. 8.1

Descrizione dei pulsanti:
A	o simboli equivalenti	Contaminuti
B	o simboli equivalenti	Tempo di cottura
C	STOP, o simboli equivalenti	Ora di fine cottura
D	o simboli equivalenti	Commutazione in manuale ed annulamento dei programmi inserti.
E	, , o simboli equivalenti	Arretramento delle cifre di tutte le funzioni e impostazione tonalità del segnale acustico.
F	, , + o simboli equivalenti	Avanzamento delle cifre di tutte le funzioni.

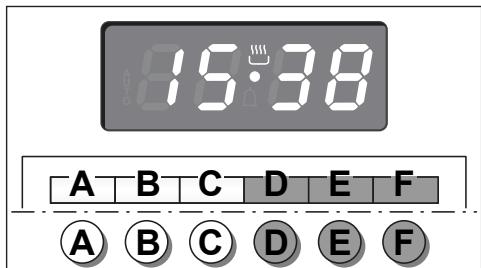

Fig. 8.2

OROLOGIO DIGITALE (fig. 8.2)

Il programmatore è provvisto di un orologio elettronico a cîrfe luminose che indicano ore e minuti. Al primo collegamento elettrico del forno o dopo una interruzione di corrente, tre zeri lampeggeranno nel quadrante del programmatore.

Per regolare l'ora è necessario premere il pulsante "D" e poi il pulsante "E" o "F" sino alla regolazione dell'ora esatta (fig. 8.2).

Un'alto systemaconsiste nel premere contemporaneamenteidue pulsanti *B" / "C"e premereallo stesso tempo il pulsante "E"o

Nota: La regolazione dell'orologio comporta l'azzeramento di eventuali programmi in corso o impostati.

COTTURA MANUALE SENZA PROGRAMMATORE

Attenzione: Se la scritta AUTO non è lampeggiante (il che significa che un programma di cottura è gli stato inserto) premendo il pulsante "D" (la scritta AUTO si spegnerà e si accenderà il symbolo ).

Attenzione: Se la scritta AUTO non è lampeggiante (il che significica che un programma di cottura è giornato inserto) premendo il pulsante "D" si ha l'annullamento del programma e la commutazione in manuale. Se il forno è acceso bisogna spegnerlo manually.

CONTAMINUTI ELETTRONICO

La funzione contaminuti consiste unicamente di un segnalatore acustico che cui quodesserere regolato per un periodo massimo di 23 ore e 59 minuti.

Se la scritta AUTO lampeggia premere il pulsante "D".

Per regolare il tempo, premere il pulsante "A" e poi il pulsante "E" o "F" sono ad ottenerne nel quadrante il tempo desiderato (fig. 8.4).

Terminata la regolazione, sul quadrante riapparirà l'ora dell'orologio e si accenderà il symbolo

Il conteggio alla rovescia inizIERa immediatamente e potrare essere visualizzato sul quadrante in qualsiasi momento con la semplice pressione del pulsante "A".

Allo scadere del tempo, il symbolo si spegnerà e si attiverà un segnale acustico intermittente che potrà essere interrotto premendo uno qualsiasi dei pulsanti.

IMPOSTAZIONE DELLA TONALITA DEL SEGNALE ACUSTICO

Premendo il pulsante "E" si otterranno in sequenza tre tonalità di suono.

L'ultimo segnale udito rimane impostato.

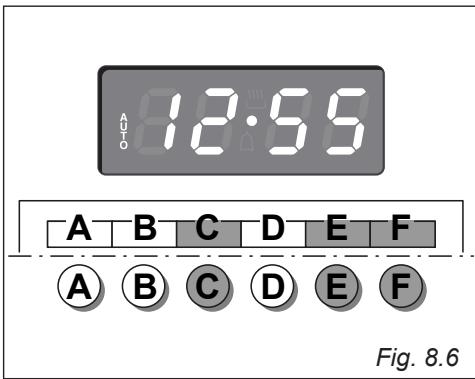

COTTURA AUTOMATICA

Per cuocere al forno in automatico, è necessario:

1. Impostare il tempo di cottura.
2. Impostare l'ora di fine cottura.
3. Impostare la temperatura e la funzione di cottura delorno.

Queste operazioni si effettuano nel seguente modo:

1. Impostare il tempo di cottura premendo il pulsante "B" ed poi il pulsante "F" per avanzare, o "E" per arretrare se si ha sorpassato il tempo desiderato. La scritta AUTO ed il simbolo si accenderanno.
2. Premere il pulsante "C"; apparirà il tempo di cottura più sommato all'ora dell'orologio. Impostare l'ora di fine cottura premendo il pulsante "F"; se si supera l'ora desiderata si può tornare indietro premendo il pulsante "E". Dopo esta impostazione il simbolo si spegnerà. Se dopo esta regolazione, il simbolo AUTO lampeggerà nel quadrante e si attiverà il segnale acustico, significa che e stato commesso un erre di programmaticenza, ecision che il ciclo di cottura e stato sovrapposto all'ora dell'orologio. In questo caso modificare l'ora di fine cottura o il tempo di cottura operando come appena spiegato.
3. Impostare la temperatura e la funzione

di cottura agenda sulle apposite manopole del commutatore e del termostato del forno (vedere capitoli specifici).

Orailforoneeprogrammatoetuttofunzionera automaticamente;ilforonasiaccenderal momentoopportuno per ultimareltempo di cotturaall'ora programmata.

Durante la cottura il significato "B" si è un esercizio per l'accurate visualizzazione. Il significato è in fact a preoccupazione, e non è in fact a preoccupazione.

Trascorso il tempo di cottura il forno si spegnerà automaticamente, il symbolo si spegnerà, la scritta AUTO lampeggerà e si attiverà un segnale acustico che potra essere interrotto premendo uno qualsiasti dei pulsanti.

Azzerare le manopole del commutatore e del termostato del forno, poi mettere in "manuale" il programmatore premendo il pulsante D".

Attenzione: L'interruzione dell'energia elettrica provoca l'azzeramento dell'orologio e la cancellazione di tutti i programmi impostati. L'avvenuta interruzione è segnalata dai numero lampeggianti.

COTTURA SEMIAUTOMATICA

Serve a spegnere automaticamente il fornò dato il tempo di cottura desiderato. Per effettuare la cottura semiautomatica ci sono due metodi:

1° METODO: Programmazione del tempo di cottura (fig. 8.7)

Impostare il tempo di cottura premendo il pulsante "B" e poi il pulsante "E" per avanzare, o "F" per tornare indietro se si e sorpassato il tempo desiderato.

La scritta AUTO ed il significolo si accenderanno.

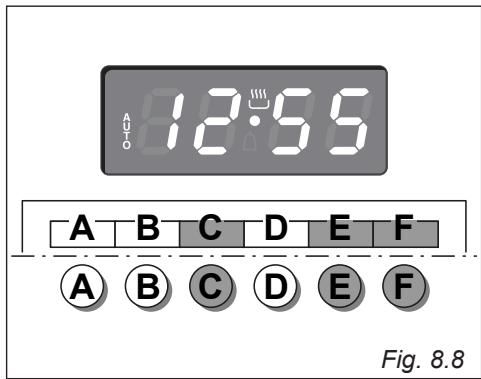

2° METODO: Programmazione dell'ora di fine cottura (fig. 8.8)

Impostare l'ora di fine cottura premendo il pulsante "C" e poi il pulsante "F" per avanzare, o "E" per tornare indietro se si e sorpassato il tempo desiderato.

La scritta AUTO ed il significolo si accenderanno.

Effettuata una delle due programmazioni descripte, impostare la temperature e la funzione di cottura del forno agendo sulle apposite manopole del commutatore e del termostato (vedere capitoli specifici).

Il forno si accenderà immediatamente e allo scadere del tempo impostato o allo scoccare dell'ora di fine cottura programmata, si spegnerà automaticamente.

Durante la cottura il significato , rimane acceso e premendo il pulsante "B" si cui visualizzare il tempo mancante alla fine della cottura.

Il programma di cottura può annullato in qualsiasi momento premendo il pulsante "D".

Al termine della cottura il forno e il symbolo si spegneranno, la scritta AUTO lampeggerà e si attiverà un segnale acustico che potrè essere interrotto premendo uno qualsiasi dei pulsanti.

Azzerare le manopole del commutatore e del termostato del forno e mettere in "manuale" il programmatore premendo il pulsante "D".

Attenzione: L'interruzione dell'energia elettrica provoca l'azzeramento dell'orologio e la cancellazione di tutti i programmi impostati. L'avvenuta interruzione è segnalata dai numero lampeggianti.

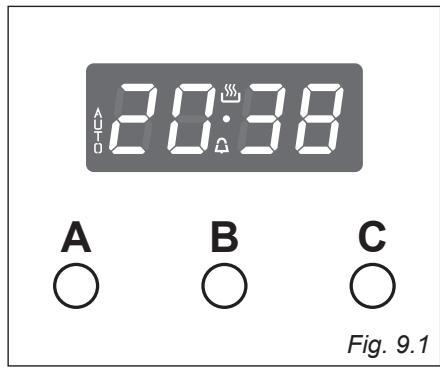

Pulsanti:
AeC	⊕e o o e o symboli equivalenti	Premuti contemporaneamente (per più di 2 secondi): • regolazione dell'ora; • impostazione del volume del timer (selezionando una volta il tasto “B”); • cancellazione dei programmi di cottura automatica.
B	MODE o symboli/ parole equivalenti	Sezione delle funzioni (premuto per più di 2 secondi): • regolazione dell'ora (solo alla prima connessione o dato un'interruzione di corrente); • timer; • cottura automatica “dur” durata (selezionando una volta il tasto “B”); • cottura automatica “End” fine (selezionando due volte il tasto “B”).
A	⊕o o o symboli equivalenti	Diminuisce il numero migliorato sul display.
C	⊕o o o symboli equivalenti	Augmente il numero migliorato sul display.

Simboli illuminati:
AUTO	lampeggiante	Cottura automatica completata, forno nella posizione automatica ma non programmato.
AUTO	illuminazione fissa	Forno impostato sulla cottura automatica, cottura non in corso.
	lampeggiante	Timer in regolazione.
	illuminazione fissa	Timer impostato.
	illuminazione fissa	Forno impostato nella posizione manuale
	AUTO lampeggiante	Cottura automatica in regolazione.
	illuminazione fissa	Forno impostato nella posizione automatica, cottura in corso.

I COMANDI "TOUCH-CONTROL"

I tasti si attivano al tocco delle dita.

È preferibile toccare i tasti con il polpaistrollo piuttosto che con la punta delle dita.

I tasti si disattivano automaticamente:

• dopo 8 secondi dall'ultima pressione di un tasto; la disattivazione vieneindicata da un segnale acustico ("bip").

Per riattivare una selezione premere il tasto "B" o la selezione di tasti "A" e "C" per più di 2 secondi.

IMPOSTAZIONE DELL'OROLOGIO

Quando si effettua la prima connessione, o dopo un'interruzione della corrente, le cifre del display ed "AUTO" lampeggiano. Regolare l'ora premendo il tasto "B", per più di 2 secondi, poi i tasti "A" o "C".

Importante: il fornno non funziona, neppure in posizione manuale, se non viene regolata l'ora dell'orologio.

Per impostare l'orologio, con l'apparecchio più connesso, premere contemporaneamente i tasti "A" e "C", per più di 2 secondi, poi i tasti "A" o "C".

Important:

se una cottura automatica è giornata impostata, la regolazione dell'orologio comporta l'annullamento della stessa;
- perché ave regolato l'orologio, il fornso si accende immediatamente nella funzione prescelta (cottura manuale). Il significo " _ " viene visualizzato sul display.

USO DEL TIMER

Si può usare il timer in qualsiasi momento,anche quando ilorno non è in uso.

Il timer non spegne ilorno.

Il programma timer può essere impostato per un periodo massimo di 23 ore e 59 minuti.

• Per impostare il timer premere il tasting "B" per più di 2 secondi (il simbolo "lampeggia), poi i tasting "A" o "C".
• Dopo circa 8 secondi un segnale acustico ("bip") conferma l'avvenuta regolazione (illuminazione fissa del symbolo " ⋆").
  Per controllare il tempo rimanente premere il tasto "B" per più di 2 secondi. Se il tempo rimanente è superiore ad un minuto il display在哪的 tempo in ore e minuti; se"Invece è inferiore ad un minuto in secondi.
• Quando termina il tempo, il timer inizia a suonare. Premere il tasto "AUTO", per più di 2 secondi, per spegnere oppure premere il tasto "A" o "C" per disattivare il segnale acustico e poi il tasto "B", per più di 2 secondi, per disattivare il simbolo " Lampeggiante sul display.
• Specnere il fornno manualmente (manopole del commutatore e del termostato in posizione di spento) se non si desidera proseguire con la cottura manuale.

IMPOSTAZIONE DEL VOLUME DEL TIMER

possible selezionare tre livelli di volume.

Premere contemporaneamente i tasti “A” e “C” per più di 2 secondi.
- Premere il tasto "B"; nel display compare la tonalità impostata ("ton1", "ton2" oppure "ton3").
Premere il tasto "A" per ascoltare la tonalità impostata o per cambiarla.
Rimane attiva l'ultima tonalità visualizzata.
- Dopo circa 8 secondi un segnale acustico ("bip") conferma l'avvenuta regolazione e compare l'ora nel display.

COTTURA AUTOMATICA

Usare la funzione di cottura automatica per accendere e spegnere automaticamente ilorno.

1. Verificare che l'orologio indichi l'ora corretta.
2. Selezionare la funzione e la temperatura (manopole del commutatore e del termostato). Il forno si accende.
3. Decidere quali saranno i tempi di cottura lasciando, se necessario, il tempo per il preriscaldamento.
4. Premere il tasting "MODE" per più di 2 secondi e poi premerlo nuovamente, verrà visualizzato "dur" (durata), impostare il tempo di cottura con i tasting "A" e "C".
5. Selezionare l'ora in cui si desidera spegnere ilorno premendo il tasto "B" per più di 2 secondi e poi premerlo altre due volte fino a visualizzare "End" (fine), ed infine regolare l'ora con i tasti "A" e "C".

Note: quando sul display viene visualizzato "dur" (durata) si può accedere alla funzione "End" (fine) semplicitamente premendo il tasting "B" entro 8 secondi dall'ultima selezione.

Se la cottura non viene avviata immediatamente, sul display vengono visualizzati l'ora corrente del giorno ed "AUTO". Ilorno si spegne ma è ora impostato per il funzionamento automatico.

Se si è in casa e si desidera solo spegnere automaticamente ilorno, avviare la cottura nella posizione manuale, poi seguire il punto 4 oppure 5 per spegnere ilorno.

All'avvio della cottura automatica, il significato " ______" viene visualizzato sul display.

Per controllare il tempo rimanente seguire il punto 4 sino a visualizzare "dur" (durata).
Per videere l'ora di spegnimento seguire il punto 5 sino a visualizzare "End" (fine).
Perannullarelacottura automaticainqualsiasmomento, premerecontemporaneamente i tasti *A" e C" per più di 2 secondi, e portare le manopole della temperatura e delle funzioni nella posizione di spento.

Al raggiungimento dell'ora prevista per lo spegnimento, il forno si spegne, il timer emette un segnale acustico ("bip") e la scritta "AUTO" inizia a lampeggiare:

• Premere un qualsiasi tasting per arrestare il segnale acustico ("bip").
• Premere il tasto "B" per più di 2 secondi per tornare alla modalità manuale (il simbolo" ” si accende sul display).
• Ruotare le manopole della temperatura e delle funzioni portandole nella posizione spento.

Attenzione: dopo un'interruzione di corrente la cottura automatica è annullata.

Spagnere il fornno manualmente.

CONSIGLI GENERALI

• Importante: Prima di procedere alla pulizia del forno disinserirlo alla rete elettrica ed attendere che si sua raffreddato.
• É consigliabile effettuare le operazioni di pulizia quando l'apparecchiatura è raffreddata, specialmente per le parti smaltate.
• Evitare di lasciare sulle superfici sostenze acide (succo di limone, aceto, ecc.).
• Evitare l'uso di prodotti per la pulizia a base di cloro o acidi.
• Importante: l'uso di indumenti protettivi / guanti è raccommando durante la manipolazione o la pulizia dell'apparecchio.

ATTENZIONE:

Una volta installato correttamente, il vosto forno soddisfa tutti gli standard di sicurezza previsti per但这a categoria di prodotto.

Tuttavia fare attenzione ad alcune parti dell'apparecchio (dietro e除去), perché queste parti, non essendo progettate per assere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolosi che potrebbero causare delle ferite.

PARTI SMALTATE

Tutte le parti smaltate devono essere lavate per mezzo di una spugna, con acqua saponata, o altri prodotti che non siano abrasivi.

Asciugare preferibilmente con un panno morbido.

Sostanze acide quali succo di limone, conserva di pomodoro, aceto e simili, se lasciati a lungo intaccano lo smalto rendendolo opaco.

SUPERFICI IN ACCIAIO INOX PARTI IN ALLUMINIO, VERNICIATE O SUPERFICI SERIGRAFATE

Pulire con prodotto idoneo. Asciugare sempre accuramente.

IMPORTANT: La pulizia di queste parti deve essere eseguita con molta cura per evitare graffi ed abrasioni.

Si consiglia di utilizzare un panno morbido e sapone neutro.

ATTENZIONE: non utilizzato sostanze abrasive o detergenti non neutri perché potrebbero danneggiare irreparabilmente la superficie.

Importante: La ditta costruttrice declina agli responsabilità per eventuali danni causati da prodotti non idonei utilizzati per la pulizia dell'apparecchio.

Attenzione!

L'apparecchio diventa molto caldo, soprattutto attorno alle zone di cottura. E'molo importante non permettere ai bambini di stare vicino al forno quando è acceso.

Non depositare oggetti infiammabili nel forno.

Non utilizzato pulitrici a getto di vapore perché dell'umidità potrebbe infiltrarsi nell'apparecchio e renderlo pericoloso.

Non utilizzato detersivi molto abrasivi o raschietti taglienti in metallo per pulire il vetro della porta del forno perché potrebbero graffiare la superficie, e quello potrebbe provocare la frantumazione del vetro.

INTERNO FORNO

Il fornò va sempre pulito dopo l'utilizzo, quando si è raffreddato. La cavity deve essere pulita usando un detergente delicato e acqua calda. Prodotti chimici specifici per la pulizia dell'interno del fornò possono essere usati soltanto dopo aveletto attentamente le avventenze e le raccomandazioni del produttore e dello avere effettuato una prova su una piccola superficie della cavity del fornò. Non utilizzato detersivi abrasivi, pagliette o spugne abrasive.

NOTA: La ditta costrutrice declina agli responsabilità per eventuali danni causati da prodotti chimici o abrasivi utilizzati per la pulizia.

Attendere il raffreddamento del forno e prestare particolare attenzione a non toccare gli elementi riscaldanti all'interno del forno

MONTAGGIO DELLE GRIGLIE DEL FORNO

1. Modelli con muffola bugnata

La griglia, che è provvista di blocco di sicurezza contro l'estrazione occidentale, delve essere insertita nelle guide delle pareti laterali del forno operando come illustrato in figura 10.2. Per l'estrazione operare a nitroso.

1. Modelli con telai laterali:

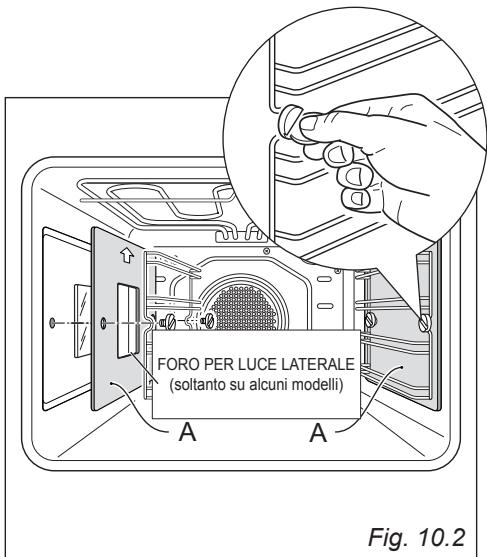

Montare i telai laterali fissandoli alle pareti delorno con 2 viti (fig.10.3). Nei modelli con pannelli autopulenti "A" di series, agganciare i telai laterali interponendo i pannelli autopulenti (fig. 10.2).

Modelli con luce laterale: Il pannello autopulente con il foro per la lampada laterale, delve essere posizionato sulla parete sinistra delorno

NON FISSARE IL PANNELLO AUTOPULENTE SENZA FORO NELLA PARETE DEL FORNO SINISTRA.

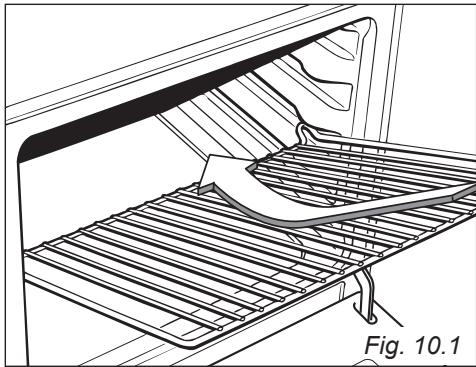

Infilare in mezzo alle guide dei telai laterali la leccarda e la griglia come in (fig. 10.3).

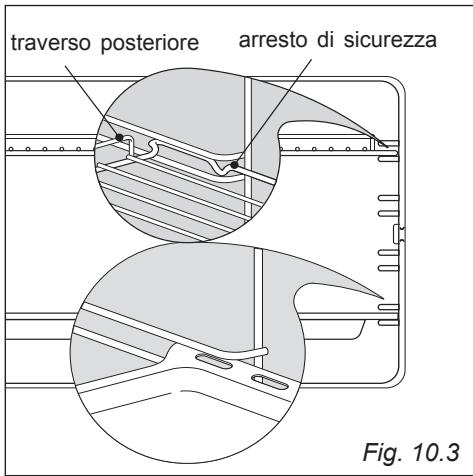

La griglia va montata in modo che l'arresto di sicurezza, che ne evita l'estrazione occidentale, sua rivolto verso l'interno del forno; il traverso posteriore deve essere rivolto verso l'interno della cavity.
- Lo smontaggio si effettua operando all'inverso.

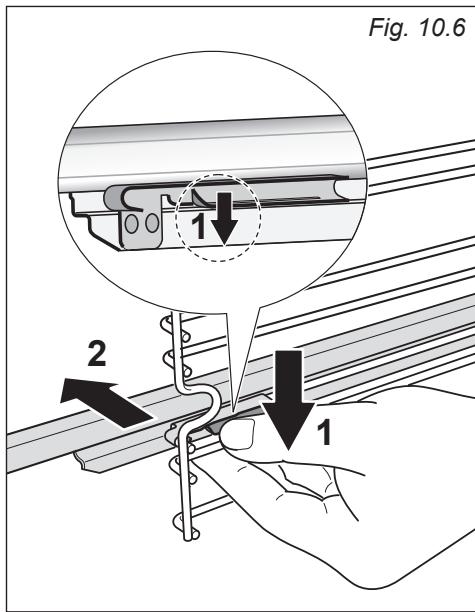

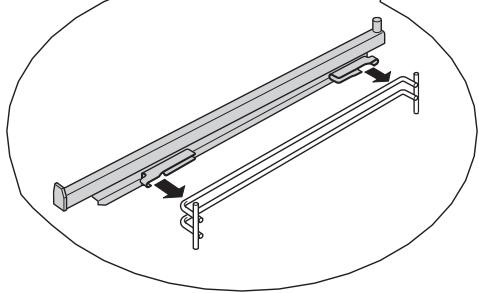

SLITTE SCORREVOLI TELESCOPICHE (soltanto su alcuni modelli)

Le slitte scorrevoli rendono sicuro e facile l'insertimento e l'estrazione delle griglie delorno. Si bloccano quando sono estratte alla massima posizione.

Importante! Le slitte scorrevoli vanno agganciate ai telai laterali del forno facendo attenzione a:

• Agganciare le slitte ai rebbi superiori dei telai laterali. Non possono essere agganciate ai rebbi inferiori.
  Le slitte devono scorrere verso la porta del forno.
• Ogni coppia di slitte va montata su ambedue i lati delorno; una slitta sul telaio destro e l'altra sul telaio sinistro.
  Da ambo i lati le slitte devono essere sullo stesso livello.

Per agganciare le slitte scorrevoli ai telai laterali:

• Avvitare i telai laterali alle pareti delorno (fig. 10.1).
• Posizione correttamente le slitte scorrevoli sul rebbo superiore dei telai laterali e premere (fig. 10.4); si avvertirà lo scatto di aggancio delle clips al rebbo.

Fig. 10.4

Per smontare le slitte scorrevoli:

• Smontare i telai laterali svitando le viti che li fissano (fig. 10.5).
  Girare i telai laterali in modo che le slitte siano rivolte verso il basso.
• Individuare le clips di aggancio delle slitte scorrevoli; sono哪些 alette che sono agganciate ai rebbi dei telai laterali (freccia 1 di fig. 10.6).
• Tirare le clips per sganciare il rebbo dei telai laterali (freccia 2 di fig. 10.6).

Pulizia delle slitte scorrevoli:

• Pulire le slitte scorrevoli telescopiche con un panno umido pulito e un liquido detergente neutro.
  Non lavarle nella lavastoviglia, immergerle in acqua saponosa o usare detergenti per forn.

Fig. 10.5

CONSIGLI PER L'USO E LA MANUTENZIONE DEI PANNELLI AUTOPULENTI CATALITICI (soltanto su alcuni modelli)

I pannelli autopulenti sono ricoperti di uno speciale smalto microporoso che assorbé ed autoelimina gli schizzi di olio e grasso durante le normali cotture sopra i 200^ .

Se dopo cotture di cibi molto grassi i pannelli sono più sporchi, fare funzionare il forno vuoto alla massima temperatura per circa 30 minuti.

Questi pannelli non necessitano di pulizia, tuttavia periodicamente é buona norma estrarli dalorno e spolverarli con un panno morbido e umido.

Non lavarli né pulirli con prodotti abrasivi o prodotti contententi acidi o alcali.

I pannelli laterali sono reversibili e quando lo smalto microporoso si é degradato posso non è essere girati dall'alto lato.

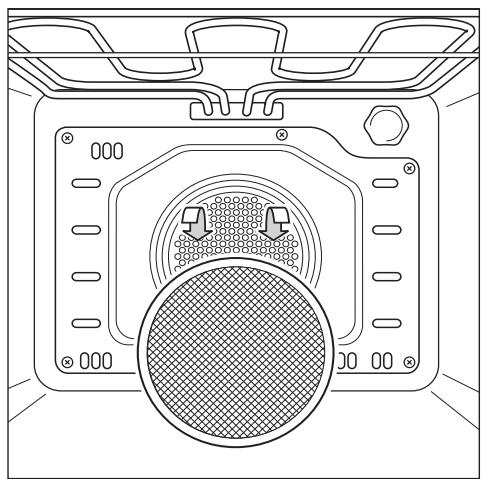

FILTRO ANTI-GRASSO (soltanto su alcuni modelli)

• Uno speciale filtrò è previsto nella parte posteriore del forno per catturare particelle di grasso che si sviluppano soprattutto quando si arrostisce della carne. Il filtrò va agganciato alla parete posteriore del forno come illustrato in figura 10.7.
• Questo filtering devesse tolo when si cuocion Dolci, torte, ecc.
  Pulire ilhettoongoingottura!

Il filtering deve essere rimioso per la pulizia e cui essere lavato regolarmente con acqua calda e sapone. Pulire sempre il filtering后期 ogni cottura perché residui solidi che si depositano potrebbero compensettere le prestazioni del forno.

• Asciugare perfettamente il filtro prima di rimontarlo.

Fig. 10.7

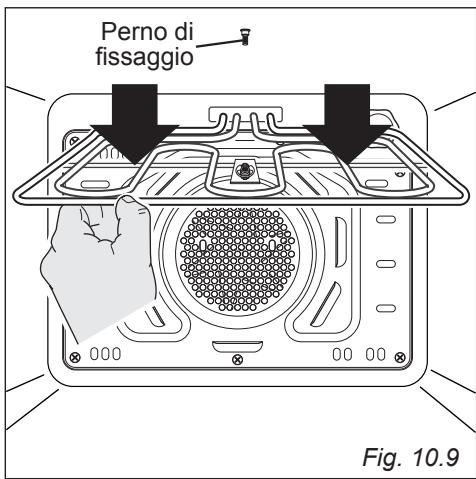

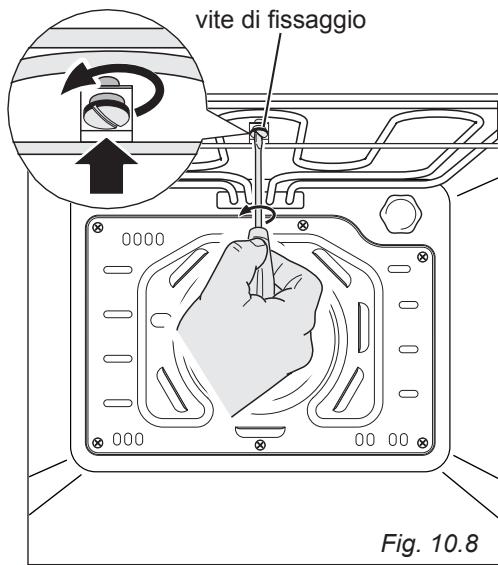

RESISTENZE SUPERIORI RECRINABILI (SOLO PER ALCUNI MODELLI)

• Le resistenze superiori sono fissate al forno tramite un sistema di anticoraggio che permette di abbassare per consentire la pulizia della parte superiore della cavity (fig. 10.9).
• Per abbassare le resistenze superiori sganciarle dal relative perno svitando la vite di fissaggio a mezzo di un cacciavite da taglio oppure di una monetina (fig. 10.8).

ATTENZIONE: Prima di procedere lasciare raffreddare la cavity del forno e le elementi riscaldanti.

• Al termine della pulizia sollevare le resistenze riportandole in posizione orizzontale e fissarle avvitando la vite al relativo perno di anticoraggio. Assicurarsi che la vite sia ben serrata e che le resistenze siano tenute saldamente in posizione.
  Le resistenze superiori sono autopulenti.

SOSTITUZIONE DELLE LAMPADE DEL FORNO)

ATTENZIONE: Prima di effettuare un qualiasi intervento sulla parte elettrica dell'apparecchio, si deve assolutamente scollegare l'allaccimento a rete.

• Lasciare raffreddare la cavity del forno e gli elementi riscaldanti;
  Togliere l'alimentazione elettrica;

LAMPADA IN ALTO A DESTRA:

• Svitare la calotta protettiva "C" (fig. 10.10).
• Svitare e sostituire la lampada alogena "B" con un'altra di tipo resistente alle alte temperature e con le seguenti caratteristiche: 220-240V, 50/60 Hz e con la stessa potenza della lampada da sostituire (leggere la potenza in watt stampigliata sulla stessa).

NOTA IMPORTANTE: non sostituire la lampadina a mani nude; una contaminazione potrebbe ridurne la durata. Usare sempre un panno pulito o indossare quanti.

Rimontare la calotta di protezione "A".

LAMPADA SULLA PARETE SINISTRA:

• Smontare il telaio laterale sinistro svitando le viti di fissaggio.
• Premere verso il basso la parte superiore della calotta di protezione "A" (fig. 10.10) e rimuoverla ruotandola sul lato inferiore.

IMPORTANT: non utilizzato mai cacciaviti o altri utensili per rimuovere la copertura "A". Questo potrebbe danneggiare lo smalto del forno oppure il portalampade.

Operare sostanto con le mani.

• Svitare e sostituire la lampada alogena “B” con un'altra di tipo resistente alle alte temperature e con le seguenti caratteristiche: 220-240 V, 50/60 Hz e con la stessa

potenza della lampada da sostituire (leggere la potenza in watt stampigliata sulla stessa).

NOTA IMPORTANTE: non sostituire la lampadina a mani nude; una contaminazione potrebbe ridurne la durata. Usare sempre un panno pulito o indossare guanti.

Rimontare la calotta di protezione "A" operando all'inverso.

ATTENZIONE: l'apertura nel bordo interno della calotta deve essere orientata verso la lampada.

Rimontare correttamente il telaio laterale.

NOTA: La sostituzione delle lampade non è coperta alla garanzia.

MONTAGGIO E SMONTAGGIO DEL VETRO INTERNO DELLA PORTA DEL FORNO PER LA PULIZIA

Per pulire i vetri della porta delorno, assicurarsi di seguire le precauzioni e le istruzioni con molta attenzione.

Un rimontaggio errato del vetro e della porta posso nanneggiare ilorno e annullare la garanzia.

IMPORTANT!

ATTENZIONE:

• Attenzione, la porta del forno è pesante. Se avete quello dubbio nel sostener il peso, non tentate di smontare la porta.
  Assicurarsi che ilorno e i loro componenti siano freddi. Non tentare di manipolare parti delorno quando sono ancor calde.
• Prestare particolare attenzione durante la manipolazione del vetro. Non urtare con gli angoli del vetro contro superfici o oggetti.

Non utilizzato detersivi molto abrasivi o raschietti taglienti in metallo per pulire i vetri della porta del forno perché potrebbero graffiarne la superficie, e quello potrebbe provocare la frantumazione del vetro.

Se si notatione qualche rigatura o incrinatura nei vetri della porta, nonutilizzare il forno e chiamare il Centro Assistenza.
- Accertarsi di rimontare correttamente il vetro della porta del forno. Non utilizzato il forno se il vetro non è montato correttamente.
Se si incontrano dificoltà nel rimontare il vetro, non forzarlo ma chiamare il Servizio Assistenza.

Nota: I servizi di assistenza per l'uso o la manutenzione dell'apparecchio non sono coperti alla garanzia.

Tip A

SMONTAGGIO DELLA PORTA DEL FORNO

La porta del forno più essere fácilmente smontata operando come segue:

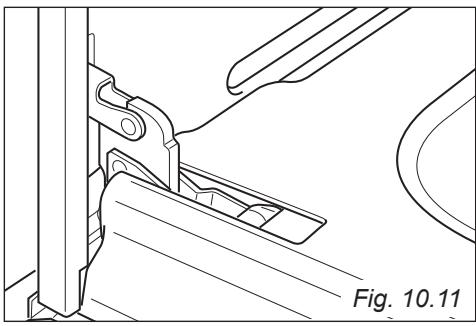

• Aprire completeness la porta del forno (fig. 10.11).

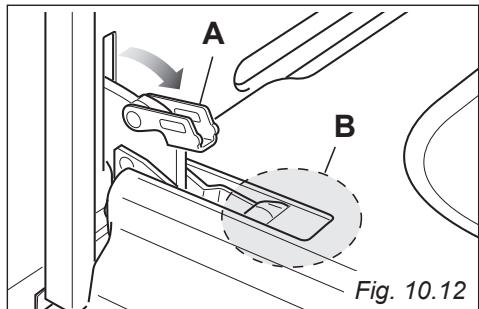

• Aprire completeness la leva "A" delle cerniere destra e sinistra (fig. 10.12).

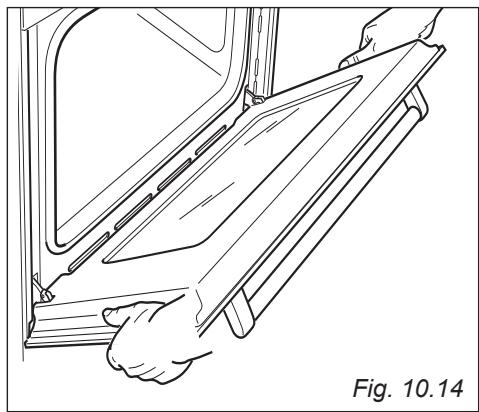

  Impugnare la porta come illustrato in fig. 10.14.

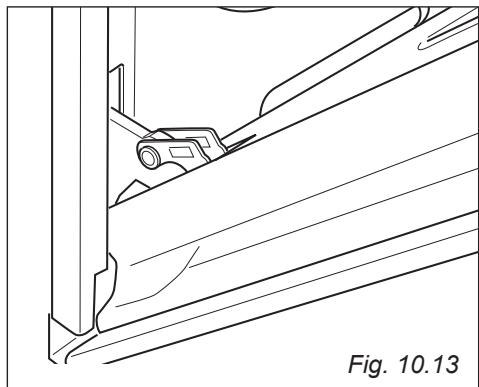

• Socchiudere dolcamente la porta (fig. 10.13) sino a quando le leve “A” delle cerniere destra e sinistra si agganciano alla parte “B” della porta (fig. 10.12).
  Estrarre iganci delle cerniere (destra e sinistra) dal loro alloggiamento (freccia "C" - fig. 10.15).
  Appoggiare la porta su una superficie morbida.

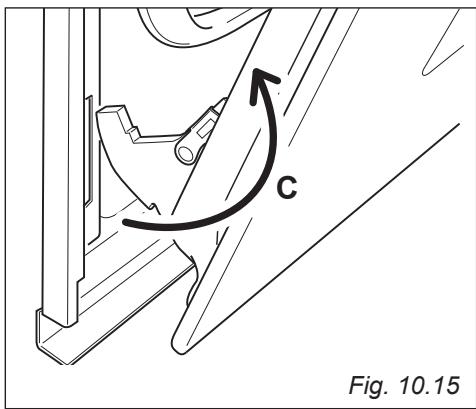

Important!

Mantenere sempre una distance di sicurezza delle leve delle cerniere, fare particolare attenzione a dove mettete le

mani. Se le leve non sono correttamente a g g n c i a t e, queste potrebbero sganciarsi e chiudersi inaspettamente con il rischio di lesionsi.

SMONTAGGIO DELLA PORTA DEL FORNO

La porta delorno può essere fácilmente smontata operando come segue:

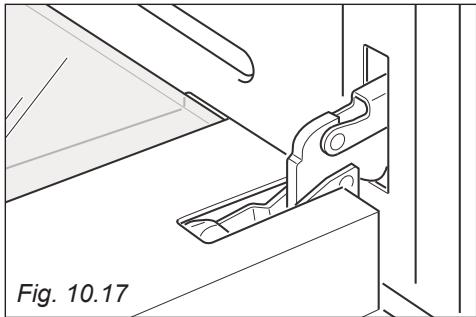

• Aprire completeness la porta del forno (fig. 10.17).

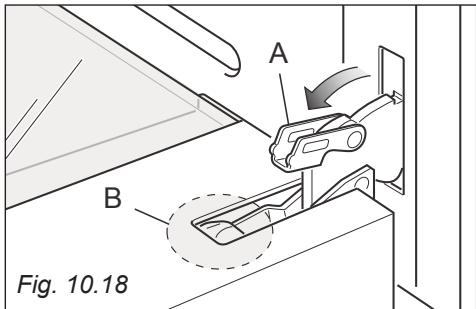

• Aprire completeness la leva "A" delle cerniere destra e sinistra (fig. 10.18).
  Impugnare la porta come illustrato in fig. 10.16.

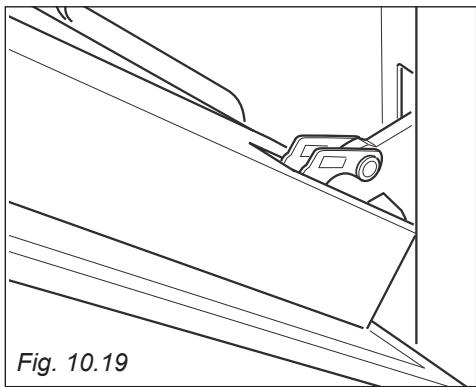

• Socchiudere dolcamente la porta (fig. 10.19) sino a quando le leve "A" delle cerniere destra e sinistra si agganciano alla parte "B" della porta (fig. 10.18).
• Estrarre i ganci delle cerniere (destra e sinistra) dal loro alloggiamento (freccia "C" - fig. 10.20).
  Appoggiare la porta su una superficie morbida.

Important!

Mantenere sempre una distance di sicurezza delle leve delle cerniere, fare particolare attenzione a dove mettete le

mani. Se le leve non sono correttamente a g g n c i a t e, queste potrebbero sganciarsie chiudersi inaspettatamente con il rischio di lesionsi.

PULIZIA DEI VETRI

La porta del forno è dotata di 3 vetri:

1 esterno
1interno
1 intermedio (solo per alcuni modelli)

Per pulirli è necessario smontare il vetro interno e il vetro intermediio.

SMONTAGGIO DEI VETRI INTERMEDIO E INTERNO

1. Bloccare la porta in posizione aperta:

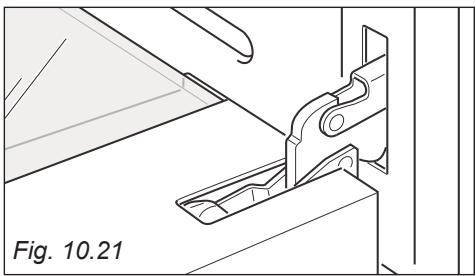

2. Aprire completeness la porta del forno (fig. 10.21).

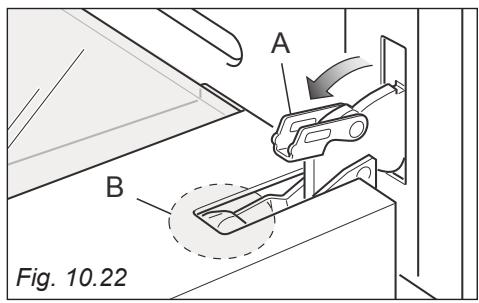

3. Aprire completeness la leva "A" delle cerniere destra e sinistra (fig. 10.22).

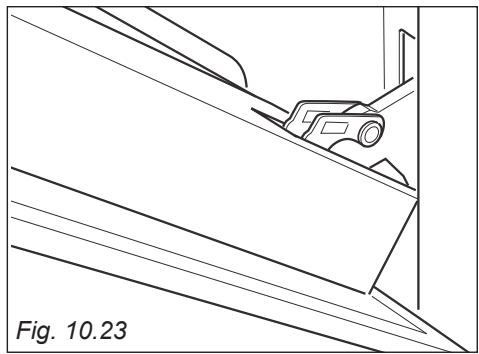

   Socchiudere dolcamente la porta fino a quando le leve "A" delle cerniere destra e sinistra si agganciano alla parte "B" della porta (fig. 10.23, 10.22).

4. Rimuovere il vetro interno:

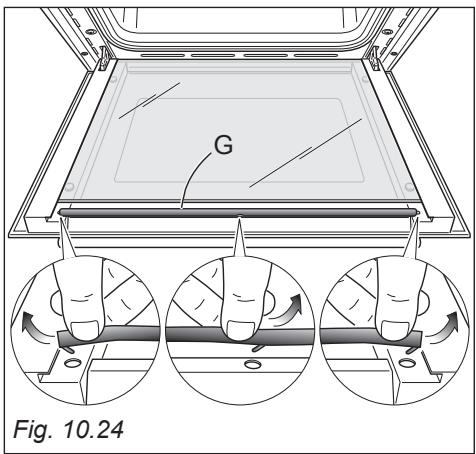

5. Togliere la guarnizione "G" sganciando i 3 uncini (fig. 10.24).

6. Sfilare delicatamente il vetro interno (fig. 10.25).
7. Pulire il vetro con un detergente appropriato. Asciugarlo bene e posizionarlo su una superficie morbida.

Fig. 10.26

1. Smontaggio del vetro intermedio: (solo per alcuni modelli)

2. Sganciare il vetro intermedio dai morsetti inferiori spingendolo nel senso della freccia (fig. 10.27).

3. Sollevare delicatamente la parte inferiore del vetro (operazione 1 di figura 10.28), poi sfilarlo delicatamente dai morsetti superiori (operazione 2 di figura 10.28).
4. Pulire il vetro con un detergente appropriato. Asciugarlo bene e posizionarlo su una superficie morbida.

Ora è possibile pulire ancè il lato interno del vetro esterno.

MONTAGGIO DEL VETRO INTERMEDIO (SOLO PER ALCUNI MODELLI)

1. Assicurarsi che la porta sia bloccata aperta (vedere figura 10.19).

2. Montaggio del vetro intermedio:

3. Verificare che i 4 distanziatori "M" siano nella loro posizione (fig. 10.29).
   Assicurarsi di montare il vetro nel verso corretto. Guardandolo si devono leggere le parole stampigliate.

4. Inserire delicatamente il vetro intermedio nelle guide dei morsetti superiori (operazione 1 di figura 10.30), poi abbassare la parte inferiore sono a farlo appoggiare all'interno dei morsetti inferiori (operazione 2 di figura 10.30). Poi farlo scorrere in posizione (fig. 10.31).

Fig. 10.32

Fig. 10.33

Fig. 10.36

RIMONTAGGIO DEL VETRO INTERNO

Per rimontare il vetro interno della porta forno procedere come segue:

Assicurarsi che la porta sia bloccata aperta (vedere fig. 10.19).
- Verificare che i 4 distanziatori "D" siano nella loro posizione (fig. 10.32).

IMPORTANT: è consigliabile, durante l'inserimento del vetro, tenere premuti in posizione i 4 distanziatori "D", mediante un dato, al fine di evitare la rottura o lo sfilamento dei distanziatori stessi (fig. 10.33).

Assicurarsi di montare il vetro nel verso corretto. Guardandolo si devono leggere le parole stampigliate.
- Inserire il vetro nelle guide "E" ed "F" (fig. 10.33) e farlo scorrere dolcamente fino ai fermi "H" (fig. 10.34).

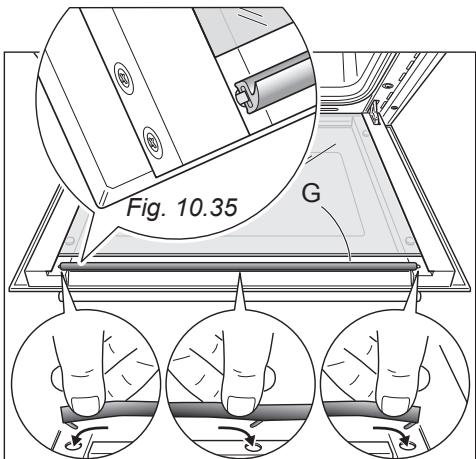

Montare la guarnizione "G" nel giusto.
verso (fig. 10.35) agganciando i 3 uncini negli apposti fori (fig. 10.36).

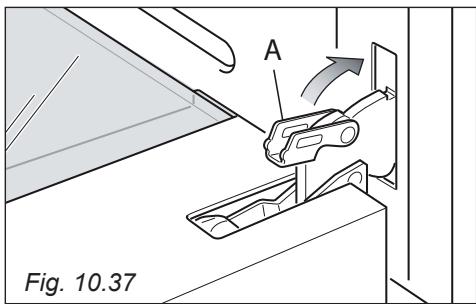

- Aprire completeness la porta del forno e richiudere la leva "A" delle cerniere destra e sinistra (fig. 10.37)

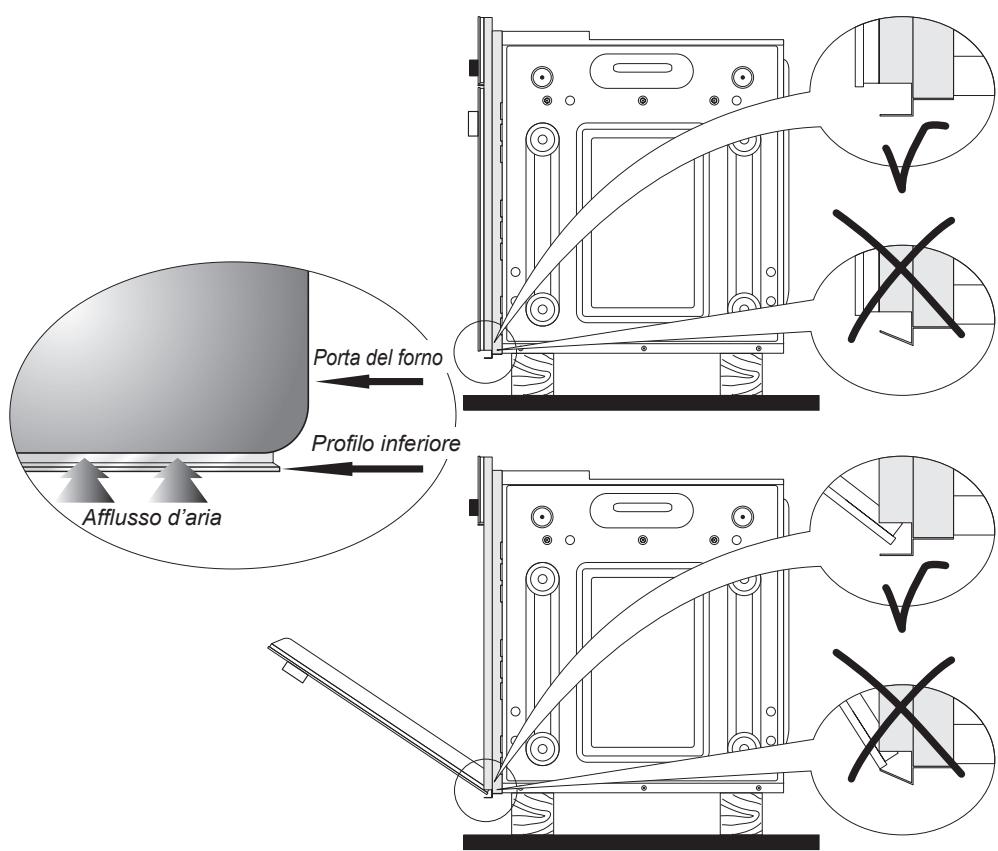

La porta del forno ha una guarnizione nella parte superiore.

L'apertura tra la parte superiore del vetro interno e della porta forno è appositamente prevista per permettere la circolazione dell'aria di raffreddamento.

SMONTAGGIO DELLA PORTA DEL FORNO

La porta delorno può essere fácilmente smontata operando come segue:

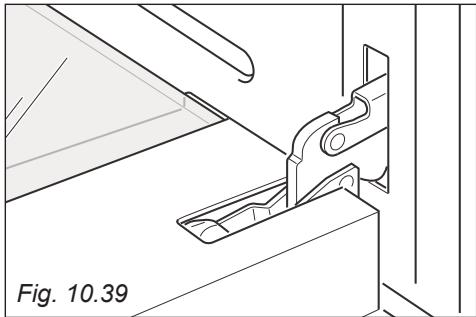

• Aprire completeness la porta del forno (fig. 10.39).
• Aprire completeness la leva "A" delle cerniere destra e sinistra (fig. 10.40).
  Impugnare la porta come illustrato in fig. 10.38.

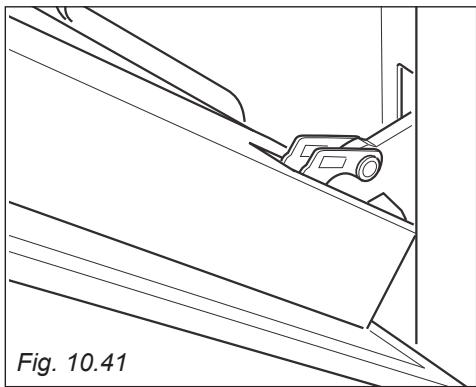

• Socchiudere dolcamente la porta (fig. 10.41) sino a quando le leve "A" delle cerniere destra e sinistra si agganciano alla parte "B" della porta (fig. 10.40).
• Estrarre i ganci delle cerniere (destra e sinistra) dal loro alloggiamento (freccia "C" - fig. 10.42).
  Appoggiare la porta su una superficie morbida.

Important!

Mantenere sempre una distance di sicurezza dalle leve delle cerniere, fare particolare attenzione a dove mettete le

mani. Se le leve non sono correttamente a g g n c i a t e, queste potrebbero sganciarsie chiudersi inaspettamente con il rischio di lesioni.

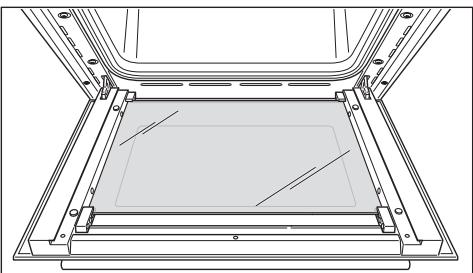

SMONTAGGIO DEL VETRO INTERNO

La porta del forno ha due vetri:

1vetro esterno;
1 vetro interno smontabile.
1 intermedio (solo per alcuni modelli)

Per pulire i vetri della porta del forno da ambo i lati è necessario rimuovere il vetro interno come indicato di seguito.

1. Bloccare la porta in posizione aperta:

2. Aprire completeness la porta del forno (fig. 10.43).

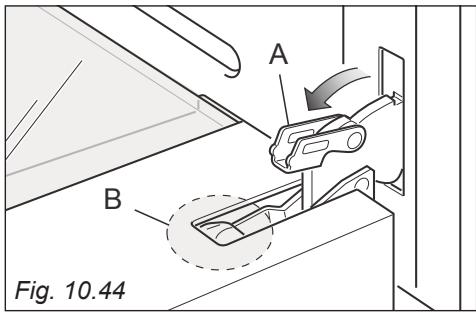

3. Aprire completeness la leva "A" delle cerniere destra e sinistra (fig. 10.44).

4. Socchiudere dolcamente la porta (fig. 10.45) sino a quando le leve "A" delle cerniere destra e sinistra si agganciano alla parte "B" della porta (fig. 10.44).

5. Rimuovere il vetro interno:

Premere sulle due alette per sganciare il profilo superiore (frecce di fig. 10.46), quindi rimuoverlo delicatamente (freccia 1 di fig. 10.47).
- Sfilare delicatamente il vetro interno (freccia 2 di fig. 10.47).

IMPORTANT: è consigliabile, durante la rimozione del vetro, tenere premuti in posizione i 4 distanziatori "D", mediante un dato, al fine di evitare la rottura o lo sfilamento dei distanziatori stessi (fig. 10.48).

• Pulirle il vetro con prodotti idonei.
  Asciugarlo sempre accuratamente.

Ora è possibile pulire ancè il lato interno del vetro esterno.

Fig. 10.47

Fig. 10.48

1. Smontaggio del vetro intermedio: (solo per alcuni modelli)

2. Sganciare il vetro intermedio dai morsetti inferiori spingendolo nel senso della freccia (fig. 10.49).

3. Sollevare delicatamente la parte inferiore del vetro (operazione 1 di figura 10.50), poi sfilarlo delicatamente dai morsetti superiori (operazione 2 di figura 10.50).
4. Pulire il vetro con un detergente appropriato. Asciugarlo bene e posizionarlo su una superficie morbida.

Ora è possibile pulireanche il lato internodel vetro esterno.

MONTAGGIO DEL VETRO INTERMEDIO (SOLO PER ALCUNI MODELLI)

1. Assicurarsi che la porta sia bloccata aperta (vedere figura 10.41).

2. Montaggio del vetro intermedio:

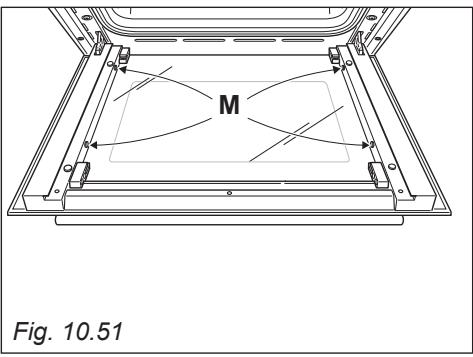

3. Verificare che i 4 distanziatori "M" siano nella loro posizione (fig. 10.51).
   Assicurarsi di montare il vetro nel verso corretto. Guardandolo si devono leggere le parole stampigliate.

4. Inserire delicatamente il vetro intermedio nelle guide dei morsetti superiori (operazione 1 di figura 10.52), poi abbassare la parte inferiore sono a farlo appoggiare all'interno dei morsetti inferiori (operazione 2 di figura 10.52). Poi farlo scorrere in posizione (fig. 10.53).

RIMONTAGGIO DEL VETRO INTERNO DOPO LA PULIZIA

Nel rimontare il vetro interno fare attenzione a:

Rimontare correttamente il vetro che deve essere inserito nella porta come illustrato nelle figura qui a lato per garantire un corretto e sicuro funzionamento dell'apparecchio.
- Fare molta attenzione a non urhare con gli spigoli del vetro contro oggetti o superfici; quello potrebbe causare la rottura del vetro.
Non forzare il vetro nel rimetterlo nella propria sede. Se l'operazione risulta difficile, toglierlo e ripetere l'operazione. Se ci sono difficultà chiamare il Servizio Assistenza.

Per rimontare il vetro interno della porta procedere come segue:

1. Assicurarsi che la porta sia bloccata aperta (vedere fig. 10.41).
2. Rimontaggio del vetro interno:

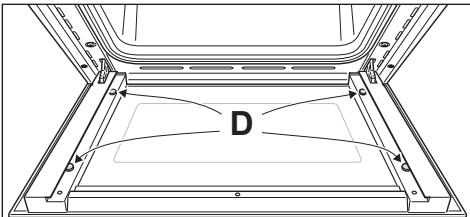

3. Verificare che i 4 distanziatori "D" siano nella loro posizione (fig. 10.54).

IMPORTANTE: è consigliabile, durante l'insertimento del vetro, tenere premuti in posizione i 4 distanziatori "D", mediante un dato, al fine di evitare la rottura o lo sfilamento dei distanziatori stessi (fig. 10.55).

Assicurarsi di montare il vetro nel verso corretto. Guardandolo si devono leggere le parole stampigliate.

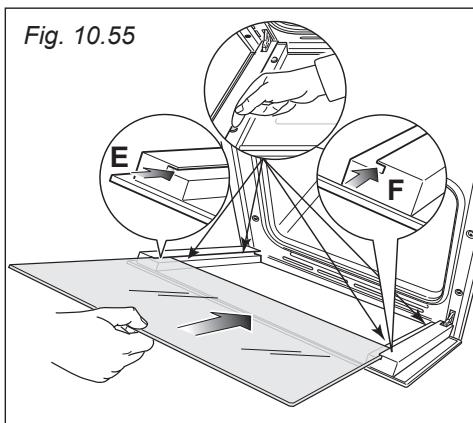

- Inserire il vetro nelle guidhe "E" ed "F" (fig. 10.55) e farlo scorrere dolcamente fino ai fermi "H" (fig. 10.56).

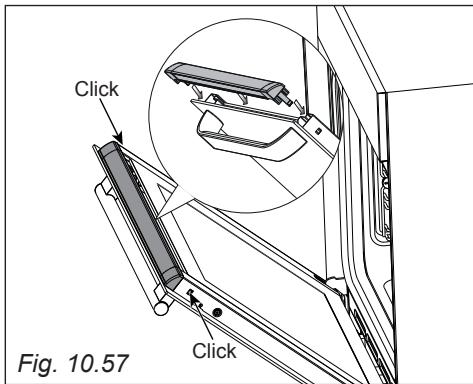

Premere leggermente il profilo superiore verso la porta per agganciarlo in posizione. Si dovrà udire il click di aggancio delle due alette (fig. 10.57). Prestare particolare attenzione a rimontarlo correttamente: nel verso corretto la parte ribassata è rivolta verso l'interno del forno.

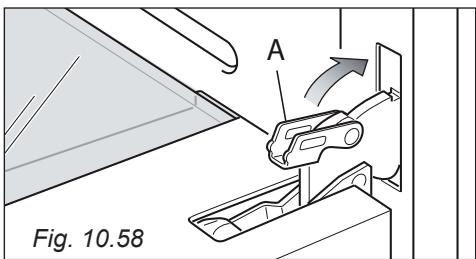

- Aprire completeness la porta del forno e richiudere la leva "A" delle cerniere destra e sinistra (fig. 10.58).

Fig. 10.54

CONSIGLI

PER

L'INSTALLATORE

IMPORTANT

• Questo appearecchio è stato progettato solo per uso domestico.
  L'apparecchio NON è idoneo per l'uso in ambienti comuni, semi-commerciali oppure commerciali.
  La garanzia decade se il prodotto viene installato in uno di suddetti ambienti edanche Vostre eventuali polizze assicurative potrebbero decadere.
  L'installazione e la manutenzione devono essere effettuate da un technique qualificato conformamente alle norme locali in vigore.
  La mancata osservanza di但这a norma provoca il decadere della garanzia.
• Qualsiasi intervento deve essere effettuato con l'apparecchiatura disinserita elettricamente.

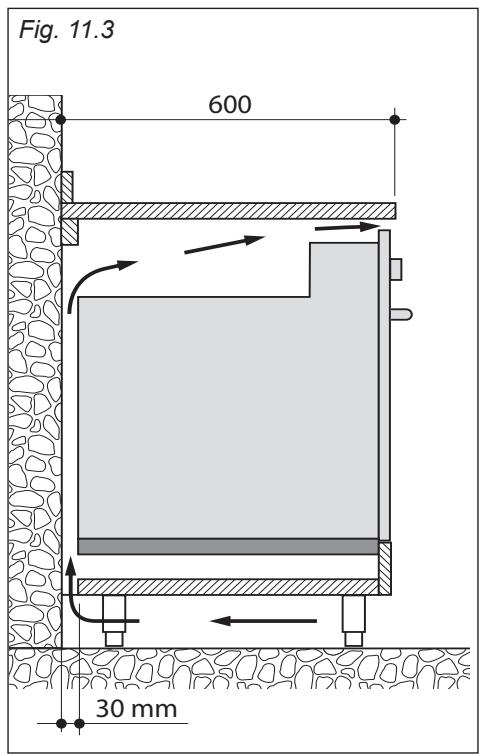

• Le pareti adiacenti al forno devono essere obbligatoriamente di materiale resistente al calore.
  ATTENZIONE: Non sollevare ilorno per la maniglia.
  Non rimuovere mai le protezioni esterne del forno per interventi di riparazione o manutenzione; quello cui esso passano da personale qualificato.

ATTENZIONE.

Una volta installato correttamente, il vostro forno soddisfa tutti gli standard di sicurezza previsti per cette categoria di prodotto.

Tuttavia fare attenzione ad alcune parti dell'apparecchio (dietro e fatto), perché queste parti, non esendo progettate per essere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolosi che potrebbero causare delle ferite.

IMPORTANT

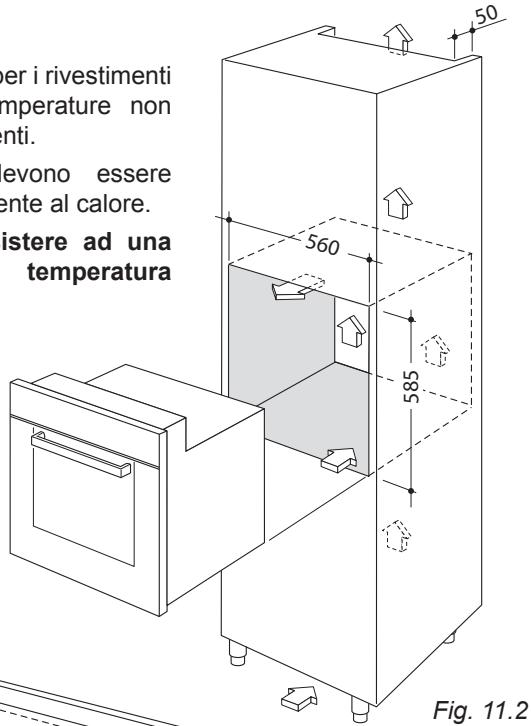

Ilorno può essere montato su mobili normalizzati con larghezza di 60 cm e profondità di 60 cm.
Per l'installatione e necessario create un vano come illustrato nelle figure 11.1 e 11.2. La base del forno deve essere fatt appoggiare su dei supporti resistenti al peso.
Il mobile di incasso non deve essere lasciato indipendente ma deve essere fissato al muro oppure ai mobili adiacenti.

ATTENZIONE

Gli adesivi oppure i collanti utilizzati per i rivestimenti dei mobili devono resistere a temperature non inferiori a 150^ per evitare scollamenti.
Le pareti adiacenti al forno devono essere obbligatoriamente di materiale resistente al calore.
Le pareti dei mobili devono resistere ad una temperatura di 75^ 或者其他 la temperature ambiente.

Fig. 11.1
Fig. 11.2

FISSAGGIO DEL FORNO

Inserire il forn o nell'apertura del mobile e fissarlo con 4 viti (non fornite) come illustrato in figura 11.5.

É essenziale che ilorno appoggi su una superficie che ne supporti il peso; le viti servono sostanto per bloccarlo al mobile.

Nota:

È molto importante assicurare la necessaria ventilazione interna, creando dei canali di aerazione come illustrato nelle figure 11.3 e 11.4.

Una circolazione d'aria insufficiente cui compensettere le prestazioni del forno e cui causare surriscaldamenti ai mobili adiacenti.

ATTENZIONE: Non sollevare ilorno per la maniglia.

Registare le cerniere delle antine dei mobili adiacenti al forno in modo da lasciare uno spazio di 4-5 mm tra il forno e le antine.

IMPORTANT:

Per non danneggiare il profilo inferiore delorno atteneri alle seguenti istruzioni.

Il profilo inferiore serve per consentire una buona circolazione dell'aria e permettere la corretta aperture della porta delorno.

Per evitare il danneggiamento del profilo inferiore, che può verificarsi appoggiando direttamente ilorno sul pavimento, è necessario utilizzato degli idonei supporti come illustrato nelle figure sopra.

Dopo l'installazione après lentamente la porta delorno per assicurarsi che il profilo inferiore non sia stato danneggiato.

Si declina agli responsabilità sul danneggiamento del profilo inferiore del forno sequeste istruzioni non vengono rispetto.

Fig. 11.6

IMPORTANTE: L'installazione deve essere effettuata secondo le istruzioni del costruttore. Una errata installazione cui si sono capazare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsable.

GENERALITA

Il collegamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti.
L'apparecchio deve essere collegato alla rete elettrica verificando innanzitutto che la tensione corrisponda al valore indicato nella targhetta caratteristiche e che la sezione dei cavi dell'impianto elettrico possa sostarere il carico indicato anch'esso nella targhetta.
Il forno viene fornito perché spina di alimentazione; pertanto, se non si effettua un collegamento diretto alla rete, si dovrà montare una spina normalizzata idonea al carico.
- Poiché i colori delle anime del cavo di alimentazione di quello appearecchio possono non corrispondere con le marchiature colorate che identificano i morsetti della vostra spina, procedere come segue:

— l'anima che è colorata giallo/verde deve essere collegata al morsetto della spina contrassegnato con la lettera E o con il simbolo di terra 1 o colorato verde o giallo/verde;
— l'animadi colore blu delve essere collegata al morsetto contrassegnato con la lettera N o colorato nero;
— l'anima colorata marrone delve essere collegata al morsetto contrassegnato con la lettera L o colorato rosso.

La spina deve essere allacciata ad una presa collegata all'impianto di terra in conformità alle norme di sicurezza.
Effettuare il collegamento diretto alla rete interponendo tra l'apparecchio e la rete elettrica un interruptore onnipolare con aperture minima fra i contatti di 3 mm.
Il cavo di alimentazione non devete toccare parti calde e devese essere posizionato in modo da non superare in nessun punto la temperature di 75^
- A forn o installato, l'interrottore o la presa devono essere sempre accesibili.
Se il cavo di alimentazione è danneggiato delve essere sostituito da un cavo idoneo disponibile presso i Servizi Assistenza.

NOTA: Per il collegamento alla rete non usare adattatori, riduzioni o derivatori in quanto possono provocare surriscaldamenti o bruciature.

Nel caso che l'installazione dovesse richiedere delle modifiche all'impianto elettrico domestico, far intervenire personale professionalmente qualificato.

Quest'ultimo, in particolare, dovr a.
anche accertare che la sezione dei cavi.
dell'implanto sua idonea alla potenza
assorbita dall'apparecchio.

Prima di effettuare un qualiasi段时间 sulla parte elettrica dell'apparecchio, si deve assolutamente scollegare il collegamento alla rete.

É obblatorio il collegamento dell'apparecchio all'impianto di terra.

La casa costrutrice declina
ogni responsabilita per qualiasi inveniente derivante alla mancata
osservanza di esta norma.

ALLACCIAMENTO DEL CAVO DI ALIMENTAZIONE

Le operazioni devono essere eseguite da un technique qualificato.

• Sganciare il coperchio della morsettiera inserendo un cacciavite nei due agganci "A" (fig. 12.2).
• Aprire il fissacavo svitando la vite "F" (fig. 12.3), svitare le viti dei morsetti e togliere il cavo.
  Il nuovo cavo di alimentazione, di tipo e sezione adeguate, va allacciato alla morsettiera secondo lo schema di figura 12.1.

N.B. Il conduittore di terra deve essere lasciato circa 3 cm più lungo degli altri.

ATTENZIONE: Se il cavo di alimentazione è danneggiato deve essere sostituito dal Servizio Assistenza per evitare pericoli.

SEIZIONE DEL CAVO DI ALIMENTAZIONE TIPO "H05RR-F"

220-240V ac 3 × 1,5 ~mm^2

Allacciamento con spina oppure diretto alla rete.

La Casa Costrutrice non risponde delle possibili inesattezze, imputabili ad errorsi di stampa o trascrizione, contente nel presente libretto.

Si riserva il diritto, perché pregiudicare le caratteristiche essenziali di funzionalità e sicurezza, di apportare ai propri prodotti, in qualunque momento e nelle preavviso, le eventuali modifiche opportune per qualsiasi esigenza di carattere costruttivo o commerciale.

www.delonghi-cookers.it
