Marca	De'Longhi
Modello	PEMB664C
Tipo di prodotto	Cucina a gas con forno elettrico statico e ventilato
Categoria dell'apparecchio	Apparecchio di cottura domestico
Alimentazione gas	Gas naturale G20 (20 mbar) o GPL G30/G31 (28-30/37 mbar)
Alimentazione elettrica	220-240 V~, 50/60 Hz
Potenza elettrica totale (forno)	Non specificato nel manuale

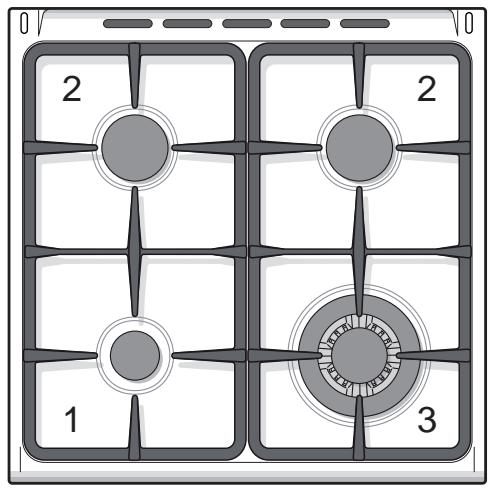

Bruciatori gas	4 bruciatori: ausiliario (1,0 kW), semi-rapido (1,75 kW), tripla corona (3,5 kW) + un altro semi-rapido
Forno	Elettrico statico e ventilato, 3 resistenze (superiore, inferiore, grill)

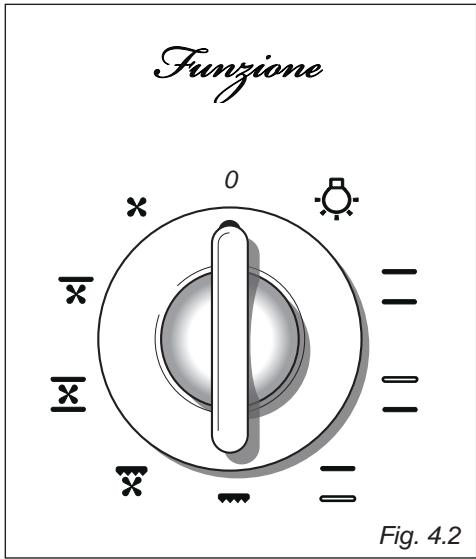

Funzioni forno	Convezione naturale, convezione forzata, grill, grill ventilato, calore pavimento, calore volta, sbrinamento, mantenimento al caldo, funzione Eco

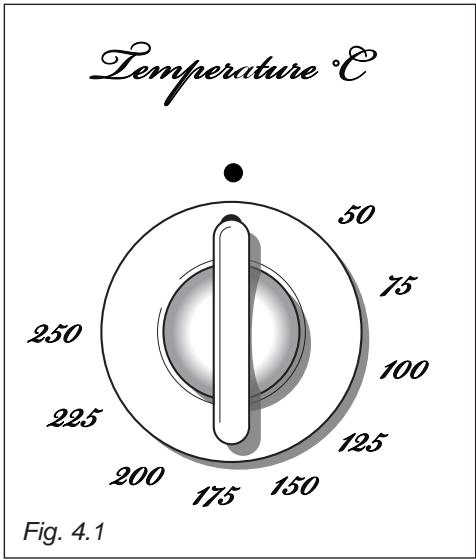

Termostato forno	50-250 °C
Timer / Programmazione	Timer (3h max), cottura automatica con programmazione inizio/fine, orologio analogico
Illuminazione forno	Lampadina alogena 220-240 V, 50-60 Hz, classe energetica G
Sicurezza gas	Valvola di sicurezza su ogni bruciatore (interruzione gas se fiamma spenta)
Sicurezza elettrica	Interruttore omnipolare raccomandato, messa a terra obbligatoria
Stabilità	Staffa antiribaltamento (dispositivo anti-ribaltamento) da fissare al muro
Manutenzione e pulizia	Pulire con panno morbido e detergente neutro; non utilizzare abrasivi né pulitore a vapore; smontaggio porta e vetro interno possibile
Pezzi di ricambio	Iniettori bruciatori (per conversione gas), lampadina forno, resistenze, ecc.
Accessori forniti	Griglia, leccarda, iniettori per GPL/gas naturale
Classe di efficienza energetica (forno)	Non specificato
Lingue del manuale	Francese, italiano (e altri su richiesta)

Domande frequenti - PEMB664C DELONGHI

Come accendere un bruciatore in caso di mancanza di corrente?

In caso di mancanza di corrente, avvicinate una fiamma (accendino, fiammifero) al bruciatore dopo aver girato la manopola sulla posizione massima. Tenete premuta la manopola per circa 10 secondi dopo l'accensione per attivare la valvola di sicurezza.

Perché la fiamma del bruciatore è gialla o irregolare?

Una fiamma gialla indica spesso una combustione scorretta. Verificate che gli iniettori siano adatti al tipo di gas utilizzato e che i bruciatori siano correttamente posizionati (corona e cappello ben in sede). Pulite anche i fori dei bruciatori con una spazzola.

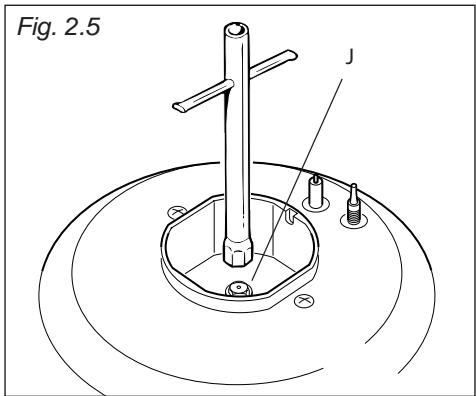

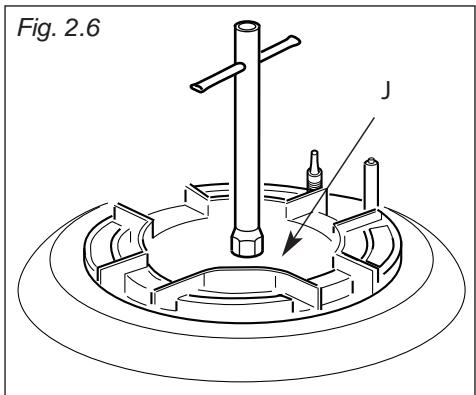

Come sostituire gli iniettori per passare dal gas naturale al GPL?

Smontate le griglie, i cappelli e le corone dei bruciatori. Con una chiave, sostituite gli iniettori (contrassegnati in 1/100 mm) con quelli forniti per il GPL. Fate riferimento alla tabella degli iniettori nel manuale. Dopo la sostituzione, regolate la portata minima girando la vite di regolazione (situata sul rubinetto) con un cacciavite.

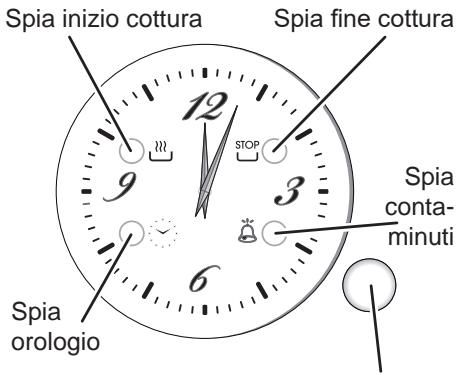

Come utilizzare il timer (contaminuti)?

Premete brevemente la manopola di regolazione fino a quando la spia del timer lampeggia. Girate la manopola per impostare il tempo (max 3h). Premete di nuovo per confermare. Il conto alla rovescia inizia immediatamente. Alla fine, un segnale acustico suona. Attenzione: il timer non spegne il forno; dovete spegnere manualmente.

Come programmare lo spegnimento automatico del forno?

Impostate la funzione e la temperatura del forno. Premete la manopola fino a quando la spia 'fine cottura' lampeggia. Girate la manopola per impostare l'ora di fine desiderata. Confermate premendo a lungo. Il forno si spegnerà automaticamente all'ora programmata.

Cosa fare se la porta del forno non si chiude correttamente?

Verificate che le cerniere siano ben inserite e che la porta non sia deformata. Pulite la guarnizione della porta. Se il problema persiste, contattate il servizio post-vendita.

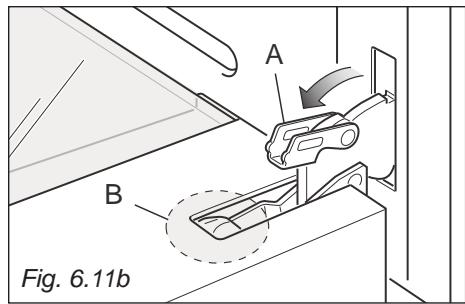

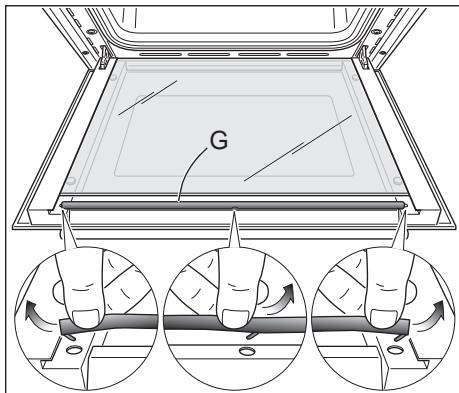

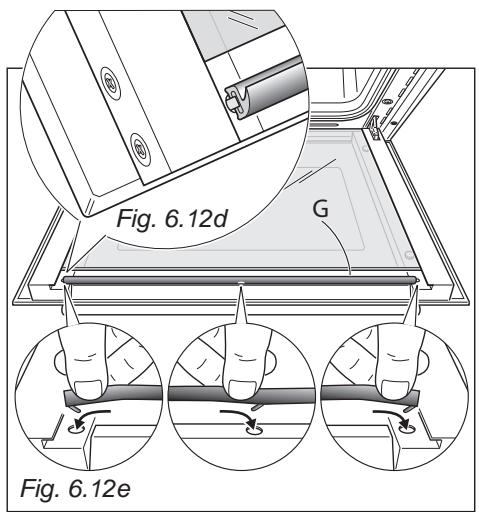

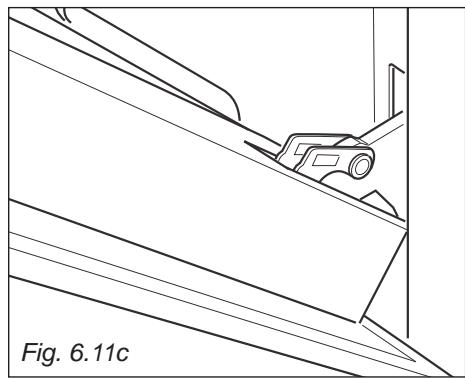

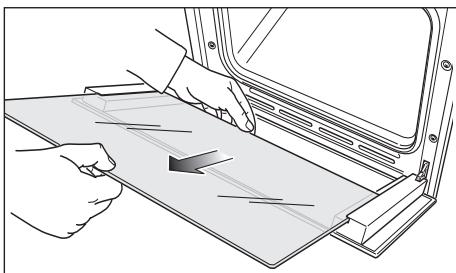

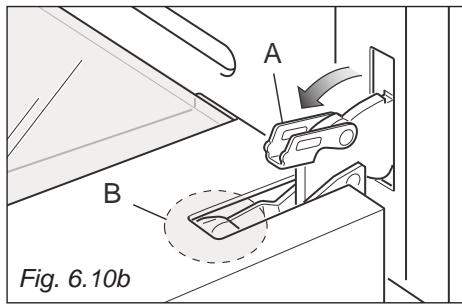

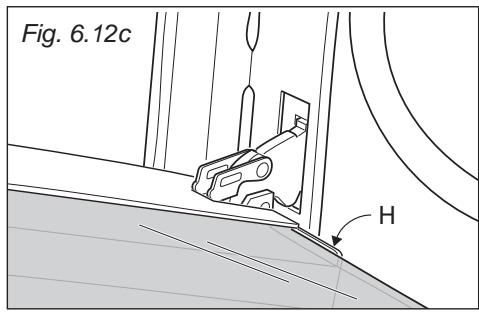

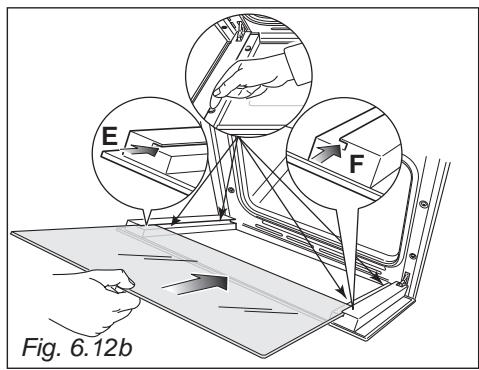

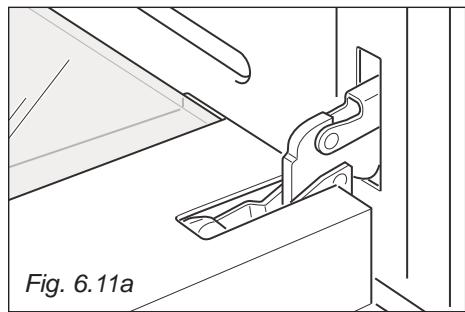

Come pulire il vetro interno della porta del forno?

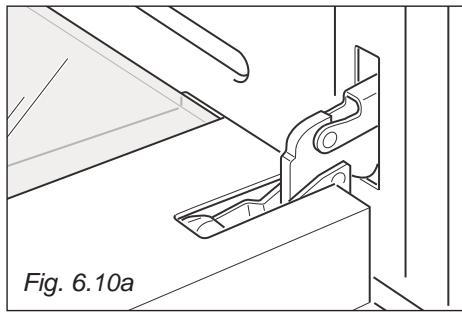

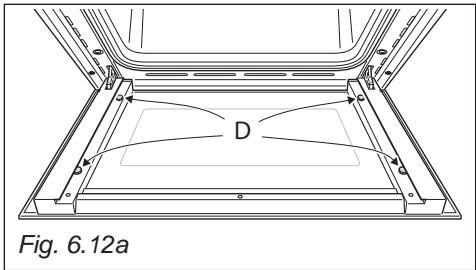

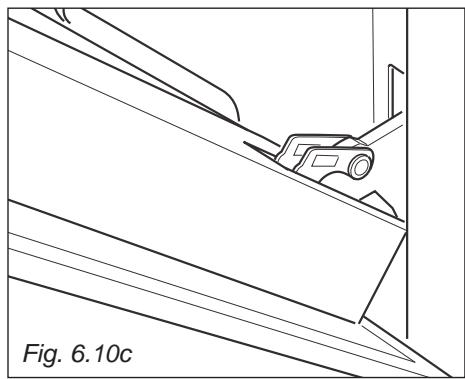

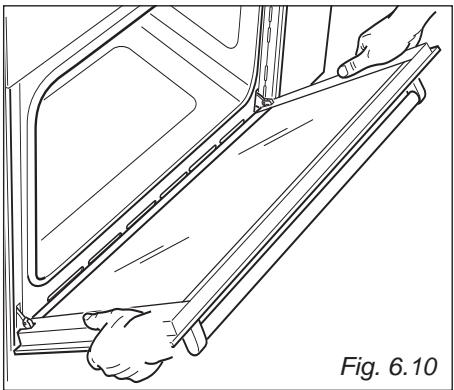

Smontate la porta seguendo le istruzioni del manuale. Aprite la porta completamente, sollevate le leve delle cerniere, quindi rimuovete la porta. Sganciate la guarnizione in gomma e rimuovete delicatamente il vetro interno. Pulite con un prodotto delicato e un panno non abrasivo. Rimontate in ordine inverso.

Perché il forno non si scalda?

Verificate che l'alimentazione elettrica sia collegata e che l'interruttore non sia scattato. Assicuratevi che le manopole di funzione e termostato siano nella posizione corretta. Se il forno rimane freddo, la resistenza o il termostato potrebbero essere difettosi; contattate un professionista.

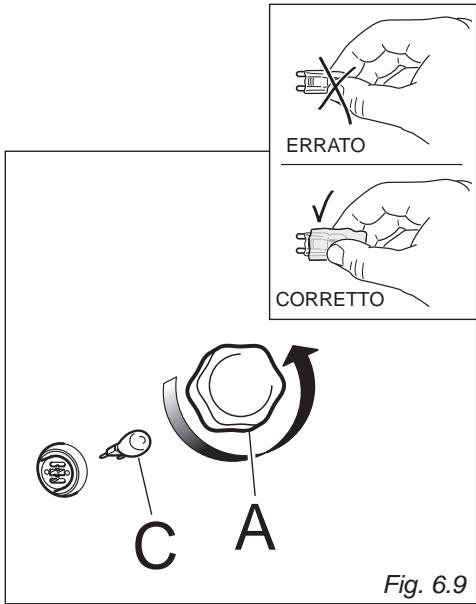

Come sostituire la lampadina del forno?

Scollegate l'apparecchio e lasciate raffreddare. Svitare la protezione in vetro. Sostituite la lampadina alogena con una nuova dello stesso tipo (220-240 V, 50-60 Hz, resistente a 300 °C). Usate un panno per evitare di toccare la lampadina con le dita. Rimontate la protezione.

È necessario installare il dispositivo anti-ribaltamento?

Sì, assolutamente. Il dispositivo anti-ribaltamento (staffa antiribaltamento) deve essere fissato al muro sul retro della cucina per evitare che si ribalti. Seguite le istruzioni di montaggio fornite nel manuale.

MANUALE UTENTE PEMB664C DELONGHI

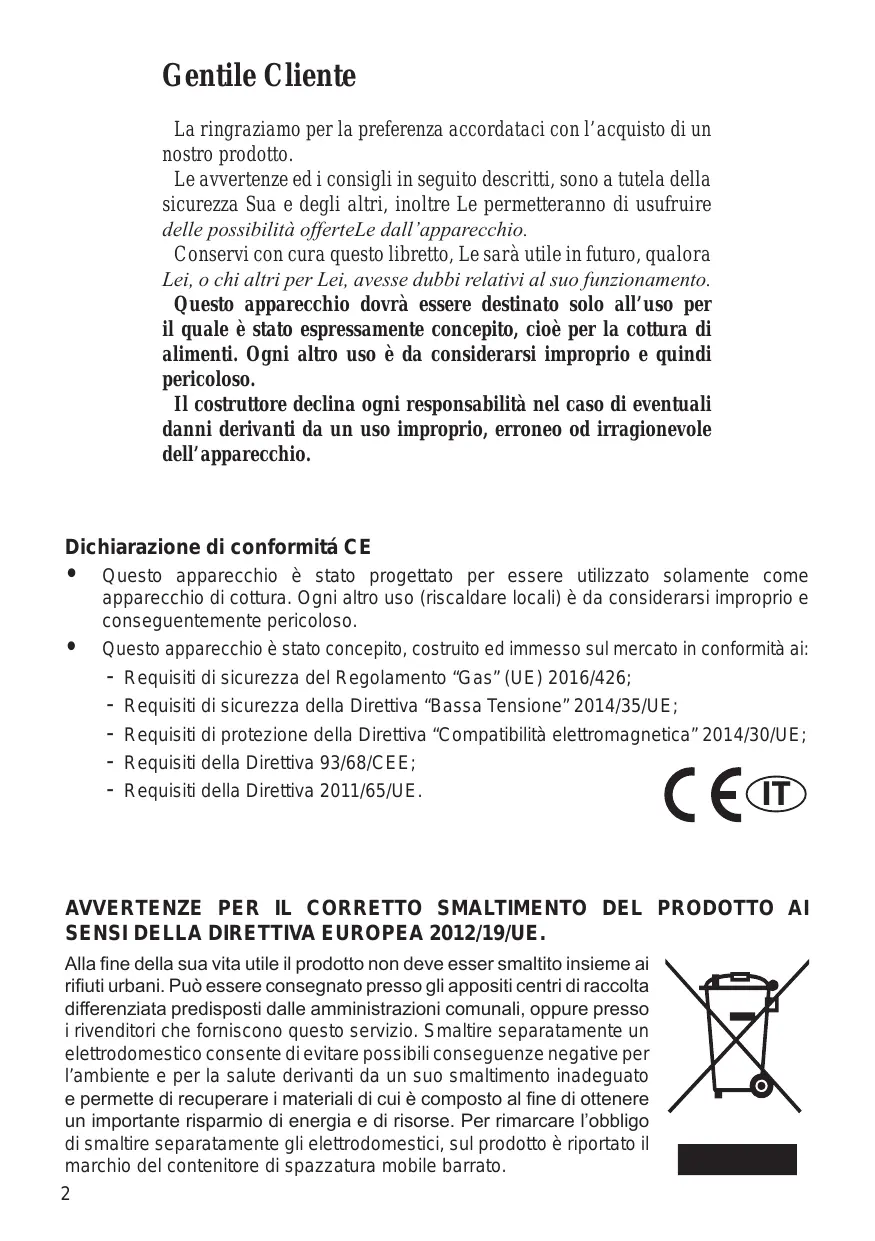

La ringraziamo per la preferenza accordataci con l'acquisto di un nostro prodotto.

Le avvertenze ed i consigli in seguito descritti sono a tutela della sicurezza Sua e degli altri, inoltre Le permetteranno di usufruire delle possibilità offerteLe dall'apparecchio.

Conservi con cura questo libretto: Le sarà utile in futuro, qualora Lei, o chi altri per Lei, avesse dubbi relativi al suo funzionamento.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente concepito, cioè per la cottura di alimenti. Ogni altro uso è da considerarsi improprio e quindi pericoloso.

Il costruttore declina ogni responsabilità nel caso di eventuali danni derivanti da un uso improprio, erroneo od irragionevole dell'apparecchio.

Dichiarazione di conformità CE

• Questo apparecchio è stato progettato per essere utilizzato solamente come apparecchio di cottura. Ogni altro uso (riscaldare locali) è da considerarsi improprio e conseguentemente pericoloso.
• Questo apparecchio è stato concepito, costruito ed immesso sul mercato in conformità ai:
• Requisiti di sicurezza del Regolamento "Gas" (UE) 2016/426;
• Requisiti di sicurezza della Direttiva "Bassa Tensione" 2014/35/UE;
• Requisiti di protezione della Direttiva "Compatibilità elettromagnetica" 2014/30/UE;
• Requisiti della Direttiva 93/68/CEE;
• Requisiti della Direttiva 2011/65/UE.

AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA DIRETTIVA EUROPEA 2012/19/UE.

Alla fine della sua vita utile il prodotto non deve essere smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono quel servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato.

AVVERTENZE E CONSIGLI IMPORTANTI PER LA SICUREZZA

IMPORTANTE: Questo apparecchio è stato progettato e costruito solo per la cottura di alimenti in ambito domestico e pertanto non deve essere utilizzato in un ambiente commerciale.

La garanzia è da intendersi annullata nel caso in cui l'apparecchio venga utilizzato in un ambiente comunale, semi-commerciale o commerciale.

Leggere attentamente le istruzioni prima di installare ed iniziare ad utilizzare l'apparecchio.

• Questo apparecchio è stato progettato e costruito in conformità con le normative applicabili per gli apparecchi da cottura domestici e rispetta tutti i requisiti di sicurezza previsti, comprese le temperature superficiali.

Alcune persone, con maggiore sensibilità della pelle, potrebbero avere una percezione più marcata della temperatura in alcuni componenti che comunque sono sempre entro i limiti consentiti dalle norme.

La completa sicurezza di un prodotto dipende anche dal corretto utilizzo, si raccomanda pertanto di prestare sempre molta attenzione durante l'uso del prodotto, in special modo in presenza di bambini.

• Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio e che la porta forno si chiuda correttamente. In caso di dubbio non utilizzarlo e rivolgersi al fornitore oppure a personale professionalmente qualificato.
• Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, reggette, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
• Alcune apparecchiature sono fornite con film protettivi applicati sulle superfici di alluminio e di acciaio inox. Tutti questi film protettivi devono essere tolti prima dell'utilizzo dell'apparecchiatura.
• IMPORTANTE: L'uso di idonei indumenti/guanti protettivi è raccomandato durante la movimentazione o pulizia dell'apparecchio.
• Non tentare di modificare le caratteristiche tecniche del prodotto, in quanto l'apparecchio può diventare pericoloso. Il costruttore declina ogni responsabilità per eventuali danni o inconvenienti derivanti dal mancato rispetto di questa condizione.
• ATTENZIONE: questo apparecchio deve essere installato solo in locali permanentemente ventilati, nel rispetto delle normative vigenti.
• Non far funzionare l'apparecchio tramite un programmatore esterno o per mezzo di sistemi di controllo remoto.
• Non effettuare alcuna operazione di pulizia o manutenzione senza aver preventivamente staccato l'apparecchio dalla rete di alimentazione elettrica. ATTENZIONE: Prima di sostituire la lampadina del forno, assicurarsi che l'apparecchio sia disconnesso dalla rete elettrica per evitare il rischio di scosse elettriche.
• Non utilizzare pulitrici a getto di vapore, perché dell'umidità potrebbe infiltrarsi nell'apparecchio e renderlo pericoloso. Non toccare l'apparecchio con mani o piedi bagnati oppure umidi. Non usare l'apparecchio a piedi nudi.
• Qualora dovesse decidere di non utilizzare più questo apparecchio (o dovesse sostituire un vecchio modello), prima di gettarlo al macero si raccomanda di renderlo inoperante nel modo previsto dalle normative vigenti in materia di tutela della salute e dell'inquinamento ambientale, rendendo inoltre innocue le parti suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell'apparecchio fuori uso per i propri giochi.
• I vari componenti dell'apparecchio sono riciclabili; smaltirli in conformità con le norme vigenti nel proprio paese. Se l'apparecchio deve essere rottamato, rimuovere il cavo di alimentazione.
• Dopo aver utilizzato l'apparecchio, assicurarsi che l'indice delle manopole sia in posizione di chiusura.
• I bambini con meno di 8 anni di età devono essere tenuti lontani, a meno che non siano continuamente sorvegliati.
• Questo apparecchio può essere utilizzato da bambini con un'età minima di 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se sotto sorveglianza durante l'uso, oppure se preventivamente istruite sull'utilizzo in sicurezza e solamente se informate dei pericoli (che devono aver ben compreso) legati al prodotto stesso. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere fatte da bambini senza la supervisione di un adulto.
• Il costruttore declina ogni responsabilità per eventuali danni a persone o cose derivanti da uso improprio, erroneo ed irragionevole dell'apparecchio.
• ATTENZIONE: Durante l'uso l'apparecchio e le sue parti accessibili diventano calde e rimangono calde per un certo tempo dopo l'uso.
• Si deve prestare attenzione a non toccare gli elementi riscaldanti (sul piano di cottura e all'interno del forno).
• La porta del forno diventa calda, usare la maniglia.
• Al fine di evitare bruciature e scottature, i bambini devono essere tenuti lontani.
• Assicurarsi che i cavi di alimentazione di altri prodotti in prossimità dell'apparecchio non vengano in contatto con il piano di cottura oppure intrappolati nella porta del forno. ATTENZIONE: Può essere pericoloso lasciare riscaldare del grasso o dell'olio sul piano di cottura senza tenere sotto controllo il processo in quanto questo potrebbe causare un incendio. NON CERCARE MAI di spegnere il fuoco con dell'acqua. Spegnere prima l'apparecchio e poi coprire le fiamme ad esempio con un coperchio oppure con una coperta ignifuga antincendio.
• ATTENZIONE: Pericolo di incendio: non depositare oggetti sulle superfici di cottura.
• ATTENZIONE: Una volta installato correttamente, il vostro prodotto soddisfa tutti gli standard di sicurezza previsti per questa categoria di prodotto. Tuttavia fare attenzione ad alcune parti dell'apparecchio (dietro e sotto), perché queste parti, non essendo progettate per essere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolosi che potrebbero causare delle ferite.
• AL PRIMO UTILIZZO DEL FORNO - si consiglia di effettuare le seguenti operazioni:
• Allestire l'interno del forno come descritto nel capitolo "PULIZIA E MANUTENZIONE".
• Accendere il forno vuoto alla massima temperatura per eliminare tracce di grasso ed odori dagli elementi riscaldanti e dai componenti.
• Sconnettere l'apparecchio dalla rete di alimentazione elettrica, lasciare raffreddare il forno e pulire poi l'interno della cavità del forno con un panno imbevuto di acqua e detersivo neutro; asciugare poi perfettamente.

ATTENZIONE: Non utilizzare detersivi molto abrasivi o raschietti taglienti in metallo per pulire i vetri della porta del forno perché potrebbero graffiarne la superficie, e quello potrebbe provocare la frantumazione del vetro. - Non rivestire in nessun caso le pareti e/o il fondo del forno con fogli di alluminio. Non posizionare teglie o la leccarda sul fondo del forno. Non rivestire il piano cottura con fogli di alluminio. - RISCHIO DI INCENDIO! Non depositare materiale infiammabile nel forno o nel vano portaoggetti. - Usare sempre guanti da forno per rimuovere griglie e leccarda (o vassoi di cottura) dal forno quando è caldo. - Non appendere tovaglioli, panni o altri sull'apparecchio o sulla maniglia del forno perché potrebbero incendiarsi. - Pulire regolarmente il forno. Evitare che olio e grasso si accumulino nel fondo del forno e nella leccarda. Pulire subito le tracimazioni appena si verificano.

Non salire sull'apparecchio o sulla porta del forno aperta. - Aprire sempre la porta del forno rimanendo lontani, attendere la fuoriuscita di vapore e aria calda, poi estrarre o controllare i cibi in cottura. - TRATTAMENTO SICURO DEL CIBO: Lasciare il cibo nel forno per un periodo di tempo il più breve possibile prima e dopo la cottura. Questo è per evitare la contaminazione da organismi che potrebbero provocare avvelenamento da cibo. Fare particolarmente attenzione nella stagione calda. - ATTENZIONE: Fare attenzione a NON sollevare l'apparecchio per la maniglia della porta forno. ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un processo di cottura breve deve essere supervisionato in modo continuativo. - L'apparecchio non deve essere installato dietro ad una porta decorativa, per evitare un surriscaldamento. - Gli accessori del forno (es. griglia) devono essere installati correttamente come indicato a pag. 39. - NOTA IMPORTANTE: Le griglie forno (per alcuni prodotti è fornita una sola griglia) non sono state progettate per porre gli alimenti a diretto contatto della griglia stessa. Per la cottura riporre sempre gli alimenti in appositi contenitori o materiali destinati al lavoro alimentare. - Se il cavo di alimentazione è danneggiato deve essere sostituito da un tecnico del servizio di assistenza autorizzato, per evitare pericoli. - Se l'apparecchio non è provvisto di cavo di alimentazione e di spina, o di altri dispositivi che assicurino la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, un dispositivo idoneo per la disconnessione deve essere previsto nella rete di alimentazione conformemente alle regole di installazione. ATTENZIONE: L'apparecchio e le sue parti accessibili si

riscaldano durante l'uso.

Fare attenzione a non toccare gli elementi riscaldanti.

I bambini con meno di 8 anni di età devono essere tenuti lontani a meno che non siano continuamente sorvegliati.

ATTENZIONE: Utilizzare solamente protezioni per il piano cottura progettate dal produttore dell'apparecchio oppure indicate come idonee dallo stesso nelle istruzioni d'uso, oppure protezioni incorporate nell'apparecchio. L'uso di protezioni inadeguate può causare incidenti.

ETICHETTATURA ENERGETICA/PROGETTAZIONE ECOCOMPATIBILE

• Regolamento delegato (UE) No. 65/2014 della commissione (che integra la direttiva 2010/30/UE del Parlamento europeo e del Consiglio).
• Regolamento (UE) No. 66/2014 della commissione (recante misure di esecuzione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio).

Riferimento ai metodi di misurazione e di calcolo utilizzati per stabilire la conformità alle specifiche di cui sopra:

Norma EN 60350-1 (forni elettrici). - Norma EN 30-2-1 (piani cottura: bruciatori a gas).

CONSIGLI PER UN RISPARMIO ENERGETICO DURANTE L'USO DELL'APPARECCHIO

FORNO

• Controllare che la porta del forno si chiuda sempre in modo corretto e che la guarnizione sia pulita e in ordine. Durante la cottura, aprire la porta del forno solo quando strettamente necessario per evitare dispersioni di calore (per alcune funzioni potrebbe essere necessario utilizzare il forno con la porta semiaperta; verificare le istruzioni per il funzionamento del forno).
• Spegnere il forno 5-10 minuti prima del tempo teorico di cottura per recuperare il calore immagazzinato.
• Si raccomanda di utilizzare tegami idonei per cotture al forno e di modificare all'occorrenza la temperatura del forno durante la cottura.

PIANO DI COTTURA BRUCIATORI A GAS

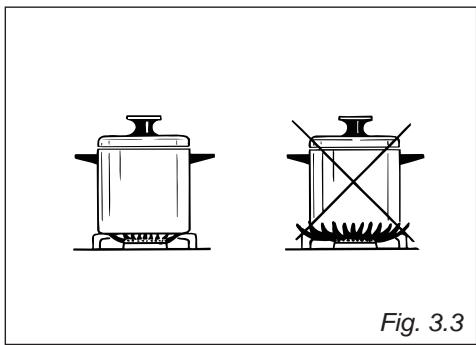

• È importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore per non compromettere l'alto rendimento dei bruciatori e per non avere uno spreco di combustibile. Una pentola piccola su un grande bruciatore non consente di ottenere l'ebollizione in un tempo più breve, in quanto la capacità di assorbimento di calore della massa liquida dipende dal fondo e dalla superficie della pentola.
• Evitare assolutamente il funzionamento a vuoto (senza recipienti).

CONSIGLI

PER

L'INSTALLATORE

IMPORTANTE

• Per una perfetta installazione, regolazione o trasformazione della cucina all'uso di altri gas, è necessario ricorrere a un INSTALLATORE QUALIFICATO. La mancata osservanza di questa norma provoca il decadere della garanzia. L'apparecchiatura deve essere installata correttamente, in conformità con le norme in vigore e secondo le istruzioni del costruttore.
• Qualsiasi intervento deve essere effettuato con l'apparecchiatura disinserita elettricamente.
• Le pareti dei mobili o dei muri adiacenti all'apparecchio devono sopportare un aumento di temperatura di altri 70°C.

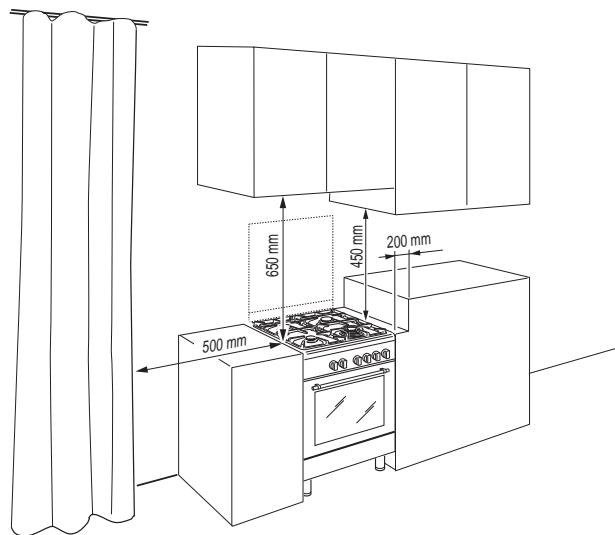

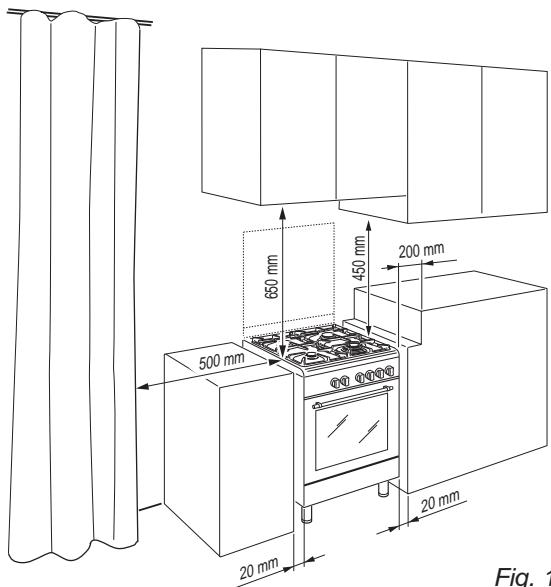

Se la cucina viene accostata a mobili che superano in altezza il piano di lavoro, è indispensabile lasciare uno spazio di almeno 5 cm fra mobile e fianco dell'apparecchio.

• Alcuni apparecchi sono ricoperti da una speciale pellicola protettiva posta su parti in acciaio o alluminio.

Prima di usare la cucina togliere accuratamente la pellicola protettiva.

Le condizioni di installazione, per quanto riguarda la protezione contro il surriscaldamento delle superfici adiacenti alla cucina, devono essere conformi alle figure 1.1a oppure 1.1b.

Se la cucina viene accostata a mobili che superano in altezza il piano di lavoro, è indispensabile lasciare uno spazio di almeno 20 cm fra mobile e fianco dell'apparecchio.

I materiali sintetici/impiallacciati e le colle utilizzate devono essere resistenti ad una temperatura di 150°C per evitare deformazioni o scollamento.

Non devono essere installate tende immediatamente dietro l'apparecchio oppure a meno di

Fig. 1.1a

(fig. 1.1b)

Fig. 1.1b

500 mm dai lati.

Se la cucina è posta su un piedistallo, si devono prendere misure per evitare che l'apparecchio scivoli dal piedistallo.

Questo apparecchio è stato progettato e costruito per essere installato in prossimità di mobili resistenti al calore.

Le pareti dei mobili non devono superare l'altezza del piano di lavoro e devono resistere ad una temperatura di 70°C o alla temperatura ambiente.

Evitare l'installazione in prossimità di materiali infiammabili (es. tendaggi).

Classe 1

(fig. 1.1a)

Allacciamento gas realizzato utilizzando tubo in gomma che deve essere visibile ed ispezionabile oppure utilizzando tubo metallico rigido o flessibile.

L'installazione deve essere effettuata mantenendo una distanza di 2 cm dalle pareti laterali dei mobili che non devono superare in altezza il piano di lavoro.

Classe 2

Sottoclasse 1

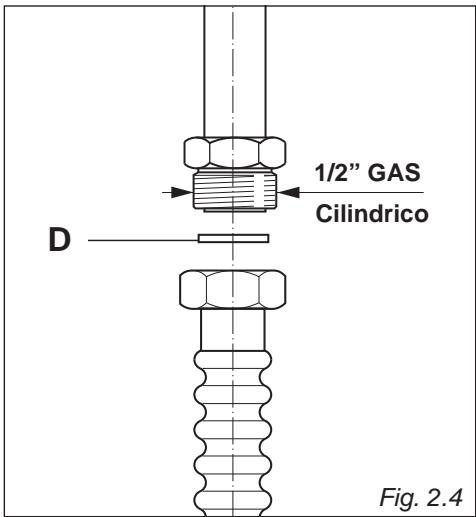

Allacciamento gas realizzato utilizzando tubo metallico rigido o flessibile.

Fig. 1.2

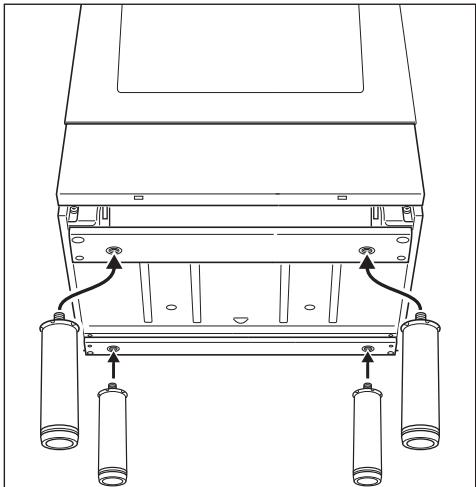

MONTAGGIO DEI PIEDI REGOLABILI

I piedi regolabili devono essere montati sulla base della cucina prima del suo utilizzo.

Adagiare la cucina sul lato posteriore, su un pezzo di polistirolo dell'imballo, per accedere alla base e facilitare il montaggio dei piedi.

Montare i 4 piedi avvitandoli nei traversi del basamento come illustrato nella figura 1.2.

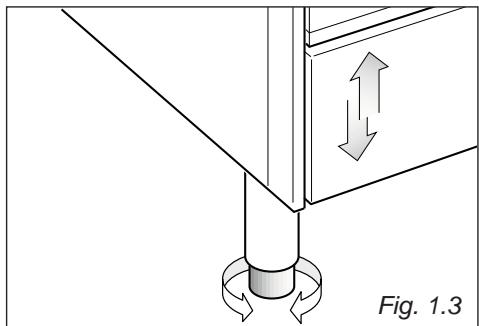

LIVELLAMENTO DELLA CUCINA

In caso di necessità la cucina può essere livellata avvitando o svitando la parte terminale dei piedi (fig. 1.3)

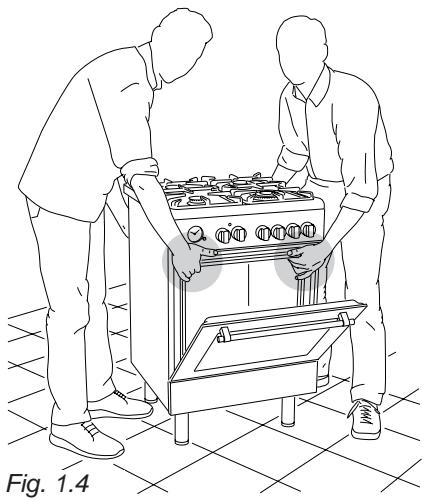

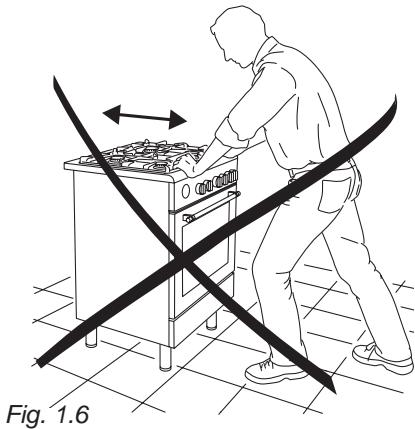

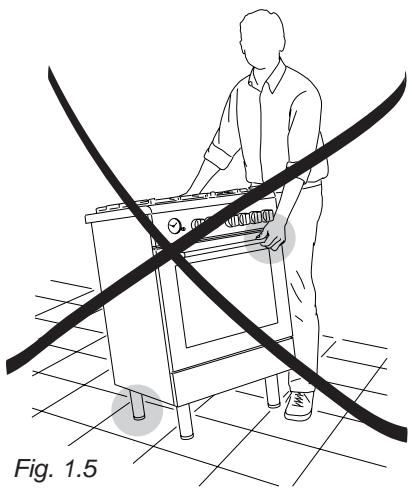

MOVIMENTAZIONE DELLA CUCINA

ATTENZIONE: La cucina deve essere sempre raddrizzata da due persone per evitare di danneggiare i piedi (fig. 1.4).

ATTENZIONE: Non utilizzare la maniglia del forno per movimentare la cucina (fig. 1.5).

ATTENZIONE: Quando si sposta la cucina nella sua posizione definitiva, NON TRASCINARLA (fig. 1.6), ma sollevare i piedi dal pavimento (fig. 1.4).

Attenzione: Questo apparecchio deve essere ancorato per evitare un ribaltamento accidentale inserendo una staffa sul retro della cucina e fissandola alla parete.

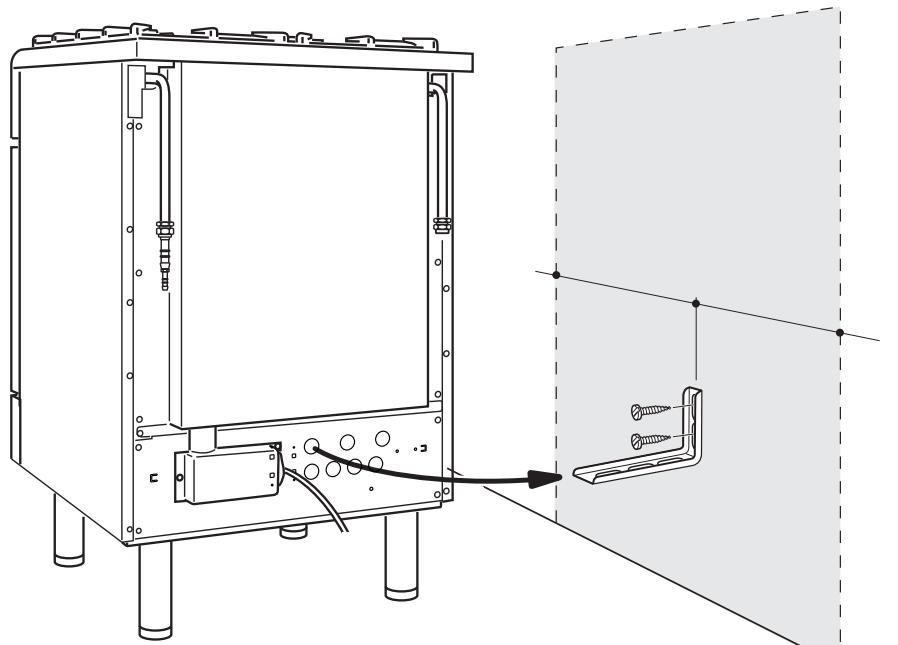

Per montare la staffa antiribaltamento:

1. Dopo aver individuato dove installare la cucina, segnare sulla parete dove devono essere fissate le due viti per installare la staffa antiribaltamento. Si prega di seguire le indicazioni riportate in figura 1.7.
2. Praticare due fori di 8 mm di diametro nella parete ed inserire i tasselli di plastica in dotazione.

Importante! Prima di praticare i fori, verificare di non danneggiare tubi o fili elettrici che possono esserci all'interno della parete.

1. Fissare alla parete la staffa antiribaltamento con le due viti in dotazione.
2. Avvicinare la cucina alla parete e regolare l'altezza della staffa antiribaltamento in modo che possa inserirsi nella fessura sul retro della cucina, come indicato in fig. 1.7.
3. Stringere le viti in modo da fissare saldamente la staffa antiribaltamento.
4. Spingere la cucina contro il muro in modo che la staffa antiribaltamento sia completamente inserita nella fessura sul retro della cucina.

Attenzione!

Durante l'inserimento della cucina nella sua posizione finale, prestare particolare attenzione a non incastrare il cavo di alimentazione nella staffa antiribaltamento.

Prestare molta attenzione anche al tubo di allacciamento gas.

Fig. 1.7

REQUISITI PER LA VENTILAZIONE

Questo apparecchio non è raccordato ad un dispositivo di evacuazione dei prodotti della combustione. L'installatore deve fare riferimento alle norme locali in vigore per quanto riguarda la ventilazione e l'evacuazione dei prodotti di combustione.

Un utilizzo intensivo e prolungato dell'apparecchio può necessitare di una aerazione supplementare, per esempio l'apertura di una finestra o un'aerazione più efficace aumentando la potenza di aspirazione meccanica se questa esiste.

LOCALE DI INSTALLAZIONE

Il locale dove viene installata l'apparecchiatura a gas deve avere un naturale afflusso di aria necessaria alla combustione del gas (conformemente alle norme locali in vigore; per l'Italia norme UNI-CIG 7129 e 7131).

L'afflusso di aria deve avvenire direttamente da una o più aperture praticate su pareti esterne aventi complessivamente una sezione libera di almeno 100 cm² (oppure fare riferimento alle norme locali in vigore).

Le aperture dovrebbero essere posizionate vicino al pavimento e preferibilmente dal lato opposto all'evacuazione dei prodotti di combustione e devono essere costruite in modo da non poter essere ostruite né dall'interno né dall'esterno.

Quando non è possibile praticare le necessarie aperture, l'aria necessaria può provenire da un locale adiacente, ventilato come richiesto, purché non sia una camera da letto o un ambiente pericoloso (conformemente alle norme locali in vigore; per l'Italia norme UNI-CIG 7129).

In quel caso la porta della cucina deve consentire il passaggio dell'aria.

Nel caso in cui sopra l'apparecchiatura vi sia un pensile o cappa, mantenere fra il top ed il suddetto pensile o cappa la distanza minima pari a 650 mm (vedi anche fig. 1.1a).

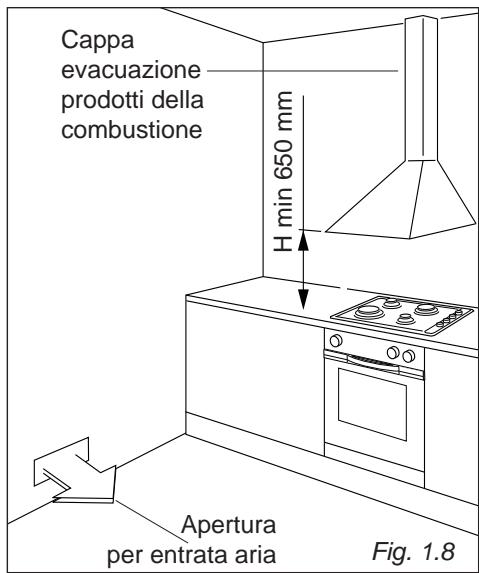

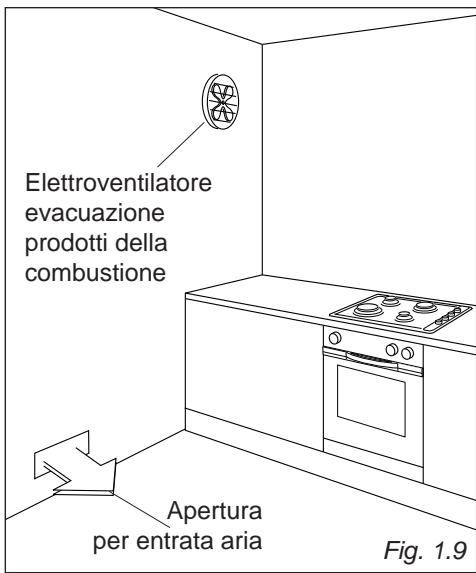

SCARICO DEI PRODOTTI DELLA COMBUSTIONE

I prodotti della combustione dell'apparecchiatura a gas devono essere scaricati attraverso cappe collegate direttamente all'esterno (fig. 1.8).

Quando ciò non è possibile si può utilizzare un elettroventilatore, applicato alla parete esterna o alla finestra, avente una portata tale da garantire un ricambio orario di aria pari a 3-5 volte il volume del locale cucina (fig. 1.9).

Il ventilatore può essere installato soltanto se esistono le aperture per l'ingresso dell'aria come descritto nel capitolo "Locale di installazione" (conformemente alle norme locali in vigore; per l'Italia norme UNI-CIG 7129).

Le pareti adiacenti alla cucina devono essere obbligatoriamente di materiale resistente al calore.

TIPI DI GAS

I gas impiegati per il funzionamento delle cucine possono essere raggruppati, per le loro caratteristiche, in due tipi:

Cat: II 2H 3+

Gas naturale G20 G.P.L. G30/G31

Prima dell'installazione, assicurarsi che le condizioni locali di distribuzione (natura del gas e sua pressione) e la regolazione di quello apparecchio siano compatibili.

Le condizioni di regolazione di questo apparecchio sono riportate sulla targhetta o sull'etichetta.

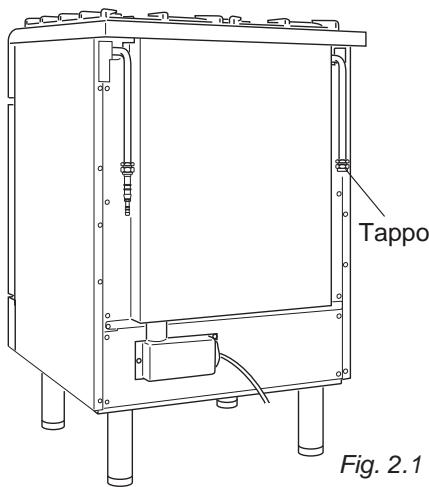

Fig. 2.1

COLLEGAMENTO GAS

Il collegamento gas deve essere eseguito da un tecnico specializzato conformemente alle norme locali in vigore: UNI CIG 7129 e 7131.

La cucina è predisposta e tarata per funzionare con il gas indicato nella targhetta caratteristiche applicata sull'apparecchio.

Assicurare una adeguata ventilazione all'ambiente in cui viene installata la cucina, in conformità alle norme vigenti, in modo da garantire un corretto funzionamento dell'apparecchio; collegare quindi la cucina alla bombola o alla tubazione del gas rispettando quanto prescritto dalle norme vigenti.

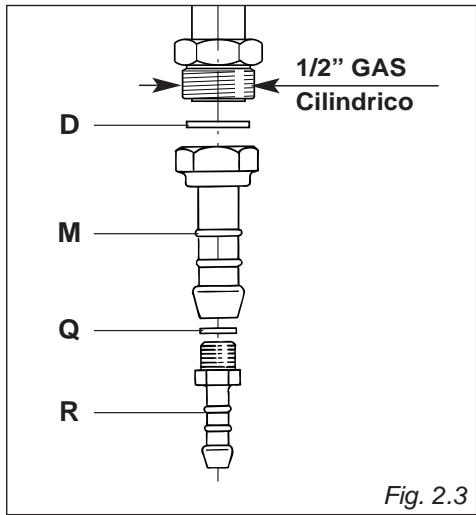

Il collegamento va eseguito sul retro della cucina (fig. 2.1) utilizzando il terminale destro o sinistro del condotto gas dell'apparecchio; il tubo non deve attraversare la cucina.

Il terminale non utilizzato della rampa della cucina deve essere chiuso con il tappo interponendo la guarnizione di tenuta.

Se si deve alimentare la cucina con un tipo di gas diverso da quello indicato nella targhetta è necessario eseguire le seguenti operazioni:

• Allacciamento gas.
• Sostituzione degli iniettori del piano di lavoro.
• Regolazione del minimo dei bruciatori del piano di lavoro.

Il gruppo di raccordo (fig. 2.3) si compone di:

1 portagomma "M" per G20, 1 riduzione "R" per G30/G31, guarnizioni di tenuta "D" e "Q".

Collegamento gas con tubo in gomma

Gas metano G20

Montare il raccordo portagomma "M" interponendo la guarnizione di tenuta "D" (fig. 2.3). Allacciare la cucina alla rete gas utilizzando un tubo flessibile con diametro interno di 13 mm, conforme alle norme UNI CIG 7140. Fissare il tubo con idonee fascette stringitubo UNI CIG 7141 (non fornite).

G.P.L. G30/G31

Montare sul portagomma "M" la riduzione "R" con interposta la guarnizione "Q" (fig. 2.3). Allacciare la cucina ad un idoneo riduttore di pressione montato sulla bombola utilizzando un tubo flessibile con diametro interno di 8 mm conforme alle norme UNI CIG 7140. Fissare il tubo con idonee fascette stringitubo UNI CIG 7141 (non fornite).

Il tubo flessibile deve essere sempre il più corto possibile, senza strozzature o pieghe, e non deve entrare in contatto con superfici calde superiori a 75 °C.

IMPORTANTE:

Tutte le operazioni di avvitamento o svitamento del portagomma e della riduzione devono essere effettuate con l'ausilio di 2 chiavi (fig. 2.2).

Dopo l'allacciamento, verificare la tenuta delle connessioni con una soluzione saponosa, mai con una fiamma.

Collegamento gas con tubo metallico rigido o flessibile

La cucina deve essere collegata all'impianto gas utilizzando tubi metallici rigidi, oppure tubi flessibili in acciaio inox a parete continua con attacchi filettati conformi alla norma UNI-CIG 9891 con estensione massima pari a 2000 mm.

Fare attenzione che, nel caso di impiego di tubi metallici flessibili, gli stessi non vengano a contatto con parti mobili o schiacciati.

La guarnizione di tenuta deve essere conforme alle norme UNI CIG 9264.

Per effettuare il collegamento gas è necessario togliere il portagomma "M" (fig.2.3) ed avvitare direttamente sul condotto gas dell'apparecchio il terminale del tubo metallico interponendo la guarnizione "D" (fig.2.4).

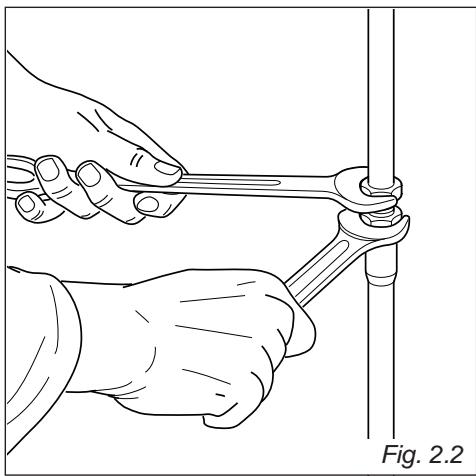

Le operazioni descritte devono essere effettuate con l'ausilio di 2 chiavi (fig. 2.2). Il collegamento con tubi metallici rigidi non deve provocare sollecitazioni al condotto di alimentazione gas della cucina.

Dopo l'allacciamento verificare la tenuta delle connessioni con una soluzione saponosa, mai con una fiamma.

IMPORTANTE:

Le guarnizioni "D" e "Q" (figg. 2.3 - 2.4) sono gli elementi che garantiscono la tenuta della connessione. Si consiglia di sostituirle quando dovessero presentare anche la minima deformazione o imperfezione.

In particolare si raccomanda:

• Che il collegamento con tubi metallici rigidi non provochi sollecitazioni al condotto di alimentazione gas della cucina.
• Che il tubo flessibile non vada in alcun punto a contatto con parti calde della cucina.
• Che il tubo flessibile non venga a contatto con bordi taglienti o spigoli vivi.
• Che il tubo non sia soggetto a sforzi di trazione o torsione e non presenti curve troppo strette o strozzature.
• Che il tubo sia facilmente ispezionabile lungo tutto il percorso per controllare il suo stato di conservazione.
• Consigliamo la sostituzione del tubo alla data di scadenza o al minimo segno di deterioramento.
• Consigliamo la sostituzione della guarnizione al minimo segnale di deformazione o imperfezione.
• Che venga chiuso il rubinetto della bombola o della tubazione immediatamente a monte dell'apparecchio ogniqualvolta questo non sia utilizzato.

ATTENZIONE ai componenti da utilizzare per l'allacciamento gas:

Il tubo in gomma deve avere una lunghezza massima di 1,5 metri e deve essere conforme alle norme UNI CIG 7140. - Le fascette stringitubo per il tubo in gomma devono essere conformi alle norme UNI CIG 7141. I tubi metallici devono avere una lunghezza massima di 2 metri e devono essere conformi alle norme UNI CIG 9891. Le guarnizioni per l'allacciamento con tubi metallici devono essere conformi alle norme UNI CIG 9264.

Cat: II 2H3+

BRUCIATORE	PORTATA NOMINALE [kW]	PORTATA RIDOTTA [kW]	GPL G30 28-30 mbar G31 37 mbar	Metano G20 20 mbar
			Ø inietlore [1/100 mm]	Ø inietlore [1/100 mm]
Ausiliario (A)	1,00	0,30	50	72 (X)
Semirapido (SR)	1,75	0,45	65	97 (Z)
Tripla corona (TC)	3,50	1,50	95	135 (T)

APPORTO D'ARIA NECCESSARIA PER LA COMBUSTIONE GAS = (2 m3/h x kW)
BRUCIATORE	Apporto d'aria necessaria [m3/h]
Ausiliario (A)	2,00
Semirapido (SR)	3,50
Tripla corona (TC)	7,00

LUBRIFICAZIONE DEI RUBINETTI GAS

Se un rubinetto si bloccasse, non forzare e chiedere l'intervento dell'Assistenza Tecnica.

IMPORTANTE

Per tutte le operazioni di installazione, manutenzione e trasformazione per passare correttamente da un gas ad un altro usare esclusivamente i pezzi di ricambio originali del costruttore.

La mancata osservanza di questa norma provoca il decadere della garanzia.

SOSTITUZIONE DEGLI INIETTORI DEI BRUCIATORI DEL PIANO A GAS

Ogni cucina ha in dotazione una serie di iniettori per i vari tipi di gas.

Nel caso in cui non siano forniti a corredo sono reperibili presso i Centri Assistenza.

La scelta degli iniettori da sostituire dovrà essere fatta secondo la tabella iniettori.

Il diametro degli iniettori, espresso in centesimi di millimetro, è marchiato sul corpo di ciascuno di essi.

Per la sostituzione degli iniettori è necessario procedere nel modo seguente:

• Togliere griglie, coperchietti e spartifiamma dei bruciatori.
• Con una chiave fissa sostituire gli ugelli "J" (figg. 2.5 - 2.6) con quelli idonei per il gas da utilizzare.

I bruciatori sono concepiti in modo da non richiedere la regolazione dell'aria primaria.

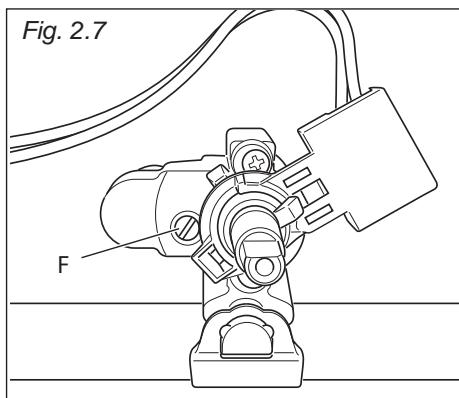

REGOLAZIONE DEL MINIMO DEI BRUCIATORI DEL PIANO A GAS

I rubinetti del piano di lavoro sono dotati di valvolatura di sicurezza; in questi rubinetti la vite di regolazione del minimo è situata all'esterno del rubinetto (fig. 2.7).

Nel passaggio da un tipo di gas ad un altro, anche la portata minima del rubinetto deve essere corretta, considerando che in questa posizione la fiamma deve avere una lunghezza di circa 4 mm e deve rimanere accesa anche con un brusco passaggio dalla posizione di massimo a quella di minimo.

La correzione si effettua, a bruciatore acceso, nella seguente maniera:

• Portare la manopola in posizione di minimo.
• Sfilare la manopola del rubinetto e con un cacciavite a taglio agire sulla vite "F" (fig. 2.7) sino ad ottenere la fiamma desiderata.

N.B. Per il gas G30/G31 (GPL) la vite deve essere di norma avvitata a fondo.

IMPORTANTE: L'apparecchio deve essere installato da un tecnico qualificato secondo le normative vigenti e secondo le istruzioni del costruttore. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

GENERALITÀ

Il collegamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti. L'apparecchio deve essere collegato alla rete elettrica verificando innanzitutto che la tensione corrisponda al valore indicato nella targhetta caratteristiche e che la sezione dei cavi dell'impianto elettrico possa sopportare il carico indicato anch'esso nella targhetta. - La cucina viene fornita senza spina di alimentazione; pertanto, se non si effettua un collegamento diretto alla rete, si dovrà montare una spina normalizzata idonea al carico. La spina deve essere allacciata ad una presa collegata all'impianto di terra in conformità alle norme di sicurezza. - È possibile effettuare il collegamento diretto alla rete interponendo tra l'apparecchio e la rete elettrica un interruttore onnipolare con apertura minima fra i contatti di 3 mm. Il cavo di alimentazione non deve toccare parti calde e deve essere posizionato in modo da non superare in nessun punto la temperatura di 50°C

• Ad apparecchio installato, l'interruttore o la presa devono essere sempre accessibili.

N.B. Per il collegamento alla rete non usare adattatori, riduzioni o derivatori in quanto possono provocare surriscaldamenti o bruciature.

Nel caso che l'installazione dovesse richiedere delle modifiche all'impianto elettrico domestico o in caso di incompatibilità tra la presa e la spina dell'apparecchio, far intervenire per la sostituzione personale professionalmente qualificato.

Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.

Prima di effettuare un qualsiasi intervento sulla parte elettrica dell'apparecchio, si deve assolutamente scollegare il collegamento alla rete.

È obbligatorio il collegamento dell'apparecchio all'impianto di terra. La casa costruttrice declina ogni responsabilità per qualsiasi inconveniente derivante dalla mancata osservanza di questa norma.

ALLACCIAMENTO DI UN NUOVO CAVO DI ALIMENTAZIONE

ATTENZIONE: Se il cavo di alimentazione è danneggiato deve essere sostituito dal Servizio Assistenza per evitare pericoli.

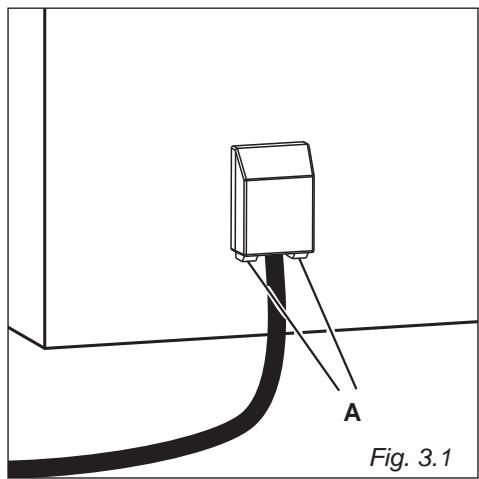

• Sganciare il coperchio della morsettiera inserendo un cacciavite nei due agganci "A" (fig. 3.1).

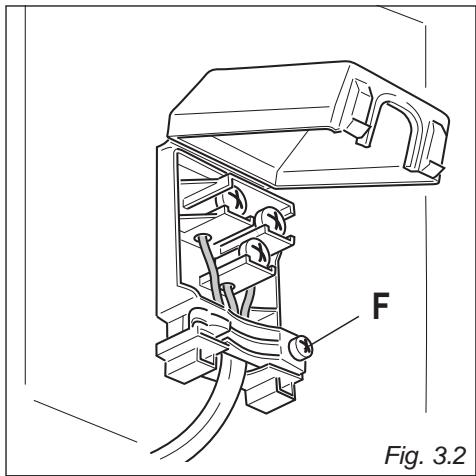

• Aprire il fissacavo svitando la vite "F" (fig. 3.2), svitare le viti dei morsetti e togliere il cavo.
• Infilare nel fissacavo il cavo di alimentazione di sezione adeguata come descritto nel prossimo capitolo.
• Fissare i cavi di fase, neutro ed il cavo di terra ai morsetti della morsettiera secondo lo schema elettrico di figura 3.3. Tendere il cavo di alimentazione e bloccarlo con il fissacavo.
• Chiudere il coperchio della morsettiera (verificare che i due agganci "A" siano correttamente agganciati).

Nota: Il conduttore di terra deve essere lasciato circa 3 cm più lungo degli altri.

IMPORTANTE: Per allacciare il cavo di alimentazione NON svitare le viti che fissano

la piastra della morsettiera.

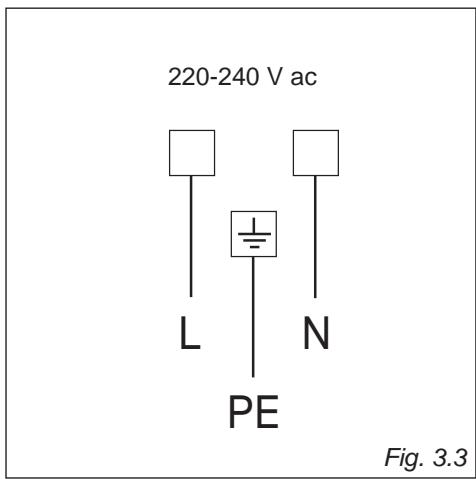

SEZIONE DEL CAVO DI ALIMENTAZIONE TIPO "H05RR-F" oppure "H05V2V2-F"

(resistente alla temperatura di 90°C )

220-240 V ac

3 x 1,5 mm² (*)

(*) Allacciamento con spina oppure diretto alla rete.

Fig. 3.1

CONSIGLI

PER

L'UTILIZZATORE

Fig. 1.1

DESCRIZIONE FUOCHI

1. Bruciatore ausiliario (A) 1,00 kW
2. Bruciatore semirapido (SR) 1,75 kW
3. Bruciatore tripla corona (TC) 3,50 kW

Note:

L'accensione elettrica è incorporata nelle manopole. - La cucina è dotata di valvola di sicurezza, su ogni bruciatore, che chiude l'erogazione del gas se la fiamma dovesse spegnersi accidentalmente.

IMPORTANTE:

L'utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Assicurare una buona aerazione del locale mantenendo aperti gli orifici di ventilazione naturale o installando una cappa di aspirazione con condotto di scarico.

IMPORTANTE:

Un utilizzo intensivo e prolungato dell'apparecchio può richiedere un'aerazione supplementare, per esempio l'apertura di una finestra o un'aerazione più efficace aumentando la potenza di aspirazione meccanica se questa esiste.

Fig. 2.1

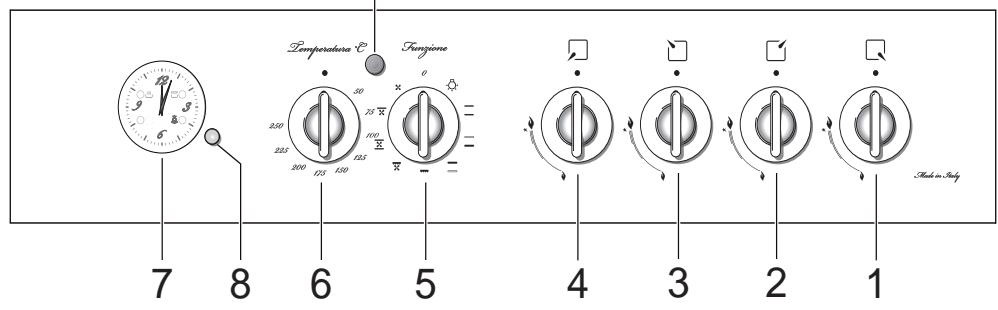

DESCRIZIONE COMANDI

1. Manopola del bruciatore anteriore destro
2. Manopola del bruciatore posteriore destro
3. Manopola del bruciatore posteriore sinistro
4. Manopola del bruciatore anteriore sinistro
5. Manopola del selettore funzioni forno
6. Manopola del termostato forno
7. Orologio elettrico/programmatore
8. Manopola di regolazione orologio elettrico/programmatore

Luci spia

1. Spia temperatura forno

NOTA:

I disegni delle manopole riportati in questo capitolo sono solo indicativi.

Le manopole ed i simboli possono variare.

Nota: L'apparecchio è dotato di una ventola di raffreddamento per garantire che le temperature superficiali del forno siano mantenute basse.

Quando il forno è in funzione la ventola di raffreddamento può accendersi e spegnersi a seconda della temperatura.

A seconda dei tempi di cottura e delle temperature, la ventola di raffreddamento può funzionare anche dopo che l'apparecchio è stato spento. La durata di questo tempo dipende dalla temperatura di cottura e dalla sua durata.

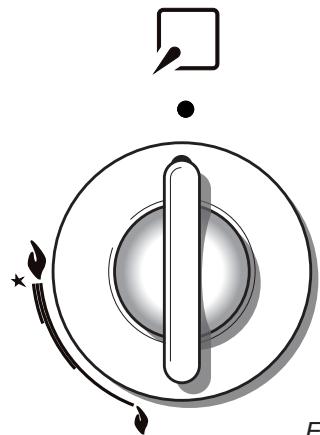

BRUCIATORI A GAS

L'afflusso del gas ai bruciatori è regolato da un rubinetto valvolato comandato dalla manopola di fig. 3.1.

Facendo coincidere l'indice della manopola con i simboli stampati sul cruscotto si ottiene:

• disco piano

rubinetto chiuso

-simbolo

apertura max o portata max

• simbolo

√ L'accensione elettrica è incorporata nelle manopole dei bruciatori e si identifica per il simbolo vicino al simbolo (fig. 3.1). √ La portata massima serve per portare rapidamente all'ebollizione i liquidi, mentre quella ridotta consente il riscaldamento delle vivande in maniera lenta o il mantenimento dell'ebollizione. √ Tutte le posizioni di funzionamento devono essere scelte tra quella di massimo e quella di minimo e mai tra quella di massimo ed il punto di chiusura.

NOTA:

I disegni delle manopole riportati in questo capitolo sono solo indicativi. Le manopole ed i simboli possono variare.

Attenzione:

Non rivestire il piano cottura con fogli di alluminio.

N.B. Quando la cucina non è in funzione ruotare le manopole dei rubinetti in posizione di chiuso e chiudere anche il rubinetto della condotta di alimentazione del gas.

Attenzione:

Durante il funzionamento il piano lavoro diventa molto caldo sulle zone di cottura.

Tenere a distanza i bambini.

Per accendere uno dei bruciatori:

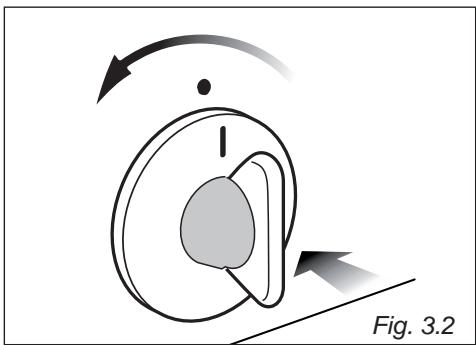

1. Ruotare la manopola del rubinetto gas in senso antiorario (fig. 3.2), sino alla portata massima, premerla e mantenere la pressione, si otterrà l'attivazione dell'accensione. In caso di mancanza di corrente elettrica avvicinare una fiamma al bruciatore.
2. Attendere una decina di secondi dopo l'accensione del bruciatore prima di rilasciare la manopola (tempo di innesco della valvola).
3. Regolare il rubinetto gas nella posizione desiderata.

Se la fiamma del bruciatore dovesse spegnersi per qualsiasi motivo, la valvola di sicurezza interromperà automaticamente l'erogazione del gas.

Per ripristinare il funzionamento, riportare la manopola in posizione , attendere almeno 1 minuto e ripetere le operazioni di accensione.

Qualora particolari condizioni del gas erogato localmente rendano difficoltosa l'accensione del bruciatore con la manopola in posizione di portata massima, si consiglia di ripetere l'operazione con la manopola in posizione di portata minima.

SCELTA DEL BRUCIATORE

La simbologia nel cruscotto indica la corrispondenza fra manopola e bruciatore. A seconda del diametro e della capacità impiegate, deve essere scelto anche il bruciatore adatto.

I bruciatori e le pentole devono essere utilizzati rispetto alle seguenti indicazioni:

BRUCIATORI	MINIMO		MASSIMO
Ausiliario	12	-	14 cm
Semirapido	16	-	24 cm
Tripla-corona	26	-	28 cm

Non utilizzare pentole concave o con sesse.

È importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore per non compromettere l'alto rendimento dei bruciatori e di conseguenza avere uno spreco di combustibile.

Una pentola piccola su un grande bruciatore non consente di ottenere l'ebollizione in un tempo più breve, in quanto la capacità di assorbimento di calore della massa liquida dipende dal fondo e dalla superficie della pentola.

ATTENZIONE: Assicurarsi che le pentole siano ben centrate sul bruciatore per ottenere la massima stabilità ed una maggiore efficienza.

Assicurarsi che le pentole non siano a contatto con le manopole di regolazione, altrimenti la fiamma potrebbe surriscaldarle e danneggiarle irreversibilmente.

MOLTO IMPORTANTE: quando si utilizza il forno è indispensabile tenere aperto il coperchio della cucina.

ATTENZIONE: La porta del forno diventa molto calda durante il funzionamento. Tenere lontano i bambini.

ATTENZIONE: La porta del forno diventa molto calda, aprirla utilizzando la maniglia.

ATTENZIONE: Durante l'uso l'apparecchio diventa molto caldo. Fare attenzione a non toccare gli elementi riscaldanti all'interno del forno.

Non rivestire in nessun caso le pareti del forno con fogli di alluminio. Non posizionare teglie o la leccarda sul fondo del forno.

CARATTERISTICHE GENERALI

Si tratta di un forno che presenta delle particolari caratteristiche dal punto di vista funzionale.

È possibile scegliere tra 4 diversi tipi di riscaldamento che permettono di soddisfare le esigenze di cottura.

Il forno è provvisto di 3 resistenze elettriche:

2 resistenze (superiore ed inferiore) per le normali cotture al forno; 1 resistenza grill, posta al centro del cielo del forno, per le cotture al grill da effettuare a porta chiusa.

La potenza delle resistenze elettriche è:

• Resistenza inferiore
• Resistenza superiore
• Resistenza grill

NOTA: Al primo utilizzo del forno, al fine di eliminare eventuali tracce di grasso dalle resistenze elettriche, si consiglia di farlo funzionare per circa un'ora nella funzione

(con la manopola del termostato in posizione 250°C ) e per altri 15 minuti nella funzione x (con la manopola del termostato in posizione 175°C ).

Il riscaldamento e la cottura nel forno statico ventilato sono ottenuti nei seguenti modi:

a. Per convezione naturale

Il calore è prodotto dagli elementi riscaldanti superiore ed inferiore.

b. Per convezione forzata

Il calore prodotto dagli elementi riscaldanti inferiore e superiore viene distribuito nel forno dal ventilatore. È possibile cuocere diversi piatti contemporaneamente.

c. Per irraggiamento e ventilazione

Il calore irraggiato dalla resistenza grill a raggi infrarossi viene distribuito nel forno dal ventilatore.

d. Per irraggiamento

Il calore viene irraggiato dalla resistenza grill a raggi infrarossi.

e. Per ventilazione

Il cibo viene scongelato utilizzando il ventilatore senza riscaldamento.

NOTA: I disegni delle manopole riportati in questo capitolo sono solo indicativi. Le manopole ed i simboli possono variare.

MANOPOLA DEL TERMOSTATO (fig. 4.1)

Per attivare le resistenze del forno, impostare la manopola del selettore funzioni sulla posizione desiderata e la manopola del termostato sulla temperatura desiderata.

Per selezionare la temperatura è necessario fare corrispondere l'indice della manopola con il numero scelto.

Le resistenze si accenderanno o si spegneranno automaticamente secondo il bisogno di energia determinato dal termostato.

Il funzionamento degli elementi riscaldanti viene segnalato da una luce posta sopra la manopola.

MANOPOLA DEL SELETTORE FUNZIONI (fig. 4.2)

Ruotare la manopola in senso orario per impostare il forno per una delle seguenti funzioni:

ILLUMINAZIONE DEL FORNO

Ruotando la manopola su questa posizione si accende soltanto la lampada del forno. In tutte le funzioni di cottura la lampada rimane sempre accesa.

COTTURA TRADIZIONALE A CONVEZIONE

Si accendono gli elementi riscaldanti inferiore e superiore. Il calore si diffonde per convezione naturale e la temperatura deve essere regolata tra 50°C e 250°C con la manopola del termostato. È necessario preriscaldare il forno prima di inserire il cibo da cuocere.

Consigliata per:

Cibi che richiedono lo stesso grado di cottura interno ed esterno; per esempio: arrosti, costine di maiale, meringhe, ecc.

CALORE DAL BASSO

Si accende soltanto l'elemento riscaldante inferiore.

Il calore si diffonde per convezione naturale e la temperatura può essere regolata con la manopola del termostato tra 50°C e 250°C.

Consigliata per:

Completare cotture che necessitano di maggiore calore nella parte inferiore.

CALORE DALL'ALTO

Si accende soltanto l'elemento riscaldante superiore.

Il calore si diffonde per convezione naturale e la temperatura può essere regolata con la manopola del termostato tra 50°C e 250°C.

Consigliata per:

Far lievitare velocemente e in modo omogeneo tutti i tipi di impasti farinacei e pasta fresca fatta in casa o per completare cotture che necessitano di maggiore calore nella parte superiore.

COTTURA AL GRILL

Entra in funzione la resistenza elettrica a raggi infrarossi.

Il calore si diffonde per irraggiamento. Da usare con porta del forno chiusa e la manopola termostato in posizione 225°C per 15 minuti, poi nella posizione 175°C.

Per consiglio d'uso vedere il capitolo "COTTURA AL GRILL TRADIZIONALE".

Utilizzare il grill per massimo 30 minuti.

Attenzione: Quando il grill è in funzione le parti accessibili possono diventare calde. Tenere i bambini a distanza.

Consigliata per:

Azione grigliante intensa per cottura al grill; rosolatura, doratura, gratinatura, tostatura, ecc.

COTTURA AL GRILL VENTILATO

Si accendono il grill a raggi infrarossi ed il ventilatore. Il calore si diffonde principalmente per irraggiamento ed il ventilatore lo distribuisce poi su tutto il forno.

Il forno va utilizzato con la porta chiusa e la temperatura può essere regolata con la manopola del termostato tra 50°C e 225°C.

Per consiglio d'uso vedere il capitolo "COTTURA ALLA GRIGLIA E GRATINATURA".

Utilizzare il grill ventilato per massimo 30 minuti.

Attenzione: Quando il grill ventilato è in funzione le parti accessibili possono diventare calde. Tenere i bambini a distanza.

Consigliata per:

Cotture alla griglia dove è necessaria una rapida rosolatura esterna per bloccare i sughi all'interno. Per esempio: bistecche di vitello, braciole, hamburger, ecc.

COTTURA A CONVEZIONE CON VENTILAZIONE

Si accendono gli elementi riscaldanti superiore, inferiore ed il ventilatore.

Il calore proveniente dall'alto e dal basso viene diffuso per convezione forzata. La temperatura deve essere regolata tra 50°C e 250°C con la manopola del termostato.

Consigliata per:

Cibi di notevole volume e quantità che richiedono lo stesso grado di cottura interno ed esterno; per esempio: arrosti arrotolati, tacchino, cosciotti, ecc.

MANTENIMENTO IN TEMPERATURA DOPO COTTURA O RISCALDAMENTO LENTO DI CIBI

Si accendono la resistenza superiore ed il ventilatore.

Il calore si diffonde per convezione forzata con maggiore apporto nella parte superiore.

La temperatura può essere regolata con la manopola del termostato tra 50°C e 250°C.

Consigliata per:

Mantenere caldi i cibi dopo qualsiasi cottura.

Riscaldamento lento di cibi già cotti.

SCONGELAMENTO DI CIBI SURGELATI E FUNZIONE ECO

SCONGELAMENTO DI CIBI SURGELATI:

Da usare con la manopola del termostato in posizione "●" si accende soltanto il ventilatore del forno.

Lo scongelamento avviene per semplice ventilazione senza riscaldamento.

FUNZIONE ECO (RISPARMIO ENERGETICO):

Si accendono: gli elementi riscaldanti superiore, inferiore ed il ventilatore. Il calore proveniente dall'alto e dal basso viene diffuso per convenzione con ventilazione.

Con questa funzione si riducono i consumi elettrici dell'apparecchio, ed è particolarmente indicata per la cottura delicata di modeste quantità di cibo su singolo ripiano.

Non preriscaldare il forno ed evitare l'apertura della porta durante la cottura.

I tempi di cottura potrebbero essere più lunghi rispetto alle funzioni standard.

Non usare questa funzione per preriscaldare il forno.

Consigliata per:

cibi che devono essere cotti delicatamente. Per mantenere caldi i cibi dopo qualsiasi cottura. Per il riscaldamento lento di cibi più cotti.

CONSIGLI DI COTTURA

STERILIZZAZIONE

La sterilizzazione dei cibi da conservare in vasi si effettua, a recipienti pieni e chiusi ermeticamente, nel seguente modo:

a. Portare il commutatore nella posizione b. Portare la manopola del termostato nella posizione 175°C e preriscaldare il forno. c. Riempire la leccarda di acqua calda. d. Disporre i vasi nella leccarda facendo attenzione che non entrino in contatto tra loro, e dopo aver bagnato con acqua i coperchi, chiudere il forno e portare la manopola del termostato nella posizione 130°C.

A sterilizzazione iniziata, si riconosce quando si incominciano ad intravvedere delle bollicine nei vasi, spegnere il forno e lasciare raffreddare.

COTTURA CONTEMPORANEA DI CIBI DIVERSI

Il forno statico ventilato alla posizione del selettore funzioni permette di cuocere contemporaneamente diversi cibi eterogenei. Si possono cuocere contemporaneamente cibi come pesce, una torta e carne senza che gli aromi e i sapori si mescolino.

Le uniche precauzioni da prendere sono le seguenti:

Le temperature di cottura devono essere le più vicine possibile, con una differenza massima di 20°C - 25°C tra i diversi cibi. L'introduzione dei diversi piatti nel forno dovrà essere fatta in momenti diversi in funzione del tempo di cottura di ciascuno. Risulta evidente, con questo tipo di cottura, il risparmio di tempo e di energia che si ottiene.

RIGENERAZIONE

Portare il commutatore nella posizione e il termostato nella posizione 150°C. Il pane ritornerà fragrante se inumidito con qualche goccia d'acqua e messo nel forno per circa 10 minuti alla massima temperatura.

ARROSTO

Per ottenere un arrosto classico cotto a puntino in tutte le sue parti, è necessario ricordare:

• che è consigliabile mantenere una temperatura tra 180° e 200°C
• che il tempo di cottura dipende dalla quantità e dalla qualità dei cibi.

COTTURA AL GRILL TRADIZIONALE

Accendere il grill, come spiegato nei paragrafi precedenti, e lasciare preriscaldare per circa 5 minuti con la porta chiusa.

Introdurre i cibi da cuocere posizionando la griglia il più vicino possibile al grill.

Per la raccolta dei sughi di cottura inserire la leccarda sotto la griglia.

Grigliare con la porta del forno chiusa

Utilizzare il grill per massimo 30 minuti.

Attenzione: Quando il grill è in funzione le parti accessibili possono diventare calde. Tenere i bambini a distanza.

COTTURA ALLA GRIGLIA E GRATINATURA

Alla posizione del selettore funzioni, la grigliatura viene effettuata con il girarrosto perché l'aria calda avvolge completamente il cibo da cuocere.

Portare il termostato nella posizione 175°C e dopo aver preriscaldato il forno, appoggiare semplicemente il cibo sulla griglia. Chiudere la porta e lasciare funzionare il forno con il termostato nella posizione prescelta tra 100°C e 175°C sino a grigliatura avvenuta.

Aggiungendo qualche ricciolo di burro prima della fine della cottura si ottiene l'effetto dorato della gratinatura.

Utilizzare il grill ventilato per massimo 30 minuti.

Attenzione: Quando il grill è in funzione le parti accessibili possono diventare calde. Tenere i bambini a distanza.

COTTURA AL FORNO

Per la cottura, prima di inserire i cibi, preriscaldare il forno alla temperatura desiderata.

Quando il forno ha raggiunto la temperatura, introdurre i cibi, poi controllare il tempo di cottura, e spegnere il forno 5 minuti prima del tempo teorico per recuperare il calore immagazzinato.

Per un corretto preriscaldamento si consiglia di togliere griglia e leccarda dall'interno del forno per inserirli dopo alcuni minuti.

Gli accessori del forno possono sopportare carichi fino a 6 kg. Si raccomanda di distribuire i carichi in modo uniforme.

ESEMPI DI COTTURA

Le temperature sono solo indicative, perché variano in funzione della quantità e del volume dei cibi.

Si raccomanda di utilizzare tegami idonei per cotture al forno e di modificare all'occorrenza la temperatura del forno durante la cottura.

PIETANZE	TEMPERATURA
Lasagne al forno	220°C
Pasta al forno	220°C
Pizza con acciuğhe	225°C
Riso alla creola	225°C
Patate al latte	200°C
Pomodori farciti	225°C
Soufflé di formaggio	200°C
Soufflé di patate	200°C
Arrostò di vitello	200°C
Nodini di vitello alla griglia	225°C
Petti di pollo al pomodoro	200°C
Pollo alla griglia - pollo arrosto	220°C
Polpettine di manzo	200°C
Polpettone di vitello	200°C
Spiedini alla turca	225°C
Roast-beef	220°C
Filetti di sogliola	200°C
Nasello aromatico	200°C
Ciambella	180°C
Crostata di prugne	200°C
Crosstatine alla confettura	225°C
Pan di spagna	225°C
Sfogliatine dolci	200°C
Torta margherita	220°C

Manopola di regolazione Fig. 5.1

L'orologio elettrico è un dispositivo che raggruppa le seguenti funzioni:

• orologio analogico 12 ore; contaminuti (max 3 ore);
• cottura automatica (* vedi nota sotto);
• segnale acustico (beep) che si attiva ad ogni pressione della manopola di regolazione oppure al termine della funzione contaminuti o cottura automatica.

(^*) Il tempo massimo programmabile (TMP) dipende dall'ora di inizio cottura impostata.

TMP = 15 ore - differenza di ore tra ora di inizio cottura impostata ed ora del giorno al momento della programmazione (es. ora del giorno = 08:00, ora impostata di inizio cottura = 11:00; TMP = 15 - 3 = 12 ore).

OROLOGIO

Al primo collegamento elettrico del forno o dopo una interruzione di corrente, la "spia orologio" lampeggia.

Questa spia segnala che è necessario verificare che l'ora sia corretta.

Se l'ora è corretta mantenere premuta la manopola di regolazione (si spegne la "spia orologio").

Per regolare l'ora è necessario premere brevemente la "manopola di regolazione" (più volte) fino a far lampeggiare la "spia orologio". Ruotare la manopola di regolazione (a destra o sinistra) per regolare l'ora.

Al termine della regolazione mantenere premuta la "manopola di regolazione" per confermare la regolazione (finché si spegne la "spia orologio").

CONTAMINUTI

La funzione contaminuti consiste unicamente di un avvisatore acustico che si attiva una volta trascorso il tempo impostato (max 3 ore).

Importante: non è possibile utilizzare la funzione contaminuti se è stata impostata una cottura automatica.

Per impostare il contaminuti premere brevemente la "manopolina di regolazione" (una o più volte) fino a far lampeggiare la "spia contaminuti".

Ruotare la "manopolina di regolazione" (a destra o a sinistra) per impostare il tempo.

Al termine della regolazione premere brevemente la "manopolina di regolazione" (entro 10 secondi) per confermare la regolazione (finché la "spia contaminuti" passa da lampeggiante a stabilmente accesa).

Il conteggio alla rovescia inizierà immediatamente.

Trascorso il tempo prestabilito la "spia contaminuti" inizia a lampeggiare e si attiva, per un minuto, un segnale acustico (beep). Premere brevemente la "manopolina di regolazione" per disattivare il segnale acustico e per spegnere la "spia contaminuti" lampeggiante.

Durante l'esecuzione del programma è possibile, in qualsiasi momento, visualizzare il tempo impostato premendo brevemente la "manopolina di regolazione" (una o più volte) fino a far lampeggiare la "spia contaminuti".

Per annullare il programma prima del termine, tenere premuta la "manopolina di

regolazione" per circa 3 secondi (finché la "spia contaminuti" si spegne); il contaminuti viene annullato.

ATTENZIONE - MOLTO IMPORTANTE: Il contaminuti è solo un avvisatore acustico che NON spegne il forno oppure il grill al termine del tempo impostato. RICORDARSI DI SPEGNERE IL FORNO O IL GRILL MANUALMENTE.

COTTURA AUTOMATICA

Utilizzare la cottura automatica per far accendere automaticamente il forno, cuocere e poi spegnere il forno.

1. Controllare che l'orologio indichi l'ora esatta.
2. Selezionare la funzione del forno e la temperatura (manopole del termostato e selettore funzioni). Il forno si accende.
3. Premere brevemente la "manopolina di regolazione" (una o più volte) sino a quando la "spia inizio cottura" lampeggia.

Poi girare la "manopolina di regolazione" (a destra o a sinistra) per impostare l'ora di inizio cottura (non meno di 2 minuti e massimo 12 ore dal momento di regolazione della cottura automatica).

Al termine della regolazione (entro 10 secondi), mantenere la "manopolina di regolazione" premuta per la conferma fino a quando la "spia inizio cottura" cambia da lampeggiante a stabilmente accesa.

1. Stabilire il tempo necessario per la cottura considerando, se necessario, anche il tempo di preriscaldamento.

Premere brevemente la "manopolina di regolazione" (una o più volte) fino a quando la "spia fine cottura" lampeggia.

Poi girare la "manopolina di regolazione" (a destra o a sinistra) per impostare l'ora di fine cottura (minimo due minuti dall'ora di inizio cottura).

Al termine della regolazione (entro 10 secondi), mantenere la "manopolina di

regolazione" premuta per la conferma fino a quando la "spia fine cottura" cambia da lampeggiante a stabilmente accesa.

Se vi è un tempo di attesa prima dell'inizio della cottura, il forno si spegne, ma la cottura automatica è ora impostata.

Se si desidera accendere il forno immediatamente e programmare solo l'ora di fine cottura, avviare il forno normalmente quindi seguire il punto 4 per impostare lo spegnimento automatico del forno.

Per vedere l'orario impostato di inizio cottura, premere brevemente il tasto "manopolina di regolazione" (una o più volte) fino a quando la "spia inizio cottura" lampeggia. Per vedere l'orario impostato di fine cottura, premere brevemente il tasto "manopolina di regolazione" (una o più volte) fino a quando la "spia fine cottura" lampeggia. Per annullare il programma prima del termine, mantenere la "manopolina di regolazione" premuta per circa 3 secondi fino a quando la "spia inizio cottura e/o spia fine cottura" si spegne/spengono. RICORDARSI DI SPEGNERE IL FORNO O GRILL MANUALMENTE.

Trascorso il tempo di cottura programmato, il forno si spegne automaticamente, la "spia fine cottura" passa da stabilmente accesa a lampeggiante ed un segnale acustico (beep) si attiva per un minuto.

• Premere brevemente la "manopolina di regolazione" per disattivare il segnale acustico e per spegnere la "spia fine cottura" lampeggiante.
• Ruotare la manopola del termostato e del selettore funzioni in posizione di spento.

Attenzione: Dopo un'interruzione di corrente qualsiasi programma automatico NON viene cancellato e la "spia orologio" lampeggia (per indicare di verificare che l'ora sia corretta).

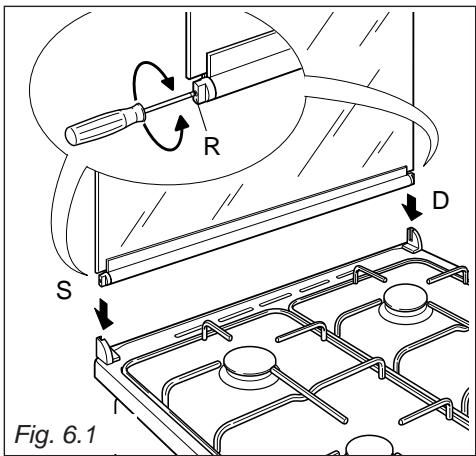

COPERCHIO IN VETRO (SOLO PER I MODELLI CON COPERCHIO IN VETRO)

PULIZIA DEL COPERCHIO IN VETRO

Per le operazioni di pulizia è facilmente smontabile il coperchio sfilandolo verso l'alto dopo averlo aperto completamente.

Se le cerniere si dovessero sfilare, rimetterle nella loro sede facendo attenzione che:

• nella sede destra deve essere montata la cerniera con la stampigliatura "D" e nella sede sinistra la cerniera con la stampigliatura "S" (fig. 6.1)

Regolazione della bilanciatura (solo per coperchi forniti di cerniera con vite "R" di regolazione)

Chiudere il coperchio e controllare la corretta bilanciatura; il coperchio a 45° dovrebbe rimanere sospeso.

Eventualmente registrare la taratura delle molle delle cerniere ruotando le viti "R" in senso orario (fig. 6.1).

Modelli con coperchio in vetro

Non chiudere il coperchio con il fornello acceso.

ATTENZIONE

√ Non chiudere il coperchio in vetro quando i bruciatori sono ancora caldi o quando il forno è in funzione o ancora caldo. ✓ Non appoggiare sul coperchio in vetro pentole calde ed oggetti pesanti. ✓ Asciugare qualsiasi liquido rovesciato sul coperchio prima di aprirlo.

CONSIGLI PER L'UTILIZZATORE

• Prima di procedere alla pulizia disinserire la cucina dalla rete elettrica ed attendere che si sia raffreddata.
• Quando non si usa la cucina è prudente chiudere il rubinetto erogatore della linea del gas o quello della bombola. Controllare di tanto in tanto che il tubo flessibile che collega la bombola o la linea del gas con la cucina sia in perfette condizioni ed eventualmente sostituirlo quando presenti qualche anomalia.
• Se un rubinetto si bloccasse, non forzare e chiedere l'intervento dell'Assistenza Tecnica.
• È consigliabile effettuare le operazioni di pulizia quando l'apparecchiatura è raffreddata, specialmente per le parti smaltate.
• Evitare di lasciare sulle superfici sostanze acide o alcaline (aceto, sale, succo di limone ecc.).
• Evitare l'uso di prodotti per la pulizia a base di cloro o acidi.
• Importante: Si consiglia l'utilizzo di guanti protettivi ed abbigliamento idoneo quando si pulisce e si maneggiano le parti dell'apparecchio.
• Pulire le superfici con un panno umido e utilizzare detergenti neutri non aggressivi. Terminare la pulizia passando un panno asciutto e pulito.

IMPORTANTE: evitare assolutamente l'uso di prodotti abrasivi (es. certi tipi di spugne) e/o aggressivi (es. soda caustica, detersivi contenenti sostanze corrosive) che potrebbero danneggiare in modo irreversibile le superfici.

ATTENZIONE. Una volta installato correttamente, il vostro prodotto soddisfa tutti gli standard di sicurezza previsti per questa categoria di prodotto. Tuttavia fare attenzione ad alcune parti dell'apparecchio (dietro e sotto), perché queste parti, non essendo progettate per essere toccate, potrebbero presentare dei bordi o delle superfici potenzialmente pericolosi che potrebbero causare delle ferite.

PARTI SMALTATE

Tutte le parti smaltate, comprese le griglie del piano, devono essere lavate con acqua saponata o altri prodotti che non siano abrasivi.

Asciugare preferibilmente con un panno morbido ed asciutto.

Sostanze acide quali succo di limone, conserva di pomodoro, aceto e simili, se lasciati a lungo intaccano lo smalto rendendolo opaco.

SUPERFICI IN ACCIAIO INOX, PARTI IN ALLUMINIO, VERNICIATE O SUPERFICI SERIGRAFATE

Pulire con prodotto idoneo. Asciugare sempre accuratamente.

IMPORTANTE: La pulizia di queste parti deve essere eseguita con molta cura per evitare graffi ed abrasioni. Si consiglia di utilizzare un panno morbido e sapone neutro, mai prodotti contenenti sostanze abrasive.

Nota: L'uso continuo potrebbe causare, in corrispondenza dei bruciatori, una colorazione diversa dall'originale dovuta all'alta temperatura.

Importante: La ditta costruttrice declina ogni responsabilità per eventuali danni causati da prodotti non idonei utilizzati per la pulizia dell'apparecchio.

Attenzione: Durante il funzionamento l'apparecchio diventa molto caldo sulle zone di cottura. Tenere a distanza i bambini.

Non utilizzare pulitrici a vapore perché dell'umidità potrebbe infiltrarsi nell'apparecchio rendendolo insicuro.

Non utilizzare detersivi molto abrasivi o raschietti taglienti in metallo per pulire il vetro della porta del forno oppure il coperchio in vetro (modelli con coperchio in vetro) perché potrebbero graffiarne la superficie e quello potrebbe provocare la frantumazione del vetro.

RUBINETTI GAS

Evitare che i prodotti di pulizia vadano a contatto con i rubinetti.

La lubrificazione periodica dei rubinetti gas deve essere eseguita esclusivamente da personale specializzato.

In caso di anomalie di funzionamento dei rubinetti gas chiamare il Servizio Assistenza.

INTERNO FORNO

Il forno va sempre pulito dopo l'utilizzo, quando si è raffreddato.

La cavità deve essere pulita usando un detergente delicato e acqua calda.

Prodotti chimici specifici per la pulizia dell'interno del forno possono essere usati soltanto dopo aver letto attentamente le avvertenze e le raccomandazioni del produttore e dopo aver effettuato una prova su una piccola superficie della cavità del forno.

Non utilizzare detersivi abrasivi, pagliette o spugne abrasive.

NOTA: La ditta costruttrice declina ogni responsabilità per eventuali danni causati da prodotti chimici o abrasivi utilizzati per la pulizia.

Attendere il raffreddamento del forno e prestare particolare attenzione a non toccare gli elementi riscaldanti all'interno del forno.

Pericolo d'incendio! Non depositare oggetti infiammabili nel forno.

BRUCIATORI E GRIGLIE

Queste parti devono essere pulite per mezzo di una spugna, con acqua saponata o altri prodotti idonei che non siano abrasivi. Asciugare con un panno morbido.

Attenzione!: Non lavare in lavastoviglie.

Dopo la pulitura o lavaggio, verificare che gli spartifiamma dei bruciatori siano stati asciugati unitamente ai bruciatori e riposti perfettamente nella loro sede.

È assolutamente indispensabile il controllo della perfetta posizione dello spartifiamma in quanto il suo spostamento dalla sede può causare dei gravi inconvenienti.

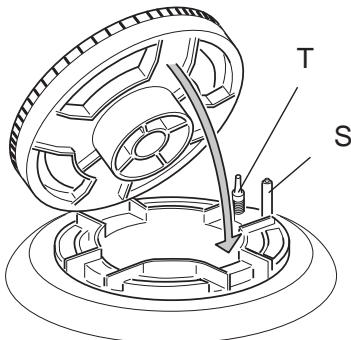

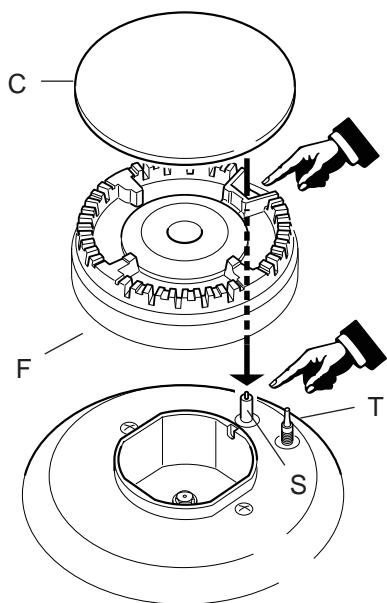

Verificare che l'elettrodo "S" vicino a ogni bruciatore (fig. 6.2 - 6.4) sia sempre ben pulito in modo da permettere lo scoccare regolare delle scintille.

Verificare che la sonda "T" vicino a ogni bruciatore (fig. 6.2 - 6.4) sia sempre ben pulita in modo da permettere il regolare funzionamento della valvolatura di sicurezza.

Sia l'elettrodo che la sonda devono essere sempre puliti con molta cautela.

Nota: Per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

Nota: L'uso continuato potrebbe causare, in corrispondenza dei bruciatori e delle griglie, una alterazione dello smalto in corrispondenza delle aree esposte alle fiamme. Questo fenomeno è naturale e non pregiudica affatto la funzionalità delle parti.

CORRETTO POSIZIONAMENTO DEI BRUCIATORI AUSILIARIO, SEMIRAPIDO E RAPIDO

È molto importante verificare il perfetto posizionamento dello spartifiamma “F” e del cappello “C” del bruciatore (vedere figure 6.2 - 6.3) perché un loro spostamento dalla sede può essere causa di gravi anomalie.

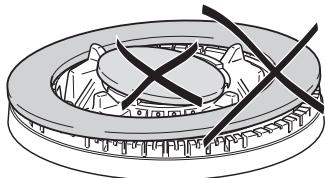

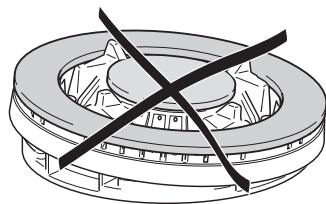

BRUCIATORE A TRIPLA CORONA

Questo bruciatore deve essere correttamente posizionato come indicato in fig. 6.6, facendo attenzione che le nervature entrino nel loro alloggiamento come indicato dalle frecce (fig. 6.4).

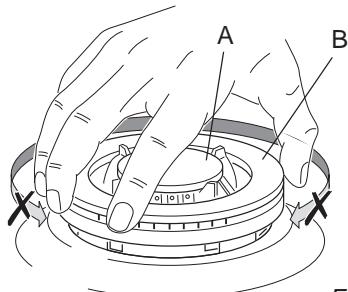

Posizionare correttamente nel loro alloggiamento il cappello "A" e l'anello "B" (fig. 6.5, 6.6).

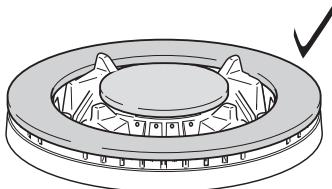

Il bruciatore correttamente posizionato non deve ruotare (fig. 6.5).

Fig. 6.2

Fig. 6.3

Fig. 6.4

Fig. 6.5

Fig. 6.6

MONTAGGIO E SMONTAGGIO DEI TELAI LATERALI

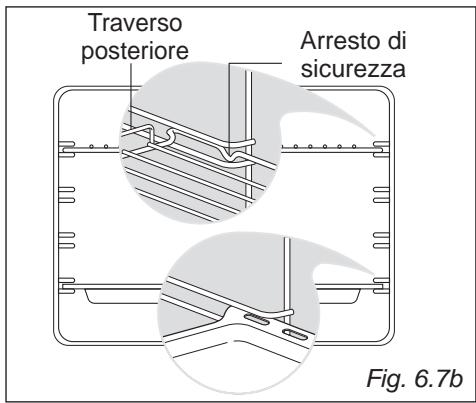

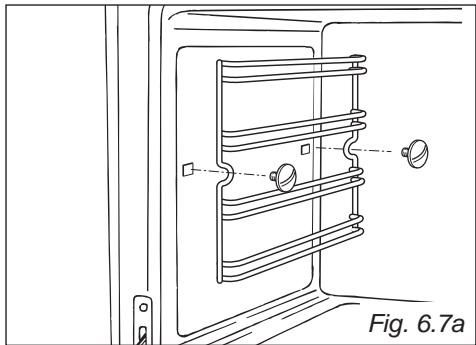

Montare i telai laterali fissandoli alle pareti del forno con le 2 viti (fig. 6.7a). - Infilare in mezzo alle guide dei telai laterali la leccarda e la griglia come in (fig. 6.7b). - La griglia va montata in modo che l'arresto di sicurezza, che ne evita l'estrazione accidentale, sia rivolto verso l'interno del forno; il traverso posteriore deve essere rivolto verso l'interno della cavità. - Lo smontaggio si effettua operando all'inverso.

CASSETTO

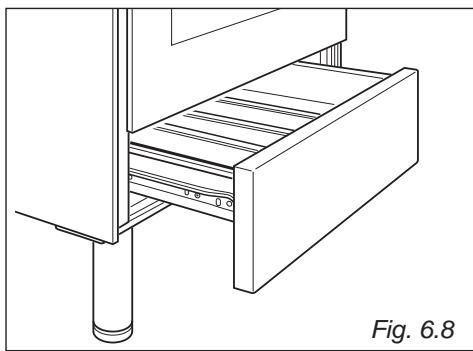

Il cassetto si può togliere come un normale cassetto (fig. 6.8).

Non depositare oggetti facilmente infiammabili nel forno o nel cassetto (carta sottile, cotone, seta, nylon e materiali similari).

SOSTITUZIONE DELLA LAMPADA DEL FORNO

ATTENZIONE: Prima di effettuare un qualsiasi intervento sulla parte elettrica dell'apparecchio, si deve assolutamente scollegare l'alimentazione di rete.

• Lasciare raffreddare la cavità del forno e gli elementi riscaldanti.
• Togliere l'alimentazione elettrica.
• Svitare la calotta protettiva "A" (fig. 6.9).
• Sostituire la lampada alogena "C" con un'altra di tipo resistente alle alte temperature (300°C) e con le seguenti caratteristiche: 220-240 V, 50-60 Hz e con la stessa potenza della lampada da sostituire (leggere la potenza in watt stampigliata sulla stessa).

NOTA IMPORTANTE: non sostituire la lampadina a mani nude; una contaminazione potrebbe ridurne la durata. Usare sempre un panno pulito o indossare guanti.

Rimontare la calotta di protezione "A".

NOTA: La sostituzione della lampada non è coperta dalla garanzia.

Lo scopo previsto per la lampadina, montata su questo apparecchio, è di illuminare la cavità del forno e di aiutare l'utente a meglio monitorare il cibo durante la cottura. Questa lampadina non è idonea ad altri impieghi (es. illuminazione ambienti).

Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica G.

SMONTAGGIO DELLA PORTA

La porta del forno può essere facilmente smontata operando come segue:

• Aprire completamente la porta del forno (fig. 6.10a).
• Aprire completamente la leva "A" delle cerniere destra e sinistra (fig. 6.10b).
• Impugnare la porta come illustrato in fig. 6.10.
• Socchiudere dolcemente la porta (fig. 6.10c) sino a quando le leve "A" delle cerniere destra e sinistra si agganciano alla parte "B" della porta (fig. 6.10b).

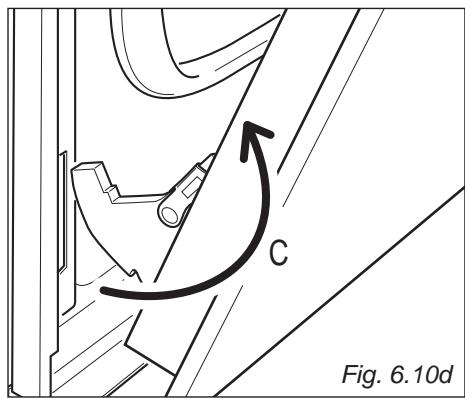

• Estrarre i ganci delle cerniere alla loro posizione seguendo la freccia "C" (fig. 6.10d). Appoggiare la porta su una superficie morbida. Per rimontare la porta operare a ritroso.

Importante!

Mantenere sempre sicurezza dalle leve, particolare attenzione alle mani. Se le leve non sono correttamente agganciate, queste potrebbero sganciarsi e chiudersi inaspettatamente con il rischio di lesioni.

SMONTAGGIO E PULIZIA DEL VETRO INTERNO

Per poter pulire il vetro da ambo i lati è necessario toglierlo operando come segue:

• Aprire completamente la porta del forno (fig. 6.11a).
• Aprire completamente la leva "A" delle cerniere destra e sinistra (fig. 6.11b).
• Socchiudere dolcemente la porta (fig. 6.11c) sino a quando le leve "A" delle cerniere destra e sinistra si agganciano alla parte "B" della porta (fig. 6.11b).
• Togliere la guarnizione "G" sganciando i 3 uncini (fig. 6.11d).
• Sfilare delicatamente il vetro interno (fig. 6.11) e pulirlo con prodotti idonei. Asciugarlo sempre accuratamente.
• Ora è possibile pulire anche il lato interno del vetro esterno.

Non utilizzare detersivi molto abrasivi o raschietti taglienti in metallo per pulire il vetro della porta del forno perché potrebbero graffiare la superficie, e quello potrebbe provocare la frantumazione del vetro.

Fig. 6.11

Fig. 6.11d

RIMONTAGGIO DEL VETRO INTERNO

Per rimontare il vetro interno della porta forno procedere come segue:

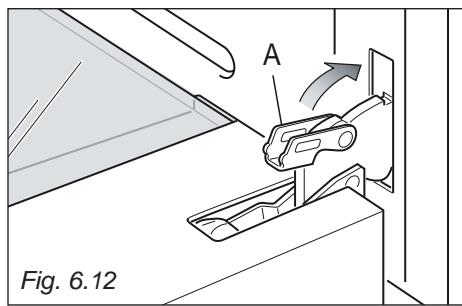

Assicurarsi che la porta sia bloccata aperta (vedere fig. 6.11c). - Verificare che i 4 distanziatori "D" siano nella loro posizione (fig. 6.12a). IMPORTANTE: È consigliabile, durante l'inserimento del vetro, tenere premuti in posizione i 4 distanziatori "D", mediante un dito, al fine di evitare la rottura o lo sfilamento dei distanziatori stessi (fig. 6.12b). - Inserire il vetro nelle guide "E" ed "F" (fig. 6.12b) e farlo scorrere dolcemente fino ai fermi "H" (fig. 6.12c). Montare la guarnizione "G" nel giusto verso (fig. 6.12d) agganciando i 3 uncini negli appositi fori (fig. 6.12e). - Aprire completamente la porta del forno e richiudere la leva "A" delle cerniere destra e sinistra (fig. 6.12)

La porta del forno ha una guarnizione nella parte superiore.

L'apertura tra la parte superiore del vetro interno e della porta forno è appositamente prevista per permettere la circolazione dell'aria di raffreddamento.

La Casa Costruttrice non risponde delle possibili inesattezze, imputabili ad errori di stampa o trascrizione, contenute nel presente libretto.

Si riserva il diritto, senza pregiudicare le caratteristiche essenziali di funzionalità e sicurezza, di apportare ai propri prodotti, in qualunque momento e senza preavviso, le eventuali modifiche opportune per qualsiasi esigenza di carattere costruttivo o commerciale.

www.delonghi-cookers.it
