MANUALE UTENTE CN158220DX BEKO

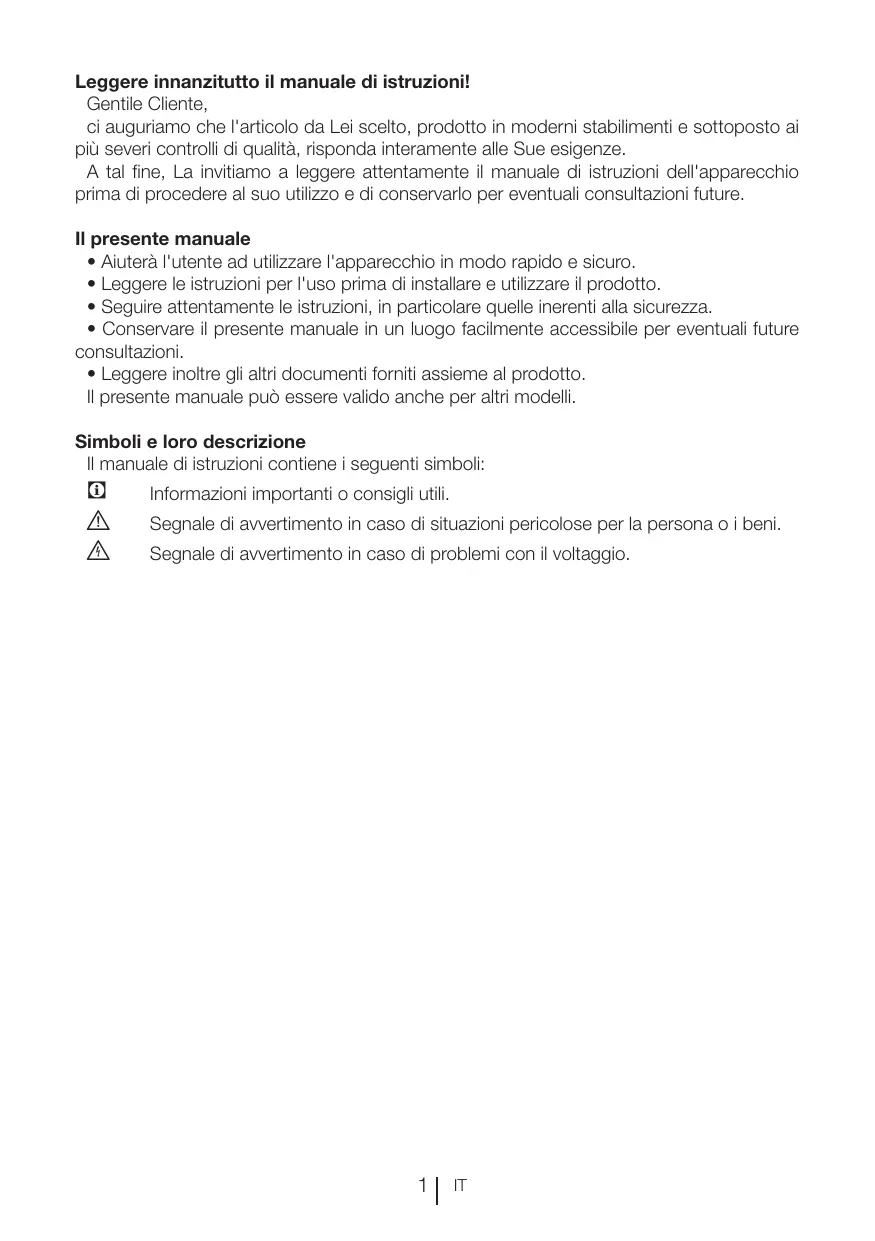

PT Leggere innanzitutto il manuale di istruzioni! Gentile Cliente, ci auguriamo che l'articolo da Lei scelto, prodotto in moderni stabilimenti e sottoposto ai più severi controlli di qualità, risponda interamente alle Sue esigenze. A tal fine, La invitiamo a leggere attentamente il manuale di istruzioni dell'apparecchio prima di procedere al suo utilizzo e di conservarlo per eventuali consultazioni future. Il presente manuale • Aiuterà l'utente ad utilizzare l'apparecchio in modo rapido e sicuro. • Leggere le istruzioni per l'uso prima di installare e utilizzare il prodotto. • Seguire attentamente le istruzioni, in particolare quelle inerenti alla sicurezza. • Conservare il presente manuale in un luogo facilmente accessibile per eventuali future consultazioni. • Leggere inoltre gli altri documenti forniti assieme al prodotto. Il presente manuale può essere valido anche per altri modelli. Simboli e loro descrizione Il manuale di istruzioni contiene i seguenti simboli:

C A B Informazioni importanti o consigli utili. Segnale di avvertimento in caso di situazioni pericolose per la persona o i beni. Segnale di avvertimento in caso di problemi con il voltaggio.

2 Importanti avvertenze per 5 Utilizzo del frigorifero 11 la sicurezza 4 Pannello dei comandi11 Uso previsto4 Sicurezza generale4 Sicurezza bambini6 Conformità al regolamento AEEE e allo smaltimento dei rifiuti6 Conformità alla Direttiva RoHS:6 Informazioni sulla confezione6 Avvertenza HCA7 Cose da fare per risparmiare energia..7 Consigli per lo scomparto alimenti freschi7

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero8 Prima di utilizzare il frigorifero8 Cambiare la lampadina di illuminazione 8 Collegamento elettrico9 Smaltimento del materiale di imballaggio9 Smaltimento del vecchio frigorifero9 Posizionamento e installazione9 Regolazione dei piedini9

Congelamento di alimenti freschi16 Avvertenza sportello aperto16 Consigli per la conservazione di alimenti congelati17 Posizionamento alimenti17 Erogatore d'acqua18 Porta uova20 Spia blu20 Informazioni di congelamento profondo21 Scomparto conservazione Multi Zona . 21 Descrizione e pulizia del filtro odori:..22

6 Manutenzione e pulizia 23 Protezione delle superfici di plastica .23

7 Soluzioni consigliate per i problemi 24

1. 2. 3. 4. 5. 6. 7. 8.

Porta uova Contenitore riempimento erogatore acqua Serbatoio erogatore acqua Ripiano scomparto frigo Contenitori scorrevoli e girevoli Cassetti dello scomparto freezer Contenitore del ghiaccio Cassetto scomparto Multi Zona

9. Scomparto per frutta e verdura (snack) 10. Ripiani in vetro regolabili 11. Porta bottiglie 12. Lente con illuminazione 13. Ventola 14. Scomparto frigo 15. Scomparto Multi Zona 16. Scomparto freezer

*OPZIONALE C Le illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nell'apparecchio acquistato, significa che sono da intendersi per altri modelli.

2 Importanti avvertenze per la sicurezza

Prendere in esame le seguenti informazioni. La mancata osservanza di queste informazioni può provocare lesioni o danni materiali. Quindi tutte le garanzie e gli impegni sull’affidabilità diventerebbero privi di validità. La vita di servizio dell'apparecchio è 10 anni. In questo periodo, le parti di ricambio originali saranno disponibili per utilizzare l'apparecchio nel modo corretto.

Non toccare con le mani gli alimenti gelati; possono incollarsi ad esse.

Scollegare il frigorifero prima della pulizia o dello sbrinamento.

Il vapore e i materiali per la pulizia vaporizzati non devono mai essere usati per pulire e scongelare il frigorifero. In queste situazioni, il vapore può entrare in contatto con le parti elettriche e provocare corto circuito o scossa elettrica.

Non usare mai parti del frigorifero come lo sportello come mezzo di supporto o movimento.

Uso previsto Questo apparecchio è destinato ad essere usato •

all'interno e in aree chiuse, ad esempio in casa;

in ambienti di lavoro chiusi, come negozi e uffici;

Non utilizzare dispositivi elettrici all’interno del frigorifero.

in strutture chiuse di soggiorno, come agriturismi, alberghi, pensioni.

Non deve essere usato all’esterno.

Non danneggiare le parti, in cui circola il refrigerante, con utensili perforanti o taglienti. Il refrigerante può scoppiare quando i canali del gas dell’evaporatore, le estensioni dei tubi o le pellicole superficiali vengono punti e provocano irritazioni alla pelle e lesioni agli occhi.

Non bloccare o coprire la ventilazione dell’elettrodomestico.

I dispositivi elettrici devono essere riparati solo da persone autorizzate. Le riparazioni eseguite da personale non competente provocano danni all’utilizzatore.

In caso di guasto o durante lavori di riparazione e manutenzione, scollegare la fornitura d'energia principale spegnendo il fusibile principale o scollegando la presa dell’apparecchio.

Non tirare dal cavo quando si estrae la spina.

Posizionare le bibite più alte molto vicine e in verticale.

Non conservare mai nel frigorifero contenitori spray che contengano sostanze infiammabili ed esplosive.

Sicurezza generale •

Quando si vuole smaltire/eliminare l'apparecchio, è consigliabile consultare il servizio autorizzato per apprendere le informazioni necessarie e conoscere gli enti autorizzati.

Consultare il servizio di manutenzione autorizzato per tutti i problemi relativi al frigorifero. Non intervenire o far intervenire sul frigorifero senza informare il servizio manutenzione autorizzato.

Per apparecchi dotati di scomparto freezer; non mangiare coni gelato o cubetti di ghiaccio o gelati appena estratti dal freezer! (Ciò potrebbe causare sintomi di congelamento in bocca).

Per apparecchi dotati di scomparto freezer; non mettere bottiglie e lattine di bibite liquide nello scomparto del freezer altrimenti potrebbero esplodere. 4

Non utilizzare apparecchiature meccaniche o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

Questo apparecchio non deve essere usato da persone con disturbi fisici, sensoriali o mentali o persone non preparate o senza esperienza (compresi bambini) a meno che non ricevano la supervisione da parte di una persona responsabile della loro sicurezza che li istruirà sull'uso corretto dell'apparecchio.

Non utilizzare frigoriferi danneggiati. Consultare l'agente per l'assistenza in caso di dubbi.

La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell’apparecchiatura è conforme agli standard.

L’esposizione dell'apparecchio a pioggia, neve, sole e vento è pericolosa per la sicurezza elettrica.

Contattare l’assistenza autorizzata quando ci sono danni ai cavi in modo da evitare pericoli.

Non collegare mai il frigorifero alla presa a muro durante l’installazione, per evitare il rischio di morte o lesioni gravi.

Questo frigorifero è destinato solo alla conservazione di alimenti. Non deve essere usato per altri scopi.

L'etichetta con le specifiche tecniche si trova sulla parete sinistra nella parte interna del frigorifero.

Non collegare mai il frigorifero a sistemi di risparmio energetico; potrebbero danneggiare il frigorifero.

Se c’è una luce blu sul frigorifero, non guardarla a lungo a occhio nudo o con strumenti ottici.

Per i frigoriferi con controllo manuale, attendere almeno 5 minuti per avviare il frigorifero dopo un'assenza di elettricità.

Questo manuale operativo deve essere dato al nuovo proprietario dell'apparecchio quando il prodotto stesso viene dato ad altri.

Evitare di provocare danni al cavo di alimentazione quando si trasporta il frigorifero. Piegare il cavo può provocare un incendio. Non mettere mai oggetti pesanti sul cavo di alimentazione.

Non toccare la spina con le mani bagnate quando si collega l'apparecchio alla rete elettrica.

Non collegare il frigorifero alla rete se la presa elettrica è allentata.

Non deve essere spruzzata acqua sulle parti interne o esterne dell'apparecchio per motivi di sicurezza.

Non spruzzare sostanze contenenti gas infiammabili come gas propano vicino al frigorifero per evitare rischio di incendio ed esplosione.

Non mettere mai contenitori pieni di acqua sopra al frigorifero; in caso di schizzi, questo potrebbe provocare shock elettrico o incendio.

Non sovraccaricare il frigorifero di alimenti. In caso di sovraccarico, gli alimenti potrebbero cadere provocando lesioni alla persona e danni al frigorifero quando si apre lo sportello.

Non mettere mai oggetti sopra al frigorifero; altrimenti questi oggetti potrebbero cadere quando si apre o si chiude lo sportello del frigorifero.

Poiché necessitano di un controllo preciso della temperatura, vaccini, medicine sensibili al calore e materiali scientifici non devono essere conservati nel frigorifero.

Se non sarà usato per un lungo periodo, il frigorifero deve essere scollegato. Un problema possibile nel cavo di alimentazione può provocare un incendio.

La punta della spina deve essere pulita regolarmente con un panno asciutto; altrimenti può provocare un incendio.

Il frigorifero potrebbe spostarsi se i piedini regolabili non sono assicurati correttamente al pavimento. Assicurare correttamente i piedini al pavimento può evitare che il frigorifero si sposti.

Quando si trasporta il frigorifero, non tenerlo dalla maniglia dello sportello. Altrimenti si stacca.

Quando è necessari posizionare l'apparecchio vicino ad un altro frigorifero o freezer, la distanza tra i dispositivi deve essere di almeno 8 cm. Altrimenti le pareti laterali vicine potrebbero produrre condensa.

Se lo sportello ha un lucchetto, la chiave deve essere tenuta lontana dalla portata dei bambini.

I bambini devono ricevere supervisione per evitare che interferiscano con l'apparecchio.

Questo apparecchio non contiene materiali pericolosi e vietati descritti nel "Regolamento relativo al controllo dei rifiuti di apparecchiature elettriche ed elettroniche" emesso dal Ministero dell'ambiente e della pianificazione urbana. Conforme al Regolamento AEEE. Questo apparecchio è stato realizzato con parti e materiali di alta qualità che possono essere riutilizzati e sono adatti ad essere riciclati. Pertanto, non smaltire il prodotto con normali rifiuti domestici alla fine della vita di servizio. Portarlo ad un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare le autorità locali per conoscere il punto di raccolta più vicino. Aiutare a proteggere l'ambiente e le risorse naturali riciclando prodotti usati. Per la sicurezza dei bambini, tagliare il cavo elettrico e rompere il meccanismo di blocco dello sportello, se presente, in modo che non funzioni più, prima dello smaltimento dell'apparecchio.

Conformità alla Direttiva RoHS: L’apparecchio acquistato è conforme alla Direttiva UE RoHS (2011/65/EU). Non contiene materiali pericolosi o proibiti specificati nella Direttiva.

Informazioni sulla confezione

Conformità al regolamento AEEE e allo smaltimento dei rifiuti

I materiali di imballaggio del prodotto sono realizzati con materiali riciclabili secondo i nostri regolamenti nazionali sull'ambiente. Non smaltire i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Portarli ai punti di raccolta dedicati ai materiali di imballaggio, previsti dalle autorità locali. Cose da non dimenticare... Tutte le sostanze riciclate sono elementi indispensabili per la natura e la nostra ricchezza nazionale.

IT Il valore di consumo energetico dichiarato per il frigorifero è stato determinato rimuovendo il ripiano del freezer o il cassetto e in condizione di carico massimo. Non c'è pericolo nell'usare un ripiano o un cassetto secondo le forme e le dimensioni degli alimenti da congelare.

Se si desidera contribuire alla rivalutazione dei materiali di imballaggio, è possibile consultare le organizzazioni ambientaliste o le autorità del comune in cui si vive.

Avvertenza HCA Se il sistema di raffreddamento dell'apparecchio contiene R600a: Questo gas è infiammabile. Pertanto, fare attenzione a non danneggiare il sistema di raffreddamento e le tubazioni durante l’uso e il trasporto. In caso di danni, tenere l'apparecchio lontano da potenziali fonti di incendio che possono provocarne l’incendio e ventilare la stanza in cui si trova l'unità. Ignorare questa avvertenza se il sistema di raffreddamento dell'apparecchio contiene R134a. Il tipo di gas usato nell'apparecchio è descritto nell'etichetta con il tipo sulla parete sinistra nella parte interna del frigorifero. Non gettare mai l'apparecchio nel fuoco per lo smaltimento.

Cose da fare per risparmiare energia •

Non lasciare lo sportello del frigorifero aperto per lungo tempo.

Non inserire alimenti caldi o bevande calde nell'elettrodomestico.

Non sovraccaricare il frigorifero impedendo la circolazione dell’aria al suo interno.

Non installare il frigorifero sotto la luce diretta del sole o nelle vicinanze di forni, lavastoviglie o radiatori. Tenere il frigorifero ad almeno 30 cm dalle fonti che emettono calore e ad almeno 5 cm dai forni elettrici.

Porre attenzione nel conservare gli alimenti in contenitori chiusi.

Scongelare alimenti congelati nello scomparto frigo garantisce risparmio energetico e conserva la qualità degli alimenti.

Consigli per lo scomparto alimenti freschi *FACOLTATIVO • Non lasciare che gli alimenti entrino in contatto con il sensore della temperatura nello scomparto alimenti freschi. Per mantenere lo scomparto degli alimenti freschi alla temperatura ideale di conservazione, il sensore non deve essere bloccato dagli alimenti. • Non mettere cibo caldo nell'elettrodomestico.

Per apparecchi dotati di scomparto freezer; è possibile conservare la quantità temperature massima di alimenti nel freezer quando si sensor food rimuove il ripiano o il cassetto del freezer.

3 Installazione B Ricordarsi che il produttore non è

responsabile della mancata osservanza delle informazioni fornite nel manuale di istruzioni.

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero 1. Deve essere svuotato prima di ogni trasporto. 2. Scaffali, accessori, cestelli ecc. devono essere fissati nel frigorifero in modo sicuro per mezzo di nastro adesivo prima di essere di nuovo imballati. 3. L’imballaggio deve essere eseguito con nastro spesso e forte e le norme di trasporto devono essere scrupolosamente seguite. Cose da non dimenticare… Tutti i materiali riciclati sono una fonte indispensabile per la natura e per le nostre risorse naturali. Se si vuole contribuire al riciclaggio di materiali da imballo, è necessario rivolgersi per ulteriori informazioni alle autorità locali per l’ambiente.

Prima di utilizzare il frigorifero Prima di avviare l’uso del frigorifero, controllare quanto segue: 1. L’interno del frigorifero è asciutto e l’aria può circolare liberamente sul retro? 2. Installare i 2 distanziali in plastica come illustrato in figura. I distanziali di plastica garantiranno la distanza necessaria alla circolazione dell'aria tra il frigorifero e la parete. (La figura è soltanto un esempio e non rappresenta l'esatto modello dell'apparecchio).

3. Pulire la parte interna del frigorifero come consigliato nella sezione “Manutenzione e pulizia”. 4. Collegare il frigorifero alla presa elettrica. Quando lo sportello del frigorifero viene aperto, si accenderà la luce interna allo scomparto frigo. 5. Si udrà un rumore quando il compressore si avvia. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; questo è abbastanza normale. 6. I bordi anteriori del frigorifero possono essere tiepidi. Questo è normale. Queste zone sono progettate per essere tiepide per evitare la condensazione.

Cambiare la lampadina di illuminazione Per cambiare lampadina/LED utilizzati per illuminare il frigorifero, rivolgersi al Servizio Assistenza Autorizzato.

IT Collegamento elettrico Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della capacità appropriata. Importante: •

Il collegamento deve essere conforme ai regolamenti nazionali.

Il cavo di alimentazione deve essere facilmente accessibile dopo l’installazione.

La tensione specificata deve essere pari a quella di rete.

Le prolunghe e le prese multiple non devono essere usate per il collegamento.

B Un cavo di alimentazione danneggiato

deve essere sostituito da un elettricista qualificato.

B L’apparecchio non deve essere usato

finché non viene riparato! C’è pericolo di shock elettrico!

Smaltimento del materiale di imballaggio I materiali di imballaggio potrebbero essere dannosi per i bambini. Tenere i materiali di imballaggio fuori dalla portata dei bambini o smaltirli classificandoli secondo le istruzioni sui rifiuti. Non smaltirli insieme ai normali rifiuti domestici. L’imballaggio del frigorifero è prodotto con materiali riciclabili.

Smaltimento del vecchio frigorifero Smaltire il vecchio frigorifero senza danni per l’ambiente. • Bisogna consultare il rivenditore autorizzato o il centro di raccolta rifiuti della propria città per quanto riguarda lo smaltimento del frigorifero.

Posizionamento e installazione A Nel caso in cui la porta di ingresso della stanza in cui il frigorifero deve essere posizionato non è abbastanza grande per il passaggio del frigorifero, chiamare il servizio autorizzato per rimuovere le porte del frigorifero e per farlo passare attraverso la porta. 1. Installare il frigorifero in un luogo che ne permetta il facile utilizzo. 2. Tenere il frigorifero lontano da fonti di calore, luoghi umidi e luce diretta del sole. 3. Intorno al frigorifero deve esserci ventilazione appropriata per poter avere operatività efficiente. Se il frigorifero deve essere posizionato in un recesso della parete, è necessario porlo ad almeno 5 cm di distanza dal soffitto e a 5 cm dalla parete. Se il pavimento è coperto con un tappeto, l'apparecchio deve essere sollevato di 2,5 cm dal pavimento. 4. Posizionare l'elettrodomestico solo su superfici uniformi e piane per evitare dondolii. 5. Non tenere il frigorifero in ambienti con temperature inferiori ai 10°C. Regolazione dei piedini Se il frigorifero non è in equilibrio: è possibile bilanciare il frigorifero ruotando i piedini anteriori come illustrato in figura. L’angolo in cui i piedini sono più bassi quando girati in direzione della freccia nera e rialzati quando girati in direzione opposta. Un aiuto per sollevare leggermente il frigorifero faciliterà tale processo.

Prima di smaltire il frigorifero, tagliare la spina elettrica e, se ci sono blocchi allo sportello, renderli inutilizzabili per proteggere i bambini da eventuali pericoli.

C Il frigorifero dovrà essere installato ad almeno 30 cm lontano da fonti di calore, come forni, riscaldamento centrale e stufe e ad almeno 5 cm da forni elettrici e non deve essere esposto alla luce diretta del sole.

C La temperatura ambiente della stanza in cui viene installato il frigorifero deve essere almeno 10°C . Usare il frigorifero in ambienti con temperatura inferiore non è consigliabile per motivi di efficienza.

C Assicurarsi che l’interno del frigorifero sia ben pulito.

C In caso di installazione di due frigoriferi l’uno accanto all’altro, devono esservi almeno 2 cm di distanza tra di loro.

C Quando il frigorifero viene messo in funzione per la prima volta, osservare le seguenti istruzioni per le prime sei ore. - Lo sportello non si deve aprire frequentemente. - Deve funzionare vuoto senza alimenti all’interno. - Non staccare il frigo dalla presa di corrente. Se si verifica un calo di potenza al di là del controllo dell'utente, vedere le avvertenze nella sezione “Soluzioni consigliate per i problemi”.

C Conservare i materiali originali di imballaggio per futuri trasporti o spostamenti.

5 Utilizzo del frigorifero Pannello dei comandi I pannelli degli indicatori possono variare secondo il modello del prodotto. Il pannello degli indicatore aiuta ad usare il frigorifero con le relative funzioni audio e visive.

Indicatore Ionizzatore Indicatore scomparto frigo Indicatore stato errore Indicatore temperatura Pulsante impostazione temperatura / assenza

1. Indicatore Ionizzatore

La spia indicatore resta accesa in modo continuo. Questa luce indica che il frigorifero è protetto contro i batteri.

2. Indicatore scomparto frigo

La luce dello scomparto frigo si accende quando si regola la temperatura dello scomparto frigo.

5 ulsante di selezione scomparto frigo P Indicatore scomparto Multi Zona Indicatore scomparto freezer Indicatore modalità risparmio

3. Indicatore stato errore Se il frigo non raffredda in modo adeguato o se c'è un guasto ai sensori, questo indicatore sarà attivato. Quando questo indicatore è attivo, l'indicatore della temperatura visualizza "e" e i numeri 1,2,3... Questi numeri sull'indicatore forniscono informazioni sull'errore al personale dell'assistenza.

C Le illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nell'apparecchio acquistato, significa che sono da intendersi per altri modelli.

4. Indicatore temperatura Indica le temperature di scomparto frigo, freezer, Multi Zona. 5. Pulsante impostazione temperatura / assenza Dopo aver selezionato lo scomparto per cui impostare la temperatura, eseguire l'impostazione della temperatura premendo questo pulsante. Tenere premuto lo stesso pulsante per 3 secondi per attivare la funzione di assenza per lo scomparto frigo. Premere di nuovo questo pulsante per disattivare la funzione selezionata. Se questa funzione è attiva, "- -" compare sull'indicatore della temperatura dello scomparto frigo e non viene eseguito alcun raffreddamento nello scomparto stesso. Gli altri scomparti saranno raffreddati secondo la temperatura impostata. 6. Pulsante di selezione scomparto frigo Premere il pulsante di selezione scomparto frigo per passare tra gli scomparti frigo, freezer e Multi Zona. 7. Indicatore scomparto Multi Zona La luce dello scomparto multi zona si accende quando si regola la temperatura dello scomparto Multi Zona. 8. Indicatore scomparto freezer La luce dello scomparto freezer si accende quando si regola la temperatura dello scomparto freezer. 9. Indicatore modalità risparmio Indica che il frigorifero è in funzione in modalità a risparmio energetico. Questo indicatore sarà attivo se la temperatura dello scomparto freezer è impostata a -18 e si esegue il raffreddamento a efficienza energetica.

1. Pulsante impostazione scomparto freezer 2. Pulsante impostazione scomparto Multi Zona

3. 4. 5. 6. 7. 8. 9.

Pulsante di impostazione scomparto frigo

10. Indicatore funzione raffreddamento rapido 11. Pulsante funzione raffreddamento rapido 12. Indicatore impostazione temperatura scomparto freezer

13. Indicatore impostazione temperatura

Indicatore stato errore

scomparto Multi Zona

Indicatore di blocco tasti

14. Pulsante funzione congelamento rapido 15. Indicatore impostazione temperatura

Indicatore funzione Eco-Extra Pulsante Eco-Extra/Vacation

Indicatore funzione assenza

16. Indicatore funzione Congelamento Rapido

Indicatore uso economico

C Le illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nell'apparecchio acquistato, significa che sono da intendersi per altri modelli.

1. Impostazione scomparto freezer Questa funzione consente di impostare la temperatura dello scomparto freezer. Premere questo pulsante per impostare la temperatura dello scomparto freezer a -18,-19, -20,-21,-22,-23 e -24, rispettivamente. 2. Pulsante impostazione temperatura scomparto conservazione Multi Zona Si può impostare lo scomparto conservazione Multi Zona come freezer o refrigerante. Tenere premuto questo pulsante per 3 secondi per impostare lo scomparto conservazione Multi Zona come freezer o per raffreddamento. Questo scomparto è impostato come scomparto freezer in fabbrica. Se lo scomparto conservazione Multi Zona è impostato come freezer, la temperatura dello scomparto conservazione Multi Zona cambia in -18,-19,-20,-21,-22,-23 -24, -18... rispettivamente, ad ogni pressione del pulsante. Se lo scomparto Multi Zona è impostato come frigorifero, la temperatura dello scomparto Multi Zona cambia in 10, 8, 6, 4, 2, 0, -6,... rispettivamente, ad ogni pressione del pulsante. 3. Pulsante di impostazione scomparto frigo Questa funzione consente di regolare le impostazioni relative alla temperatura dello scomparto frigo. Premere questo pulsante per impostare la temperatura dello scomparto frigo rispettivamente su 8,7,6,5,4,3,2. 4. Indicatore stato errore Se il frigo non raffredda in modo adeguato o se c'è un guasto ai sensori, questo indicatore sarà attivato. Quando questo indicatore è attivo, l'indicatore della temperatura dello scomparto freezer visualizza "E" e l'indicatore della temperatura dello scomparto frigo visualizza numeri come "1,2,3…". Questi numeri sull'indicatore forniscono informazioni sull'errore al personale dell'assistenza.

Quando si mettono alimenti caldi nello scomparto freezer o si lascia lo sportello aperto a lungo, un punto esclamativo può illuminarsi per un certo periodo. Non è un guasto; questa avvertenza scompare quando gli alimenti si raffreddano. 5. Indicatore blocco tasti Usare questa funzione se non si desidera cambiare l'impostazione della temperatura del frigo. Per attivare questa funzione, bisogna tenere premuto i pulsanti Fast Freeze e Quick Fridge contemporaneamente per 3 secondi. 6. Indicatore funzione Eco-Extra Indica che la funzione Eco-Extra è attiva. Se questa funzione è attiva, il frigorifero automaticamente rileva i periodi di minore uso e sarà impostato il raffreddamento a risparmio energetico in tali periodi. L'indicatore risparmio sarà attivo con il raffreddamento a risparmio energetico. Premere il pulsante apposito di nuovo per disattivare questa funzione. 7. Pulsante Eco-Extra/Vacation Premere brevemente questo pulsante per attivare la funzione Eco-Extra. Tenere premuto questo pulsante per 3 secondi per attivare la funzione assenza. Premere di nuovo questo pulsante per disattivare la funzione selezionata. 8. Indicatore funzione assenza Indica che la funzione assenza è attiva. Se questa funzione è attiva, "- -" compare sull'indicatore della temperatura dello scomparto frigo e non viene eseguito alcun raffreddamento nello scomparto stesso. Gli altri scomparti saranno raffreddati secondo la temperatura impostata. Premere il pulsante apposito di nuovo per disattivare questa funzione.

9. Indicatore modalità risparmio Indica che il frigorifero è in funzione in modalità a risparmio energetico. Temperatura scomparto freezer Questo indicatore sarà attivo se la funzione è impostata su -18 o se il raffreddamento a risparmio energetico è attivo grazie alla funzione Eco-Extra. 10. Indicatore raffreddamento rapido Questa icona lampeggia quando la funzione di raffreddamento rapido è attiva. 11. Funzione raffreddamento rapido Quando si preme il pulsante Quick Fridge, la temperatura dello scomparto diverrà più fredda dei valori regolati . Questa funzione può essere usata per alimenti posti nello scomparto del frigo e che necessitano di raffreddare velocemente. Se è necessario congelare grandi quantità di alimenti freschi, si consiglia di attivare questa funzione prima di inserire gli alimenti nel frigo. L'indicatore raffreddamento rapido si accende quando è attivata la funzione raffreddamento rapido. Per annullare questa funzione premere nuovamente il pulsante Quick Fridge. Se non viene annullata dall'utente, la funzione raffreddamento rapido si annullerà automaticamente dopo 2 ore o quando lo scomparto frigo ha raggiunto la temperatura richiesta. Questa funzione non viene ripristinata quando viene ripristinata l'alimentazione in seguito a un'interruzione della stessa. 12. Indicatore impostazione temperatura scomparto Freezer Indica la temperatura impostata per lo scomparto freezer. 13. Indicatore temperatura scomparto conservazione Multi Zona Indica la temperatura impostata per lo scomparto conservazione Multi Zona.

14. Funzione congelamento rapido L'indicatore di congelamento rapido si accende quando è attivata la funzione congelamento rapido. Per annullare questa funzione premere nuovamente il pulsante Fast Freeze. L’indicatore di congelamento rapido di spegnerà e tornerà alle sue impostazioni normali. Se non si annulla manualmente, la funzione di congelamento rapido si annullerà automaticamente dopo 8 ore o quando lo scomparto freezer ha raggiunto la temperatura richiesta. Se si vogliono congelare grandi quantità di cibo fresco, premere il pulsante di congelamento rapido prima di inserire il cibo nello scomparto freezer. Premendo il pulsante Fast Freeze ripetutamente a brevi intervalli, il compressore non comincerà a funzionare immediatamente, in quanto il sistema di protezione del circuito elettronico sarà attivato. Questa funzione non viene ripristinata quando viene ripristinata l'alimentazione in seguito a un'interruzione della stessa. 15. Indicatore impostazione temperatura scomparto frigo Indica la temperatura impostata per lo scomparto frigo. 16. Indicatore congelamento rapido Questa icona lampeggia in modo animato quando la funzione congelamento rapido è attiva.

IT Avvertenza sportello aperto

I materiali da utilizzare per l’imballaggio devono essere a prova di strappo e resistenti al caldo, all’umidità, agli odori oli e acidi e devono anche essere liberati dall’aria. Inoltre devono essere ben chiusi, maneggevoli e composti di materiale adatto per l'utilizzo in freezer profondi.

Gli alimenti congelati devono essere prontamente utilizzati dopo scongelati e assolutamente non ricongelati.

Attenersi alle seguenti istruzioni per ottenere i risultati migliori.

(Questa funzione può variare a seconda dello sportello dell'apparecchio e potrebbe non esserci in alcuni modelli).

Un segnale di avvertenza audio viene emesso quando lo sportello dell'apparecchio viene lasciato aperto per almeno 1 minuto. Questa avvertenza scompare quando lo sportello viene chiuso o se viene premuto uno dei pulsanti del display (se presenti).

1. Non congelare quantità troppo grandi in una volta sola. La qualità degli alimenti viene preservata in modo ottimale quando gli alimenti vengono congelati il più velocemente possibile.

Congelamento di alimenti freschi •

Avvolgere o coprire gli alimenti prima di metterli nel frigorifero.

Gli alimenti caldi devono essere raffreddati fino alla temperatura ambiente prima di essere riposti nel frigorifero.

Gli alimenti da congelare devono essere di buona qualità e freschi.

Il cibo deve essere suddiviso in porzioni in base alle necessità quotidiane della famiglia o di un pasto.

Gli alimenti devono essere imballati in modo da evitarne l’asciugatura, quando devono essere conservati per breve tempo.

Impostazione scomparto freezer

2. Il posizionamento di alimenti caldi nello scomparto freezer provoca il funzionamento continuo del sistema di raffreddamento finché gli alimenti non si solidificano. 3. Fare attenzione a non mescolare alimenti già congelati e alimenti freschi.

Impostazione scomparto frigo

4°C Queste sono i consigli di impostazione normale.

4°C Queste impostazioni sono consigliate quando la temperatura ambiente supera i 30°C.

4°C Usare quando si desidera congelare gli alimenti in poco tempo. Il frigorifero tornerà alla sua modalità precedente quando il processo termina.

2°C Se si pensa che il frigorifero non è abbastanza freddo a causa di condizioni troppo calde o di frequenti aperture dello sportello.

Raffreddamento rapido

Si può usare quando lo scomparto del frigorifero è sovraccarico o se si desidera che gli alimenti si raffreddino velocemente. Si consiglia di attivare la funzione di raffreddamento rapido 4-8 prima di mettere gli alimenti.

IT Consigli per la conservazione di alimenti congelati •

Gli alimenti congelati a livello commerciale devono essere riposti secondo le istruzioni del produttore per un congelamento (4 stelle) degli alimenti nello scomparto apposito. Per assicurare che l’alta qualità degli alimenti congelati dal produttore e dal dettagliante sia conservata, ricordare quanto segue:

Posizionamento alimenti

Ripiani dello scomparto freezer

Diversi alimenti congelati come carne, pesce, gelato, verdura ecc.

Ripiani scomparto frigo

Alimenti in padelle, piatti coperte e contenitori chiusi

Ripiani dello sportello dello scomparto frigo

Alimenti piccoli e imballati o bevande (come latte, succhi di frutta e birra)

Scomparto frutta e verdura

Scomparto zona fresca

Prodotti di gastronomia (formaggio, burro, salumi, ecc.)

1. Gli alimenti da congelare devono essere posti nello scomparto del freezer il più presto possibile dopo l’acquisto. 2. Verificare che il contenuto sia etichettato e datato. 3. Che non superi “usare entro” “preferibilmente entro" le date sul pacco. Sbrinamento Lo scomparto automaticamente.

IT Erogatore d'acqua (in alcuni modelli)

L’erogatore dell’acqua è una funzione molto utile per ottenere acqua fredda senza aprire lo sportello del frigorifero. Dal momento che non bisogna aprire con frequenza lo sportello del frigorifero, si risparmia energia.

Uso dell'erogatore d’acqua Premere il braccio dell’erogatore d’acqua col bicchiere. L'erogatore smette di erogare quando viene rilasciato il braccio. Quando si usa l'erogatore dell'acqua, il flusso massimo può essere ottenuto premendo completamente il braccio. Ricordare che la quantità del flusso dall'erogatore è soggetta al livello di pressione sul braccio. Quando il livello dell'acqua nel bicchiere/ nel contenitore aumenta, diminuire leggermente la pressione sul braccio per evitare traboccamento. Se si preme delicatamente il braccio, l'acqua gocciola; questo è normale e non è un guasto.

Riempimento del serbatoio dell'erogatore d'acqua Il serbatoio per il riempimento dell'acqua si trova all'interno della rastrelliera dello sportello. Aprire il coperchio del serbatoio e riempire di acqua potabile pulita. E poi chiudere il coperchio.

Avvertenza! • Non riempire il serbatoio d'acqua con liquidi diversi dall'acqua, come succhi di frutta, bevande gassate o bevande alcoliche che non sono adatte per essere usate nell'erogatore d'acqua. L'erogatore d'acqua si danneggerebbe in modo irreparabile a causa dell'uso di questi liquidi. La garanzia non copre tali usi. Alcune sostanze chimiche e alcuni additivi contenuti in questo tipo di bevande/ liquidi possono danneggiare il serbatoio d'acqua. •

IT Usare solo acqua potabile pulita e pura.

La capacità del serbatoio dell'acqua è 3 litri; non riempire oltre.

Premere il braccio dell’erogatore d’acqua con un bicchiere rigido. Se si usano bicchieri di plastica usa e getta, spingere il braccio con le dita da dietro il bicchiere.

Pulizia del serbatoio dell’acqua • Rimuovere il serbatoio di riempimento dell'acqua dalla rastrelliera interna dello sportello. •

Rimuovere la rastrelliera tenendo da entrambi i lati.

Afferrare il serbatoio dell'acqua da entrambi i lati e rimuoverlo con un angolo di 45 ºC.

Pulire il serbatoio dell'acqua rimuovendone il coperchio.

Importante: I componenti del serbatoio dell'acqua e dell'erogatore dell'acqua non devono essere lavati in lavastoviglie. Vaschetta per l'acqua L’acqua che sgocciola durante l’uso dell’erogatore si accumula nell’apposita vaschetta. Estrarre la vaschetta in plastica come mostrato nella figura. Con un panno asciutto e pulito, rimuovere l'acqua accumulata. ATTENZIONE: Collegare solo ad una linea di acqua potabile.

IT Porta uova È possibile installare il porta uova sul ripiano desiderato dello sportello o del corpo. Non porre mai il porta uova nello scomparto del freezer

Contenitore girevole per la conservazione Il ripiano scorrevole può essere spostato verso sinistra o verso destra per consentire di riporre bottiglie alte, barattoli o scatoli su un ripiano inferiore (Fig. 1). È possibile raggiungere gli alimenti posti sul ripiano afferrandolo e ruotandolo dal bordo destro (Fig.2). Quando si desidera caricarlo o rimuoverlo per pulirlo, ruotarlo a 90 gradi, sollevarlo e tirarlo verso di sé (Fig. 3-4).

Spia blu (in alcuni modelli) Gli alimenti immagazzinati nei cestelli che sono segnati da una spia blu continuano la loro fotosintesi grazie all’effetto delle onde della luce blu e quindi conservano la freschezza e aumentano il contenuto di vitamine.

IT Informazioni di congelamento profondo

Scomparto conservazione Multi Zona

Per conservare la qualità degli alimenti, il congelamento deve avvenire quanto più rapidamente possibile. La normativa TSE richiede che (in conformità a certe condizioni di misurazione) il frigorifero congeli almeno 4,5 kg di alimenti a temperatura ambiente di 32°C fino a -18°C o inferiore entro 24 ore ogni 100 litri di volume del freezer. È possibile conservare gli alimenti per un lungo periodo di tempo a -18°C o a temperature inferiori. È possibile conservare la freschezza degli alimenti per molti mesi (a -18°C o temperatura inferiore nel freezer)

A AVVERTENZA! • Il cibo deve essere suddiviso in porzioni in base alle necessità quotidiane della famiglia o di un pasto. • Il cibo deve essere imballato in modo da evitarne l’asciugatura, quando deve essere conservato per breve tempo. Materiali necessari per l’imballo: • Nastro adesivo resistente al freddo • Etichette auto adesive • Anelli in gomma • Penna I materiali da utilizzare per l’imballaggio devono essere a prova di strappo e resistenti al caldo, all’umidità, agli odori oli e acidi e devono anche essere liberati dall’aria. Evitare che vengano in contatto con articoli precedentemente congelati per evitarne il parziale scongelamento. Gli alimenti congelati devono essere prontamente utilizzati dopo scongelati e assolutamente non ricongelati.

Lo scomparto conservazione Multi Zona del frigorifero può essere usato nella modalità desiderata regolandolo sulle temperature frigo (2/4/6/8 °C) o freezer (-18/-19/-20/-21/-22/-23/-24). Si può mantenere lo scomparto alla temperatura desiderata con il pulsante di impostazione della temperatura per lo scomparto conservazione Multi Zona. La temperatura dello scomparto conservazione Multi Zona può essere regolata a -6, -2, 0 e 10 in aggiunta alle temperature dello scomparto frigo. "0" gradi si usa per conservare i prodotti di gastronomia più a lungo e -6 si usa per conservare la carne fino a 2 settimane in condizioni che rendono il taglio facile.

IT Descrizione e pulizia del filtro odori: Il filtro odori evita la formazione di odori sgradevoli nel frigorifero. Tirare verso il basso il coperchio in cui è installato il filtro odori e rimuovere secondo l'illustrazione. Lasciare il filtro per un giorno alla luce del sole. Il filtro si pulirà in questo lasso di tempo. Installare di nuovo il filtro in posizione. Il filtro odori deve essere pulito una volta all'anno.

6 Manutenzione e pulizia ANon utilizzare mai agenti di pulizia o

A Non usare mai gasolio, benzene o

acqua contenente cloro per pulire le superfici esterne e le parti rivestite in cromo dell'apparecchio. Il cloro provoca corrosione su tali superfici di metallo.

sostanze simili per scopi di pulizia.

B È consigliato scollegare l’apparecchio prima della pulizia.

B Non utilizzare mai attrezzi appuntiti o

Protezione delle superfici di plastica

C Utilizzare acqua tiepida per pulire l'alloggiamento del frigorifero e asciugarlo.

C C Utilizzare un panno umido intriso di una soluzione composta da un cucchiaino di bicarbonato di soda e da circa mezzo litro di acqua e pulire l'interno, quindi asciugare.

sostanze abrasive, saponi, detergenti per la casa o cere per la pulizia.

B Assicurarsi che l'acqua non penetri nel

quadro di comando della temperatura.

B Se il frigorifero non viene usato per un

lungo periodo di tempo, scollegare il cavo di alimentazione, rimuovere tutti gli alimenti dal suo interno, pulirlo e lasciare lo sportello aperto.

C Controllare le guarnizioni dello sportello periodicamente per garantire che siano pulite e che non siano presenti particelle di alimenti.

A Per rimuovere le rastrelliere dello sportello, rimuovere tutto il contenuto e spingere semplicemente le rastrelliere verso l'alto.

IT Non inserire oli liquidi o piatti cotti in olio nel frigorifero se in contenitori non sigillati poiché questi possono danneggiare le superfici in plastica del frigorifero. In caso di fuoriuscita di olio sulle superfici in plastica, pulire e asciugare le parti della superfici con acqua tiepida.

7 Soluzioni consigliate per i problemi Prima di chiamare il servizio assistenza, rivedere la lista precedente. Si risparmierà tempo e denaro. Questa lista comprende frequenti reclami che non derivano da difetti di lavorazione o dai materiali utilizzati. Alcune delle funzioni descritte qui potrebbero non esistere nel proprio apparecchio.

Il frigorifero non funziona. Il frigorifero è correttamente collegato alla corrente? Inserire la spina nella presa a muro.

Il fusibile della presa a cui è collegato il frigorifero è funzionante o il fusibile principale è saltato? Controllare il fusibile. Condensa sulla parete laterale dello scomparto frigo (MULTIZONE, COOL CONTROL e FLEXI ZONE). • Ambiente in condizioni molto fredde. Apertura e chiusura frequente dello sportello. Ambiente in condizioni molto umide Conservazione del cibo contenente liquidi in contenitori aperti. Sportello lasciato aperto. Portare il termostato a temperatura inferiore. •

Diminuire il tempo di apertura dello sportello o aprirlo meno frequentemente.

Coprire il cibo contenuto in contenitori aperti con materiale adatto.

Asciugare la condensa con un panno asciutto e controllare se continua. Il compressore non funziona • La protezione termica del compressore è inattiva in caso di mancanza di corrente o di mancato collegamento alla presa, se il sistema refrigerante non è ancora stato regolato. Il frigorifero comincerà a funzionare dopo circa 6 minuti. . Chiamare il servizio assistenza se il frigorifero non inizia a funzionare al termine di questo periodo. •

Il frigorifero è nel ciclo di sbrinamento. Si tratta di una cosa per un frigorifero con sbrinamento completamente automatico. Il ciclo di sbrinamento si verifica periodicamente.

L'elettrodomestico non è collegato alla presa. Accertarsi che la spina sia inserita in modo corretto nella presa.

Le regolazioni di temperatura sono eseguite correttamente?

Potrebbe esserci un'assenza di corrente. Il freezer funziona frequentemente o per lunghi periodi.

Il nuovo frigorifero è più grande del precedente. Ciò è abbastanza normale. I grandi frigoriferi lavorano per lunghi periodi di tempo.

La temperatura ambiente può essere alta. Ciò è abbastanza normale.

Il frigorifero è stato collegato alla presa di recente o è stato riempito di cibo. Lo sbrinamento completo del frigorifero può durare un paio d’ore.

Grandi quantità di cibo caldo sono state recentemente inserite. I cibi caldi devono essere raffreddati fino alla temperatura ambiente prima di essere riposti nel frigorifero.

Lo sportello del freezer rimane aperto per un lungo periodo o gli sportelli sono stati aperti di frequente. L’aria tiepida entrata nel frigorifero ne provoca il funzionamento per un periodo più lungo. Aprire le porte meno frequentemente.

Lo sportello del frigorifero o del freezer è stato lasciato aperto. Lo sportello/gli sportelli non si chiude/chiudono.

Il frigo è regolato a temperatura molto bassa. Regolare la temperatura del frigorifero ad un livello più alto e attendere fino a che la stessa sia acquisita.

La chiusura dello sportello del frigorifero o del freezer può essere usurata, rotta o non inserita in modo appropriato. Pulire o sostituire la guarnizione. Guarnizioni rotte o danneggiate provocano il funzionamento del frigo per periodi più lunghi per mantenere la temperatura corrente. La temperatura ambiente è molto bassa mentre la temperatura del frigorifero è sufficiente. • Il frigo è regolato a temperatura molto bassa. Regolare la temperatura ad un livello più alto e controllare. La temperatura ambiente è molto bassa mentre la temperatura del freezer è sufficiente. • Il frigorifero potrebbe essere stato regolato a temperatura molto bassa. Regolare la temperatura ad un livello più alto e controllare. Il cibo che è nei cassetti dello scomparto frigo si sta congelando. • Il frigorifero potrebbe essere stato regolato a temperatura molto bassa. Regolare la temperatura ad un livello più alto e controllare. La temperatura del frigo o freezer è molto alta. • Il frigorifero potrebbe essere stato regolato a temperatura molto alta. La regolazione del frigorifero provoca effetti sulla temperatura del freezer. Cambiare la temperatura di frigo o freezer fino a che essa non raggiunge un livello sufficiente. •

La porta del freezer rimane aperta per un lungo periodo o le porte sono state aperte di frequente; aprire con minore frequenza.

La porta potrebbe essere rimasta aperta; chiudere la porta completamente.

Grandi quantità di cibo caldo sono state recentemente inserite. Attendere fino a che il frigorifero o freezer non raggiungono la temperatura desiderata.

Il frigorifero è stato collegato alla presa di recente. Lo sbrinamento completo del frigorifero ha bisogno di tempo. Il rumore aumenta quando il frigorifero sta lavorando. • La performance operativa del frigorifero può cambiare secondo i cambiamenti della temperatura ambiente. Si tratta di una cosa normale e non di un guasto. Vibrazioni o rumore. •

Il pavimento non è orizzontale o è debole. Il frigorifero ondeggia quando si sposta lentamente. Accertarsi che il pavimento sia in piano e forte abbastanza da sopportare il frigorifero.

Il rumore potrebbe essere provocato dagli oggetti nel frigorifero. Bisogna rimuovere gli oggetti sopra al frigorifero. Ci sono rumori che provengono dal frigorifero come gocciolamenti o spruzzo di liquidi. • Il flusso di liquido e gas si verifica secondo i principi operativi del frigorifero. Si tratta di una cosa normale e non di un guasto. C’è un rumore come vento che soffia. • Le ventole sono usate per raffreddare il frigorifero. Si tratta di una cosa normale e non di un guasto. Condensa sulla parete interna del frigorifero. • Il clima caldo/umido aumenta il ghiaccio e la condensa. Si tratta di una cosa normale e non di un guasto. •

Le porte potrebbero essere state lasciate aperte; assicurarsi che sono completamente chiuse.

La porta del freezer rimane aperta per un lungo periodo o le porte sono state aperte di frequente; aprire con minore frequenza. Umidità al di fuori del frigorifero o tra le porte. • Potrebbe esserci umidità nell'aria; questo è normale nei climi umidi. Al diminuire dell’umidità, la condensa scompare. Odore cattivo dentro al frigorifero. • L’interno del frigorifero deve essere pulito. Pulire l’interno con una spugna, acqua tiepida o carbonata. •

Alcuni contenitori o alcuni materiali per la confezione possono provocare odori. Usare contenitori diversi o marche diverse. Lo sportello non è chiuso. • Il cibo impedisce la chiusura dello sportello. Sostituire le confezioni che ostruiscono lo sportello. •

Il frigorifero non è completamente verticale sul pavimento e rotola quando è spostato leggermente. Regolare le viti di elevazione.

Il pavimento non è orizzontale o forte. Accertarsi che il pavimento sia in piano, forte e in grado di sopportare il frigorifero. Gli scomparti frutta e verdura sono bloccati. • Il cibo potrebbe toccare il tetto del cassetto. Risistemare gli alimenti nel cassetto. •
