Marca	HAIER
Modello	HBM-576SM
Tipo di prodotto	Frigorifero congelatore combinato
Dimensioni (A x L x P)	Circa 180 x 70 x 70 cm
Peso	Circa 70 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Refrigerante	R134a o R600a (isobutano)
Classe climatica	Non specificata, adatta per uso domestico
Capacità del frigorifero	Circa 300 L (stima)
Capacità del congelatore	Circa 100 L (stima)
Autonomia di congelamento	Fino a 24 ore in caso di guasto
Sbrinamento	Automatico nel frigorifero, manuale nel congelatore
Termostato	Regolabile, posizioni da 1 a 5 o da 1 a 7 a seconda del modello
Illuminazione interna	Lampadina sostituibile (max 15 W)
Tipo di porta	Porta battente, reversibile (senso di apertura invertibile)
Ripiani	Vetro temperato, regolabili in altezza
Cassetto per verdure	Sì, in fondo al frigorifero
Mensole della porta	Numero variabile (3-4 in genere)
Funzione congelamento rapido	Non menzionata
Funzione vacanza	Non menzionata
Allarme porta aperta	Non menzionata
Livello sonoro	Circa 40 dB (stima)
Piedini di livellamento	Sì, regolabili
Istruzioni di installazione	Ventilazione minima: 100 mm sul retro, 200 mm sopra
Manutenzione e pulizia	Scollegare prima della pulizia; non usare utensili affilati per il ghiaccio
Sicurezza bambini	Non lasciare giocare i bambini; smontare la porta prima dello smaltimento
Riparabilità	Solo pezzi originali, intervento da parte di un professionista autorizzato
Garanzia	Fare riferimento alla targhetta

Domande frequenti - HBM-576SM HAIER

Come regolare la temperatura del mio frigorifero HAIER HBM-576SM?

Il termostato si trova all'interno del frigorifero, in alto a destra. Ruotare la manopola dalla posizione '0' (spento) a posizioni più alte per un freddo più intenso. Le posizioni intermedie sono adatte per un uso normale.

Cosa fare se il mio frigorifero non raffredda abbastanza?

Controllare che la porta sia ben chiusa, che gli alimenti non blocchino la circolazione dell'aria, che il termostato sia regolato correttamente e che l'apparecchio sia sufficientemente ventilato (almeno 10 cm sul retro). Evitare di inserire cibi caldi.

Come sbrinare il congelatore del HBM-576SM?

Scollegare l'apparecchio o ruotare il termostato su '0'. Rimuovere gli alimenti e i ripiani. Lasciare la porta aperta fino a quando il ghiaccio si scioglie. Per accelerare, posizionare un contenitore di acqua calda (50°C) all'interno. Non usare mai oggetti appuntiti o un asciugacapelli.

La condensa appare all'esterno dell'apparecchio, è normale?

Sì, può accadere in condizioni di umidità o durante la stagione delle piogge. Asciugare l'umidità con un panno pulito. Non è un segno di malfunzionamento.

Posso invertire il senso di apertura della porta?

Sì, la porta è reversibile. Seguire le istruzioni nel manuale: sdraiare l'apparecchio, rimuovere le cerniere, invertirle e rimontare le porte partendo dal basso. Attenzione, l'apparecchio è pesante, chiedere aiuto se necessario.

Cosa fare se la lampadina interna non si accende?

Scollegare l'apparecchio. Rimuovere il coperchio della lampadina, sostituirla con una dello stesso tipo e potenza massima indicata (di solito 15 W). Rimettere il coperchio, attendere 5 minuti prima di ricollegare.

Che tipo di refrigerante utilizza questo apparecchio?

Il circuito refrigerante contiene R134a o R600a (isobutano). Il R600a è un gas naturale infiammabile. Controllare la targhetta all'interno dell'apparecchio per il modello esatto.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Usare un panno morbido e acqua tiepida. Non usare prodotti abrasivi o solventi. Asciugare accuratamente prima di rimettere in funzione.

Cosa fare in caso di interruzione di corrente?

Evitare di aprire le porte inutilmente. Gli alimenti rimangono freddi per diverse ore (autonomia fino a 24 ore per il congelatore). Se l'interruzione dura a lungo, controllare lo stato degli alimenti prima di consumarli.

Dove trovare il numero di serie e le informazioni tecniche?

La targhetta si trova all'interno del frigorifero o sul retro dell'apparecchio. Indica il modello, il numero di serie, la tensione, il refrigerante e la quantità massima di alimenti congelabili.

MANUALE UTENTE HBM-576SM HAIER

Questo nuovo appearecchio è progettato esclusivamente ad uso domestico.

Al fine di ottimizzarne l'utilizzo leggere attendentamente le istruzioni, contententi la descrizione dell'apparecchio eindicazioni sulle modalità di disposizione e conservazione degli alimenti. Conservare il manuale in previsione di future necessità.

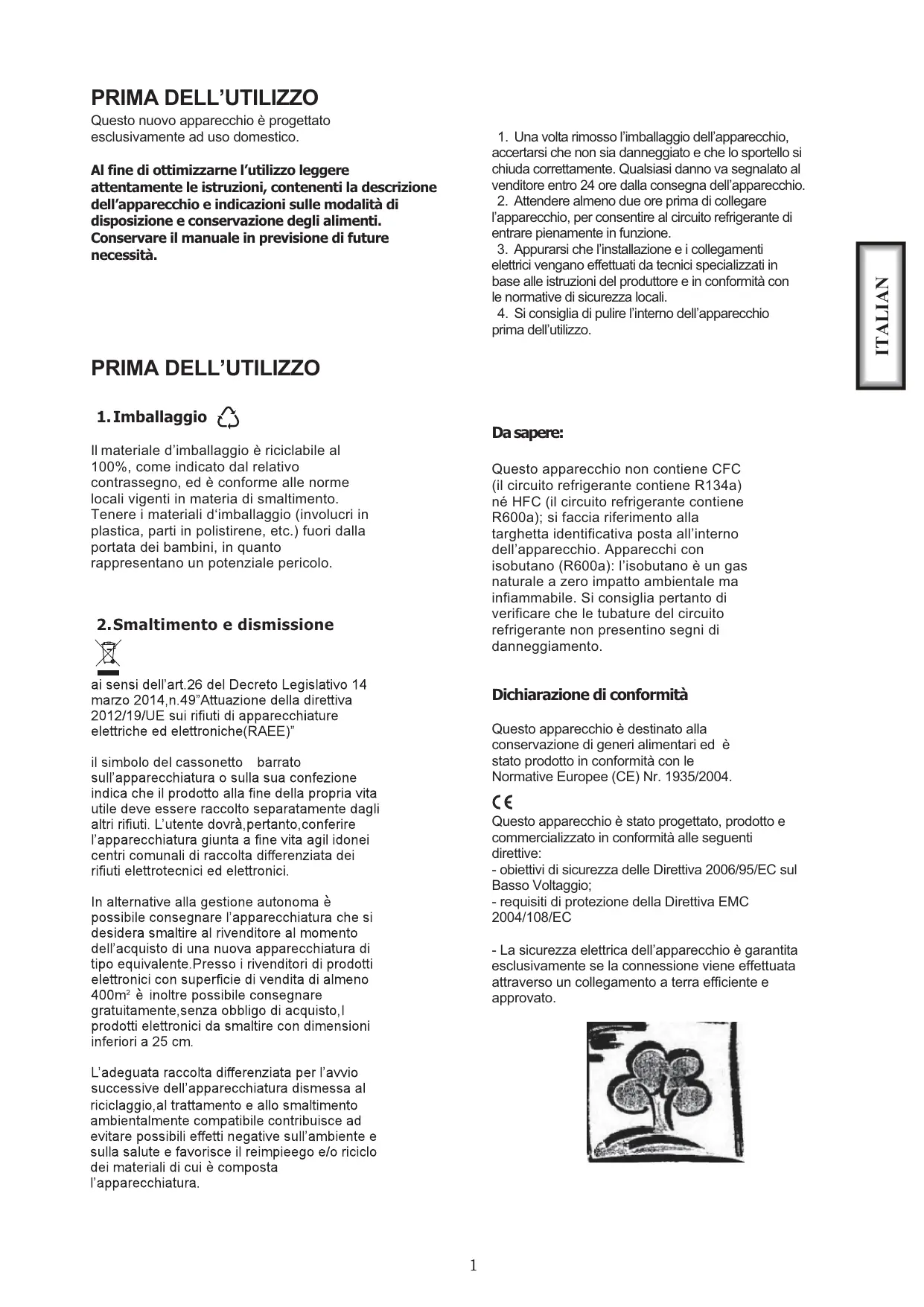

PRIMA DELL'UTILIZZO

1. Imballaggio

Il materiale d'imballaggio è riciclabile al 100% , come indicate dal relativo contrassegno, ed è conforme alle norme locali vigenti in materia di smaltimento. Tenere i materiali d'imballaggio (involucri in plastica, parti in polistirene, etc.) fuori alla portata dei bambini, in quanto rappresentano un potenziale pericol.

2.Smaltimento e dissimione

ai sensi dell'art.26 del Decreto Legislativo 14
marca 2014,n.49"Attuazione della direttiva
2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche(RAEE)"

il simbolo del cassonetto barrato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà,pertanto,conferire l'apparecchiatura giunta a fine vita agil idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

In alternative alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile consegnare Gratisamente,enza obbligo di acquisto, I prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

L'adeguata raccolta differenziata per l'avvio successive dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negative sull'ambiente e sulla salute e favorisce il reimpieego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

1. Una volta rimioso l'imballaggio dell'apparecchio, accertarsi che non sia danneggiato e che lo sportello si chiuda correttamente. Qualsiasi danno va segnalato al venditore entro 24 ore alla segna dell'apparecchio.
2. Attendere almeno due ore prima di collegare l'apparecchio, per consentire al circuito refrigerante di entrare pienamente in funzione.
3. Appurarsi che l'installazione e i collegamenti eletrici vengano effettuali da tecnici specializzati in base alle istruzioni del produttore e in conformità con le normative di sicurezza locali.
4. Si consiglia di pulire l'intemo dell'apparecchio prima dell'utilizzo.

Da sapere:

Questo apparecchio non contiene CFC (il circuito refrigerante contiene R134a) né HFC (il circuito refrigerante contiene R600a); si faccia riferimento alla targhetto identificativa posta all'interno dell'apparecchio. Apparecchi con isobutano (R600a): l'isobutano è un gas naturale a zero impatto ambientale ma infiammabile. Si consiglia pertanto di verificare che le tubature del circuito refrigerante non presentino segni di danneggiamento.

Dichiarazione di conformità

Questo apparecchio è destinato alla conservazione di generi alimentari ed è stato prodotto in conformità con le Normative Europee (CE) Nr. 1935/2004.

C

Questo appearecchio è stato progettato, prodotto e commercializzato in conformità alle seguenti direttive:

• obiettivi di sicurezza delle Direttiva 2006/95/EC sul Basso Voltaggio;

• requisiti di protezione della Direttiva EMC 2004/108/EC

• La sicurezza elettrica dell'apparecchio è garantita esclusivamente se la connessione viene effettuataattraverso un collegamento a terra efficiente eapprovato.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

I seguenti avventimenti vengono forniti nel piano interesse per la vostra sicurezza. Assicuratevi di aver compreso tutte le istruzioni prima di procedere all'utilizzo dell'apparecchio, poiché la vostra sicurezzaiene prima di tutto. Nel caso sorgano incertezze sul significato degli avventimenti, rivolgersi al Servizio Clienti.

Installazione

• Questa apparecchiatura è pesante, maneggiare con cautela durante gli spostamenti.
• Alterare le specifiche o tentare di apportare qualsiasi modifica all'apparecchio cui estere pericoloso.
• Assicurarsi che l'apparecchio non pogi sopra il cavo di alimentazione elettrica.
• Onde evitare rischi, nel caso in cui il cavo sia danneggiato, la sostituzione dovrè essere effettuata dal produttore, dal servizio assistenza autorizzati o da personale qualificato equivalente.
• Qualsiasi tipo di operazione elettrica richiesta nel processo di installmente dell'apparecchio deve essere compiuta da un elettricista specializzato o da una persona competente.
• Evitare che le parti soggette a surriscaldamento rimangano esposte.
• Per quanto possibile il retro dell'apparecchio dovrebbe rimanere vicino al muro, ma ad una distanza sufficiente a garantire l'areazione, come individato nelle istruzioni per l'installazione.
• Una volta effettuata l'installazione dell'apparecchio, attendere 2 ore prima di accenderlo, per permettere al liquido refrigerante di depositarsi.

ATTENZIONE! Assicurarsi sempre che le aperture di ventilazione, sua nella struttura dell'apparecchio che nella struttura dell'incasso, non rimangano mai ostruite.

Sicurezza dei Bambini

• Questo appearecchio non è destinato all'uso dei bambini né di persone con capacità limitate, a meno che non abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchio da parte dei loro responsabili.
  I bambini devono essere sorvegliati per evitare che giochino con l'appareccchio.

Assistenza. L'assistenza per quello

Uso quotidiano

L'apparecchio è progettato ad uso esclusivamente domestico e solamente per la conservazione di generi alimentari commestibili.
- Gli alimenti congelati, una volta scongelati, non vanno ri-congelati.
- I ghiaccioli possono causare bruciature da ghiaccio se consumati appena toti dal congelatore.
- Non rimuovere oggetti dal congelatore con le mani umide o bagnate, per evitare il rischio di abrasioni cutanee o bruciature da ghiaccio.

Manutenzione e pulizia

• Prima della manutenzione spegnere l'apparecchio e staccare la spina della presa.
• Non usare strumenti appuntiti per rimuovere brina o ghiaccio. (Si vedano le istruzioni sullo sbrinamento).

prodotto delve essere fornita escludvamente da

AVVERTENZA! Non utilizzato dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento diversi da quelli raccomandati dal produttore.

AVVERTENZA! Non utilizzato altri apparecchi elettrici all'interno dei frigoriferio a meno che non siano approvati per quello scopo dal produttore.

AVVERTENZA! Non danneggiare il circuito refrigerante.

personale autorizzato, e occorre utilizzare unicamente ricambi originali.

• Non tentate in nessun caso di procedere voi stessi alla riparazione. Riparazioni effettuate da persona inesperte potrebbero causare danni o gravi disfunzioni del prodotto. Rivolgersi al Centro Servizi locale.

Trattamento Apparecchi Obsoleti

• Prima di disfarsi di un apparecchio obsoleto, spegnerlo e scollegarlo alla presa di corrente. Recidere tutte le prese e renderle inutilizzabili.
• Assicurarsi che lo sportello non possa rianere bloccato (possibilmente rimuoverlo), independentemente dal fatto che si possa apriere dall'estemo.

UN PRODOTTO OBSOLETO POTREBBRE RIVELARSI FATALE SE USATO COME GIOCO DAI BABBINI

ATTENZIONE! Una volta divenuto obsoleto, l'apparecchio deve essere smaltito in conformità con le direttive RAEE (vedere除去). L'apparecchio contiene refrigerante di tipo R600 e gas inflammabile all'interno della schiuma isolante.

Leggere attendamente il manuale d'istruzioni prima dell'uso e conservarlo per future necessità.

2. POSIZIONAMENTO

Corretta Ventilazione

Occorre assicurare un'adeguata circolazione dell'aria intorno all'apparecchio per agevolare il dissipamento del calore e garantire un'elevata efficienza mantenendo bassi i consumi. A tal fine occorre lasciare sufficiente spazio libero intorno al frigorifero: almeno 100~mm nel retro, 100~mm ad agli lato, e non meno di 20~mm nella parte superiore. Prevedere uno spazio tale da poter aprire le porte a 160^ .

Alimentazione Elettrica

Il frigorifero funziona unicamente con alimentazione di corrente alternata monofase (220-240)V-/50Hz; 230V/60Hz. Se le variazioni di voltaggio nell'area di residenza dell'utente tendono a superare gli intervalli indicati, si consiglia, per maggior sicurezza, di applicare al frigorifero un apposto regolatore di voltaggio. Per l'alimentazione elettrica del frigorifero si richiede l'utilizzo di una presa di corrente singola, perché l'utilizzo di ciabatte o prolonghe. L'allaccio deve essere adatto ad una presa di corrente con filo di messa a terra.

Cavo di Alimentazione

Durante l'opération il cavo non va né allungato né arrotolato. É inoltre proibito tenere il cavo nelle vicinanze del compressore situato nel retro del frigorifero, data l'élevata temperatura di superficie di quest'ultimo quando il frigorifero è funzione. Un eventuale contatto potrebbe causare la disattivazione dell'isolamento o perdite di elettricità.

Protezione dall'Umidità

Evitare di collocare il frigorifero in una posizione ad elevato tasso di umidità, per diminuire il rischio che sulle parti metalliche si formi della ruggine. Si ricordi inoltre che è proibito spruzzare acqua direttamente sul frigorifero, onde evitare danni alsystema di isolamento o perdite di corrente elettrica.

Protezione dal Calore

Tenere il frigorifero lontano da qualsiasi fonte di calore ed evitare l'esposizione diretta alla luce del sole.

Luogo di installmente

Installare il frigorifero in una zona ben pianà e solida del pavimento. Non collocarlo su superfici soffici. In caso di dislivello, regolare adeguatamente i piedini. Non posizionare il frigorifero nelle vicinanze di qualsiasi casa che possa produrre un eco.

Tenere Lontano da Fonti di Pericolo

È altamente sconsigliato collocare il frigorifero nelle vicinanze di sostanze volatili o combustibili quali gas, petrolio, alcol, lacco, olio di banana, etc. è altresi vietato ripore le suddette sostanze all'interno del frigoriferro.

Spostamenti

Evitare di tener il frigorifero orizzontale, inclinato altri i 45^ , o capovolto durante l'installazione o il trasporto.

3. Precauzioni

L'acqua contenta nei cibi o l'aria penetrata durante l'apertura dello sportello possono causare la formazione di uno strato di brina all'interno del frigorifero, che tende ad indebolire l'apparecchio; si consiglia pertanto di procedere allo sbrinamento se lo strato di brina ha raggiunto i 2 mm di spessore.
- Lo sbrinamento del vano congelatore va effettuato manually. Prima di procedere allo sbrinamento, rimuovere cibo, portaghiaccio e scomparti presenti al suo interno e collocarli temporaneamente nel vano frigorifero; in seguito regolare la manopola del termostato sullo "0" (cosicché il compressore cesserà di funzionare) e lasciare lo sportello aperto fino a quando ghiaccio e brina si saranno sciolti completeness, depositandosi sul fondo del vano congelatore; rimuovere l'acqua con un panno morbido. In caso si desideri accelerare il processo di sbrinamento, si ponga una ciotola di acqua calda (intorno ai 50 C) dentro il vano congelatore, facendo attenzione a riportare la manopola del termostato nella posizione originale una volta ultimato il processo di sbrinamento.
- Onde evitare che la struttura interna si deformi, durante la fase di sbrinamento si sconsiglia di scaldare il vano congelatore versandovi direttamente acqua calda o utilizzando un asciugacapelli.
- Per prevenire danni alla struttura interna del vano o alla superfice dell'evaporatore, è inoltre sconsigliato raschiare ghiaccio e brina, o tentare di分开are gli alimenti dagli apposti contentitori nei quali sono stati congelati using oggetti appuntiti o di legno.
- Nel caso il cavo di alimentazione sia stato danneggiato, poiché si richiede l'utilizzo di strumenti specifici, occorre rivolgersi presso i punti di assistenza autorizzati dal produttore per la sostituzione.

4. Manutenzione e Pulizia

Sostituzione Lampadine

Per sostituire le lampadine seguire il procedimento sotto indicato:

• Scollegare l'apparecchio alla presa di corrente
• Premere le alette laterali della copertura della lampada e rimuoverle
• Sostituire la lampadina con una nuova, il cui massimo numero di watt èindicato nella targhetta interna dell'apparecchio, proprio accanto alla lampada
• Riccollocare la copertura sulla lampada e attendere 5 minuti prima di collegare nuovamente l'apparecchio alla presa di corrente.

5. Ricerca Guasti

1. QUANDO IL FRIGORIFERO NON FUNZIONA

Controllare che la corrente non sia saltata.

Controllare che la spina sia adeguatamente inserita nella presa di corrente.

Controllare che il fusibile non sia bruciato.

2. QUANDO IL FRIGORIFERO RAFFREDDA ECCESSIVAMENTE

Il termostato potrebbe essere stato regolato su temperature troppoasse.

Alimenti con un alto tasso di umidità, se collocati direttamente nelle vicinanze dei bocchetti dell'aria fredda, tendono a congelarsi lavorante.

Non si tratta pertanto di un indice di malfunzionamento.

3. QUANDO IL FRIGORIFERO NON RAFFREDDA A SUFFICIENZA

È possibile che il cibo sia troppo compresso all'interno del vano frigo, e che l'aria fredda abbia dunque dificoltà a circolare.

E possible che all'interno del frigorifero sia stato introdotto qualcosa di caldo o multi alimenti insieme.

É possible che lo sportello non sia stato chiuso correttamente.

Le guarnizioni dello sportello potrebbero essere danneggiate.

Il frigorifero potrebbe non essere adeguatamente ventilato.

Potrebbe esserci insufficiente spazio libero intorno alla struttura del frigorifero, sua ai lati sua sopra.

E possible che il termostato non sia regolato correttamente.

4. DURANTE LO SBRINAMENTO L'ACQUA SCORRE ALL'INTERNO DEL FRIGORIFERO E FUORIESCE SUL PAVIMENTO.

Verificare che il tubo e il bocchettone di scarico non siano ostruiti.

Verificare che la bacinella di scarico sia inserita correttamente.

5. QUANDO SI FORMA DELLA CONDensa ALL'ESTERNO DEL FRIGORIFERO

É possible che si formi della condensa esterna quando il tasso di umidità è particolaremente alto, ad esempio durante la stagione delle piogge. É lo stesso risultato che si ottiene versando dell'acqua fredda in un bicchiere e non è pertanto indice di alcun malfunzionamento; sareva sufficiente rimuovere la condensa con un panno asciutto.

6. QUANDO SI SENTE UN RUMORE DI ACQUA CHE SCORRE

Il liquido refrigerante quando scorre produce un suono simile all'acqua corrente, e non rappresenta pertanto alcun segnale di malfunzionamento.

7. QUANDO IL PANNELLO LATERALE DEL FRIGORIFERO SI SURRISCALDA

Il pannello laterale del frigorifero tends a surriscaldarsi quando lo sportello viene aperto e chiuso frequently, quando l'apparecchio vieneMESSO in funzione, e durante la stagione estiva quando la temperatura esterna è elevata. In questi casi è sufficiente evitare di toccare il pannello: si tratta del calore dissipato dall'interno e non è indicesi di alcun malfunzionamento.

6. Specifiche Tecniche

*Per il dettaglio delle specifiche tecniche si faccia riferimento alla targhetta identificativa nel retro del frigorifero.

*Le specifiche possono essere soggette a modificheanche sulla preavviso.

COMBINATO

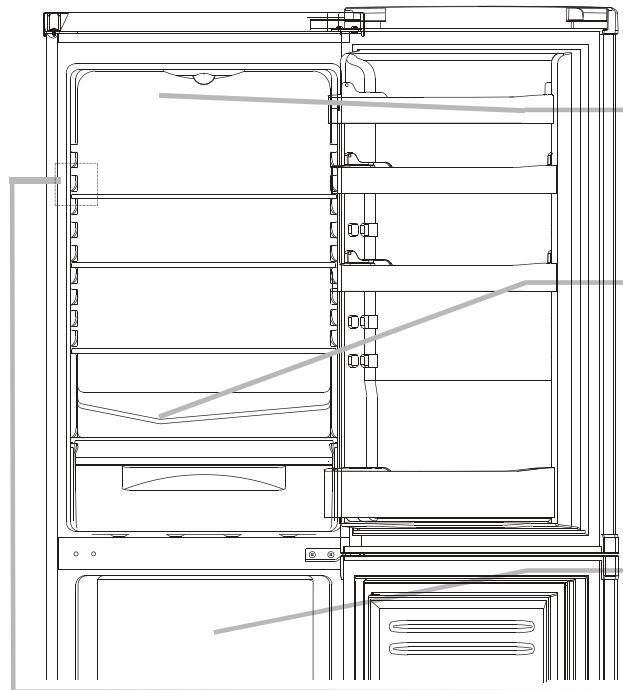

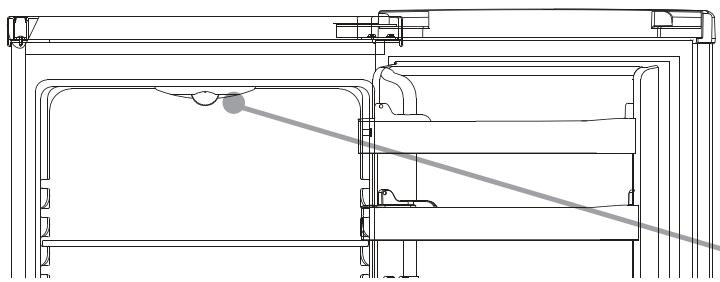

PANNELLO DI CONTROLLO

La scatola che contiene il termostato per la regolazione dell'apparecchio è situata nel vano frigo, in alto a destra. Per assicurarsi che il frigorifero funzioni verificare che la manopola del termostato non sia impostata sullo "0".

La targhetto identificativa indica la quantità massima di cibi che può essere congełata (vedere figura 2)

Il congelamento è garantito con qualunque impostazione del termostato (vedere figura 2)

In quello apparecchio lo sbrinamento del comparto frigo avviene automaticamente.

Assicurarsi che lo scarico dell'acqua sia sempre pulito. Assicurarsi che i cibi non siano aicontatto con il retro o con le parti laterali della struttura interna.

La formazione di brina o di alcune gocce d'acqua nel retro del comparto frigo durante il funzionamento è da considerarsi normale.

Si raccomanda di procedere allo sbrinamento del vano congelatore quando lo strato di brina ha superato i 3 mm.

NB. Questa è la targhetta identificativa. Nel caso si intenda contattare il nostro Centro Servizi a causa di danni o problemi, si ricordi di fornire le informazioni presenti nella targhetta.

Importante: se la temperatura nella stanza è molto elevata, l'apparecchio potrebbe rianere costamente in funzione ed è possibile che si formi uno strato di brina sul retro del comparto frigo. In quello caso abbassare l'impostazione della manopola (1-2)

INVERTIRE L'APERTURA DEGLI SPORTELLI

Per invertire l'apertura degli sportelli seguire leindicazioni concernenti le modalità di inserimento e la tipologia di cardine in dotazione nel vosto prodotto.

A

Posizionare o tenere il frigorifero inclinato di 45^ poiché occorre operare alla base dell'apparecchio.

1

Estrarre il perno inferiore rimuovendo le viti, il tacco e le guarnizioni; procedere quindi asportando lo sportello inferiore.

2

Rimuovere le viti centrali e asportare lo sportello superiore.

3

Rimuovere i cappucci (A) e (B), allentare le viti ed estrarre partzialmente il pannello.

4

Svitare il cardine destro.

5

Prima di procedere all'assemblaggio del cardine nel lato sinistro, ricordarsi di invertire la

6

Estrarre il tazzo dal lato sinistro e trasferirlo sul lato destro dello sportello.

7

Riasseblare i cardini e gli sportelli operando dal basso verso l'alto, nell'ordine 10203.

8
