Marke	HAIER
Modell	HBM-576SM
Produkttyp	Kühl-Gefrierkombination
Abmessungen (H x B x T)	Ca. 180 x 70 x 70 cm
Gewicht	Ca. 70 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Kältemittel	R134a oder R600a (Isobutan)
Klimaklasse	Nicht angegeben, für den Hausgebrauch geeignet
Kühlschrankkapazität	Ca. 300 L (Schätzung)
Gefrierkapazität	Ca. 100 L (Schätzung)
Gefrierdauer	Bis zu 24 h bei Ausfall
Abtauen	Automatisch im Kühlschrank, manuell im Gefrierschrank
Thermostat	Einstellbar, Positionen 1 bis 5 oder 1 bis 7 je nach Modell
Innenbeleuchtung	Austauschbare Glühlampe (max. 15 W)
Türtyp	Anschlag Tür, reversibel (Öffnungsrichtung umkehrbar)
Ablagen	Einscheibensicherheitsglas, höhenverstellbar
Gemüsefach	Ja, unten im Kühlschrank
Türfächer	Variable Anzahl (3-4 typisch)
Schnellgefrierfunktion	Nicht erwähnt
Urlaubsmodus	Nicht erwähnt
Tür-offen-Alarm	Nicht erwähnt
Geräuschpegel	Ca. 40 dB (Schätzung)
Justierfüße	Ja, verstellbar
Installationshinweise	Mindestbelüftung: 100 mm hinten, 200 mm oben
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; keine scharfen Werkzeuge zum Entfernen von Eis verwenden
Kindersicherheit	Kinder nicht spielen lassen; Tür vor Entsorgung demontieren
Reparierbarkeit	Nur Originalteile, Eingriffe durch autorisierten Fachmann
Garantie	Siehe Typenschild

Häufig gestellte Fragen - HBM-576SM HAIER

Wie stelle ich die Temperatur meines HAIER HBM-576SM Kühlschranks ein?

Der Thermostat befindet sich im Inneren des Kühlschranks oben rechts. Drehen Sie den Knopf von Position '0' (Aus) auf höhere Positionen für stärkere Kälte. Die Zwischenpositionen eignen sich für den normalen Gebrauch.

Was tun, wenn mein Kühlschrank nicht genug kühlt?

Überprüfen Sie, ob die Tür richtig geschlossen ist, ob Lebensmittel die Luftzirkulation blockieren, ob der Thermostat richtig eingestellt ist und ob das Gerät ausreichend belüftet ist (mindestens 10 cm hinten). Vermeiden Sie es, warme Lebensmittel hineinzustellen.

Wie taue ich den Gefrierschrank des HBM-576SM ab?

Ziehen Sie den Netzstecker oder drehen Sie den Thermostat auf '0'. Entfernen Sie die Lebensmittel und Ablagen. Lassen Sie die Tür offen, bis das Eis schmilzt. Zum Beschleunigen stellen Sie ein Gefäß mit heißem Wasser (50°C) hinein. Verwenden Sie niemals scharfe Gegenstände oder einen Haartrockner.

Kondensation tritt außen am Gerät auf, ist das normal?

Ja, das kann bei feuchtem Wetter oder in der Regenzeit auftreten. Wischen Sie die Feuchtigkeit mit einem sauberen Tuch ab. Dies ist kein Anzeichen für eine Fehlfunktion.

Kann ich die Öffnungsrichtung der Tür umkehren?

Ja, die Tür ist reversibel. Befolgen Sie die Anweisungen im Handbuch: Legen Sie das Gerät flach, entfernen Sie die Scharniere, tauschen Sie sie aus und montieren Sie die Türen von unten wieder an. Achtung, das Gerät ist schwer, holen Sie sich bei Bedarf Hilfe.

Was tun, wenn die Innenbeleuchtung nicht mehr leuchtet?

Ziehen Sie den Netzstecker. Entfernen Sie die Lampenabdeckung, ersetzen Sie die Glühlampe durch eine des gleichen Typs und der angegebenen maximalen Leistung (normalerweise 15 W). Setzen Sie die Abdeckung wieder auf, warten Sie 5 Minuten, bevor Sie das Gerät wieder einstecken.

Welches Kältemittel verwendet dieses Gerät?

Der Kältekreislauf enthält R134a oder R600a (Isobutan). R600a ist ein brennbares Naturgas. Überprüfen Sie das Typenschild im Inneren des Geräts für das genaue Modell.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch und lauwarmes Wasser. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Trocknen Sie alles gründlich, bevor Sie das Gerät wieder in Betrieb nehmen.

Was tun bei Stromausfall?

Vermeiden Sie unnötiges Öffnen der Türen. Die Lebensmittel bleiben mehrere Stunden kalt (Gefrierautonomie bis zu 24 h). Wenn der Ausfall länger dauert, überprüfen Sie den Zustand der Lebensmittel vor dem Verzehr.

Wo finde ich die Seriennummer und technische Informationen?

Das Typenschild befindet sich im Inneren des Kühlschranks oder auf der Rückseite des Geräts. Es gibt Modell, Seriennummer, Spannung, Kältemittel und maximale Gefrierkapazität an.

BEDIENUNGSANLEITUNG HBM-576SM HAIER

Dieses Gerät ist ausschließlich für den privaten Haushalt bestimmt.

Lesen Sieittebsorgfaltigthese Gebrauchsanweisung.Nur so konnen

Sie ihr Gerät richtig bedienen:

Gerätebeschreibung und Hinweise

zumLagernundEinfrierenvon

Lebensmitteln

Bewahren Sie die Gebrauchsanweisung gut auf.

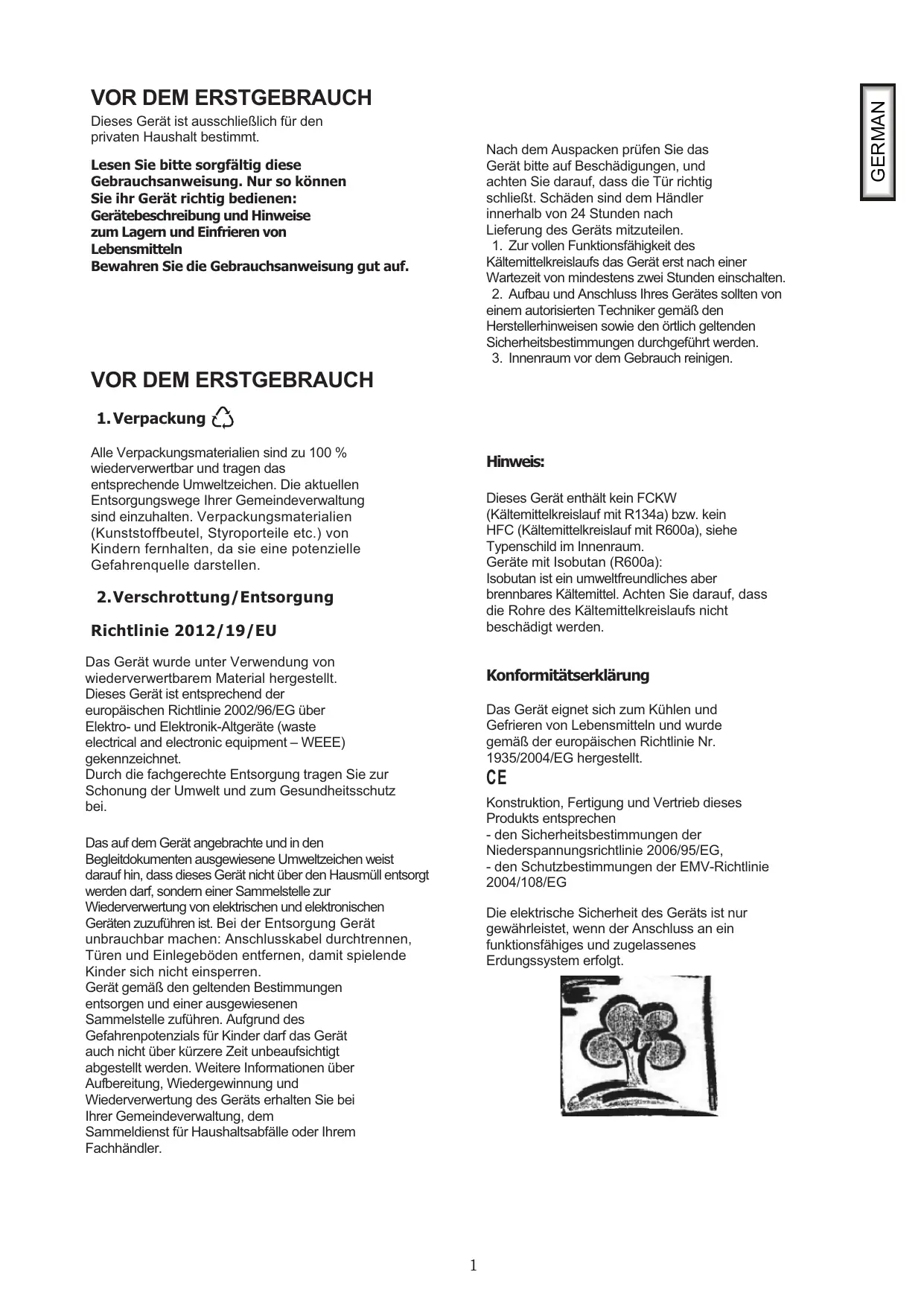

VOR DEM ERSTGEBRAUCH

1.Verpackung

Alle Verpackungsmaterialien sind zu 100% niederverwertbar und tragen das entsprchende Umweltzeichen. Die aktuellen Entsorgungswege ihrer Gemeindeverwaltung sind einzuhalten. Verpackungsmaterialien (Kunststoffbeutel, Styroporteile etc.) von Kindern fernhalten, da sie eine potenzielle Gefahrenquelle darstellen.

2. Verschrottung/Entsorgung

Richtlinie 2012/19/EU

Das Gerät wurde unter Verwendung von niederverwertbarem Material hergestellt.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste

electrical and electronic equipment - WEEE) gekennzeichnet.

Durch die fachgerechte Entsorgung tragen Sie zur Schonung der Umwelt und zum Gesundheitsschutz bei.

Das auf dem Gerät angebrachte und in den Begleit Dokumenten ausgewiesene Umweltzeichen weist daraufhin, dass这点 Gerät nicht über den Hausmüll entsorgt werden darf, sondern einer Sammelstelle zur

Wiederverwertung von elektrischen und elektronischen Geräten zuzuführen ist. Bei der Entsorgung Gerät unbrauchbar machen: Anschlusskabel durchtren

Türen und Einlegeböden entfernen, damit spielende Kinder sich nicht einsperren.

Gerät gemäß den geltenden Bestimmungen entsorgen und einer ausgewiesenen

Sammelstelle zuführen. Aufgrund des

Gefahrenpotenzials für Kinder darf das Gerät auch nicht über kürzere Zeit unbeaufsichtigt abgestellt werden. Weitere Informationen über Aufbereitung, Wiedergewinnung und

Wiederverwertung des Geräts erhalten Sie bei ihrer Gemeindeverwaltung, dem

Sammeldienst für Haushaltsabfälle oder ihrer Fachhändler.

Nach dem Auspacken prüfen Sie das Gerätitte auf Beschädigungen, und achten Sie darauf, dass die Turr richtig schließt. Schäden sind dem Handler innerhalb von 24 Stunden nach

Lieferung des Gerats mitzuteilen.

1. Zur vollen Funktionsfähigkeit des

Kältemittelkreislaufsdas Gerät erst nach einer

Wartezeit von mindestens zwei Stunden einschalten.

1. Aufbau und Anschluss Ihres Gerätes sollen von einem autorisierten Techniker gemäß den Herstellerhinweisen sowie den örtlich geltenden Sicherheitsbestimmungen durchgeführt werden.

2. Innenraum vor dem Gebrauch reinigen.

Hinweis:

Dieses Gerät enthalt kein FCKW

(Kältemittelkreislauf mit R134a) bzw. kein

HFC (Kältemittelkreislauf mit R600a), siehe

Typenschild im Innenaum.

Geräte mit Isobutan (R600a):

Isobutan ist ein umweltfreundliches aber brennbares Kältemittel. Achten Sie darauf, dass die Rohre des Kältemittelkreislaufs nicht beschädigt werden.

Konformitätserklarung

Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und wurde gemäß der europäischen Richtlinie Nr. 1935/2004/EG hergestellt.

CE

Konstruktion, Fertigung und Vertrieb these.
Produktus entsprechen

• den Sicherheitsbestimmungen der

Niederspannungsrichtlinie 2006/95/EG,

• den Schutzbestimmungen der EMV-Richtlinie 2004/108/EG

Die elektrische Sicherheit des Geräts ist nur gewährleistet, wenn der Anschluss an ein Funktionsfähiges und zugelassenes Erdungssystem erfolgt.

WICHTIGE SICHERHEITSHINWEISE

Folgende Hinweise dieren ihrer Sicherheit. Vor Aufbau oder Gebrauch sollen den Siesamtliche Hinweise gut verstanden haben. Ihr Sicherheit hat oberste Priorität.

Be Unklarheiten im Zusammenhang mit diesen Hinweisen setzen Sie sichitte mit der Kundendienstabteilung in Verbindung.

Aufbau

Das Gerät ist schwer. Vorsicht beim Verrücken.
Spezifikationsänderungen oder Umbauversuche stellen eine Gefährung dar.
- Es ist darauf zu achten, dass das Gerät nicht auf dem Netzkabel stehen. Ist das Netzkabel beschädigt, muss es zur Abwendung von Gefahren vom Hersteller, dem Kundendienstvertreter oder ähnlich qualifizierten Personen ersetzt werden.
- Der elektrische Anschluss theses Geräts ist von einem Elektriker oder einer qualifizierten Fachkraft vorzunehmen.
Wärmefuhrende Teile nicht freilegen. Das Gerät ist möglichst nahe an einer Wand zuplatzieren, darauf ist jeder der für die Belüftung erforderliche Abstand gemäß den Aufstellungshinweisen einzuhalten.
- Damit sich das Kältemittel absetzen kann, das Gerät erst nach einer Wartezeit von 2 Stunden einschalten.

ACHTUNG! Beluftungsöffnung in der Gerätewand oder im Einbaugehause nicht verdecken.

Sicherheit von Kindern

Das Gerät ist zum Gebrauch durch Kinder oder gehrechliche Personen nicht geeignet, es sei dess, diese stehen unter der Aufsicht eines Verantwortlichen, der für den sicheren Umgang sorgt.
- Das Gerät ist kein Spielzeug für Kinder! Kinder beaufsichtigen.

Hinweise zum Gebrauch

• Dieses Gerät ist nur für die Verwendung im Haushalt, d. h. zum Kühlen und Gefrieren von Lebensmitteln bestimmt.
  Gefriergut nach dem Auftauen nicht wieder einfrieren.
  Keine kohlensäurehaltigen Getränke einfrieren.
  Gefrierverbrennung durch sehr tiefe Temperatur. Eis nicht sofort vom Gefrierraum in den Mundnehmen.
• Gefriergut nur mit trockenen Händen entnahmen. Verletzungsgefahr durch Gefrierverbrennung.

Instandhaltung und Reinigung

• Vor dem Reinigen oder sonstigen Instandhaltungsarbeiten Gerät ausschalten und Netzsteckerziehen.

Zum Entfernen von Reif oder Eis kein Messer oder spitze Gegenstände verwenden. Siehe Hinweise zum Abtauen.

ACHTUNG! Zum Beschleunigen des Abtauvorgangs keine mechanischen Gegenstände oder sonstigen Hilfsmittel verwenden, es sei dess, diese werden vom Hersteller ausdrücklich empfohlen.

ACHTUNG! Innerhalb des Kuhl- oder Gefrierraums keine Elektrogeräte verwenden, es sei dann, es besteht eine entsprechende Empfehlung.

ACHTUNG! Kältemittelkreislauf nicht beschädigen.

Wartung

Wartungsarbeiten sind von einer autorisierten Fachkraft vorzunehmen. Es sind nur Original-Ersatzteile zu verwenden.

Gerät niemals selbst reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen oder schweren Funktionstörungen führen. Setzen Sie sich mit Ihrém örtlichen Kundendienst in Verbindung.

Gerät stillegen

• Vor der Entsorgung eines Altgerätes das Gerät ausschalten und Netzsteckerziehen. Anschlusskabel durchtrennen und unbrauchbar machen.
  Die Türarf nicht klemmen, auch wenn sie von innengeffnet werden kann. Tır am besten entfemen.

ALTGERÄTE KÖNNEN FÜR SPIELENDE KINDER TÖDLICH SEIN

VORSICHT! Bei der Entsorgung des Gerätes ist die WEEE-Richtlinie zu beachten (siehe unten). Ihr Gerät enthalt das brennbare Kältemittel R600a in der Isolierung

Vor der Inbetriebnahme die Gebrauchsanweisung aufmerksam durchlesen und für späterere Fälle aufbewahren.

Belüftung

Für ungehinderte Wärmeableitung, hohe Kühlleistung und niedrigen Energieverbrauch ist auf gute Luftzirkulation um das Gerät zu achten. Deshalb ist um das Gerät herum ausreichend Abstand zu halten. Der Abstand zwischen Wand und Rückseite des Geräts beträgt mindestens 100 mm. DerSECTION beitragt jeweils ebenfls 100 mm, der Abstand zur Decke mindestens 200 mm. Die Türen sollen im Winkel von 160^ geöffnet werden konnen.

Netzanschluss

Das Gerät an 220-240 V/50 Hz bzw. 230 V/60 Hz Wechselstrom anschließen. Ist die Spanningsfluktuation im Verbraucher so hoch, dass der oben genannte Bereich übersritten wird, so ist aus Sicherheitsgründen ein automatischer Spanningsregler für Wechselstrom zu verwenden. Das Gerät ist eine spezielle Steckdose anzuschreiben, die für andere Elektrogeräte gängigen Steckdosen sind unzulässig. Der Stecker ist auf die Steckdose mit Erdleiter abzustimmen.

Netzanschlusskabel

Das Kabel sollte für den Betrieb weder verlangert noch aufgewickelt werden. Außer dem ist des unzulässig, das Kabel in der Höhe des Kompressors auf der Rückseite des Kuhlgeräts zu führen, da die Oberflächentemperatur während des Betriebs relativ hoch ist. Ein Kontakt kann die Isolierung außer Kraft setzen oder zum Kriechverlust führen.

Schutz vor Feuchtigkeit

Das Gerät an einem trockenen Ort aufstellen, Feuchtigkeit verursacht ein Rosten der Metallteile. Das Gerät nicht direkt mit Wasser besprühen, dies führt zu Beeinträchtigungen der Isolierung sowie Kriechverlust.

Schutz vor Wärme

Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen.

Aufstellort

Der Untergrund muss fest und eben sein.

Das Gerät nicht auf weichem Untergrund wie Schaumstoff etc. aufstellen. Unebenheiten halten sich über die Justierschrauben ausgleichen. Keine Position mit Echoeffekt wahren.

Gefahr!

Das Gerät sollen nicht in der Nähe von flüchtigen oder brennbaren Stoffen wie Gas, Benzin, Alkohol, Lacken oder Bananenöl stehen. Diese)dürfen nicht im Kühlschrank gelagert werden.

Verrücken

Zum Befestigen oder Verrücken kann das Gerät nicht in die Horizontale gebracht oder um mehr als 45^ nach unten geneigt werden.

3. Vorsichtsmaßnahmen

Das in den Lebensmitteln enthaltene Wasser oder die durch Öffnen der Tur ins Innere des Geräts gelangte Umgebungsluftfeuchtigkeit kann eine Eisschicht bilden. Dicke Eisschichten beeinträchtigen die Kühlleistung. Deshalb sollte das Gerät abgetaut werden, sobald die Eisschicht dicker als 2 mm ist.
Das Abtauen des Gefrierraumes erfolgt manuell. Vor dem Abtauen Gefriergutschalen mit den Lebensmitteln an einem kühlen Ort lagern. Temperaturregler auf „0“ stellen (Kompressor außer Betrieb) und Tur offen setzen, bis die Eisablagerungen auf dem Gefrierraumboden abgetaut sind, Tauwasser mit einem weichen Tuch aufwischen. Zum Beschleunigen des Abtauvorgangs einen Topf mit freiem Wasser (ca. 50^ ) in den Gefrierraum setzen. Nach dem Abtauen Temperaturregler wieder auf die ursprüngliche Position zurückstellen.
- Den Gefrierraum nicht direkt mit freiem Wasser oder elektrischen Haartrocknern abtauen. Dies kann zur Deformierung der Innerverkleidung führen.
Zum Entfernen von Reif oder Eis sowie zum Lösen von in den Behältern festgefrorenem Gefriergut dürfen keine spitzen Gegenstände verwendet werden, da dies zu Schäden der Innenverkleidung oder der Oberfläche des Verdunsters führen kann.
- Der Austausch einer schadhaften Netzanschlussleitungarf nur durch eine vom Hersteller autorisierte Reparaturwerkstatt erfolgen, da hierfür Spezialwerkzeug erforderlich ist.

4. Pflege und Störungsbehebung

Gluhlampen austauschen

Beim Austausch der Gluhlampe ist wie folgt vorzugehen:

• Netzsteckerziehen bzw. Sicherung ausschalten.
• Seitliche Nasen der Lampenabdeckung zusammen und Abdeckung entfern.
• Gluhlampe wechseln, die empfohlene maximale Wattzahl ist dem Aufkleberiben der Lampe zu entnehmen.
• Abdeckung wieder anbringen, das Gerät nach 5 Minuten wieder mit dem Netz verbinden.

5. Störungsbehebung

1. DER KÜHLSCHRANK HAT KEINE KÜHLLEISTUNG

Gerät ist ausgeschaltet, Stromausfall.

Der Netzstecker sitszt nicht fest. Die Sicherung ist ausgeschaltet.

2. DER KÜHLSCHRANK HAT EINE ZU HOHE KÜHLLEISTUNG

Der Temperaturregler ist zu hoch eingestellt.

Werden Lebensmittel mit hohem Feuchtigkeitsgehalt in der kältesten Zone aufbewahr, konnen sie leicht gefrieren. Dies stellt keinen Mangel dar.

3. DER KÜHLSCHRANK HAT EINE ZU GERINGE KÜHLLEISTUNG

Die Lebensmittel stehen zu dicht beieinander, dies verhindert die Zirkulation

der Kaltluft. Warme Speisen und Getränke erst abkühlen setzen und

Kühlschrank nicht überladen. Die Tür schließ nicht richtig.

Die Turdichtungen sind beschädigt.

Der Kuhlschrank wird nicht beluftet.

Der Abstand zwischen dem Kühlschrank und den seitlich und oben angrenzenden

Flächen ist zu gering.

Die Temperatur ist nicht richtig eingestellt.

4. DER BODEN DES KÜHLRAUMES IST NASS.

Tauwasserrinne oder Tauwasserablaufrohr sind verstopft.

Die Tauwasserschale ist nicht richtig eingesetzt.

5. AN DER AUSSENSEITE DES KÜHLSCHRANKS BILDET SICH KONDENSWASSER

Bei hoher Luftfeuchtigkeit, beispelsweise bedingt durch feuchte Witterung, kann sich an der Außenseite Kondenswasser bilden. Der gleiche Effekt ergibt sich, wenn man eiskaltes Wasser in ein Glas füllt. Jedoch liegt kein Mangel vor. Flächen mit einem trockenen Tuch abreiben.

6. BLUBBERNDE ODER GURGELNDE GERÄUSCHE

Kältemittel fließt durch die Rohre. Dies stellt keinen Mangel dar.

7. DIE SEITENWAND DES KÜHLSCHRANKES ERWÄRMT SICH

Bei Inbetriebnahme sowie in der warmen Jahreszeit bei hohen Außentemperaturen erwartt sich die Seitenplatte des Schrankteils bei früigem Öffnen der Tür. Platte in dieser Fall nicht berühren. Es liegt darauf kein Funktionsmangel vor, die Erwärung ist auf die Wärmeableitung im Inneren des Geräts zusückzuführn.

*Die technischen Daten finden Sie auf dem Typenschild auf der Rückseite des Geräts.

*Anderungen vorbehalten.

KÜHL-GEFRIERKOMBINATION

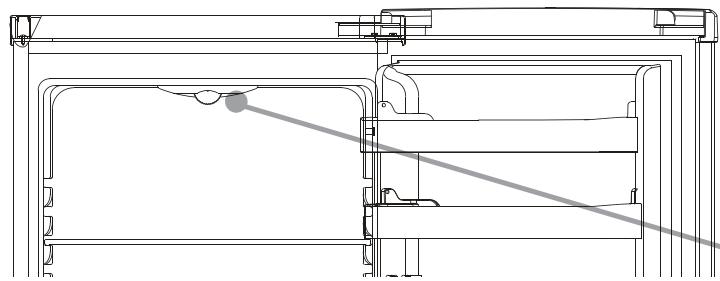

BEDIENBLENDE

Die Temperatureinstellung befindet sich auf der Innenseite des Kühlraums oben rechts. Zur Überprüfung der Funktion ist darauf zu achten, dass der Temperaturregler auf „0" steht.

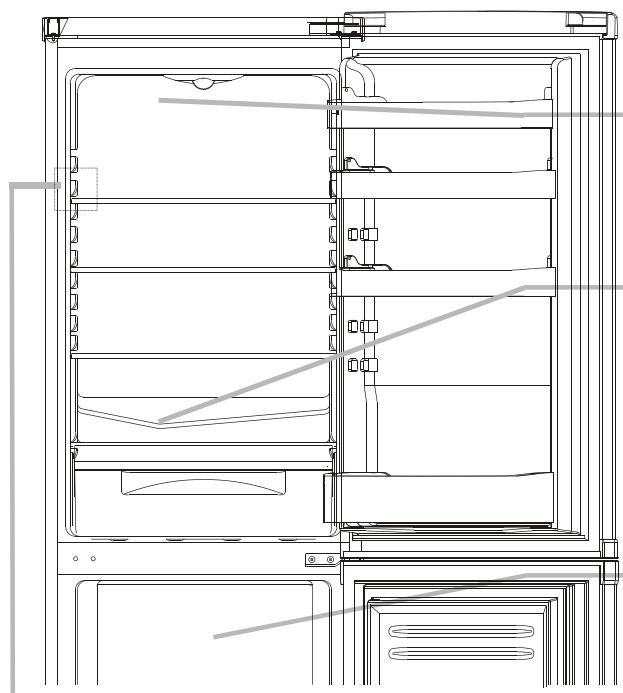

AUFTAUEN und GEFRIEREN

Dem Typenschild ist die maximale Menge an Gefriergut zu entnahmen (siehe Abbildung 2). Die Gefrierfunktion ist unabhängig von der Einstellung des Reglers.

(Abbildung 2)

Das Abtauen des Kühlraumes erfolgt automatisch.

Die Tauwasserrinne sollen stets sauber sein. Kuhlgut mit Abstand zur Rückwand sowie den Seiten des Kuhlraumes lagern.

An der Rückwand des Kuhlraums bilden sich während des Betriebs Tauwassertropfen oder Reif.

Wir empfehlen das Abtauen des Gefrierraums, sobald die Reifschicht mehr als 3 mm dick ist.

Hier befindet sich das Typenschild. Im Falle von Rückfragen an unseren Kundendienst bei Störungen sind diese Daten bereitzuhalten.

Wichtig! Ist die Raumtemperatur sehr hoch, so erarbeitet das Gerät ununterbrochen, und es bildet sich eine Eisschicht an der Rückwand des Kühlraums. In dieser Fall eine niedrigere Einstellung wahren (1-2).

Beim Wechsel des Turanschlags beachten Sieitte die Hinweise zu den Stopfen und Scharnieren des jeweiligen Geratetypes.

Der Boden des Gerats muss zugang lich sein. Dazu das Gerat im Winkel von 45^ neigen.

1

Unteres Scharnier entfernen. Hierzu Schrauben, Stopfen und Unterlagscheiben ], den, dann die unter Tur entfernen.

Mittlere Schraube lösen und obere Tür entfern.

3

Abdeckkappen A und B entfernen, Schrauben offen und Platte abheben.

Rechts Scharnier abschrauben.

Ausrichtung des Scharners wechseln und an der linken Seite montieren. ( )

6

Stopfen links entfernen und an der rechten Türseite anbringen.

Scharniere und Turen von unter nach oben wieder montieren, 10203.
