MANUALE UTENTE SR8875 NAVIBOT SAMSUNG

• Prima di utilizzato quello prodotto, leggere attendamente le istruzioni.
• Solo per uso interno.

Preparazione

Informazioni di sicurezza 3

Informazioni di sicurezza 3

Important istruzioni di sicurezza 4

Installazione

Installazione 12

Accessor1 13

Ricarica 14

Installazione della virtual guard (opzionale) 16

Nomenclatura delle parti della virtual guard 17

Inserimento delle batterie 17

Operazioni

Uso dell'aspirapolvere robot 18

Metodi di pulizia per agli modalità 20

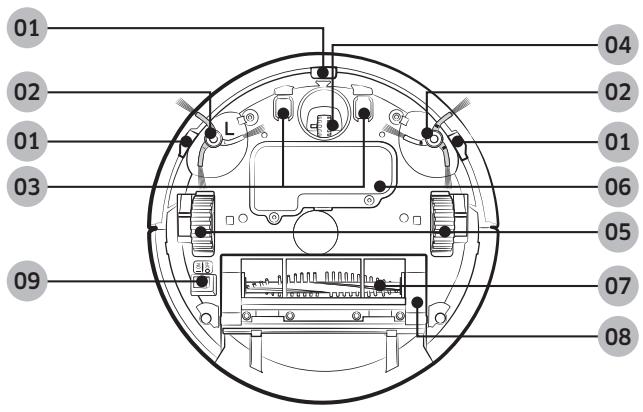

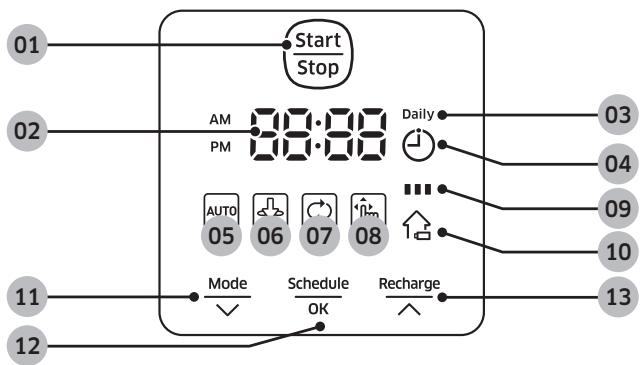

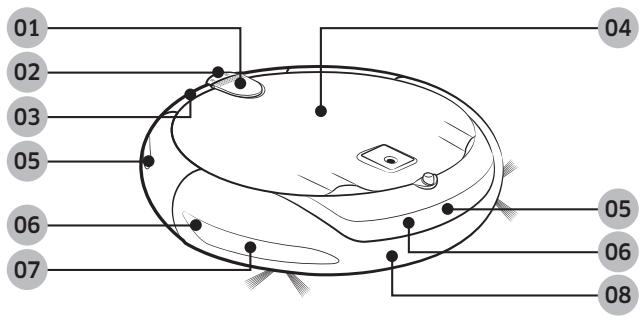

Nomenclatura delle parti 25

Impostazione dell'ora/della programmazione 26

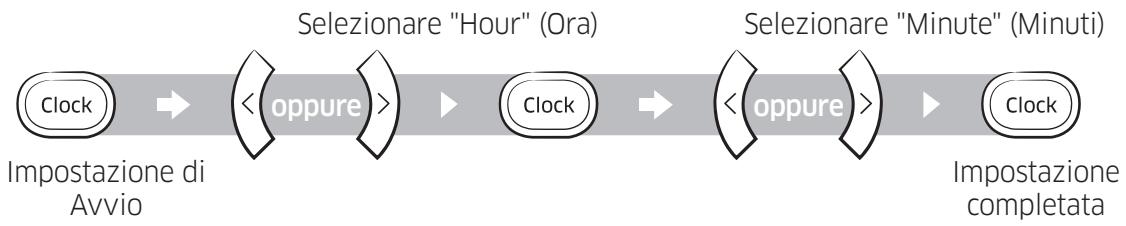

Impostazione dell'orario 26

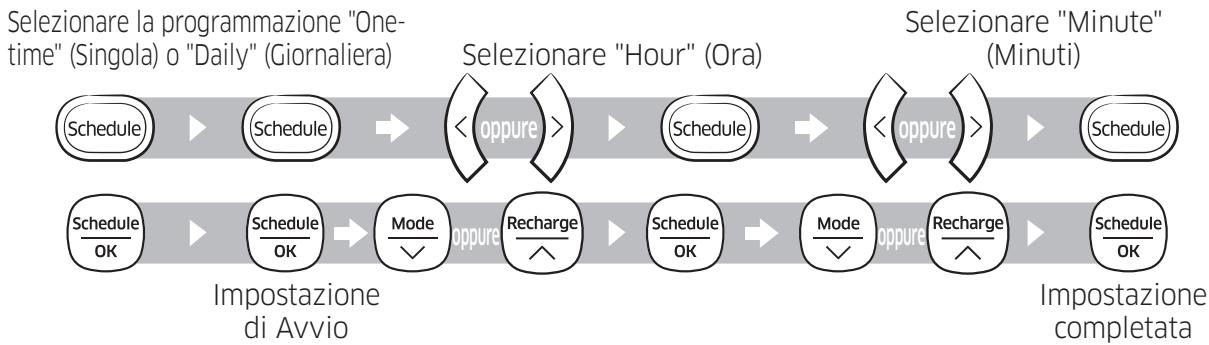

Impostazione della programmazione 26

Manutenzione

Pulizia e manutenzione 27

Pulizia del contentatore di raccolta polvere 27

Vuotamento del contentatore di raccolta polvere (Vuotamento rapido) 28

Pulizia delle ruote di guida 28

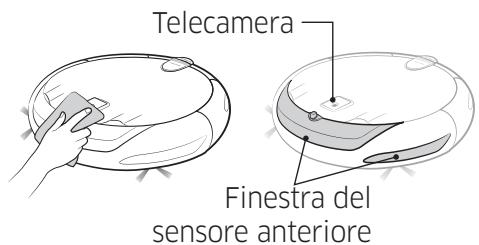

Pulizia dei sensori e della telecamera 28

Pulizia della spazzola principale 29

Pulizia della spazzola laterale 30

Appendici

Note e precauzioni 31

Ricarica 31

Utilizzo 31

Pulizia e manutenzione 33

Informazioni sulla batteria 33

Informazioni sul sensore IrDA 34

Codici informativi 35

Risoluzione dei problemi 36

Avvertenze sulla batteria 38

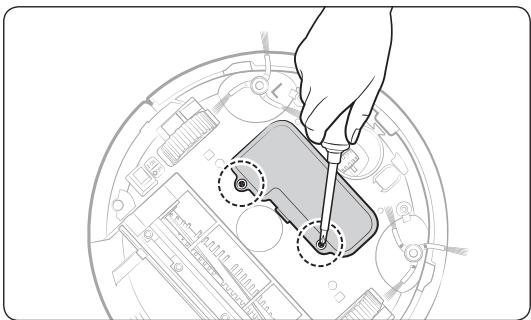

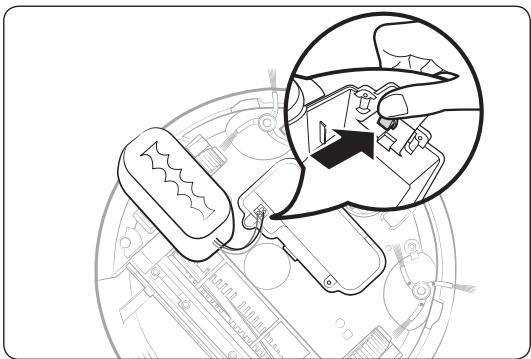

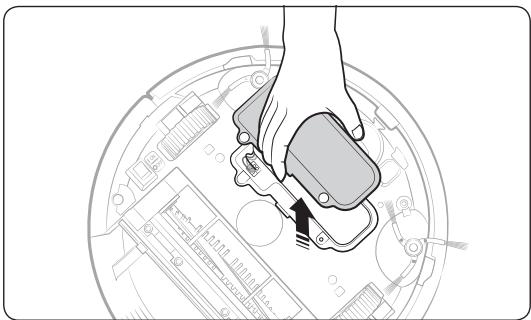

Come estrarre la batteria 38

Specifiche 40

Informazioni di sicurezza

AVVERTENZA

• Prima di utilizzare il prodotto, leggere attendamente quello manuale e conservarlo per future consulzioni.

AVVERTENZA

• Dal momento che queste istruzioni coprono diversi modelli di prodotto, le caratteristiche dell'aspirapolvere acquistato potrebbero differire leggermente da quanto descririto in quello manuale.

Simboli di Attenzione/Avverenza utilizzati

AVVERTENZA

Indica il possibile rischio di lesions gravi perfino mortali.

ATTENZIONE

Indica il rischio di lesioni personali o danni materiali.

Altri symboli utilizzati

NOTA

Indica che il testo che segue contiene informazioni importanti.

Importanti istruzioni di sicurezza

Durante l'uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base, tra le quali:

Leggere completeness le istruzioni prima di utilizzato l'aspirapolvere robot.

Scollegare la base di ricarica alla presa elettrica in caso di inutilizzo e prima di effettuire la manutenzione.

AVVERTENZA

Per ridurre i rischi di incendio, scariche elettriche o lesions:

Generale

• Usare il prodotto solo secondo quando descripto in quello manuale.
• Non utilizzato l'aspirapolvere robot o la base di ricarica se risultano danneggiati.
• In caso di malfunzionamento, caduta, danni, permanenza all'esterno o immersione in acqua dell'aspirapolvere robot o della base di ricarica, rivolgersi al centro assistenza clienti.
• Non maneggiare il prodotto o la base di ricarica con le mani bagnate.
• Usare il prodotto solo su superfici asciutte e in interno.
• Questo apparecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone con handicap fisici, sensoriali o mentali oswana esperenza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi adesso associati.
• I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini sulla supervisione di un adulto responsabile.

Base di ricarica (Stazione)

• Non modificare la spina polarizzata per adattarla a una presa non polarizzata o a un cavo di prolunga.
• Nonutilizzare in esterno o su superfici bagnate.
• Scollegare la base di ricarica alla presa elettrica in caso di inutilizzo e prima di effettuare la manutenzione.
• Usare solo la base di ricarica fornita in dotazione dal costruttore.
• Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.
• Non trasportare il prodotto tirandolo per il cavo, non utilizzato il cavo come una maniglia, non incastrare il cavo chiudendo una porta, non far passare il cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da superfici calde.
• Non utilizzato prolonghe o prese con una capacité di corrente inadequata al carico.
• Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare il prodotto, afferrare la spina, non il cavo.
• Non après o bruciare le batterie poiché potrebbero esplodere ad elevat temperature.
• Non tentare di aprire la base di ricarica. Le riparazioni devono essere eseguite esclusivamente da un centro assistenza clienti qualificato.
  Non esporre la base di ricarica a temperature elevate, umidità o vapore.

Aspirapolvere robot

• Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monetete o simili.
• Non utilizzato perché non è stata filtrato. Durante la manutenzione dell'unità, non insertire dita o altri oggetti nel comparto della ventola per evitare lesioni in caso di attivazione accidentale del prodotto.
• Non inseire oggetti estranei nelle aperture di ventilazione. Non utilizzare se le aperture sono ostruite; mantenerle libere da polvere, residui, capelli o qualunque oggetto possa ridurre il flusso dell'aria.
• Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante idraulico, ecc.).
• Non aspirare oggetti ardenti o che producono fumo, quali sigarette, fiammiferi o braci.

• Non aspirare liquidi infiammabili o combustibili quali benzina, né usare in luoghi dove tali sostanze potrebbero essere presenti.

• Non usare in luoghi in cui siano presenti candele o lampade da ravolo appoggiate al pavimento.

• Non usare in luoghi in cui siano presenti fiamme libere (camini o stufe).

• Non usare in luoghi in cui siano presenti alcool distillato, diluenti, portacenere con sigarette accese, ecc.

• Non usare in spazi ristretti in cui siano presenti vapori rilasciati da vernici a base d'olio, diluenti, antitarme, polveri infiammabili o altri vapori esplosivi o tossici.

• In caso di uso intensivo o temperature estreme, dalle batterie può fuoriuscire liquido.
• Se il liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare immediatamente con acqua corrente per almeno 10 minuti. Consultare un medico.

AVVERTENZA

Alimentazione

• Evitare qualsiasi rischio di incendio o scariche elettriche.

• Non danneggiare il cavo di alimentazione.

• Non estrarre il cavo di alimentazione con forza eccessiva e non toccare la spina con le mani bagnate.
• Non utilizzato altra fonte di alimentazione che non sia quella fornita alla rete nazionale e non utilizzato una presa multipla che alimenti più disposativi contemporaneamente.
• Non dimincenticare il cavo di alimentazione appoggiato a terra.

• Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.

• Rimuovere polvere e sostanze estranee dai poli e dai contatti della spina elettrica.

• Rischio di scarica elettrica o malfunzionamento.

Prima dell'uso

• Nonutilizzare l'aspirapolvere robot vicino a materiali combustibili.

• Non posizionarlo vicino a candele accese, lampade da ravolo, camini o materiali infiammabili quali benzina, alcohol, diluenti, ecc.

• L'aspirapolverere robot è solo per uso domestico, pertanto se ne sconsiglia l'uso in attici, seminterrati, magazzini, edifici industriali, spazi esterni, luoghi caratterizzati da umidità (come lavanderie e bagni), su ravoli o scaffali.

• In caso contrario l'aspirapolvere robot potrebbe subire danni o funzionare in modo anomalo.

• Installare la Virtual guard (opzionale) davanti ad aree pericolose (quali scale o guide) per evitare di danneggiare il prodotto o di ferarsi.

• Per la propria sicurezza, tenere sempre pulito il sensore di dislivello.

• L'aspirapolvere robot non deve atraversare pozze di liquido o entrare a contatto con liquidi.

• Se le ruote attraversano un liquido, l'aspirapolvere robot cui si datti e contaminare altre aree lungo il suo passaggio.

• Non versare liquidi sul caricabatterie.

• Pericolo di scariche elettriche o incendio.

• Non usare la base di ricarica per scopi diversi da quelli per la quale è stata progettata.

• La base di ricarica potrebbe subire gravi danni o potrebbe asservi il rischio di incendio.

• Per la propria sicurezza, Maintainere sempre il sensore di dislivello pulito.

Utilizzo

• Qualora si avvertano odori o rumori insoliti o si noti del fumo fuoriuscire dall'aspirapolvere robot, specnere immediamente l'apparecchio premendo l'interruttoreippo sul fondo del robot e contattare il centro assistenza.

Pulizia e manutenzione

• Se il cavo di alimentazione è danneggiato, contattare il centro assistenza per richiederne la sostituzione da parte di un technique certificate.

• Pericolo di scariche elettriche o incendio.

• Per sostituire le batterie, rivolgersi al Centro assistenza Samsung Electronic.

• L'uso di batterie di altri prodotti cui provocare malfunzionamenti.

ATTENZIONE

Prima dell'uso

• Inserire il contentitore di raccolta polvere prima di attivare l'aspirapolvere robot.
• Aprire le porte dell'appartamento in modo che l'aspirapolvere robot sia in grado di accedere in agliStanza e pulirla; ricordarsi inoltre di installare la Virtual guard (opzionale) davanti alla porta di ingressso altre che di balconi e bagni e altri aree nelle quali il robot potrebbe cadere o danneggiarsi.

• Prestare attenzione alle seguenti condizioni per effettuire una ricarica corretta delle batterie.

• Accendere sempre la base di ricarica.

• Installare la base di ricarica in un luogo facile da individuare per il robot.

• Non lasciare oggetti davanti alla base di ricarica.

• Durante l'installazione della base di ricarica, non lasciare il cavo disatteso sul pavimento poiché il robot potrebbe rinanervi impigliato.

• Non usare l'aspirapolvere robot su pavimenti scuri.

• L'aspirapolvere robot potrebbe non essere in grado di funzionare regolarmente.

• Non sollevare il robot afferrandolo per la maniglia del contentatore di raccolta polvere.

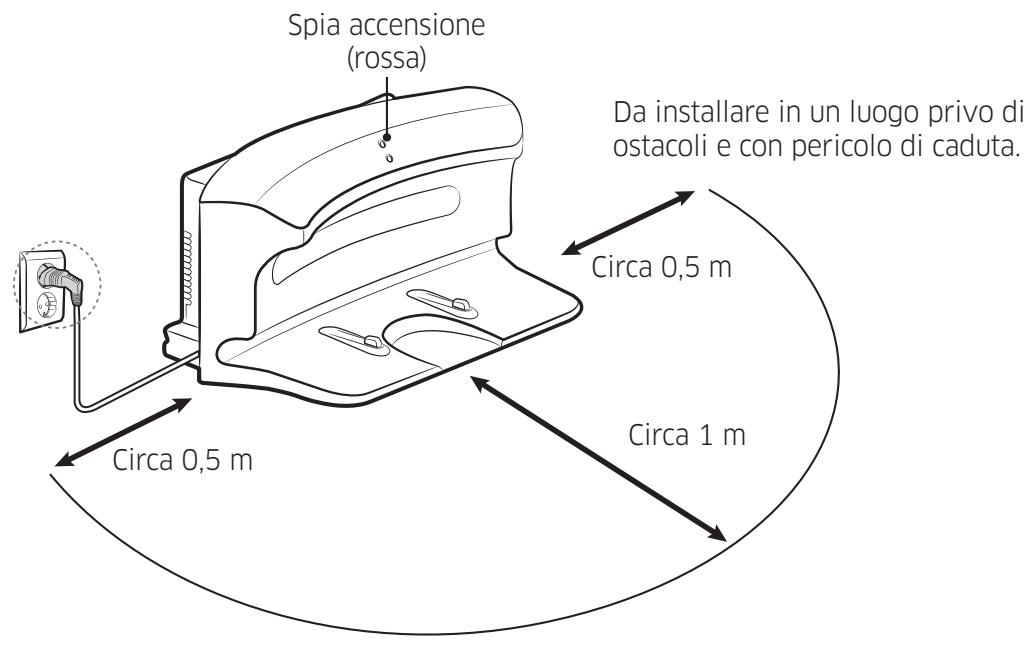

• Non posizionare oggetti a meno di 0,5 m sui lati e 1 m sulla parte anteriore della base di ricarica.
• Accertarsi che i contatti della base di ricarica non siano danneggiati o coperti da sostanze estranee.

• Non installare la base di ricarica su un pavimento nero o scuro.

• Se il pavimento intorno alla base di ricarica è scuro, il robot potrebbe non riuscire a raggiungere la stazione per effettuire la ricarica.

• Prima di avviare la pulizia, rimuovere qualsiasi oggetto possa ostacolare il movimento dell'aspirapolvere robot (ad esempio i giochi per bambini).

Utilizzo

• L'uso dell'aspirapolvere robot su tappeti molto alto cui po'daneggiare sia il robot sia il tappeto.
• L'aspirapolvere robot non è in grado di passare su tappeti più spessi di 1 cm.
  Non usare l'aspirapolvere su un ravolo o in luoghi elevati da terra.
• Il robot potrebbe cadere e subire danni.
• L'aspirapolvere robot potrebbe urtare sedie e gambe di tavoli, quando spostarli prima di azionare il robot per effettuare una pulizia rapida ed efficiente.
• Quando il robot è in funzione, non sollevarlo o portarlo in un'altra zona.
• Non trattener l'aspirapolvere robot per le ruote durante lo spostamento in un'altra stanza.
  Non posizionare oggetti sopra il robot poiché potrebbe malfunzionare.
• Rimuovere eventuali sacchetti di carta o plastica grande prima di usare il robot poiché potrebbero bloccarne le aperture di ventilazione.

• L'aspirapolvere robot potrebbe non essere in grado di svolgere la sua funzione se bloccato sulla soglia di ingressso o della veranda.

• Per motivi di sicurezza, l'aspirapolvere robot interrompe il funzionamento se non è in grado di muoversi per più di 5 minuti.

• Per riprendere il regolare funzionamento, spegnerlo e riaccenderlo dopo averlo spostato in una nuova posizione nella quale sia in grado di proseguire la sua funzione.

• Non rivolgere il puntatore rosso direttamente verso persona o animali (opzionale).

Pulizia e manutenzione

• Per evitare di danneggiare l'aspirapolvere robot, rispetto le seguenti condizioni.
• Non pulire l'aspirapolvere robot spruzzandovi sopra acqua, né usando benzina, diluenti, acetone o alcohol.
• Non smontare o riparare autonomamente l'aspirapolvere robot.
• Tale operazione deve essere effettuata da un technique qualificato.
• Mantenere sempre puliti il sensore degli ostacoli e quello di dislivello.
• In caso si accumuli dello sporco, i sensori potrebbero non funzionare correttamente.

La base di ricarica deve sempre essere accesa.

NOTA

Installare la base di ricarica in un luogo che presenti pavimento e pareti a livello.
Installare la base di ricarica secondo la venatura del parquet.
- Se il tasting di accensione è spento, l'aspirapolvere robot non effettuerà la ricaricaanche se collegato alla stazione.
- Accendere sempre la base di ricarica.

• Se la base di ricarica non è alimentata, il robot non sare in grado di effettuare la ricarica automatica.

• Se l'aspirapolvere robot viene lasciato scollegato alla base di ricarica, la batteria si scaricherà naturalmente.

• Se l'aspirapolvere robot è in modalità risparmio energetico, l'alimentazione non si attiverà nemmeno spegnendo e riattivando il tasto di accensione. Tenere premuto il tasto Start/Stop sull'aspirapolvere robot.

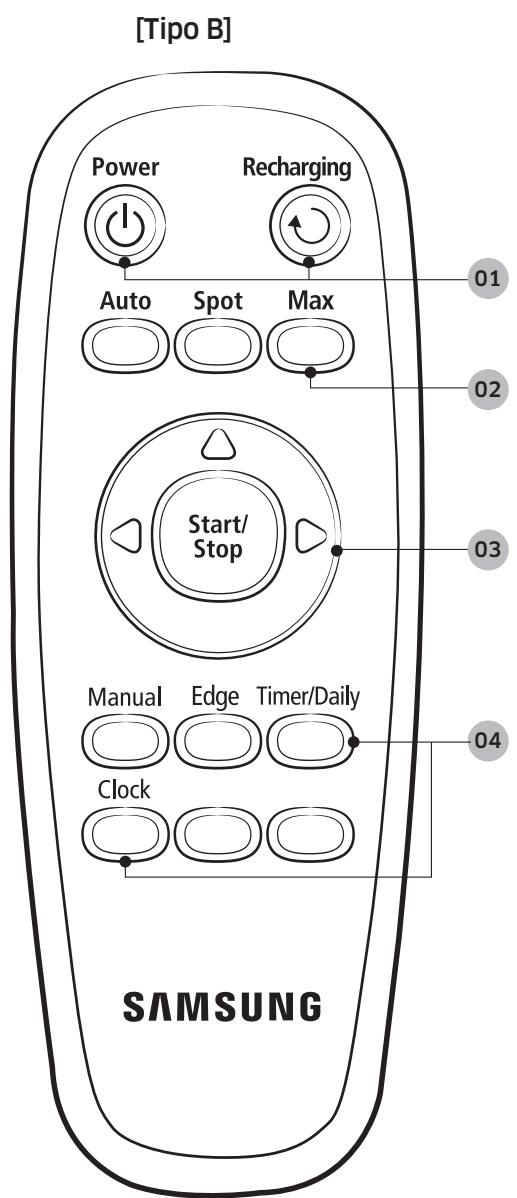

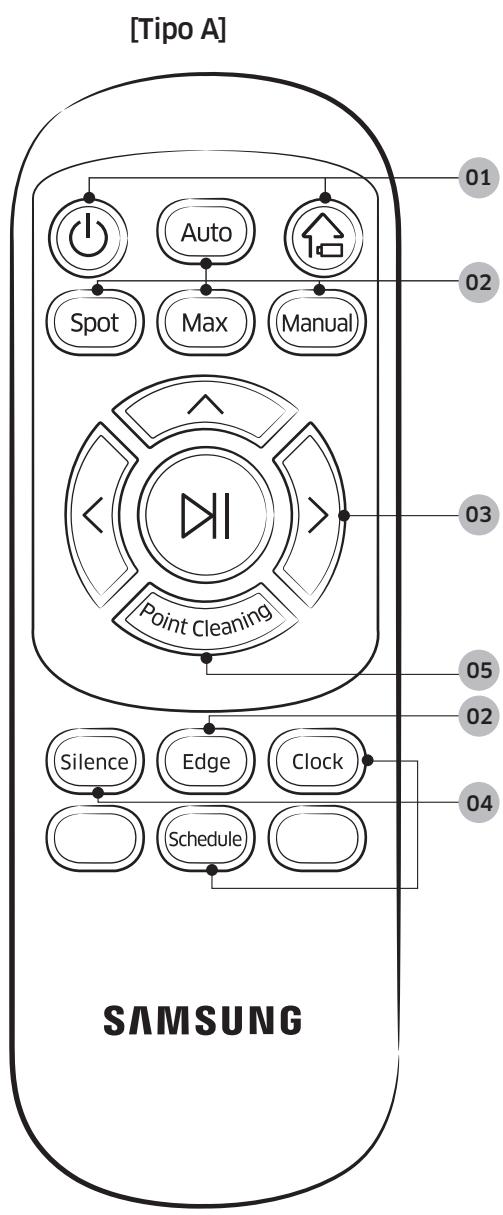

Telecomando (opzionale)

Batterie [Tipo AAA (opzionale)]

Manuale dell'utente

Filtro di ricambio (opzionale)

Spazzola per pulizia

Virtual guard (opzionale)

La prima ricarica après l'acquisto richiede circa 120 minuti e il tempo di utilizzo è di circa 90 minuti.

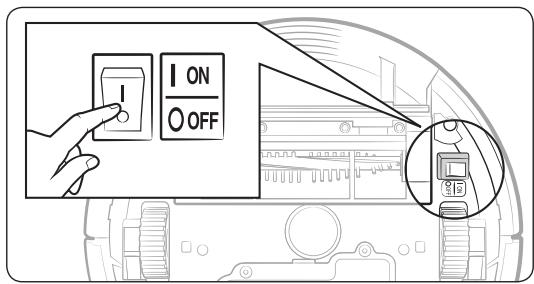

1 Premere il tasting di accensione postosul fondo.

Per accendere l'aspirapolvere robot, premere il tasto di accensione.

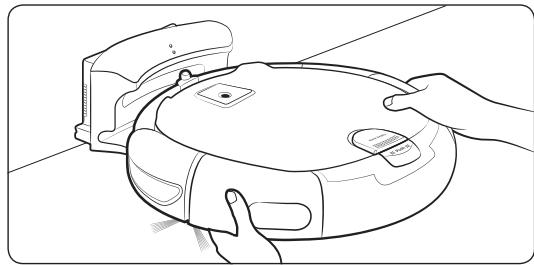

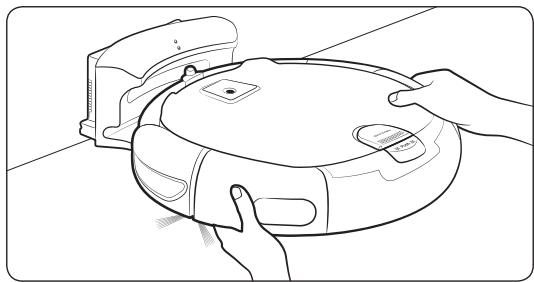

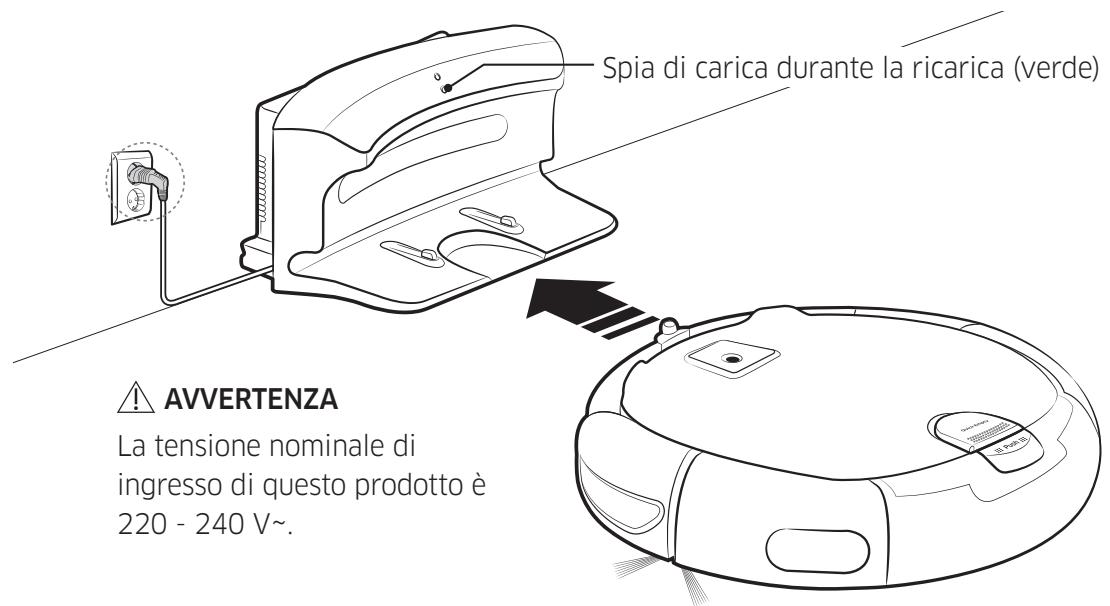

2 Effettuare la ricarica manuale dell'aspirapolvere robot posizionandolo nella base di ricarica.

Verificare che i contatti di ricarica del robot e della stazione siano allineati.

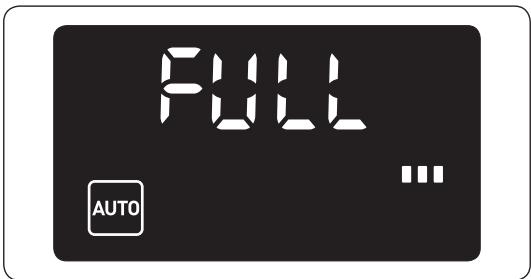

3 Controllare lo stato della carica.

"..." si attiverà in base all'andamento della ricarica quando "FULL" si accenderà al terme della ricarica.

Ricarica automatica

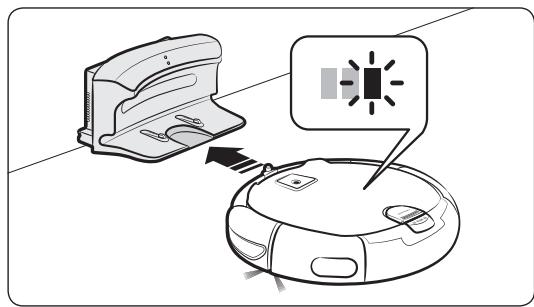

Quando la spia della batteria lampeggia durante la pulizia, l'aspirapolvere robot ritorna alla base di ricarica automaticamente per eseguire la ricarica delle batterie.

Ricarica

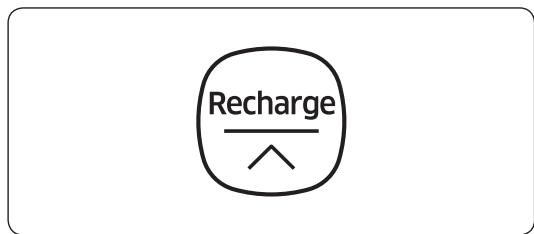

E' possibile indicate all'aspirapolvere robot di recarsi alla base di ricarica durante il processo di pulizia.

Batterie scariche (Lo)

Effettuare la ricarica manuale dell'aspirapolvere robot posizionandolo nella base di ricarica.

Azioni da intraprendere se la ricarica non viene eseguita

Verificare l'installazione della base di ricarica quando;

• la base di ricarica è posizionata in un luogo nel quale il robot non ha un facile accesso.
• la distanza tra la base di ricarica e il robot è superiore ai 5 m
• L'aspirapolvere robot potrebbe impiegare molto tempo per raggiungere la base di ricarica

Ricaricare manualmente l'aspirapolvere robot quando:

• la base di ricarica è posizionata in un angolo
• la batteria è Completely scarica
• l'aspirapolvere robot è bloccato da un ostacolo (un mobile, ad esempio)
• l'aspirapolvere robot non è in grado di oltrepassare una soglia che lo separa alla base di ricarica (l'altezza massima della soglia che l'aspirapolvere robot è in grado di oltrepassare è di circa 1,5 cm)
• quando la spia dell'indicatore della batteria lampeggia e sul display appeare "Lo"
• quando l'aspirapolvere robot è impostato in modalità Pulizia Spot o Pulizia manuale

Installazione della virtual guard (opzionale)

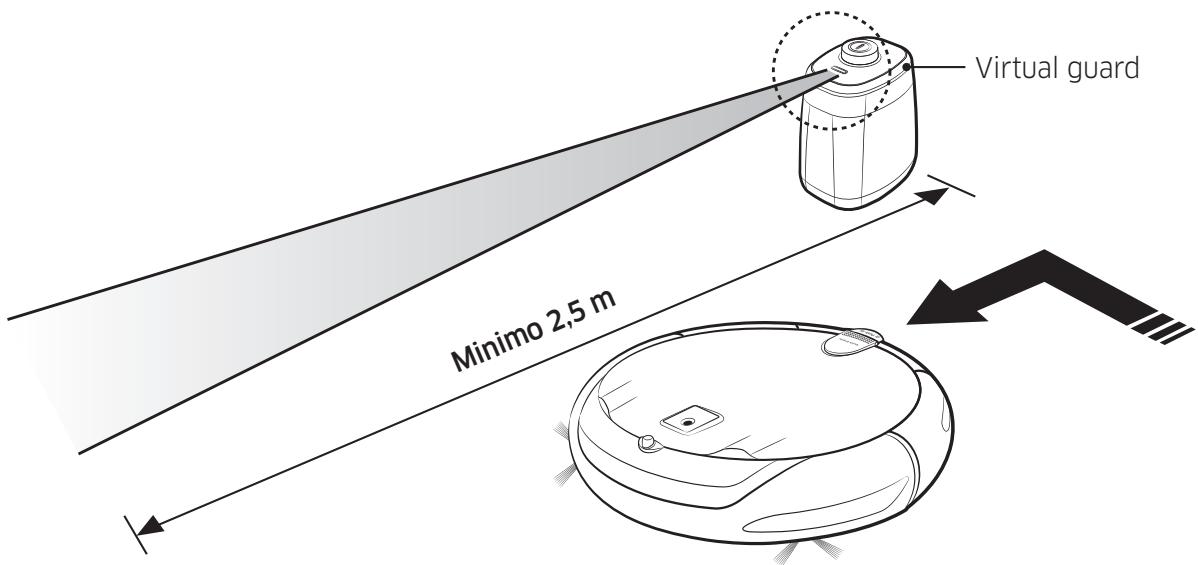

I raggi infrarossi emessi alla Virtual guard impedisco all'aspirapolvere robot di accedere ad alcune zone.

La distanza della parete virtuale è di minimo 2,5 m e può differire in base allo spazio circostante e ai movimenti del robot.

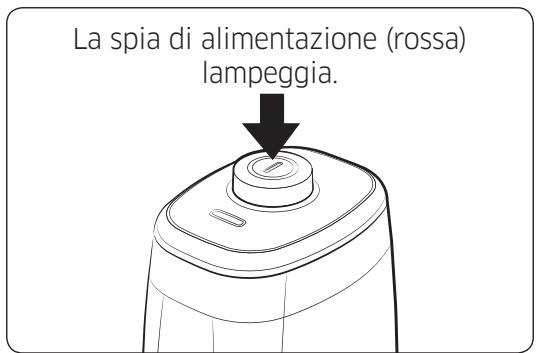

1 Premere il tasting di accensione per accendere il robot

2 Installare la Virtual guard laddove si intenda vietare l'accesso all'aspirapolvere robot.

Verificare che il sensore di distanza sia rivolto nella direzione desiderata nella quale si intende creare la barriera invisibile (che limiterà l'accesso all'aspirapolvere robot).

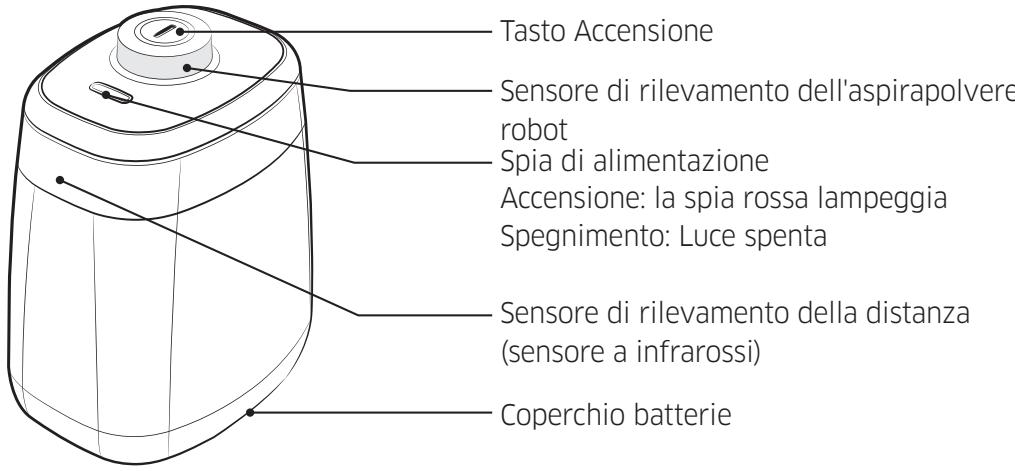

Nomenclatura delle parti della virtual guard

Insetimento delle batterie

Le batterie della Virtual guard devono essere acquistate a parte.

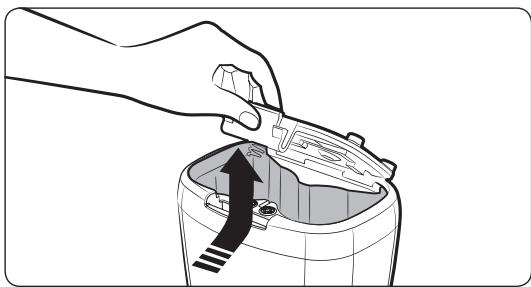

1 Apriré il coperchio della batteria della Virtual guard premendo la linguetta di blocco, quindi sollevarlo.

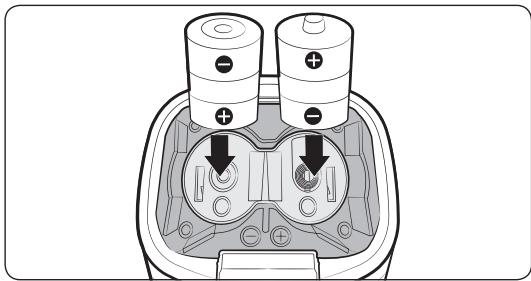

2 Inserire le batterie (tip D) come lostrato nell'imagine (controllare le polarità +, -).

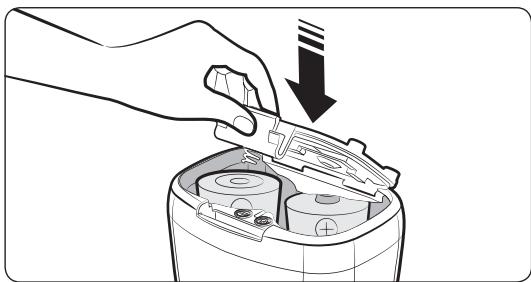

3 Inserire un'estremità del coperchio nell'alloggiamento e premere l'altra estremità per chiudere il vano batterie.

Prima di utilizzato l'aspirapolvere robot premere il tasto di accensione.

Accensione e spegnimento

Attivare/disattivare il tasto di accensione posto sul fondo dell'aspirapolvere robot.

AVVERTENZA

Se il robot non viene utilizzato per 10 minuti, l'apparecchio si spegne automaticamente.

Start Stop

Recharge

Schedule OK

Uso della modalità Pulizia automatica

L'aspirapolvero robot si sposta e pulisce automaticamente fino a quando non abbia passato la zona interessata almeno una volta. * Interruzione della pulizia: Premere brevamente il tasting [Start Stop].

Uso delle modalità di pulizia

E' possibile impostare la modalità di pulizia preferita.

Ricarica

E' possibile indicate all'aspirapolvere robot di recarsi alla base di ricarica durante il processo di pulizia.

Impostazione della programmazione

È possibile impostare o annullare una programmazione singola o giornaliera.

• Vedere "Impostazione della programmazione".

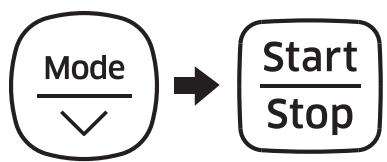

Selezione della modalità di pulizia

Modalità di pulizia	Come selezionarla	Icona visualizzata
Pulizia automatica	Premere una volta	AUTO
Pulizia spot	Premere due volte
Pulizia max	Premere 3 volte
Pulizia manuale	Premere 4 volte
Pulizia bordi	Premere 5 volte

• Quando l'aspirapolvere robot è in fase di ricarica, è possibile selezionare solo le modalità Pulizia automatica, Pulizia Max o Pulizia bordi.

Metodi di pulizia per anni modalità

Pulizia automatica

Pulisce automaticamente fino a quando l'intera area viene passata una volta.

Pulizia spot

Pulisce in modo accurato una zona delimitata. Questa modalità può essere utilizzata per pulire briciole di pane o dolci.

Pulizia max

La pulizia continua fino all'esaurimento della batteria.

Pulizia manuale

Per pulire un'area specifica (pulizia spot) è possibile spostare l'aspirapolvere robot mediate telecomando.

Pulizia bords

Il robot esegue una pulizia accurata di bordi e angoli avvincandidosi il più possibile.

[Tipo A]	[Tipo B]	01 Accensione/Ricarica
		Accensione
	Power	Attivare/disattivare l'alimentazione dell'aspirapolvere robot
	Recharging
		Ricarica
		Selezionare perindicare all'aspirapolvere robot di recarsi alla base di ricarica durante ilprocesso di pulizia.
		02 Modalità di pulizia
	Auto	Pulizia automatica
		Selezionare pereffettuare la pulizia automatica di una zona
	Spot	Pulizia spot
		Selezionare pereffettuare la pulizia intensa di una specifica zona
		Pulizia max
	Max	Selezionare perindicare al robot di effettuare la pulizia fatto a quando la spia della batteria lampeggia dopo aver raggiunto il livello uno
	Manual	Pulizia manuale
		Selezionare percontrollare edeffettuare la pulizia manuale mediate telecomando
		Pulizia bordi
	Edge	Selezionare perindicare al robot di effettuare una pulizia accurata avvincandidosi il più possibile abordi e angoli.
		•Quando il sensore ostacoli rileva un ostacolo durante la pulizia, il robot riduce la velocità per attenuire l'impatto e il sensore paracolpi consente a sua volta di attutire ulteriormente l'urto.
	Start/Stop

[Tipo A] [Tipo B]

Silence

Clock

Clock

Timer/Daily

03 Controllo della direzione

Selectionare per procedere in avanti

Selectionare per girare a sinistra

Selectionare per girare a destra

• Il movimento in retro non è disponibile

04 Funzioni aggintive

Modalità Silenziosa

Selezionare per eseguire la pulizia con un livello di rumore inferiore

• Durante l'attivazione della modalità Silenziosa sul display compare "SHHH".

Impostazione dell'orario

Vedere pagina 26

Impostazione della programmazione

Vedere pagina 26

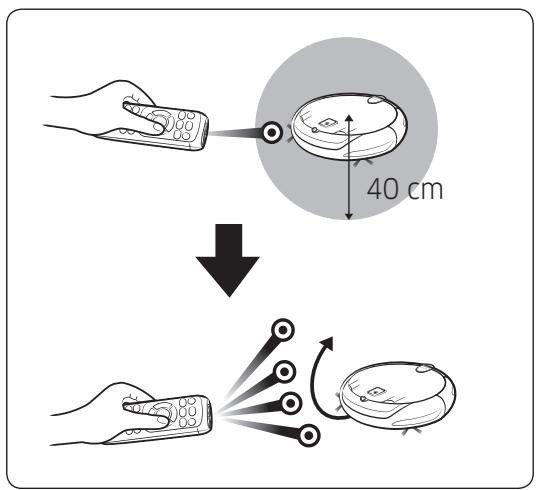

05 Pulizia di un singolo punto

Disponibile solo con telecomandi di tipo A E' possibile usare il telecomando perindicare al robot di pulire uno specifico punto durante la fase di pulizia.

• Rivolgere il raggio rosso sul pavimento a una distanza di 40 cm dall'aspirapolvere robot.
• Tenere premuto il pulsante Point cleaning (Pulizia punto) per spostare il raggio rosso sul punto desiderato. L'aspirapolvere robot seguirà il raggio continuando la pulizia.

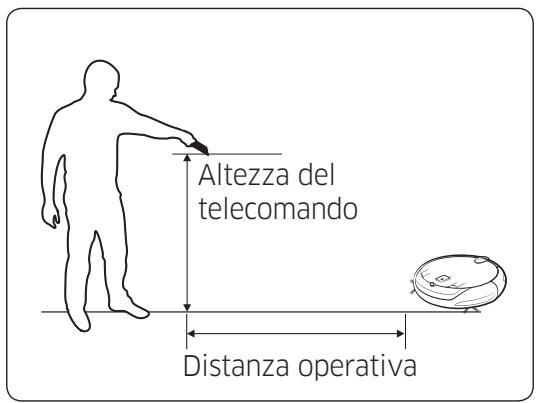

Distanza operativa del telecomando

Altezza del telecomando	0,5 m	1 m	1,5 m
Distanza operativa	Circa 1,5 m	Circa 2 m	Circa 2,5 m

Inserimento delle batterie

Aprir il vano batterie premendo la linguetta di blocco e sollevando il coperchio, quando insertire le batterie come lostrato in figura. Riposizionare il coperchio e premere fino allo scatto in posizione.

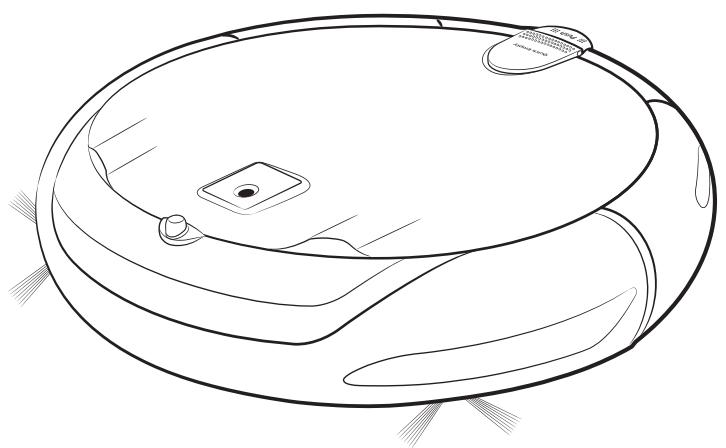

Alto

01 Coperchio Vuotamento rapido (opzionale)
02 Tasto Serbatoio di raccolta polvere
03 Serbatoio di raccolta polvere
04 Display
05 Sensore telecomando
06 Sensore ostacoli
07 Sensore Virtual guard (opzionale)
08 Sensore paracolpi

Fondo

01 Sensore di dislivello
02 Spazzola laterale
03 Contatti di ricarica
04 Rulio
05 Ruote di guida
06 Coperchio batterie
07 Spazzola principale
08 Coperchio spazzola principale
09 Interruttore di accensione

Display

01 Tasto di Avvio/Arresto
02 Display numerico
03 Programmazione giornaliera
04 Programmazione singola
05 Pulizia automatica
06 Pulizia spot
07 Pulizia max
08 Pulizia manuale
09 Spia batteria
10 Ricarica
11 Tasto Modalità Pulizia
12 Tasto Programmazione
13 Tasto di Ricarica

Impostazione dell'ora/della programmazione

I tasti Clock, Timer/Daily, (a) di telecomandi tipo B funzionano allo stesso modo di quelli di tipo A.

Impostazione dell'orario

• Prima di utilizzato la programmazione singola/giornaliera è necessario impostare l'orario corrente.
• E' possibile impostare l'orario solo con il telecomando.

Impostazione della programmazione

• E' possibile impostare/annullare la programmazione solo quando il robot è fermo nella base di ricarica.
• Premere brevemente il tasto di programmazione per impostare la programmazione singola.
• Premere il tasting di programmazione per 3 secondi per impostare la programmazione giornaliera.

Annullamento durante l'impostazione

Annullamento programmazione Singola/Giornaliera

Per annullare la programmazione singola	Annullamento completato
Per annullare la programmazione giornaliera	(Schedule)Premere per 3 secondi Annullamento completato

Prima di eseguire la pulizia dell'aspirapolvere robot spegnere il dispositivo premendo il tasto di accensione.

Pulizia del contentatore di raccolta polvere

Se il contentitore di raccolta polvere è troppo piano, pulirlo.

1 Rimuovere il contentitore di raccolta polvere

2 Rimuovere il coperchio del contentatore di raccolta polvere

3 Rimuovere il filtro dal contentitore di raccolta polvere.

4 Rimuovere la polvere dal contentatore di raccolta e il filtro

5 Lavare il contentatore di raccolta polvere e ilhetto

6 Rimontare il filtro dentro il contentatore di raccolta polvere

7 Chiudere il coperchio del contentatore di raccolta polvere

8 Rimontare il contentitore di raccolta polvere all'interno dell'aspirapolvere robot

Vuotamento del contentitore di raccolta polvere (Vuotamento rapido)

Usare il coperchio Vuotamento rapido per svuotare rapidamente il contentatore di raccolta polvere.

1 Aprire il coperchio Vuotamento rapido.

2 Con un aspirapolvere, rimuovere la polvere dal contentitore di raccolta

3 Chiudere il coperchio Vuotamento rapido

Pulizia delle ruote di guida

1 Appoggiare un panno morbido sul pavimento e posizionare il robot su diesso capovolto

2 Usare delle forbici o una bacchetta non appuntite per rimuovere eventuali materiali estranei

Pulizia dei sensori e della telecamera

Pulire delicatamente con un panno morbido.

Spia sensore di dislivesso

Finestra del sensore posteriore

Pulizia della spazzola principale

1 Rimuovere il contentitore di raccolta polvere

2 Rimuovere il coperchio della spazzola principale

3 Rimuovere la spazzola principale

4 Pulire la spazzola principale

5 Rimontare la spazzola principale

6 Rimontare il coperchio della spazzola principale

Pulizia della spazzola laterale

Pulire la spazzola laterale qualora si riscontri materiale estraneo sulla spazzola.

1 Immergere un panno morbido in acqua calda.

2 Pulire le spazzole laterali con il panno per circa 10 secondi quindi asciugarle.

Qualora tra il corpo principale e le spazzole laterali rimangano impigliati capelli o lacci, seguire le operazioni descritte/DD.

1 Rimuovere le spazzole laterali

2 Pulire le spazzole laterali

3 Rimontare le spazzole laterali

Ricarica

NOTA

• Se la batteria si surriscalda durante la ricarica, il tempo di carica potrebbe essere più lungo.

• Se la ricarica automatica non funzione, controllare le seguenti condizioni.

• Attivare/disattivare il tasto di accensione (posto sul fondo dell'aspirapolvere robot).

• Scollegare/ricollegare la spina di alimentazione della base di ricarica.
• Controllare che non vi sia materiale estraneo sui contatti di ricarica dell'aspirapolvere robot e, se necessario, pulirli con un panno asciutto.

• Controllare che non vi siano ostacoli od oggetti riflettenti, sedie ecc. vicino alla base di ricarica.

• Se l'aspirapolvere robot viene lasciato scollegato alla base di ricarica, la batteria si scaricherà naturalmente.

• Provare a tenere il robot nella base di ricarica. (Specnere il dispositivo e lasciare la base di ricarica scollegata durante una prolongata assenza da casa),

Utilizzo

NOTA

• Per poter utilizzato l'aspirapolvererobot, il tasto di accensione deve essere attivato. Spegnendo il prodotto, tutte le impostazioni verranno azzerate.
  Non sdraiarsi a terra nelle aspirapolvere robot è in funzione.

• I capelli potrebbero rimanere intrappolati nella spazzola principale o in那一 while laterale causando lesions.

• L'aspirapolvere robot può restare impigliato in una soglia durante la pulizia.
• Per riavviare il funzionamento, spegnere il dispositivo, spostare il robot in una zona dove sia in grado di muoversi lavorante, quindi riaccendere il dispositivo.
• Il robot non è in grado di pulire completamente le aree nelle quali non riesce ad accedere, ad esempio gli angoli, lo spazio tra il muro e il divano, ecc.
• Per questo, utilizzato un diverso strumento di pulizia.
• L'aspirapolvere robot non è in grado di aspirare grossi residui di sporciazza, pertanto alcuni di essi possono restare sul pavimento al termine della pulizia.

• Per quello, utilizzare un diverso strumento di pulizia.

• Se il robot viene spento, non è possibile riaccenderlo mediante il tasting Power del telecomando. Tenere premuto il tasting Start/Stop sull'aspirapolvere robot.

• Se la batteria si scarica durante la modalità di pulizia Automatica/Max, il robot si recherà alla base di ricarica e in seguito terminerà la pulizia dell'area. (Frequenza di pulizia: 1 volta)
  Non è possibile selezionare ed eseguire la modalità di ricarica Max/Manuale durante la ricarica.
• Non spostare il robot o premere i tasti durante la modalità di pulizia Automatica/Max se non strettamente necessario. Tali operazioni faranno supporre al robot di aver terminato la pulizia, con il risultato che il robot avviere un nuovo ciclo di pulizia.
• Premendo il tasting Pulizia singola durante la ricarica dell'aspirapolvere robot, il robot si muoverà indietro di 250 mm e ruotera di 180^ .

• Se il robot avverte un impatto o una caduta, si muoverà in avanti automaticamente.

• Premendo il tasting Point cleaning (Pulizia singola) per più di 2 secondi, la funzione verrà disattivata e l'aspirapolvere robot eseguirà le funzioni precedentamente impostate come segue:

• Se era in modalità Stand-by si fermerà sulla posizione.

• Se era in modalità Manuale, si fermerà sulla posizione per la modalità Manuale.
• Se era in modalità di pulizia Auto/Max/Bordi, userà la modalità di pulizia precedente.
• Se era in modalità Pulizia singola, userà la modalità di Pulizia singola partendo dal punto corrente.

• Se stava tornando alla base di ricarica, continuera a tornare alla base.

• Se il robot è in ricarica automatica dopo l'inizio del lampeggio della spia del livello di carica delle batterie, la funzione di pulizia spot non sare disponibile.

Pulizia e manutenzione

NOTA

• Se si lava il contentatore di raccolta polvere e il filtrlo con acqua,
• Contenitore di raccolta polvere: Asciugare completeness l'acqua residua.
• Filtro: Lasciare asciugare completamente all'ombra prima dell'uso.

ATTENZIONE

• Prestare attenzione alle dita nelle smontare/rimontare il filtrò poiché è facile che rimangano intrappolate nell'ingresso del contentitore di raccolta.
• Al fine di evitare possibili blocchi provocati da materiale estraneo, non far aspirare dal robot stuzzicadenti, bastoncini per le orecchie e oggetti simili.
• Qualora sia dificile rimuovere gli oggetti estranei alla spazzola principale, rivolgersi al centro assistenza.
• Poiché la spazzola principale rimuove lo sporco dal pavimento durante la pulizia, è possibile che capelli lunghi o altri materiali possano restarvi impigliati. Prestare quando attenzione ed eseguirne una pulizia regolare.

Informazioni sulla batteria

NOTA

• Acquistare le batterie di ricambio presso il centro assistenza e verificare che riportino il symbolo del ricambio originale (SAMSUNG) e il nome del modello prima dell'acquisto.
• Ricaricare le batterie in un luogo ben ventilato.
• Questa batteria è progettata per l'uso esclusivo nell'aspirapolvere robot Samsung Electronics; non utilizzarla per altri prodotti.
  Non disassemblare o modificare la batteria.
  Non gettare la batteria nel fuoco o riscaldarla.
  Non posizionare alcun oggetto metallicsui contatti di carica (+, - )
  Non smaltire le batterie insieme ai normali rifiuti domestici.
• Prima di smaltire il prodotto, smaltire le batterie in modo responsable.

-Seguire tutte le normative locali per lo smaltimento delle batterie ESAuste.

• Tenere il prodotto all'interno (0^ 40^) .

• In caso di malfunzionamento della batterie, non tentare di disasembarle autonomamente. Rivolgersi al centro assistenza di zona.

• Il periodo di garanzia della batteria è di 6 mesi alla data di acquireo.

• L'aspirapolvere robot è alimentato da una batteria ricaricabile al nichel-metallo idruro (NiMH) ed è dotato di una protezione da sovraccarica per garantirne una lunga durata.
• Un maggiore tempo di ricarica e una minore durata della batteria indicano l'approssimarsi della fine del ciclo di vita della batteria. Contattare il Centro assistenza autorizzato per richiedere una batteria sostitutiva.
• Il periodo di garanzia della batteria è di 6 mesi alla data di acquireo.

Informazioni sul sensore IrDA

ATTENZIONE

• La trasmissione a infrarossi potrebbe essere irregolare nei luoghi esposti a luce alogena o in spazi aperti.

• L'aspirapolvere robot utilizes 3 tipi di dispositivi a infrarossi, dei quali uno potrebbe non funzionare regolarmente davanti a un'alto dispositivo con priorità superiore.

• Priorità dei segnali a infrarossi: Telecomando > Virtual guard (opzionale) > Base di ricarica

• In caso di controllo dell'aspirapolvere robot mediante telecomando, il robot potrebbe otreppassare la barriere invisibile impostata alla Virtual guard e accedere all'area protetta dal momento che il segnale del telecomando ha una priorità superiore.

• Diversi segnali a infrarossi possono interferire l'uno con l'altro e provocare malfunzionamenti ai dispositivi se usati insieme in uno spazio ristretto o a breve distance.
• Installare la Virtual guard lontano alla base di ricarica poiché, se troppo vicina, potrebbe interrompere le operazioni di ricarica automatica.
• In caso di utilizzo simultaneo di più aspirapolveri robot, il loro funzionamento potrebbe risultare irregolare a causa delle interferenze dei segnali a infrarossi.

Codici informativi	Checklist
C 00	L'aspirapolvere robot è rimasto intrappolato o si è fermato durante il movimento. · Spagnere il dispositivo e spostarlo in un altro punto da pulire.
C 01	Corpo estraneo impigliato nella spazzola principale. · Spagnere il dispositivo e rimuovere il corso estraneo alla spazzola principale.
C 02	Corpo estraneo impigliato nella ruota di guida sinistra. · Spagnere il dispositivo e rimuovere il corso estraneo alla ruota di guida.
C 03	Corpo estraneo impigliato nella ruota di guida destra. · Spagnere il dispositivo e rimuovere il corso estraneo alla ruota di guida.
C 05	Controllare il sensore paracolpi. · Spagnere e riaccendere il dispositivo. · Rivolgersi al centro assistenza se il codice informativo non scompare.
C 06	Sul sensore ostacoli si è accumulato dello sporco. · Spagnere il dispositivo e pulire i sensori anteriore e posteriori con un panno morbido.
C 07	Sul sensore di dislivello si è accumulato dello sporco. · Spagnere il dispositivo e pulire il sensore di dislivello con un panno morbido.
C 09	Corpo estraneo impigliato nella spazzola laterale. · Spagnere il dispositivo e rimuovere il corso estraneo alla spazzola laterale.

Premendo il tasto Avvio/Arresto o il tasto di accensione, il codice informativo scompare.

Sintomo	Checklist
L'aspirapolvero robot non funziona.	• Controllare di aver premuto il tasto di accensione. • Controllare che tutte le icone siano visualizzate sul display. • Verificare che la batteria dell'aspirapolvere robot non sia scarica. - Se sul display viene visualizzato "Lo", posizionare il robot nella base di ricarica per ricaricare la batteria. • Se il telecomando non funziona, sostuire le batterie (nome AAA). • Verificare che il contentatore di raccolta della polvere sia correttamente montato.
L'aspirapolvere robot si arresta durante il ciclo di pulizia.	• Se sul display viene visualizzato "Lo", posizionare il robot nella base di ricarica per ricaricare la batteria. • Se l'aspirapolvere robot rimane impigliato in ostacoli quali cavi, soglie o altri, sollevarlo per liberarlo dagli ostacoli. - Se nella ruota di guida rimangono impigliati tessuti o lacci, spegnere il dispositivo e rimuovere eventuali occlusioni prima di utilizzato nuovamente l'apparecchio. • Se l'aspirapolvere robot si ferma a causa di un forte dislivello, sollevarlo e portarlo in un'altra zona.
La potenza di aspirazione è Bassa.	• Se ilhetto è ostruito, spegnere il dispositivo e pulire il contentitore di raccolta polvere e ilhetto. • Quando il contentitore di raccolta polvere è troppo pieno, la potenza di aspirazione può essere risultare inferiore. Spegnere il dispositivo e vuotare il contentitore di raccolta polvere. • Se l'aspirazione (sul fondo dell'aspirapolvere robot) viene ostruita da materiali estranei, spegnere il dispositivo e rimuovere l'occlusione. • Se la rumorosità aumento improvvisamente, disattivare l'interruttore di emergenza e vuotare il contentitore di raccolta polvere.
L'aspirapolvero robot non è in grado di trovare la base di ricarica.	• Controllare se si è verificato un blackout o se il cavo di alimentazione è stato scollegato. • Rimuoverere eventuali ostacoli intorno alla base di ricarica (per circa 1 m davanti e 0,5 m su entrambi i lati) che possano impedire all'aspirapolvere robot di tornare alla base di ricarica. • Se i contatti della base di ricarica sono sporchi, pulirli. • Verificare se vicino alla base di ricarica è stata installata la Virtual guard (opzionale).
L'aspirapolvere robot improvvisamente procede in diagonale.	• Verificare che la base di ricarica sia installata lungo le venature di un parquet o di piastrelle. • Il robot potrebbe muoversi in diagonale per accederere a un'altra area prendendo il tragitto più breve, averere incontrato ostacoli in quell'angolazione, averere eseguito la ricarica in un angolo, oppure le venature del pavimento lo portano a seguire quella direzione.
La pulizia di un singolo punto non viene eseguita. (Opzionale)	• Puntando la luce rossa direttamente verso l'aspirapolvere robot, quello potrebbe non spostarsi nella direzione desiderata. - Puntare la luce rossa sul pavimento a circa 40 cm di distance dall'aspirapolvere robot. • Non utilizzato il punctatore in piena luce del sole, sotto una luce intensa o su pavimenti scuri.
L'aspirapolvere robot otreppassa la Virtual guard. (Opzionale)	• Se le batterie della Virtual guard sono scariche, sostituirle. (2 batterie tipo D (LR20)) • Se la spia della Virtual guard è spenta, controlling che non sia stata disattivata; nel caso attivarla. • Verificare se il sensore di distance sua rivolto nella direzione desiderata in modo da create una barriere invisibile.
La durata della batteria della Virtual guard è troppo esigua. (Opzionale)	• Usare batterie alcaline. • Sostituire le batterie con nuove batterie alcaline. (2 batterie tipo D (LR20))

AVVERTENZA

Non rimuovere o tentare di rimuovere autonomamente la batteria inserta all'interno del prodotto. Per sostuire la batteria, contattare un technician qualificato o il centro assistenza di zona. Queste istruzioni sono state preparate ad uso esclusivo del technician o del centro assistenza.

PER LA PROPRIA SICUREZZA, NON TENTARE DI RIMUOVERE LA BATTERIA AUTONOMAMENTE NE' SMALTIRLA NEL FUOCO. NON DISASSEMBLARE, ROMPERE O FORARE LA BATTERIA.

Come estrarre la batteria

Estrarre l'aspirapolvere robot alla base di ricarica (stazione) per smontarlo. Per motivi di sicurezza, spegnere l'apparecchio prima di smontarlo.

1 Appoggiarlo capovolto, quando rimuovere le 2 viti.

2 Rimuovere il coperchio del comparto batterie.

3 Rimuovere la batteria dall'alloggiamento e scollegare il connettore.

Corretto smaltimento delle batterie di questo prodotto

(Applicabile nei paesi dotati di sistemi di raccolta e restituzione delle batterie.)

L'etichetta presente sulla batteria, sul manuale o sull'imballaggio indica che la batteria di questo prodotto non deve essere smaltita insieme ai rifiuti domestici. Laddove apposti. i symboli chimici Hg, Cd o Pb indicano che nella batteria vi è un contento di mercurio, cadmio o piombo superiore rispetto ai livelli di riferimento indicate nella Direttiva CE 2006/66.

La batteria incorpora nel prodotto non è sostituabile dall'utente. Per informazioni sulla sostituzione, rivolgersi al centro assistenza. Non tentare di rimuovere la batteria né di smaltirla nel fuoco. Non disassemblare, rompere o forare la batteria. Per smaltire il prodotto recarsi presso un centro di raccolta rifiuti dove verranno seguite le corrette procedure di ricicchio e trattamento del prodotto, compresa la batteria.

Classificazione	Articolo	Informazioni dettagliate
Specifiche meccaniche	Diametro	355 mm
	Altezza	93 mm
	Peso	3,6 kg
	Tipo di tasting dell'unità principale	Tipo touch
Specifiche di alimentazione	Tensione di corrente	220 - 240 V~, 50 - 60 Hz
	Consumo energetico (stazione di ricarica)	50 W
	Consumo energetico (unità principale)	40 W
	Specifiche delle batterie	14,4 V / 2.000 mA
Specifiche di pulizia	Tipo di ricarica	Ricarica automatica/Ricarica manuale
	Modalità di pulizia	Auto, Spot, Max, Manuale
	Tempo di ricarica	Circa 120 minuti
	Durata pulizia(Calcolata sulla base di pavimenti con superfici lisce)	Circa 90 minuti
	Capacità contentatore di raccolta polvere	Circa 0,6 Ω
Metodo di pulizia	Riconoscimento forma soffitto

Qesto aspirapolvere è approvato per le seguenti direttive.

Direttiva Compatibilità elettromagnetica: 2004/108/CE

Direttiva bassa tensione: 2006/95/CE
